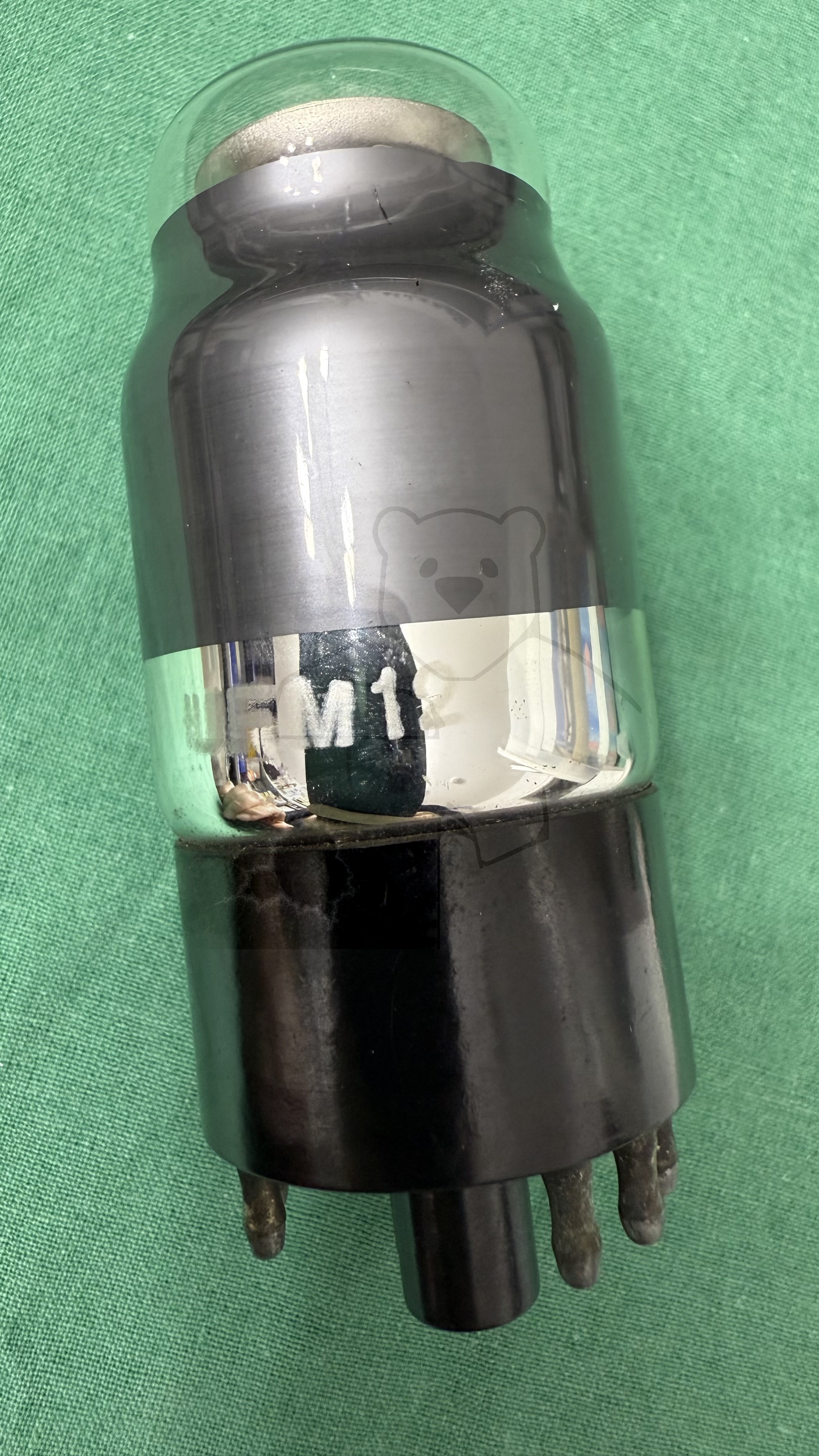

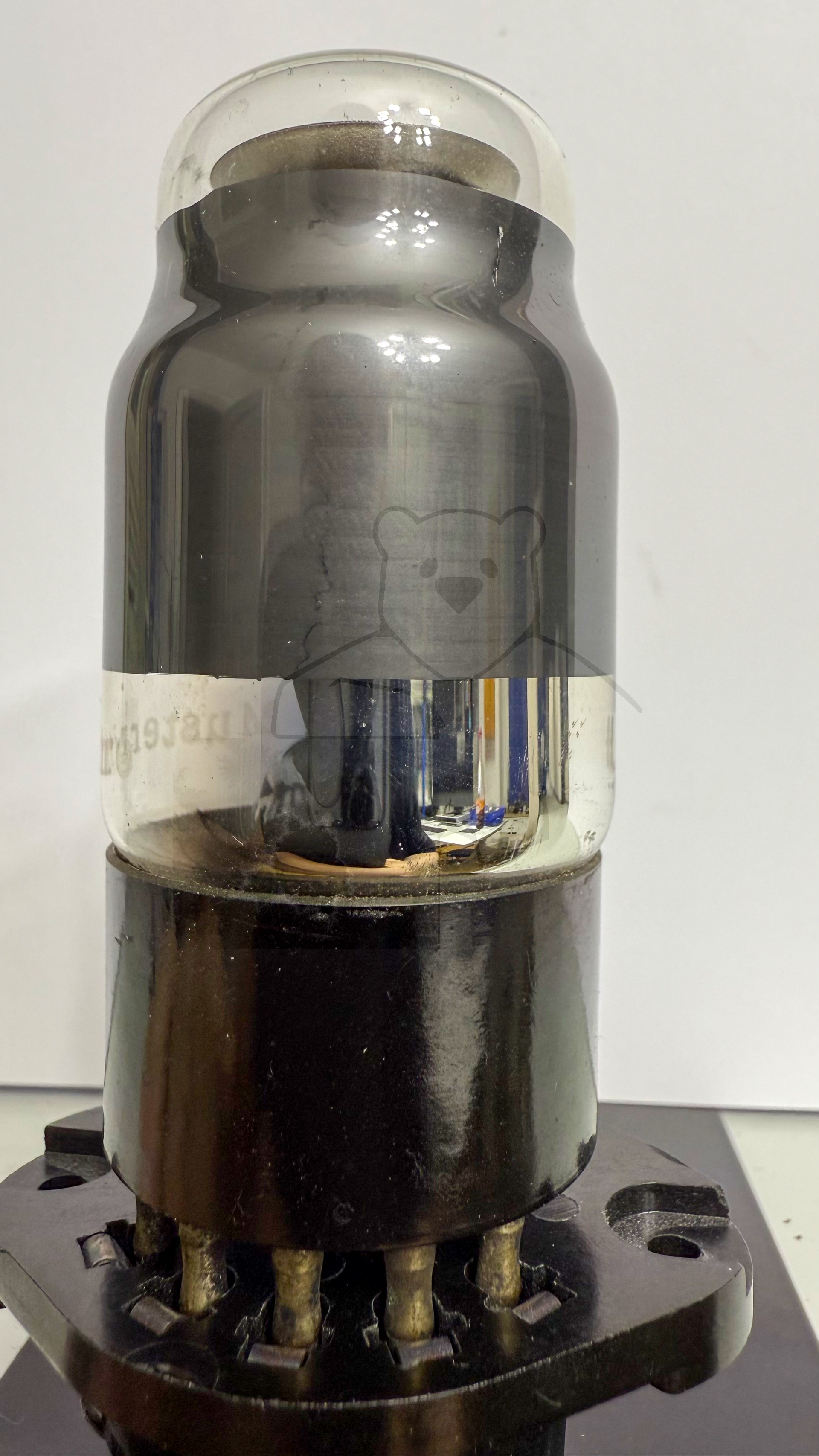

Daten und Bilder der Röhre: UFM12

🔎 Beschreibung der Röhre: UFM12

Name	UFM12
Vergleichsname
Heizspannung (Volt)	15
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt

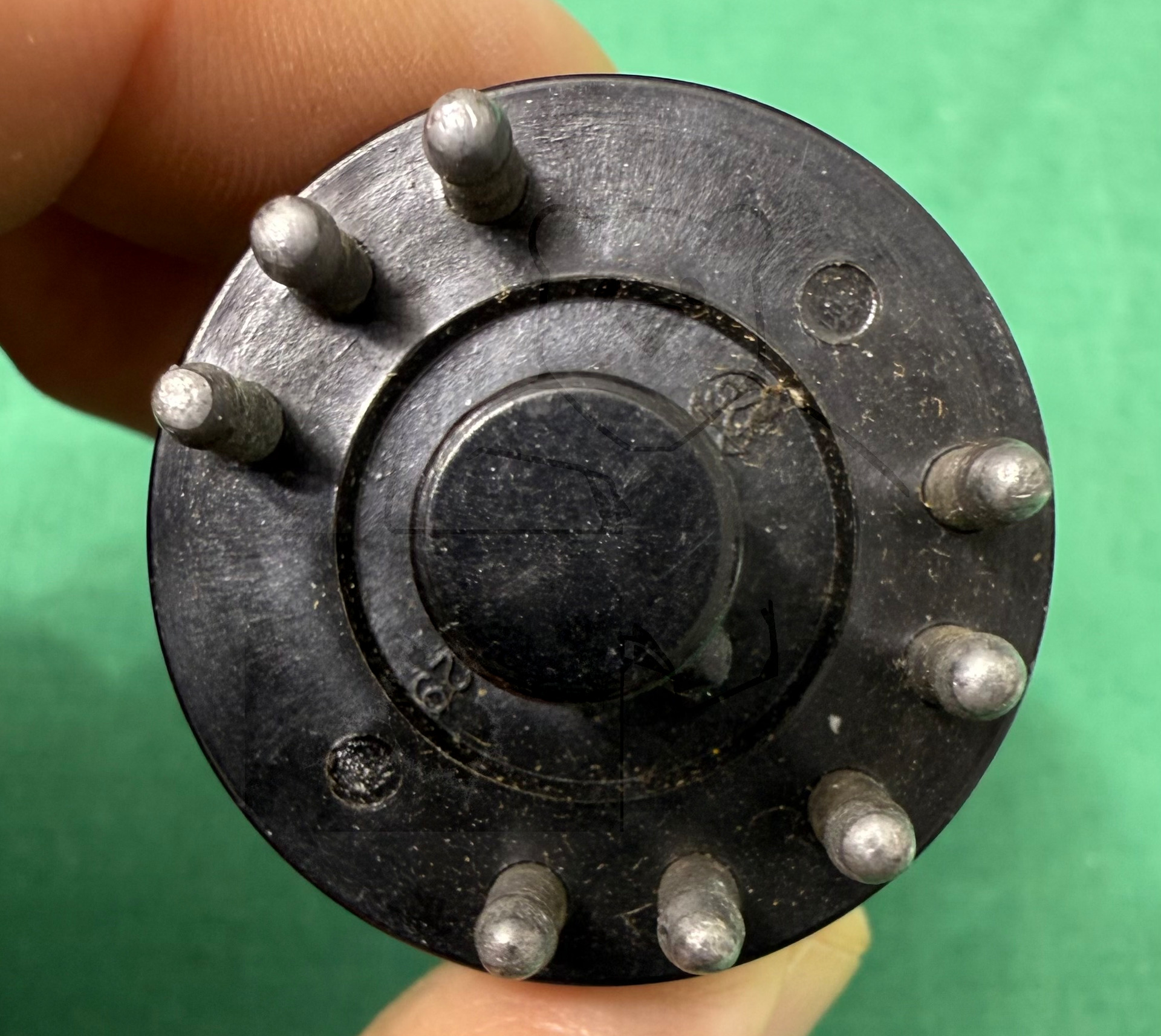

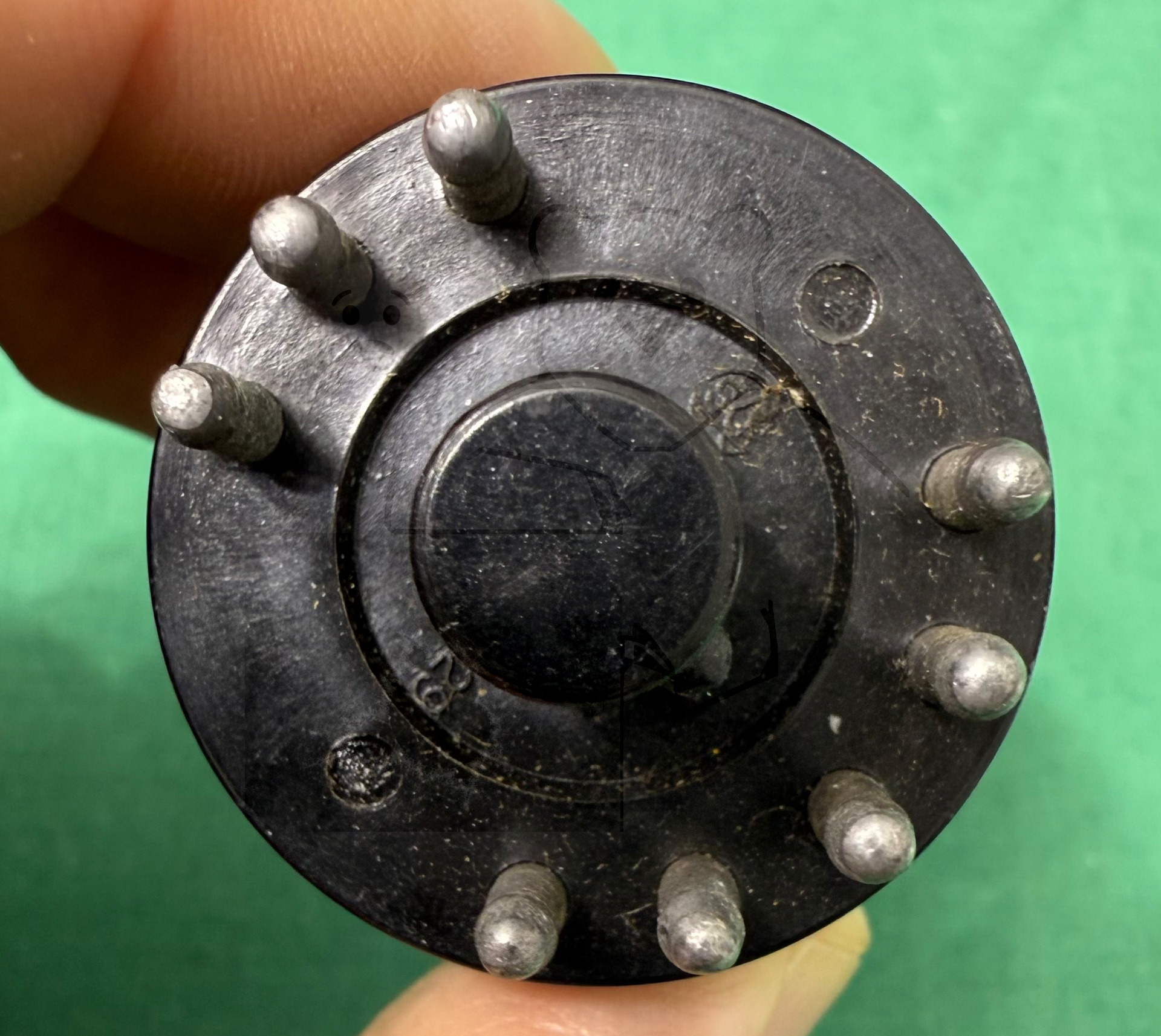

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.

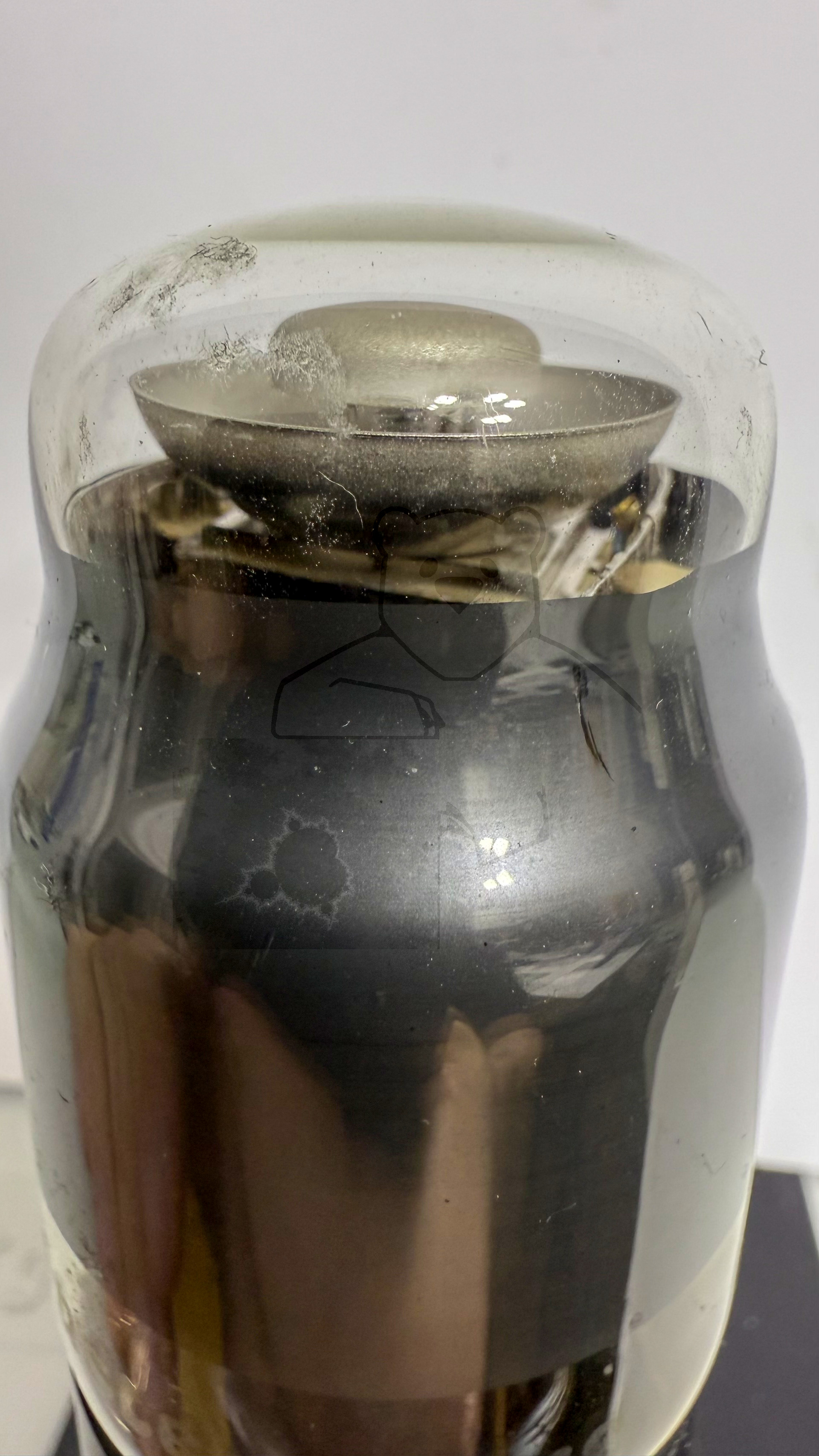

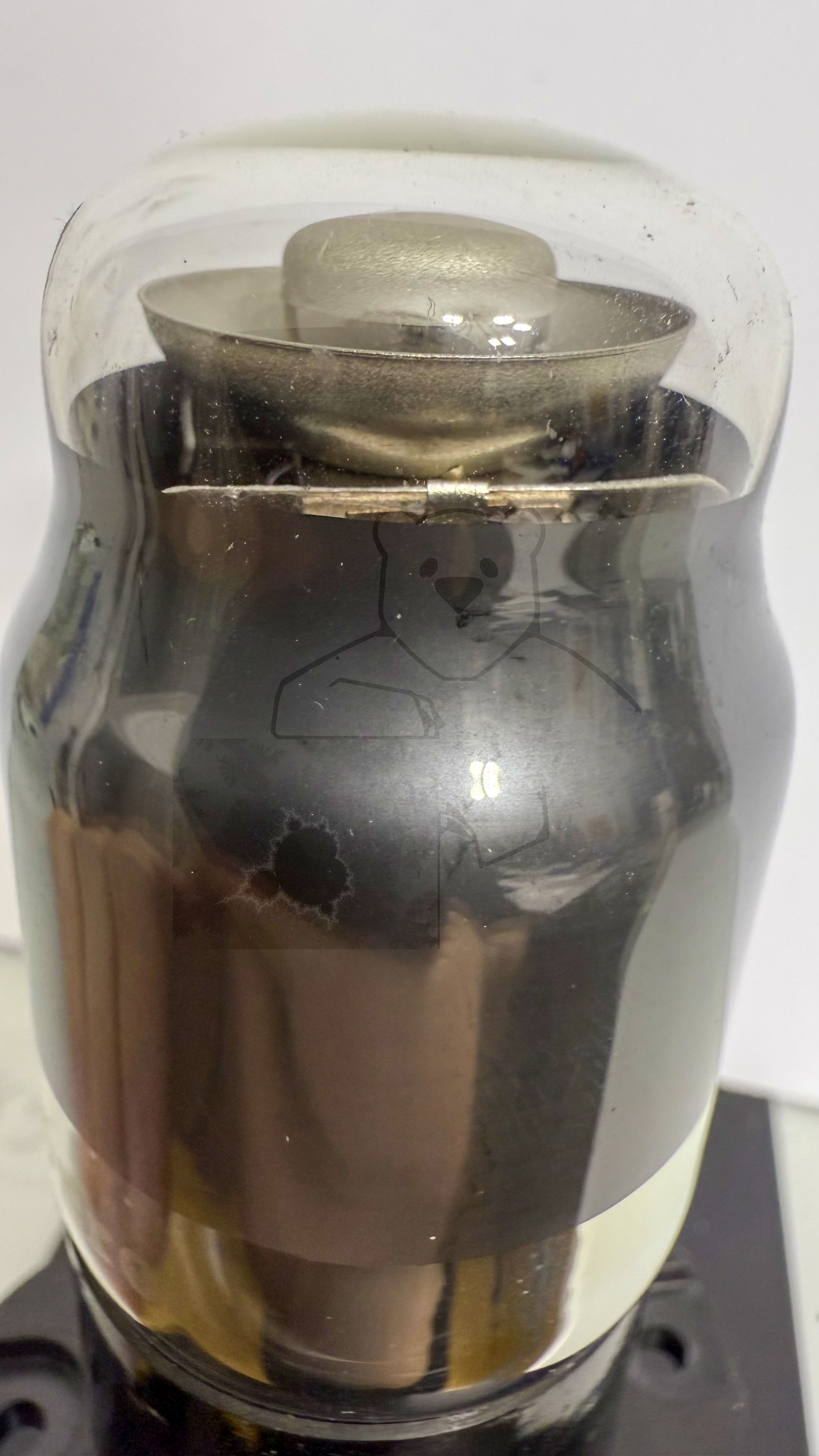

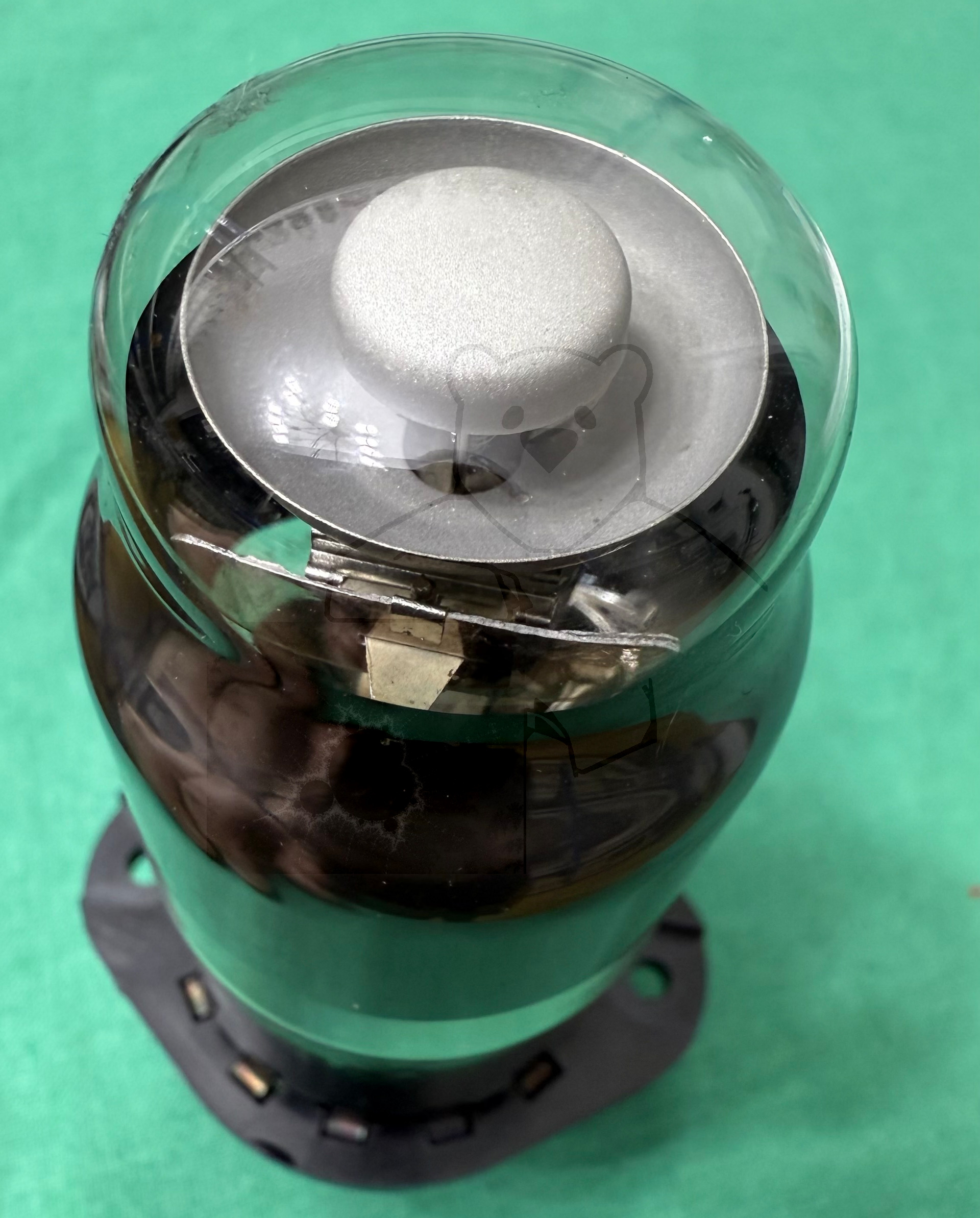

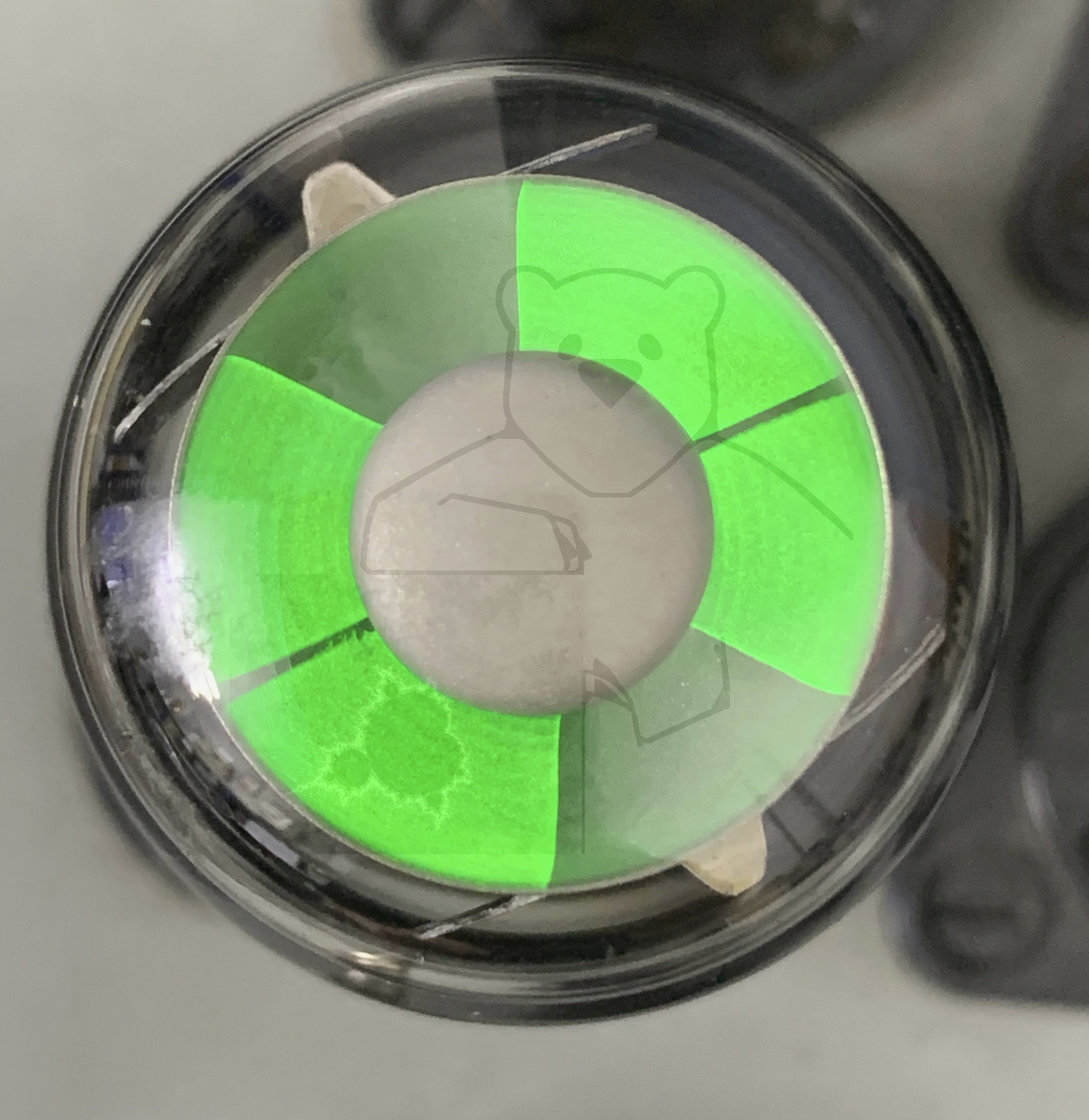

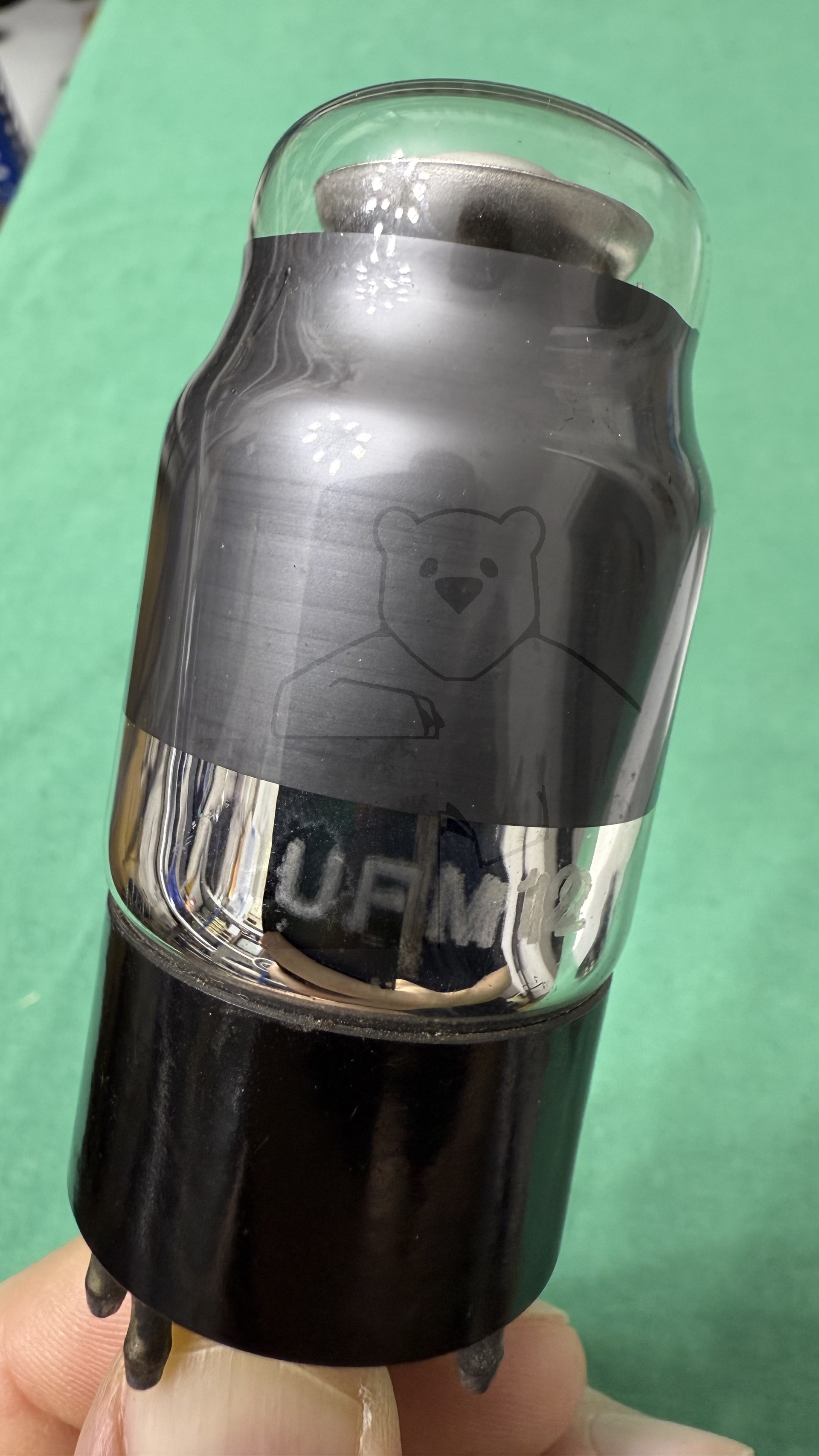

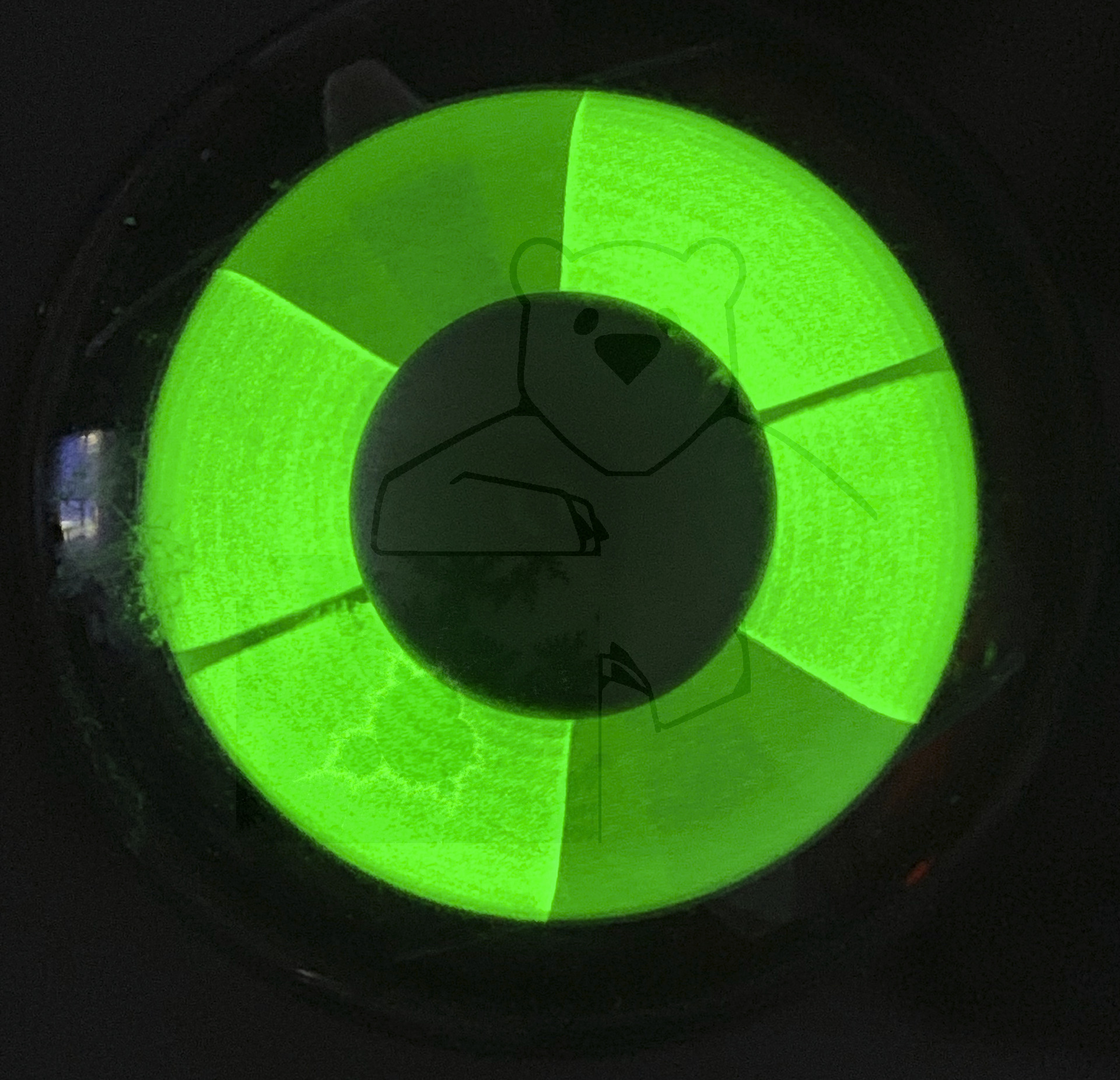

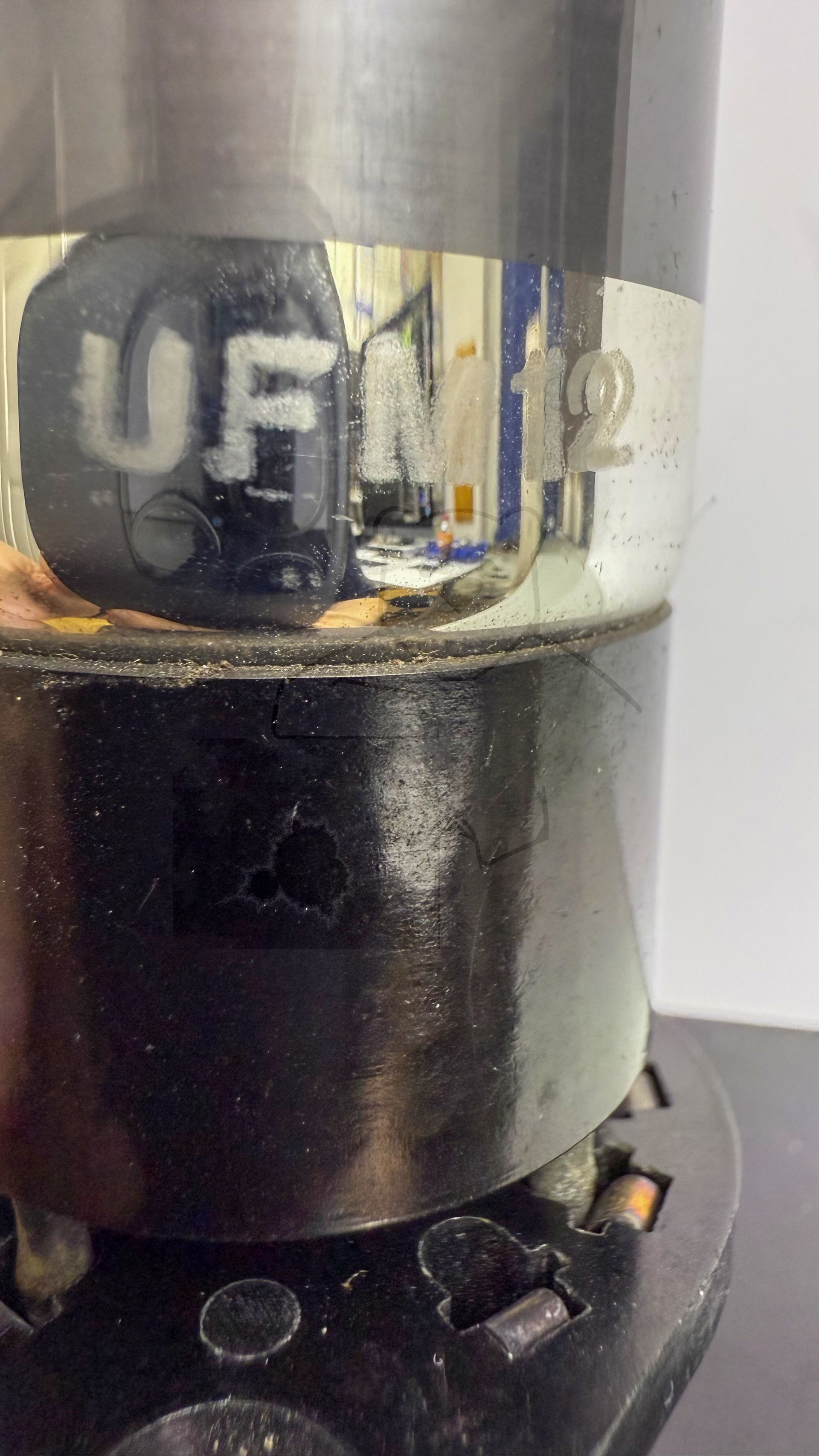

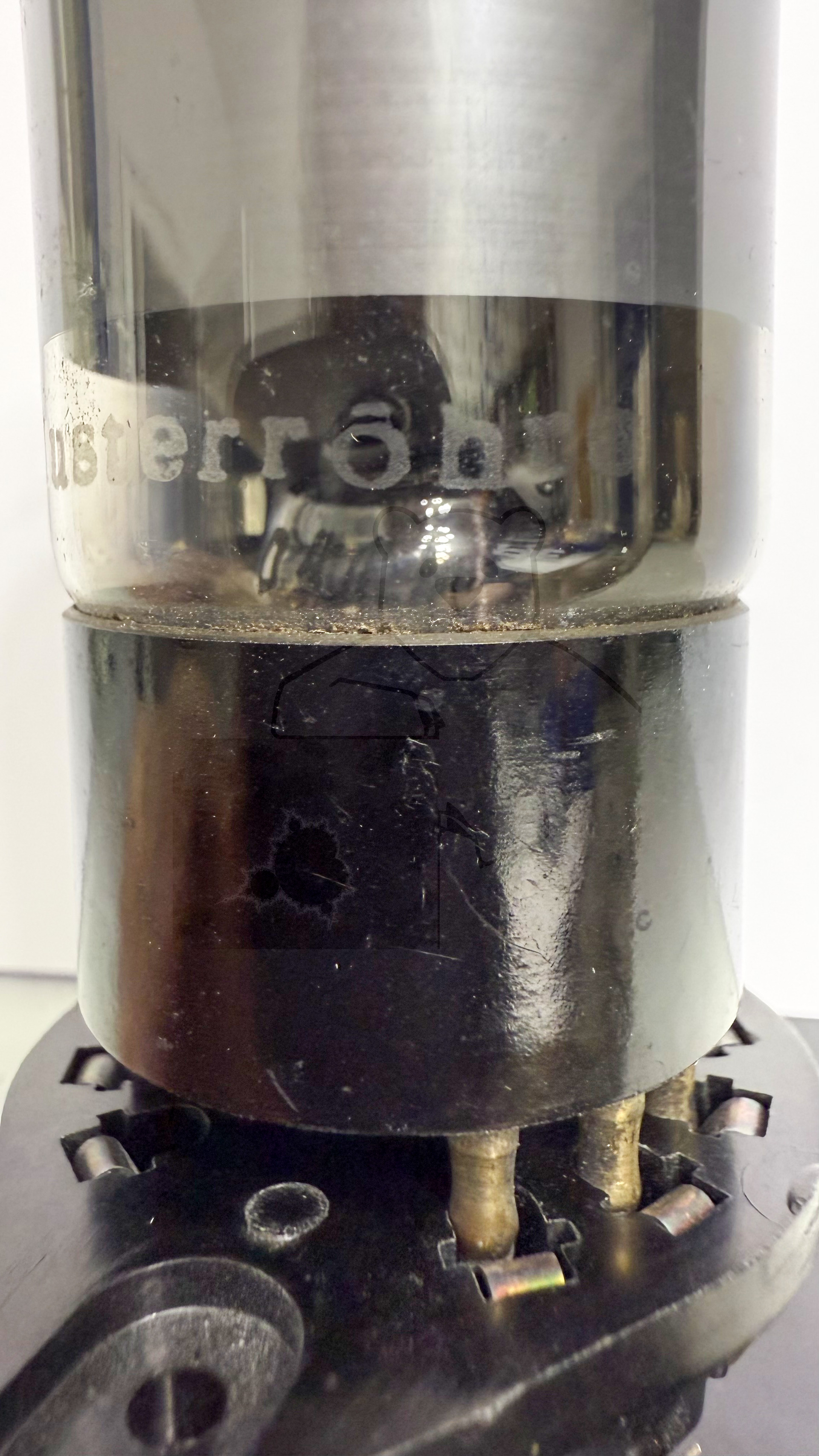

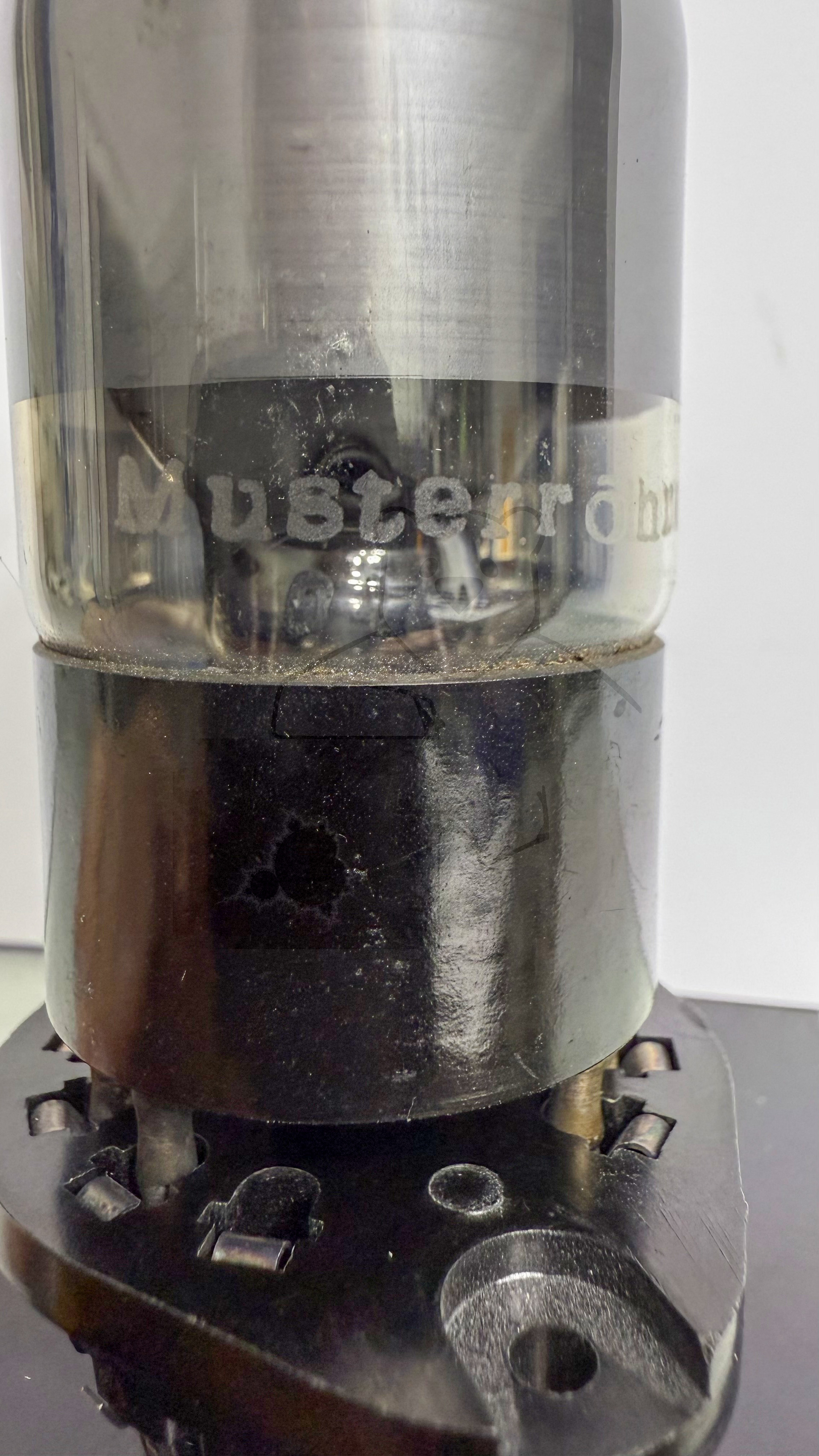

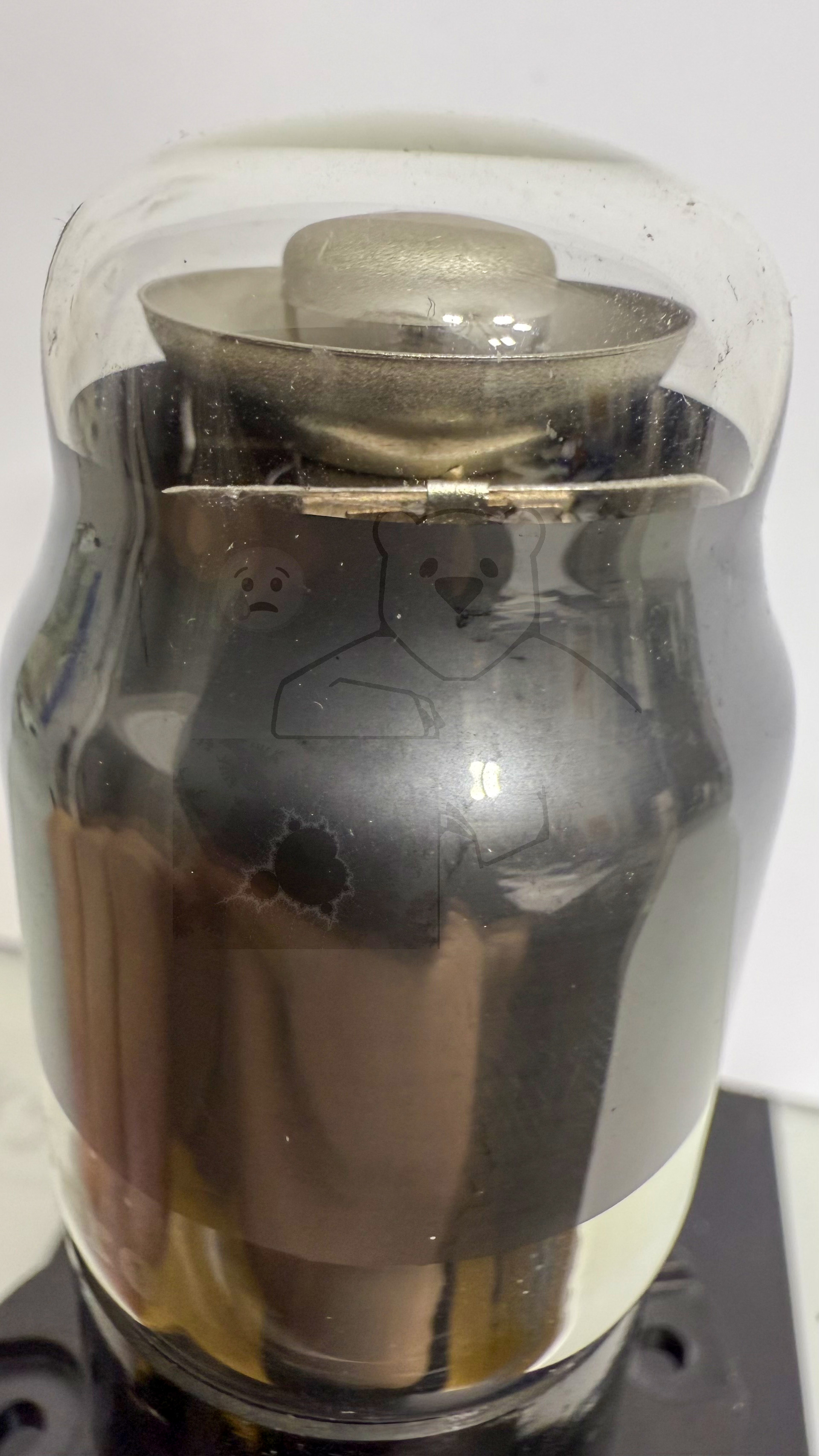

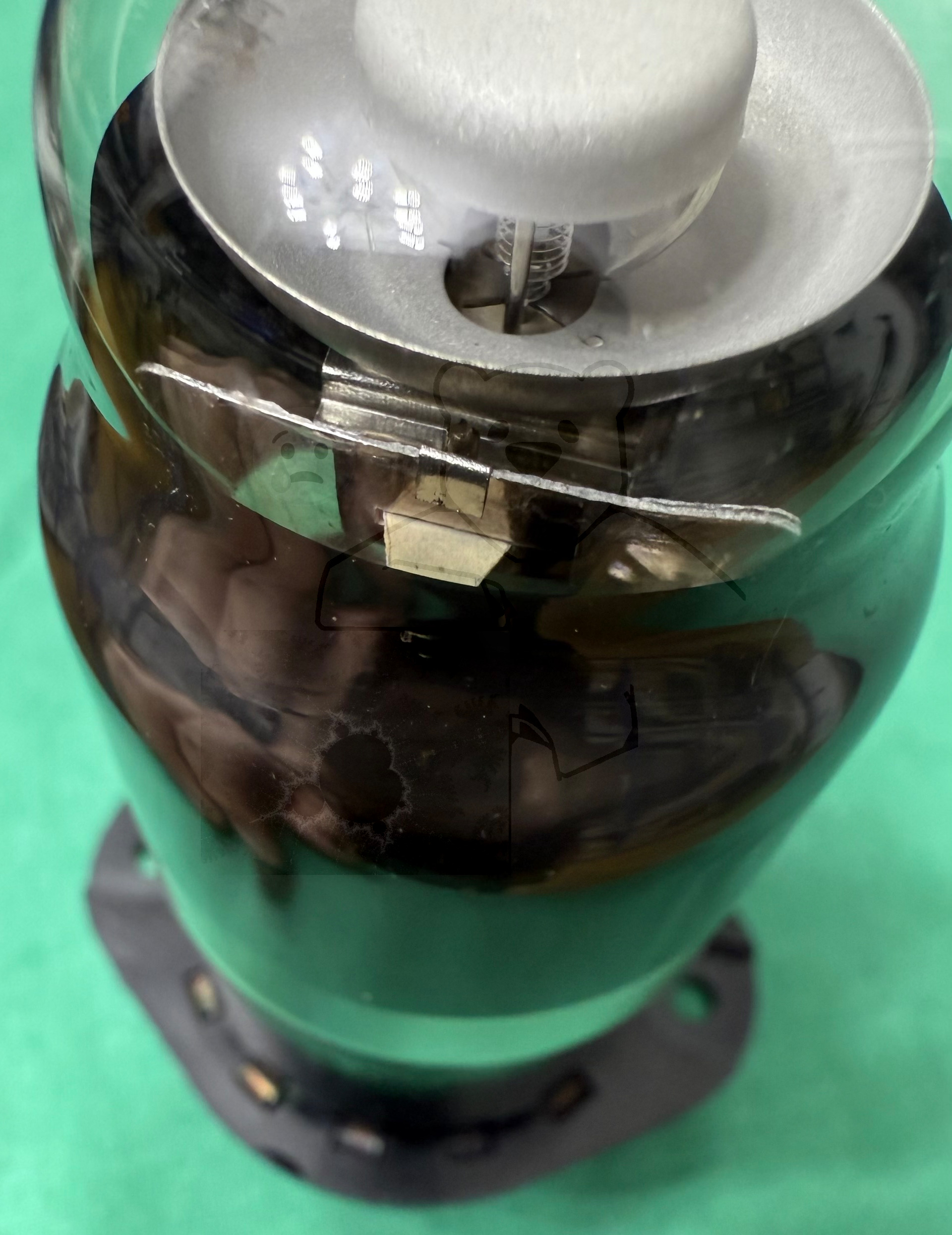

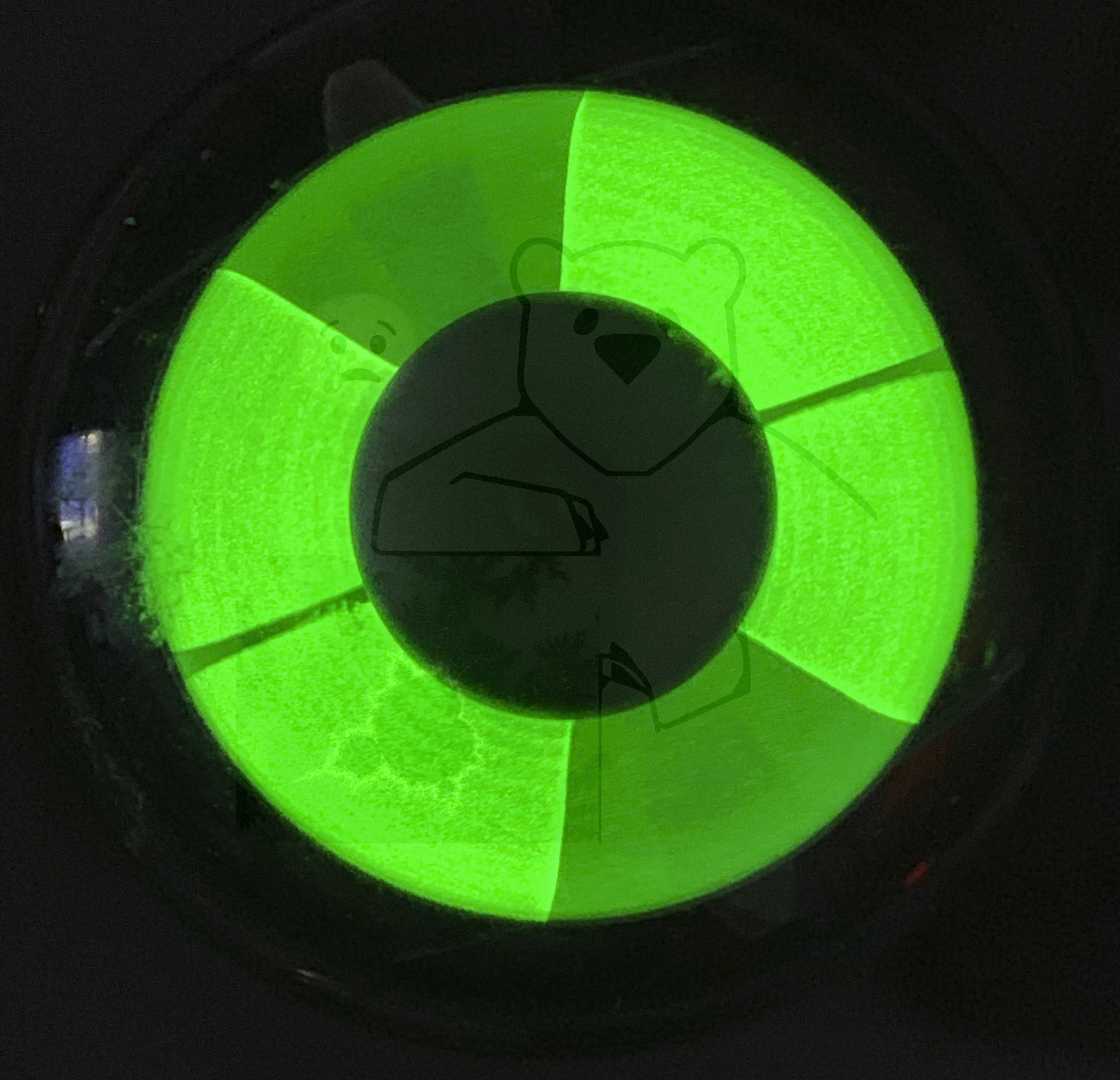

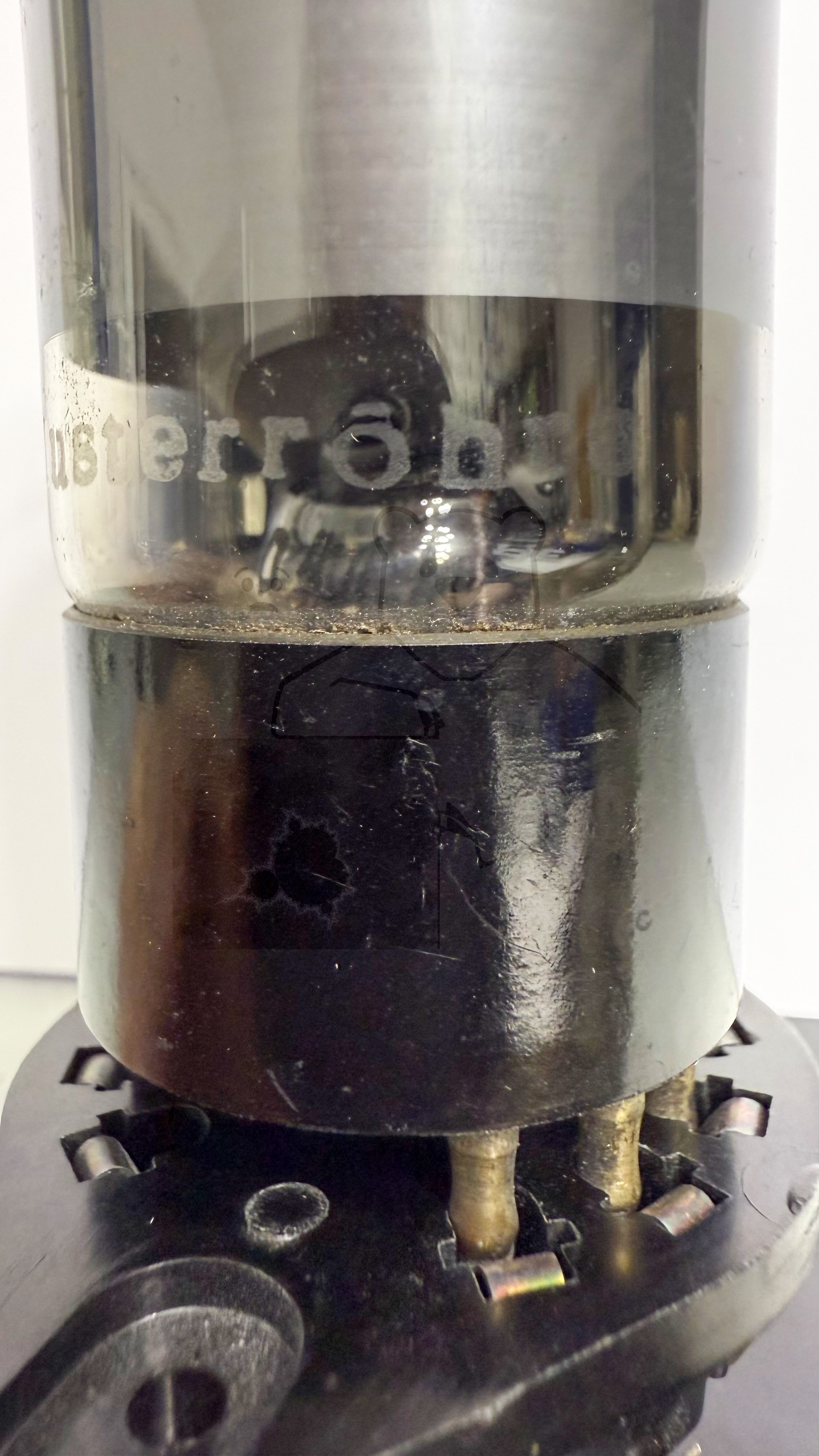

Zusätzliche Informationen	Das Magische Auge → UFM12 und EFM12 ist die Weiterentwicklung der UFM11 bzw. → EFM11. Diese beiden Röhren gab es nur als Prototyp bzw. 'Musterroehre' und sie wurde nie in Serie produziert. Wo ist der Unterschied zur E/UFM11? Die E/UFM11 hat auf der gesamten Aussteuerung die identische Empfindlichkeit. Das heißt, das die Winkeländerung des Fächers bei schwachen Sendern nur sehr gering ist und bei starken (Orts)Sendern eine starke Änderung erfolgt. Dadurch ist es schwierig, schwächere Sender korrekt einzustellen - Wozu ja das Magische Auge helfen soll. Bei der E/UFM12 wurde nun die Empfindlichkeit erhöht und die Winkeländerung des Fächers erfolgt regressive, das heißt, die Empfindlichkeit ist am Anfang sehr hoch so das schwache Sender gut eingestellt werden können. Je weiter die Röhre aber ausgesteuert wird, um so unempfindlicher wird sie und dann können auch Starke Sender korrekt eingestellt werden. Wieso die E/UFM12 nicht weiterentwickelt wurde ist wohl rein spekulativ. Am wahrscheinlichsten ist wohl das zum Zeitpunkt der Entwicklung die Technologie der Stahlröhren nicht mehr auf der Höhe der Zeit war und es bereits wesentlich Leistungsfähigere Magische Augen/Fächer gab, z.B. → EM4 oder EM34.
Letzte Änderung	13.10.2024 15:11:47

🔎 Beschreibung der Systeme für die Röhre: UFM12

	System 1
Kathode	8
Gitter 1	7
Gitter 2	5
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm	1
Heizung	2, 3
Abschirmung
Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

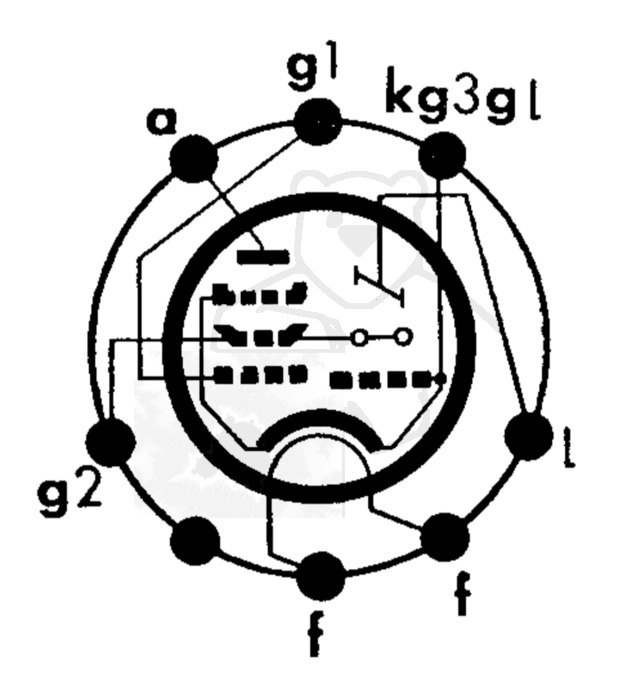

🔎 Sockelschaltung der UFM12

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UFM12
Datenblatt UFM11 Telefunken.pdf (357 kB)
Pruefkarte UFM11 - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte UFM11 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
