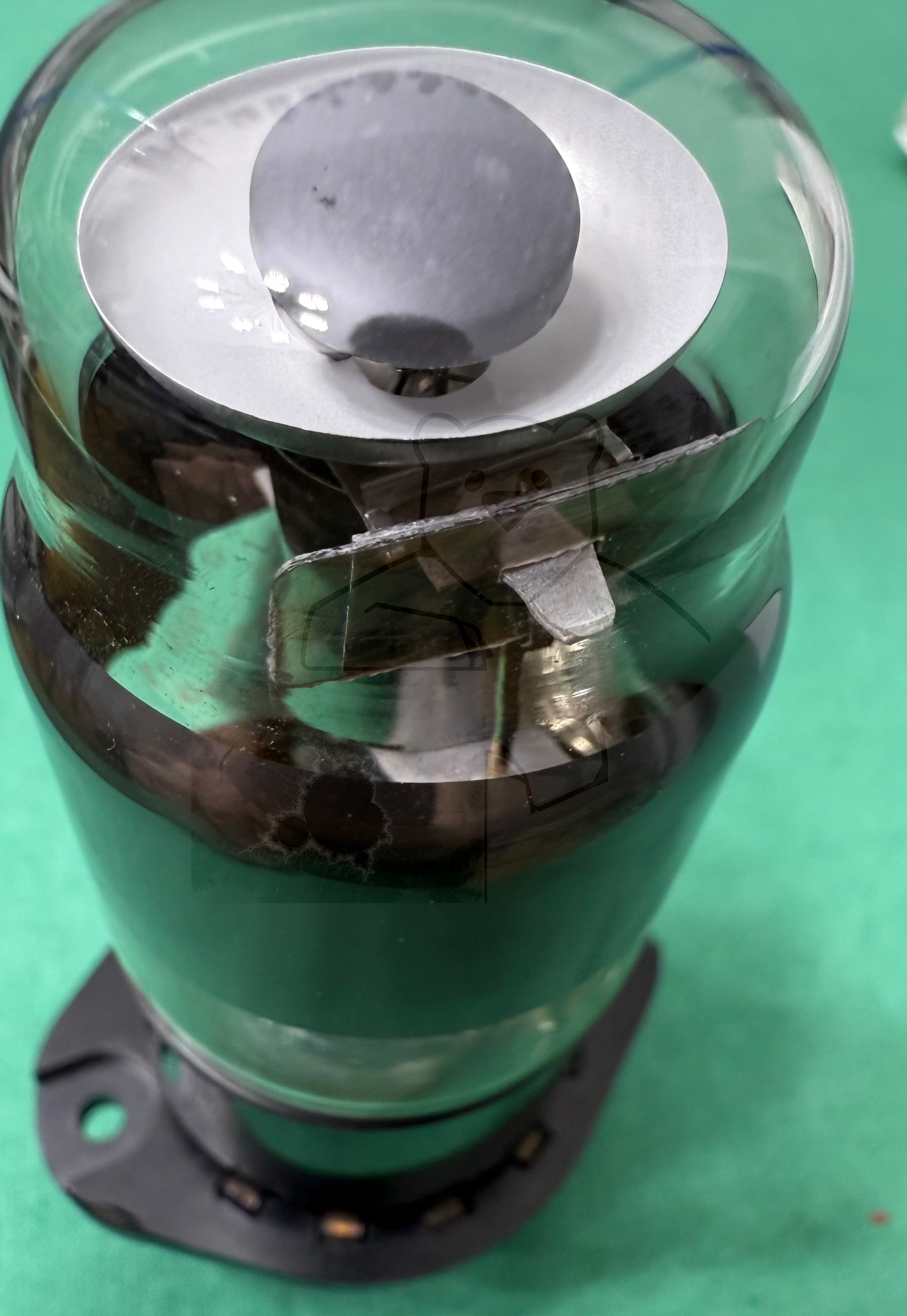

Daten und Bilder der Röhre: EFM11

🔎 Beschreibung der Röhre: EFM11

Name	EFM11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt

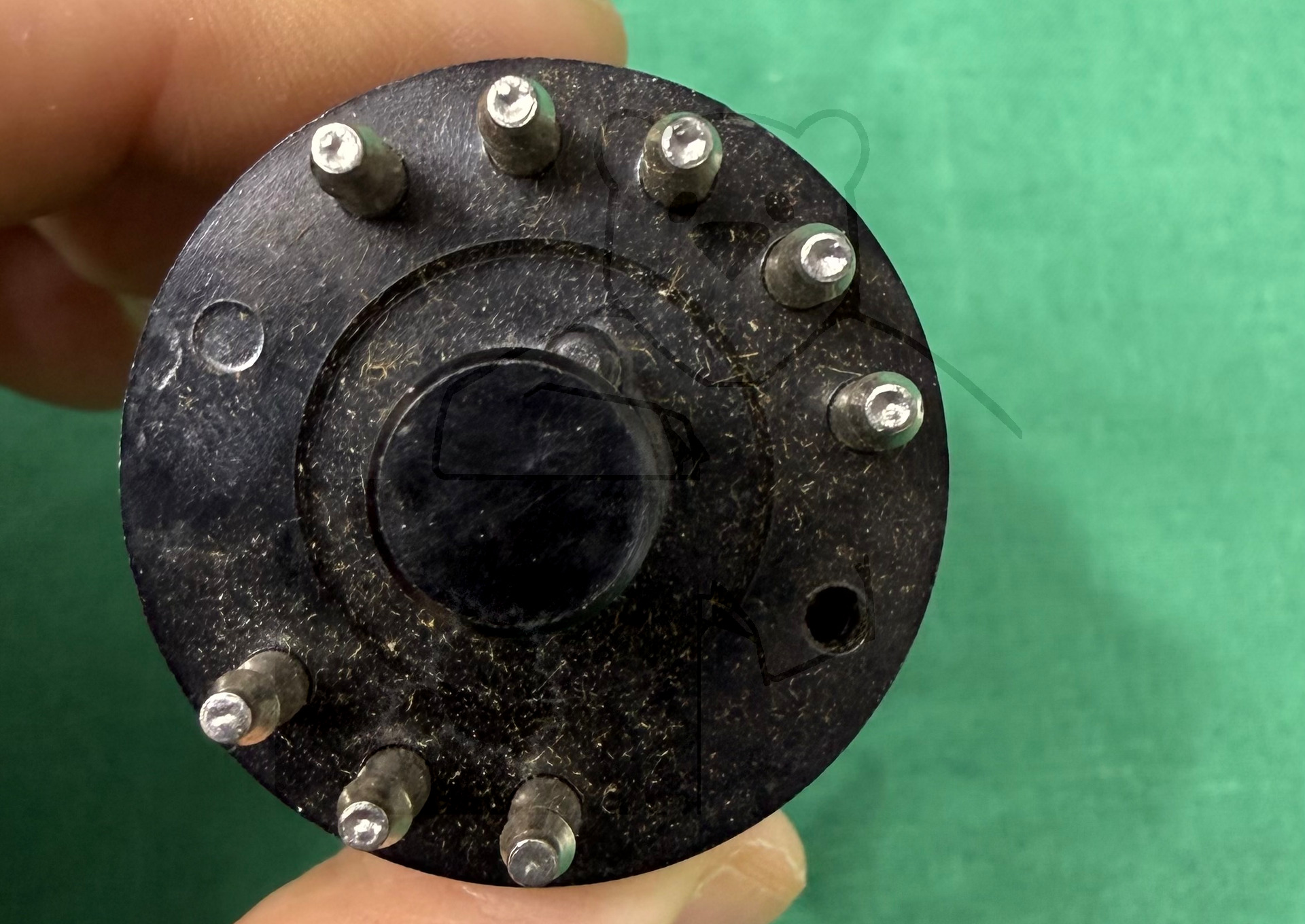

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:42:17

🔎 Beschreibung der Systeme für die Röhre: EFM11

	System 1
Kathode	8
Gitter 1	7
Gitter 2	5
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm	1
Heizung	2, 3
Abschirmung
Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

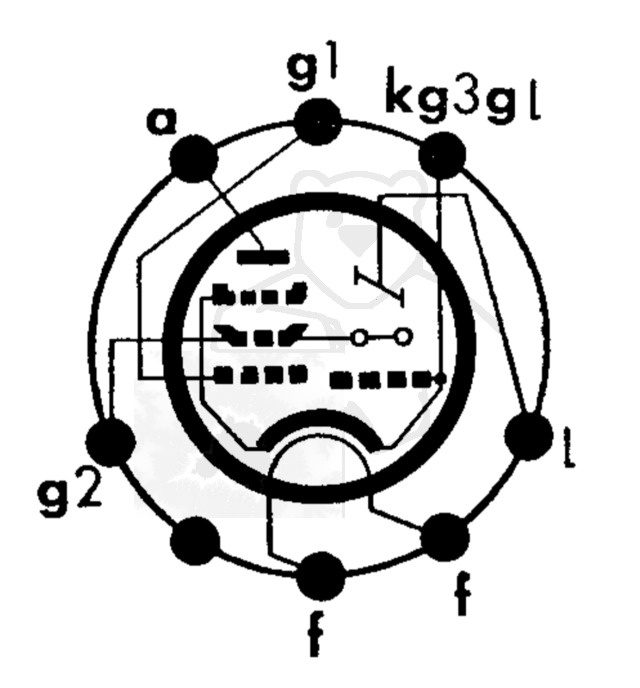

🔎 Sockelschaltung der EFM11

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EFM11

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/fRp-vYHLFvw (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EFM11
Anwendung EFM11.pdf (111 kB)
Datenblatt EFM11 Philips.pdf (35 kB)
Datenblatt EFM11 Telefunken.pdf (436 kB)
Pruefkarte EFM11 - Funke W19 Roehrenpruefer.pdf (171 kB)
Pruefkarte EFM11 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
