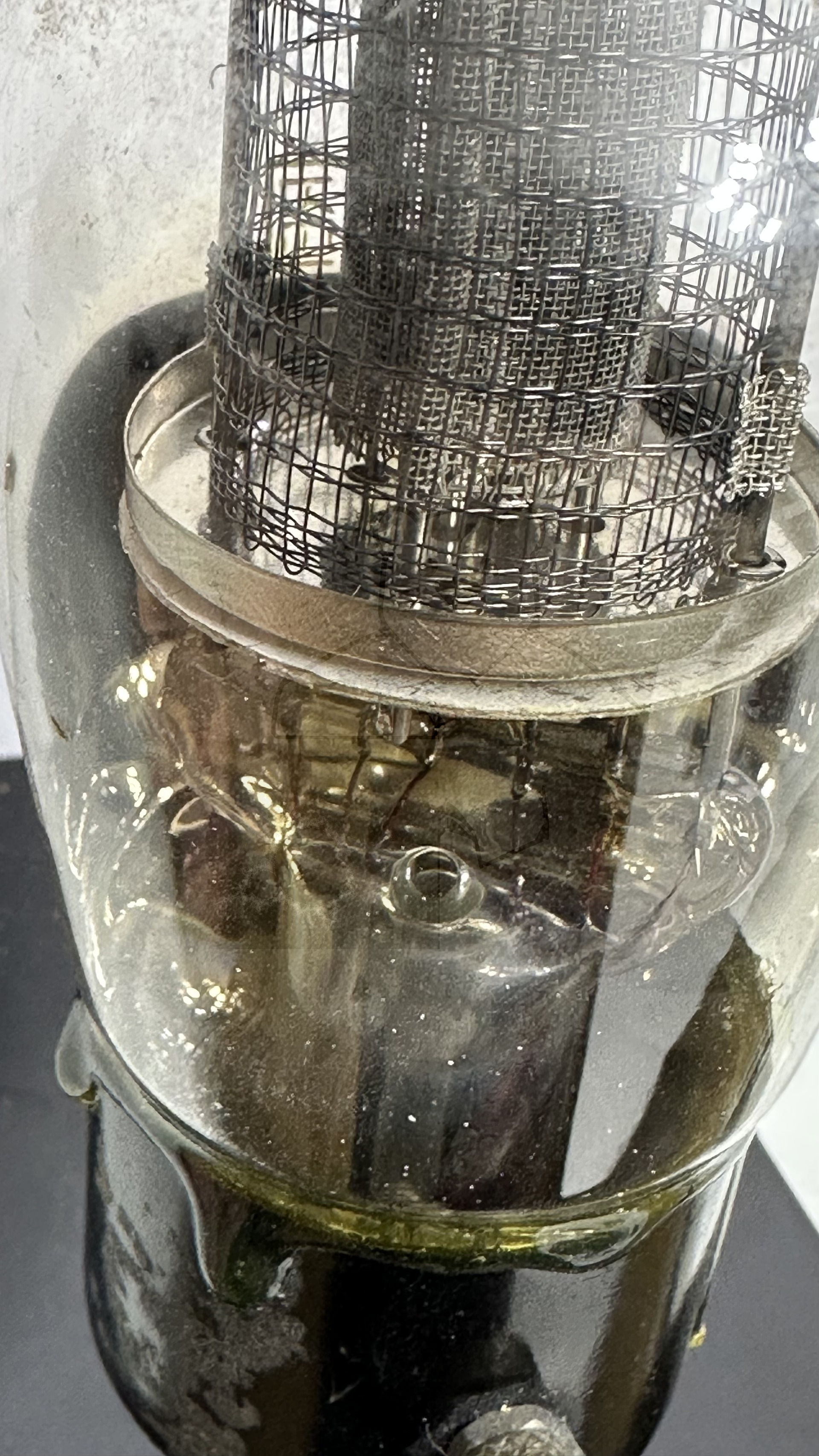

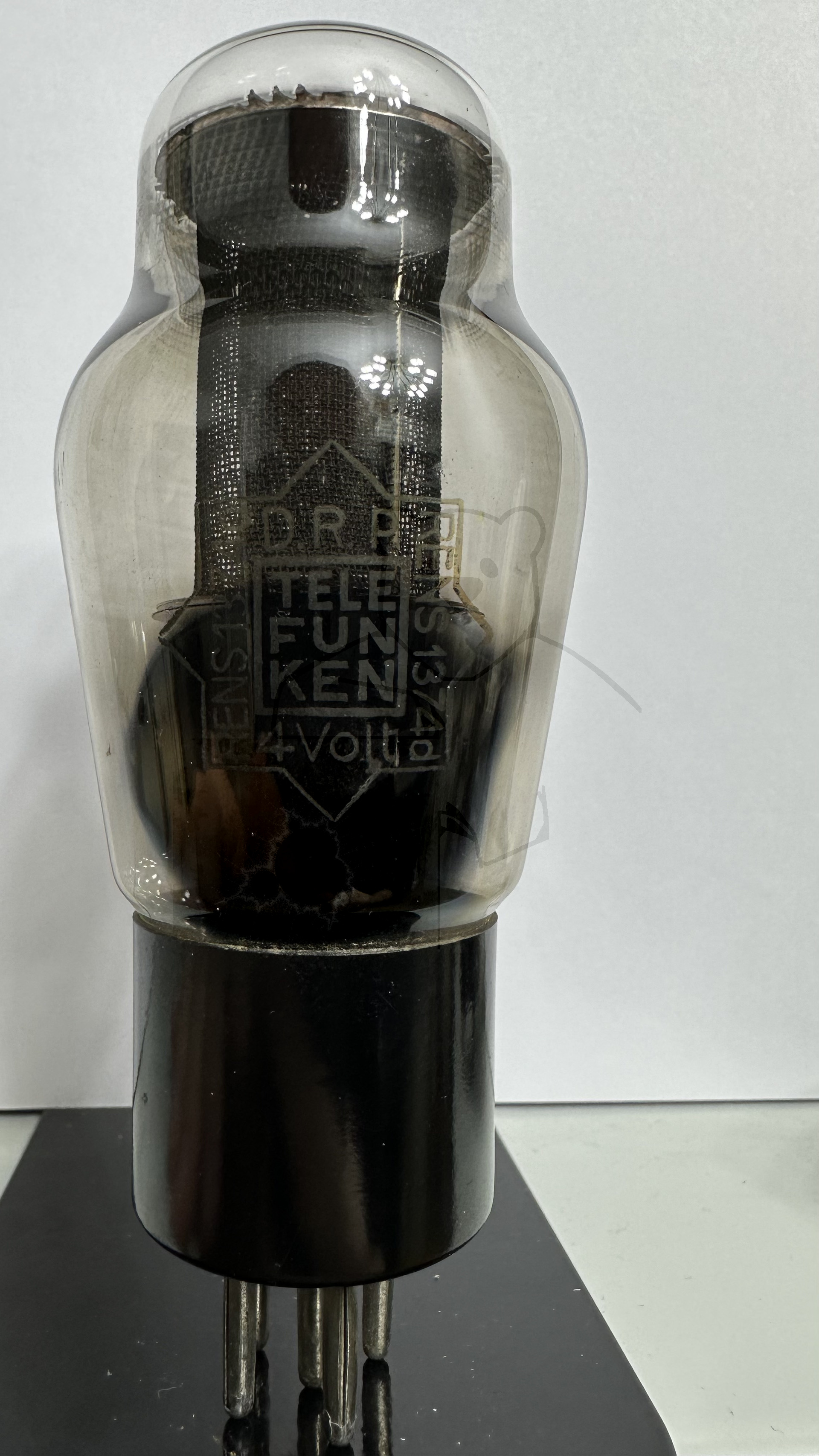

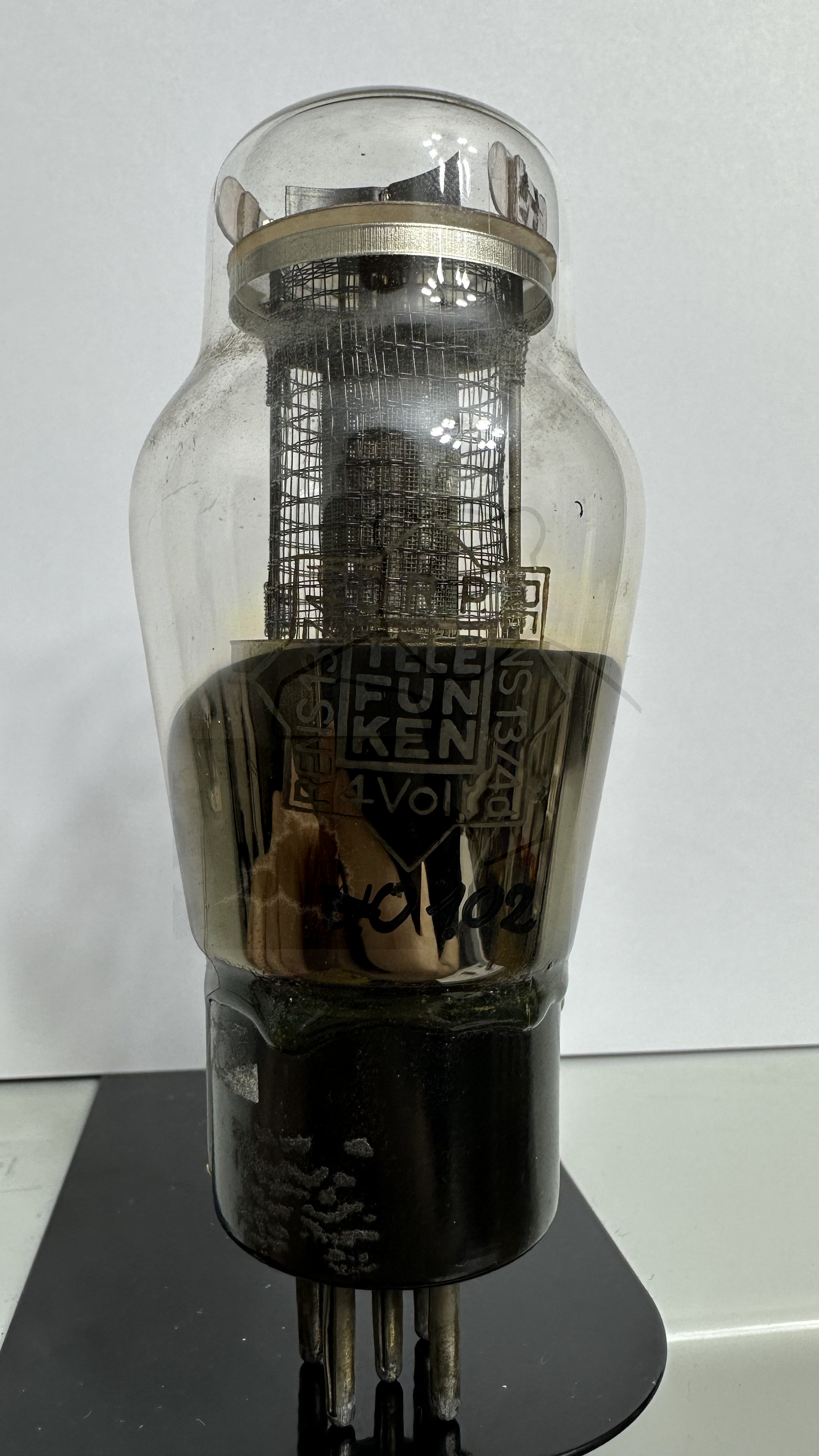

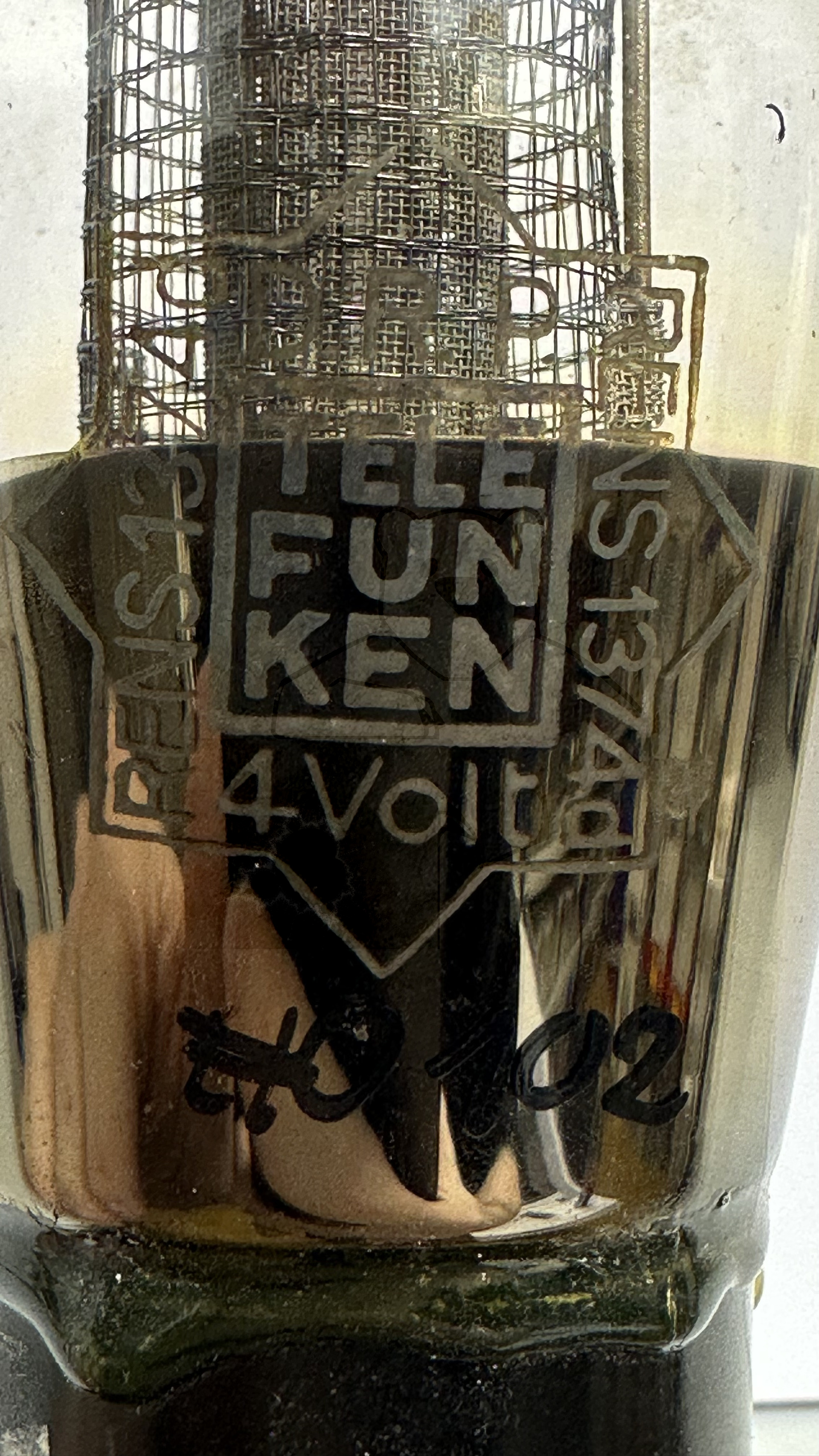

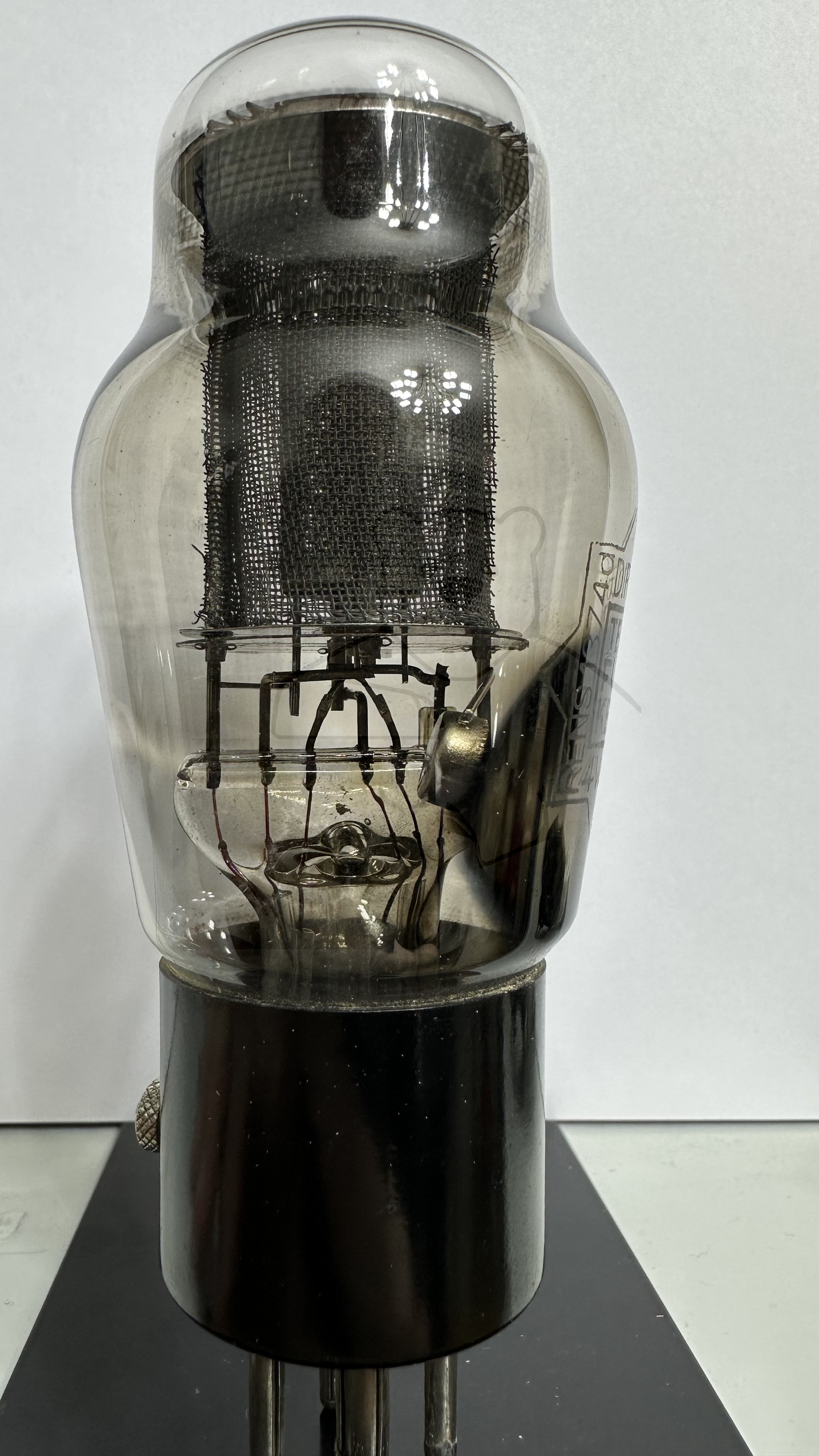

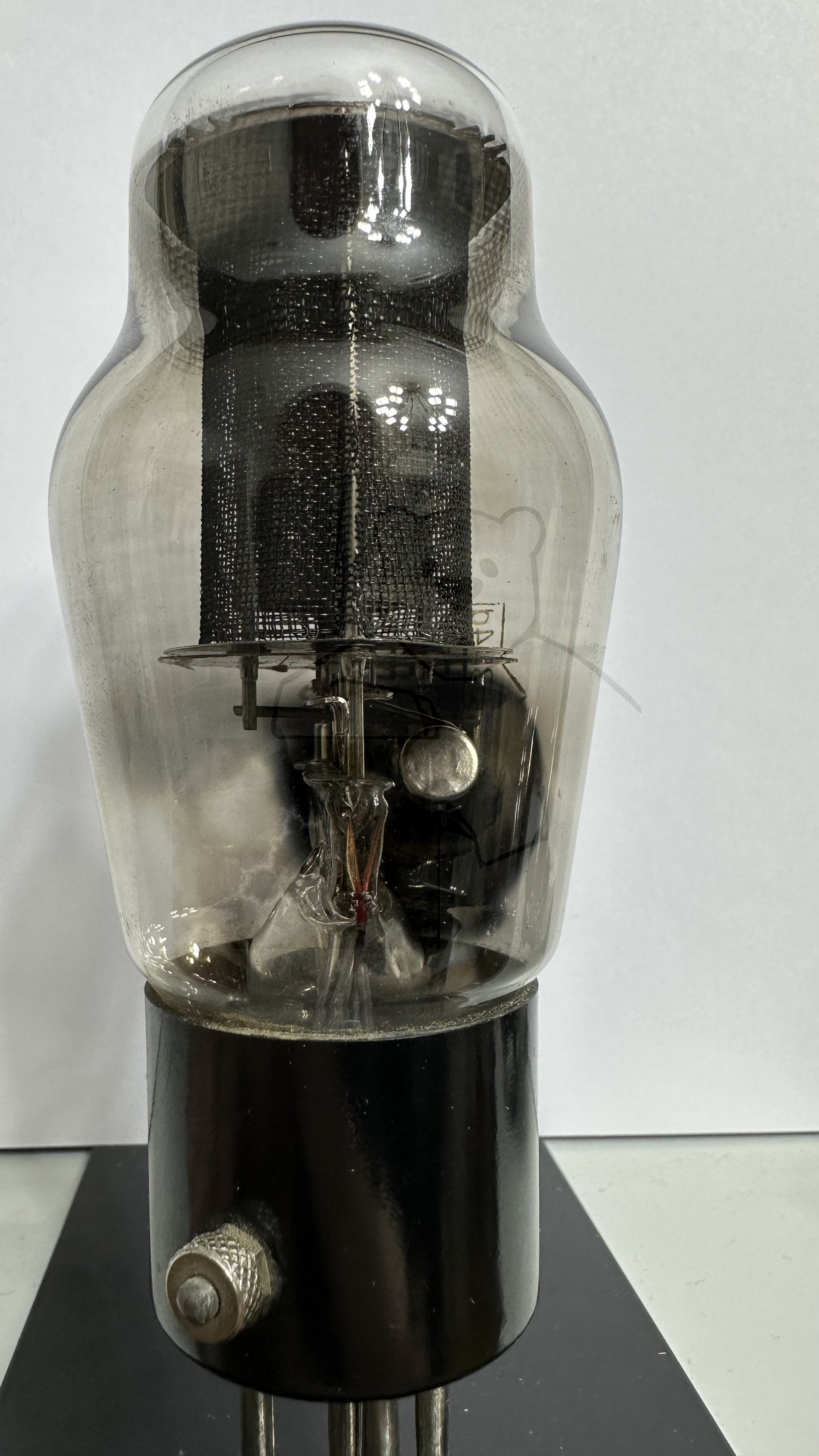

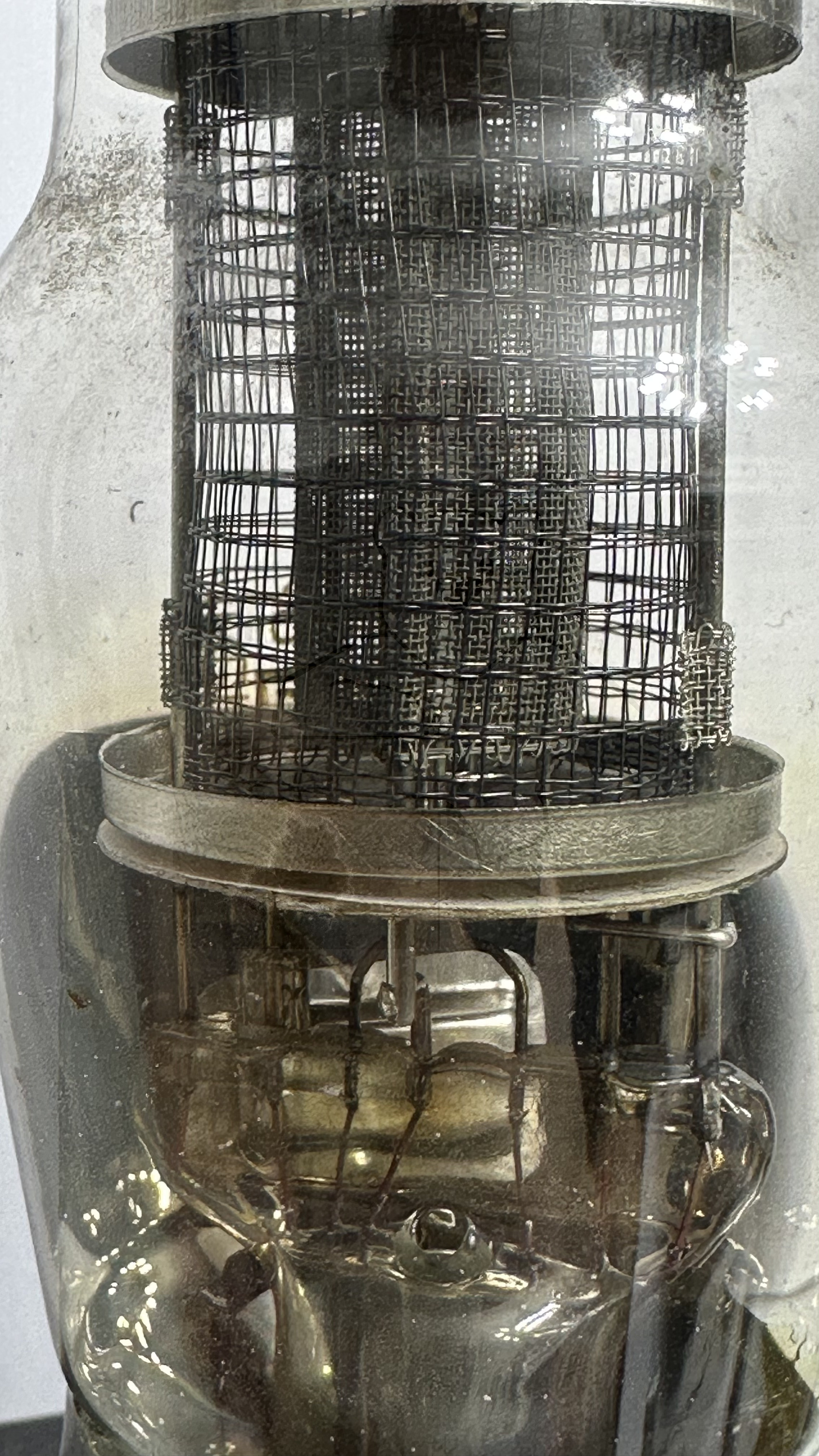

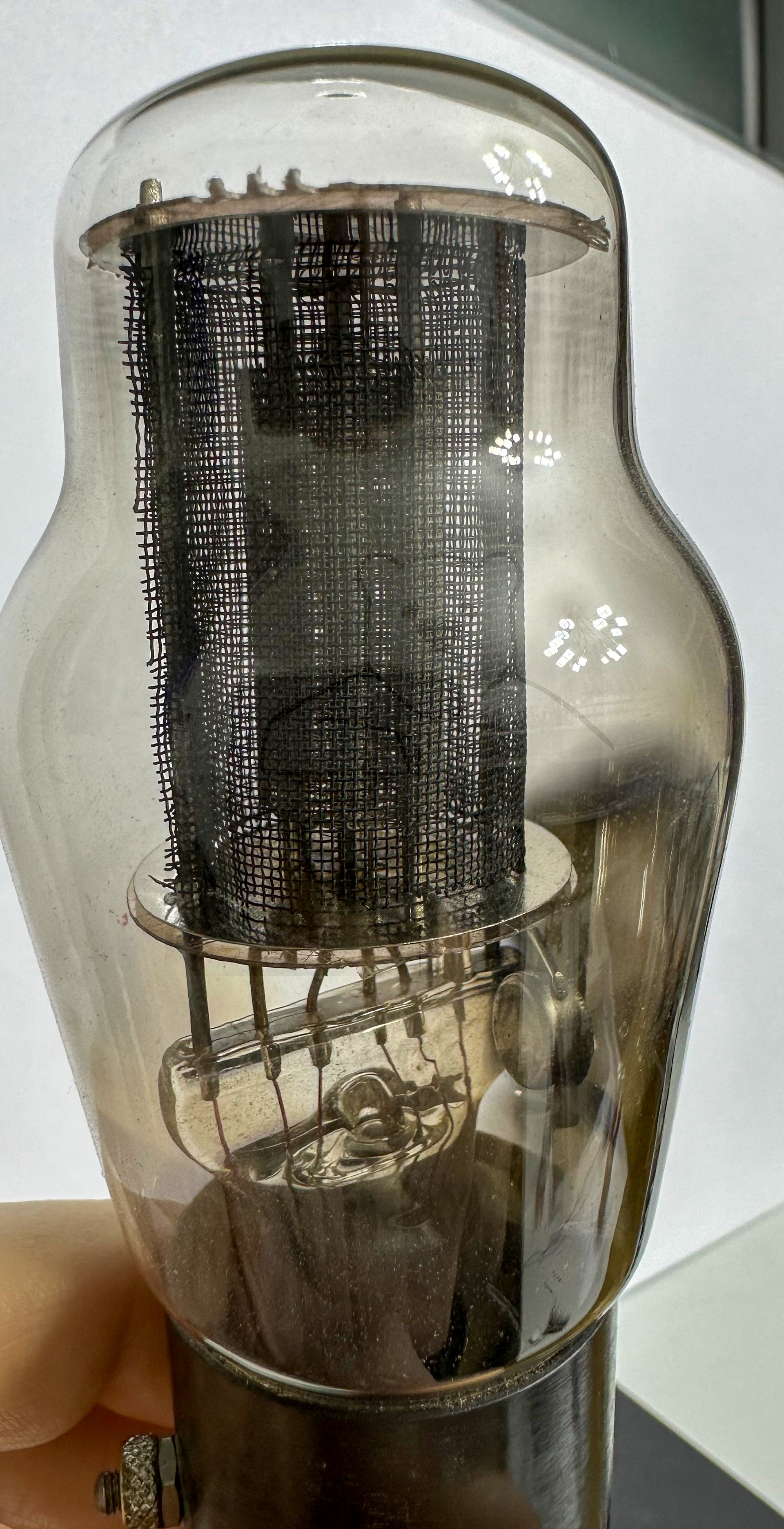

Daten und Bilder der Röhre: RENS1374d

🔎 Beschreibung der Röhre: RENS1374d

Name	RENS1374d
Vergleichsname	APP4120 → AV1031 E453 L4150D → MPT4 P440N RENS1347d
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 21:01:45

🔎 Beschreibung der Systeme für die Röhre: RENS1374d

	System 1
Kathode	5
Gitter 1	4
Gitter 2	Seitenschraube
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

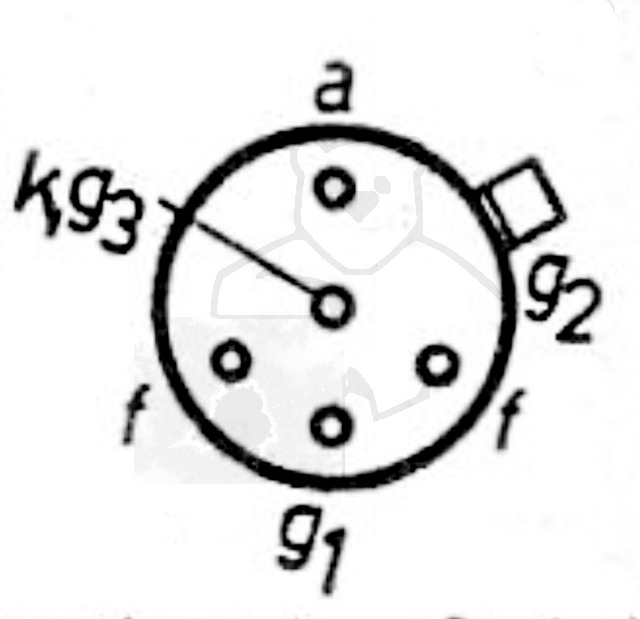

🔎 Sockelschaltung der RENS1374d

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: RENS1374d
Datenblatt L4150D.pdf (181 kB)
Datenblatt RENS1374 Telefunken.pdf (183 kB)
Pruefkarte RENS1374d RENS1374 L4150D APP4120 APP4100 E453 - Funke W19 Roehrenpruefer.pdf (170 kB)
