Daten und Bilder der Röhre: AV1031

🔎 Beschreibung der Röhre: AV1031

Name	AV1031
Vergleichsname	E453 L4150D → MPT4 P440N RENS1347d → RENS1374d
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2025 20:52:12

🔎 Beschreibung der Systeme für die Röhre: AV1031

	System 1
Kathode	5
Gitter 1	4
Gitter 2	Seitenschraube
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

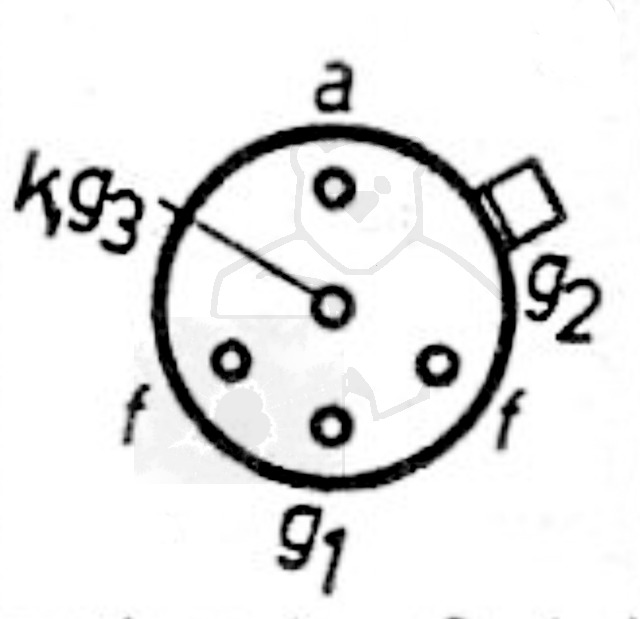

🔎 Sockelschaltung der AV1031

Bildquelle: Unbekanntes Datenblatt

🔎 YouTube Video zu AV1031

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/KyFKdToSkvc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AV1031
Datenblatt RENS1374 Telefunken.pdf (183 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
