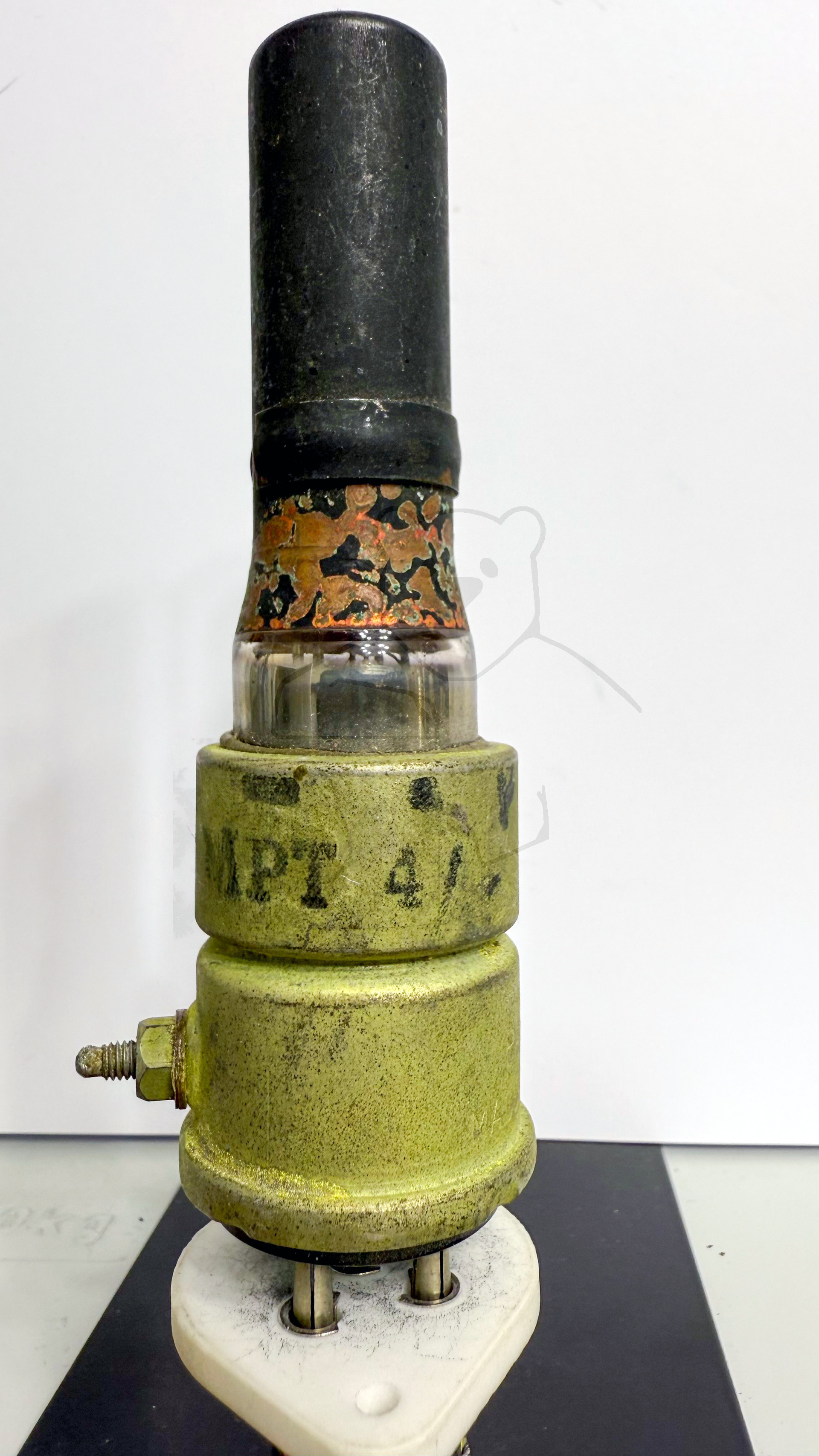

Daten und Bilder der Röhre: MPT4

🔎 Beschreibung der Röhre: MPT4

Name	MPT4
Vergleichsname	→ AV1031 E453 L4150D P440N RENS1347d → RENS1374d
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt

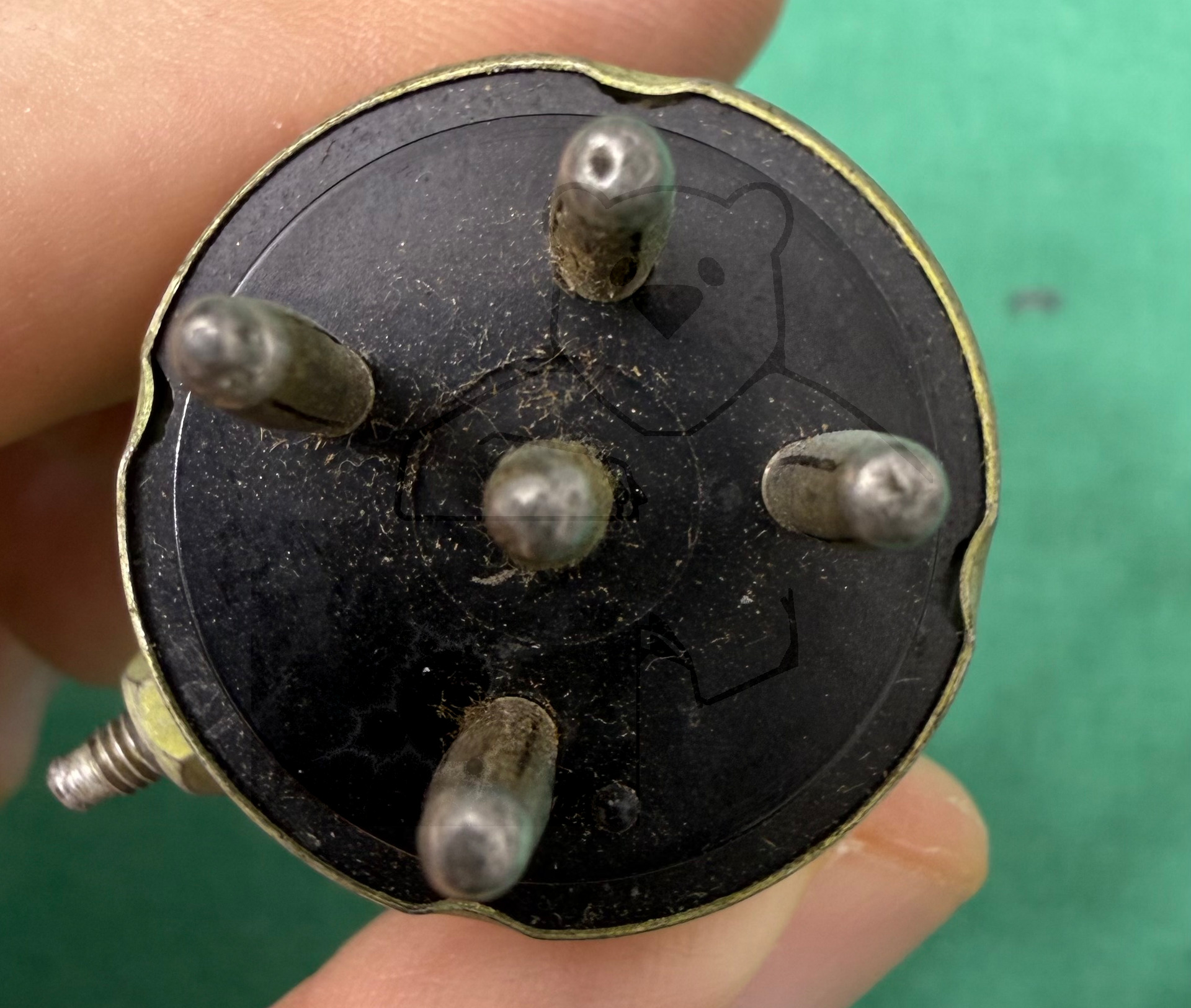

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.

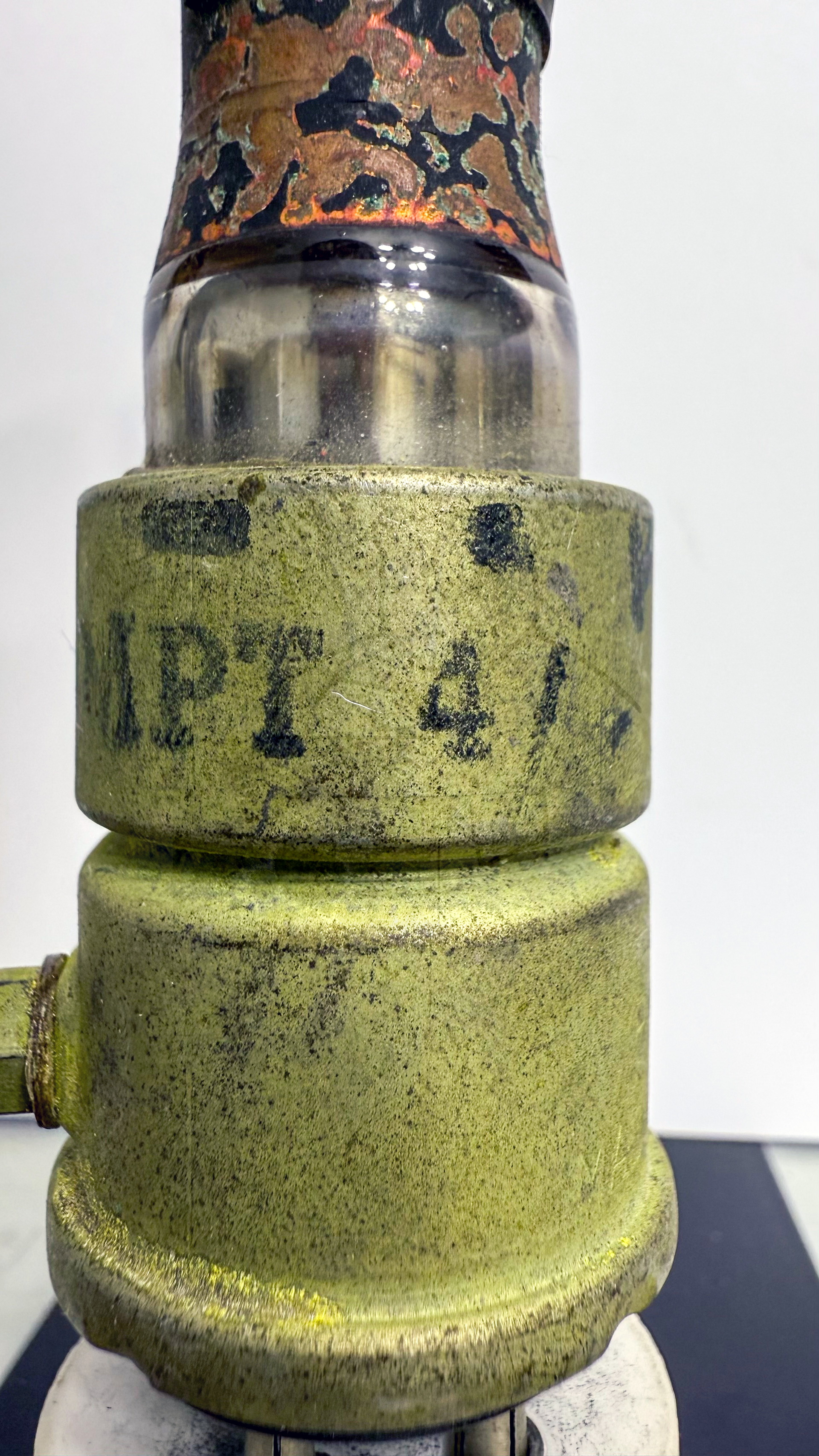

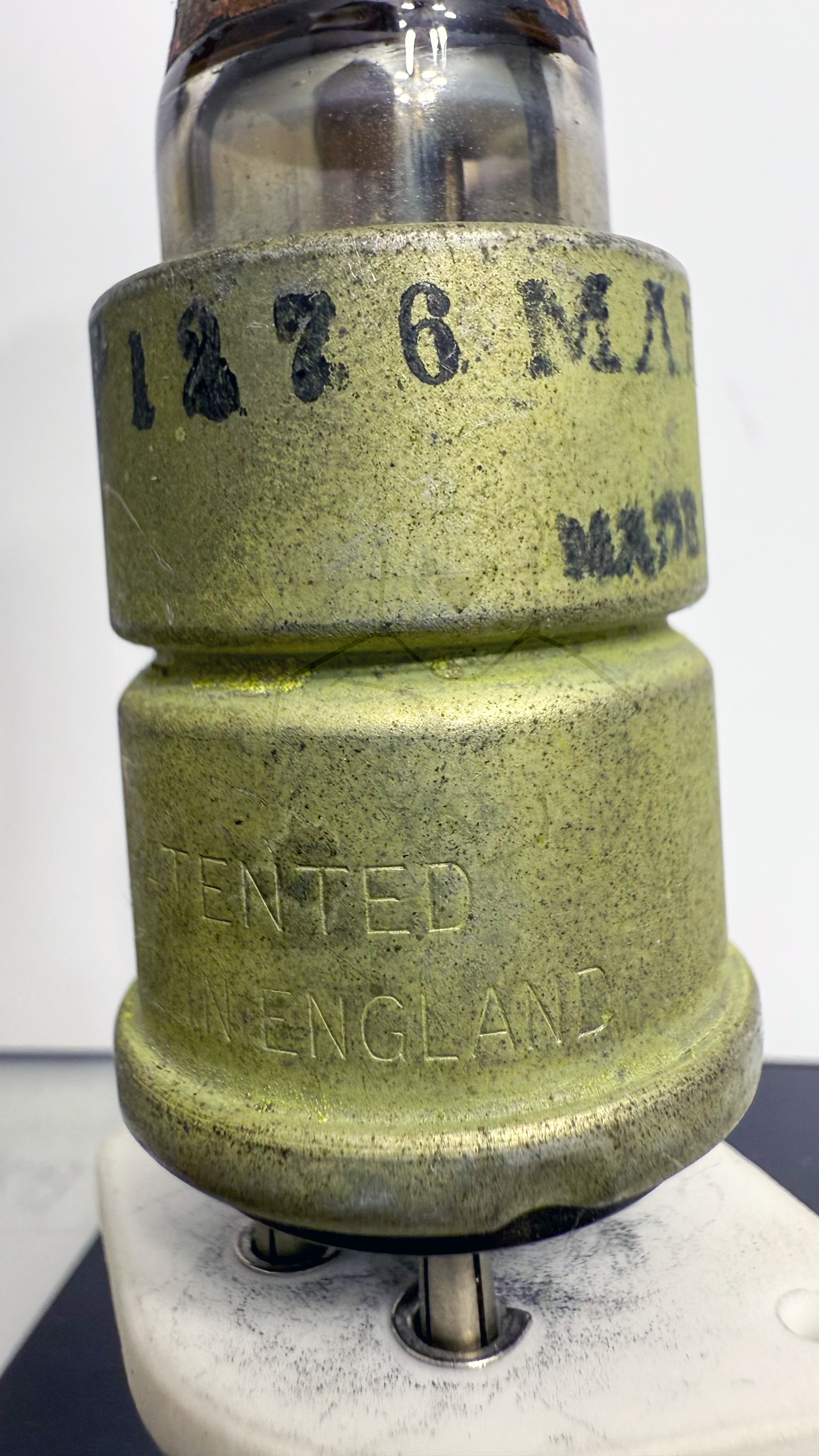

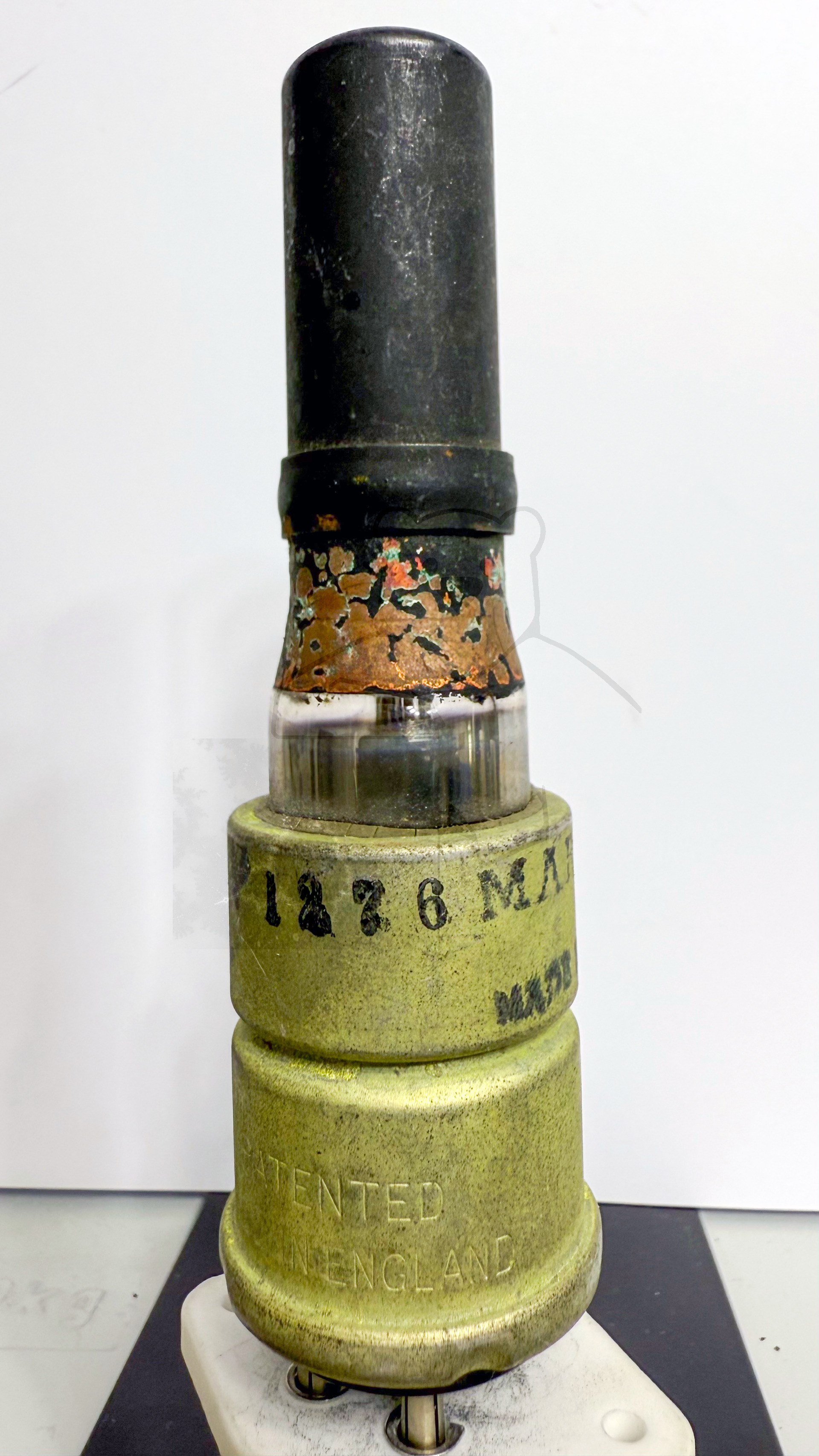

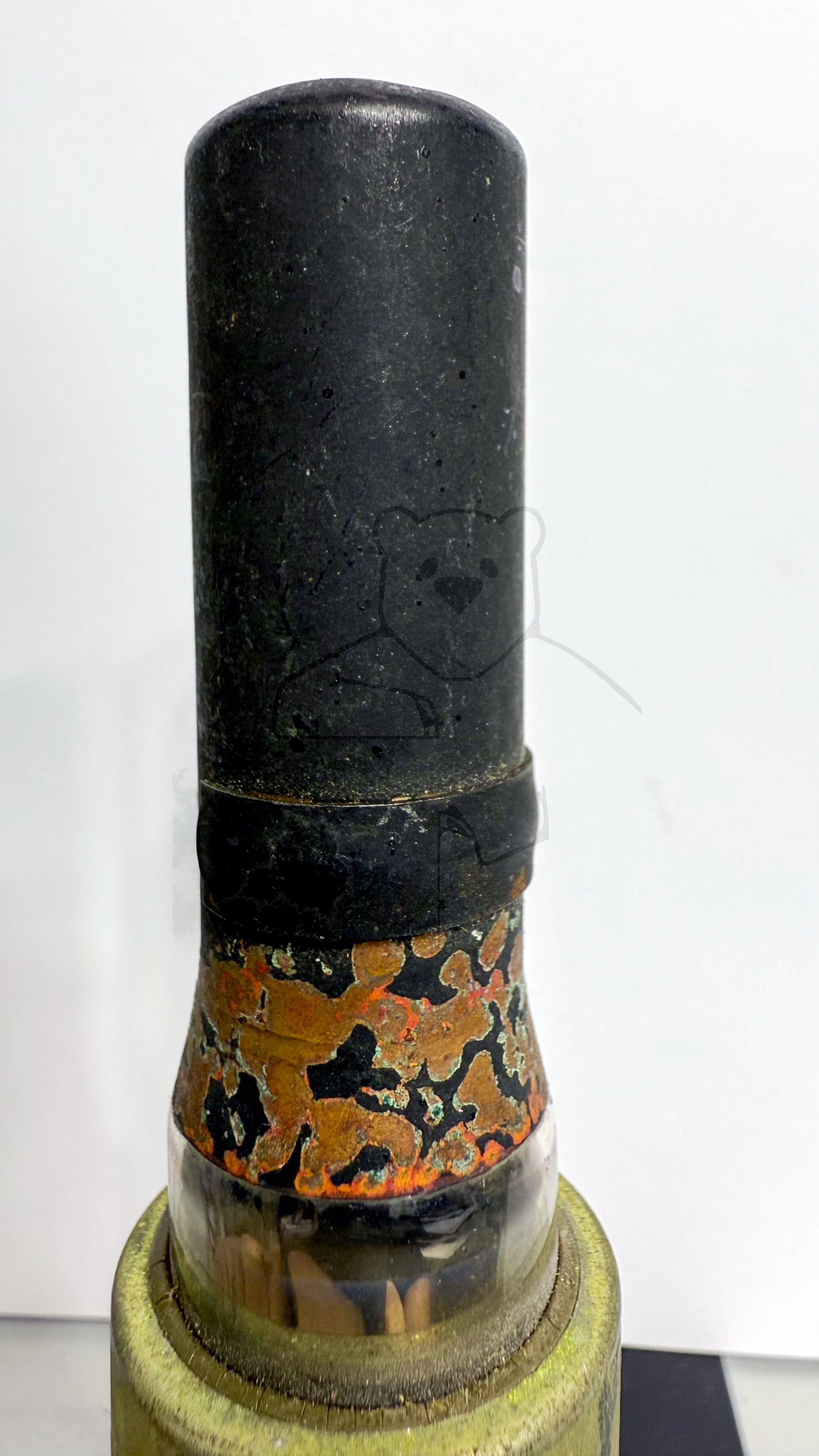

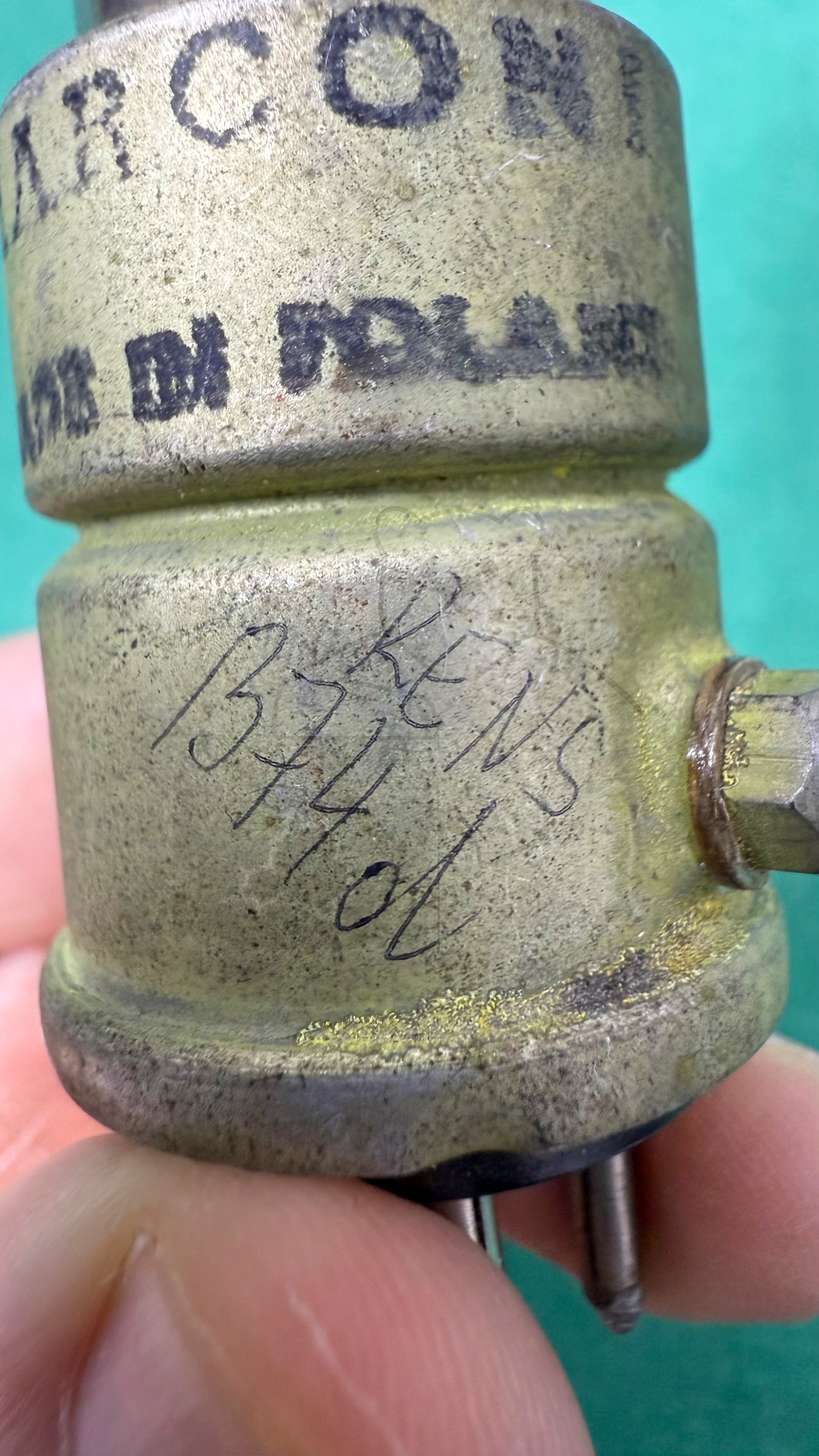

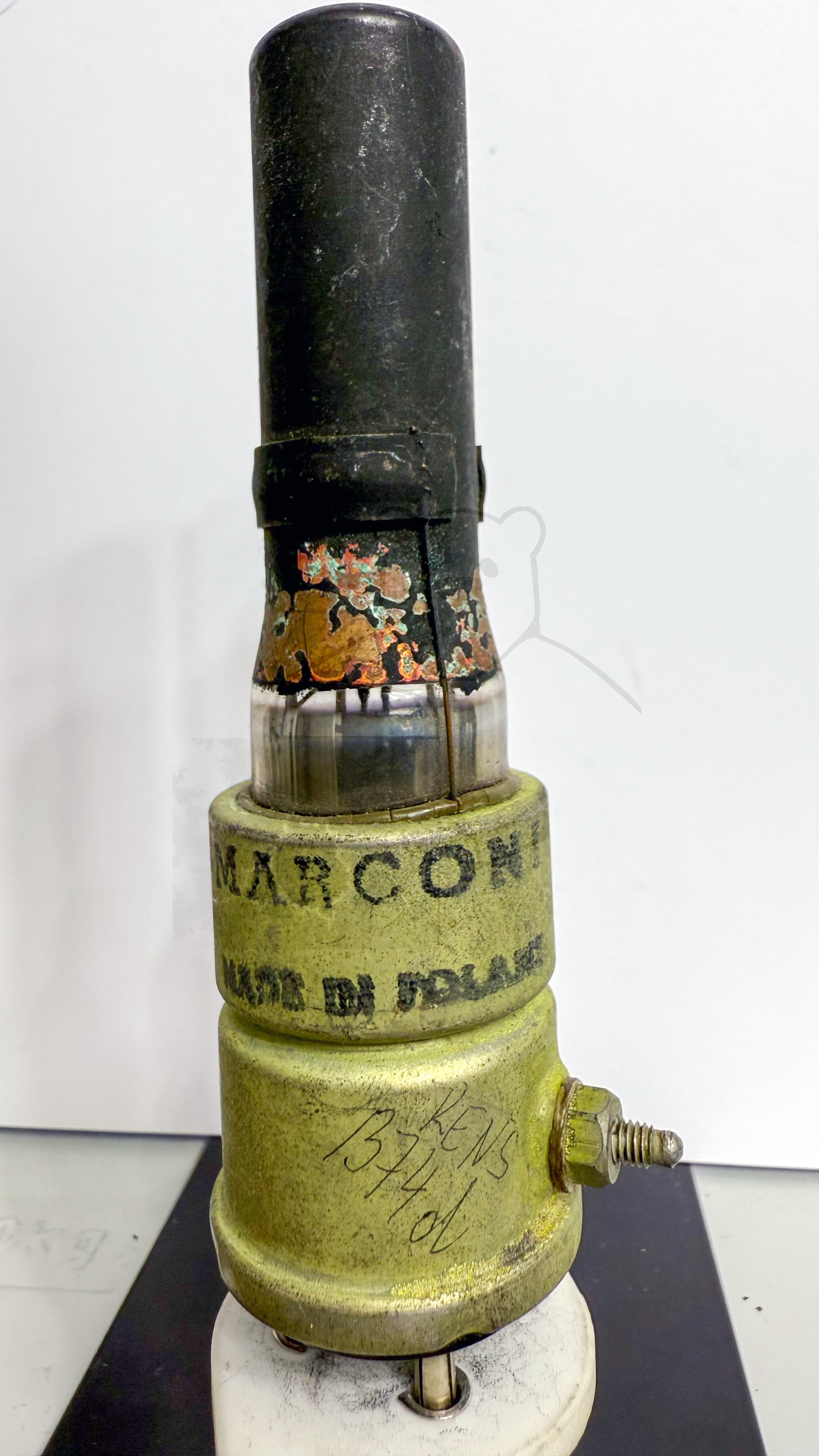

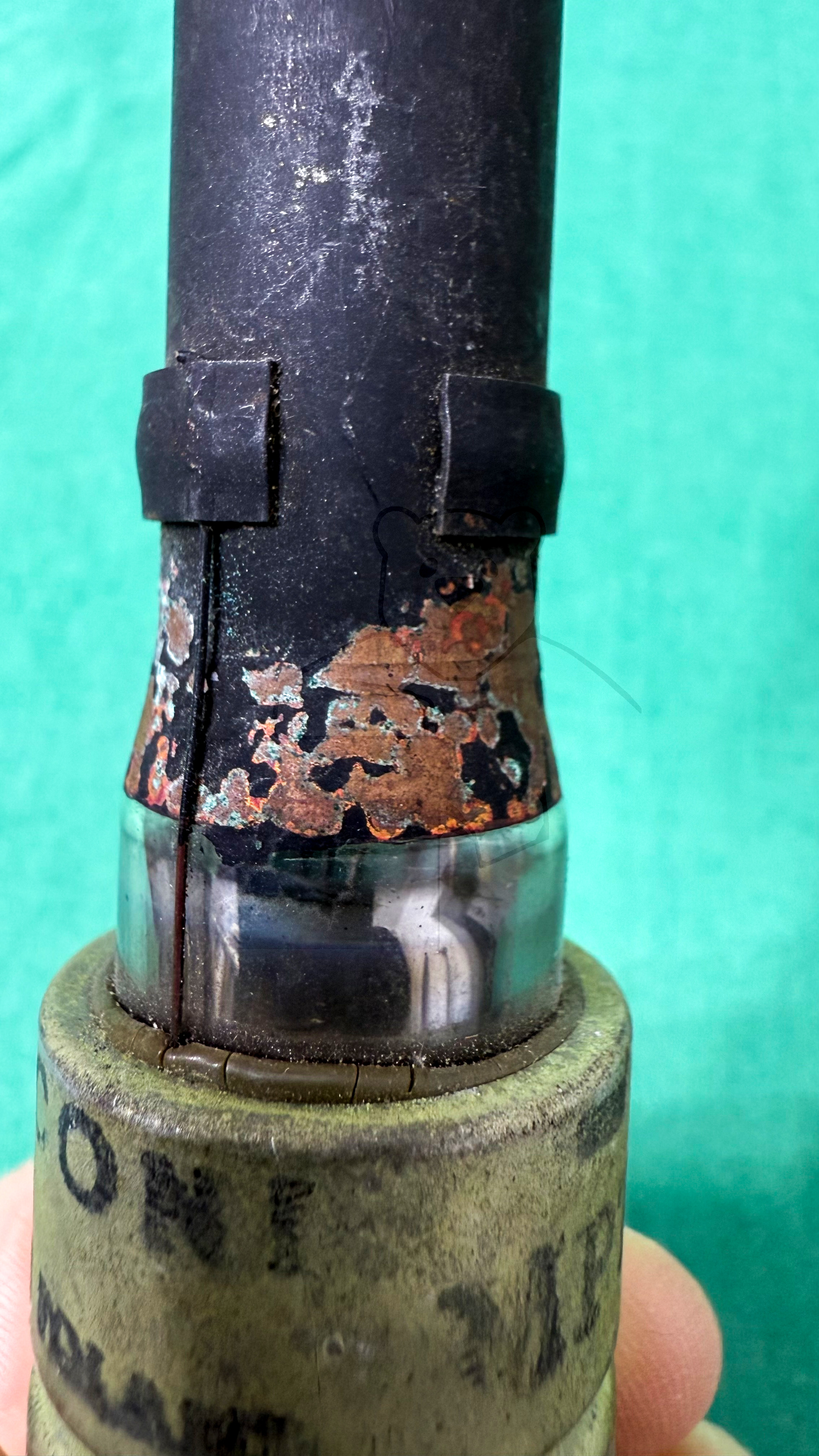

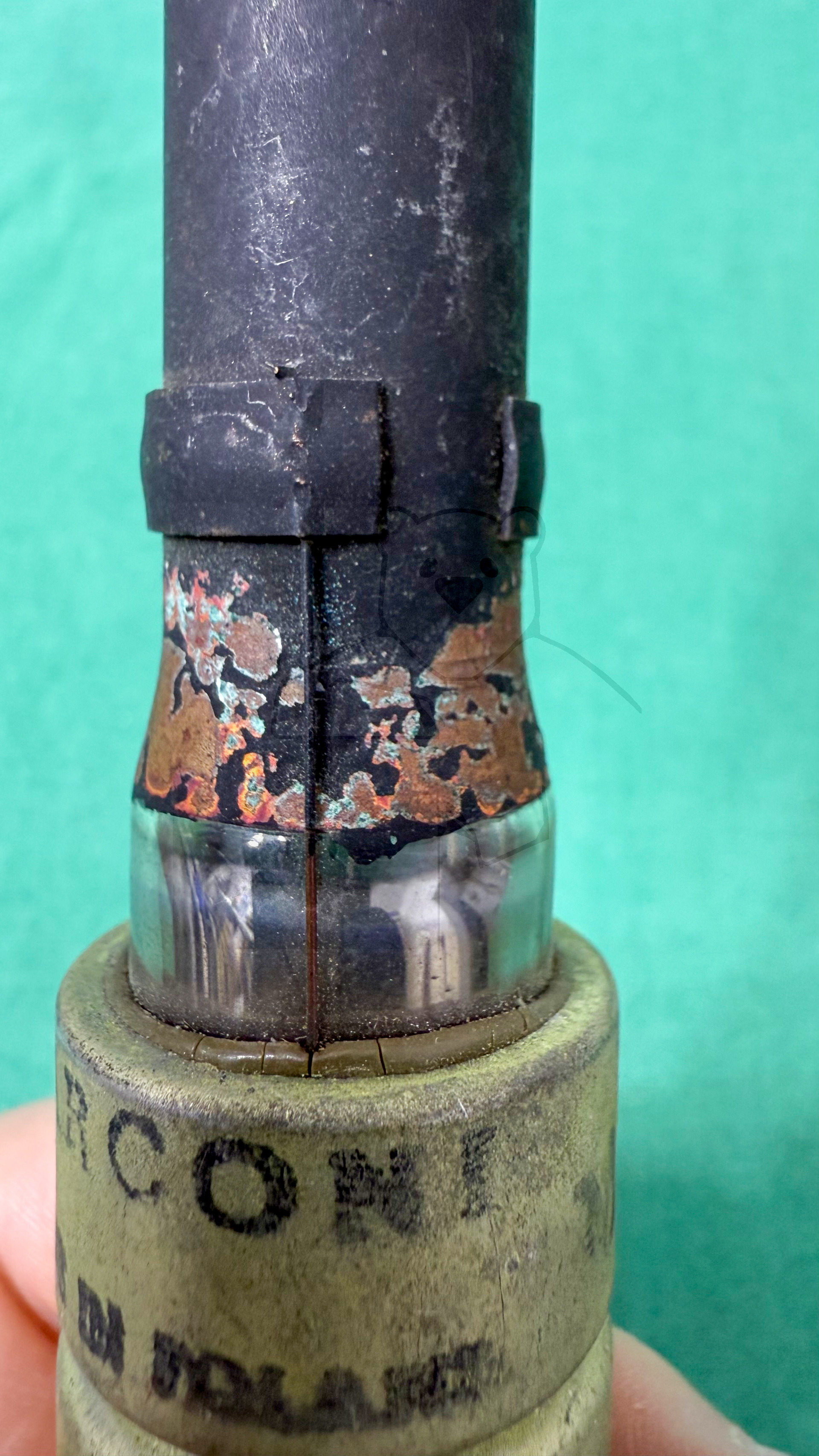

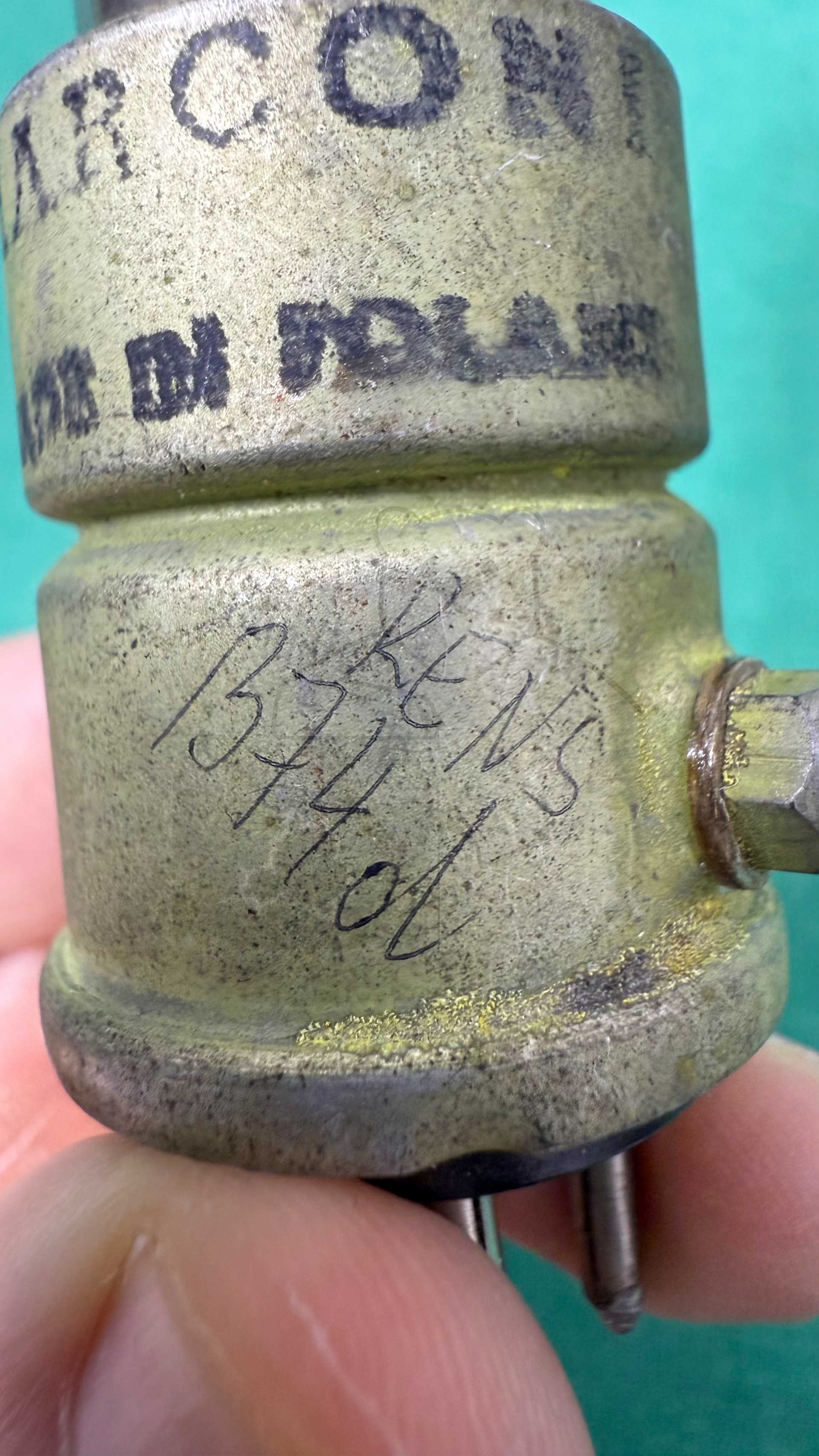

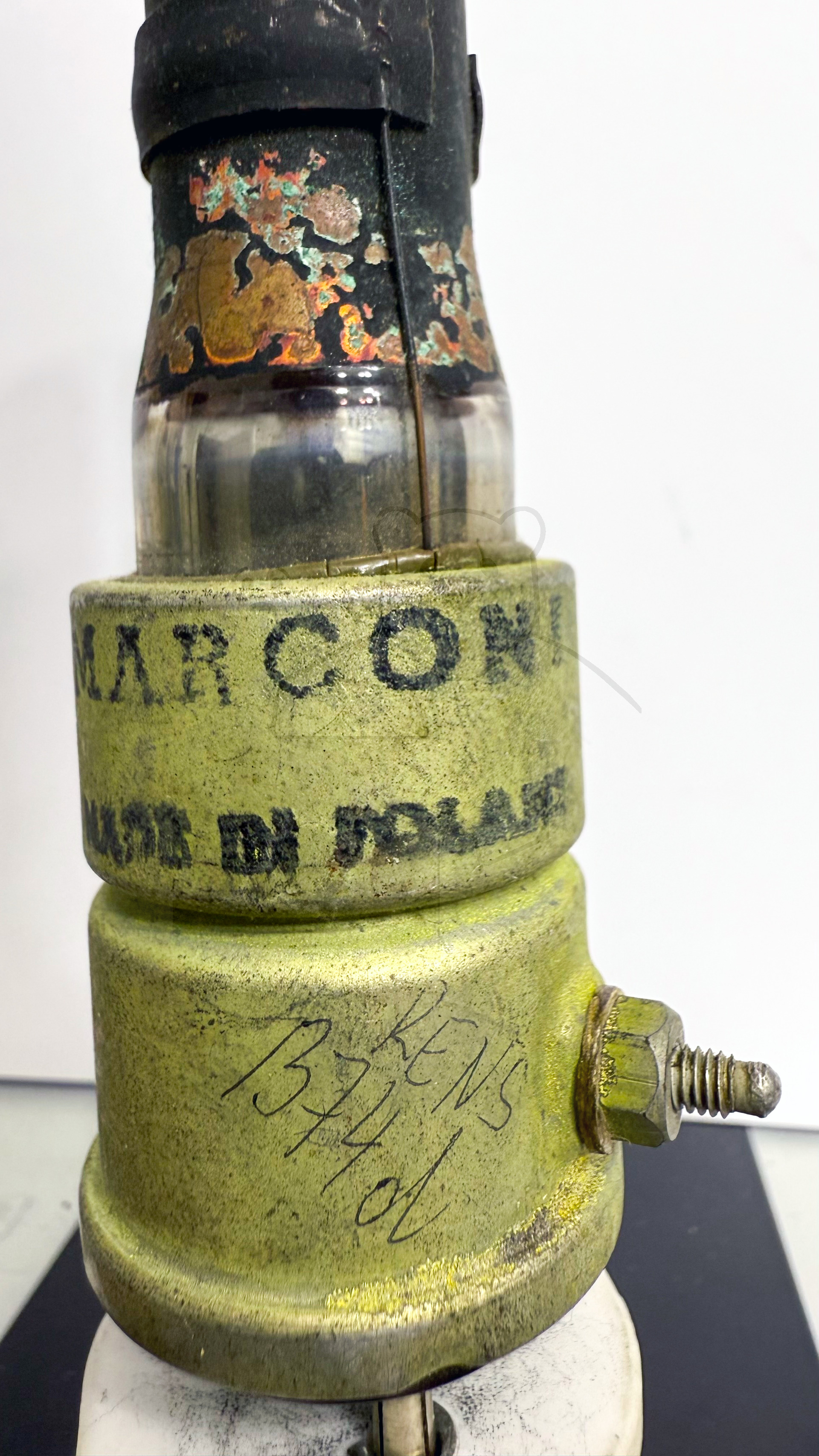

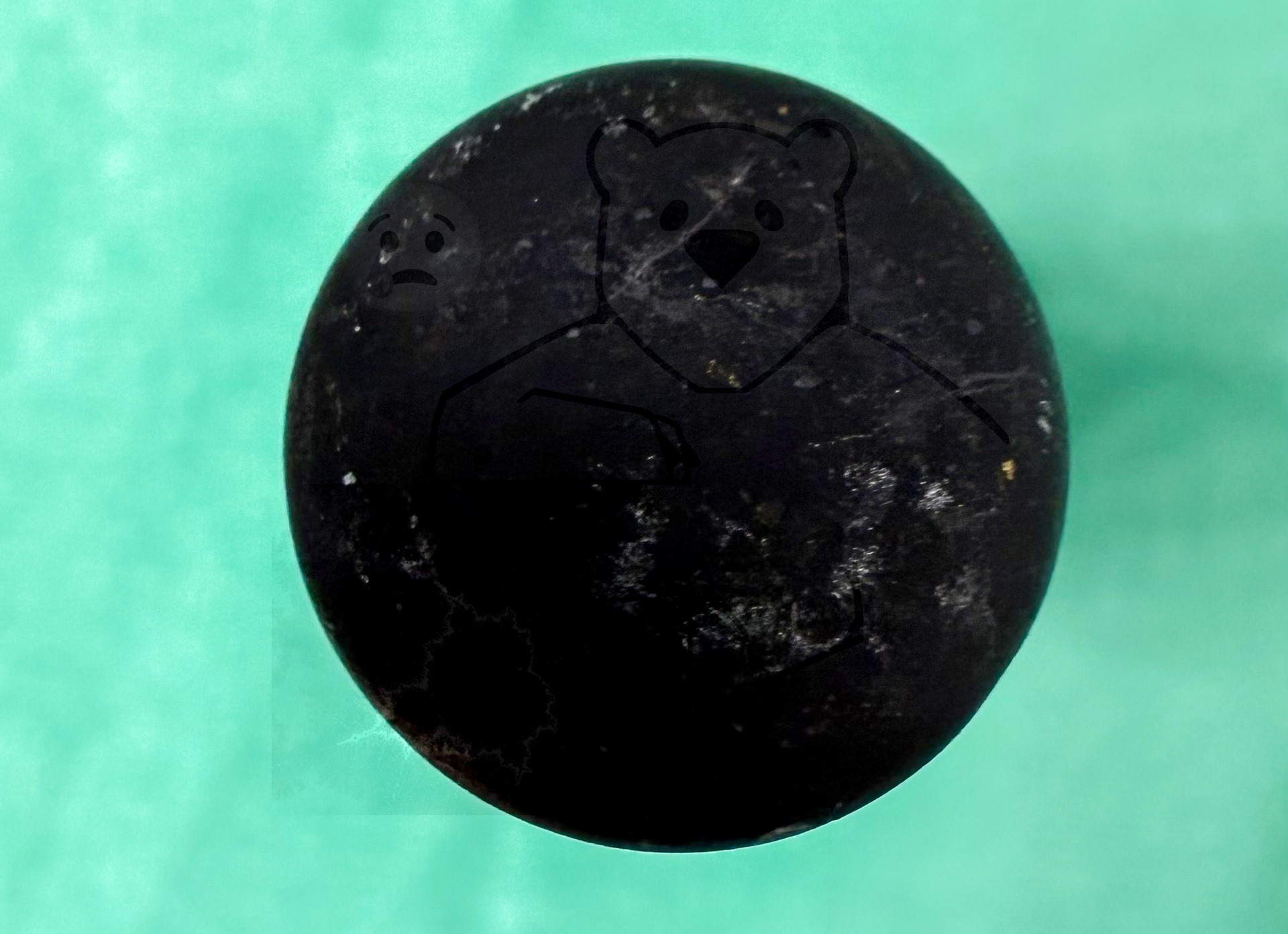

Zusätzliche Informationen	Catkin Röhre Handschriftlich auf dem Sockel: RENS1374d Eingestanzt: Patented in England Aufgedruckt: Made in Poland
Letzte Änderung	13.04.2026 19:27:03

🔎 Beschreibung der Systeme für die Röhre: MPT4

	System 1
Kathode	5
Gitter 1	4

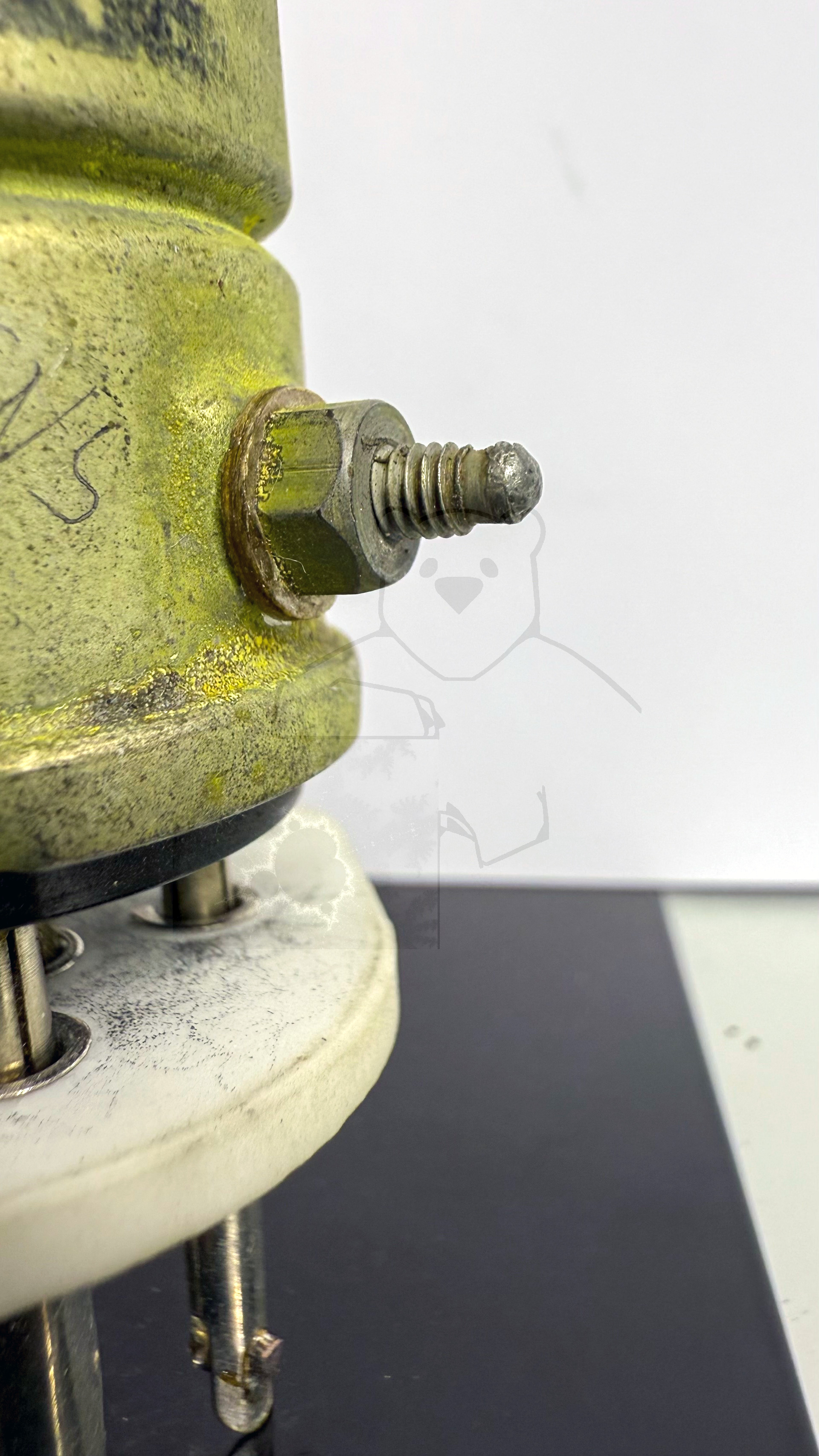

Gitter 2	Seitenschraube
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

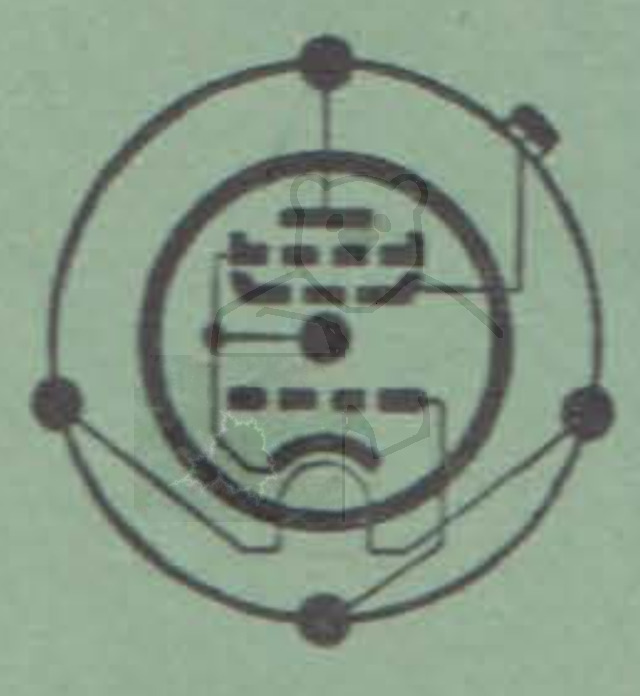

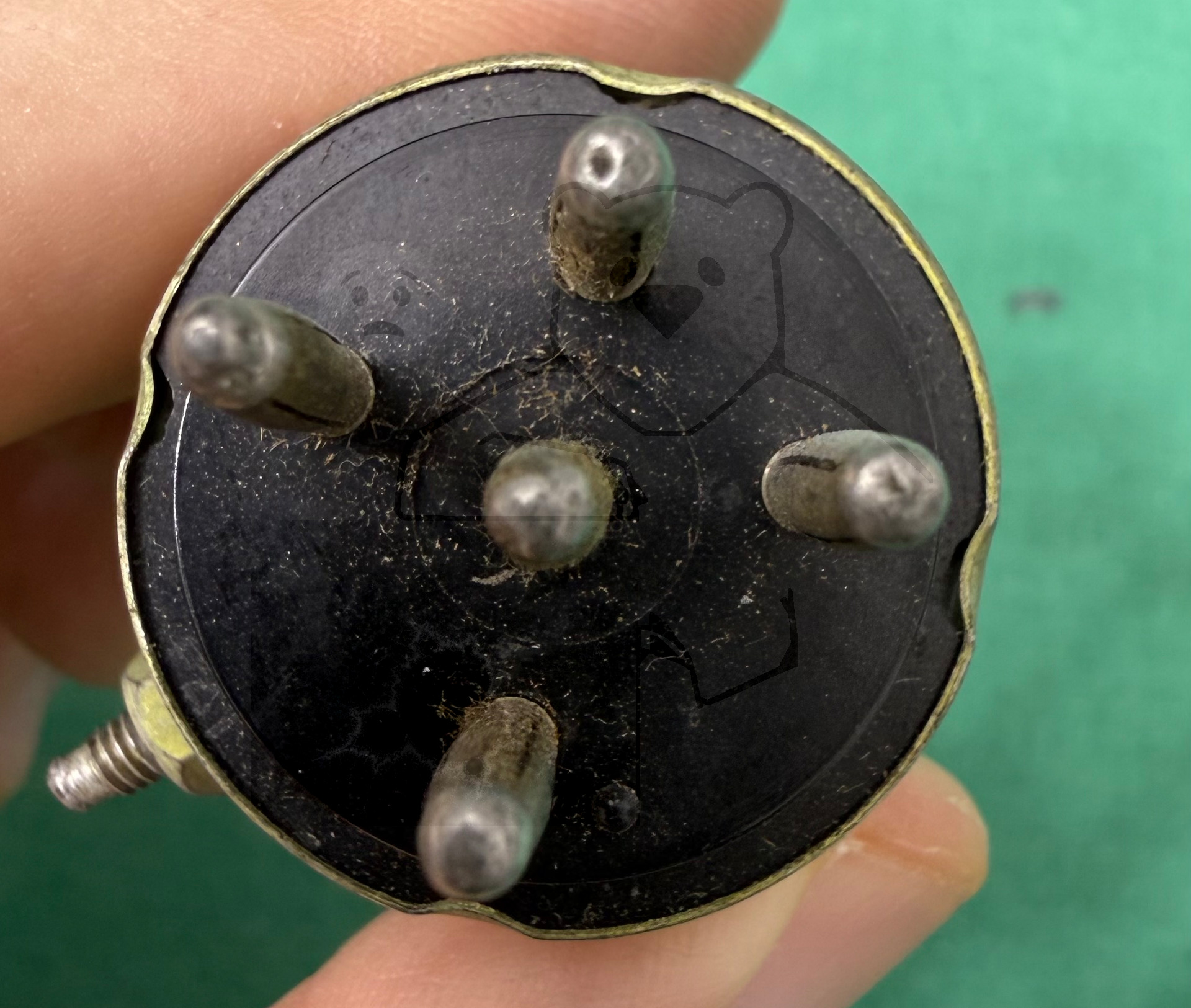

🔎 Sockelschaltung der MPT4

Bildquelle: Max Funke Messkarte

🔎 YouTube Video zu MPT4

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Fygp9RbUvHQ (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: MPT4

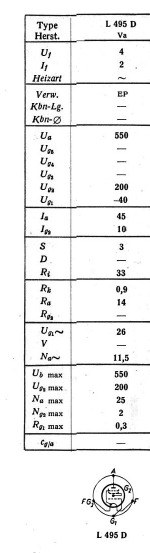

Datenblatt L495D.pdf (99 kB)
Datenblatt MPT4 Marconi [www.tubedata.info].pdf (66 kB)
Datenblatt MPT4 Osram [www.tubedata.info].pdf (118 kB)
Pruefkarte MPT4 MPT4K - Funke W19 Roehrenpruefer.pdf (163 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
