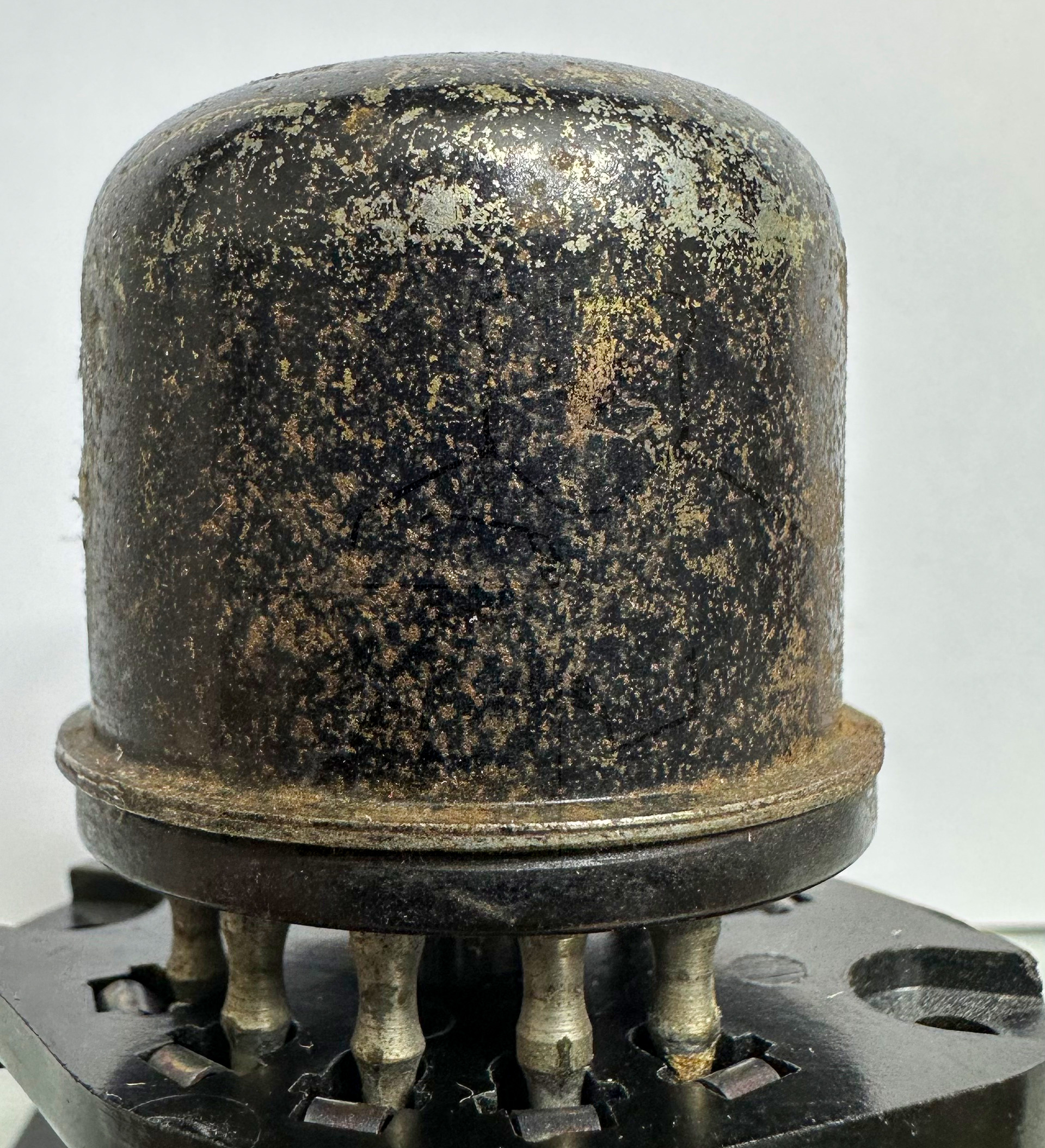

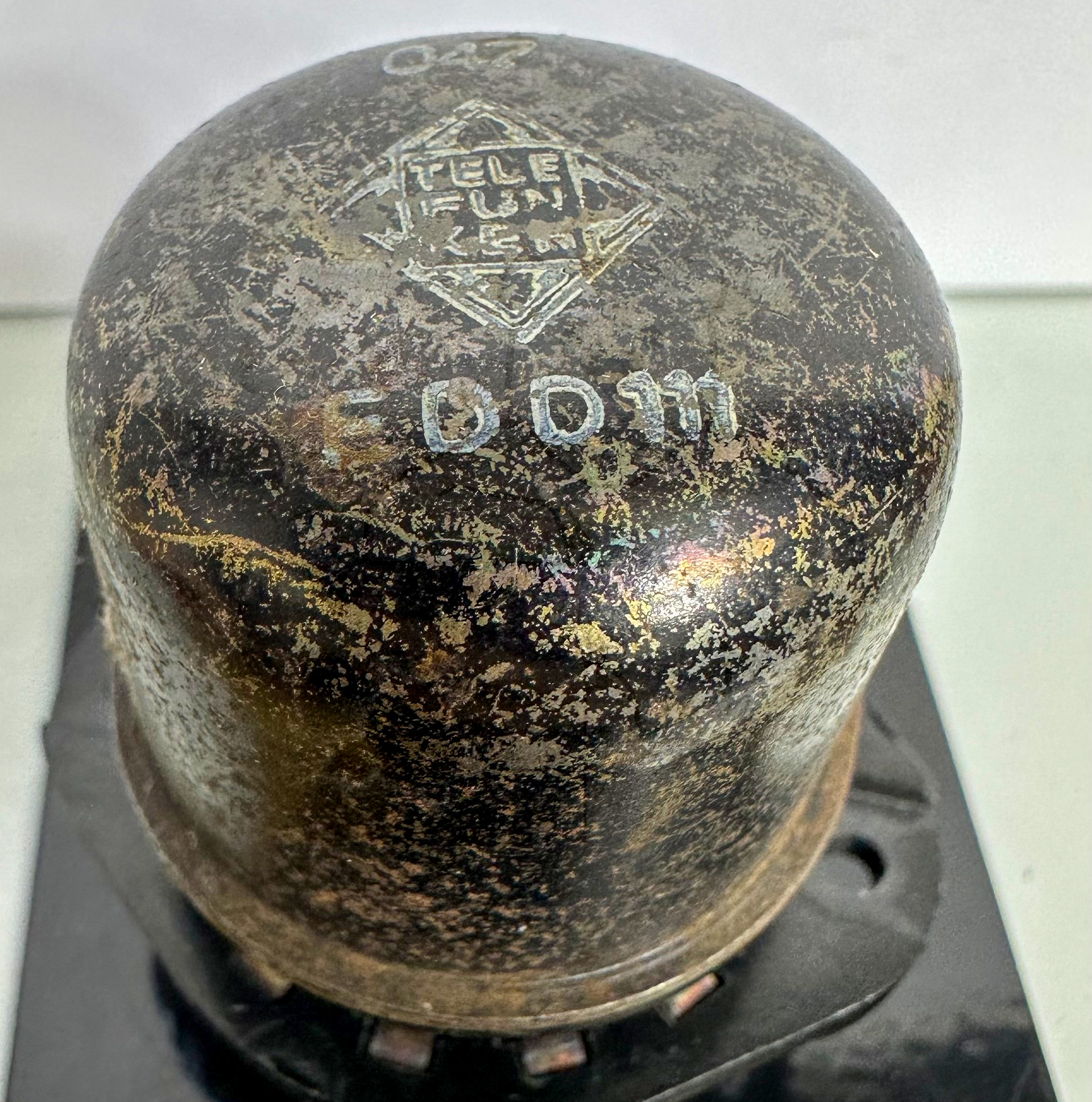

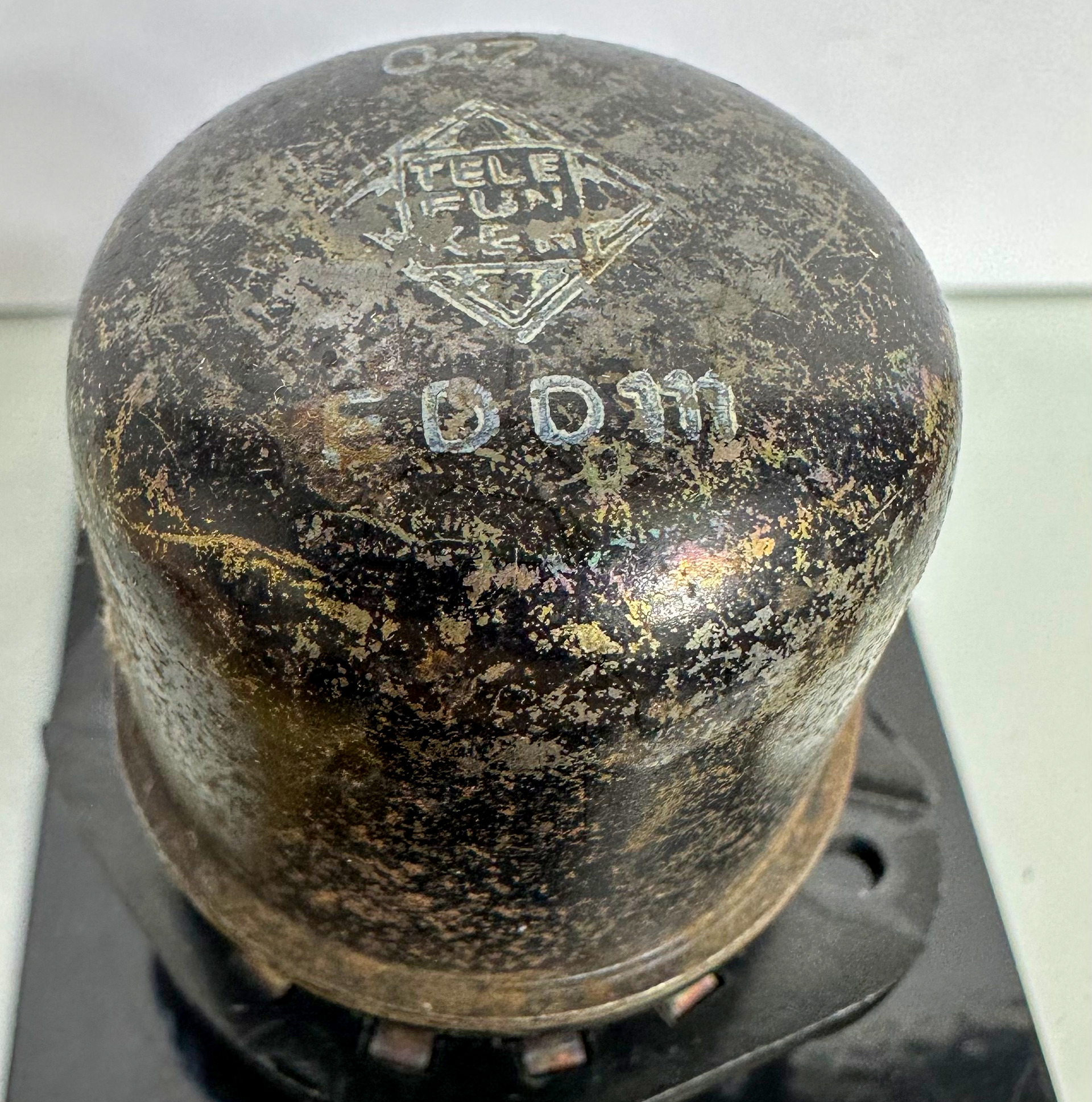

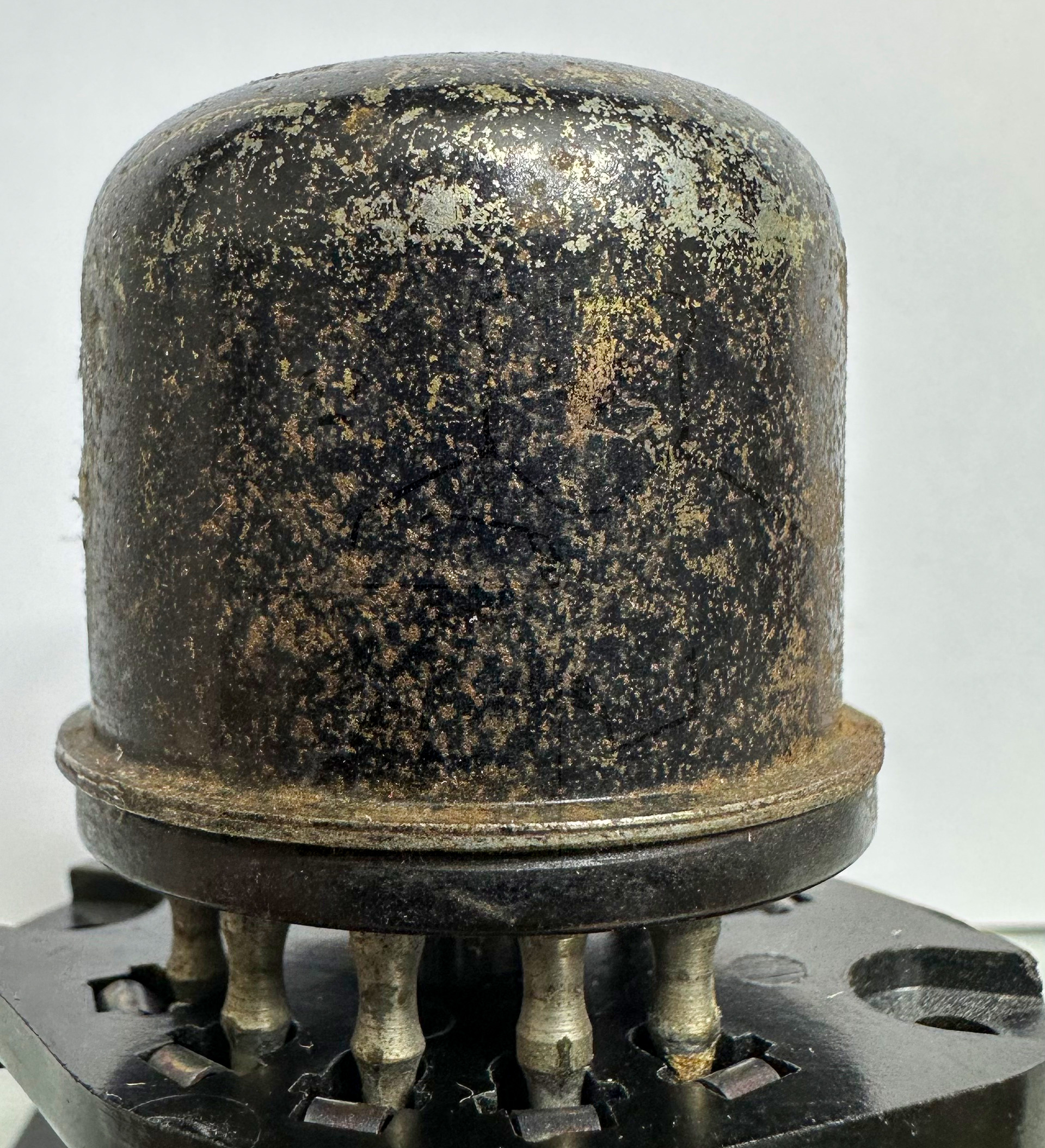

Daten und Bilder der Röhre: EDD111

🔎 Beschreibung der Röhre: EDD111

Name	EDD111
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt

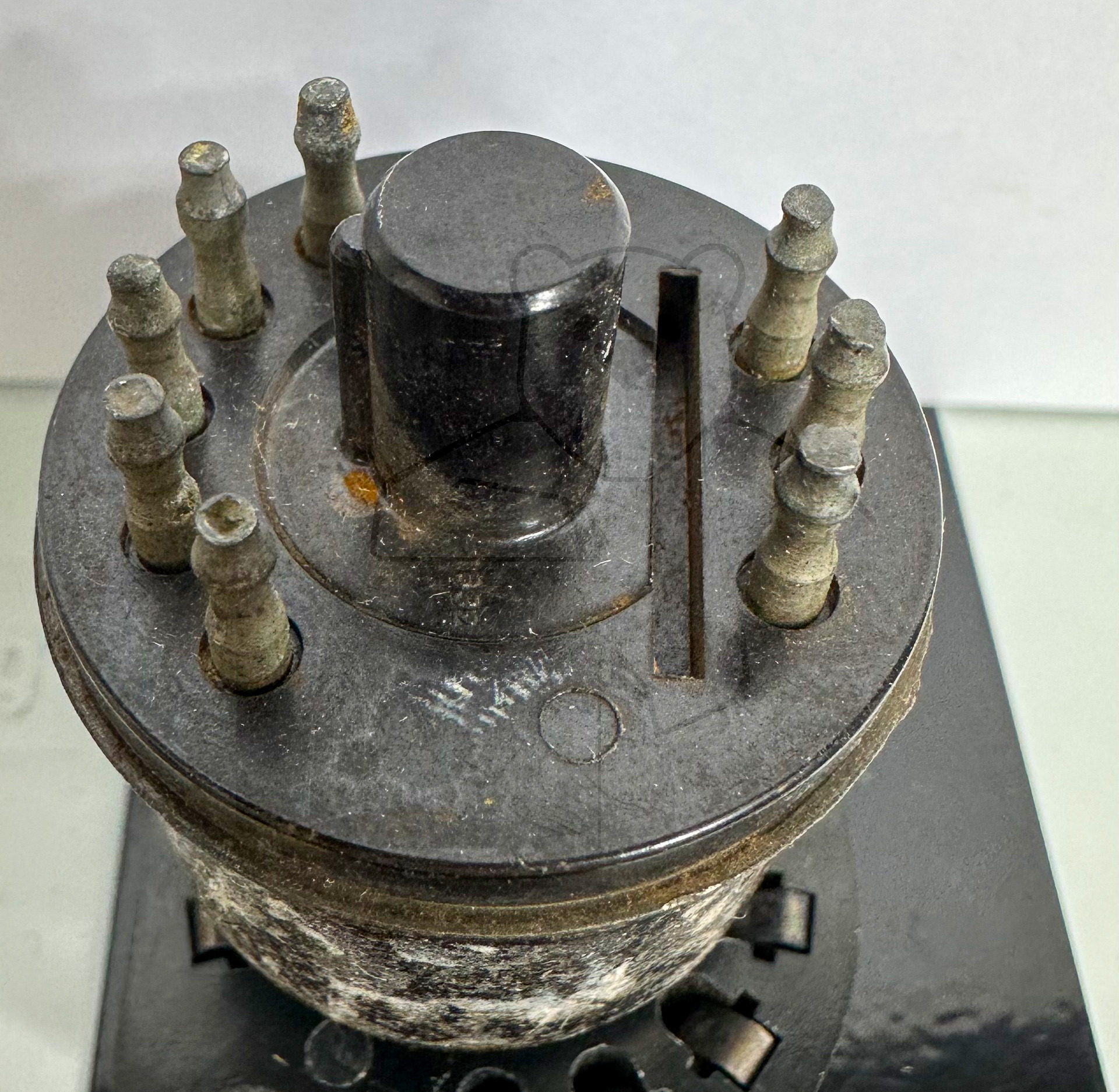

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Die → EDD111 ist eine Behördenröhre und für Gegentakt-A-Verstärker ausgelegt. Die → EDD11 ist in der Beschaltung identisch, aber für Gegentakt-B-Verstärker ausgelegt mit einem etwas niedrigeren Anodenstrom. Die wichtigsten Daten der → EDD111 (Danke an Hans-Thomas Schmidt) Pro System: Anode. 250V 9mA, max. 2W, max. 250V Gitter: -8V Kathodenwiderstand: 900 Ohm Steilheit: 2,3 mA/V Durchgriff: 4,5% Innenwiderstand: 7,7 kOhm
Letzte Änderung	09.06.2017 22:04:04

🔎 Beschreibung der Systeme für die Röhre: EDD111

	System 1	System 2
Kathode	8	8
Gitter 1	7	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	5
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Endtriode	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

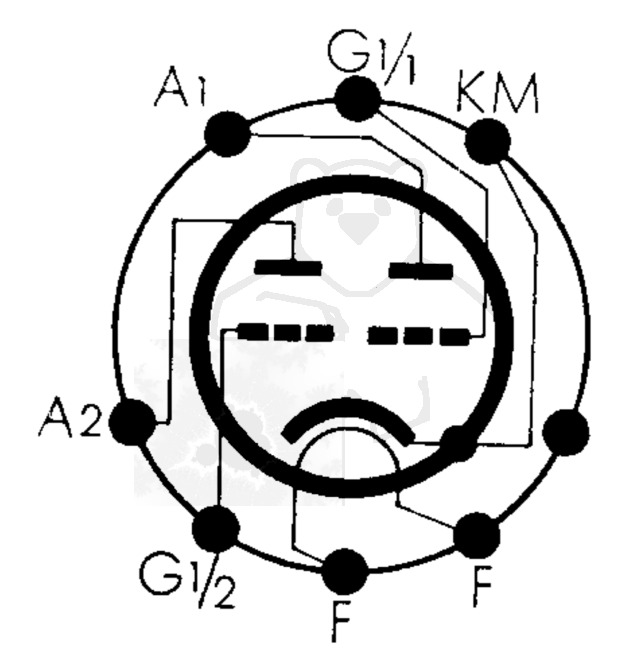

🔎 Sockelschaltung der EDD111
