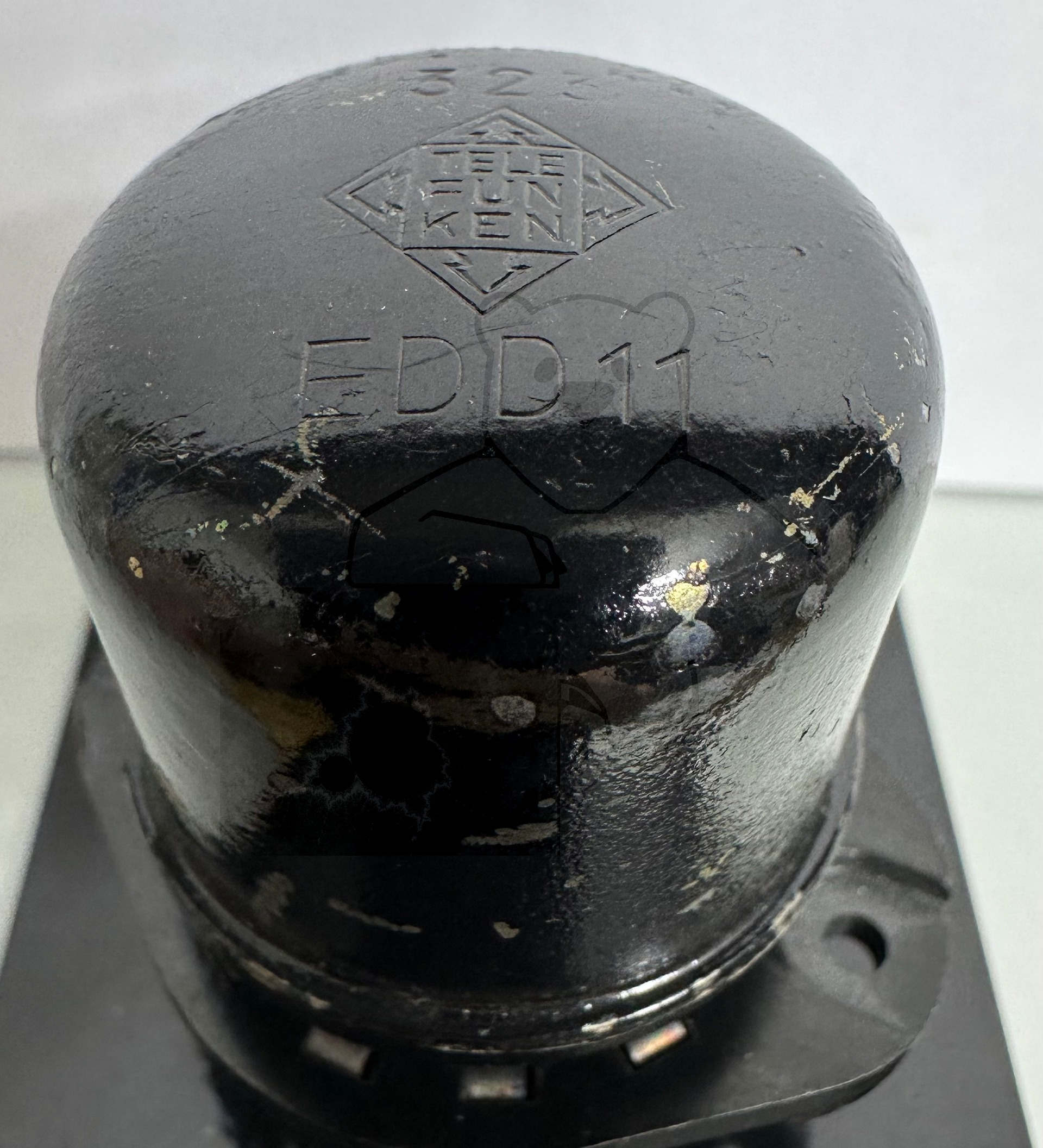

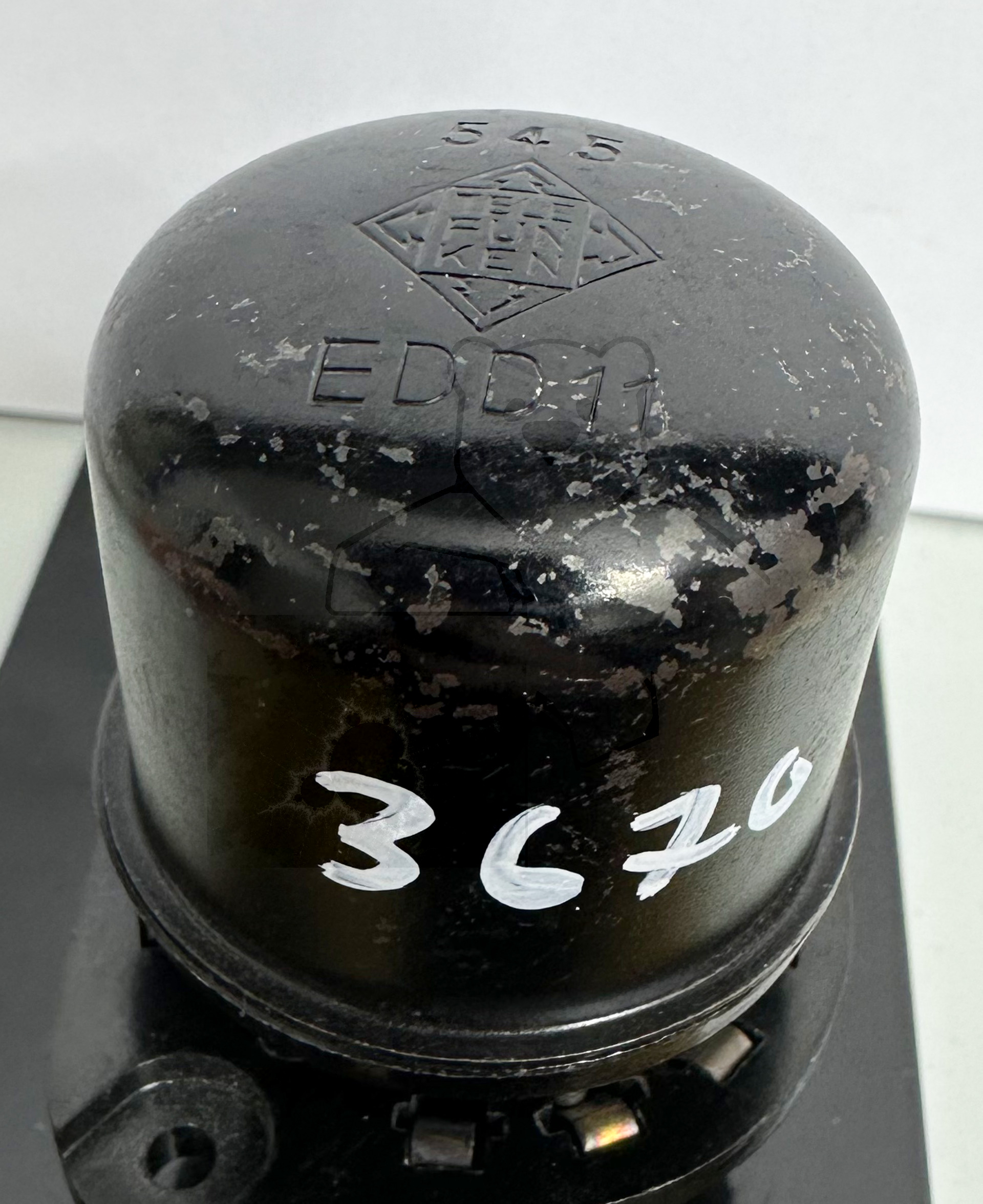

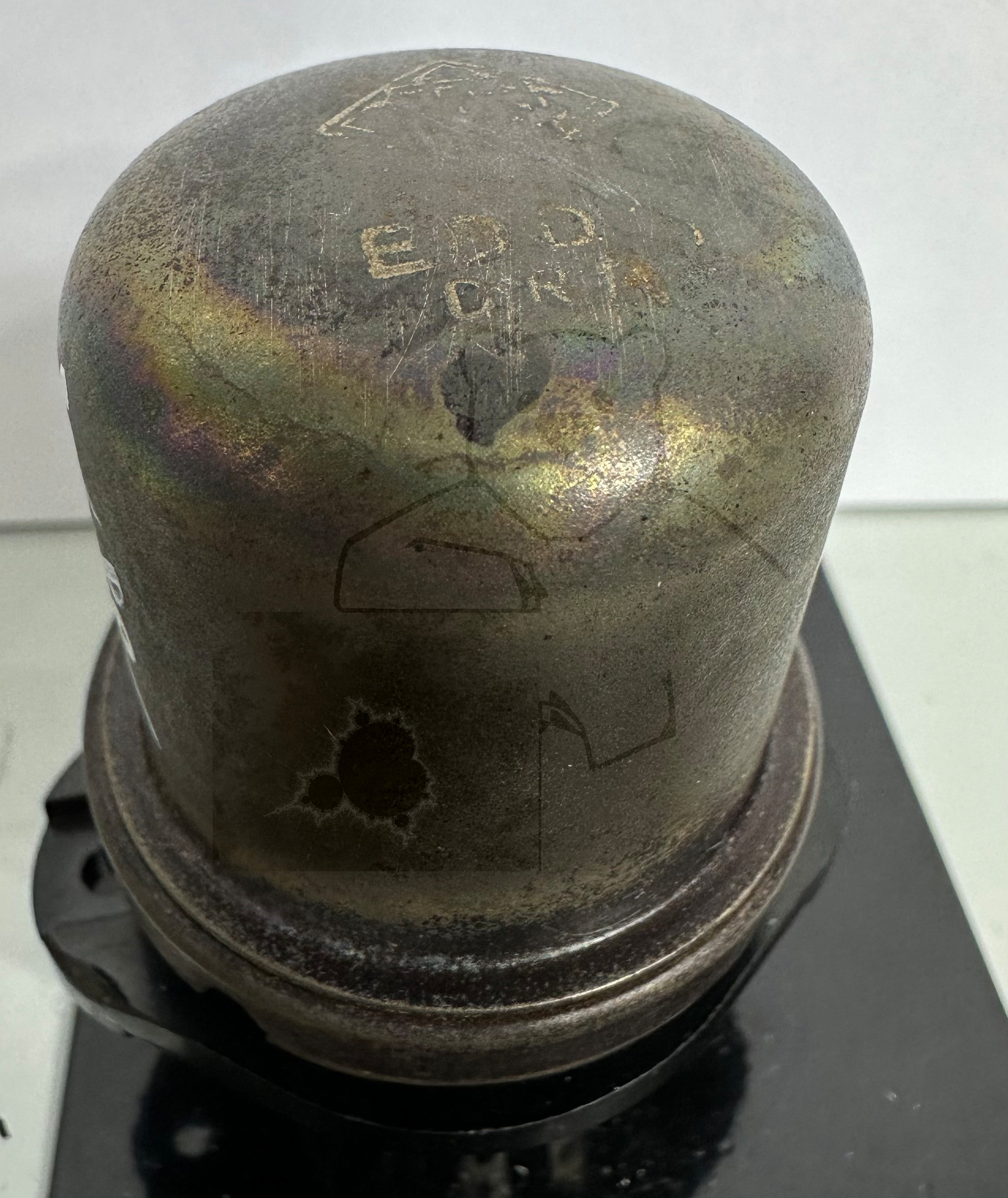

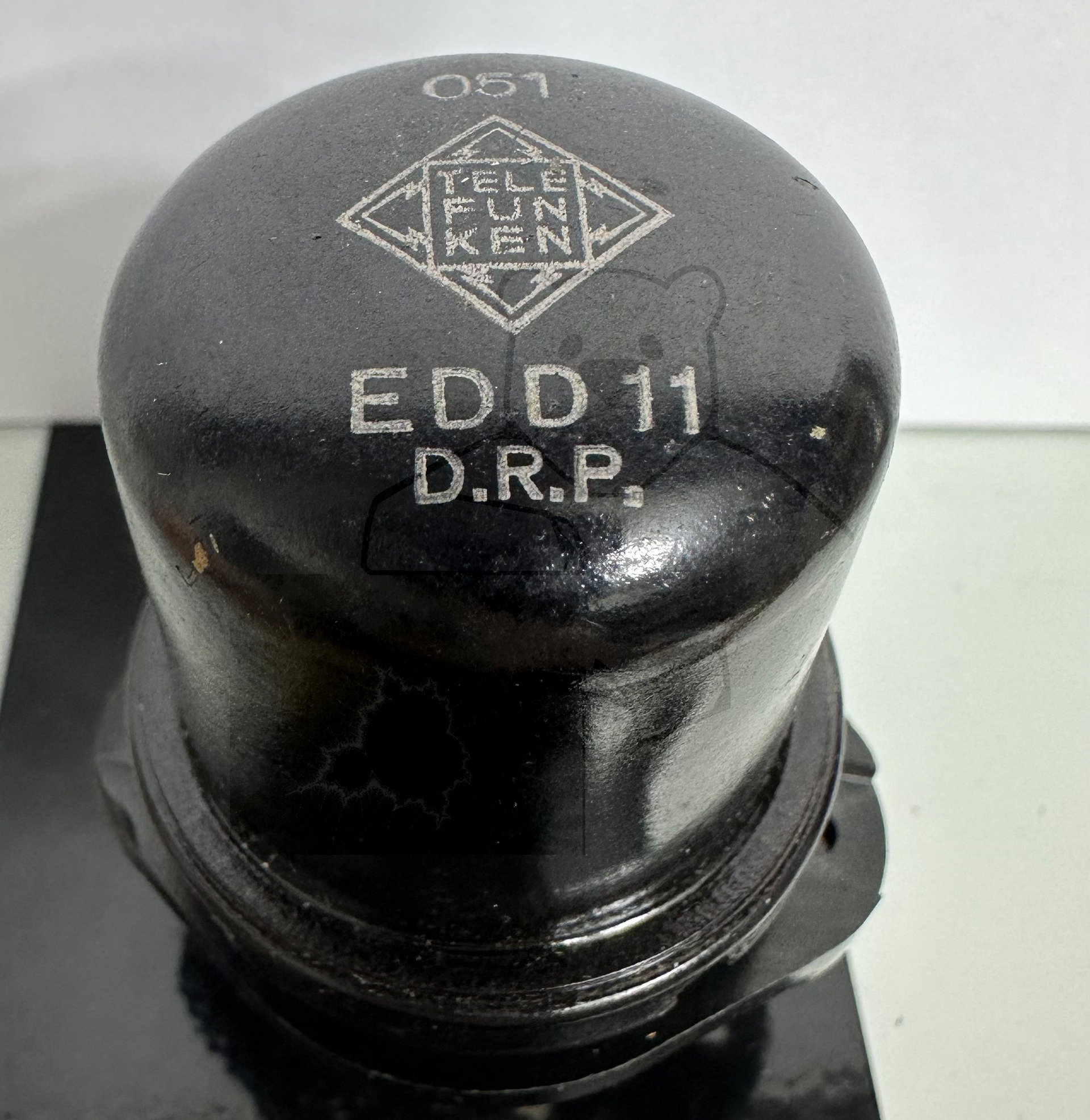

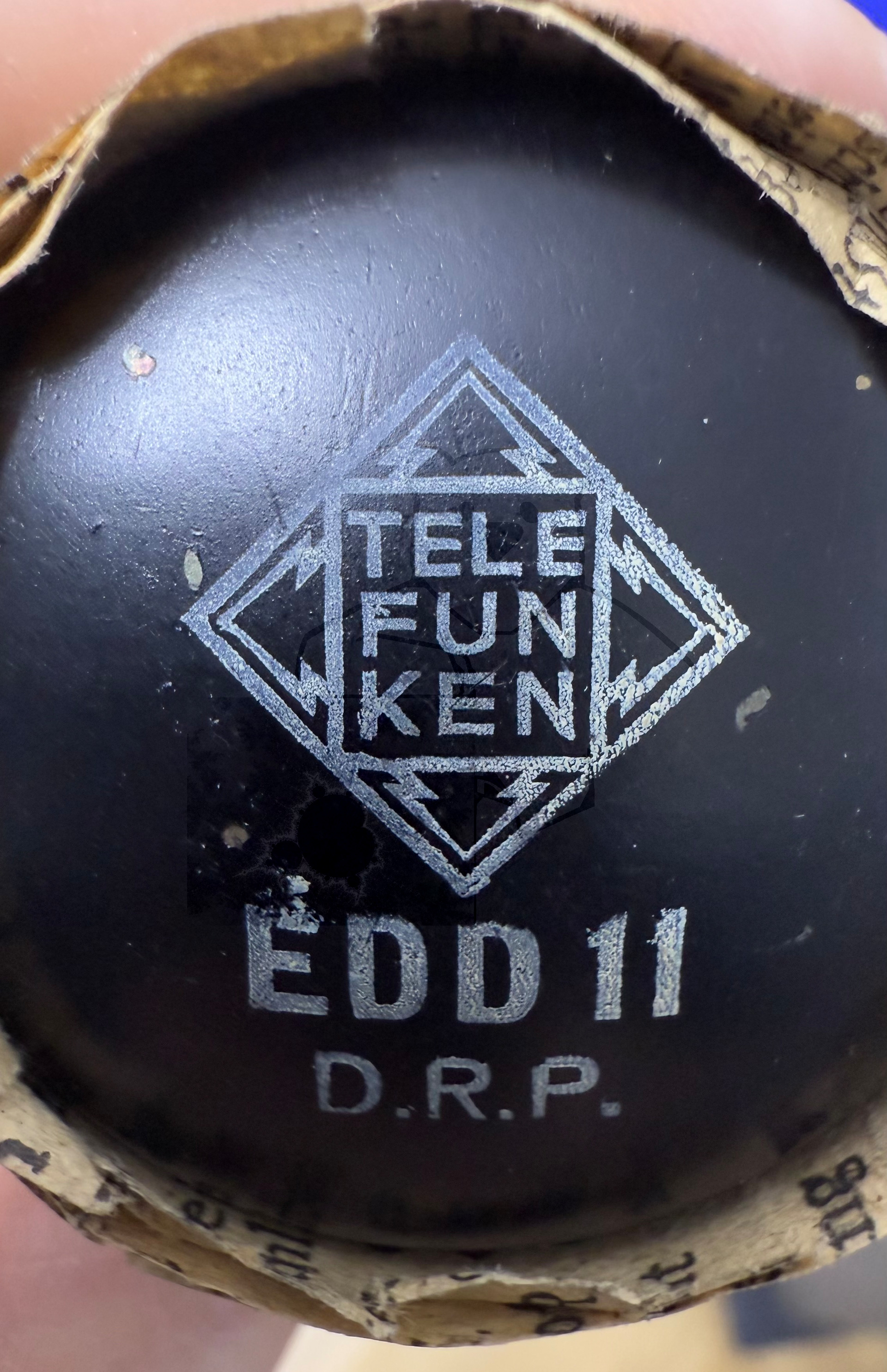

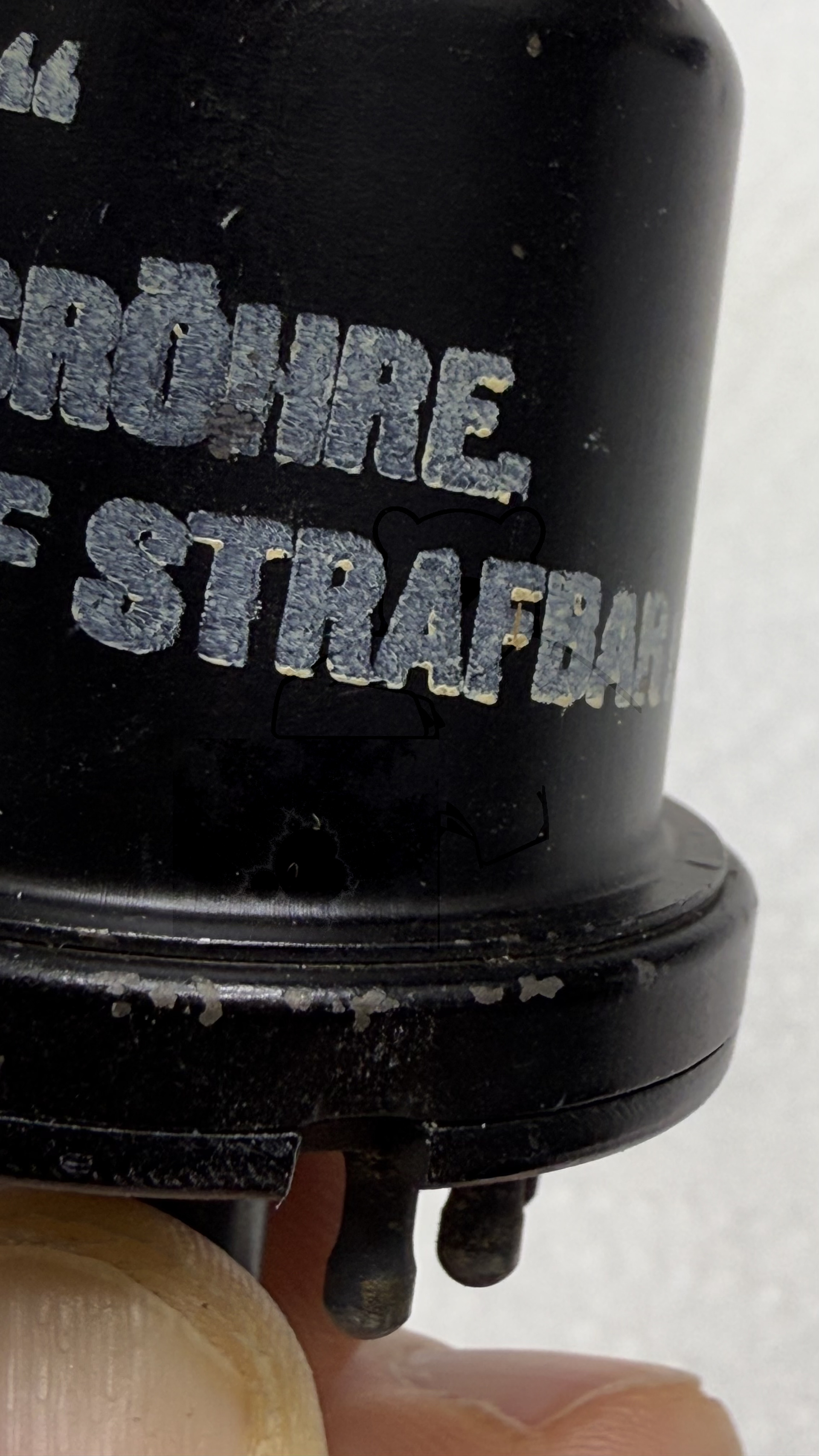

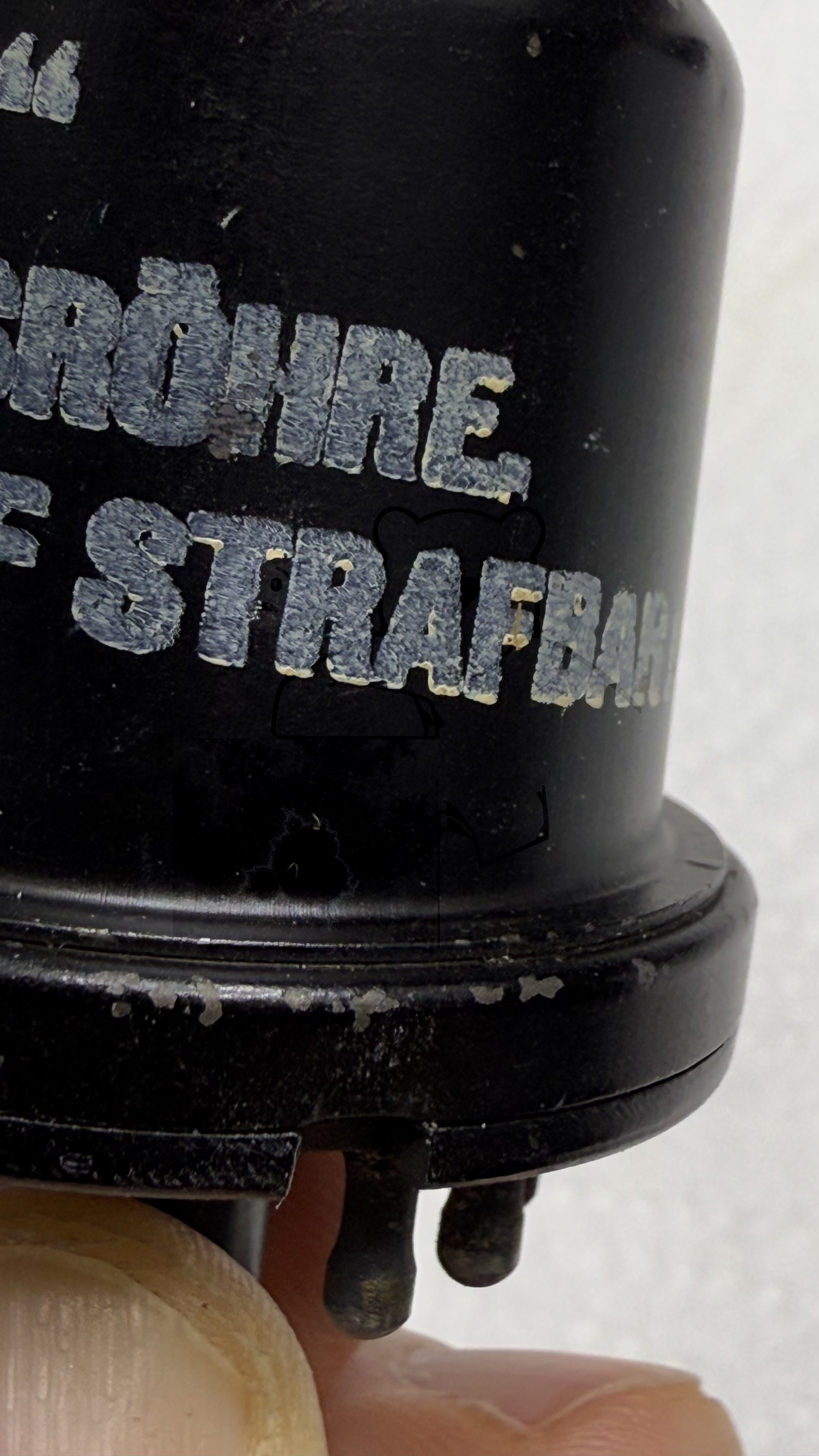

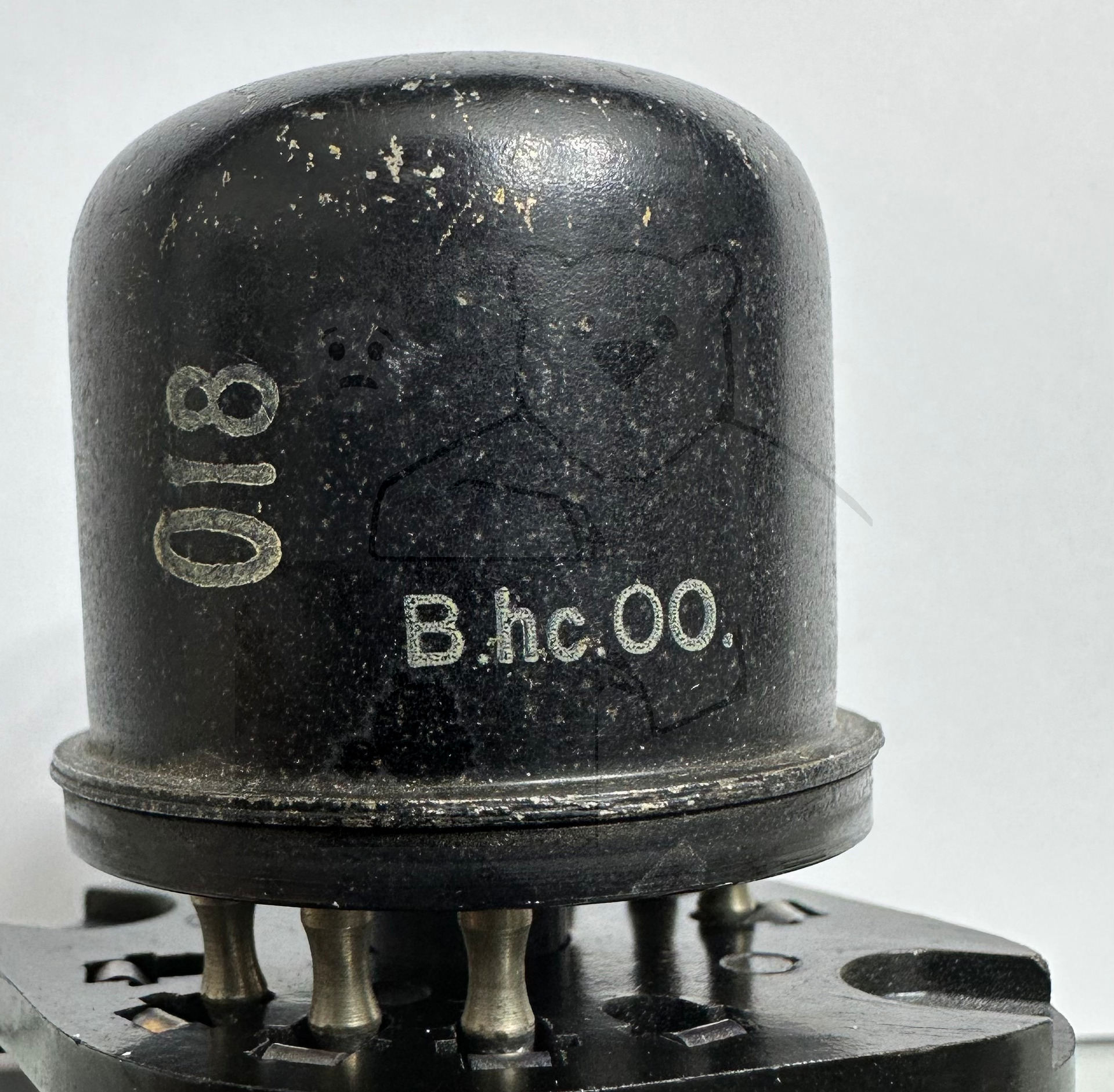

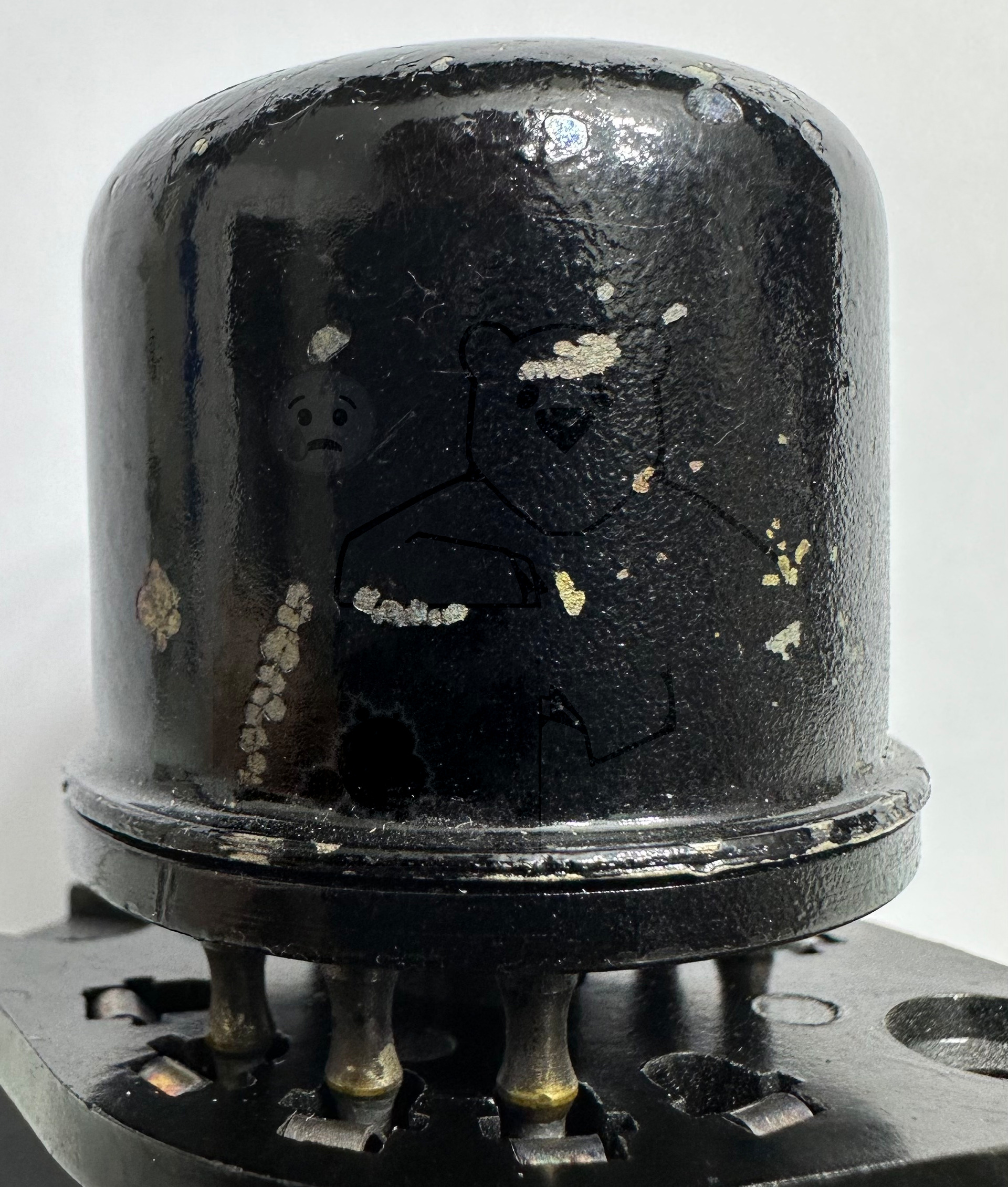

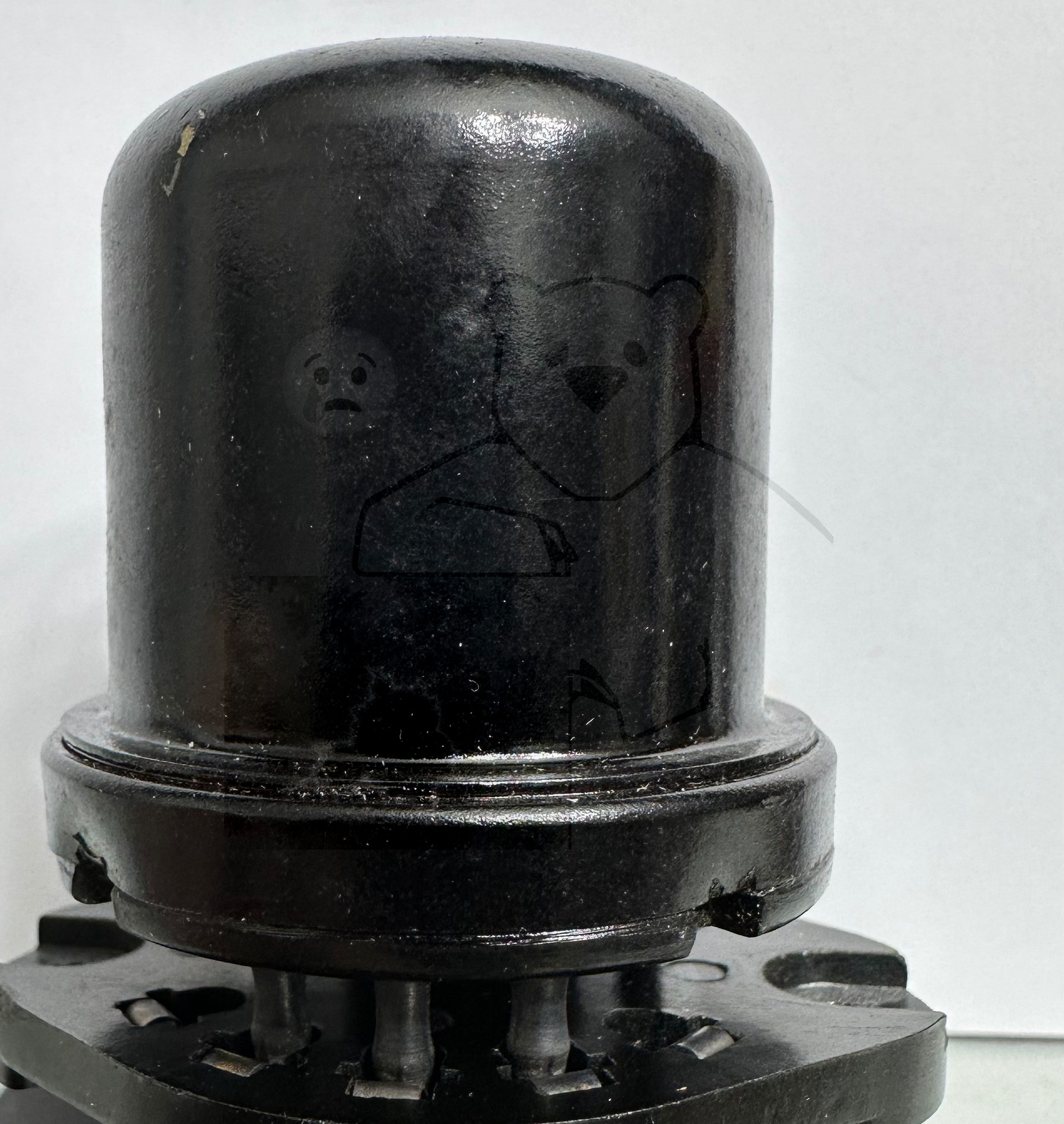

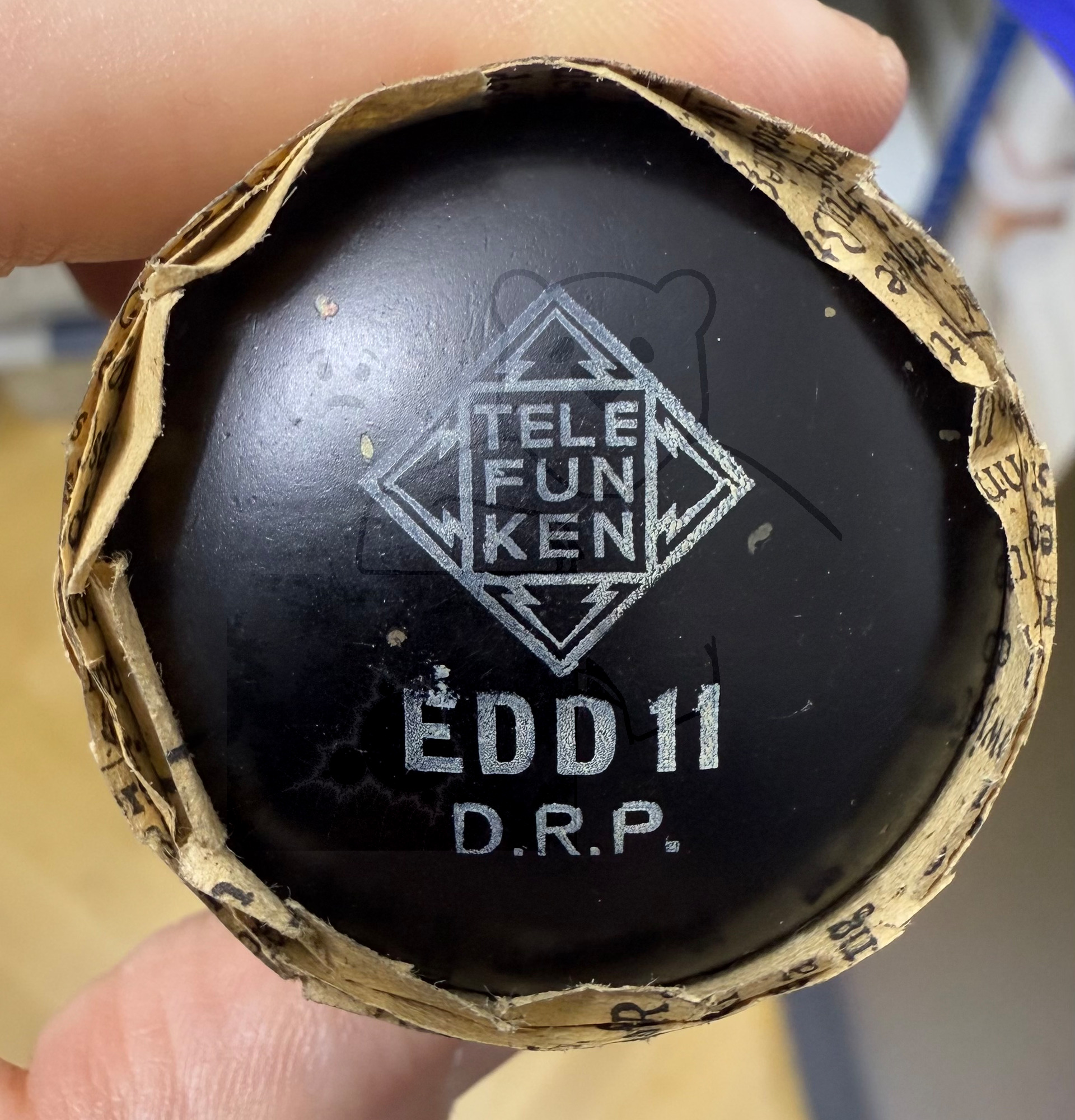

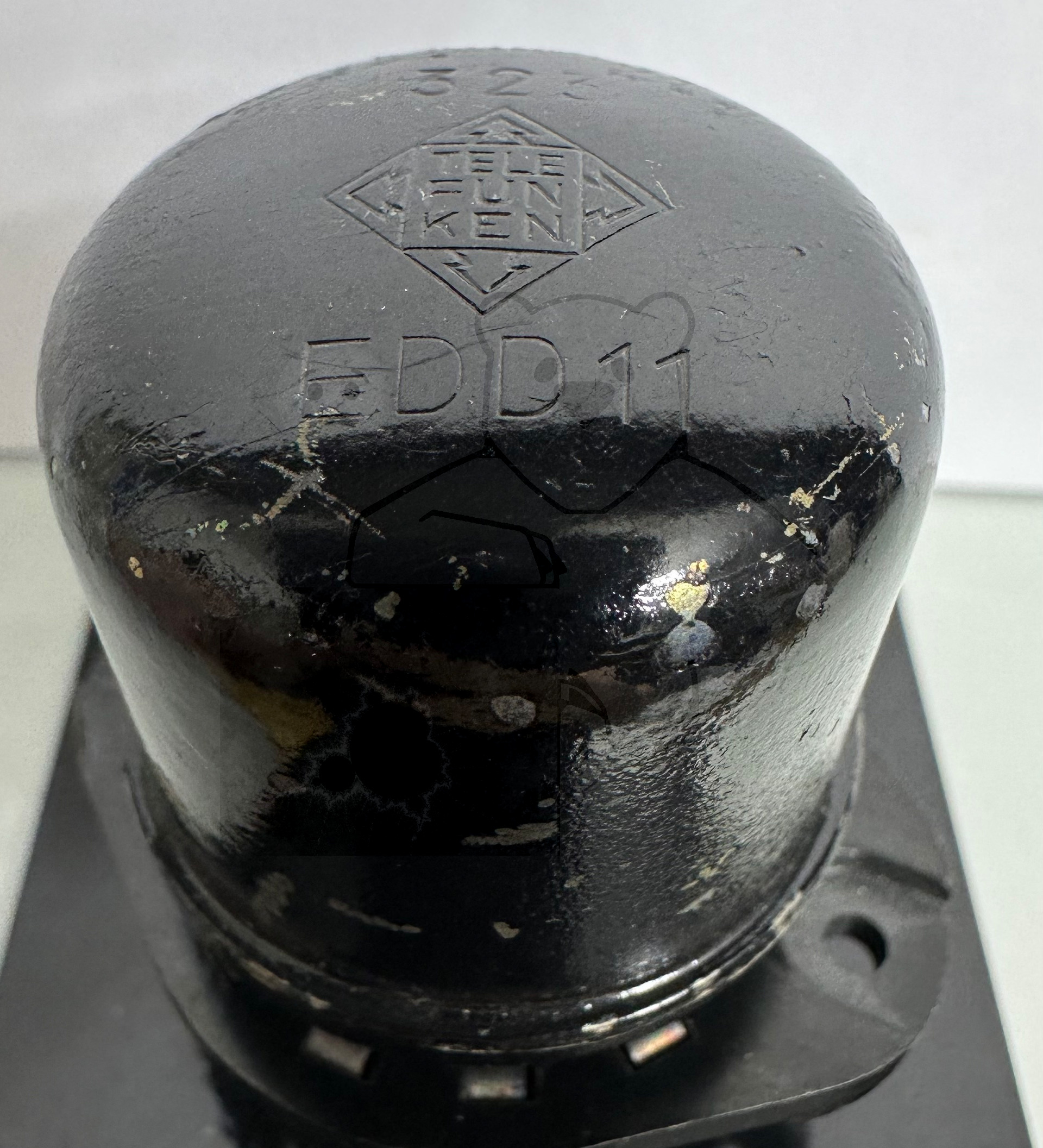

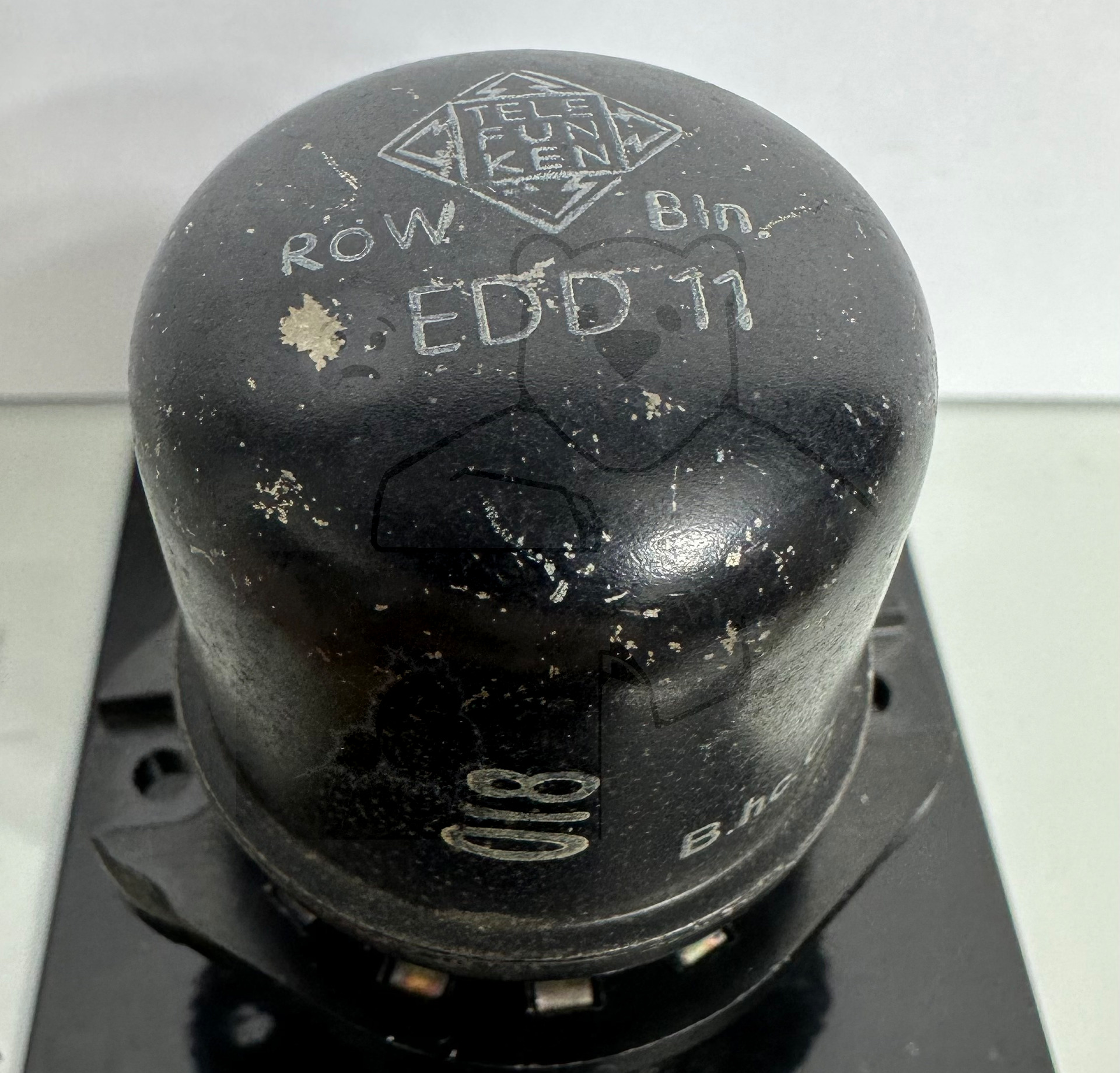

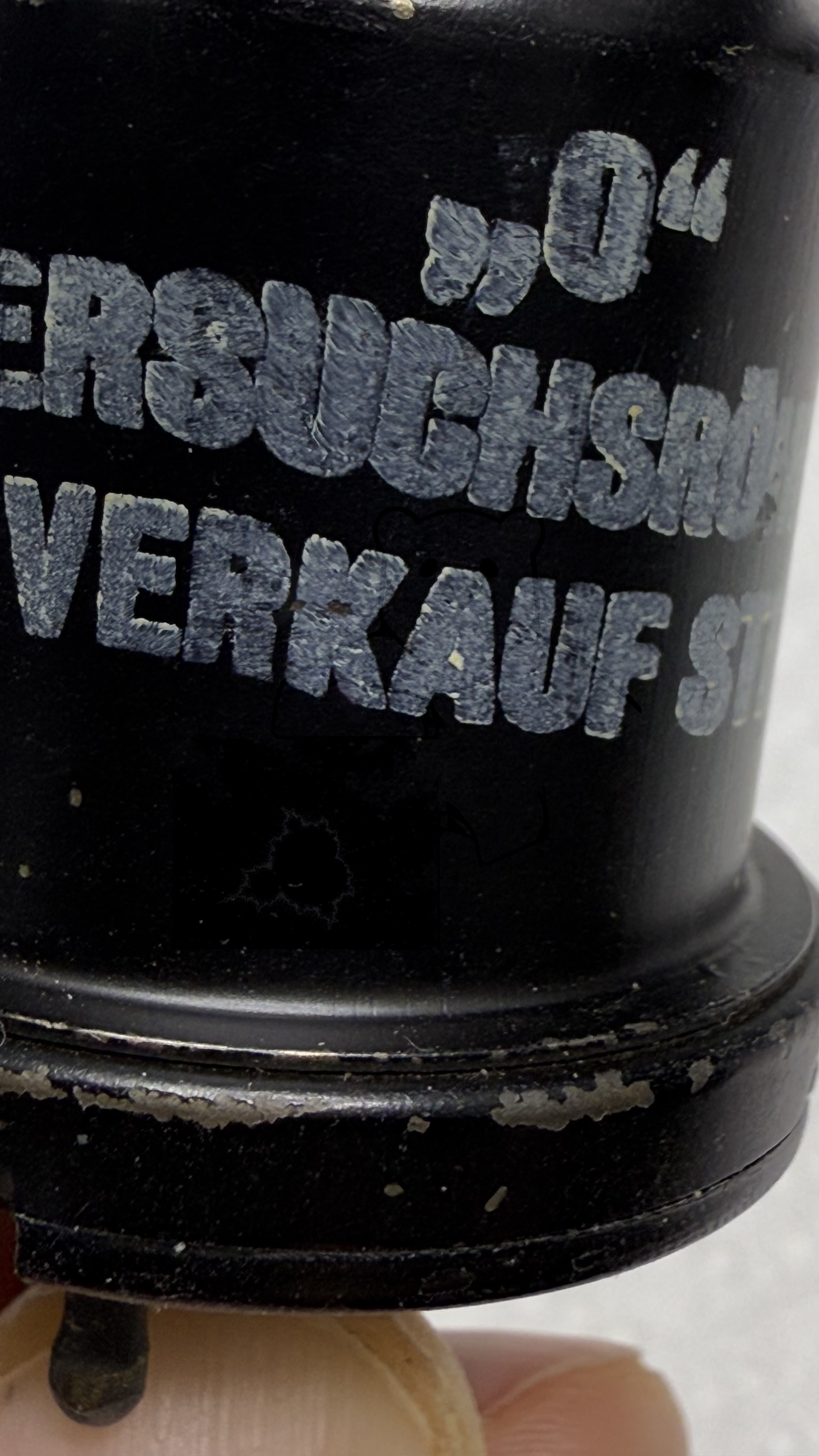

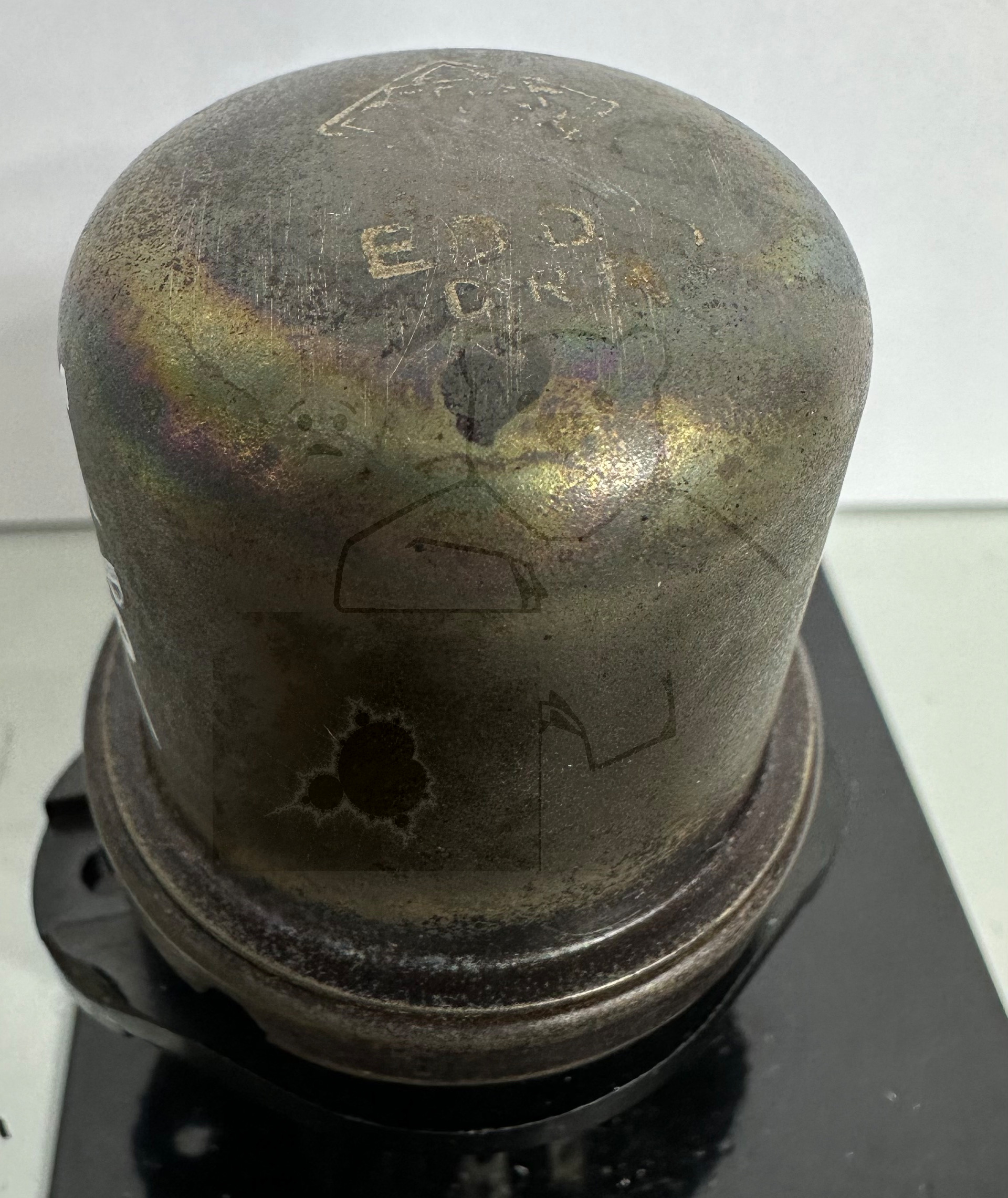

Daten und Bilder der Röhre: EDD11

🔎 Beschreibung der Röhre: EDD11

Name	EDD11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt

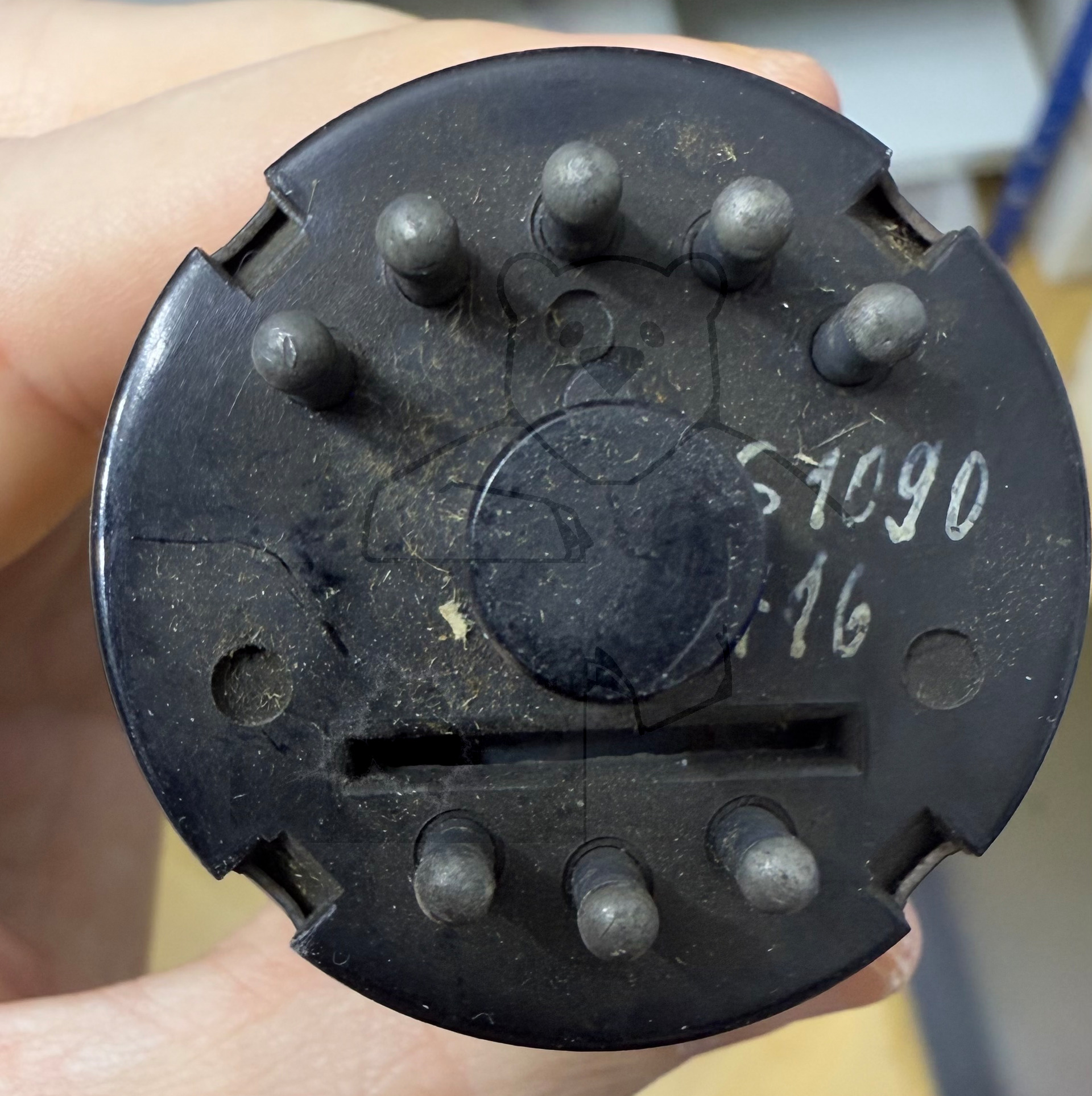

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Die → EDD11 ist für Gegentakt-B-Verstärker ausgelegt. Eingesetzt wurde Sie meist in Autoempfängern. Die → EDD111 ist jedoch eine Behördenröhre und in der Beschaltung identisch. Aber für Gegentakt-A-Verstärker ausgelegt mit einem etwas höhreren Anodenstrom.
Letzte Änderung	09.06.2017 22:04:18

🔎 Beschreibung der Systeme für die Röhre: EDD11

	System 1	System 2
Kathode	8	8
Gitter 1	7	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	5
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Endtriode	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EDD11

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EDD11

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EDD11
Anwendung EDD11.pdf (158 kB)
Datenblatt EDD11 Telefunken.pdf (271 kB)
Pruefkarte EDD11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EDD11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EDD11 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
