đ Beschreibung der Röhre: EDD11 Inventarnummer: 06113
| Name | â EDD11 đș Mit Video |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,4 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | Die â EDD11 ist fĂŒr Gegentakt-B-VerstĂ€rker ausgelegt. Eingesetzt wurde Sie meist in AutoempfĂ€ngern. Die â EDD111 ist jedoch eine Behördenröhre und in der Beschaltung identisch. Aber fĂŒr Gegentakt-A-VerstĂ€rker ausgelegt mit einem etwas höhreren Anodenstrom. |
| Informationen | FĂŒhrungszapfen abgebrochen, Pumpstutzen ok |
| Kenn Nummer | 5 |
| Ătz- Produktionscode | gu |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110b |
đ Beschreibung der Systeme fĂŒr die Röhre: EDD11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | 4 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Endtriode |
â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EDD11
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu EDD11
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EDD11
Anwendung EDD11.pdf (158 kB)
Datenblatt EDD11 Telefunken.pdf (271 kB)
Pruefkarte EDD11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EDD11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EDD11 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EDD11

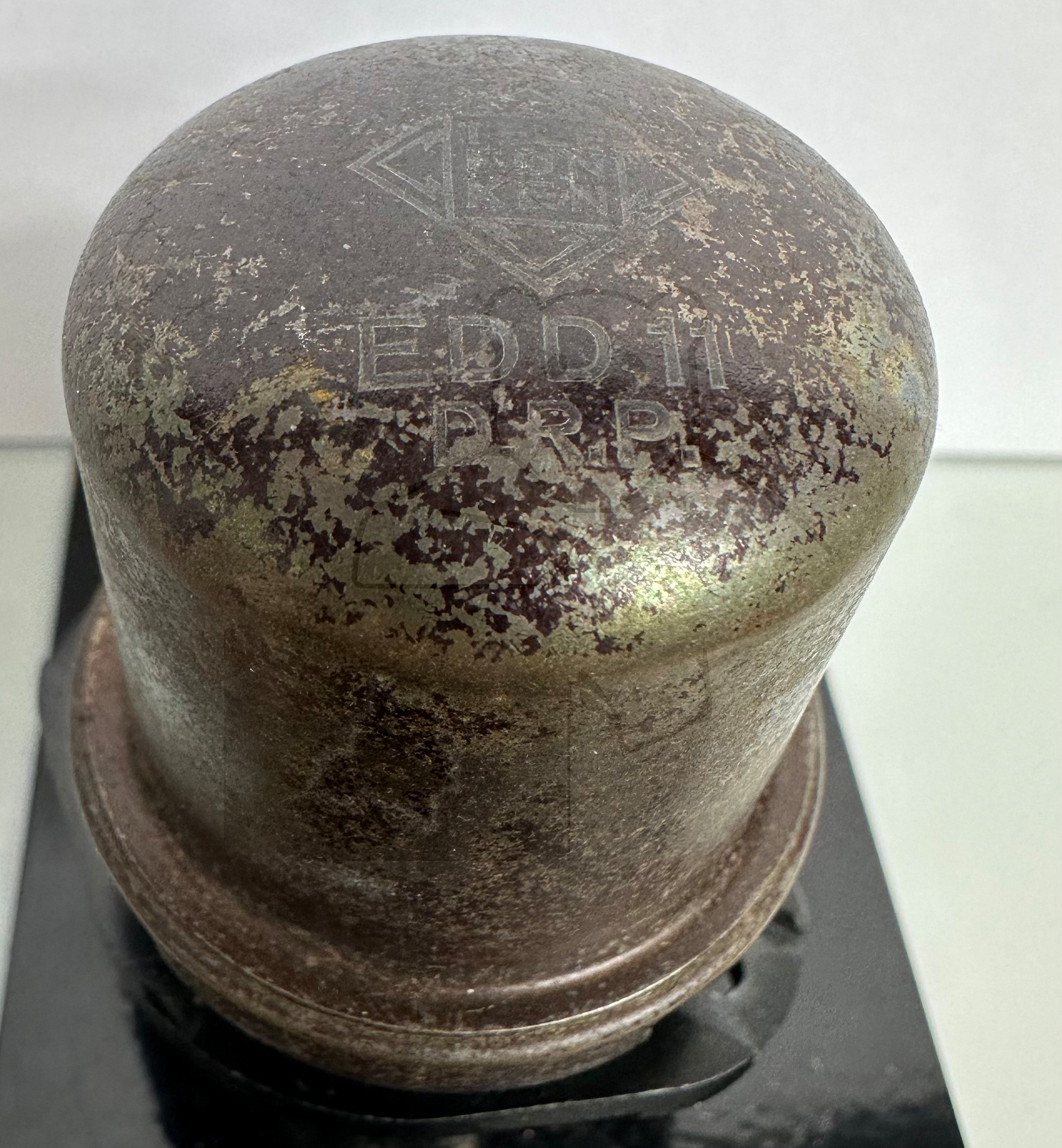

Röhre EDD11 #6113 Bild 1
