đ Beschreibung der Röhre: EDD11 Inventarnummer: 03670
| Name | â EDD11 đș Mit Video |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,4 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | Die â EDD11 ist fĂŒr Gegentakt-B-VerstĂ€rker ausgelegt. Eingesetzt wurde Sie meist in AutoempfĂ€ngern. Die â EDD111 ist jedoch eine Behördenröhre und in der Beschaltung identisch. Aber fĂŒr Gegentakt-A-VerstĂ€rker ausgelegt mit einem etwas höhreren Anodenstrom. |
| Informationen | |
| Kenn Nummer | 545 |
| Ătz- Produktionscode | ia c |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 15 44, BAL1964 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S37b |
đ Beschreibung der Systeme fĂŒr die Röhre: EDD11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | 4 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Endtriode |
â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EDD11
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu EDD11
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EDD11
Anwendung EDD11.pdf (158 kB)
Datenblatt EDD11 Telefunken.pdf (271 kB)
Pruefkarte EDD11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EDD11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EDD11 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EDD11
Röhre EDD11 #3670 Bild 1

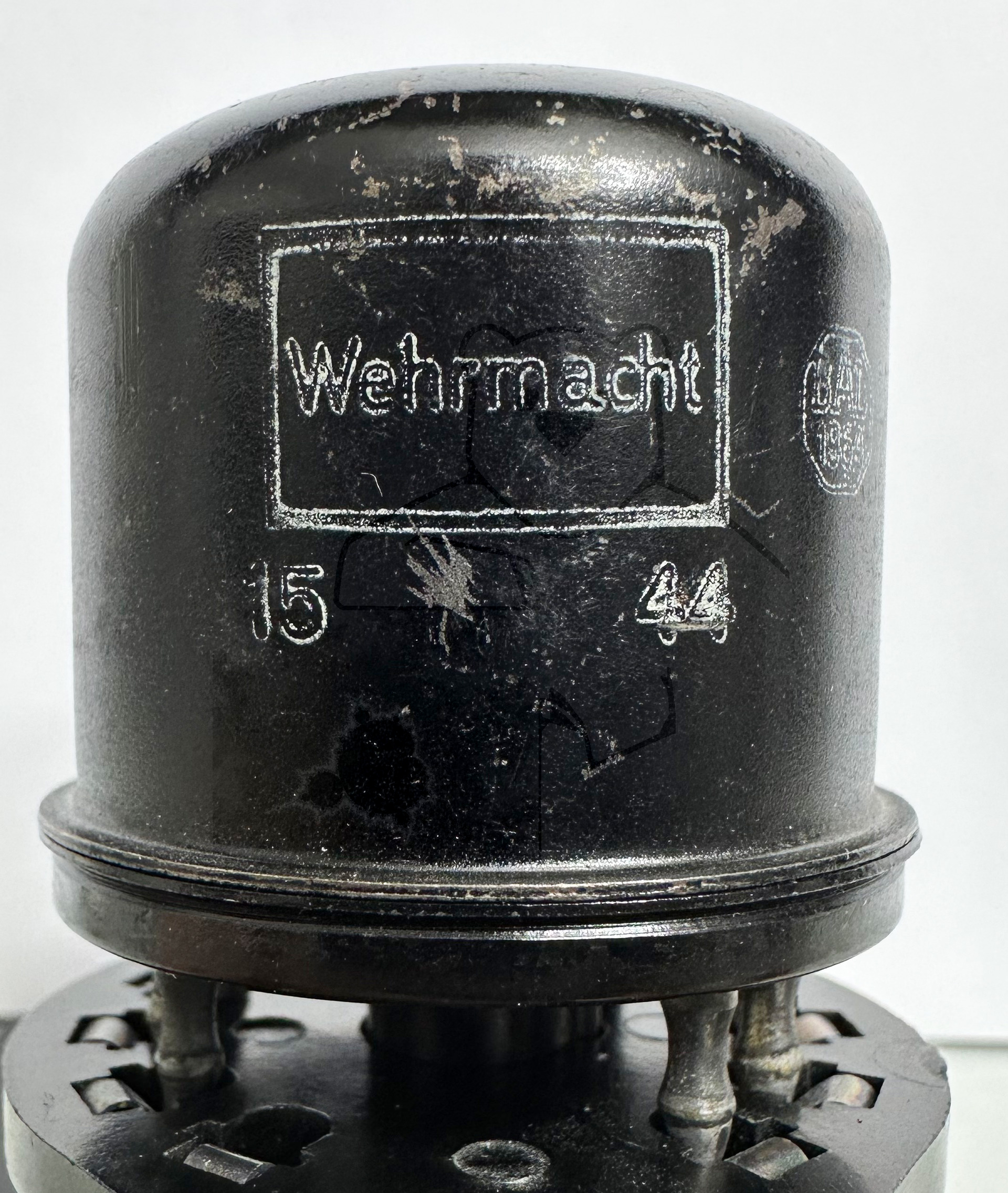

Röhre EDD11 #3670 Bild 2

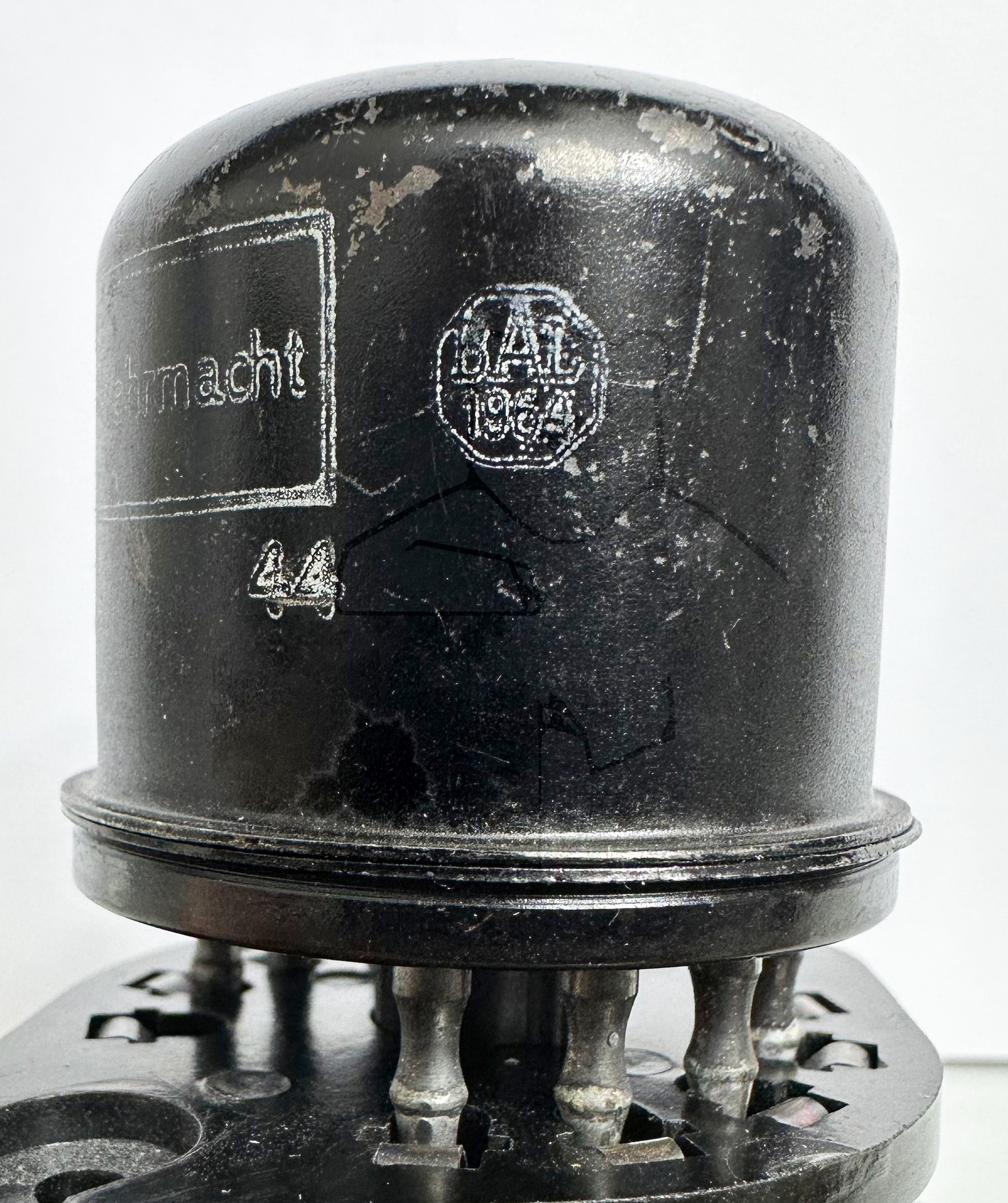

Röhre EDD11 #3670 Bild 3
