Daten und Bilder der Röhre: XM1000

🔎 Beschreibung der Röhre: XM1000

Name	XM1000
Vergleichsname
Heizspannung (Volt)	1,5
Heizstrom (Ampère)	0,11
Art der Heizung	Direkt

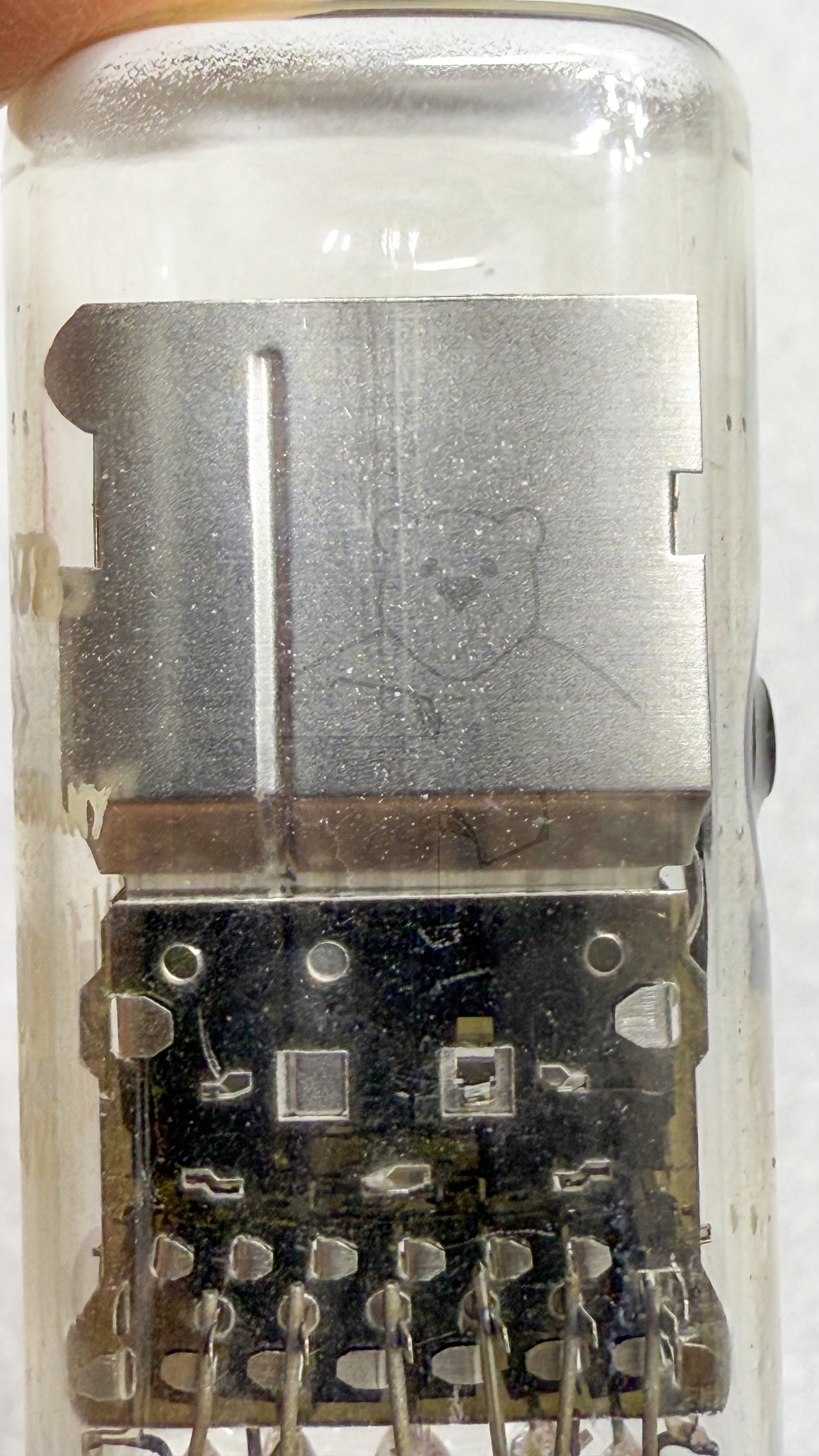

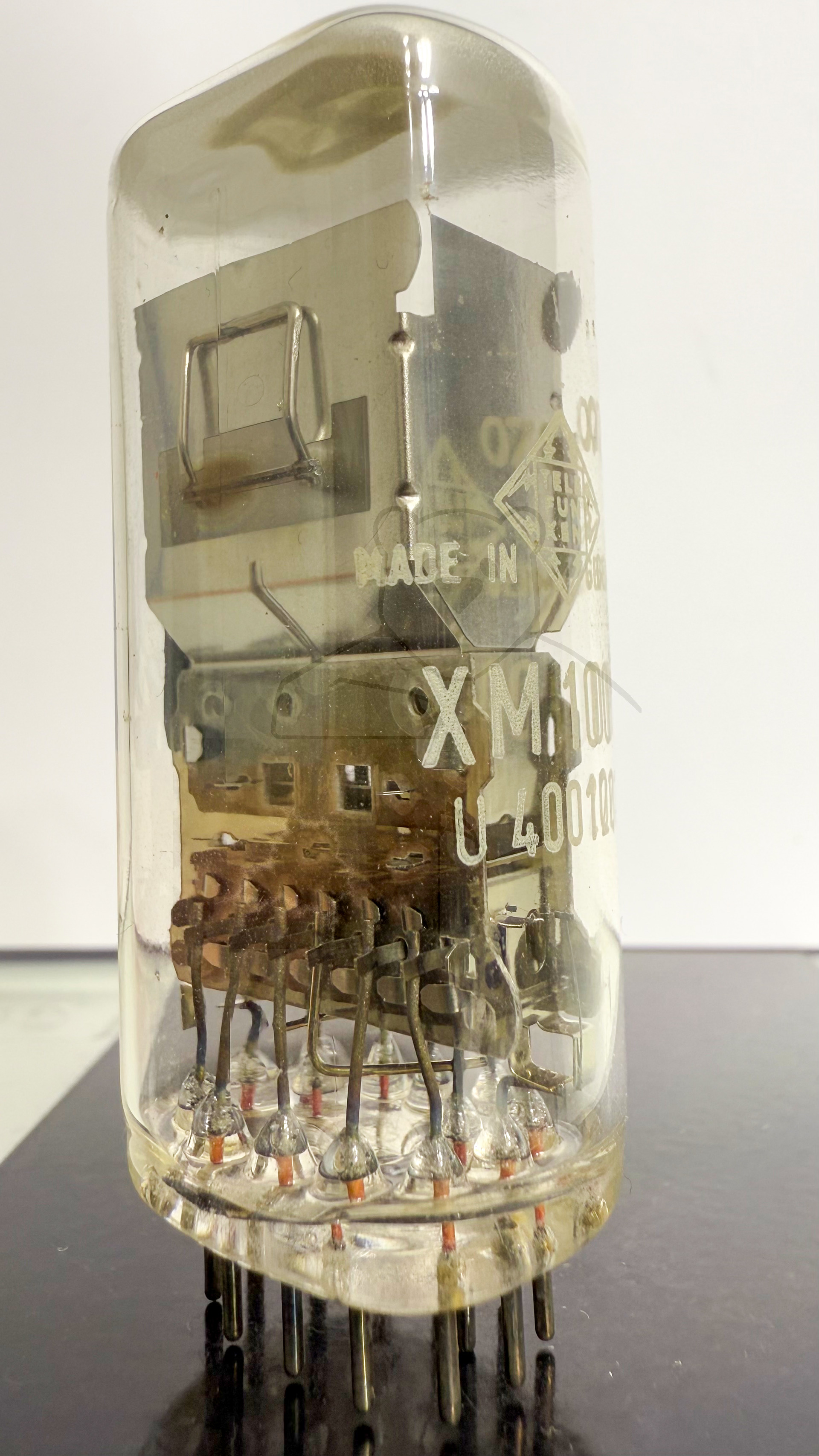

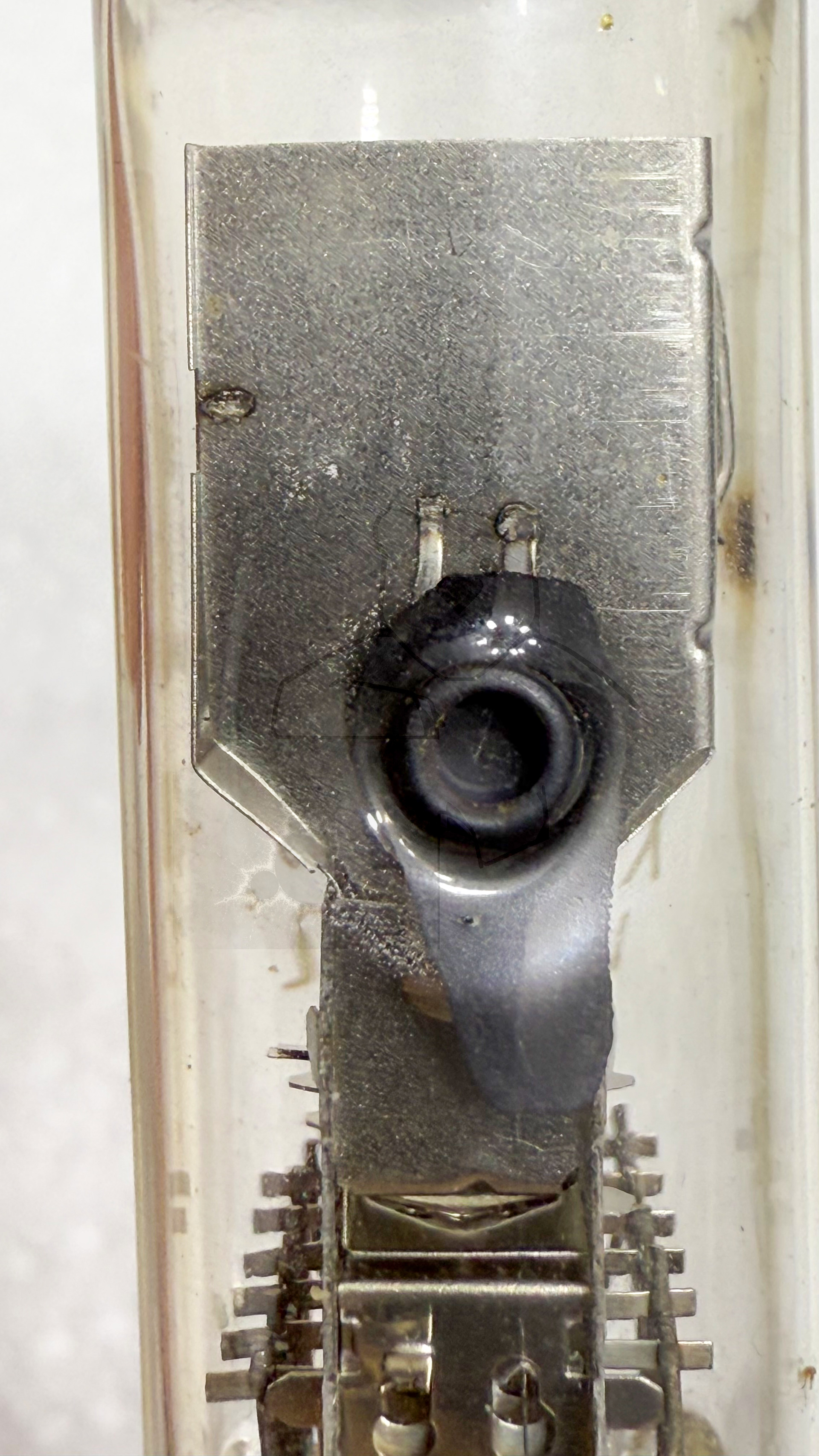

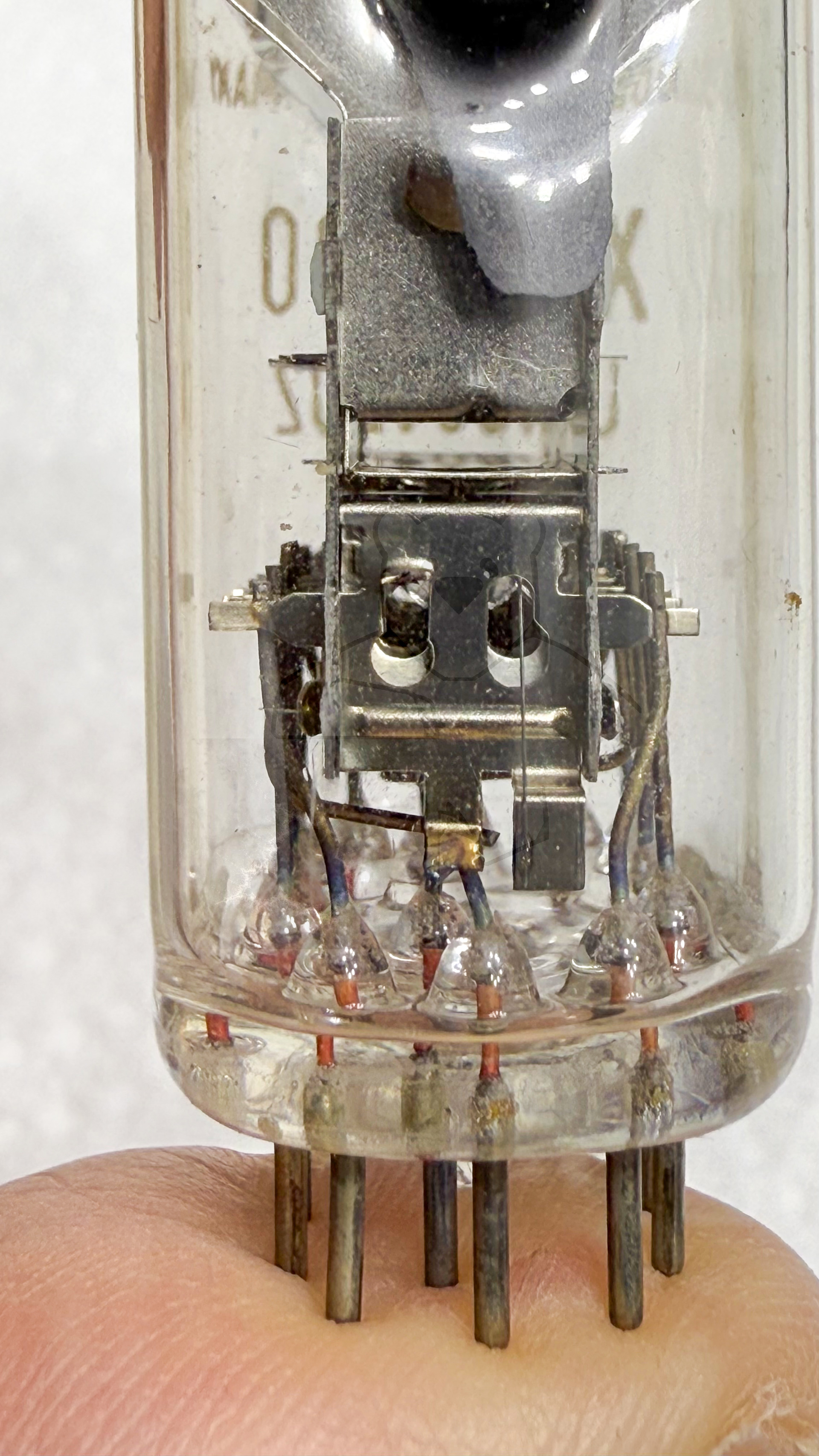

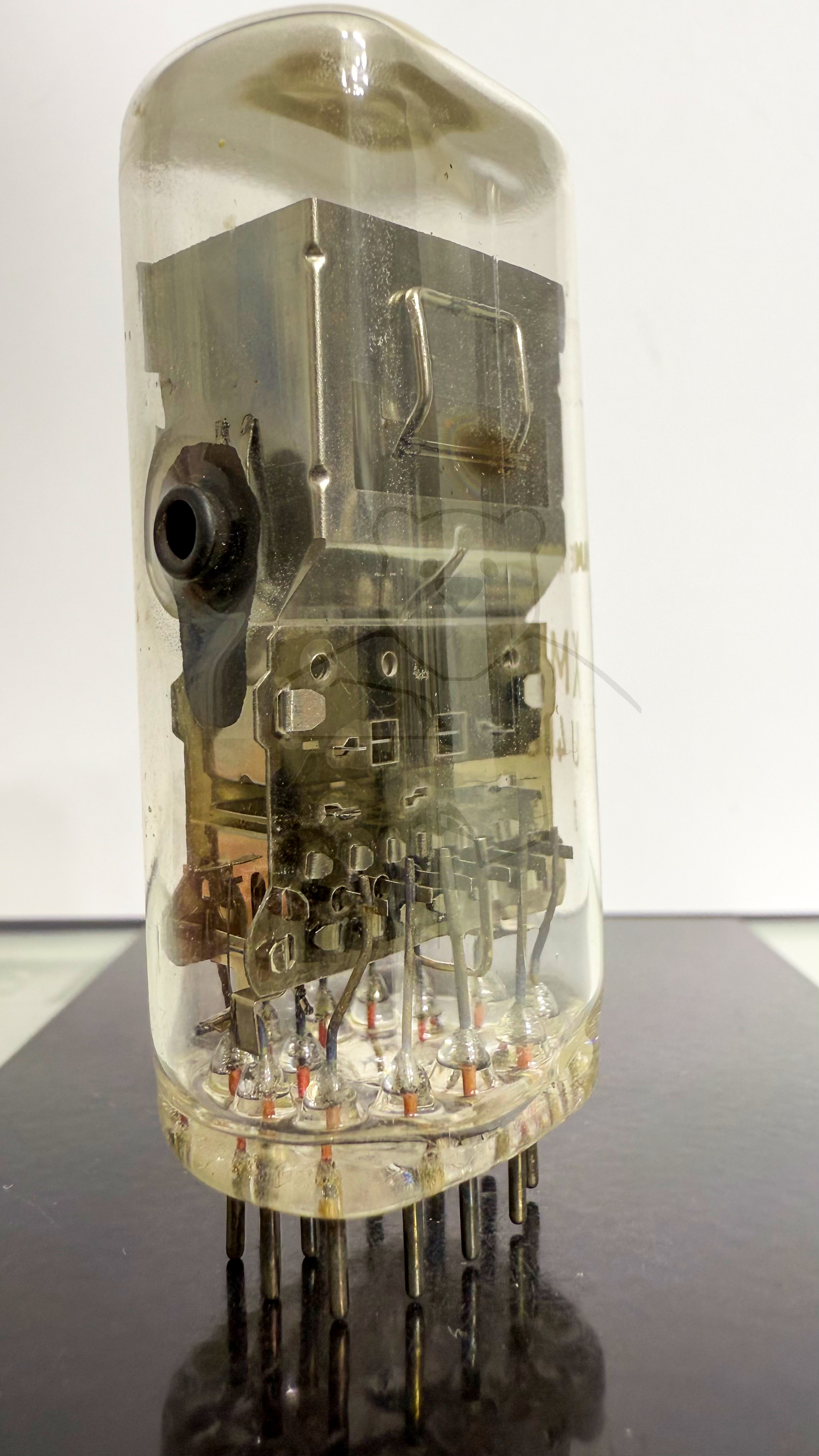

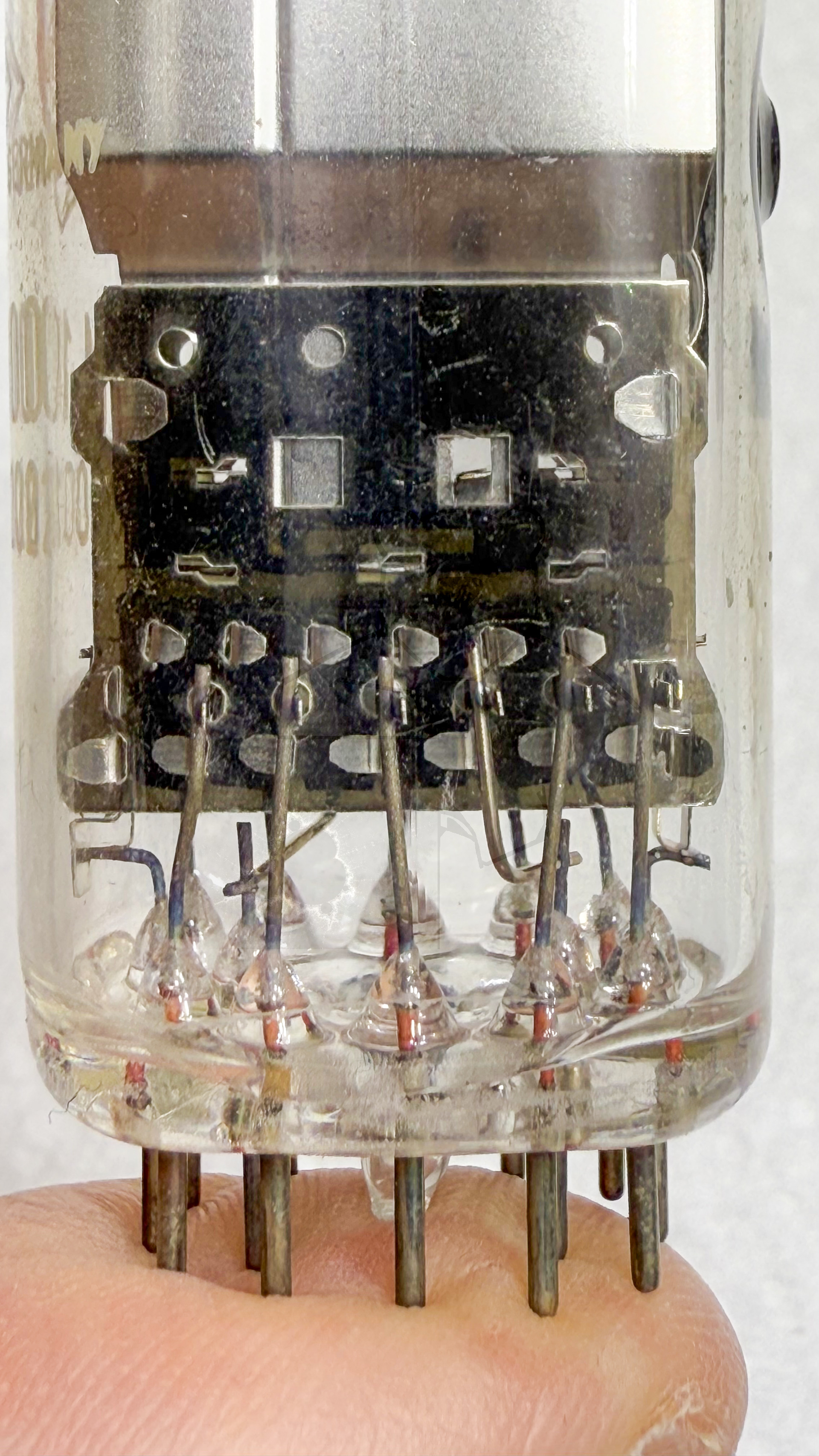

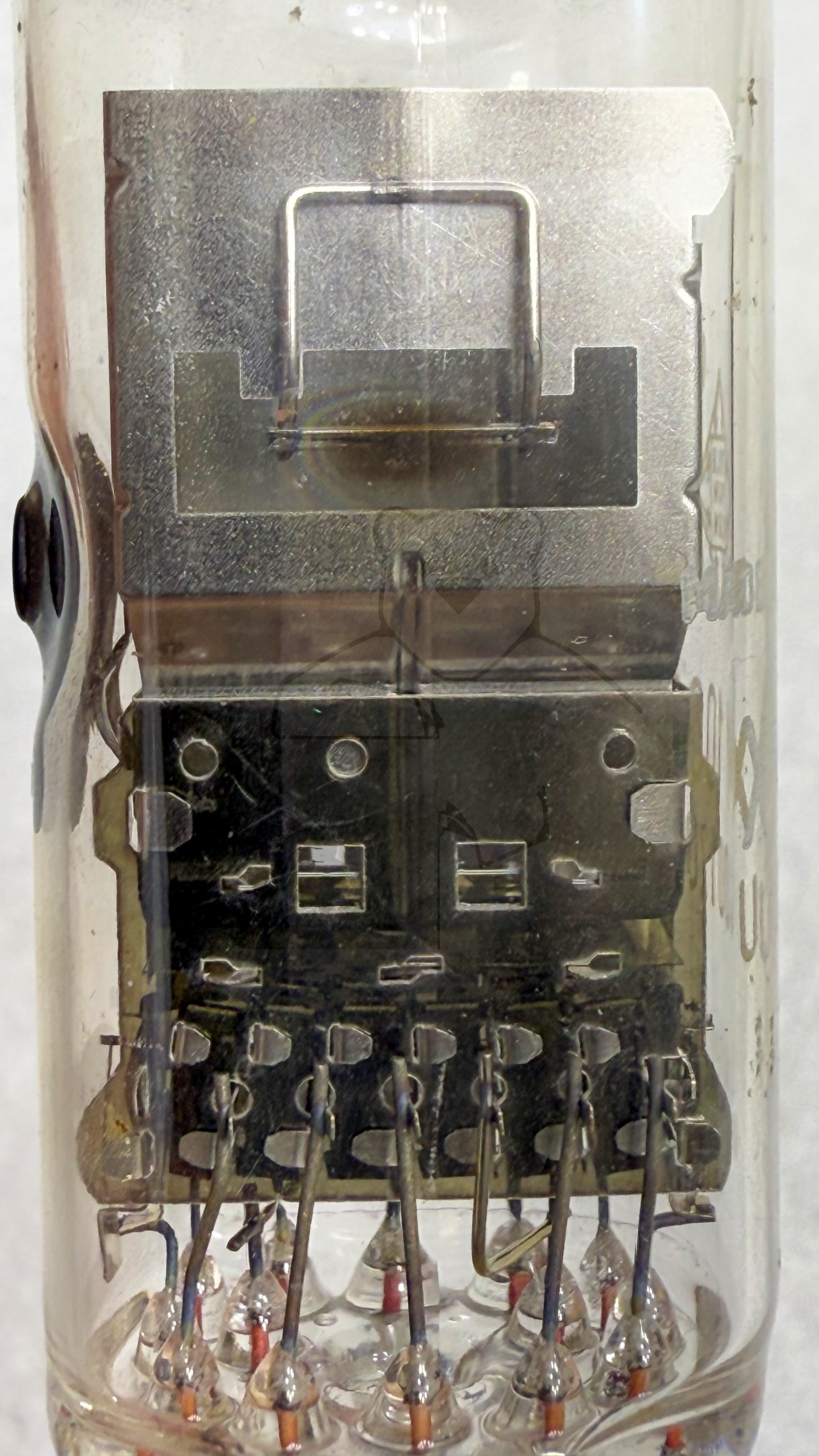

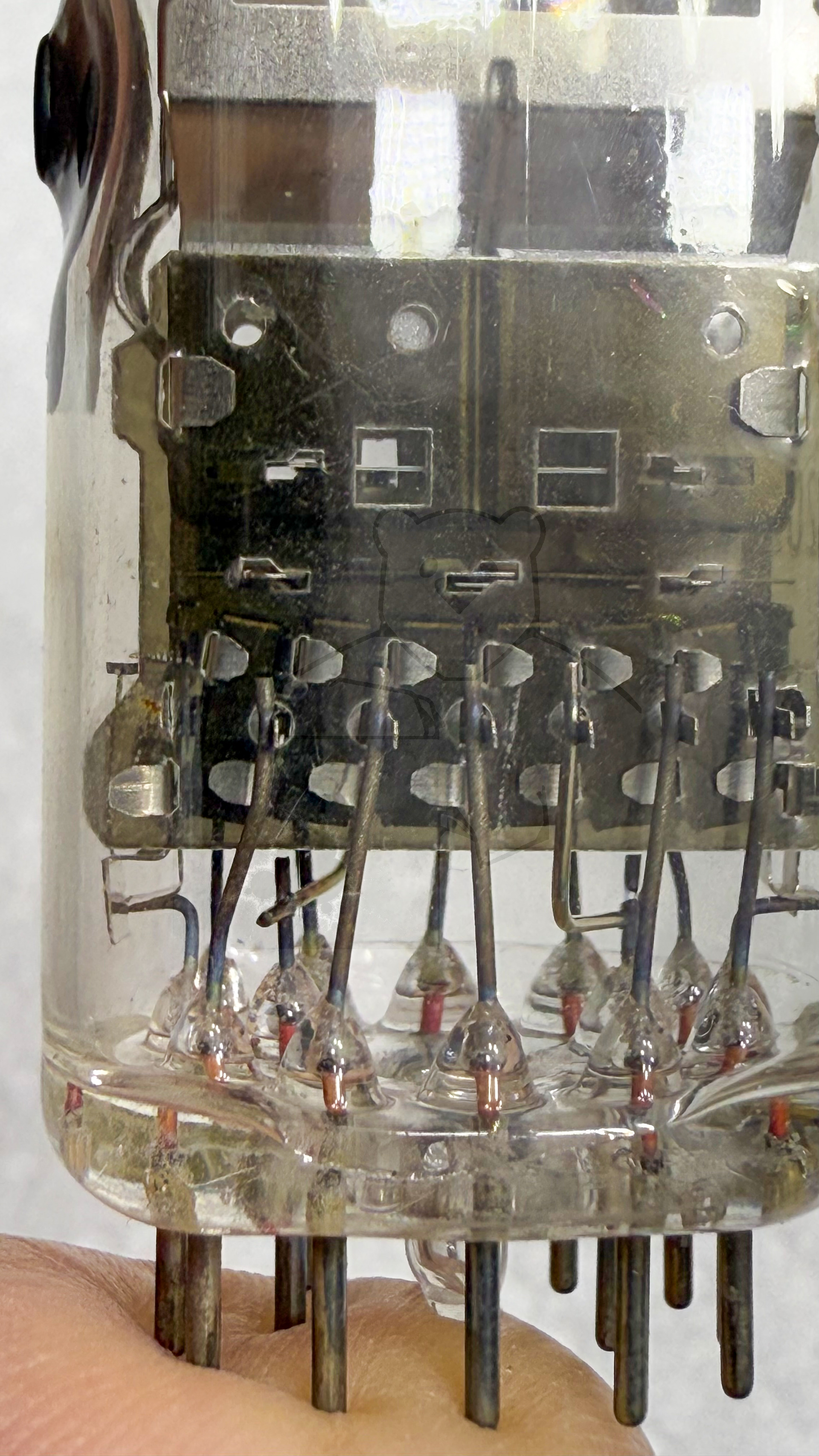

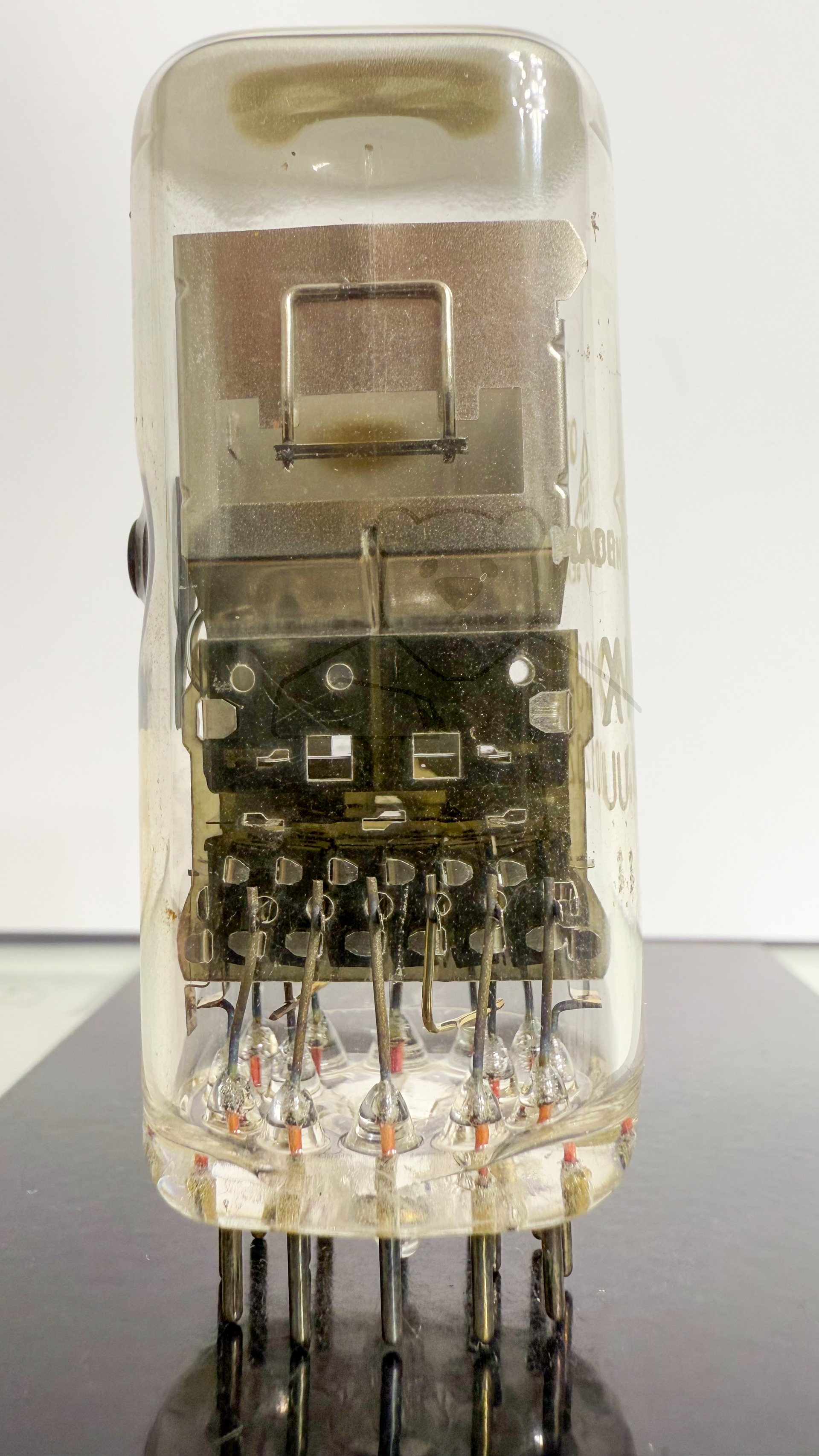

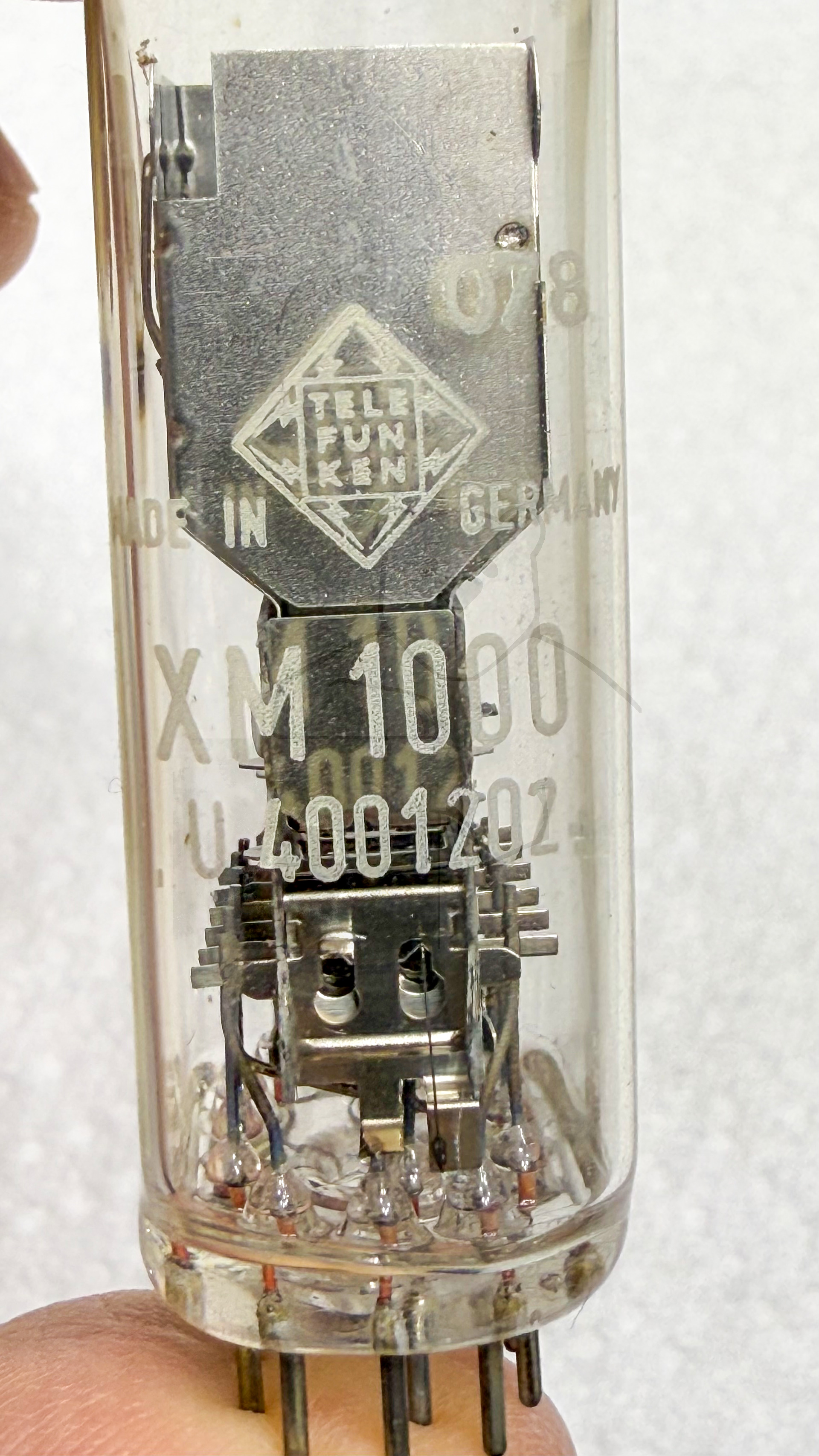

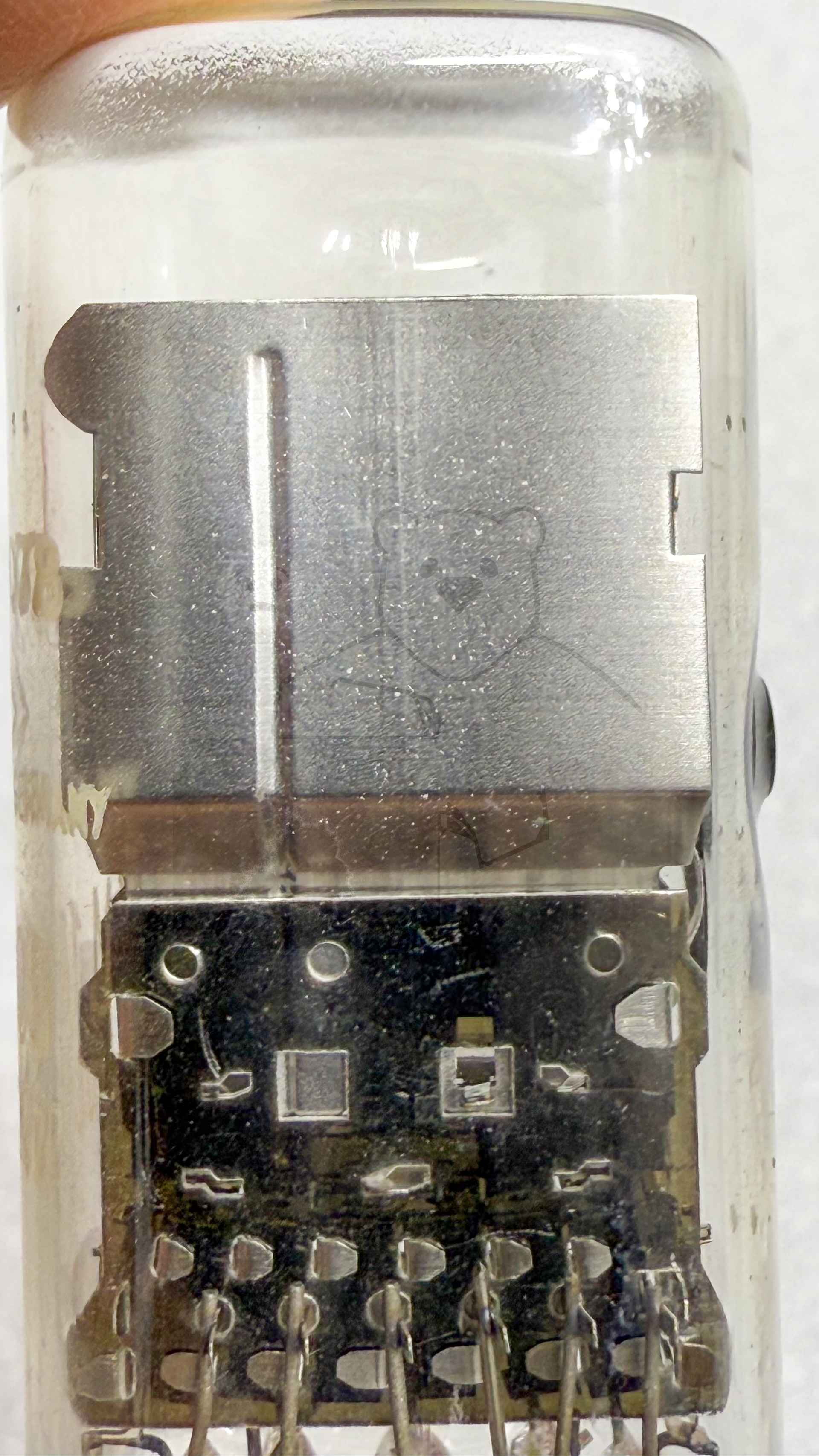

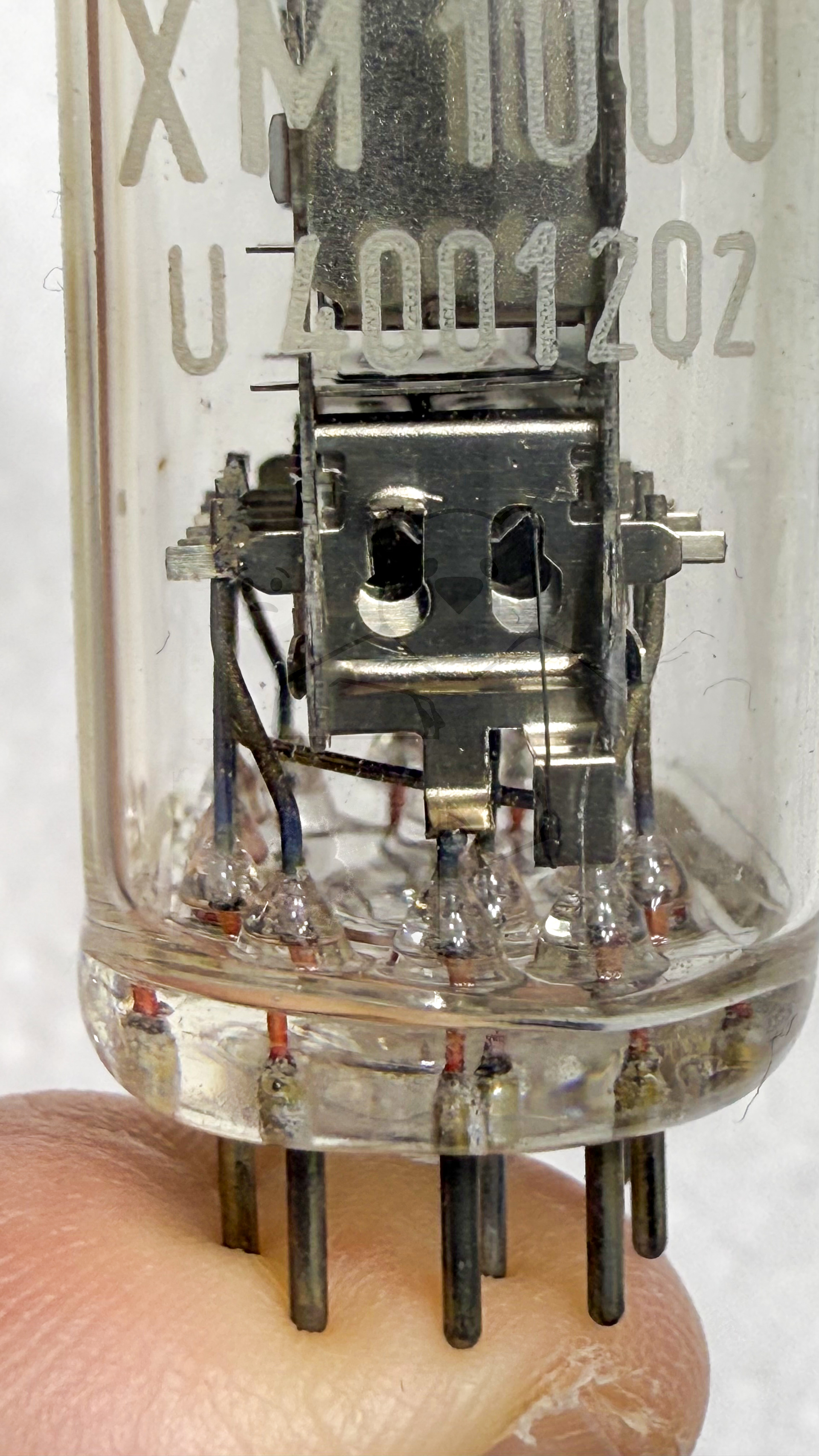

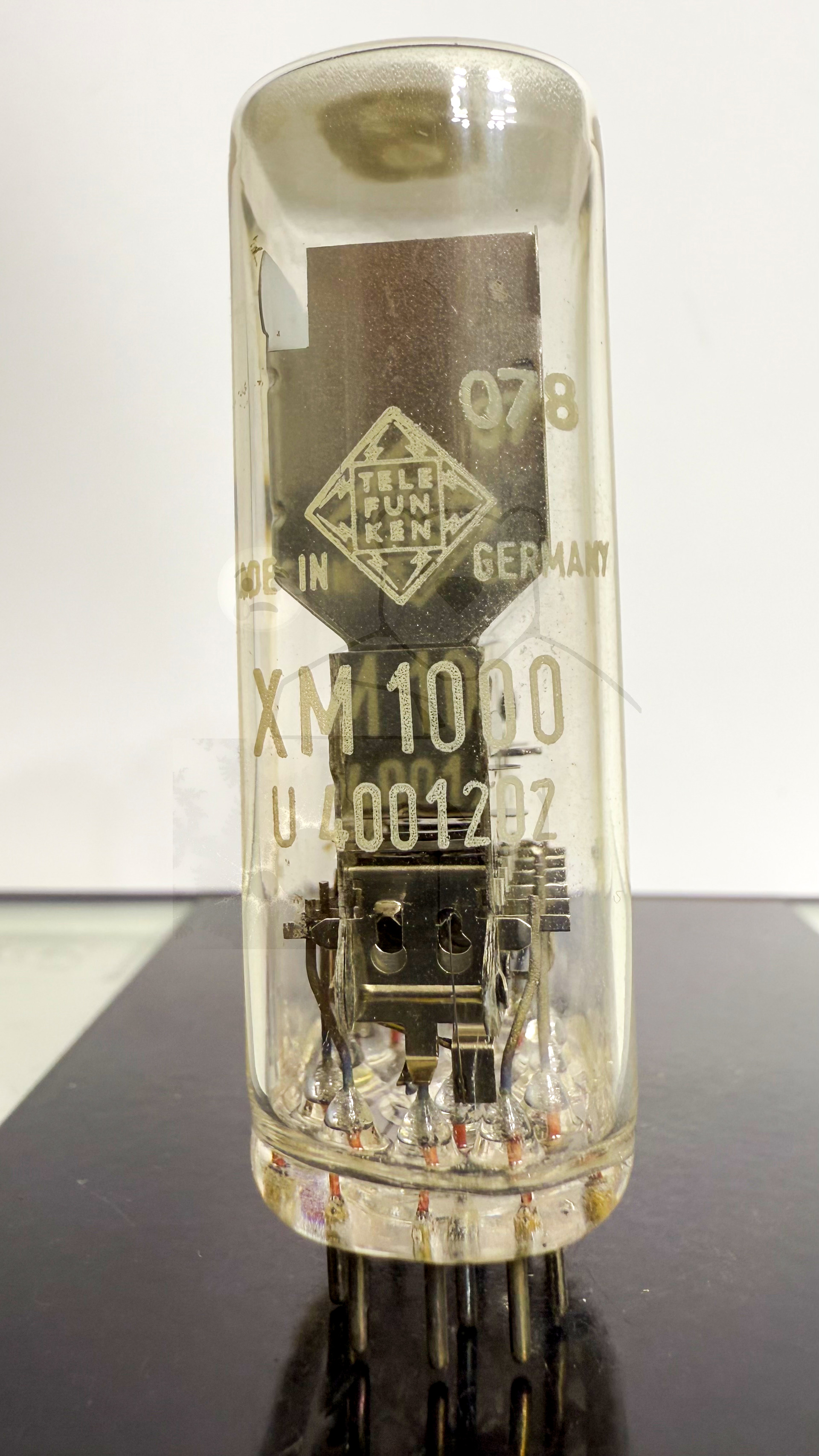

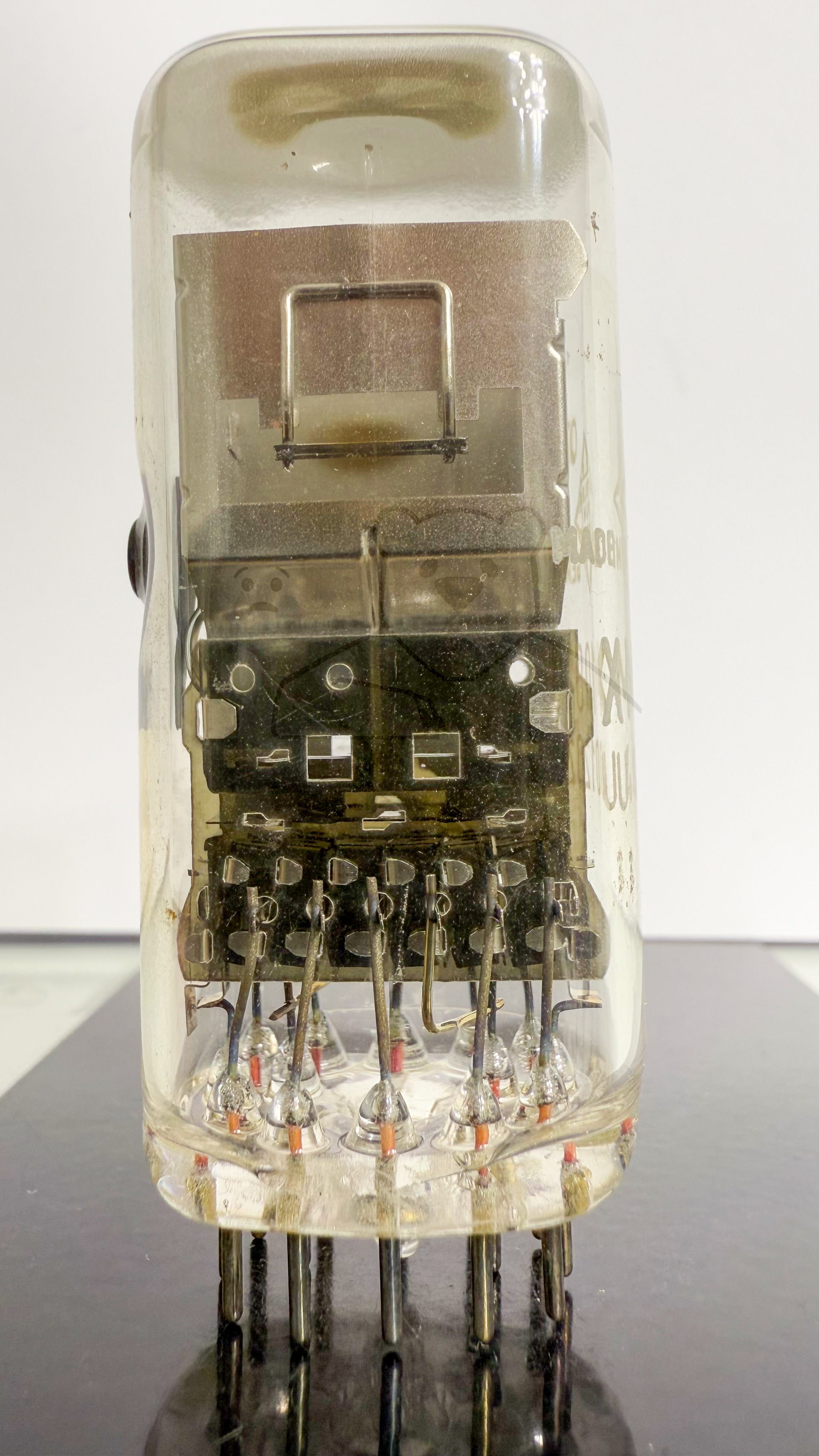

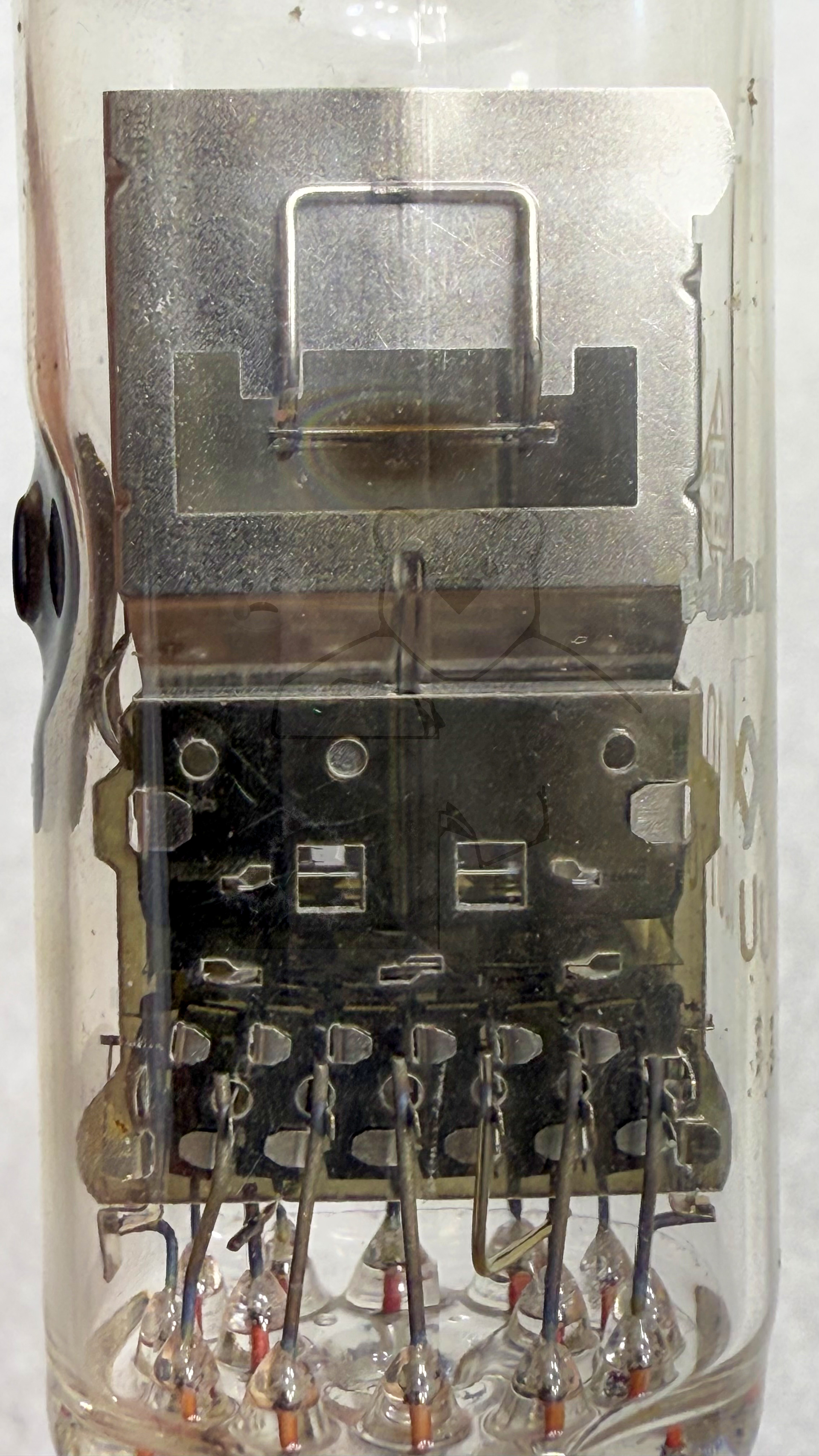

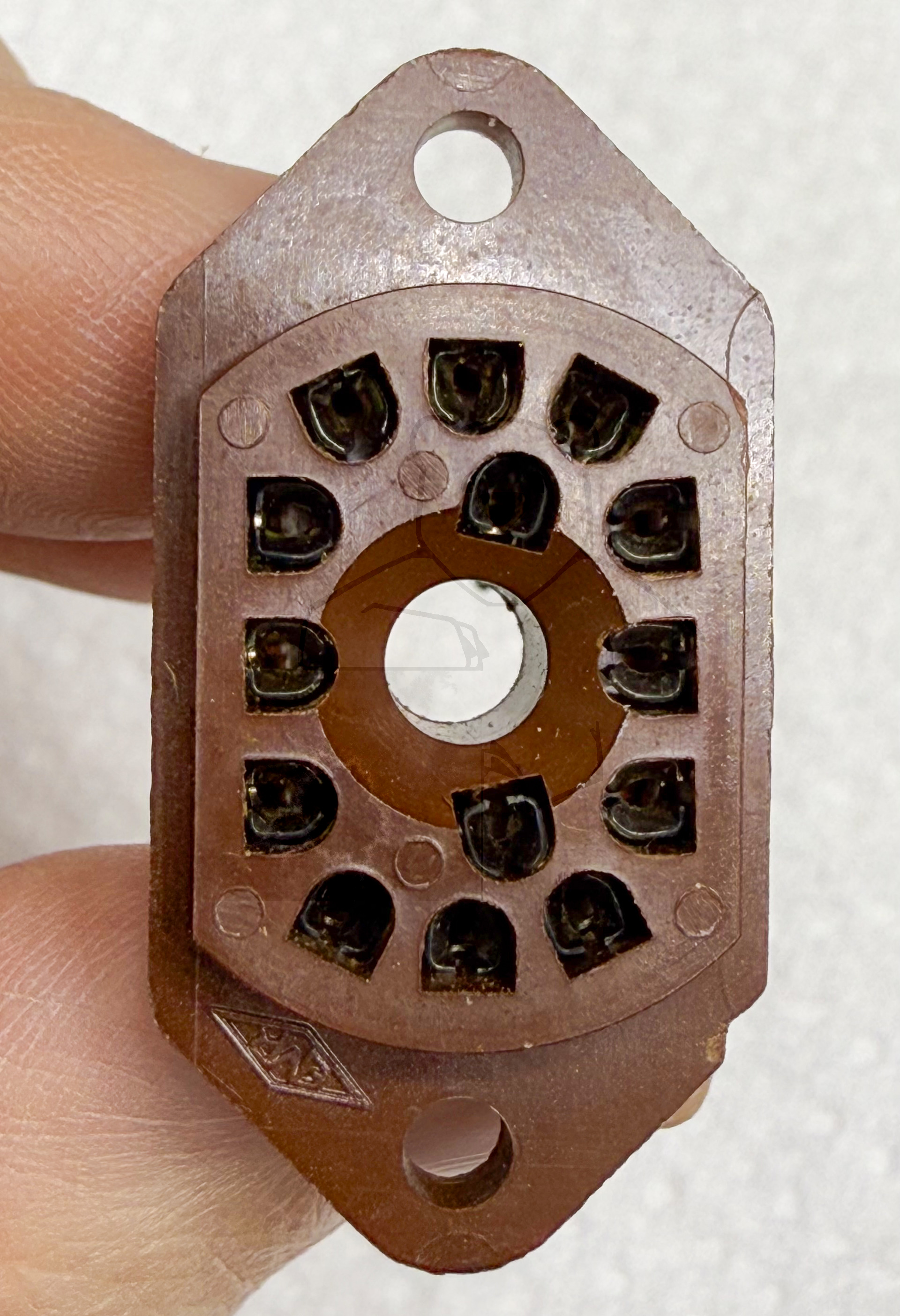

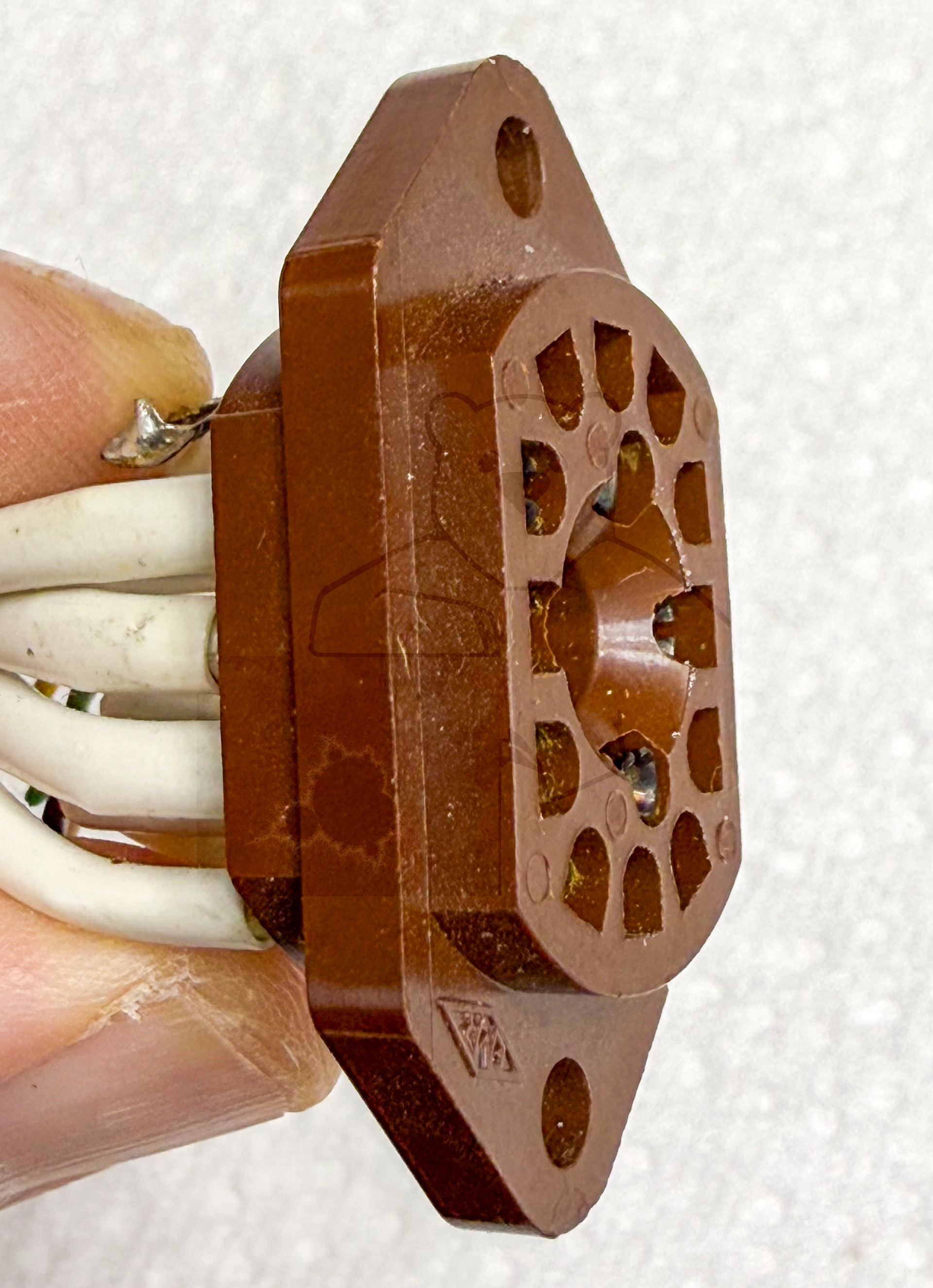

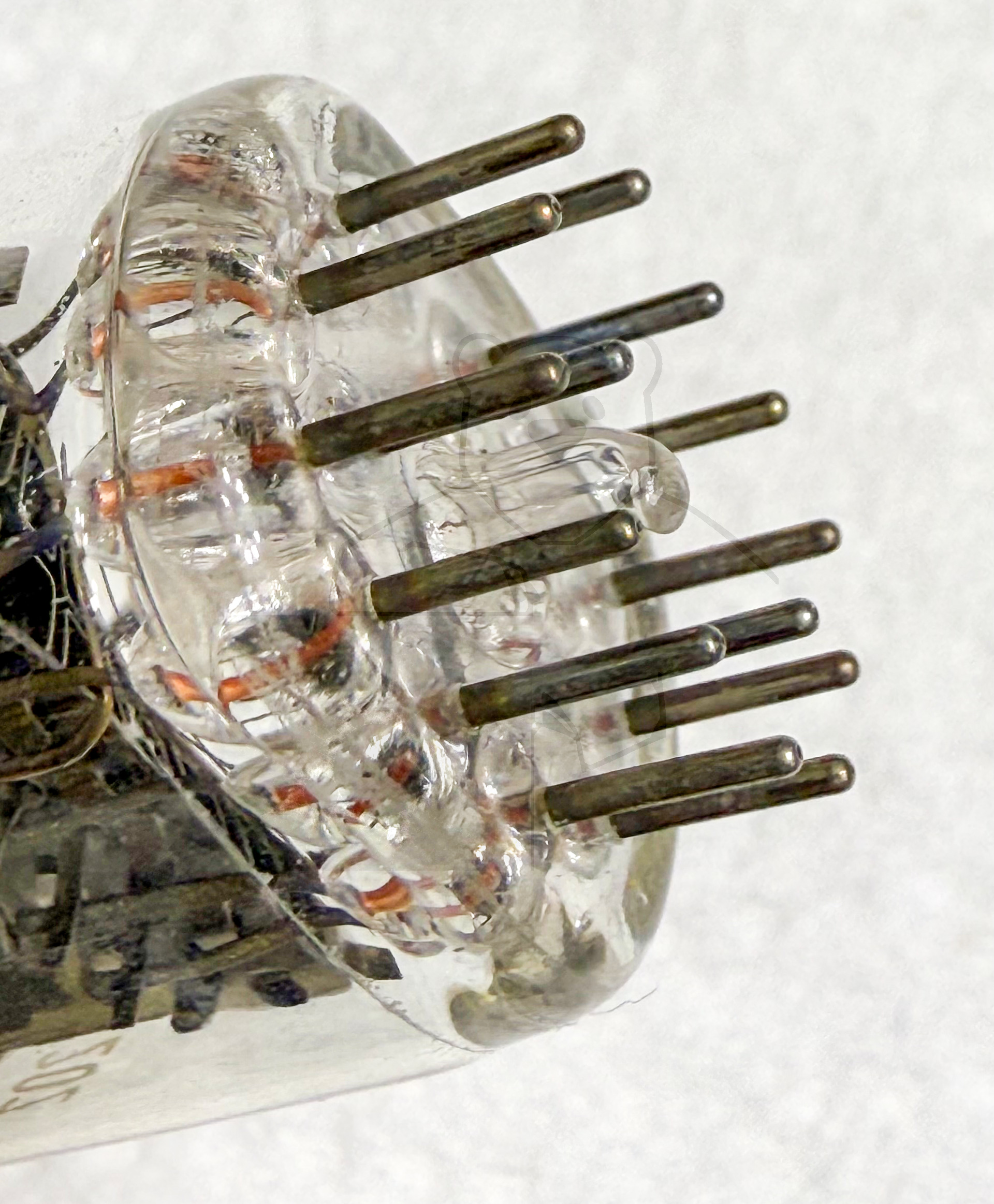

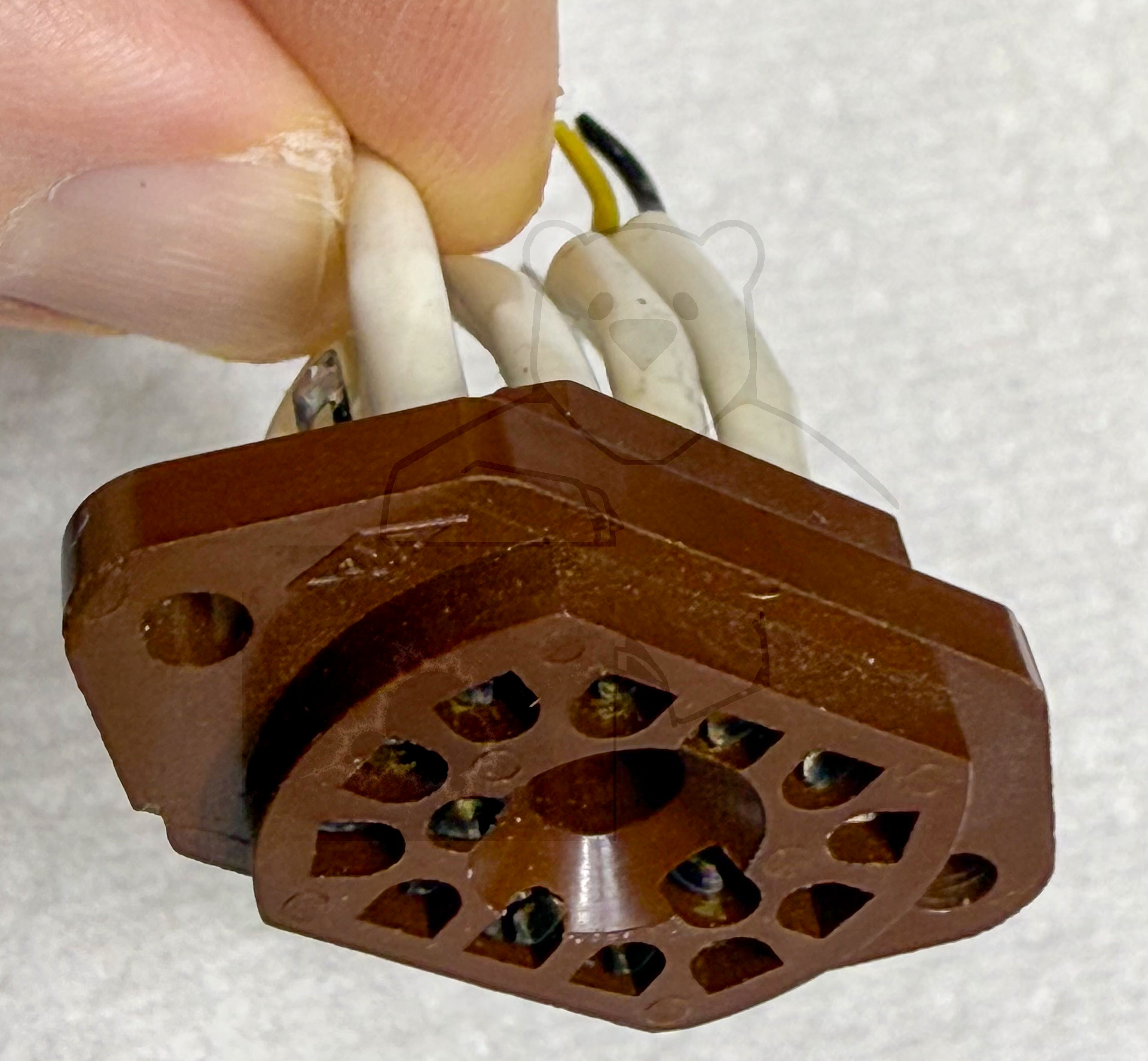

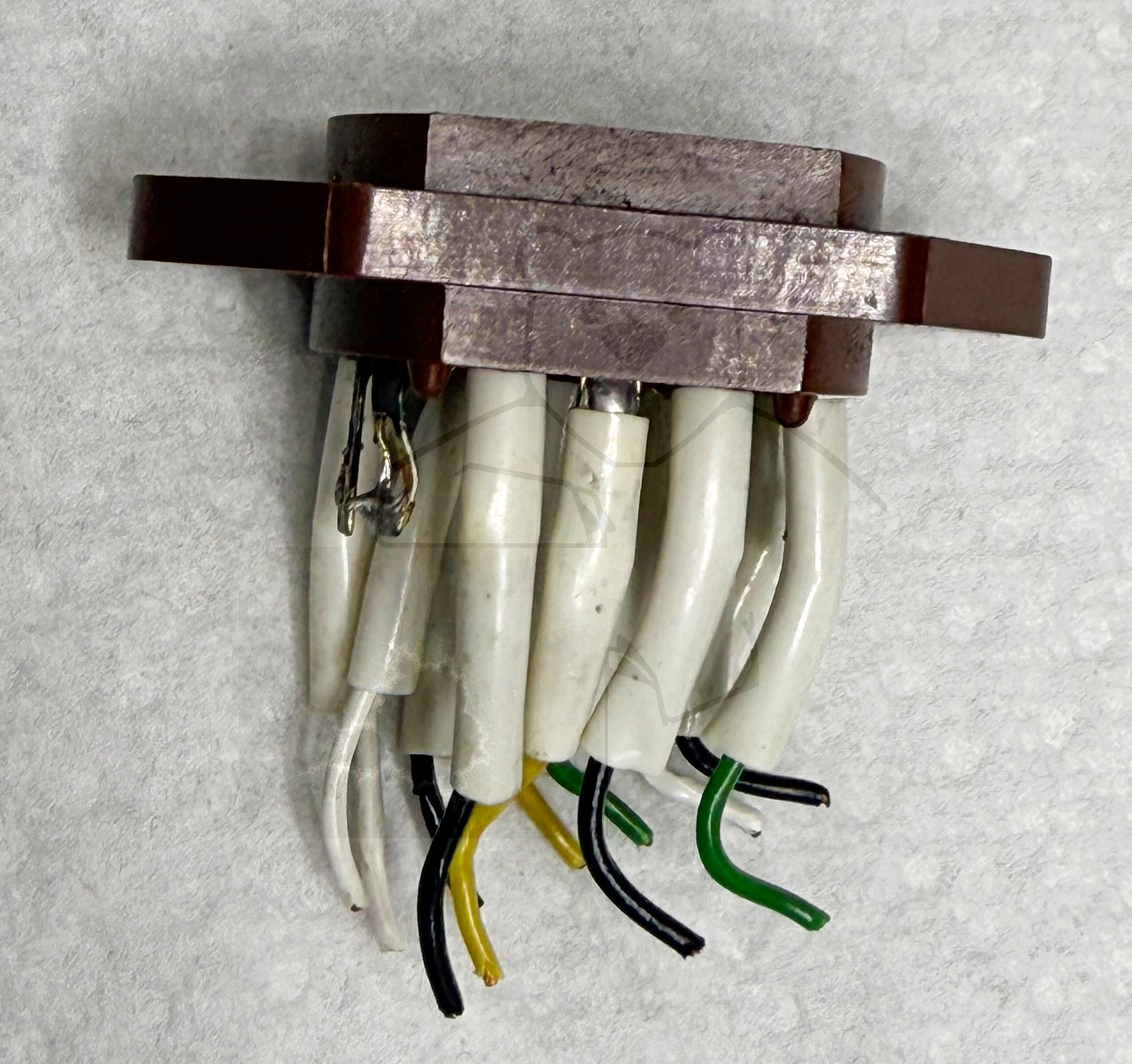

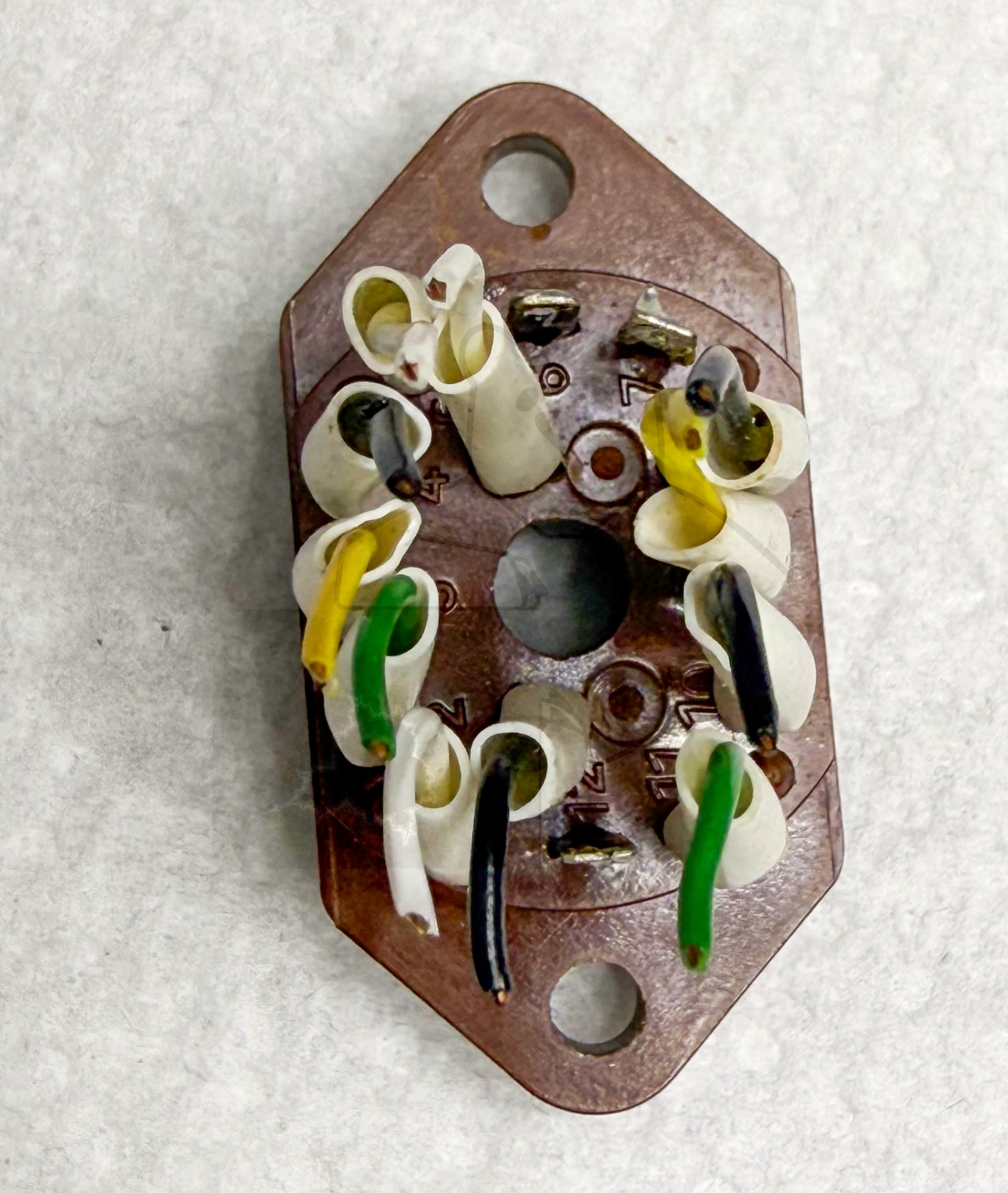

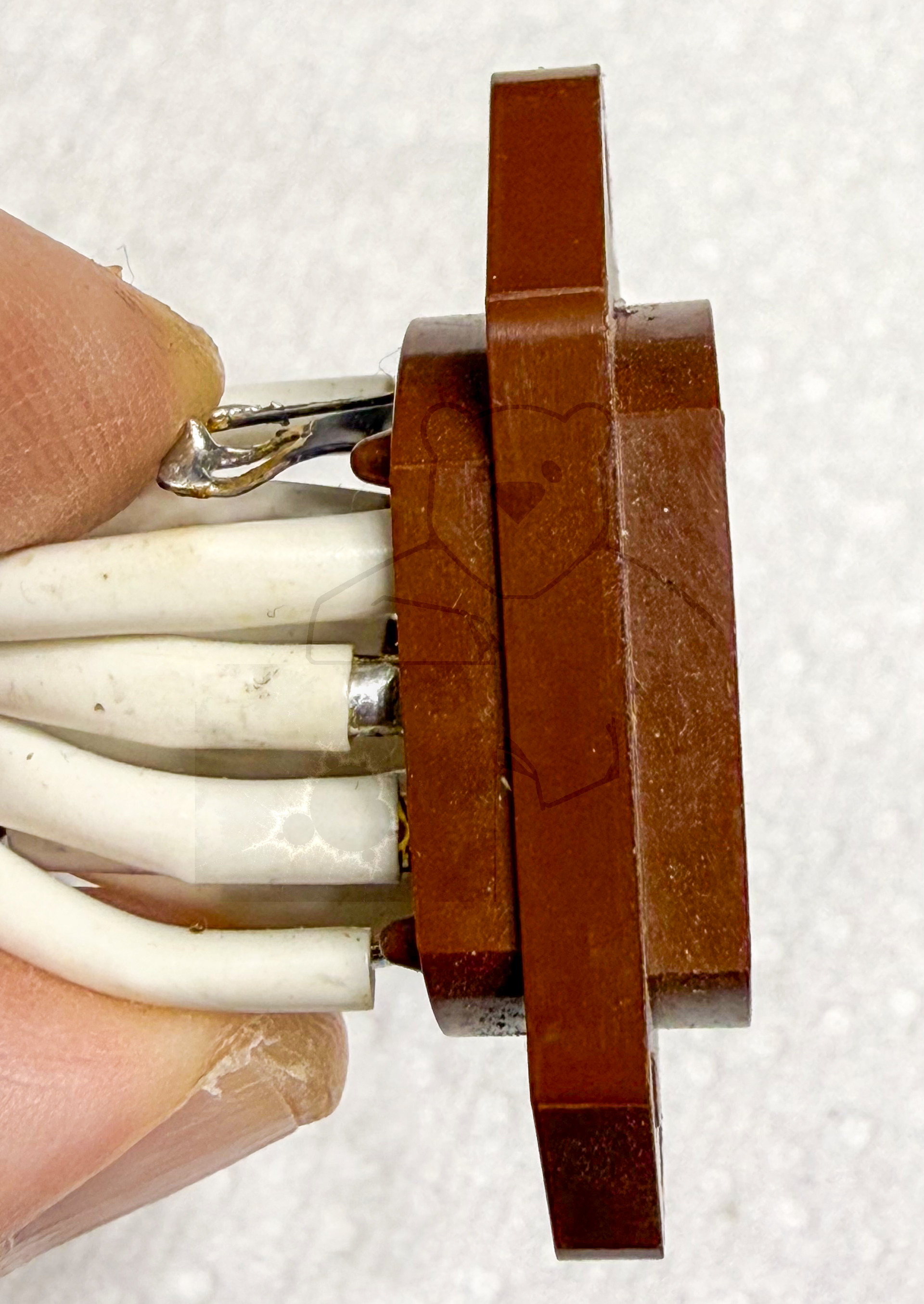

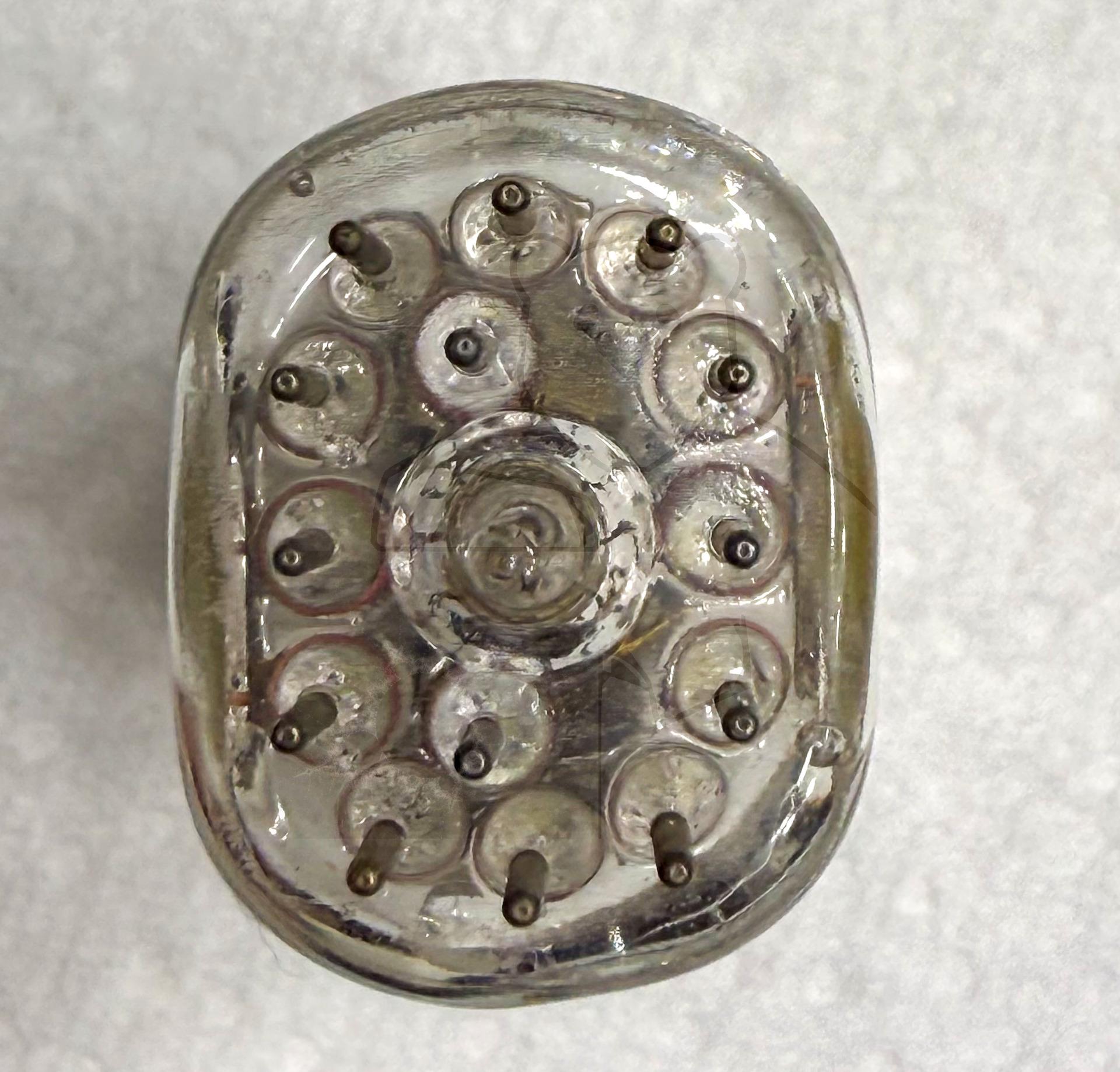

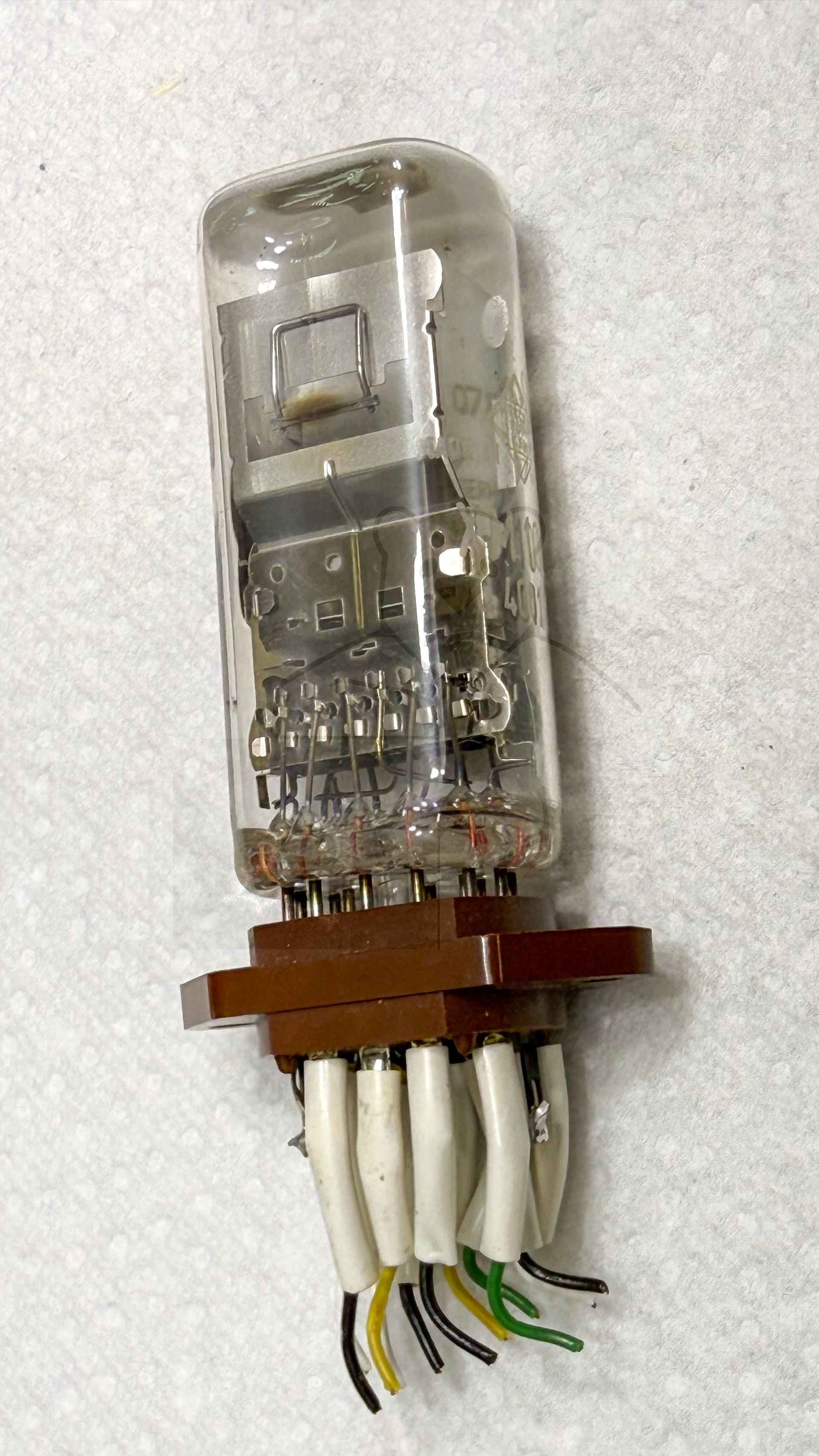

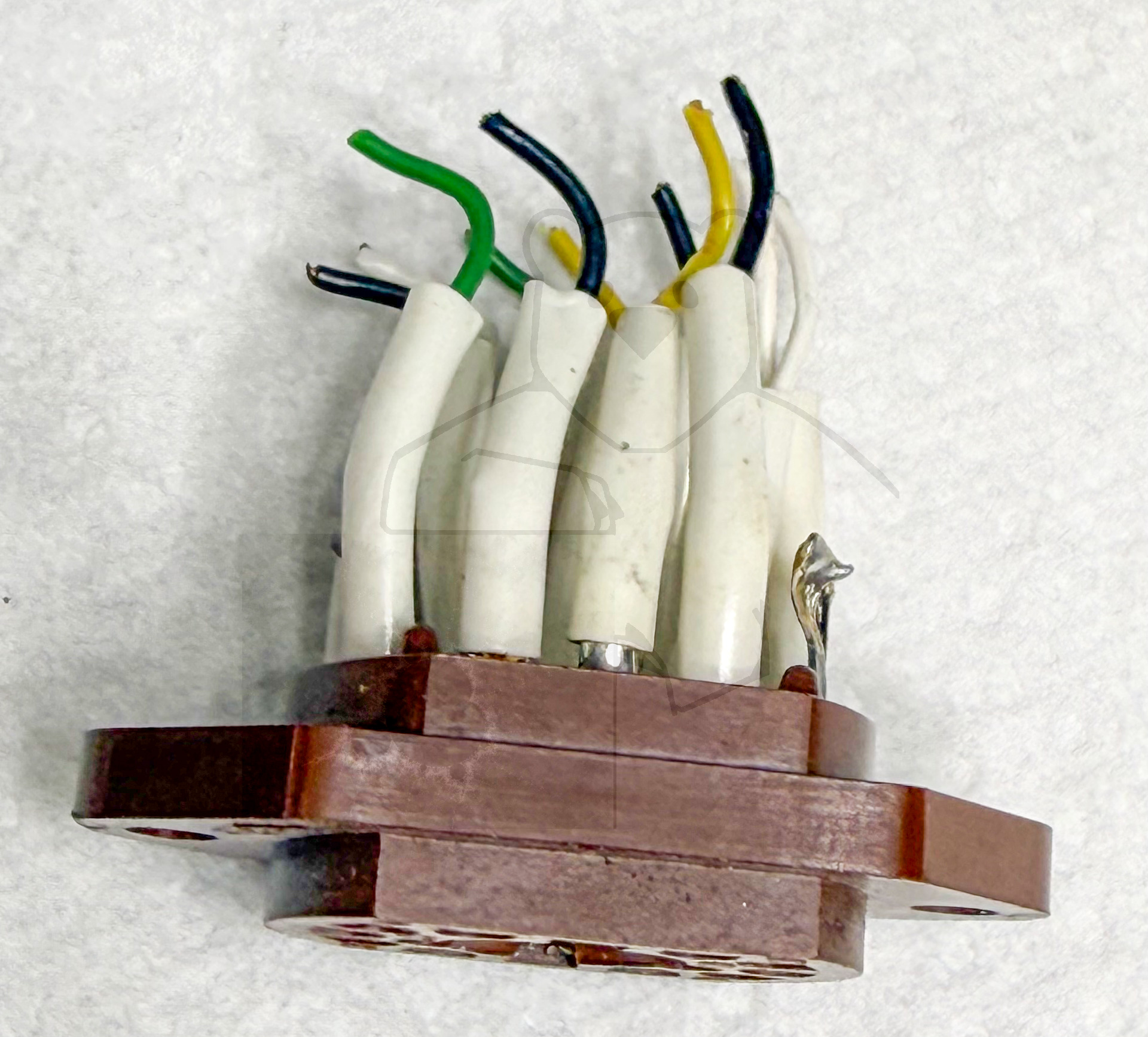

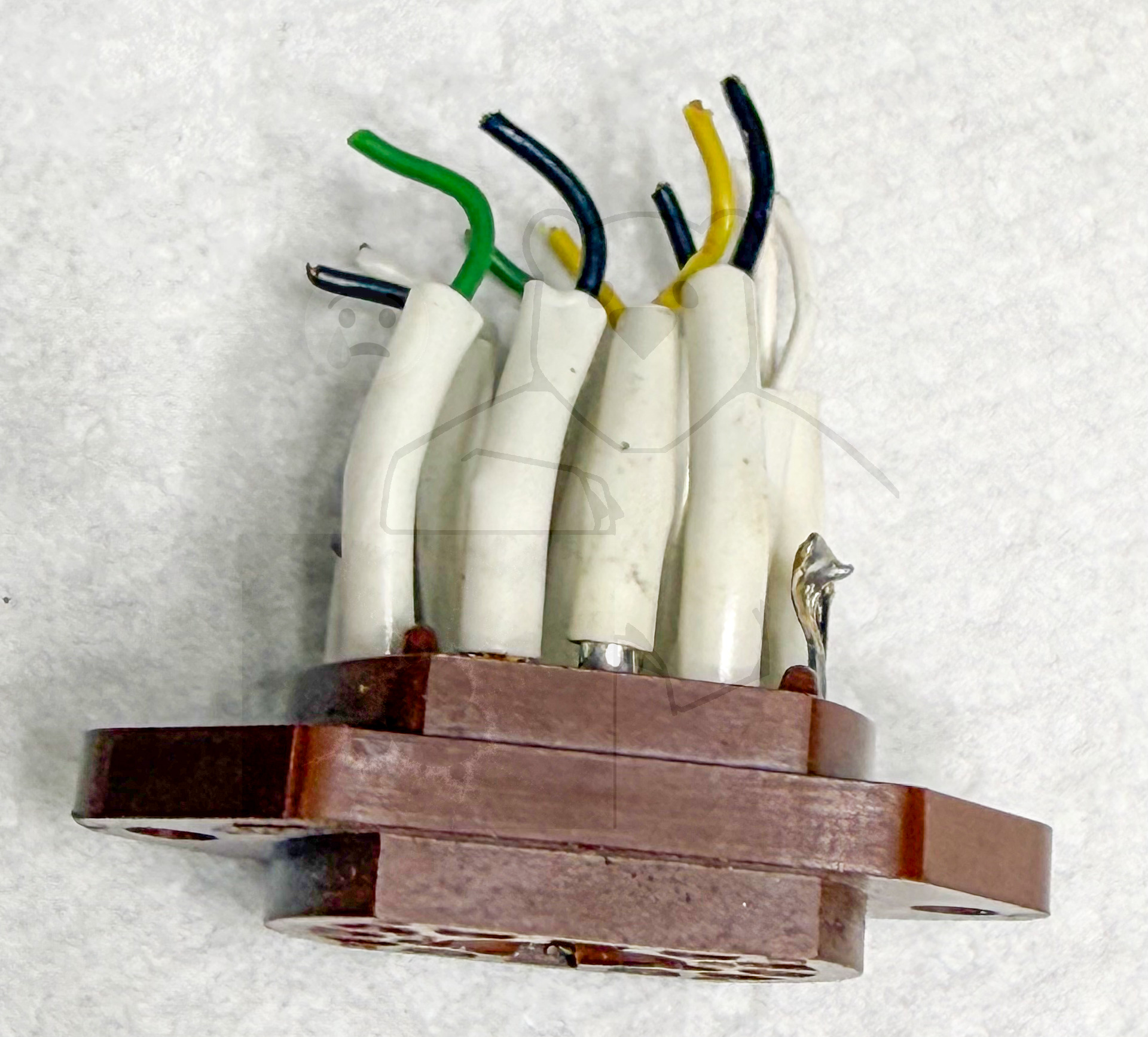

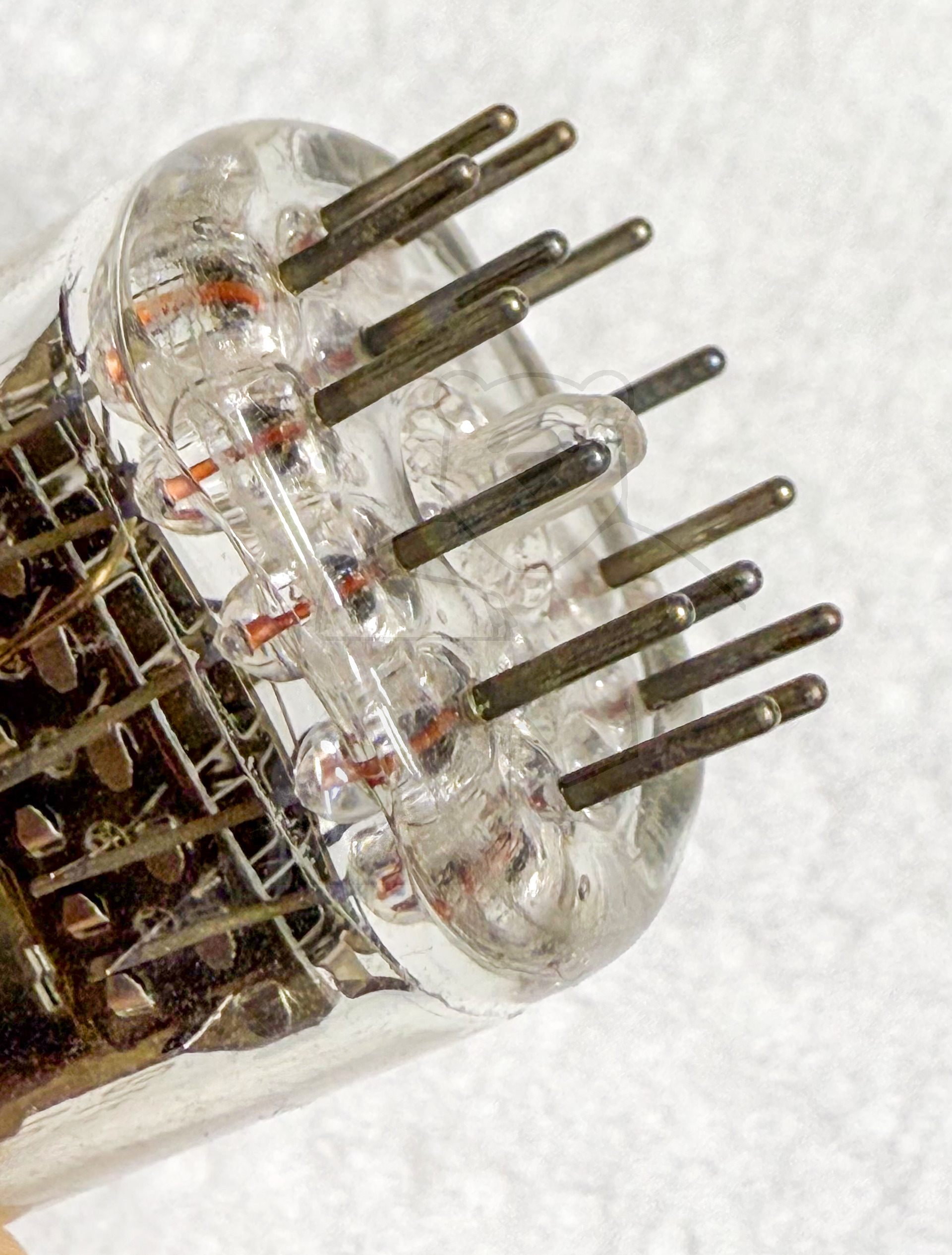

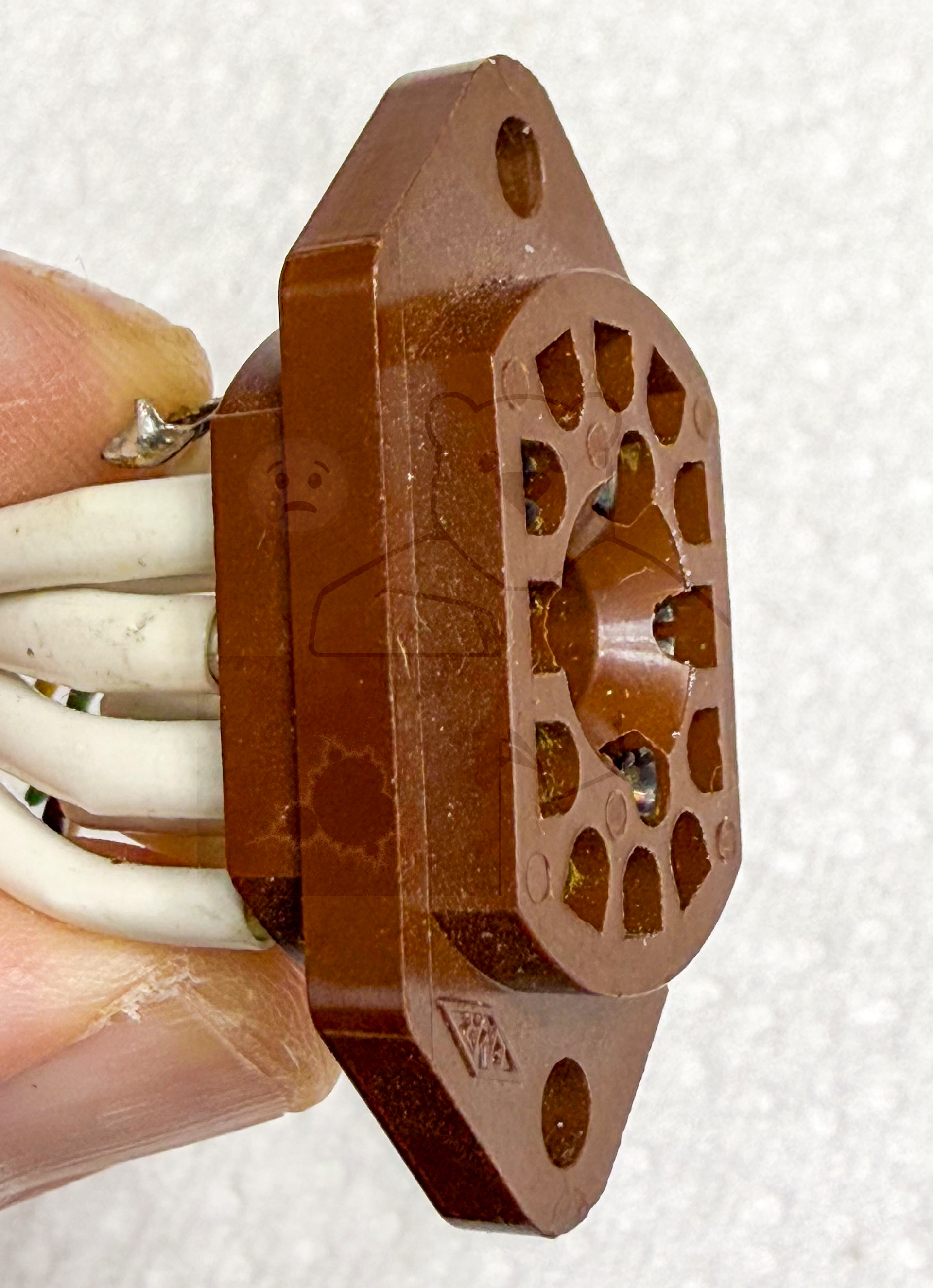

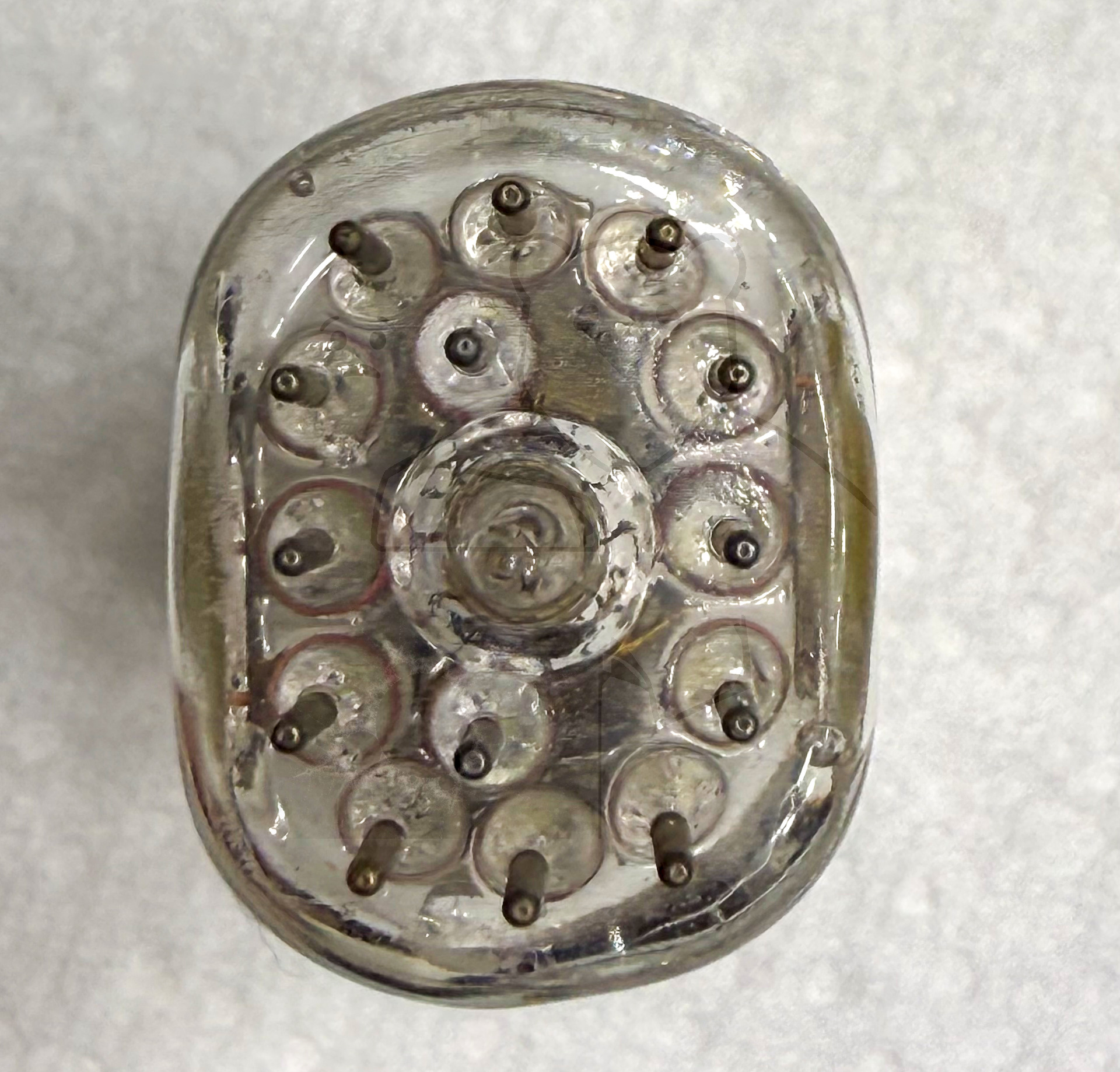

Röhren mit Sockel	Spezialsockel, Zahlenanzeigen → Liste aller Röhren mit: Spezialsockel, Zahlenanzeigen

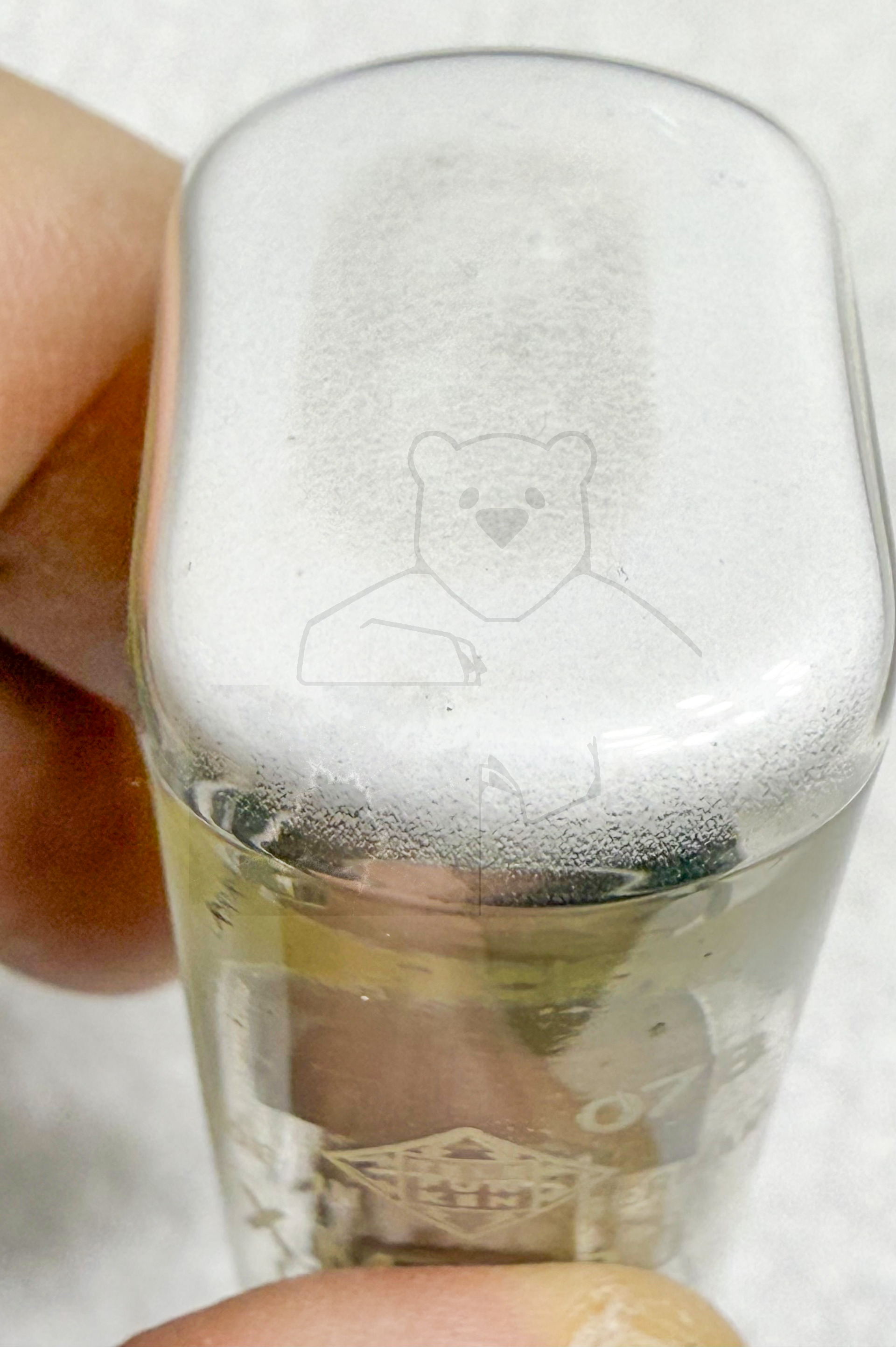

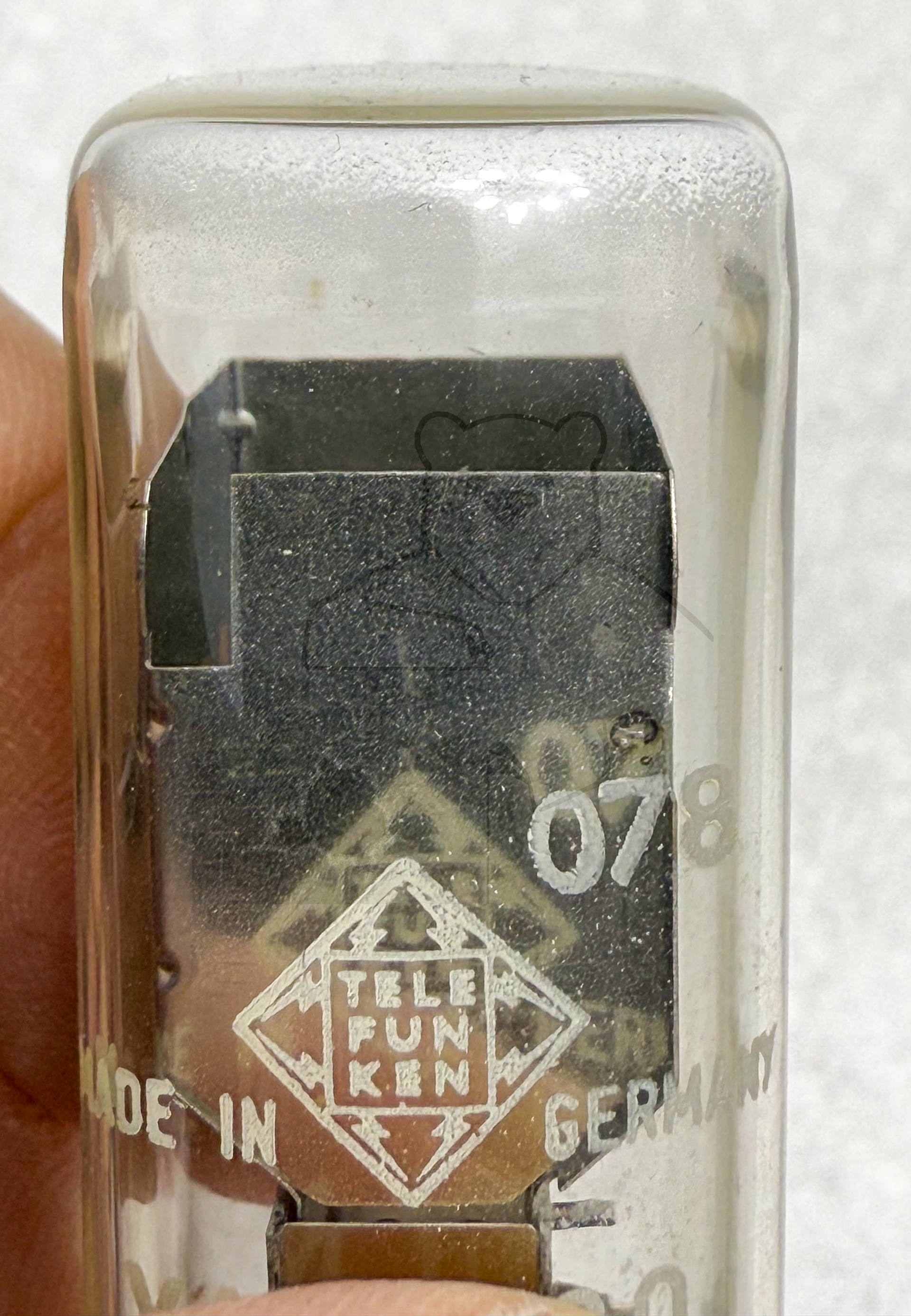

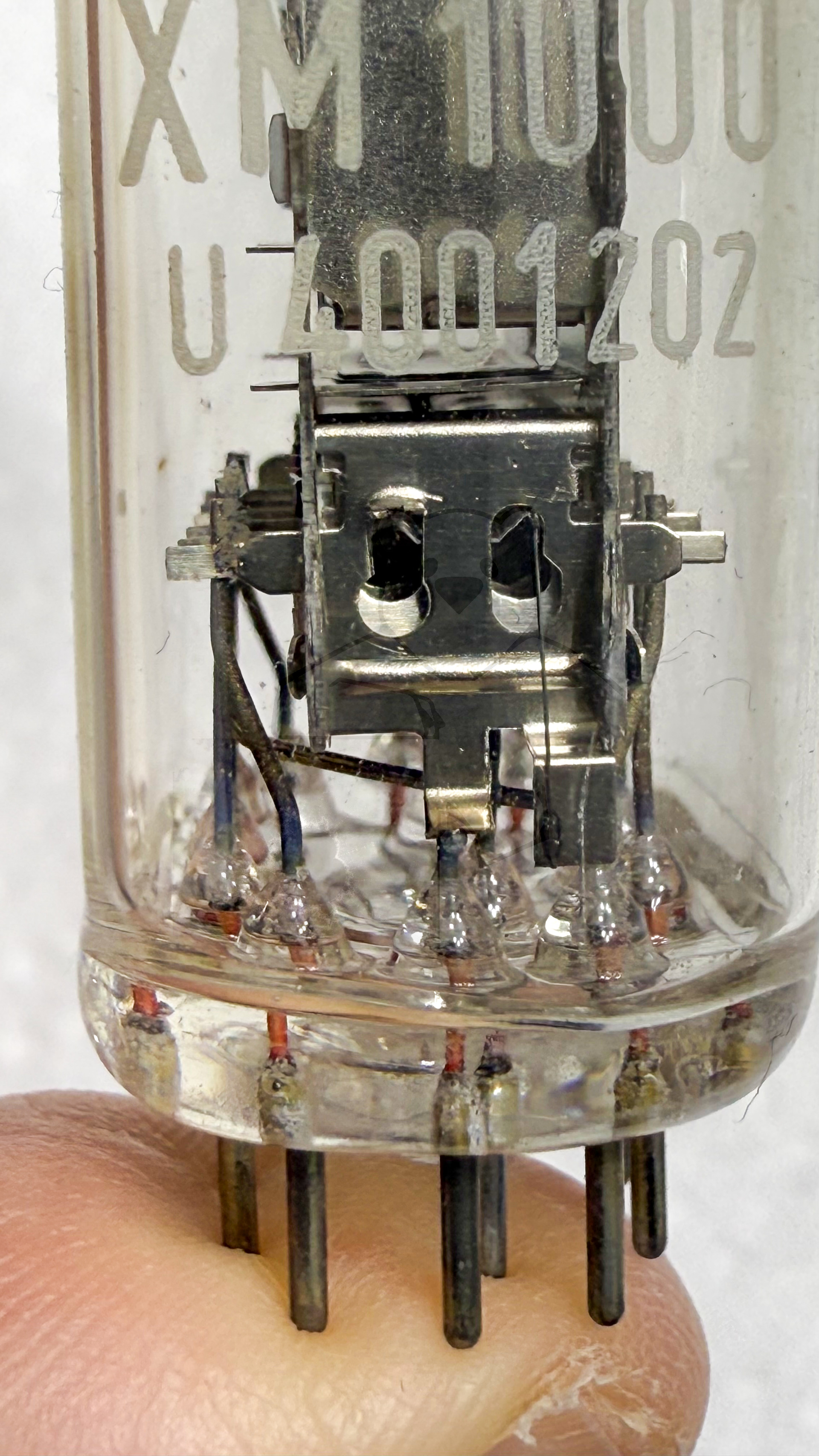

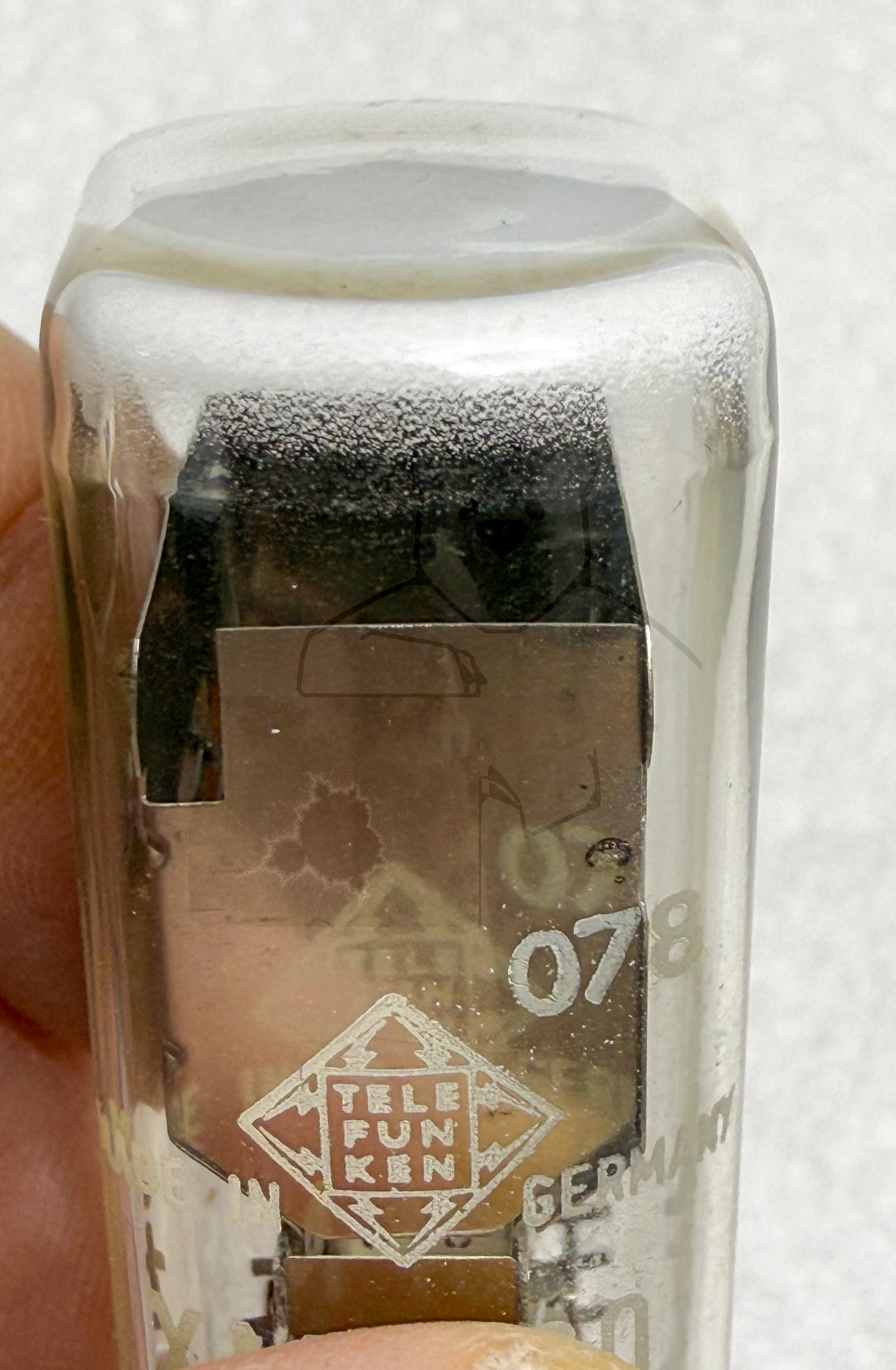

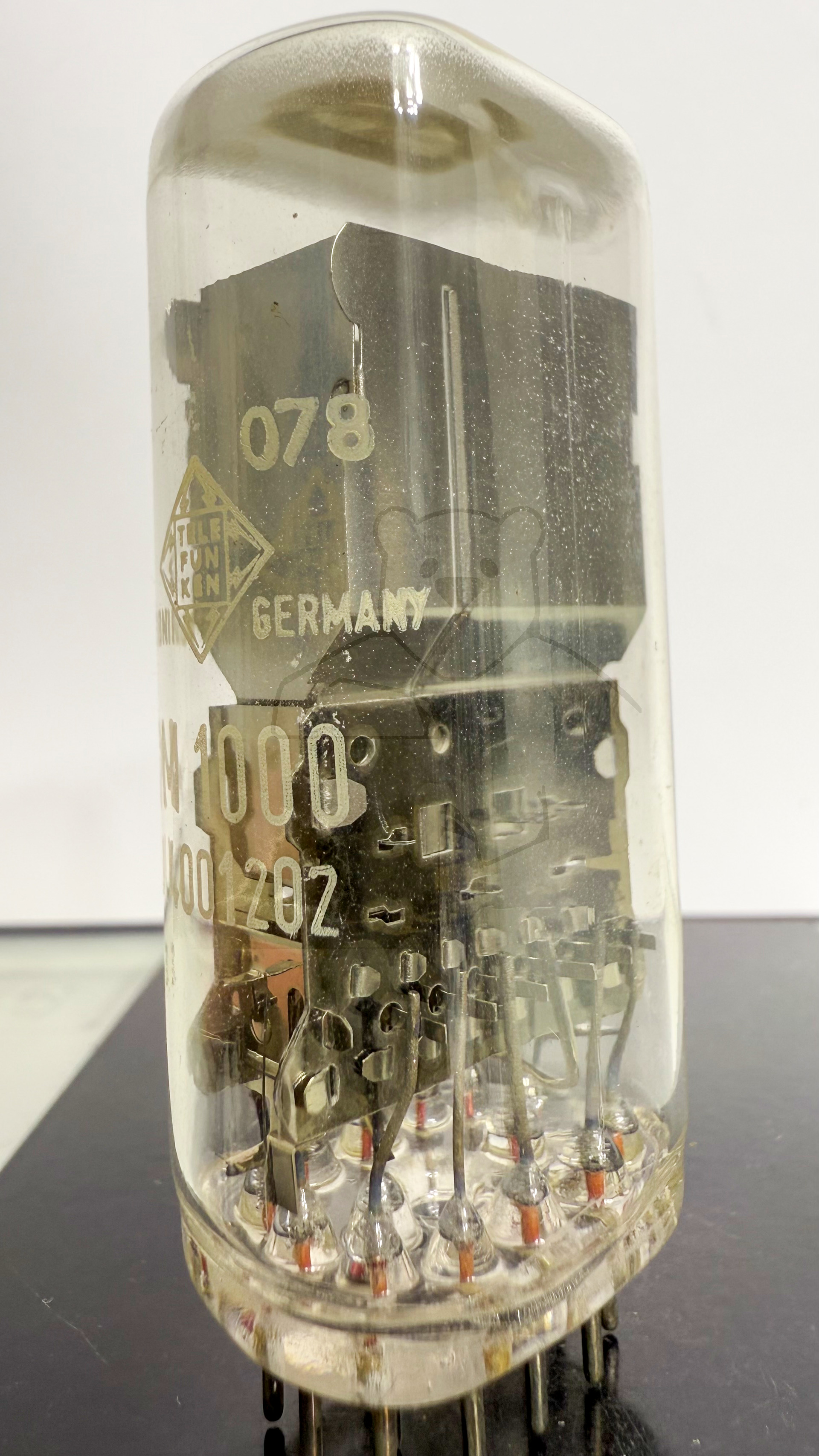

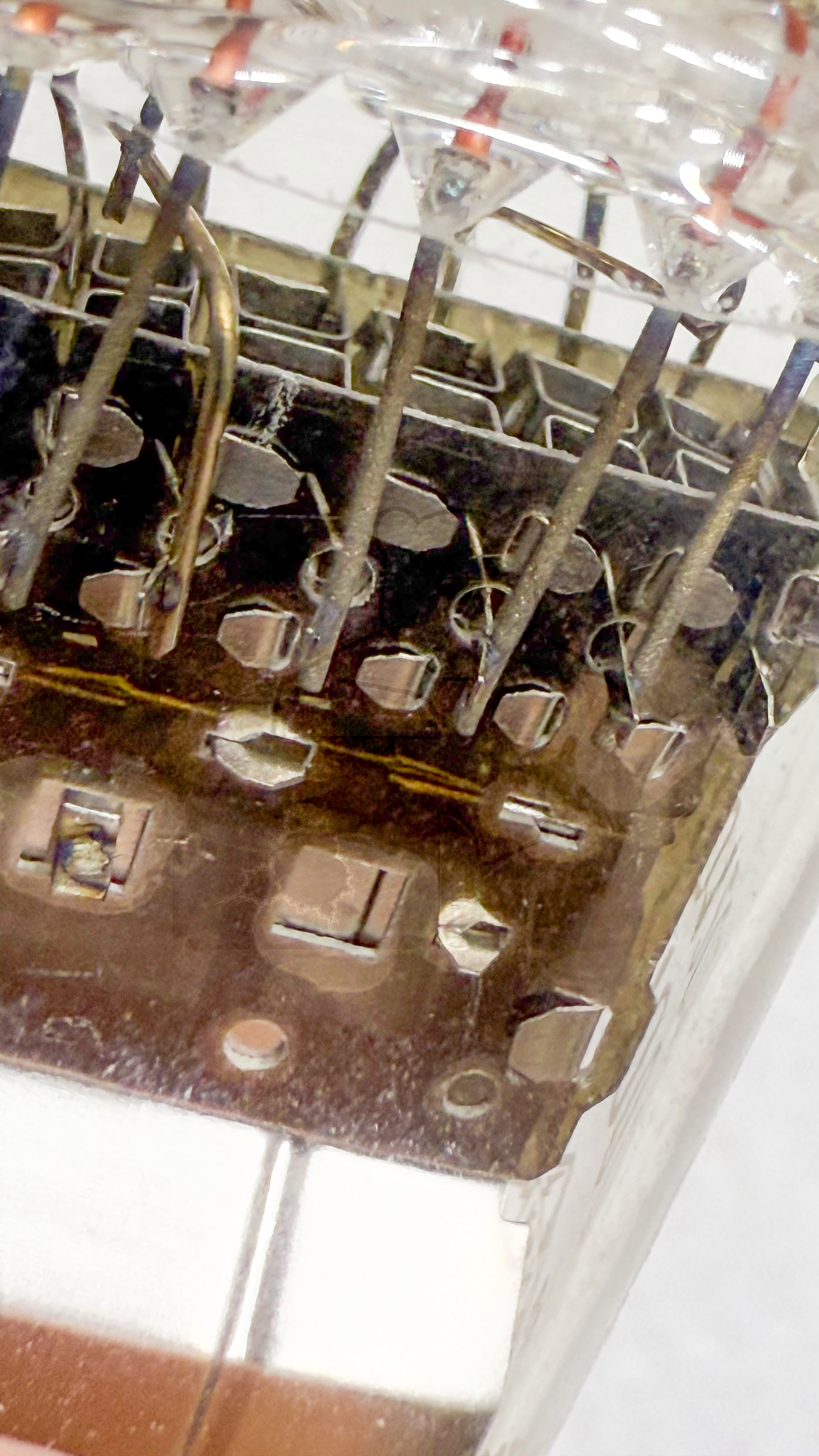

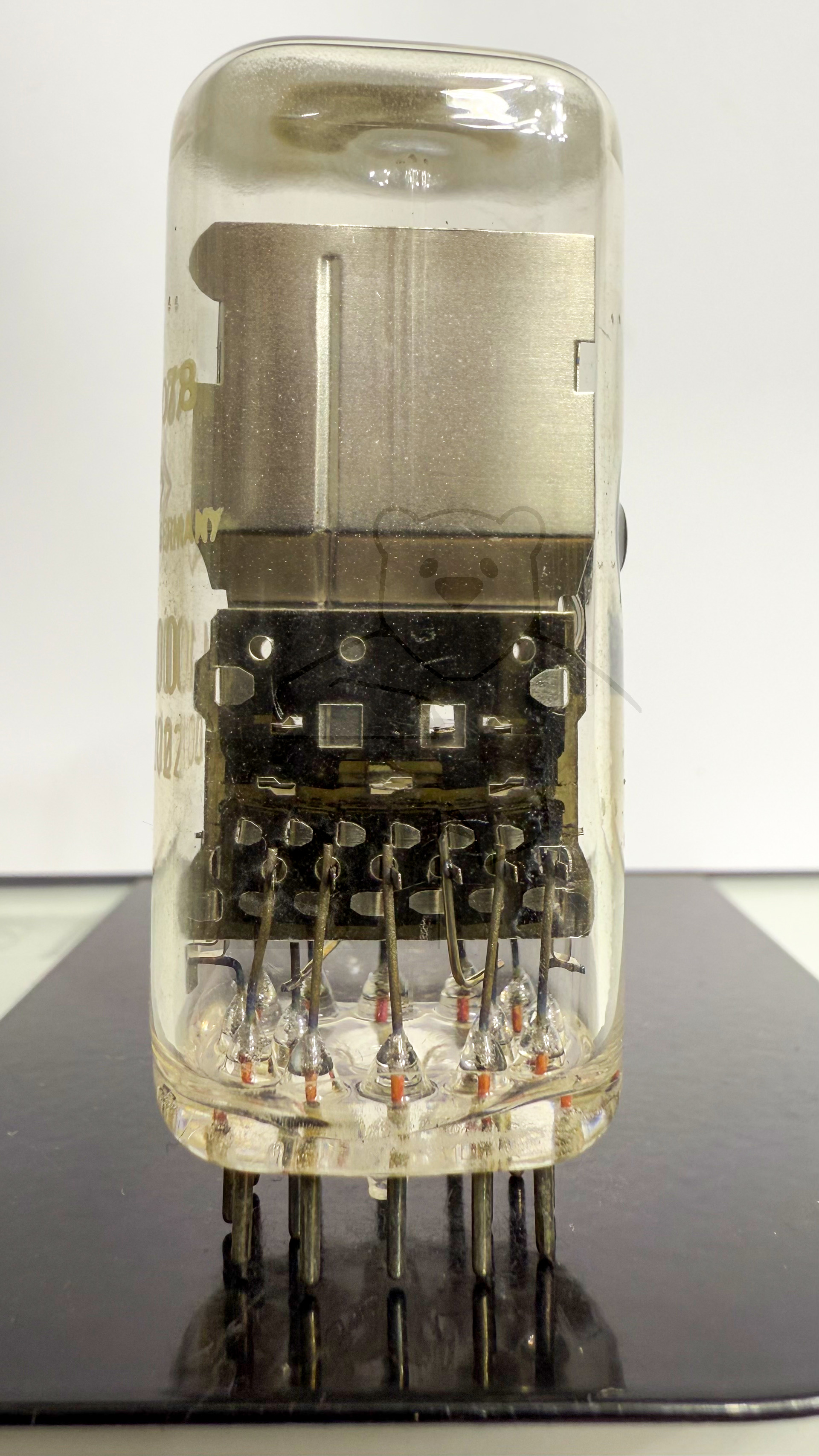

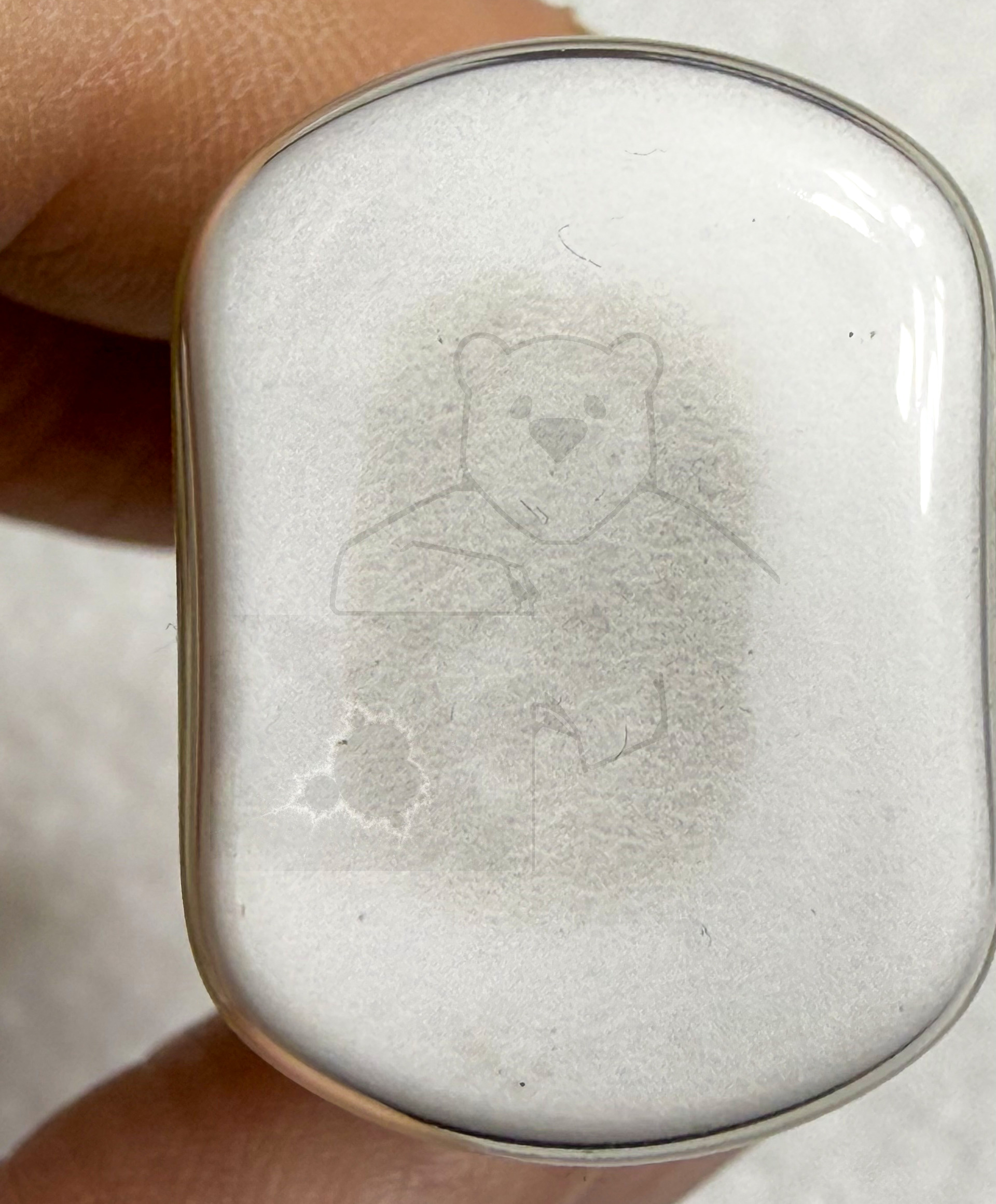

Zusätzliche Informationen	Dieser Röhrentyp, 'NIMO Readout Tubes' wurde Mitte der 1960'er Jahr von der Firma IEE (Industrial Electronic Engineers) entwickelt als direkter Konkurrent zu den Nixieröhren. Als Argument wurde unter anderem angegeben, das diese Röhren auch unter ungünstigen Lichtbedingungen und aus größerer Entfernung abzulesen sind. Der Typ konnte sich trotzdem nicht im größeren Rahmen gegen die Nixieröhre durchsetzen, da die Nachteile leider die Vorteile überwogen: - Größerer Platzbedarf in der Tiefe - Hohe Anodenspannung von 2-3kV Telefunken hat ca. 1968 einen etwas kompakteren Nachbau entwickelt, dieser wurde jedoch nach Lizenzstreitigkeiten mit IEE nie als Serie auf den Markt gebracht und die bereits produzierten Röhren wurden vernichtet. Die meisten noch verfügbaren → XM1000 stammen aus Testgeräten zur Lebensdauerbestimmung (daher meist die starken Einbrennspuren) oder Vorserienlieferungen.
Letzte Änderung	03.07.2025 21:15:32

🔎 Beschreibung der Systeme für die Röhre: XM1000

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

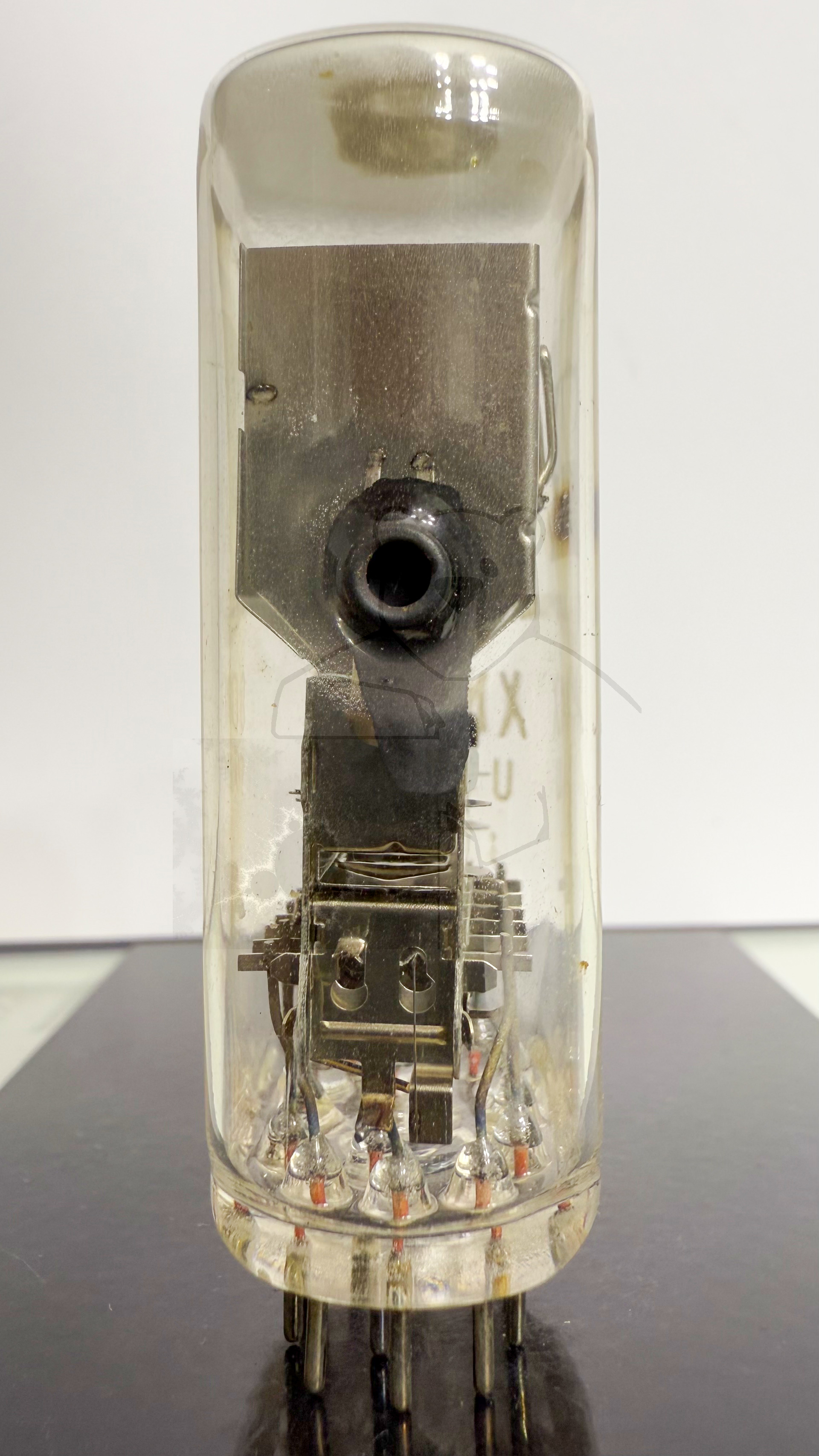

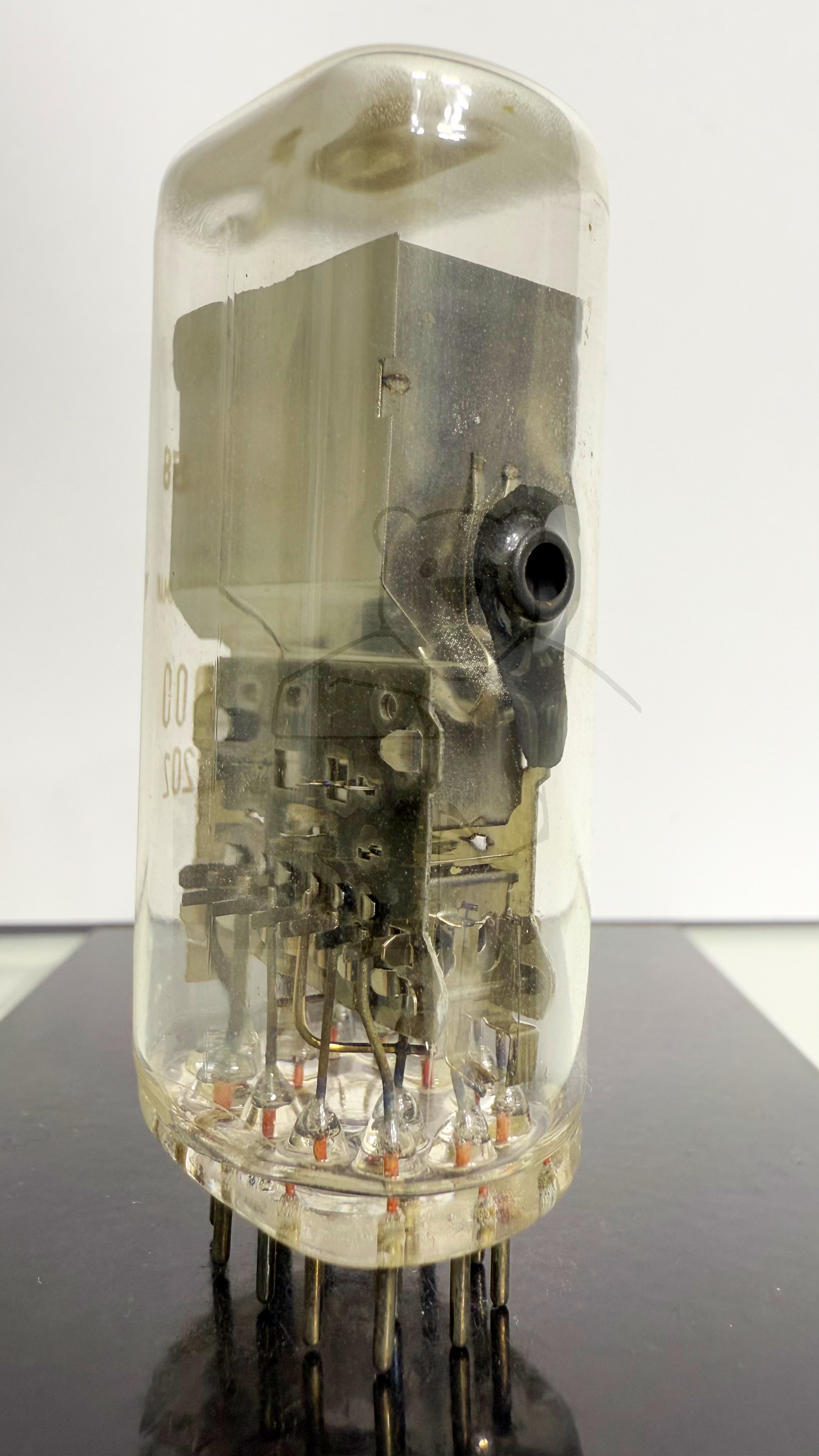

Anode 1	Seitenkontakt
Anode 2
Leuchtschirm
Heizung	6, 12
Abschirmung
Funktion	→ Anzeigeroehre, Nimo

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

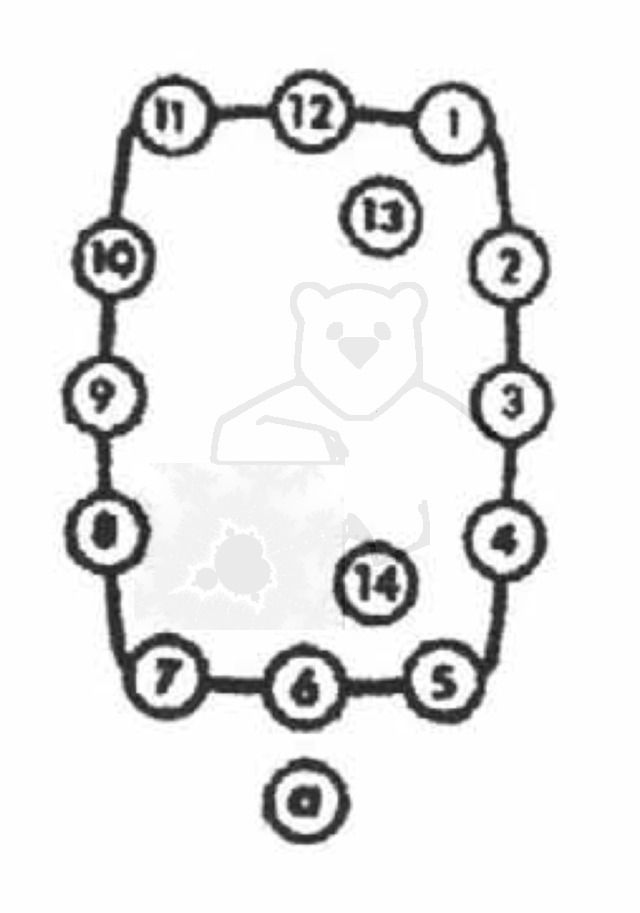

🔎 Sockelschaltung der XM1000

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu XM1000

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/rAqDSADbgWg (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: XM1000
Anwendung IEE Nimo Röhren.pdf (1912 kB)
Anwendung XM1000 Telefunken [Scan von Dieter Wächter].pdf (969 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
