Daten und Bilder der Röhre: U409D

🔎 Beschreibung der Röhre: U409D

Name	U409D
Vergleichsname	A441N → RE074d
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,09
Art der Heizung	Direkt

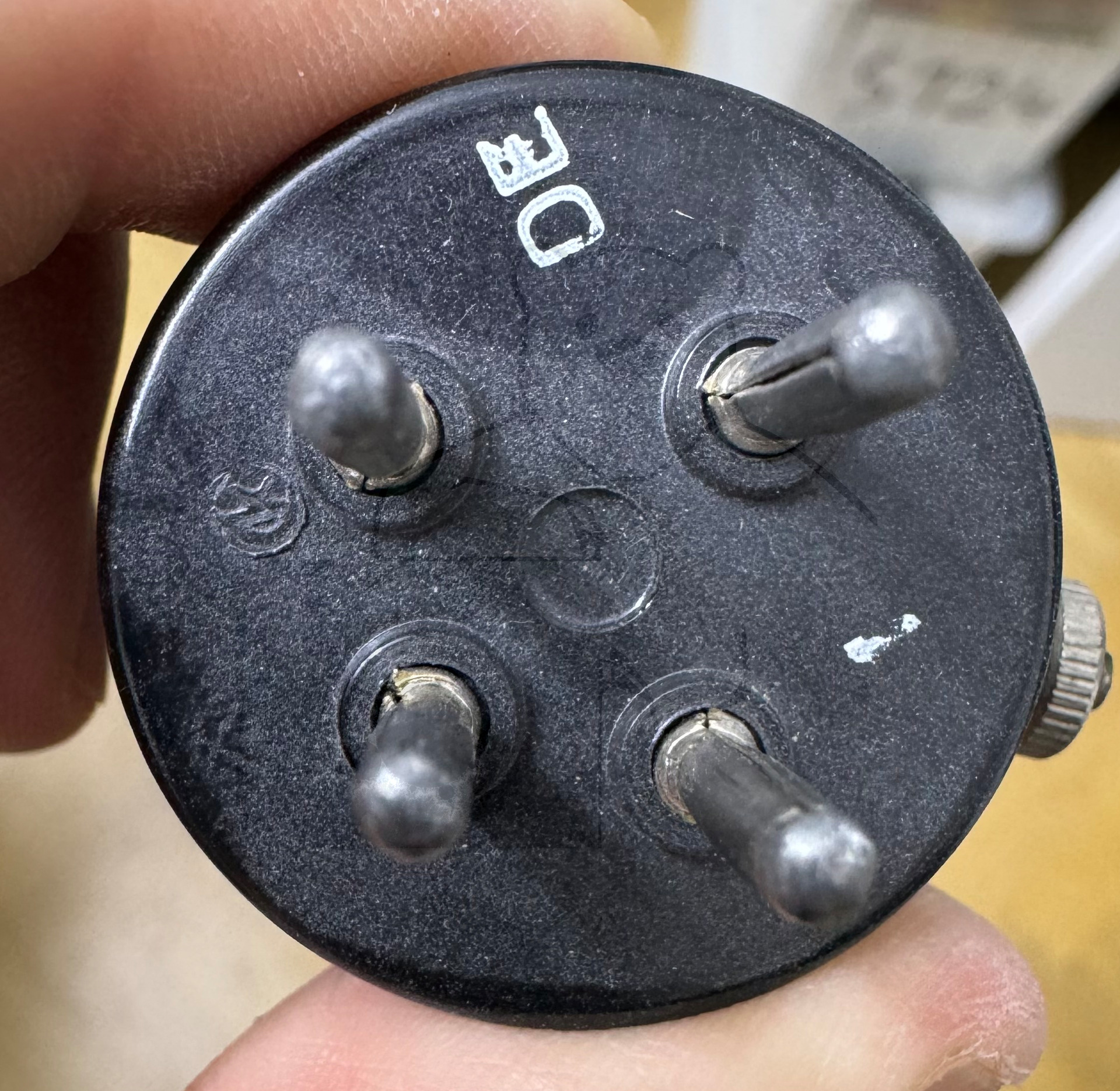

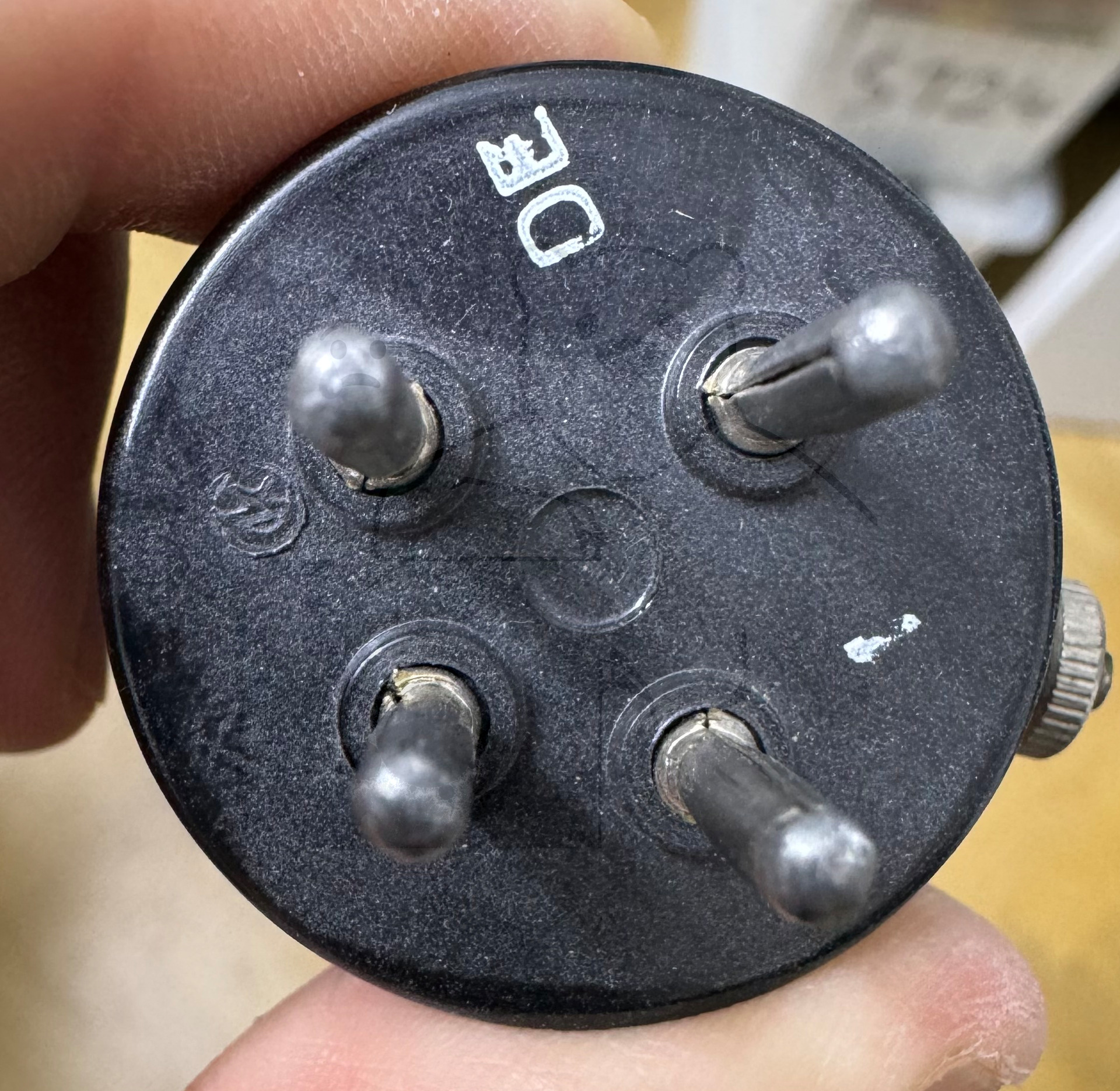

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:27:26

🔎 Beschreibung der Systeme für die Röhre: U409D

	System 1
Kathode	1
Gitter 1	Seitenschraube
Gitter 2	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Tetrode, Raumladetetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

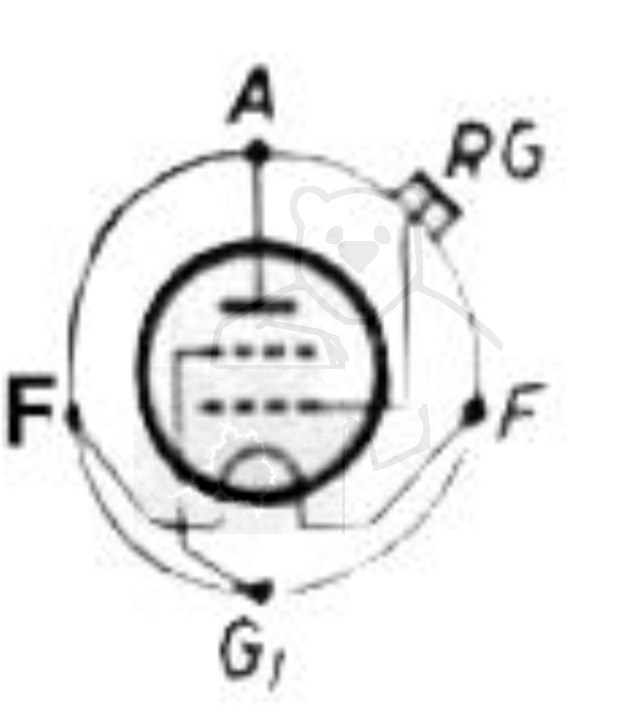

🔎 Sockelschaltung der U409D

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: U409D

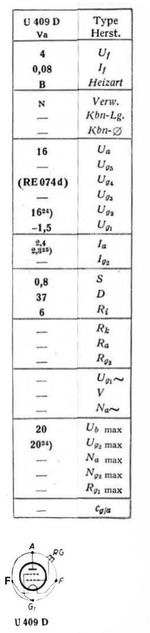

Kurzdatenblatt U409D.pdf (103 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
