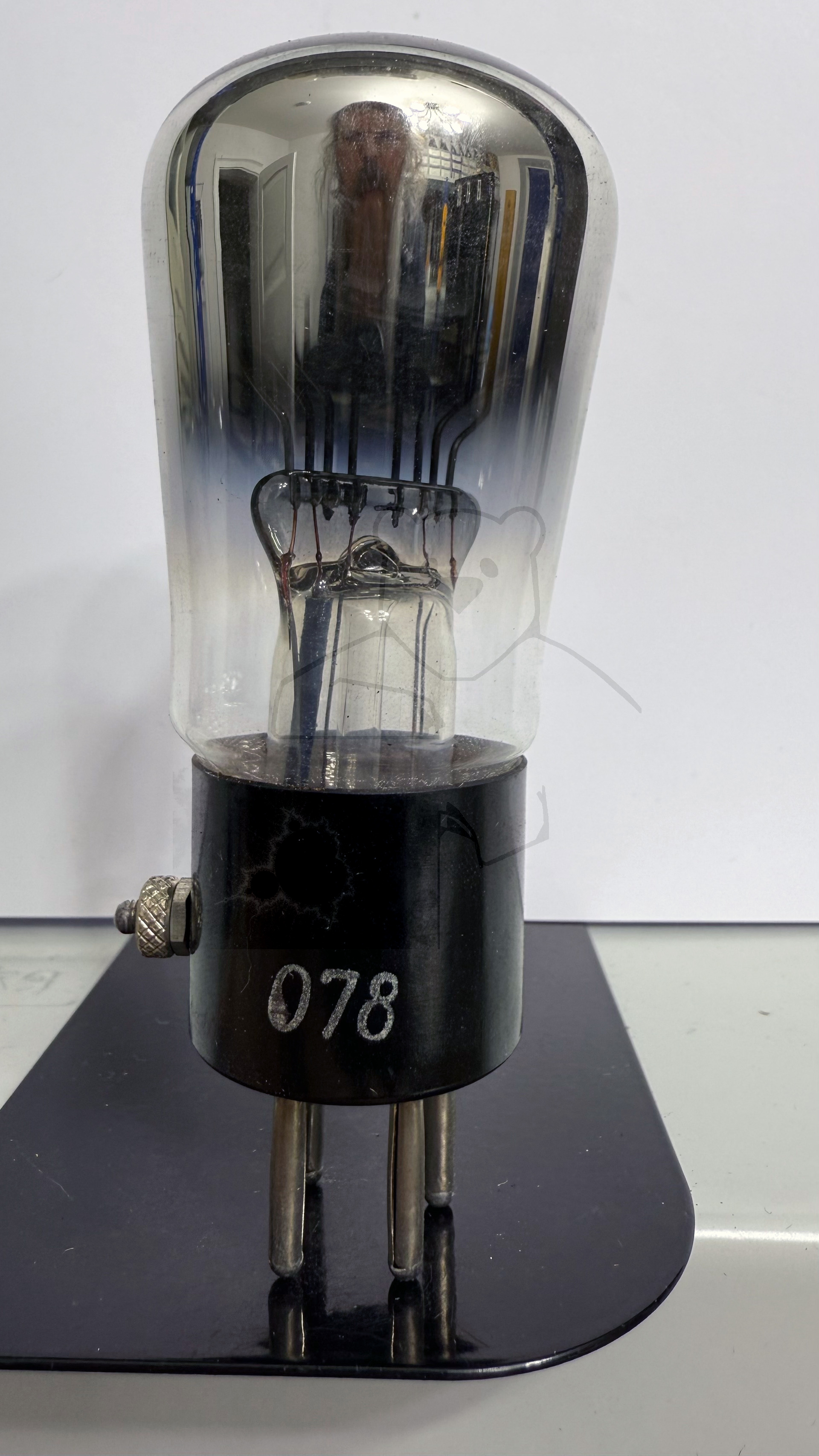

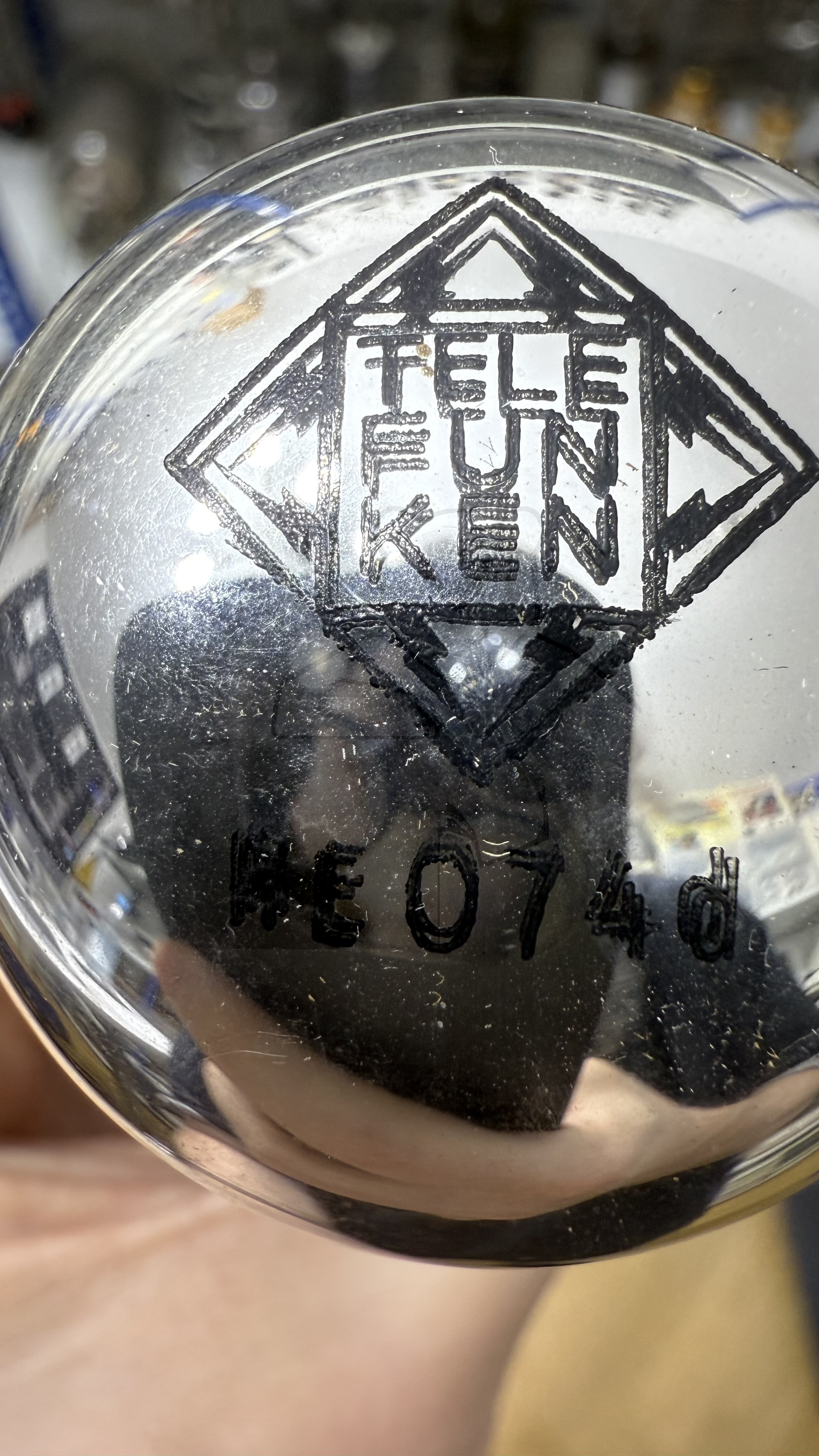

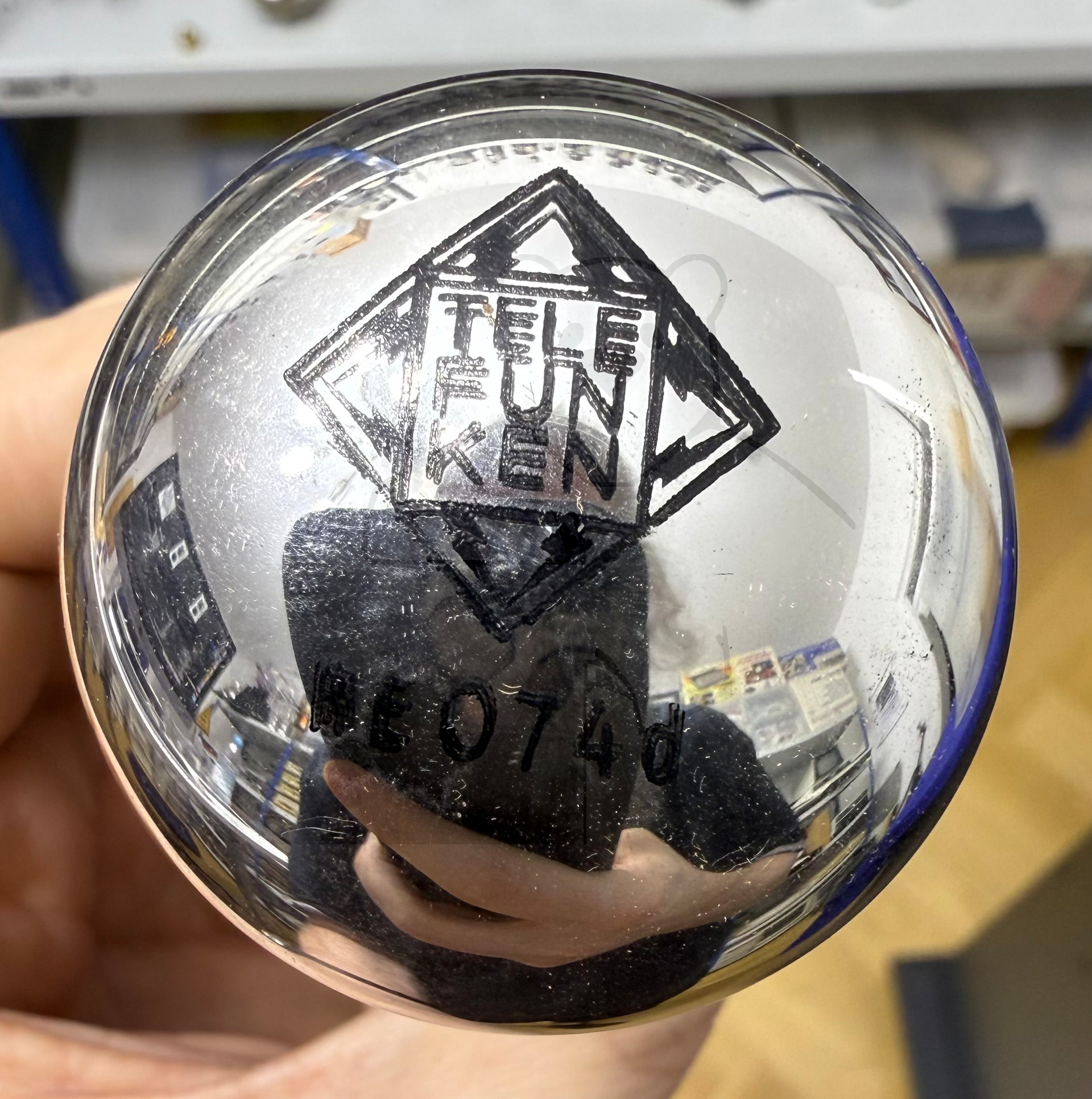

Daten und Bilder der Röhre: RE074d

🔎 Beschreibung der Röhre: RE074d

Name	RE074d
Vergleichsname	A441N → U409D
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

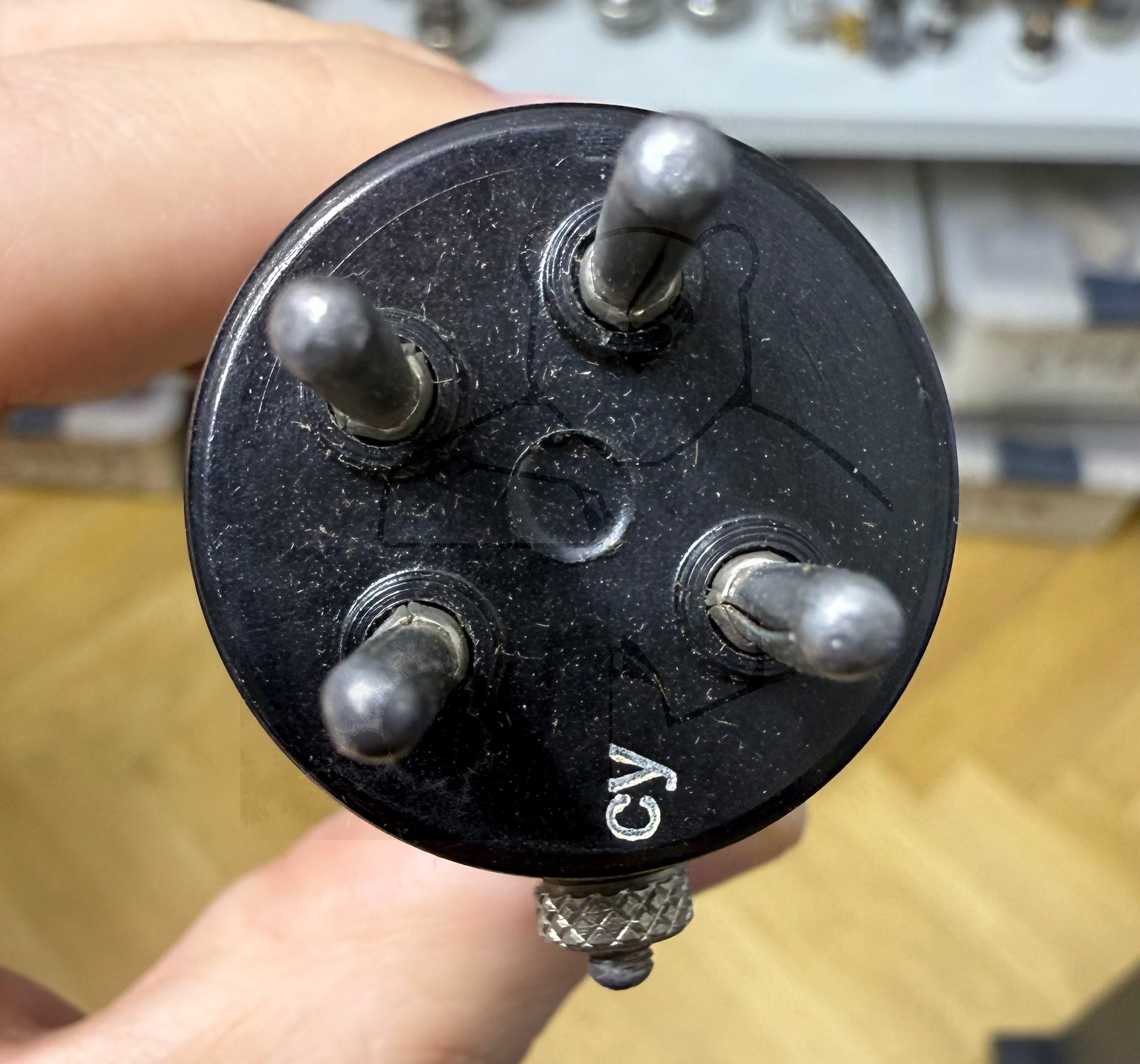

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	05.07.2019 01:05:59

🔎 Beschreibung der Systeme für die Röhre: RE074d

	System 1
Kathode	1
Gitter 1	4

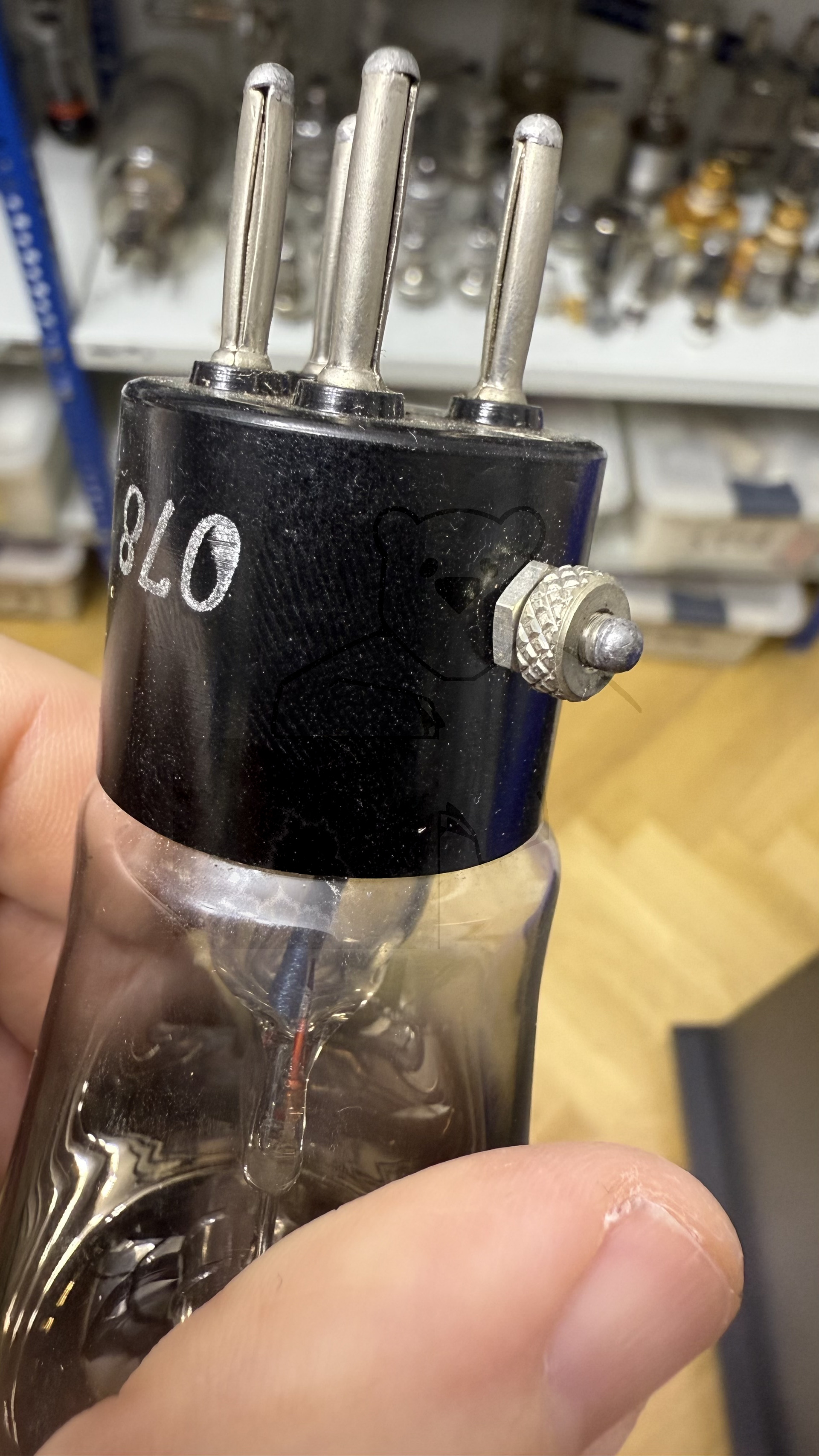

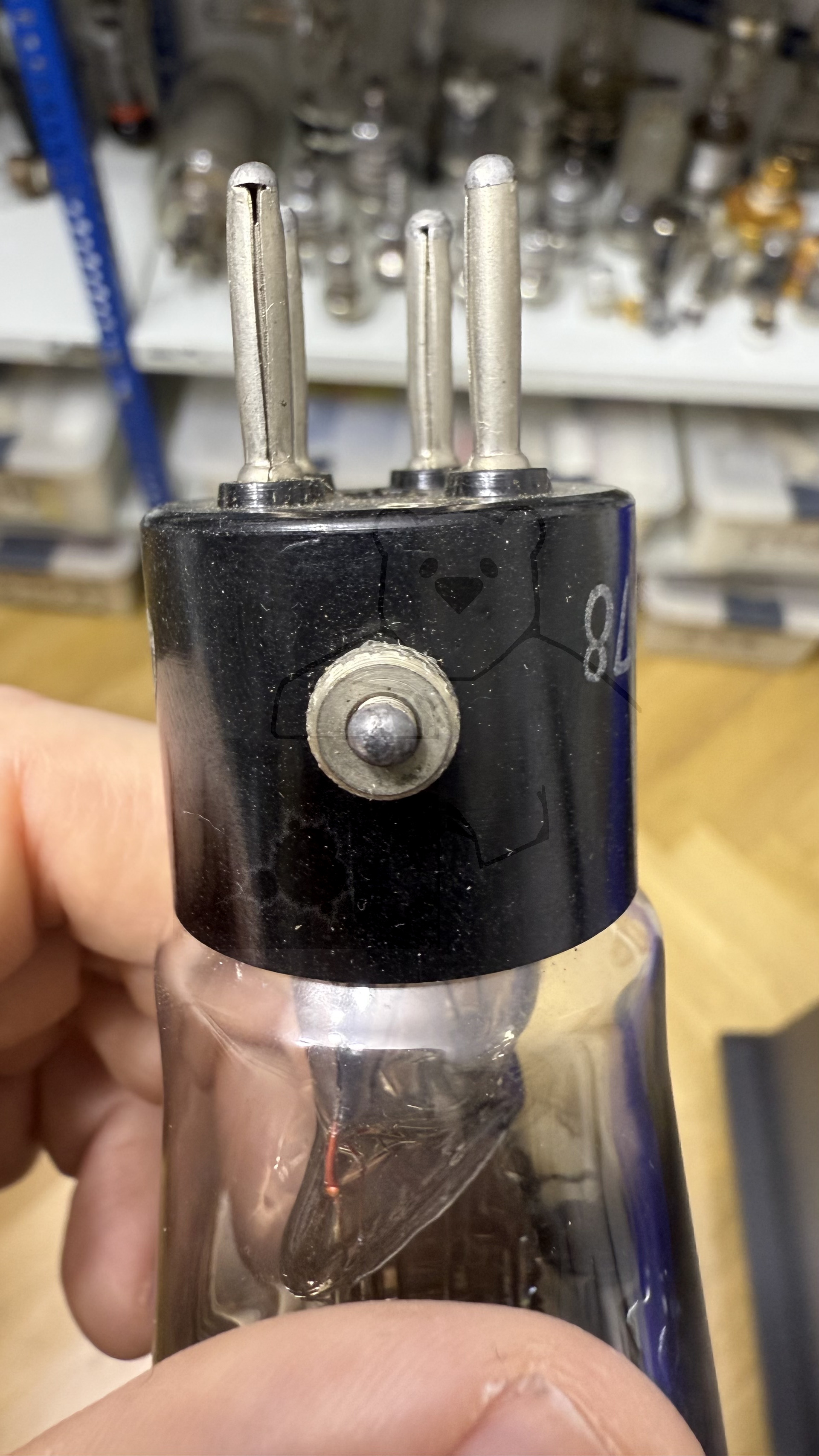

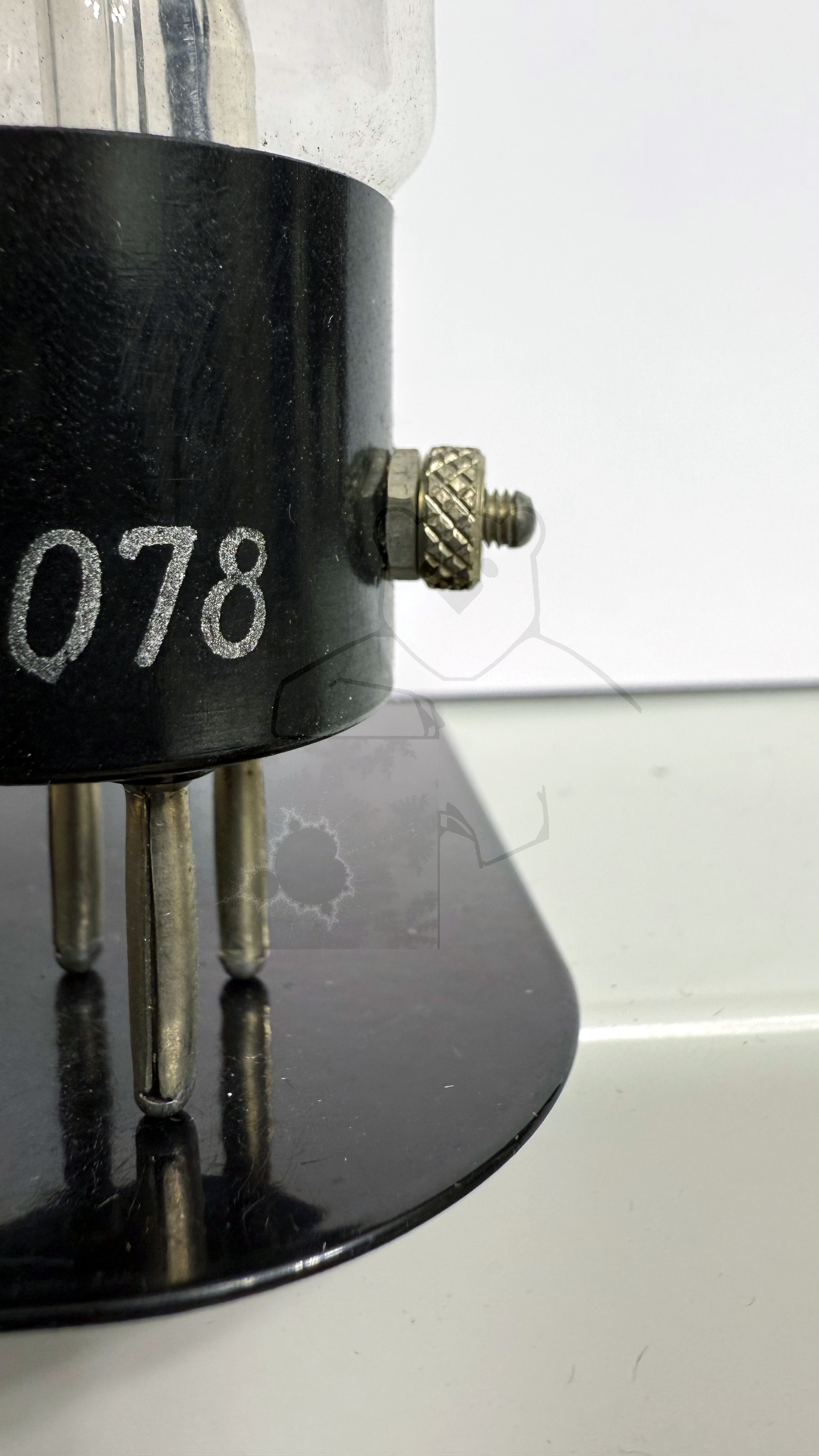

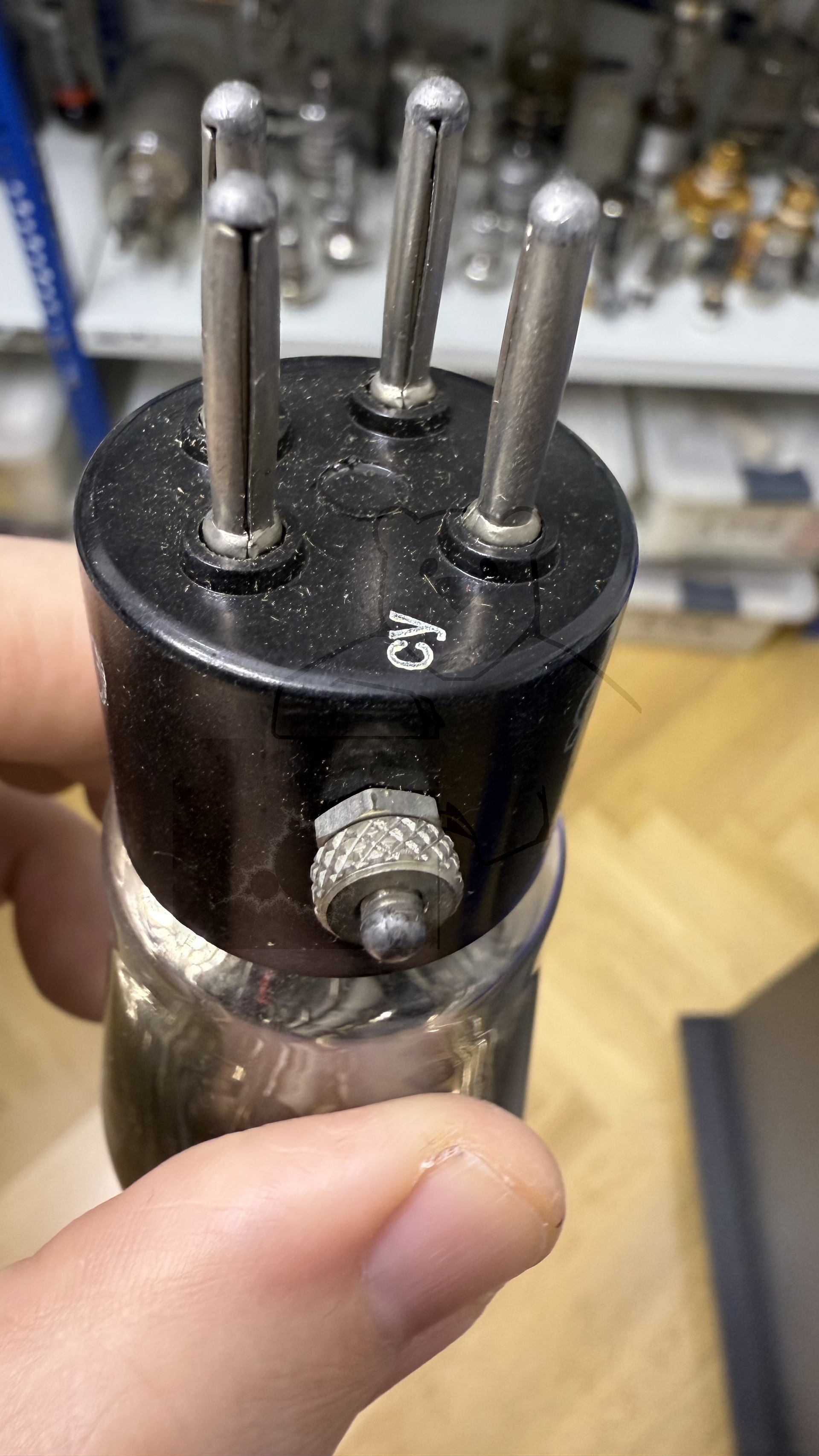

Gitter 2	Seitenschraube
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Tetrode, Raumladetetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

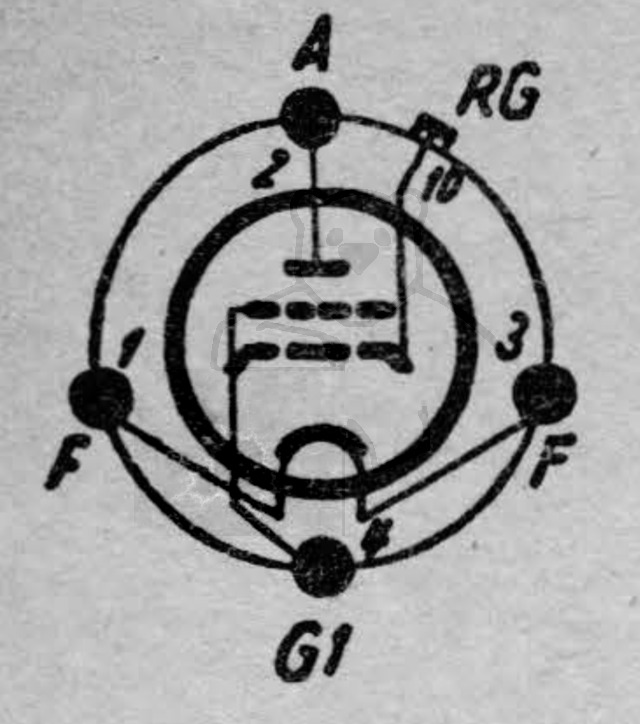

🔎 Sockelschaltung der RE074d

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: RE074d
Anwendung RE074 Telefunken Version 2 [www.tubedata.info].pdf (107 kB)
Anwendung RE074 Telefunken.pdf (606 kB)
Anwendung RE074d Telefunken [www.tubedata.info].pdf (114 kB)
Anwendung RE074d Telefunken Version 1 [www.tubedata.info].pdf (114 kB)
Anwendung RE074d Telefunken Version 2 [www.tubedata.info].pdf (135 kB)
Datenblatt RE074 RE074n Telefunken.pdf (1200 kB)
Datenblatt RE074 RE074t Telefunken.pdf (225 kB)
Pruefkarte RE074d - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
Pruefkarte RE074d U409D DG407 A441N - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
