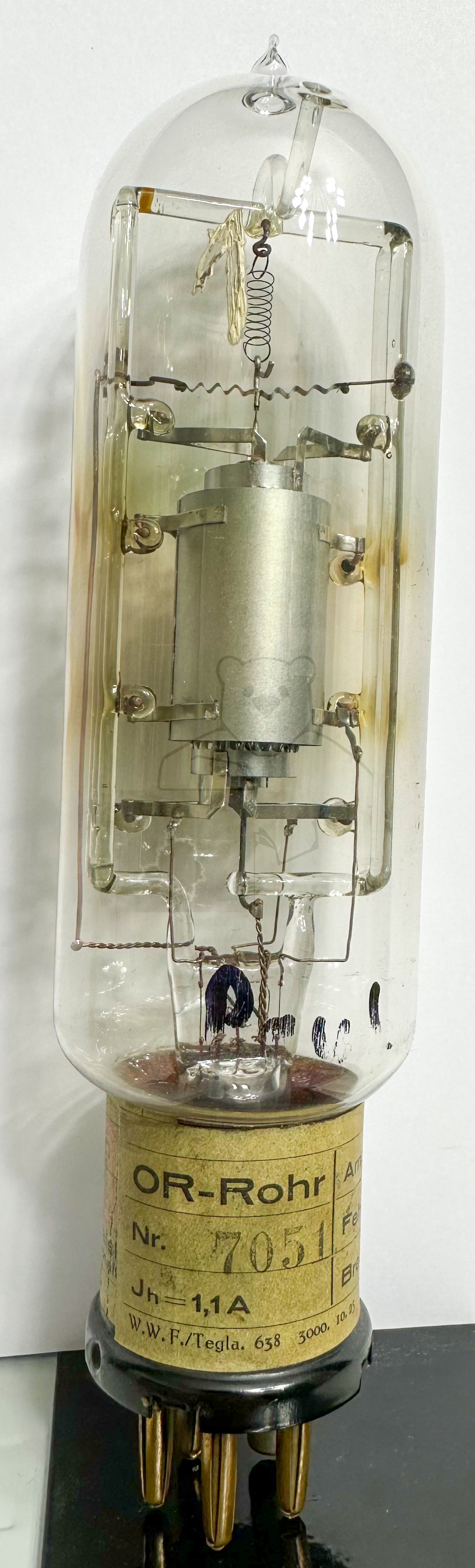

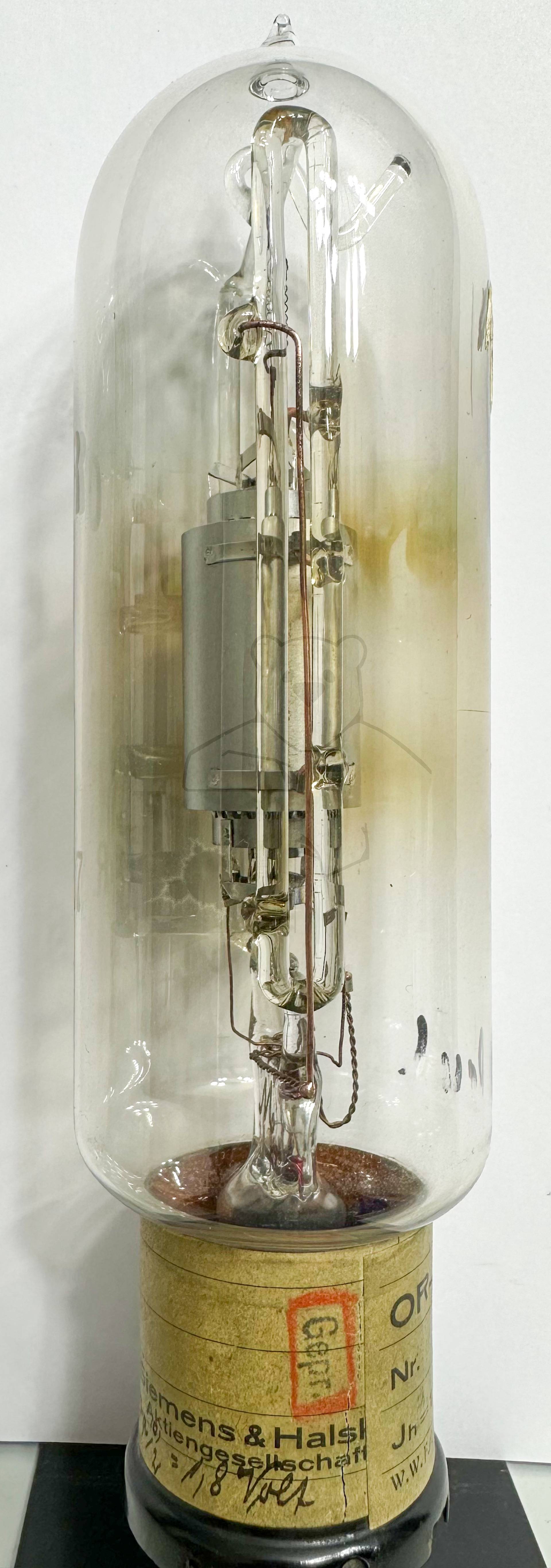

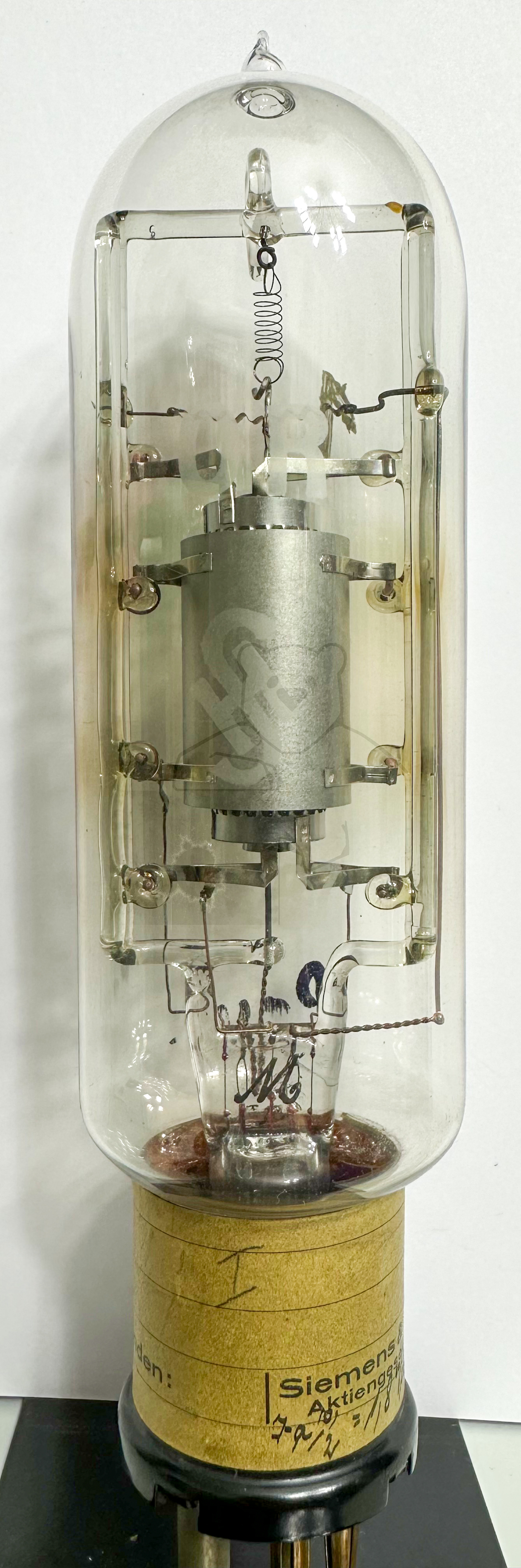

Daten und Bilder der Röhre: OR

🔎 Beschreibung der Röhre: OR

Name	OR
Vergleichsname	RE87
Heizspannung (Volt)	2
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

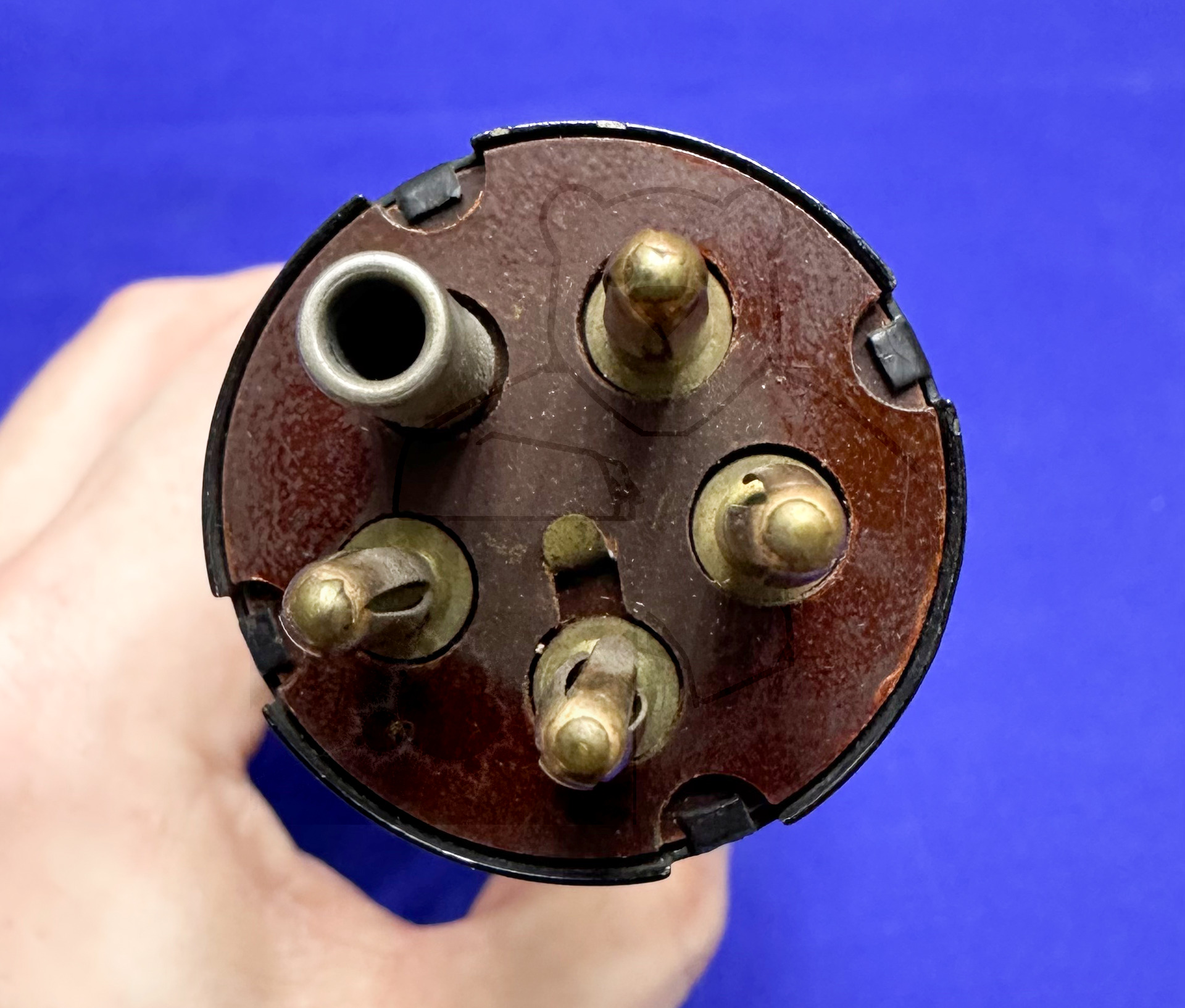

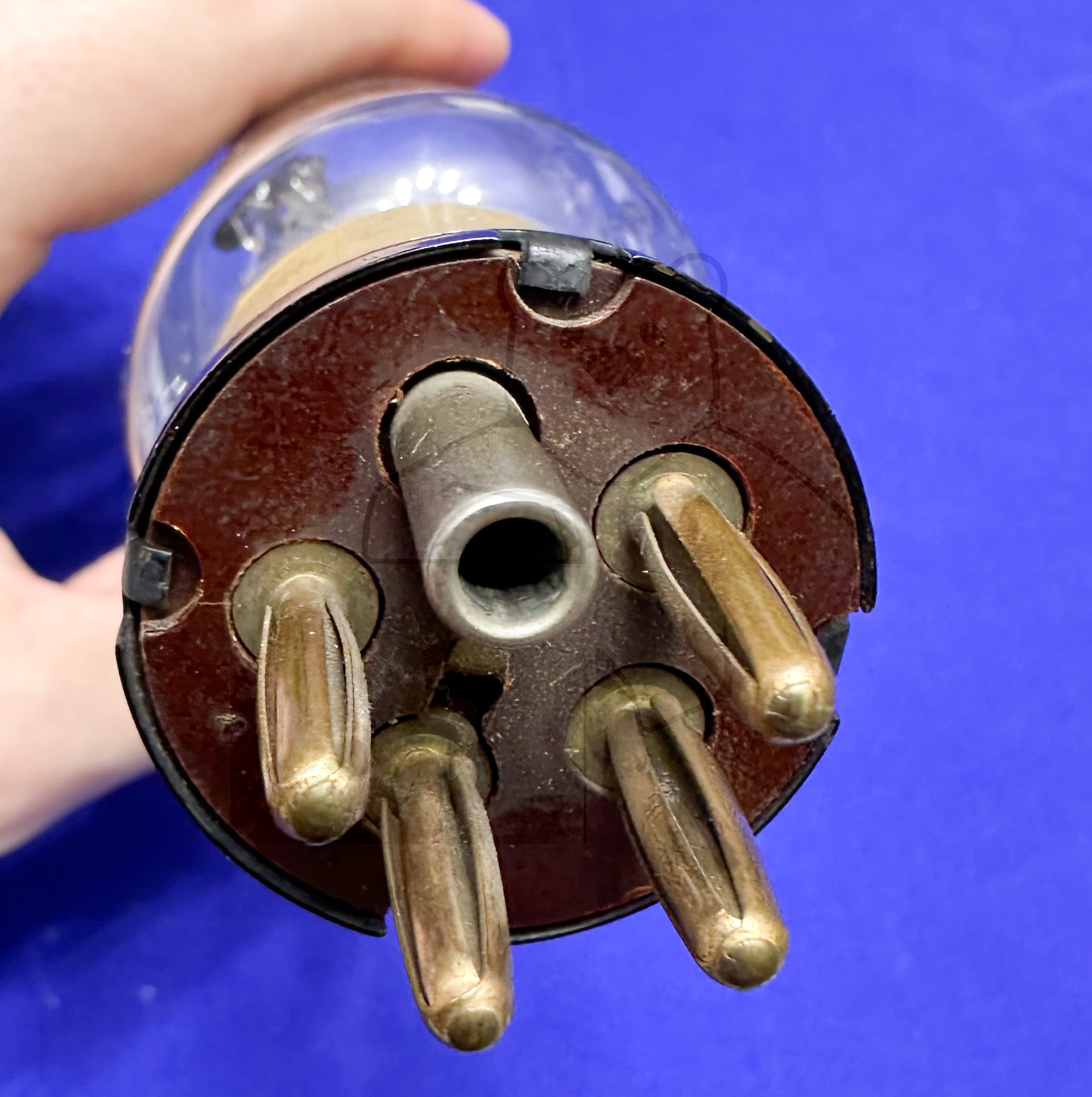

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse) → Liste aller Röhren mit: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse)
Zusätzliche Informationen	Die Siemens OR bzw. Telefunken RE87 ist eine für 1930 aussergewöhnlich Leistungsfähige Endverstärker Röhre.
Letzte Änderung	09.06.2023 00:03:55

🔎 Beschreibung der Systeme für die Röhre: OR

	System 1
Kathode	3
Gitter 1	2
Gitter 2	1
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

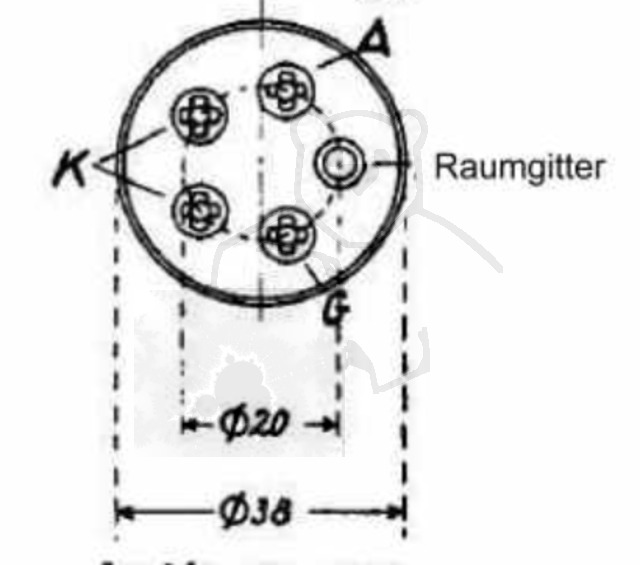

🔎 Sockelschaltung der OR

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu OR

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Szd-sxvMDws (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: OR
Datenblatt RE87 OR Kennlinie.pdf (1218 kB)
Datenblatt RE87 OR Telefunken.pdf (723 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
