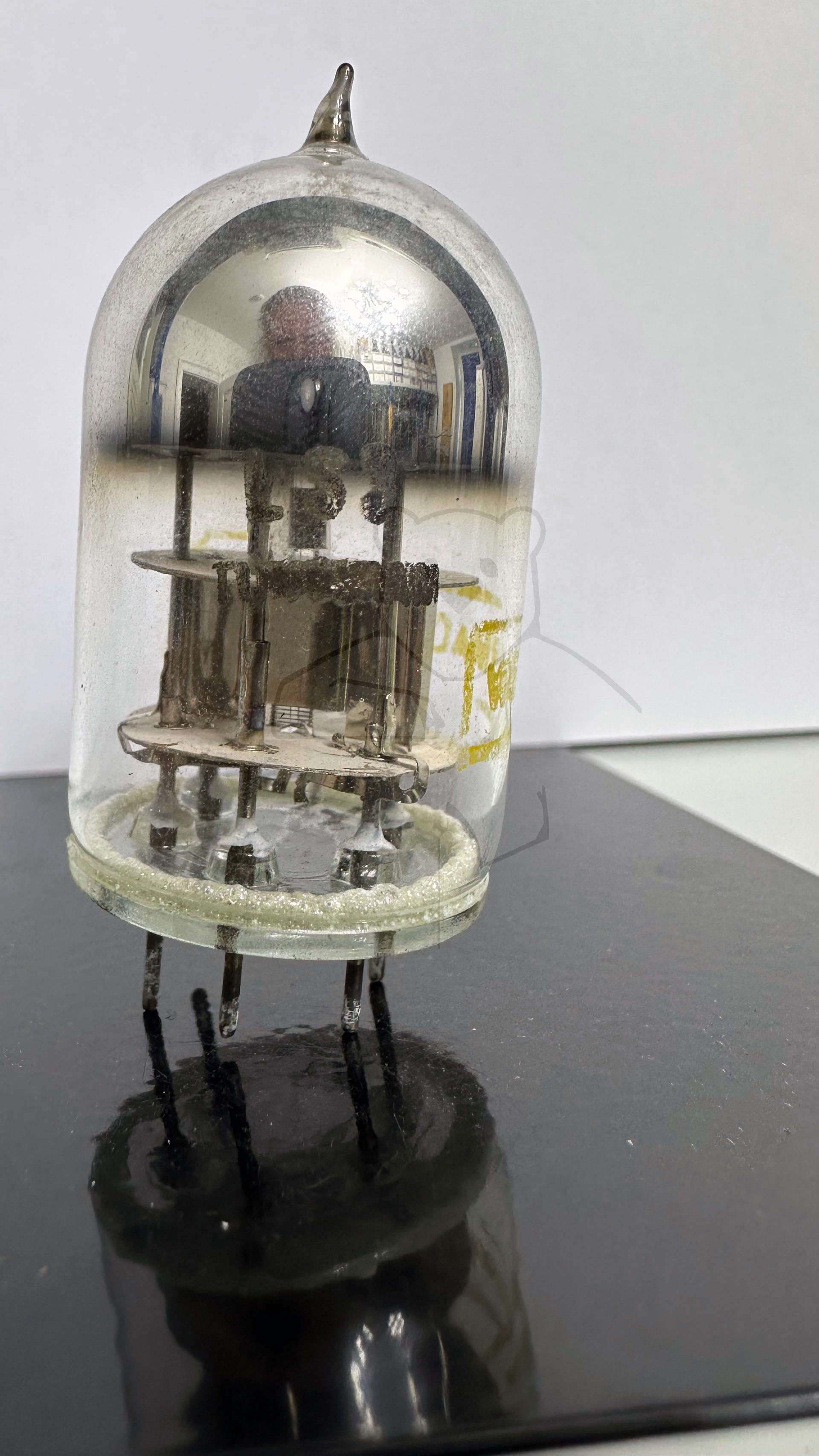

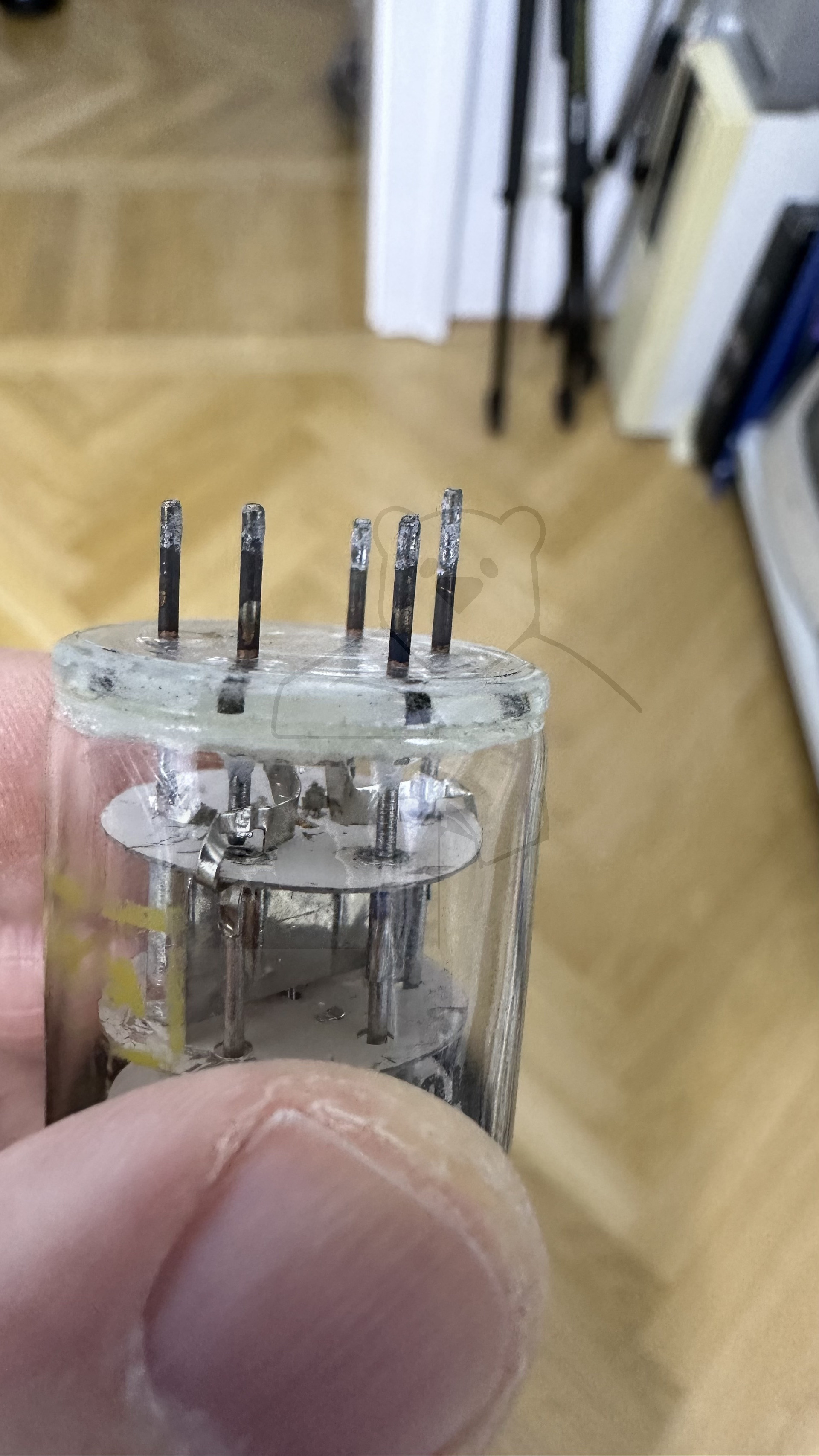

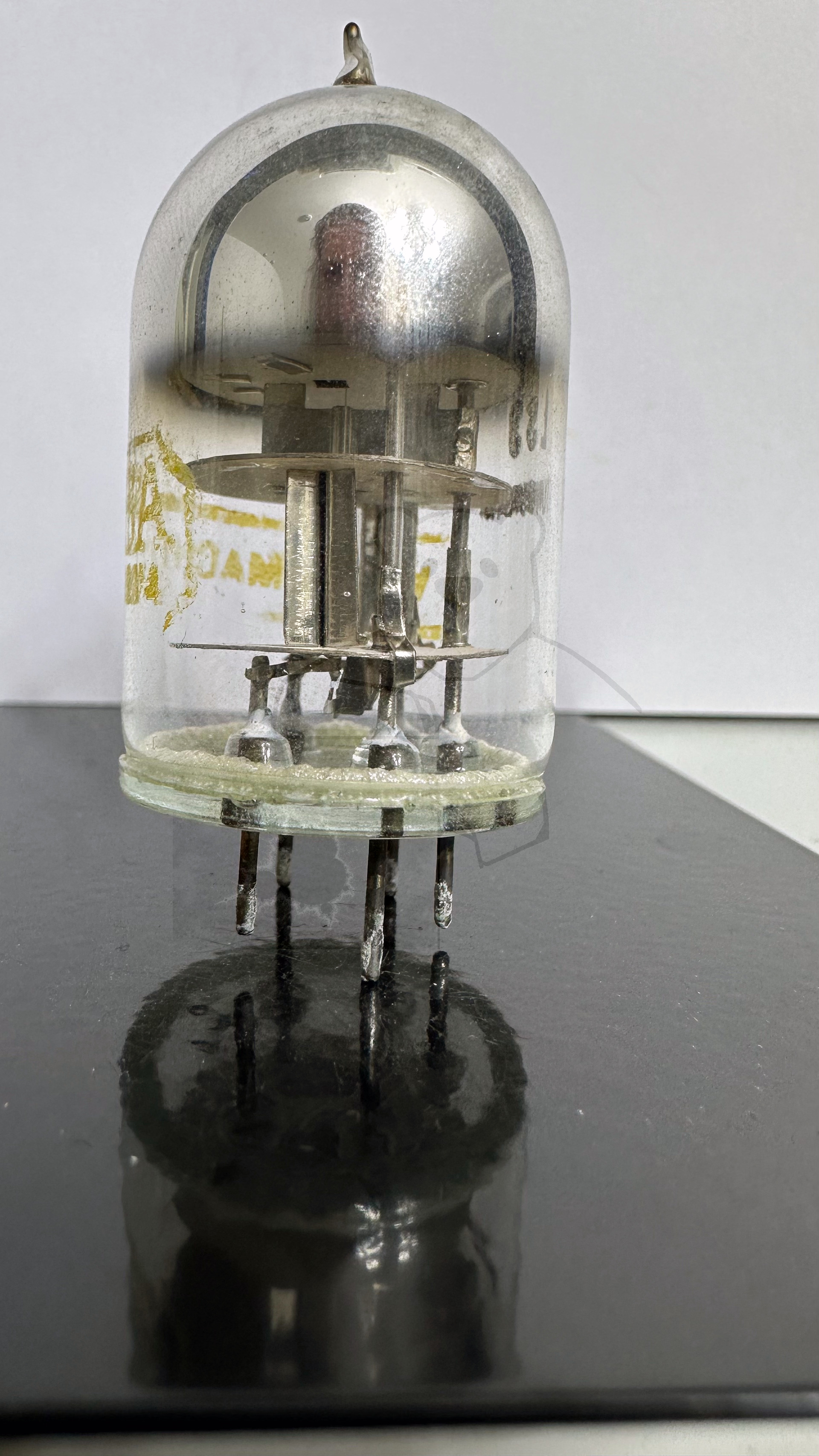

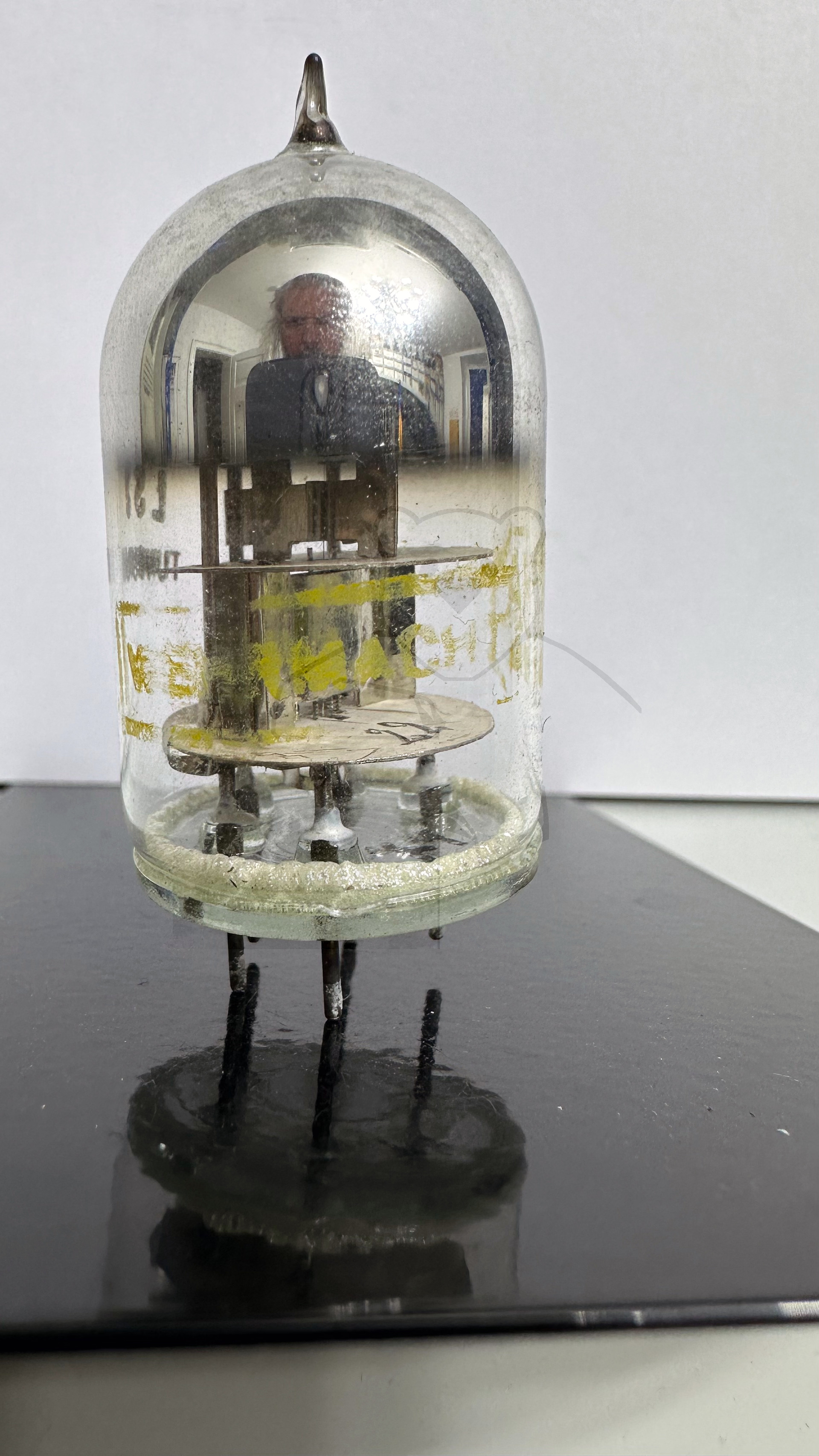

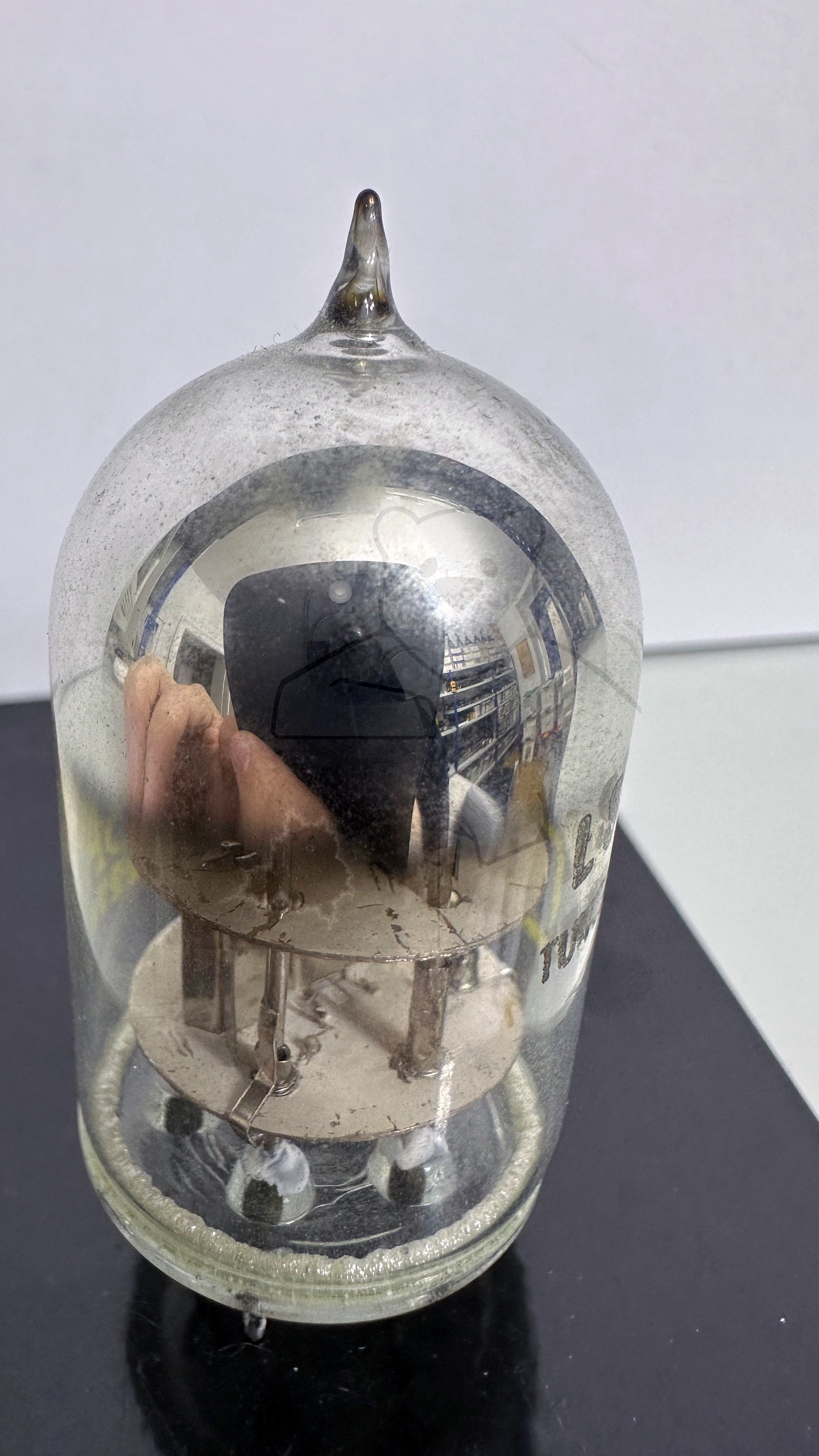

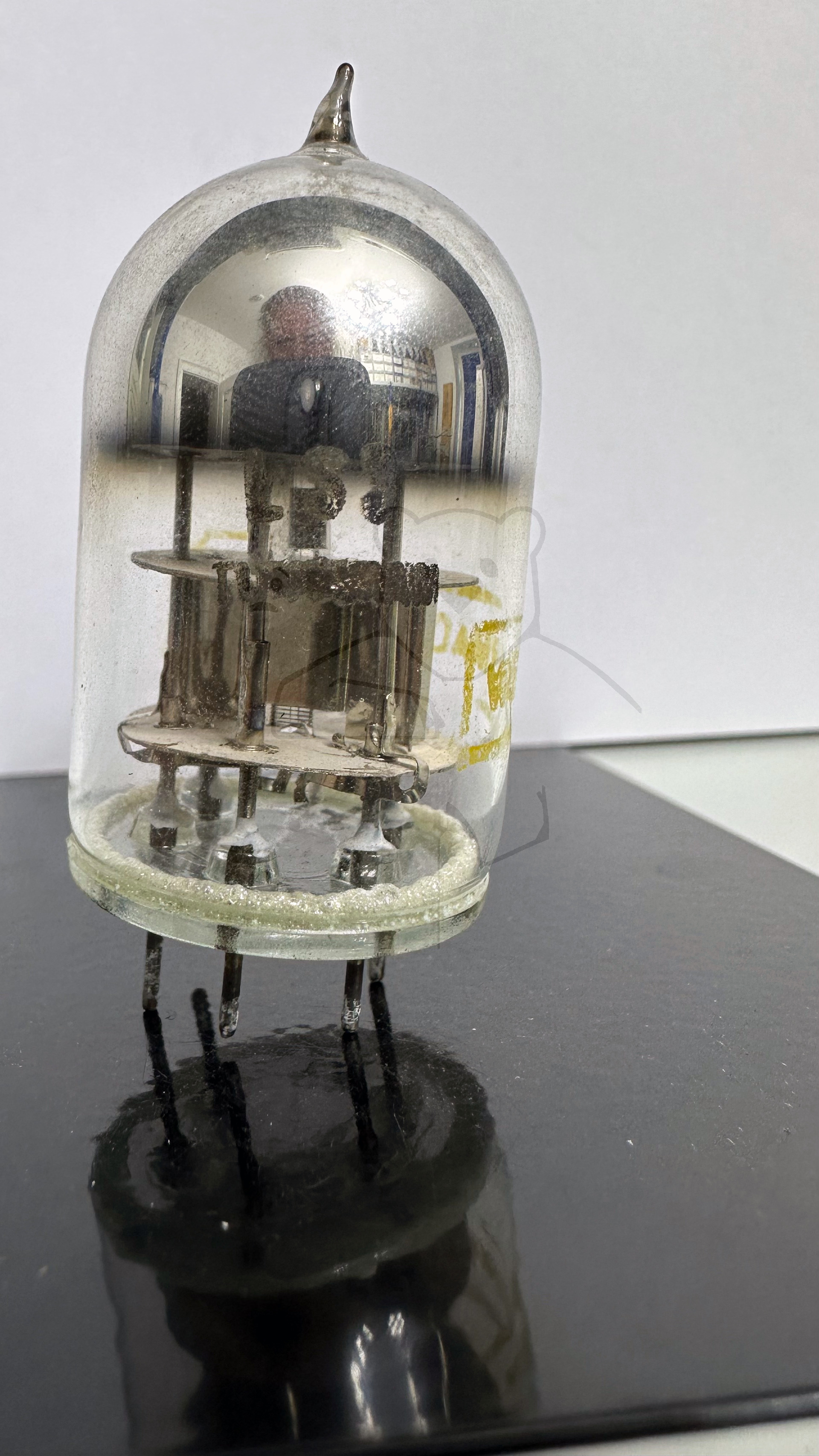

Daten und Bilder der Röhre: LS3

🔎 Beschreibung der Röhre: LS3

Name	LS3
Vergleichsname
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Verlustroehre → Liste aller Röhren mit: Spezialsockel, Verlustroehre
Zusätzliche Informationen	Die → LS3 ist eine sog. 'Verlustroehre' und wurde direkt in die Schaltung eingelötet. Die Bezeichnung 'Verlustroehre' rührt daher, das diese Röhrenvariante in Geräten eingesetzt wurde, die entweder zerstört oder unauffindbar waren - z.B. Waffensysteme oder Wettersonden.
Letzte Änderung	06.04.2023 12:46:54

🔎 Beschreibung der Systeme für die Röhre: LS3

	System 1	System 2
Kathode	f	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a	d
Anode 2
Leuchtschirm
Heizung	f, f	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

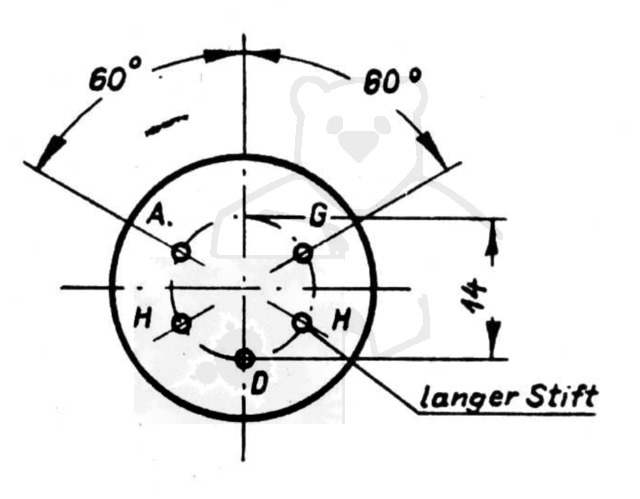

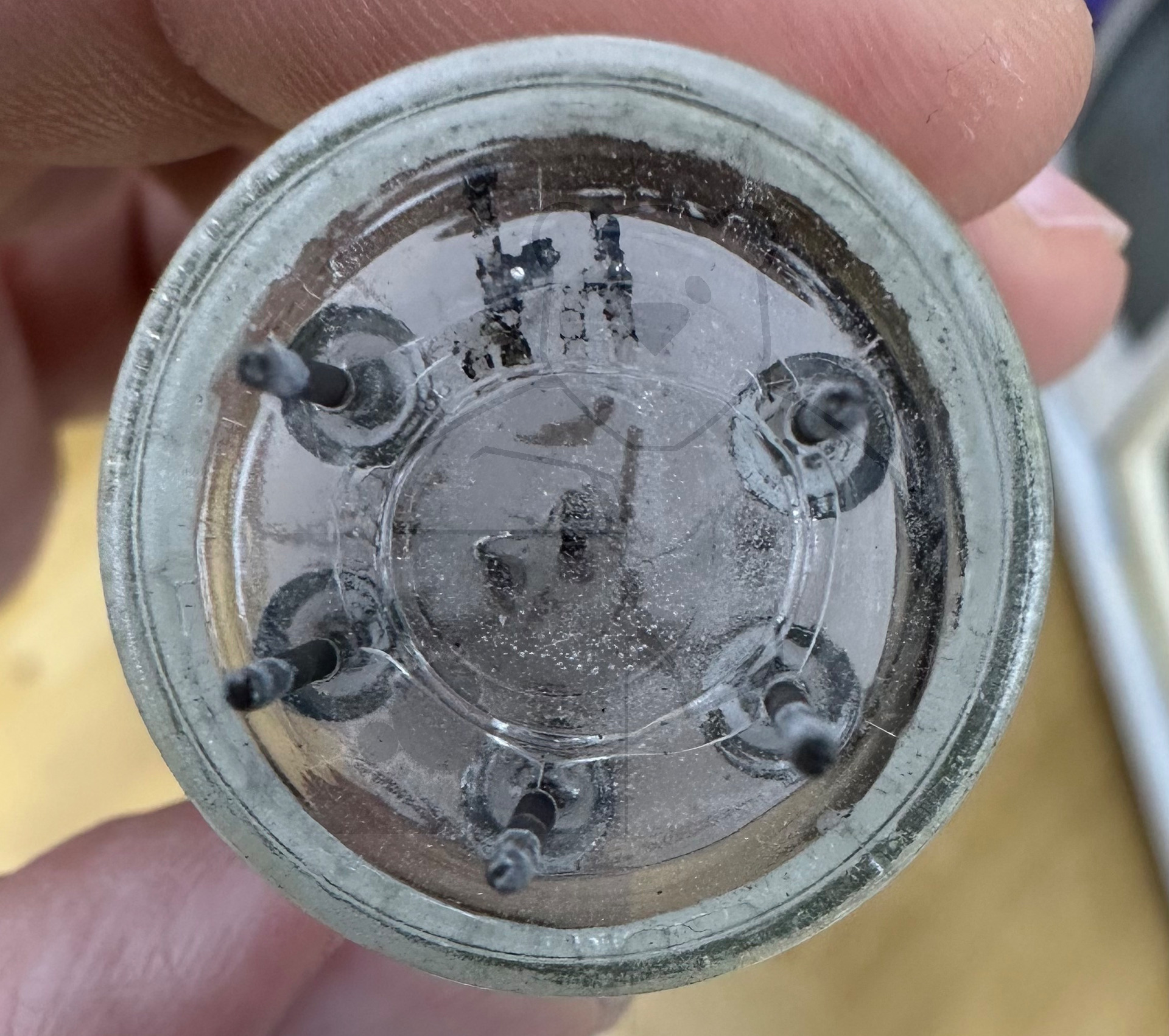

🔎 Sockelschaltung der LS3
