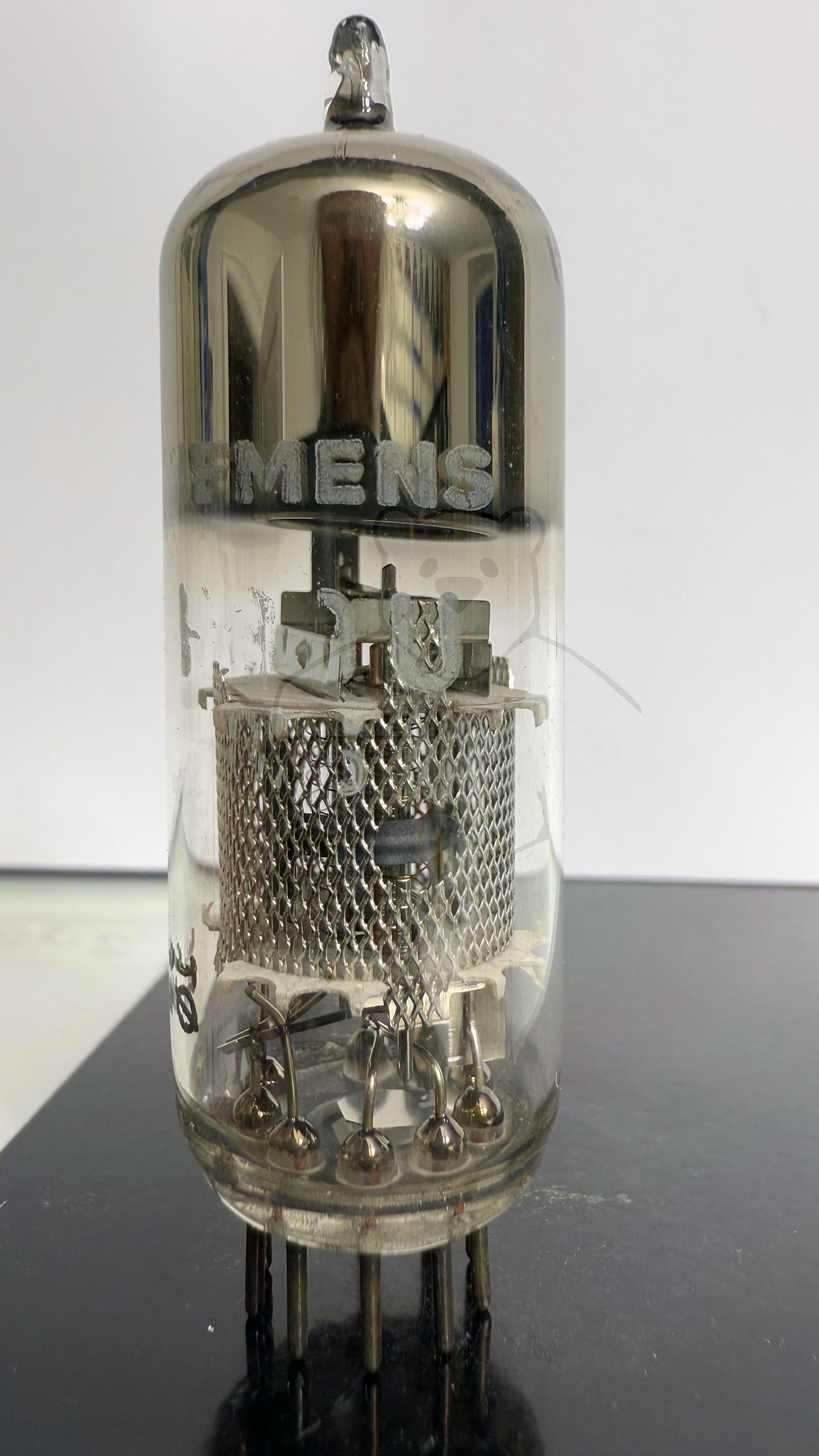

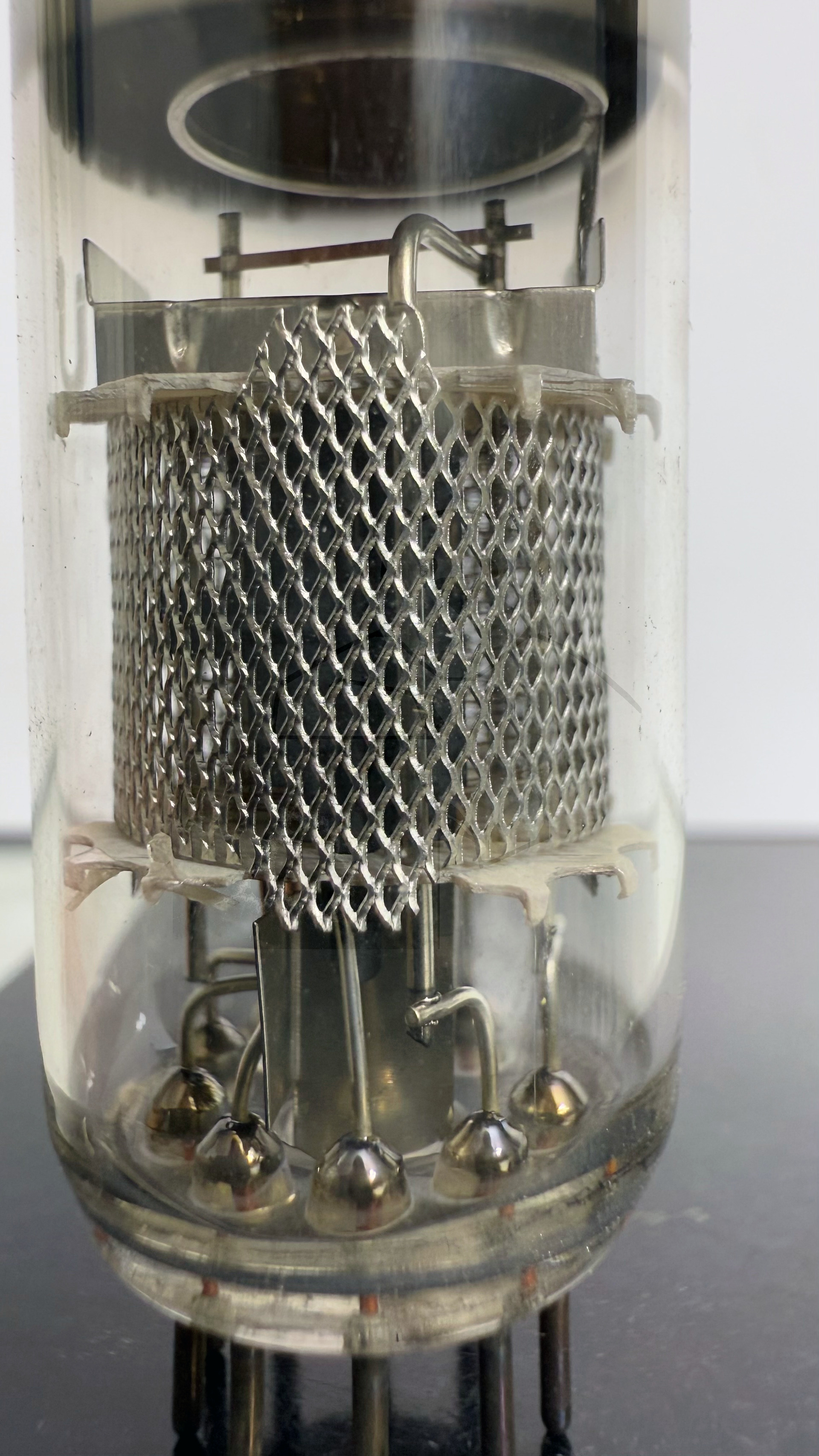

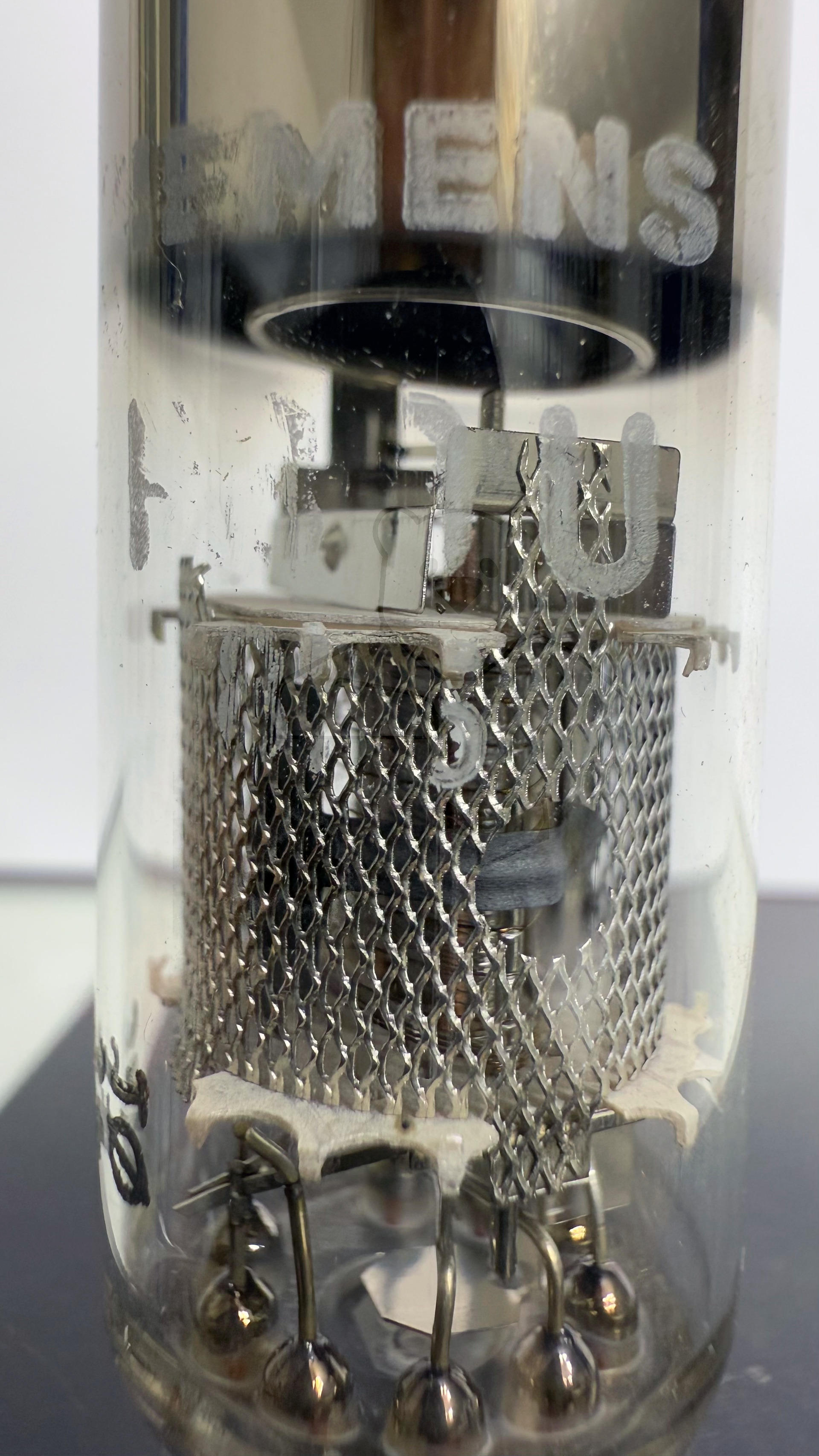

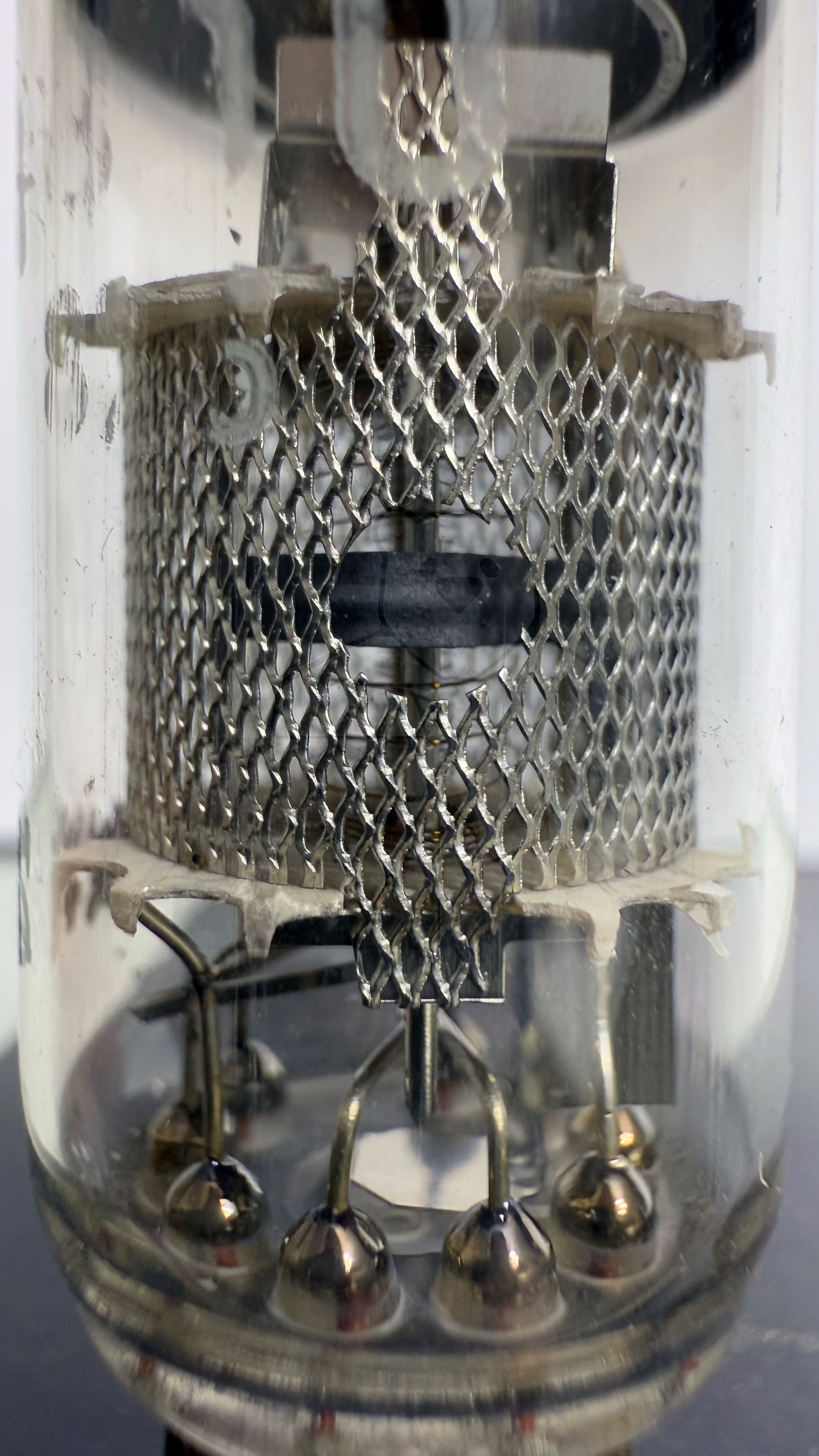

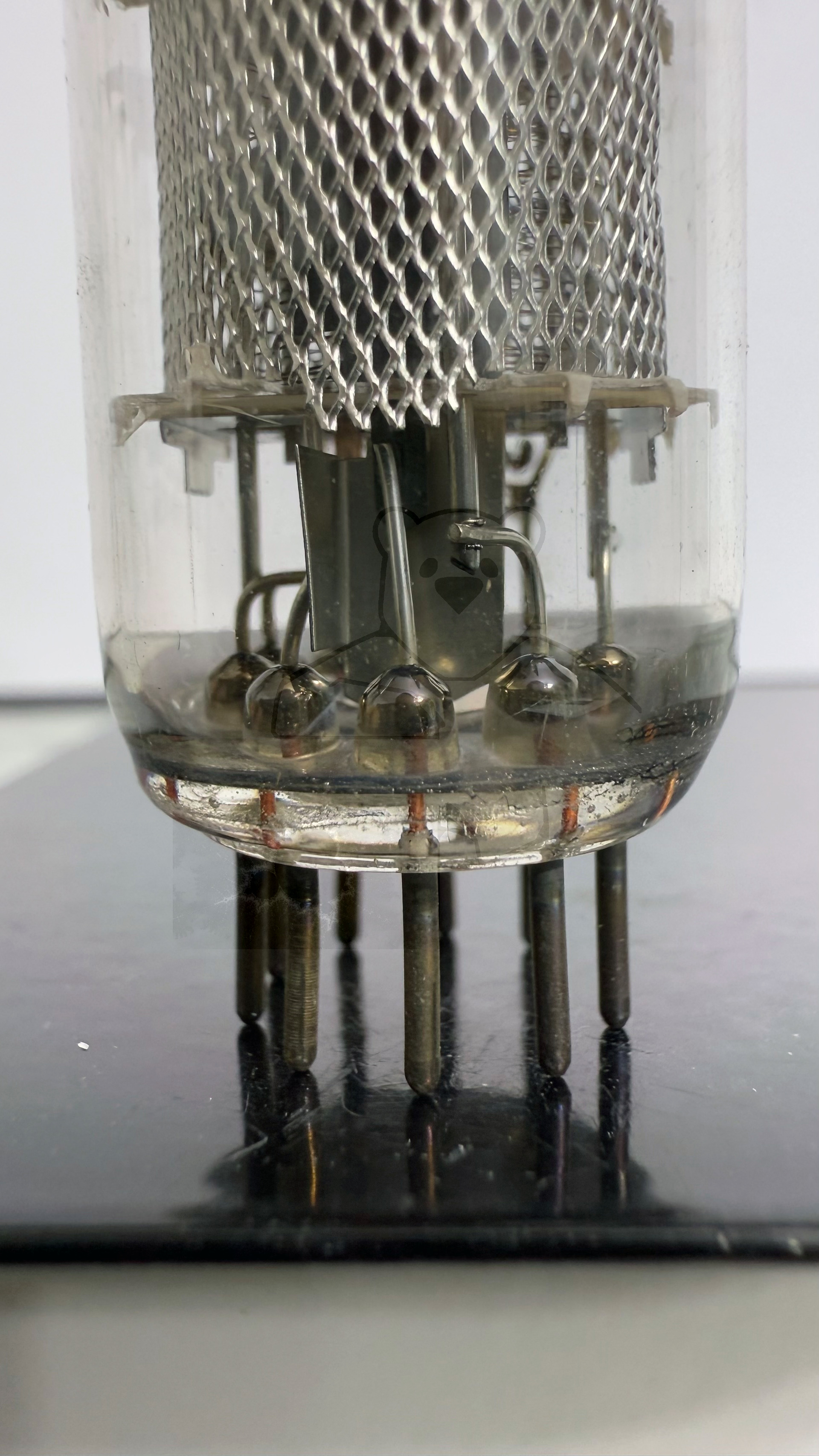

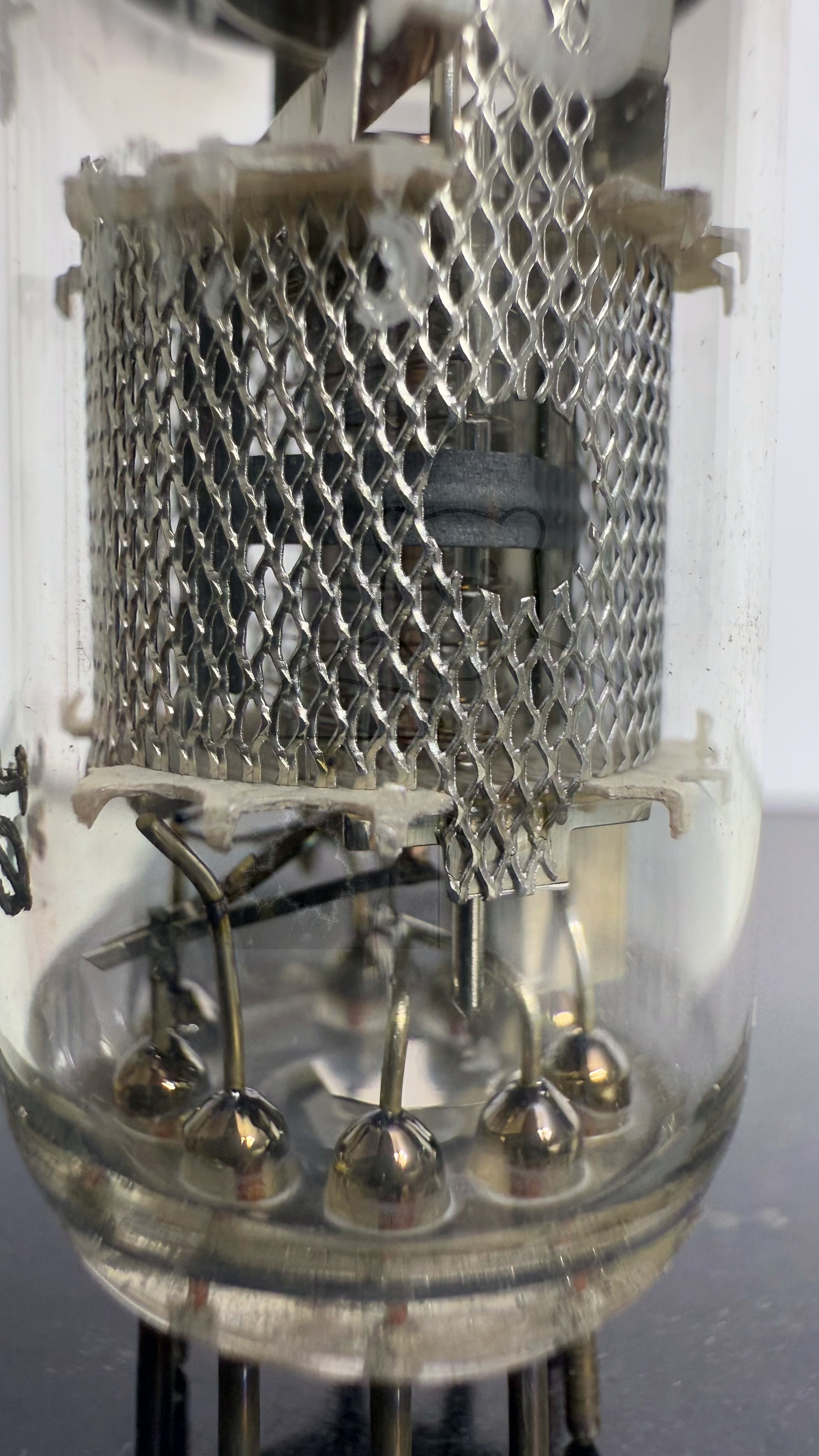

Daten und Bilder der Röhre: F80U

🔎 Beschreibung der Röhre: F80U

Name	F80U
Vergleichsname
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Wer kann genauere Angaben zu der Röhre → F80U machen? Sie läßt sich als → UF80 prüfen und scheint eine Sonderversion der → UF80 zu sein. Im Internet wird ebenfalls spekuliert, das es sich um eine fehlerhafte Stempelung handelt.
Letzte Änderung	26.01.2025 22:42:46

🔎 Beschreibung der Systeme für die Röhre: F80U

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

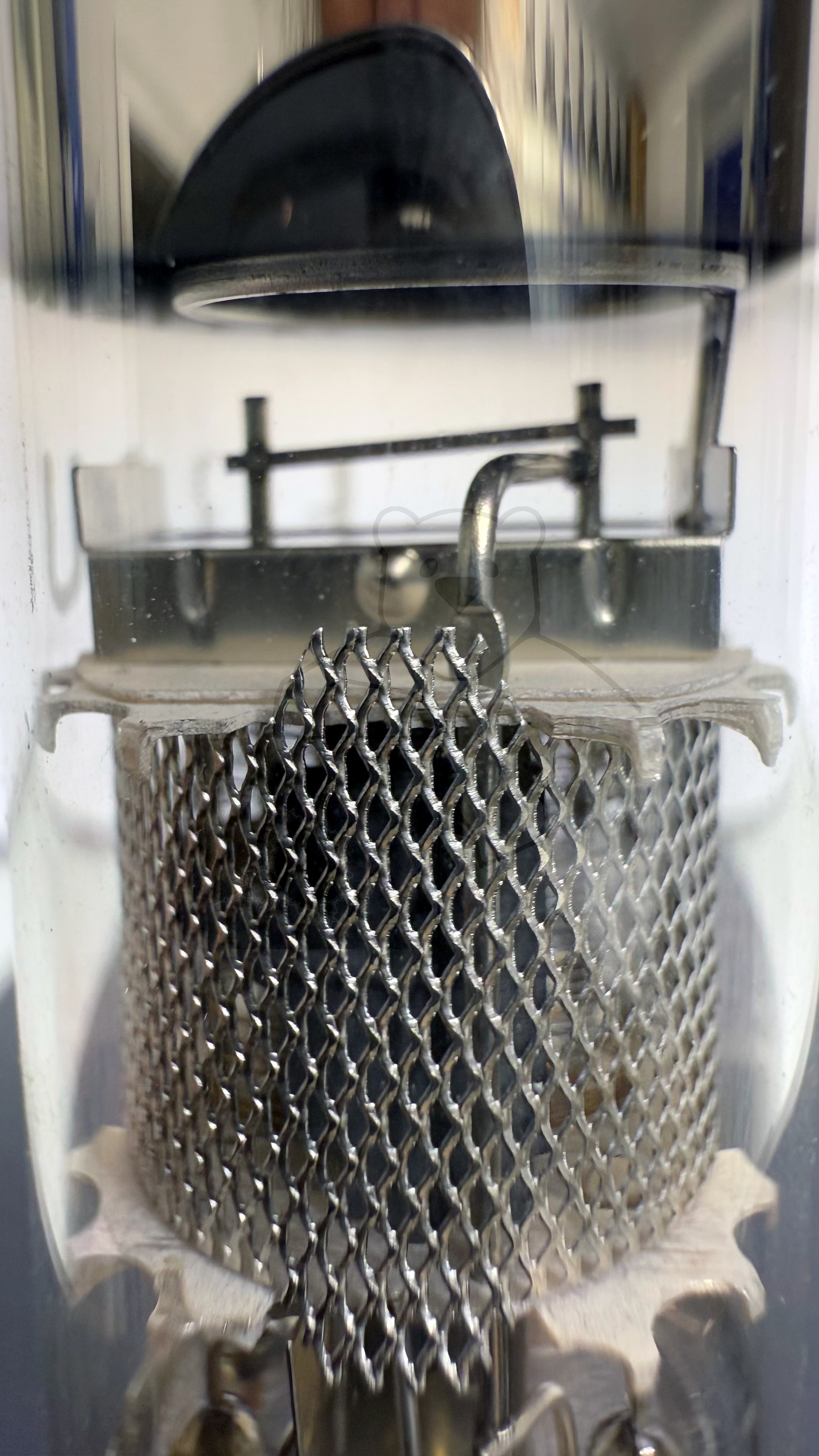

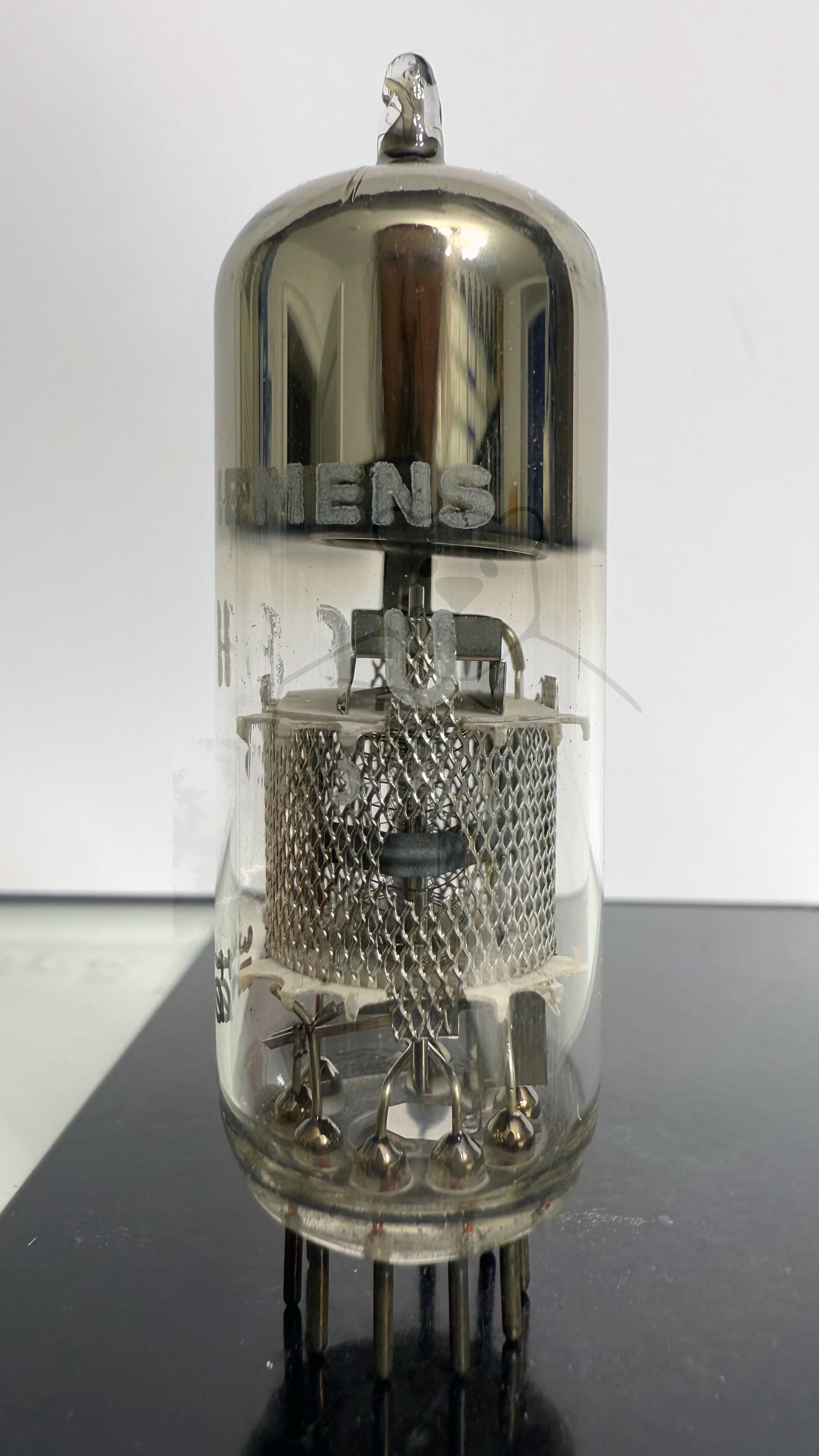

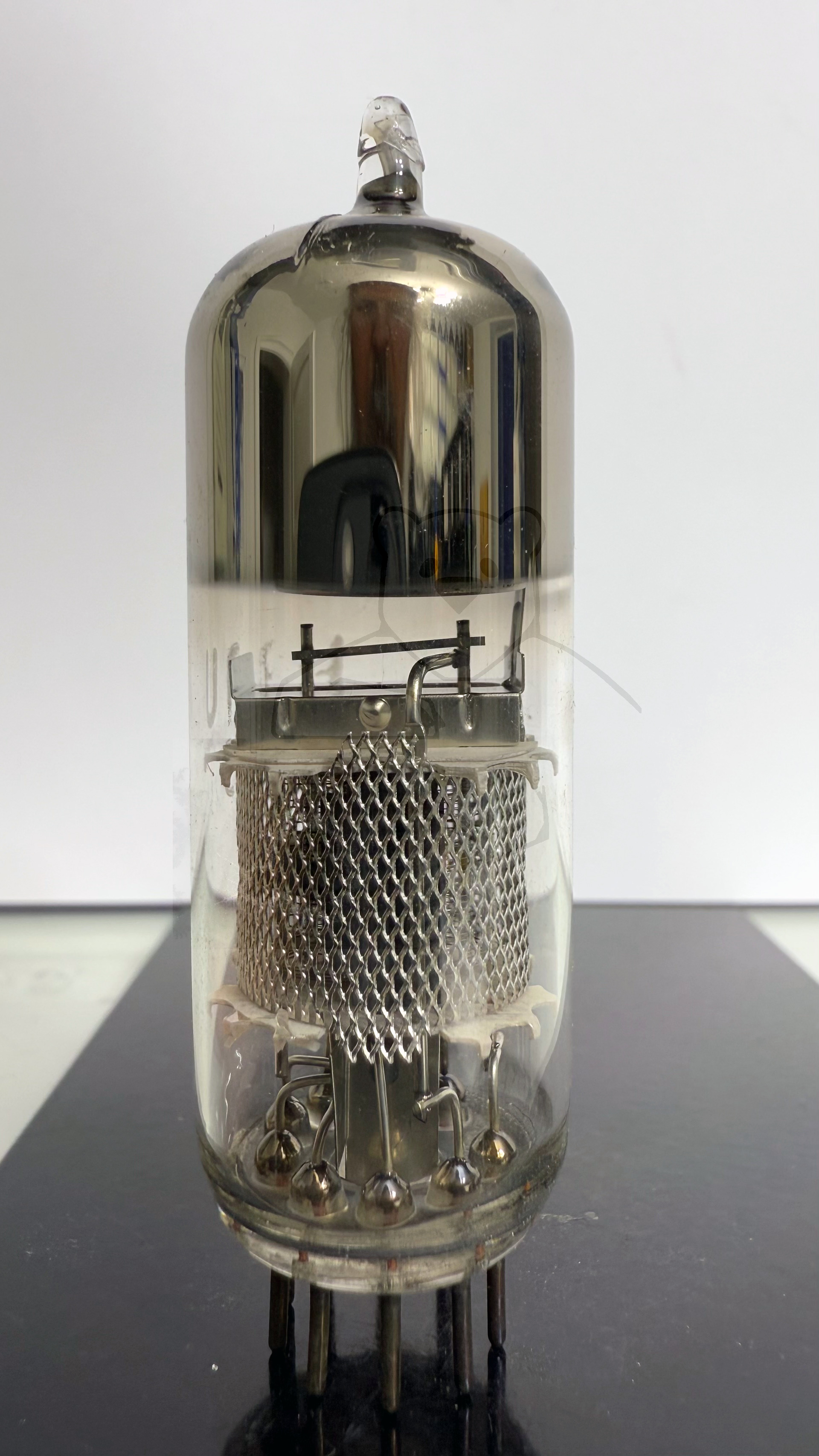

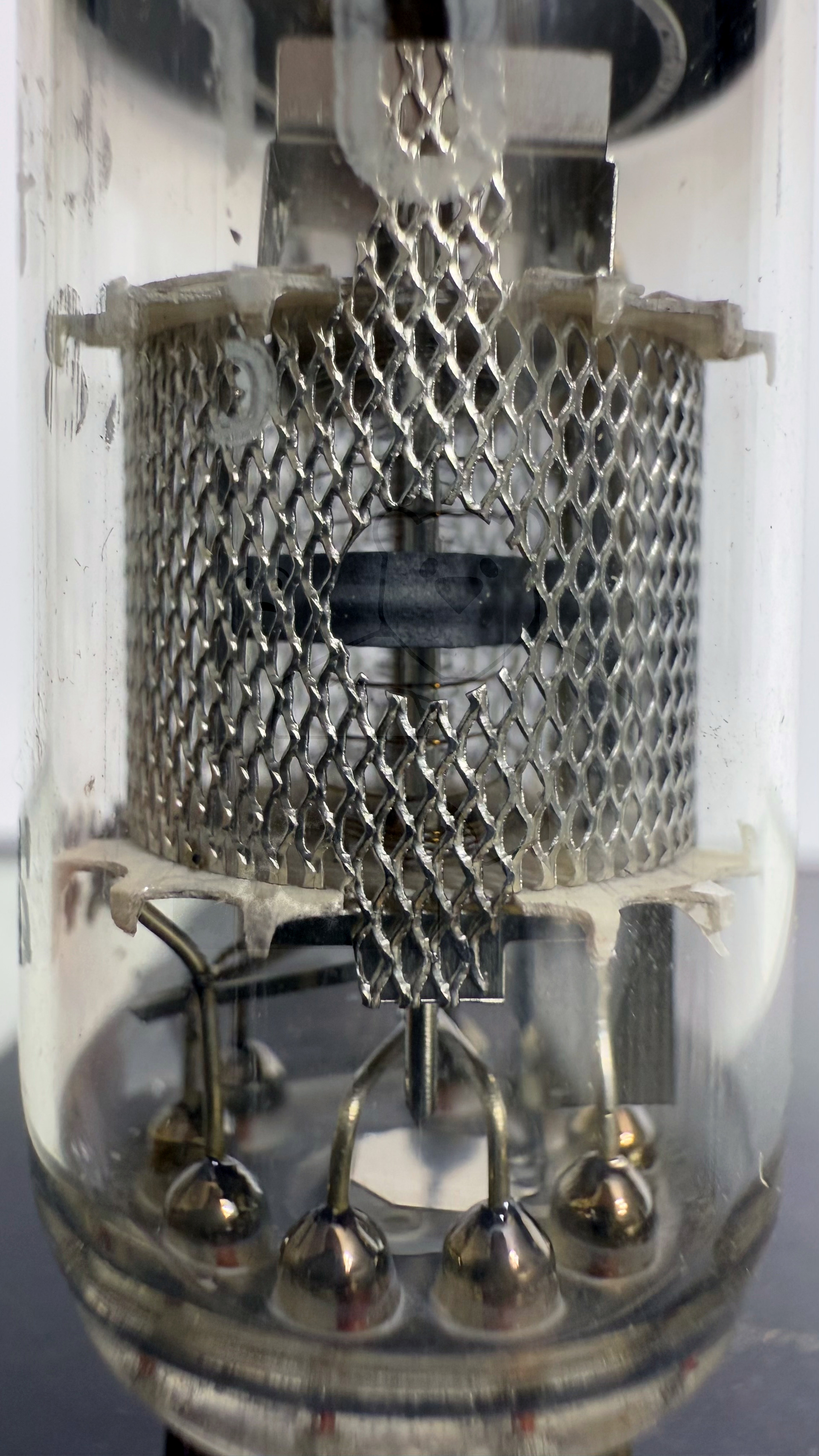

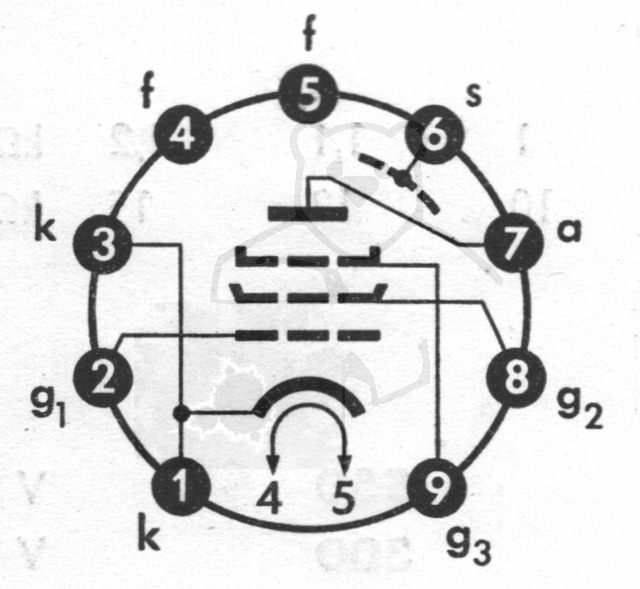

🔎 Sockelschaltung der F80U
