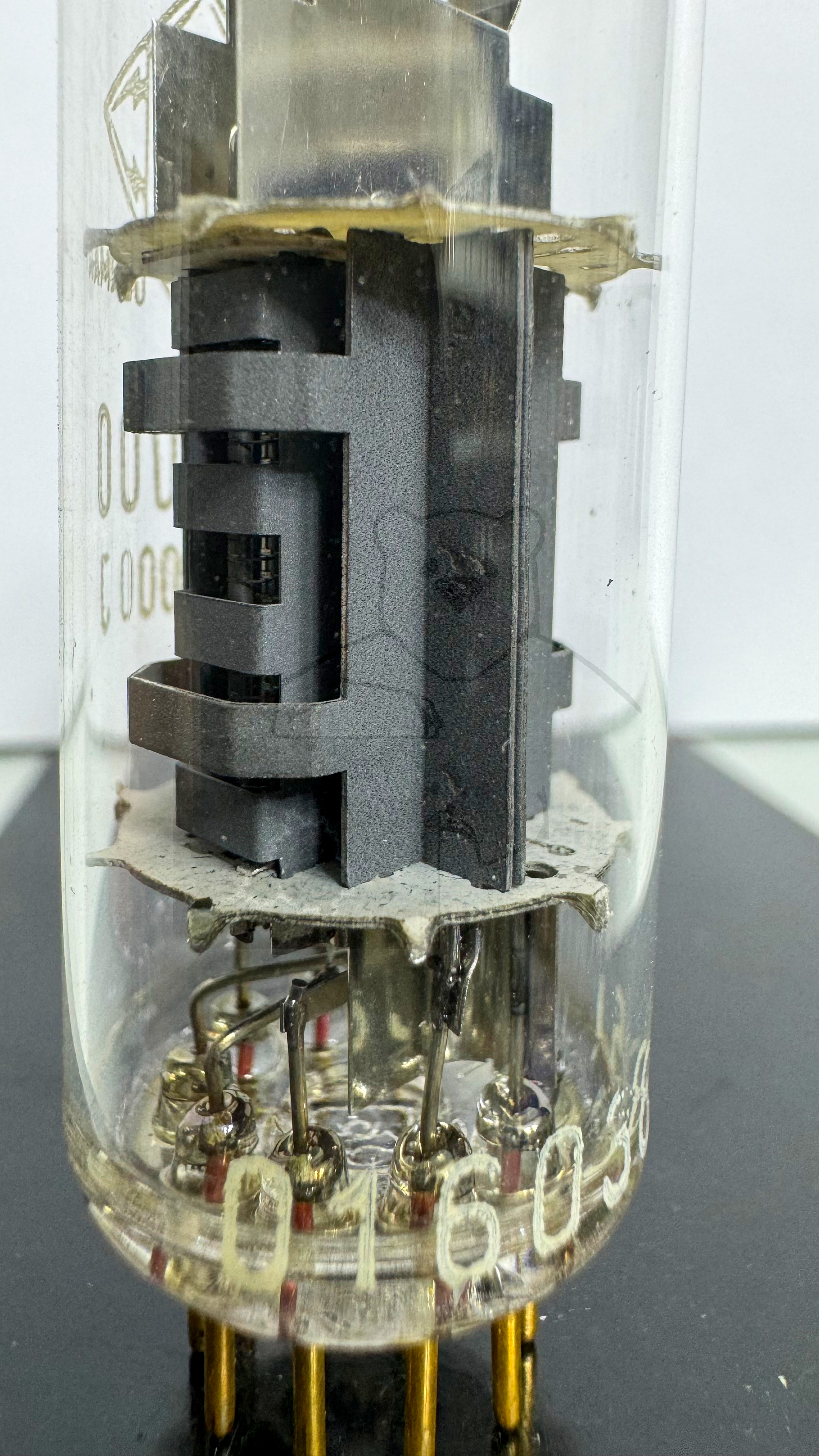

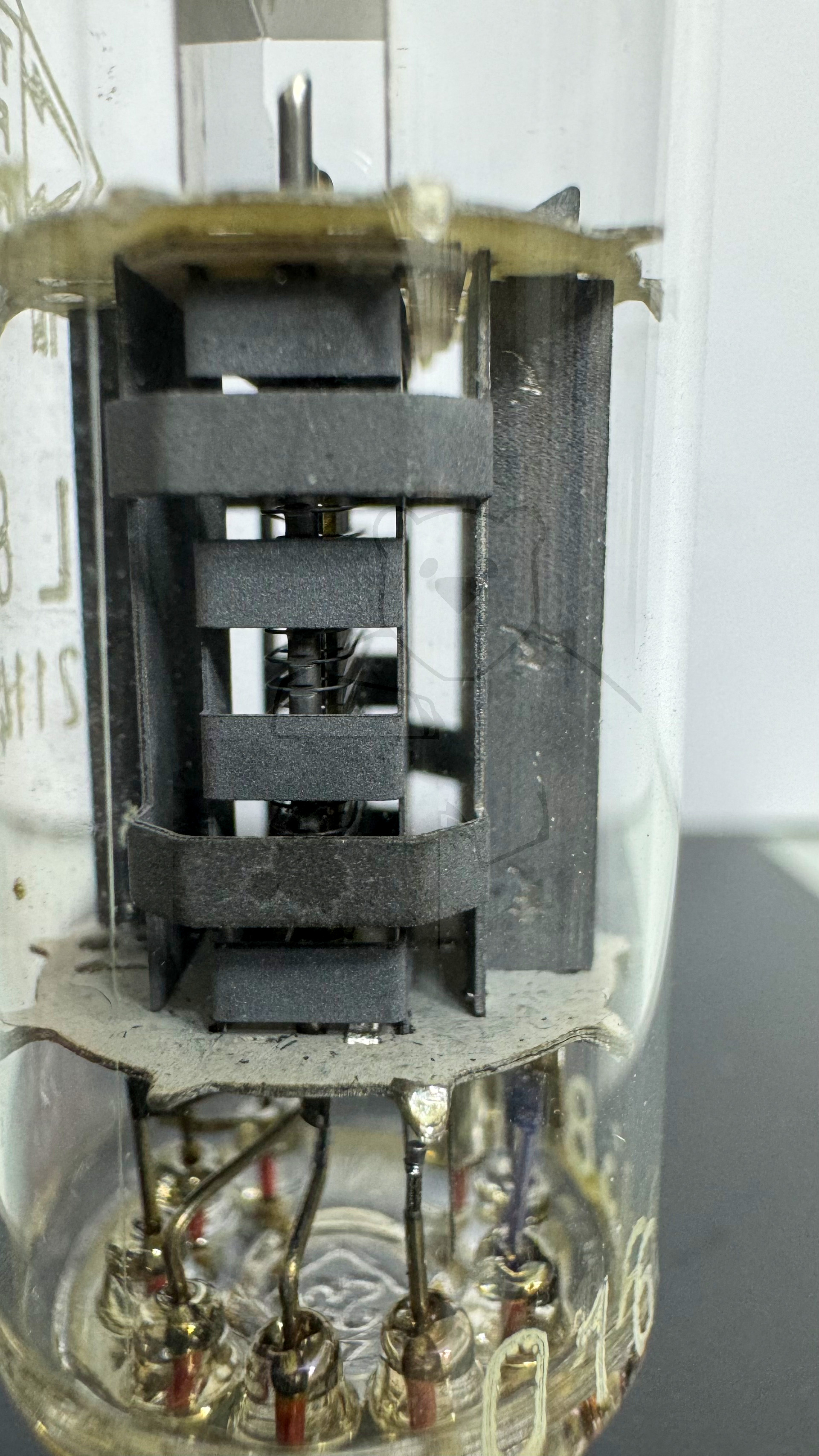

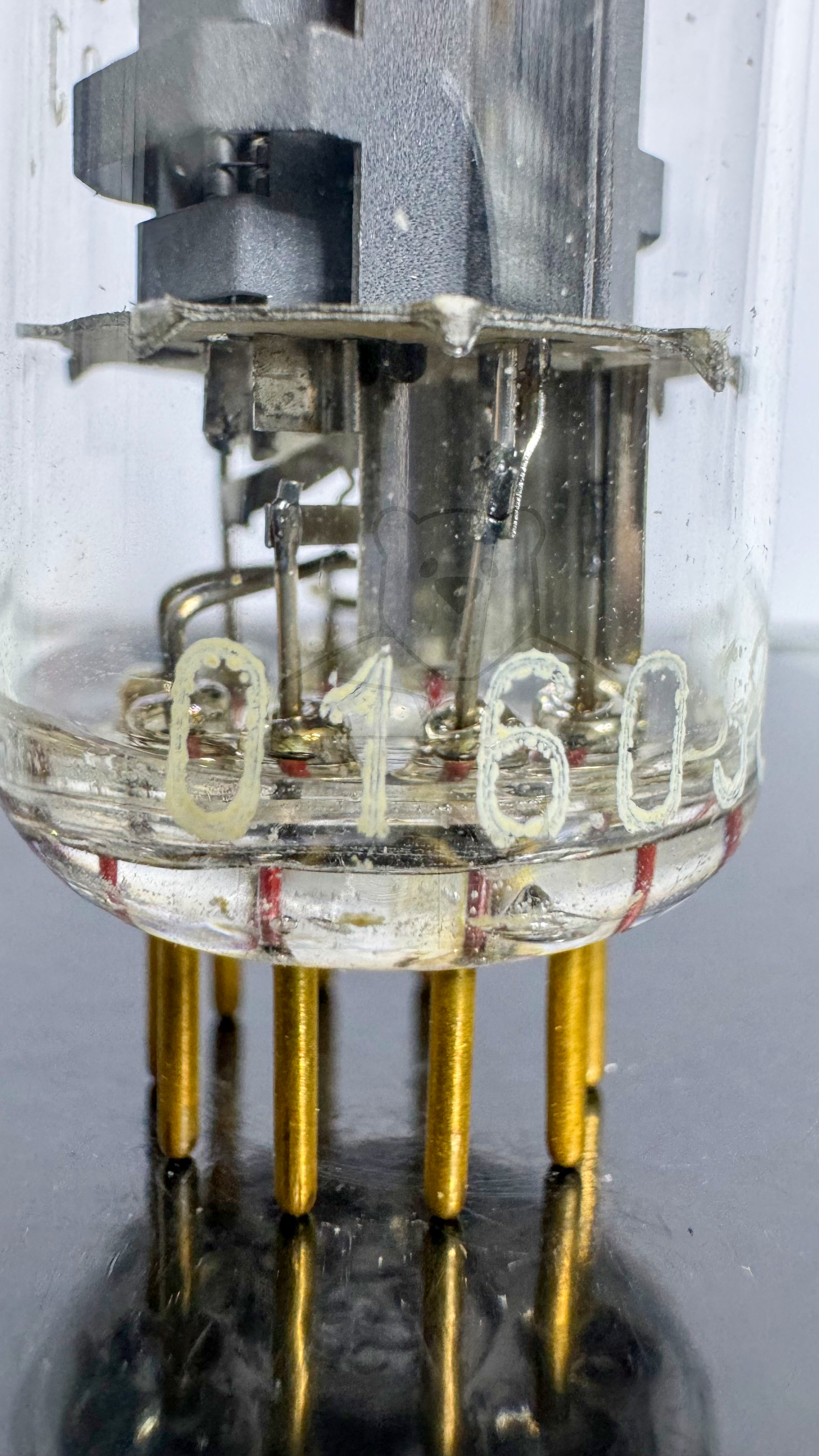

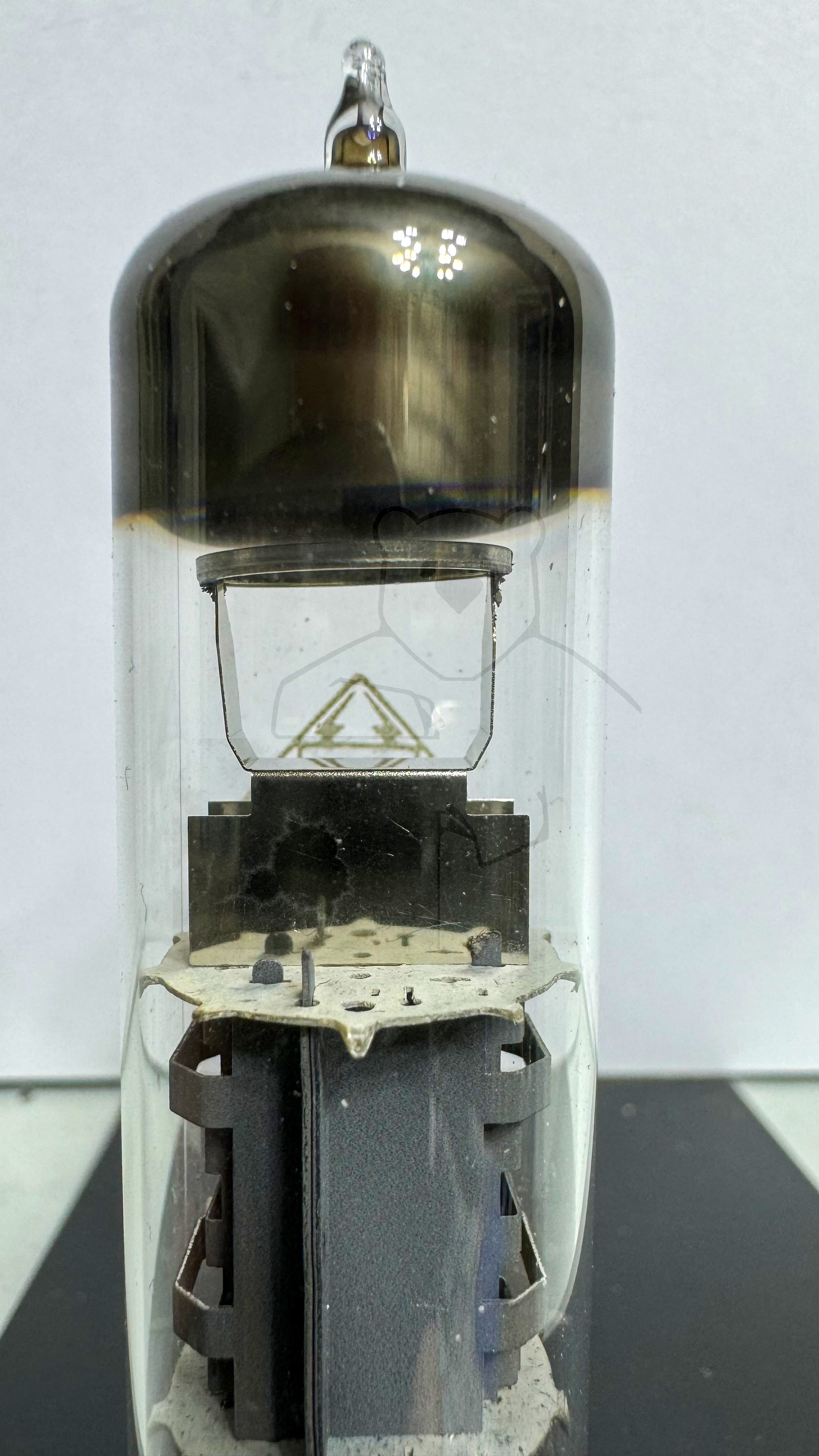

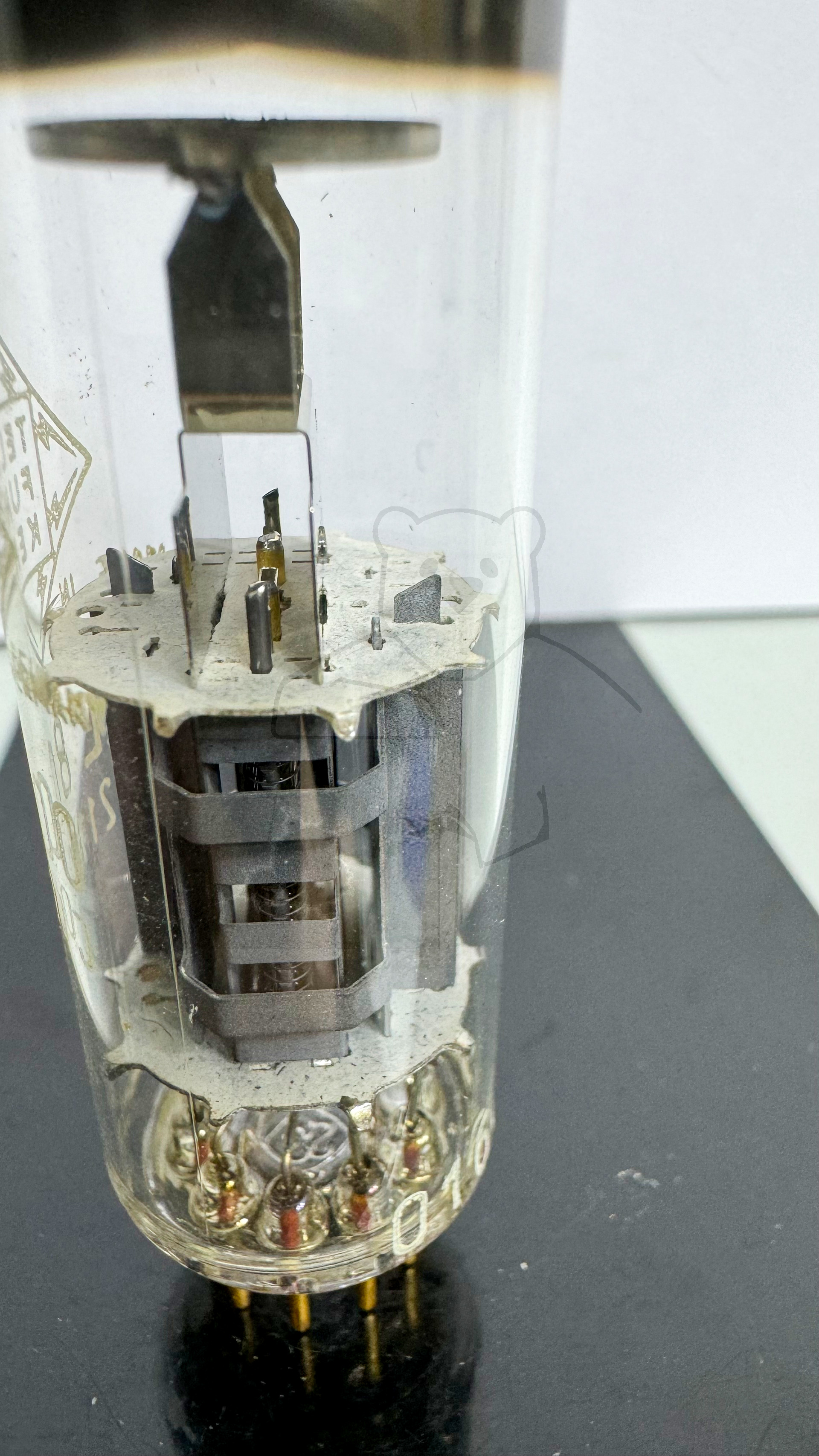

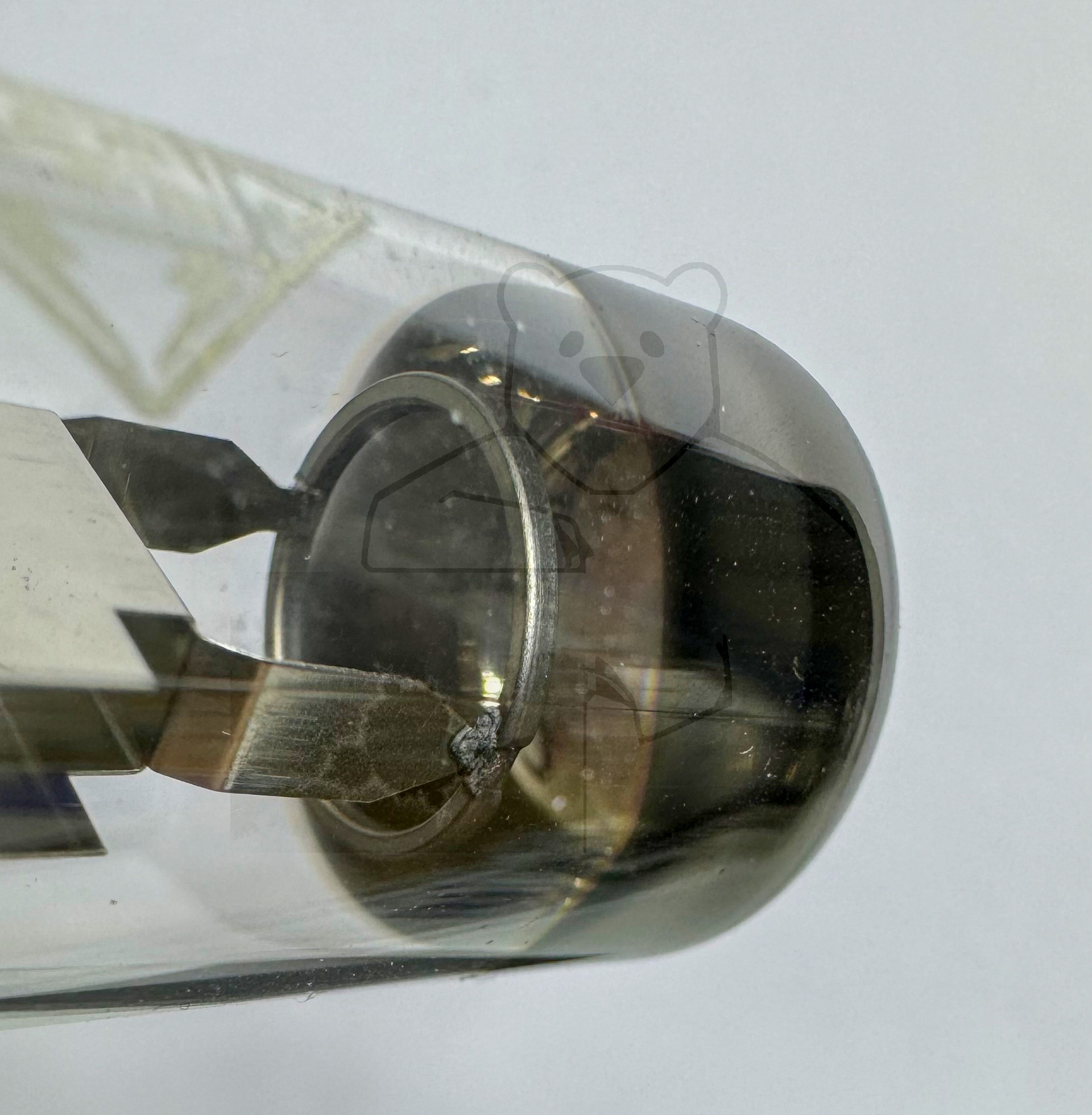

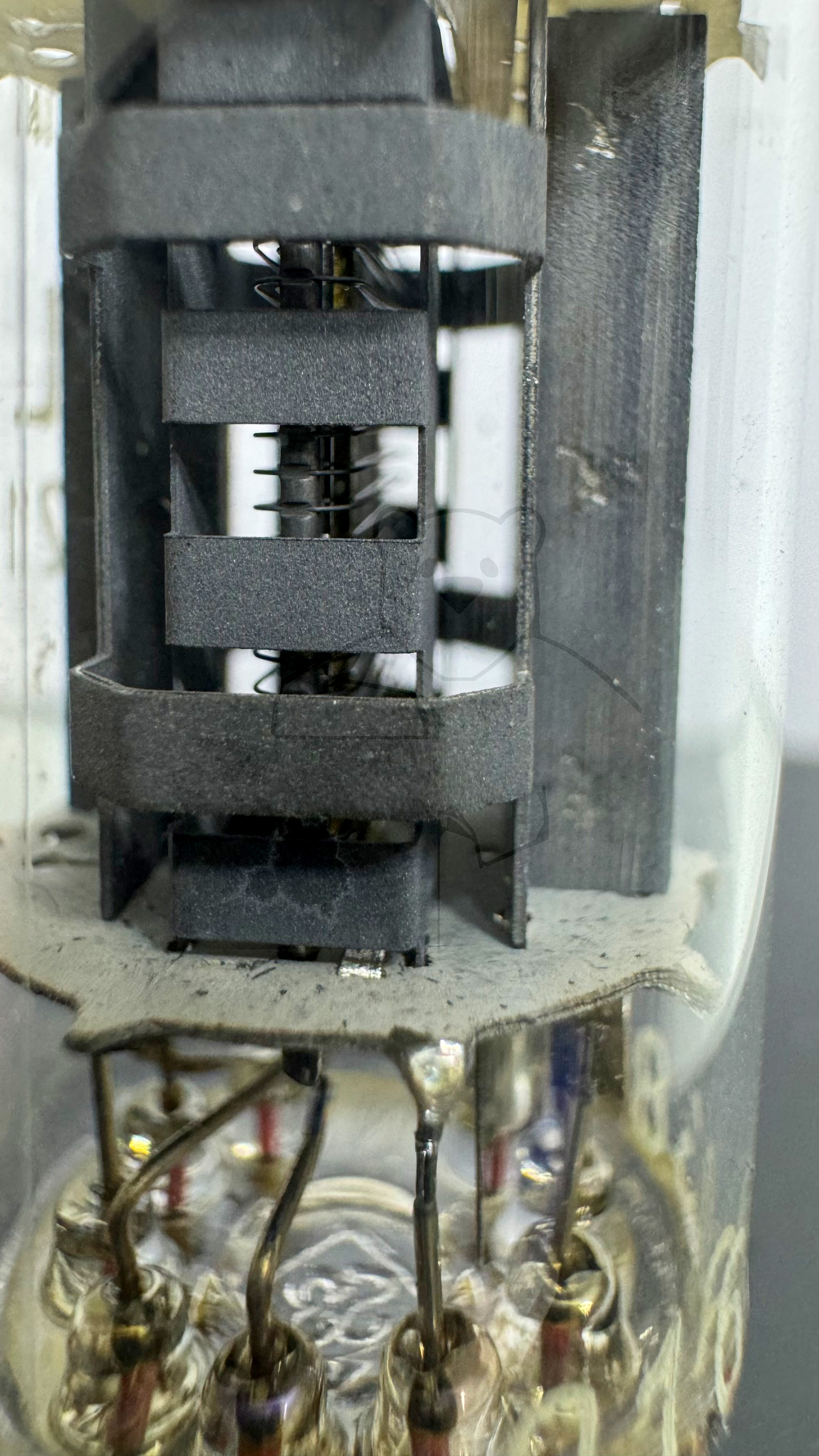

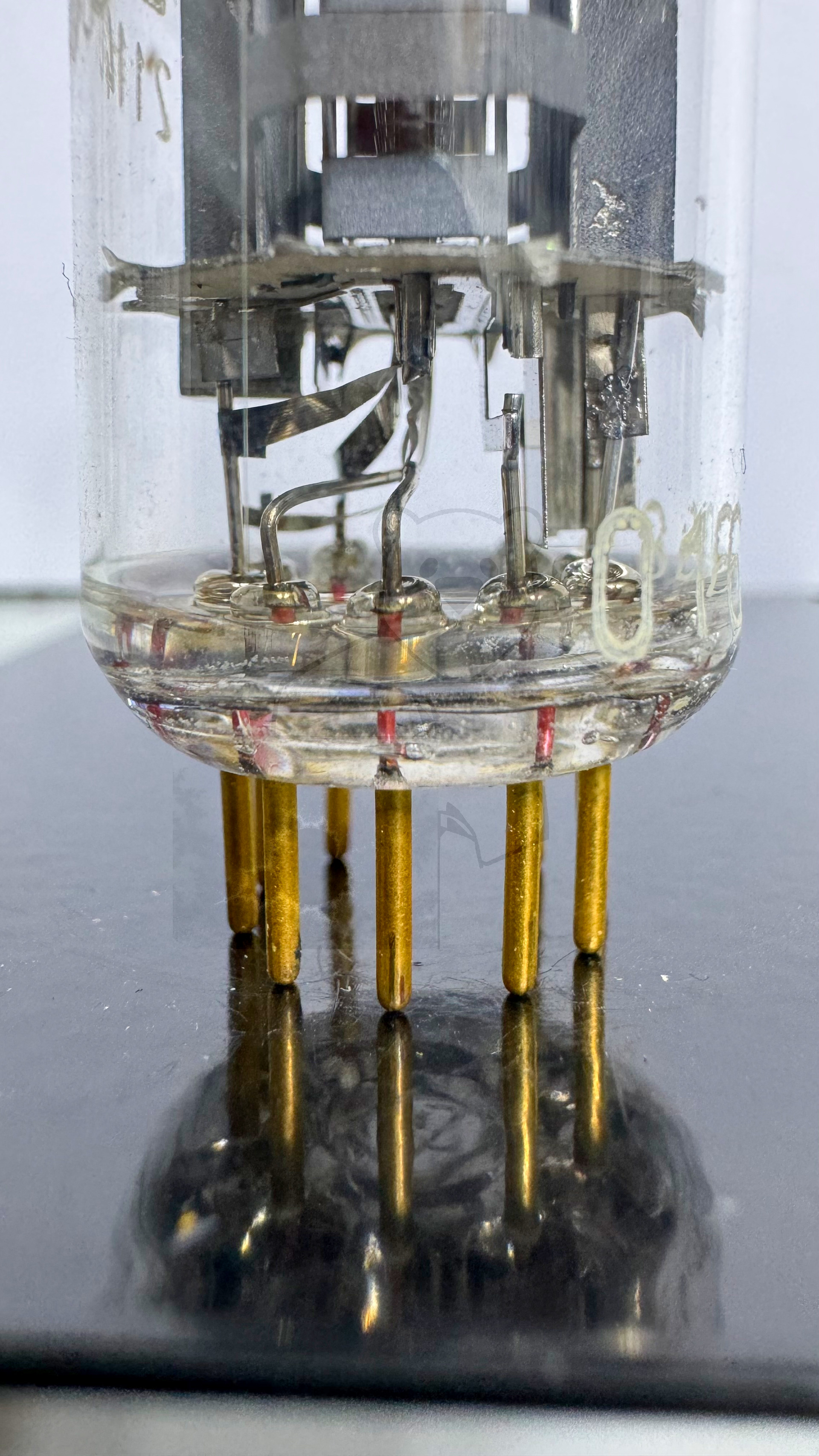

Daten und Bilder der Röhre: EL8000

🔎 Beschreibung der Röhre: EL8000

Name	EL8000
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,55
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Bei der → EL8000 handelt es sich um eine steile Breitband Endpentode. Die Röhre wurde nur in einer sehr geringen Stückzahl produziert, ob es sich um eine Vorserienproduktion handelt ist nicht zu ermitteln. Wer kann ggf. weitere Auskünfte geben?
Letzte Änderung	21.12.2023 03:27:17

🔎 Beschreibung der Systeme für die Röhre: EL8000

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	6, 9
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

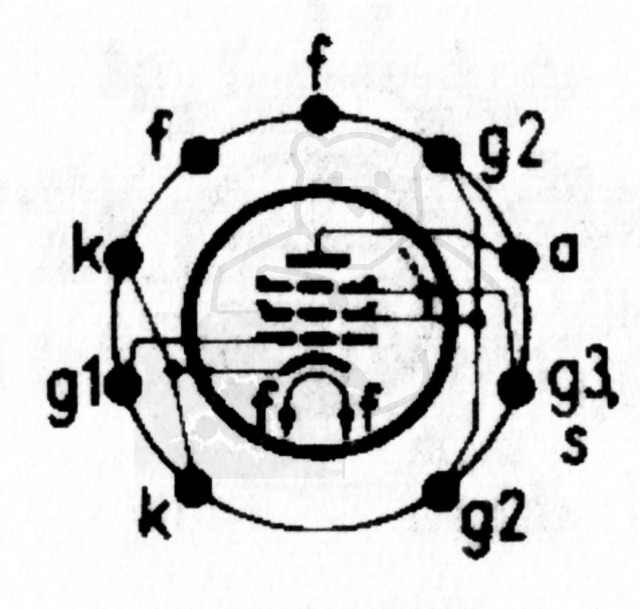

🔎 Sockelschaltung der EL8000

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 YouTube Video zu EL8000

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/1BXloU0YC2U (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EL8000
Kurzdatenblatt EL8000 Roehren Taschen Tabelle, 14 Auflage, Franzis Verlag.pdf (1466 kB)
