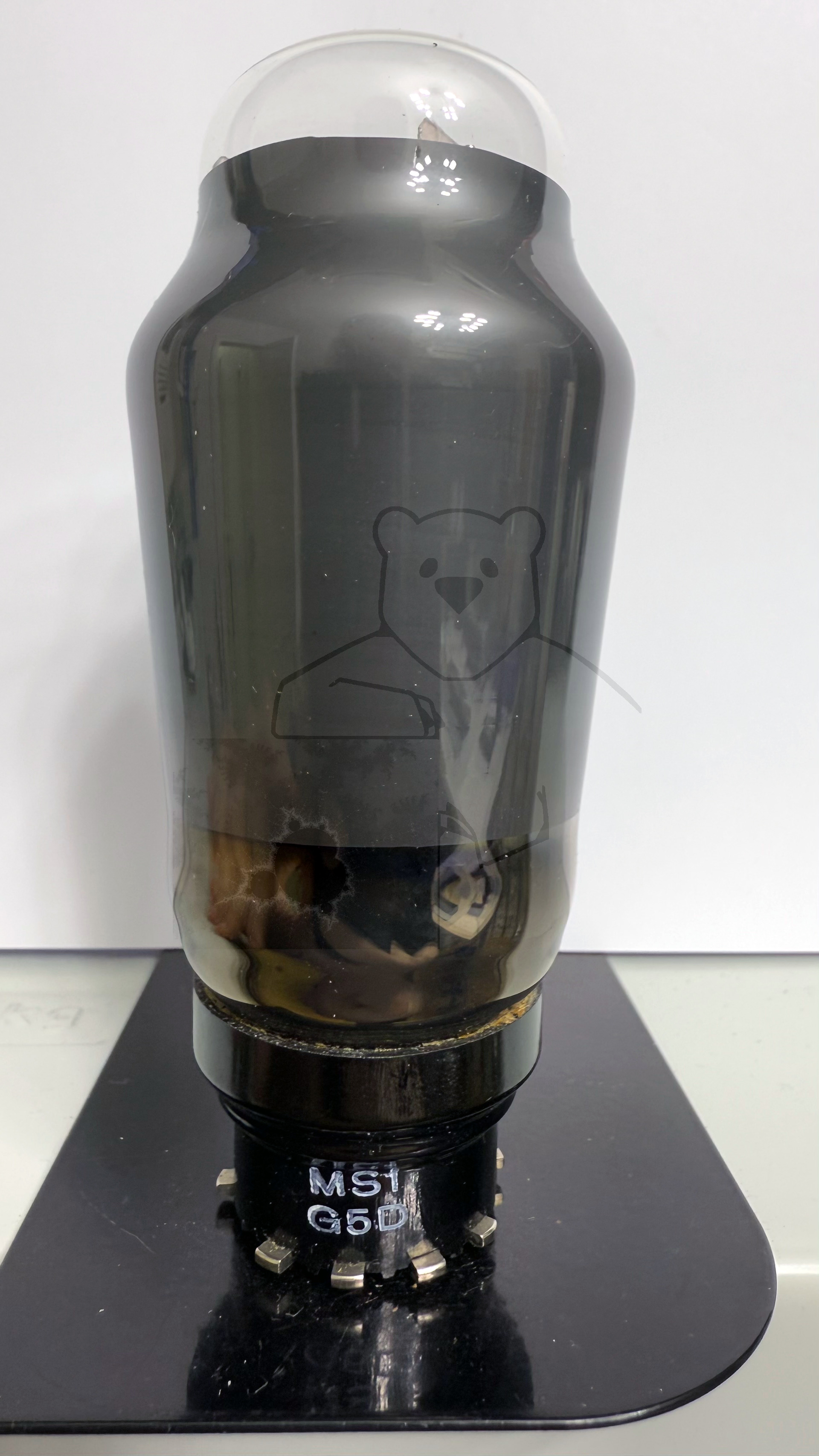

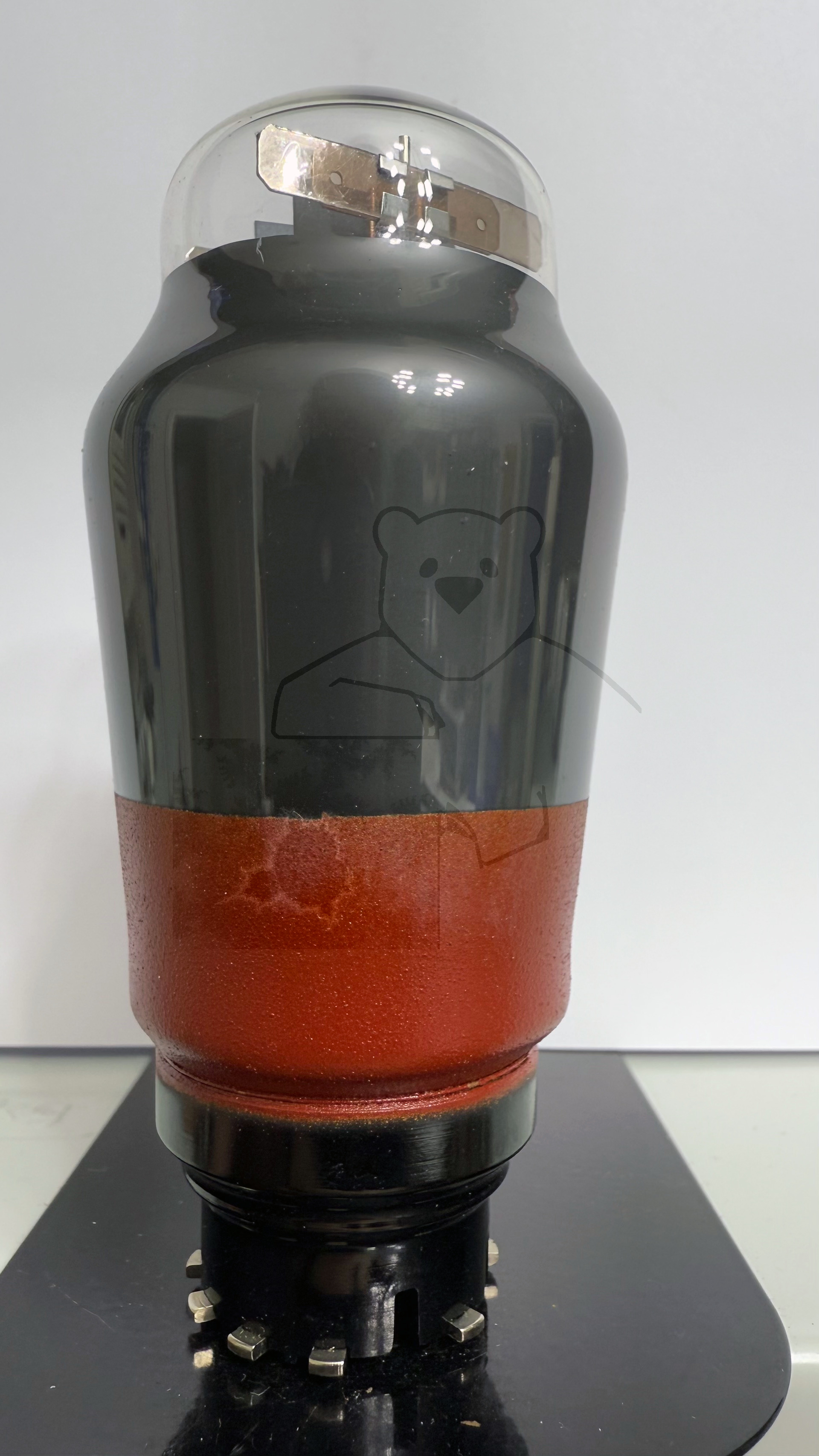

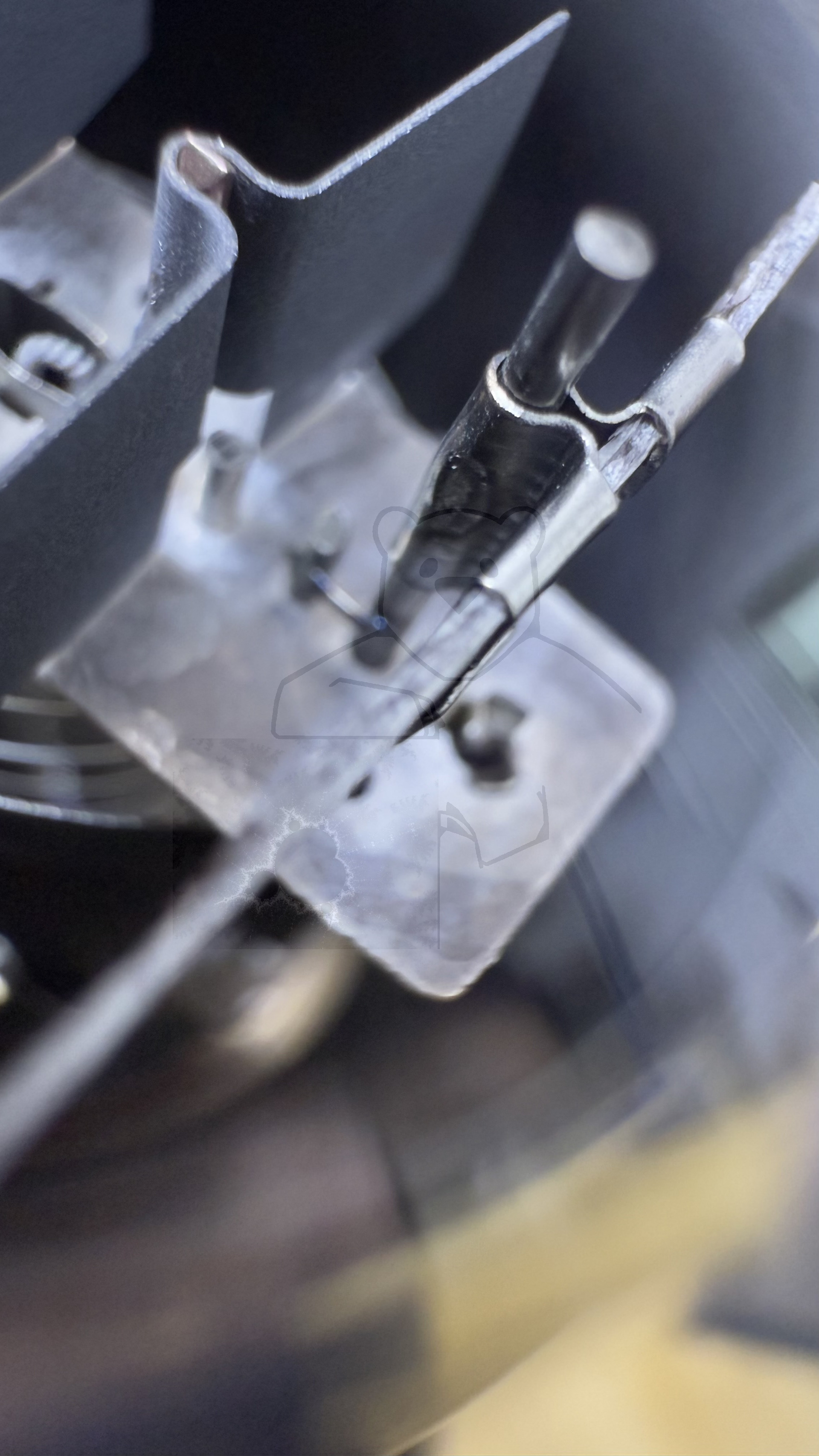

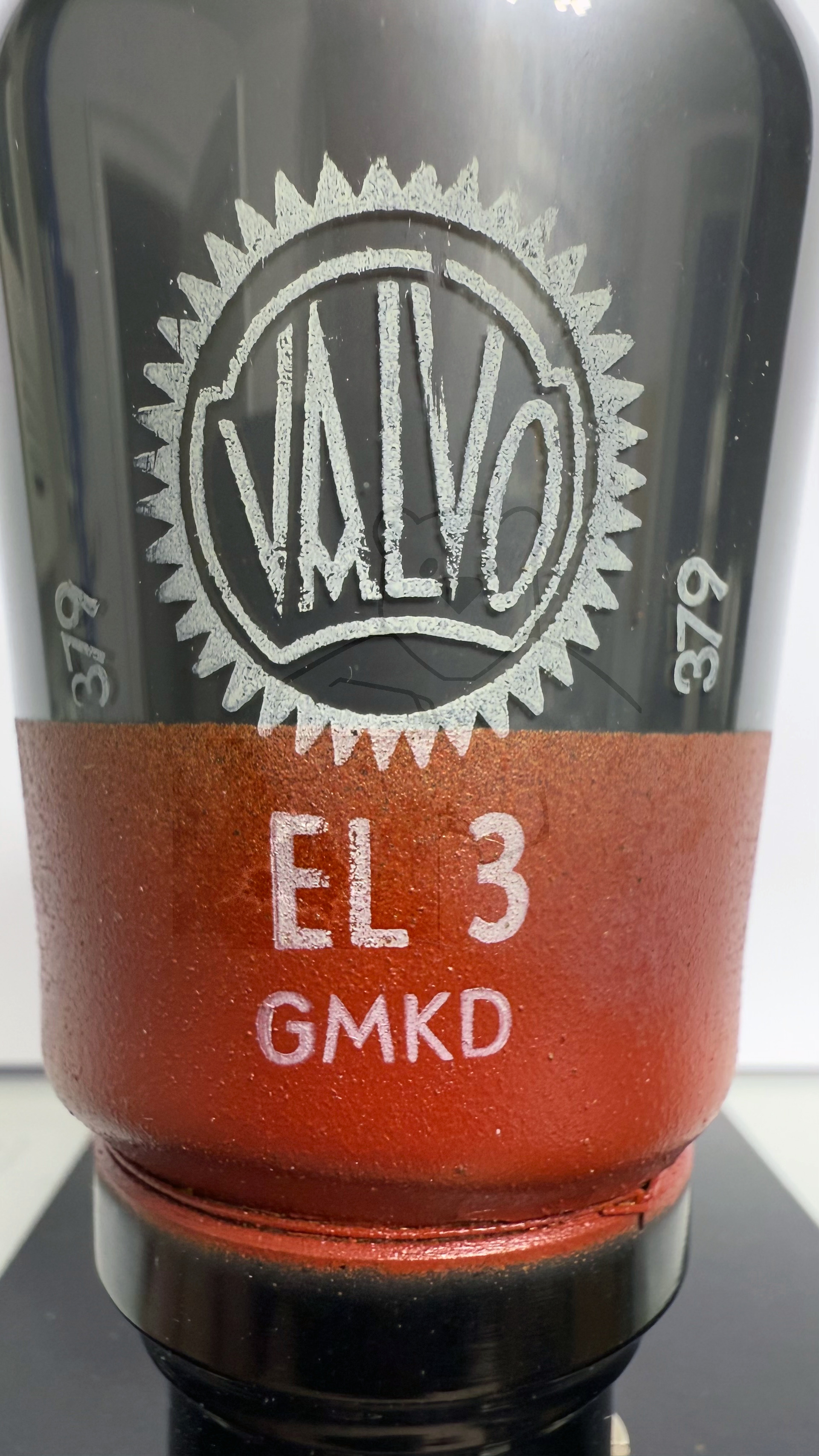

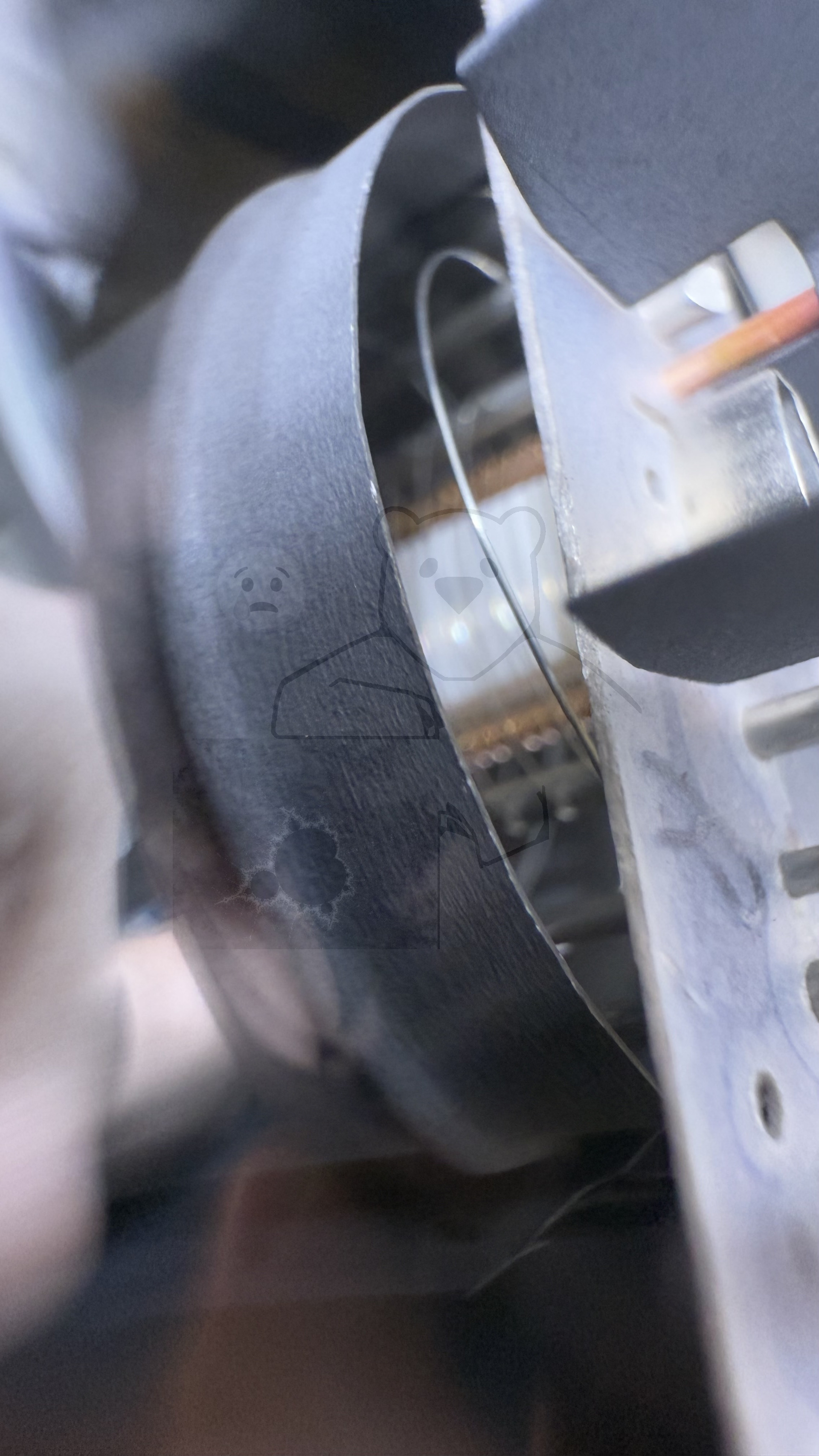

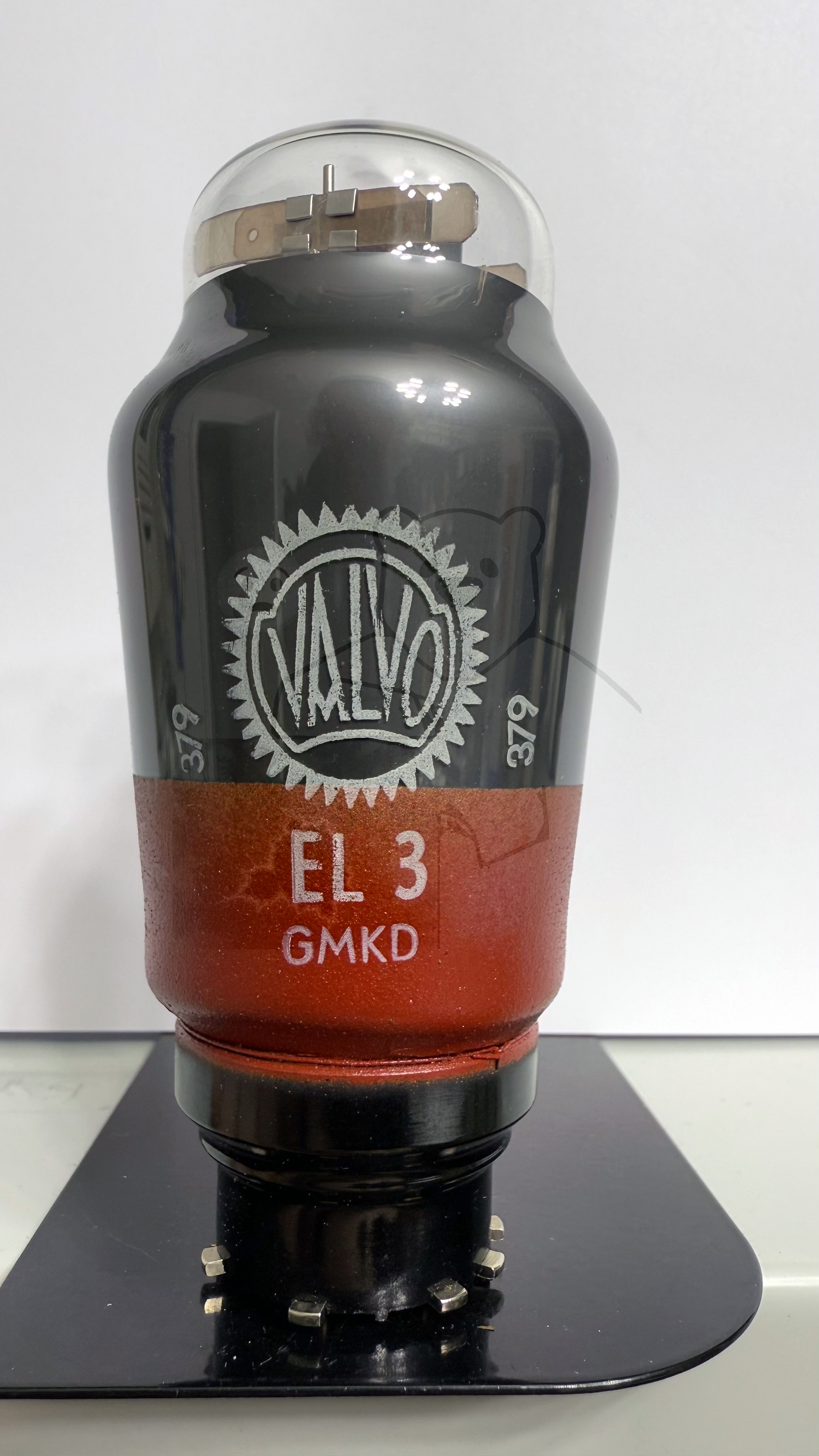

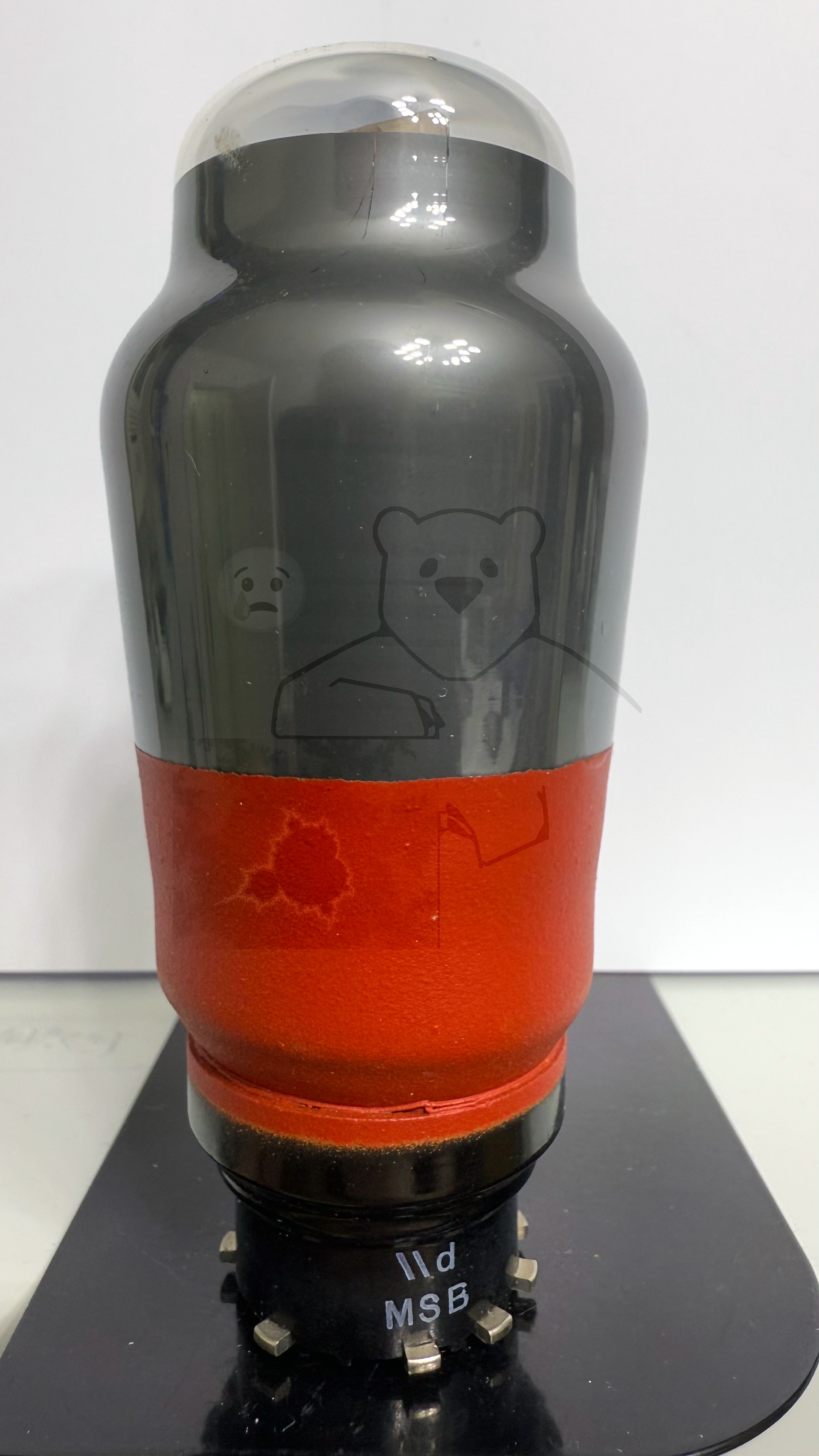

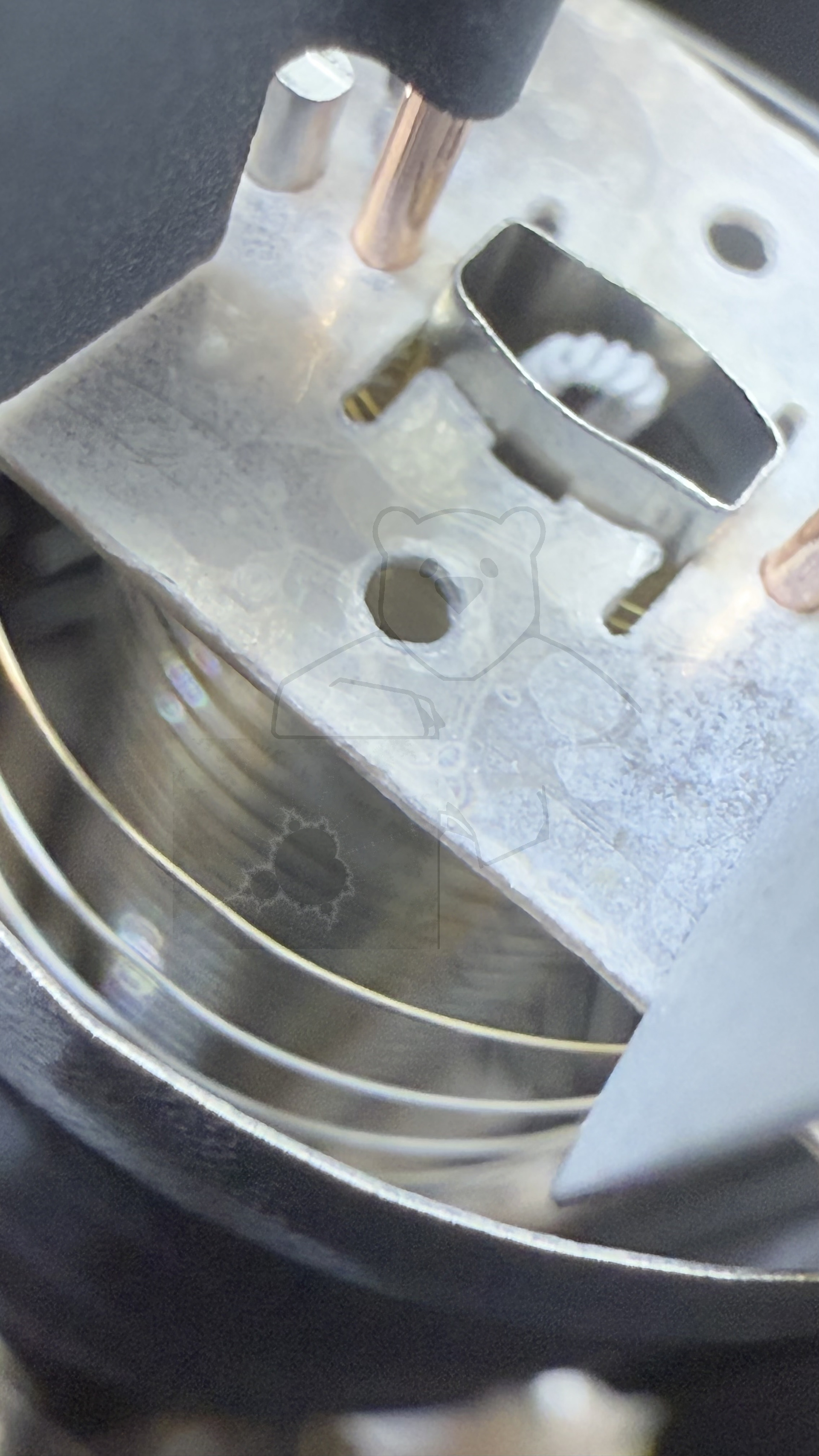

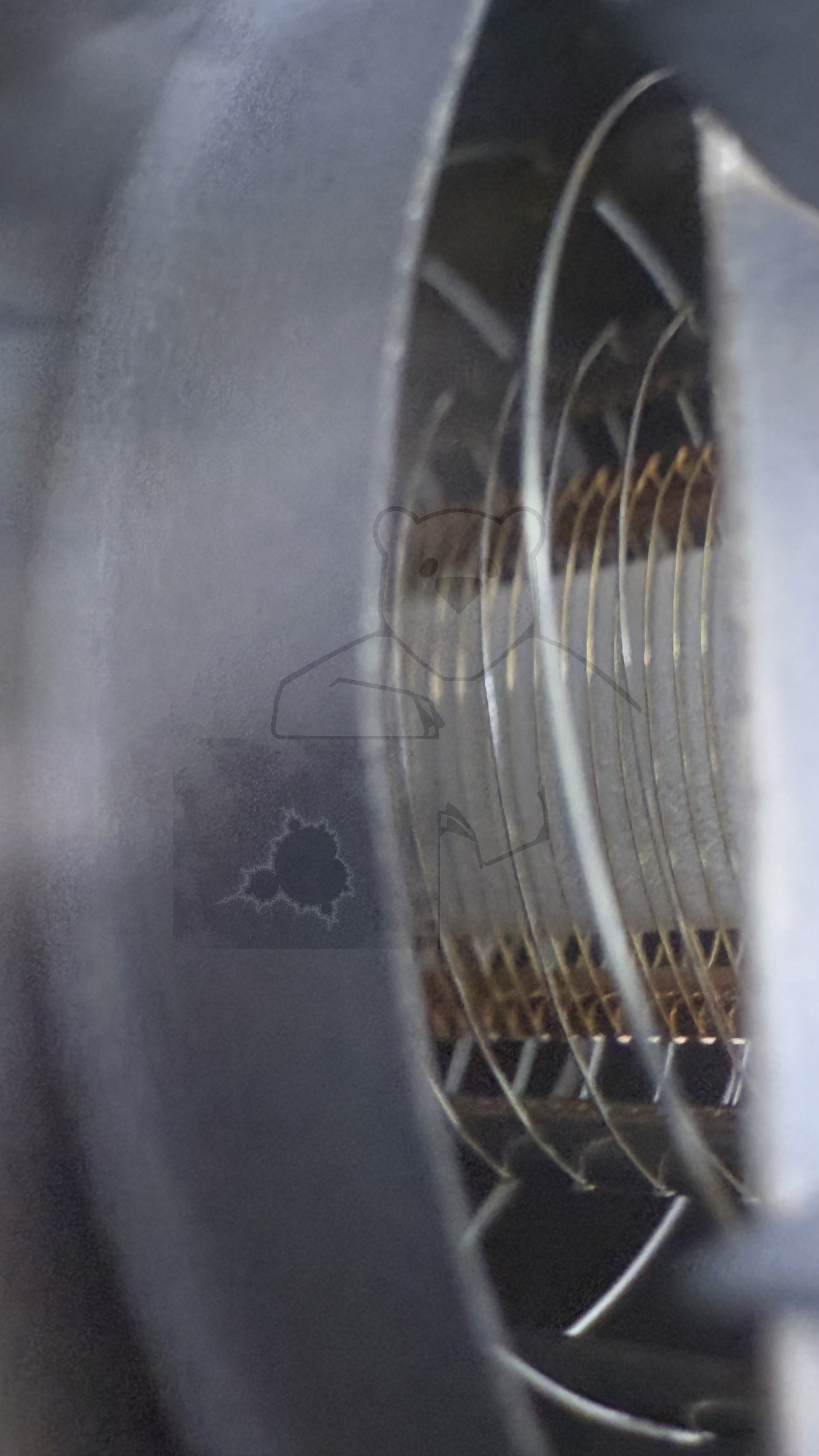

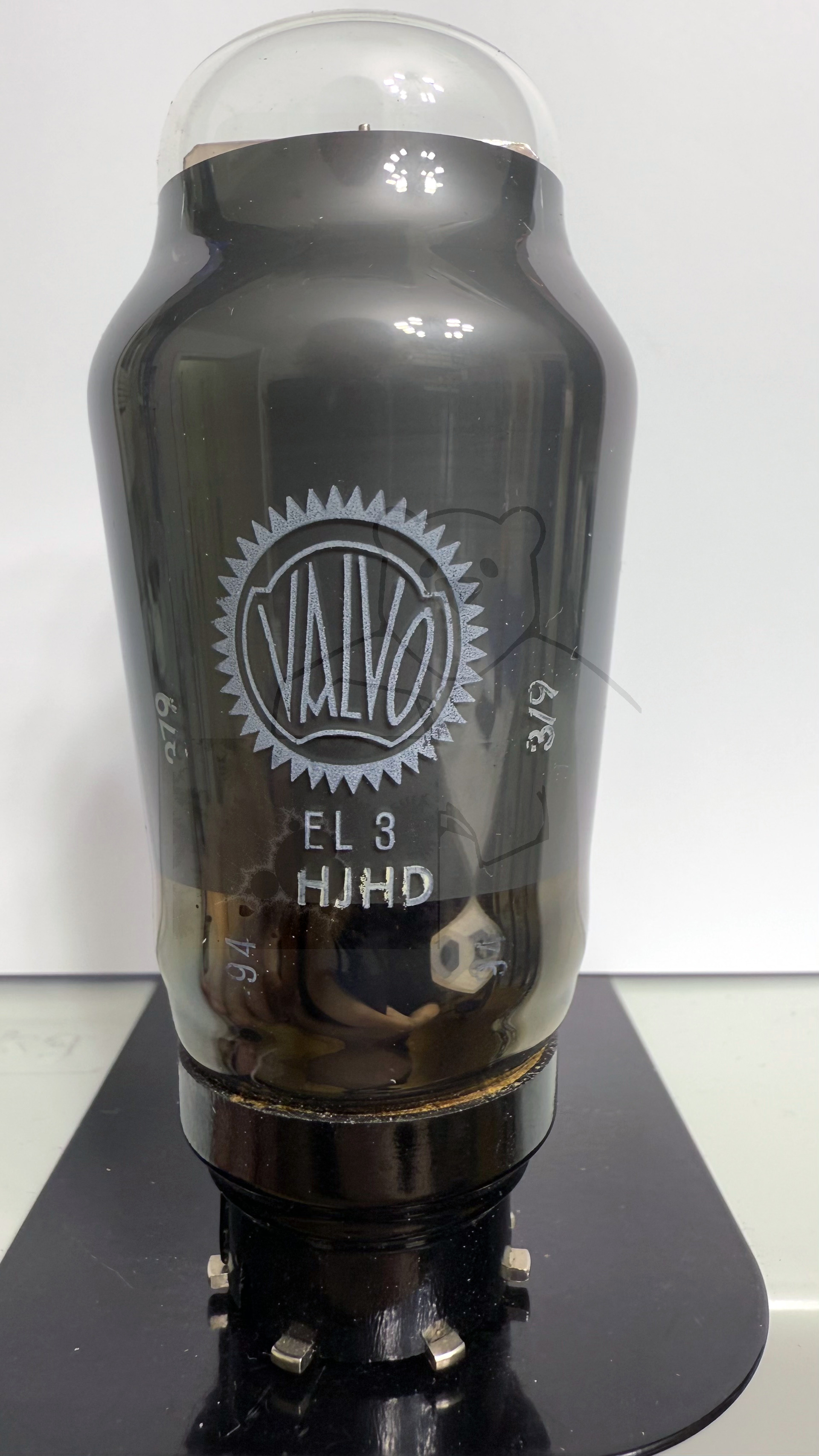

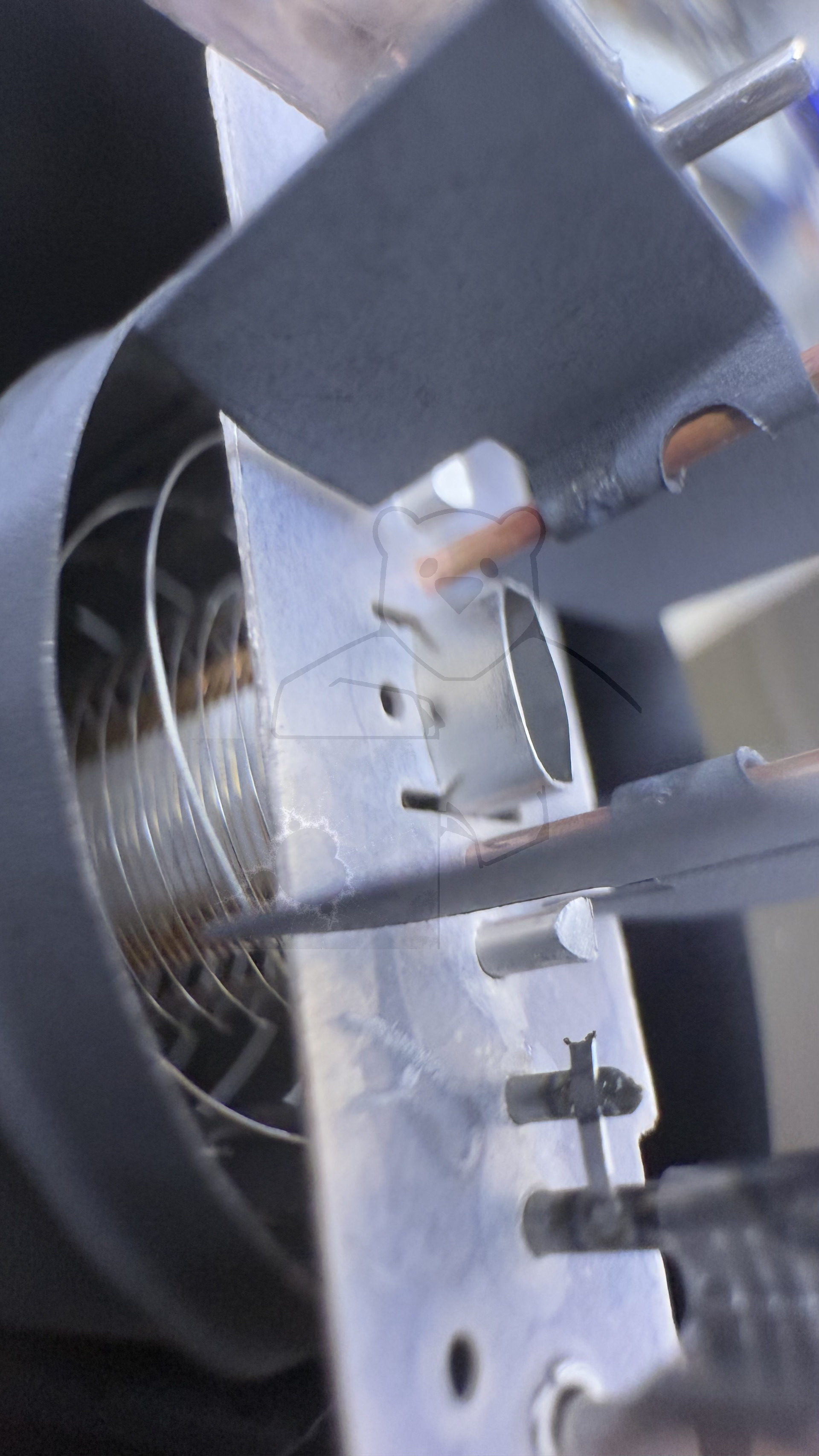

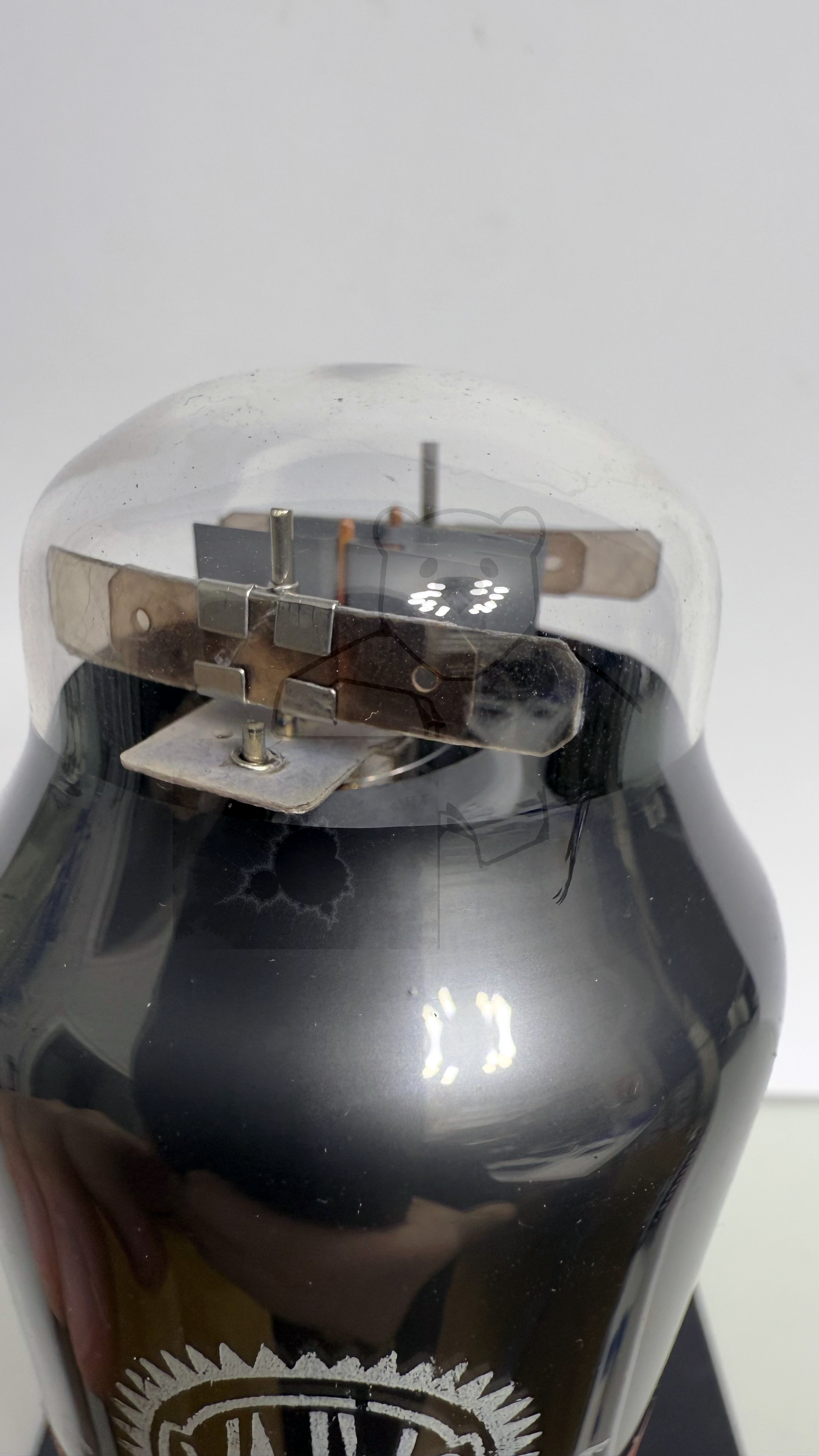

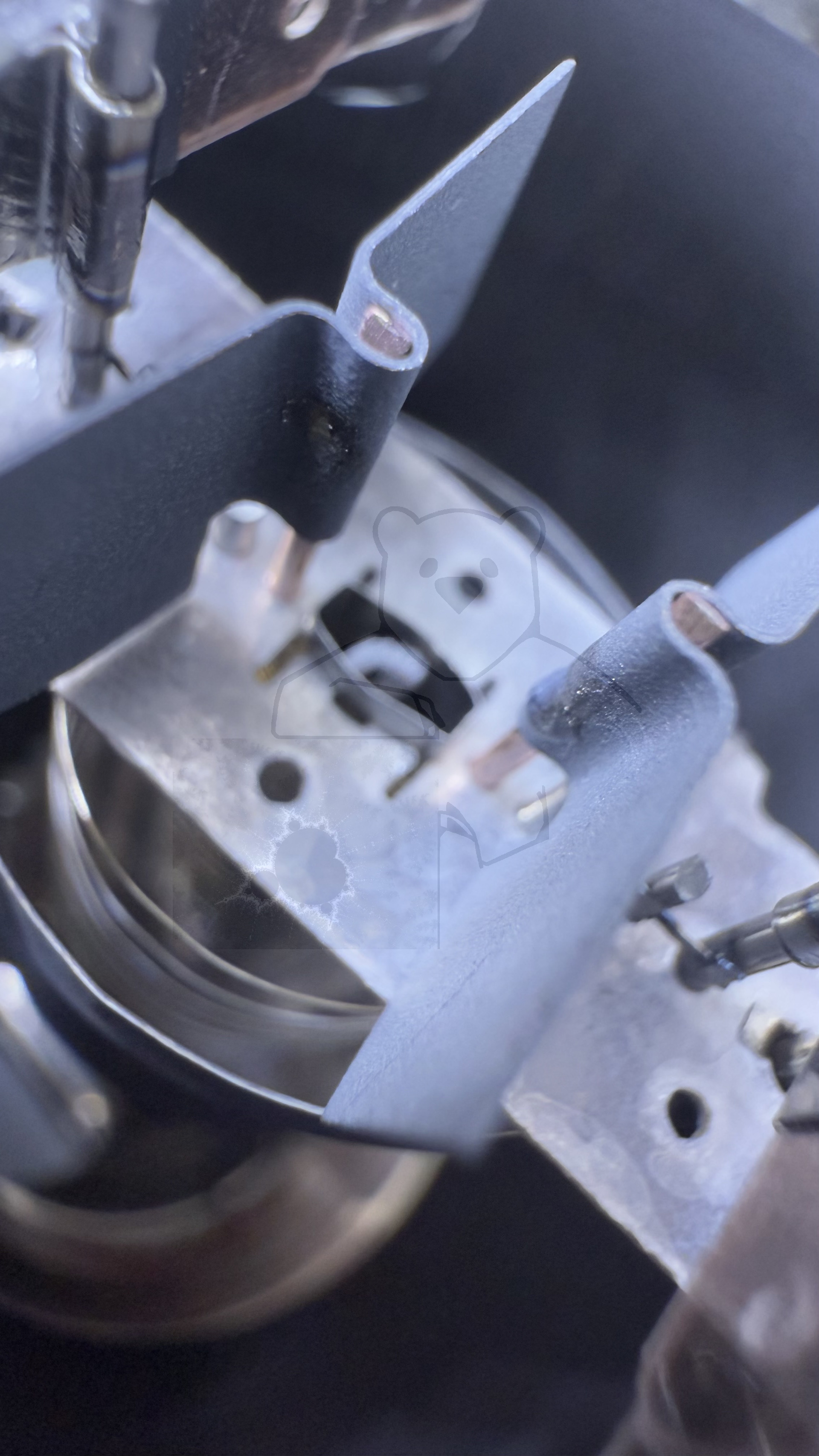

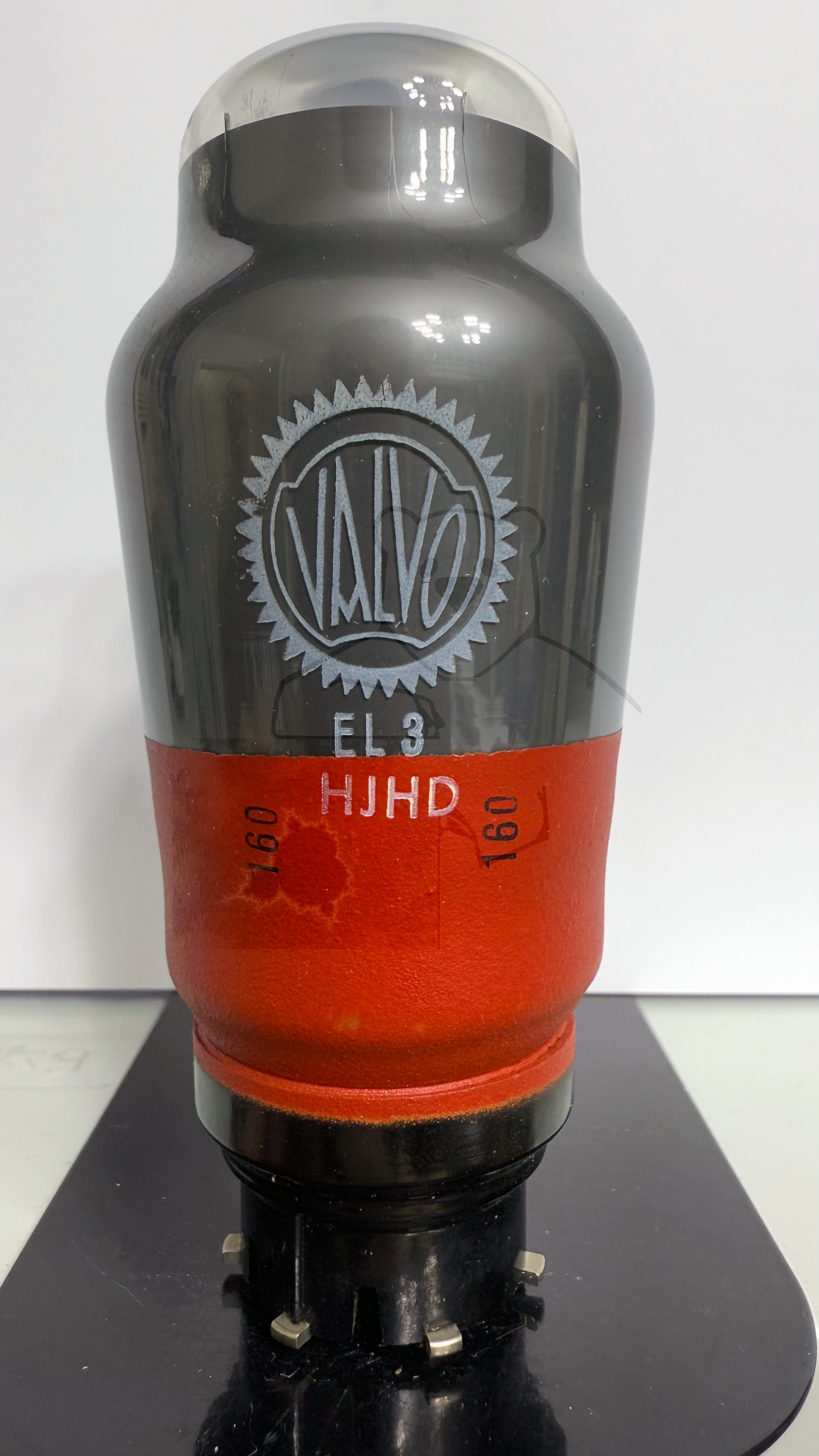

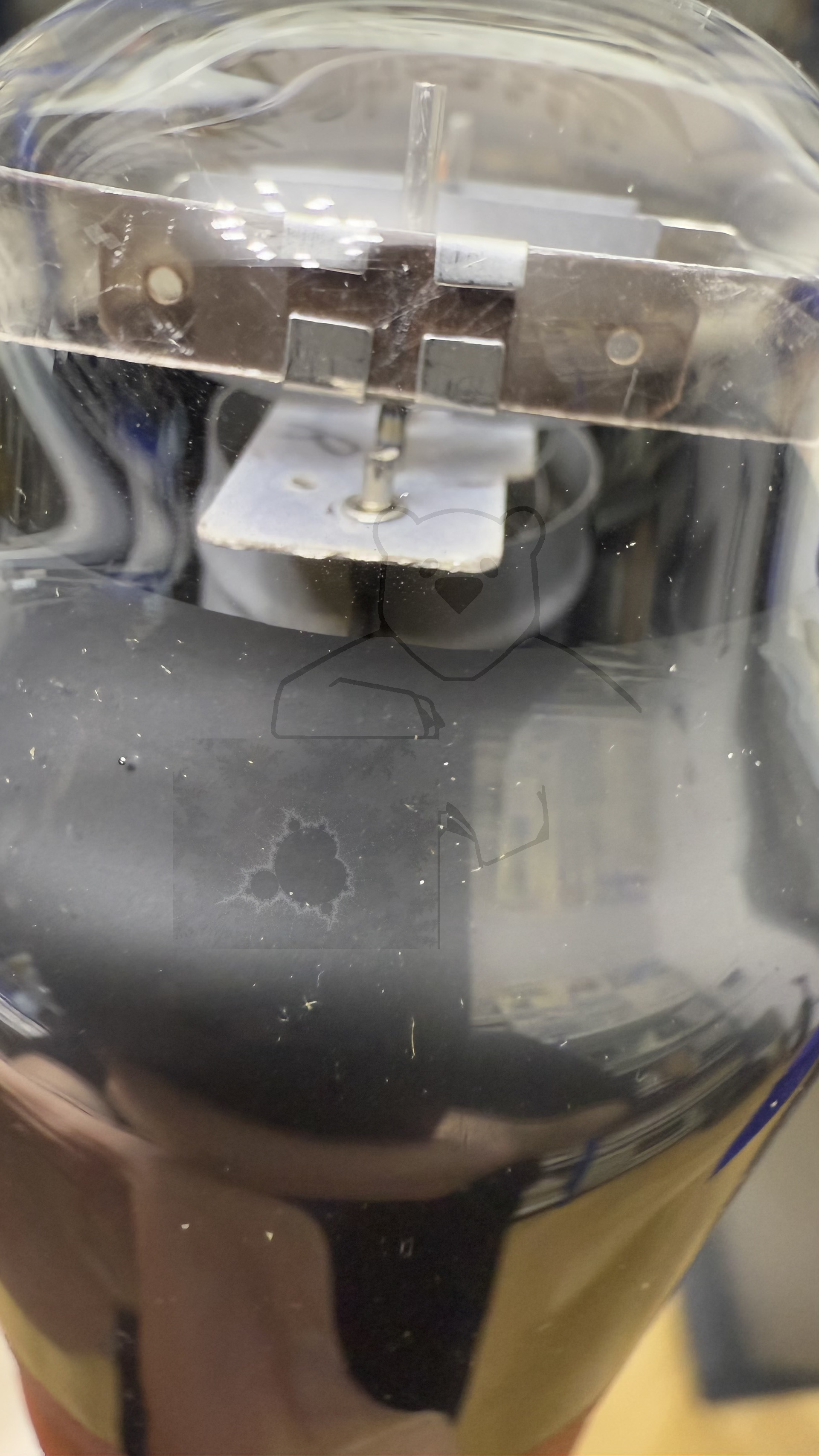

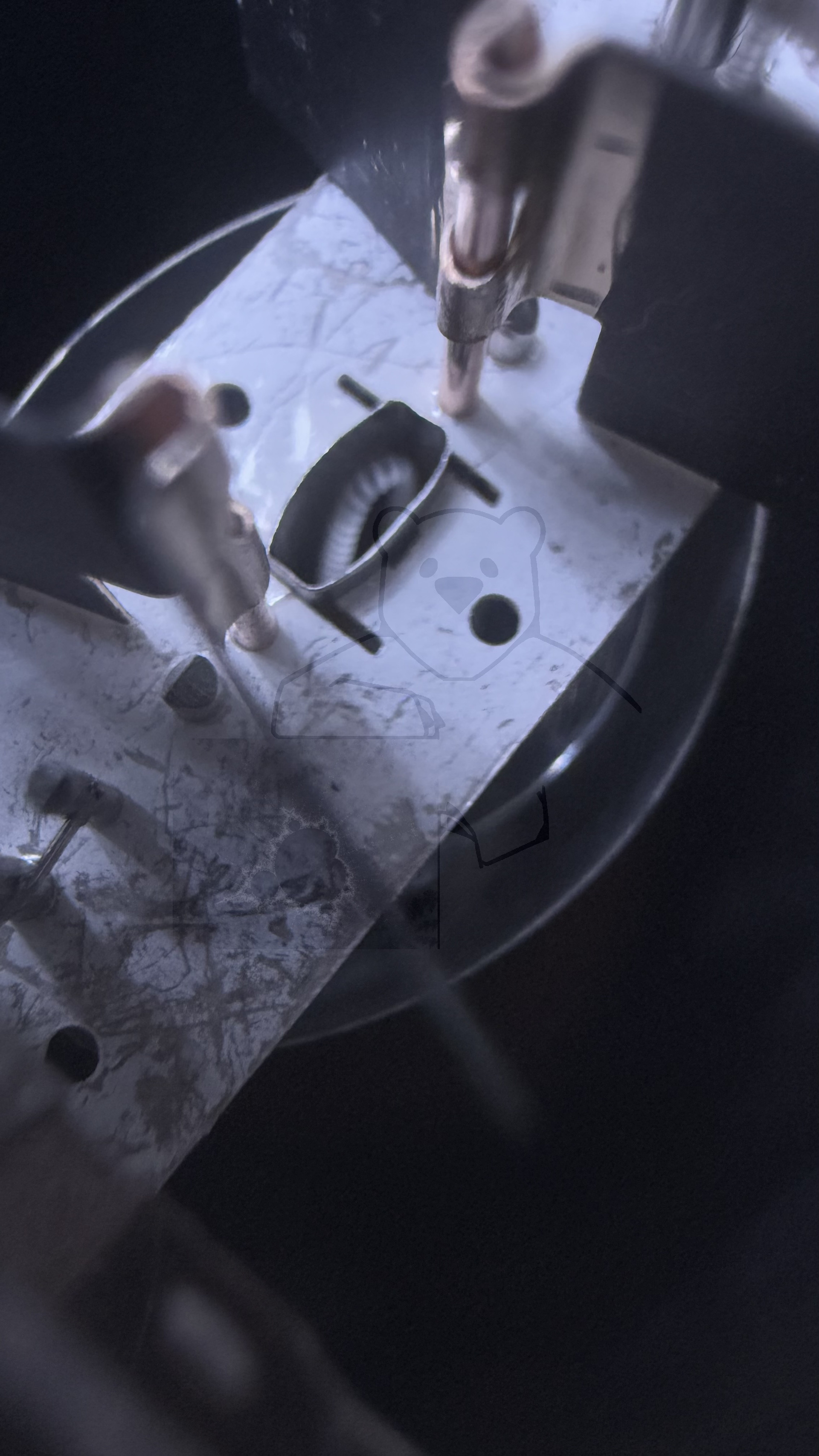

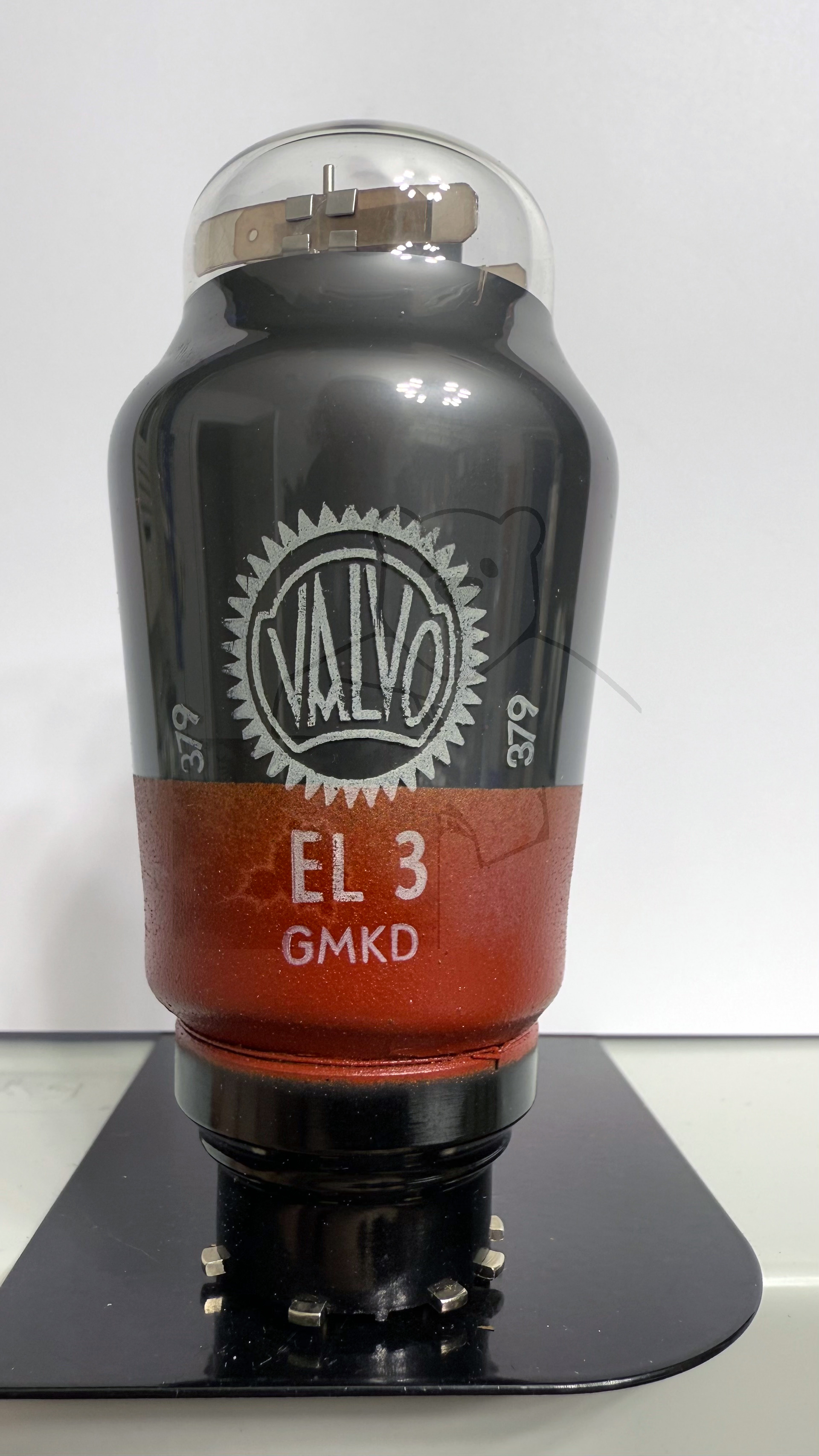

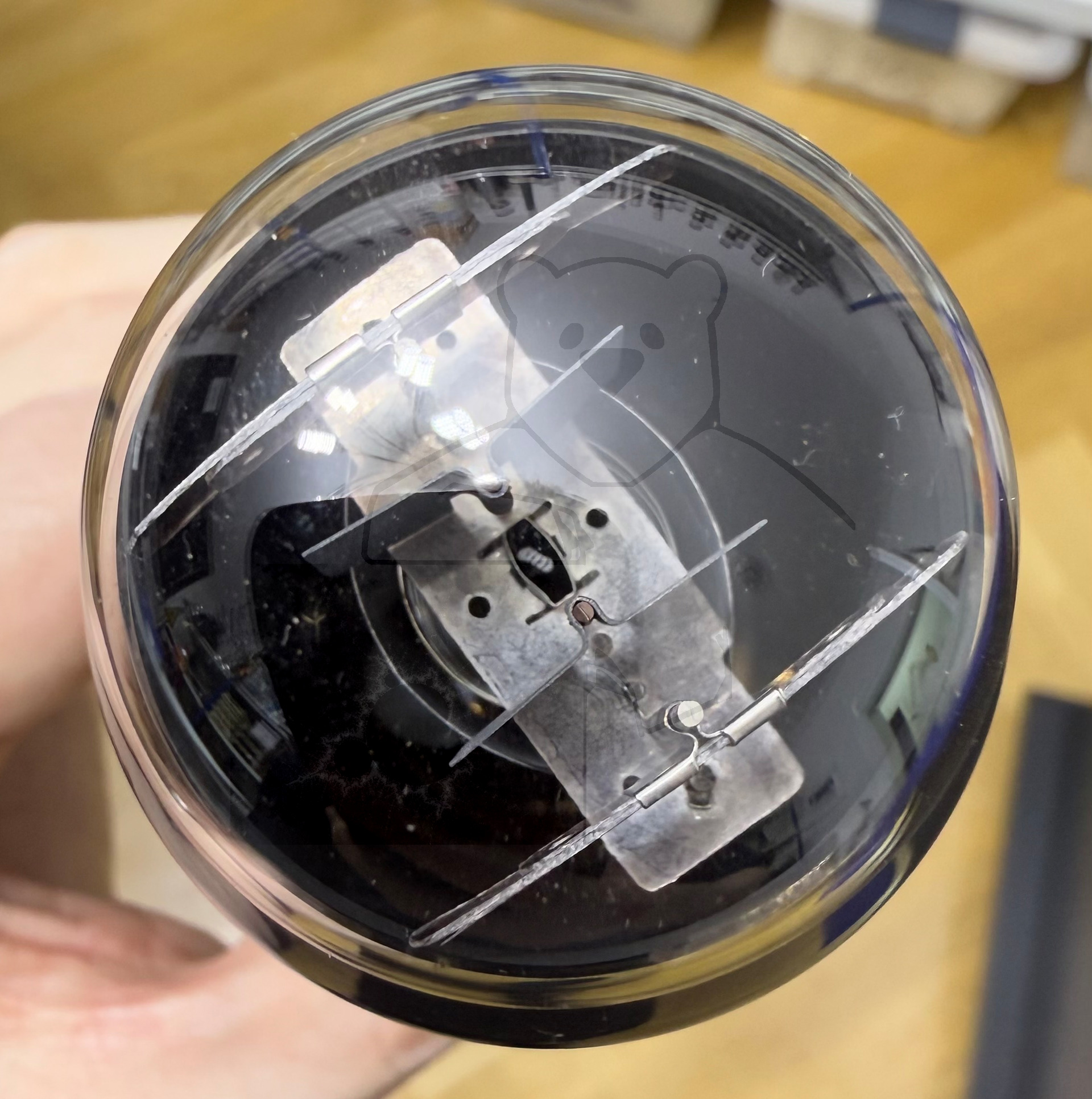

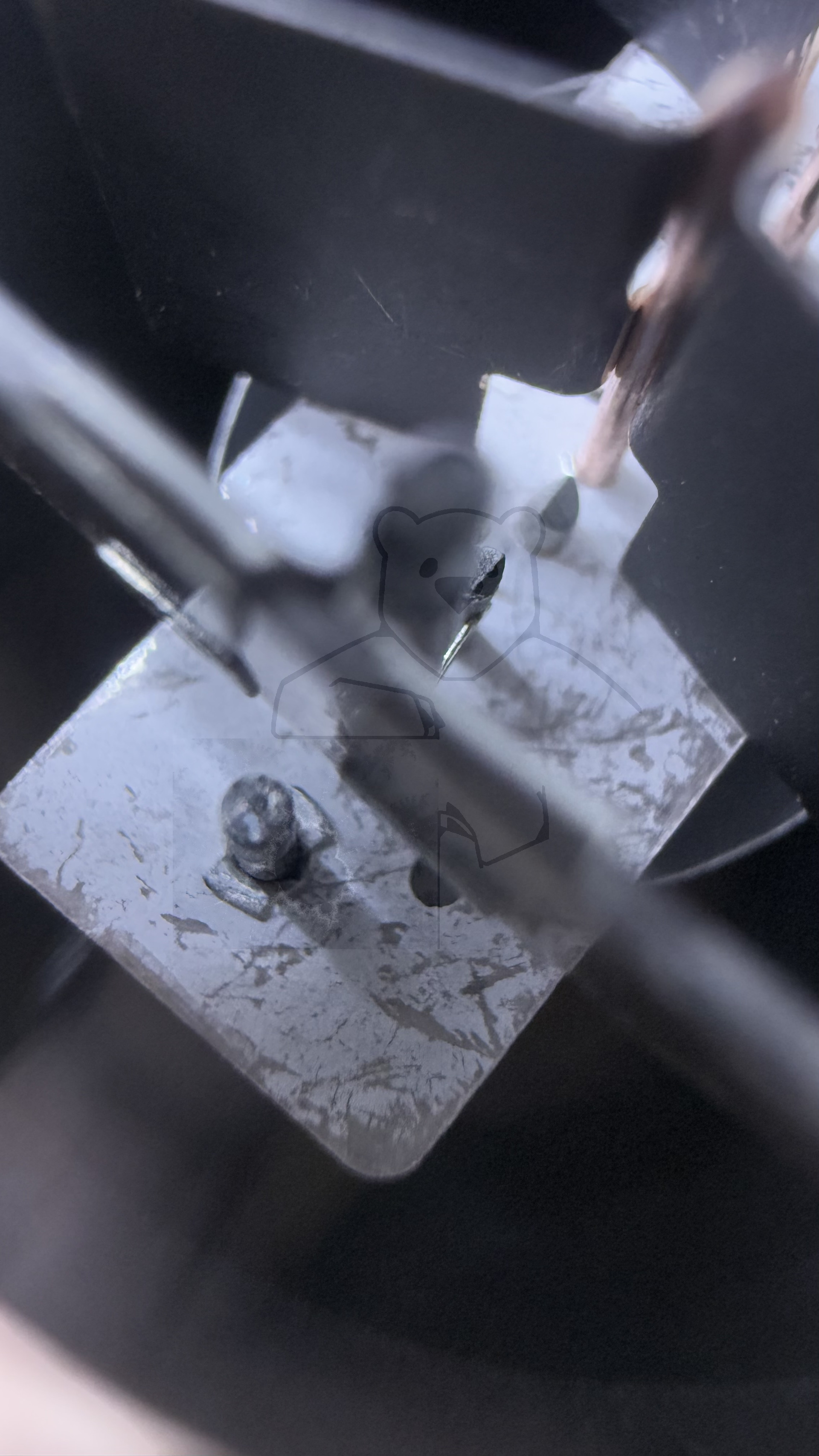

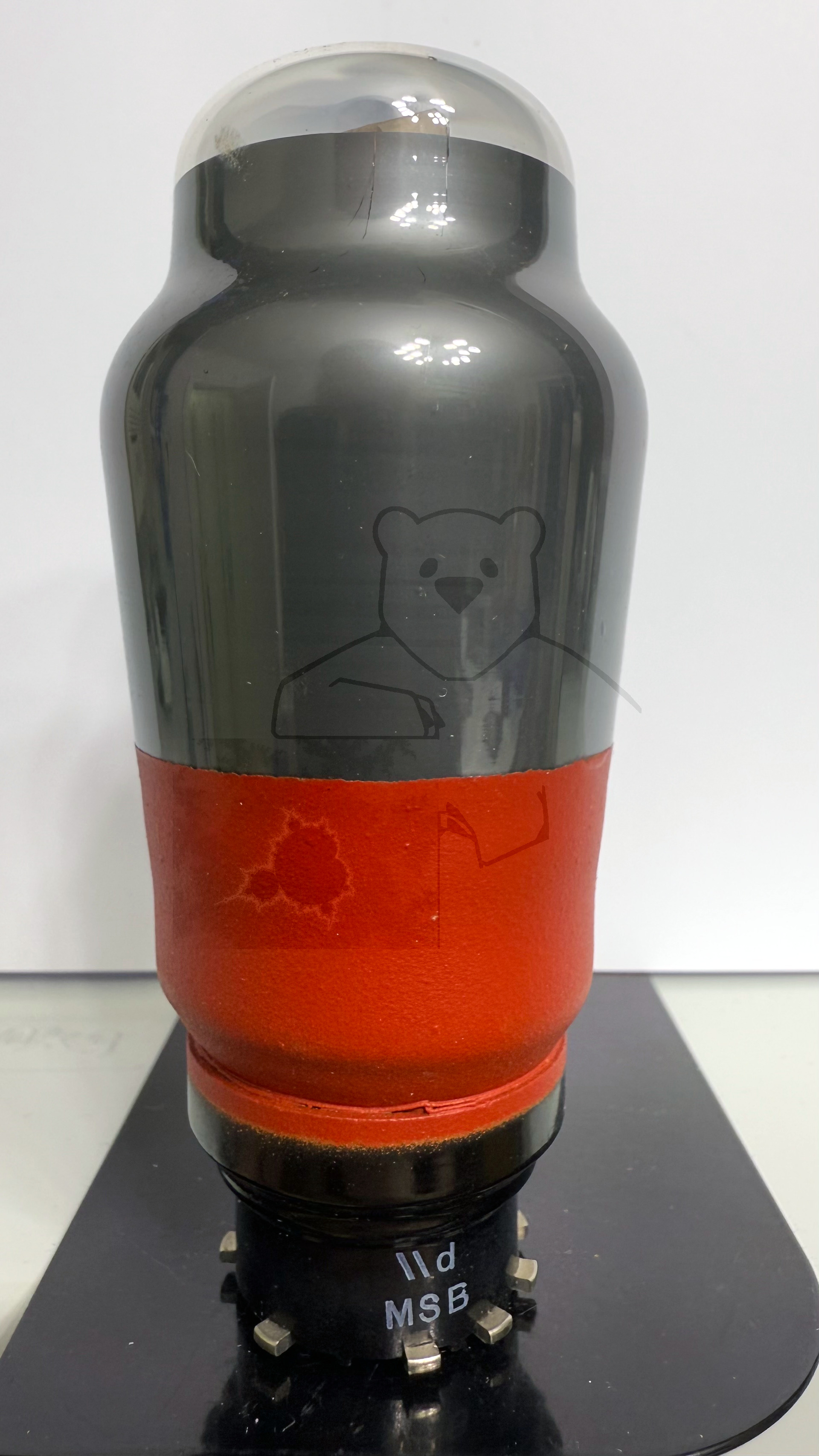

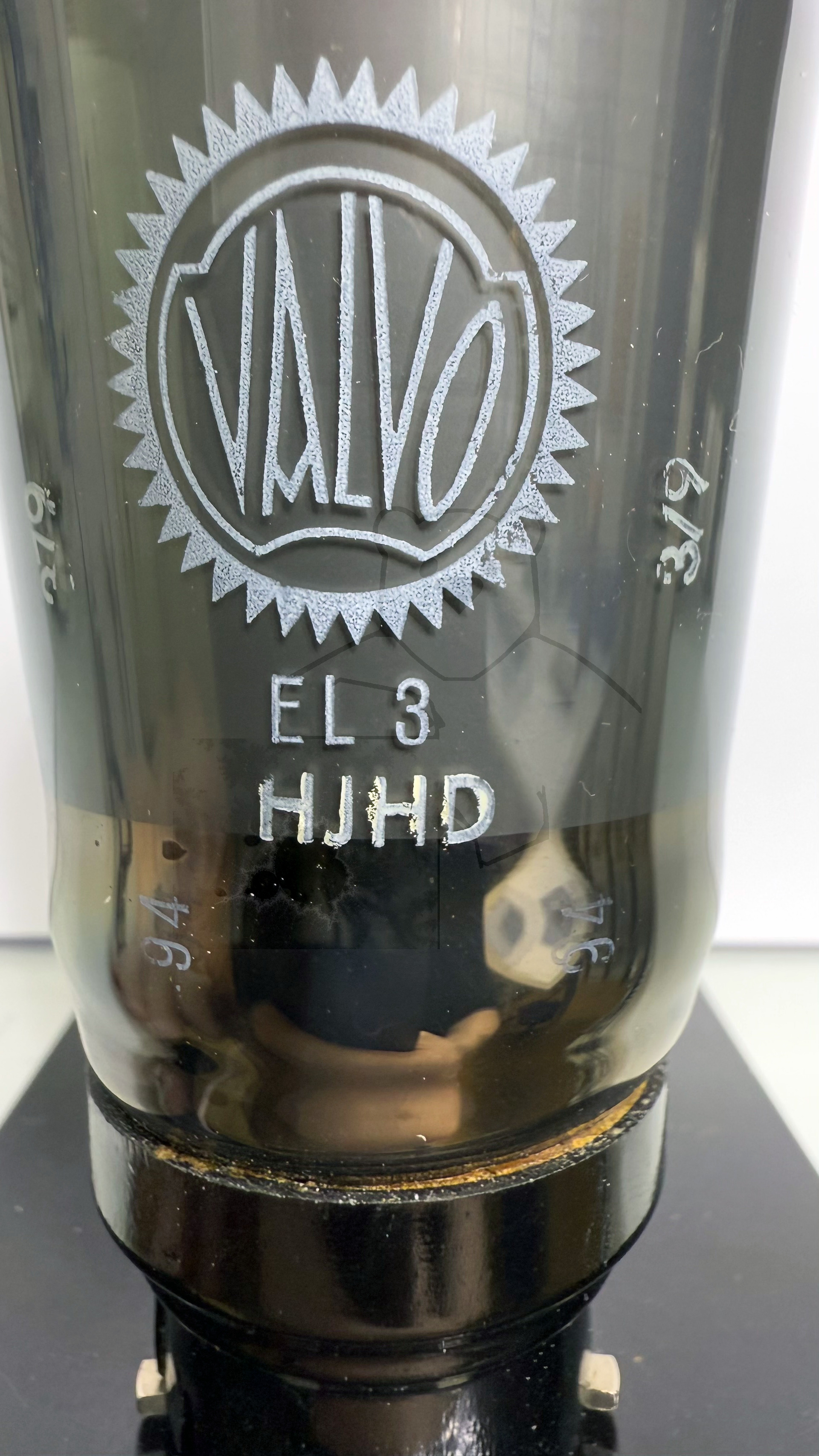

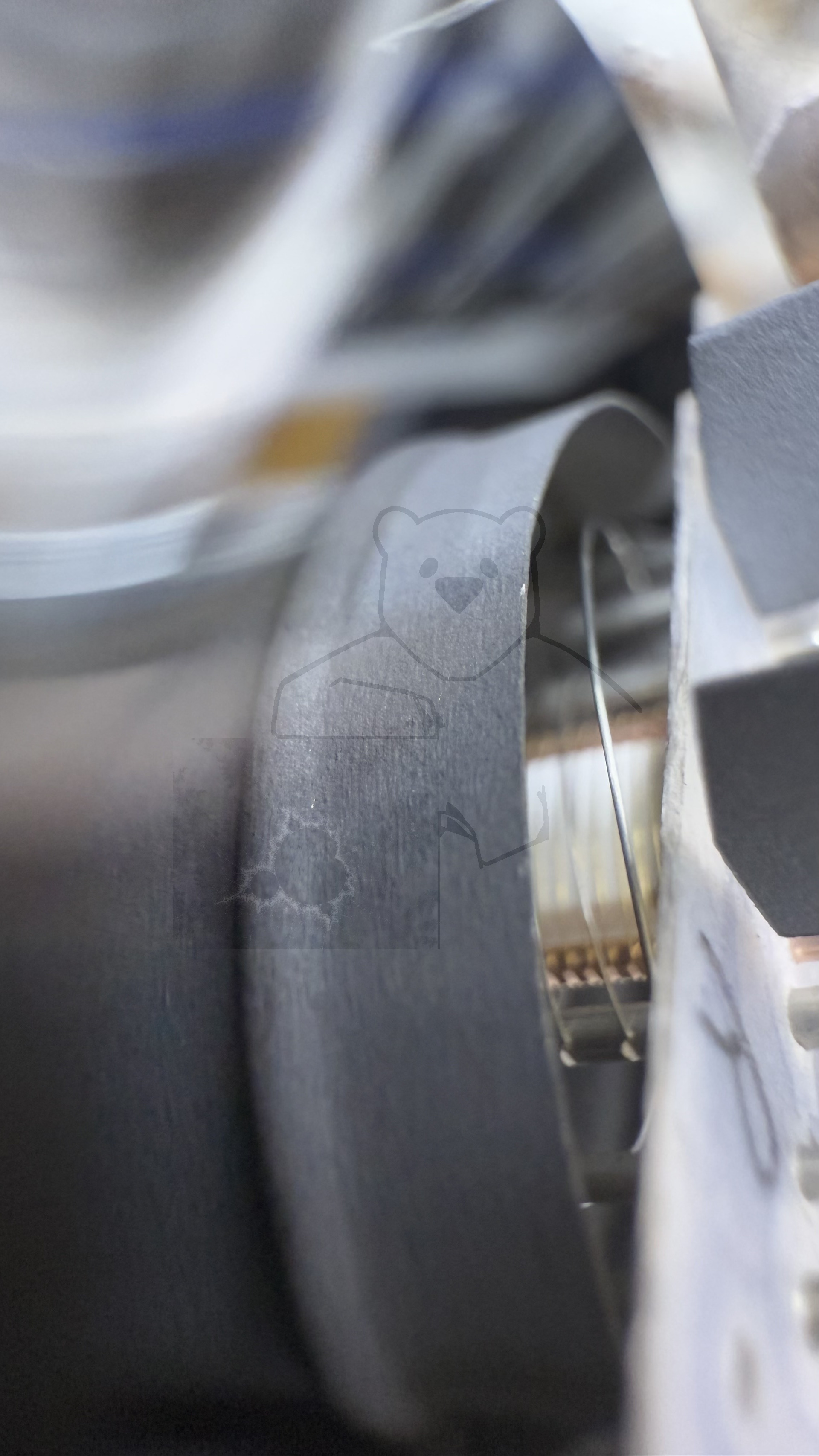

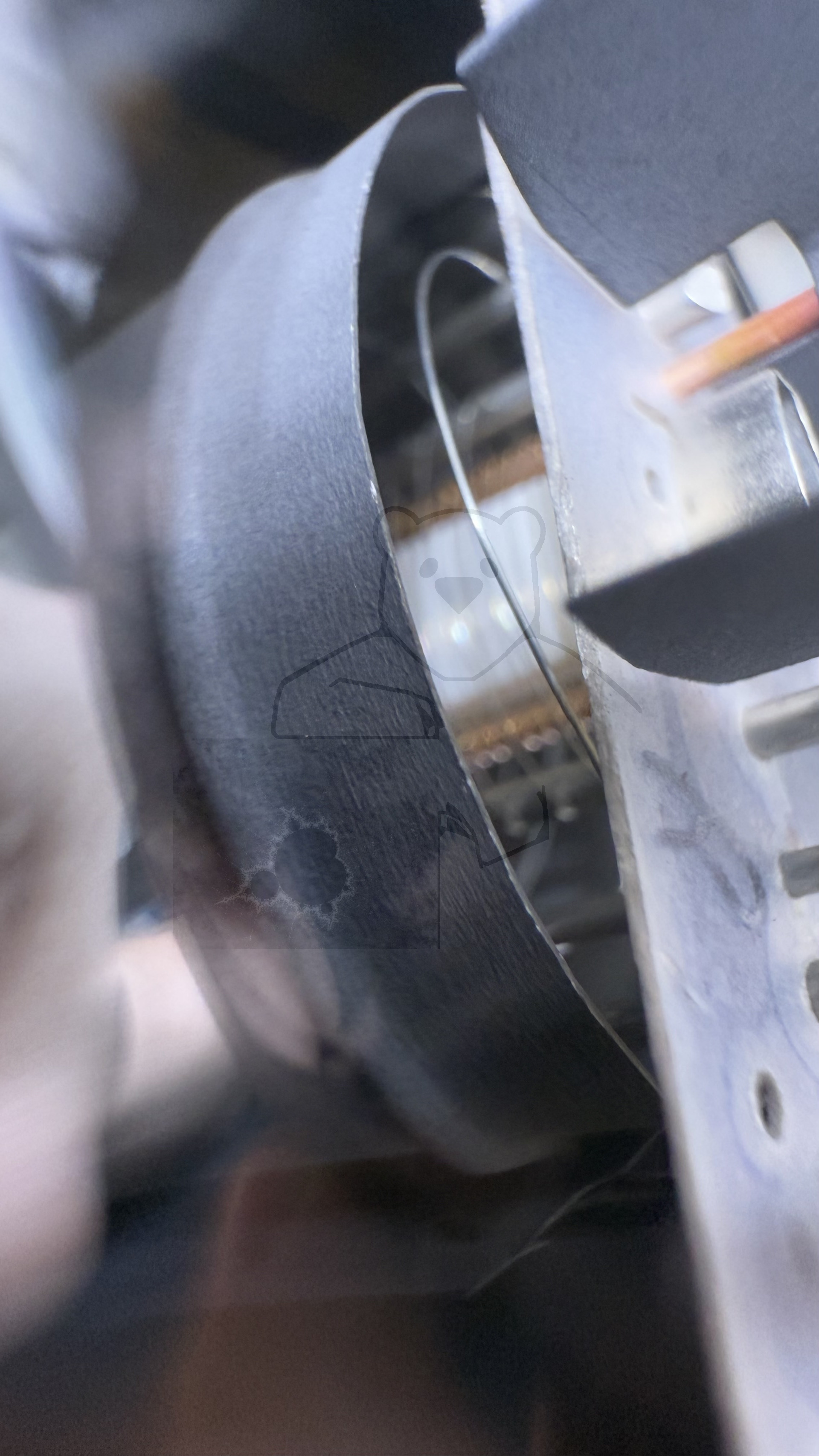

Daten und Bilder der Röhre: EL3N

🔎 Beschreibung der Röhre: EL3N

Name	EL3N
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt

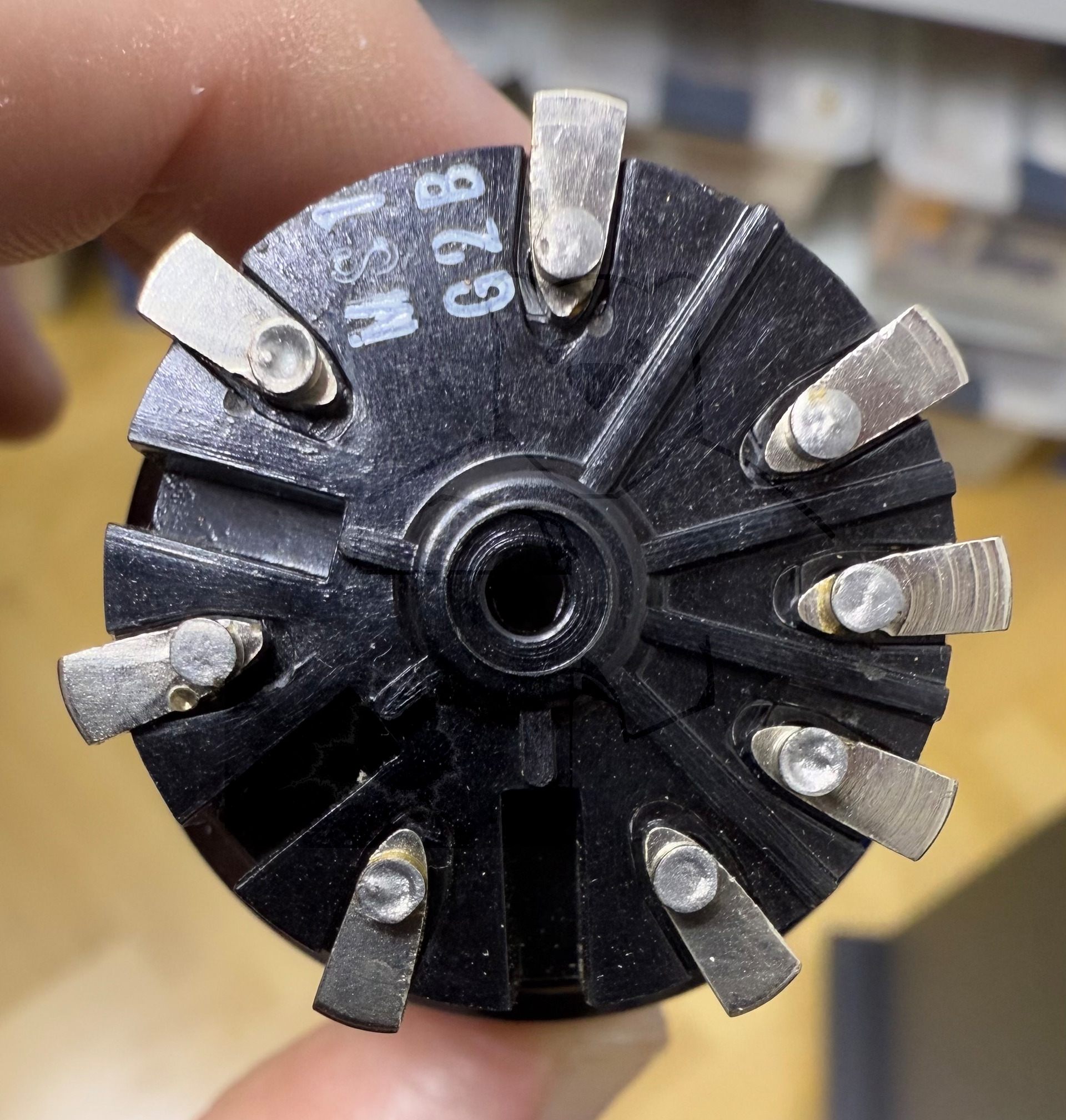

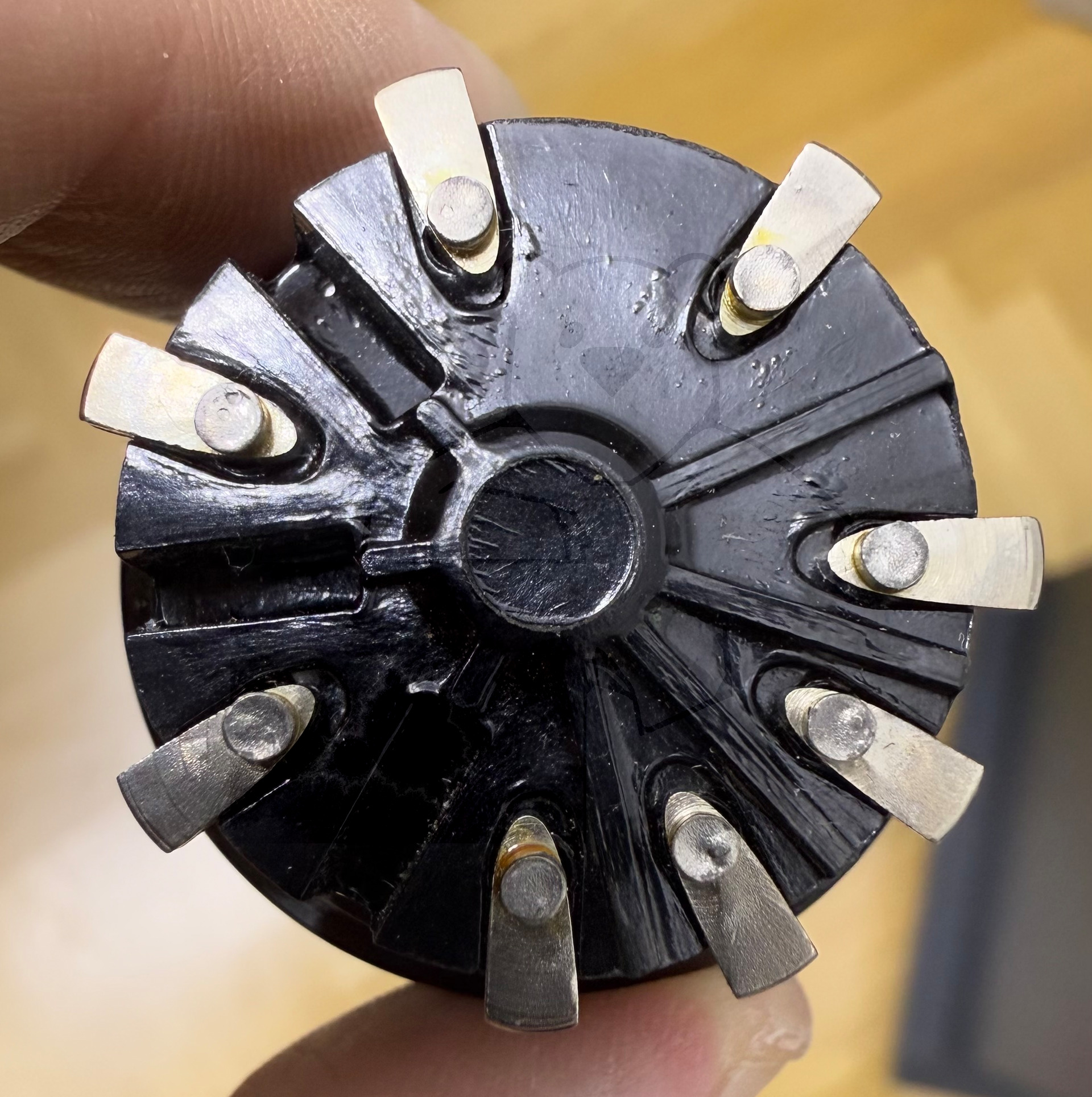

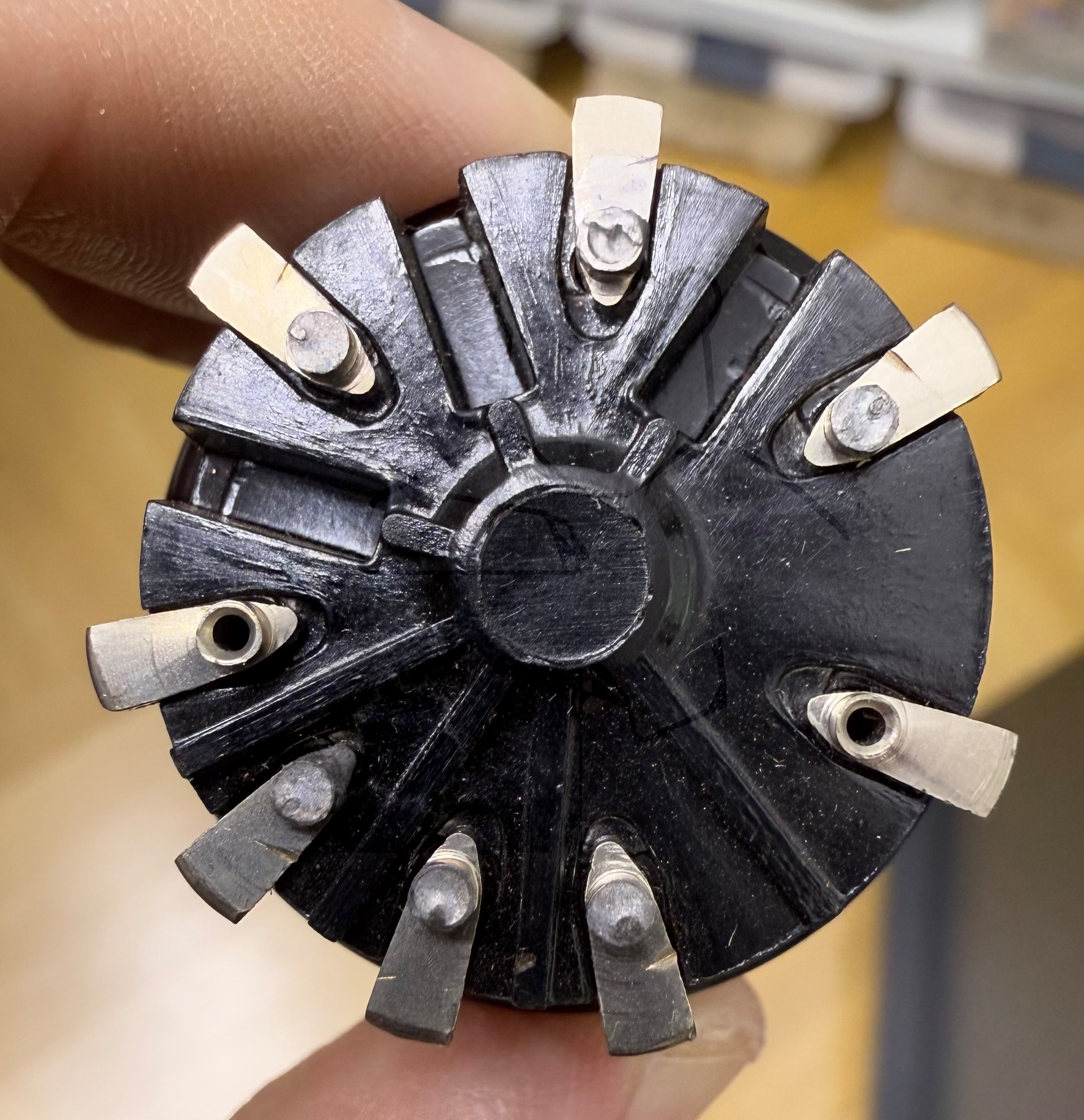

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.

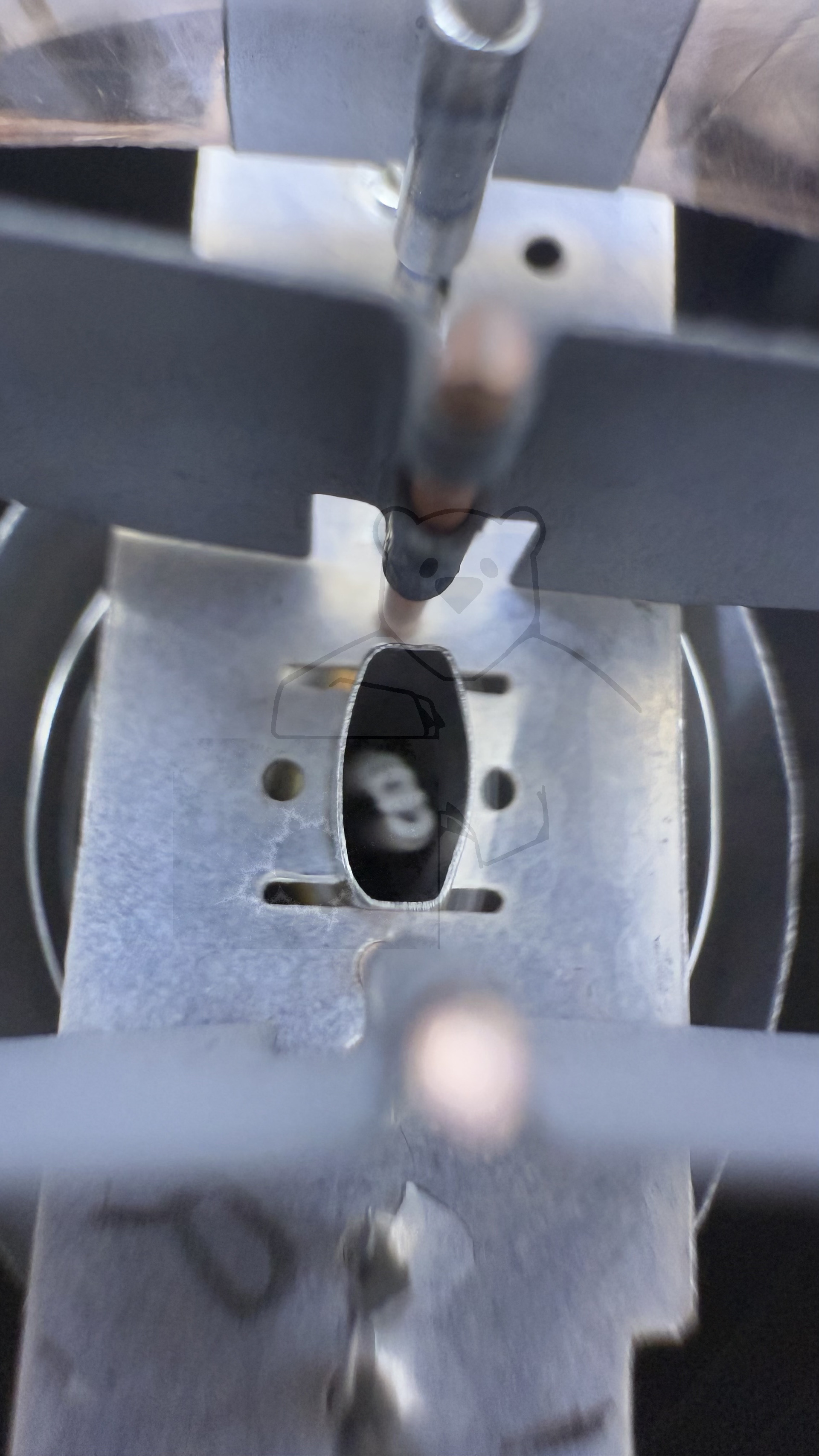

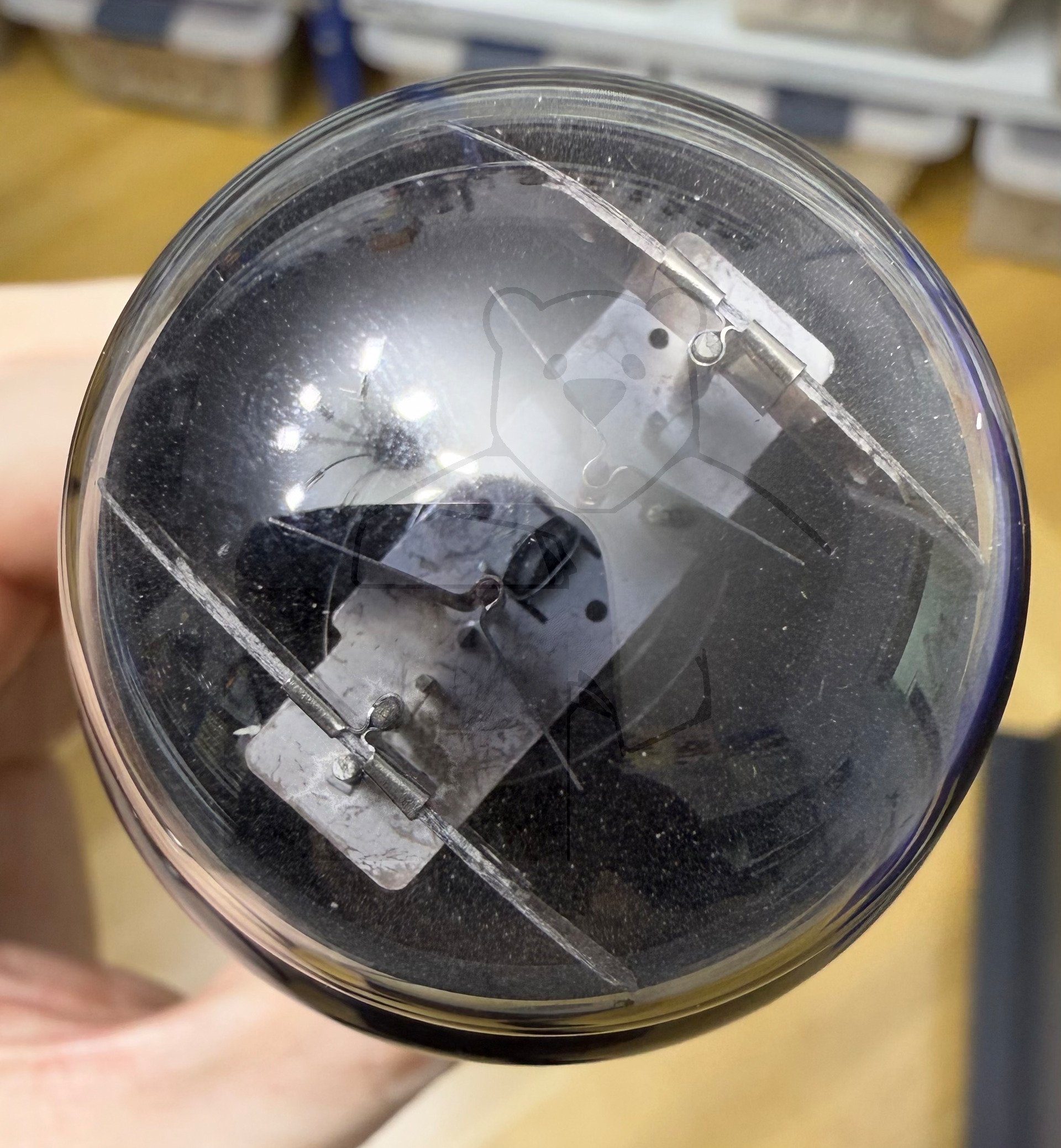

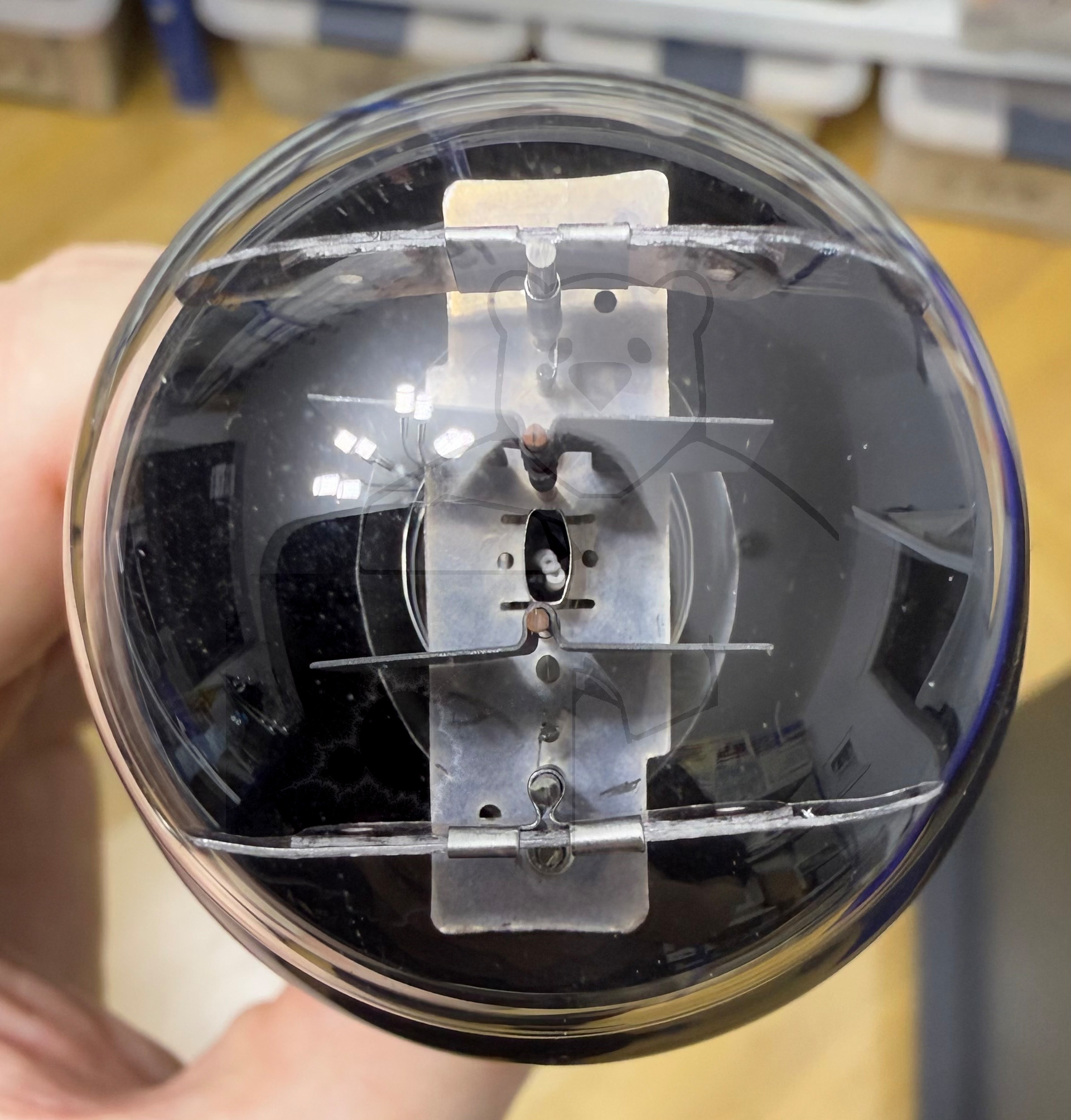

Zusätzliche Informationen	Bei den meisten EL3 handelt es sich um eine → EL3N mit Ovalkathode. Die Originale EL3 mit Rundkathode wurde nur sehr kurz produziert.
Letzte Änderung	29.11.2024 19:37:18

🔎 Beschreibung der Systeme für die Röhre: EL3N

	System 1
Kathode	4
Gitter 1	6
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

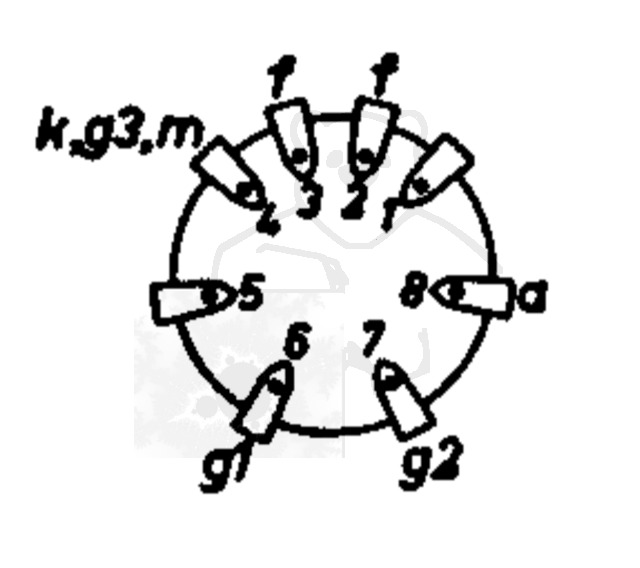

🔎 Sockelschaltung der EL3N

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EL3N
Anwendung EL3 Version 1 [www.tubedata.info].pdf (398 kB)
Anwendung EL3 Version 2 [www.tubedata.info].pdf (132 kB)
Anwendung EL3 Version 3 [www.tubedata.info].pdf (460 kB)
Anwendung EL3 Version 4 [www.tubedata.info].pdf (305 kB)
Anwendung EL3 Version 5 [www.tubedata.info].pdf (392 kB)
Datenblatt EL3N Philips [www.tubedata.info].pdf (37 kB)
Pruefkarte EL2 EL3 4694 EL3N - Funke W19 Roehrenpruefer.pdf (186 kB)
Pruefkarte EL3 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
