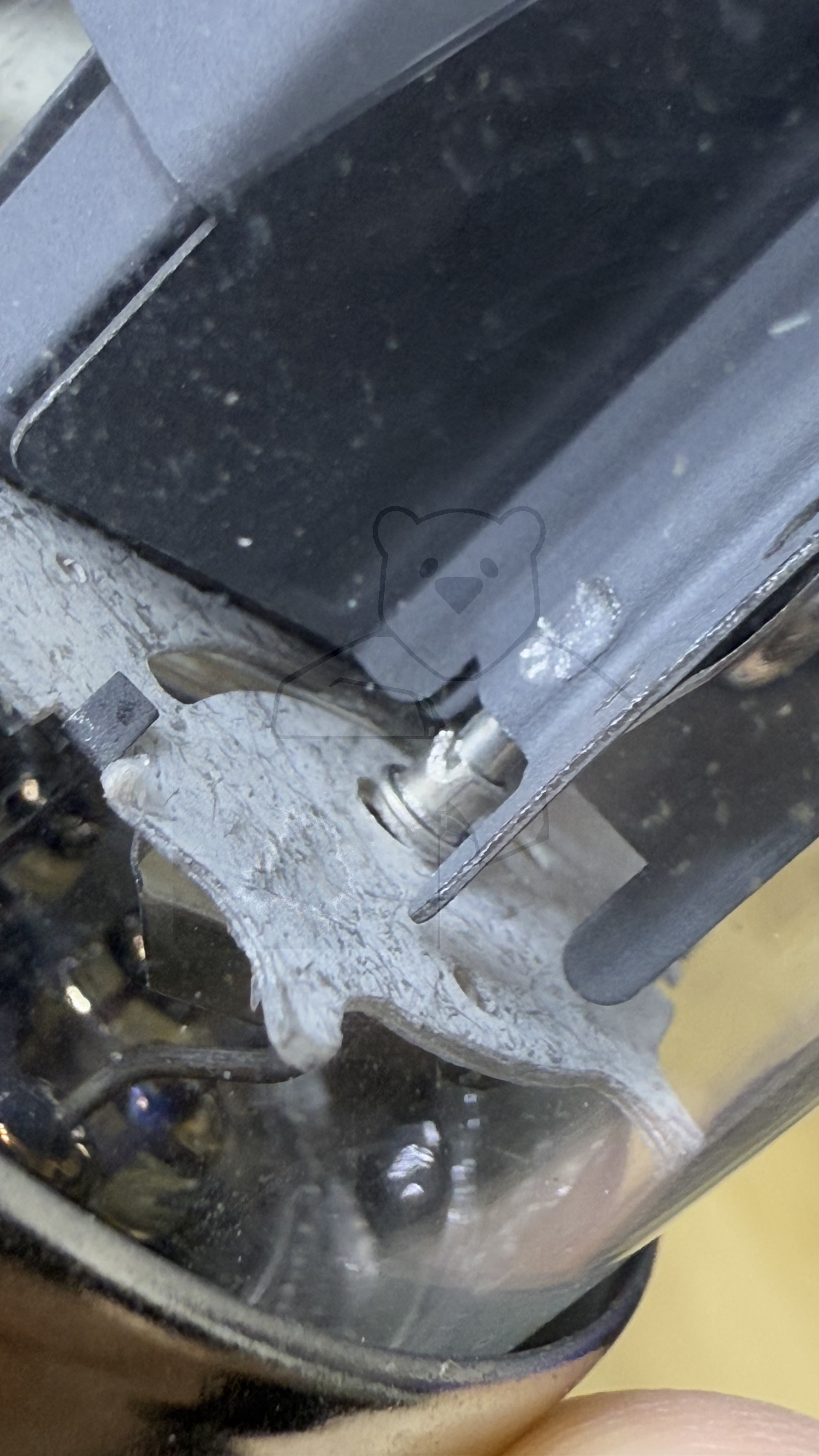

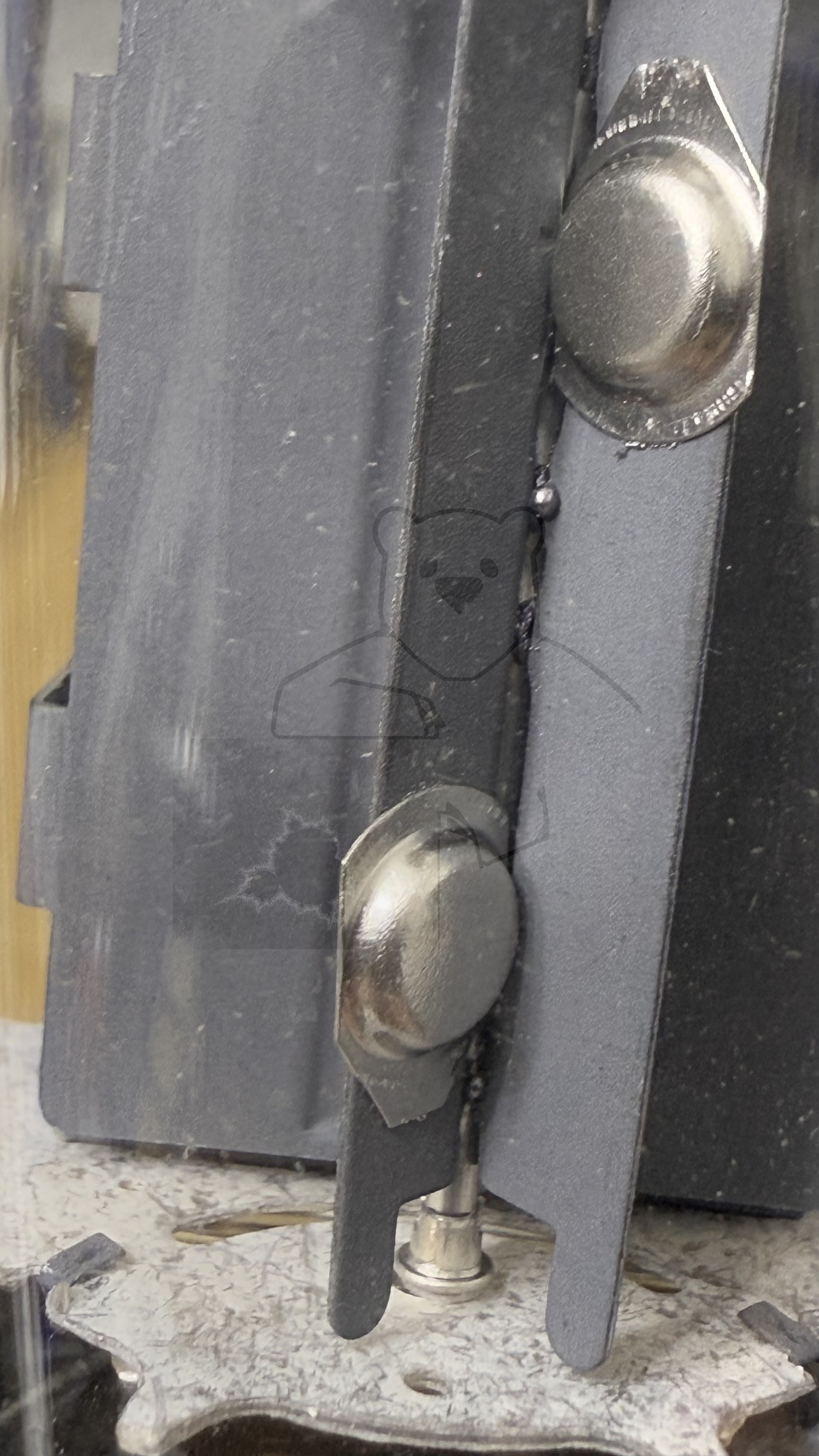

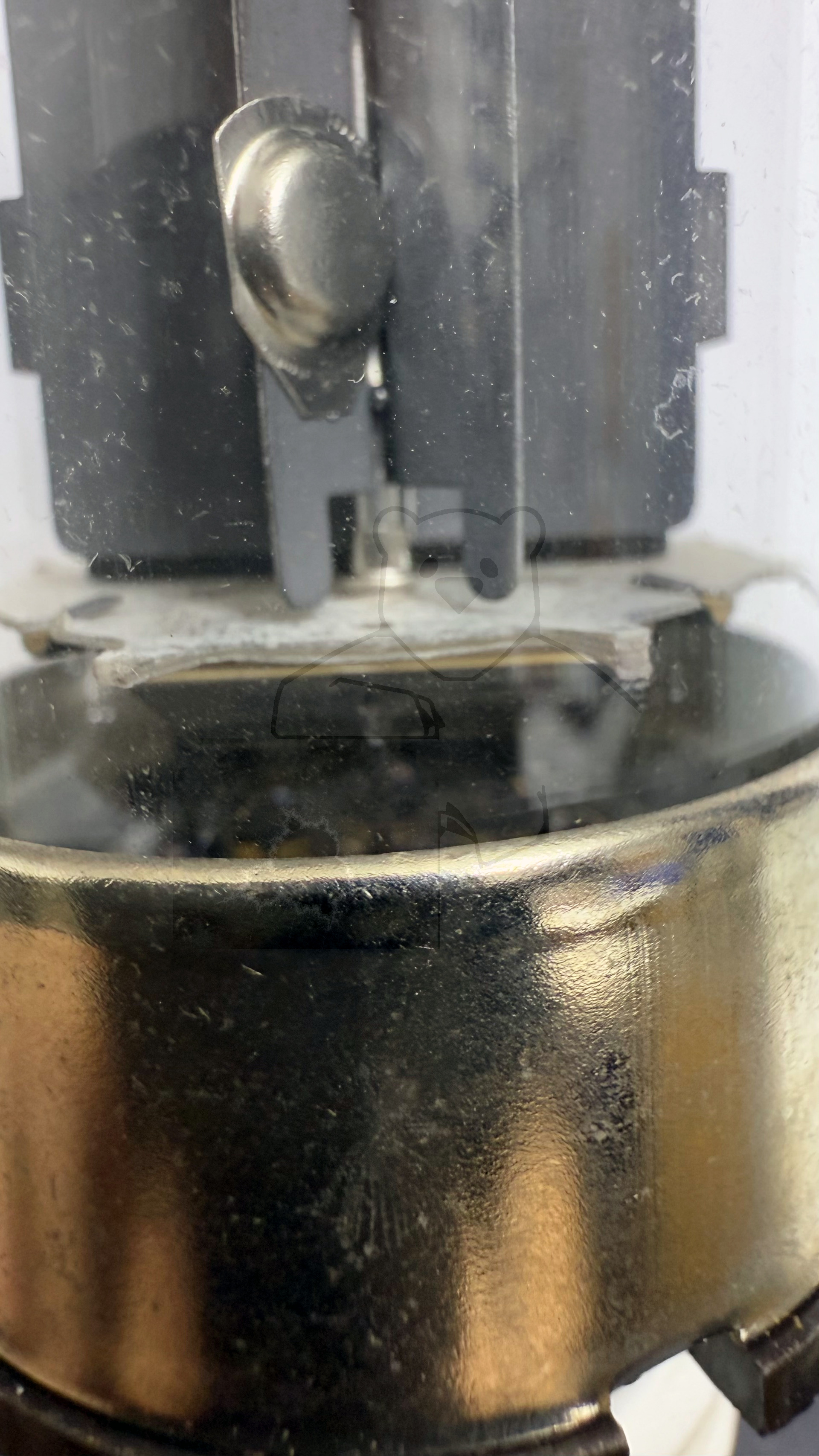

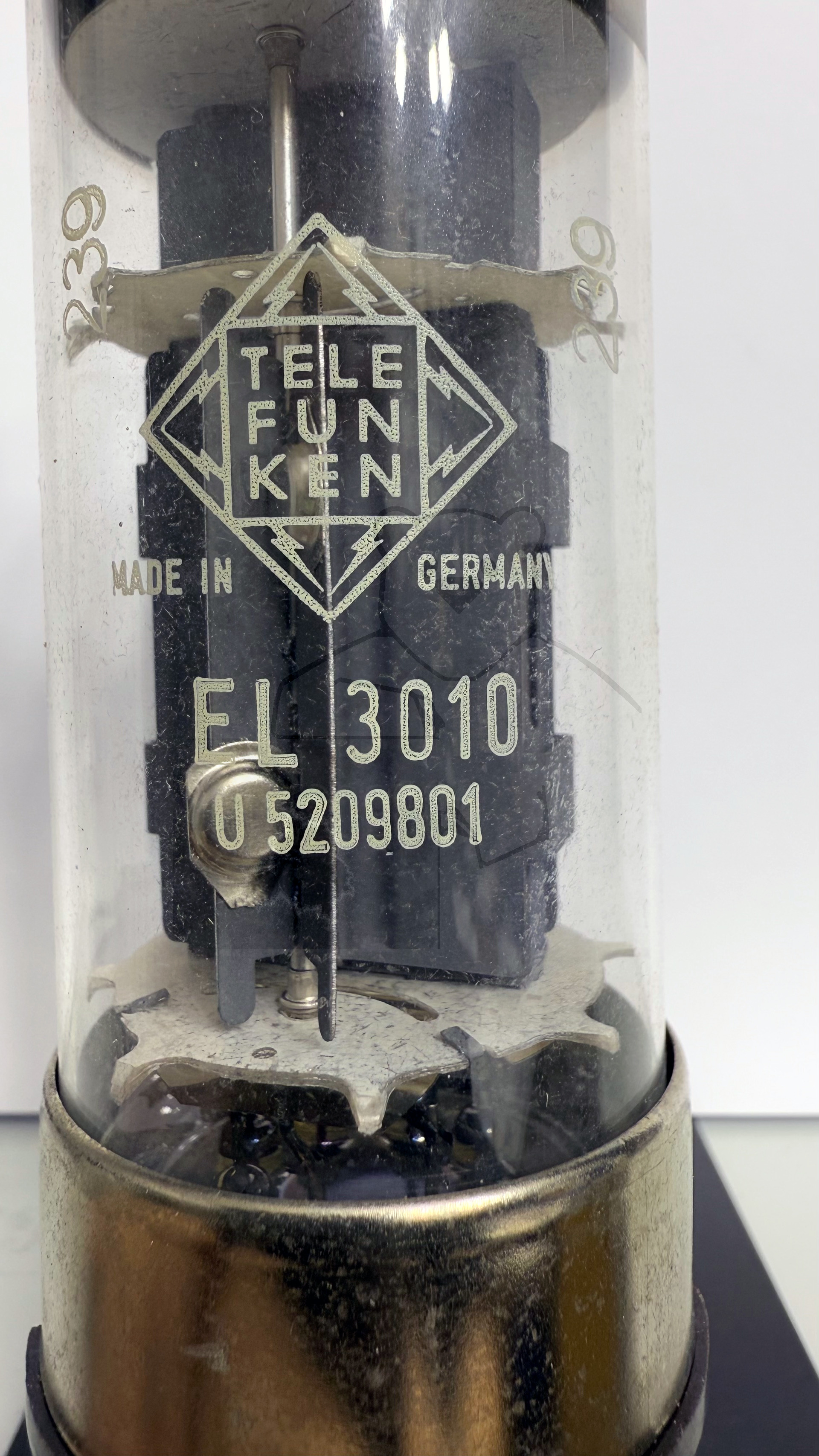

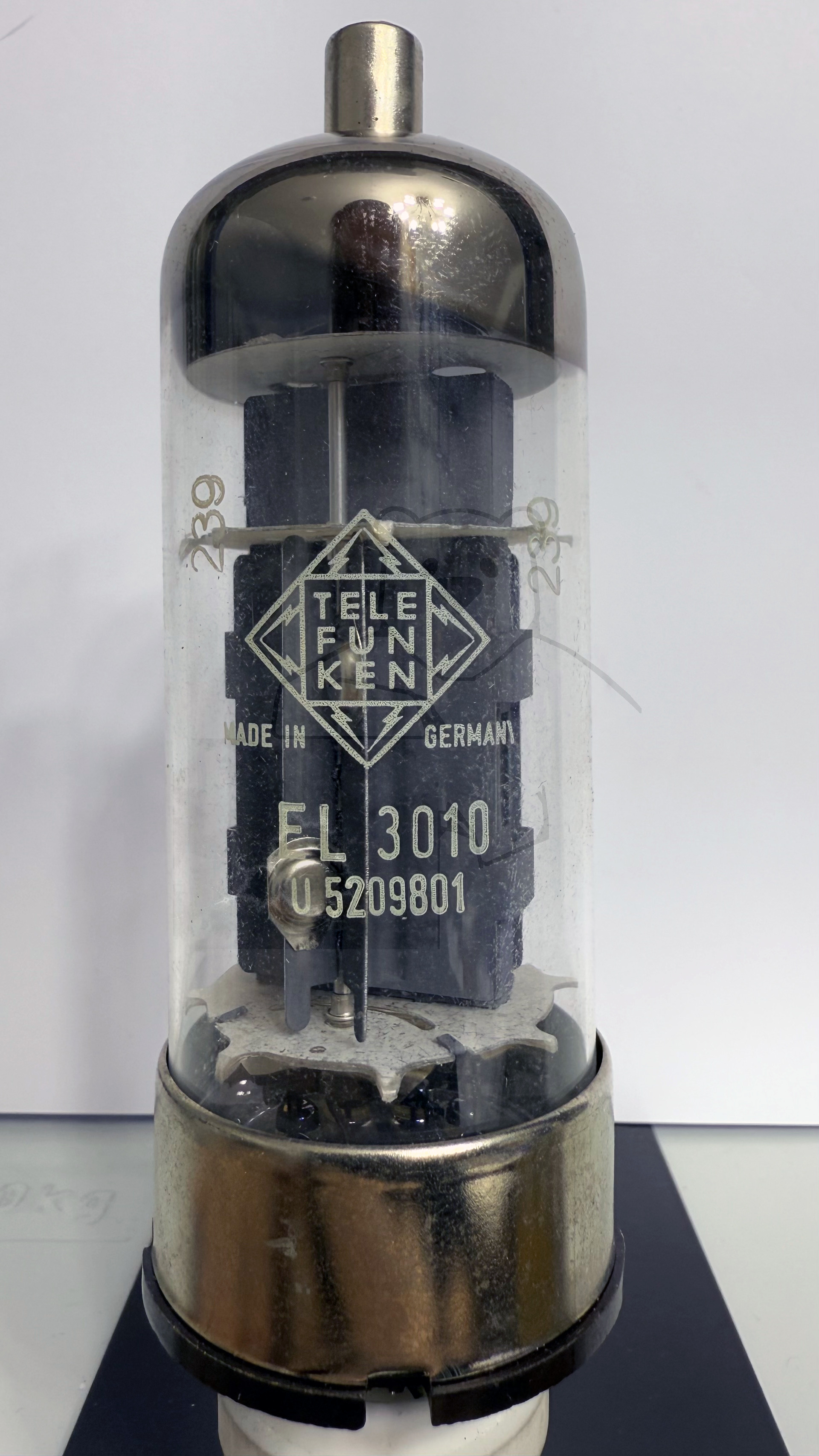

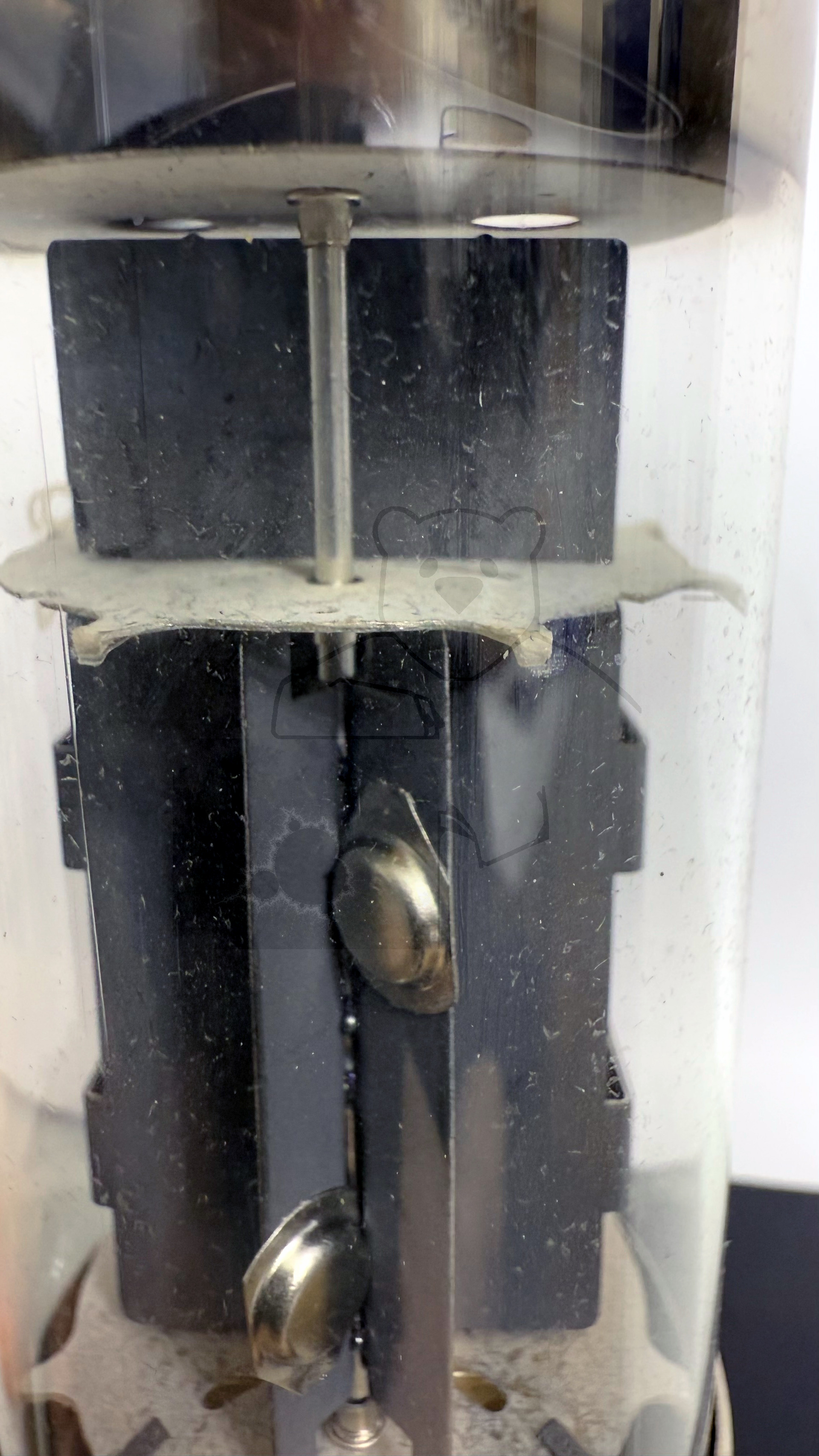

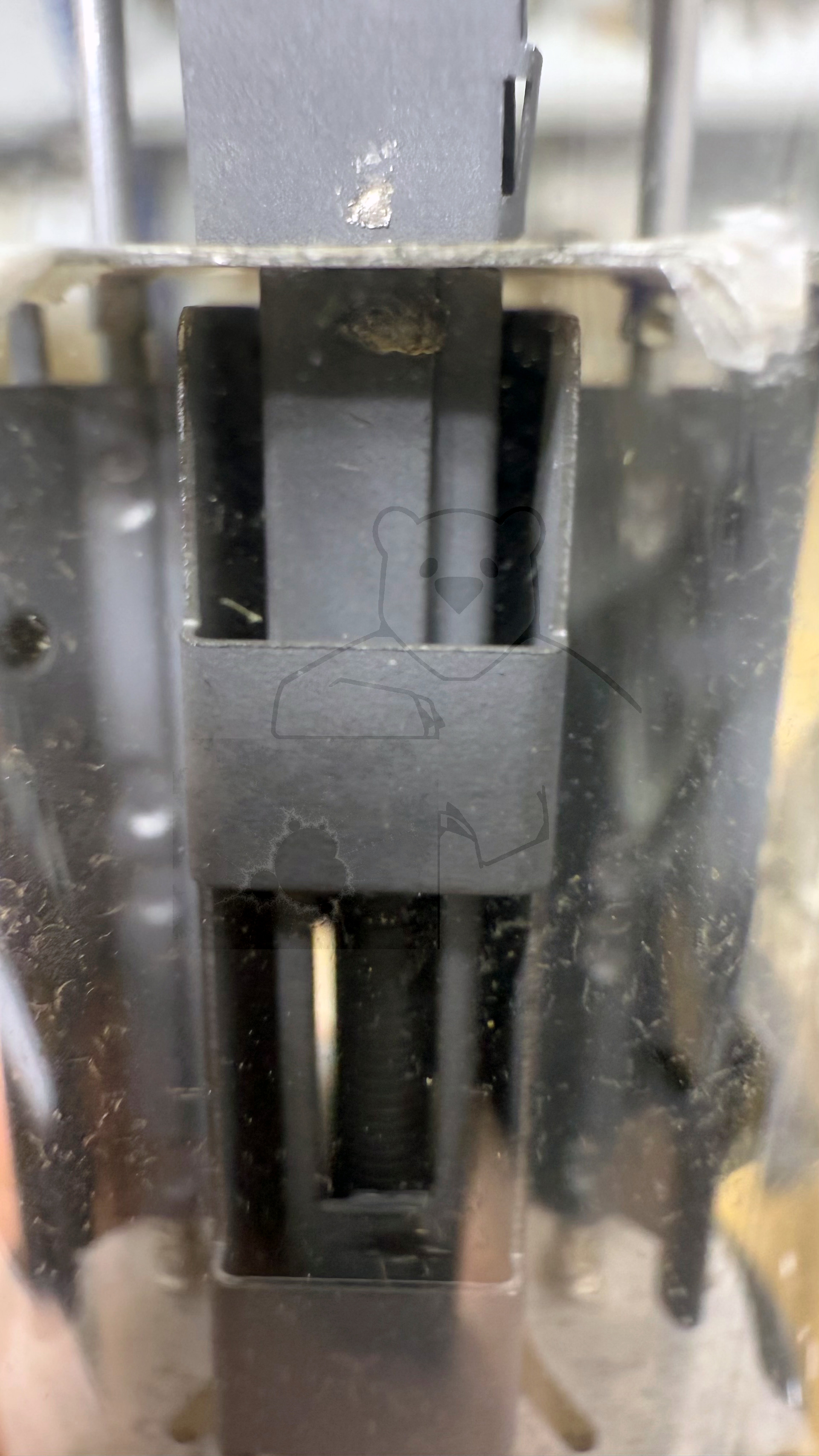

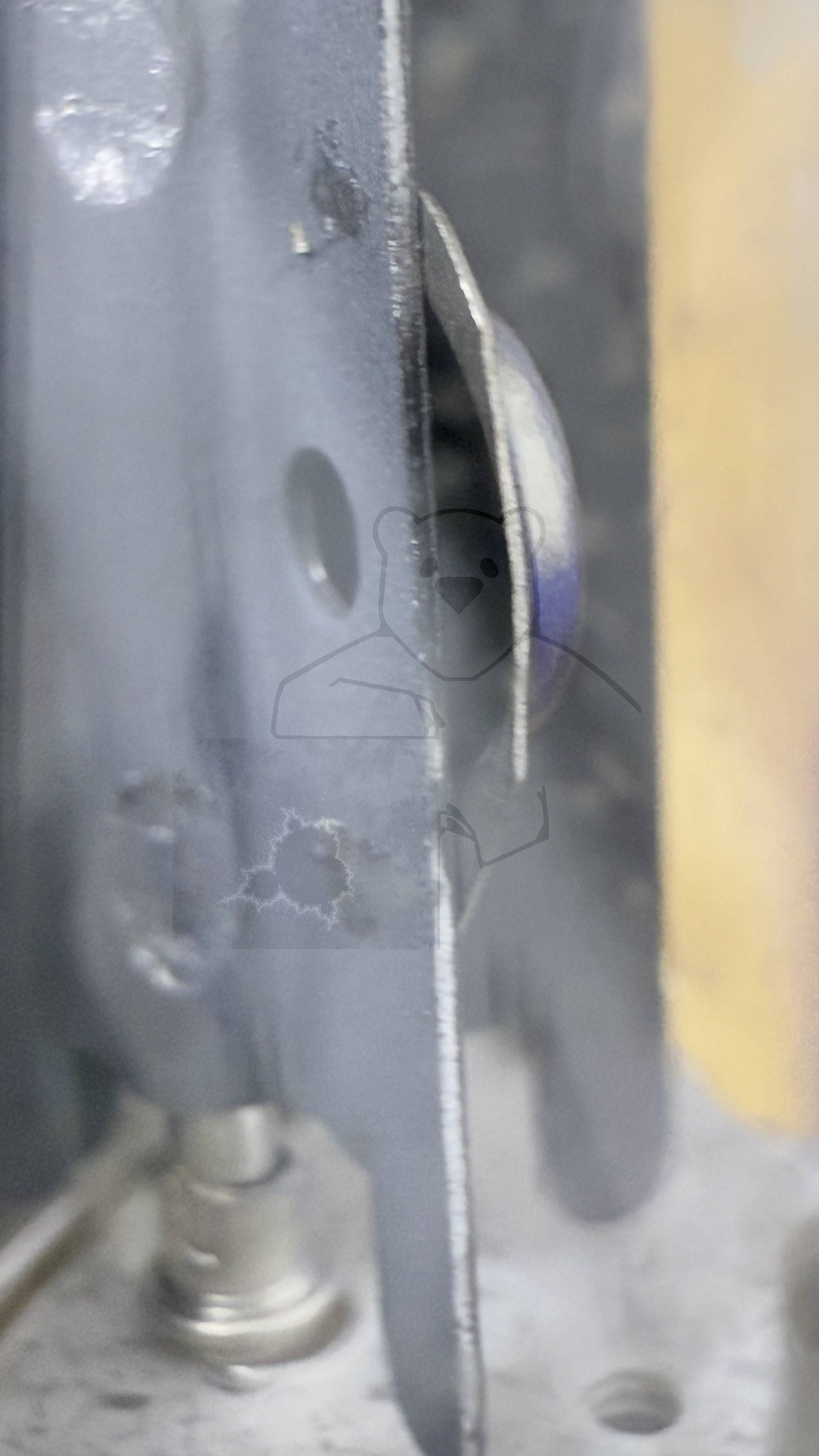

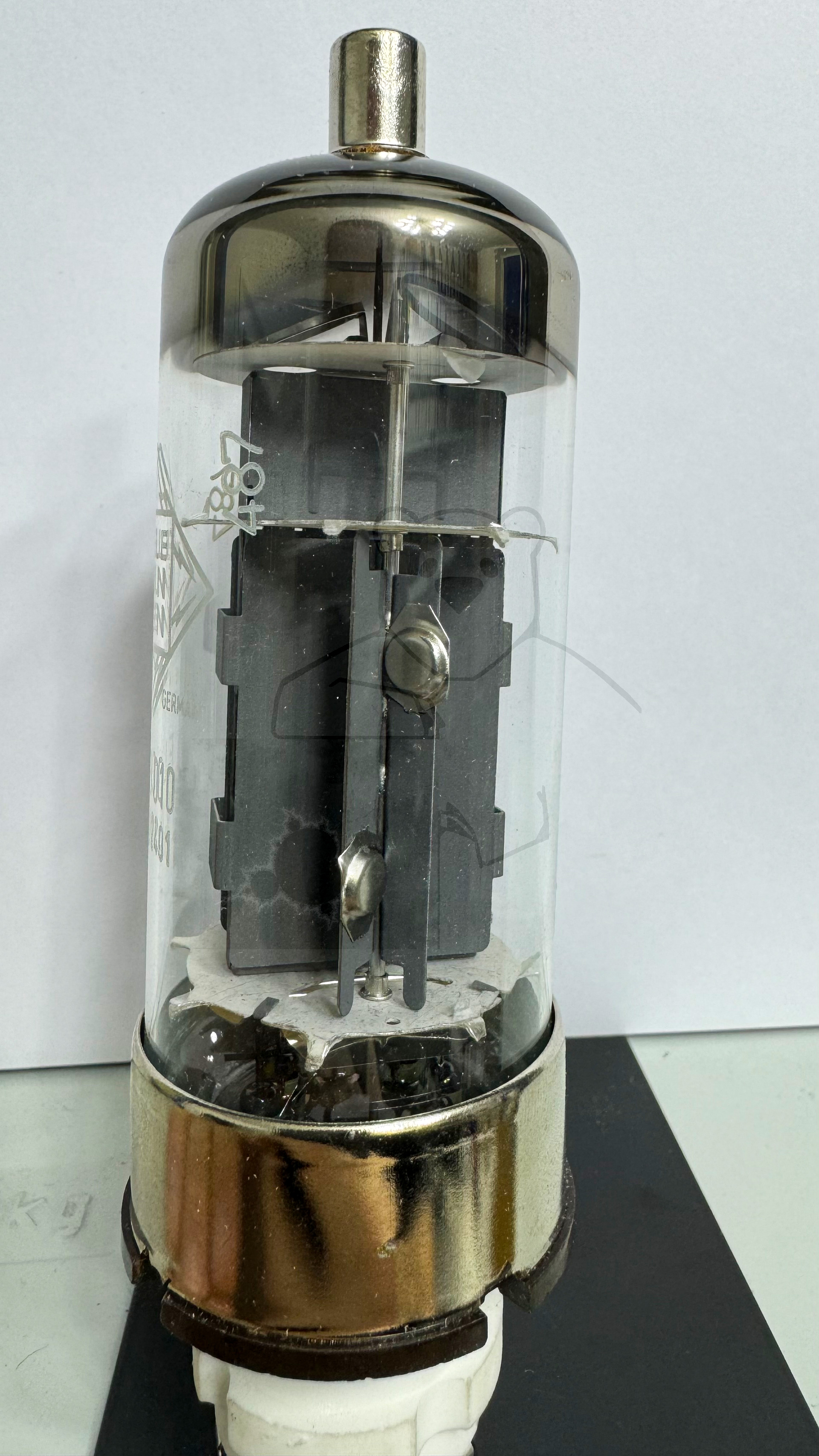

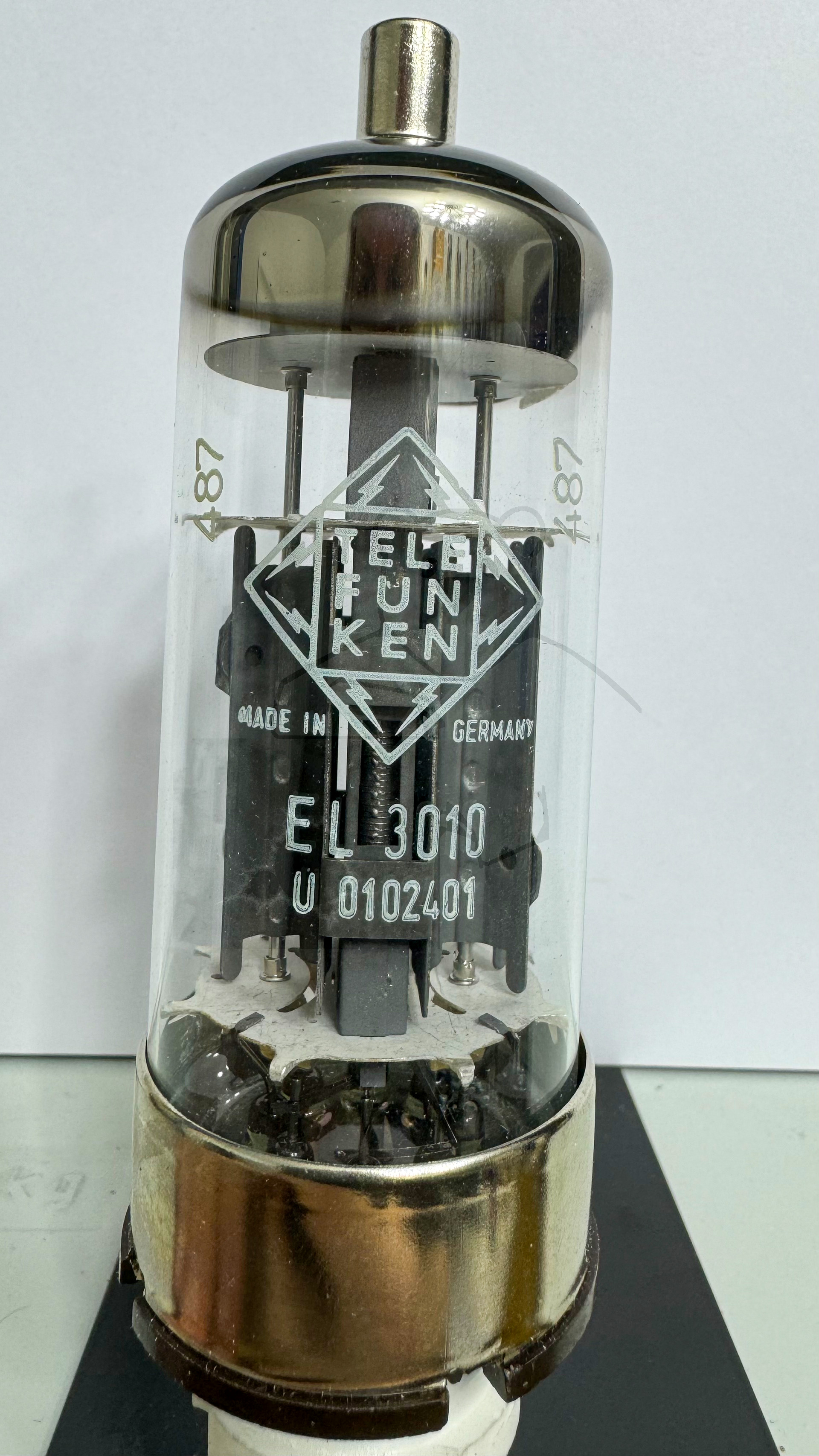

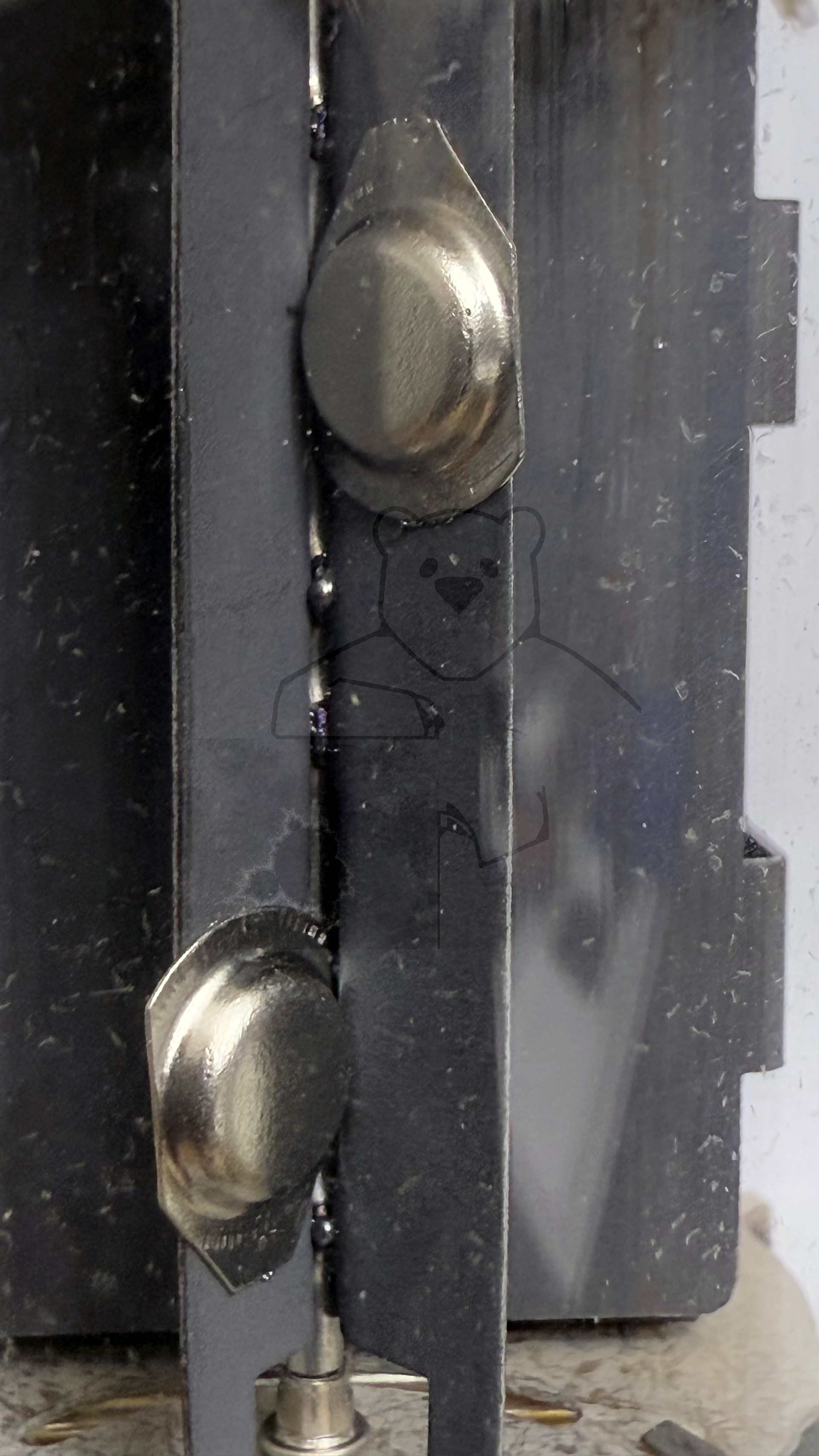

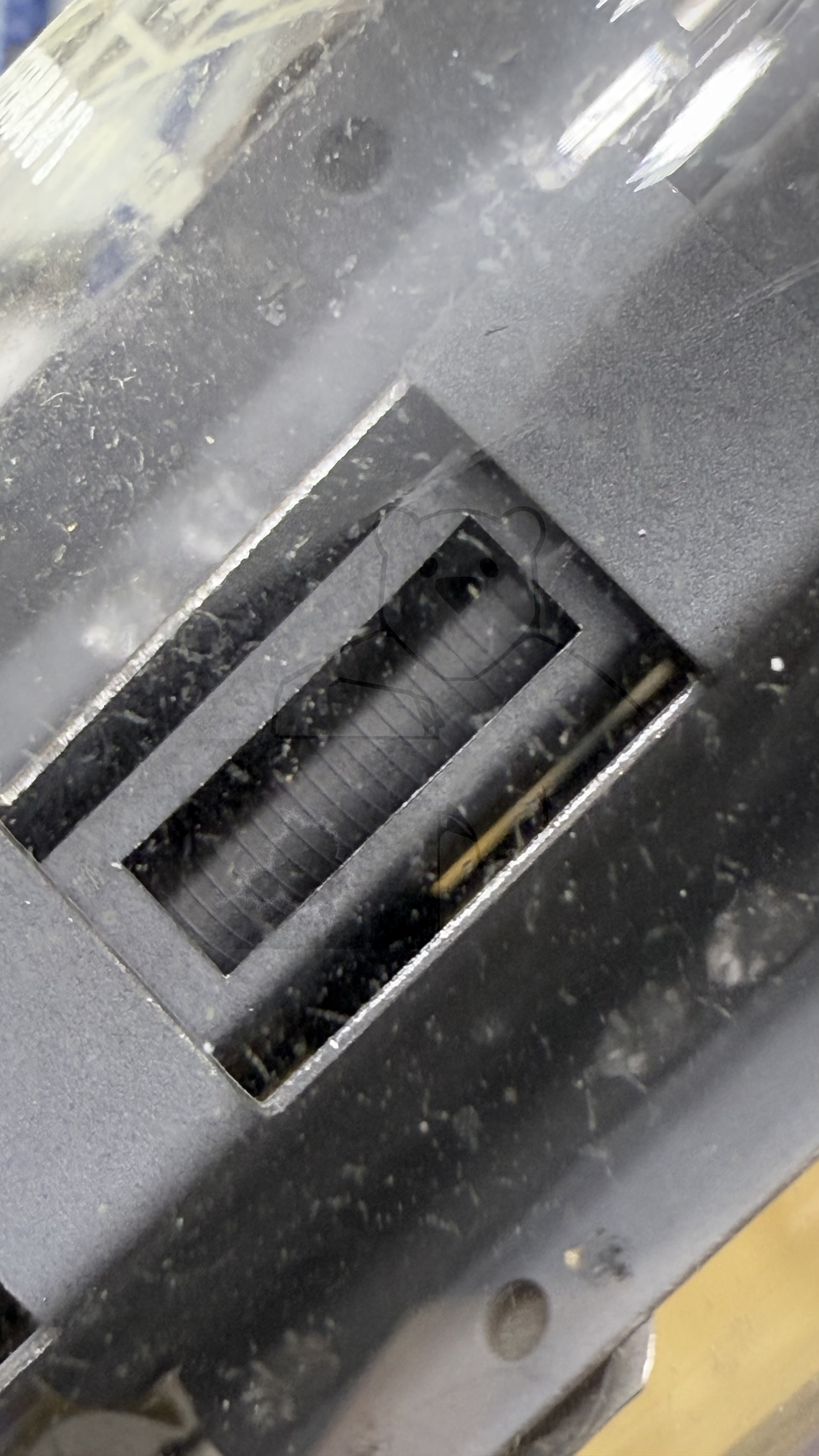

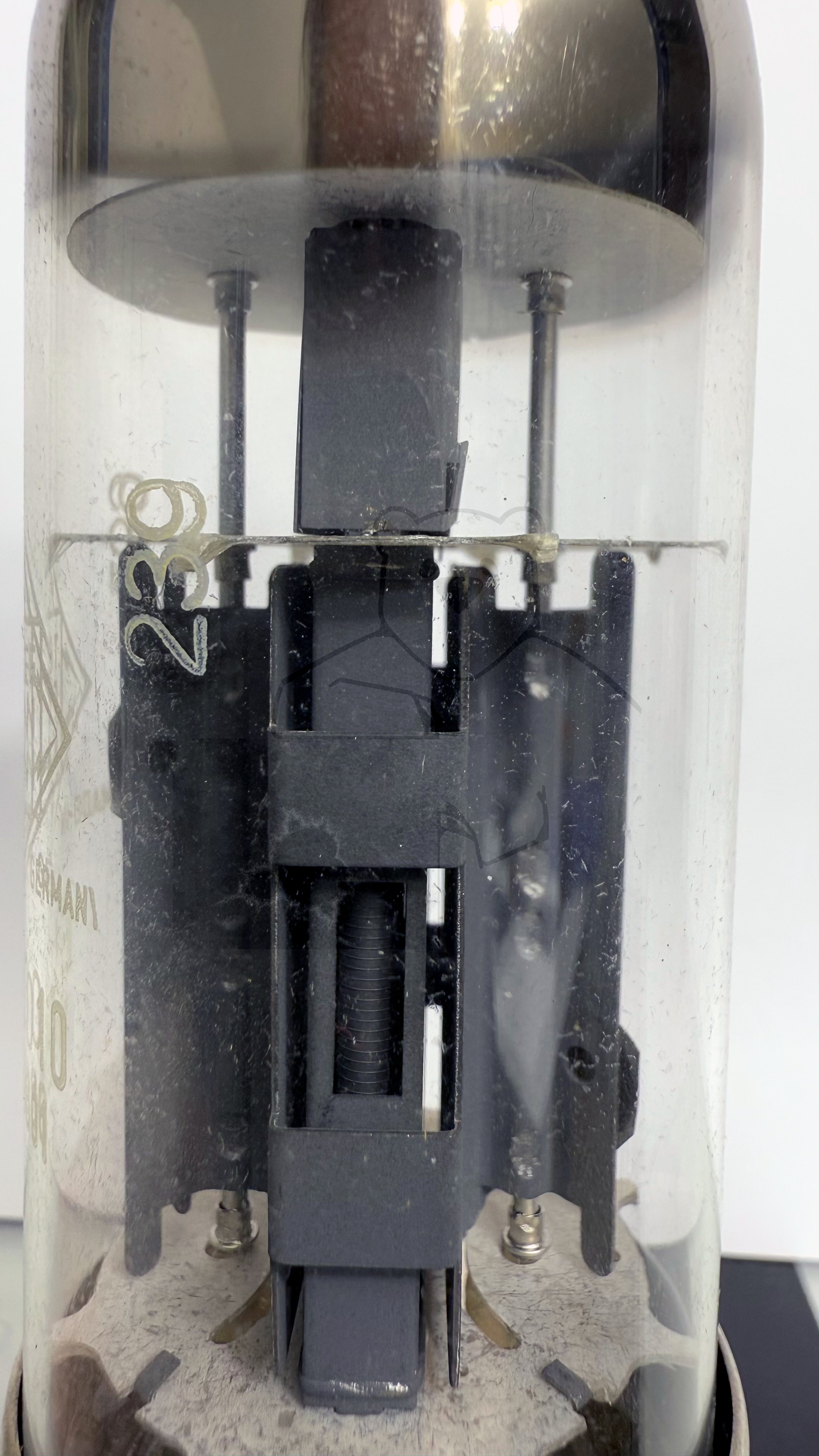

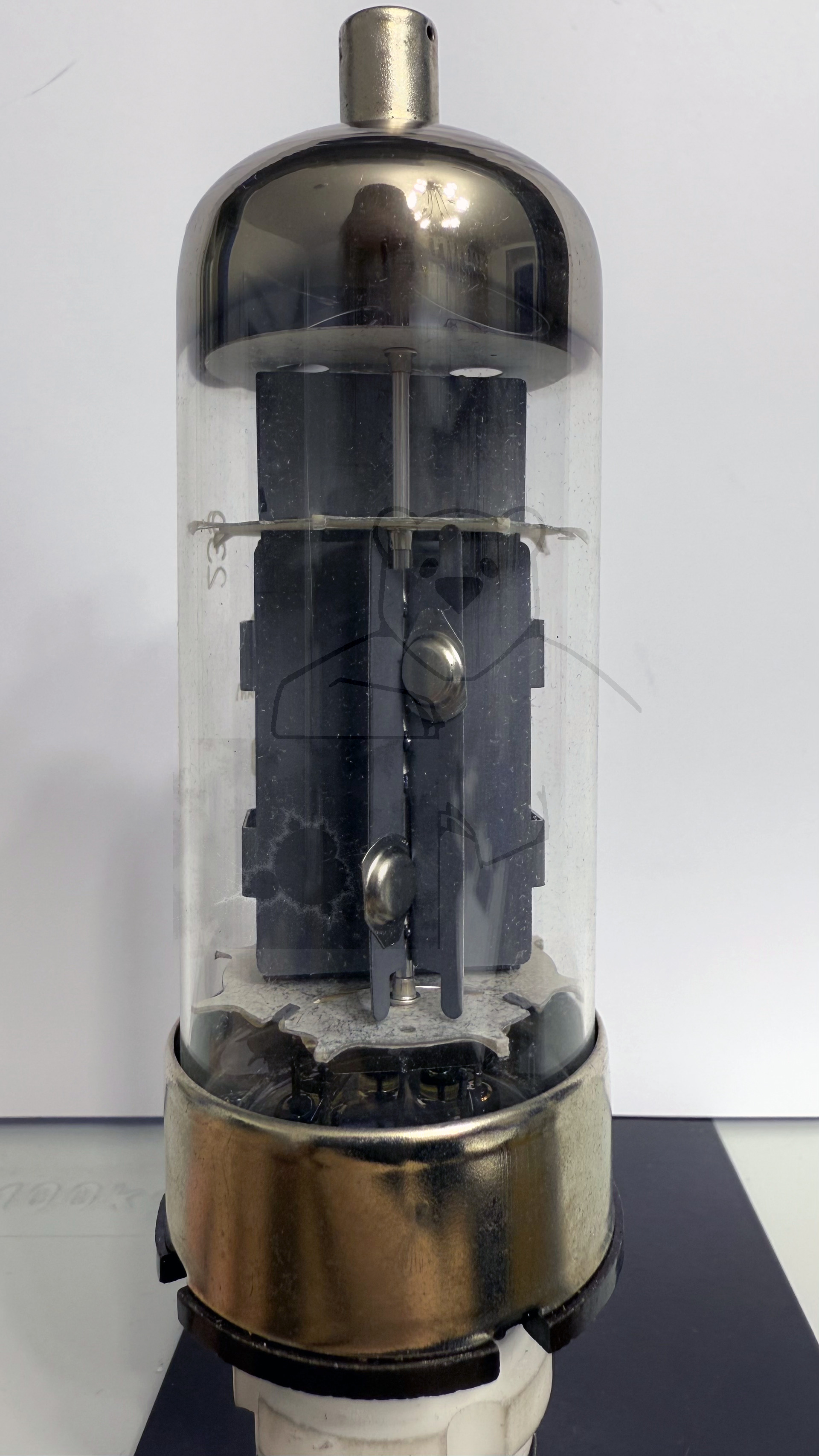

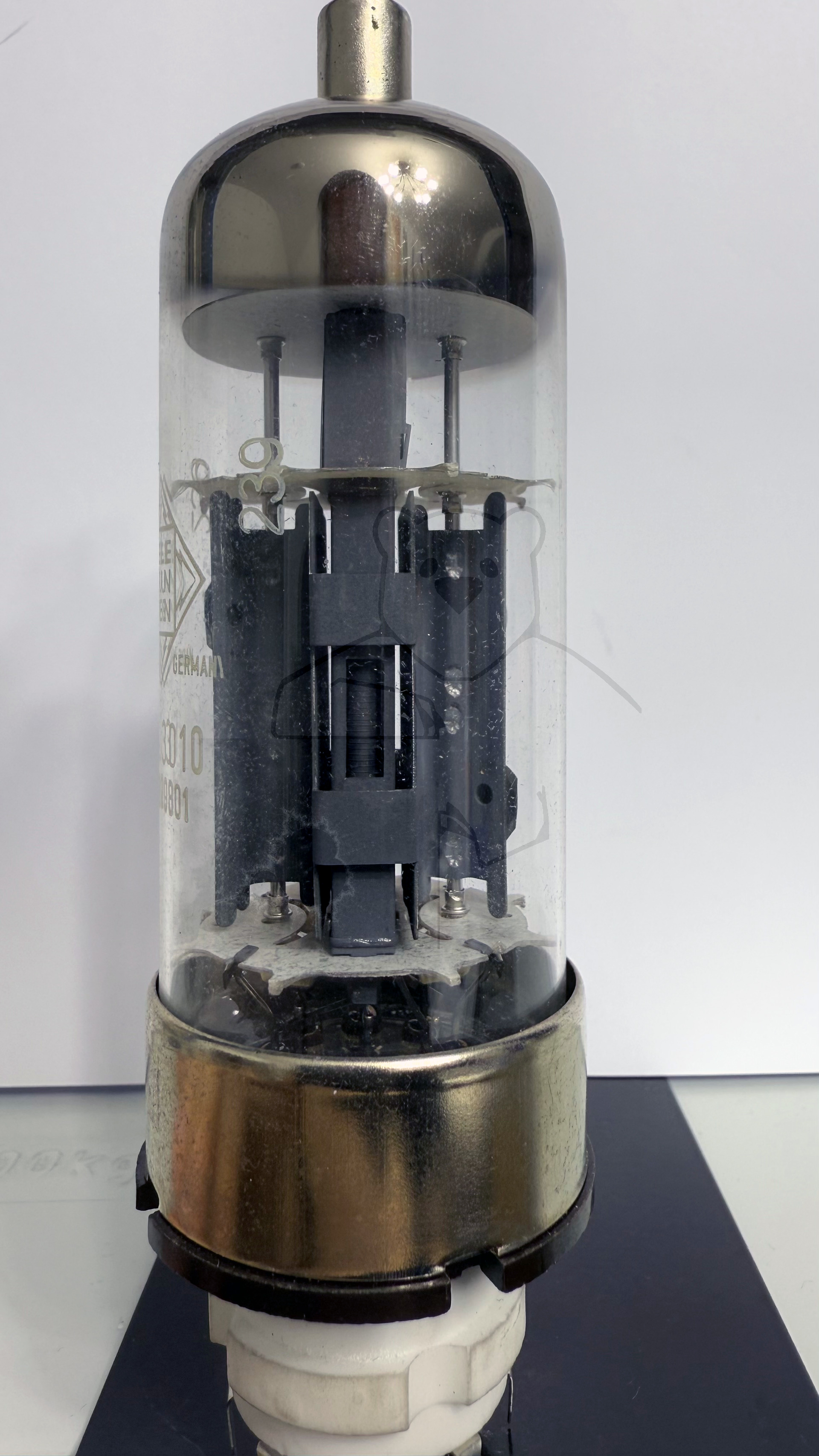

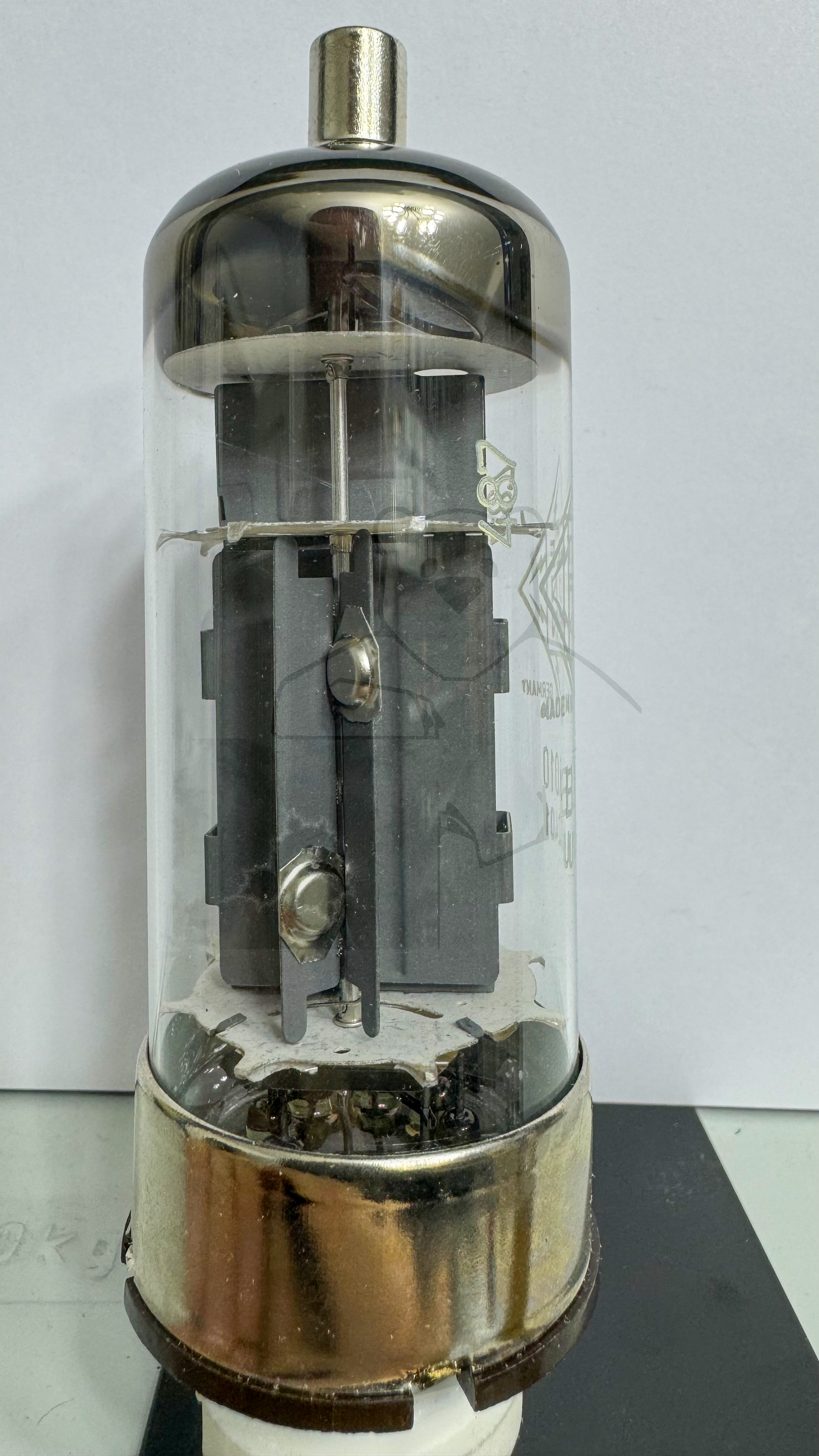

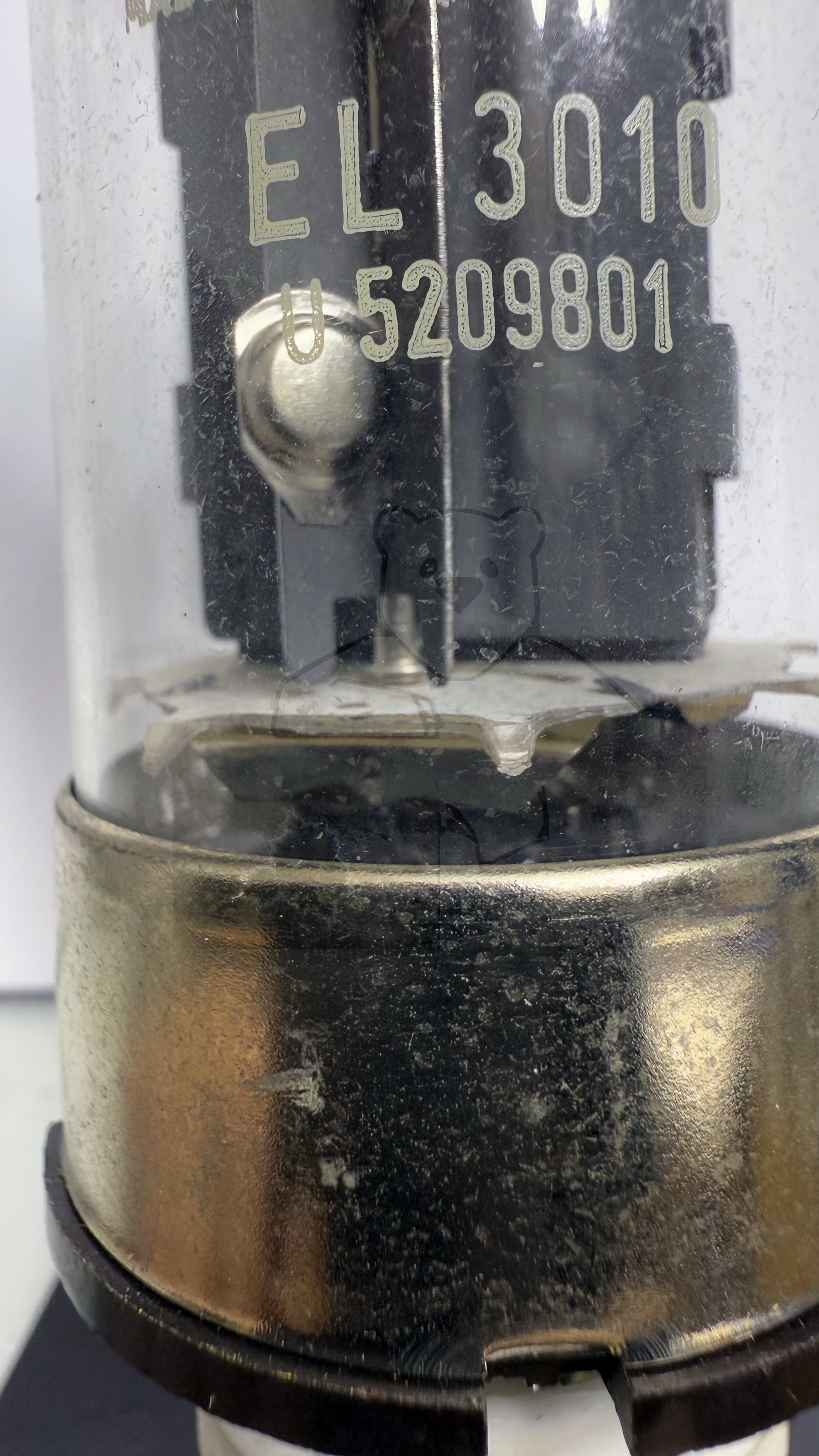

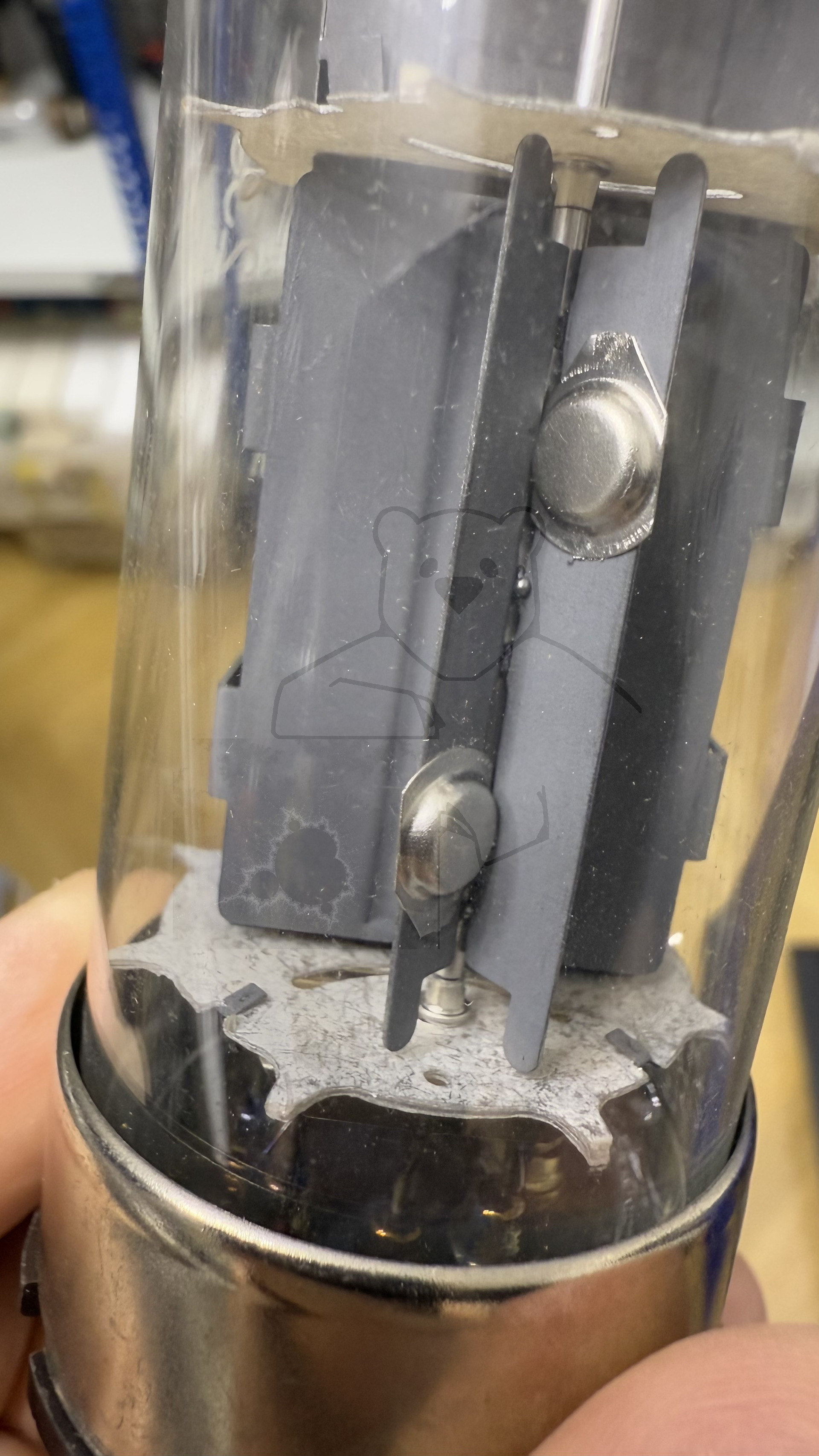

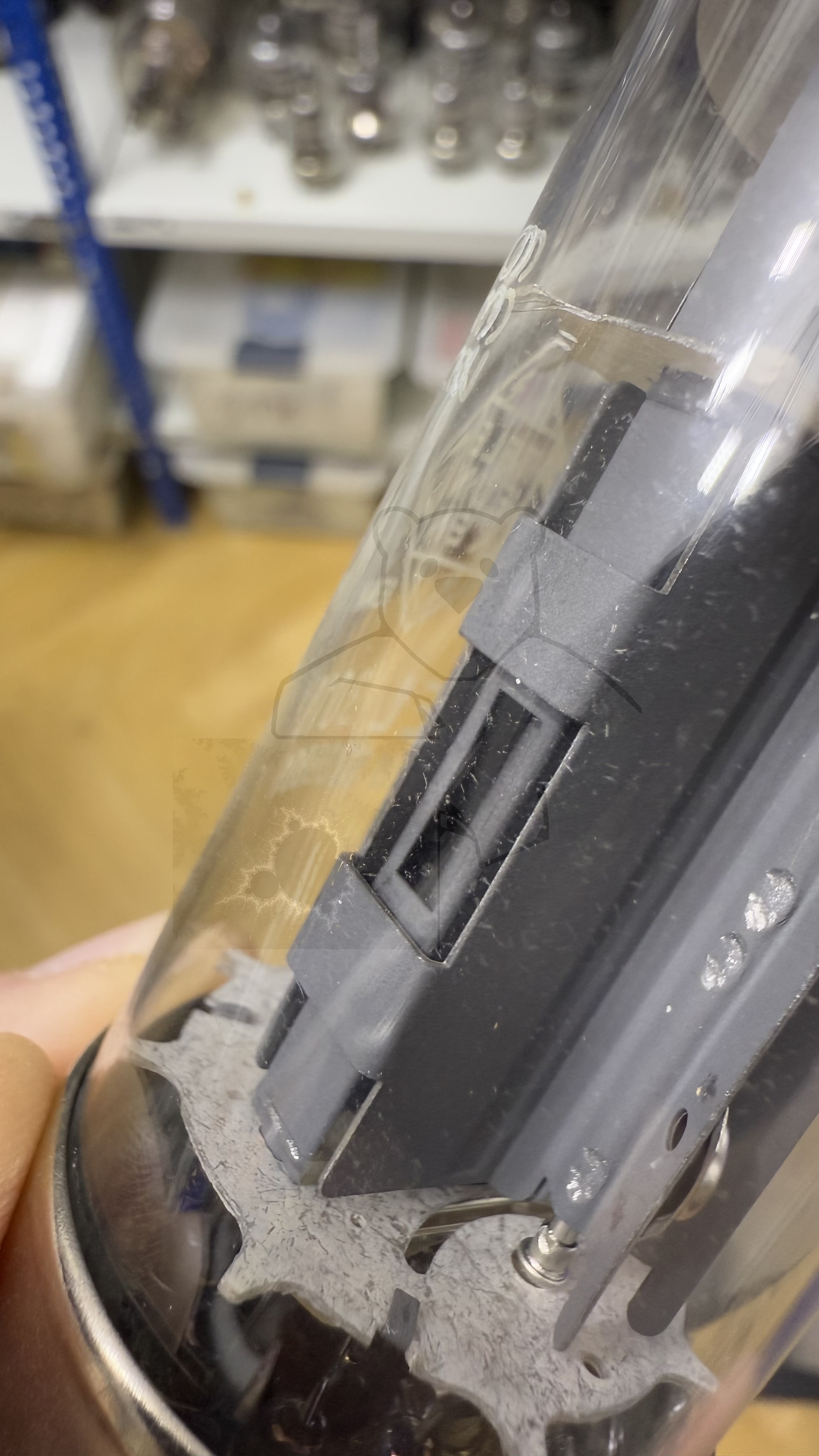

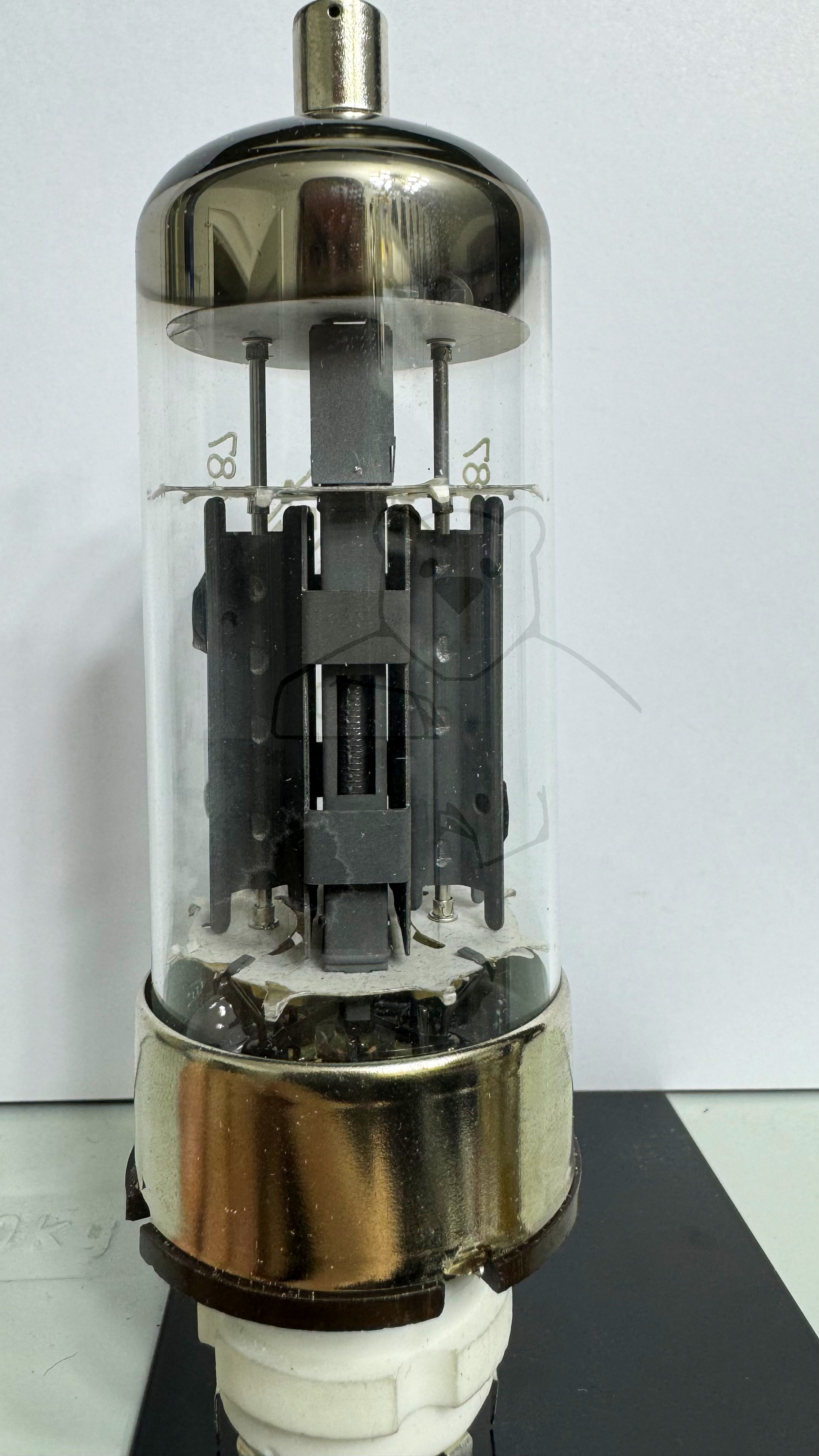

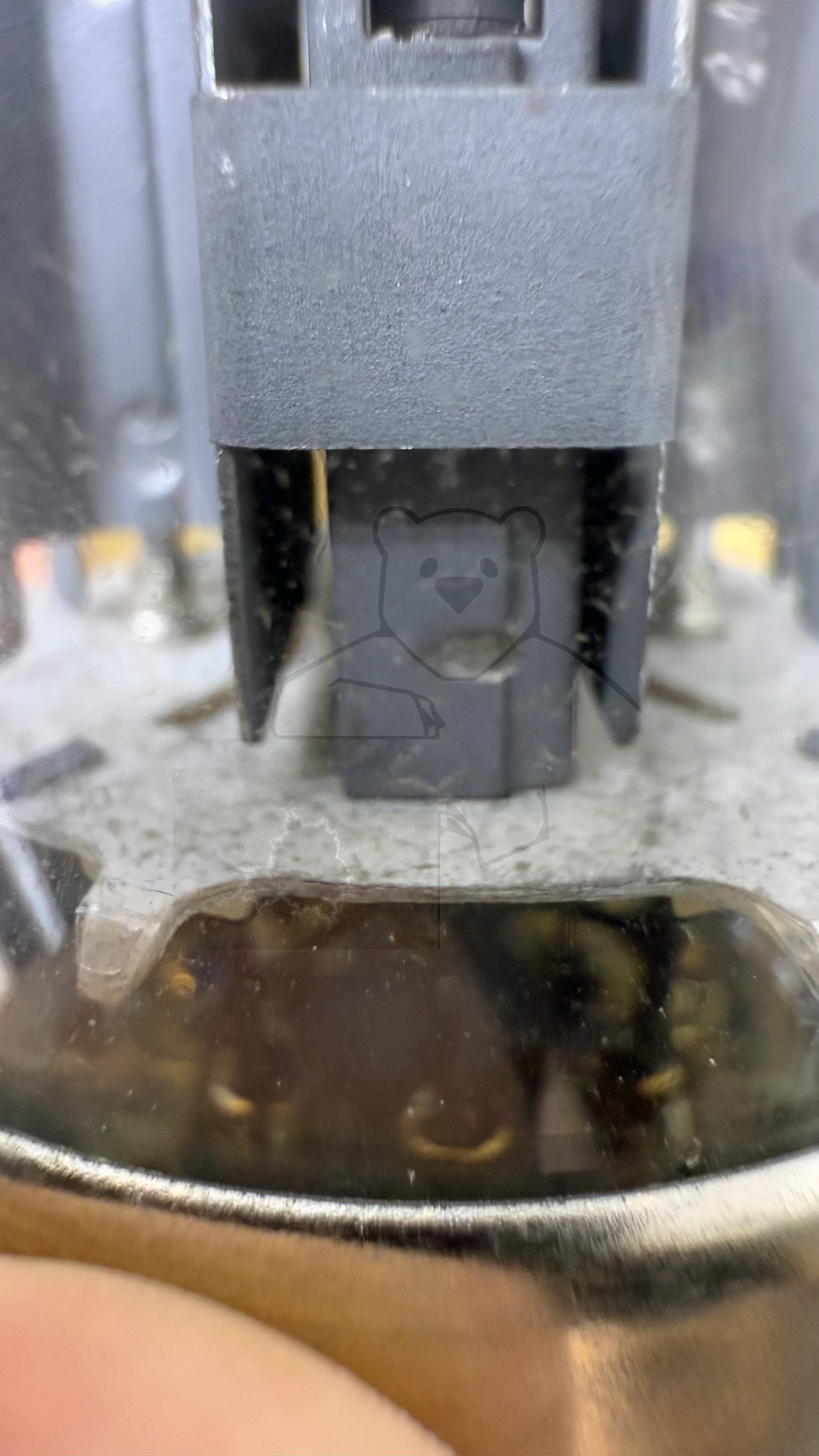

Daten und Bilder der Röhre: EL3010

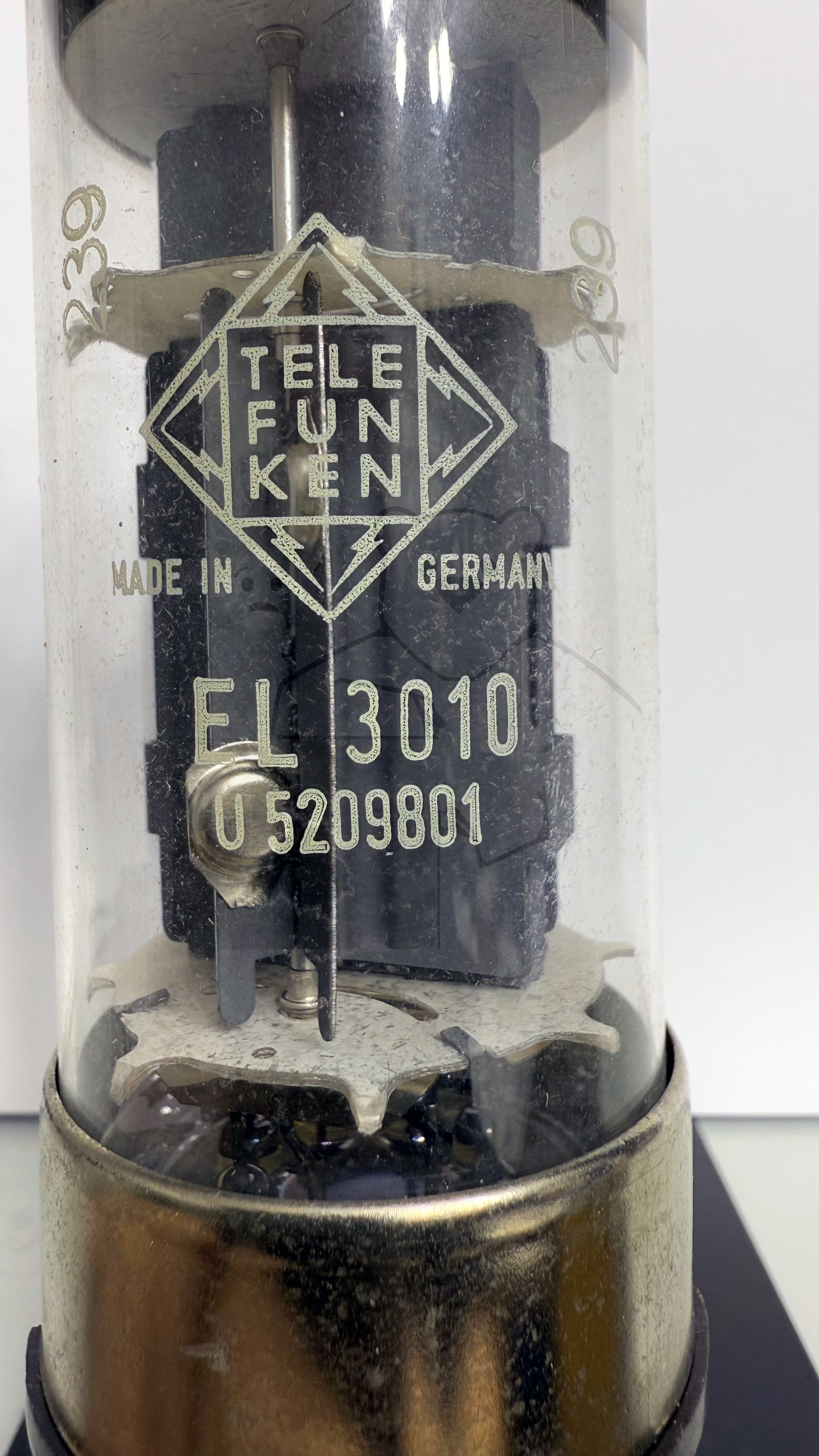

🔎 Beschreibung der Röhre: EL3010

Name	EL3010
Vergleichsname
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	2,2 oder 1,1
Art der Heizung	Indirekt

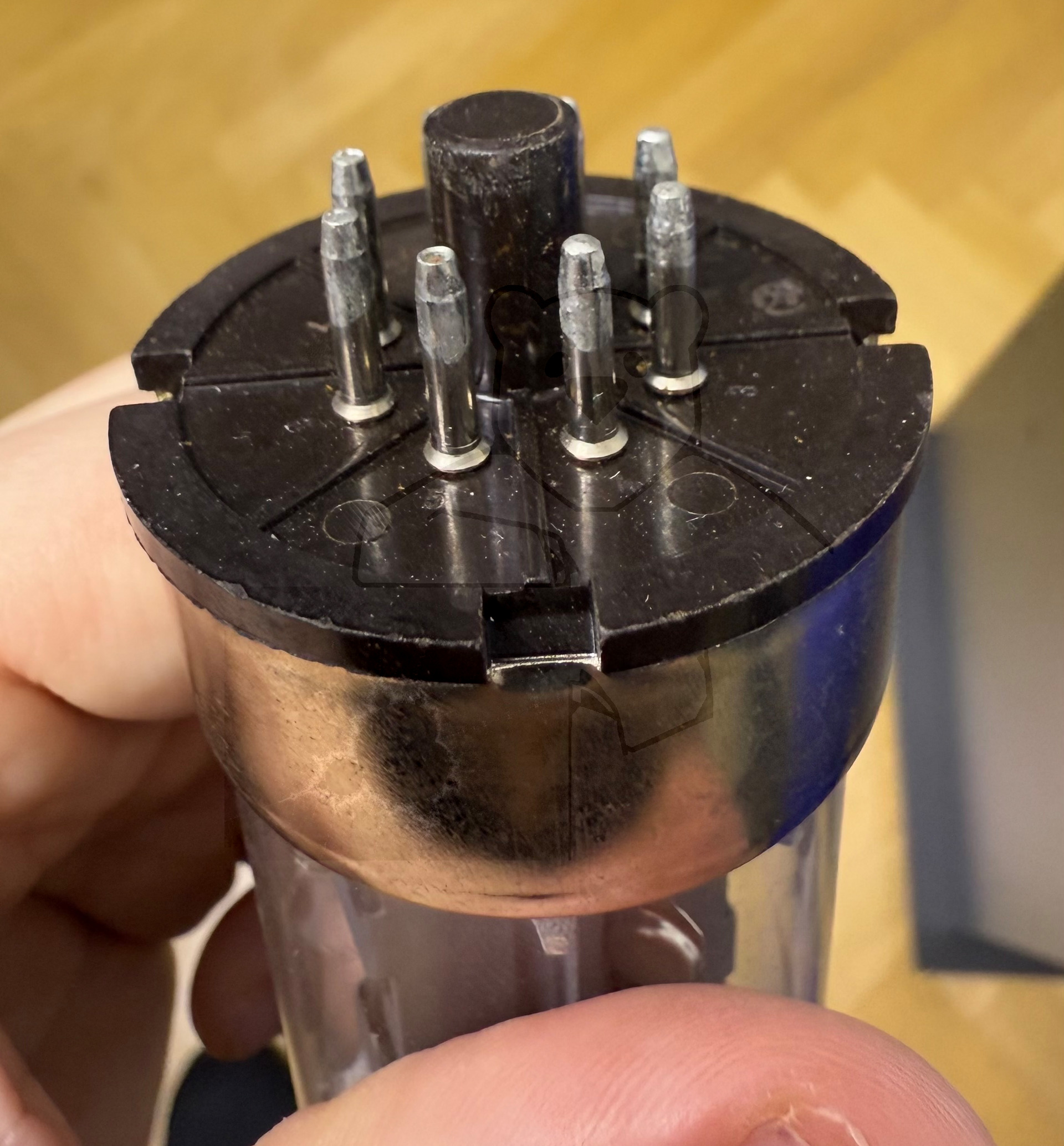

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.

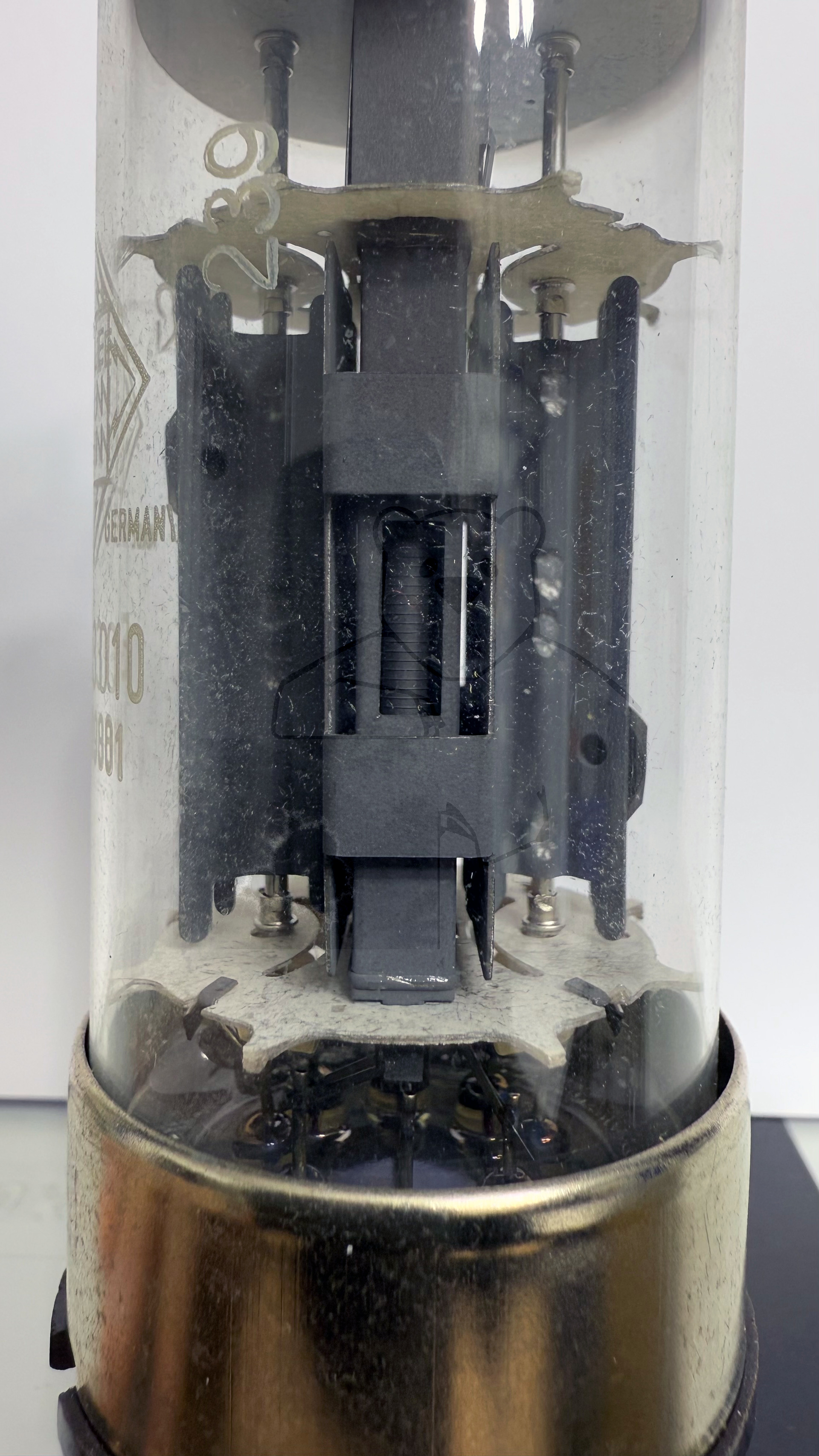

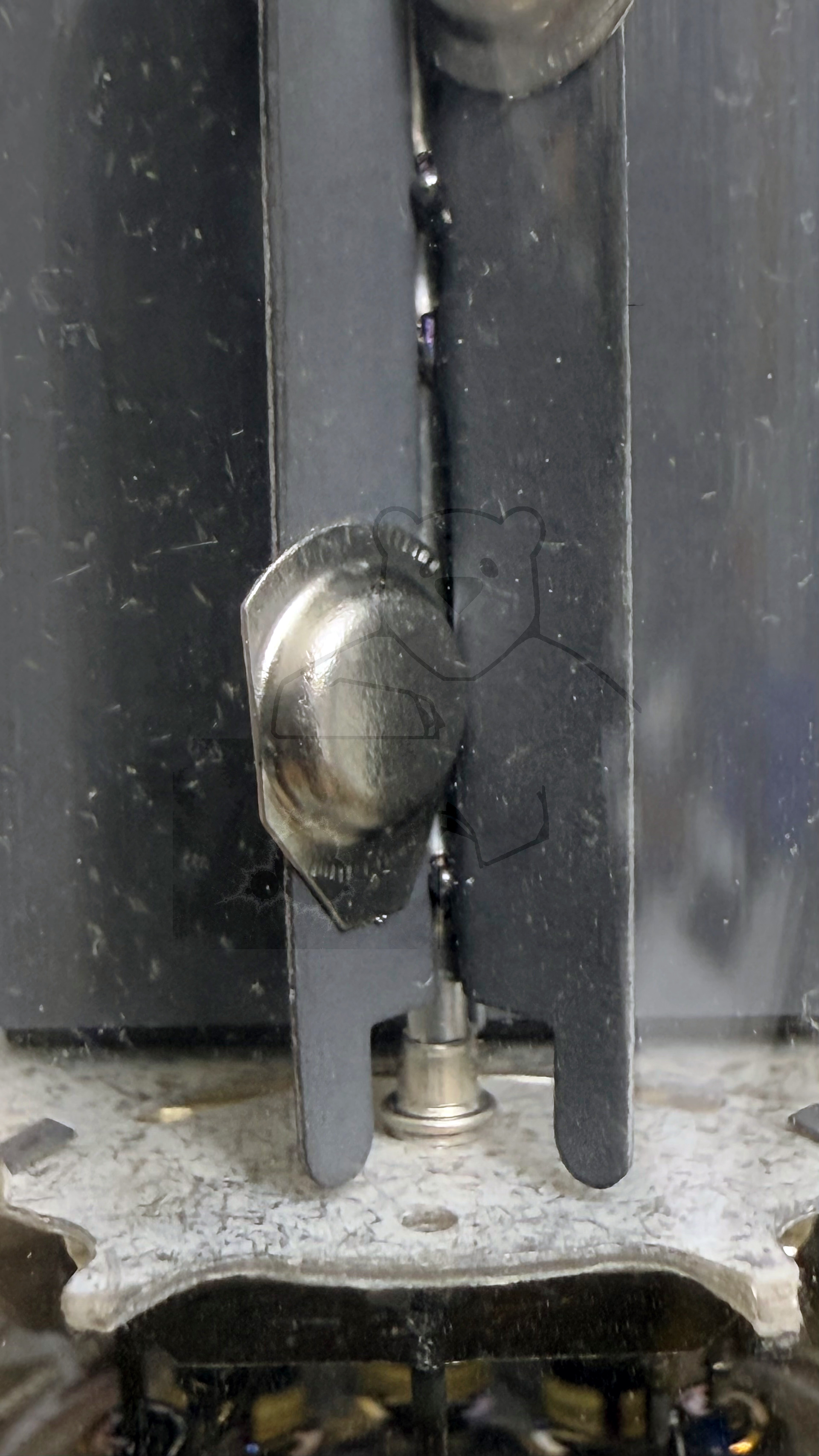

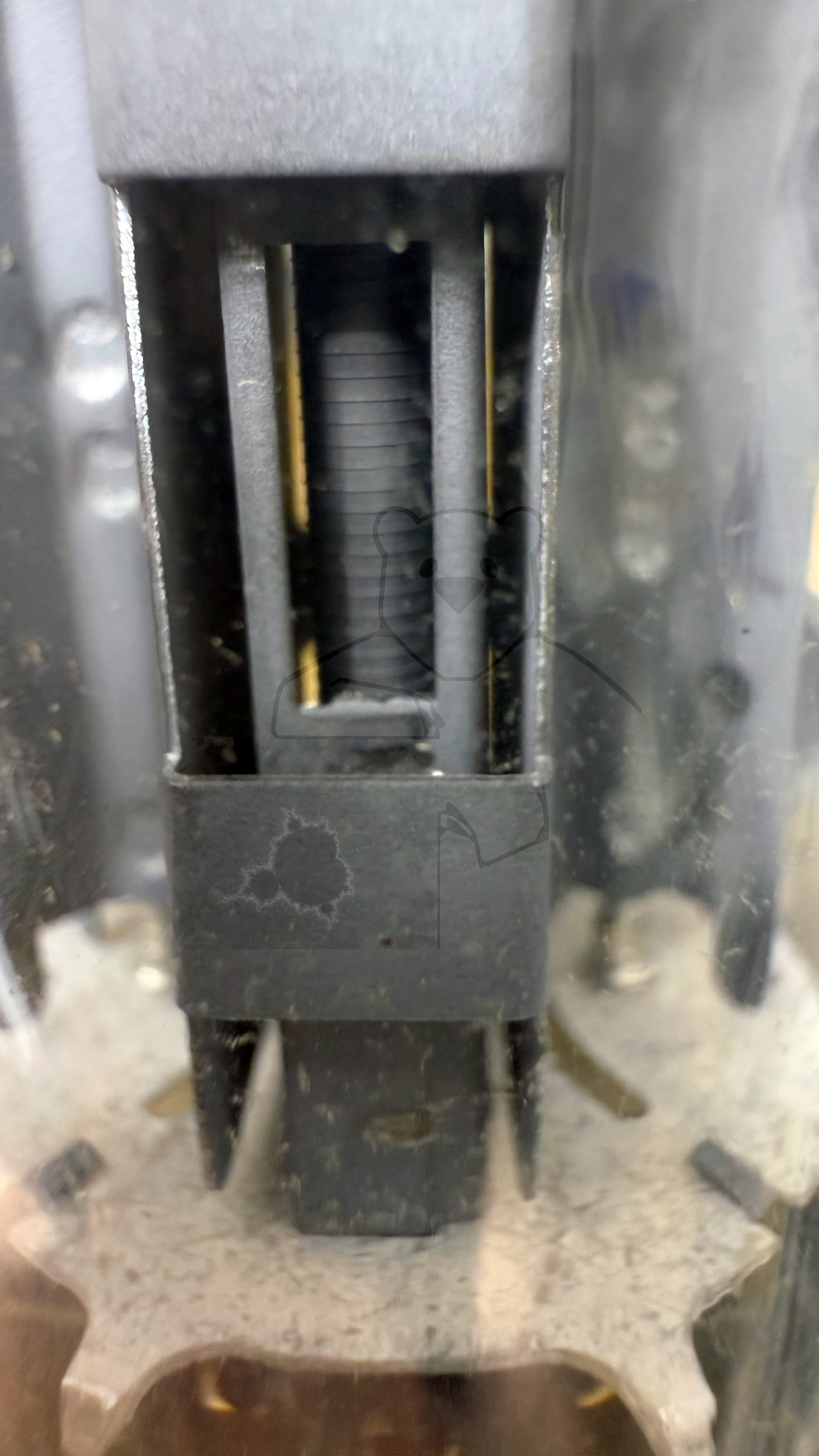

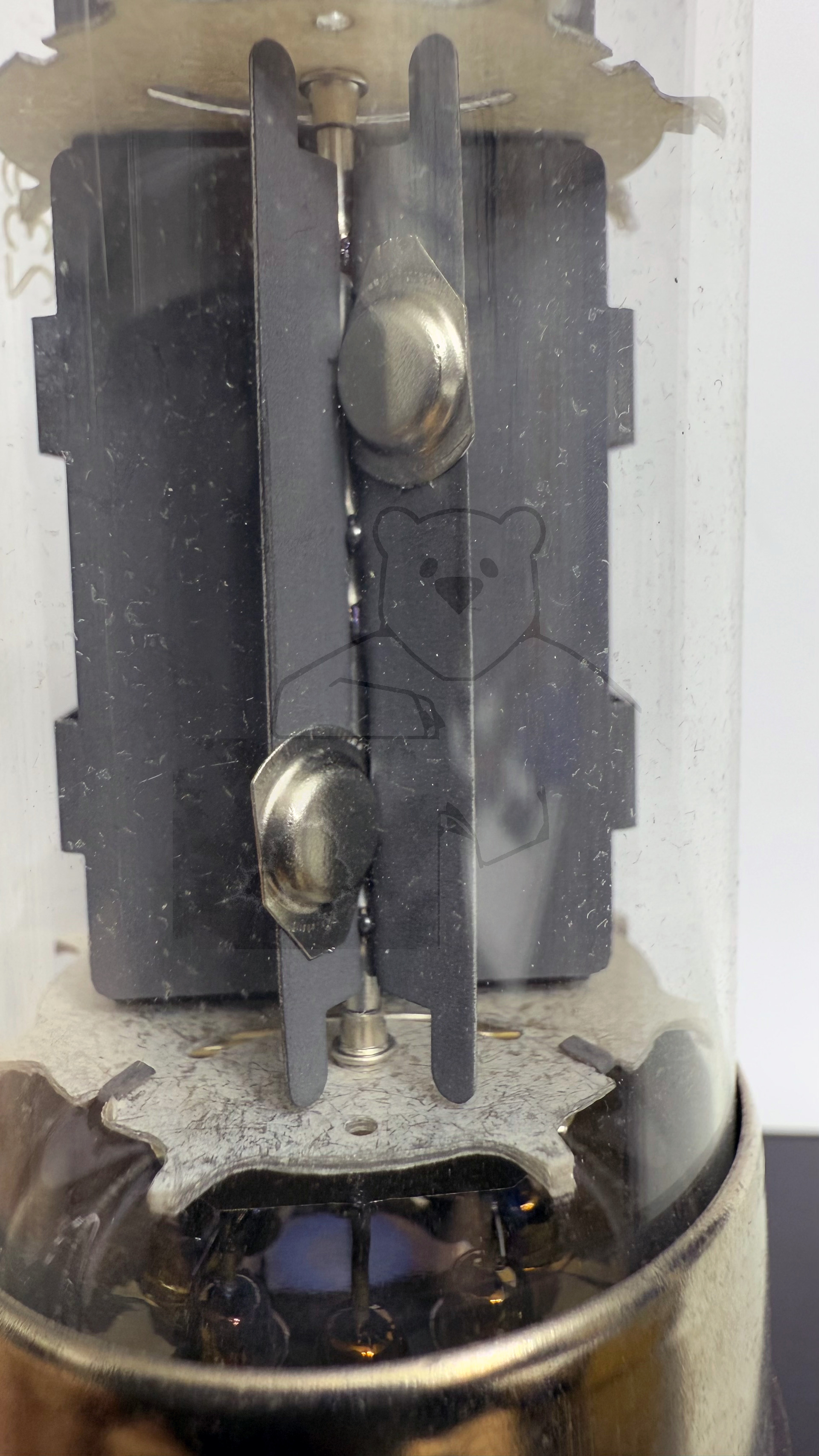

Zusätzliche Informationen	Die → EL3010 ist eine Präzisions Breitband-Pentode mit sehr hoher Steilheit. Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	13.11.2023 22:16:29

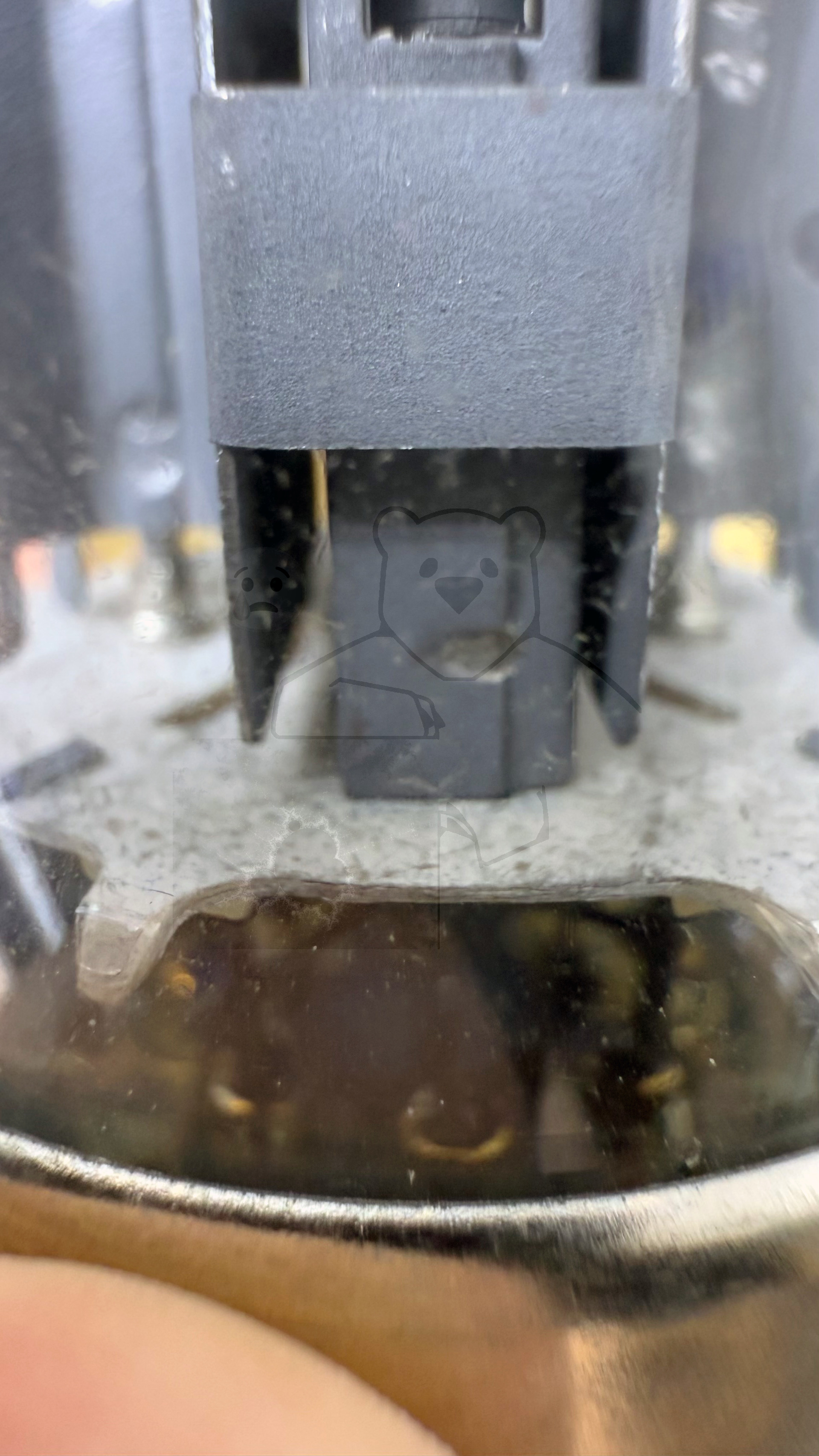

🔎 Beschreibung der Systeme für die Röhre: EL3010

	System 1
Kathode	3
Gitter 1	5
Gitter 2	6
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7

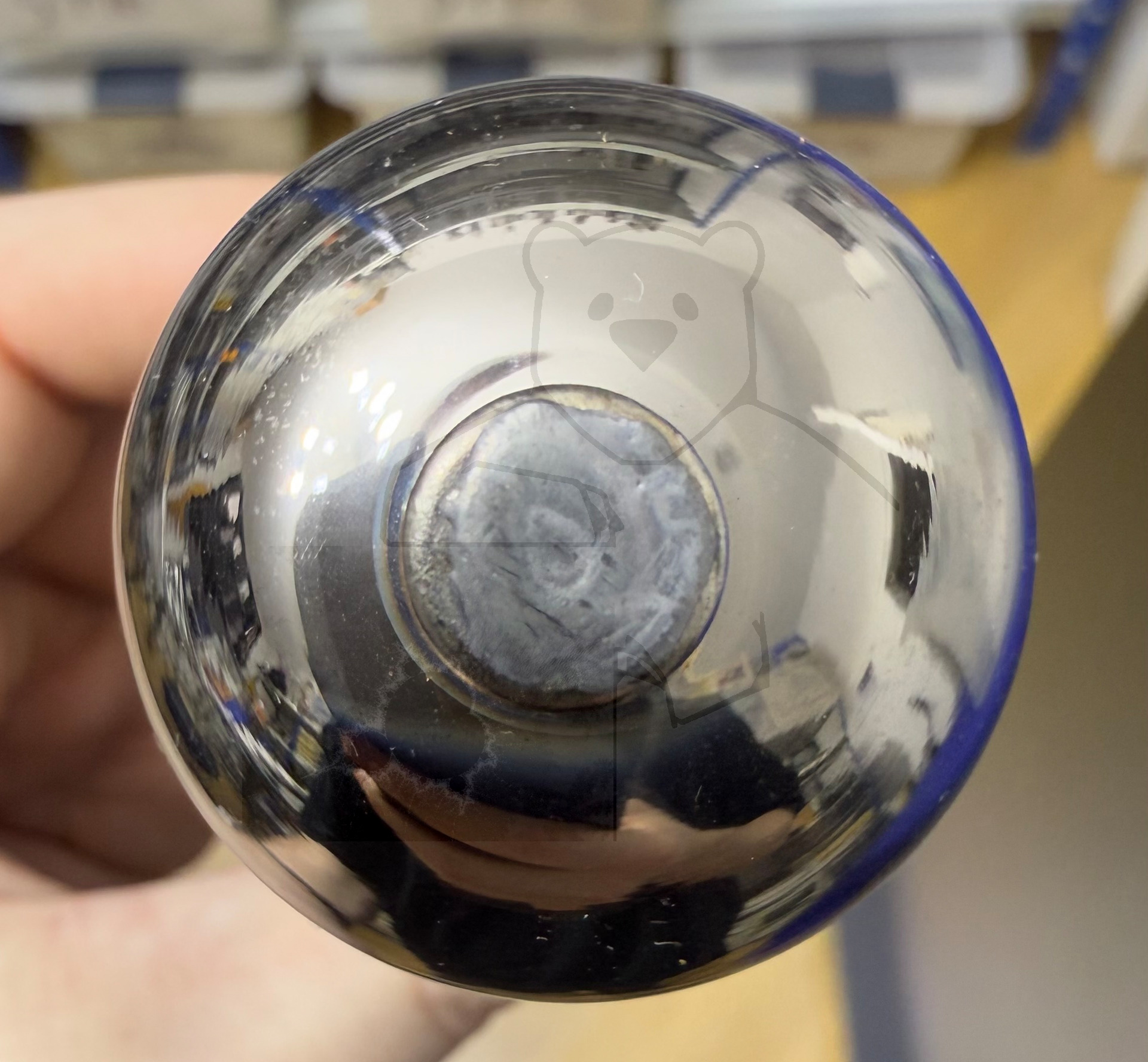

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7 - Mittelanzapfung auf Stift 1
Abschirmung	4
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

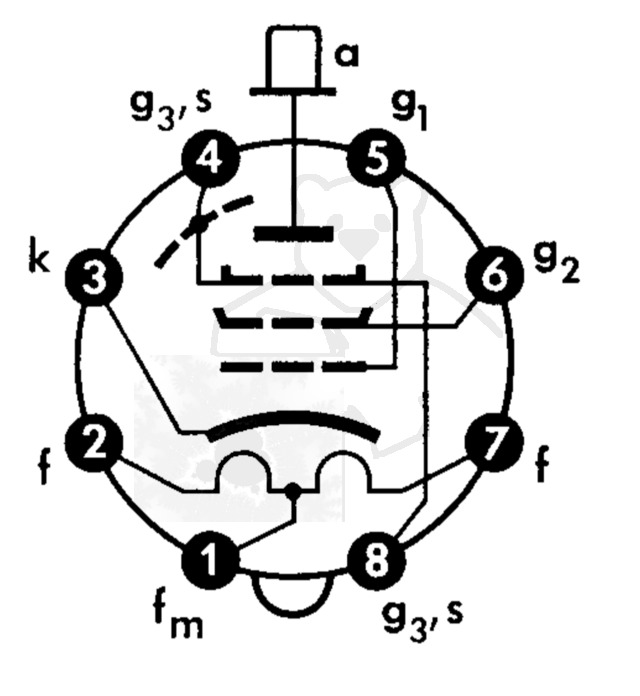

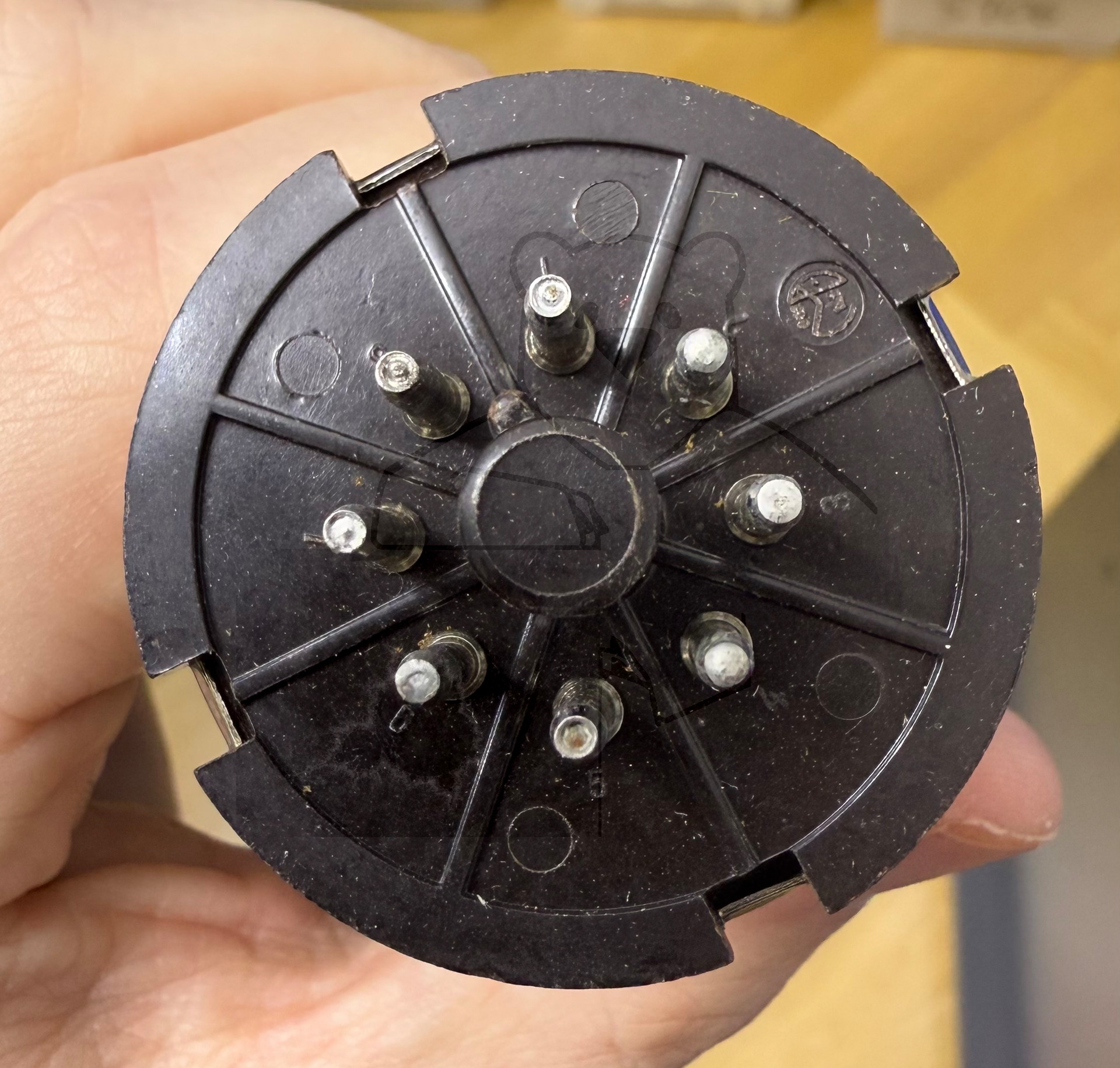

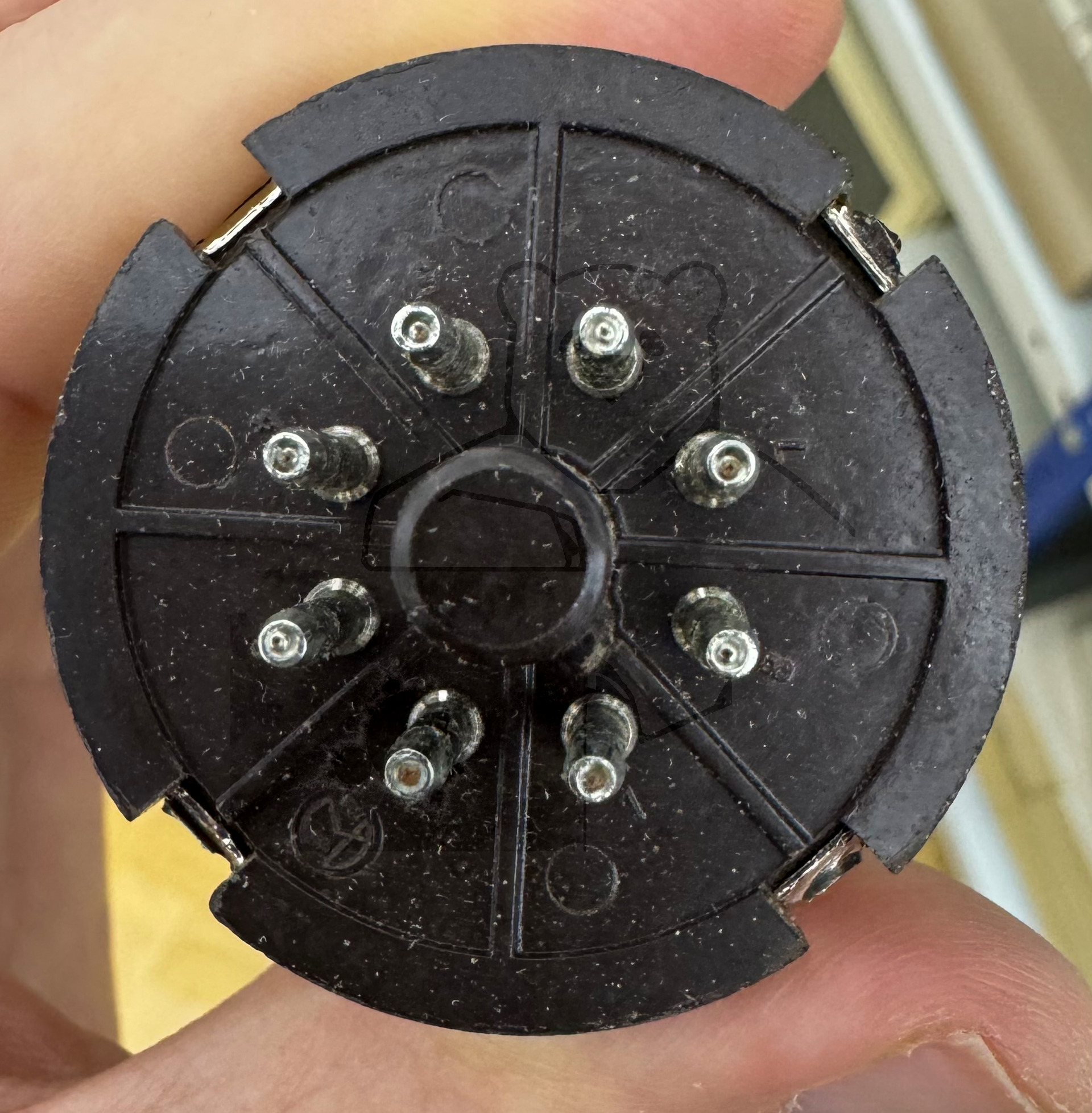

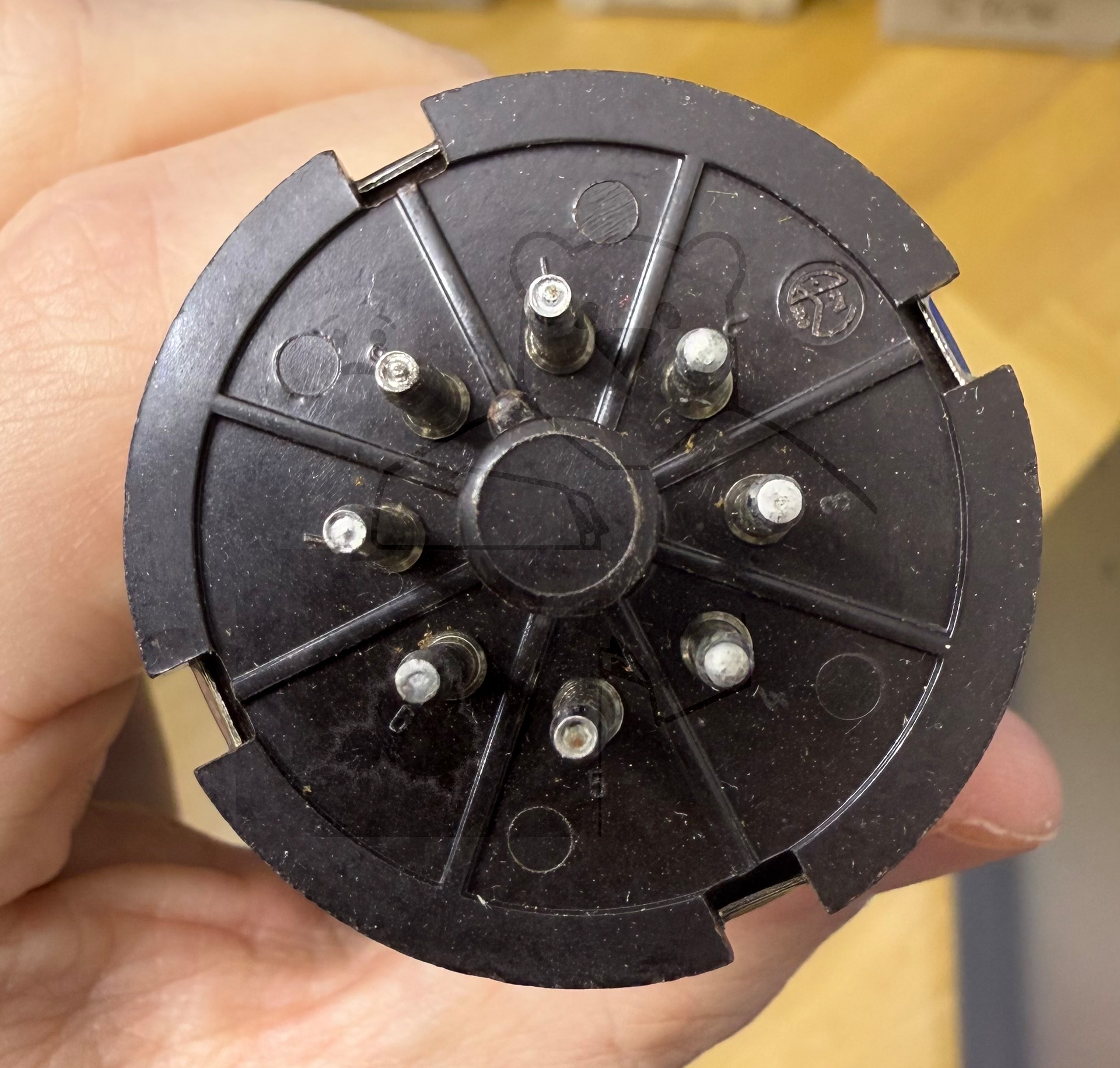

🔎 Sockelschaltung der EL3010
