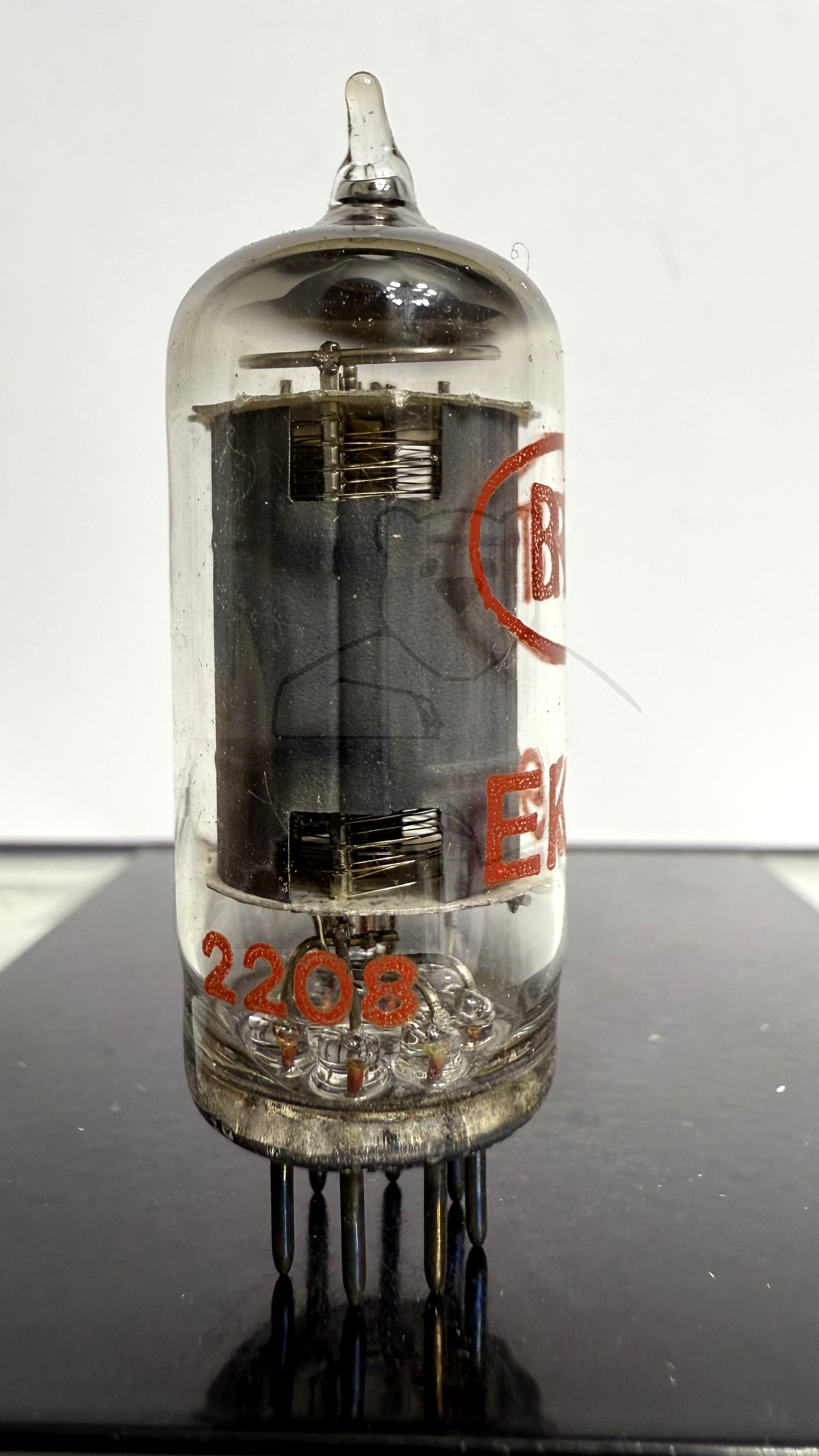

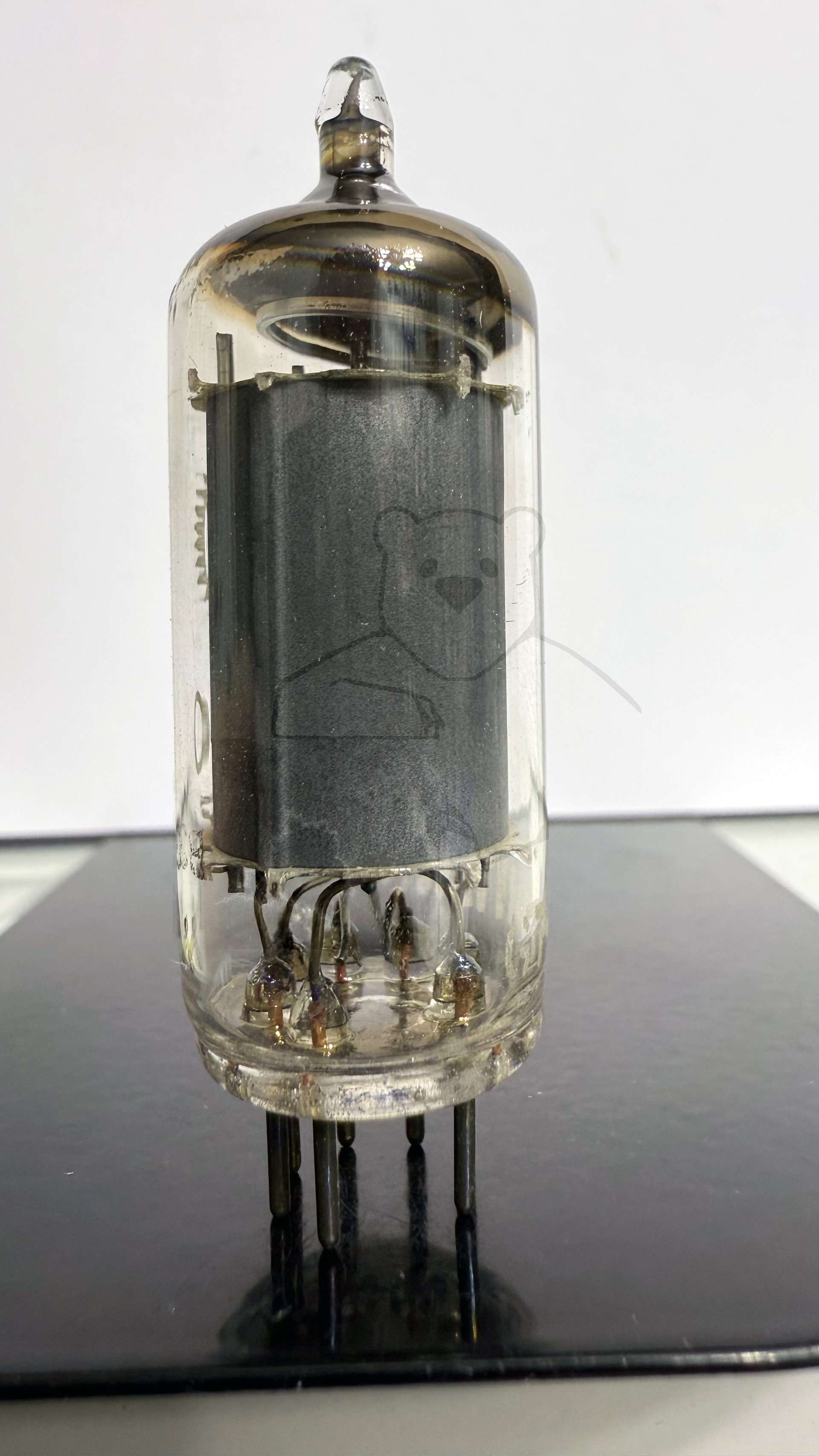

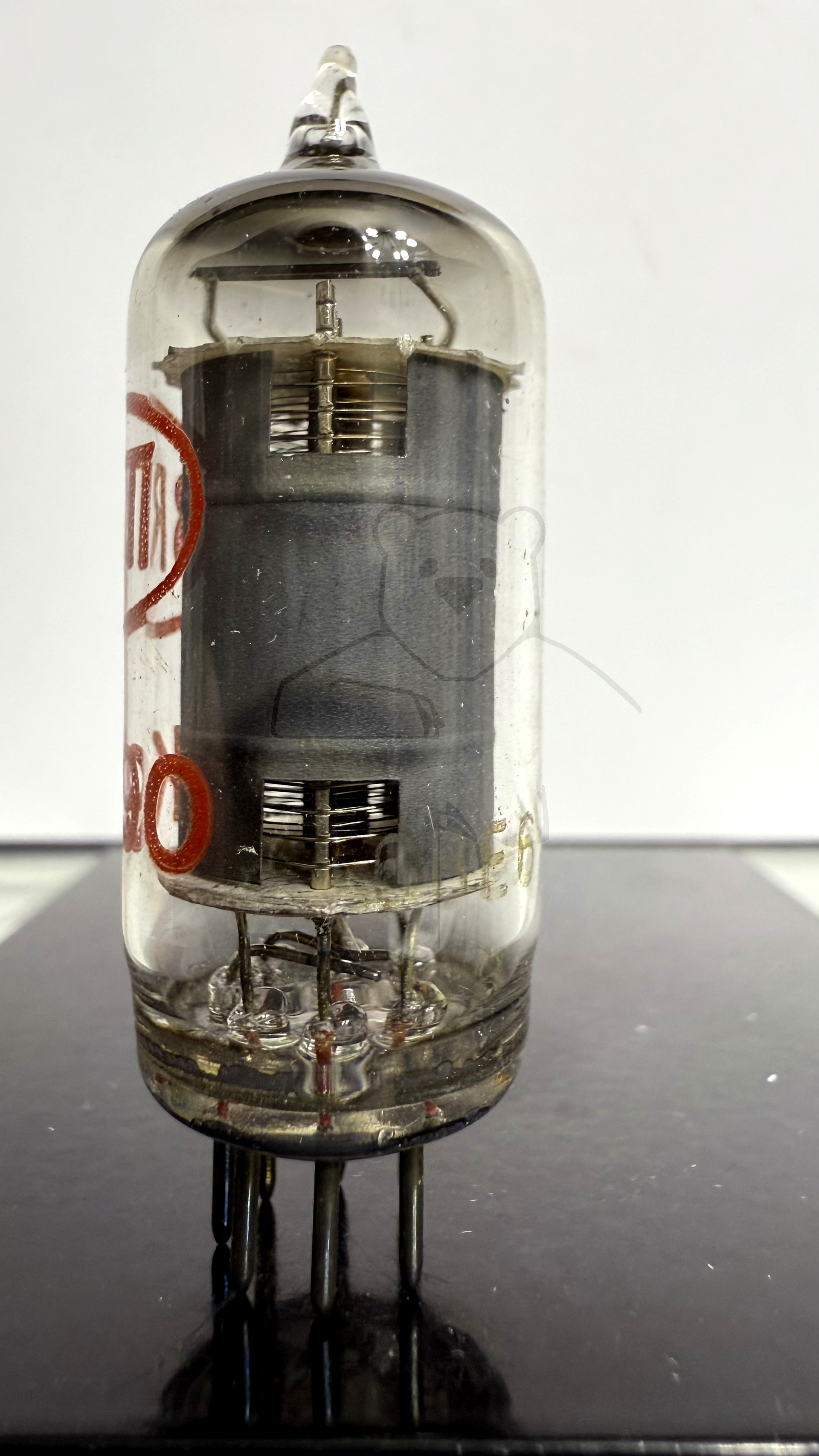

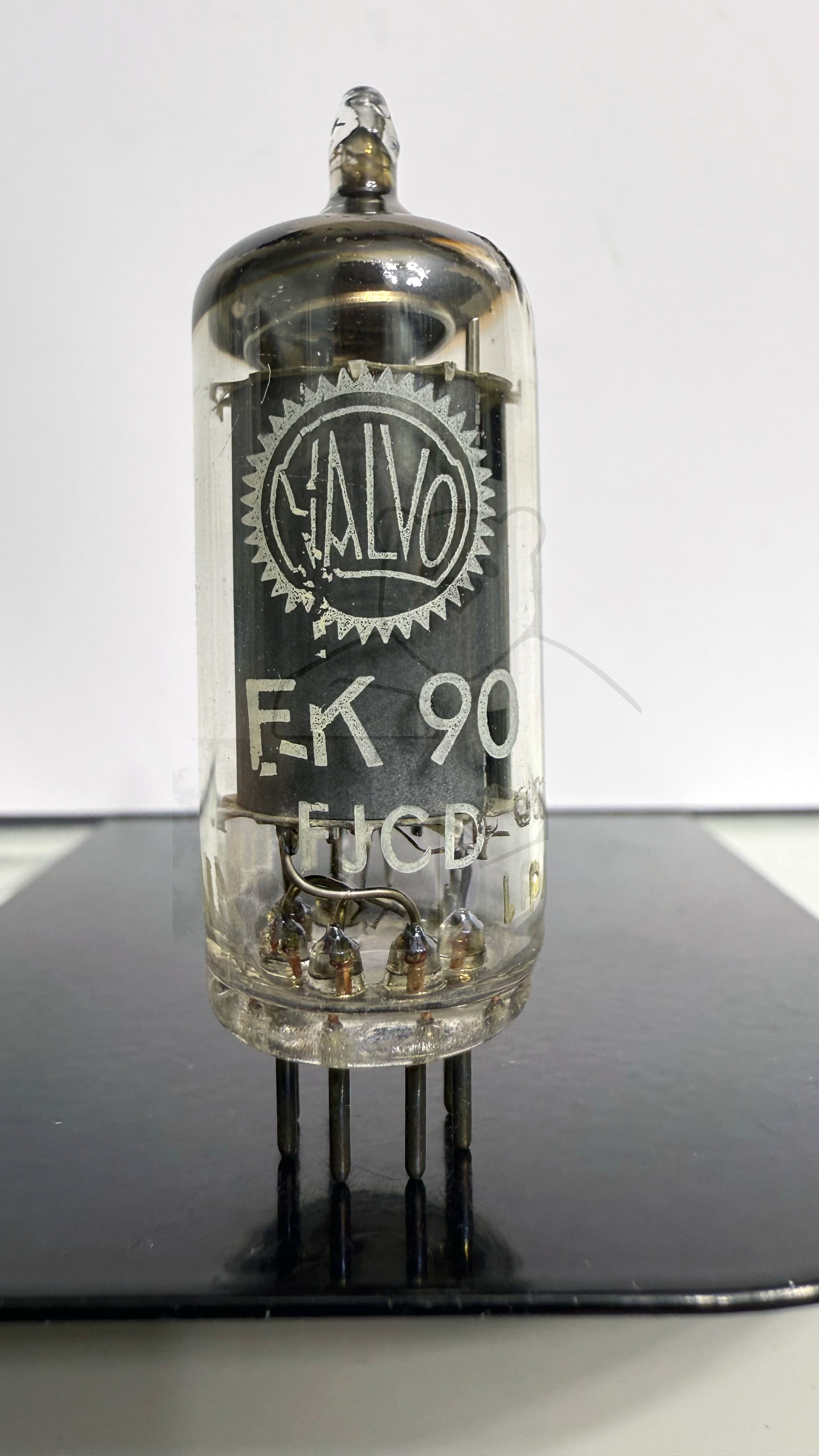

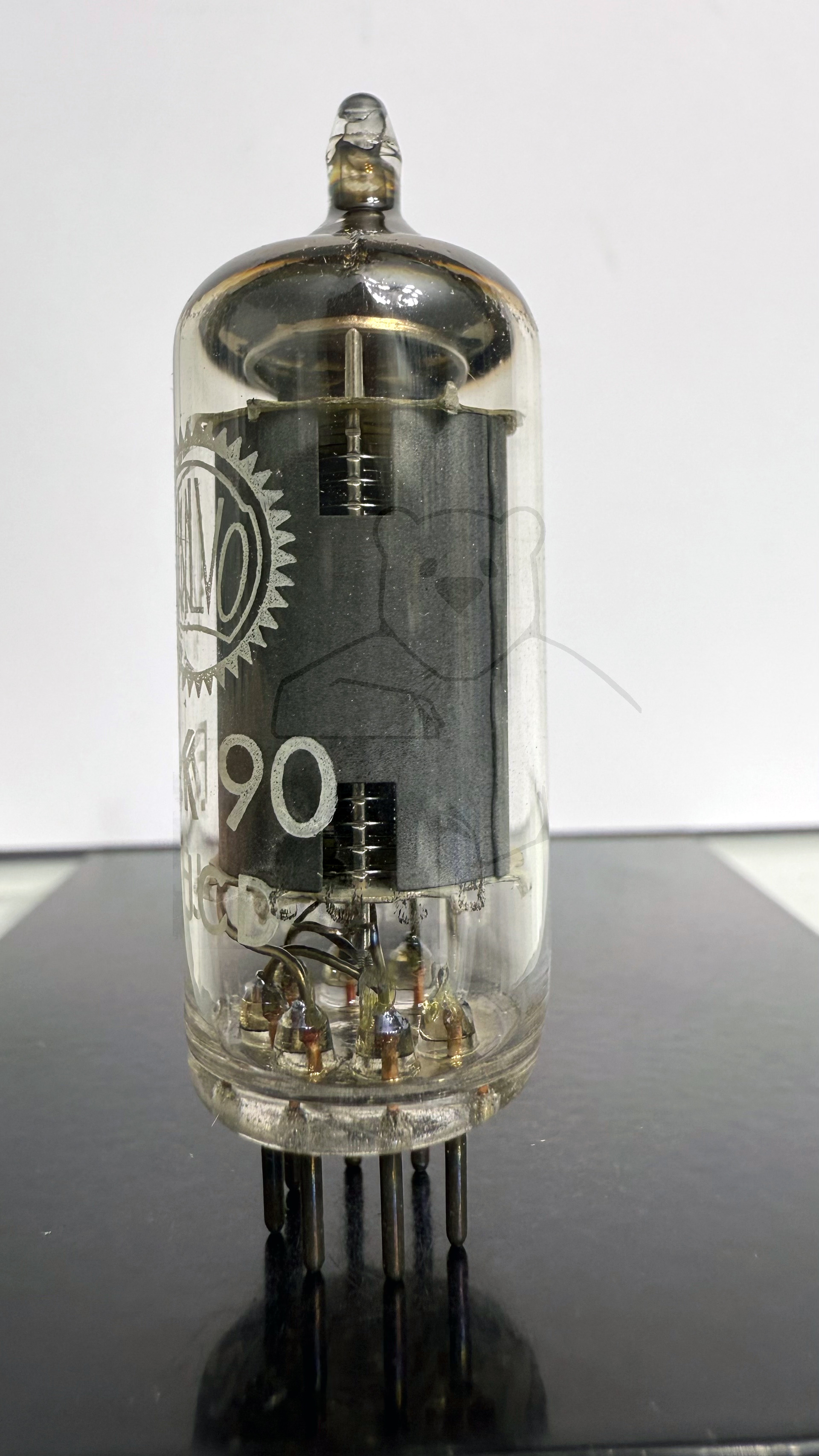

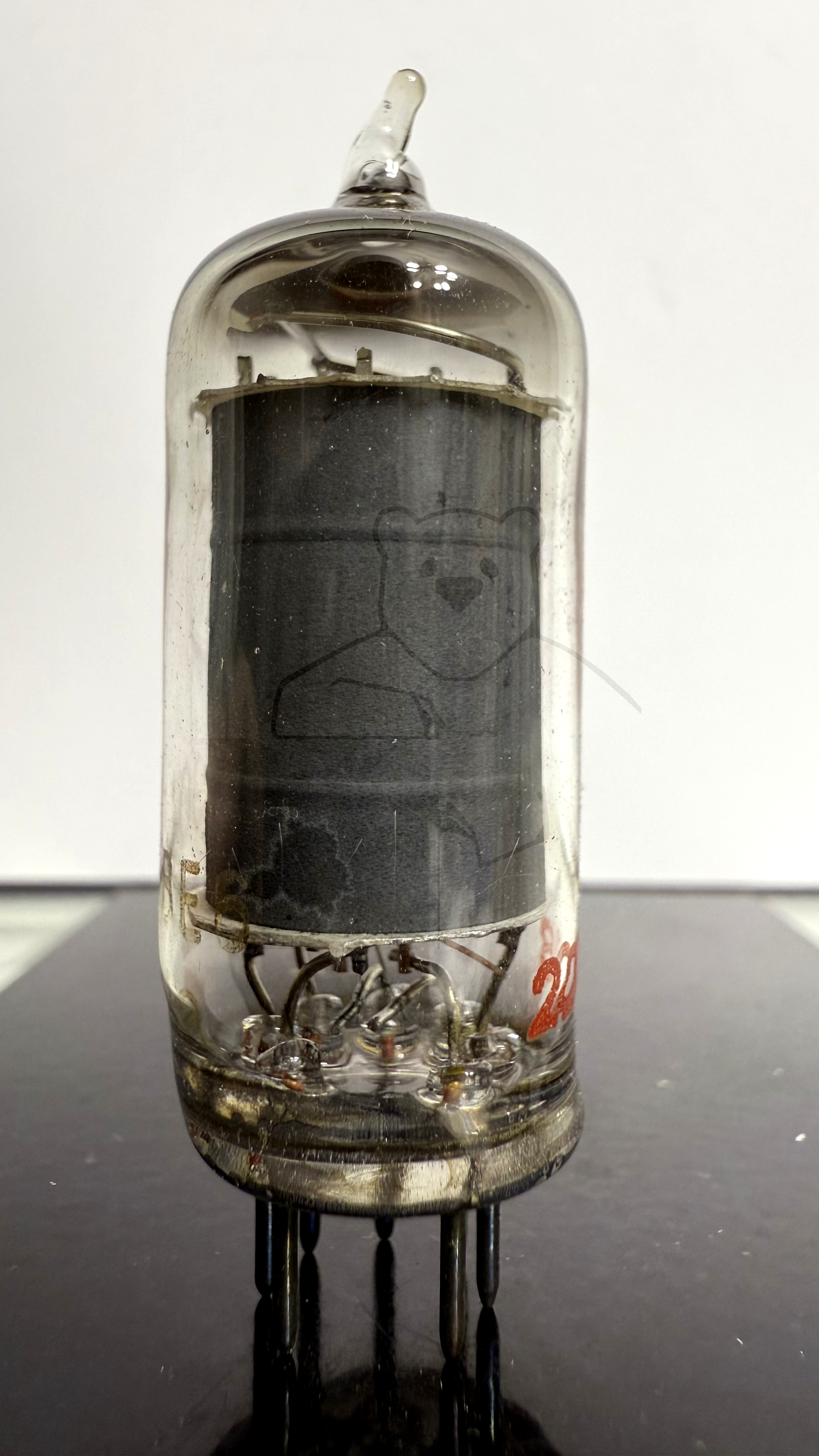

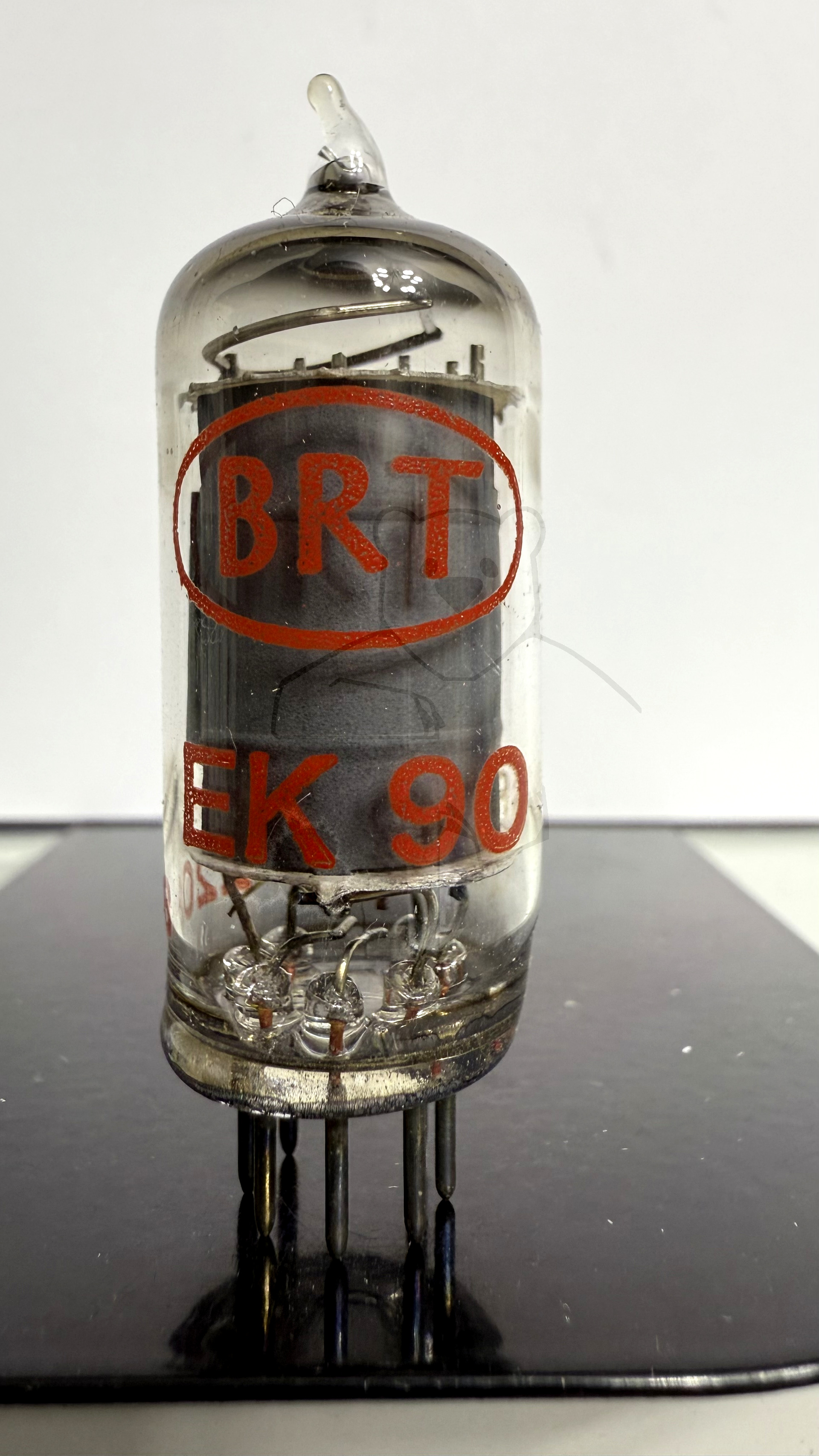

Daten und Bilder der Röhre: EK90

🔎 Beschreibung der Röhre: EK90

Name	EK90
Vergleichsname	→ 6BE6
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:43:15

🔎 Beschreibung der Systeme für die Röhre: EK90

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

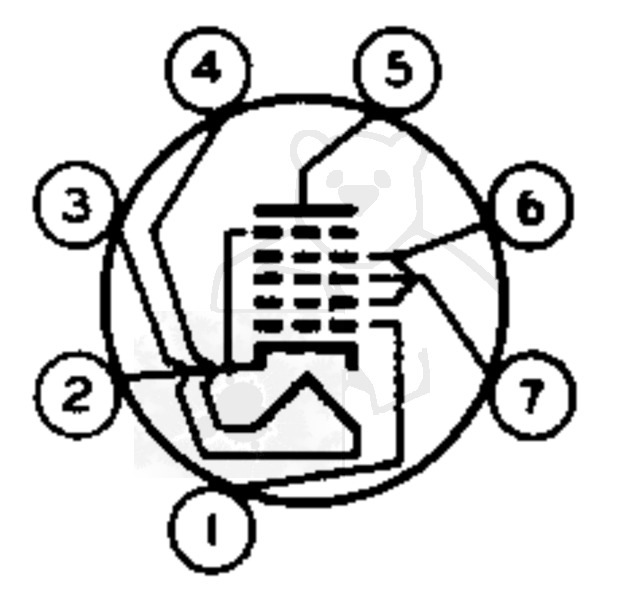

🔎 Sockelschaltung der EK90

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: EK90
Datenblatt EK90 Lorenz.pdf (243 kB)
Datenblatt EK90 Mullard [www.tubedata.info].pdf (133 kB)
Pruefkarte EK90 6BE6 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
