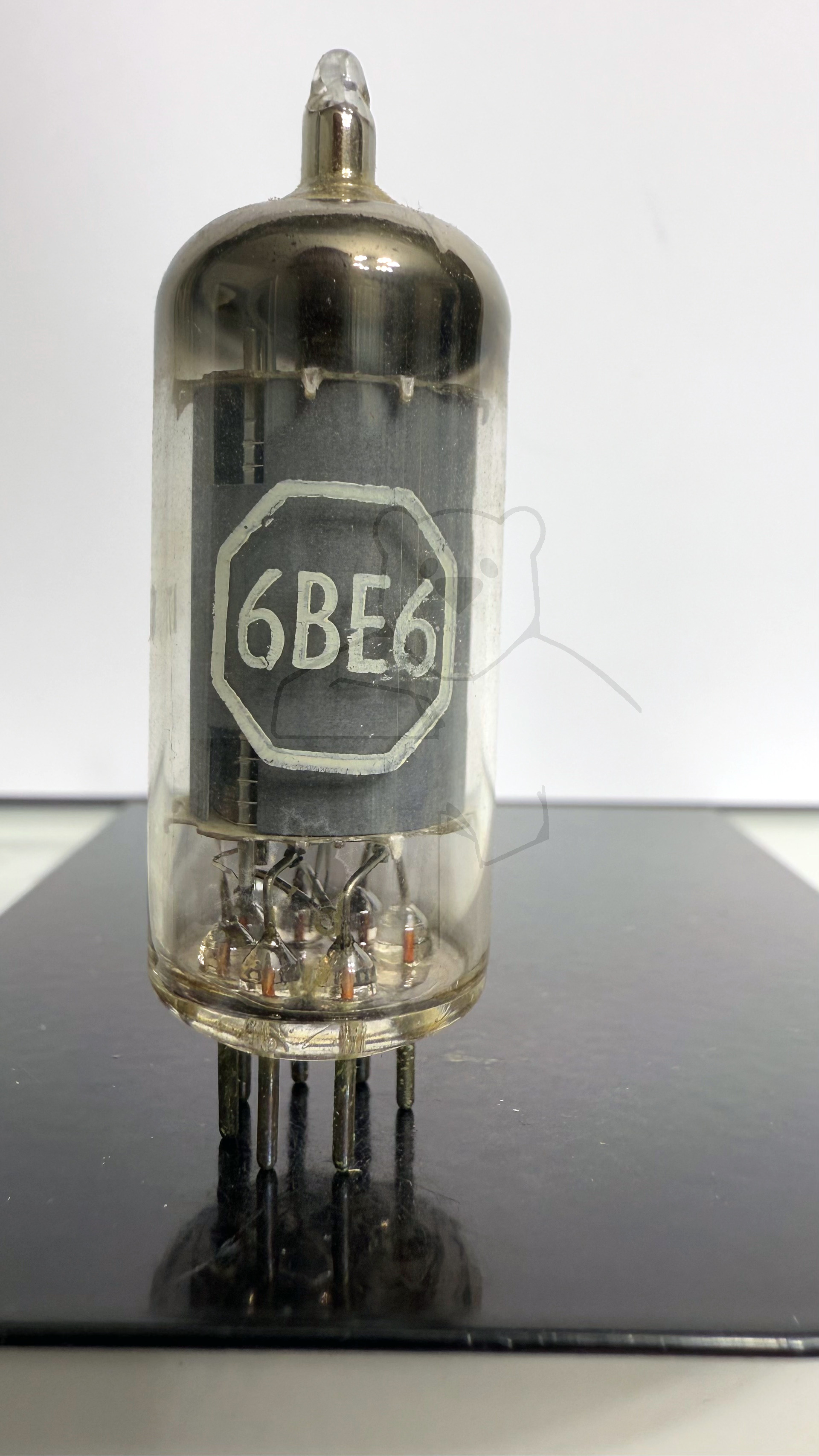

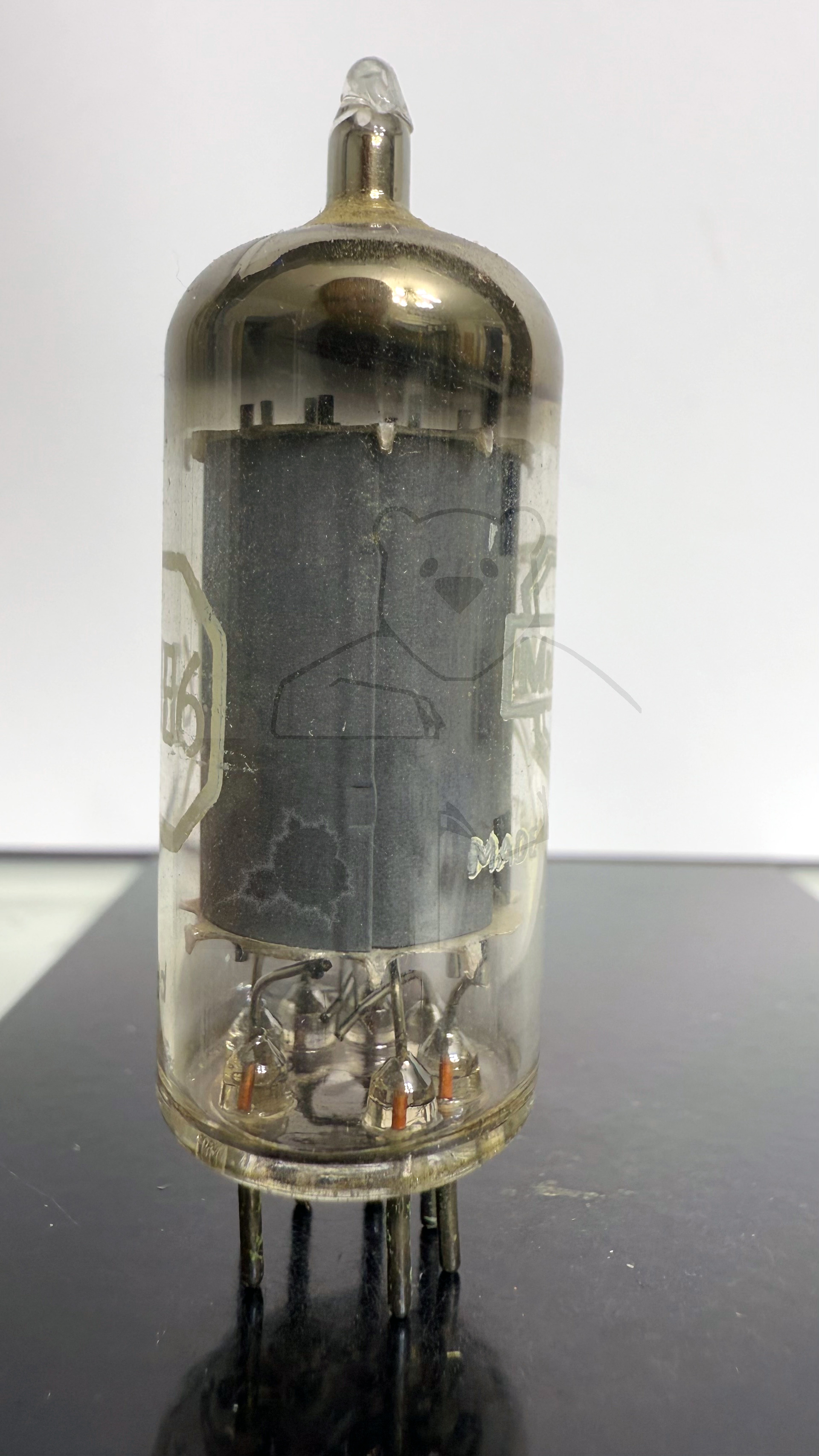

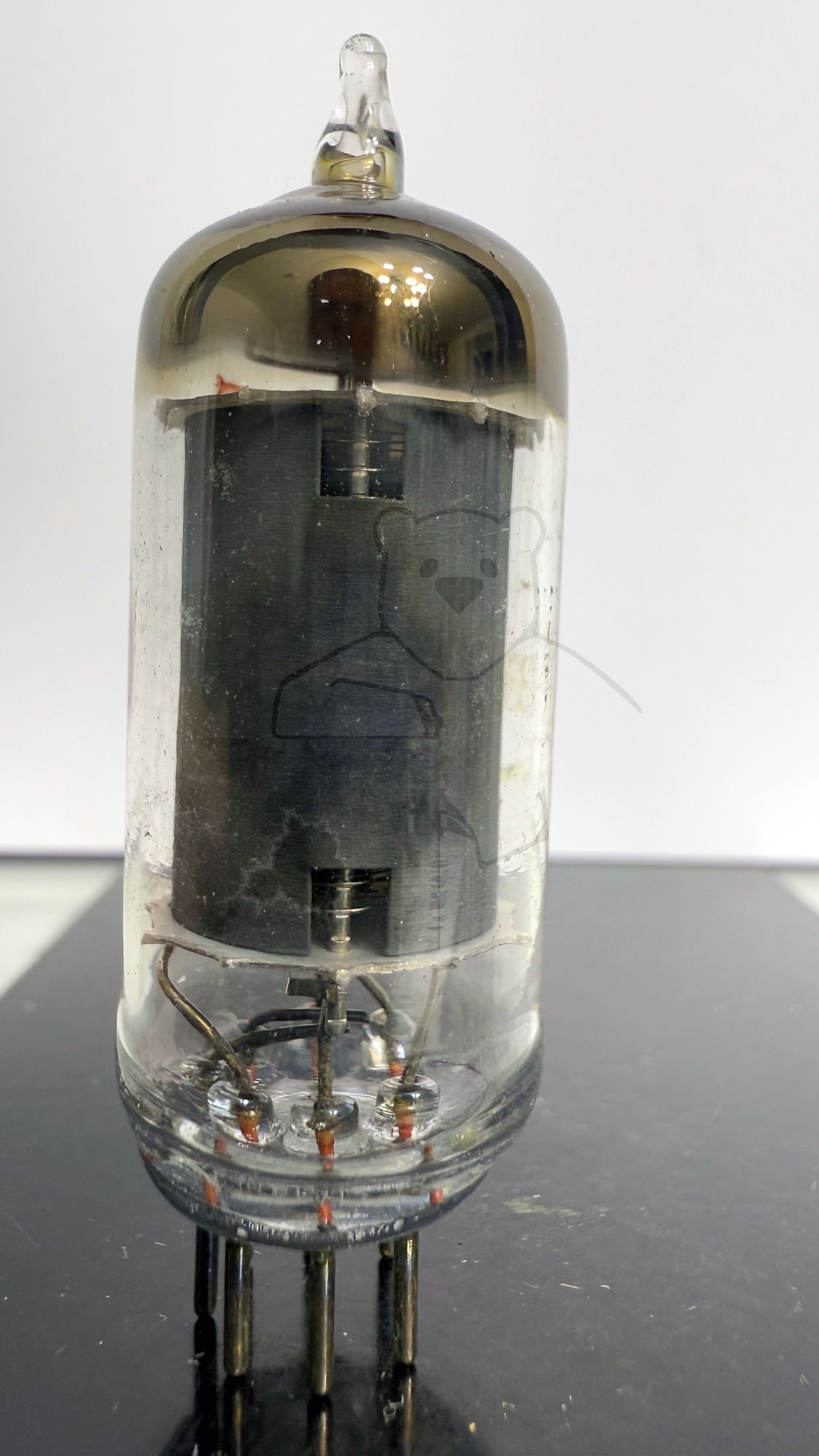

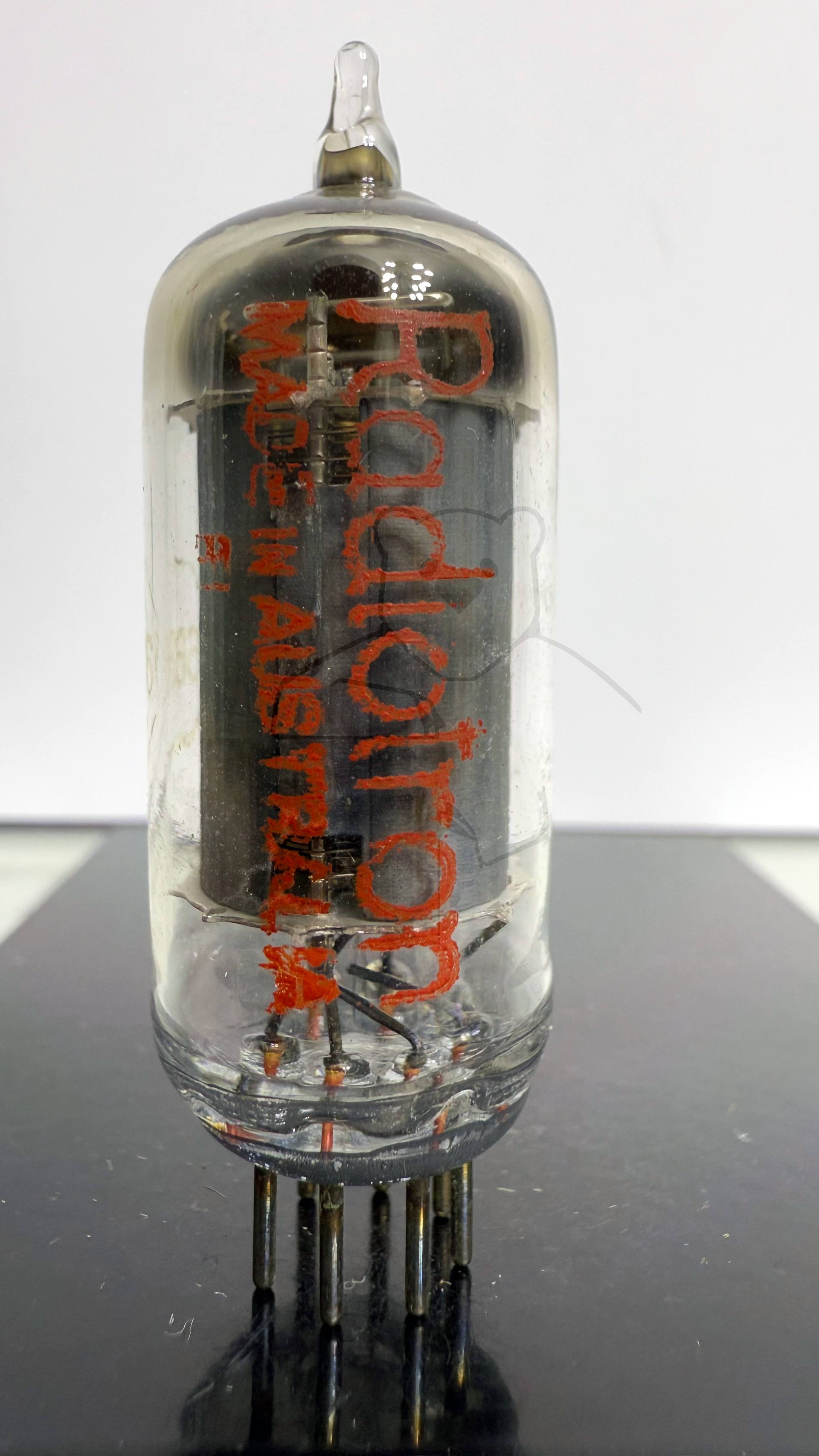

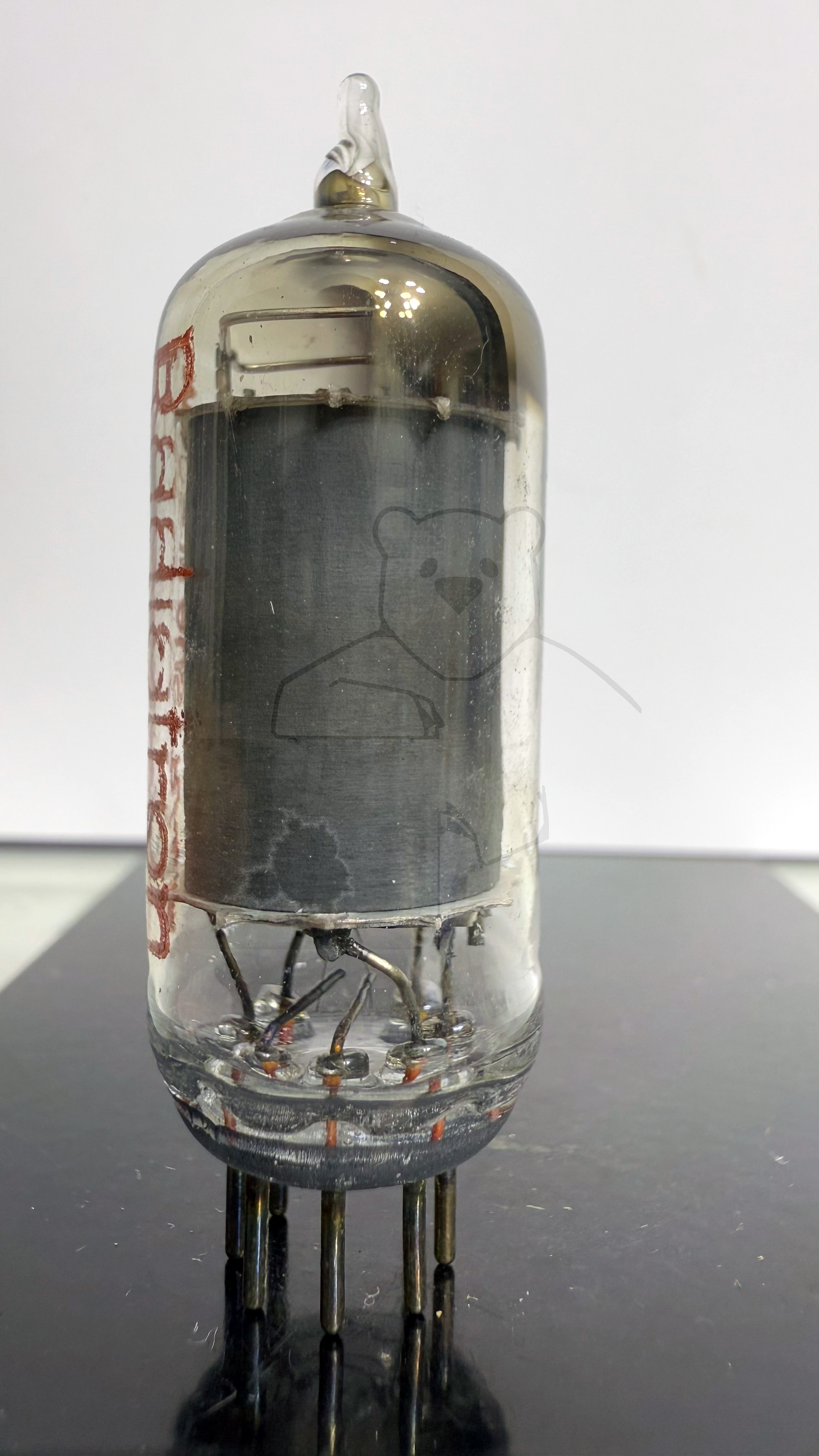

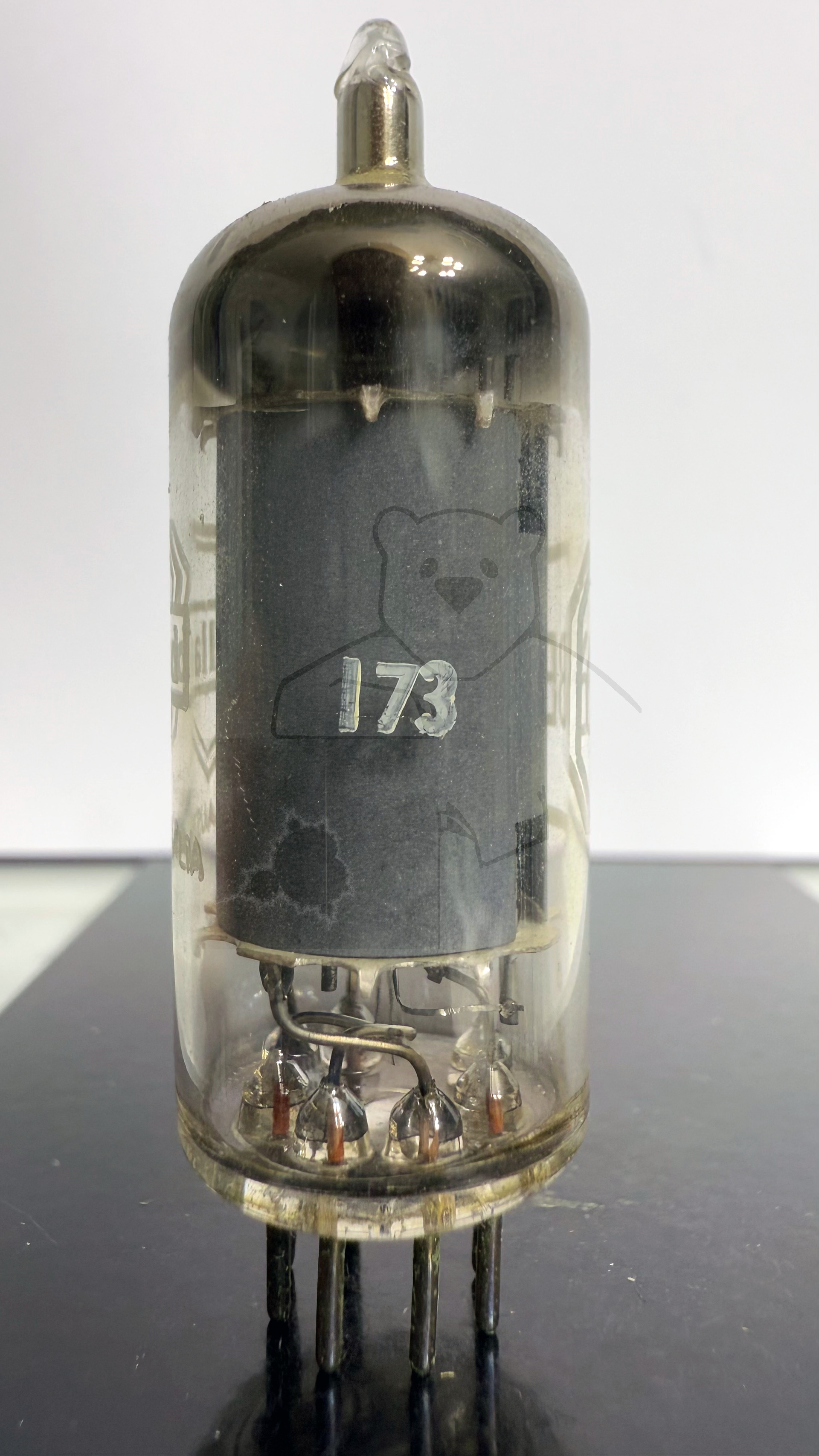

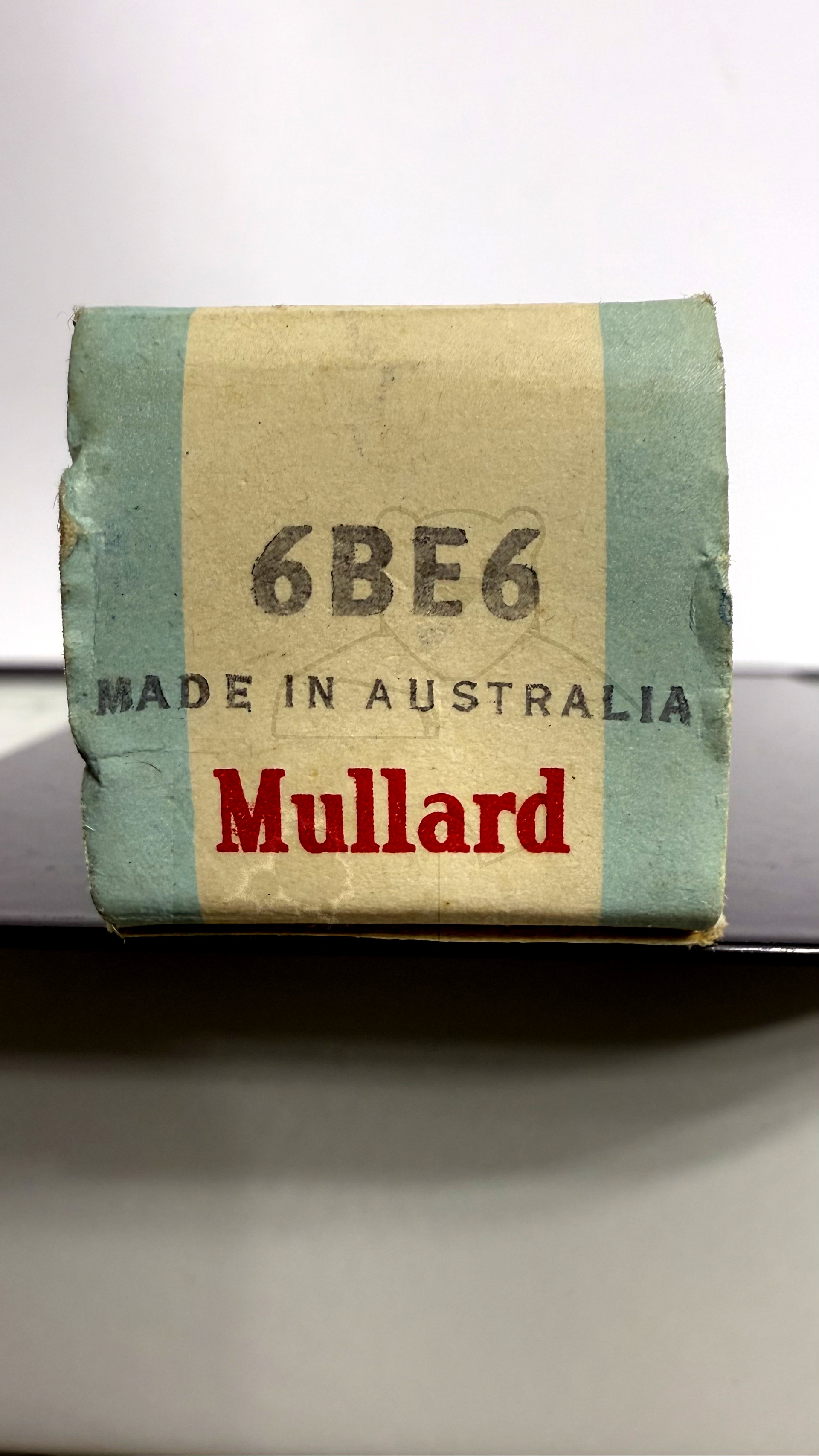

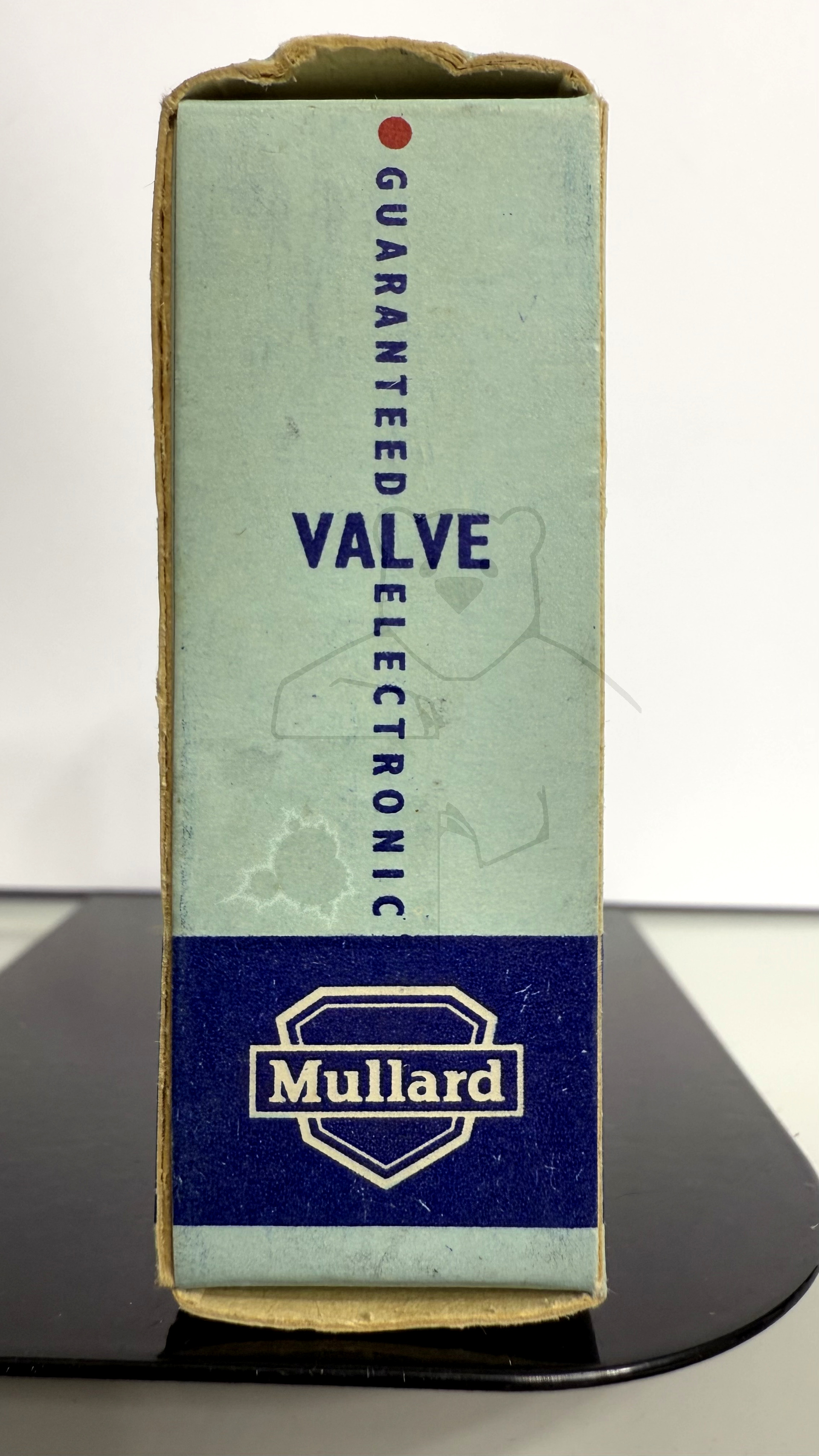

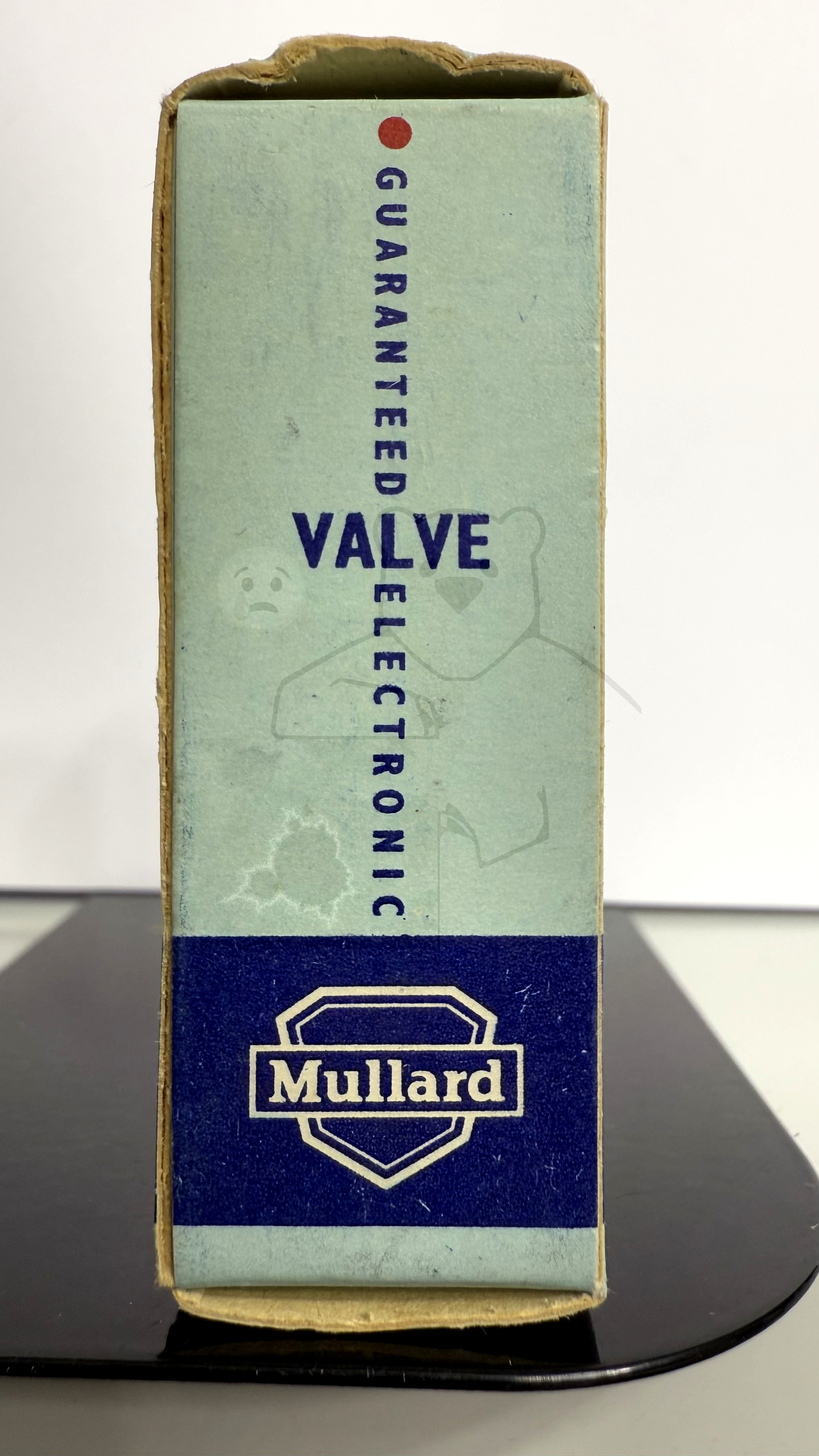

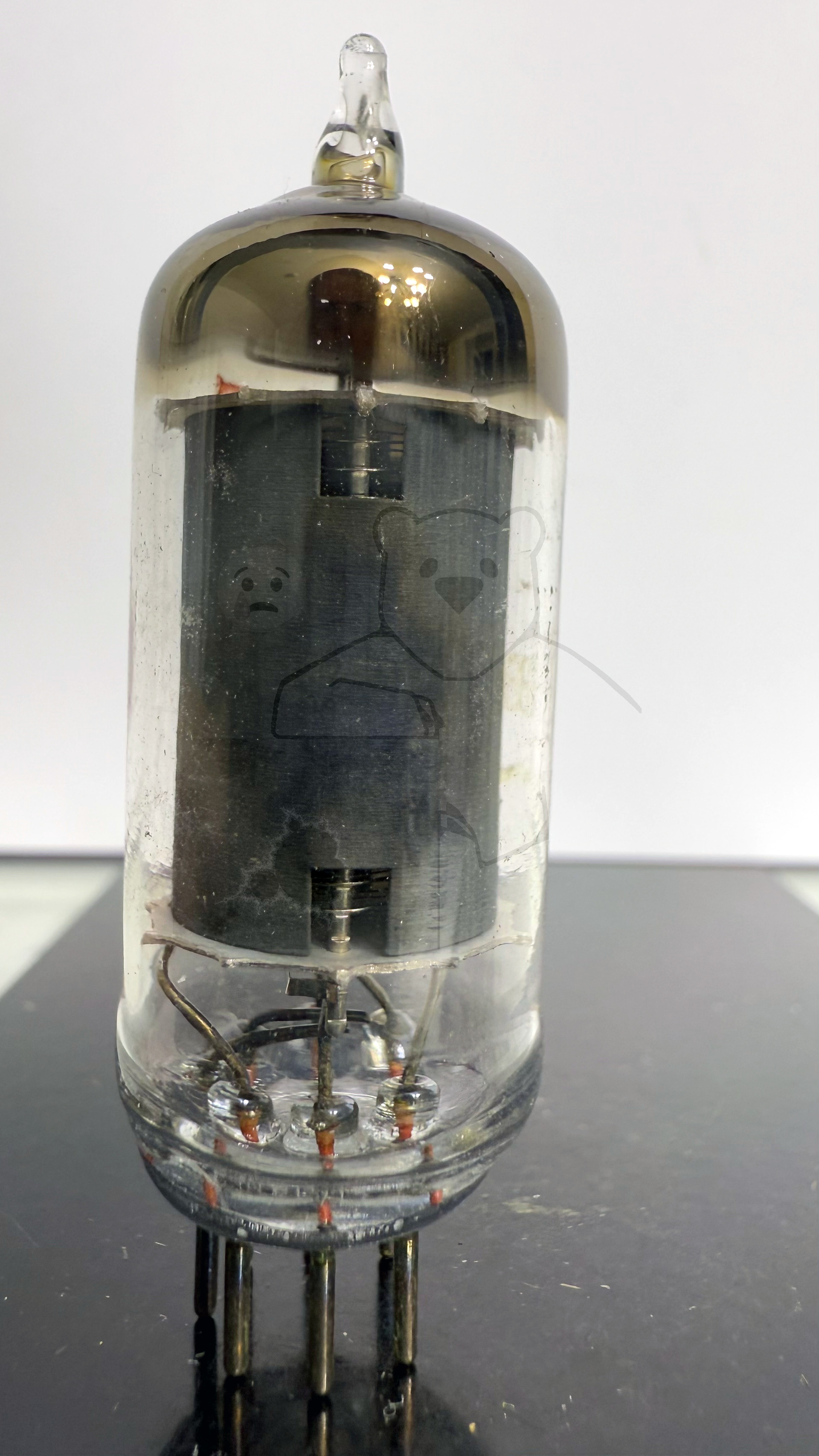

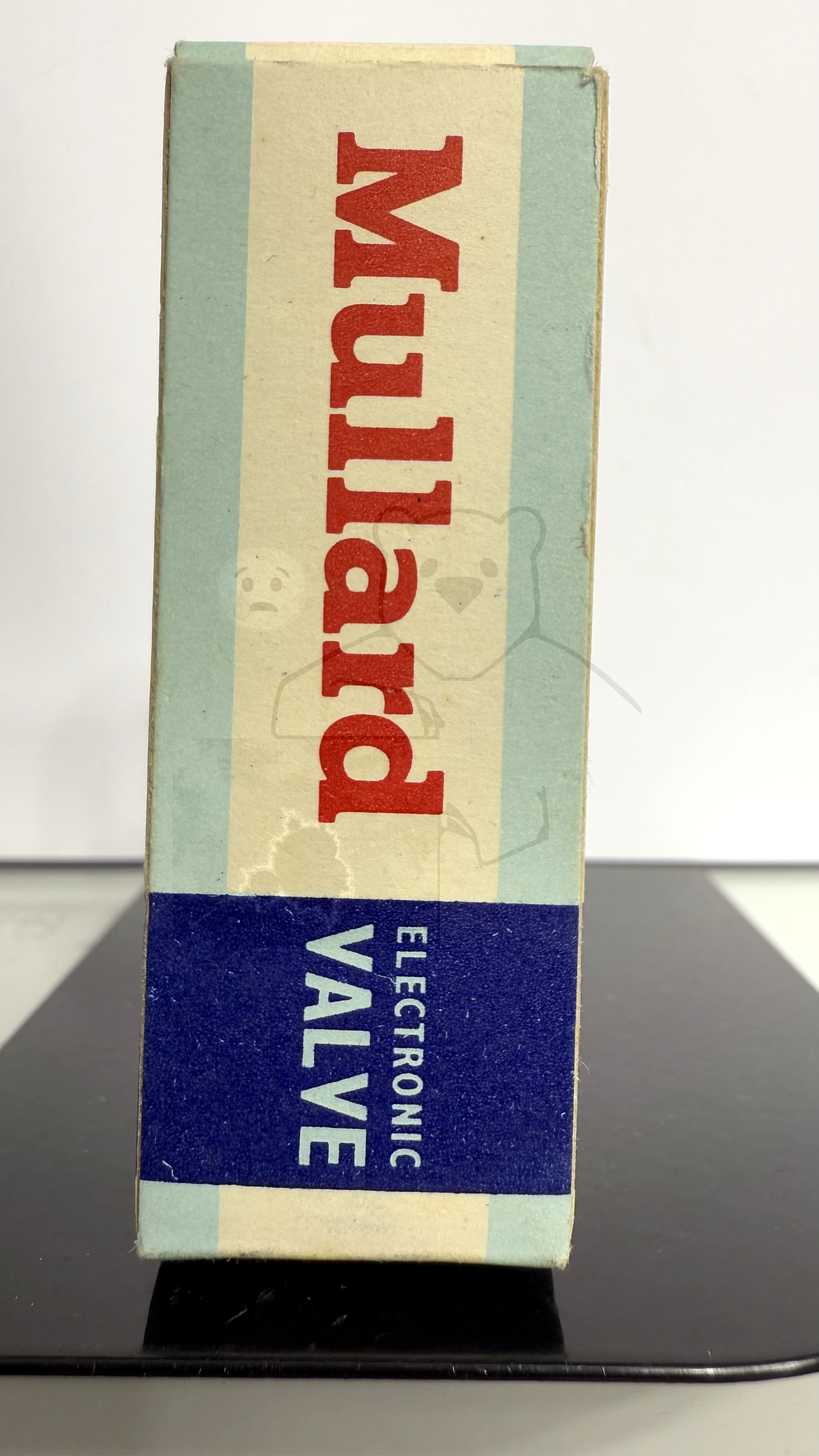

Daten und Bilder der Röhre: 6BE6

🔎 Beschreibung der Röhre: 6BE6

Name	6BE6
Vergleichsname	→ EK90
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:42:53

🔎 Beschreibung der Systeme für die Röhre: 6BE6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

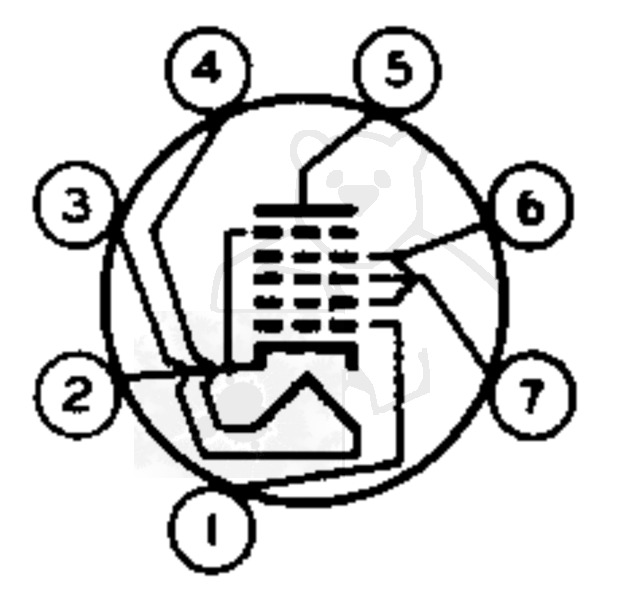

🔎 Sockelschaltung der 6BE6

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6BE6
Datenblatt 6BE6 Brimar Version 1 [www.tubedata.info].pdf (2652 kB)
Datenblatt 6BE6 Brimar Version 2 [www.tubedata.info].pdf (93 kB)
Datenblatt 6BE6 General Electric.pdf (521 kB)
Datenblatt 6BE6 Mazda Belvu [www.tubedata.info].pdf (126 kB)
Datenblatt 6BE6 RCA [www.tubedata.info].pdf (378 kB)
Datenblatt 6BE6 Tung-Sol [www.tubedata.info].pdf (259 kB)
