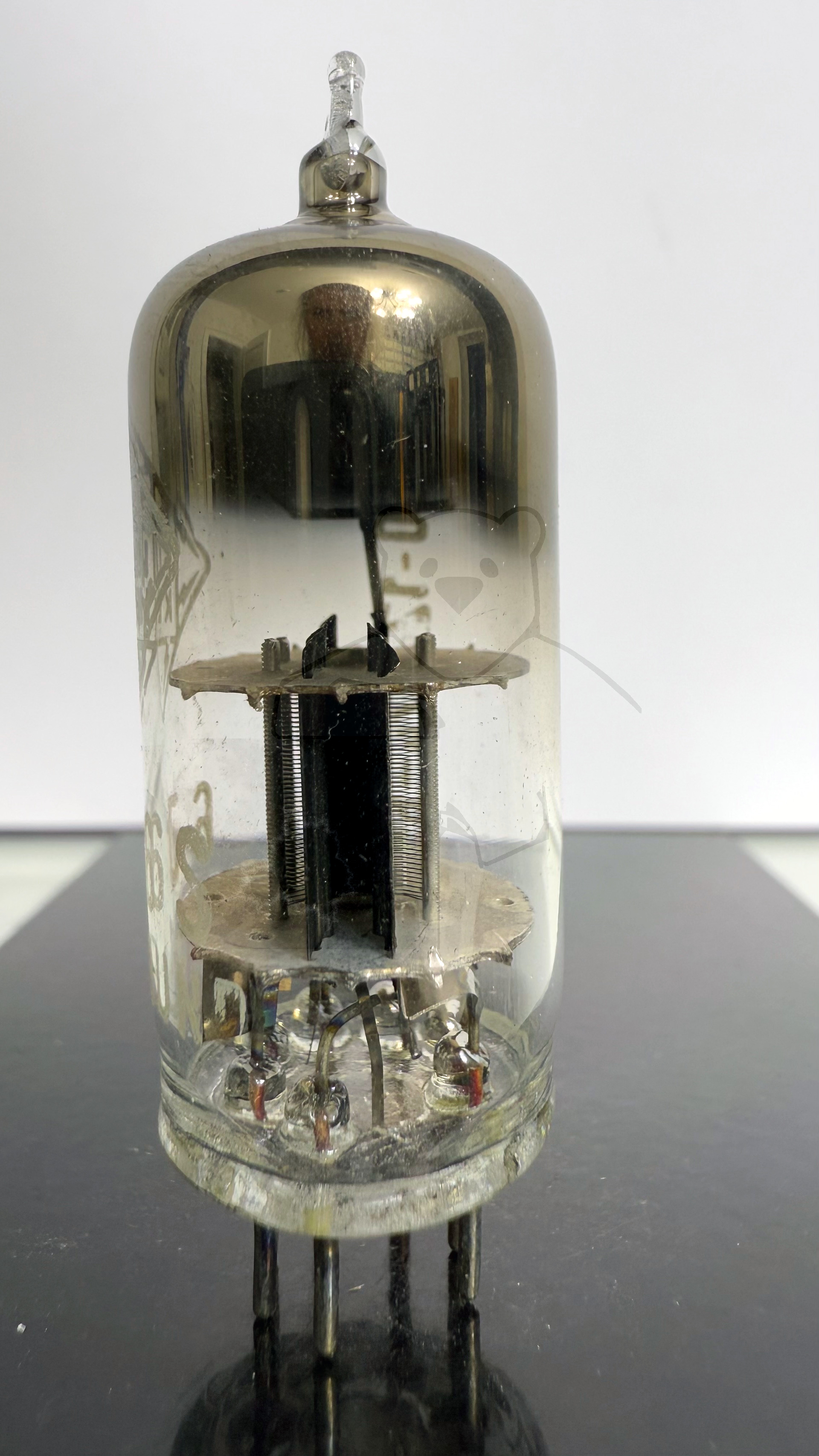

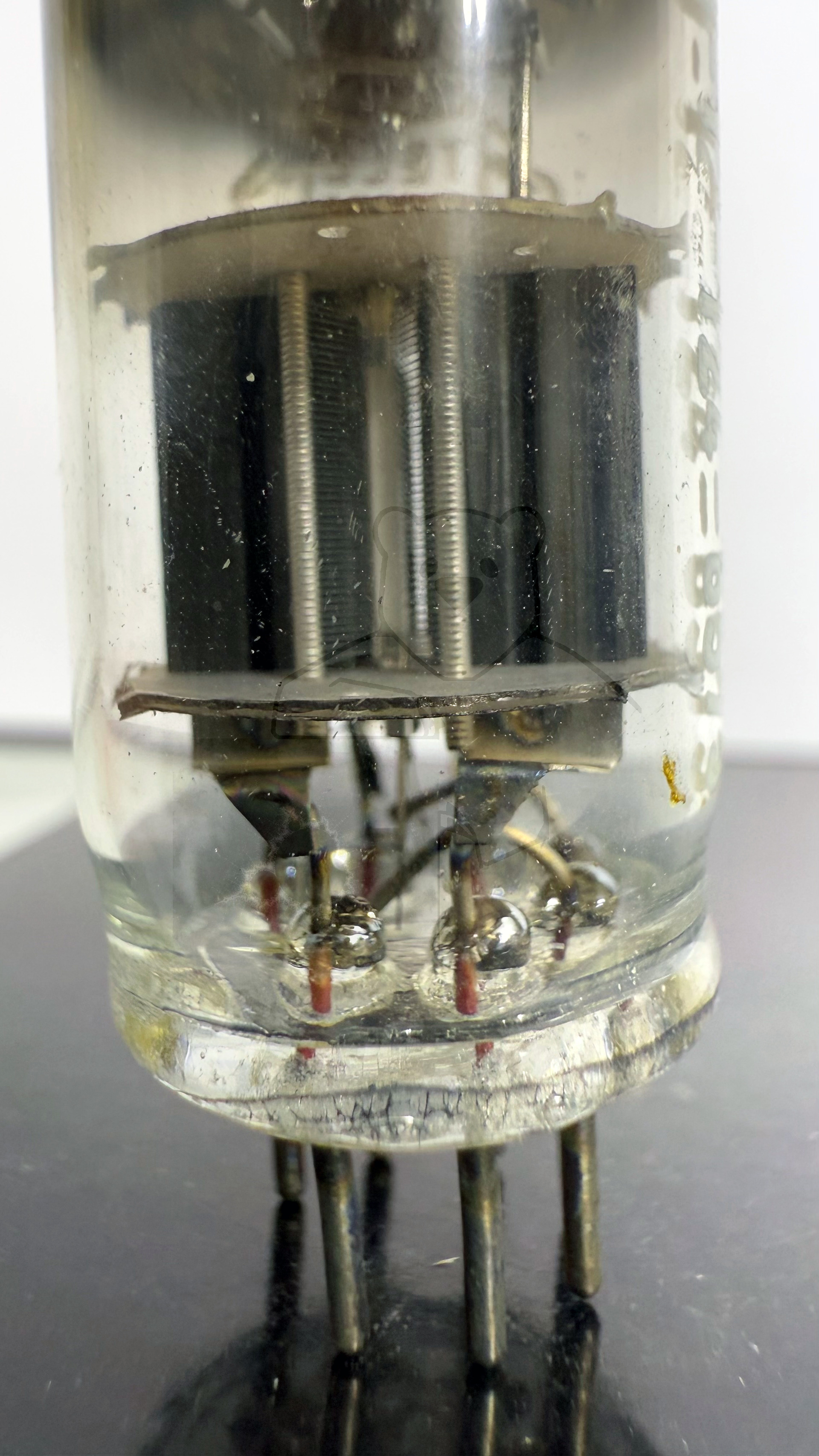

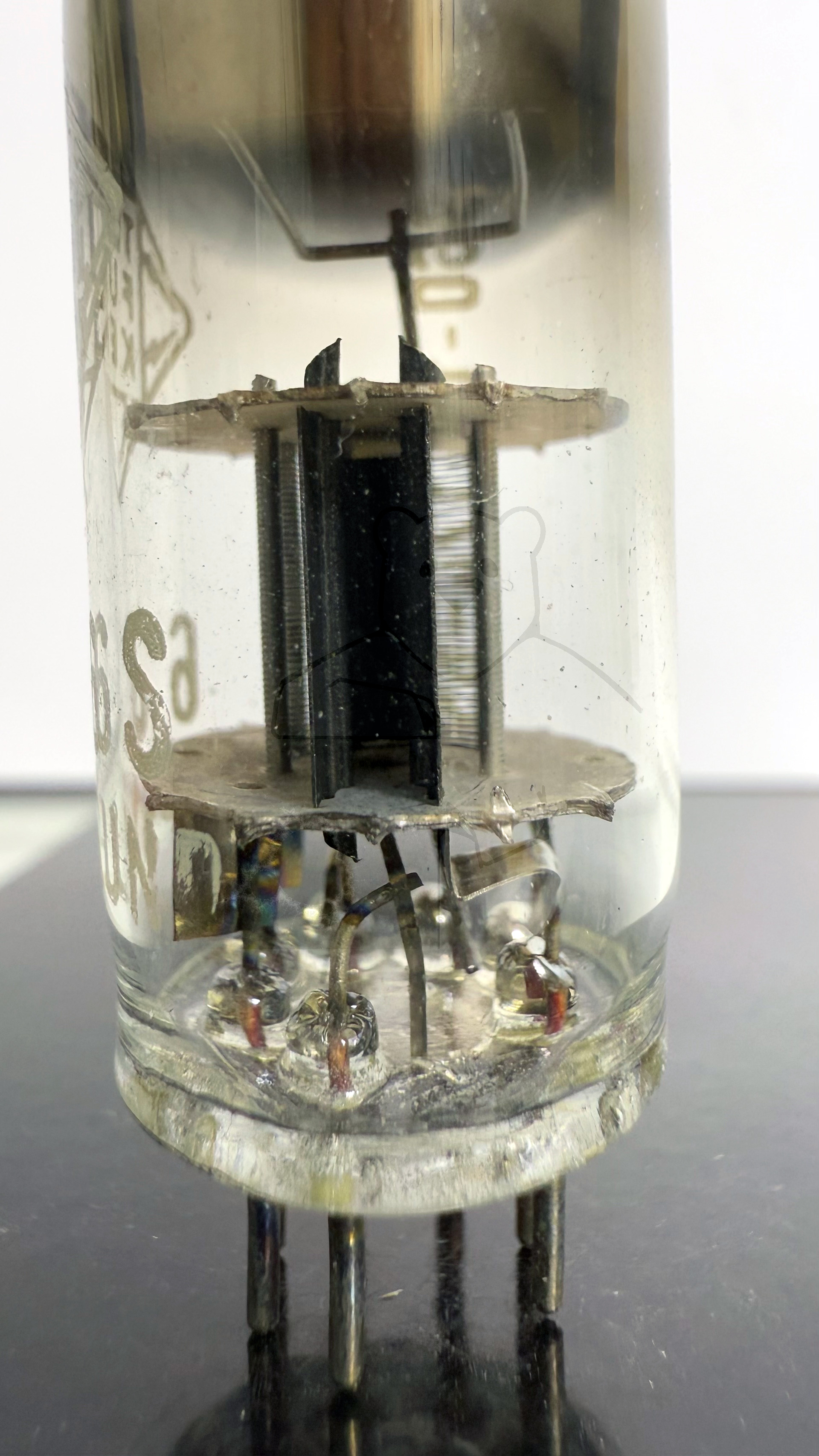

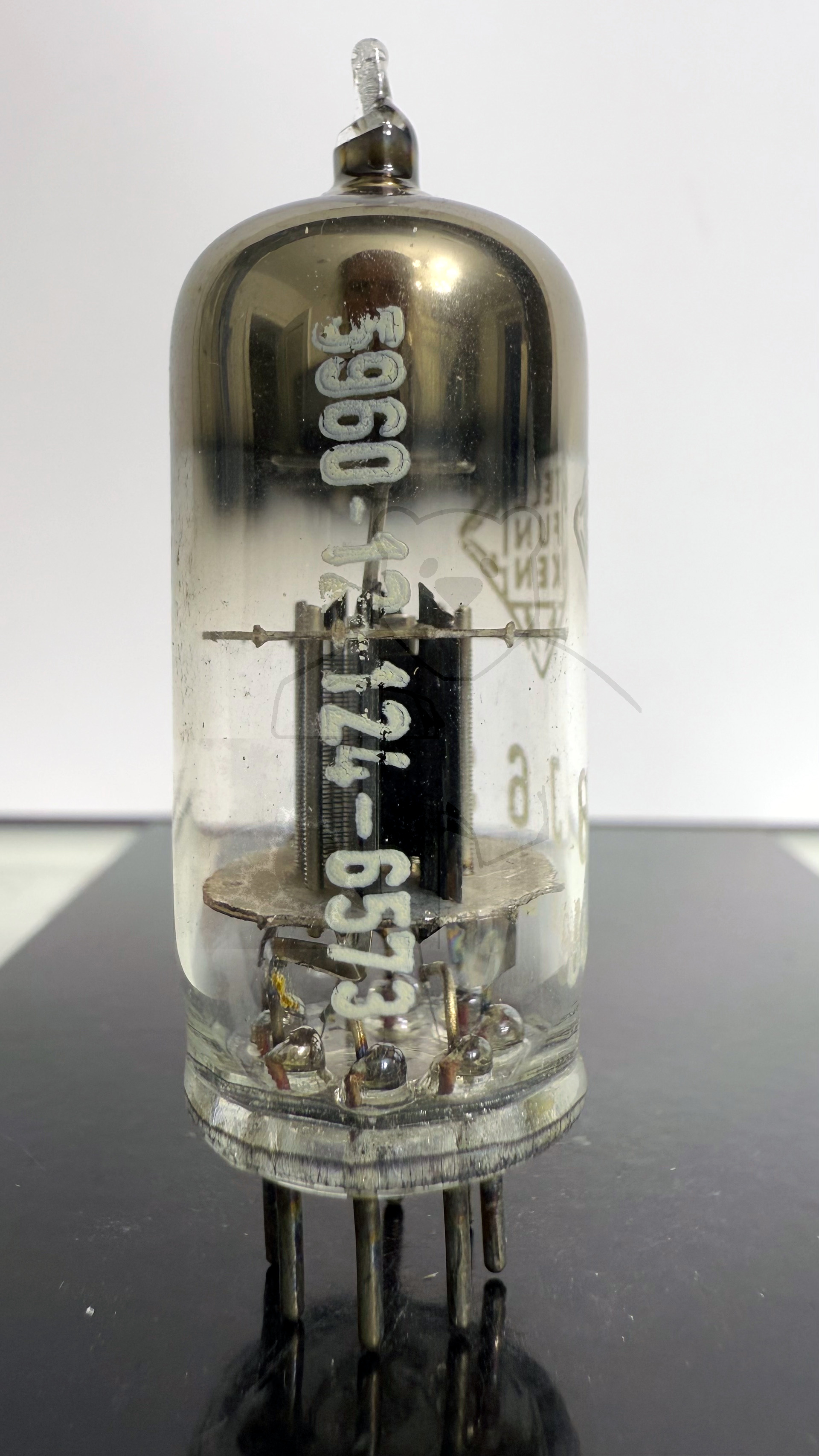

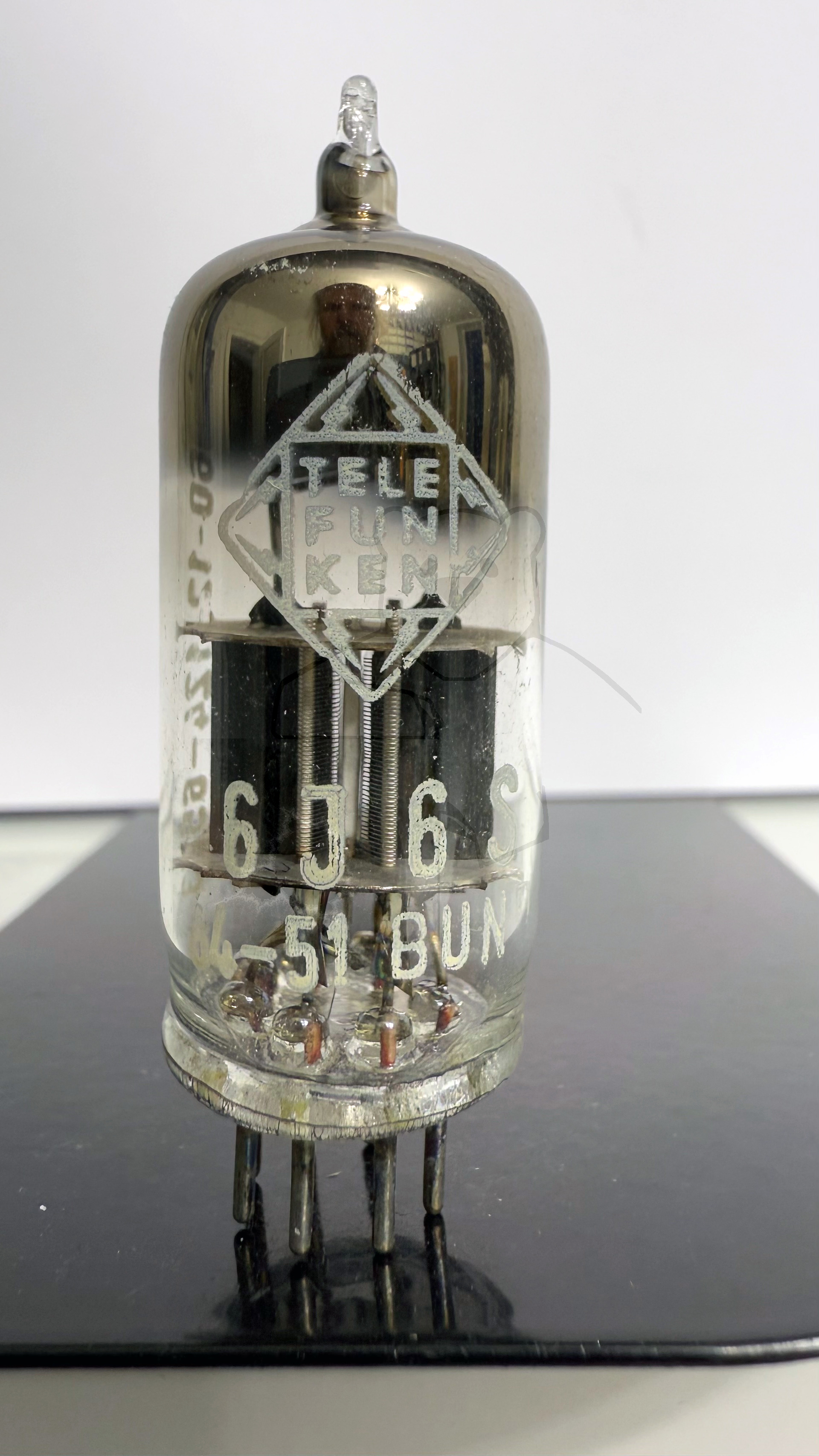

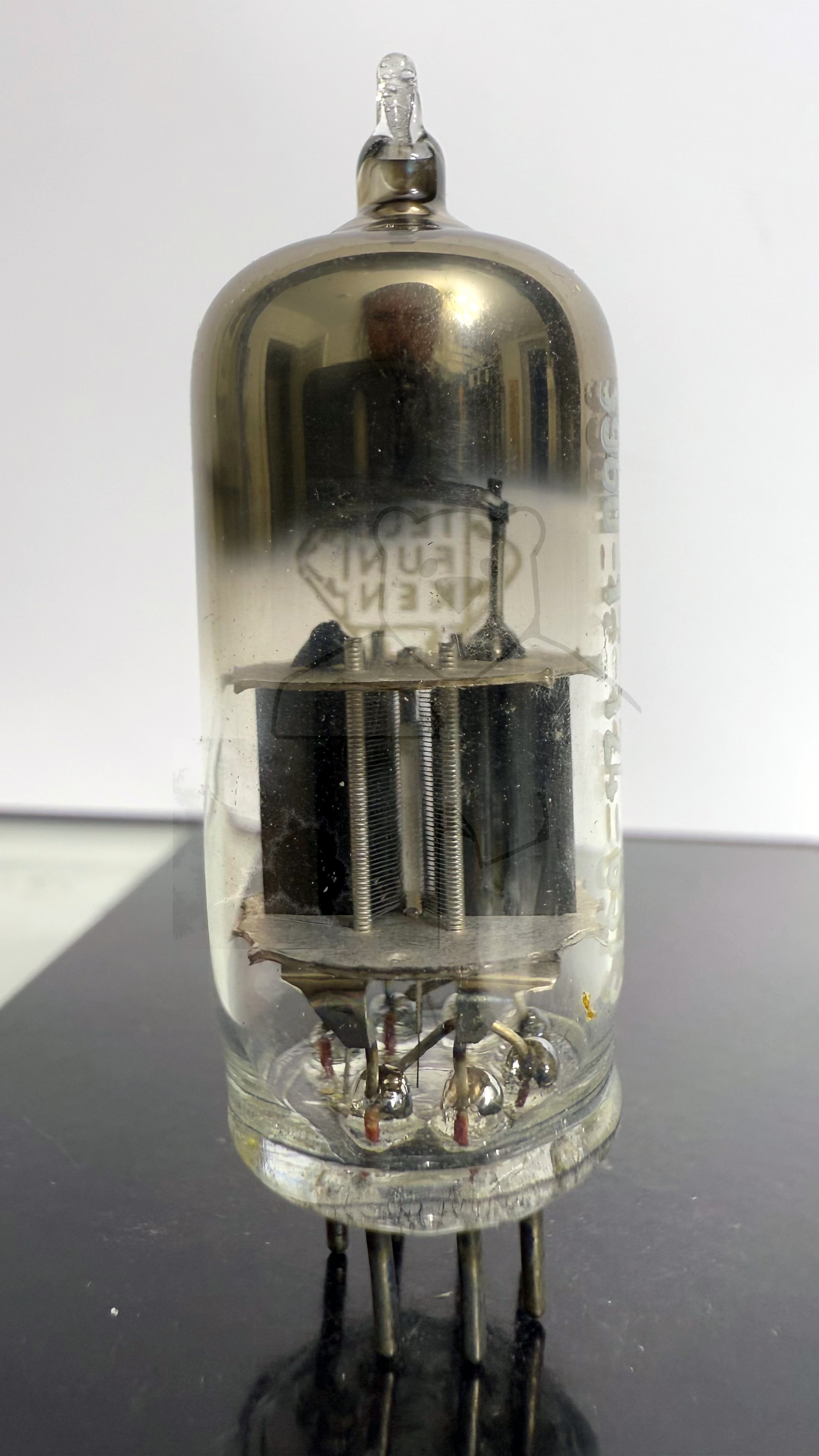

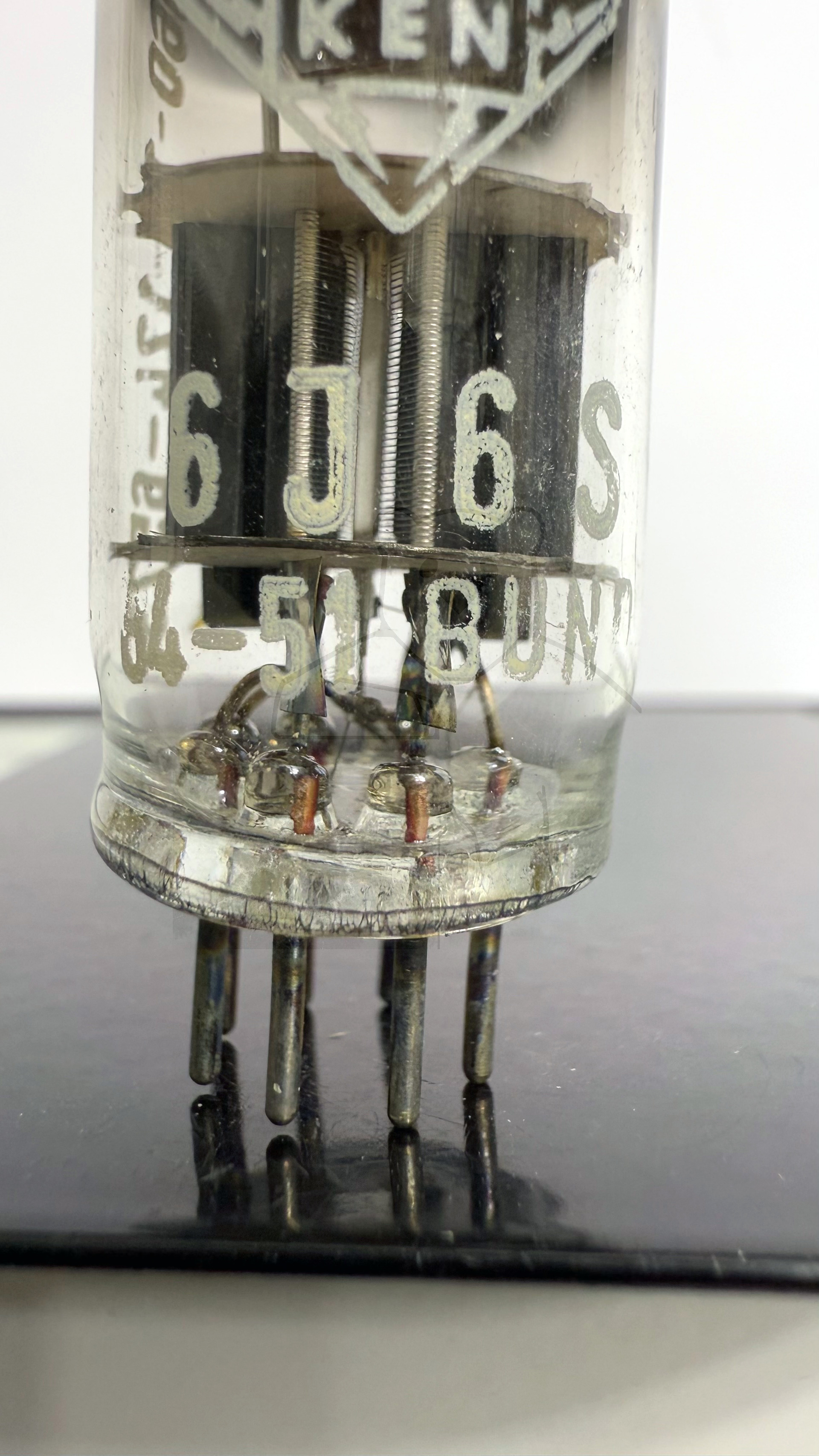

Daten und Bilder der Röhre: 6J6S

🔎 Beschreibung der Röhre: 6J6S

Name	6J6S
Vergleichsname	→ 6Ж6С Z62-D
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Über die → 6J6S sind keine weiteren Informationen verfügbar. Es dürfte sich um eine selektierte Version der → 6J6 (Militärvariante ?) mit engen Toleranzen handeln.
Letzte Änderung	01.12.2024 10:32:34

🔎 Beschreibung der Systeme für die Röhre: 6J6S

	System 1	System 2
Kathode	7	7
Gitter 1	5	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	1
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

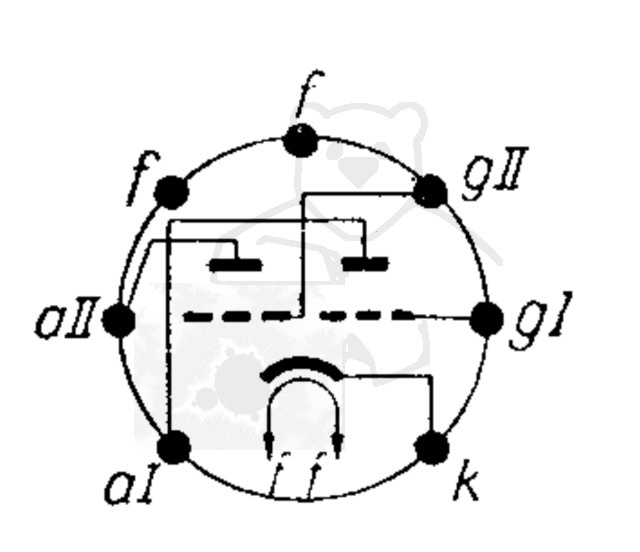

🔎 Sockelschaltung der 6J6S

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: 6J6S
Datenblatt 6J6 Brimar [www.tubedata.info].pdf (99 kB)
Datenblatt 6J6 General Electric.pdf (374 kB)
Datenblatt 6J6 RFT.pdf (104 kB)
Datenblatt 6J6 Tung-Sol [www.tubedata.info].pdf (140 kB)
Datenblatt 6J6A RCA [www.tubedata.info].pdf (265 kB)
Datenblatt 6J6W CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (5412 kB)
Datenblatt 6J6WA Tung-Sol [www.tubedata.info].pdf (125 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
