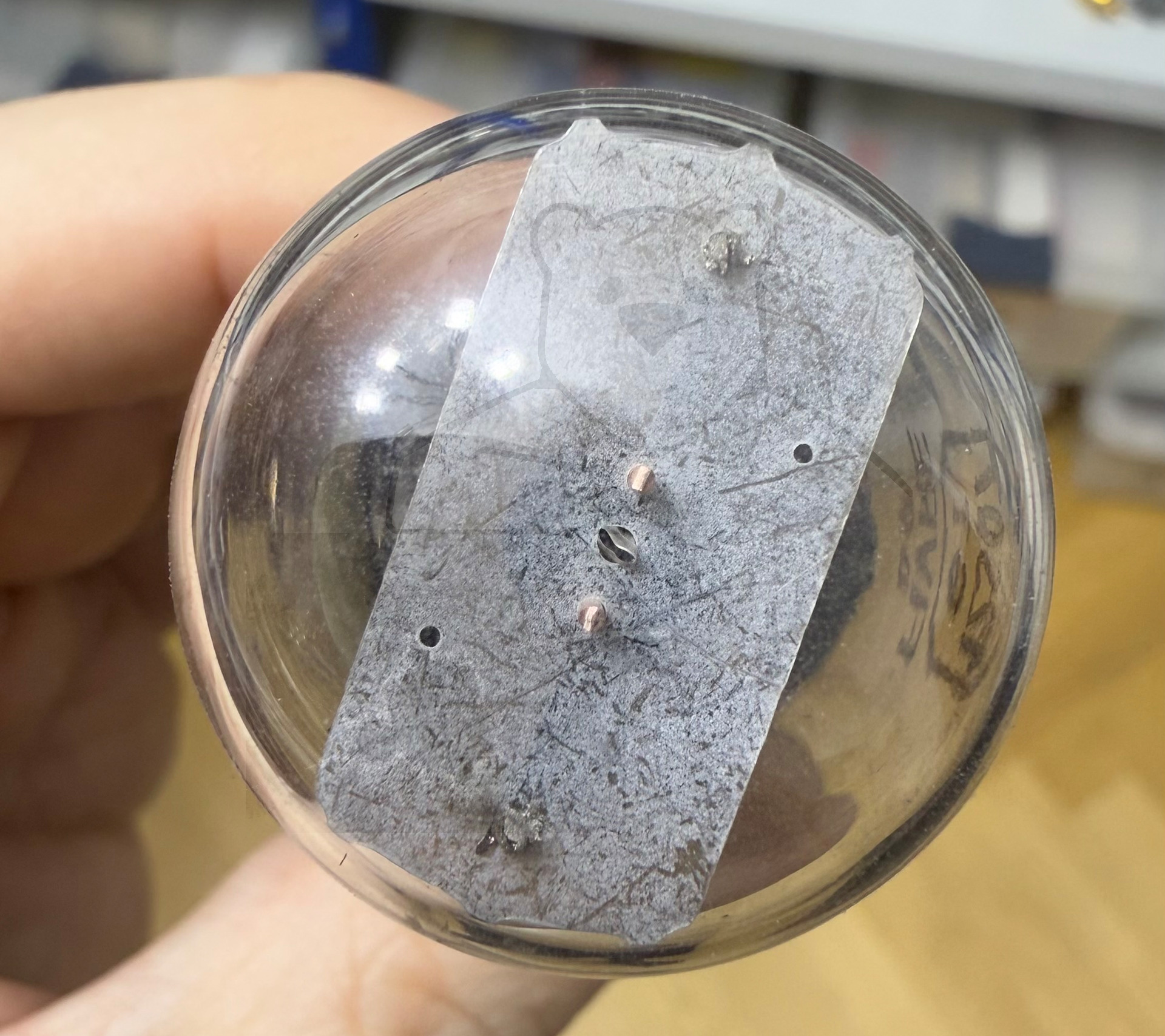

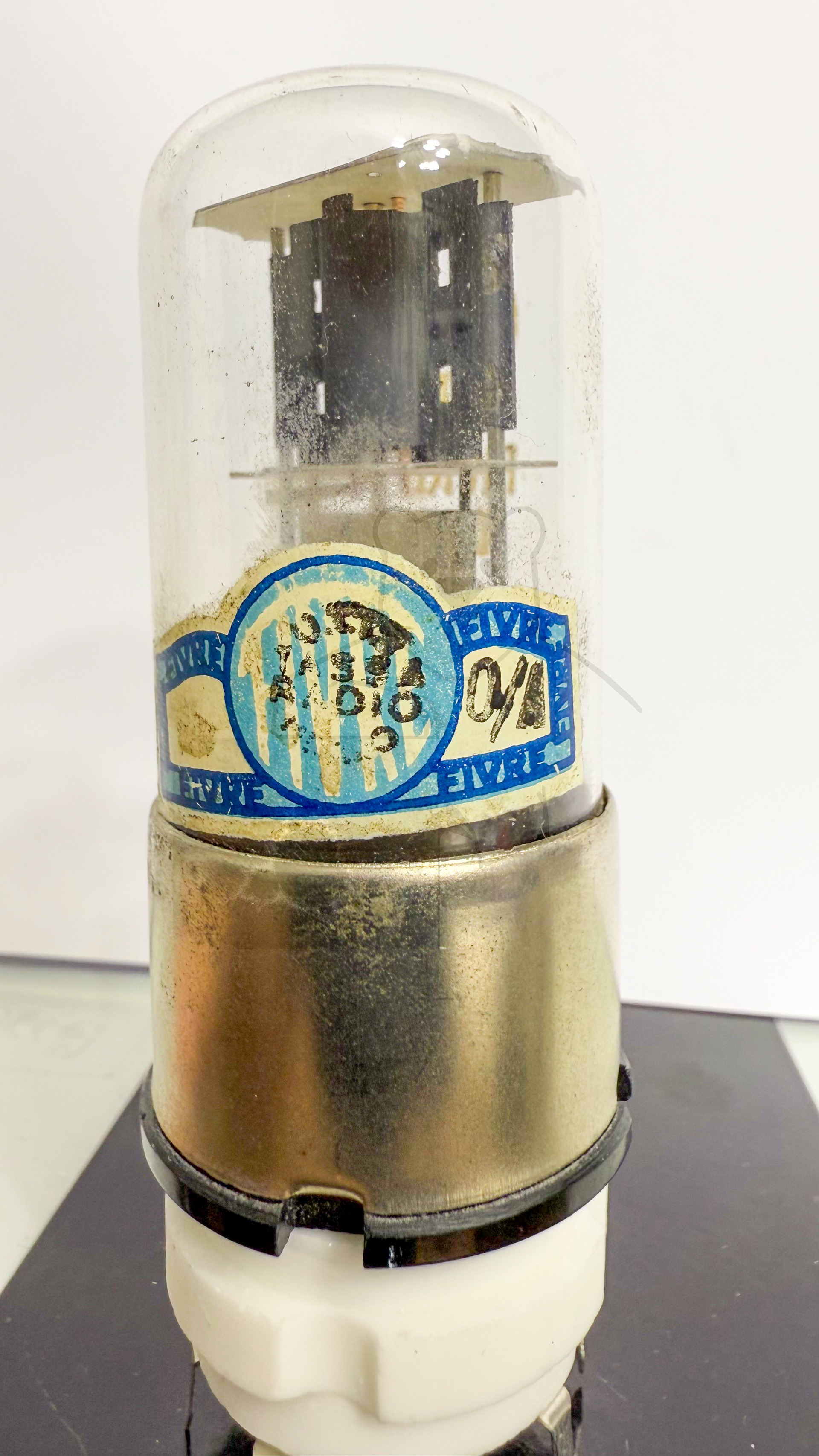

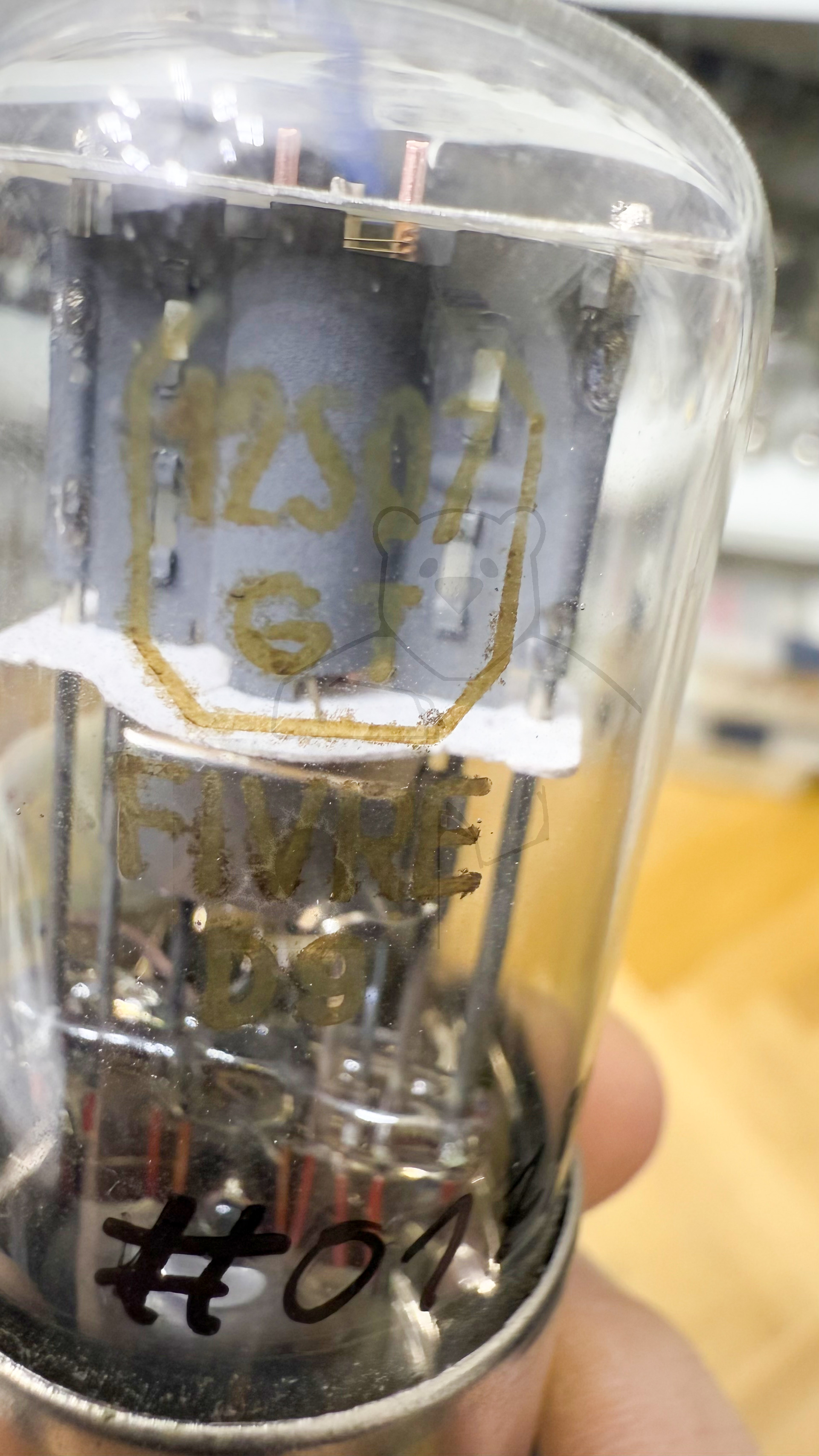

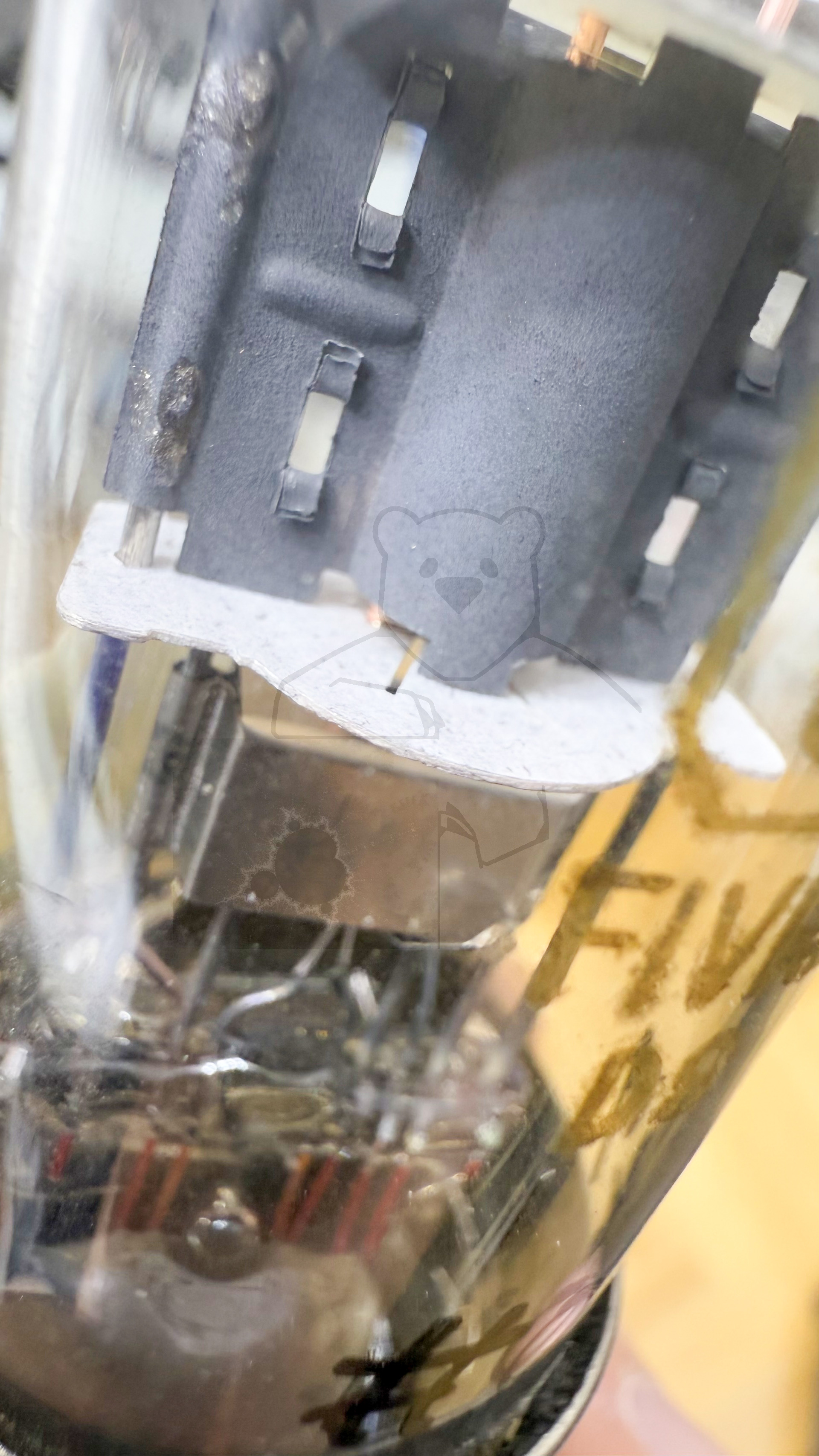

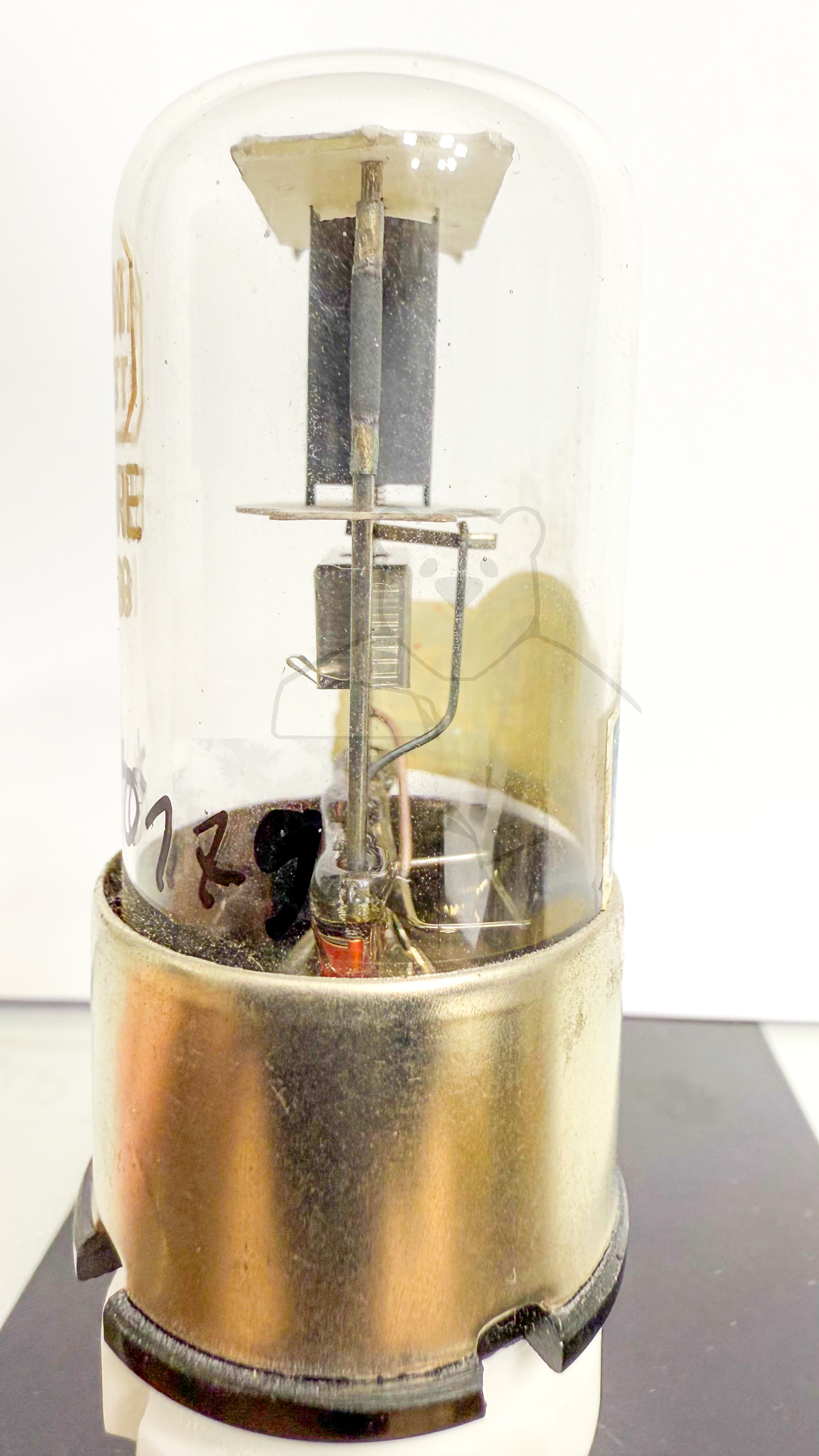

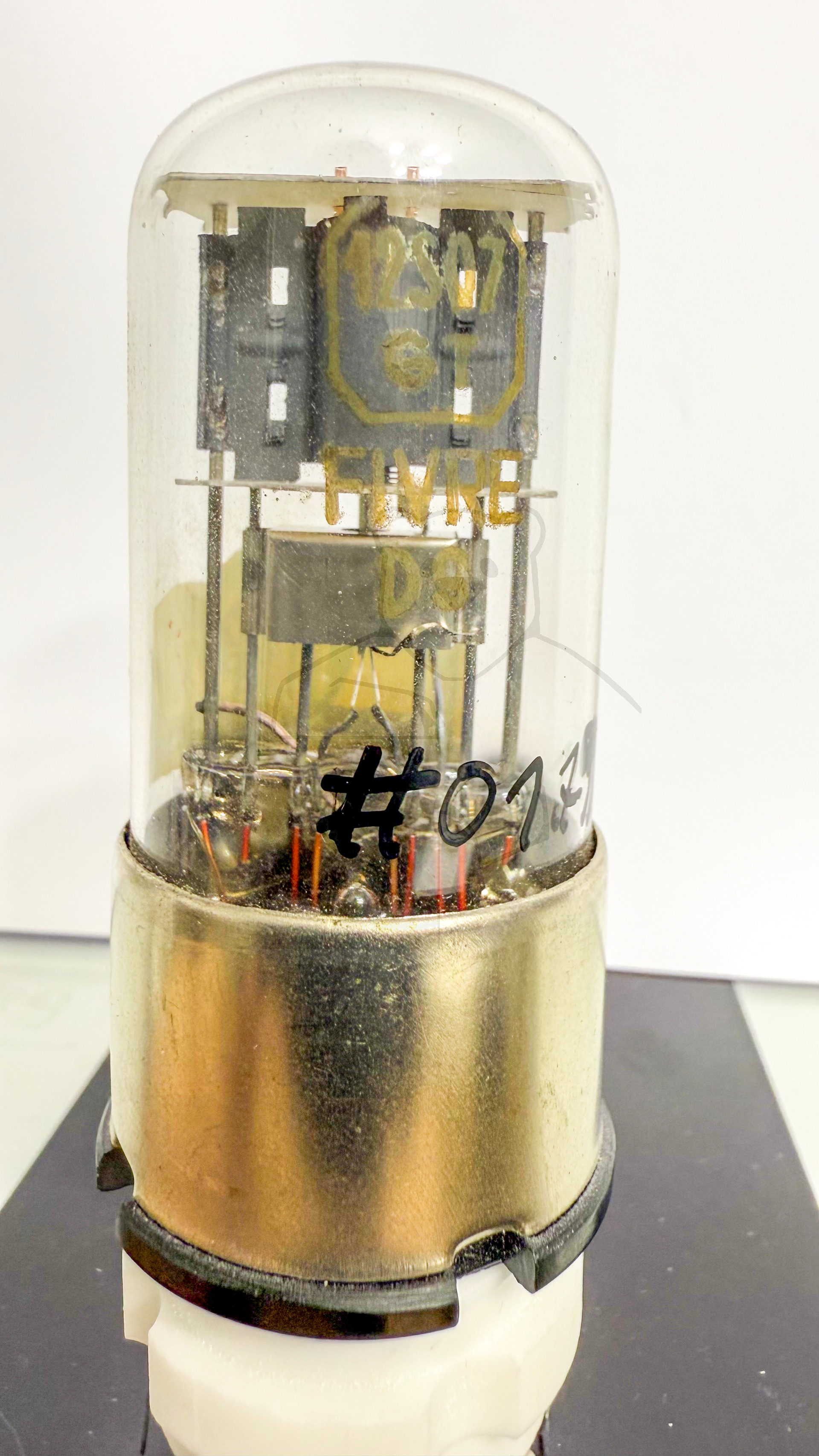

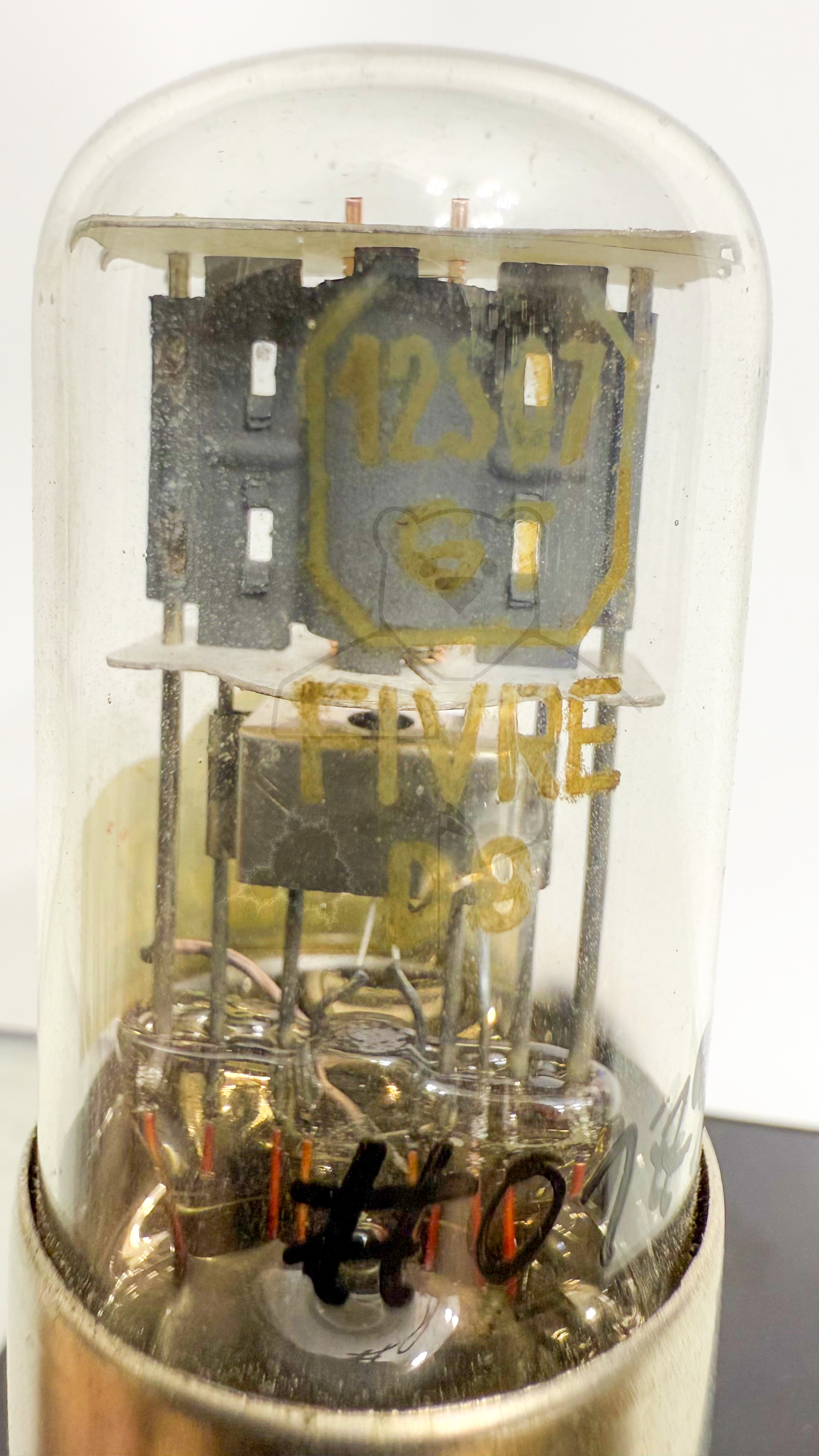

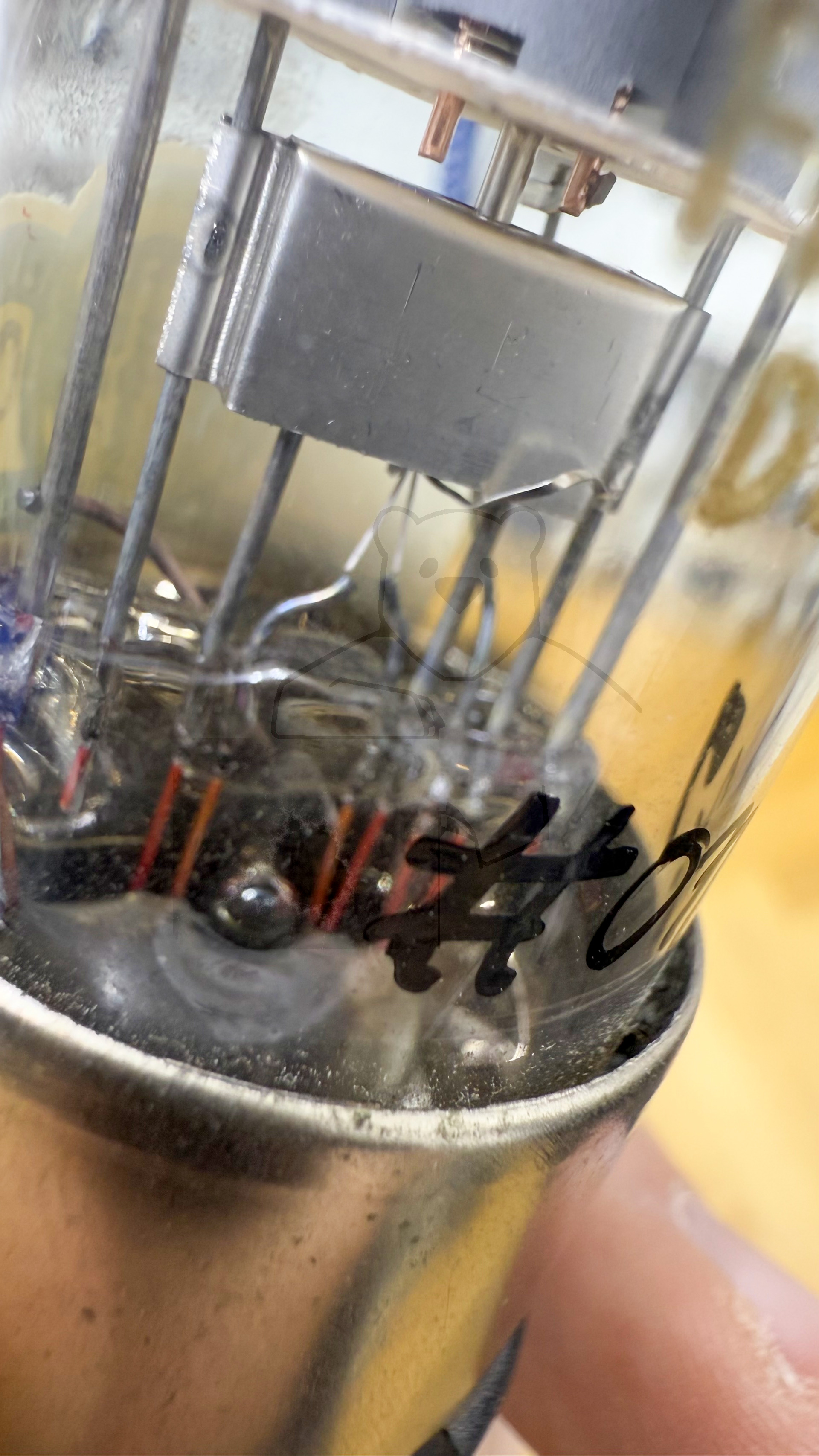

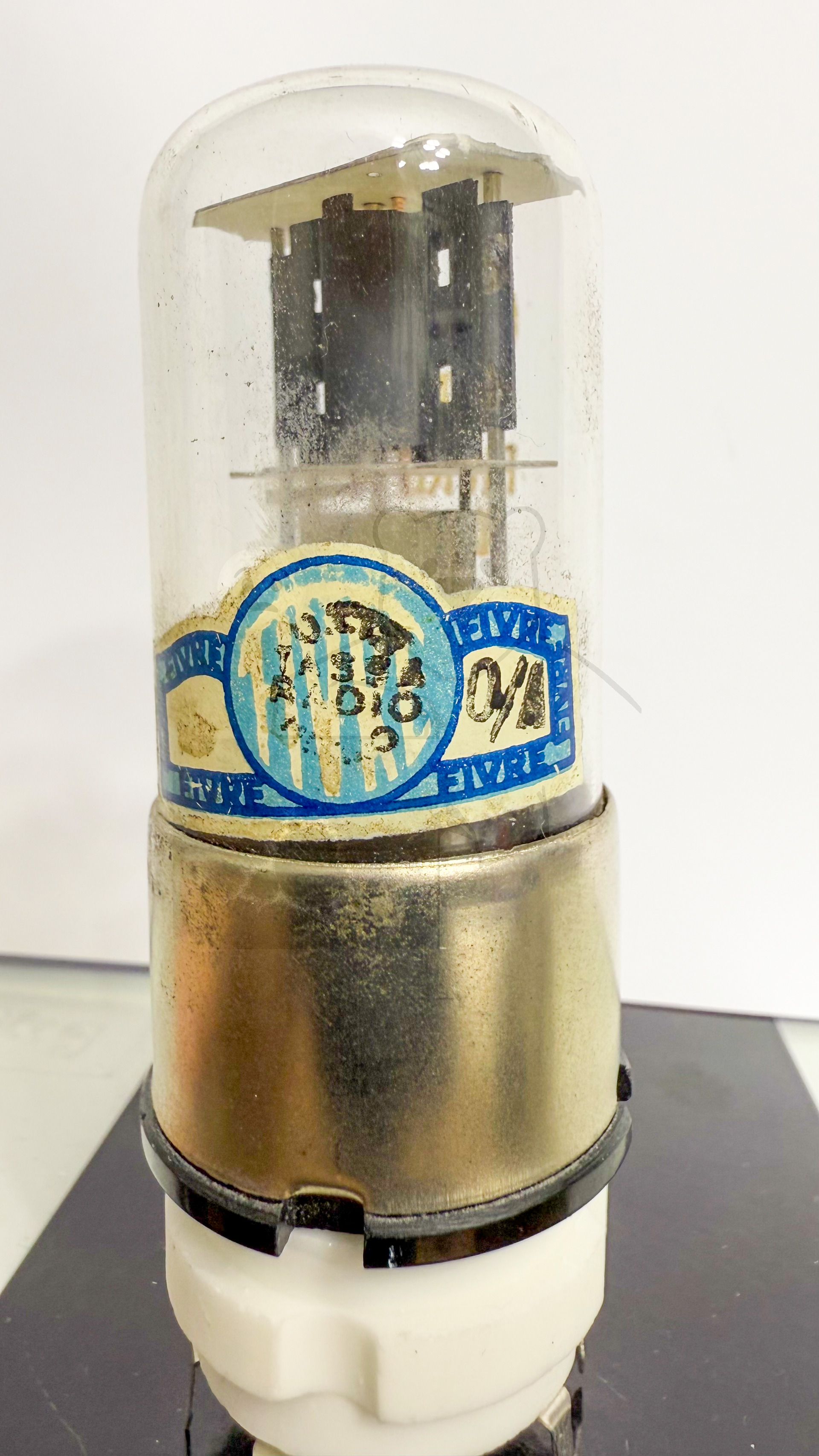

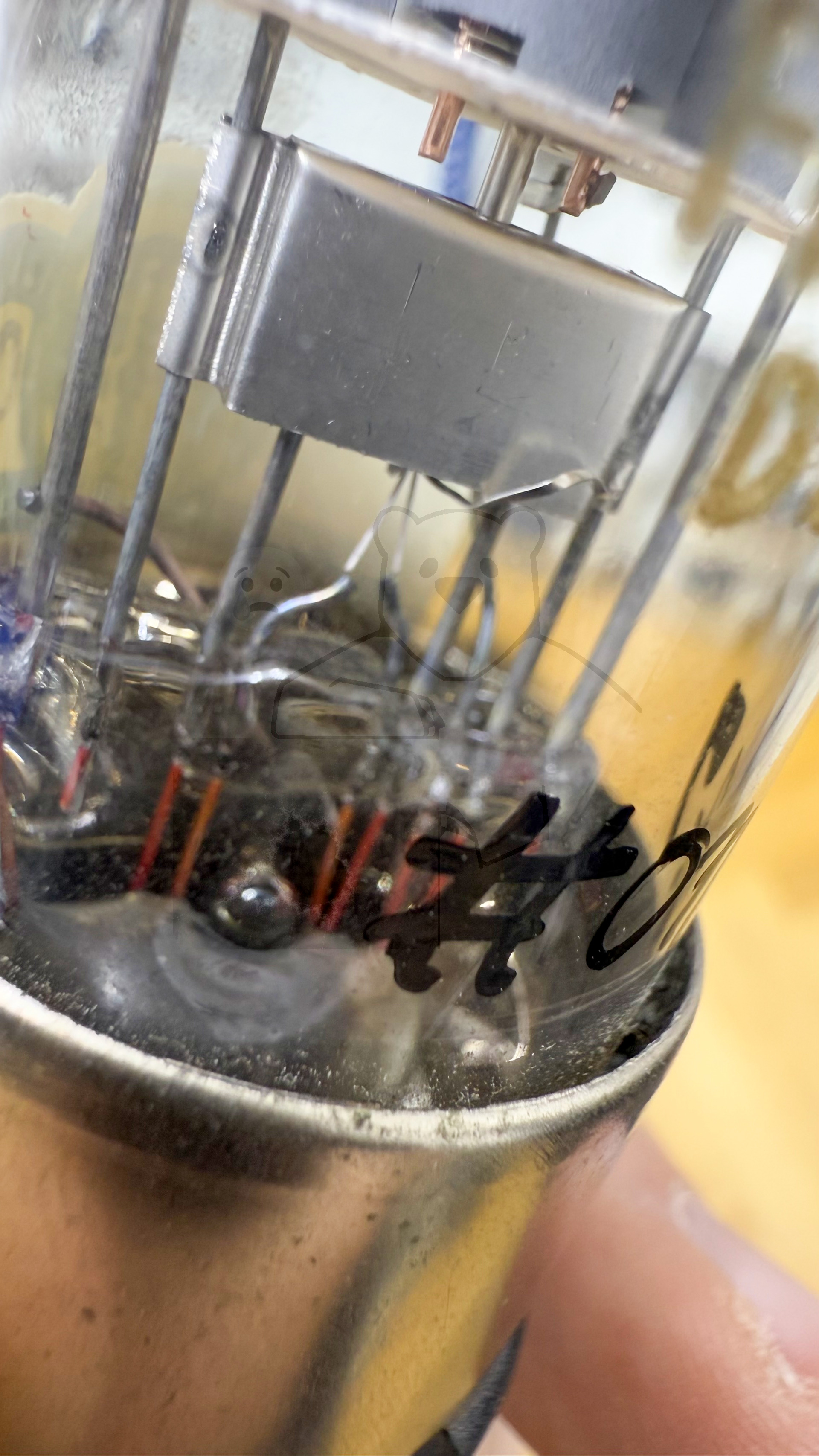

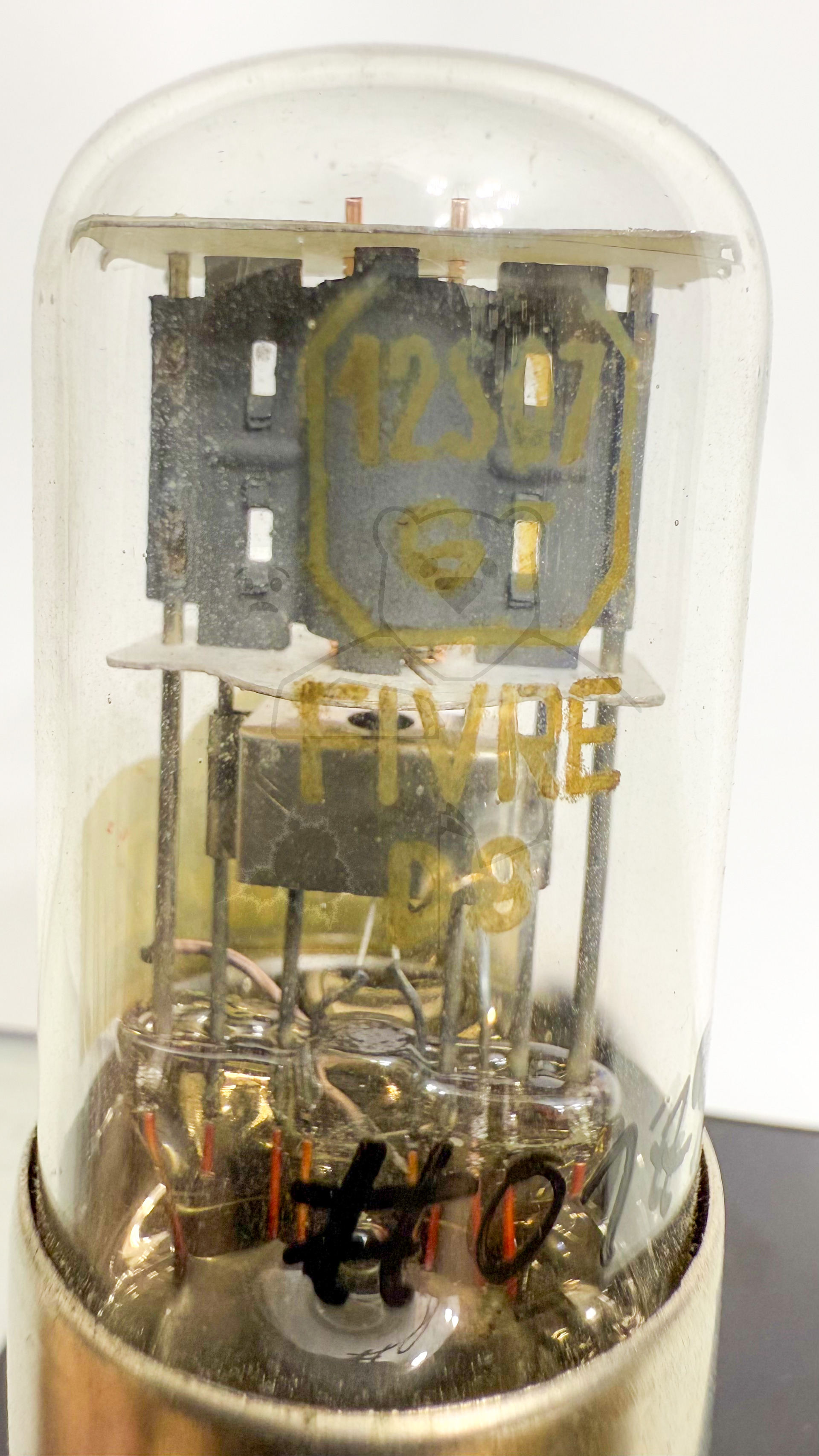

Daten und Bilder der Röhre: 12SQ7GT

🔎 Beschreibung der Röhre: 12SQ7GT

Name	12SQ7GT
Vergleichsname	→ 12SQ7 12Г2 CV546 VT-104
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.08.2025 19:09:55

🔎 Beschreibung der Systeme für die Röhre: 12SQ7GT

	System 1	System 2	System 3
Kathode	3	3	3
Gitter 1			2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	4	6
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8	7, 8
Abschirmung	1	1	1
Funktion	→ Diode, Allgemein	→ Diode, Allgemein	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

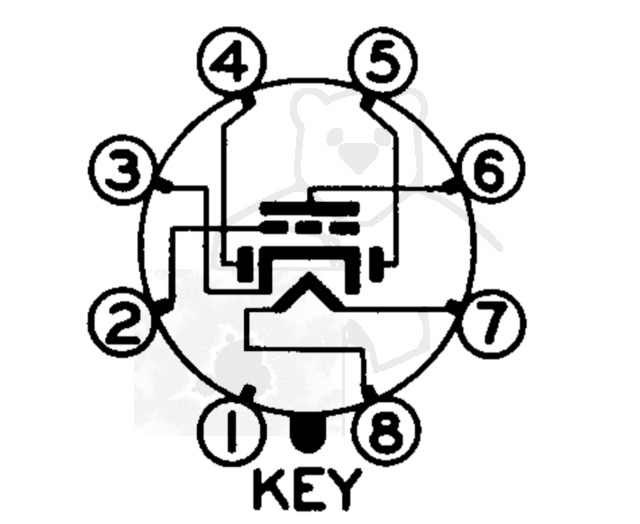

🔎 Sockelschaltung der 12SQ7GT

Bildquelle: General Electric Datenblatt

🔎 YouTube Video zu 12SQ7GT

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/6xntv3Uxdeg (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 12SQ7GT
Datenblatt 12SQ7 General Electric.pdf (321 kB)
Datenblatt 12SQ7GT Tung-Sol.pdf (231 kB)
Pruefkarte 12SQ7 12J8 VT-104 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte 12SQ7 VT-104 12SR7 VT-153 12SW7 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte 12SQ7 VT104 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
Pruefkarte 12SQ7 VT104 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (227 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
