đ Beschreibung der Röhre: 12SQ7
| Name | 12SQ7 |
| Vergleichsname | â 12SQ7GT 12Đ2 CV546 VT-104 |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 06.08.2025 19:10:07 |
đ Beschreibung der Systeme fĂŒr die Röhre: 12SQ7
| System 1 | System 2 | System 3 | |
| Kathode | 3 | 3 | 3 |
| Gitter 1 | 2 | ||
| Gitter 2 | |||
| Gitter 3 | |||
| Gitter 4 | |||
| Gitter 5 | |||
| Gitter 6 | |||
| Gitter 7 | |||
| Anode 1 | 5 | 4 | 6 |
| Anode 2 | |||
| Leuchtschirm | |||
| Heizung | 7, 8 | 7, 8 | 7, 8 |
| Abschirmung | 1 | 1 | 1 |
| Funktion | â Diode, Allgemein |
â Diode, Allgemein |
â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 12SQ7
Bildquelle: General Electric Datenblatt
đ YouTube Video zu 12SQ7
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/6xntv3Uxdeg (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: 12SQ7
Datenblatt 12SQ7 General Electric.pdf (321 kB)
Datenblatt 12SQ7GT Tung-Sol.pdf (231 kB)
Pruefkarte 12SQ7 12J8 VT-104 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte 12SQ7 VT-104 12SR7 VT-153 12SW7 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte 12SQ7 VT-162 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte 12SQ7 VT104 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
Pruefkarte 12SQ7 VT104 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (227 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12SQ7

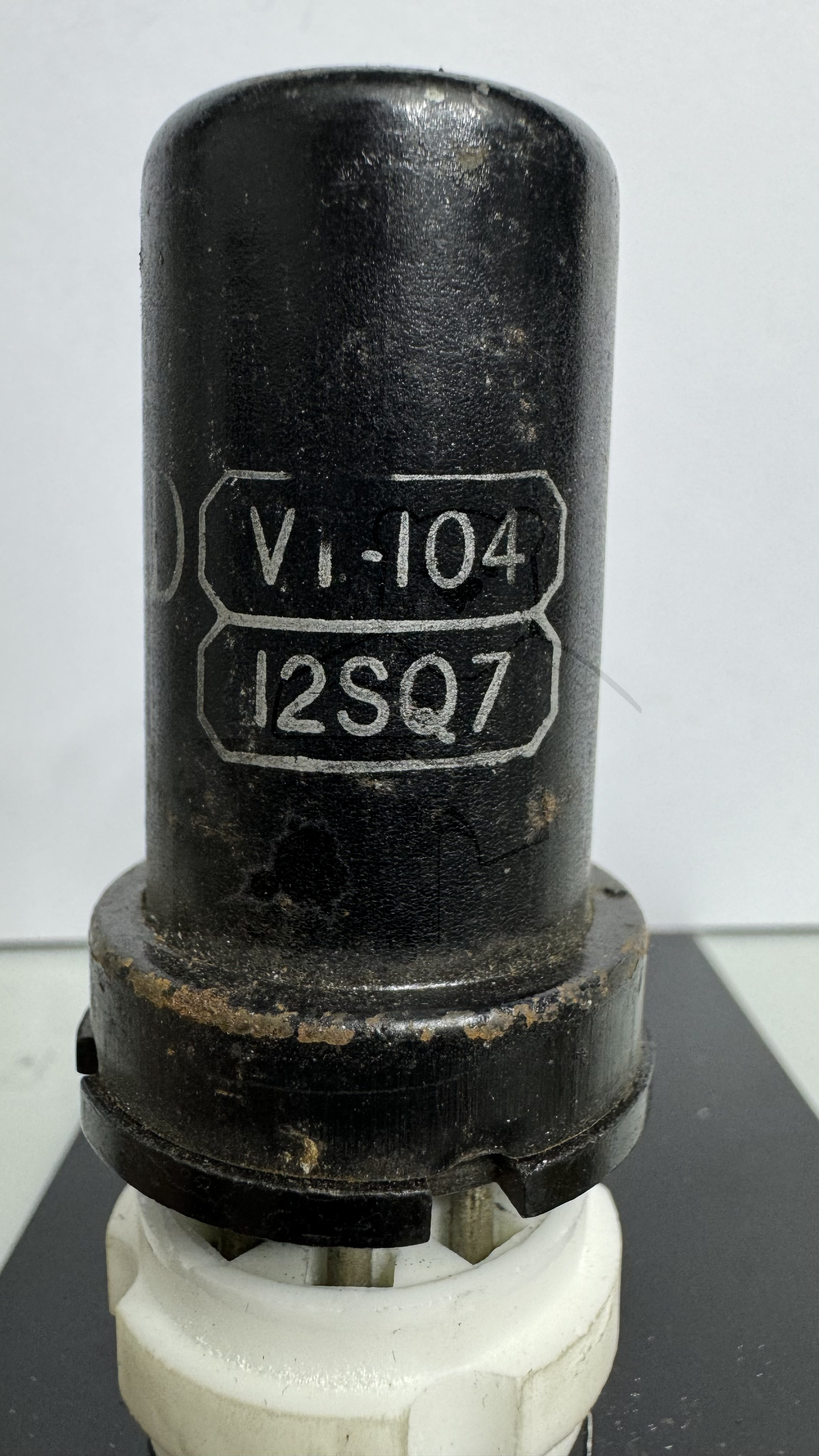

Röhre 12SQ7 #6176 Bild 1
đ Alle Röhren vom Typ 12SQ7 in der Sammlung
- â 12SQ7 Inventar: 06176 Hersteller: â KEN-RAD
