đ Beschreibung der Röhre: EF14S Inventarnummer: 08404
| Name | â EF14S đș Mit Video |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | Wer kann nĂ€here Angaben zu dieser Röhre EF14S (S wie Salomon) machen? PrĂŒfdaten (RPG 370/1 identisch mit den Daten der â EF14) A=250 Volt g1=-4,5 Volt g2=200 Volt g3=0 Volt Ia=13,0 mA Achtung: Die Sockelschaltung entspricht der â EF12 GeprĂŒft mit den Daten der â EF12) A=250 Volt g1=-2 Volt g2=100 Volt g3=0 Volt Ia=7,4 mA |
| Informationen | |
| Kenn Nummer | 85 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S43a |
đ Beschreibung der Systeme fĂŒr die Röhre: EF14S
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 7 |
| Gitter 2 | 6 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 8 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF14S
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu EF14S
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/7FzbmNKMA1I (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EF14S
Anwendung EF14.pdf (25 kB)
Datenblatt EF14 RFT.pdf (89 kB)
Datenblatt EF14 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2439 kB)
Pruefkarte EF14 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte EF14 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF14S

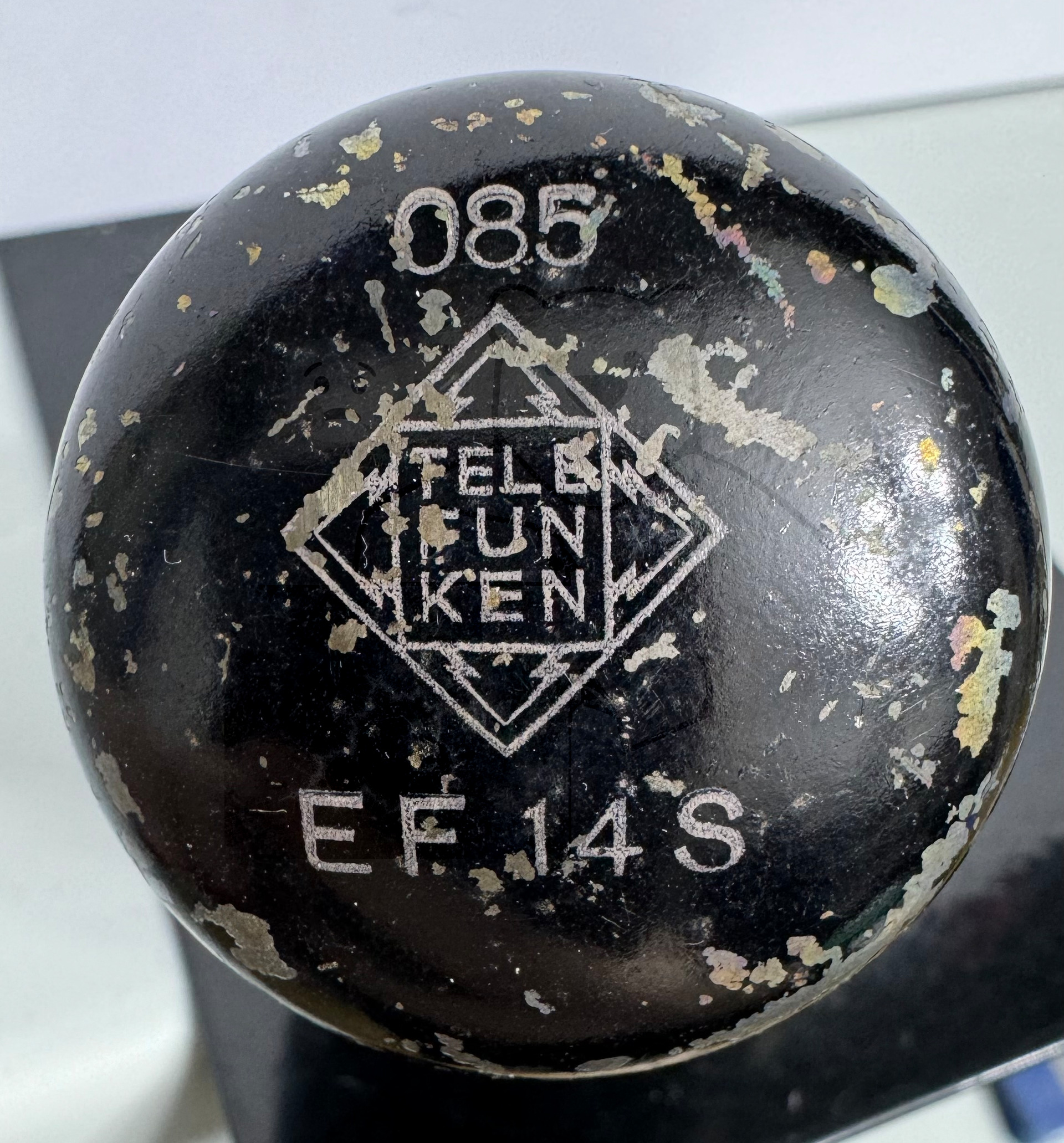

Röhre EF14S #8404 Bild 1

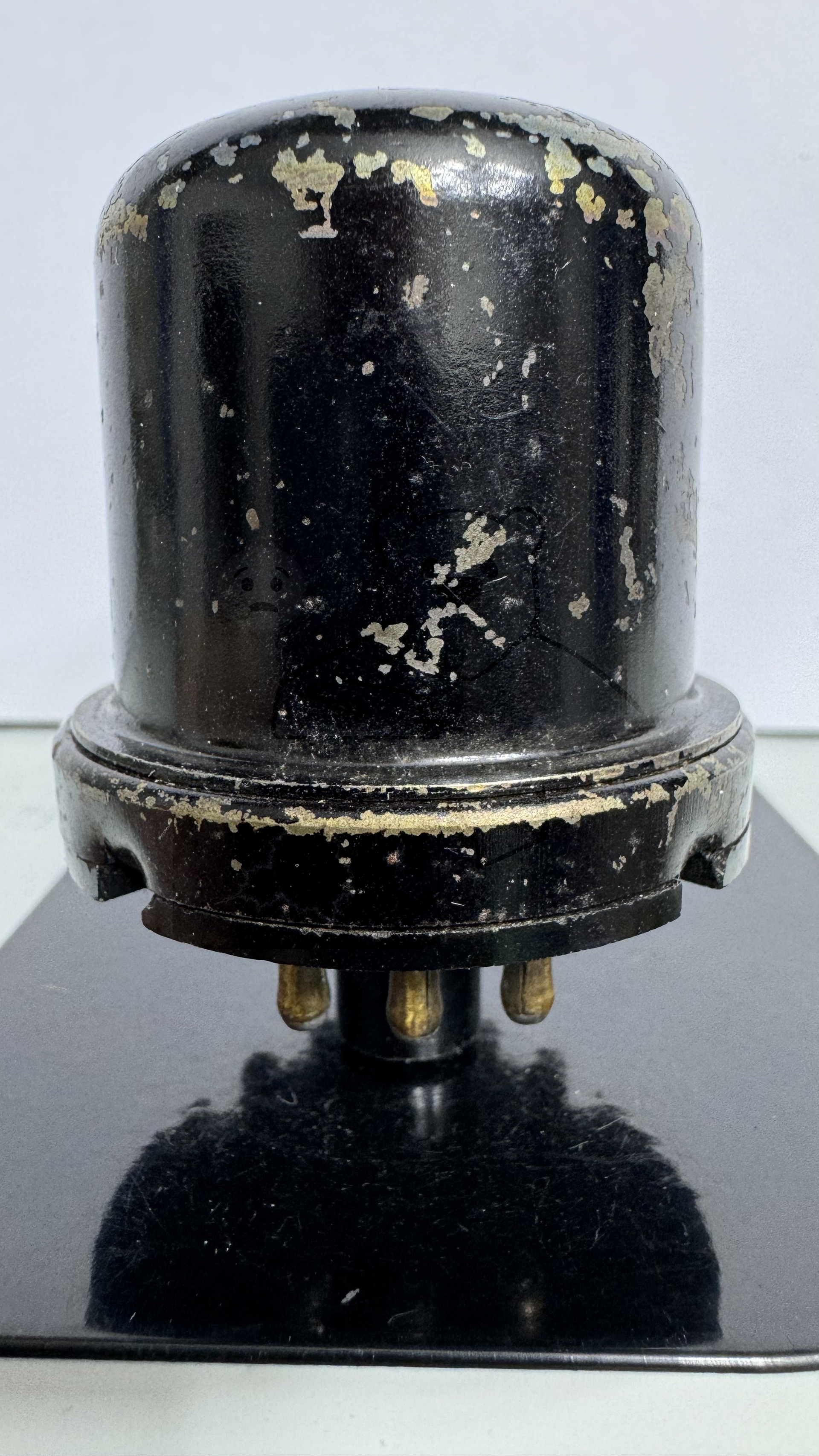

Röhre EF14S #8404 Bild 2

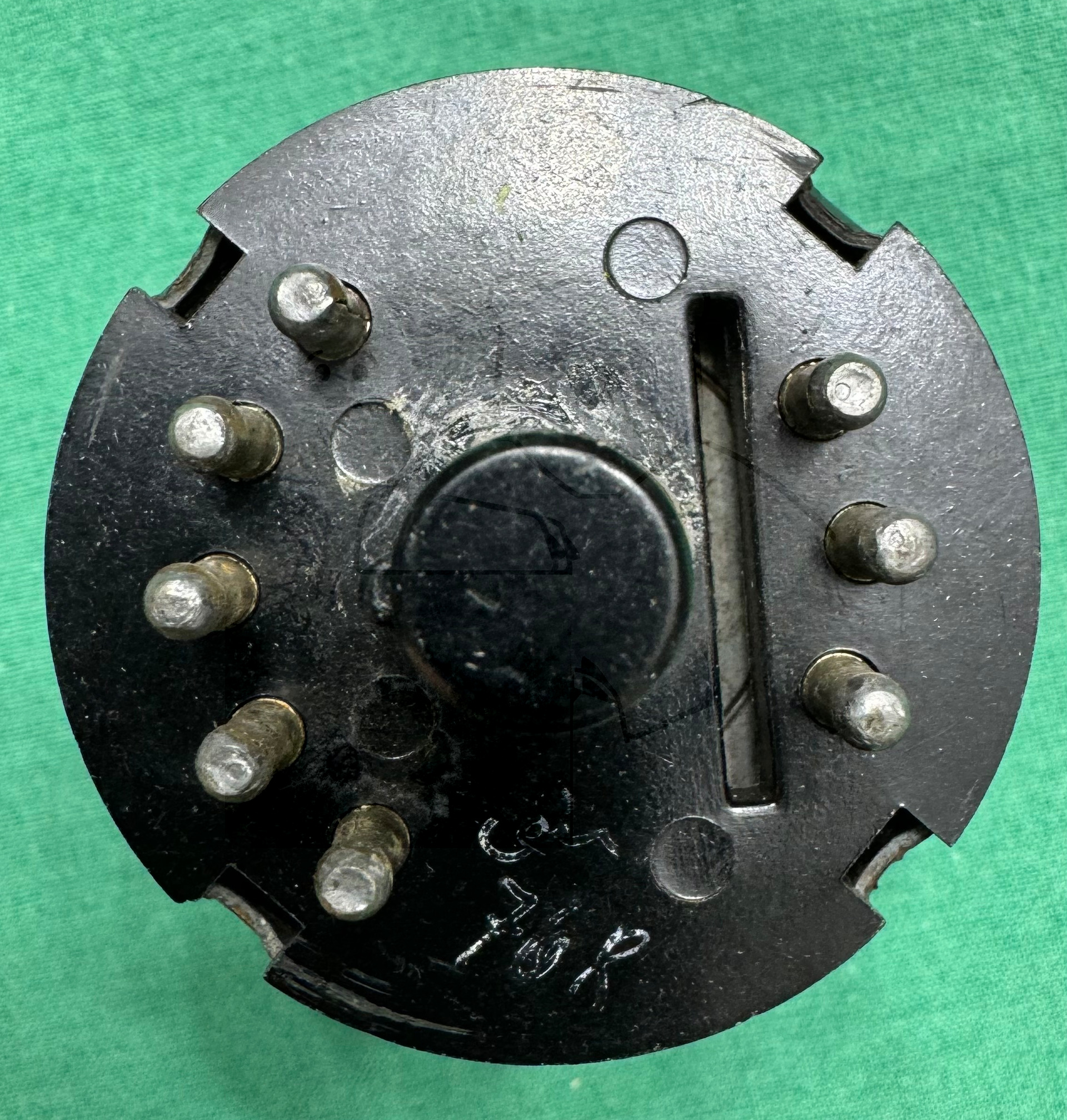

Röhre EF14S #8404 Bild 3
