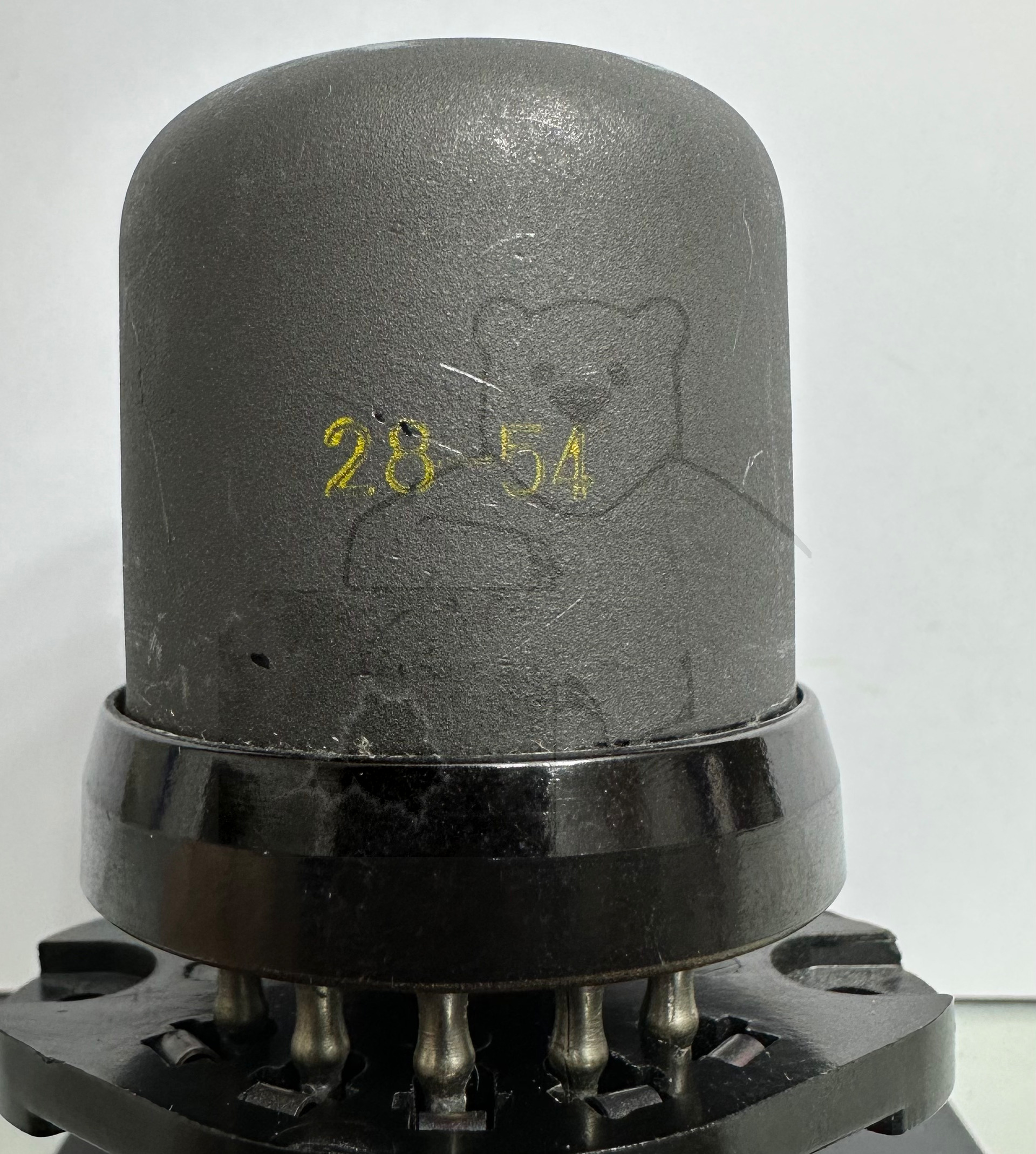

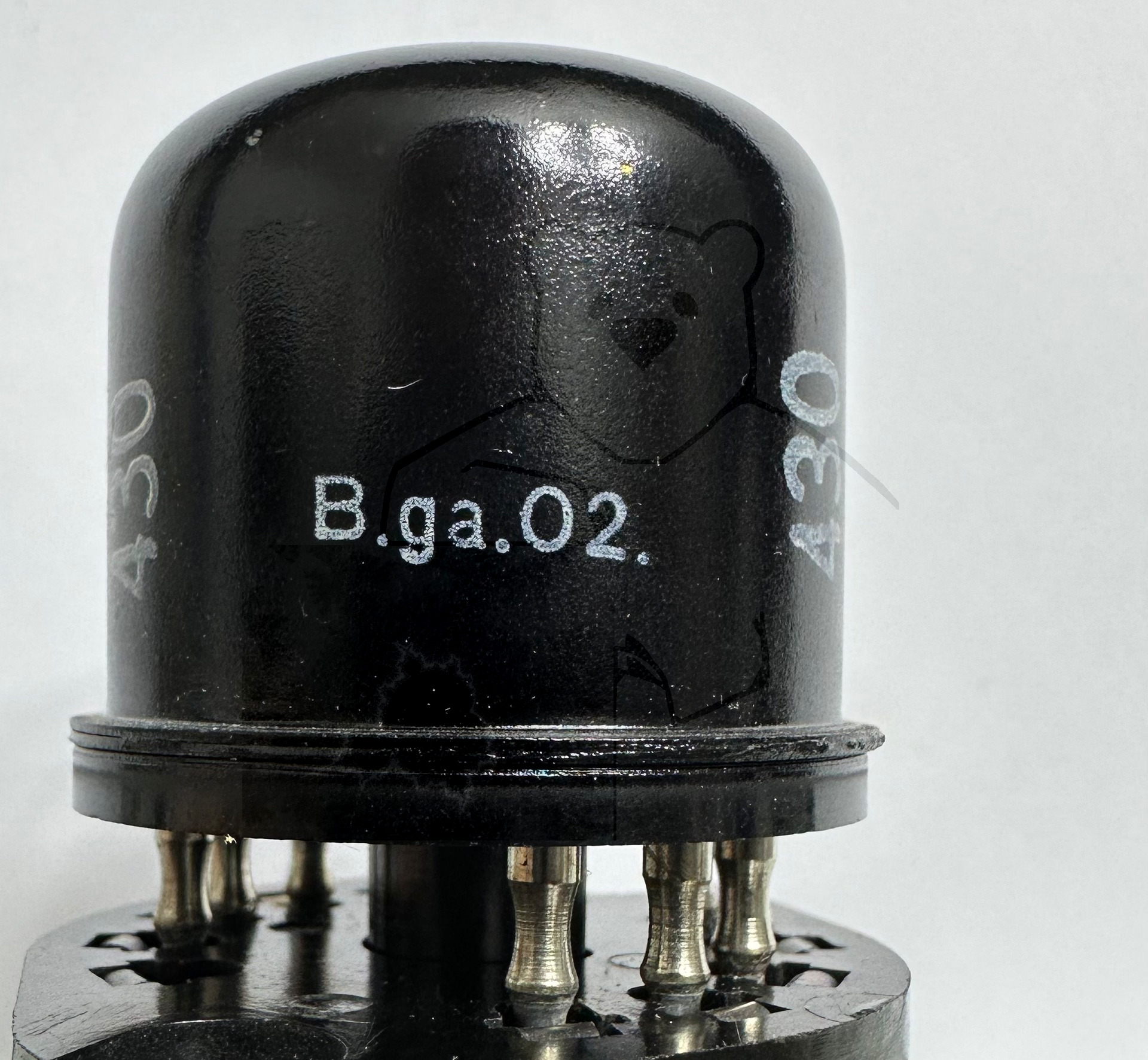

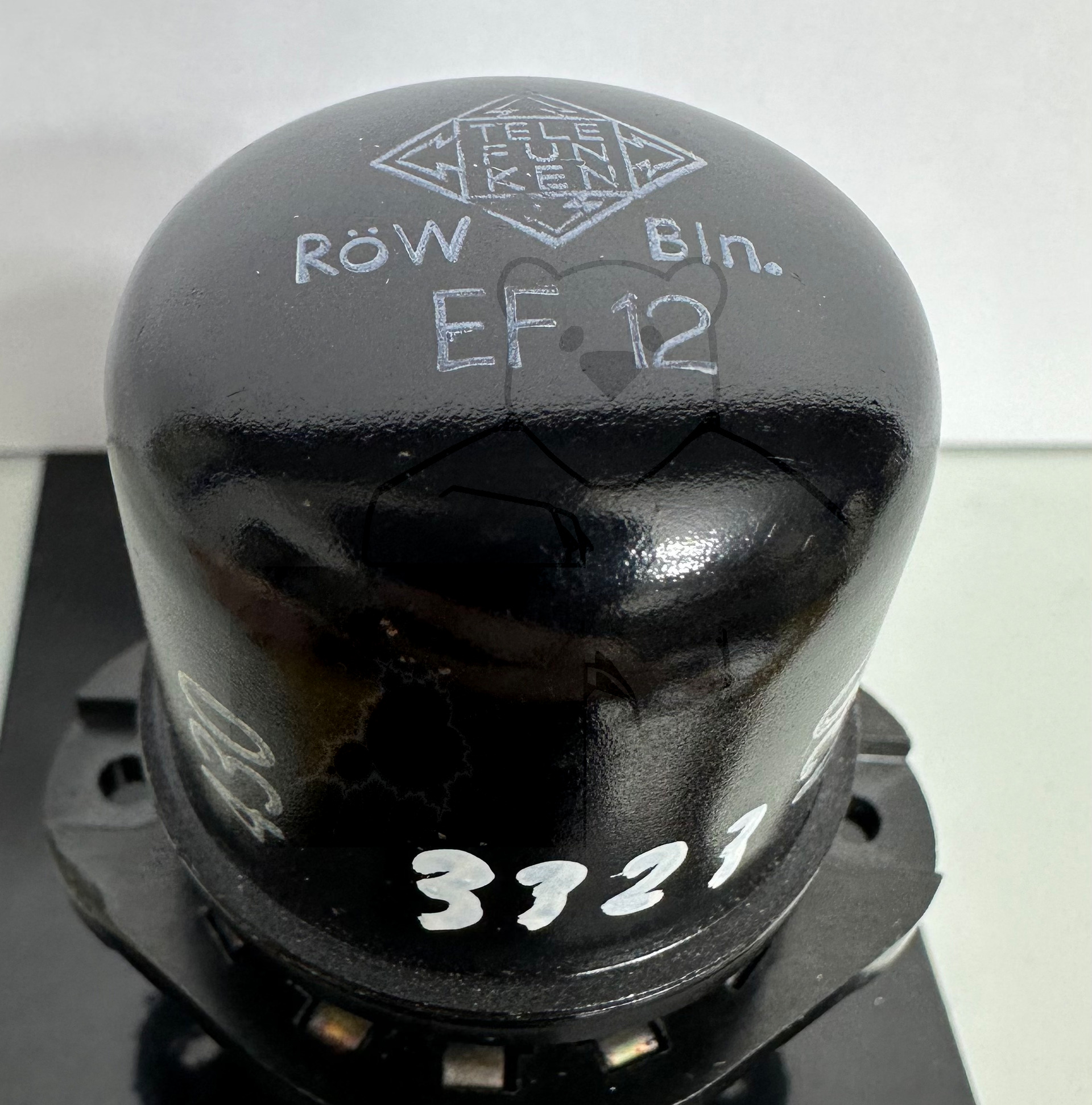

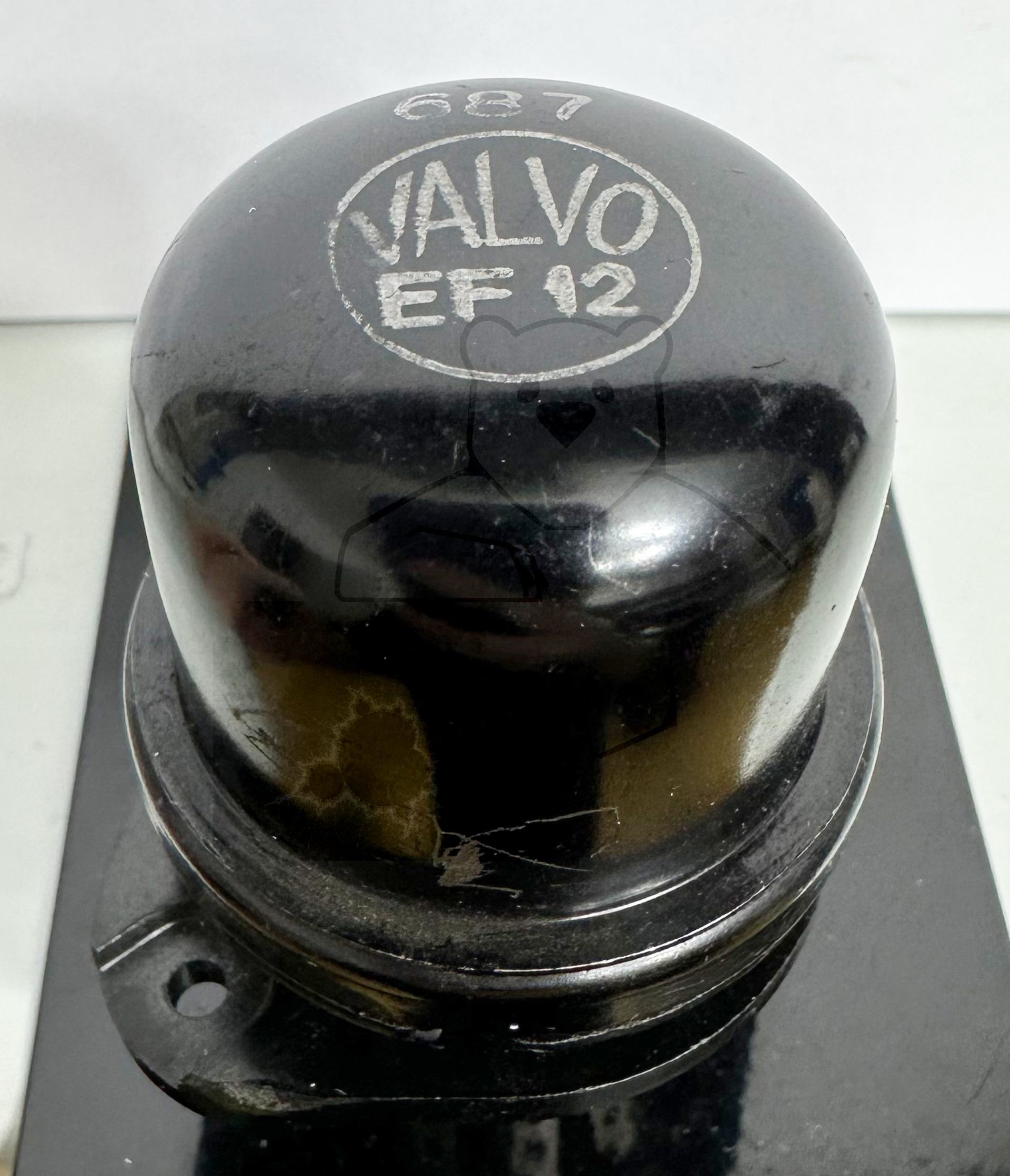

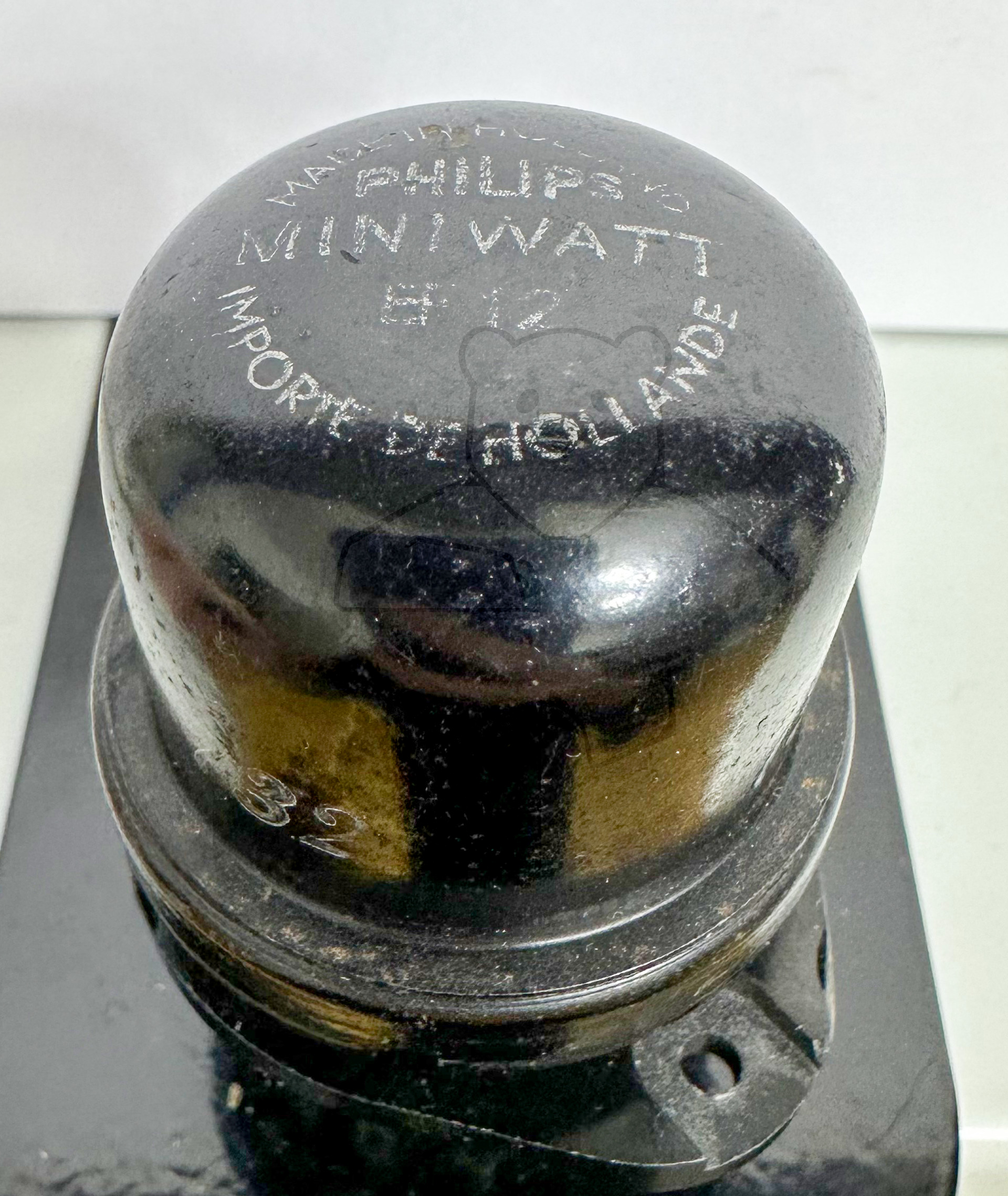

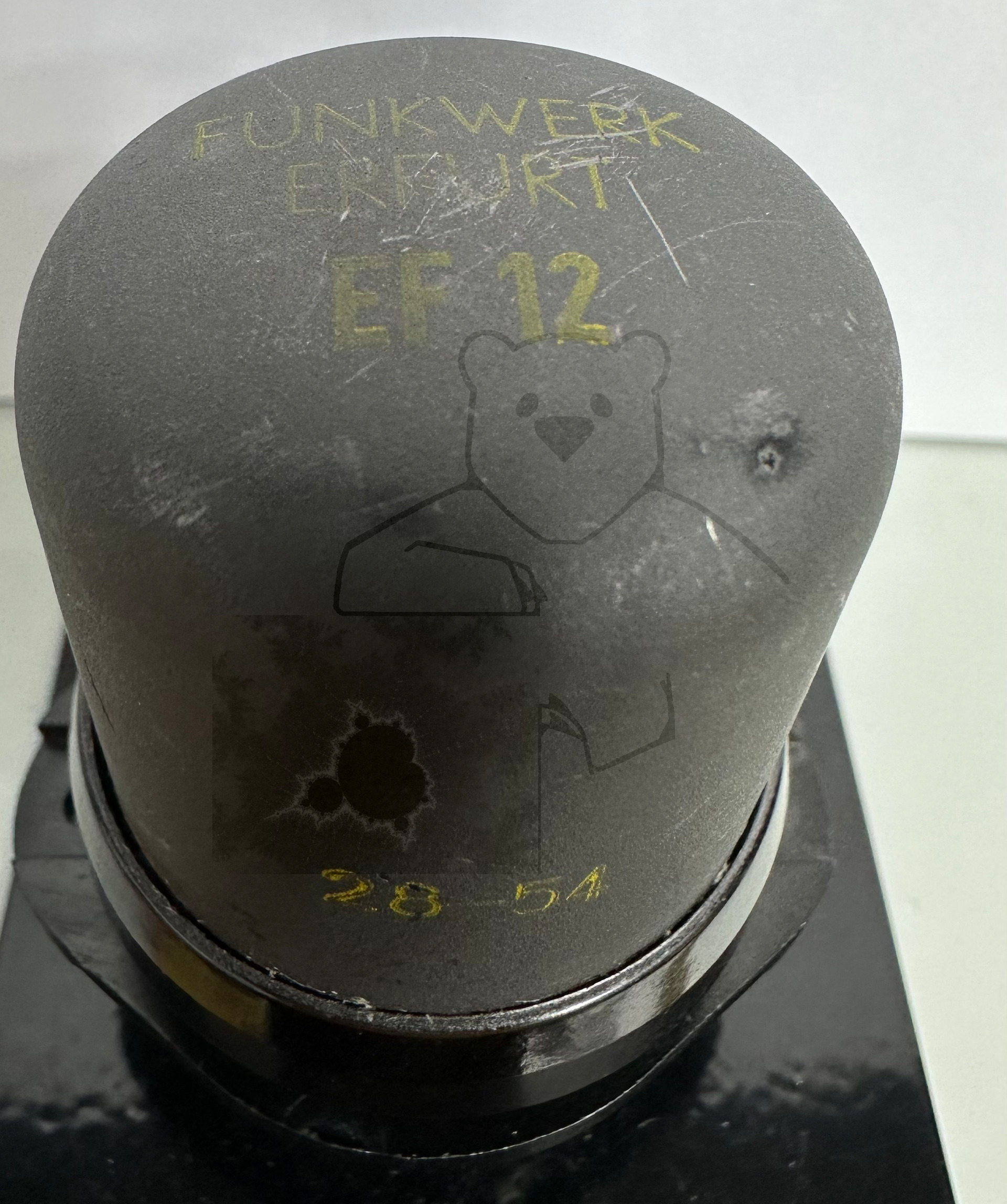

Daten und Bilder der Röhre: EF12

🔎 Beschreibung der Röhre: EF12

Name	EF12
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Die mikrofoniearme Variante der EF12 ist die → EF12k
Letzte Änderung	05.02.2023 08:53:10

🔎 Beschreibung der Systeme für die Röhre: EF12

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF12

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF12
Anwendung EF12 Funkschau.pdf (530 kB)
Anwendung EF12 Funkwerk Röhren Dokumente.pdf (5535 kB)
Datenblatt EF12 Philips.pdf (47 kB)
Datenblatt EF12 RFT.pdf (89 kB)
Datenblatt EF12 Spez.pdf (104 kB)
Datenblatt EF12 Telefunken.pdf (316 kB)
Pruefkarte EF12 EF12 Spez - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)
Pruefkarte EF12 EF12spez - Funke W19 Roehrenpruefer.pdf (163 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
