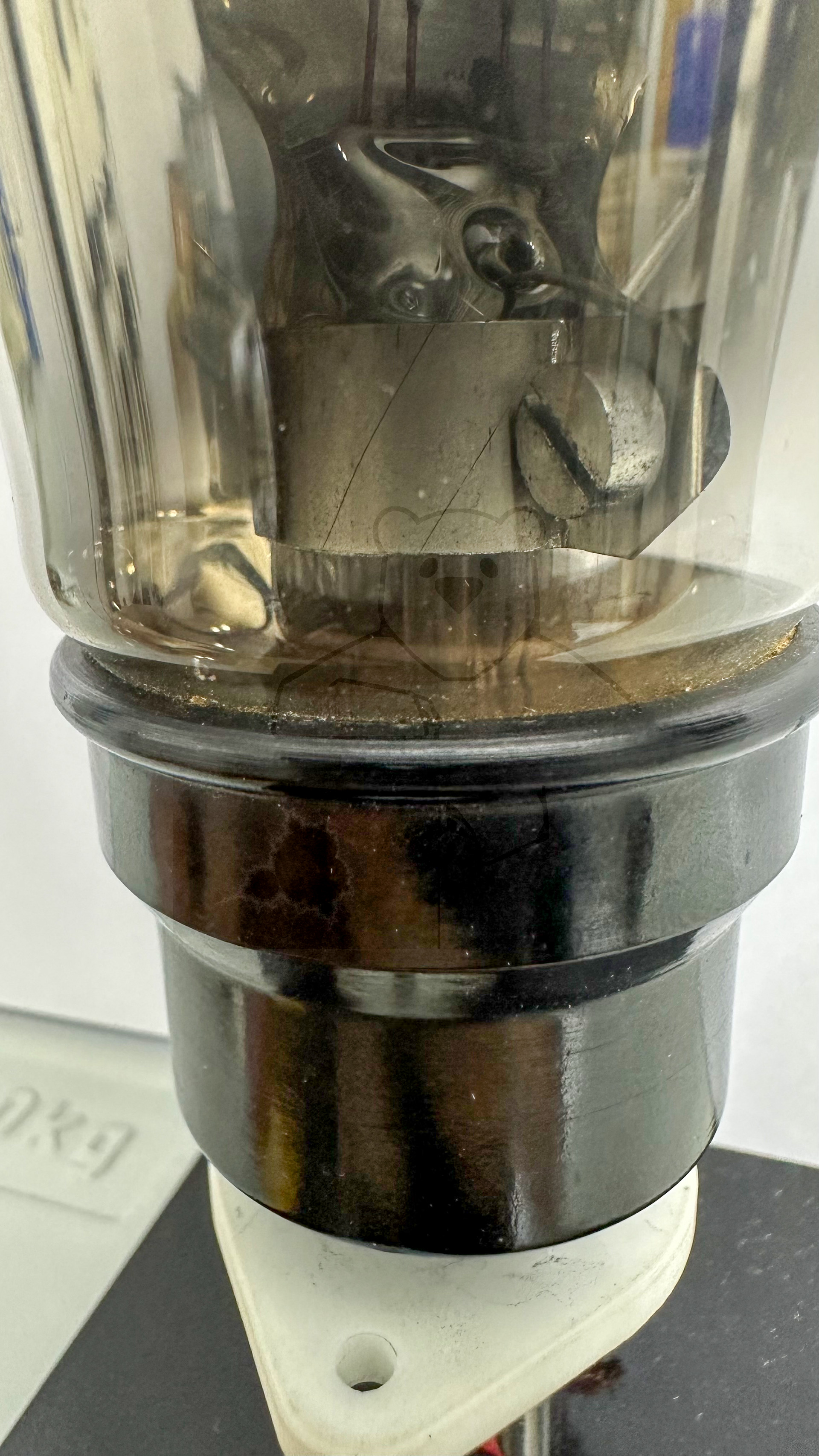

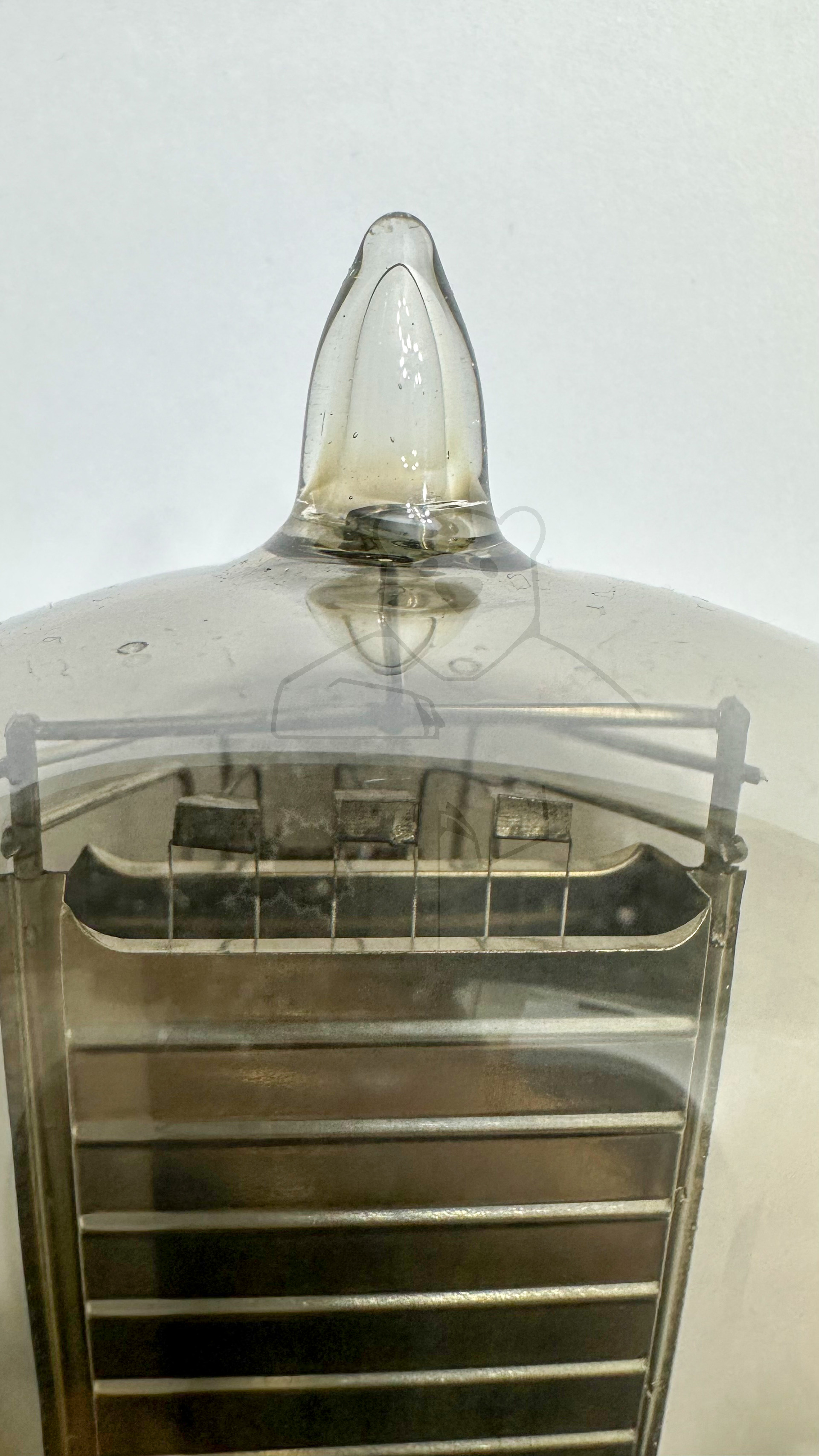

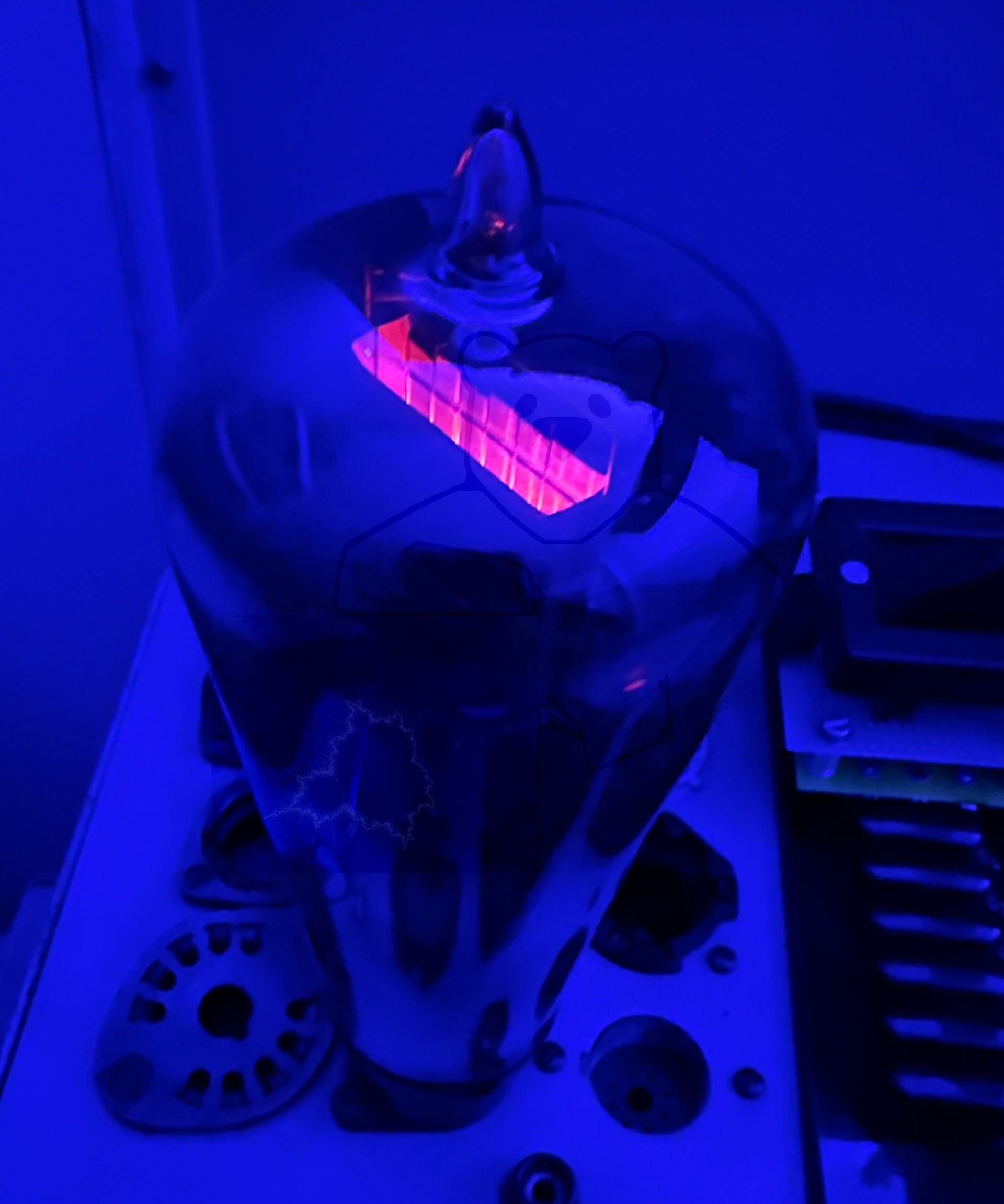

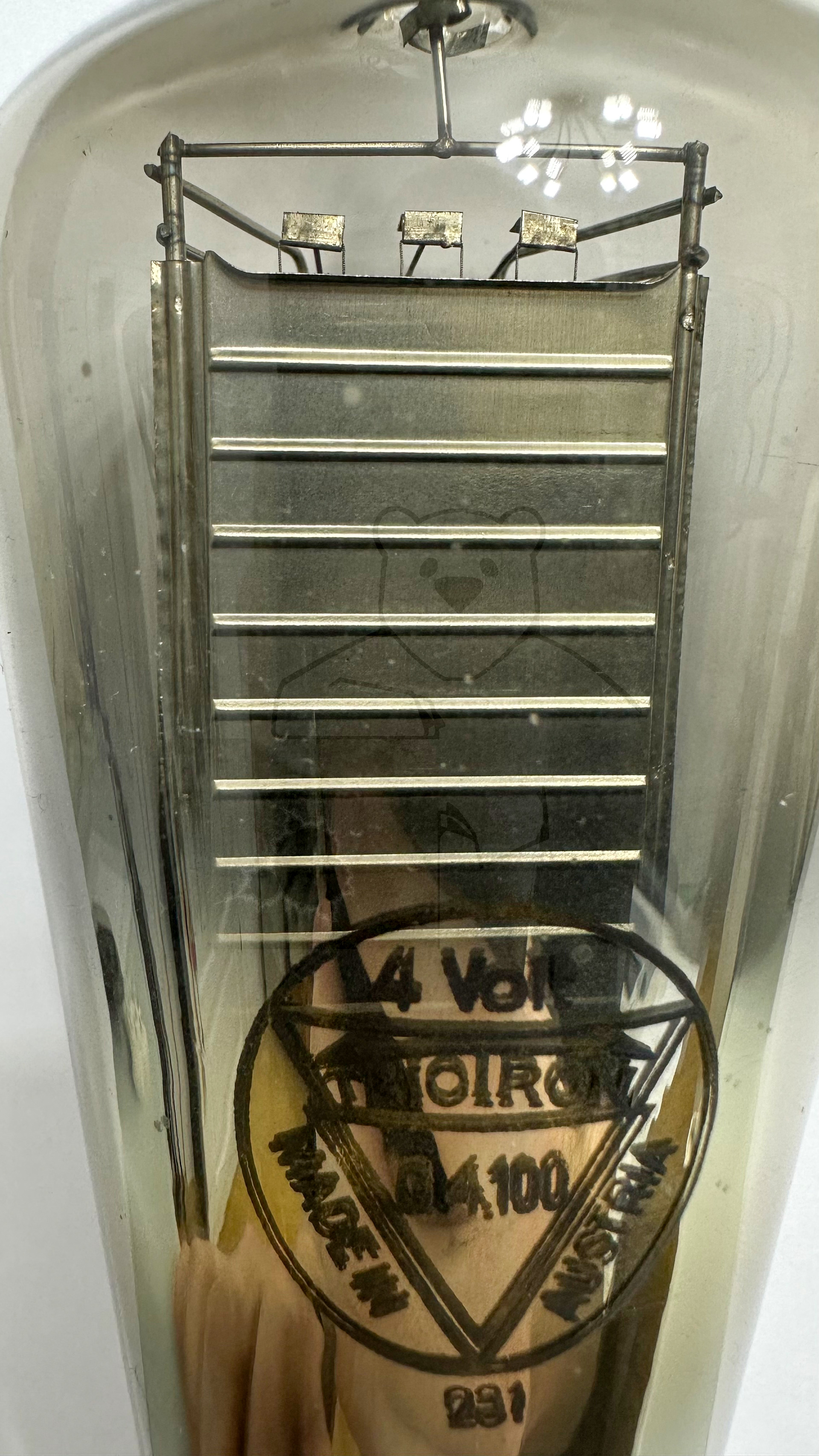

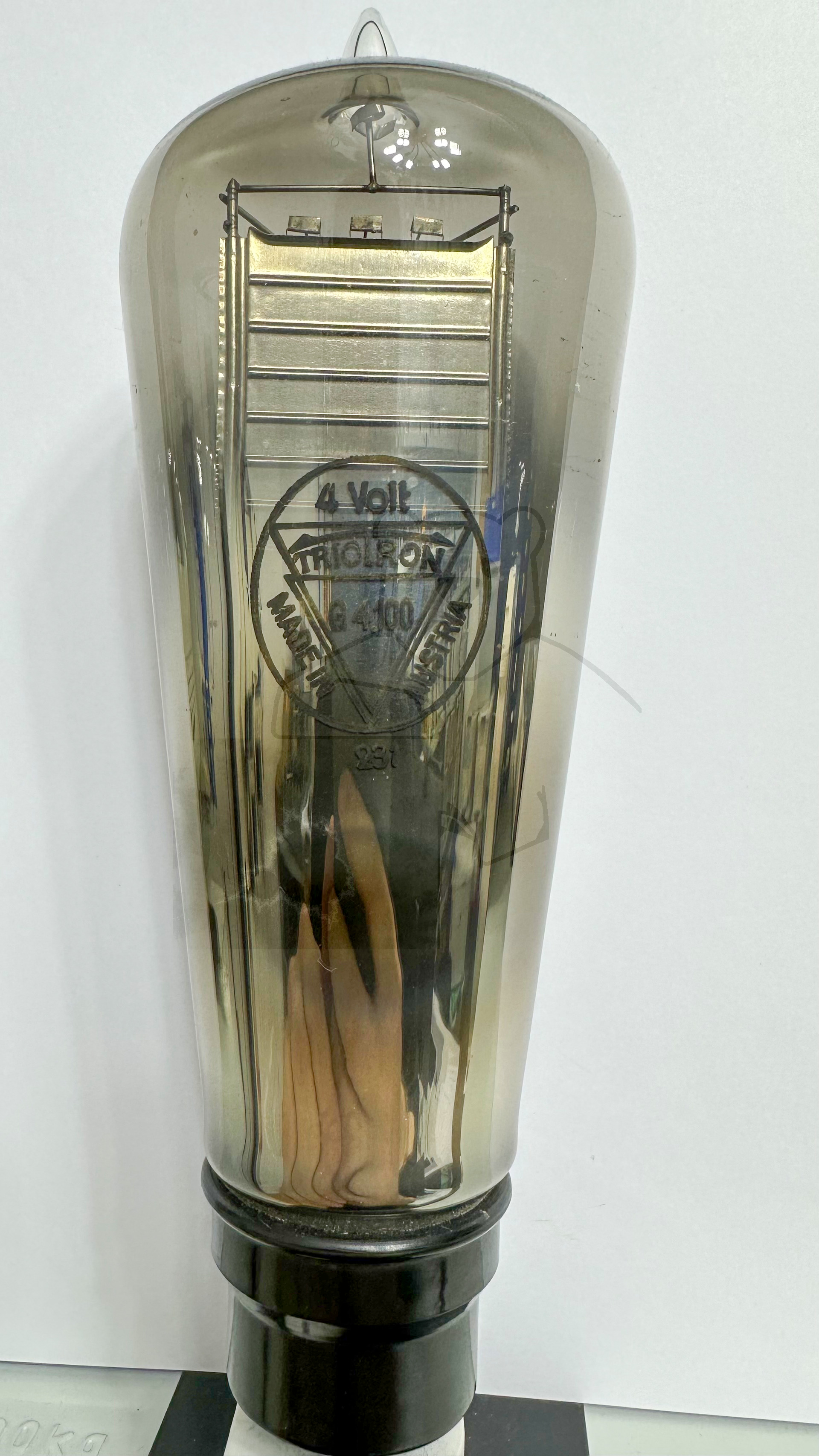

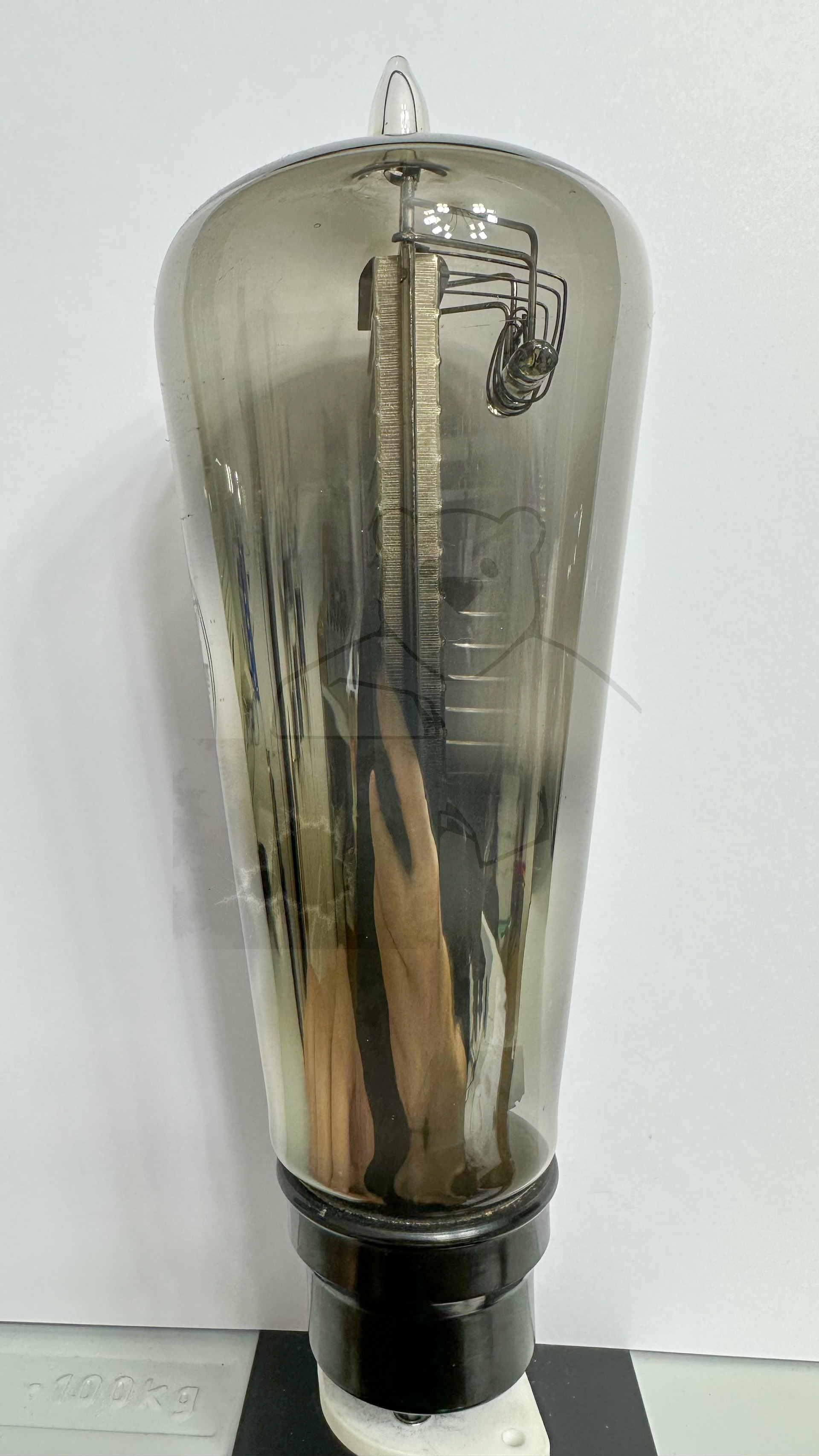

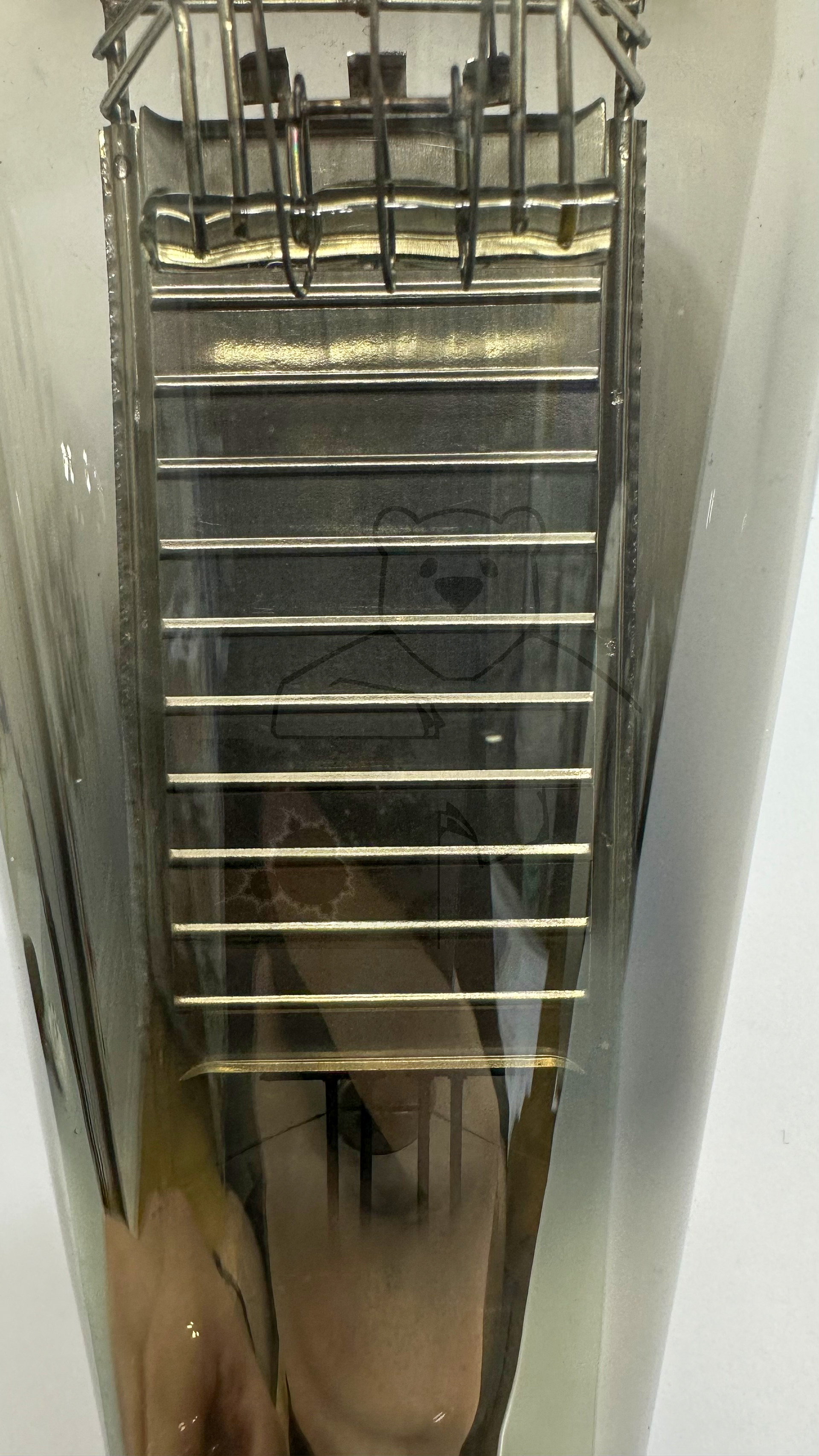

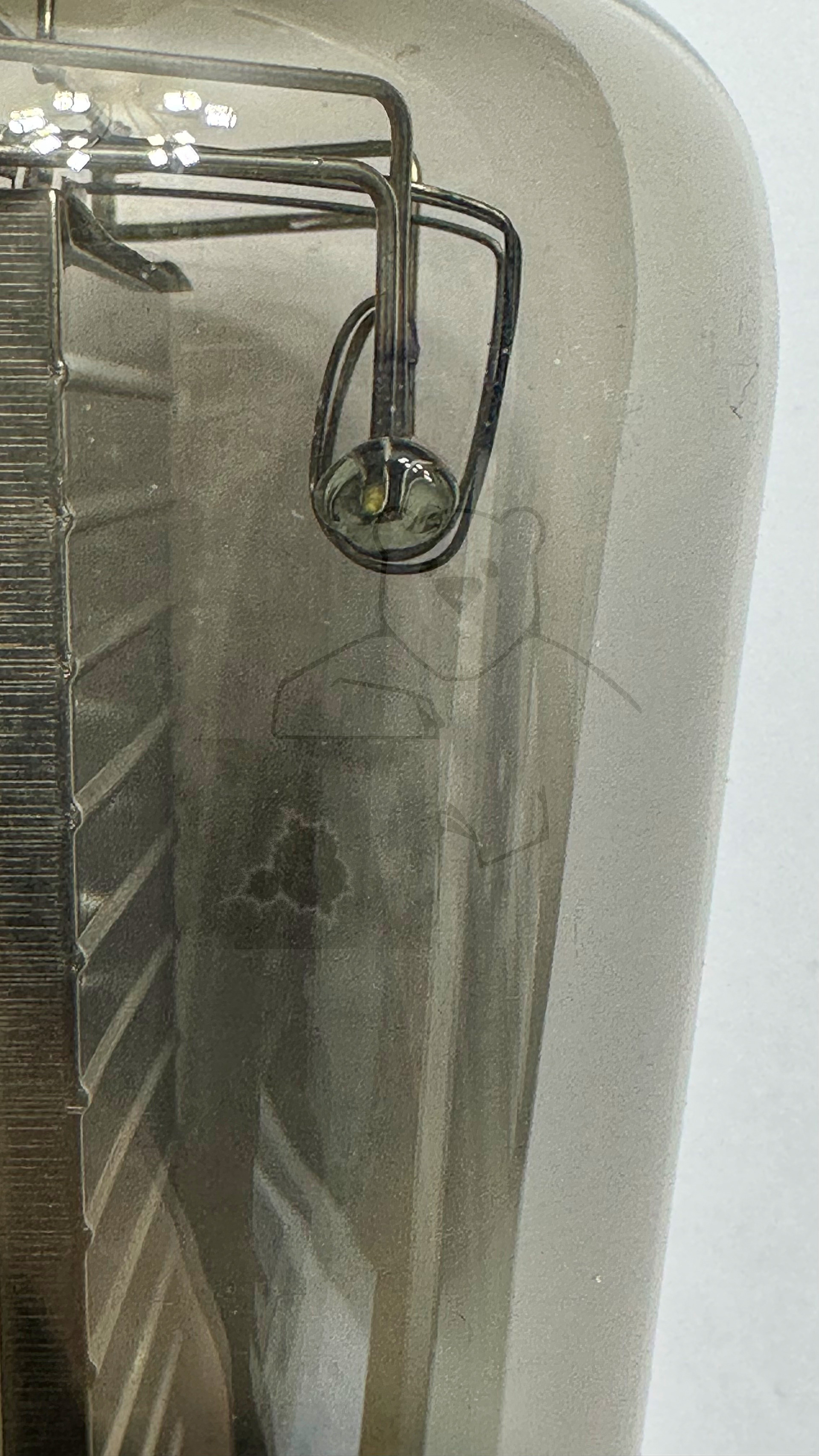

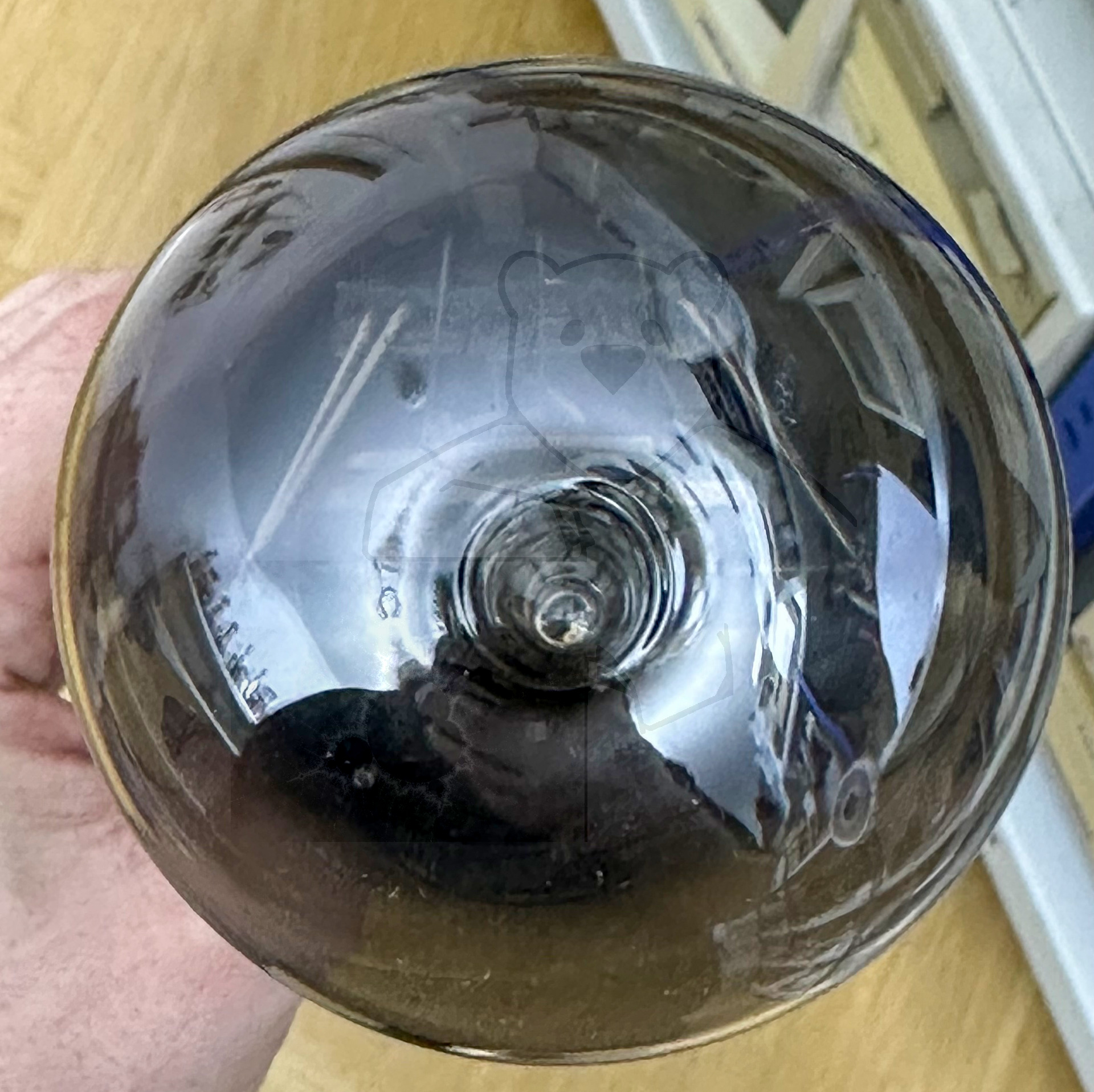

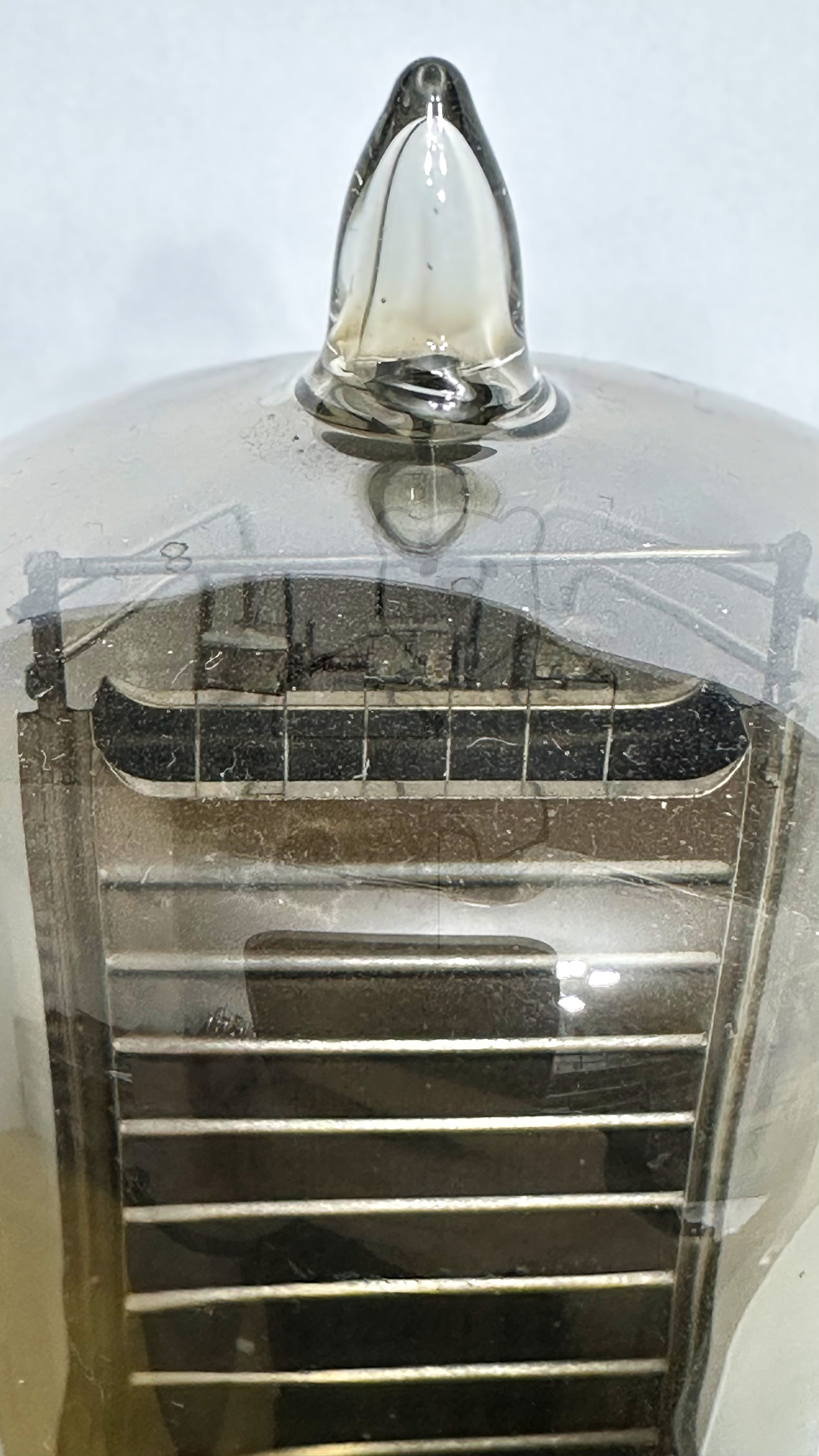

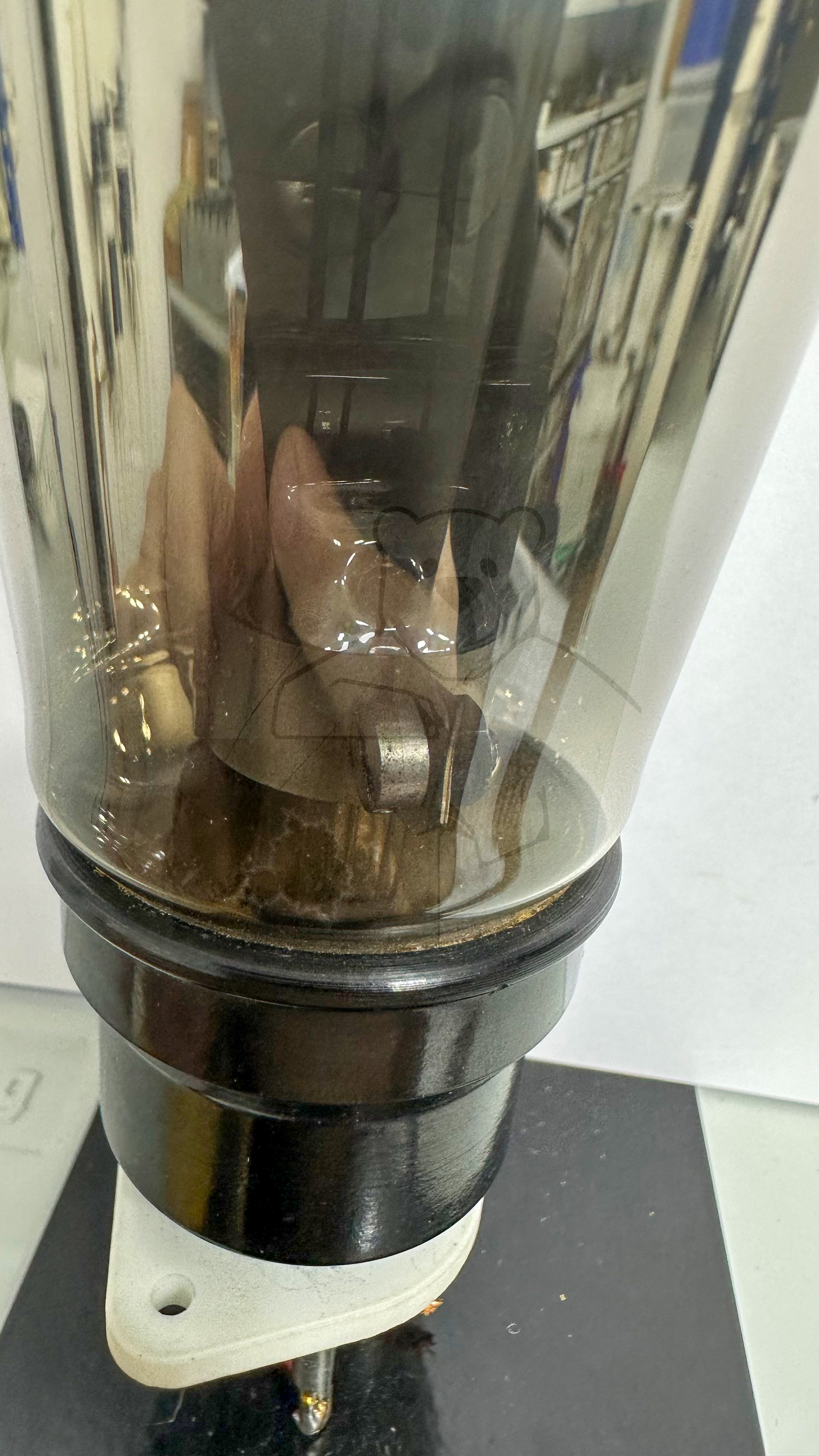

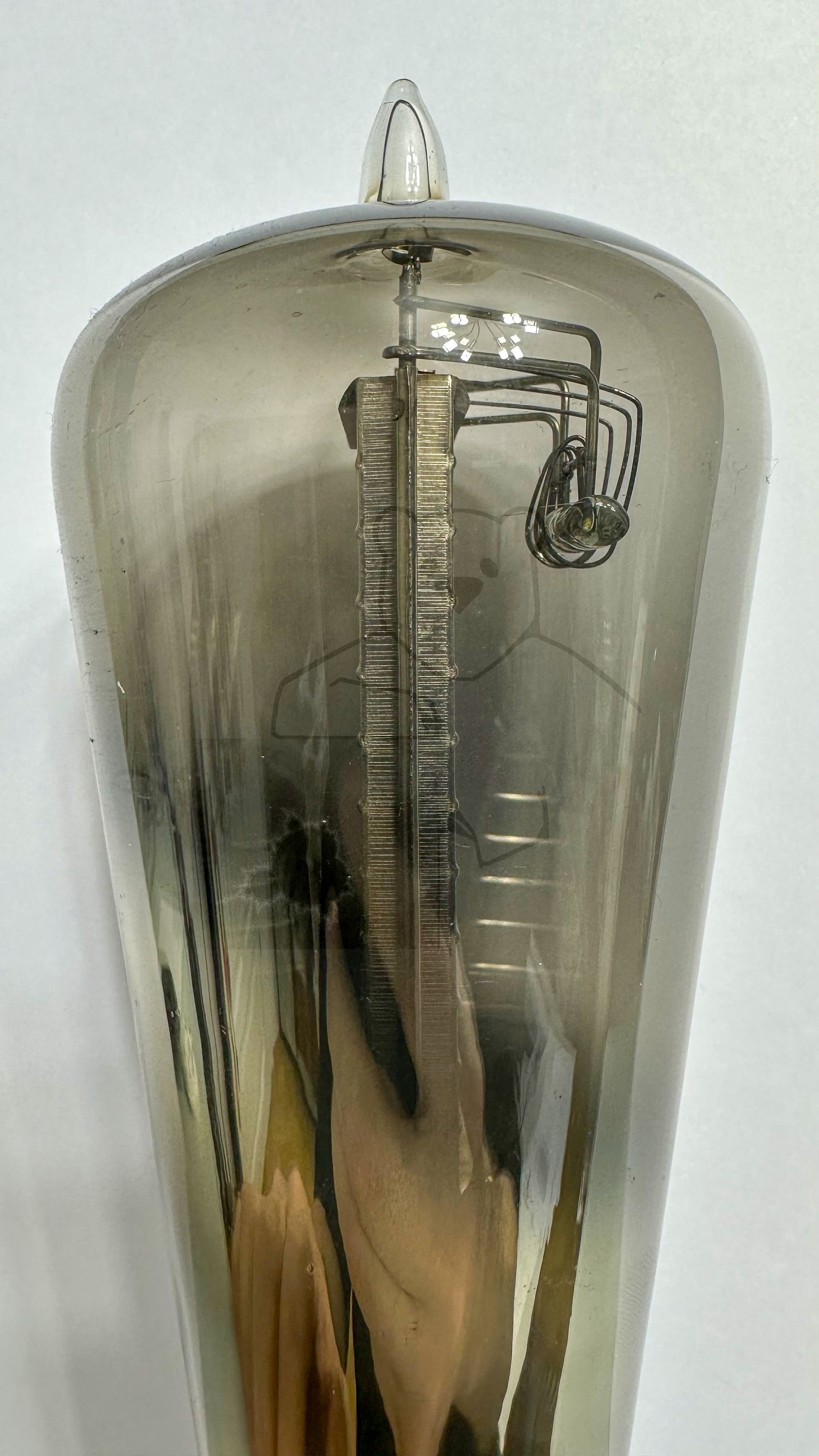

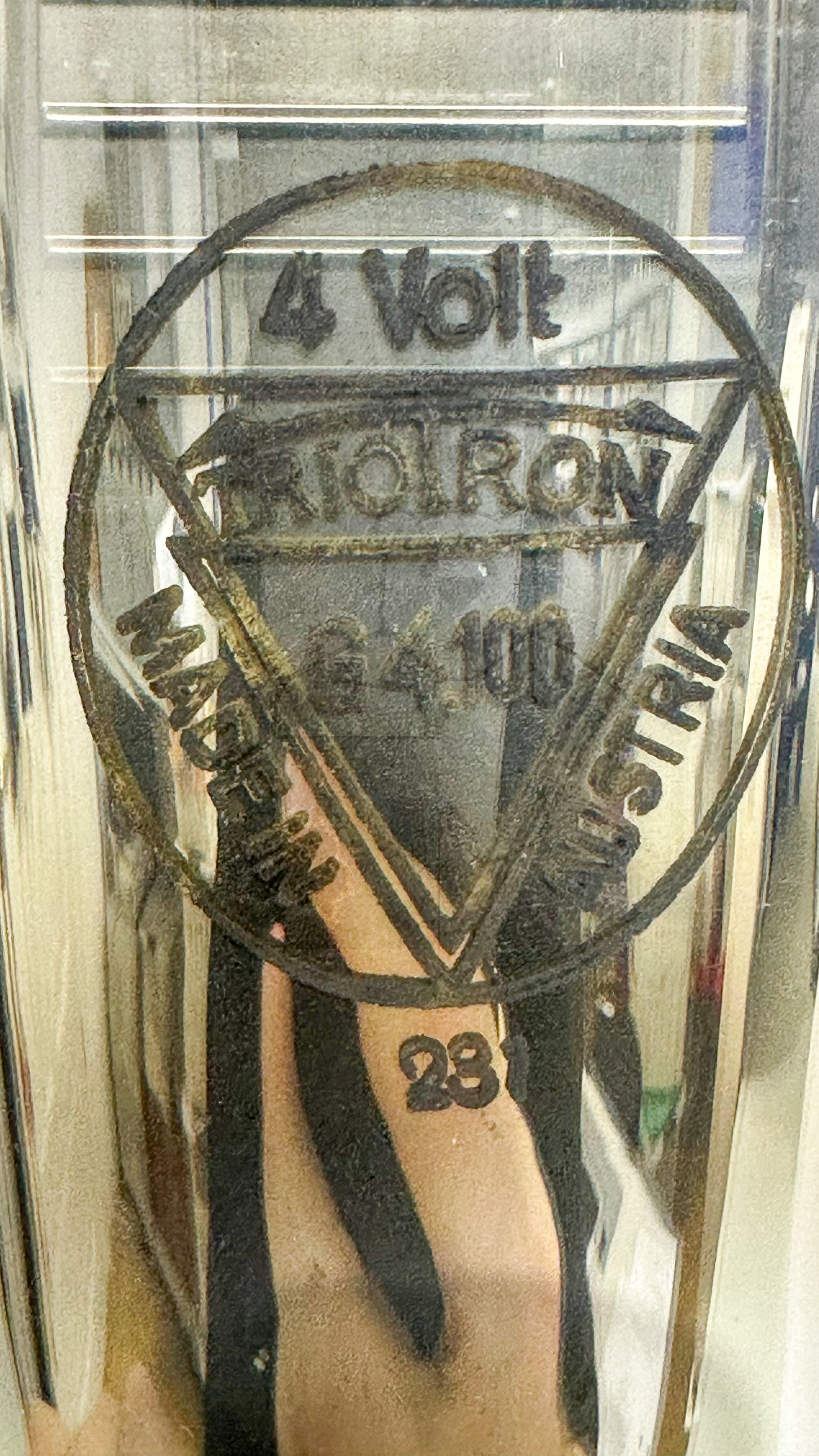

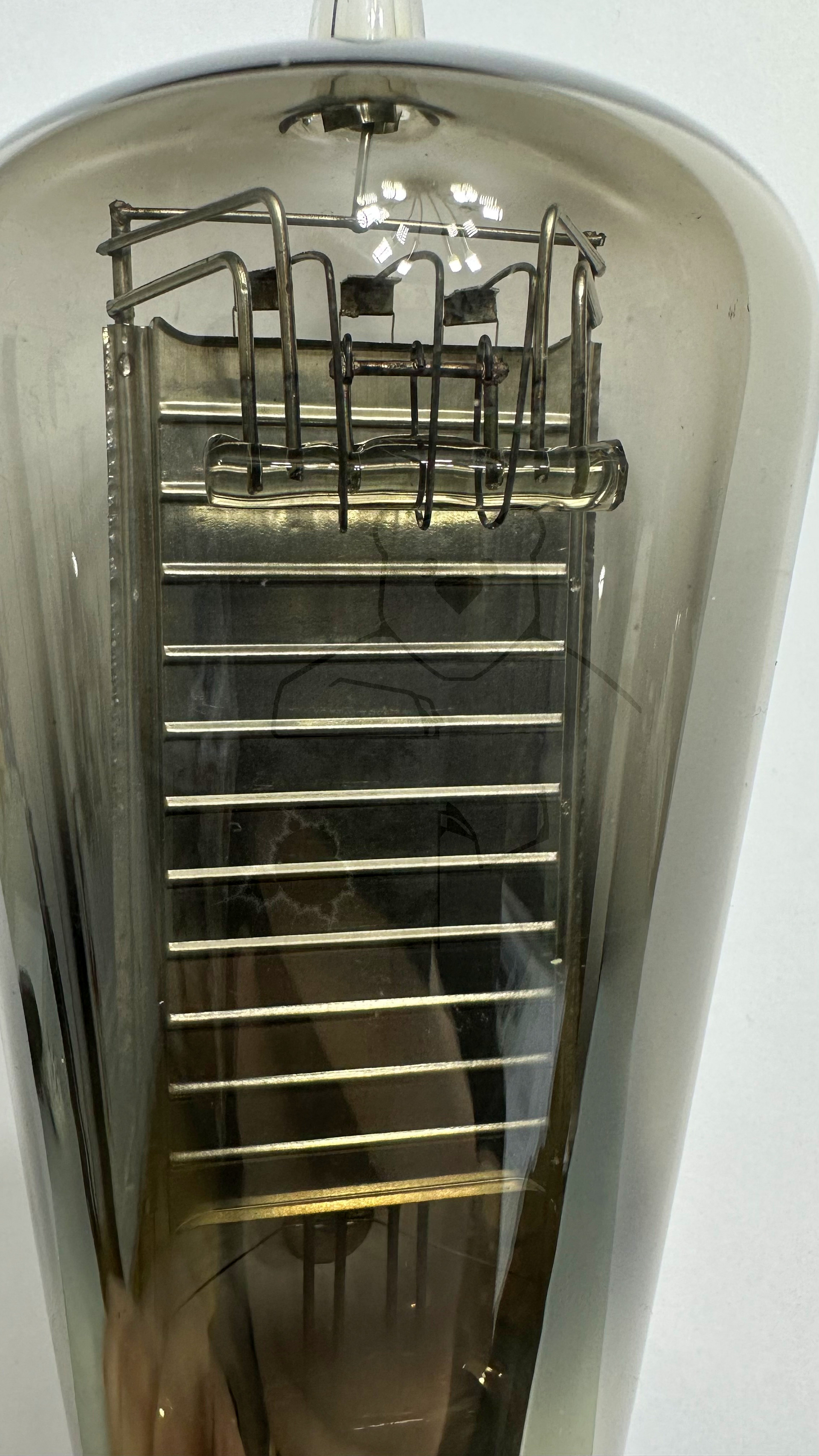

Daten und Bilder der Röhre: G4100

🔎 Beschreibung der Röhre: G4100 Inventarnummer: 08249

Name	→ G4100 📺 Mit Video
Vergleichsname	1832 → 4G1000 → G1404 G4205 → RGN1404 V4200
Hersteller	→ Triotron Radio
Heizspannung (Volt)	4
Heizstrom (Ampère)	2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp	Dies ist der Vergleichtyp zur → RGN1404. Die max. Anodenspannung ist laut Datenblatt aber nur 700 Volt bei 100mA. Danke an Konstantin Grigoriadis für das Datenblatt.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L19a

🔎 Beschreibung der Systeme für die Röhre: G4100

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

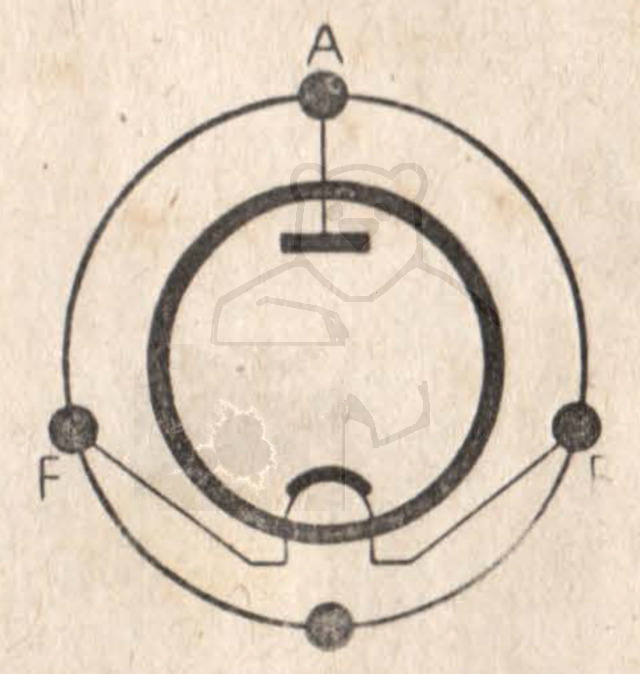

🔎 Sockelschaltung der G4100

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu G4100

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/ztk5xoJCbxE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: G4100
Datenblatt RGN1404 Telefunken.pdf (127 kB)
Pruefkarte RGN1404 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Kurzdatenblatt TrioTron Valves 1934 Range.pdf (348 kB)
