Daten und Bilder der Röhre: G1404

🔎 Beschreibung der Röhre: G1404

Name	G1404
Vergleichsname	1832 → 4G1000 → G4100 G4205 → RGN1404 V4200
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.

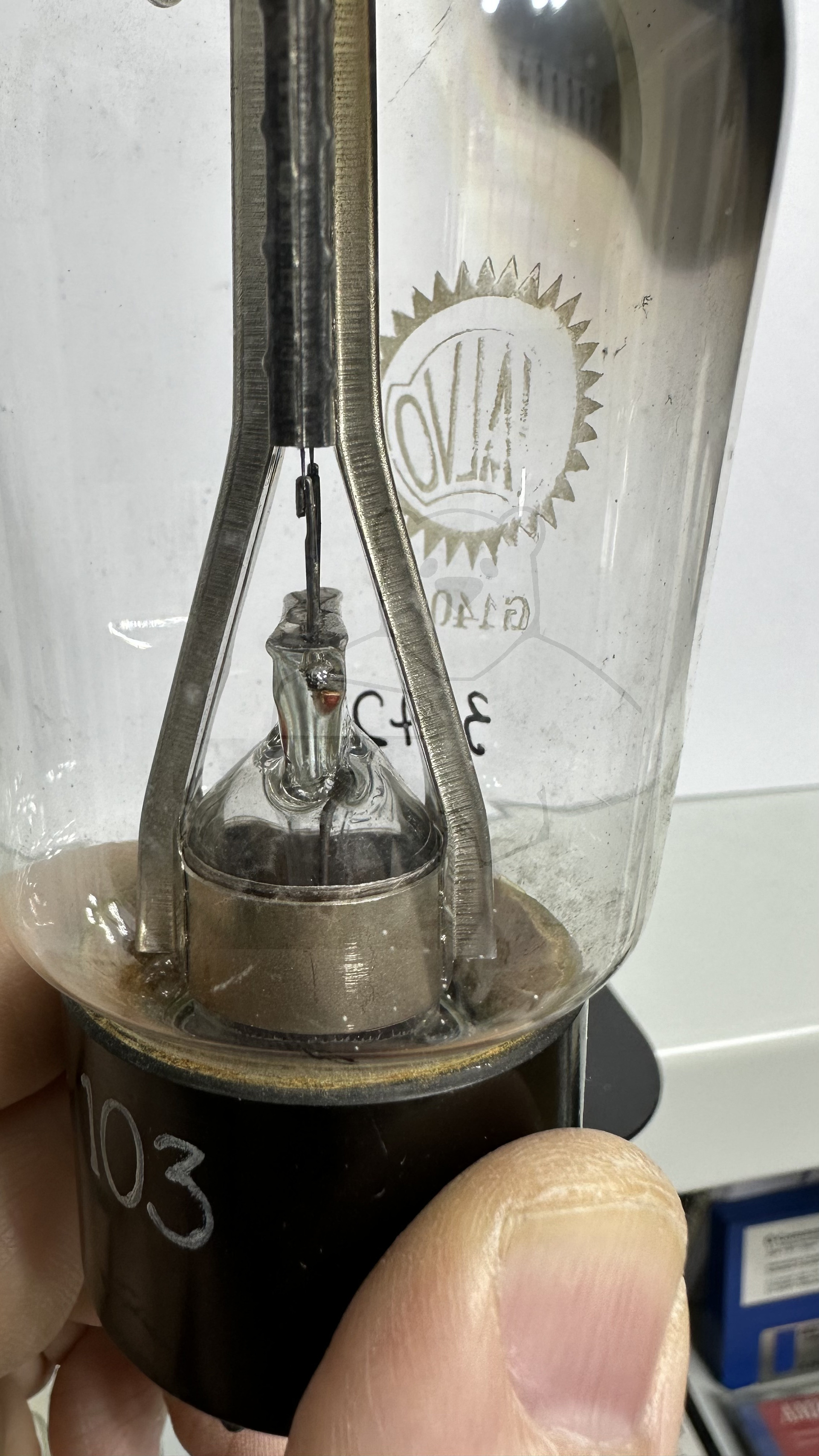

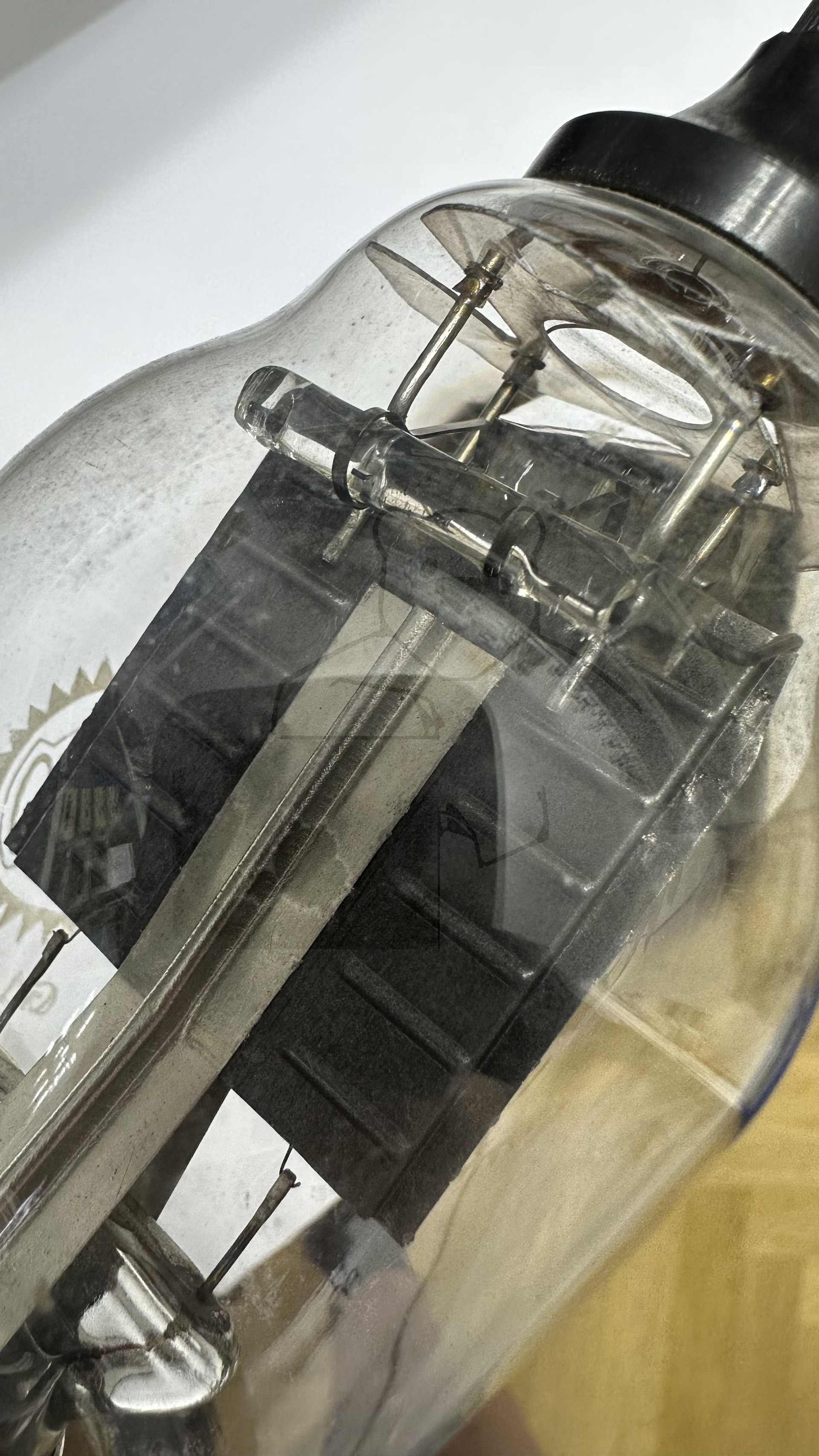

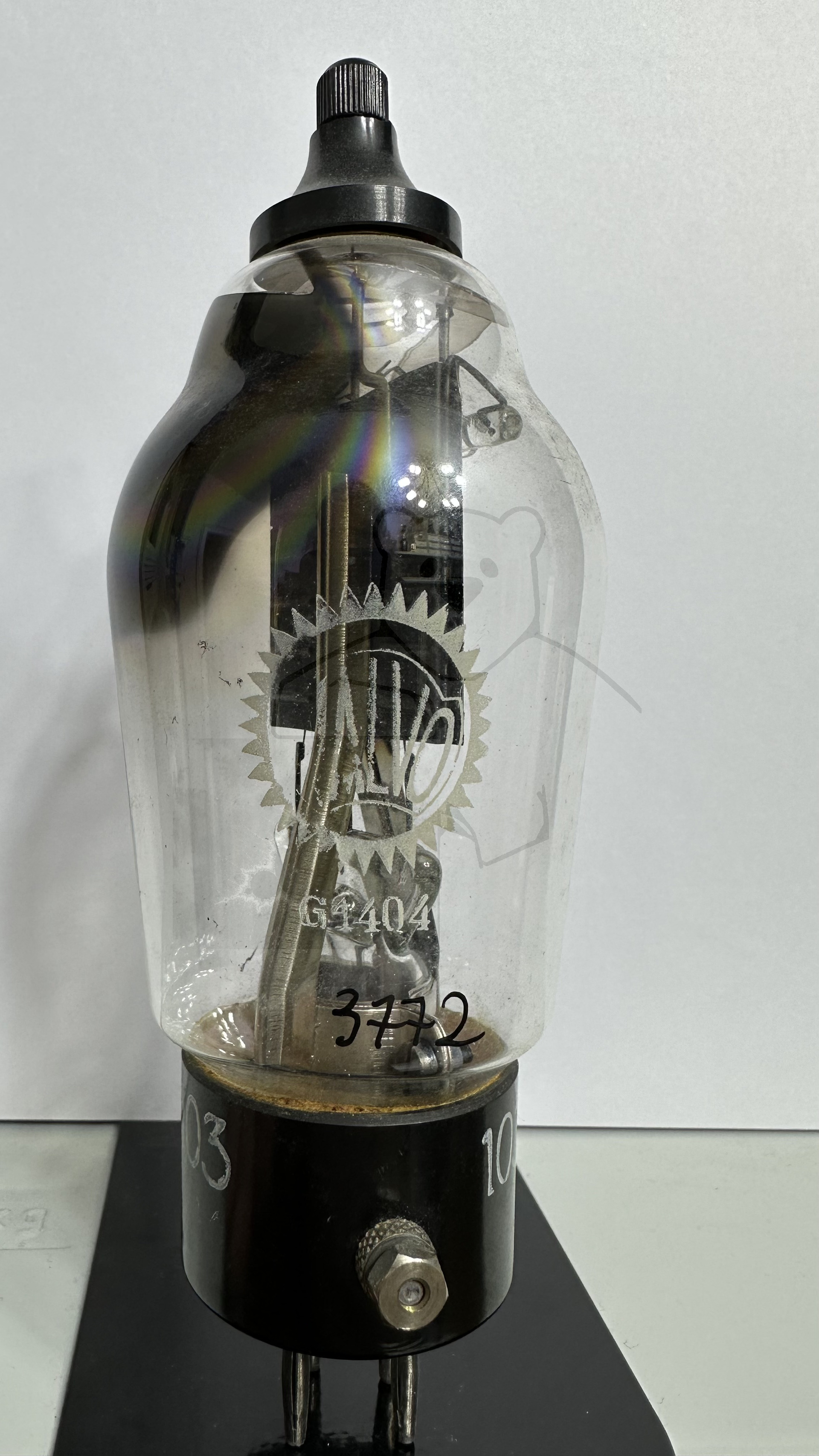

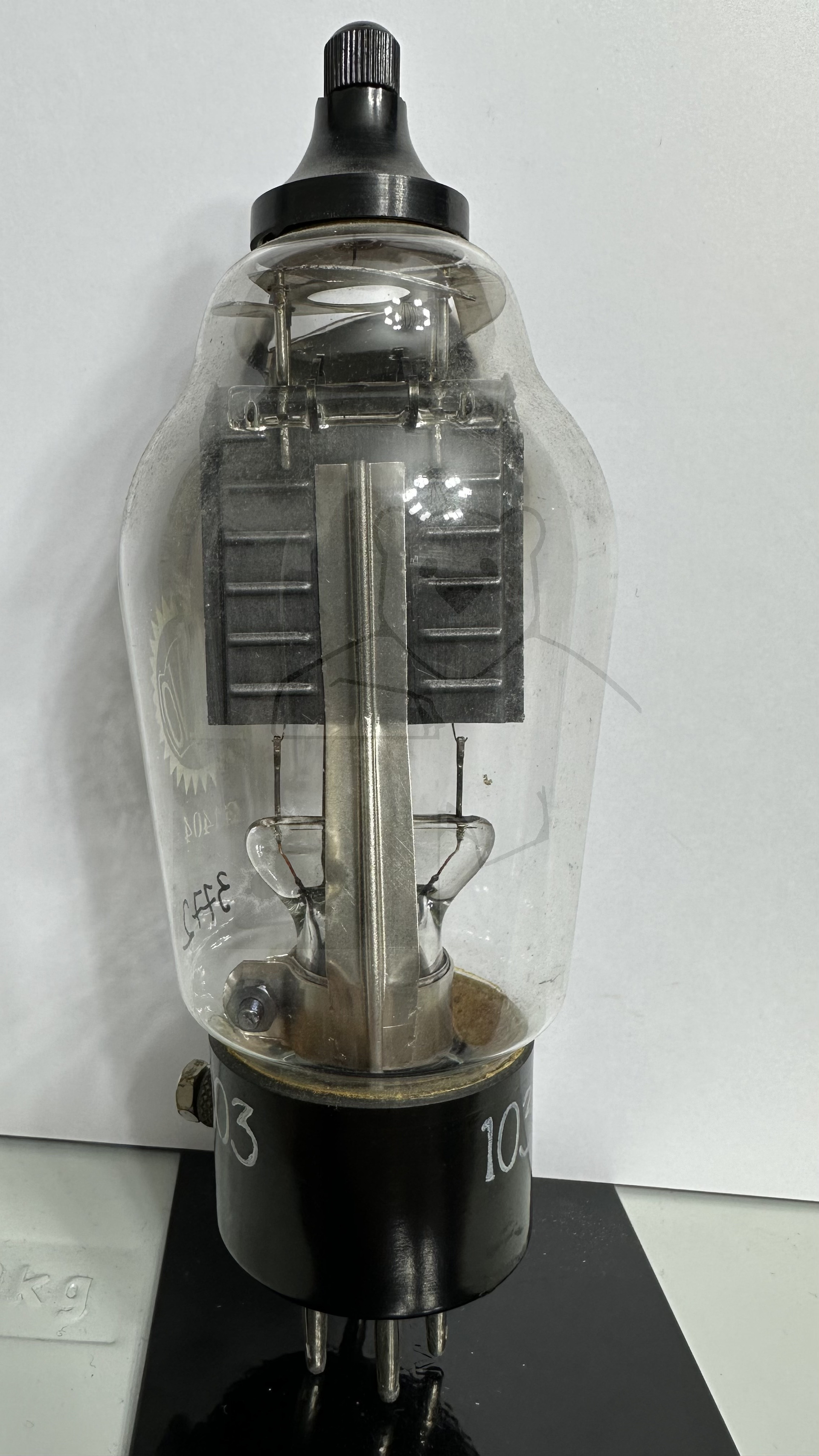

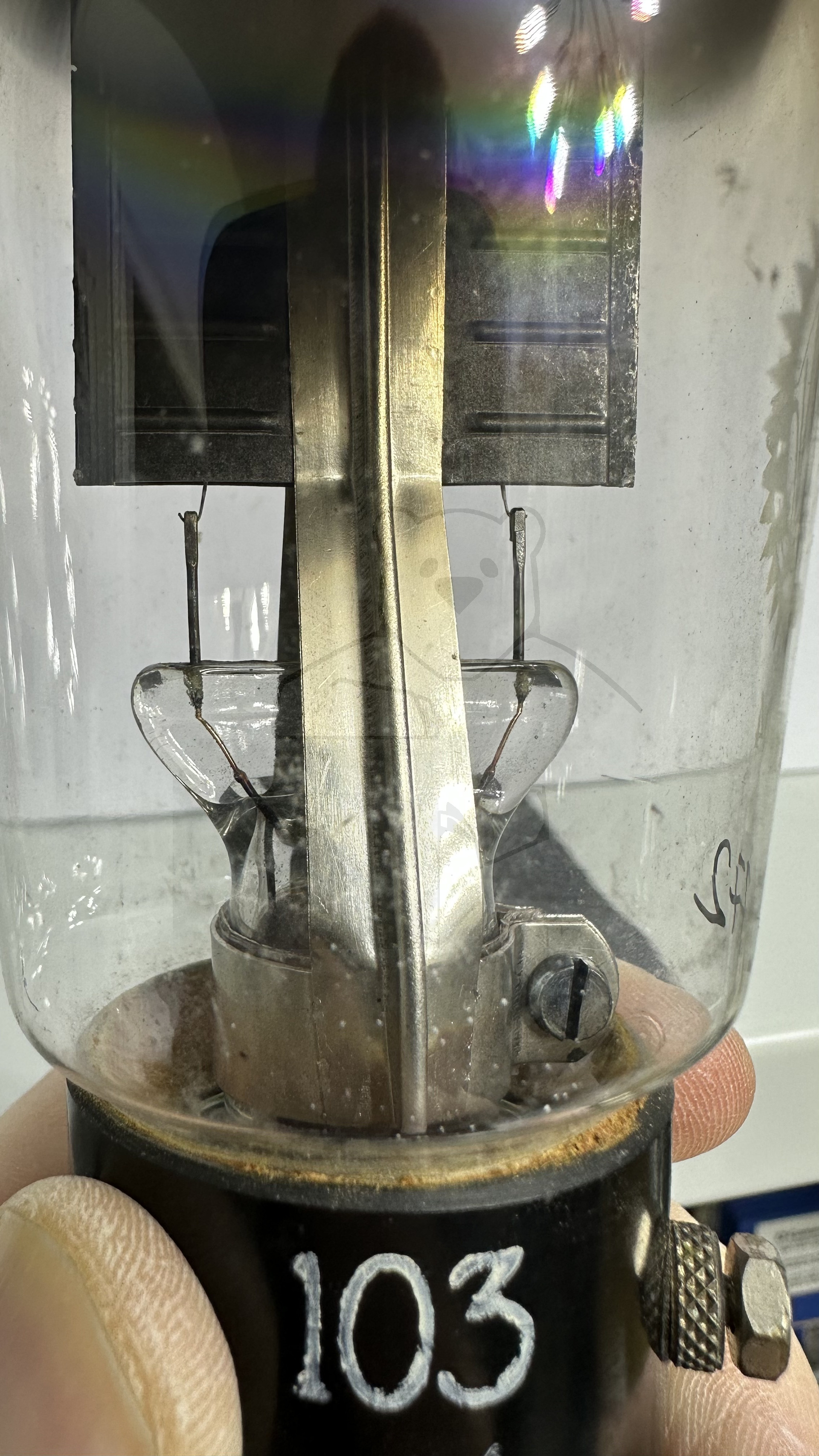

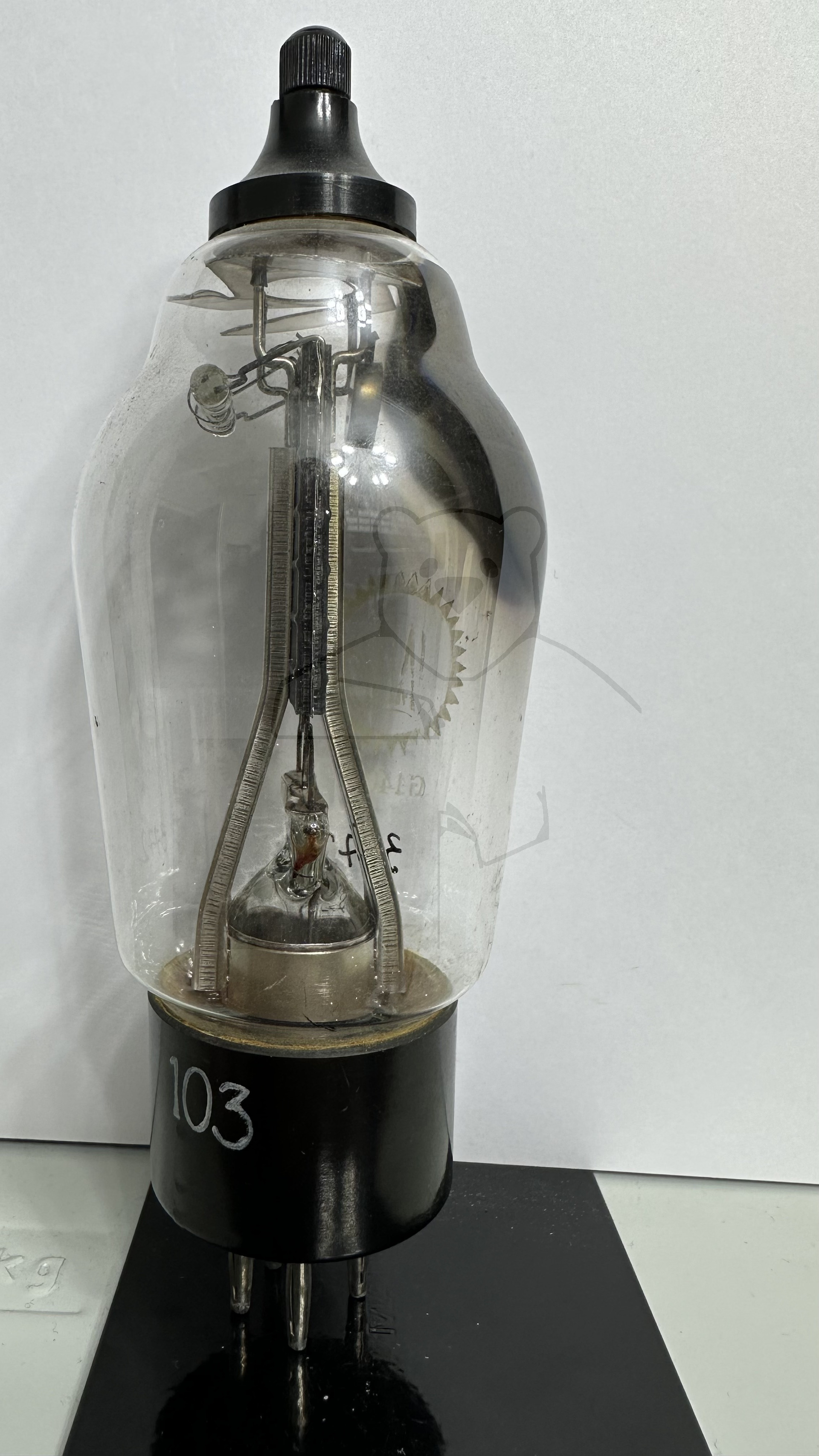

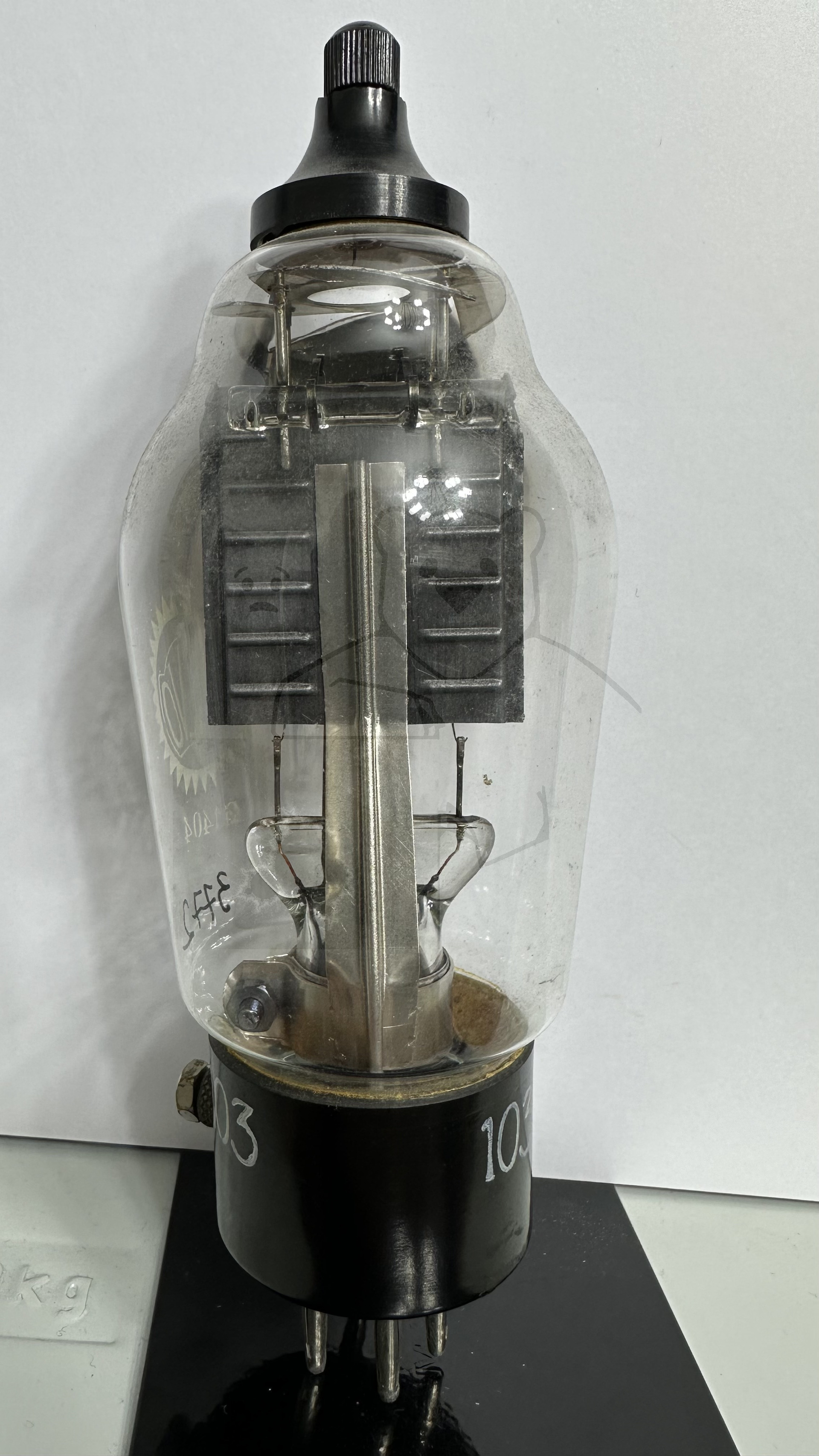

Zusätzliche Informationen	Es gab zwei Bauformen der RGN1404. Die 'kompakte' mit dem Anodenanschluß im Sockel, sowie eine mit Anodenkappe. Eine Besonderheit der Variante mit Anodenkappe ist, das diese auch über eine Seitenschraube verfügt mit der die Anodenkappe wieder mit dem Sockel verbunden werden kann.
Letzte Änderung	28.09.2023 19:57:36

🔎 Beschreibung der Systeme für die Röhre: G1404

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2 oder Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der G1404

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: G1404
Datenblatt RGN1404 Telefunken.pdf (127 kB)
