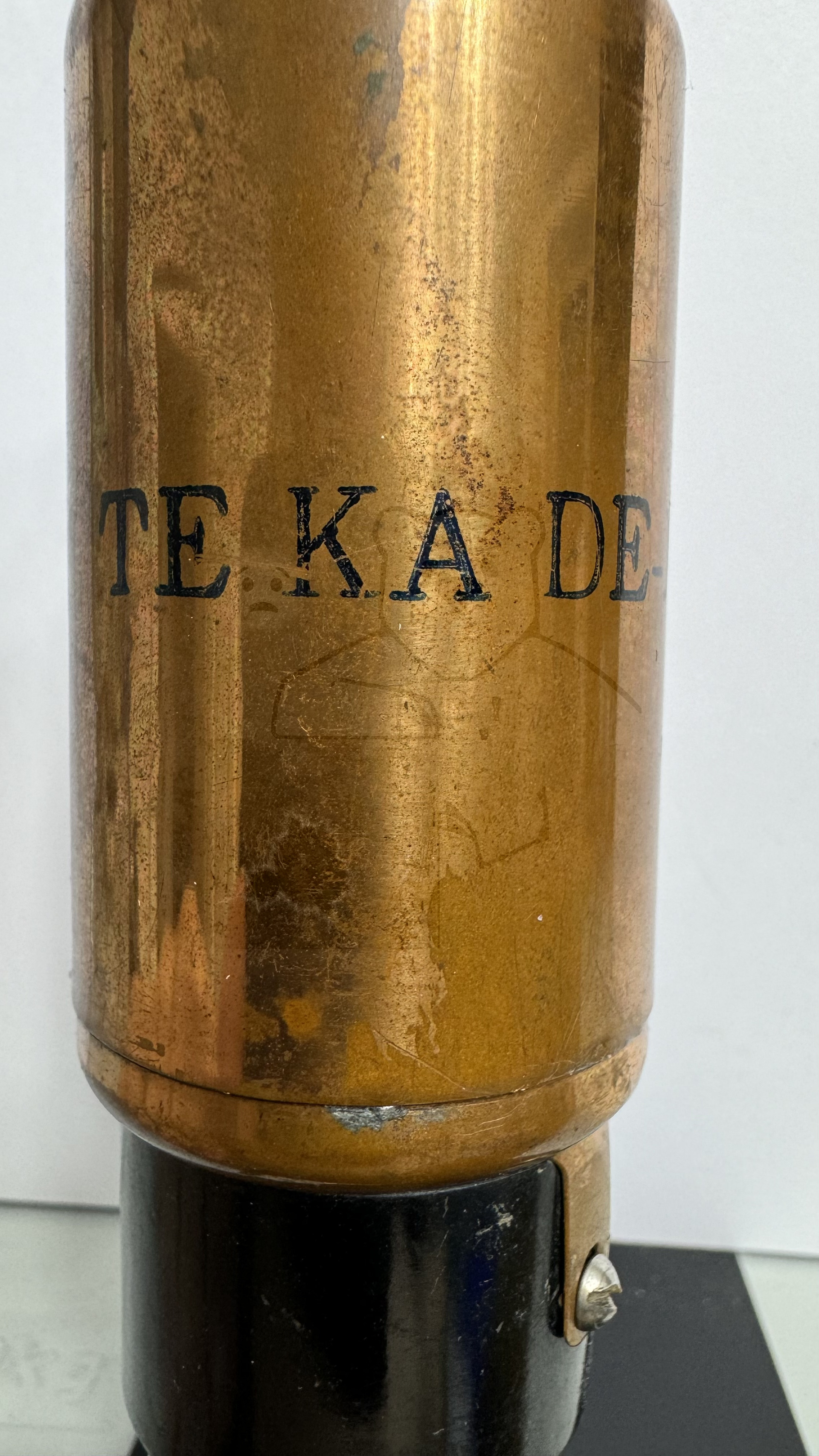

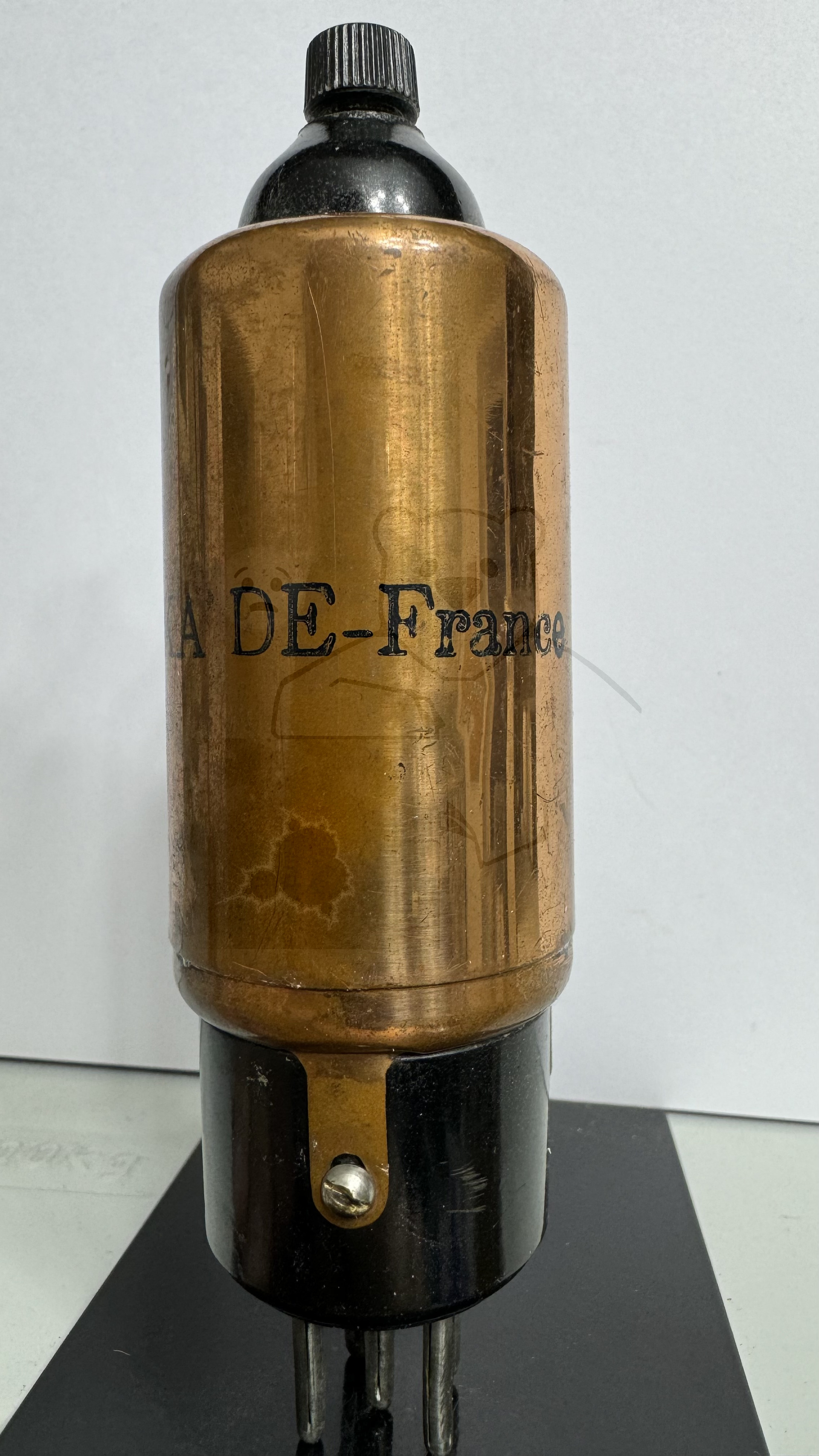

Daten und Bilder der Röhre: RENS1204

🔎 Beschreibung der Röhre: RENS1204 Inventarnummer: 08228

Name	→ RENS1204 📺 Mit Video
Vergleichsname	41MSG 4S120 AC4091 AS4100 E442S H4080D RS4142N S4150E TE42S
Hersteller	→ TeKaDe France
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp
Informationen	Kann als RENS1204 geprüft werden - Die Röhre hat keine Typenbezeichnung bzw. dieser ist verwischt
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet	Gute Emission bei: Ua = 200 Volt g1 = -2 Volt g2 = 40 Volt Ia = ca. 2,3mA
Hoheitszeichen
Letzte Änderung
Lager	S43a

🔎 Beschreibung der Systeme für die Röhre: RENS1204

	System 1
Kathode	5
Gitter 1	4
Gitter 2	2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RENS1204

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RENS1204

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/deyy3nBMvzg (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RENS1204
Anwendung RENS1204 Telefunken.pdf (3203 kB)
Datenblatt RENS1204 Telefunken Version 1 [www.tubedata.info].pdf (122 kB)
Datenblatt RENS1204 Telefunken Version 2 [www.tubedata.info].pdf (105 kB)
Pruefkarte RENS1204 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)
Pruefkarte RENS1204 H4080D AS4100 E442S - Funke W19 Roehrenpruefer.pdf (149 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
