Daten und Bilder der Röhre: RENS1204

🔎 Beschreibung der Röhre: RENS1204

Name	RENS1204
Vergleichsname	41MSG 4S120 AC4091 AS4100 E442S H4080D RS4142N S4150E TE42S
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	15.05.2024 23:31:24

🔎 Beschreibung der Systeme für die Röhre: RENS1204

	System 1
Kathode	5
Gitter 1	4
Gitter 2	2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RENS1204

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RENS1204

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/deyy3nBMvzg (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RENS1204
Anwendung RENS1204 Telefunken.pdf (3203 kB)
Datenblatt RENS1204 Telefunken Version 1 [www.tubedata.info].pdf (122 kB)
Datenblatt RENS1204 Telefunken Version 2 [www.tubedata.info].pdf (105 kB)
Pruefkarte RENS1204 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)
Pruefkarte RENS1204 H4080D AS4100 E442S - Funke W19 Roehrenpruefer.pdf (149 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: RENS1204

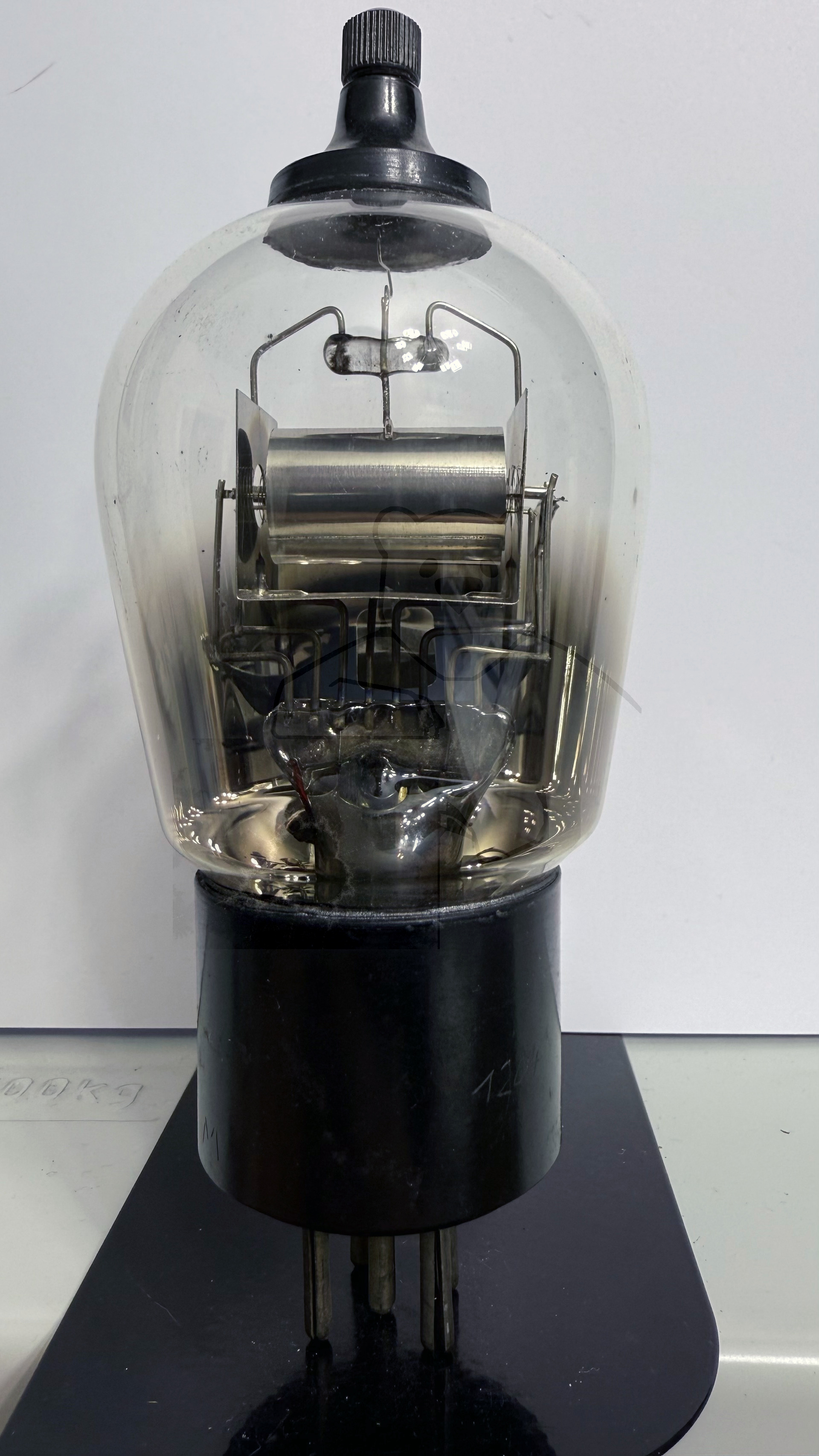

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 1

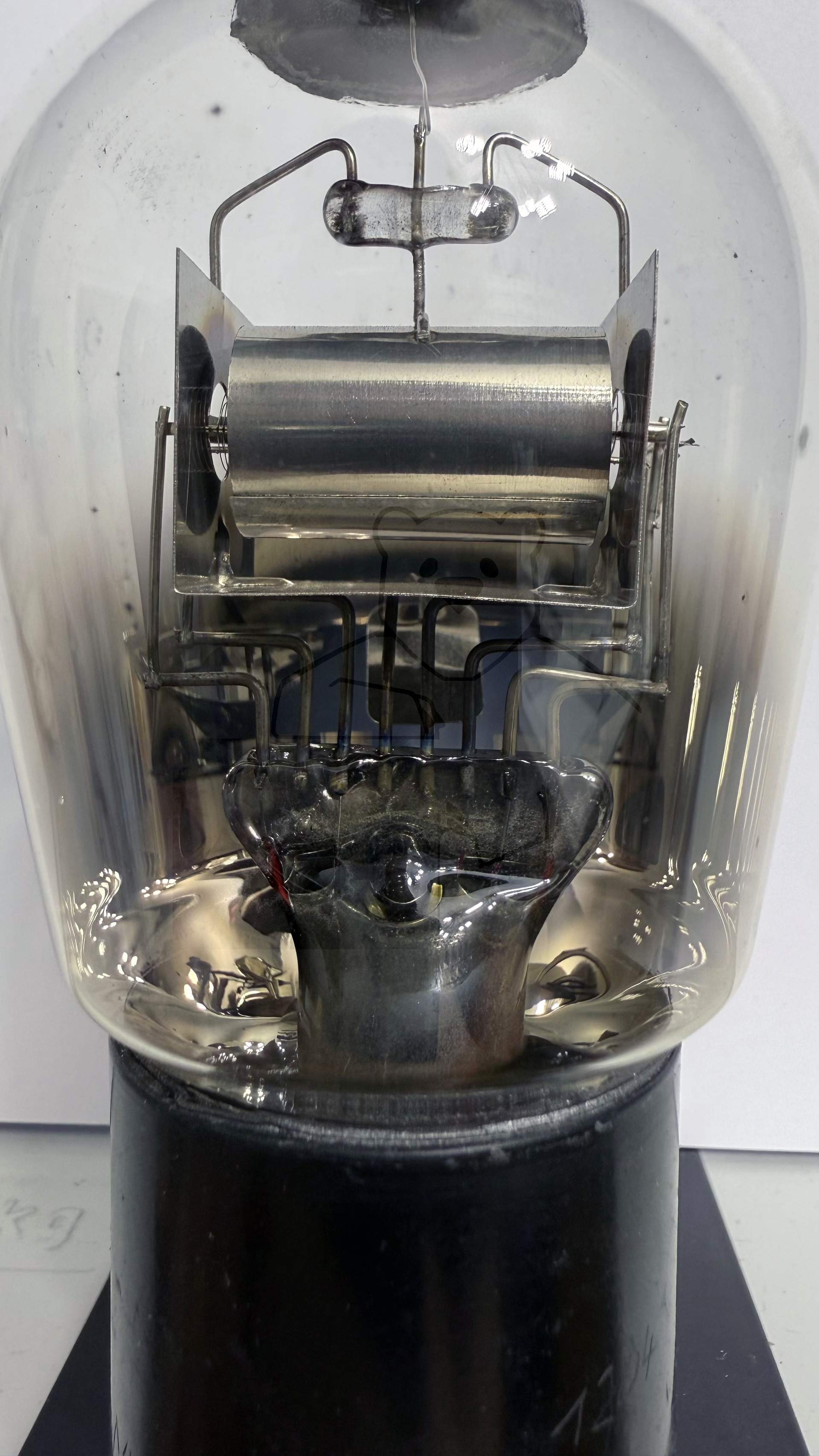

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 2

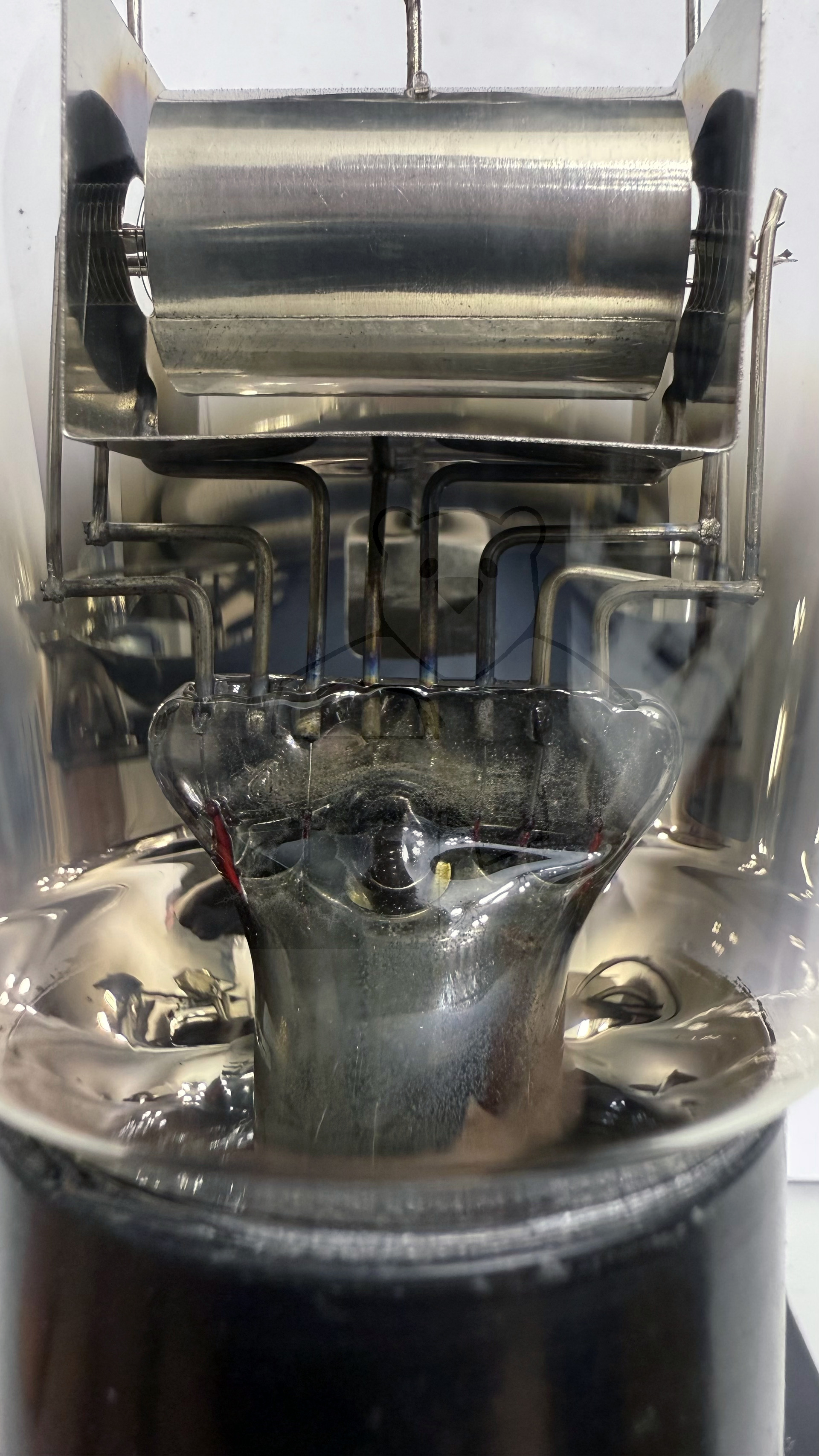

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 3

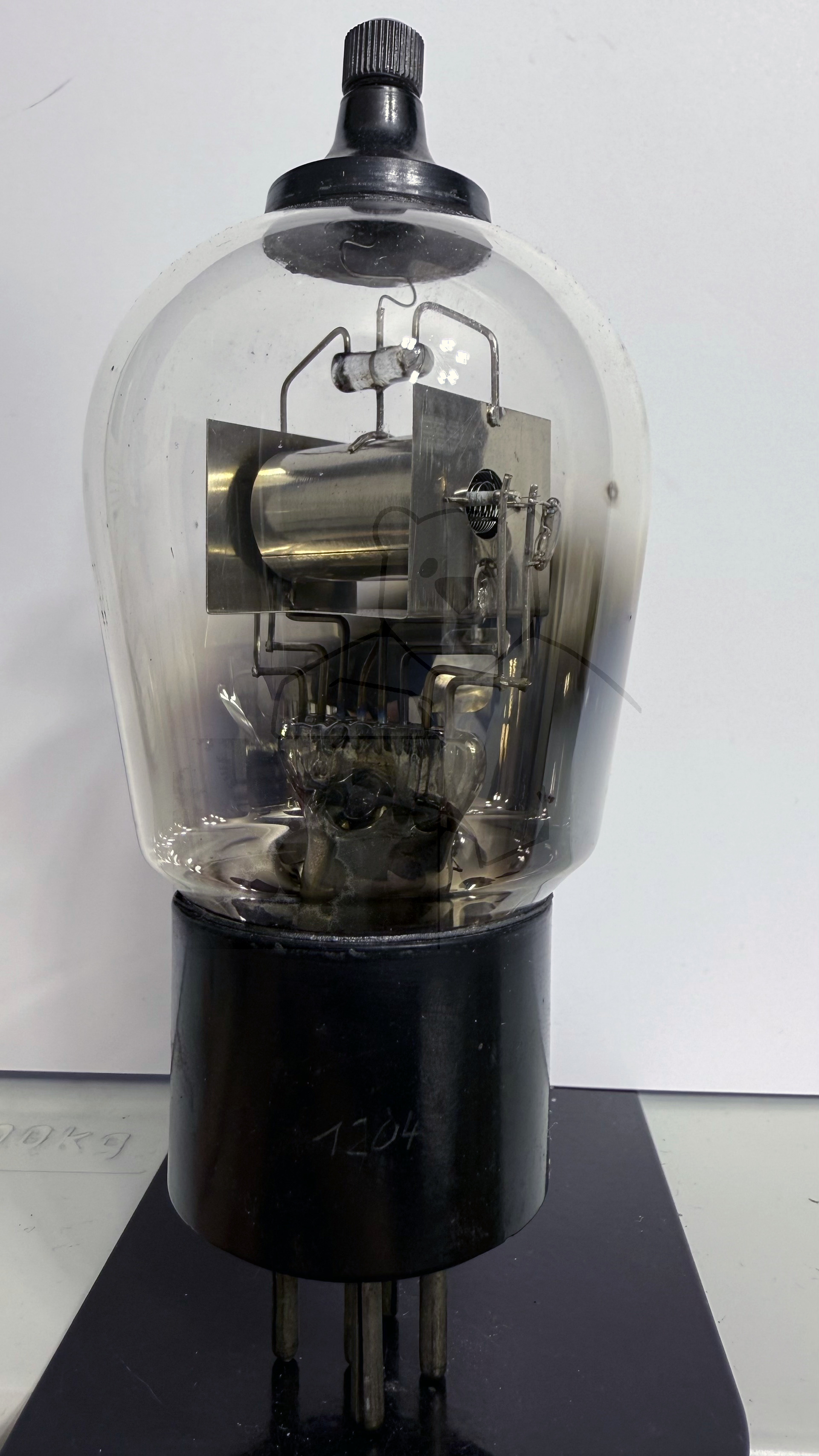

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 4

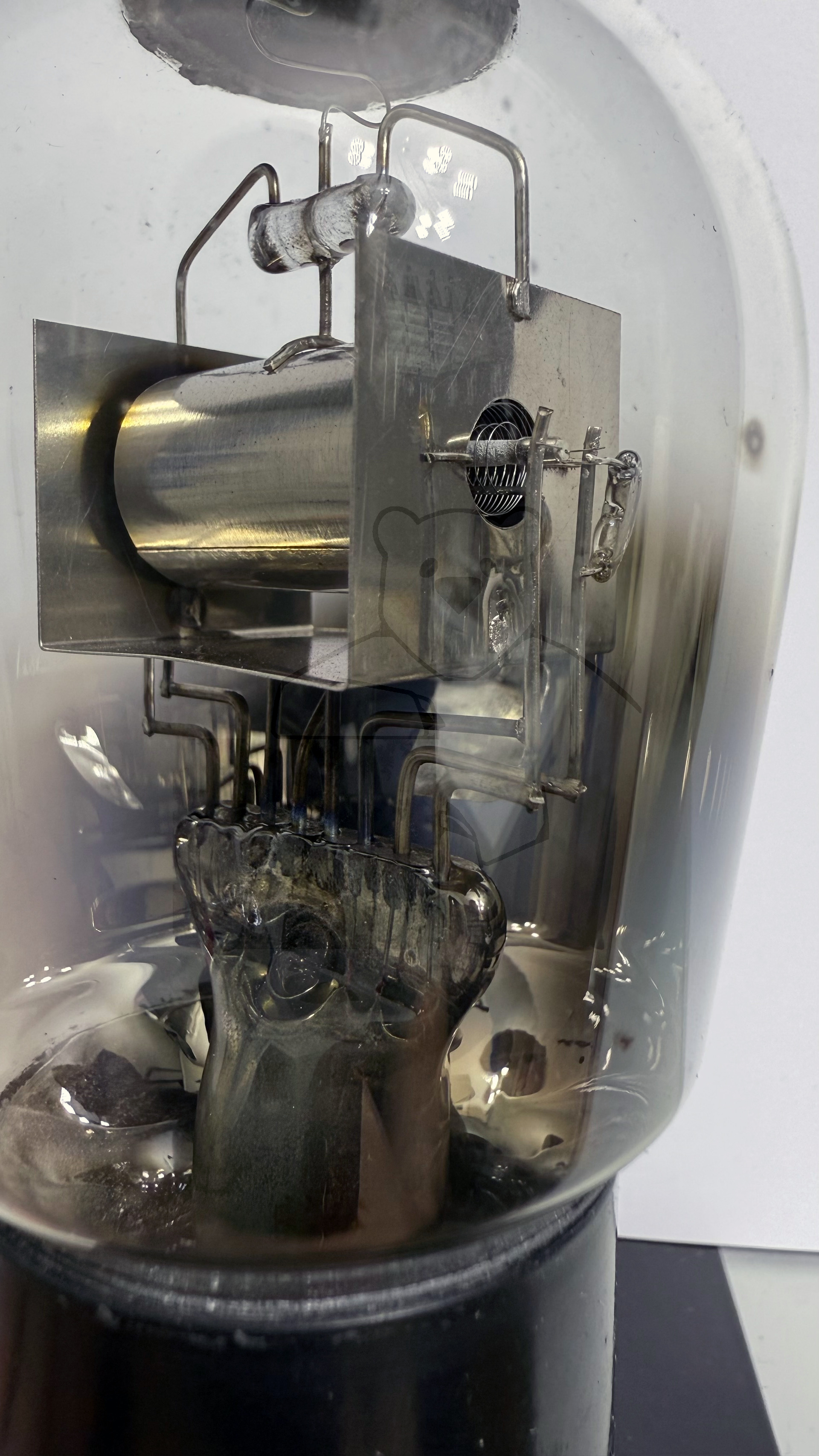

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 5

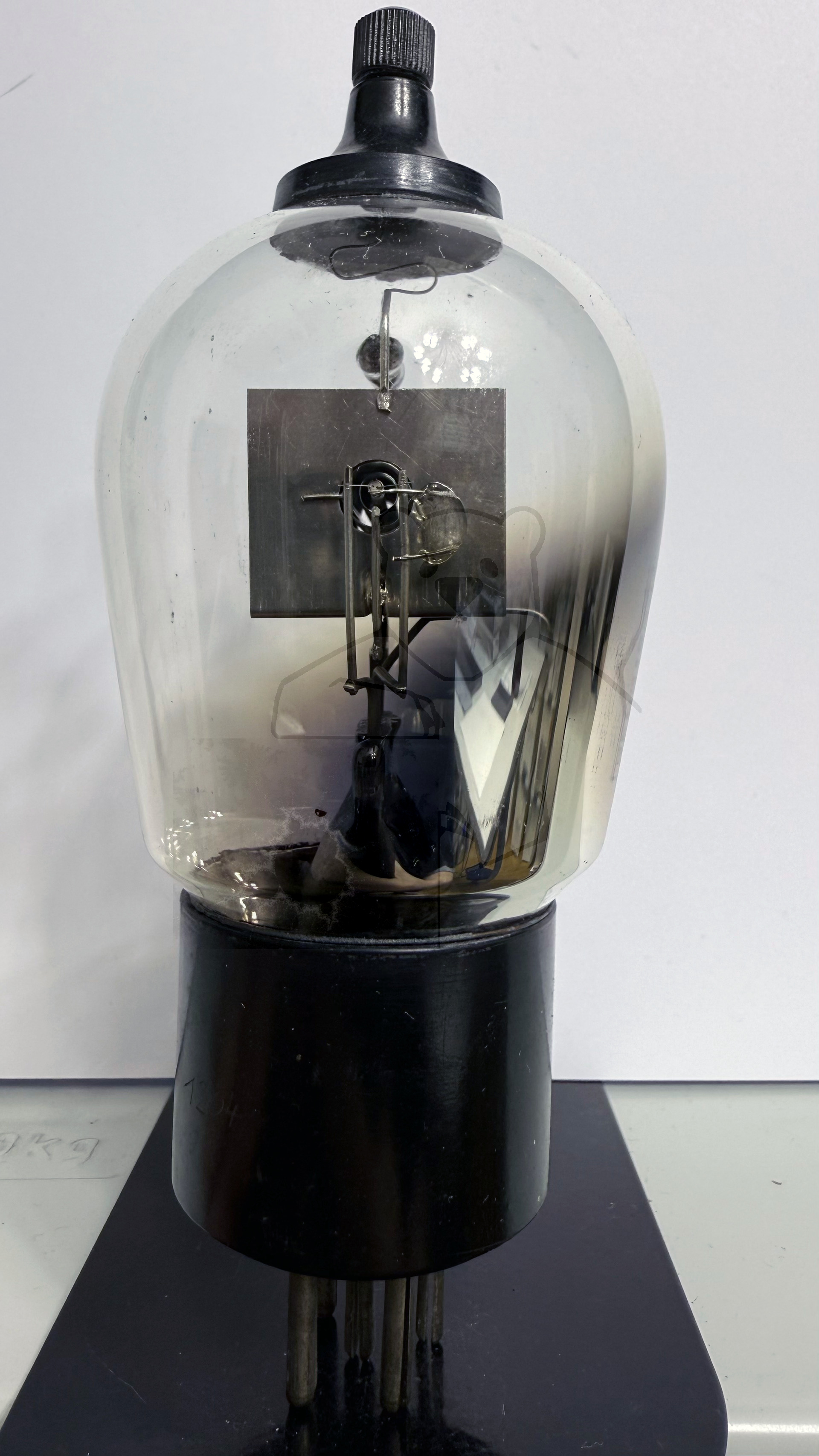

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 6

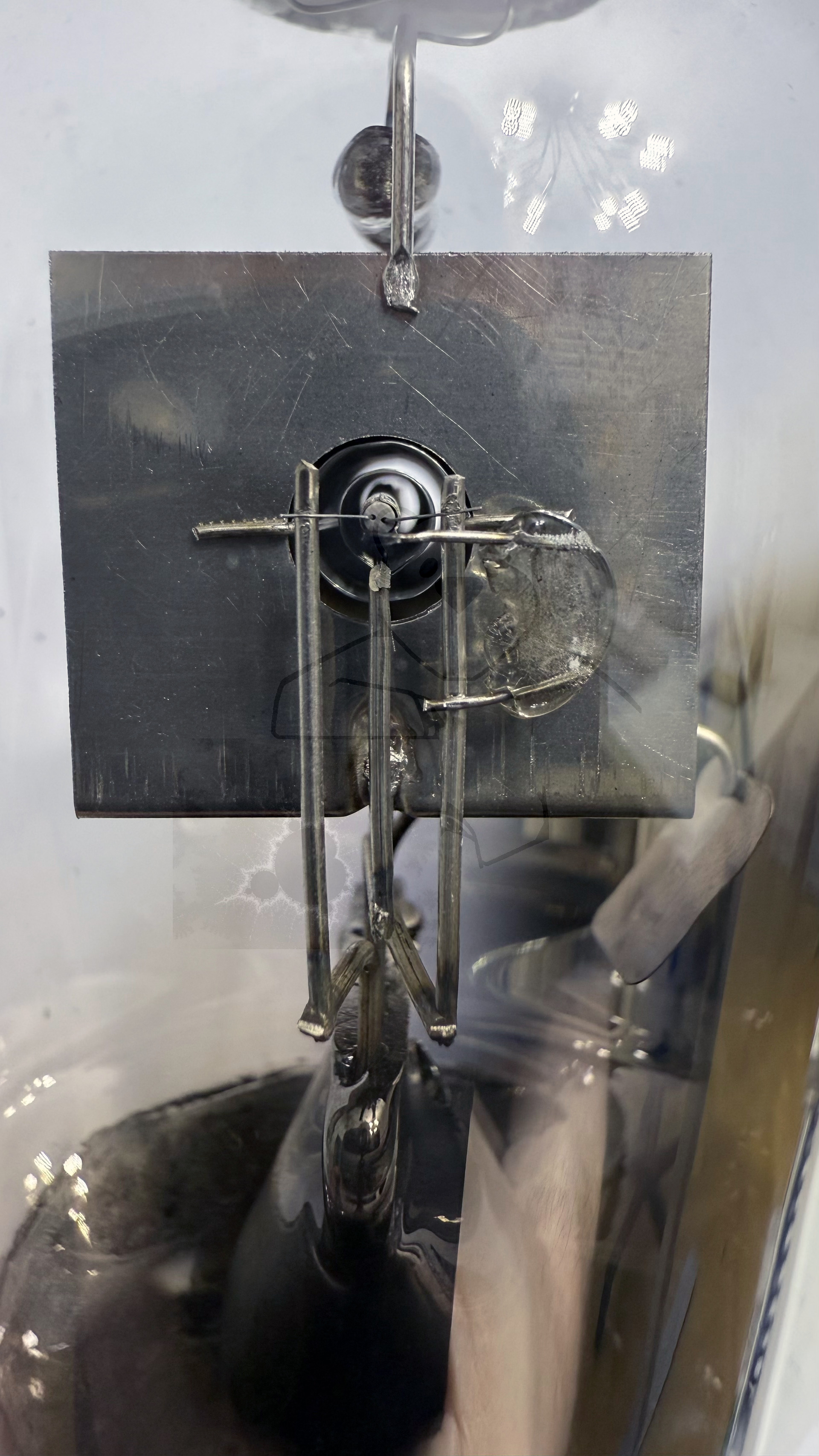

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 7

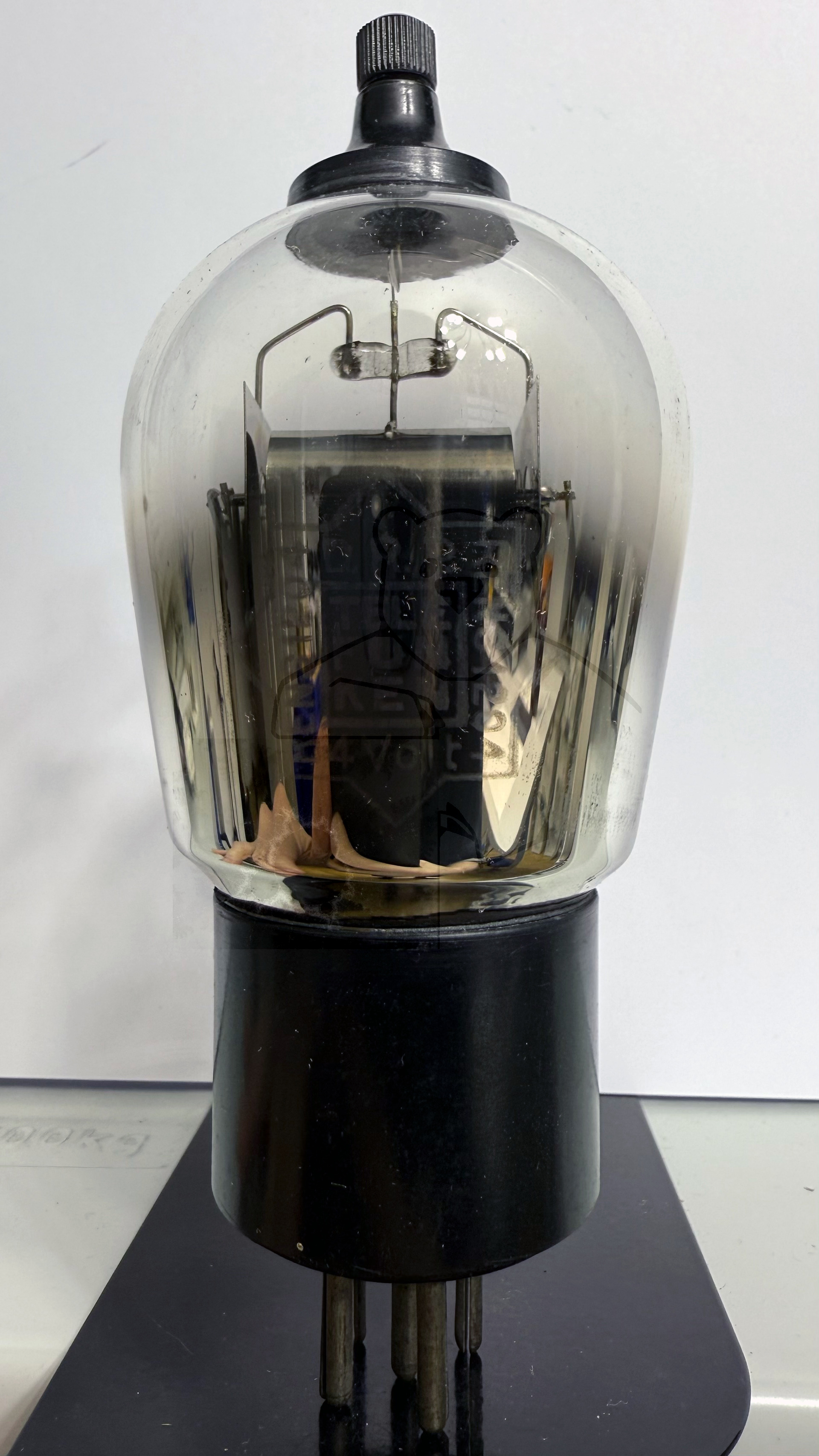

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 8

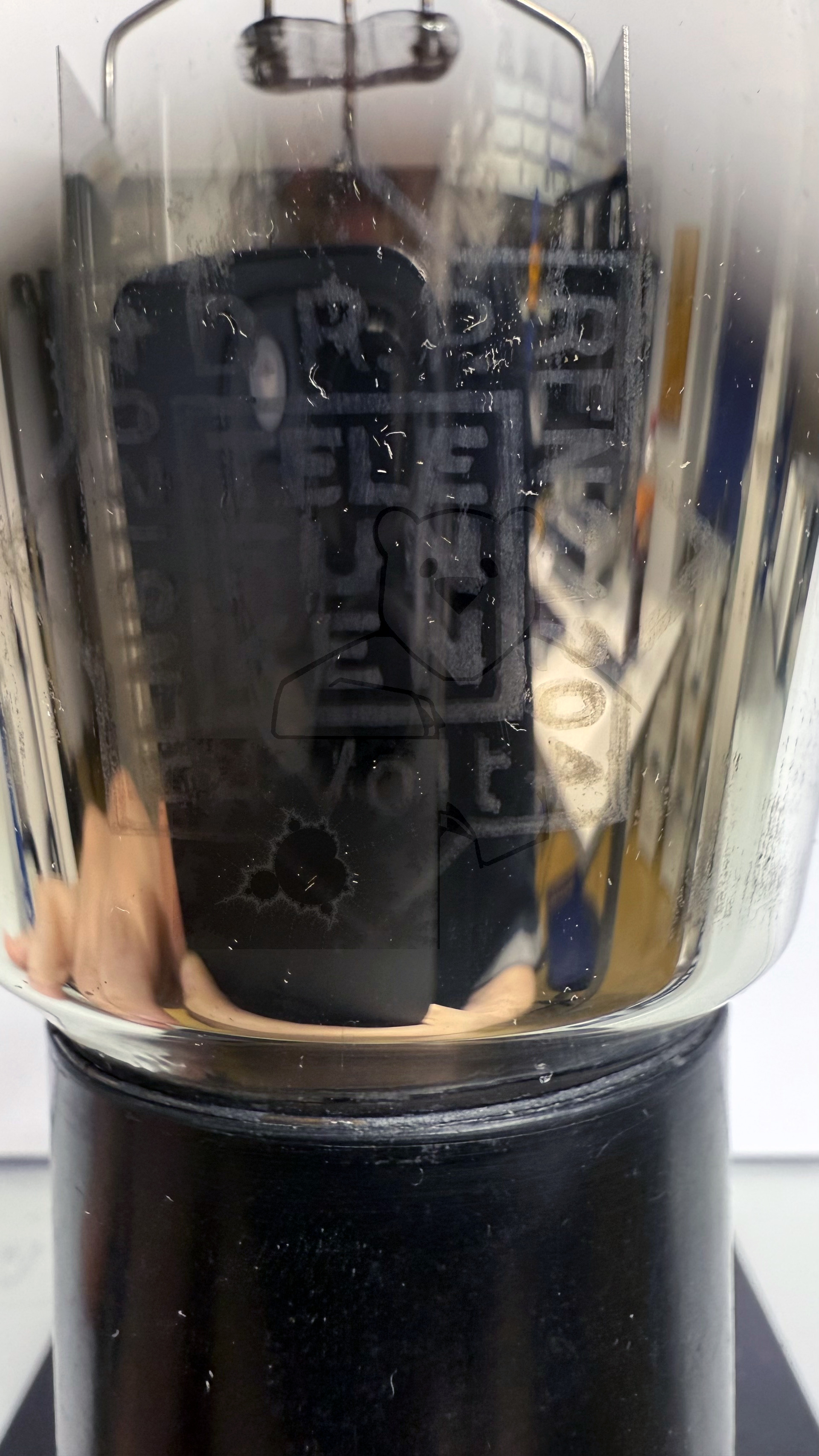

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 9

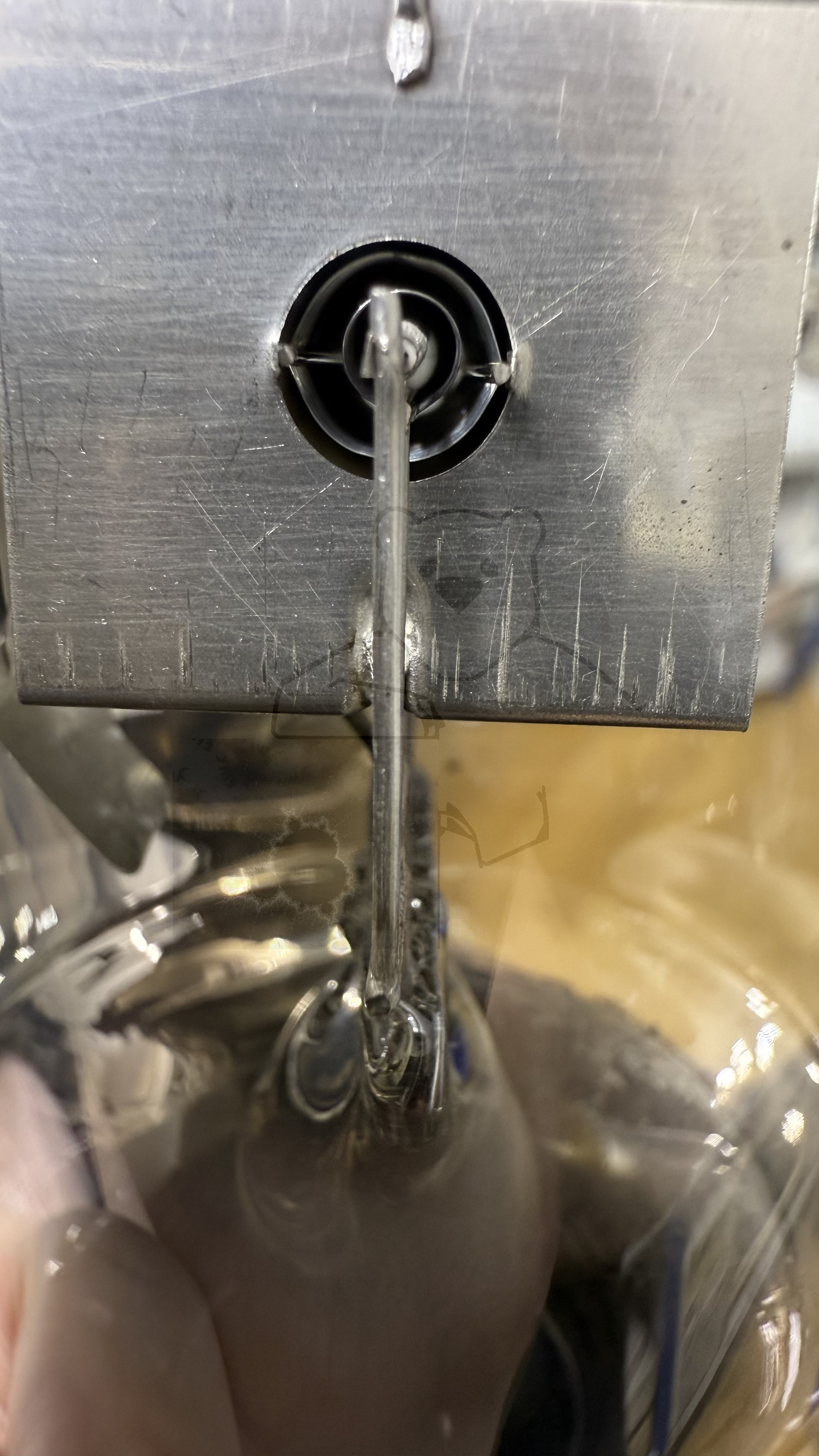

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 10

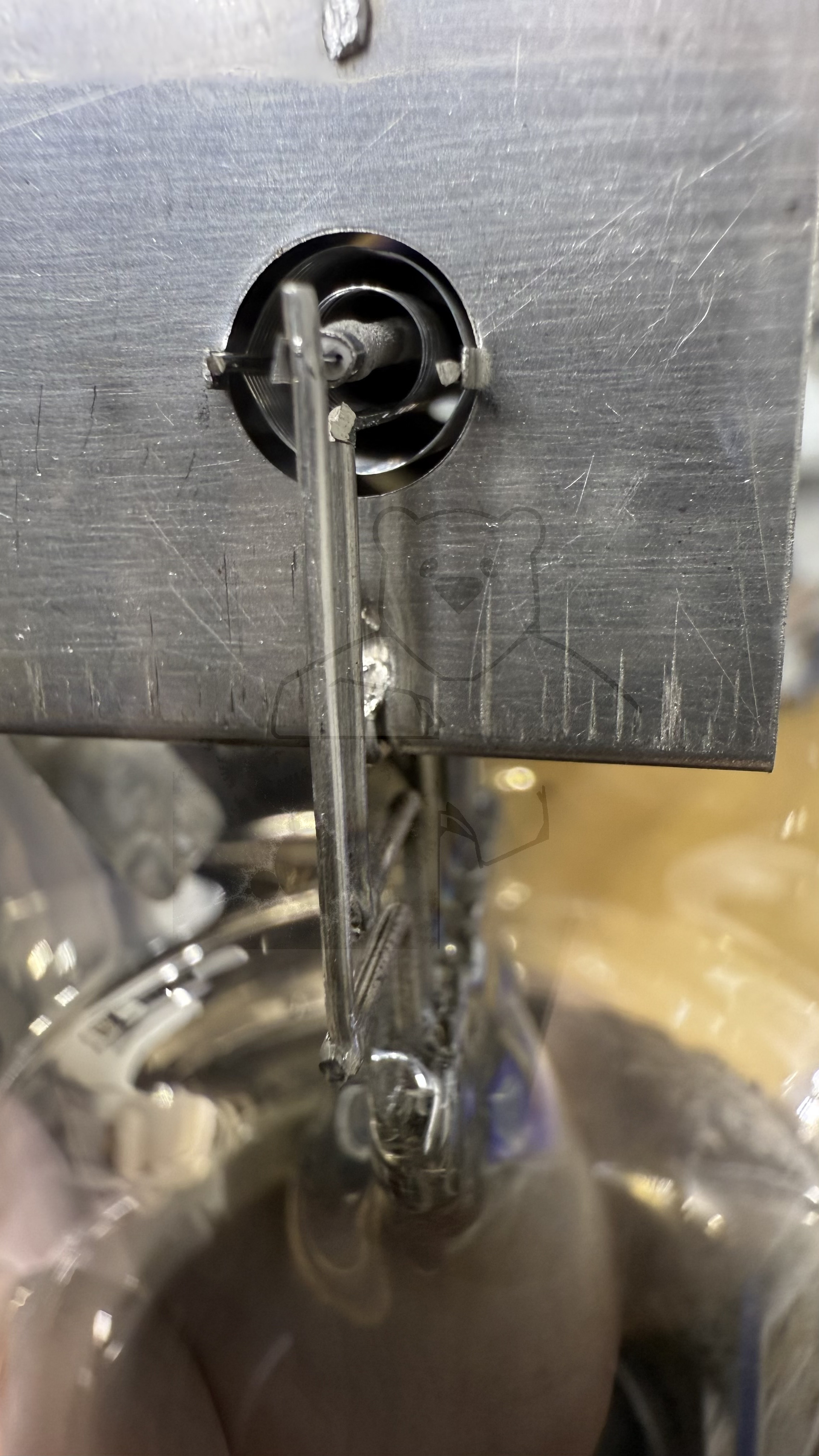

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 11

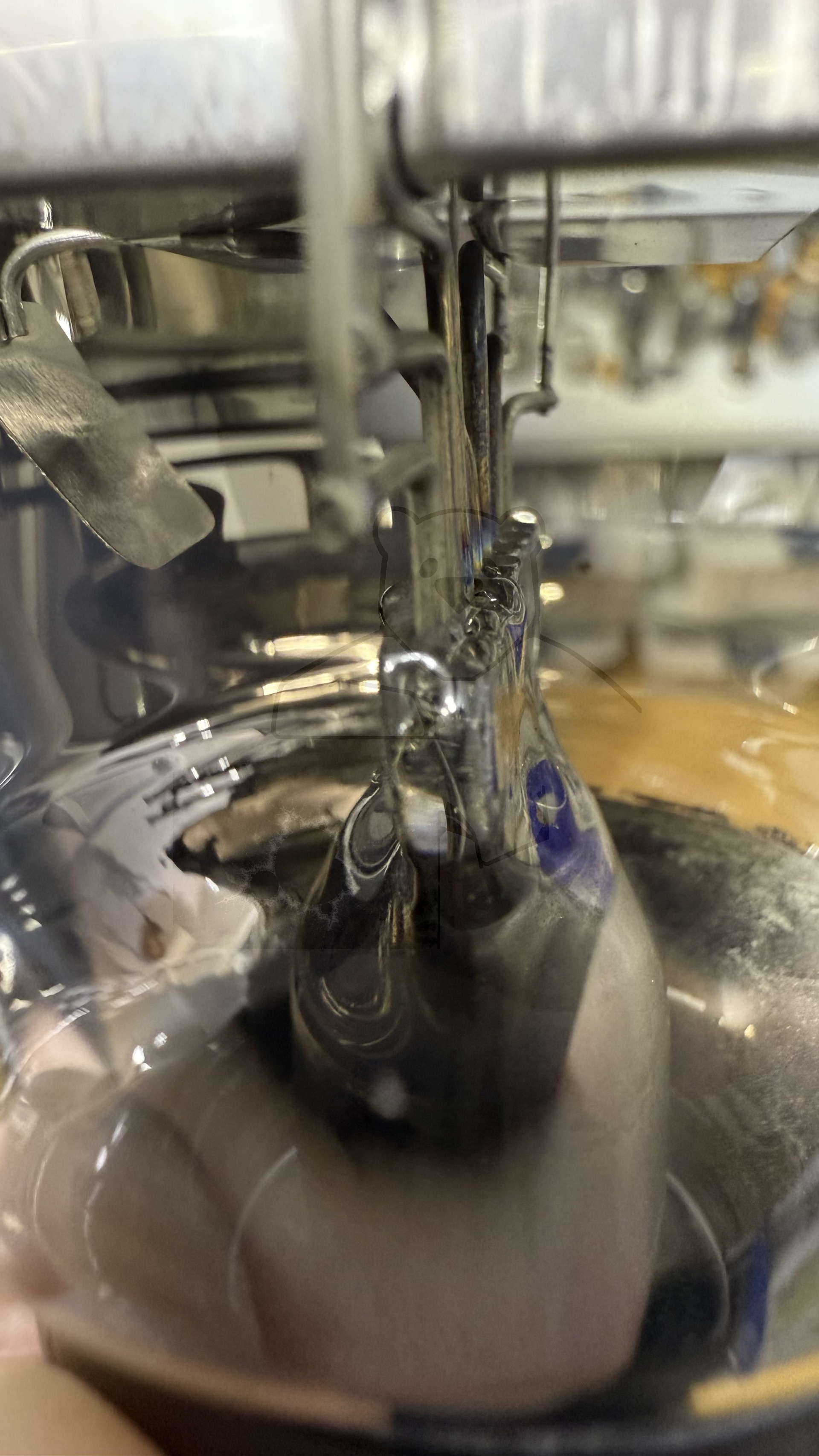

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 12

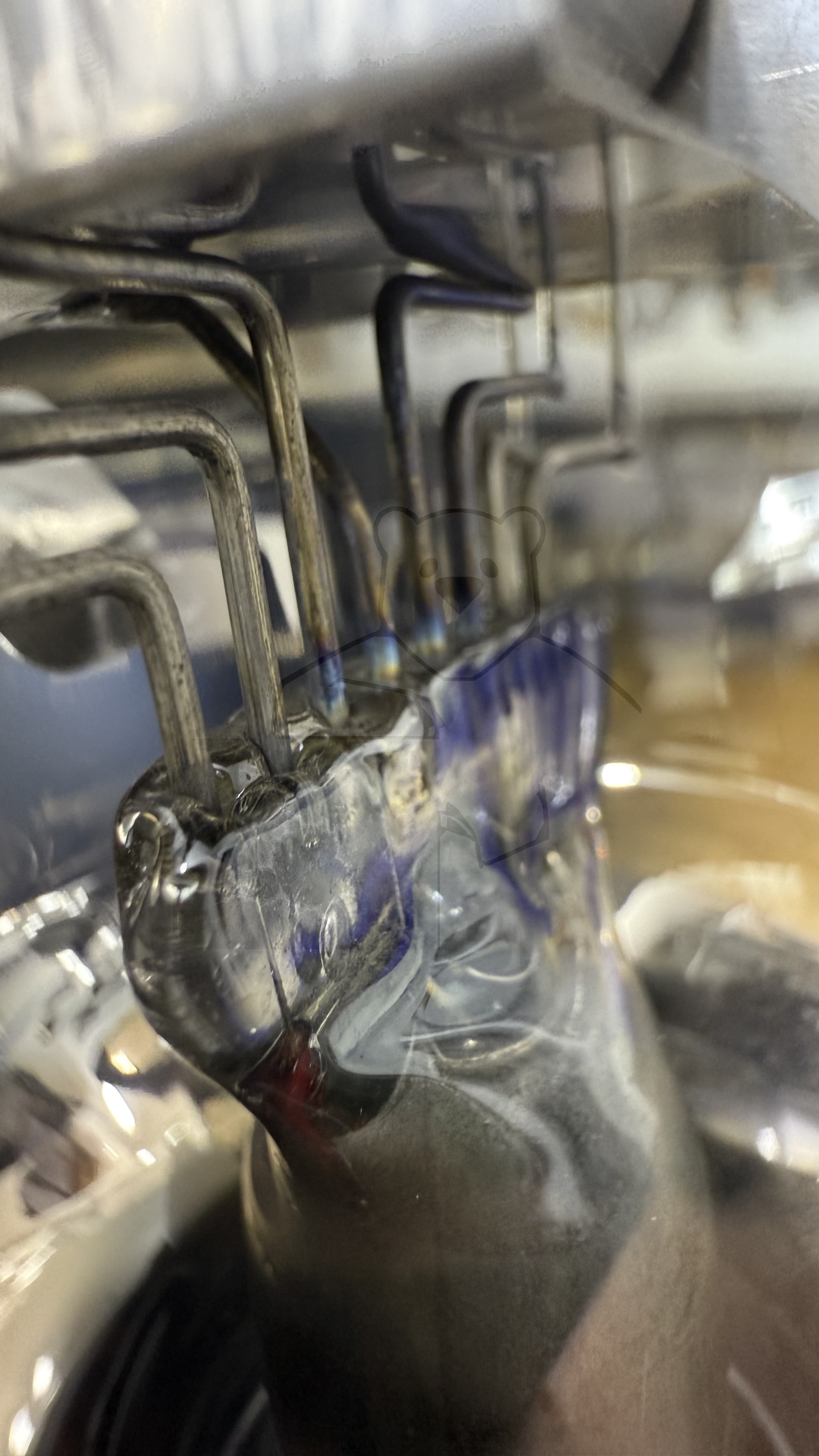

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 13

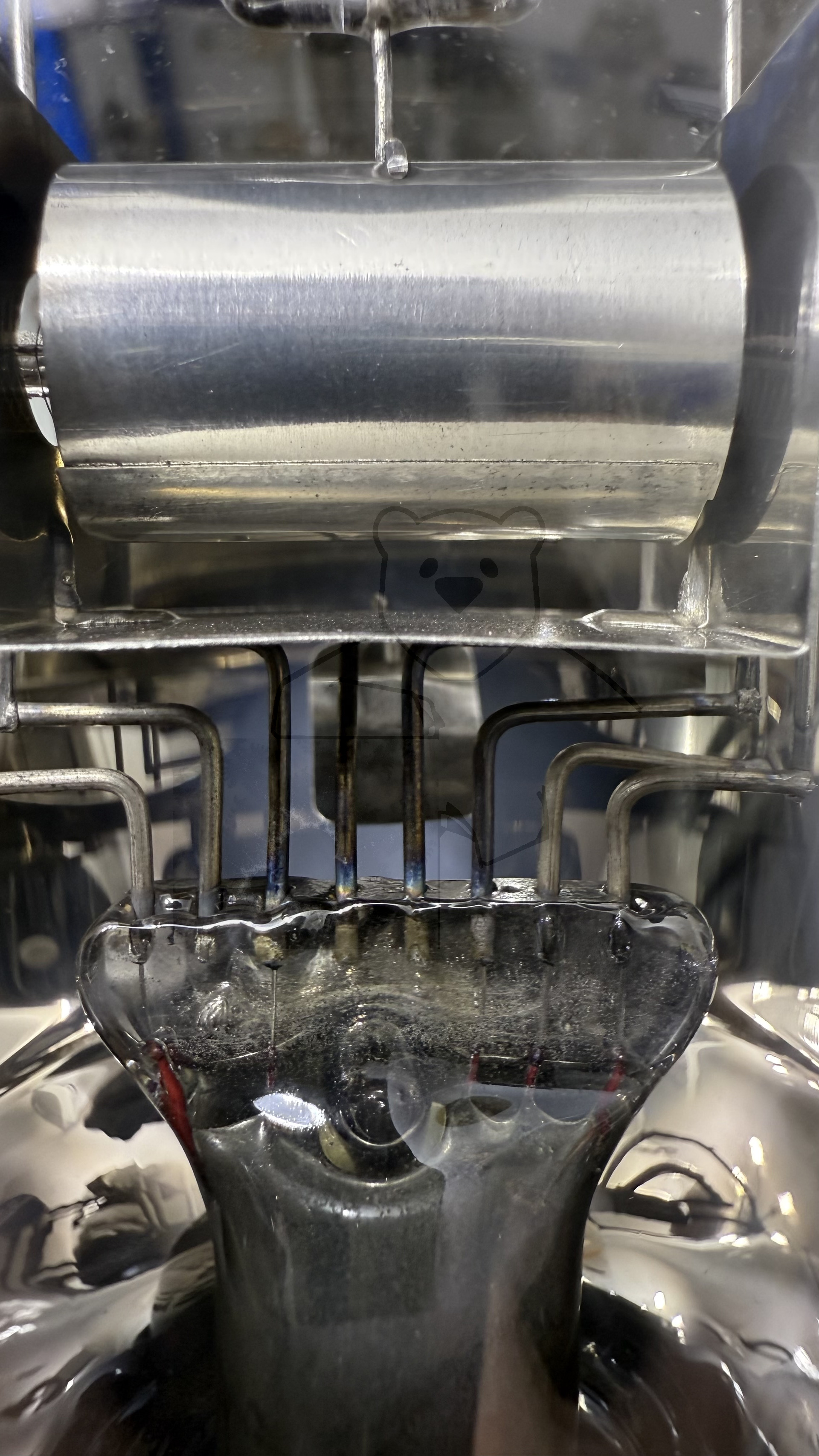

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 14

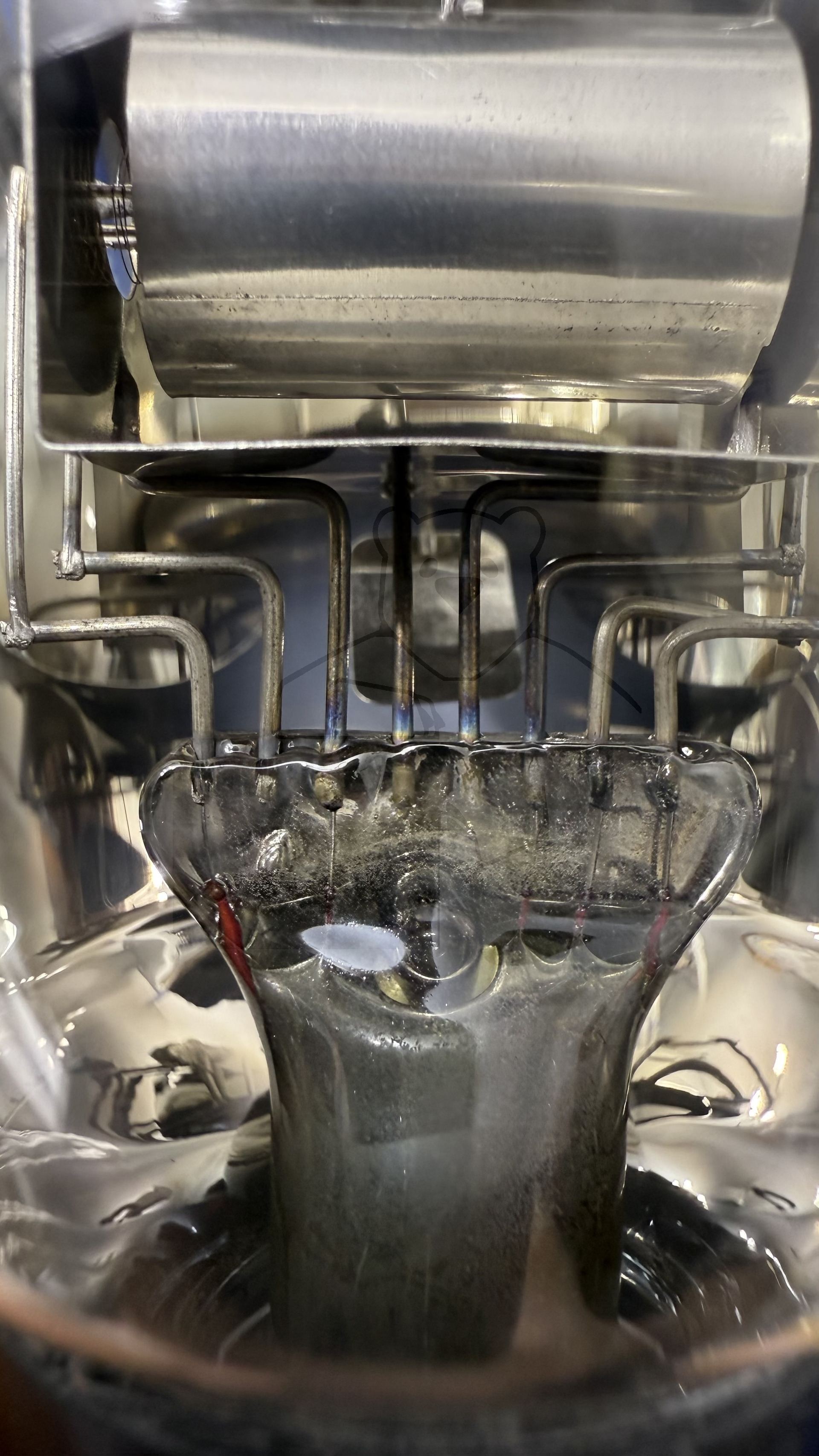

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 15

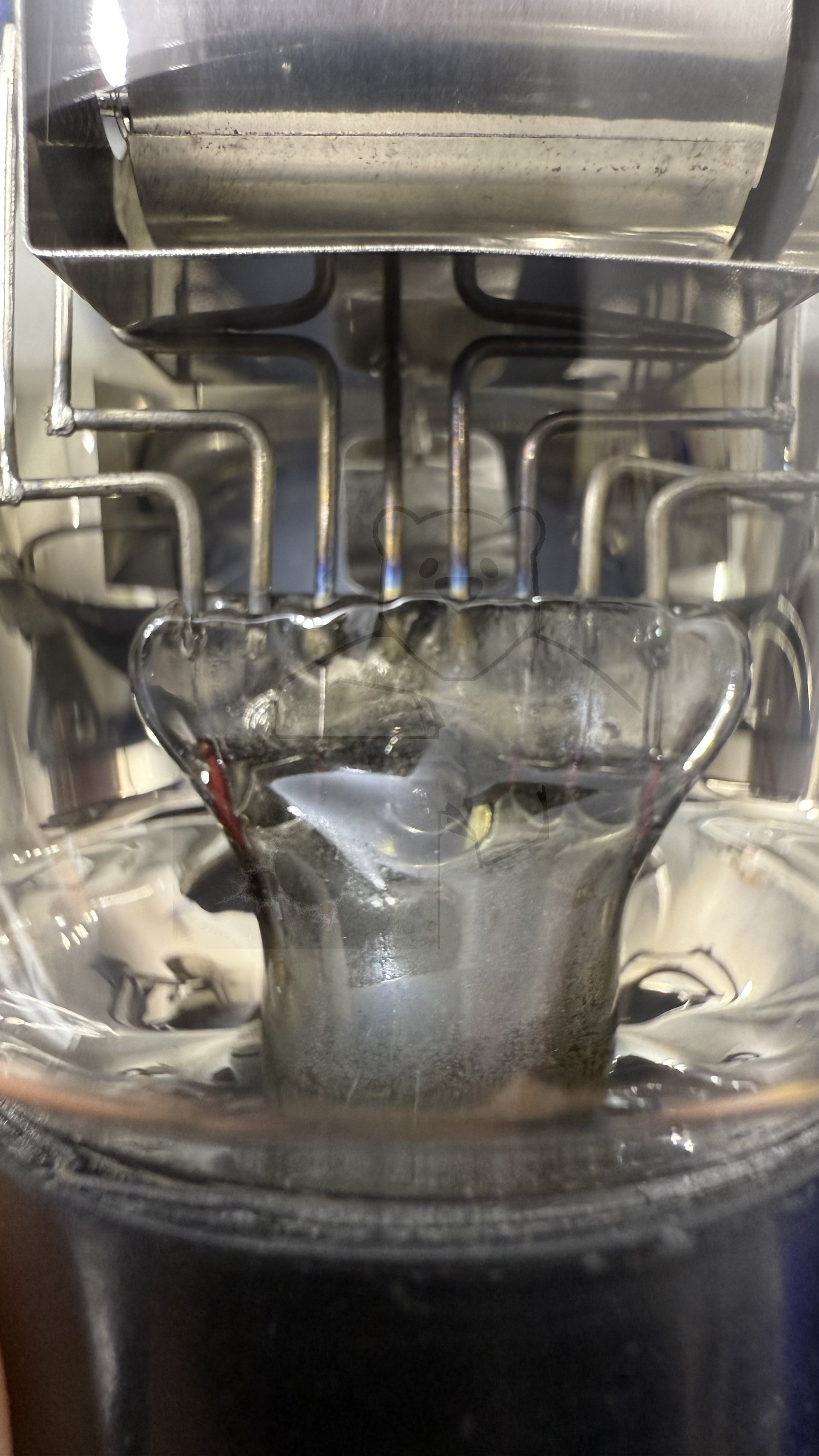

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 16

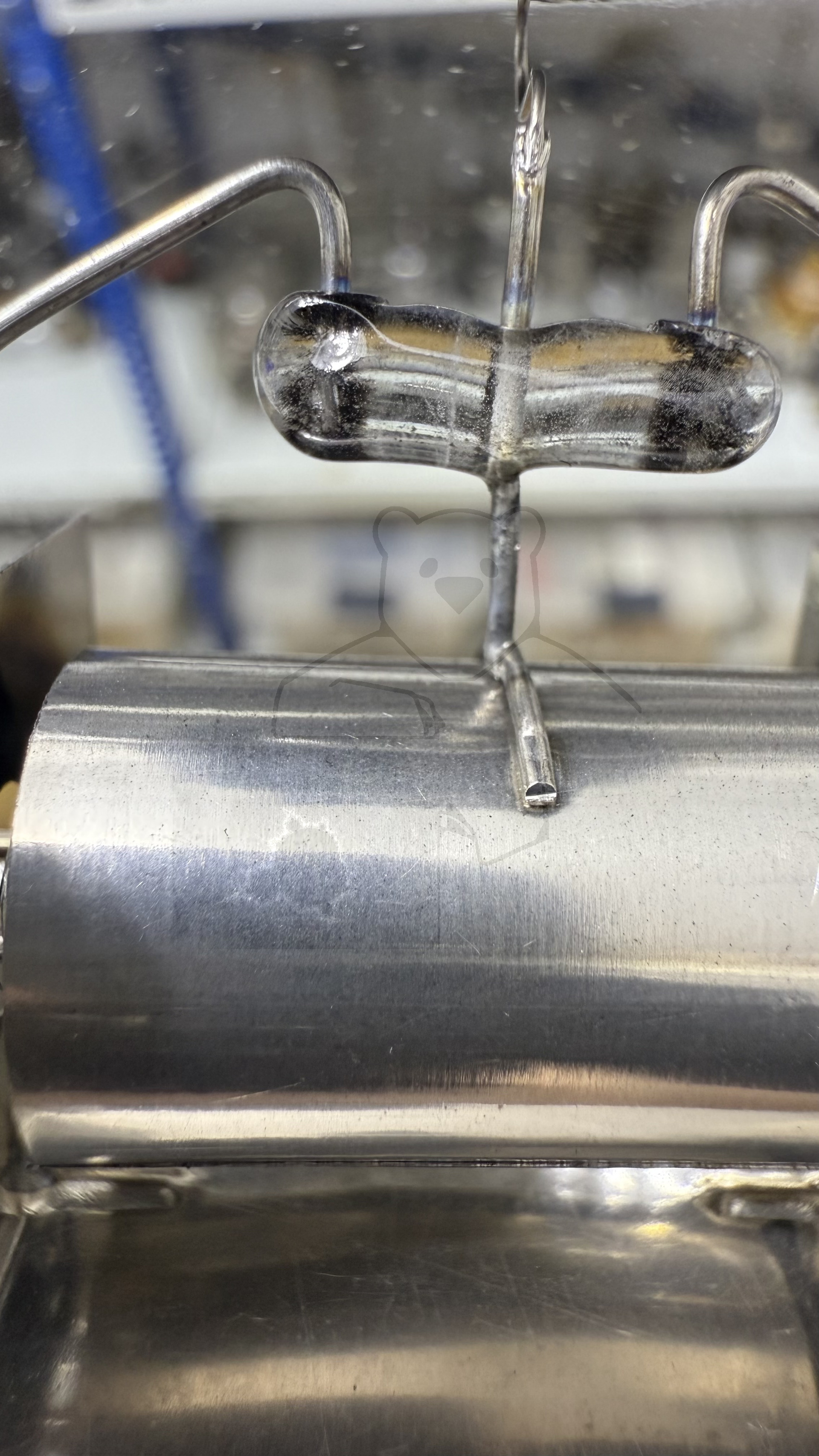

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 17

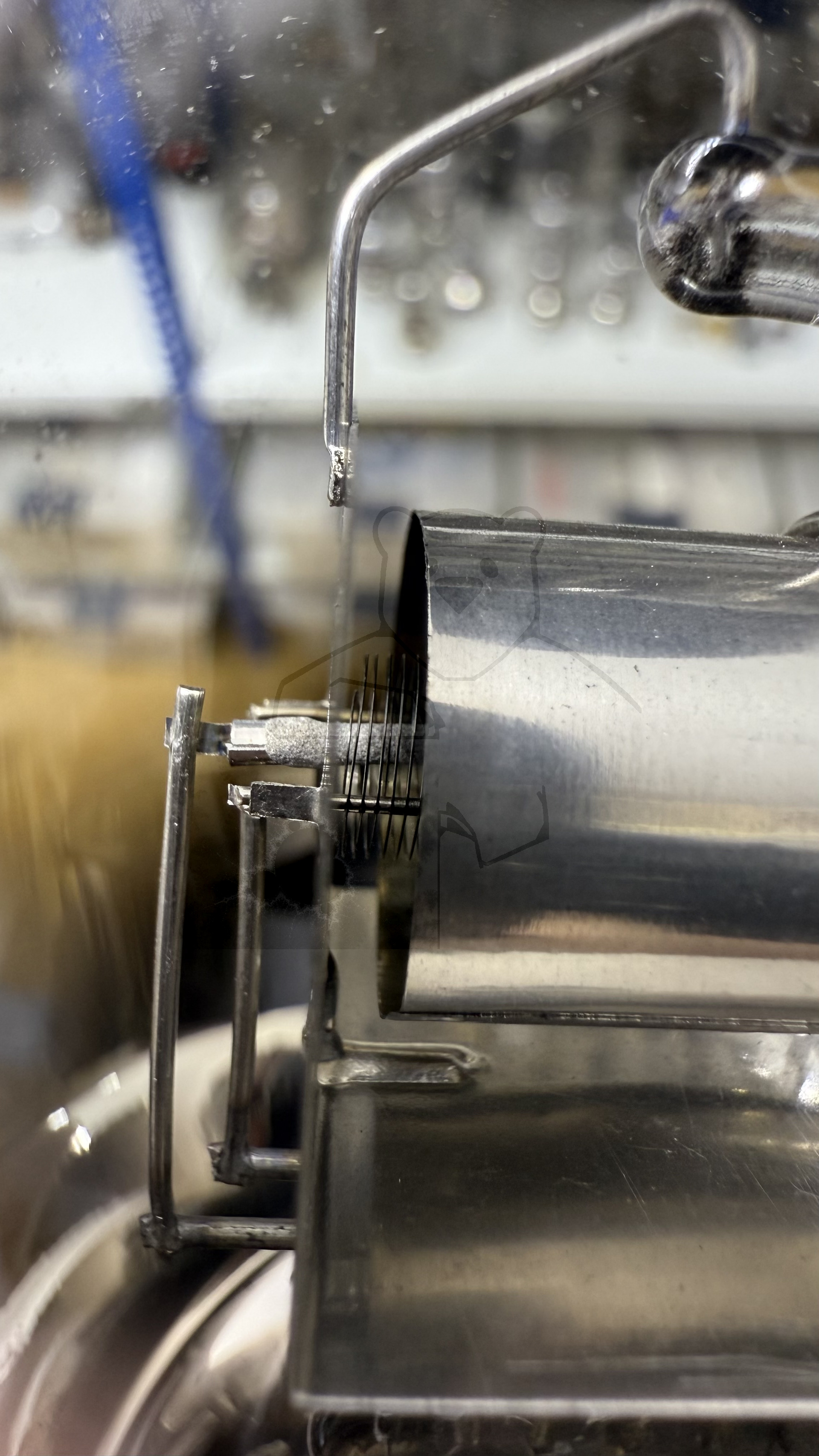

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 18

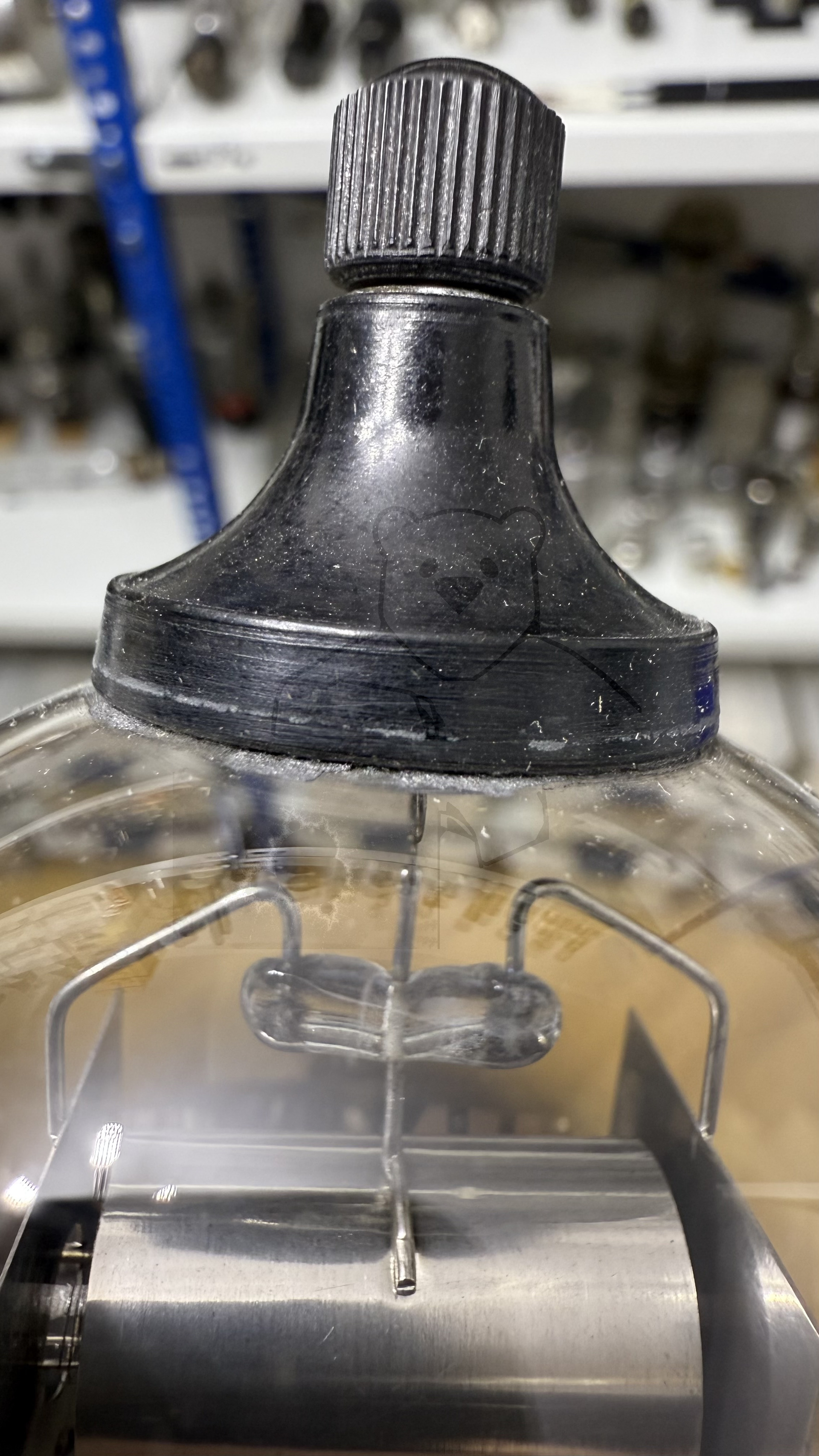

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 19

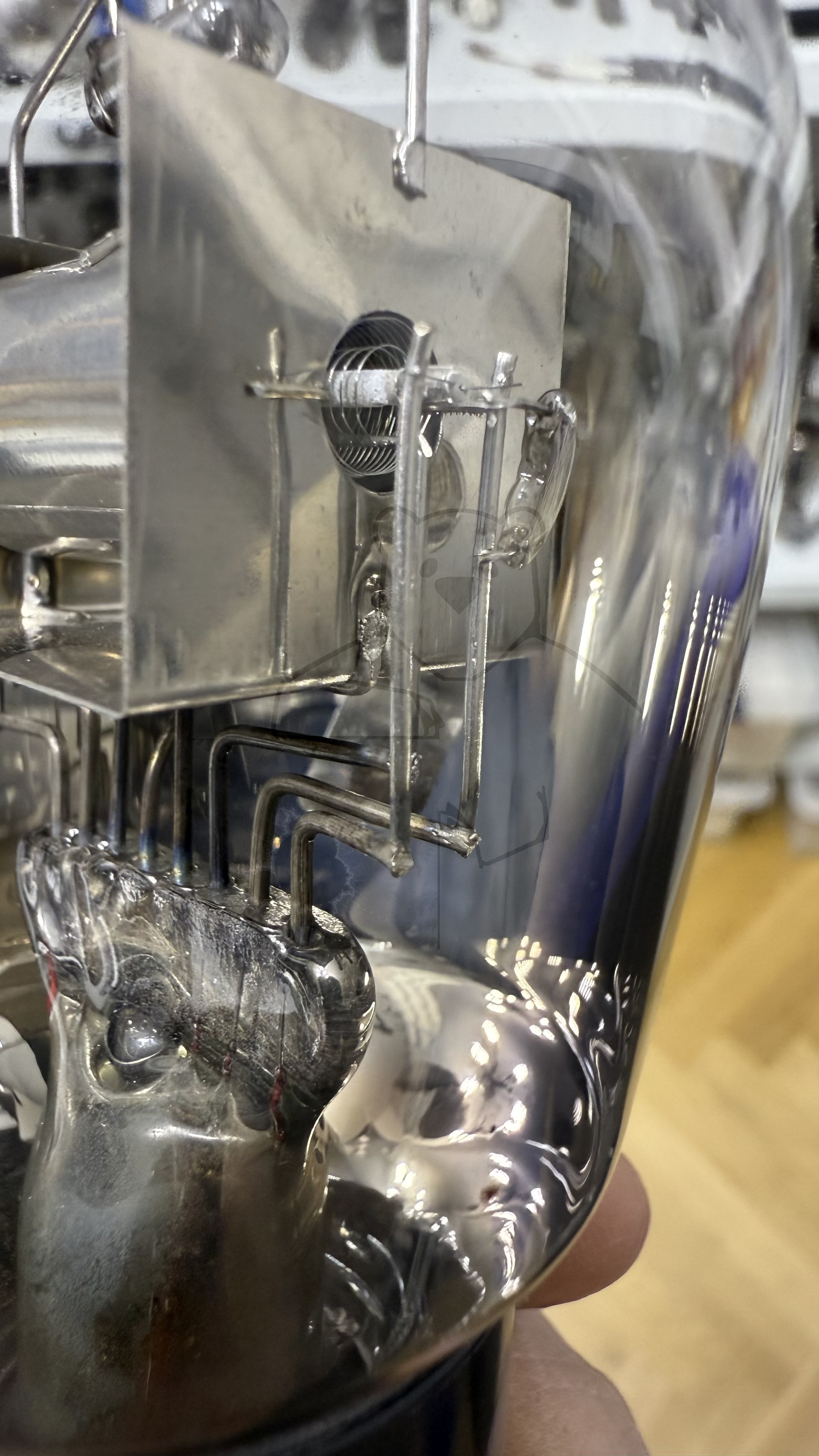

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 20

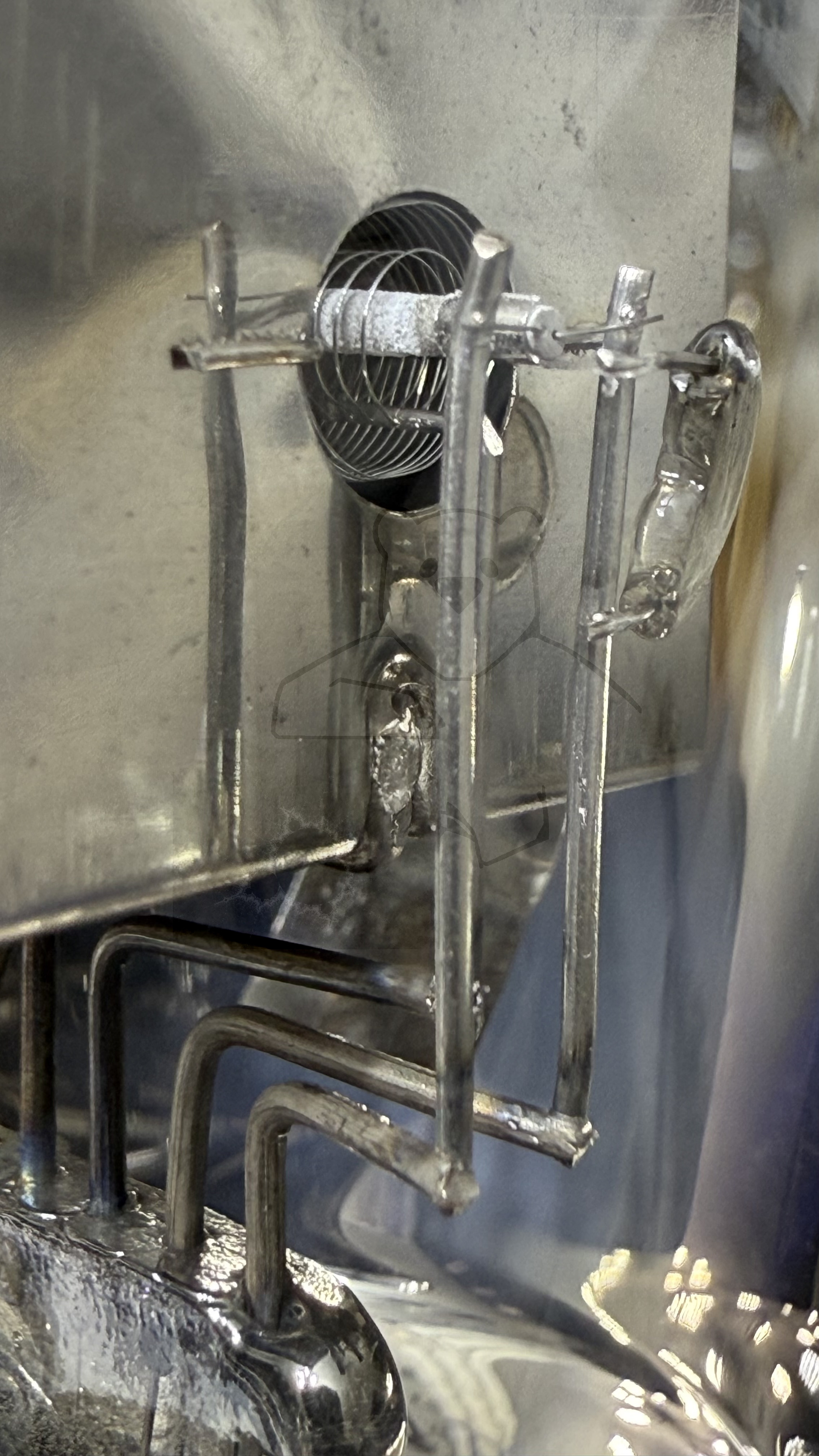

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 21

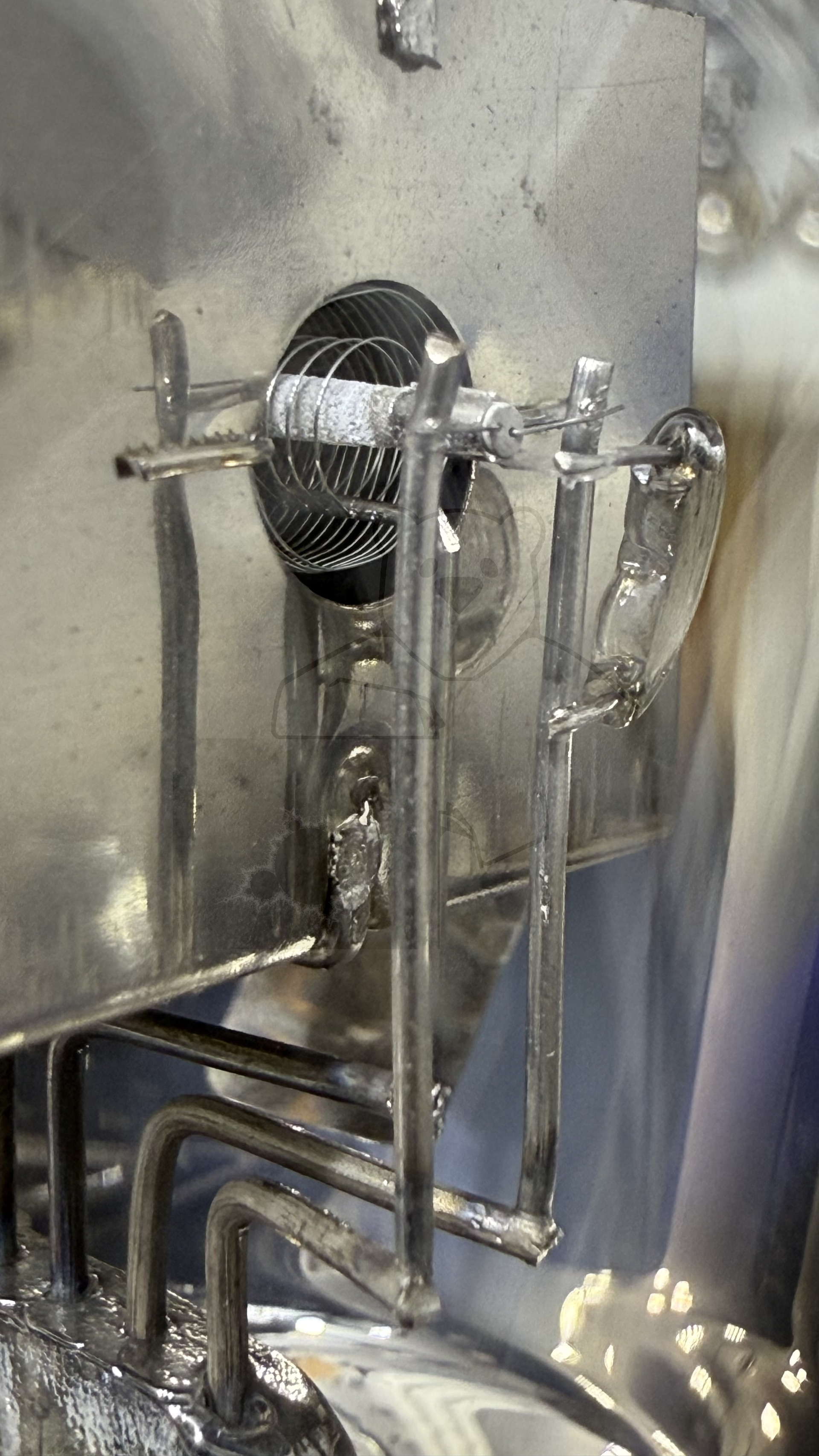

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 22

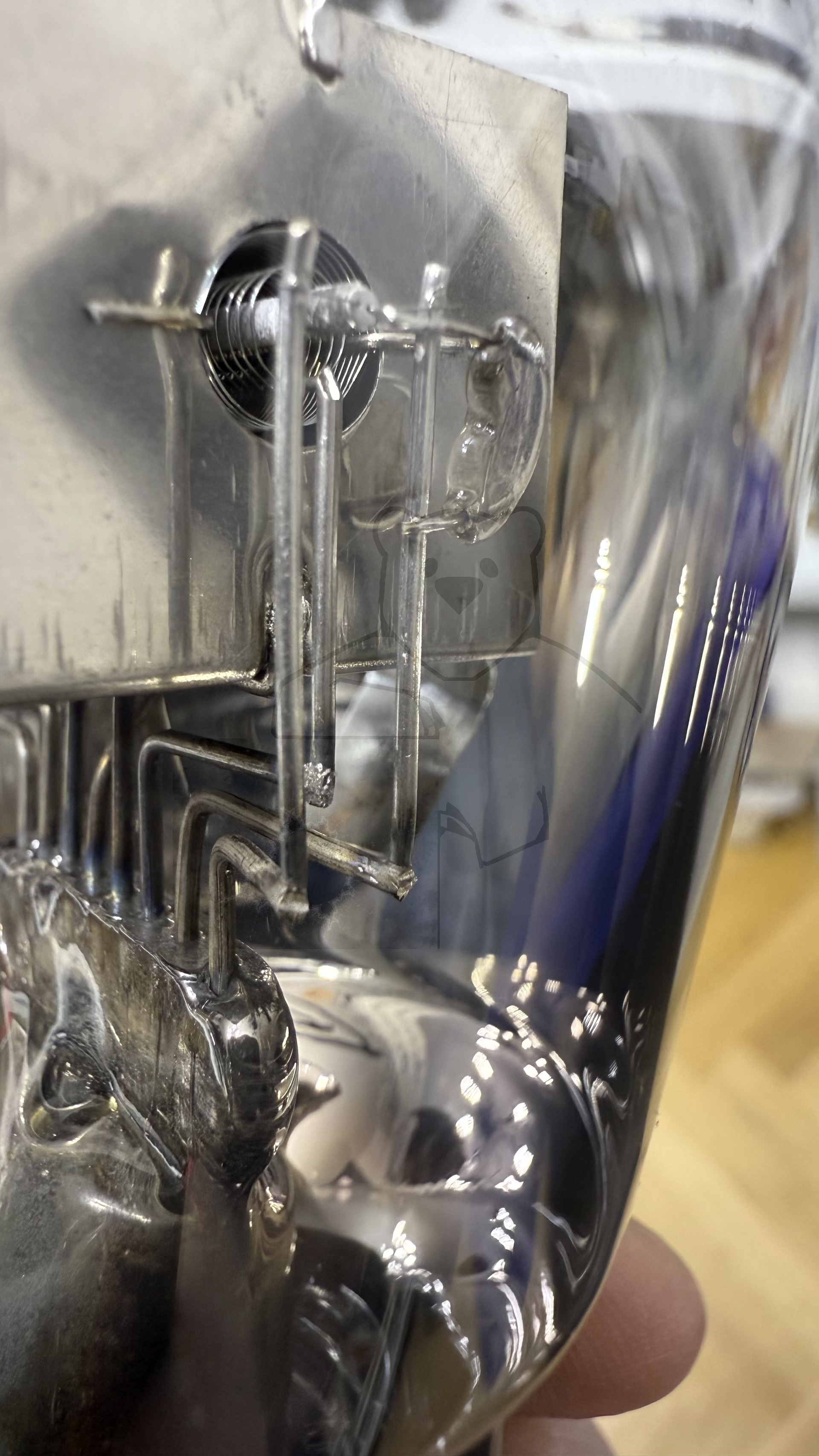

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 23

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 24

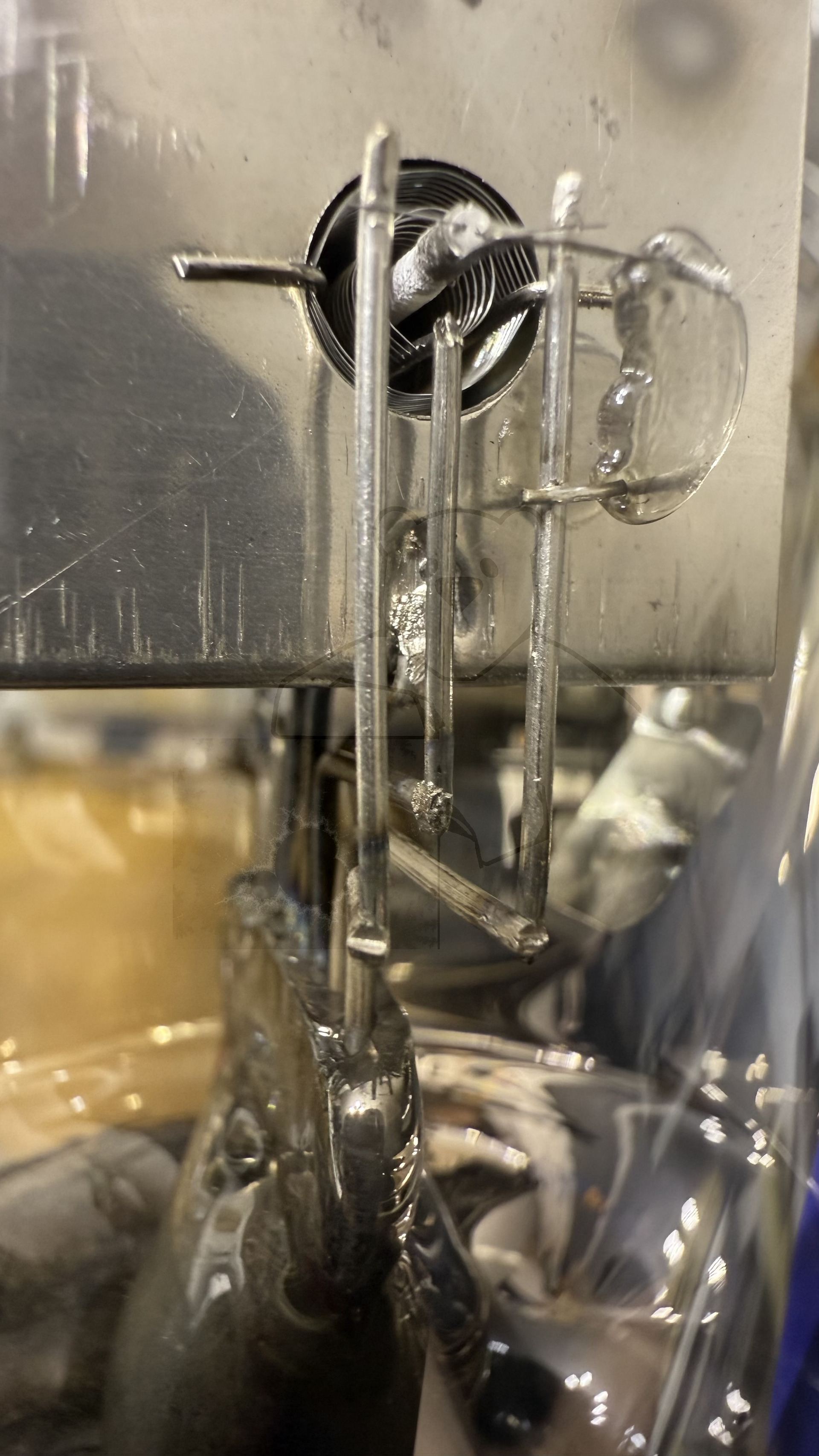

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 25

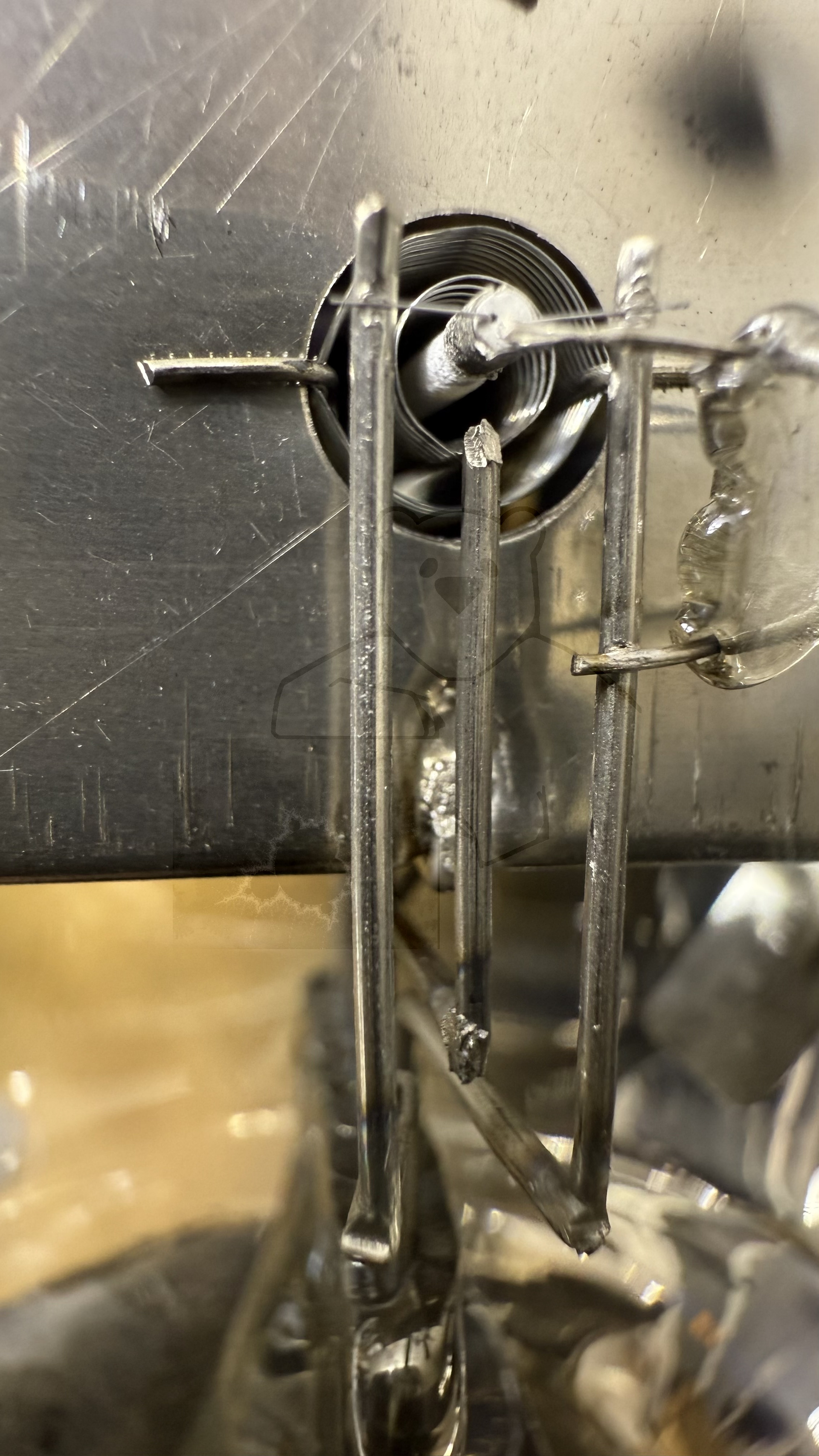

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 26

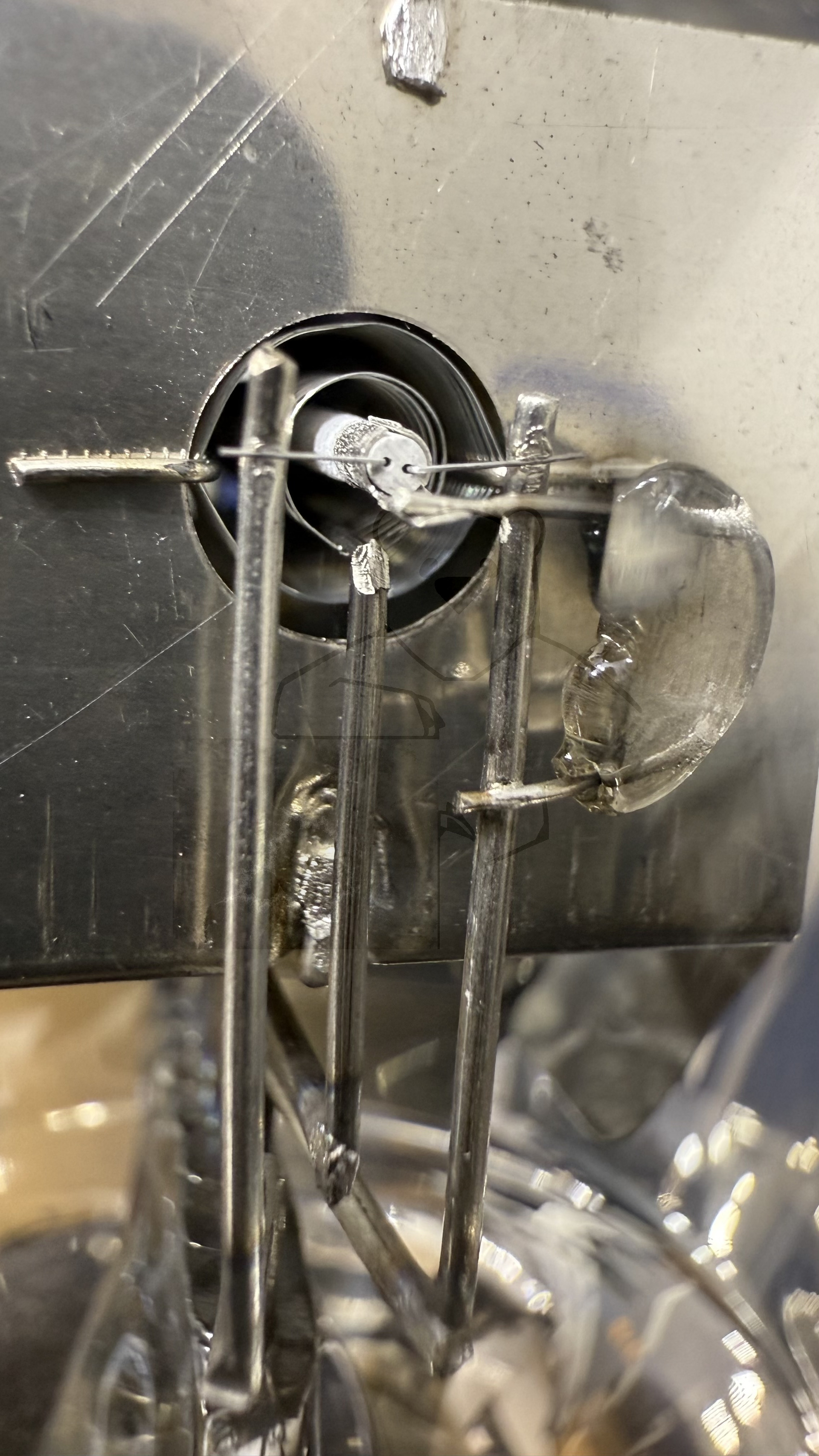

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 27

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 28

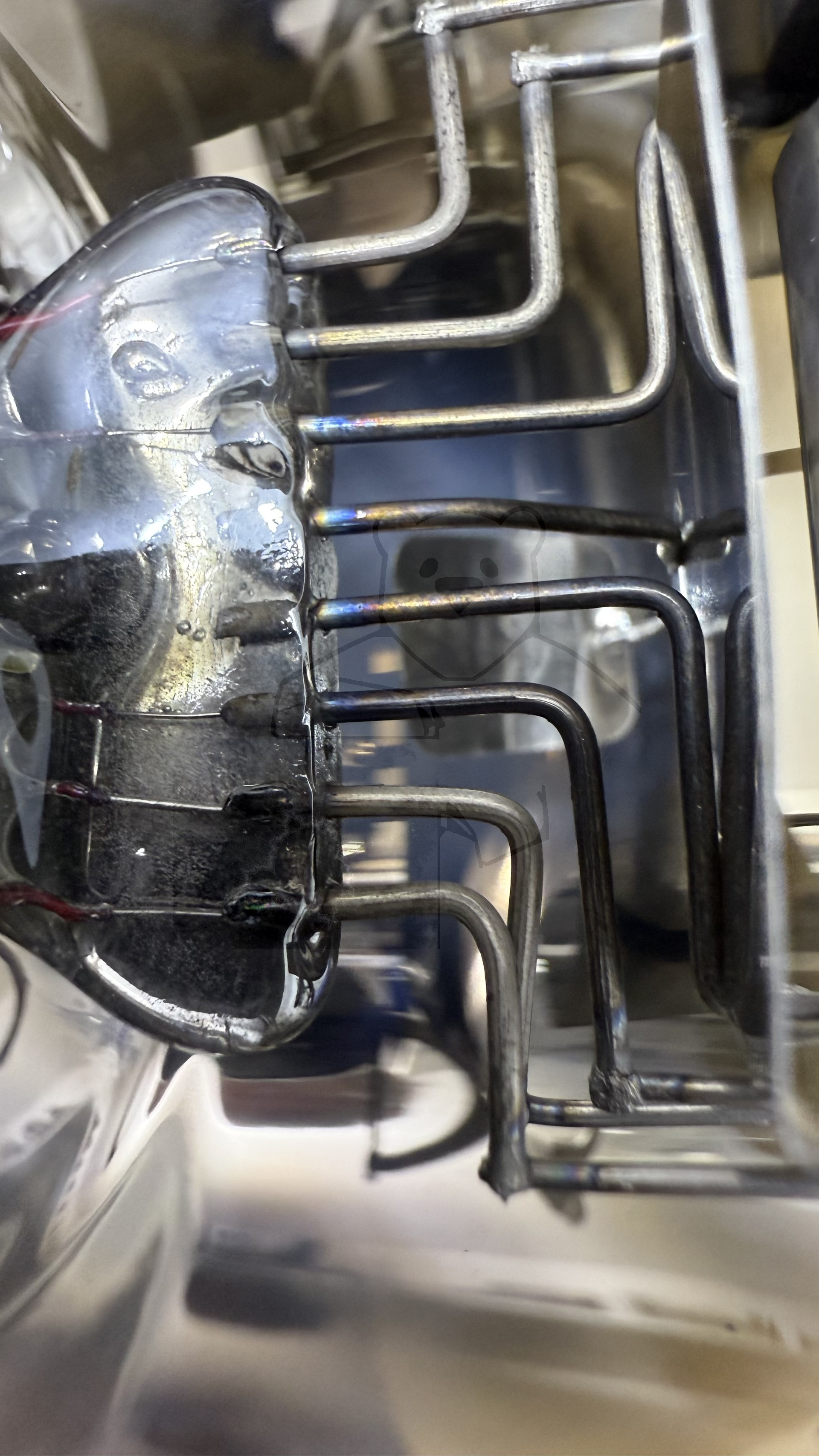

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 29

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 30

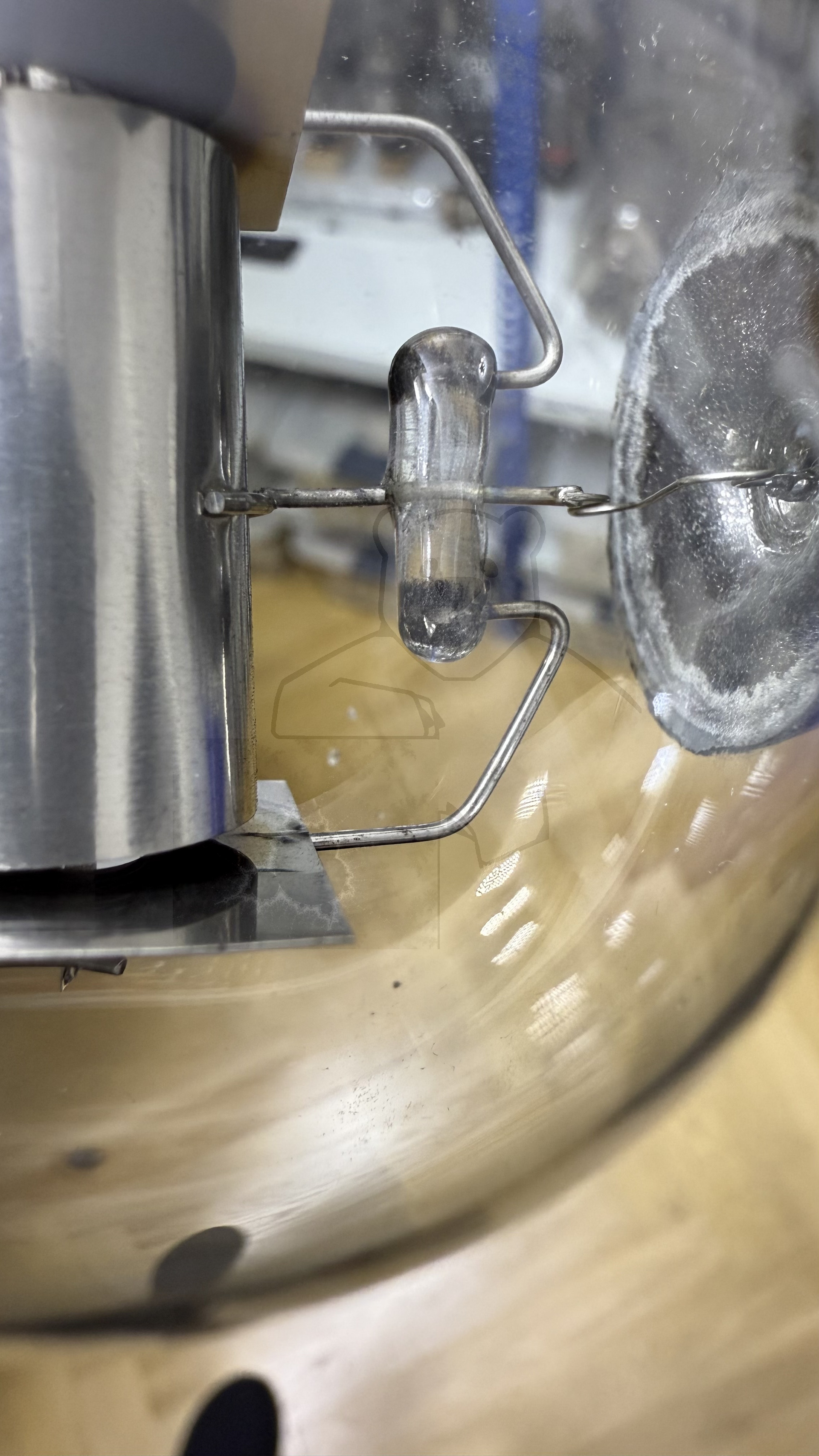

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 31

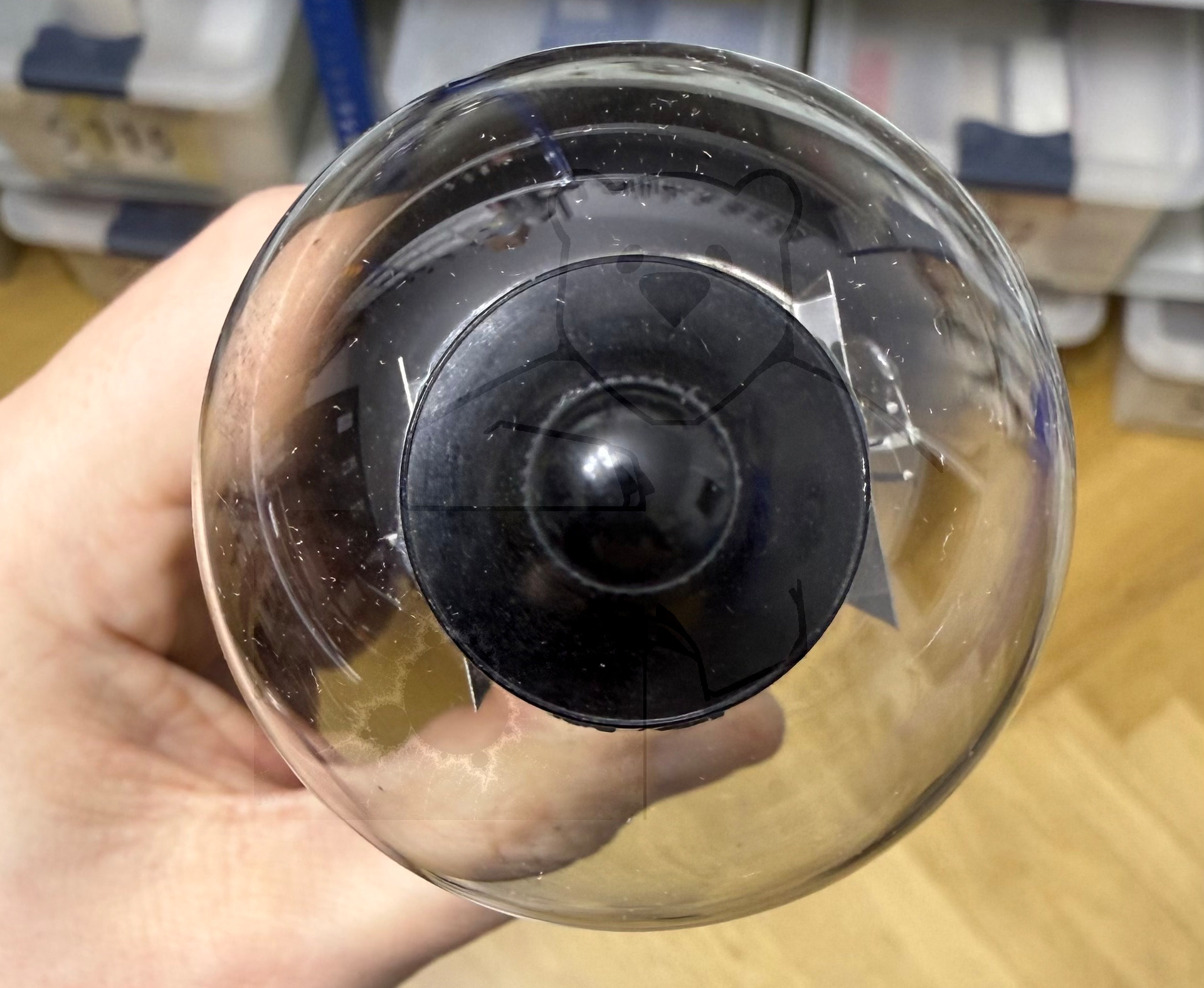

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 32

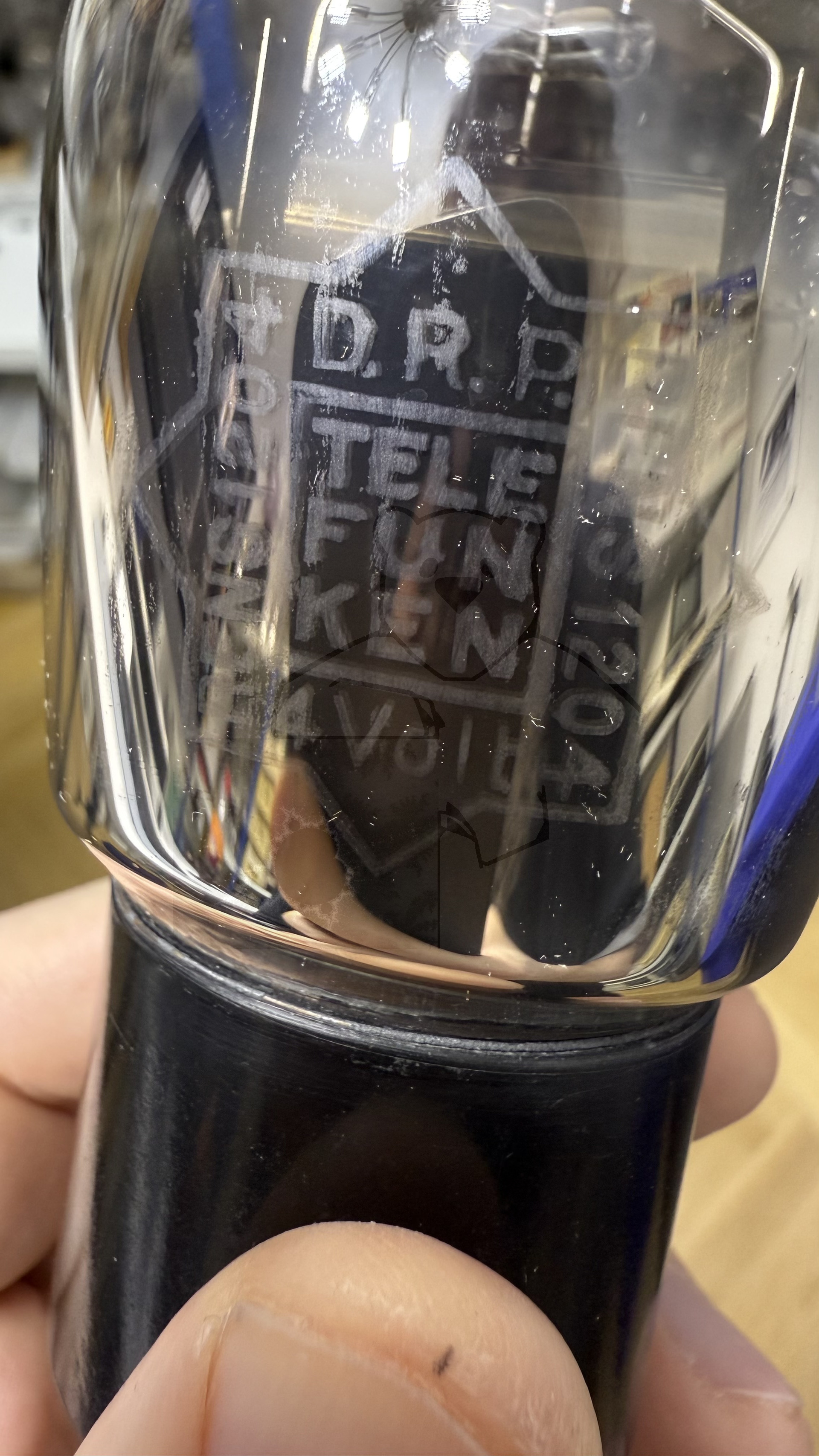

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 33

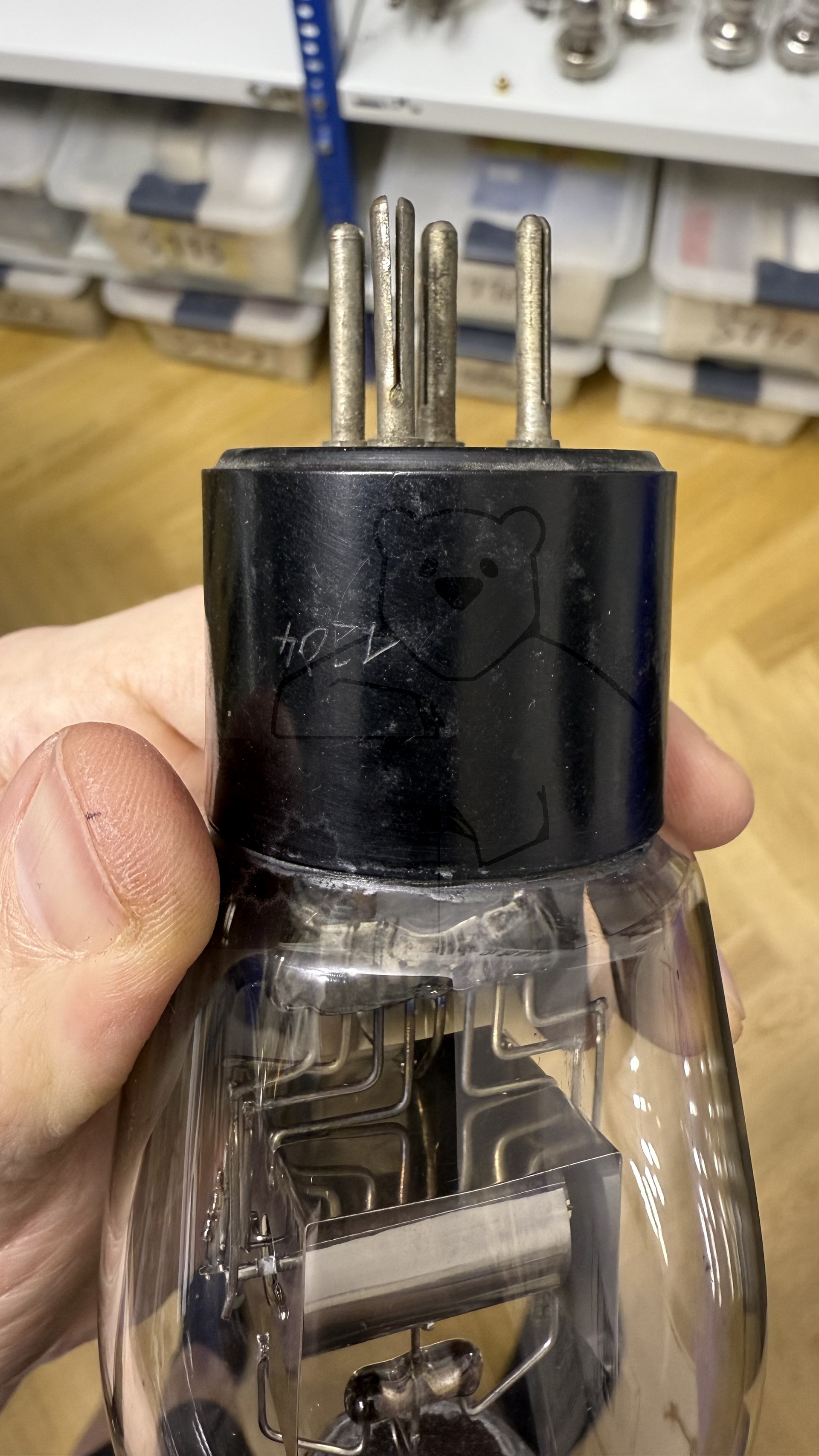

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 34

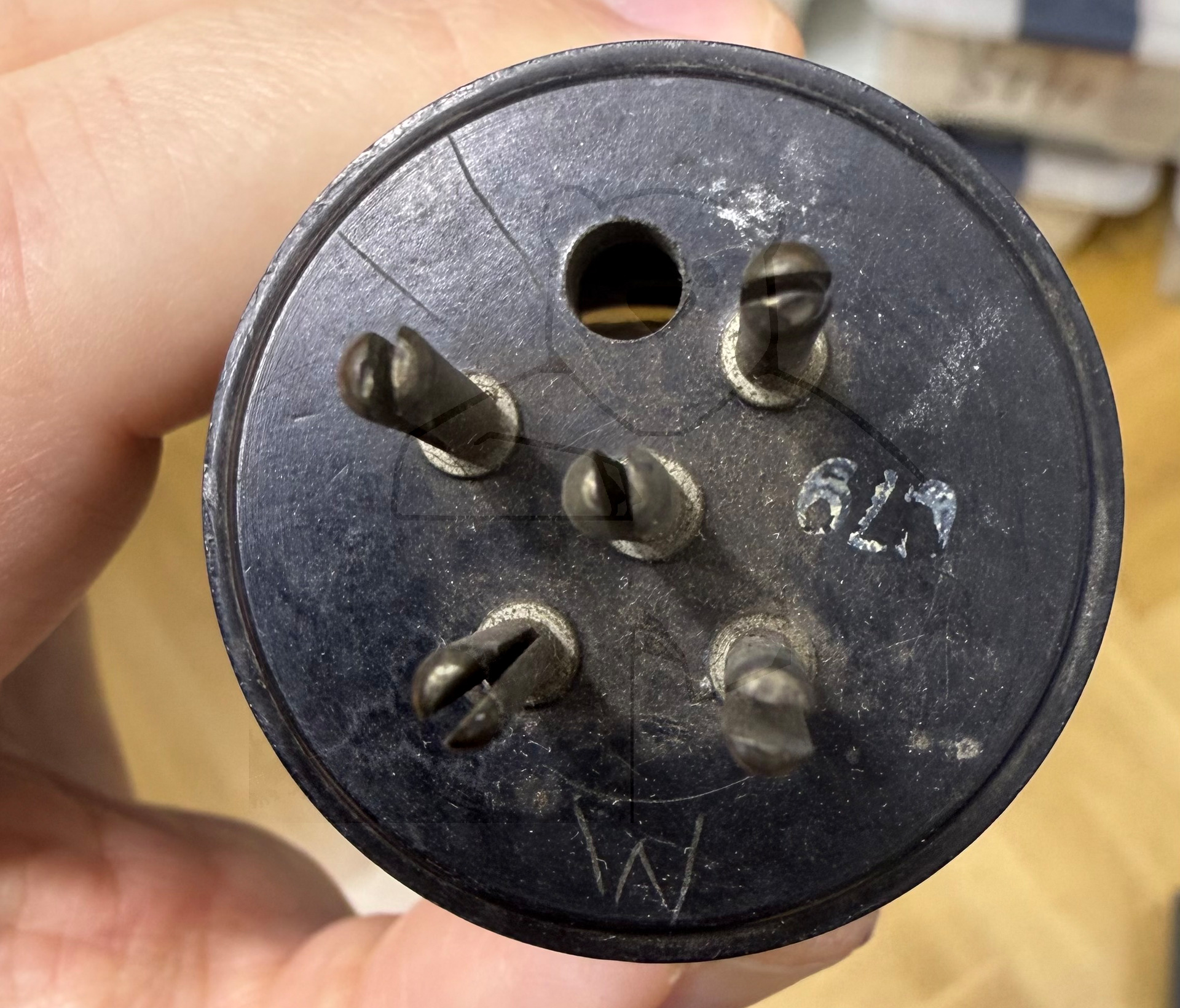

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Bild 35

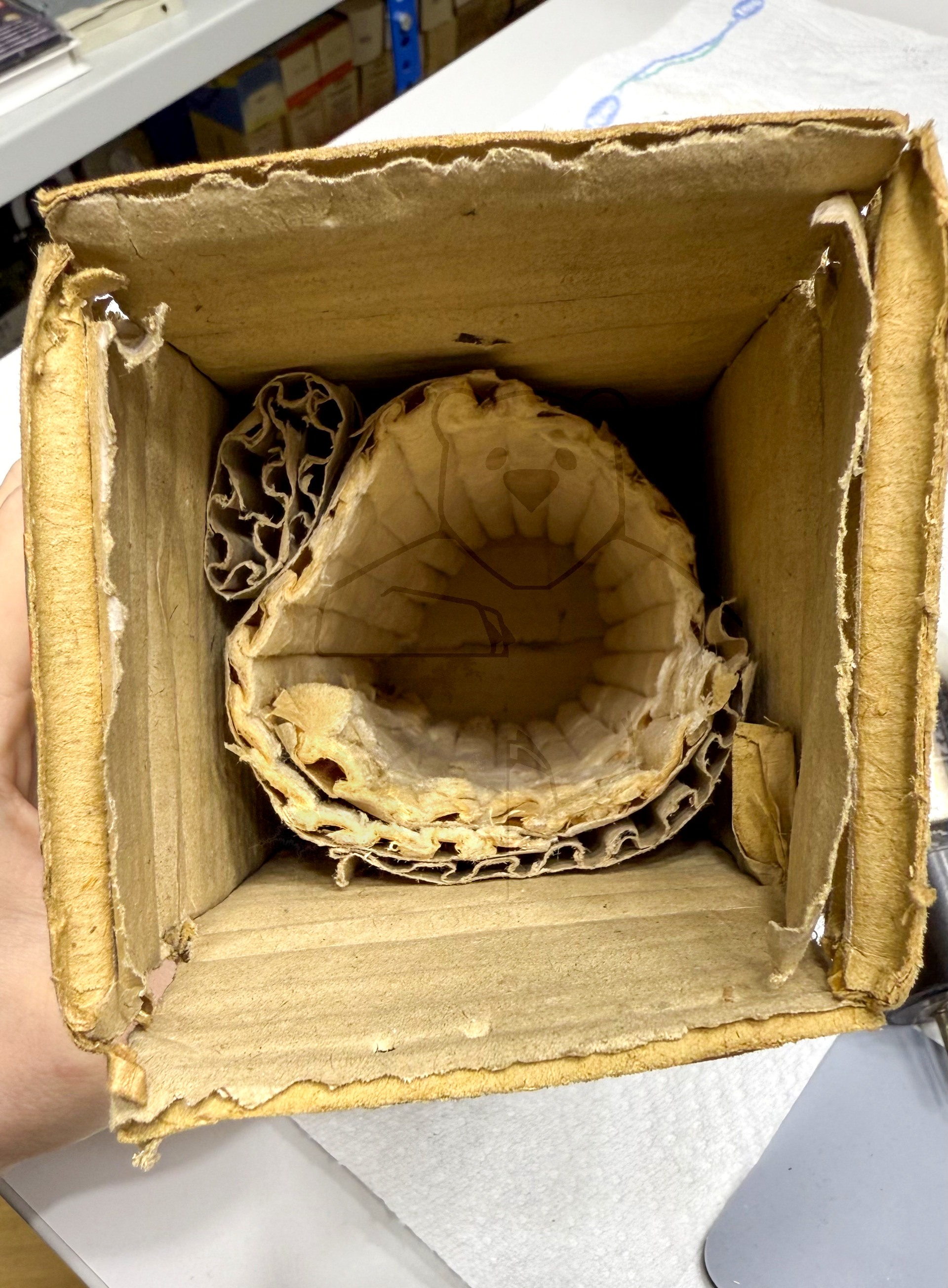

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Verpackung Bild 1

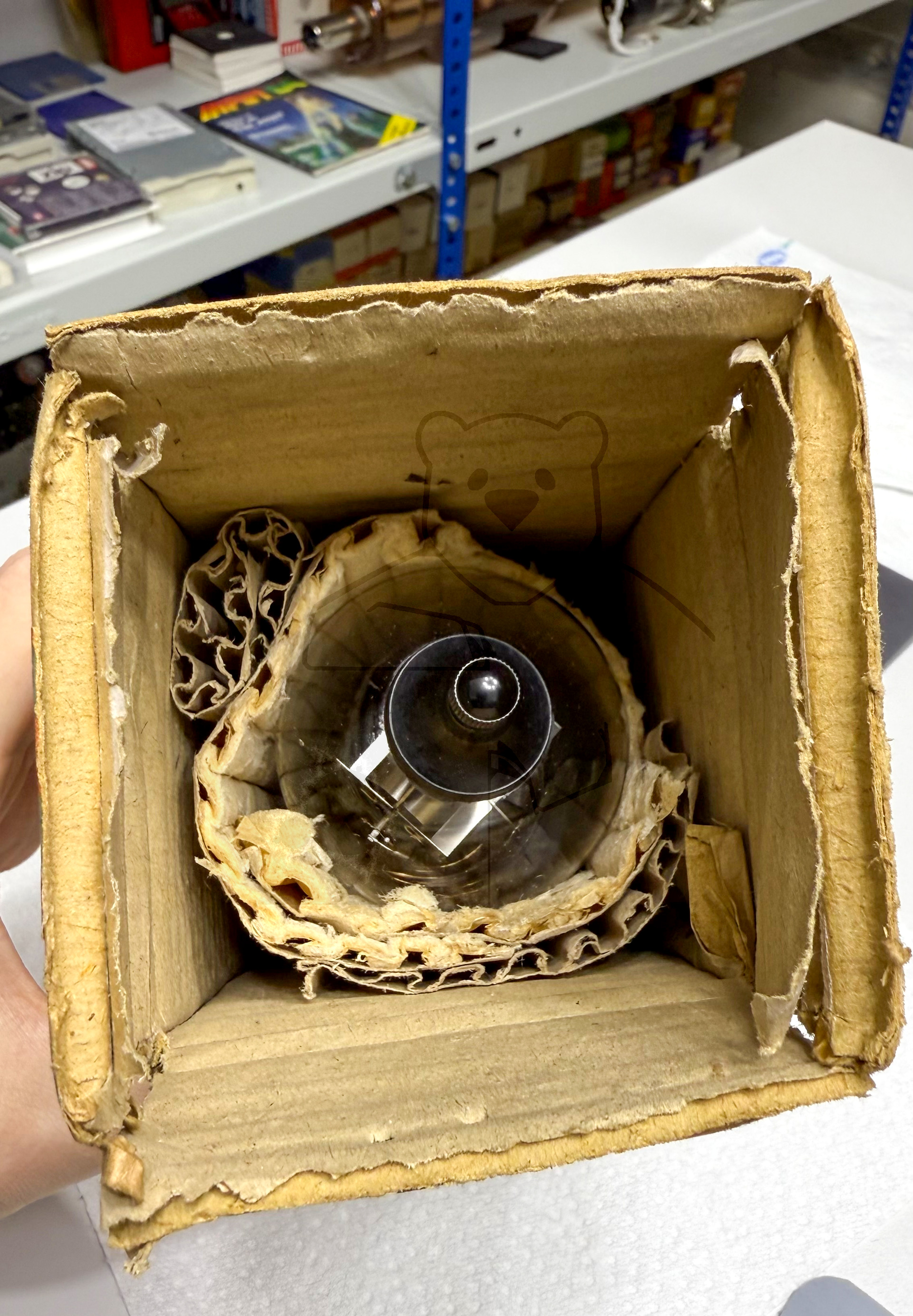

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Verpackung Bild 2

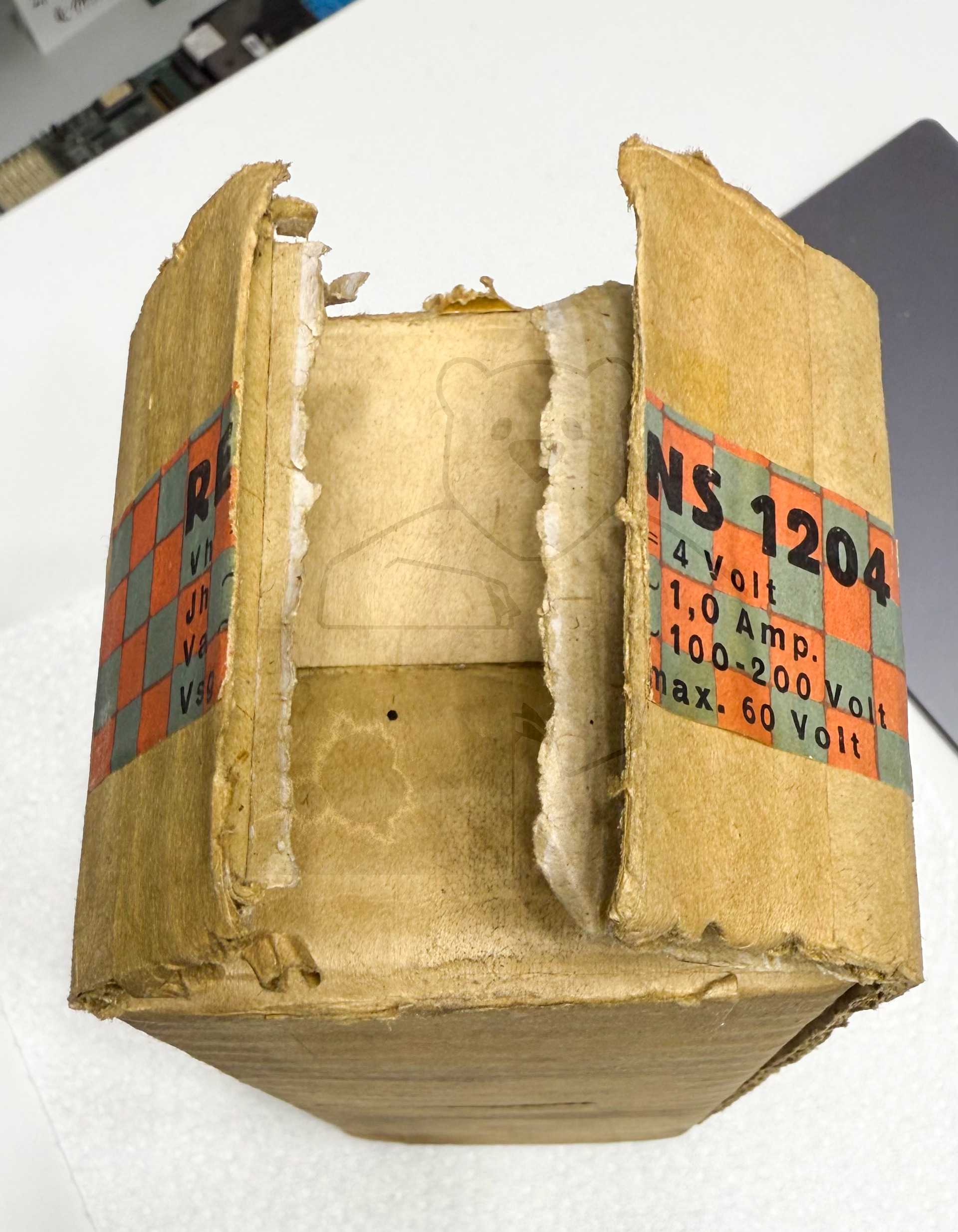

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Verpackung Bild 3

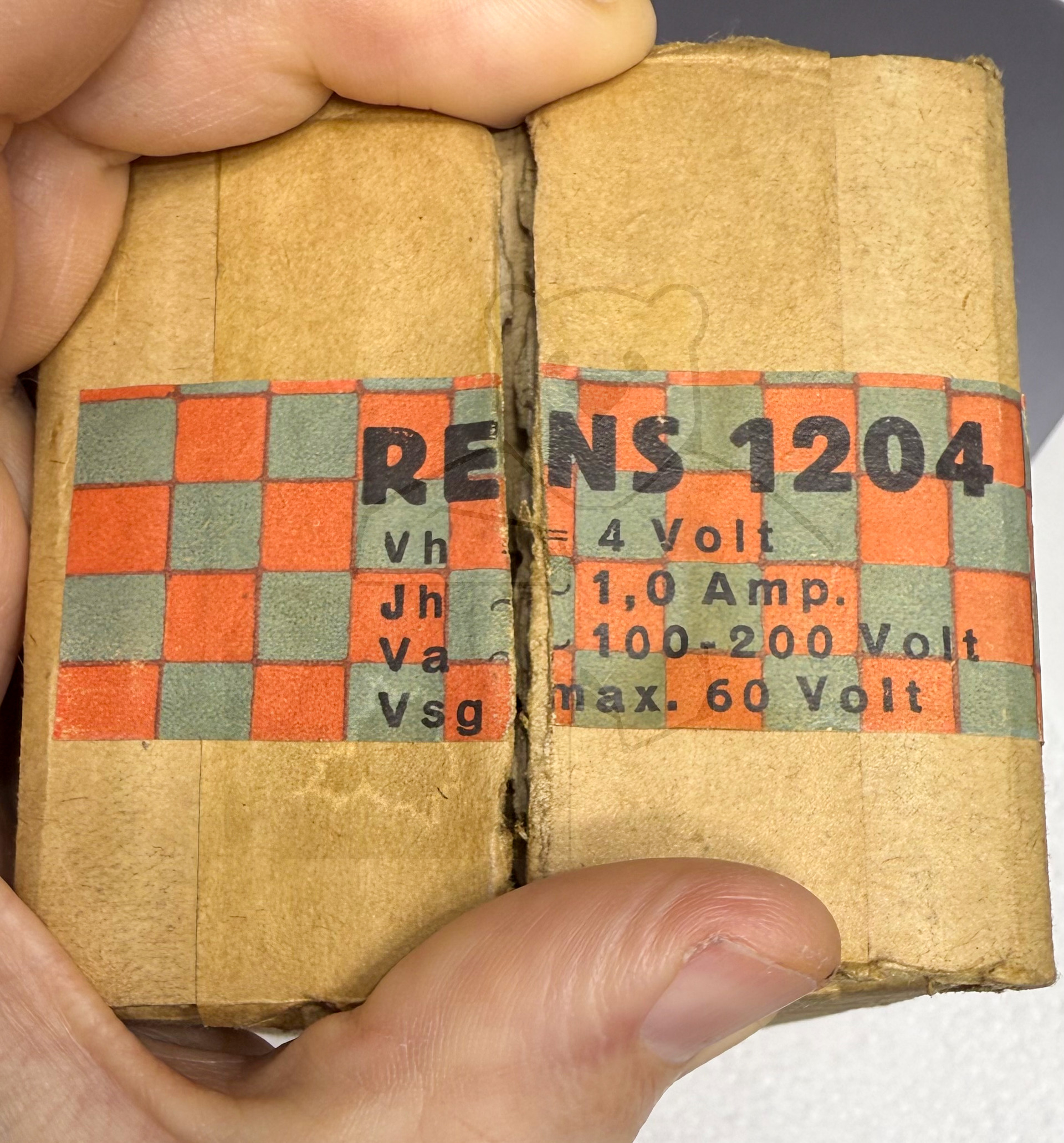

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Verpackung Bild 4

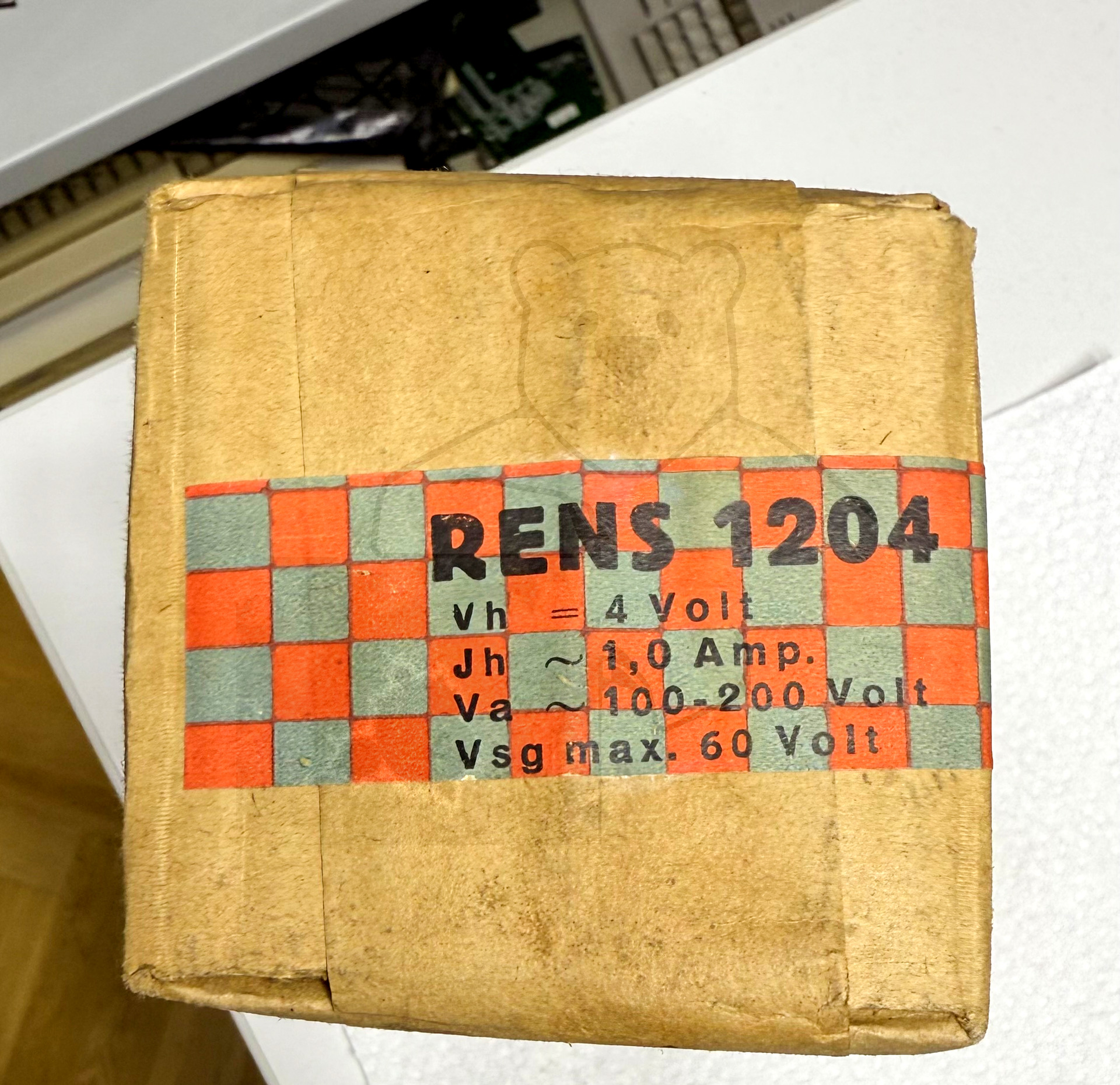

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Verpackung Bild 5

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Verpackung Bild 6

Röhre RENS1204 Alte Variante ohne Metallisierung #8494 Verpackung Bild 7

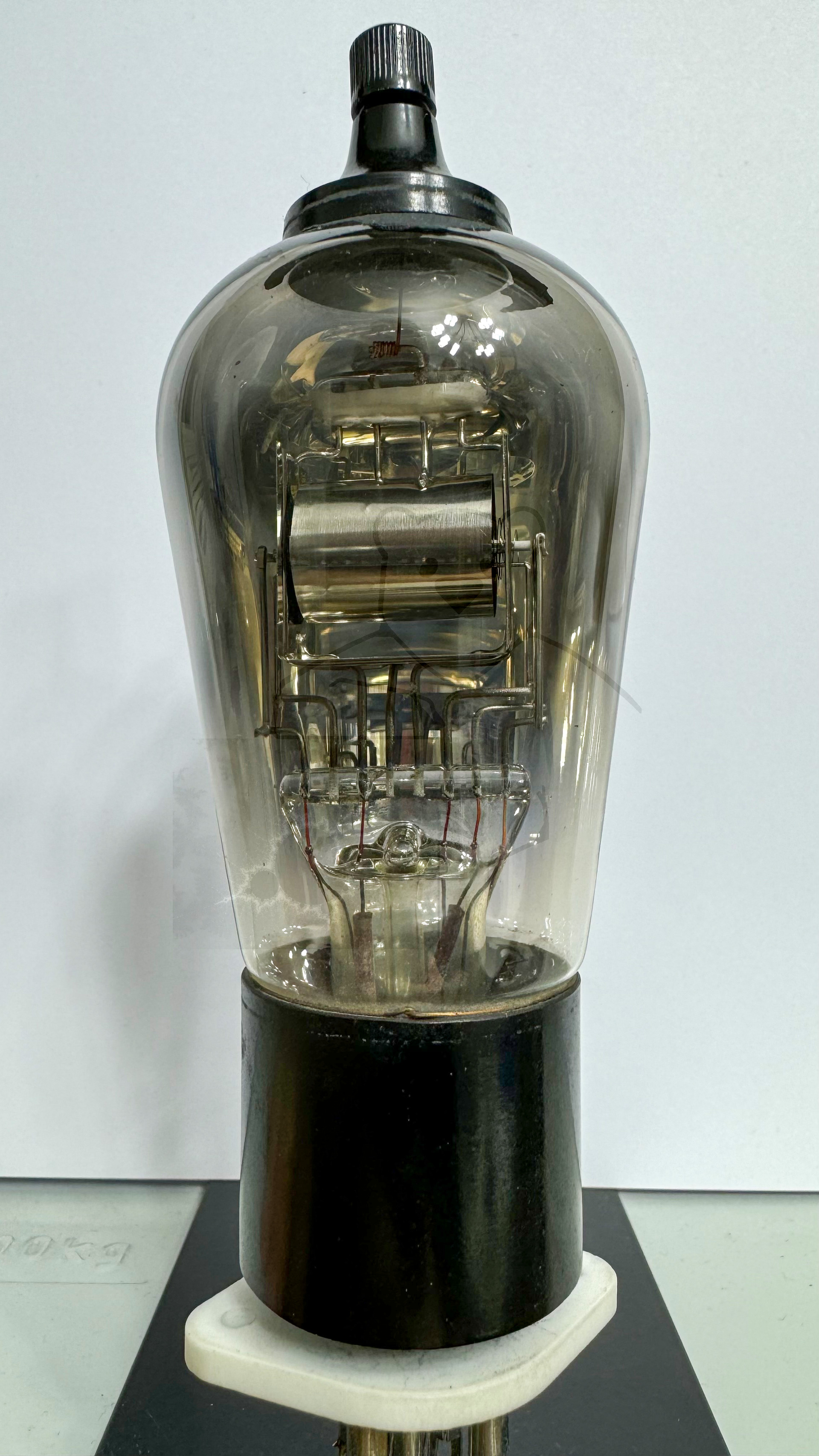

Röhre RENS1204 #6380 Bild 1

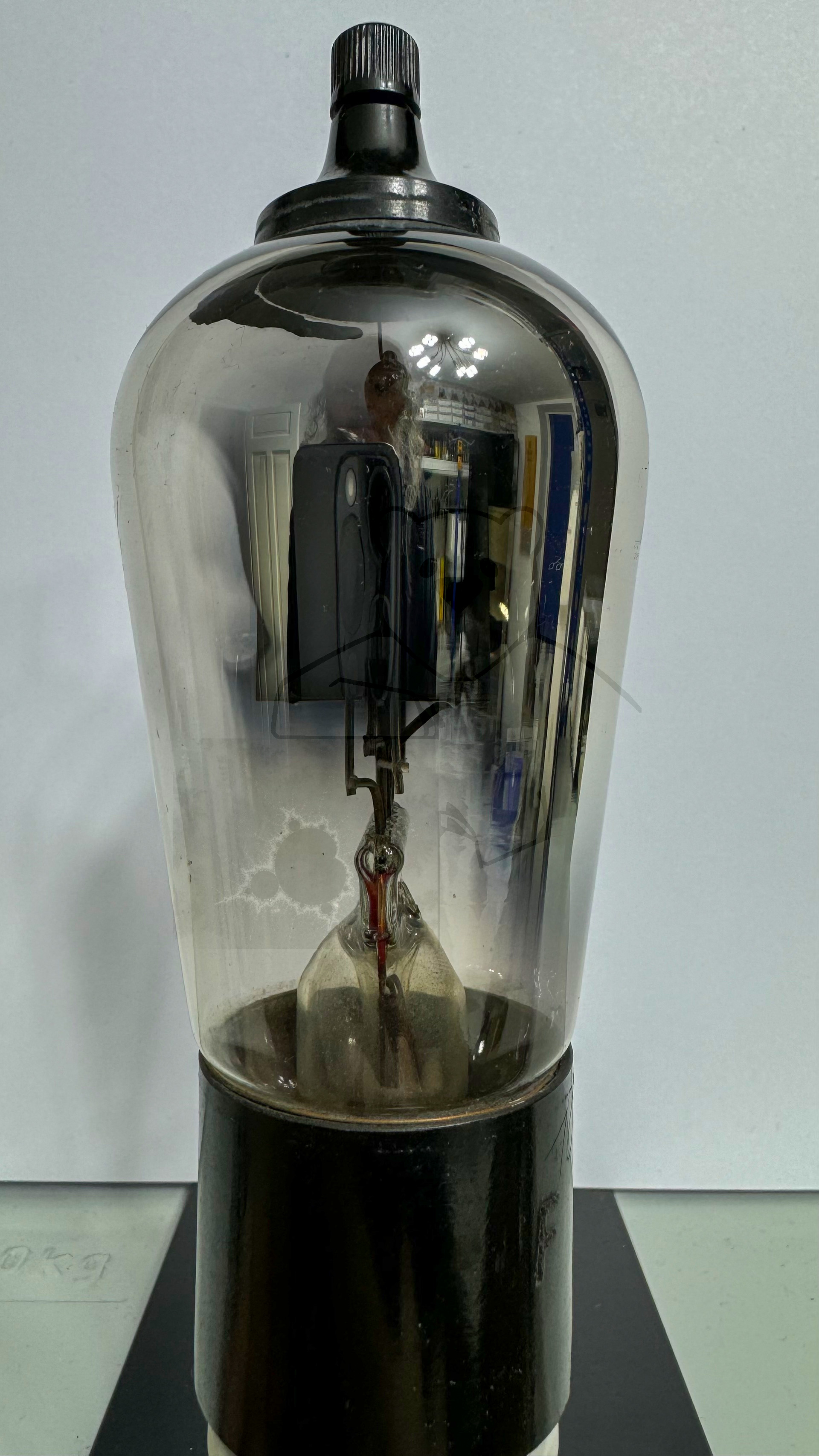

Röhre RENS1204 #6380 Bild 2

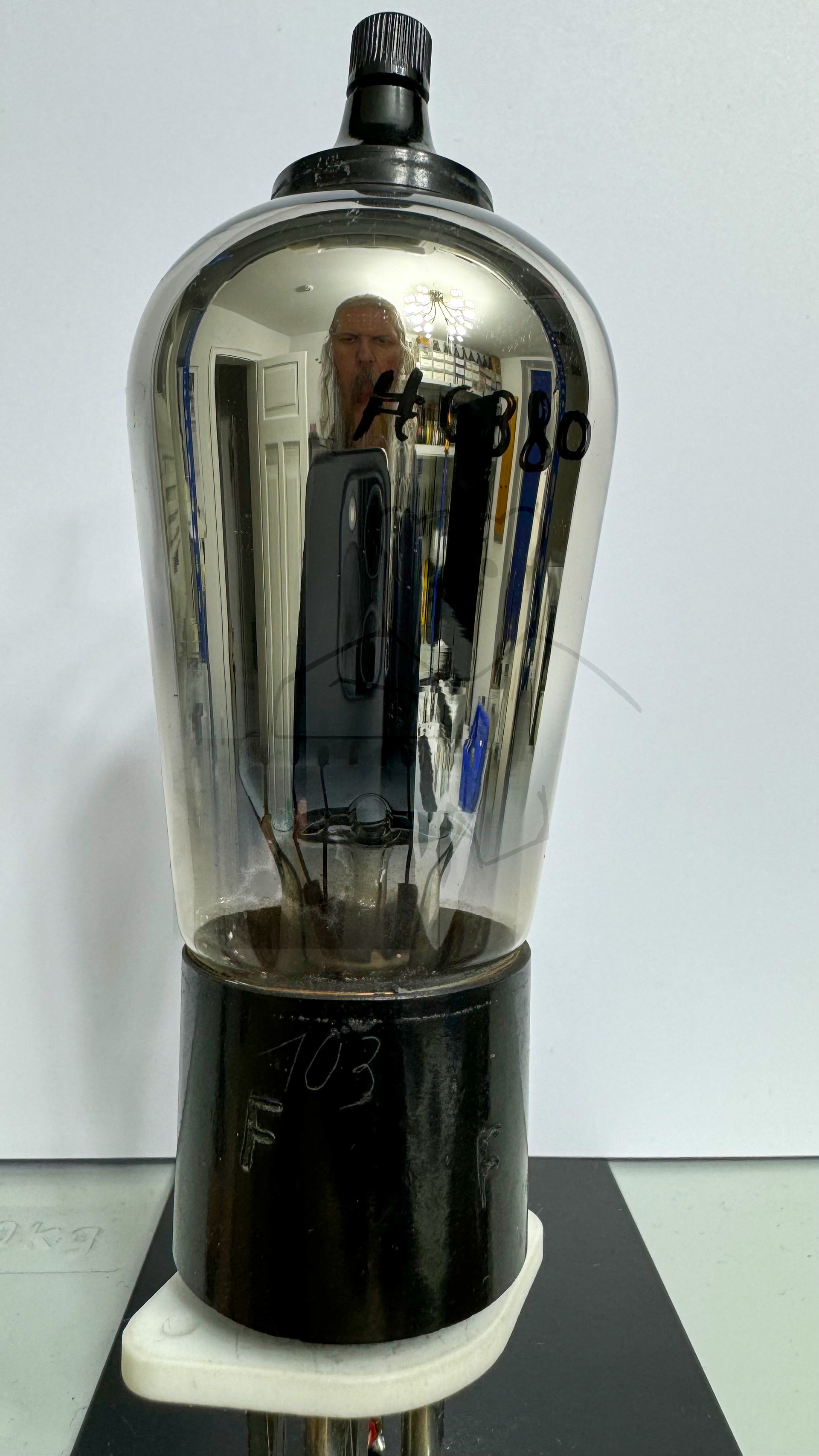

Röhre RENS1204 #6380 Bild 3

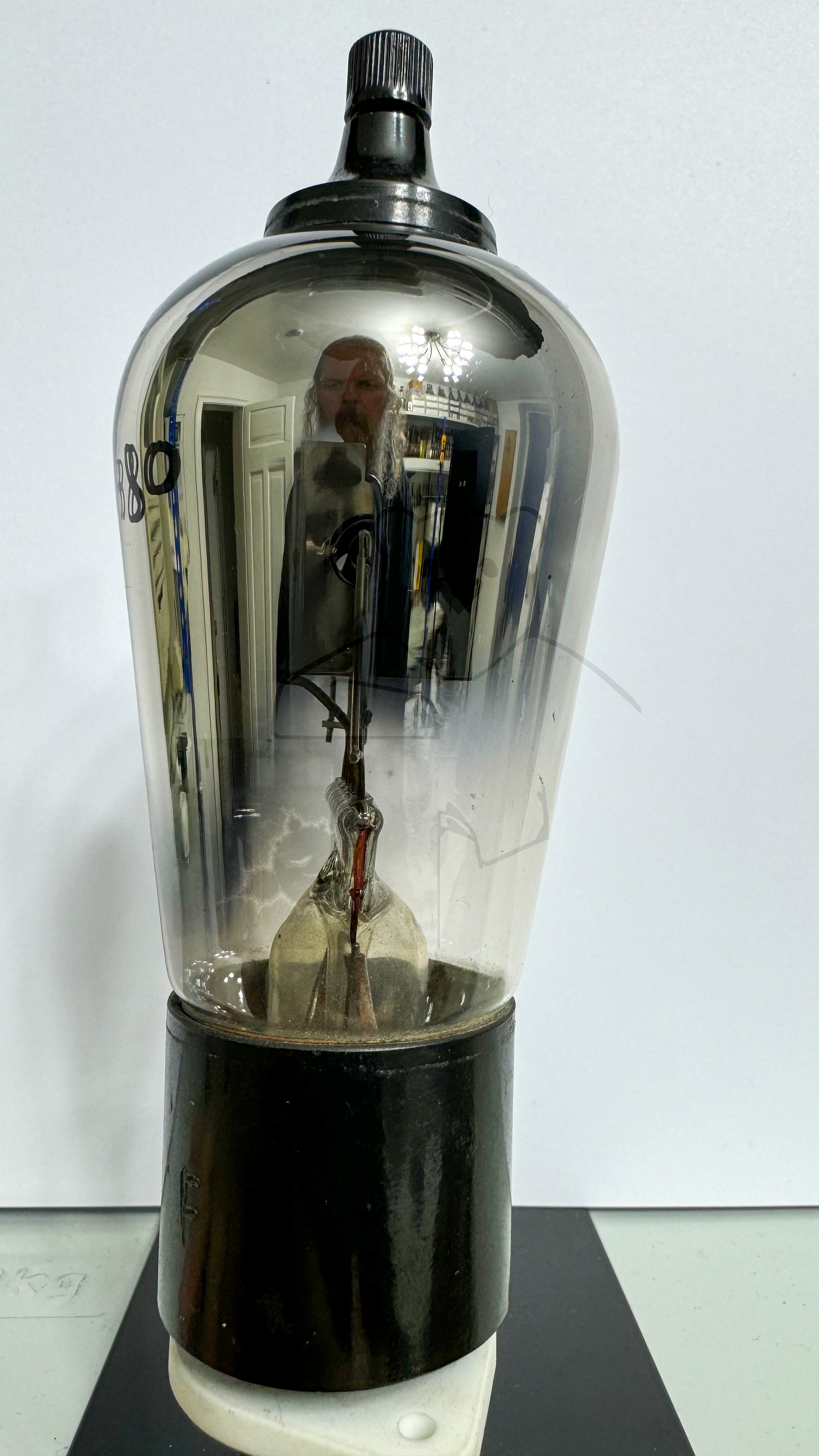

Röhre RENS1204 #6380 Bild 4

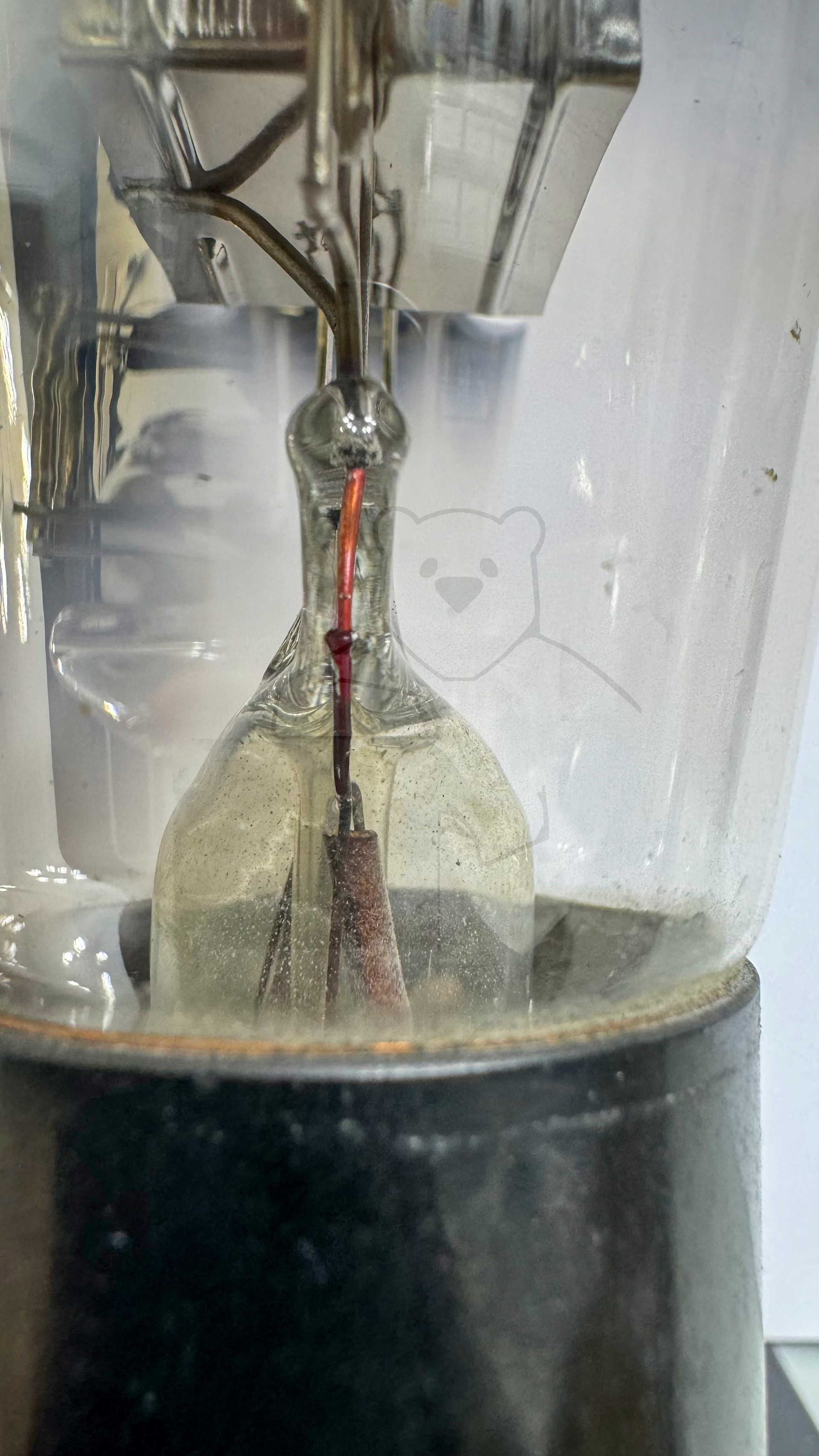

Röhre RENS1204 #6380 Bild 5

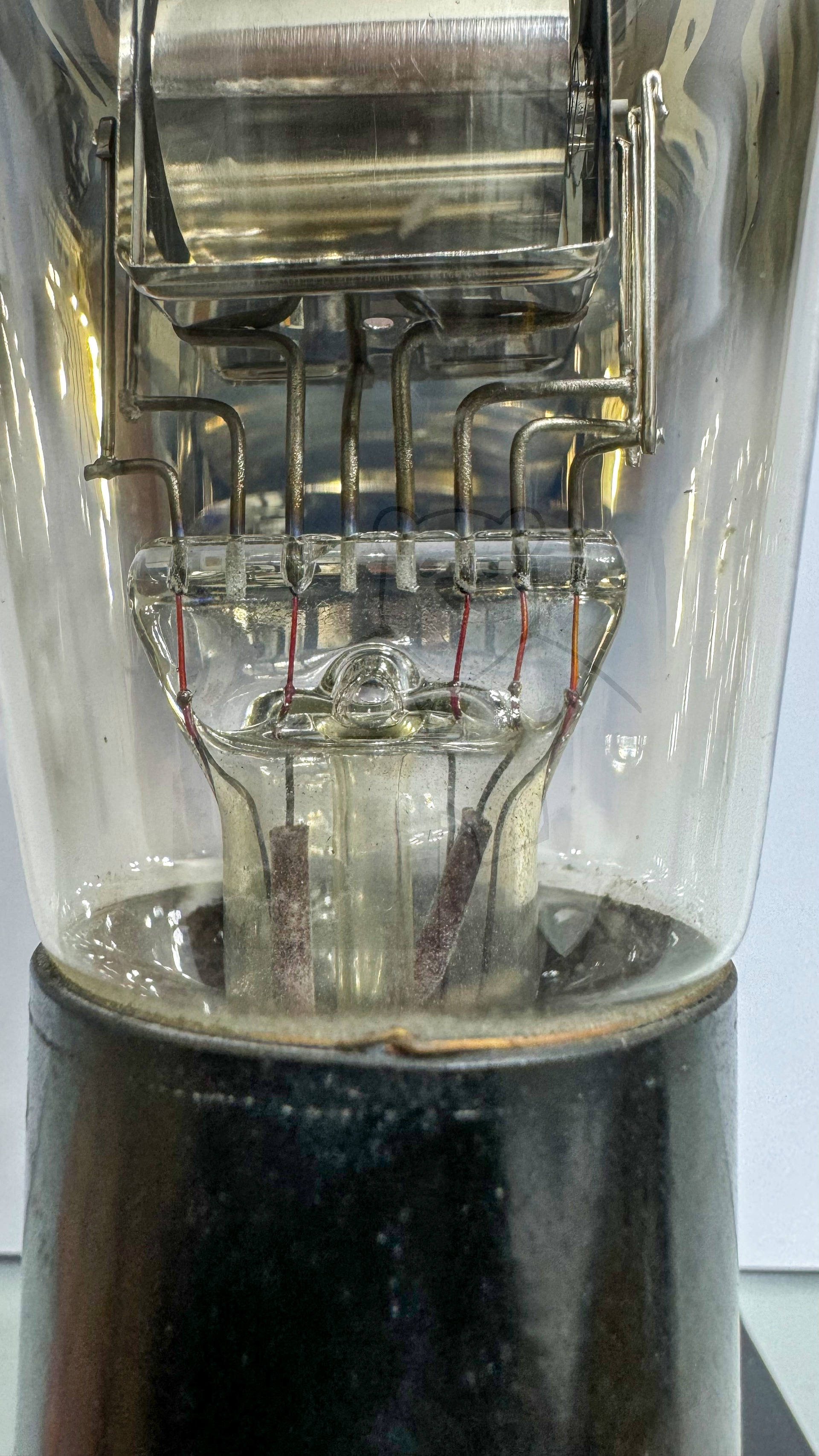

Röhre RENS1204 #6380 Bild 6

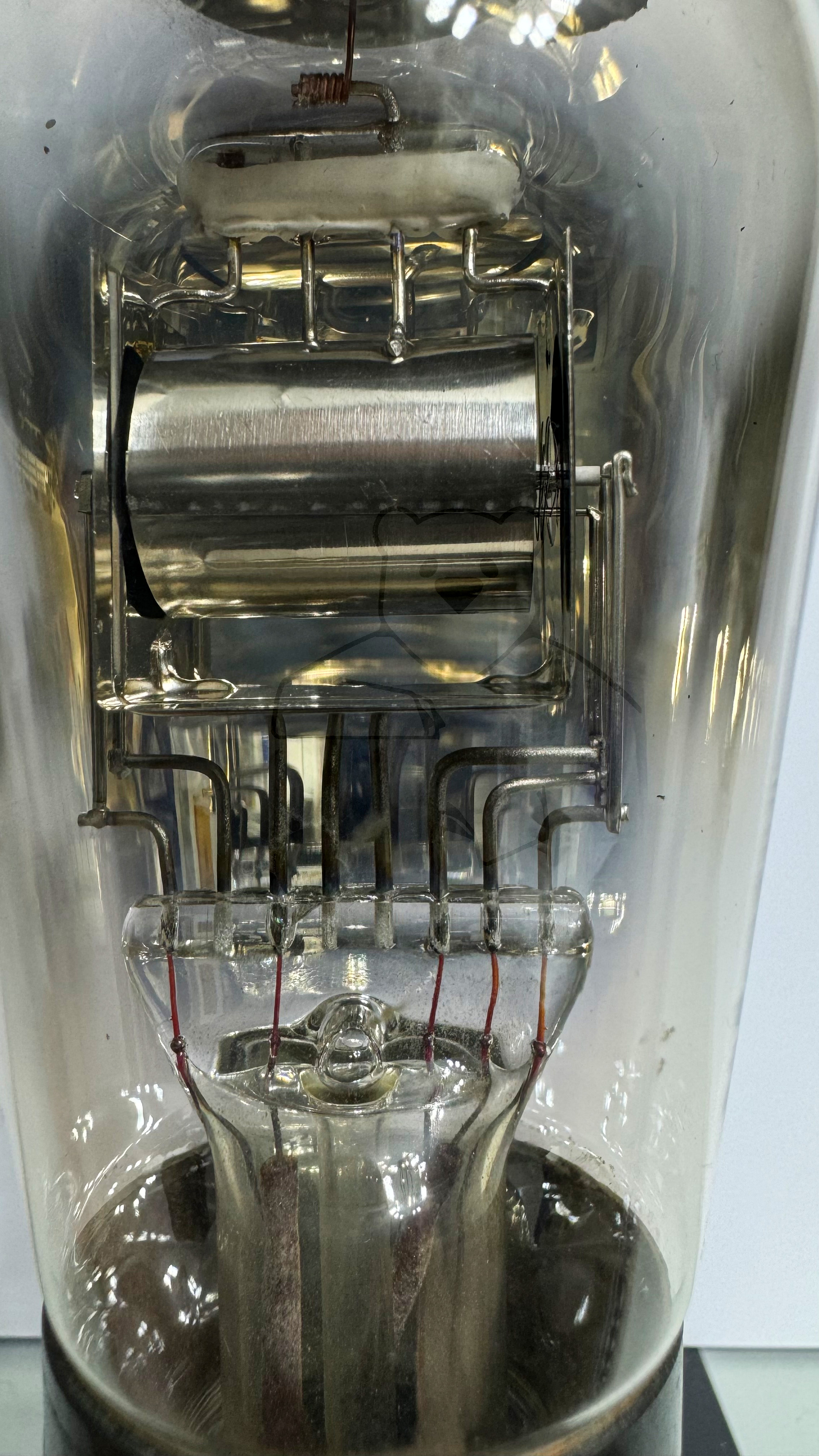

Röhre RENS1204 #6380 Bild 7

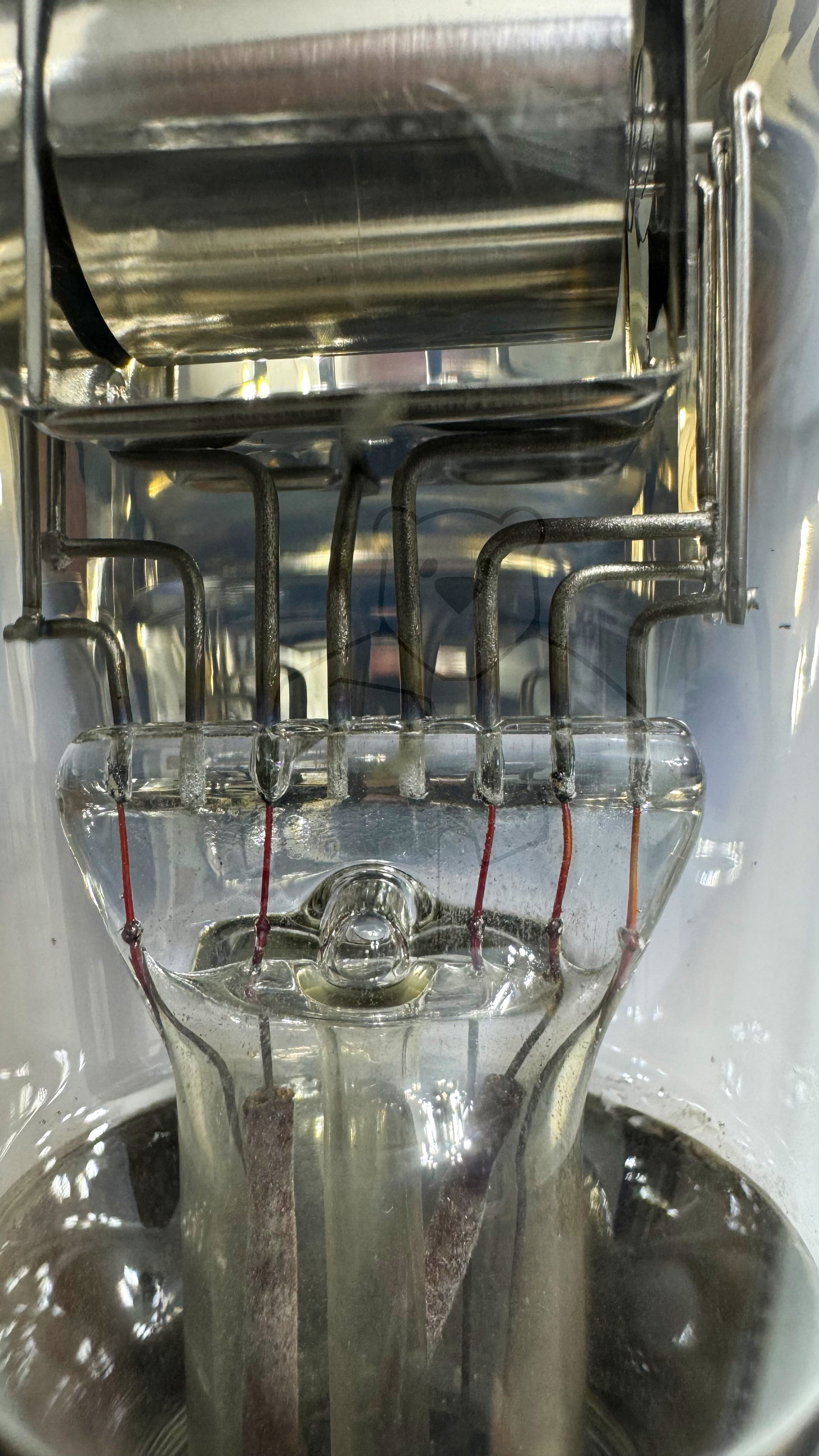

Röhre RENS1204 #6380 Bild 8

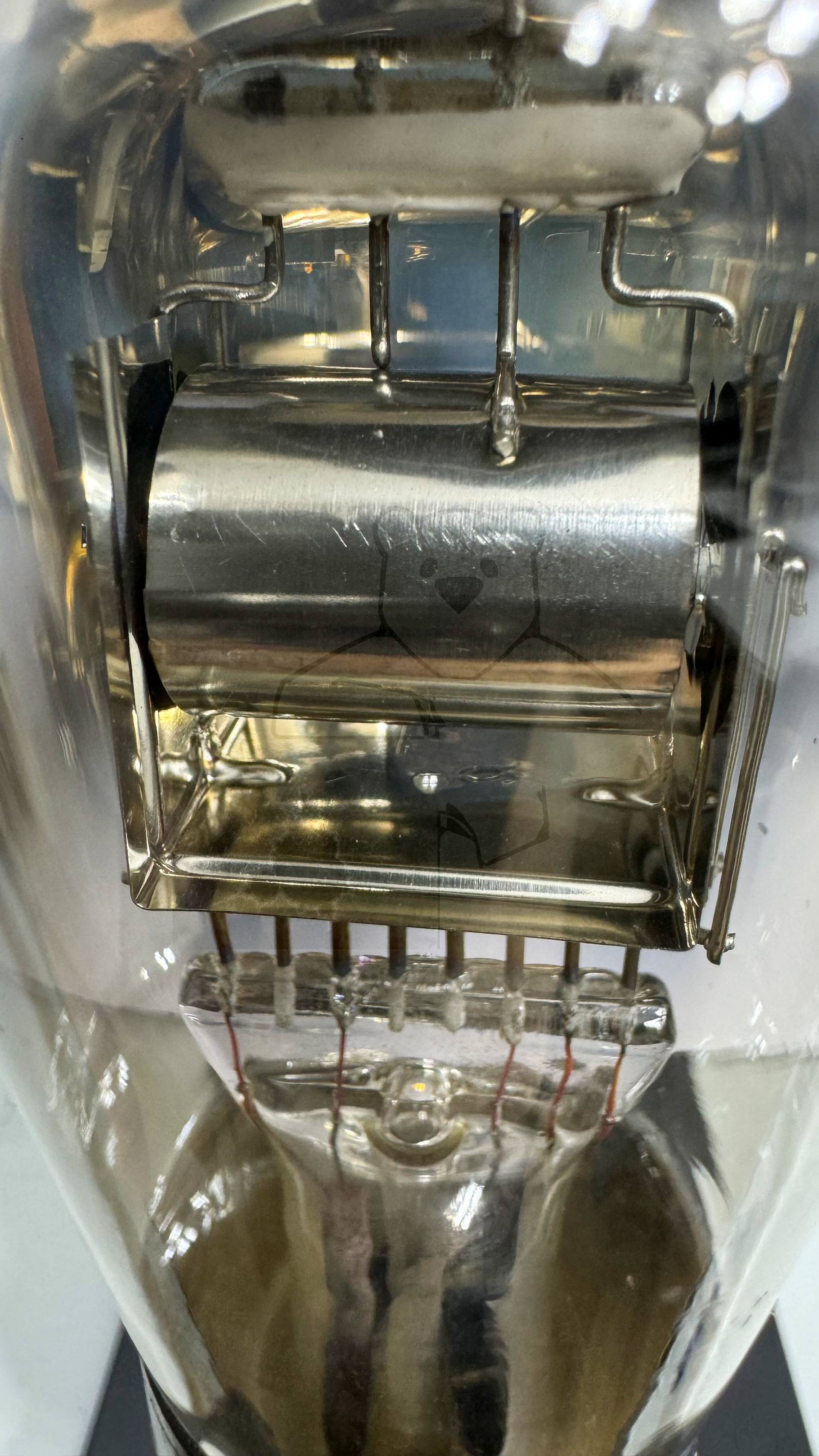

Röhre RENS1204 #6380 Bild 9

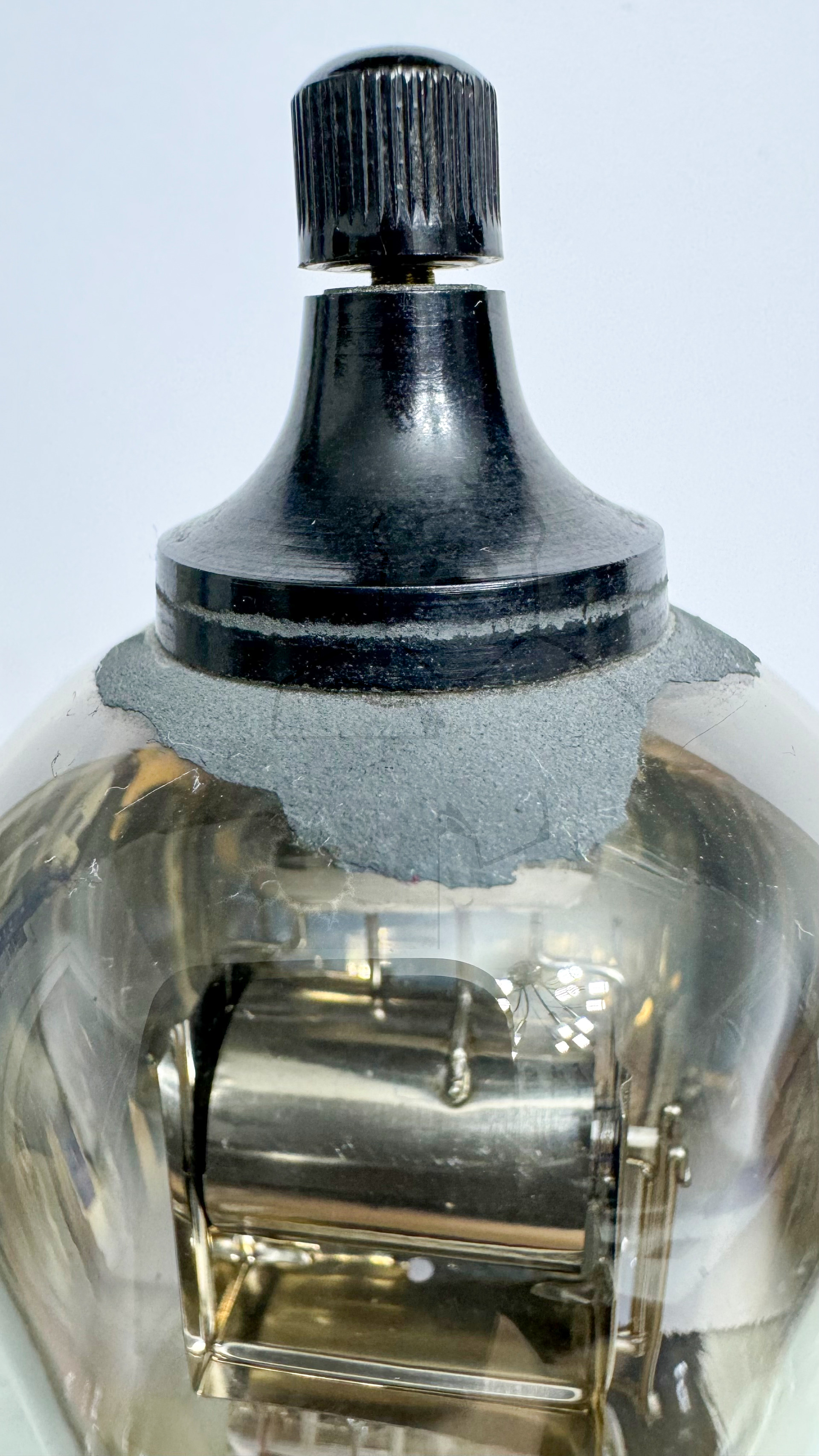

Röhre RENS1204 #6380 Bild 10

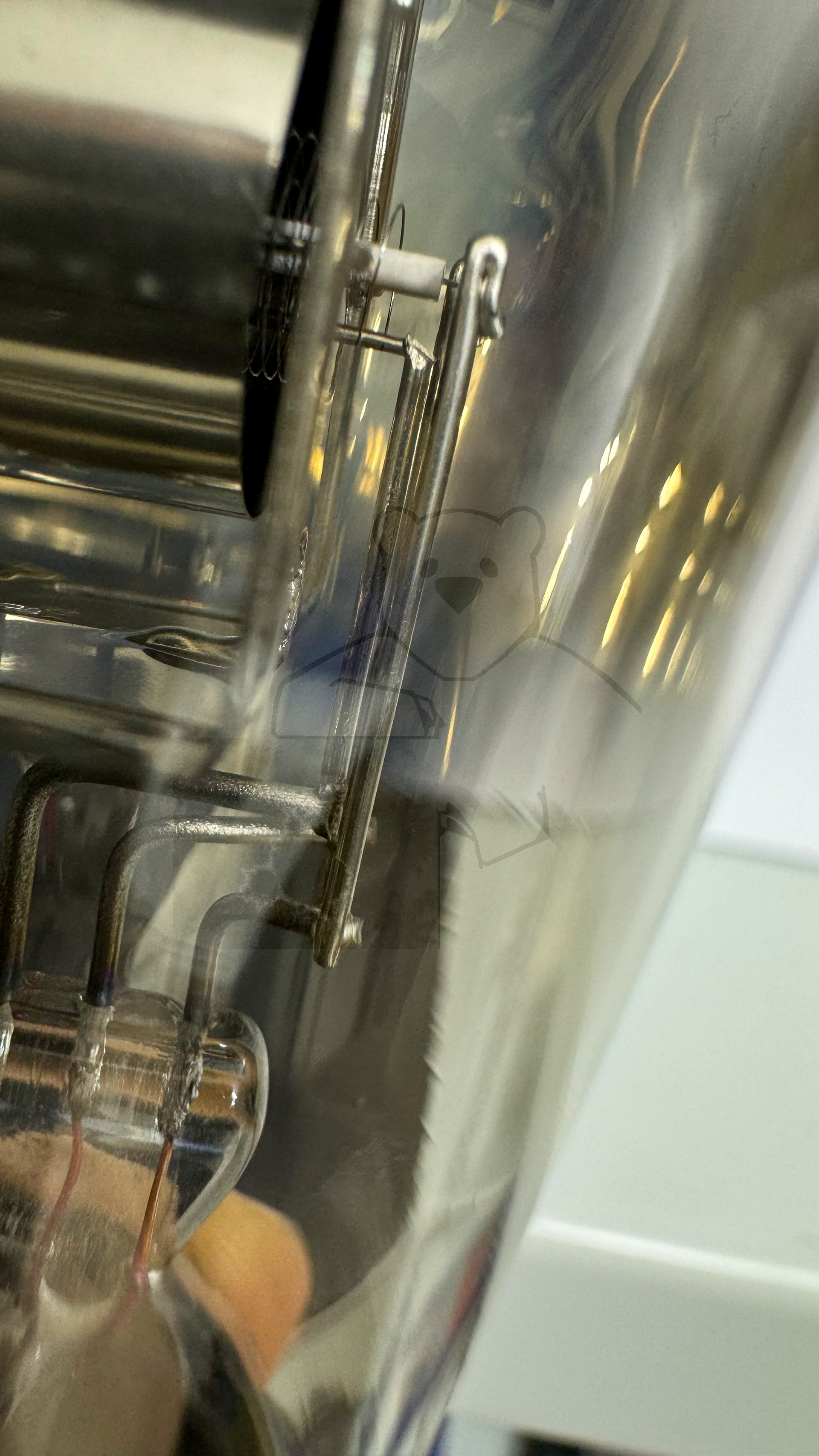

Röhre RENS1204 #6380 Bild 11

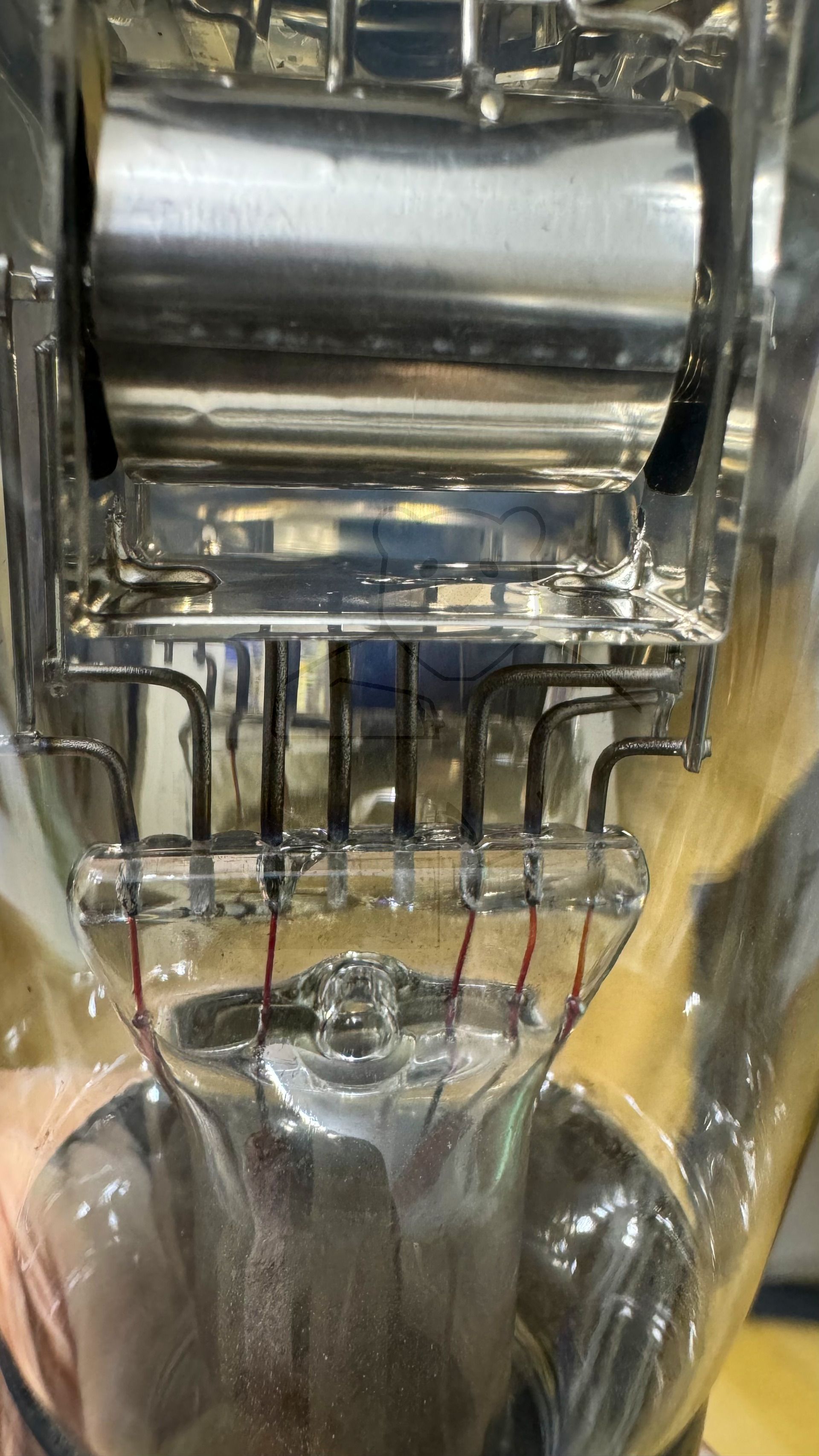

Röhre RENS1204 #6380 Bild 12

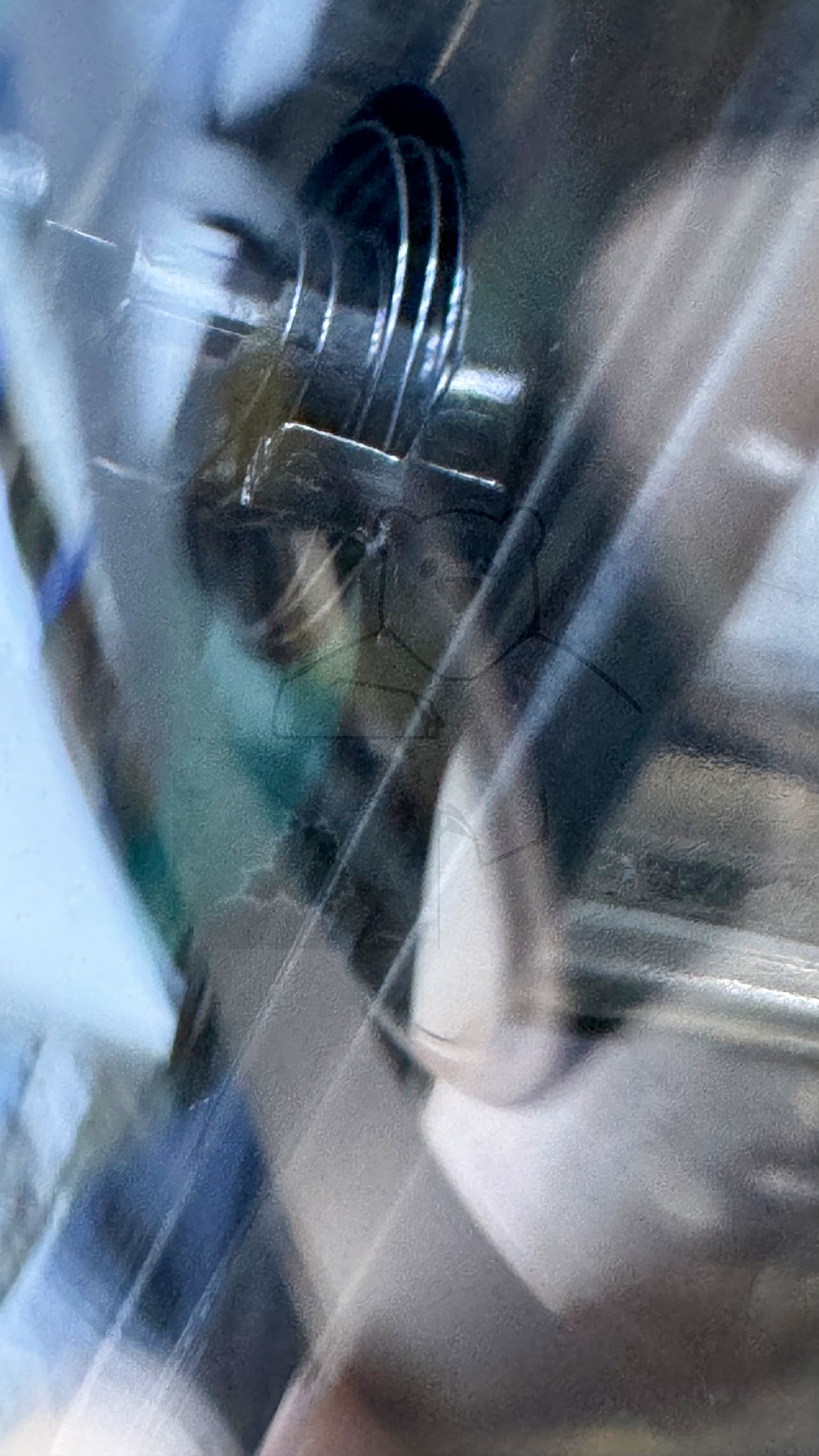

Röhre RENS1204 #6380 Bild 13

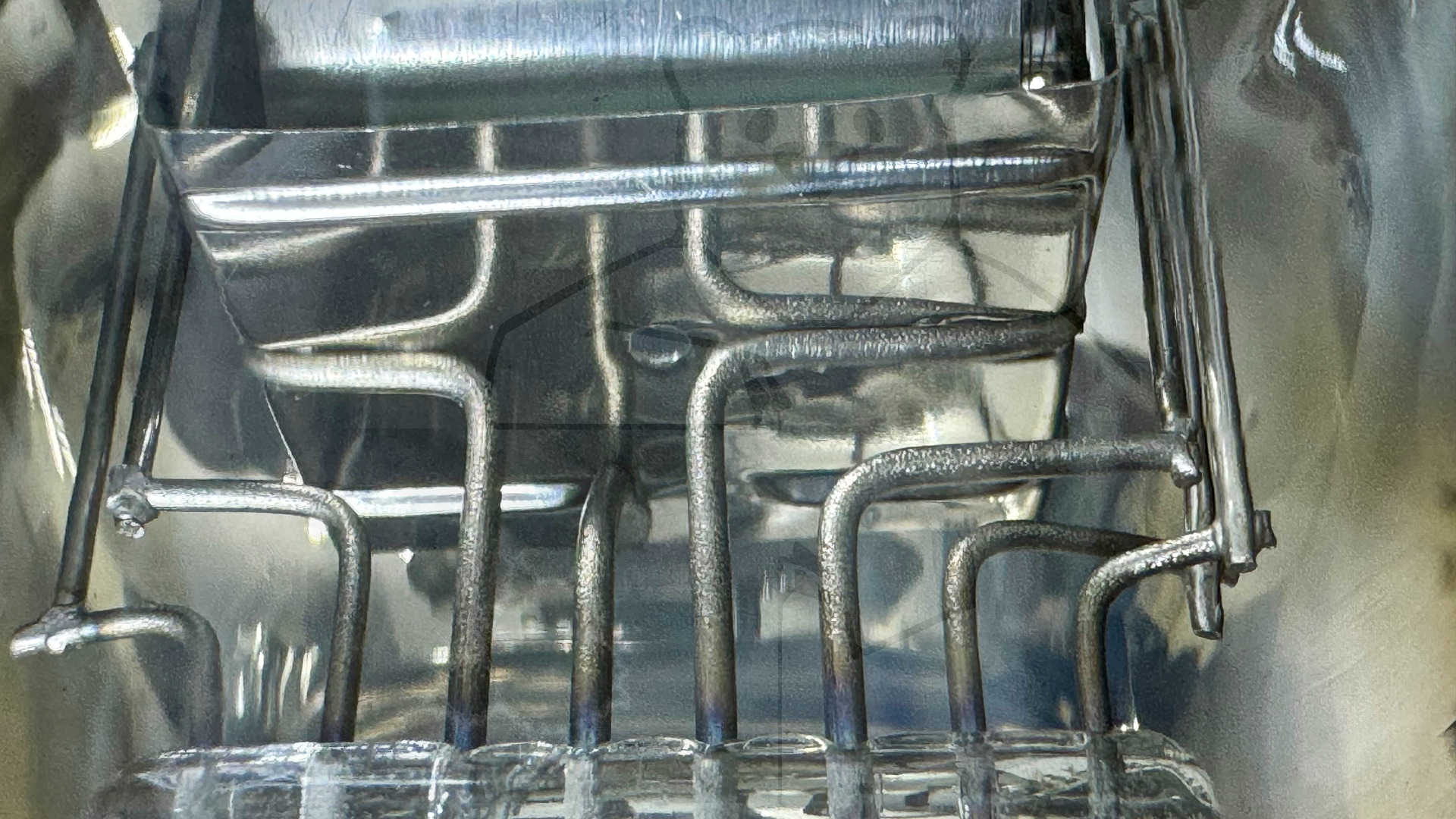

Röhre RENS1204 #6380 Bild 14

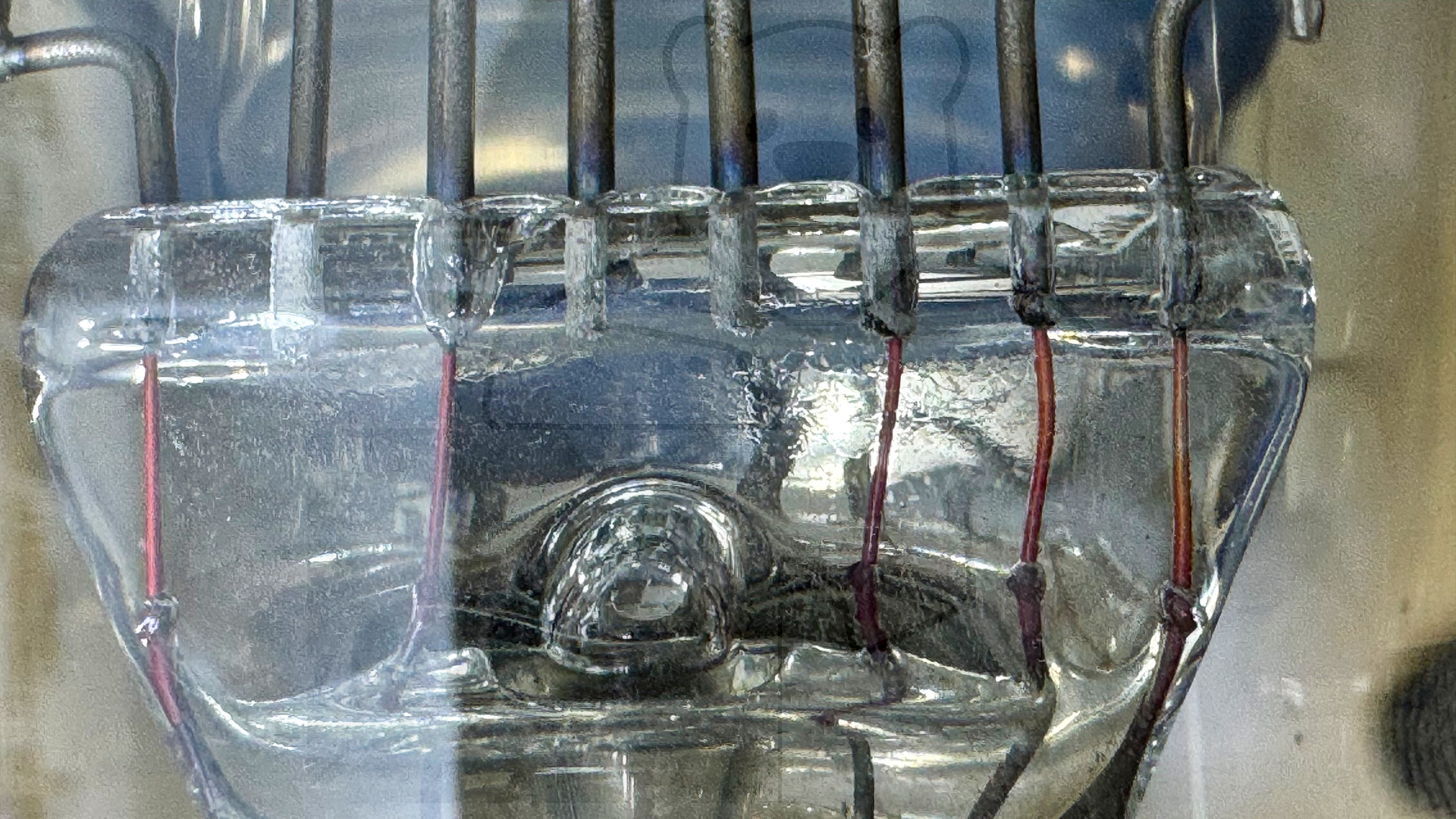

Röhre RENS1204 #6380 Bild 15

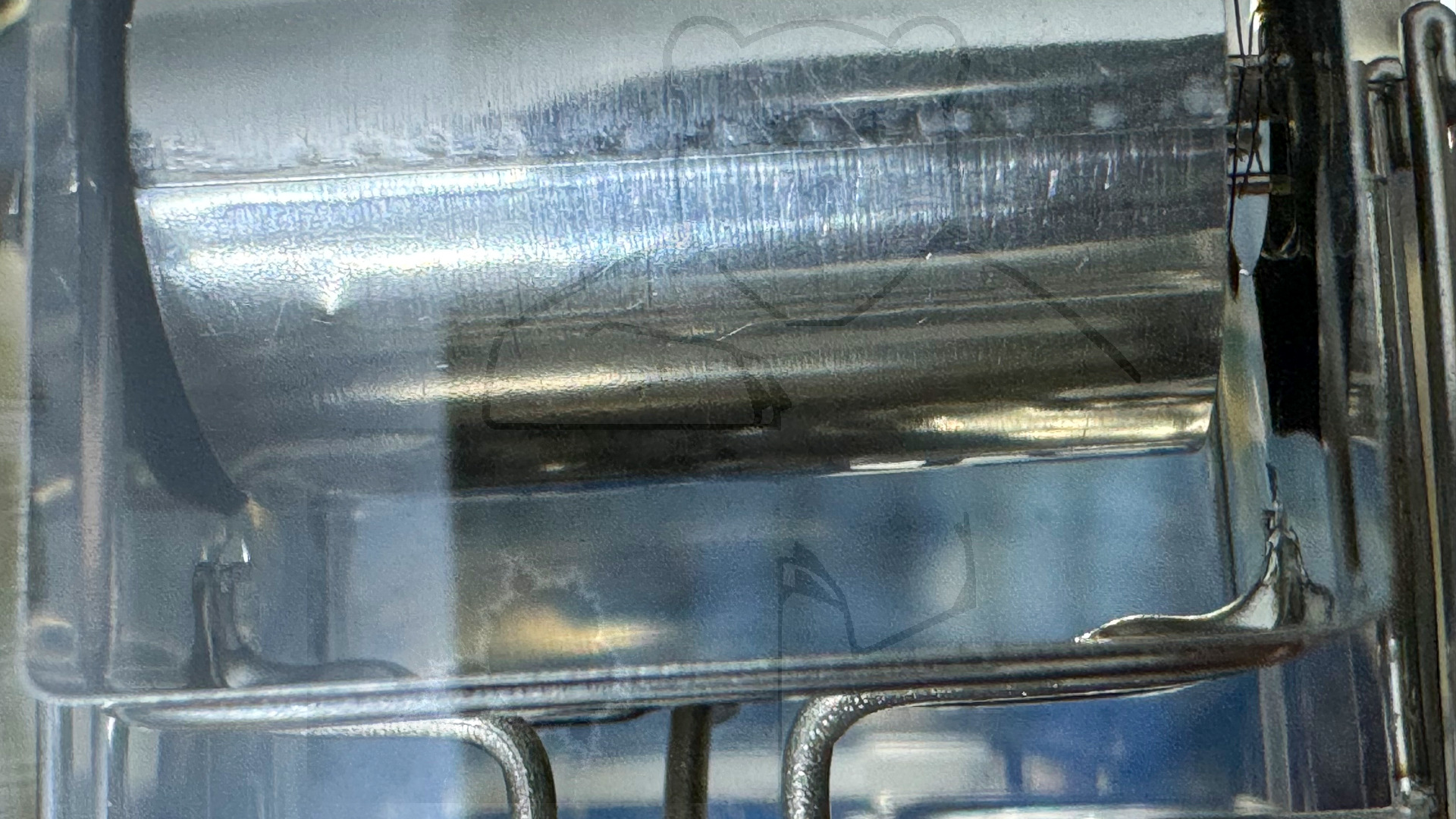

Röhre RENS1204 #6380 Bild 16

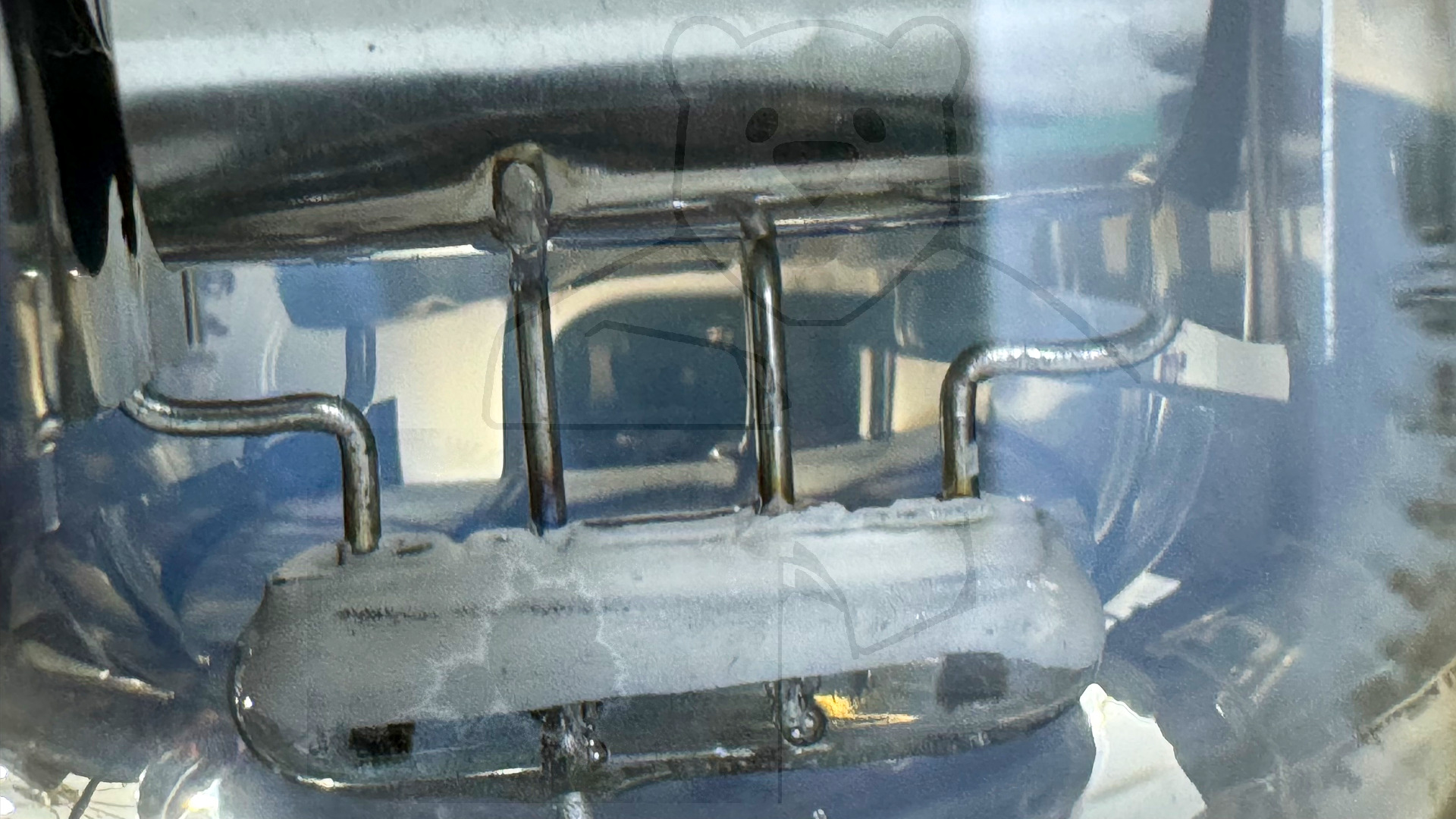

Röhre RENS1204 #6380 Bild 17

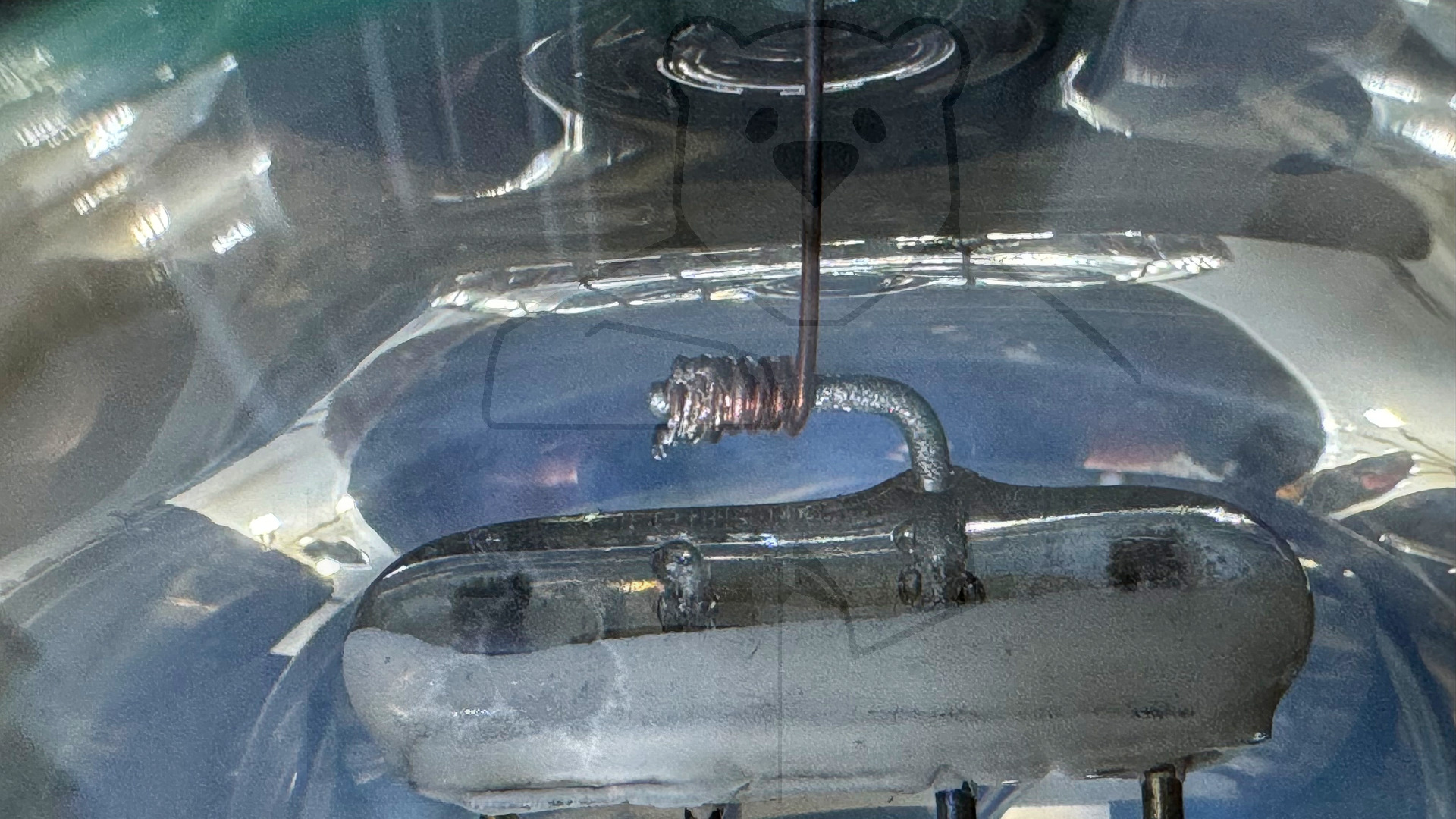

Röhre RENS1204 #6380 Bild 18

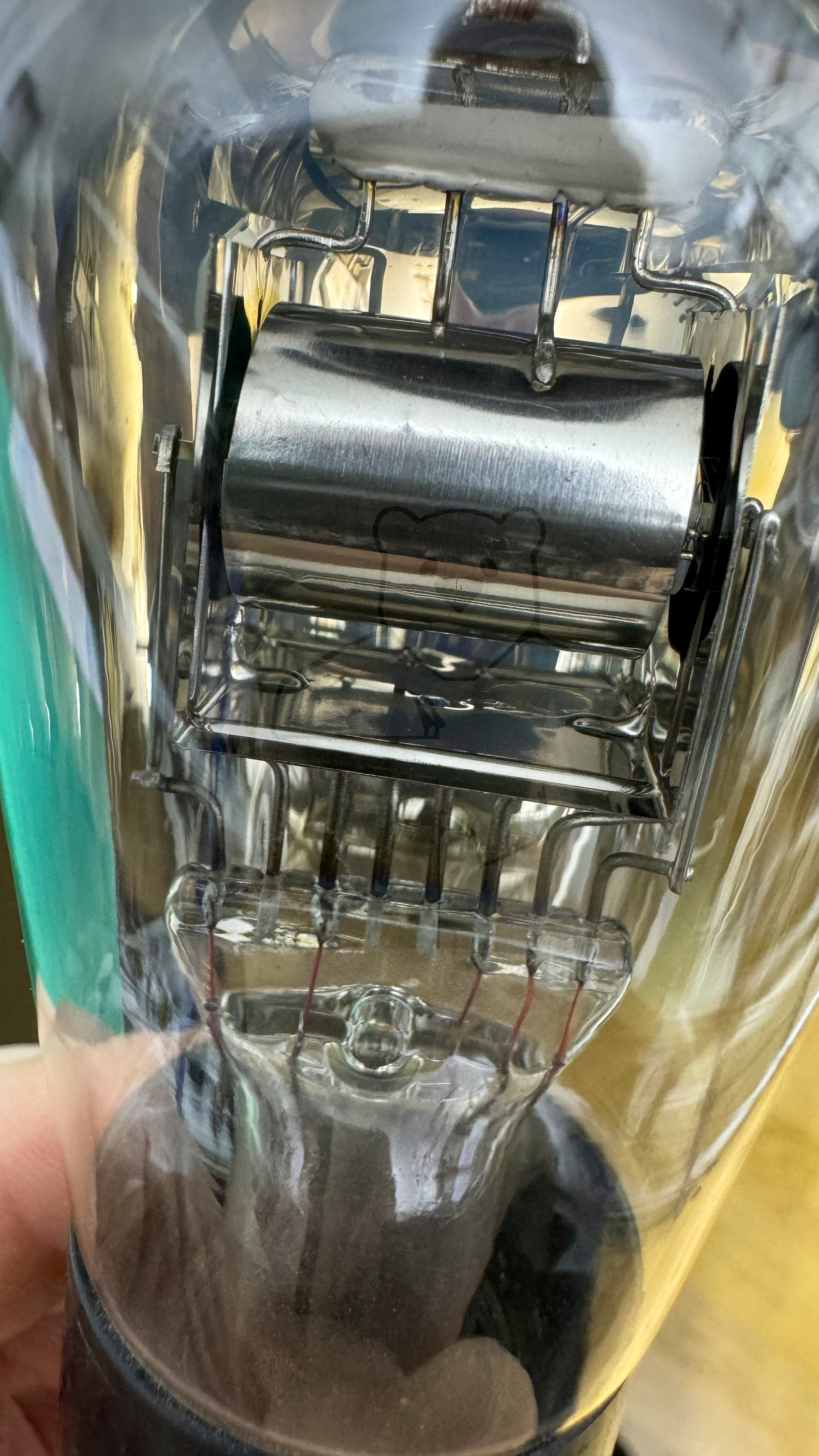

Röhre RENS1204 #6380 Bild 19

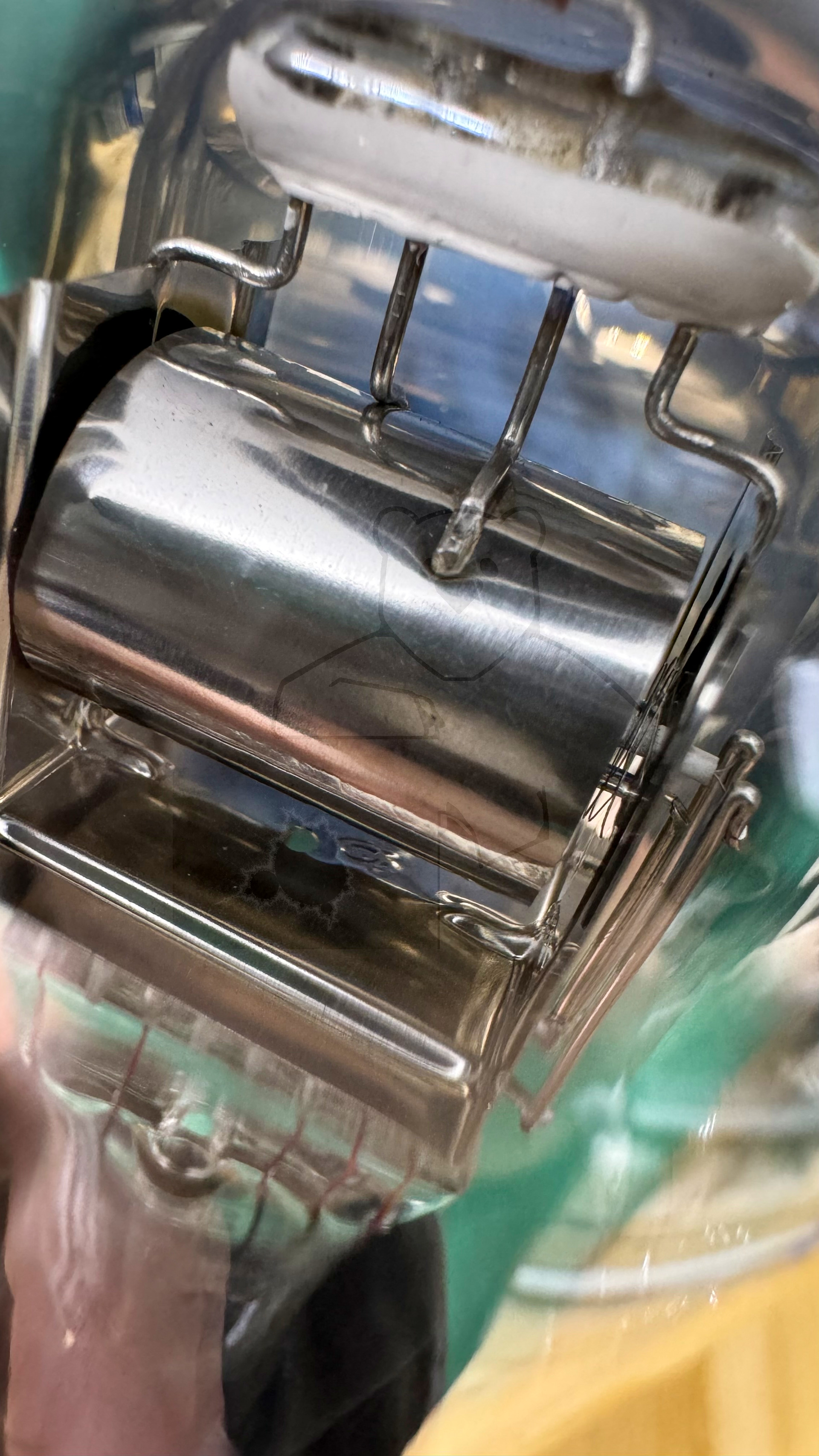

Röhre RENS1204 #6380 Bild 20

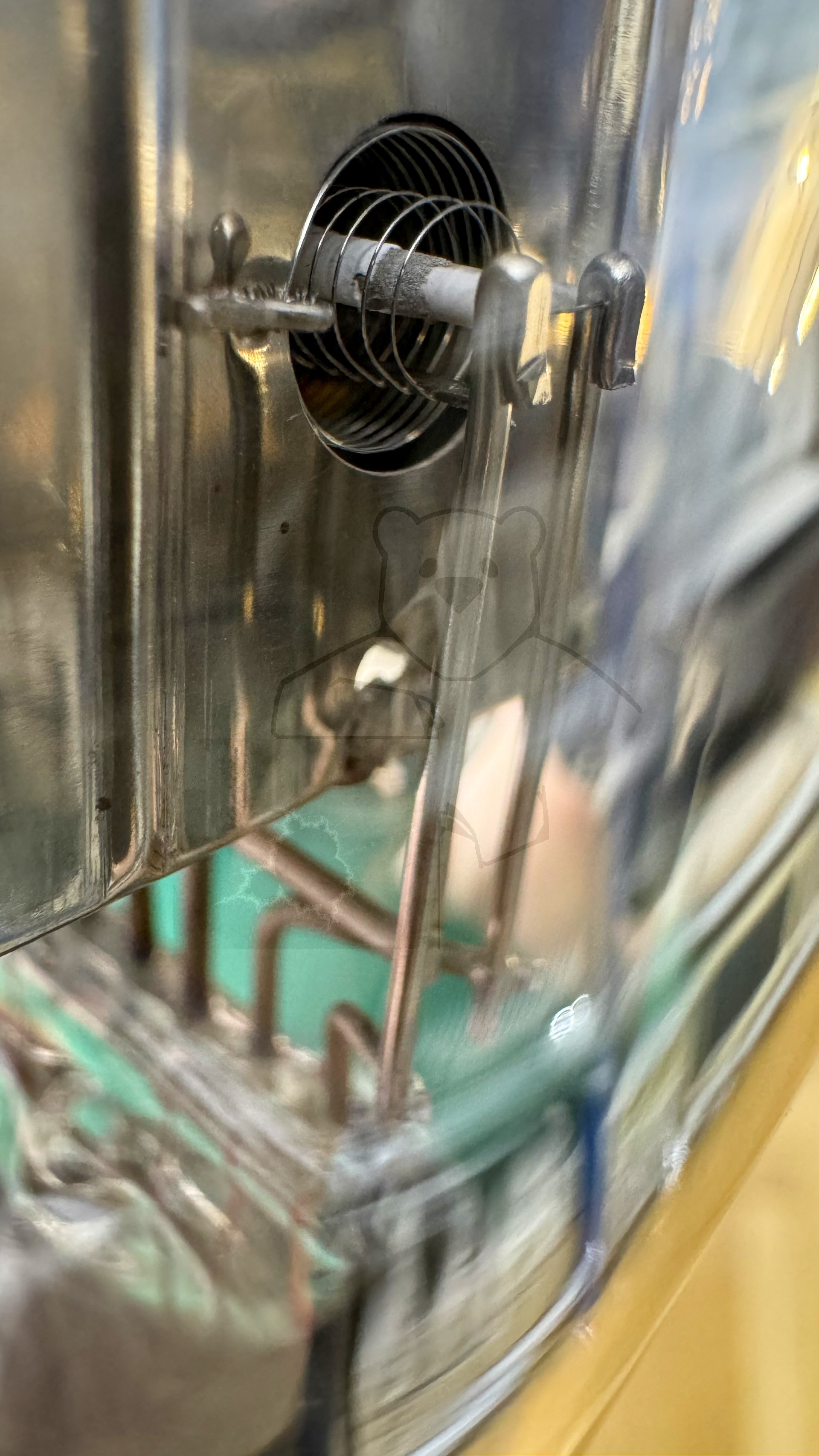

Röhre RENS1204 #6380 Bild 21

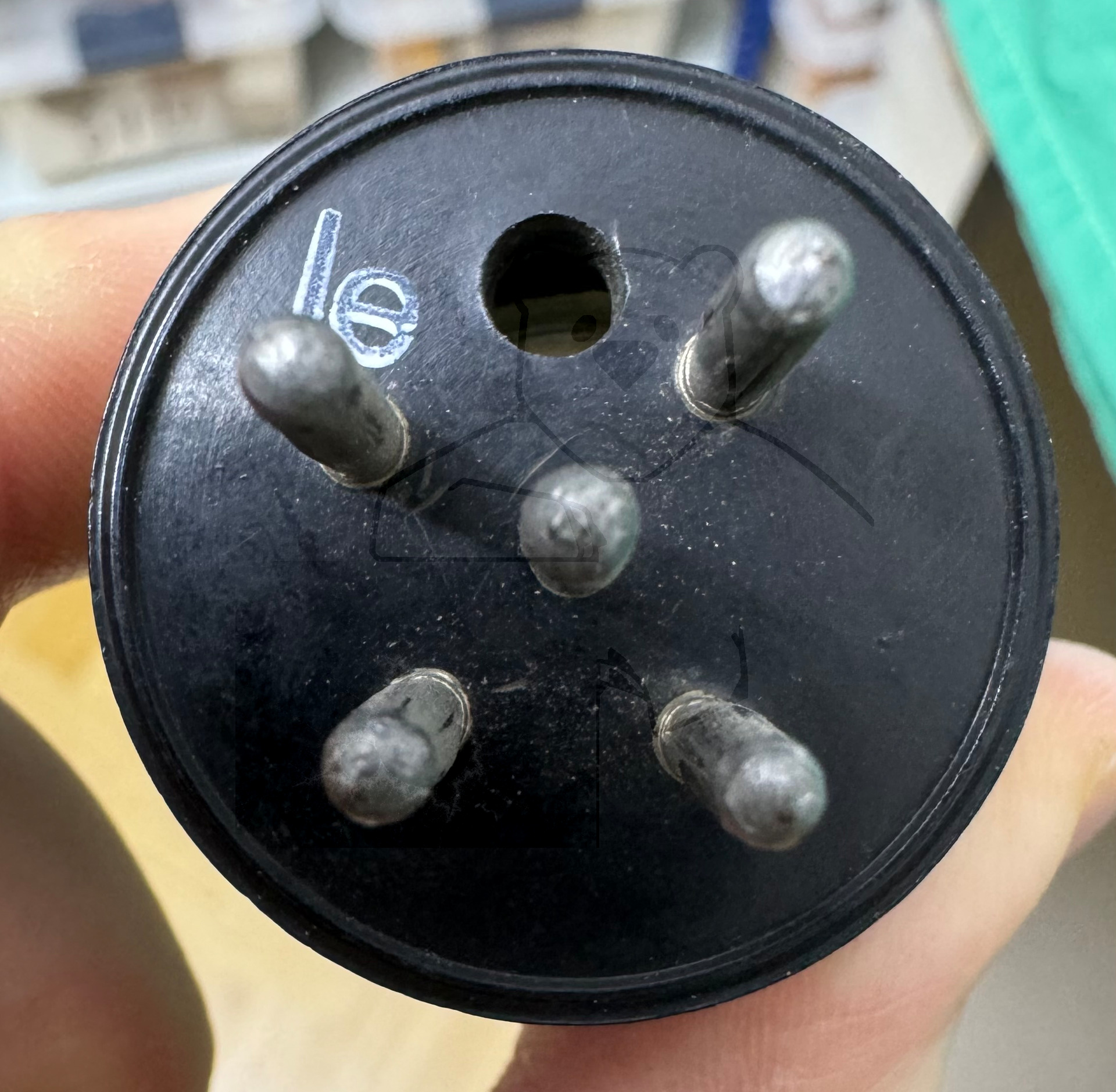

Röhre RENS1204 #6380 Bild 22

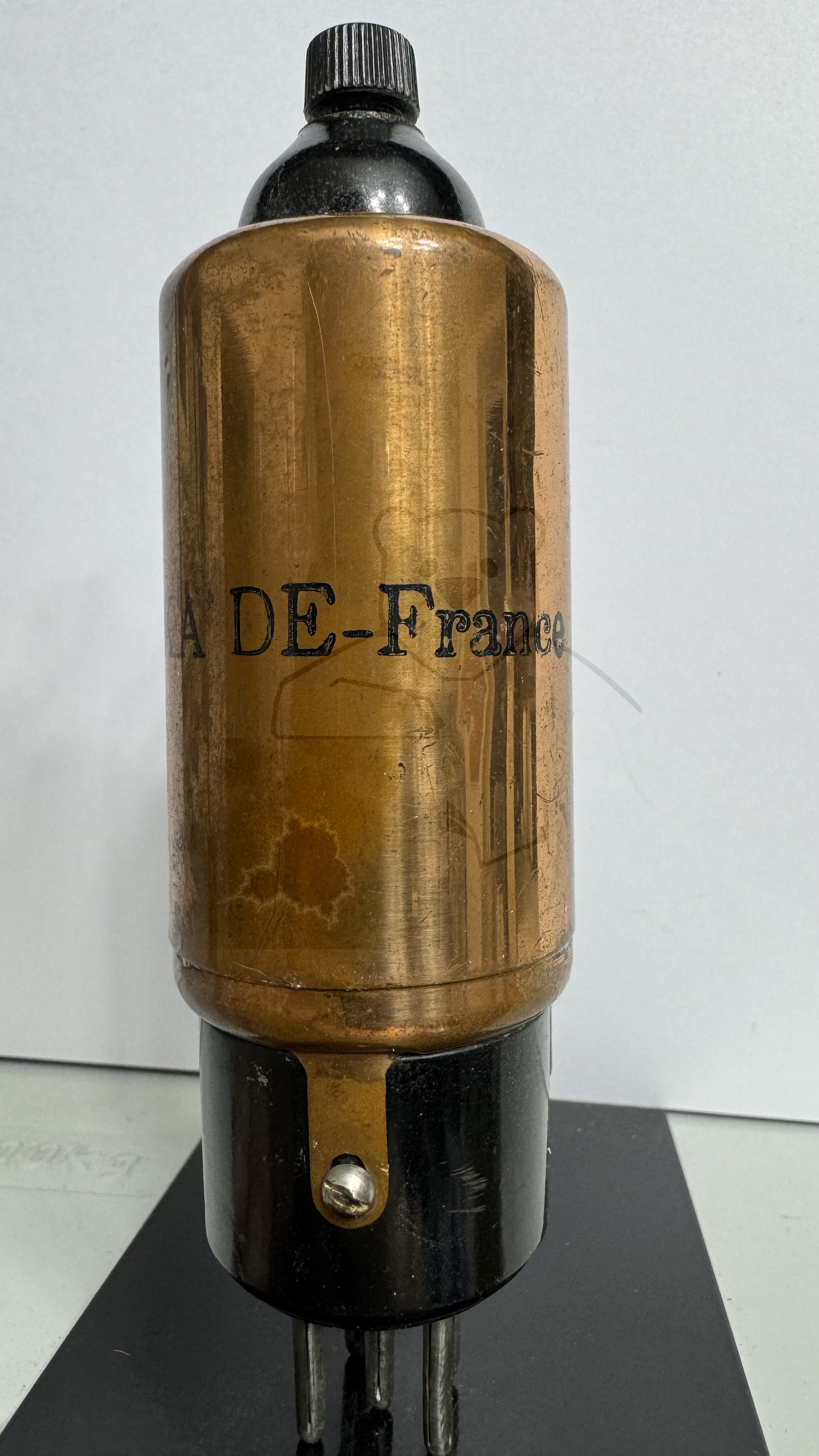

Röhre RENS1204 #8228 Bild 1

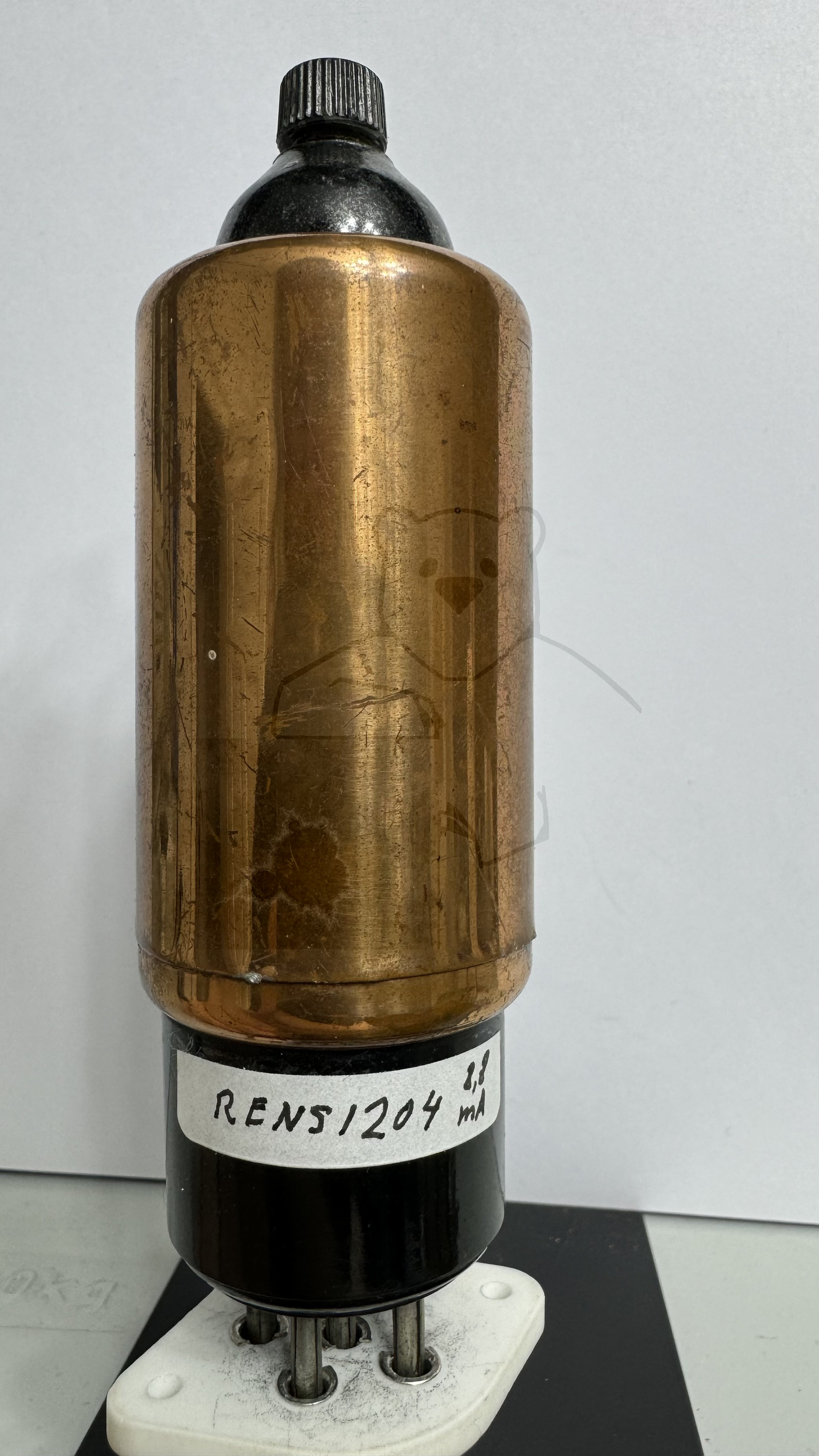

Röhre RENS1204 #8228 Bild 2

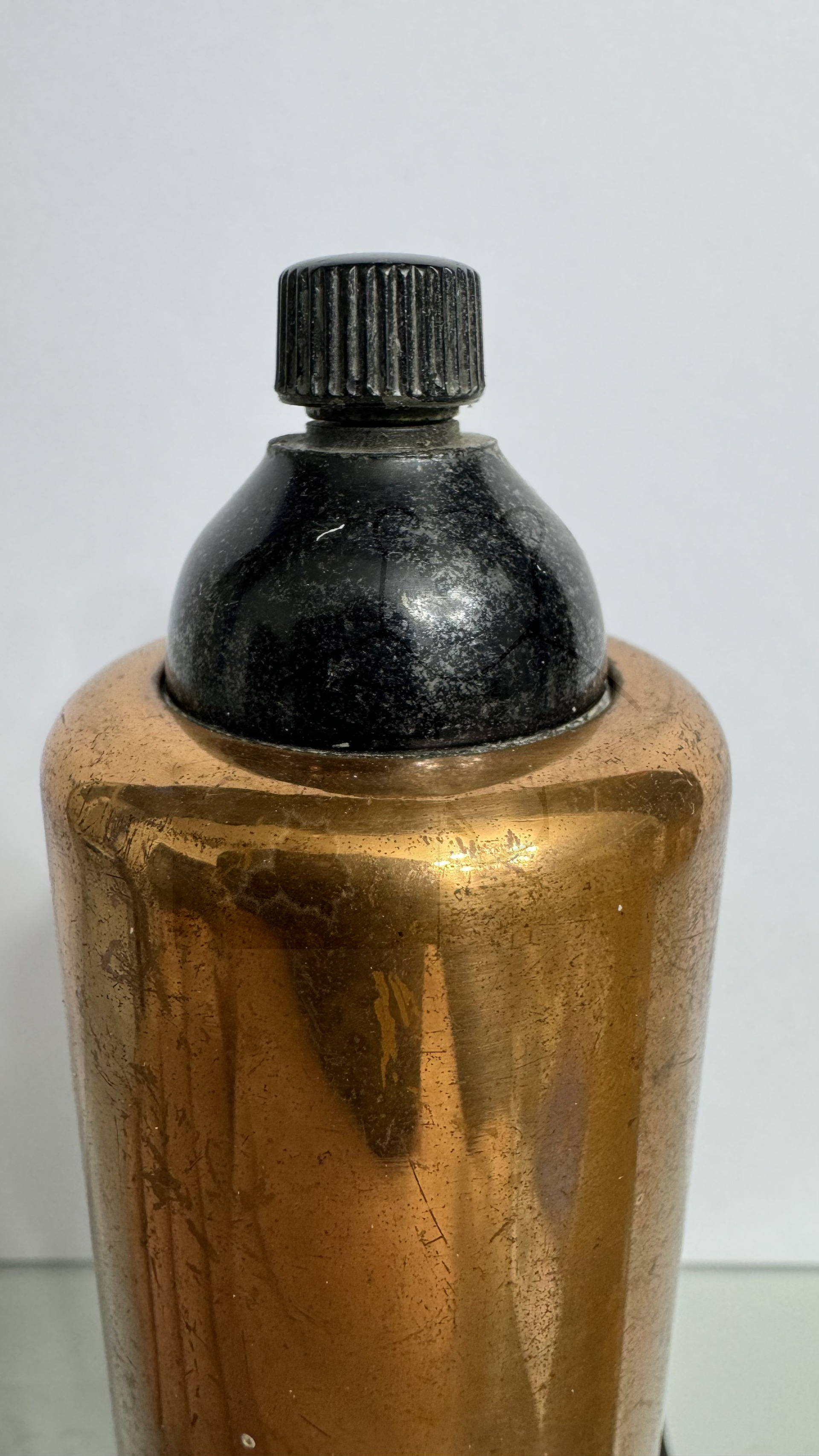

Röhre RENS1204 #8228 Bild 3

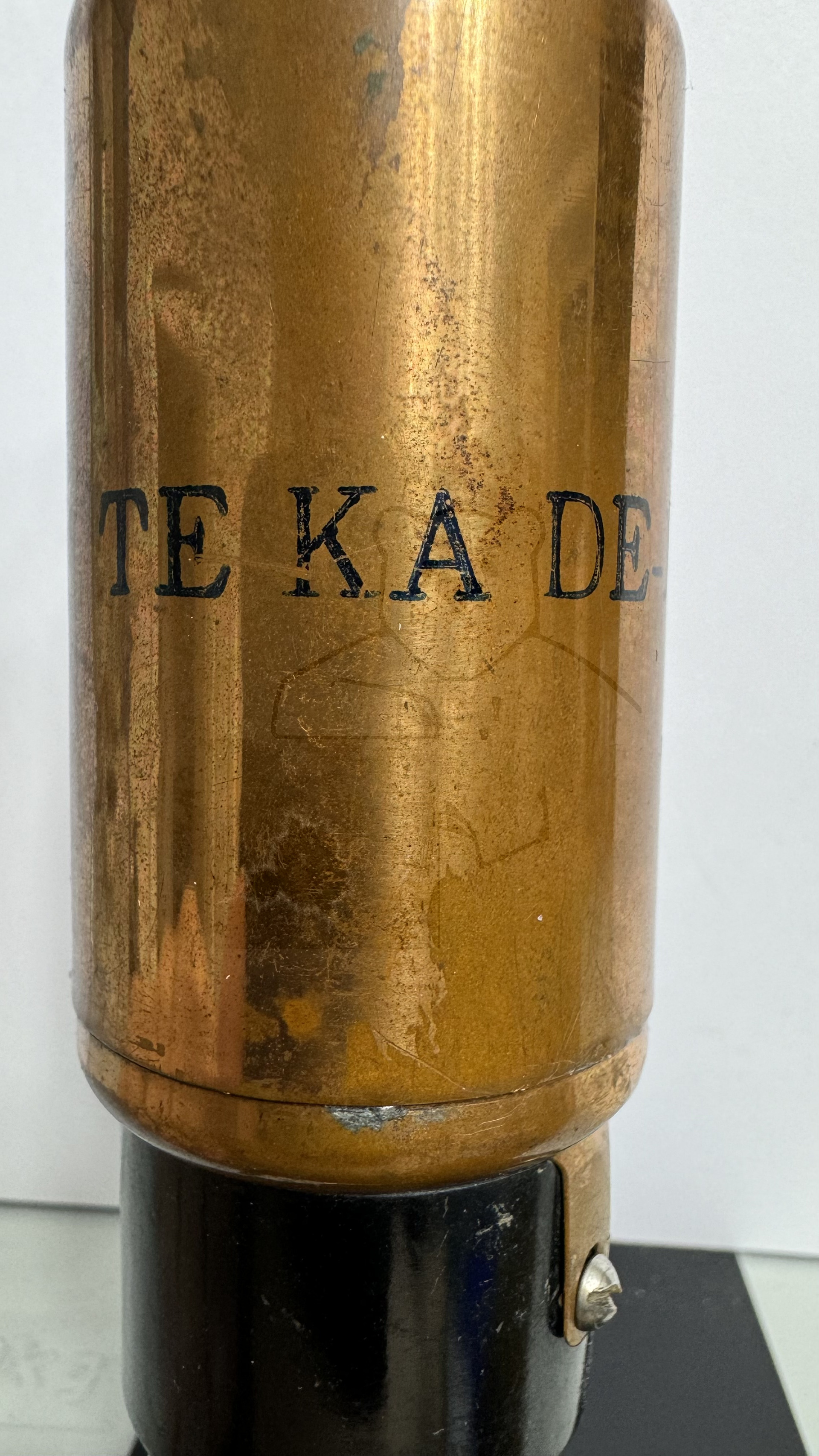

Röhre RENS1204 #8228 Bild 4

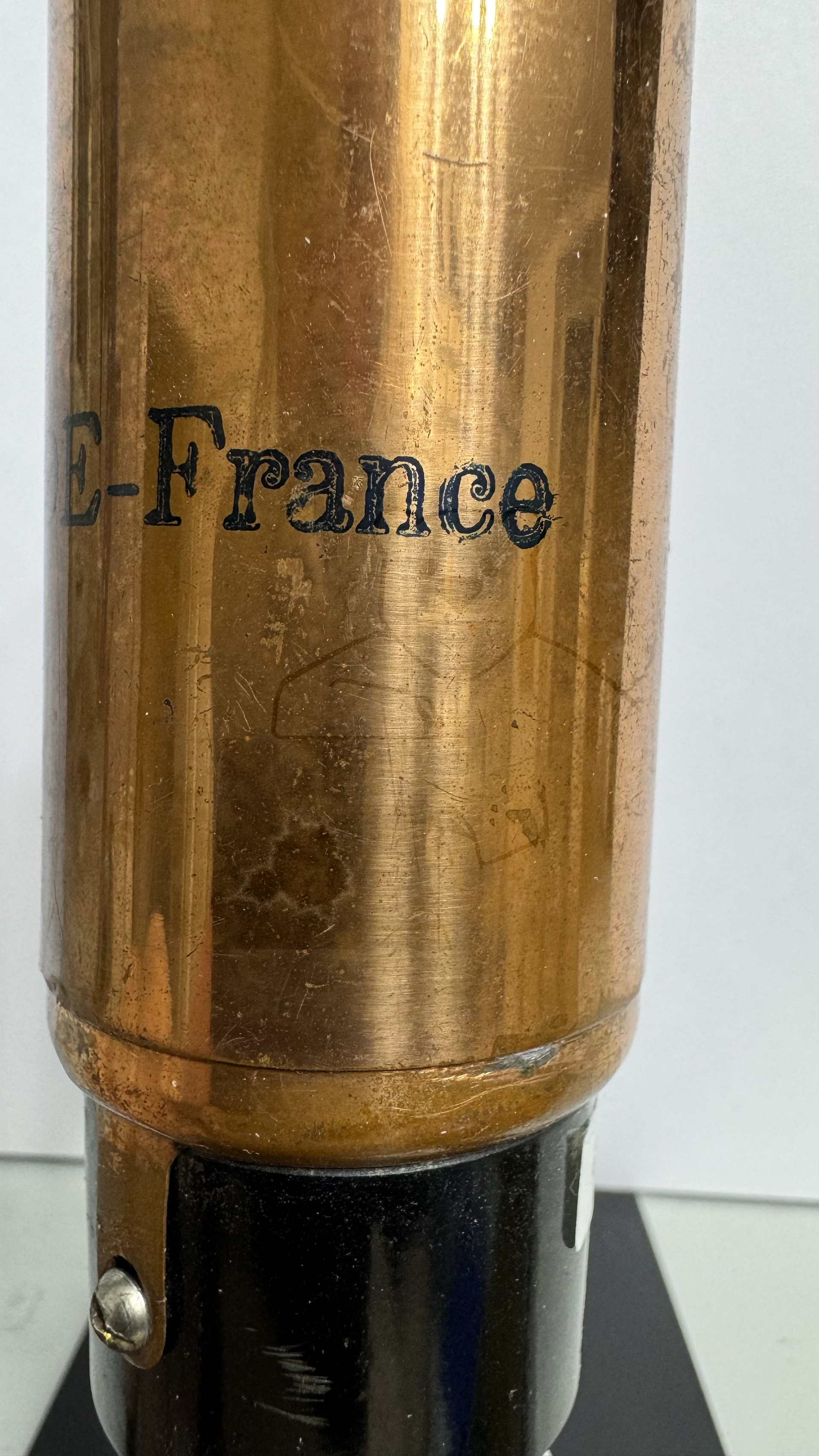

Röhre RENS1204 #8228 Bild 5

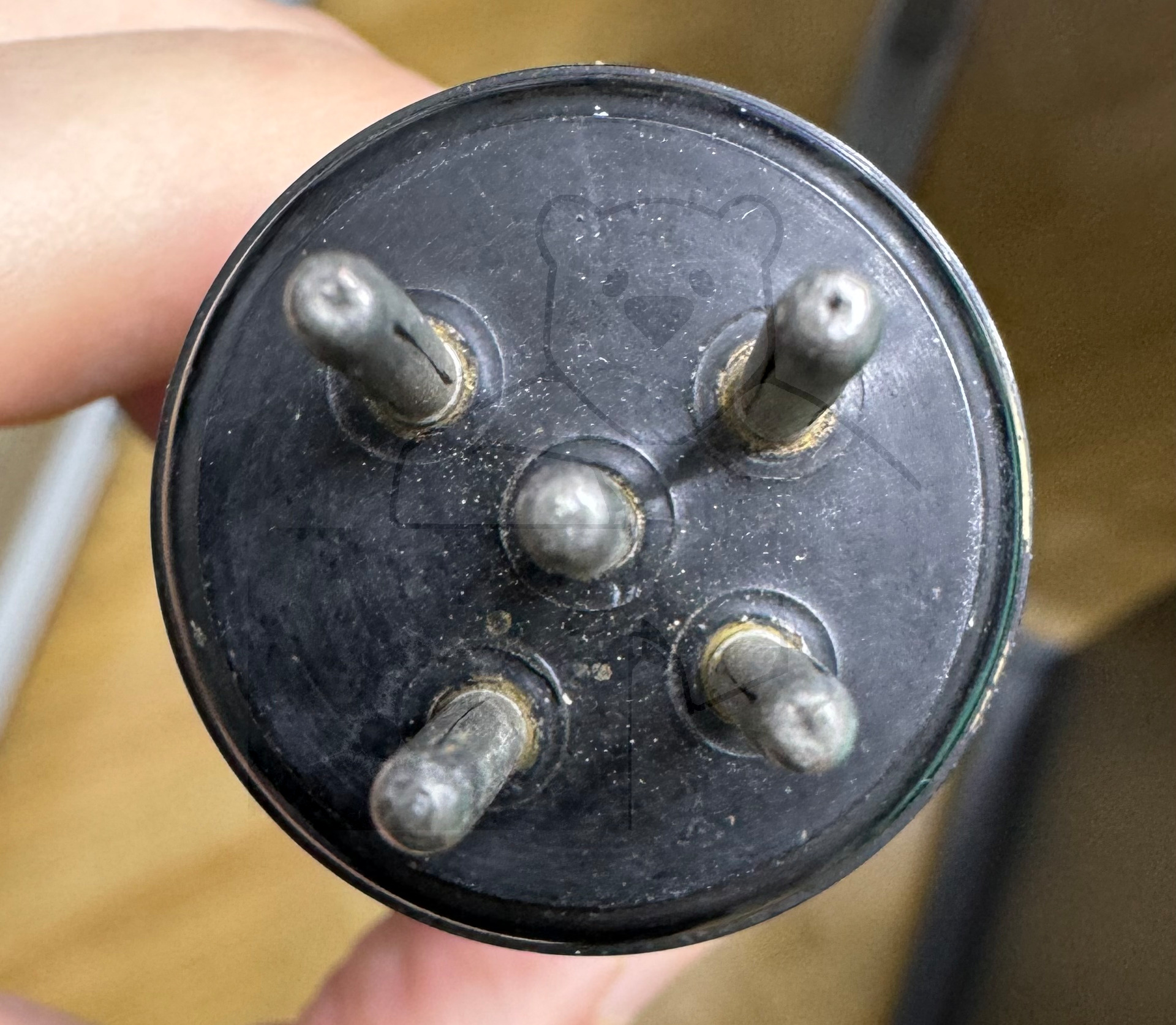

Röhre RENS1204 #8228 Bild 6

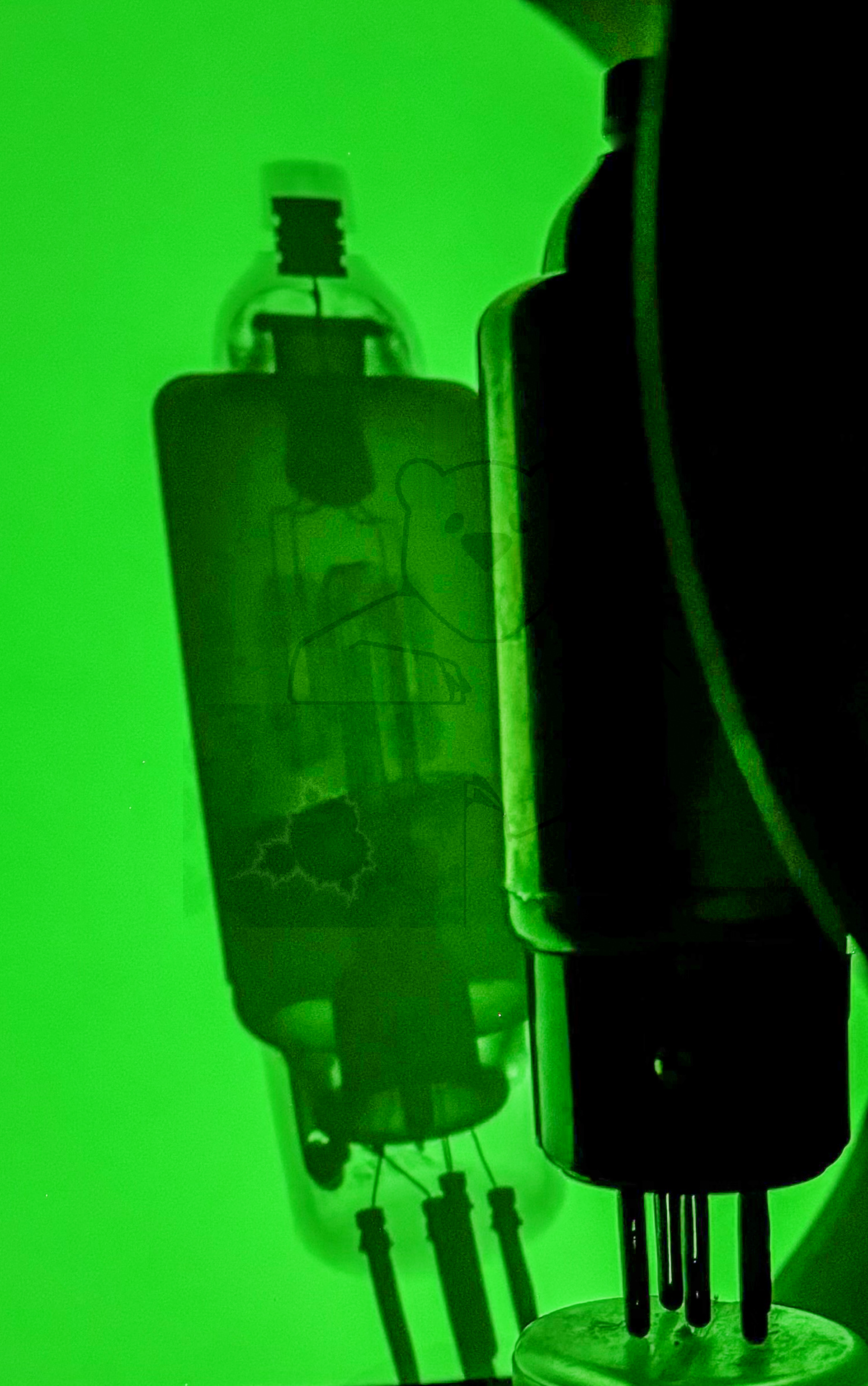

Röhre RENS1204 #8228 Bild 7

🔎 Alle Röhren vom Typ RENS1204 in der Sammlung

→ RENS1204 Inventar: 03285 Hersteller: → Telefunken

→ RENS1204 Inventar: 03600 Hersteller: → Telefunken

→ RENS1204 Inventar: 06380 Hersteller: → Telefunken

→ RENS1204 Inventar: 06910 Hersteller: → Telefunken

→ RENS1204 Inventar: 08228 Hersteller: → TeKaDe France

→ RENS1204 Inventar: 08294 Hersteller: → Telefunken
