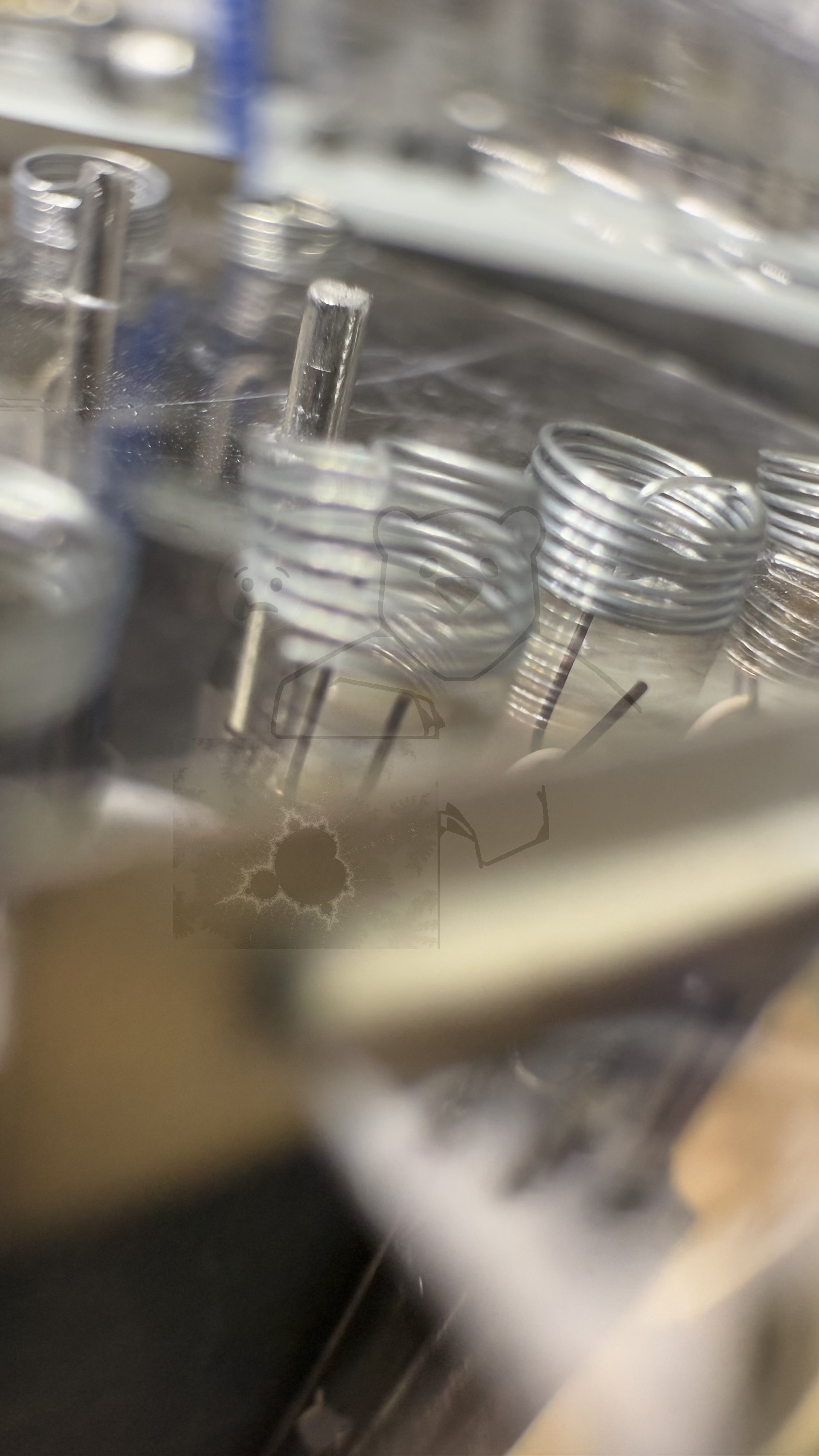

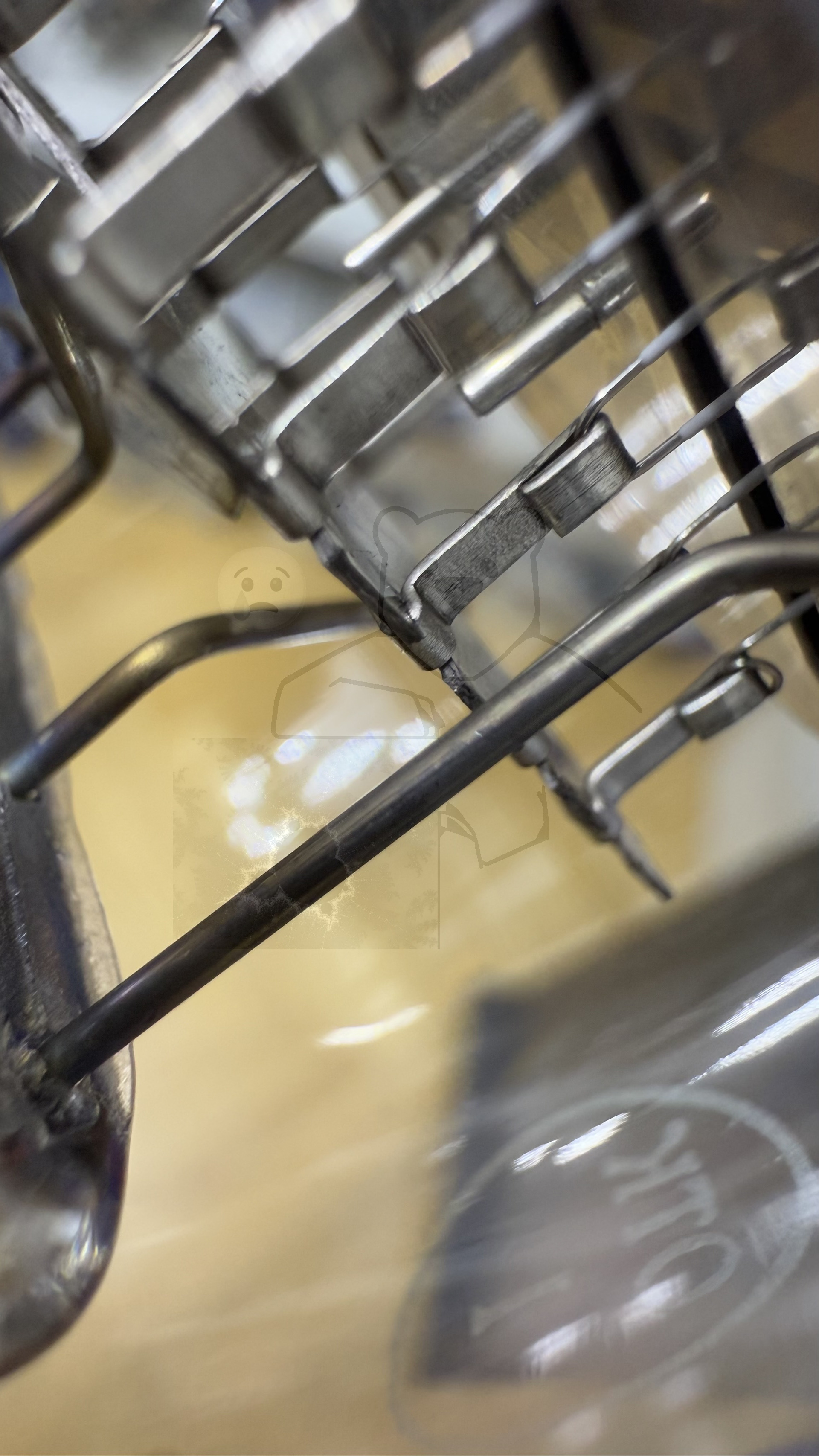

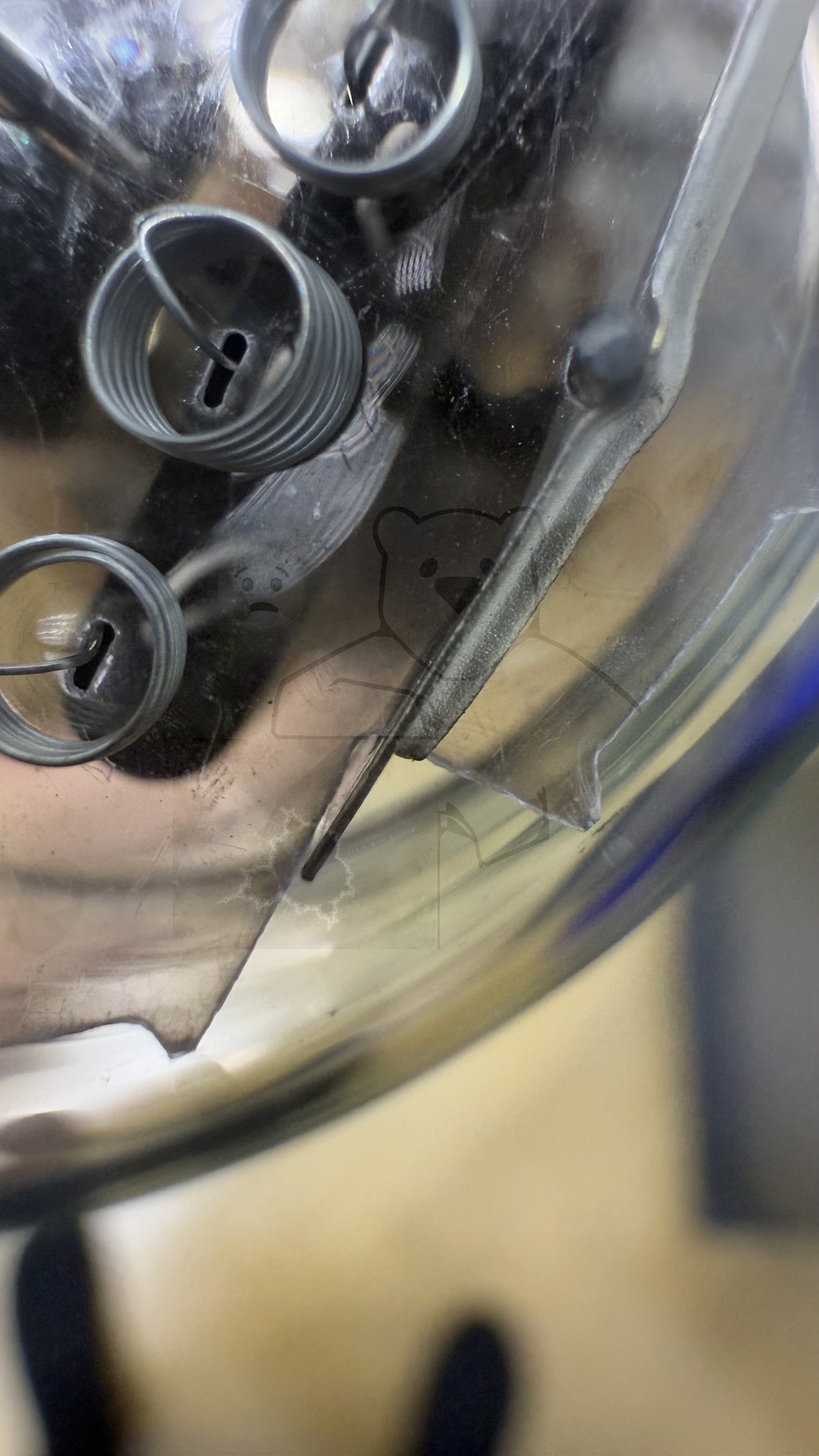

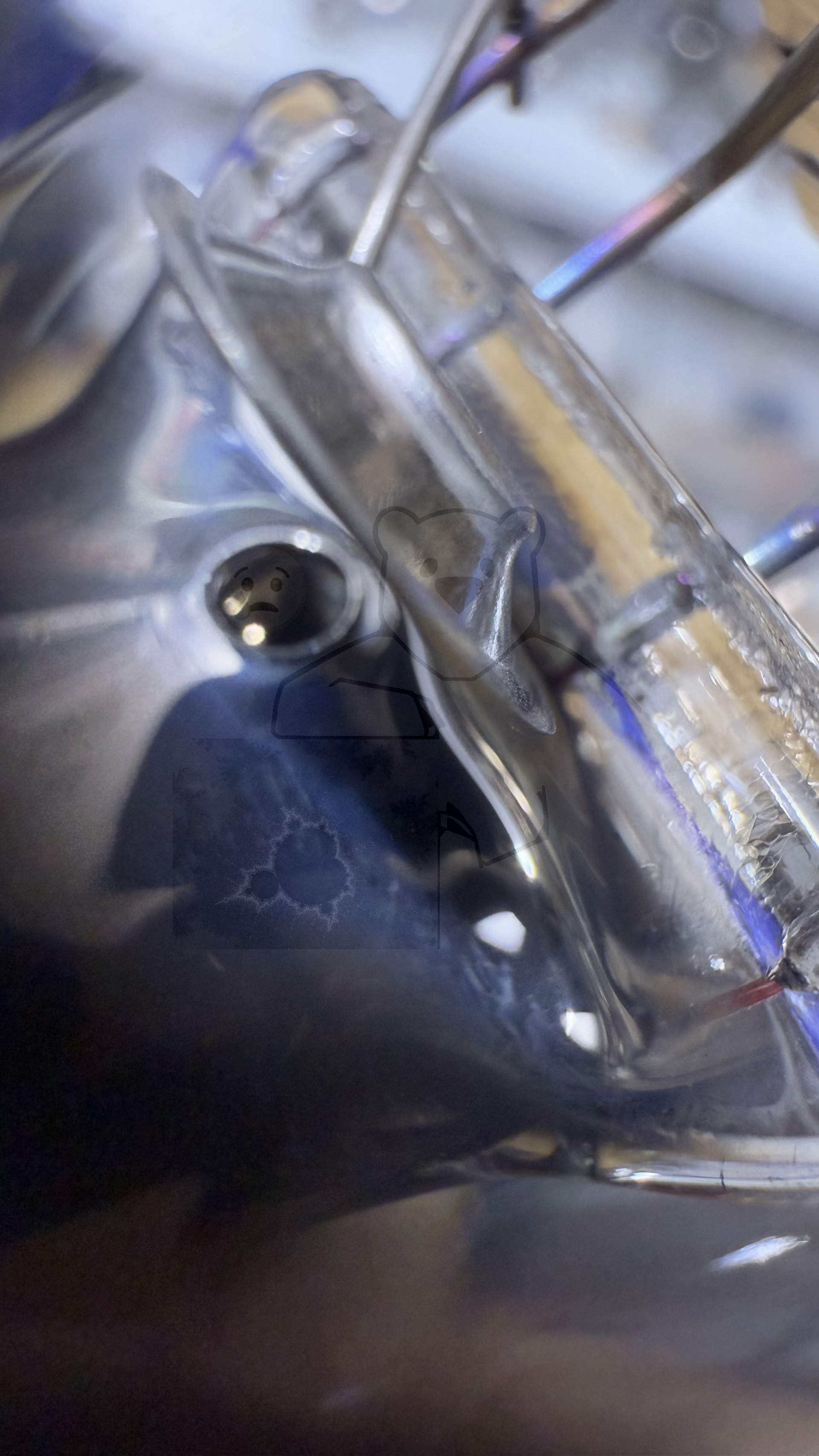

Daten und Bilder der Röhre: 5Ц3С

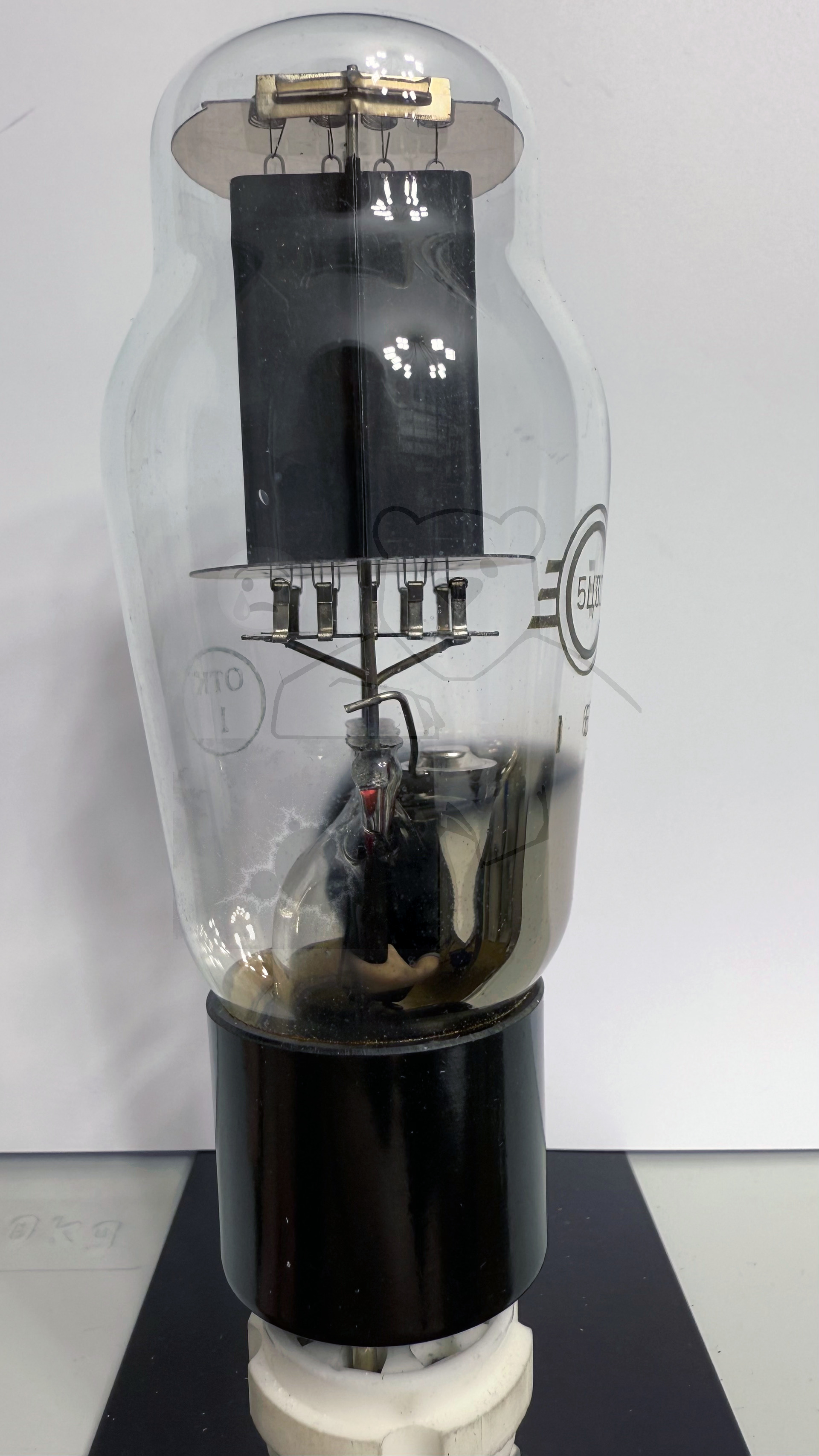

🔎 Beschreibung der Röhre: 5Ц3С Inventarnummer: 08056

Name	→ 5Ц3С 📺 Mit Video
Vergleichsname	→ 5U4G → 5U4GBEH 5Z3S GZ31
Hersteller	→ UdSSR (СВЕТЛАНА, Svetlana)
Heizspannung (Volt)	5
Heizstrom (Ampère)	1
Art der Heizung	Direkt

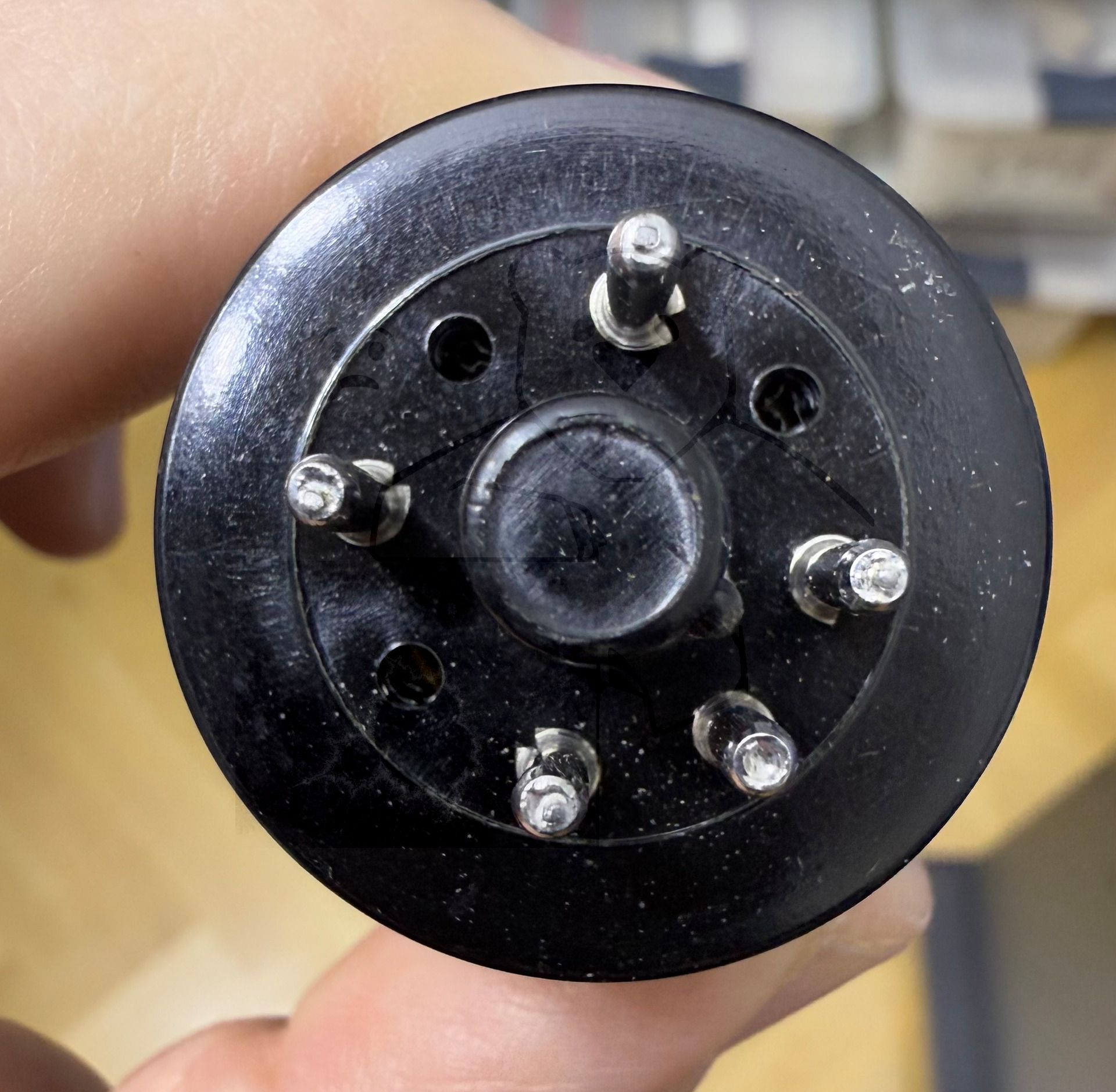

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

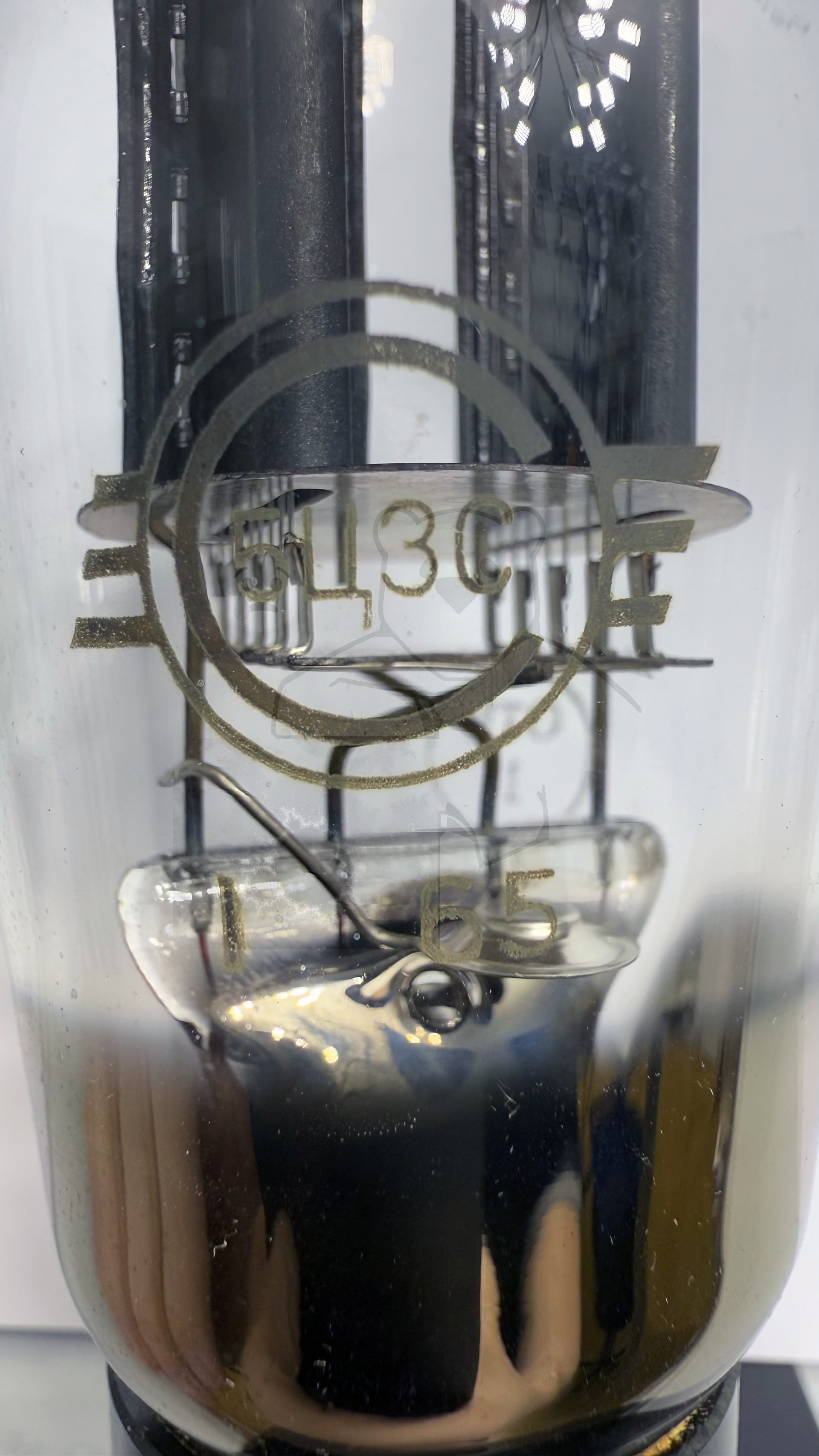

Informationen	ОТК1 Produziert: 01/1965
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

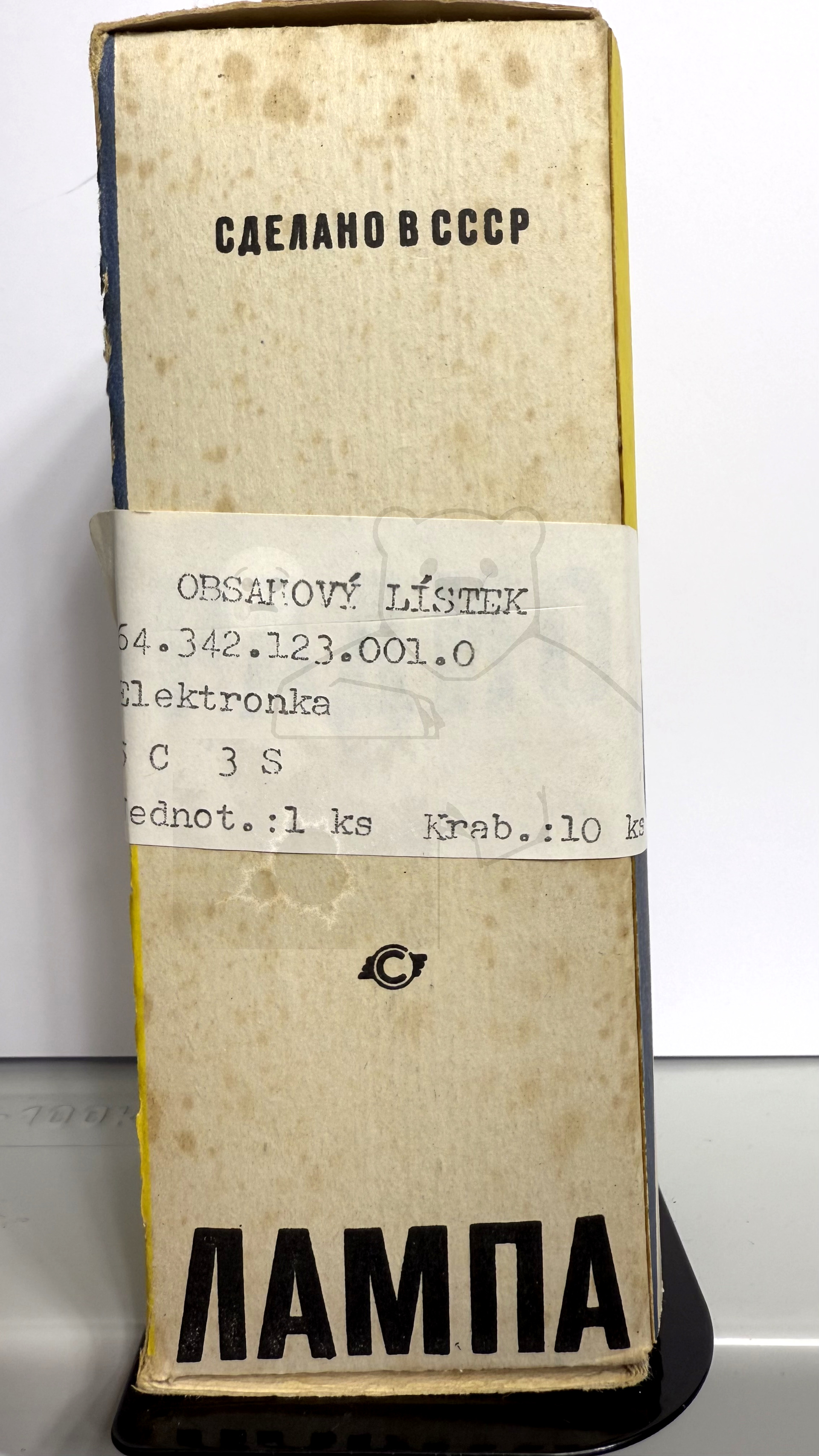

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S132

🔎 Beschreibung der Systeme für die Röhre: 5Ц3С

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	6
Leuchtschirm
Heizung	2, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5Ц3С

Bildquelle: Tung-Sol Datenblatt

🔎 YouTube Video zu 5Ц3С

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/DMfU1EaiLOA (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 5Ц3С
Datenblatt 5Ц3С UdSSR Version 1.pdf (497 kB)
Datenblatt 5Ц3С UdSSR Version 2.pdf (397 kB)
Datenblatt 5Ц3С UdSSR Version 3 [www.tubedata.info].pdf (419 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
