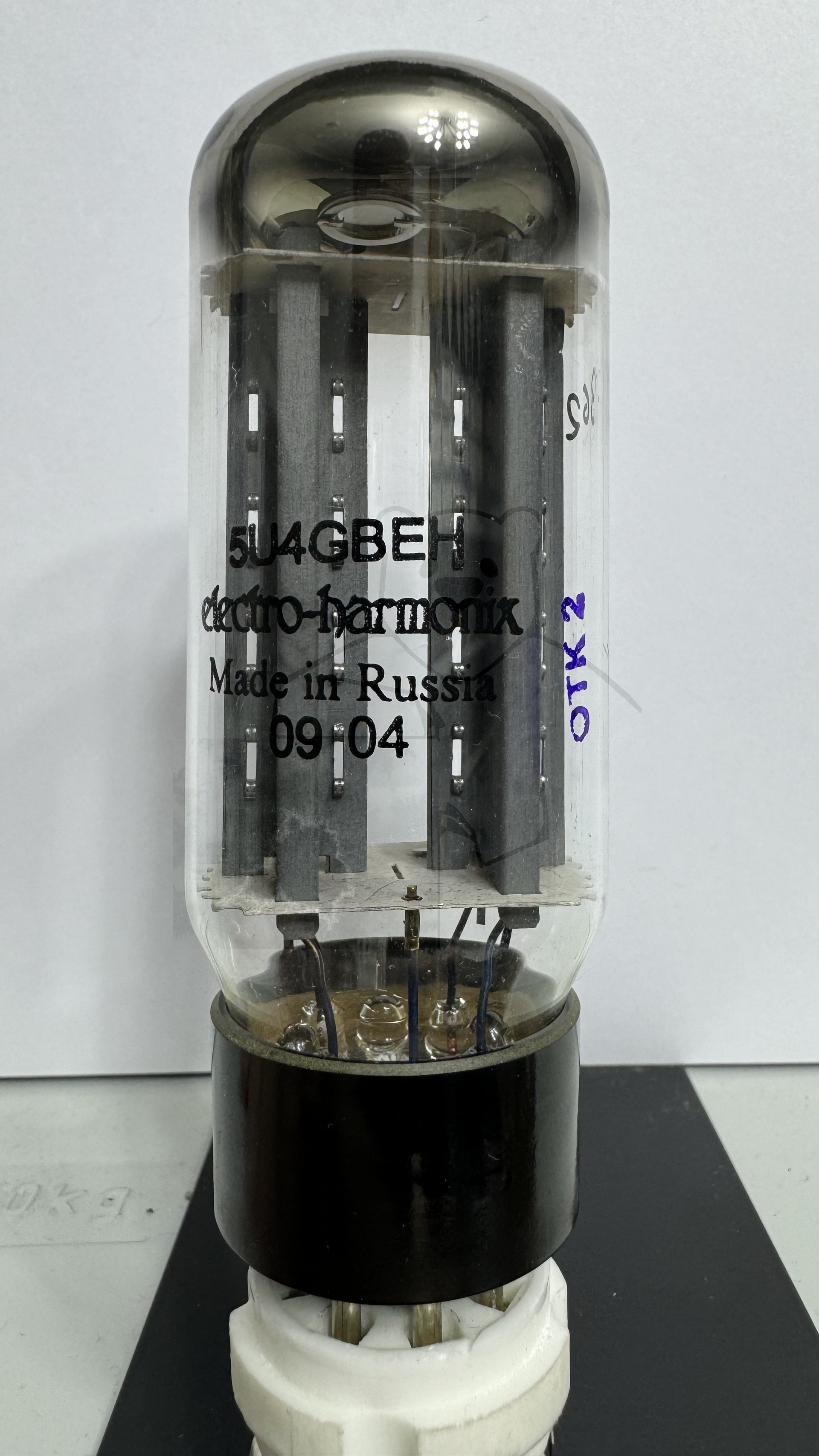

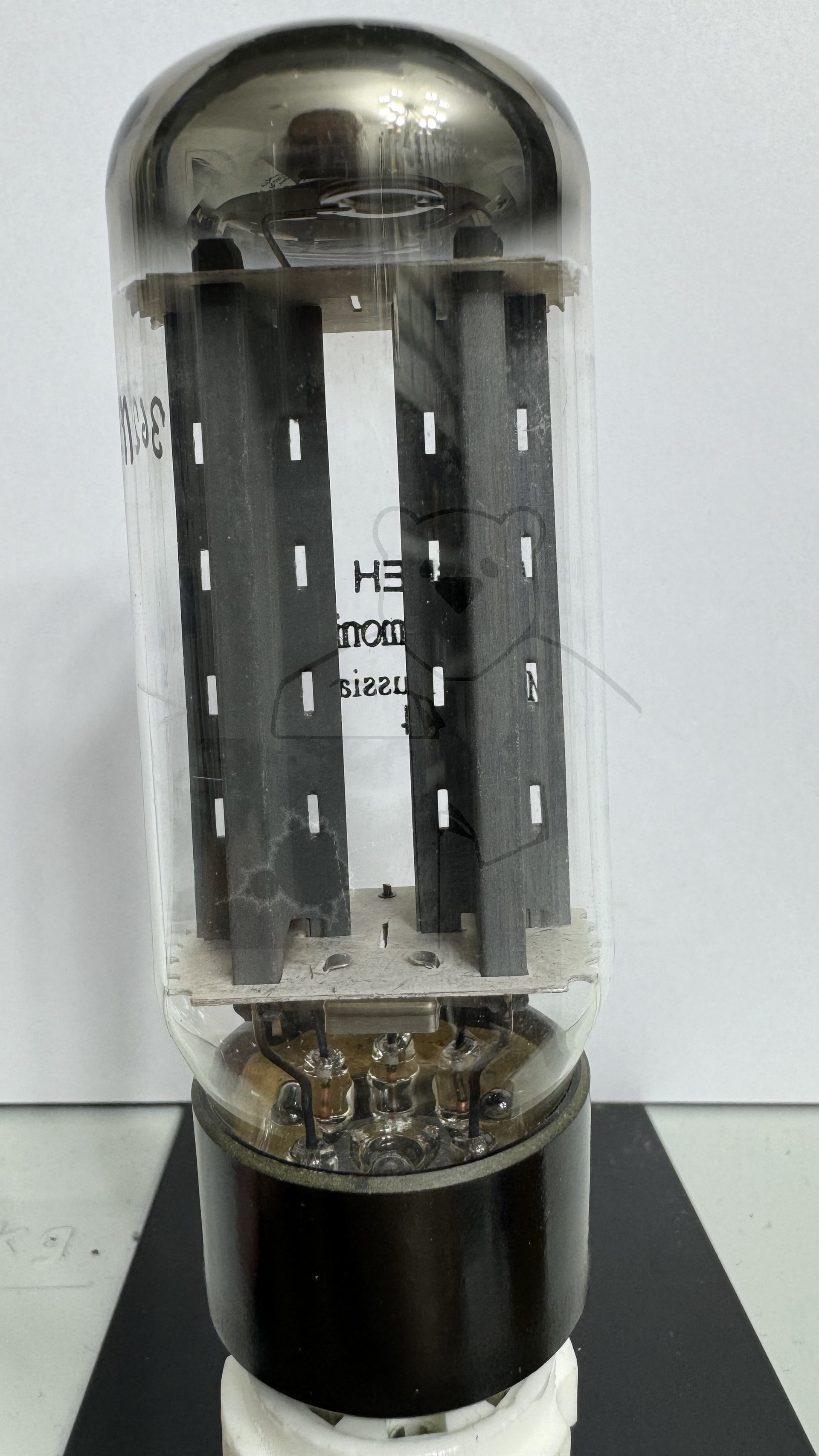

Daten und Bilder der Röhre: 5U4GBEH

🔎 Beschreibung der Röhre: 5U4GBEH

Name	5U4GBEH
Vergleichsname	→ 5U4G 5Z3S → 5Ц3С GZ31
Heizspannung (Volt)	5
Heizstrom (Ampère)	3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:13:21

🔎 Beschreibung der Systeme für die Röhre: 5U4GBEH

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	6
Leuchtschirm
Heizung	2, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5U4GBEH

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 5U4GBEH
Datenblatt 5U4 RCA.pdf (901 kB)
Datenblatt 5U4G Brimar [www.tubedata.info].pdf (56 kB)
Datenblatt 5U4G Sylvania.pdf (342 kB)
Datenblatt 5U4G Tung-Sol [www.tubedata.info].pdf (110 kB)
Datenblatt 5U4GB General Electric.pdf (474 kB)
Datenblatt 5U4GB RCA [www.tubedata.info].pdf (898 kB)
Datenblatt 5U4GB Tung-Sol [www.tubedata.info].pdf (200 kB)
Pruefkarte 5U4G VT244 - Neuberger RPM370 Roehrenmessgeraet.pdf (264 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
