đ Beschreibung der Röhre: RENS324 Inventarnummer: 07845
| Name | â RENS324 |
| Vergleichsname | â 24 24A |
| Hersteller | â Telefunken (Milano) |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 1,7 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Small, 5pol. â Liste aller Röhren mit: USA, Small, 5pol. |
| Informationen Röhrentyp | Telefunken Variante der â 24 |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L10a |
đ Beschreibung der Systeme fĂŒr die Röhre: RENS324
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 3 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 5 |
| Abschirmung | |
| Funktion | â Tetrode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RENS324
Bildquelle: RCA Datenblatt
đ Bilder der Röhre: RENS324
Röhre RENS324 #7845 Bild 1

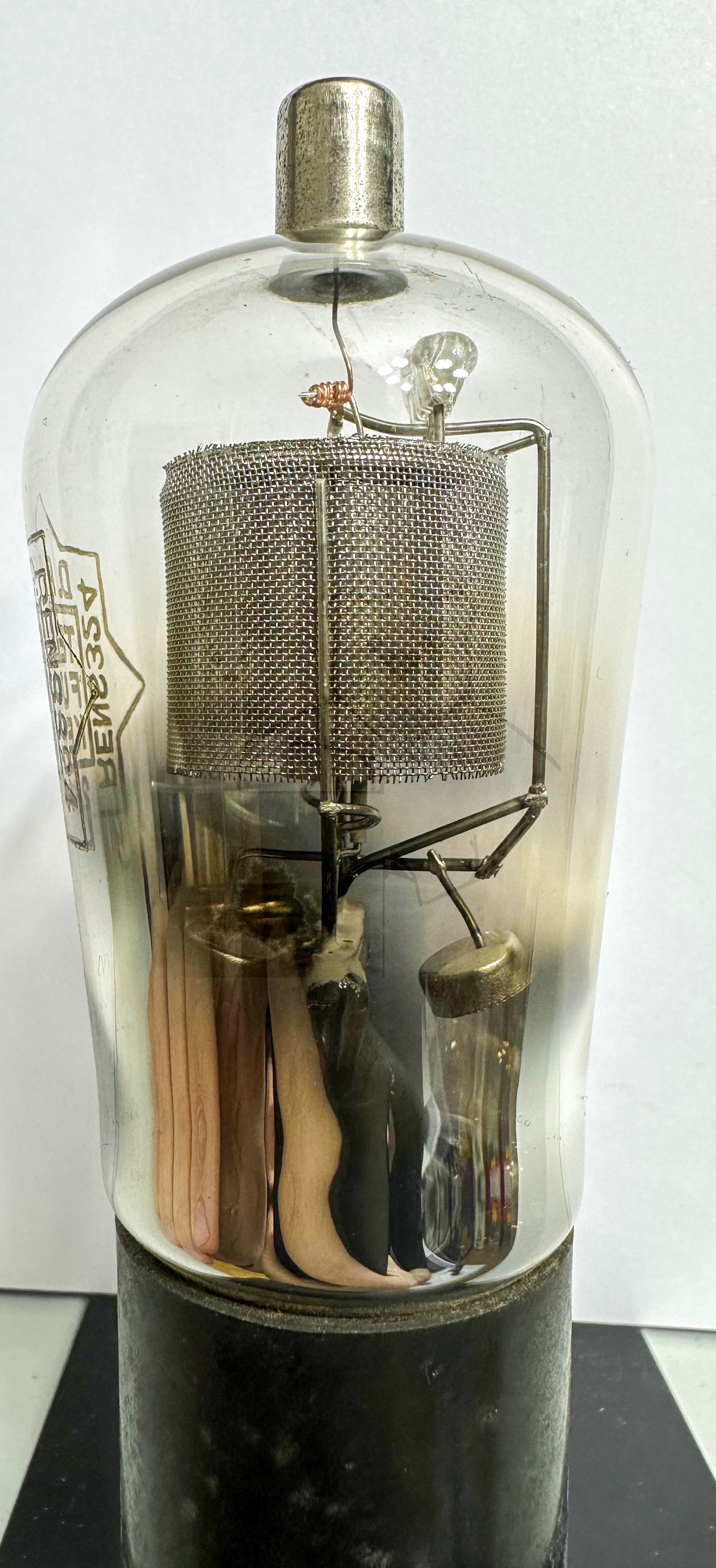

Röhre RENS324 #7845 Bild 2

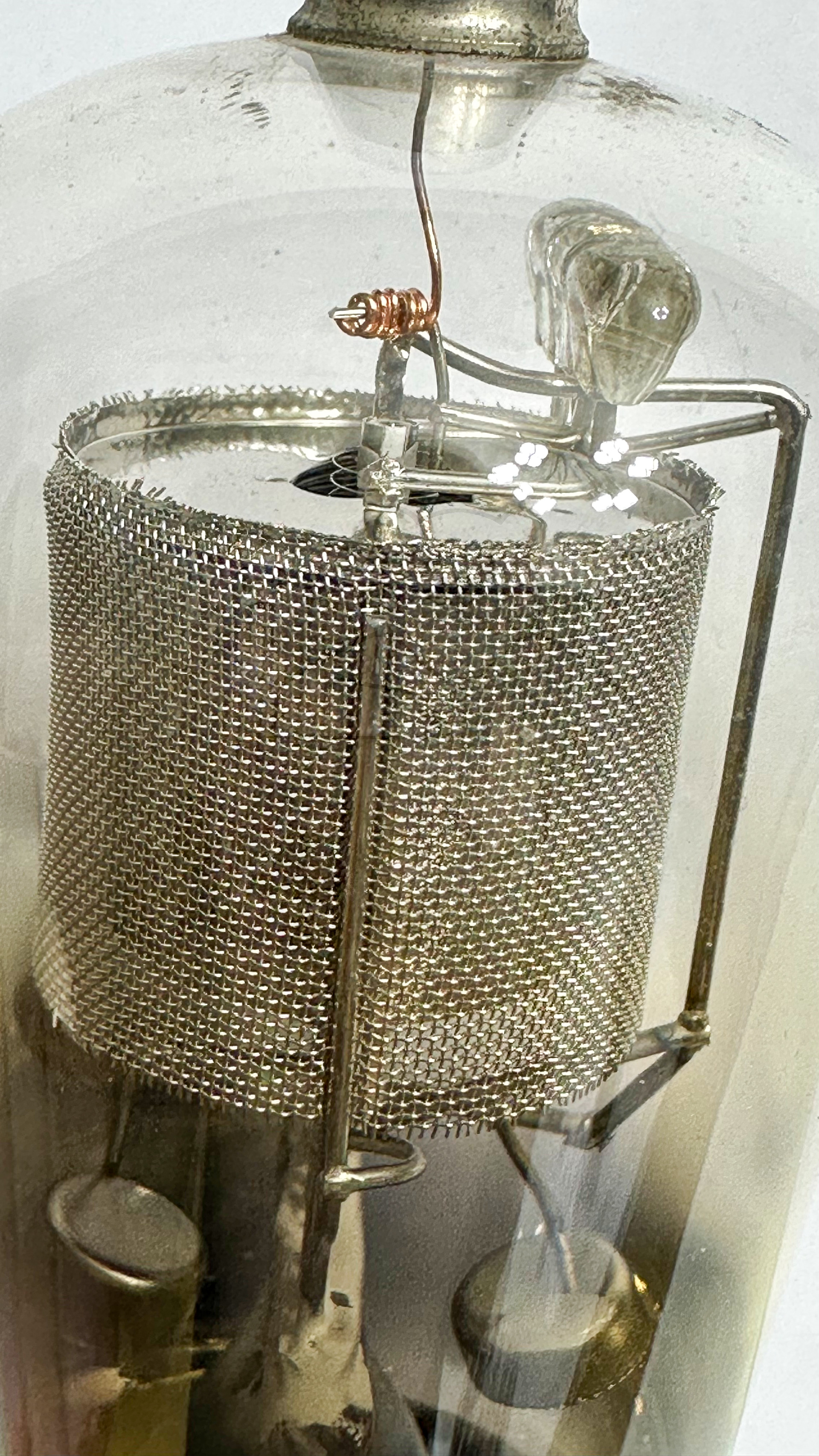

Röhre RENS324 #7845 Bild 3

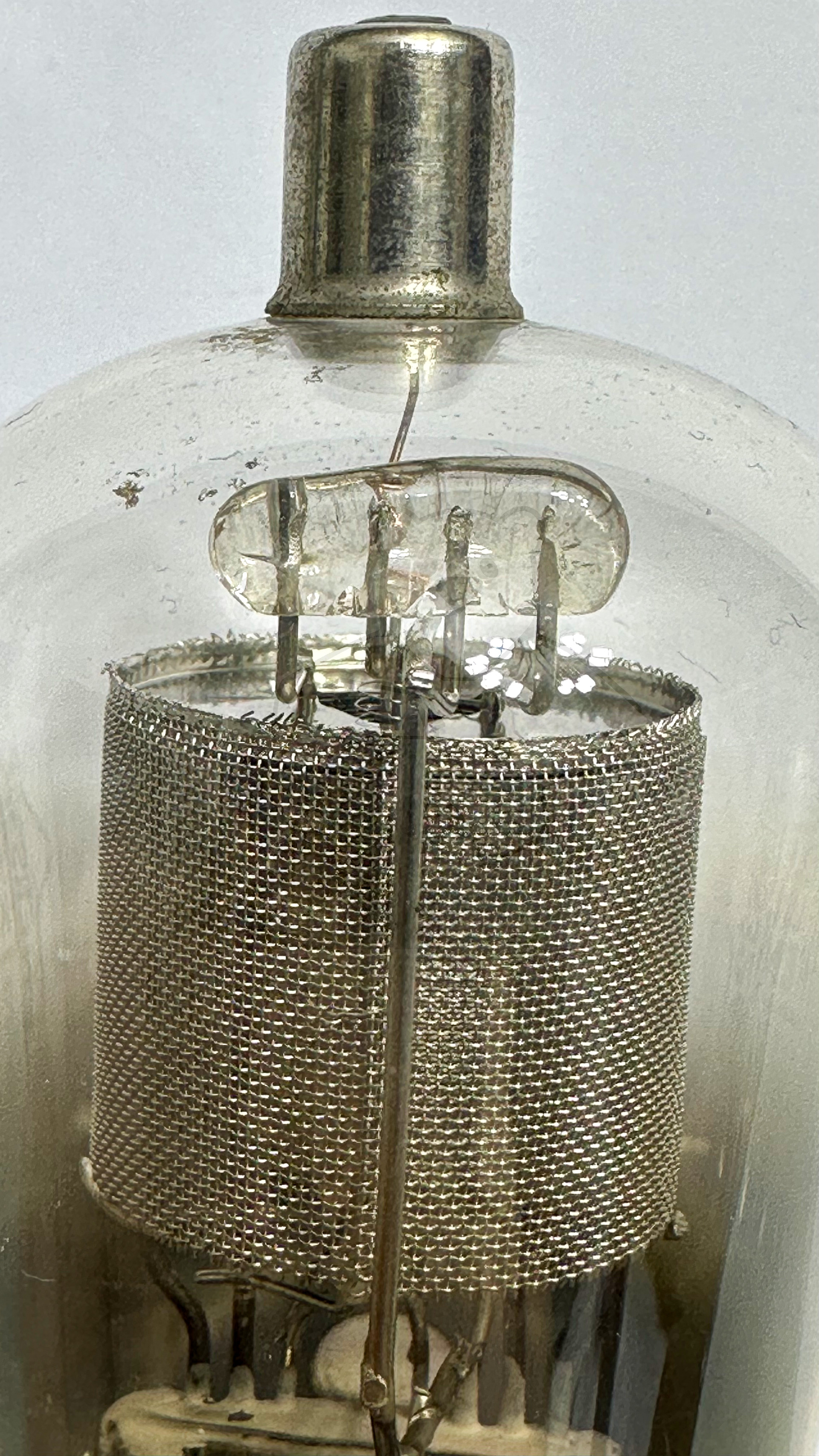

Röhre RENS324 #7845 Bild 4

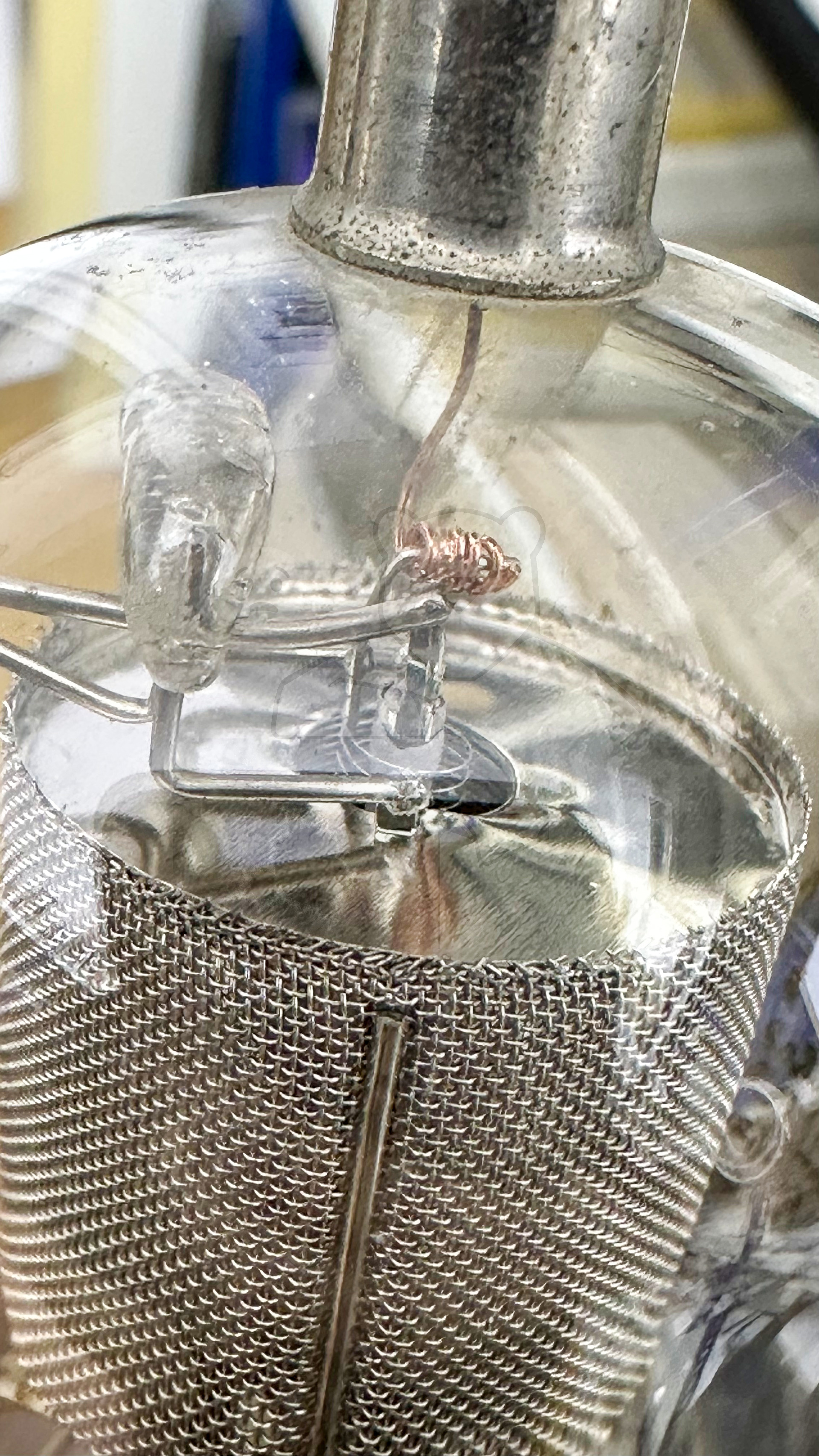

Röhre RENS324 #7845 Bild 5

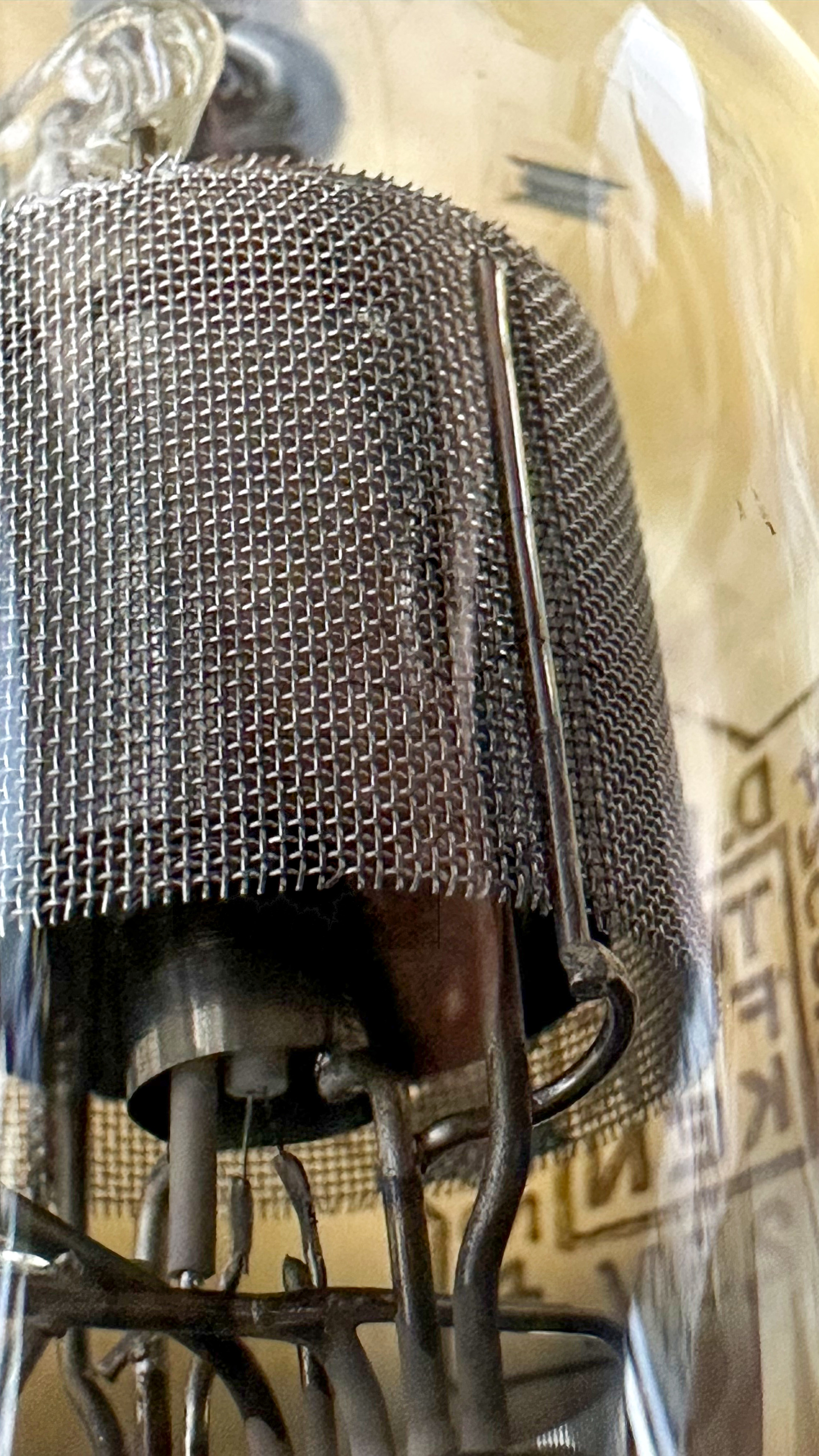

Röhre RENS324 #7845 Bild 6
Röhre RENS324 #7845 Bild 7
