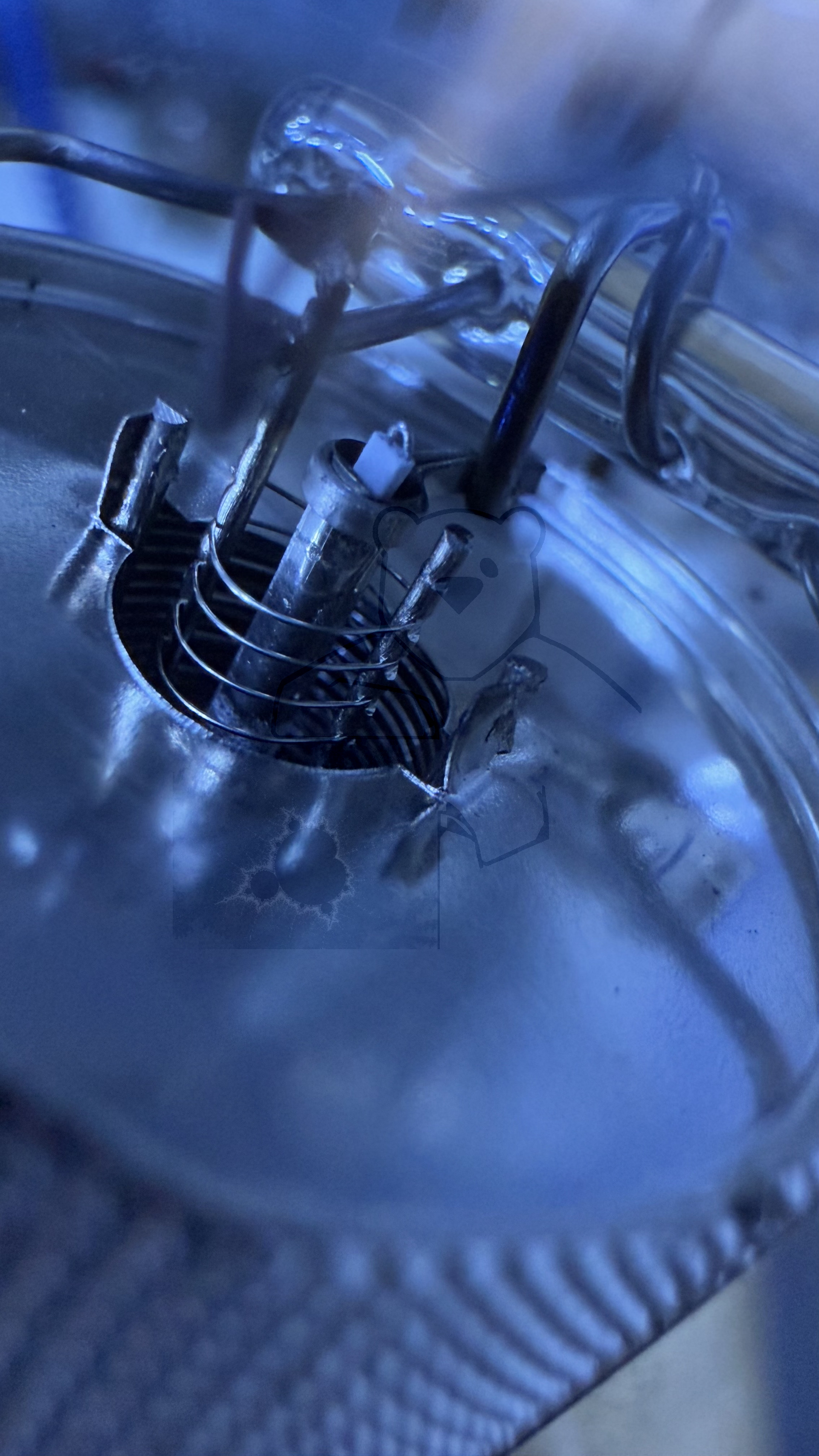

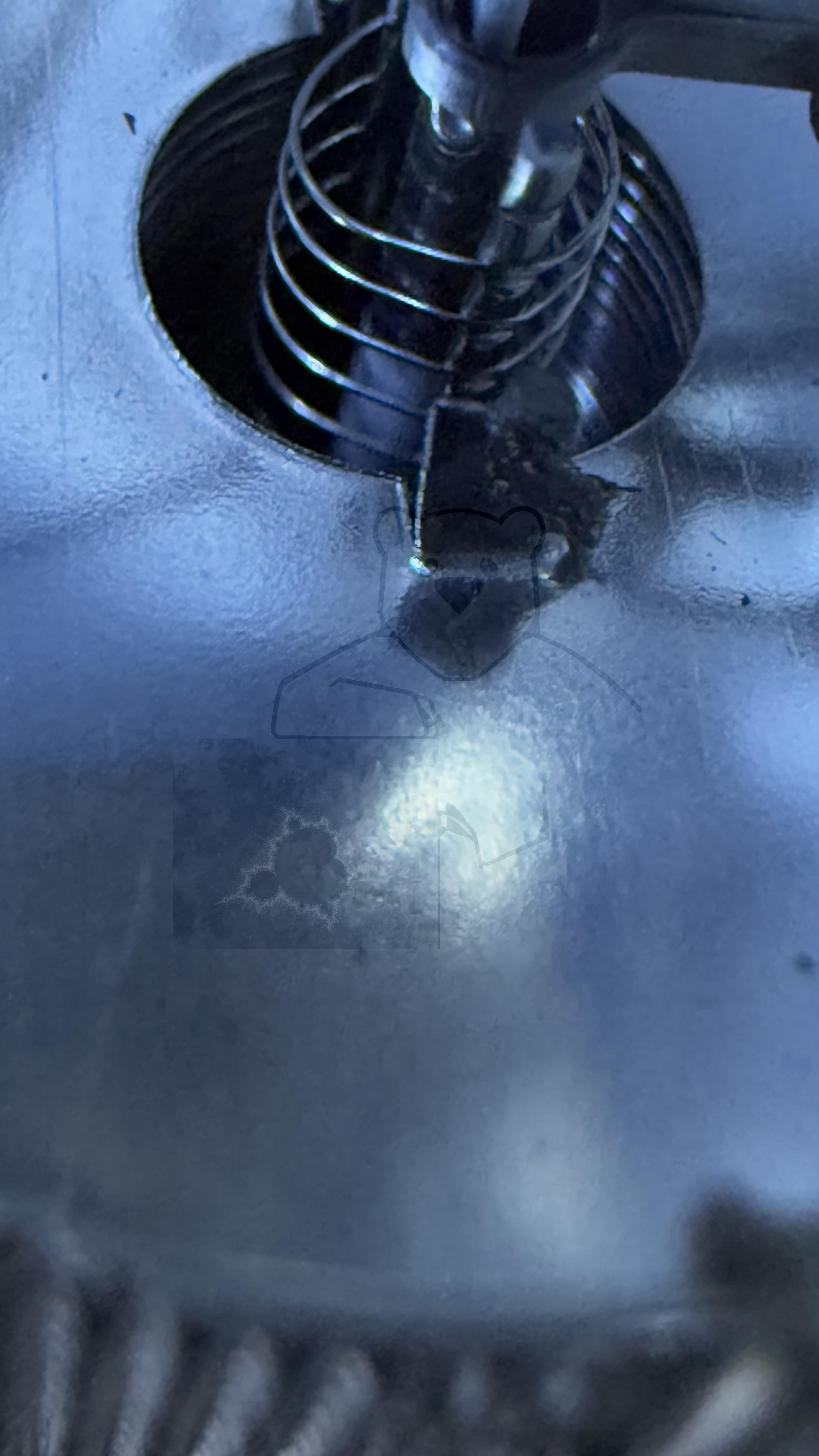

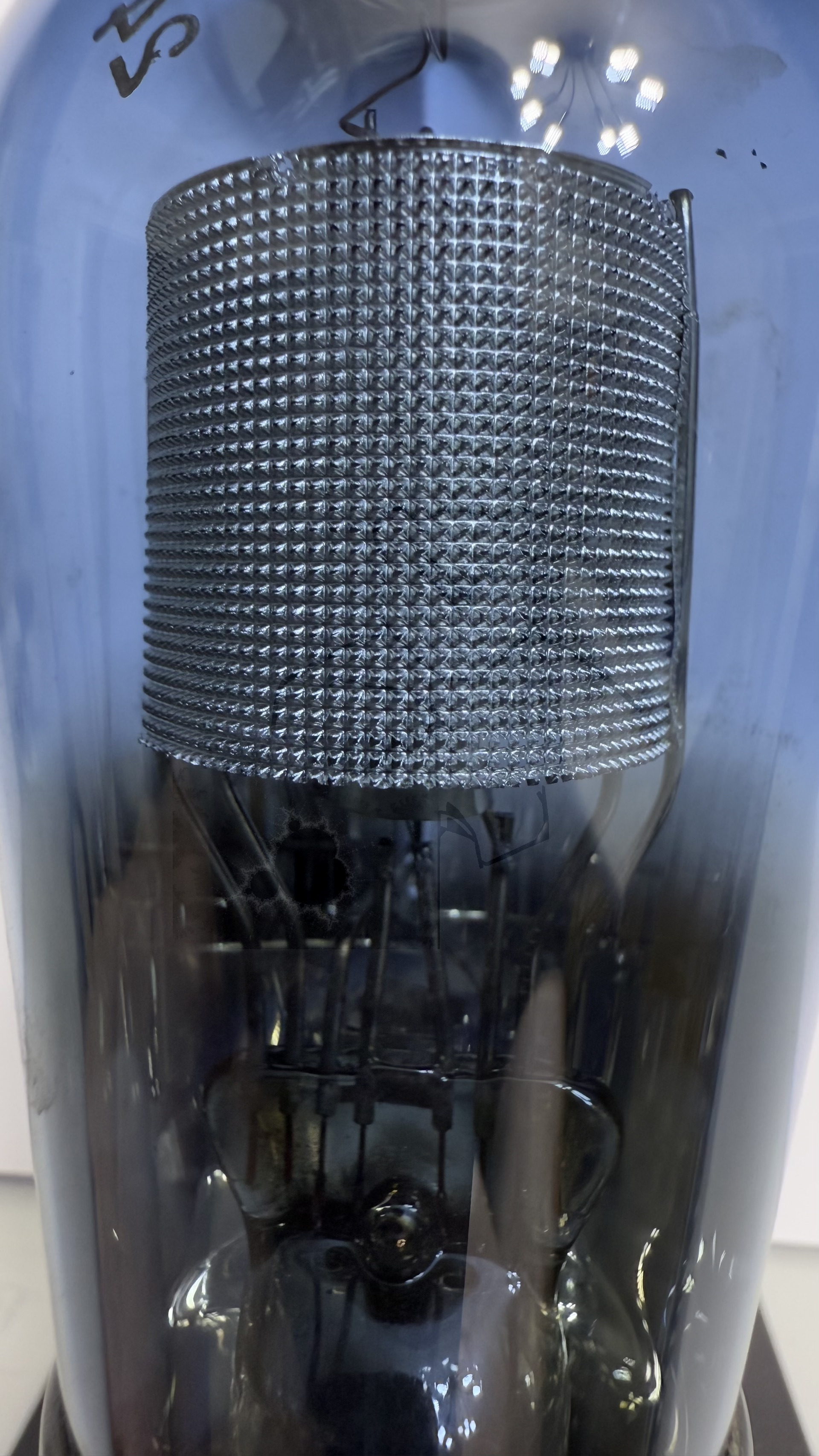

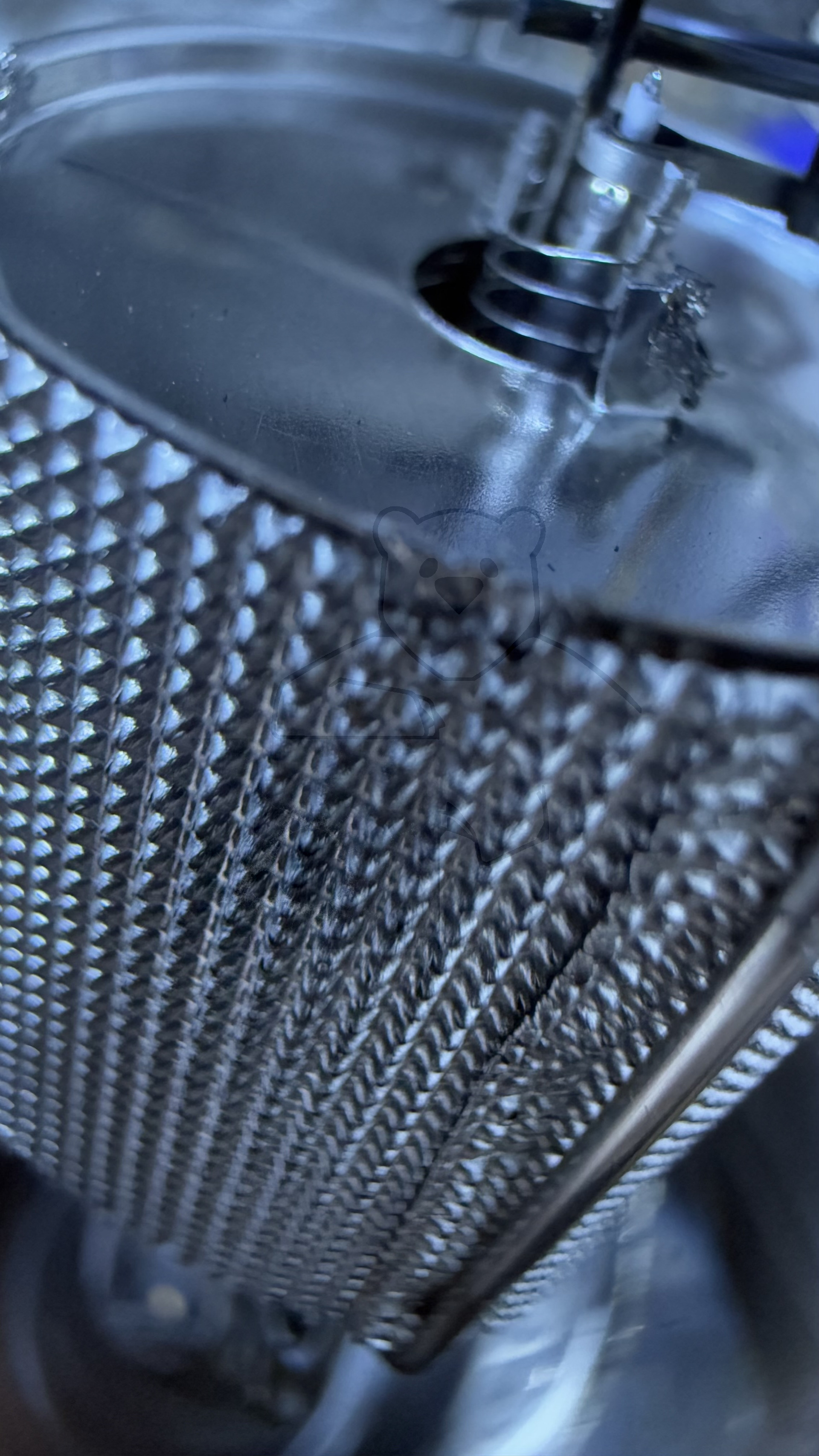

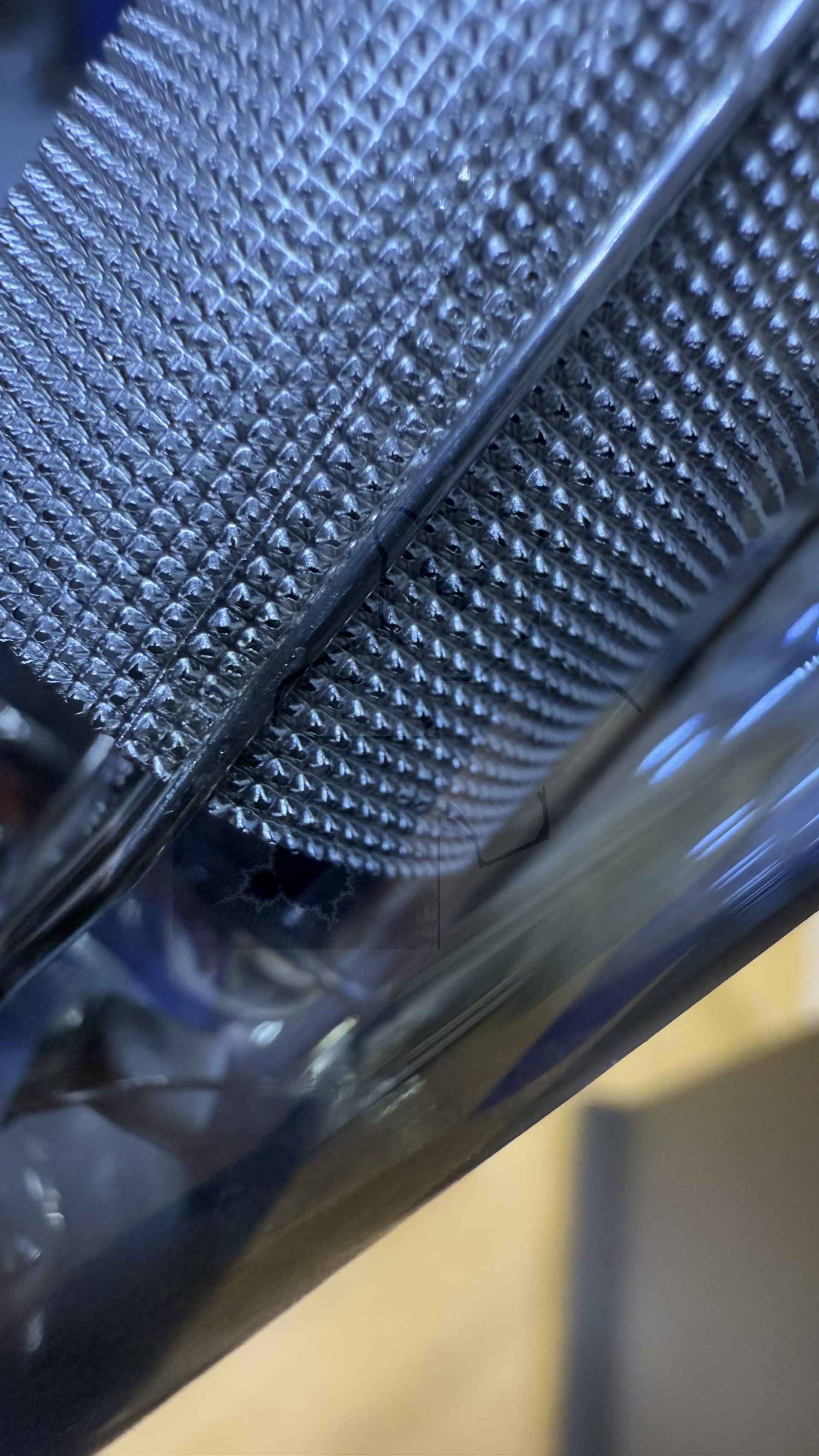

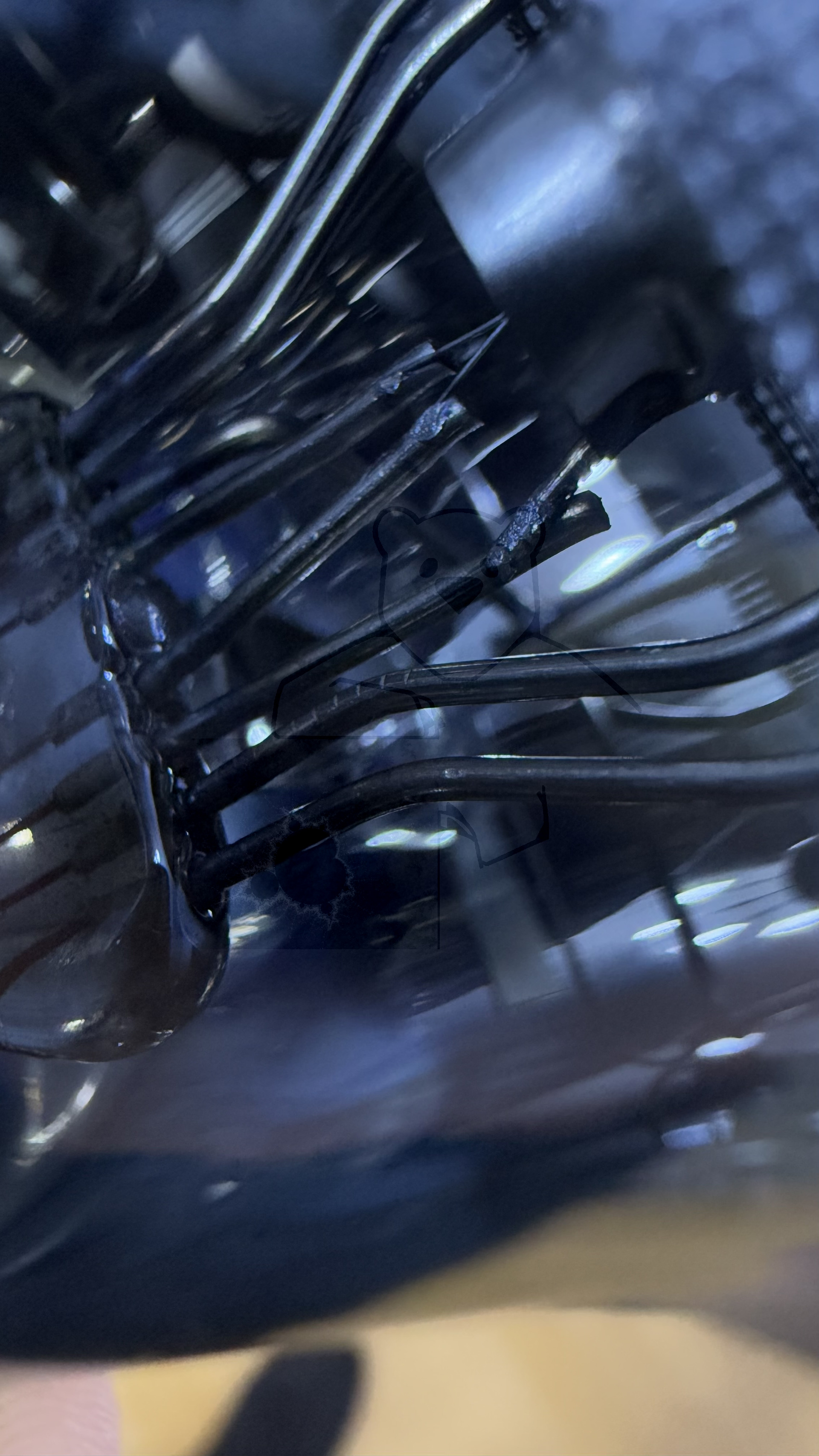

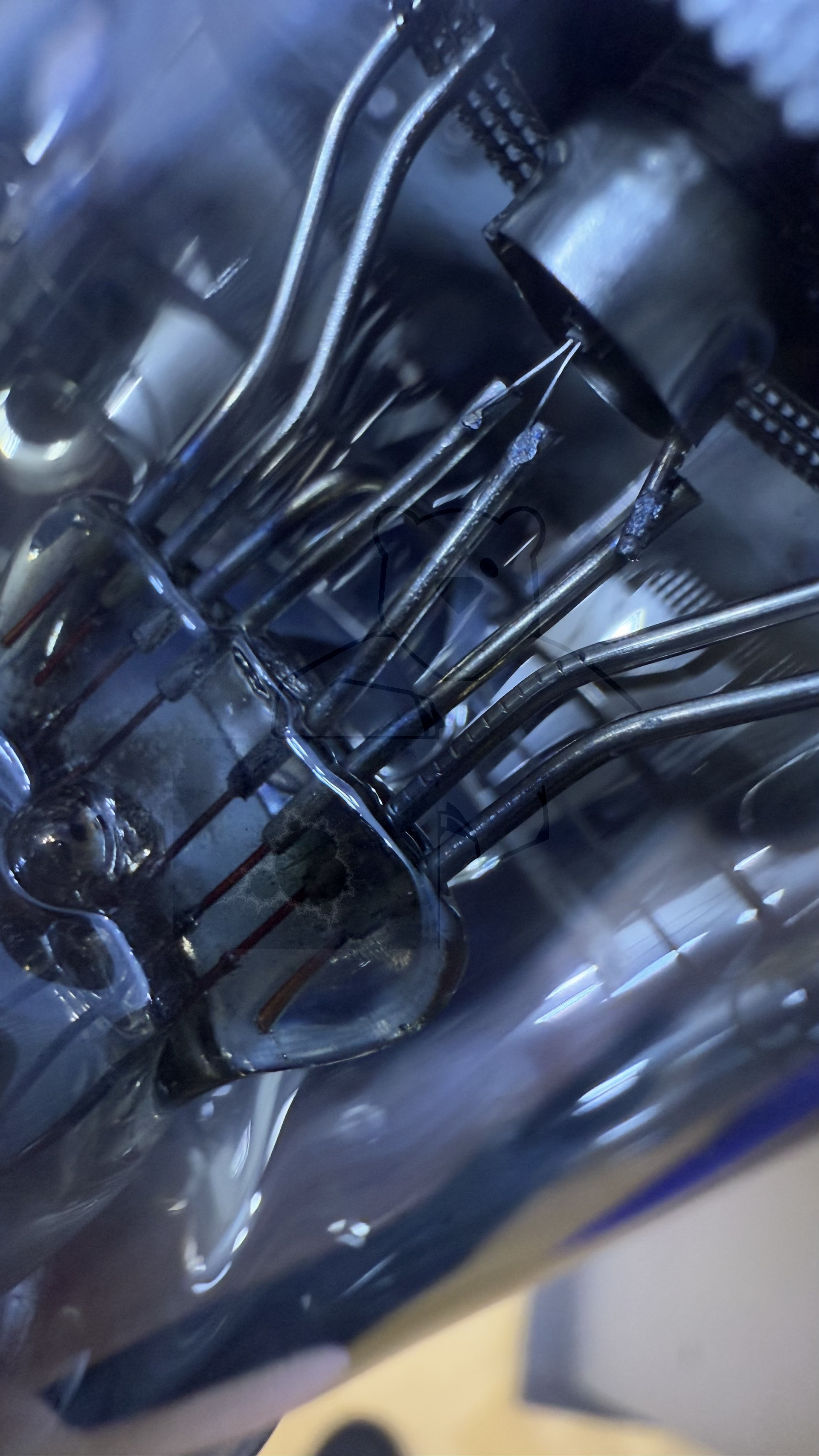

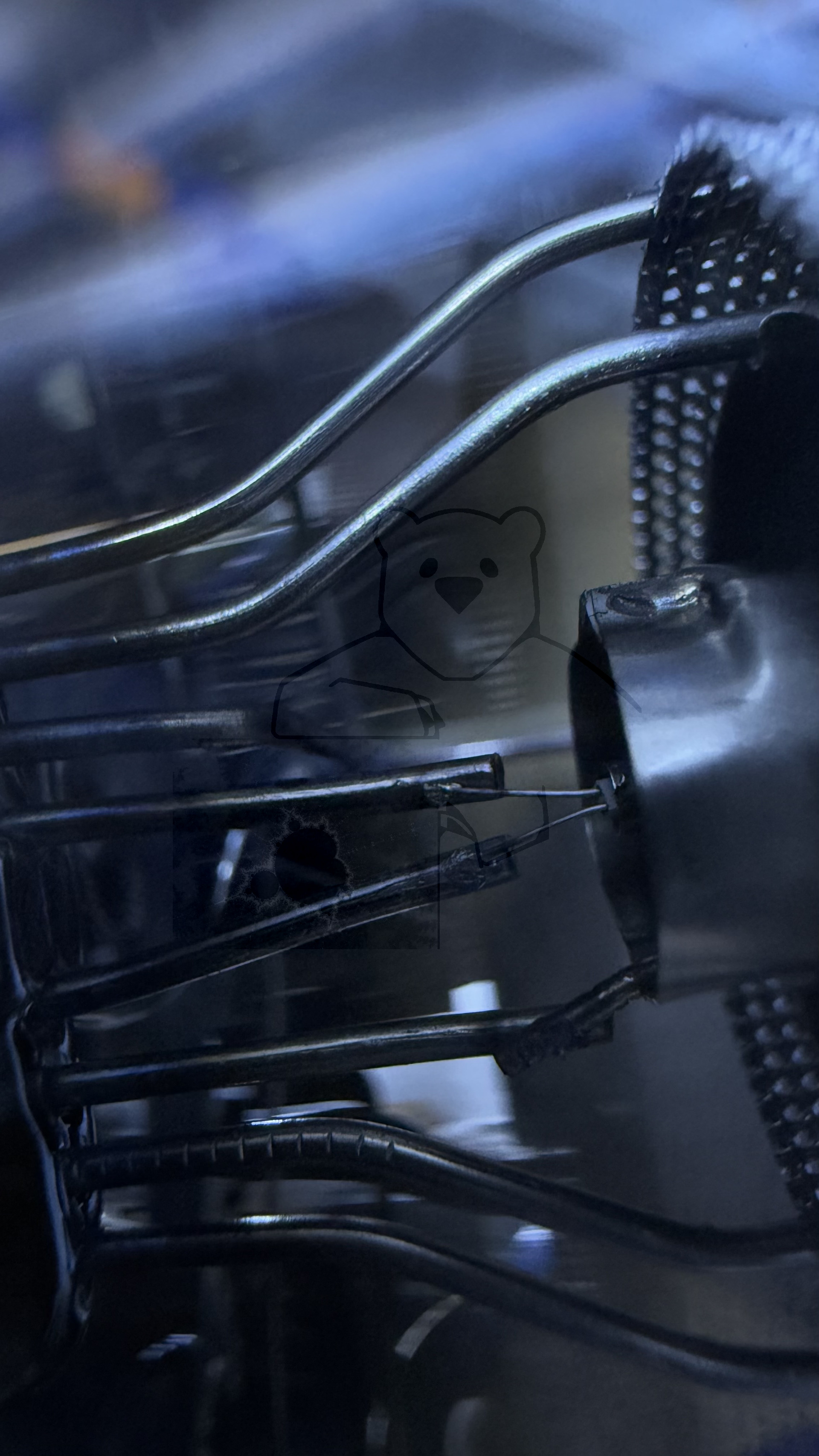

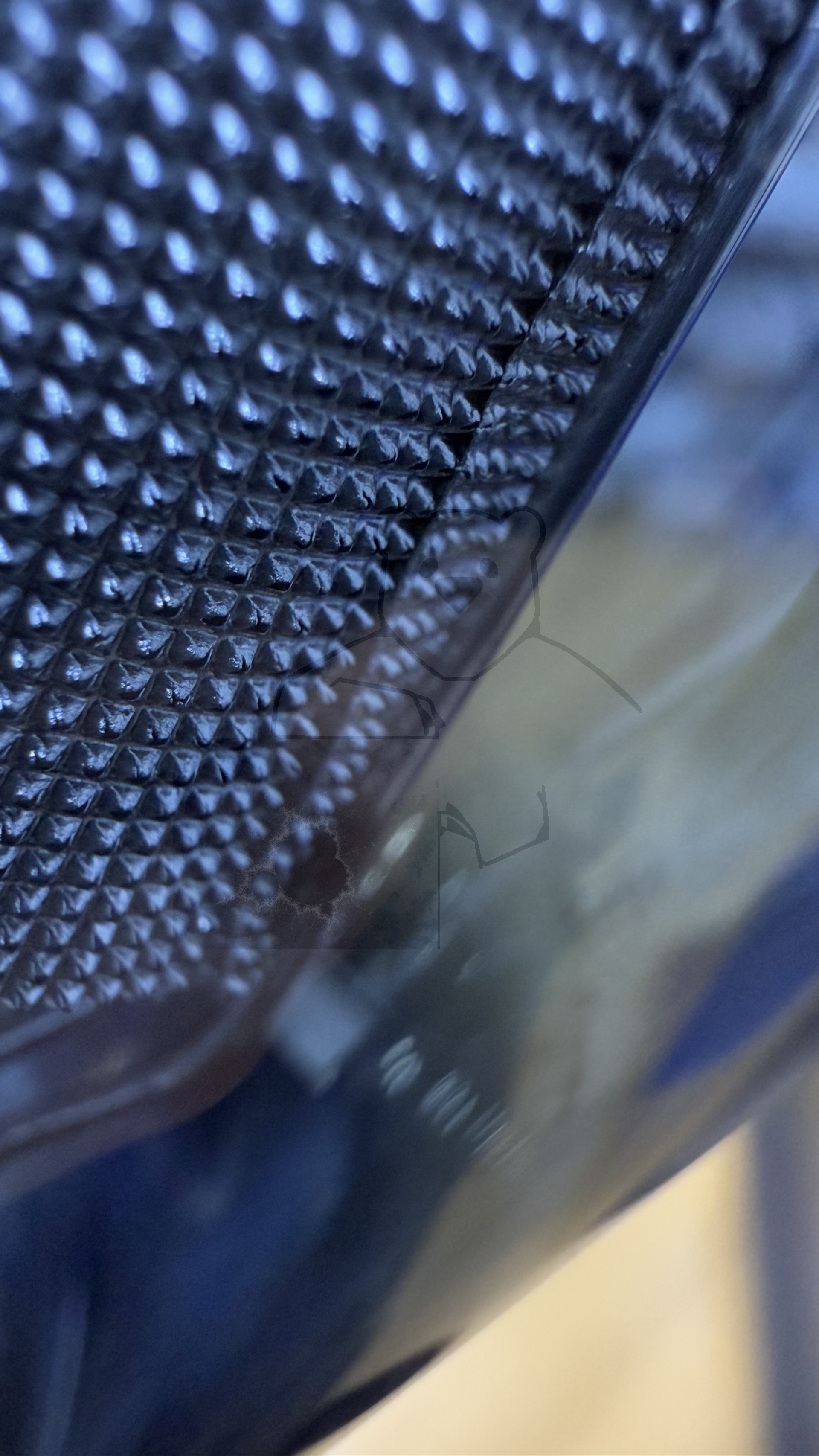

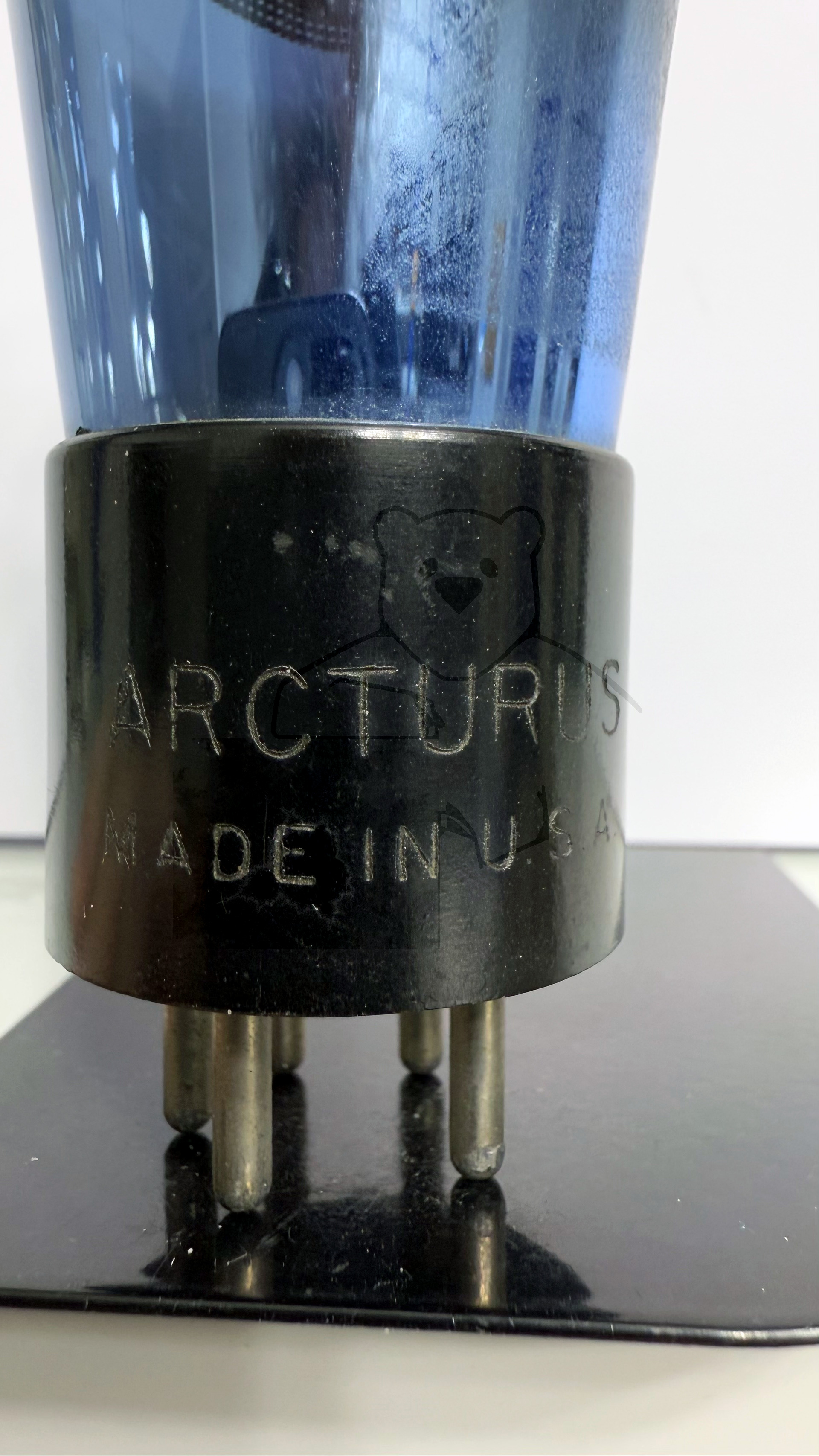

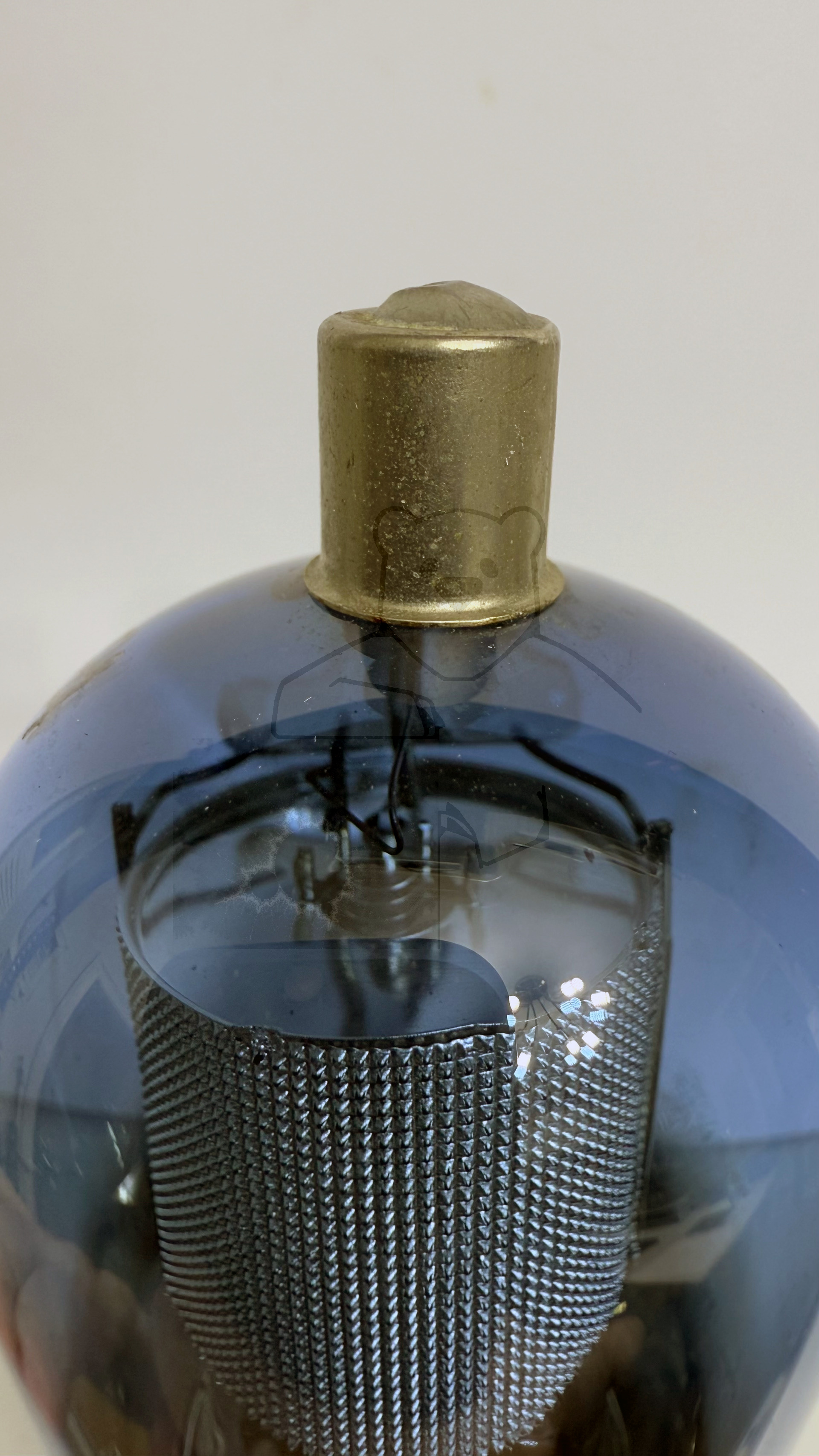

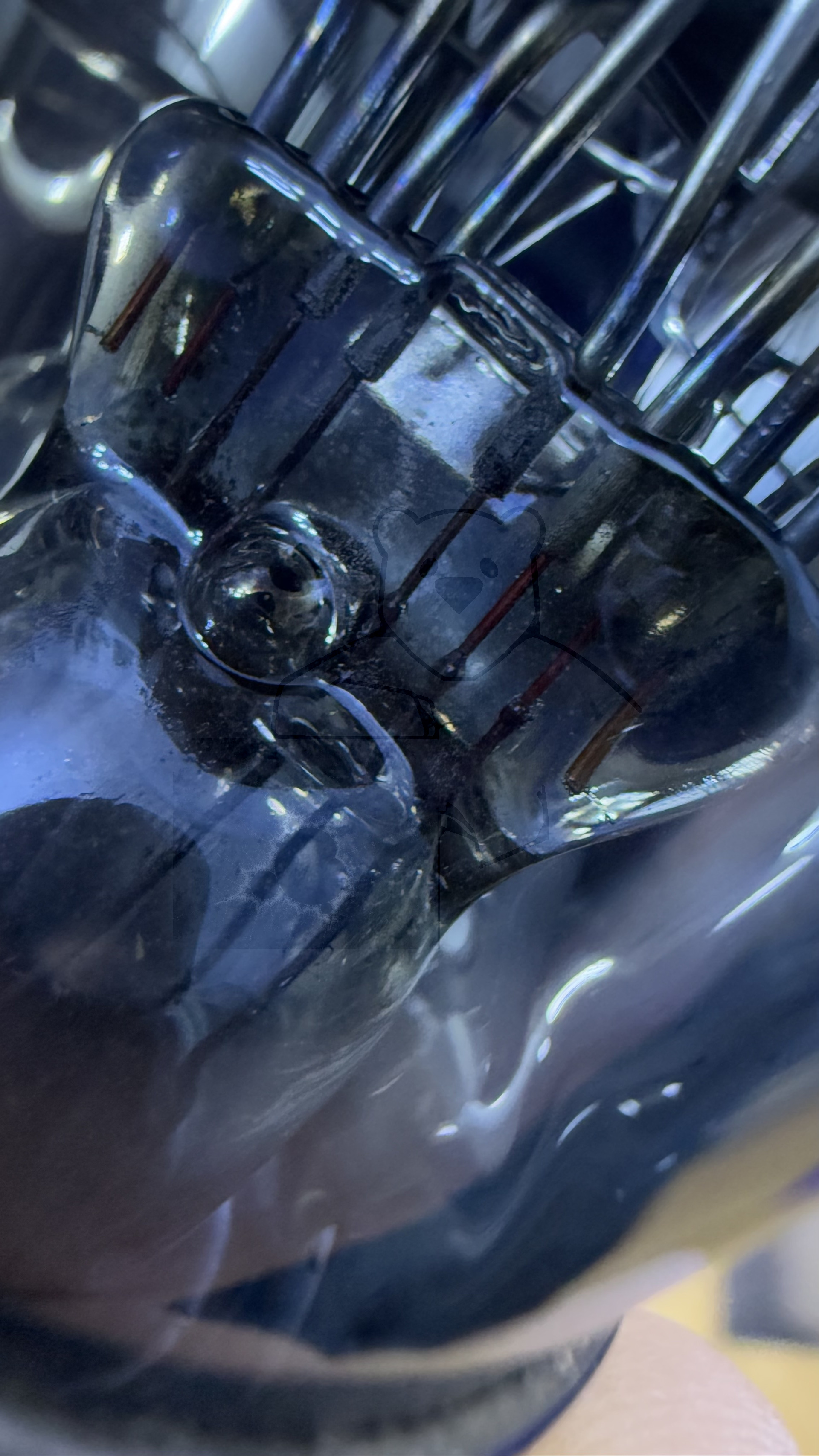

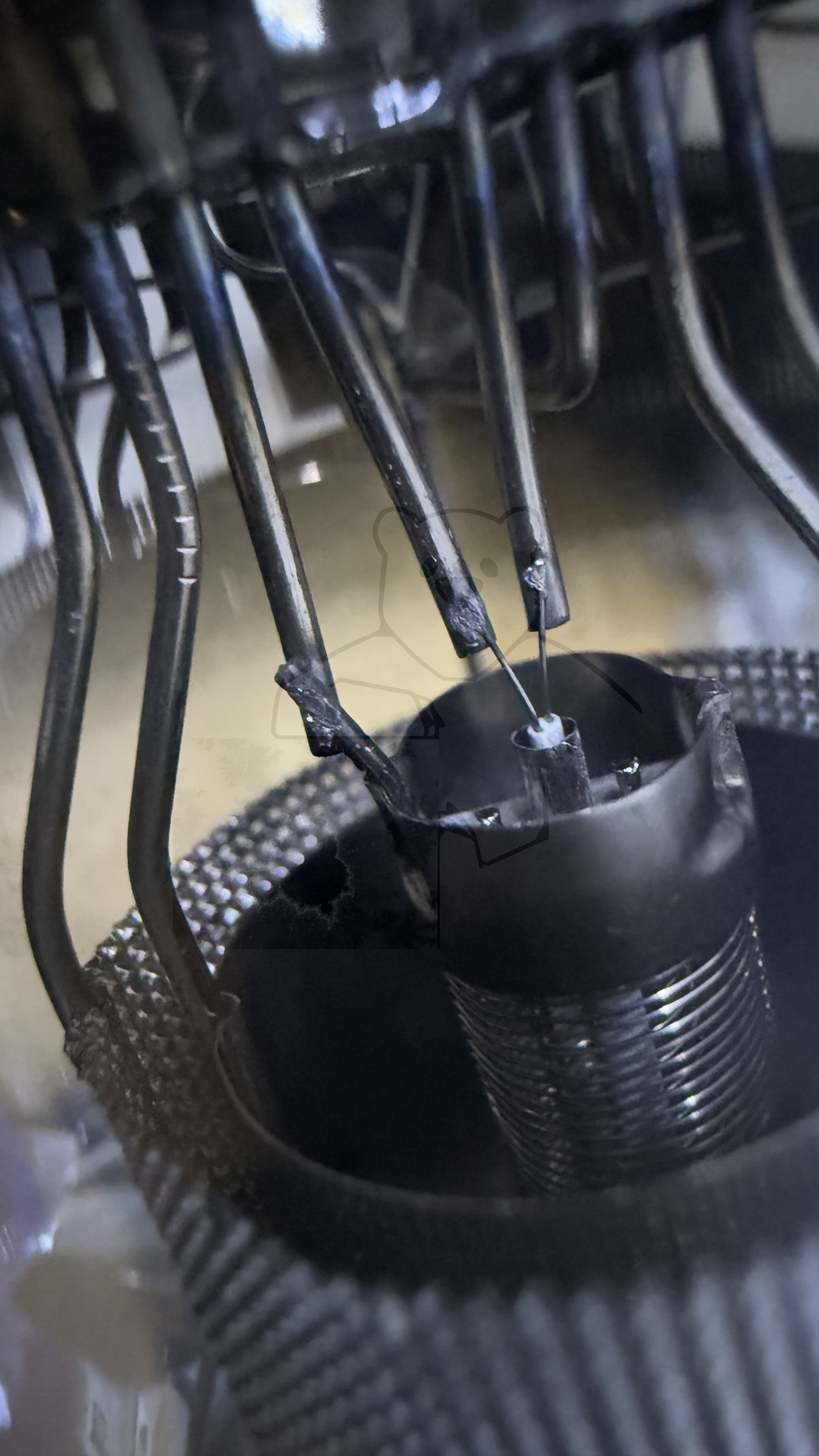

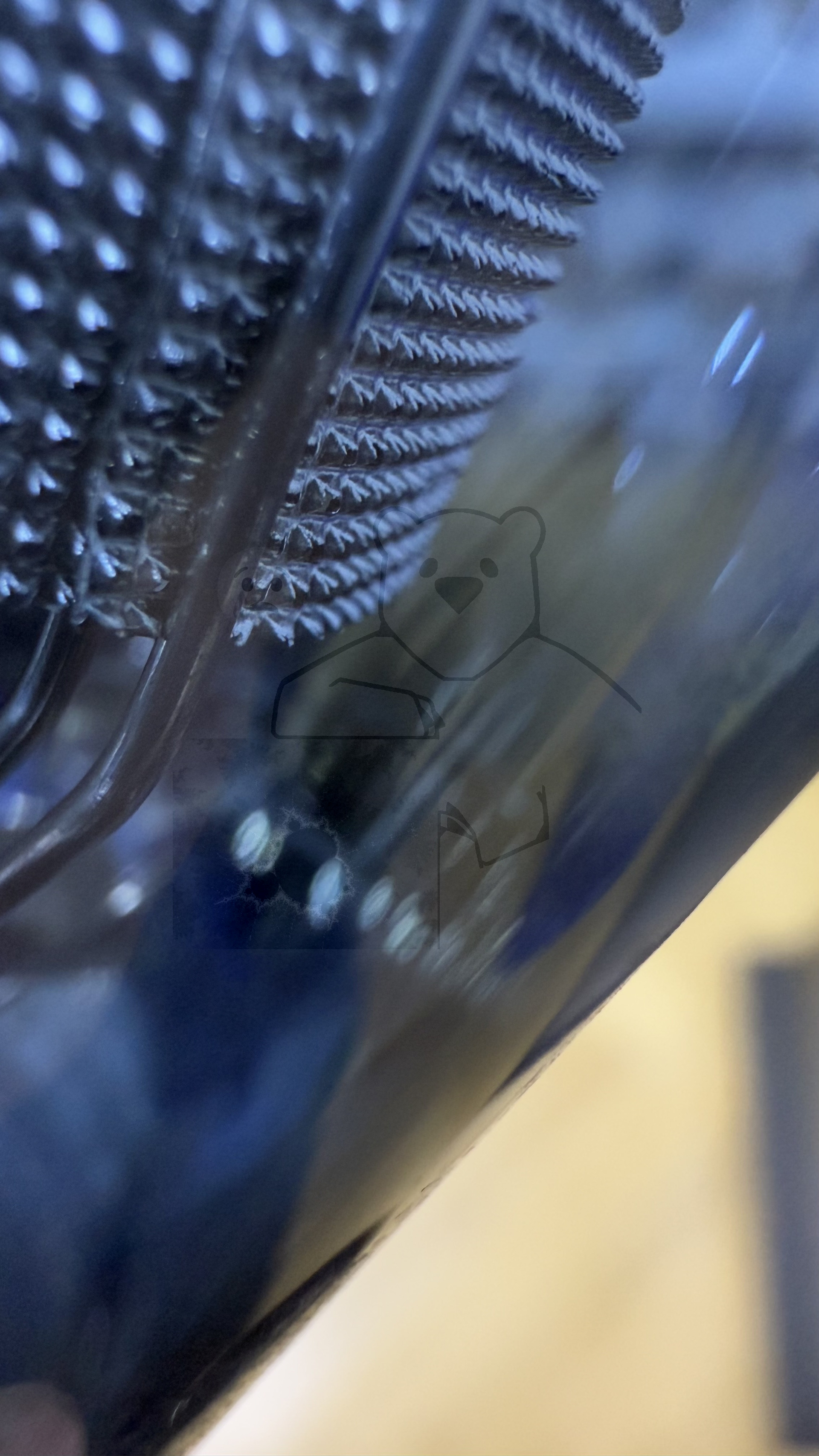

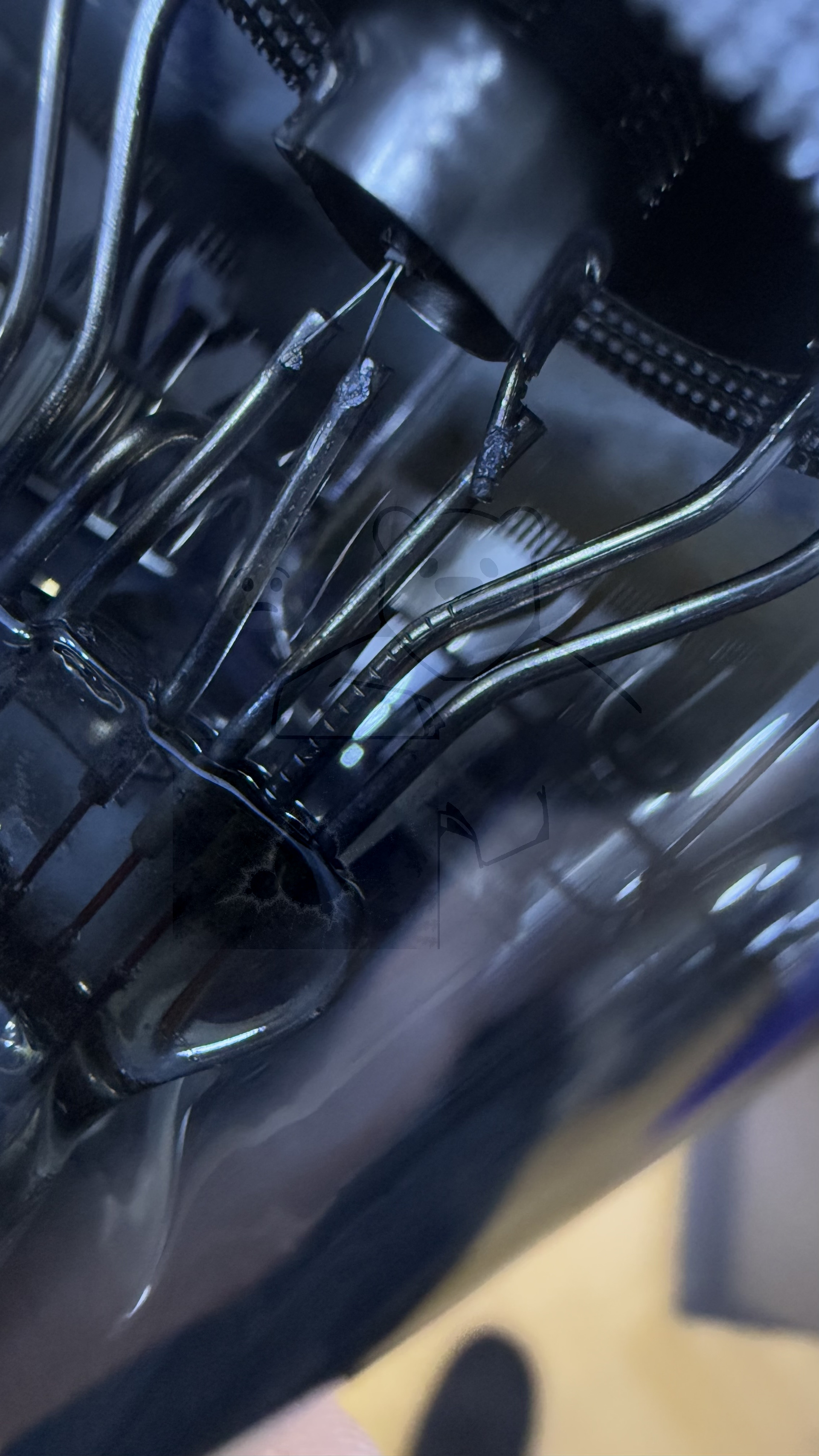

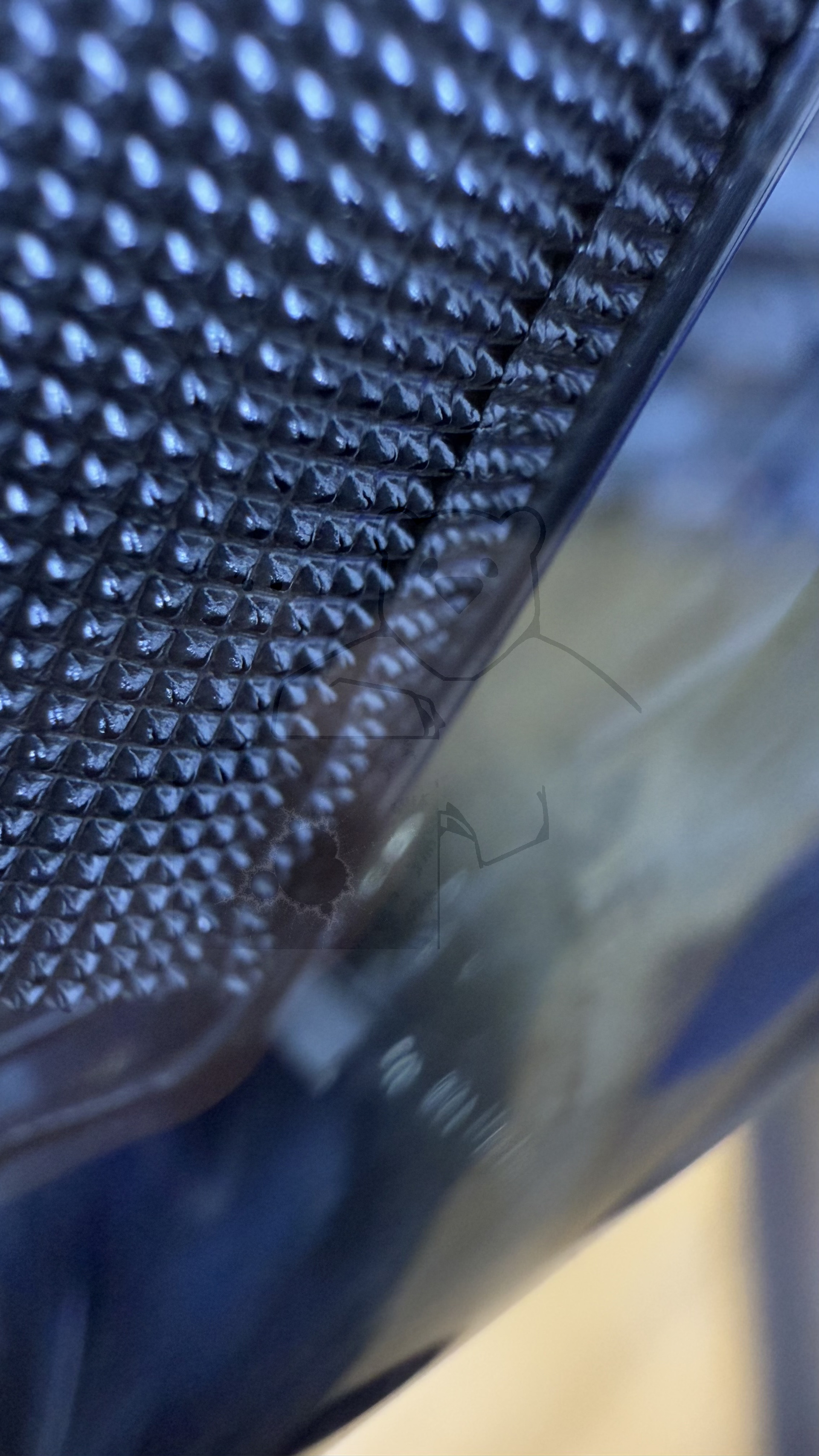

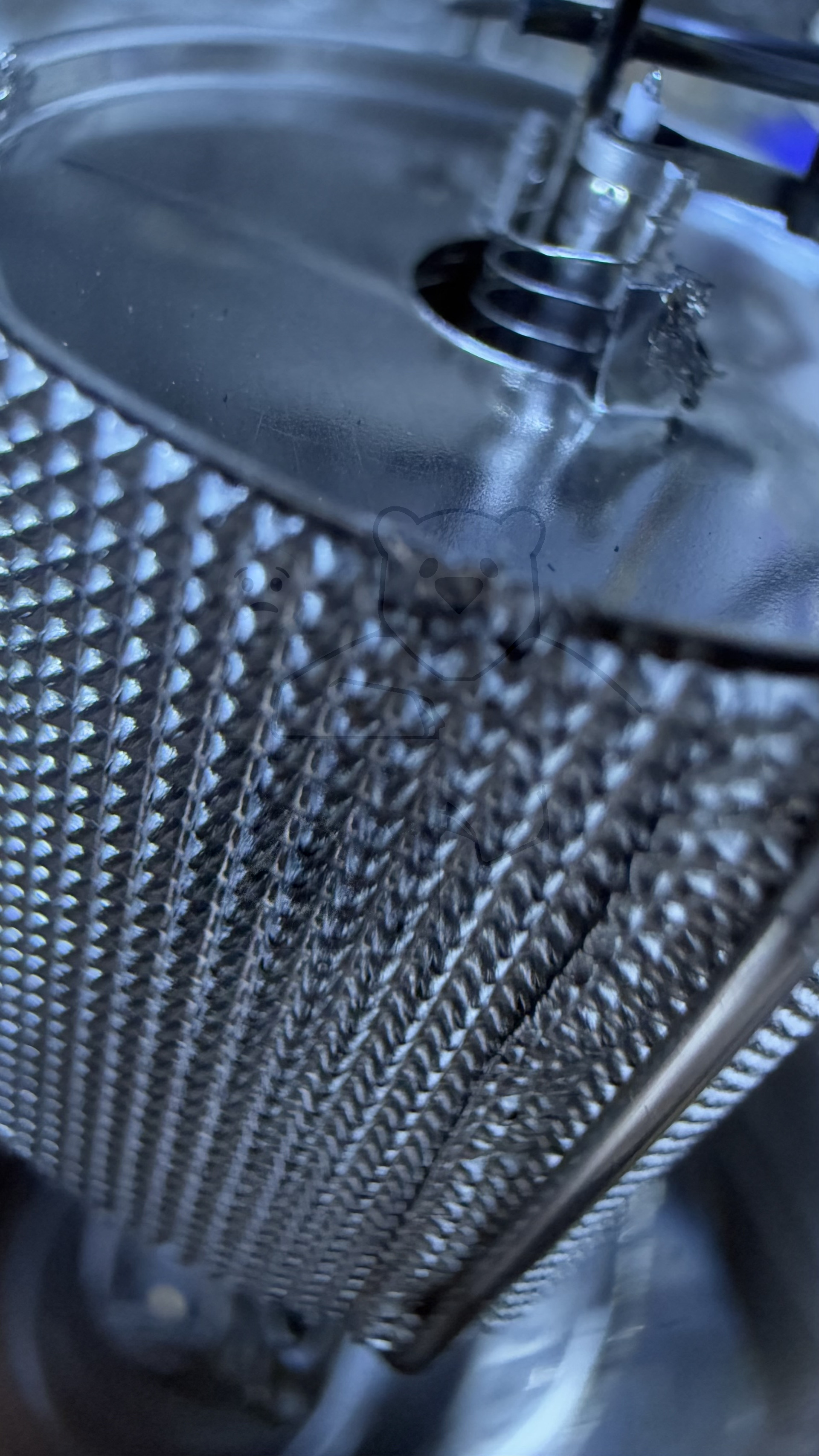

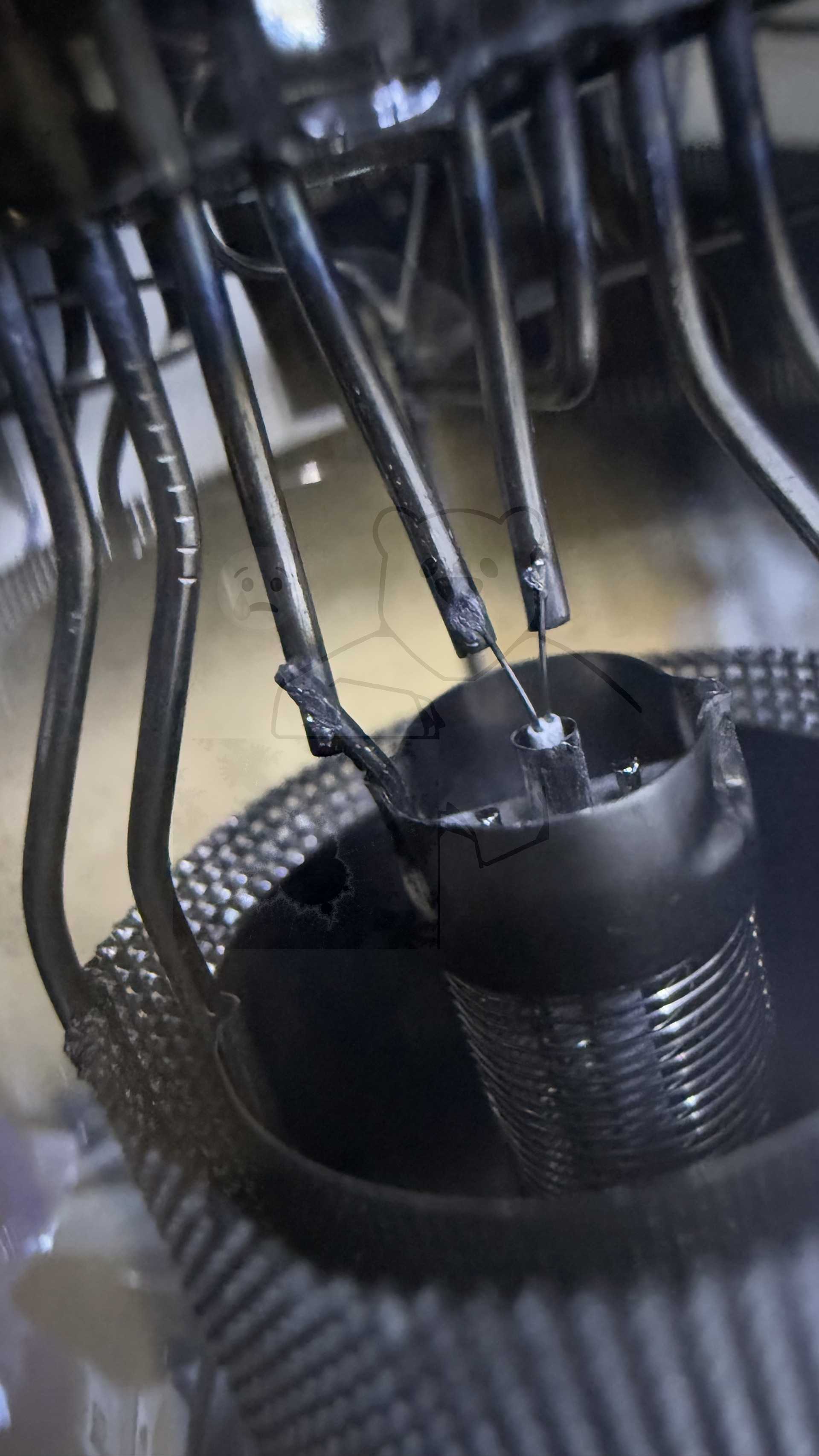

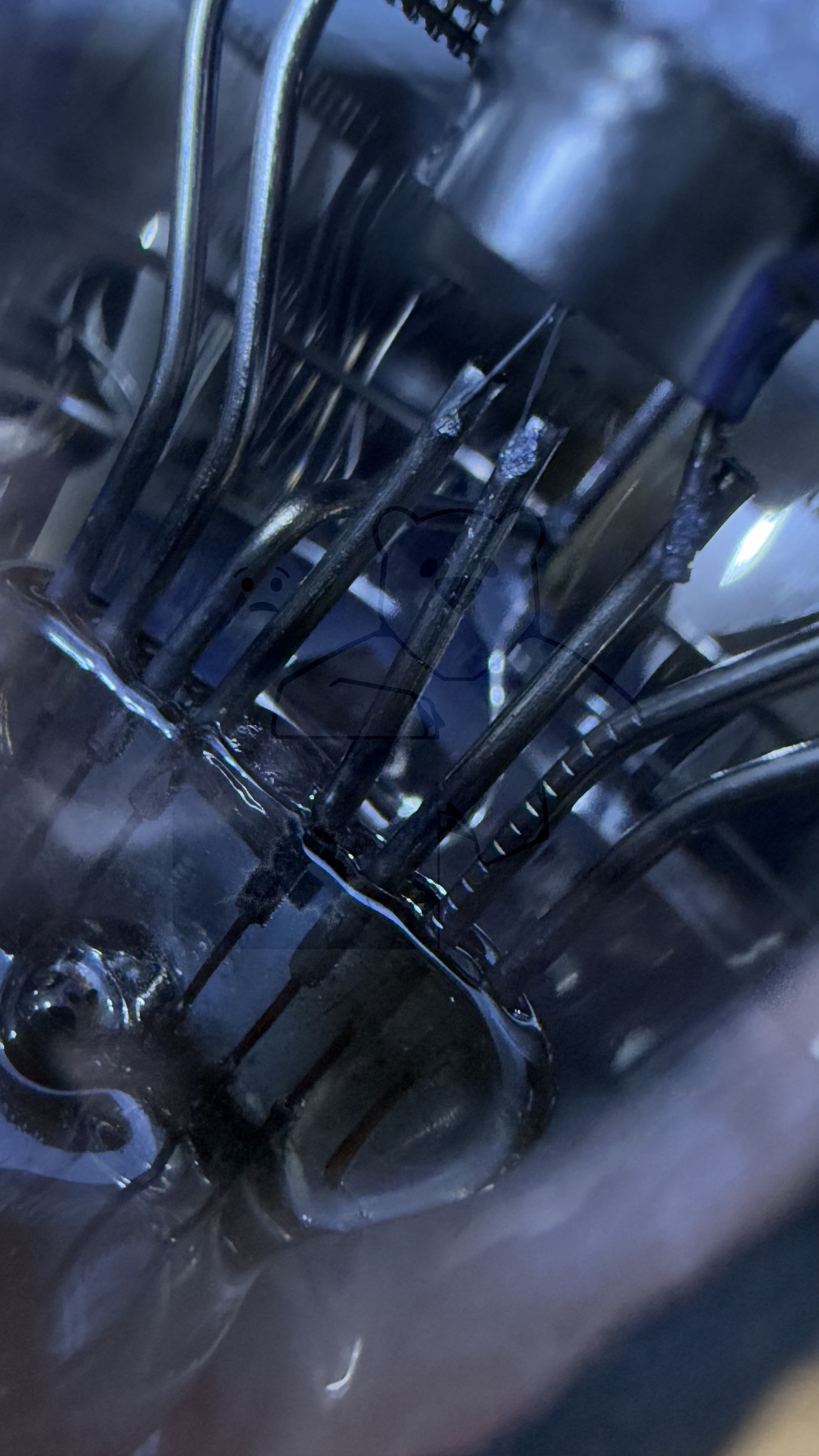

Daten und Bilder der Röhre: 24

🔎 Beschreibung der Röhre: 24

Name	24
Vergleichsname	24A → RENS324
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt

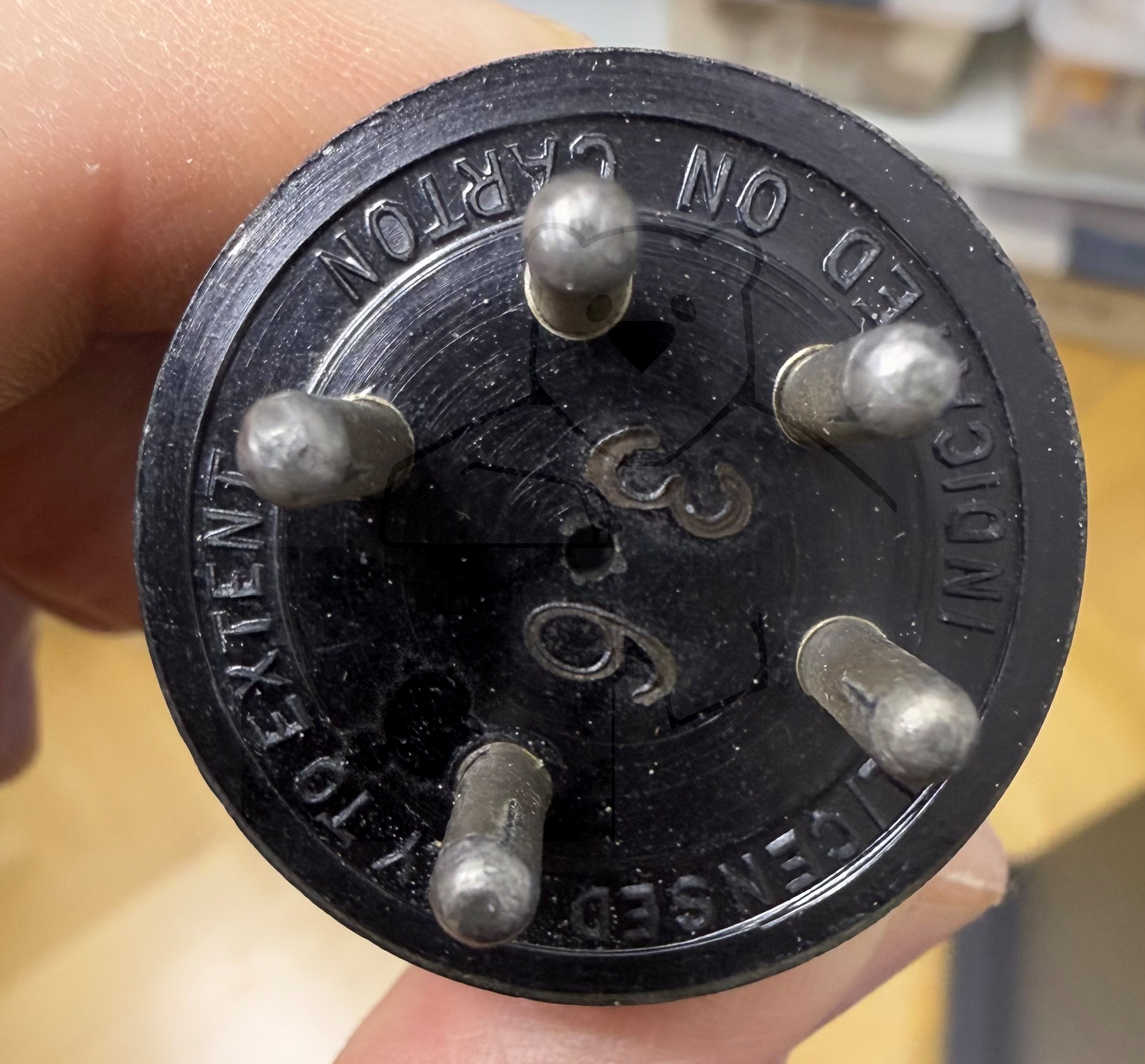

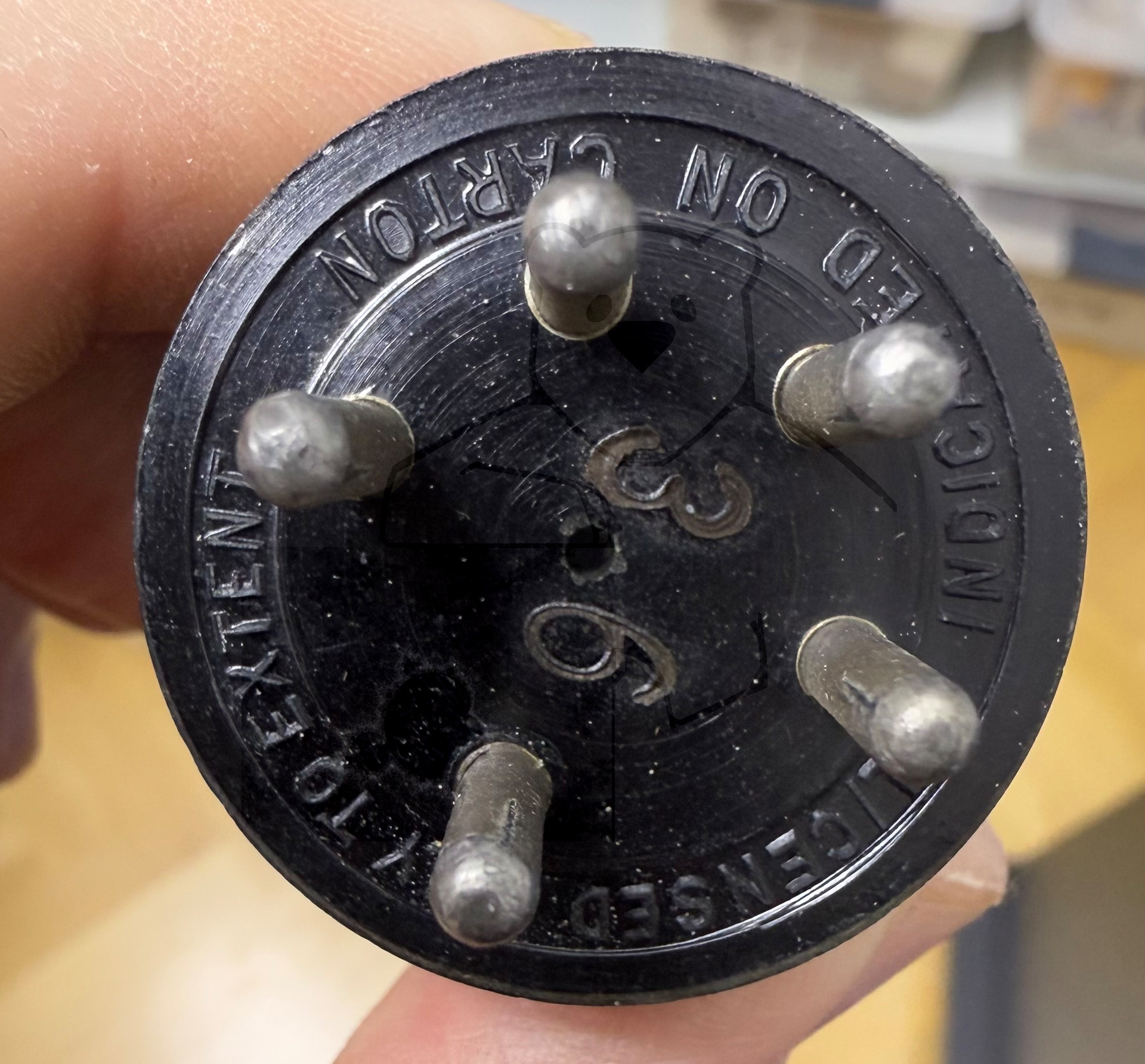

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.

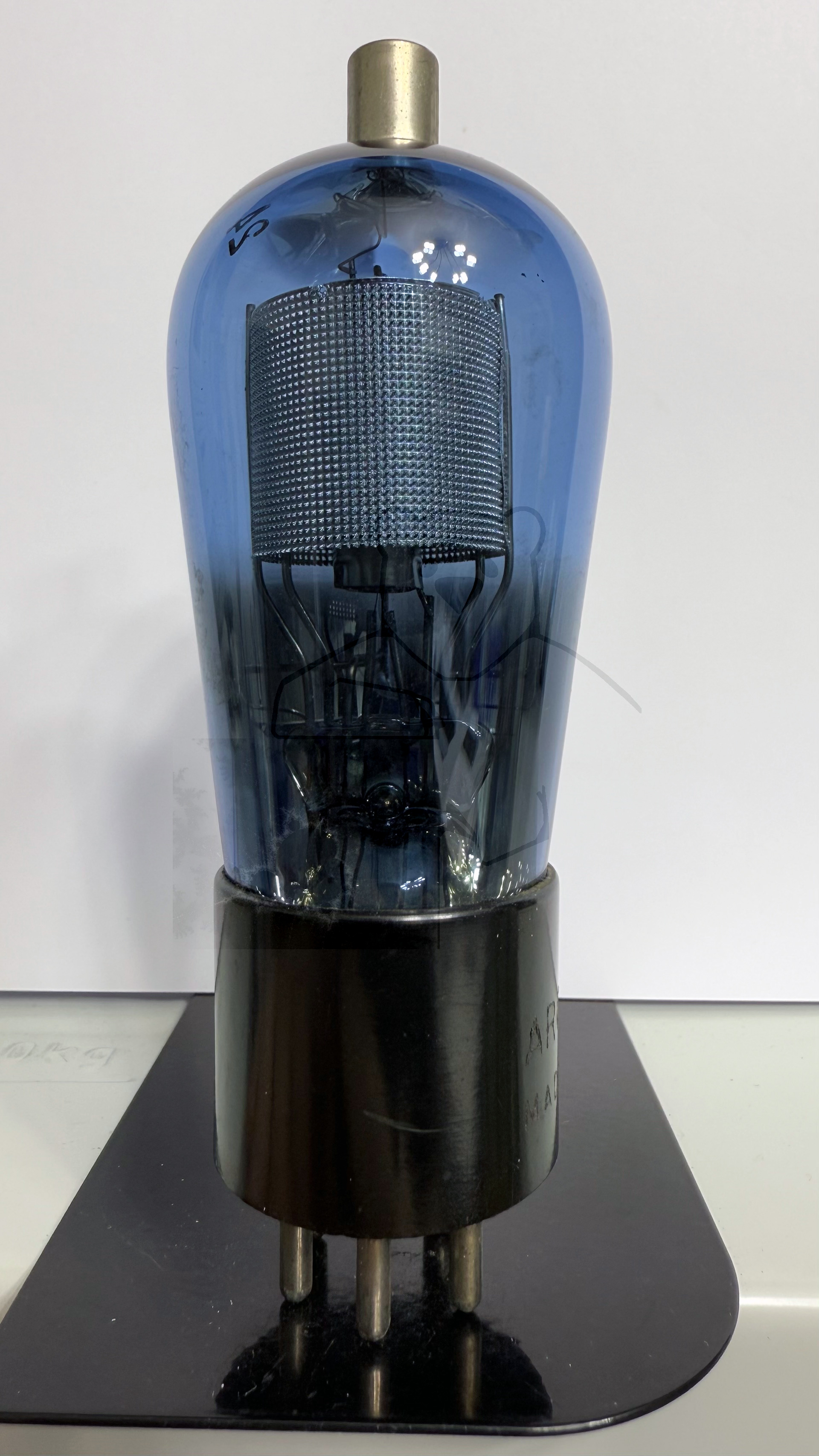

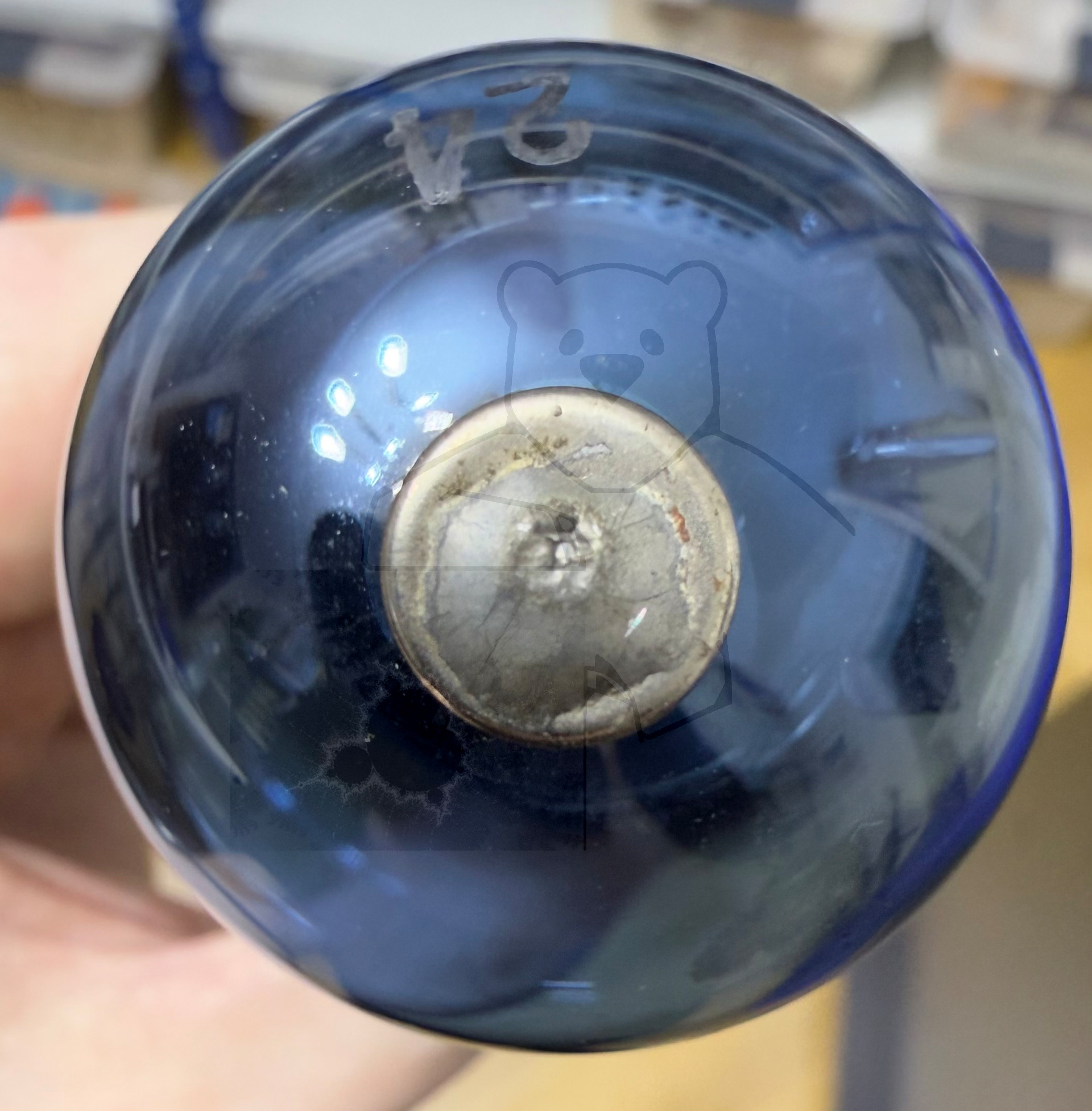

Zusätzliche Informationen	Röhre hat einen blauen Glaskolben
Letzte Änderung	07.05.2025 19:22:37

🔎 Beschreibung der Systeme für die Röhre: 24

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Breitbandverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

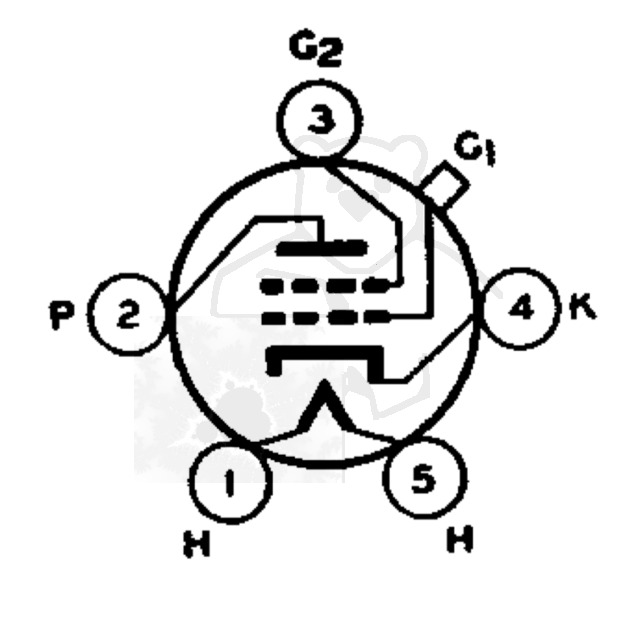

🔎 Sockelschaltung der 24

Bildquelle: RCA Datenblatt

🔎 YouTube Video zu 24

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/oJioNeAC3wk (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 24
Datenblatt 24 Tung-Sol [www.tubedata.info].pdf (37 kB)
Datenblatt 24A Cunningham [www.tubedata.info].pdf (127 kB)
Datenblatt 24A RCA Version 1.pdf (41 kB)
Datenblatt 24A RCA Version 2 [www.tubedata.info].pdf (126 kB)
Datenblatt 24A Sylvania.pdf (376 kB)
Pruefkarte 24 22AC 24A 124 224 324 424 AC22 AC24 FM500 K24 VT-28 - Funke W19 Roehrenpruefer.pdf (146 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
