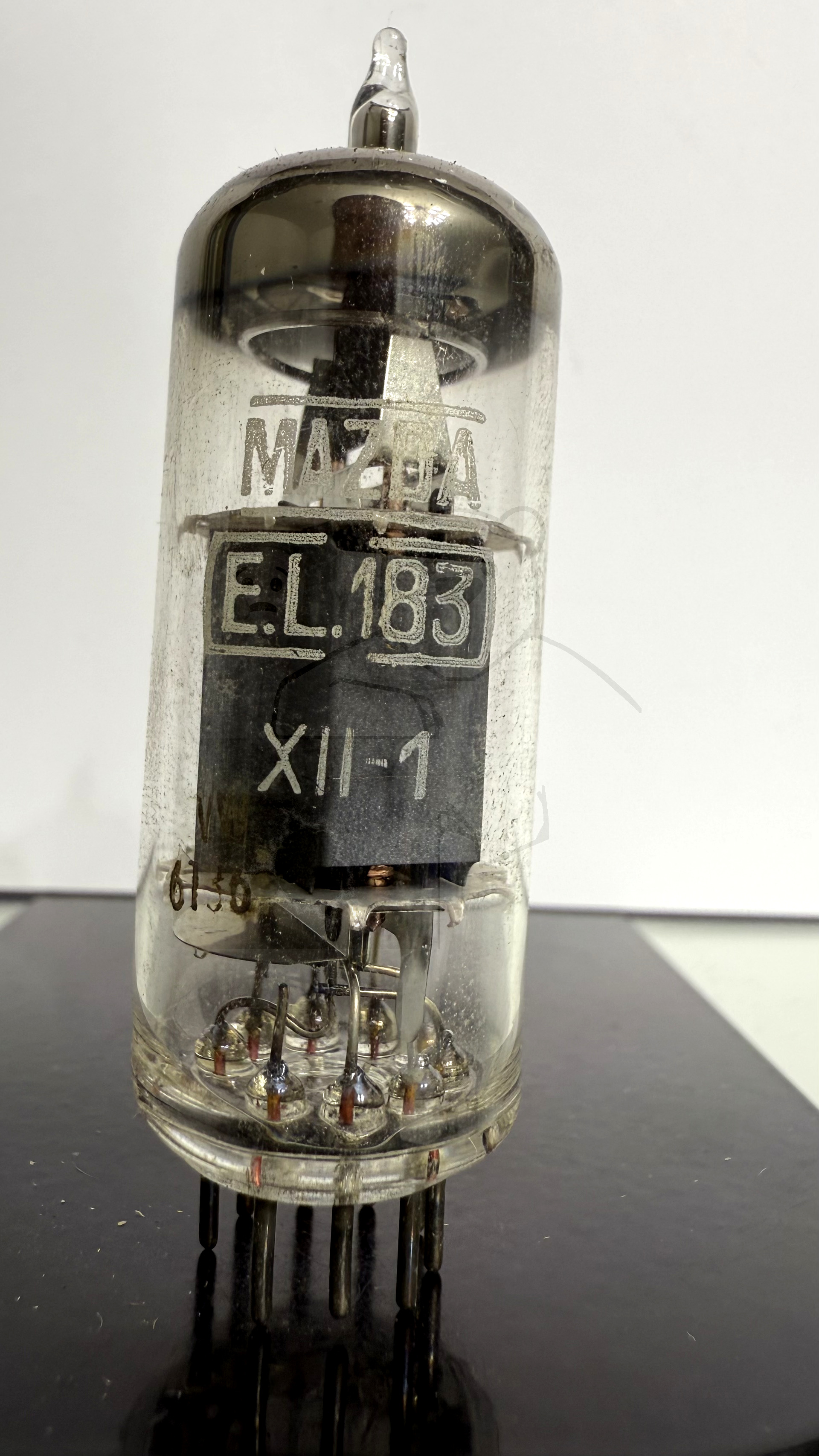

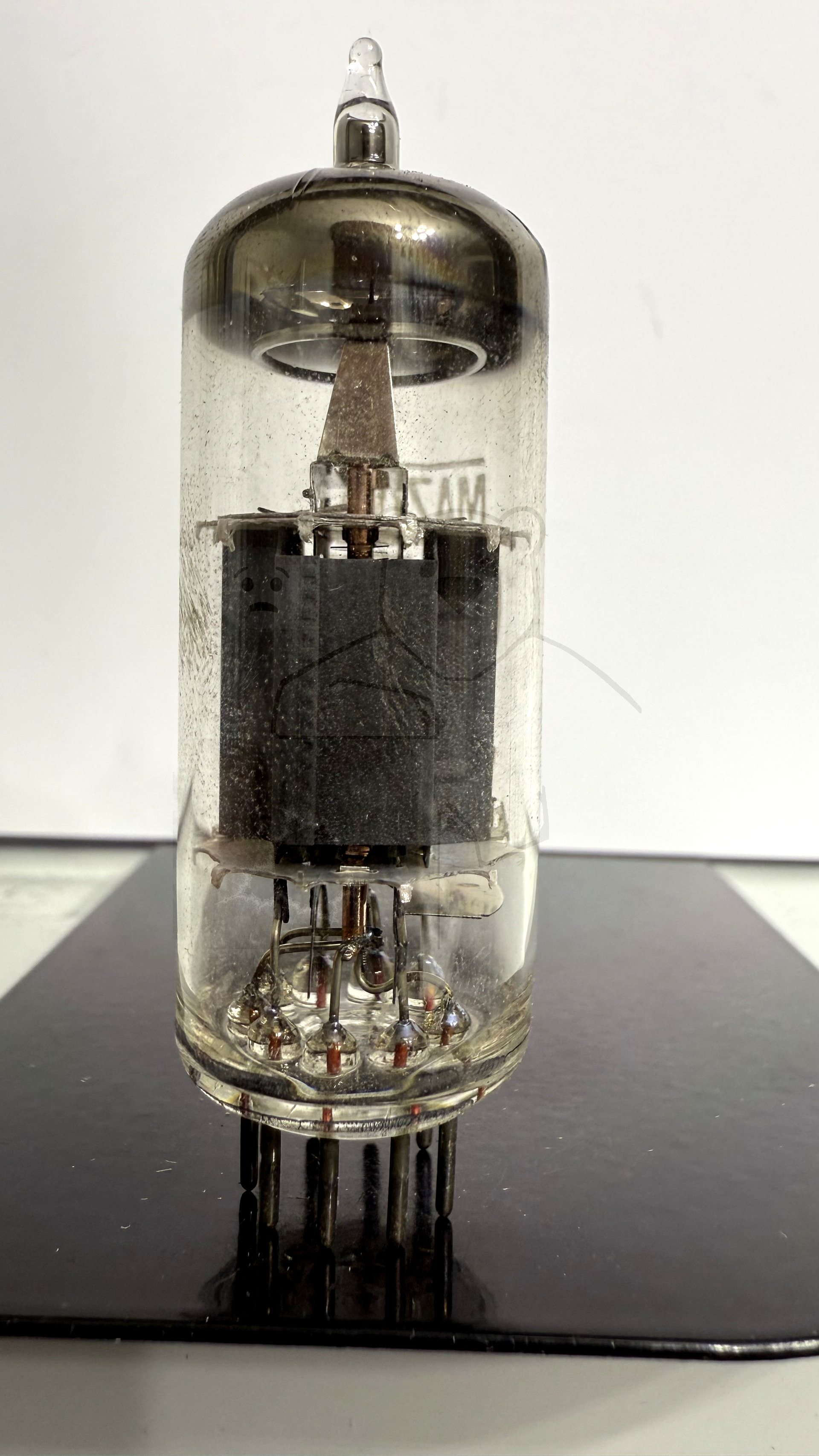

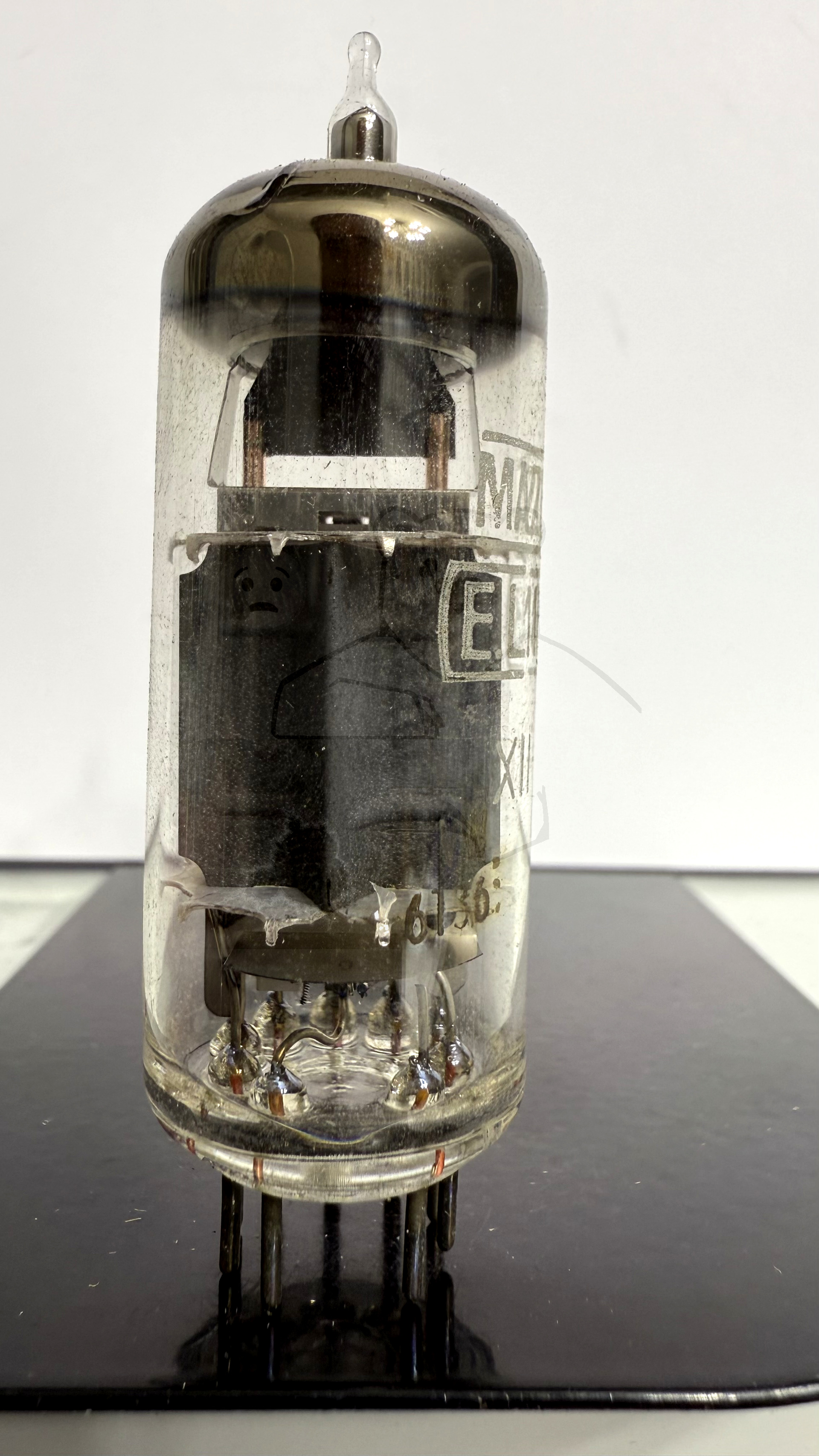

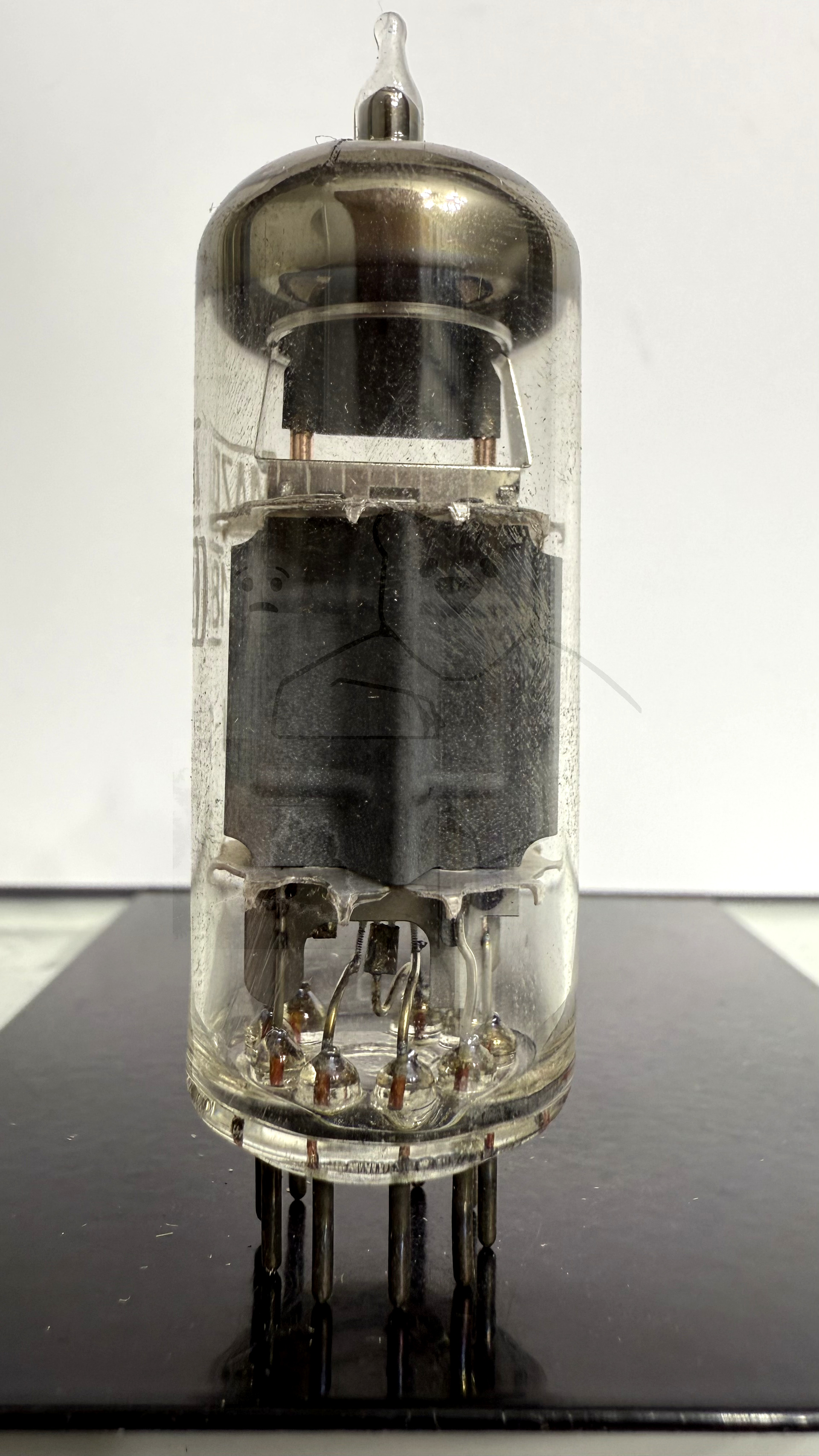

Daten und Bilder der Röhre: EL183

🔎 Beschreibung der Röhre: EL183 Inventarnummer: 07182

Name	→ EL183
Vergleichsname
Hersteller	→ Mazda
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

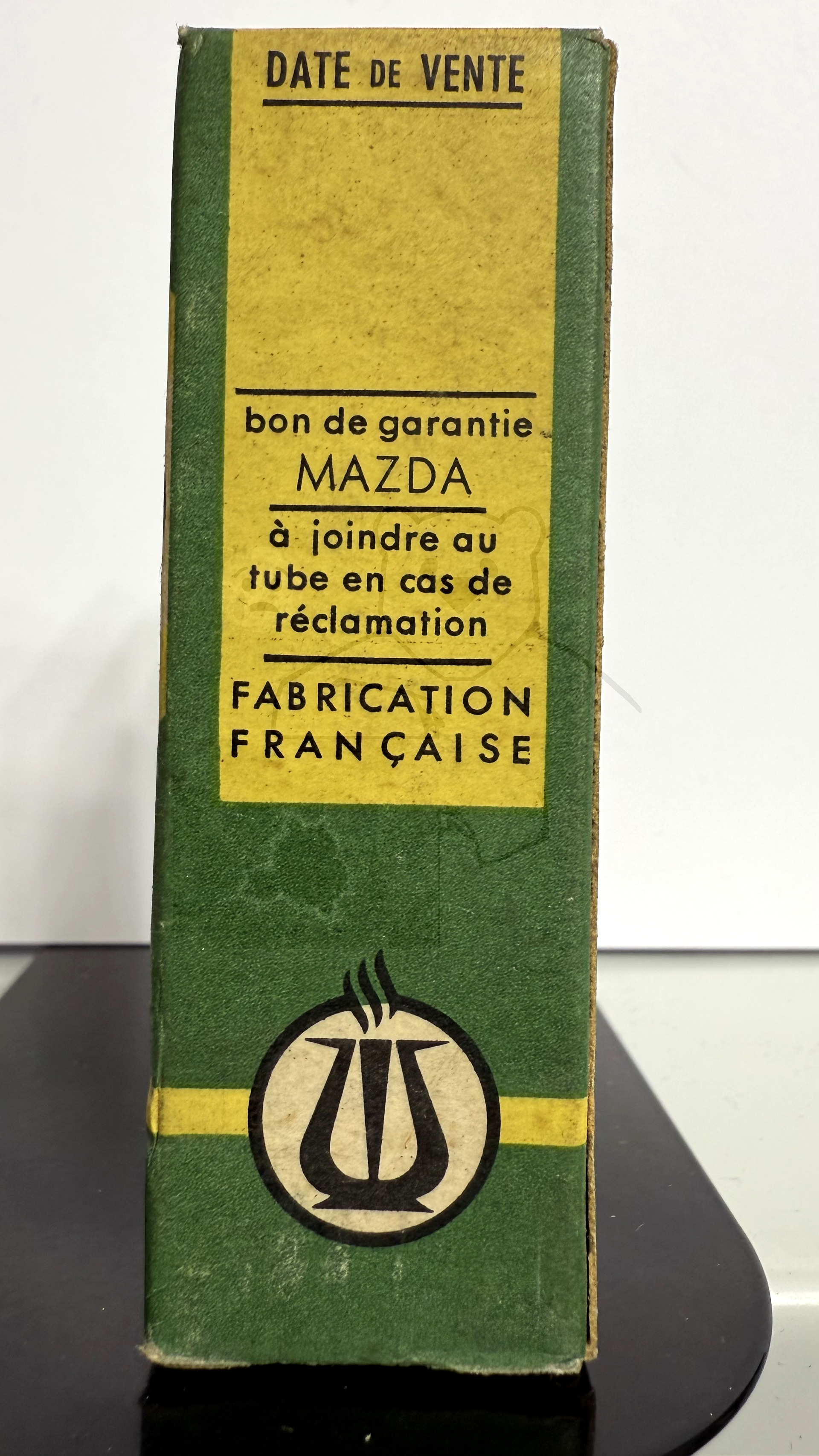

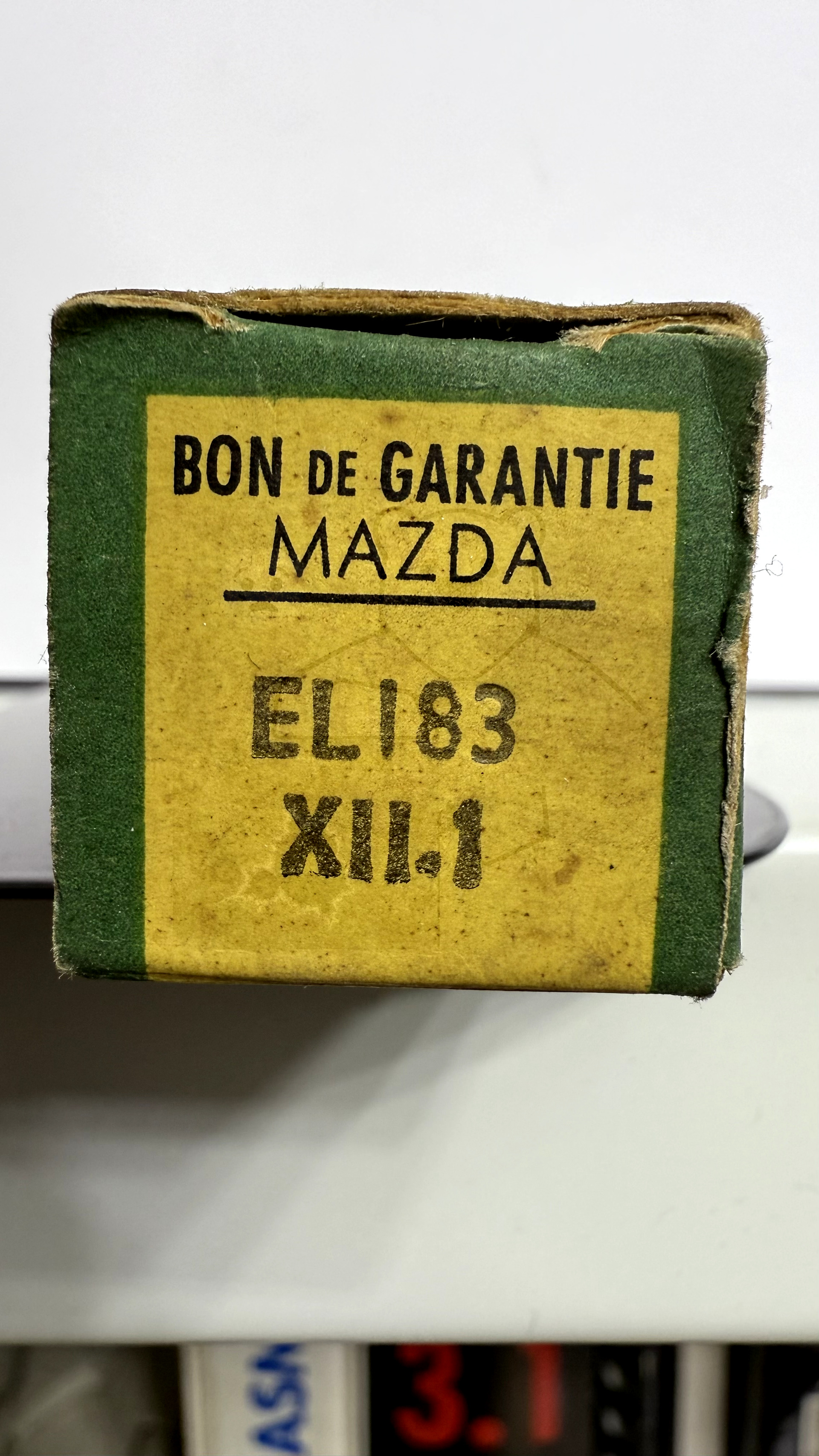

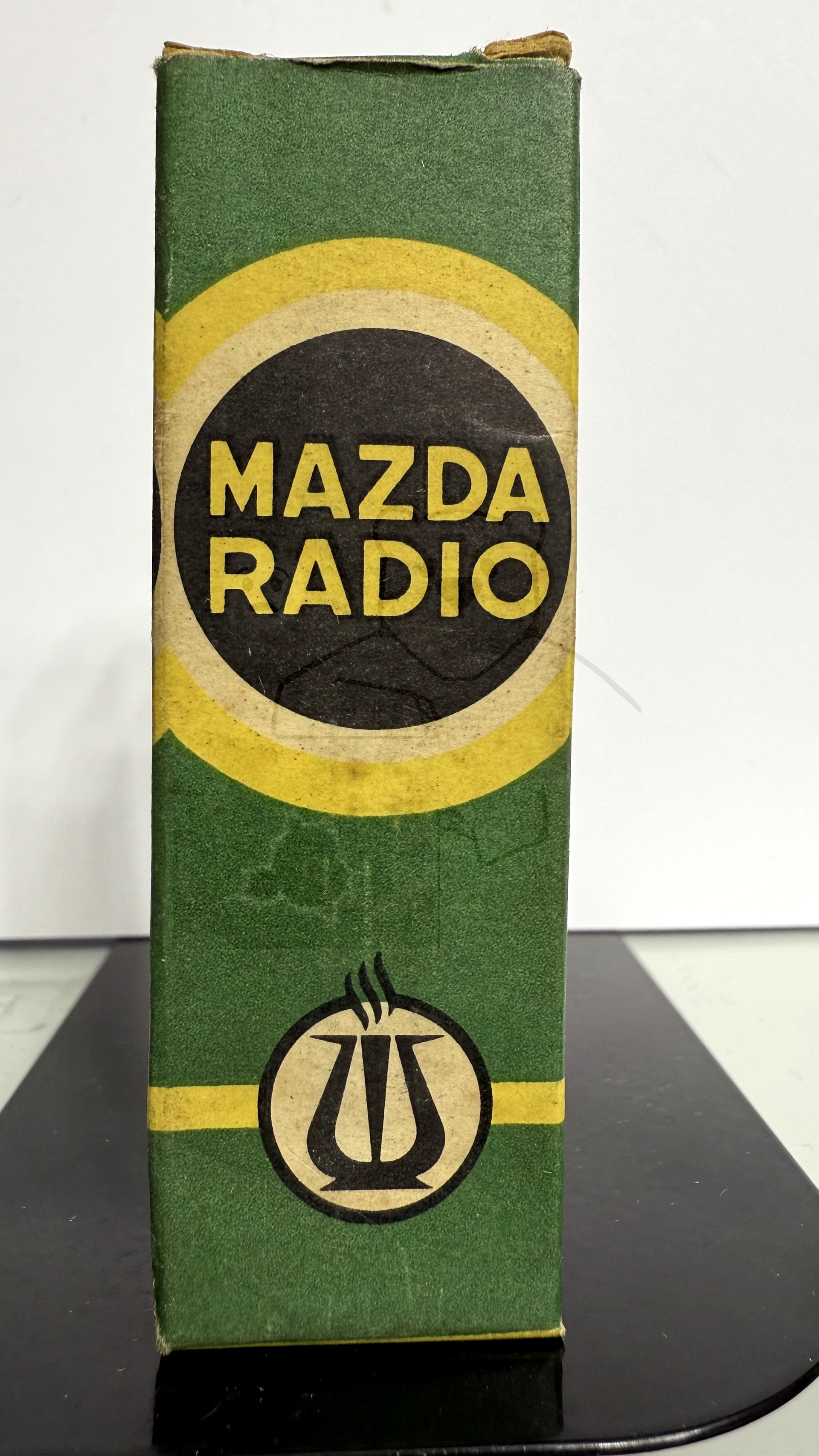

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S125c

🔎 Beschreibung der Systeme für die Röhre: EL183

	System 1
Kathode	3
Gitter 1	2
Gitter 2	7
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EL183

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: EL183
Datenblatt EL183 La Radiotechnique [www.tubedata.info].pdf (88 kB)
Datenblatt EL183 Mazda [www.tubedata.info].pdf (562 kB)
Datenblatt EL183 Mazda Belvu [www.tubedata.info].pdf (122 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
