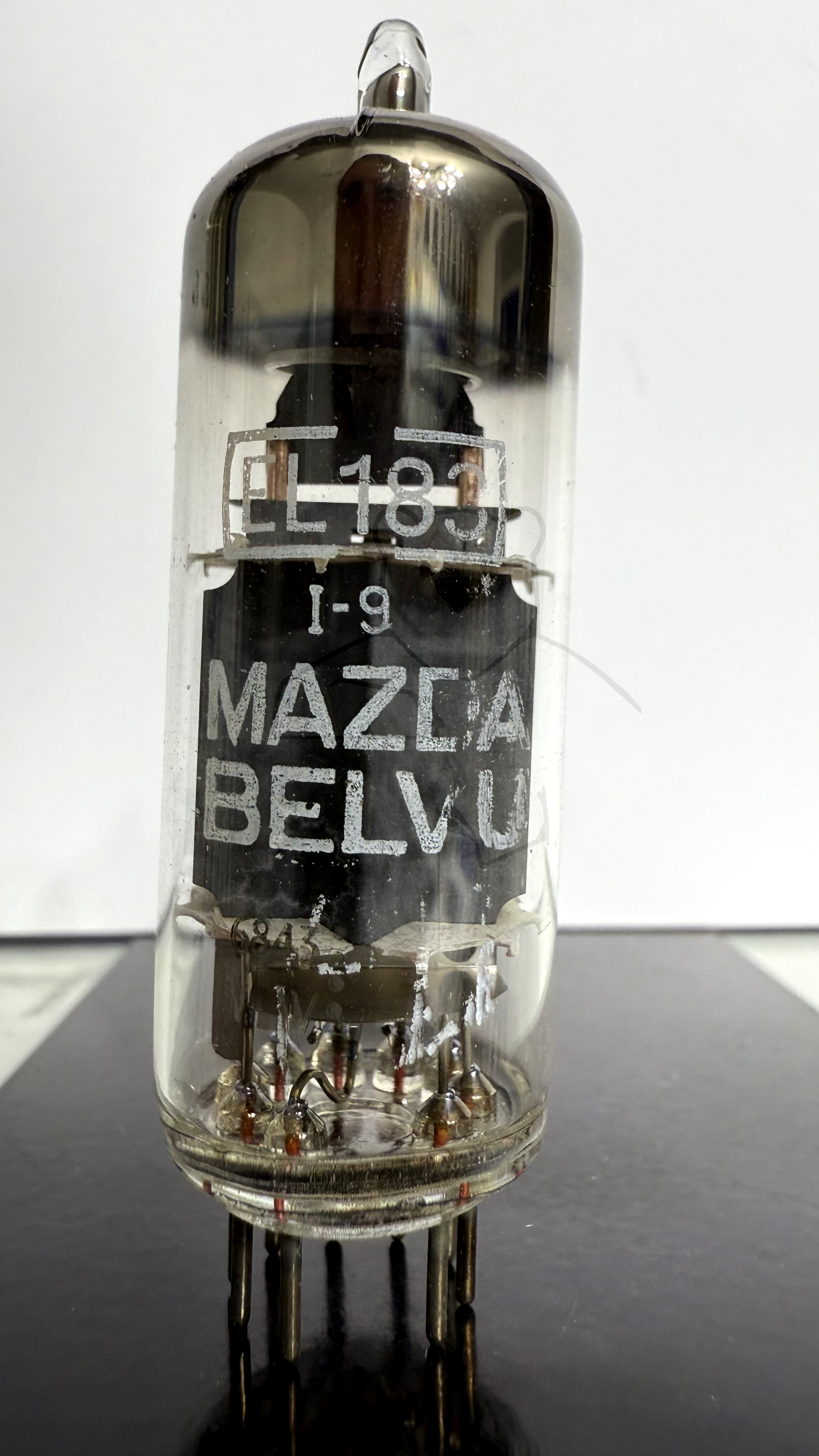

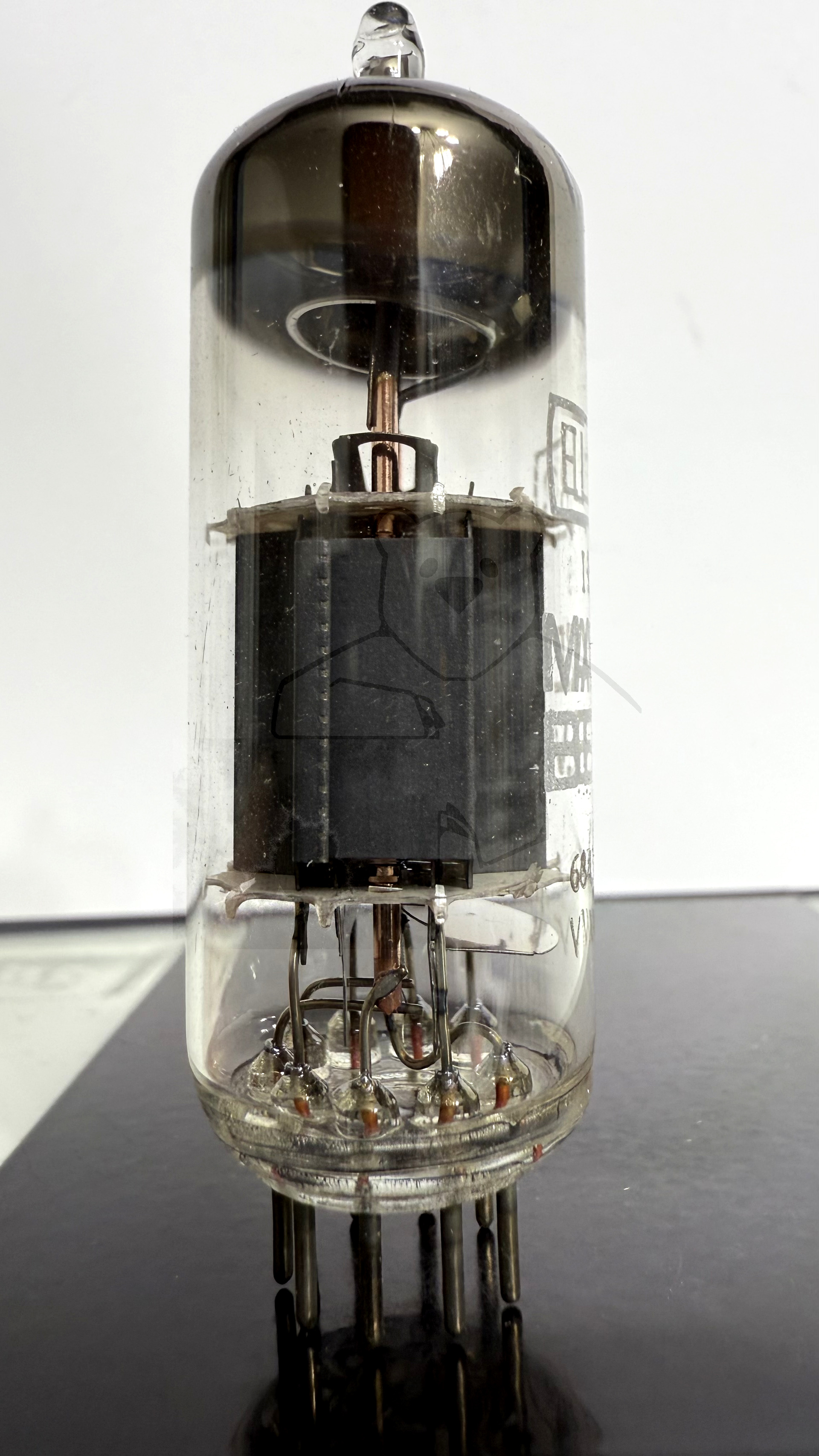

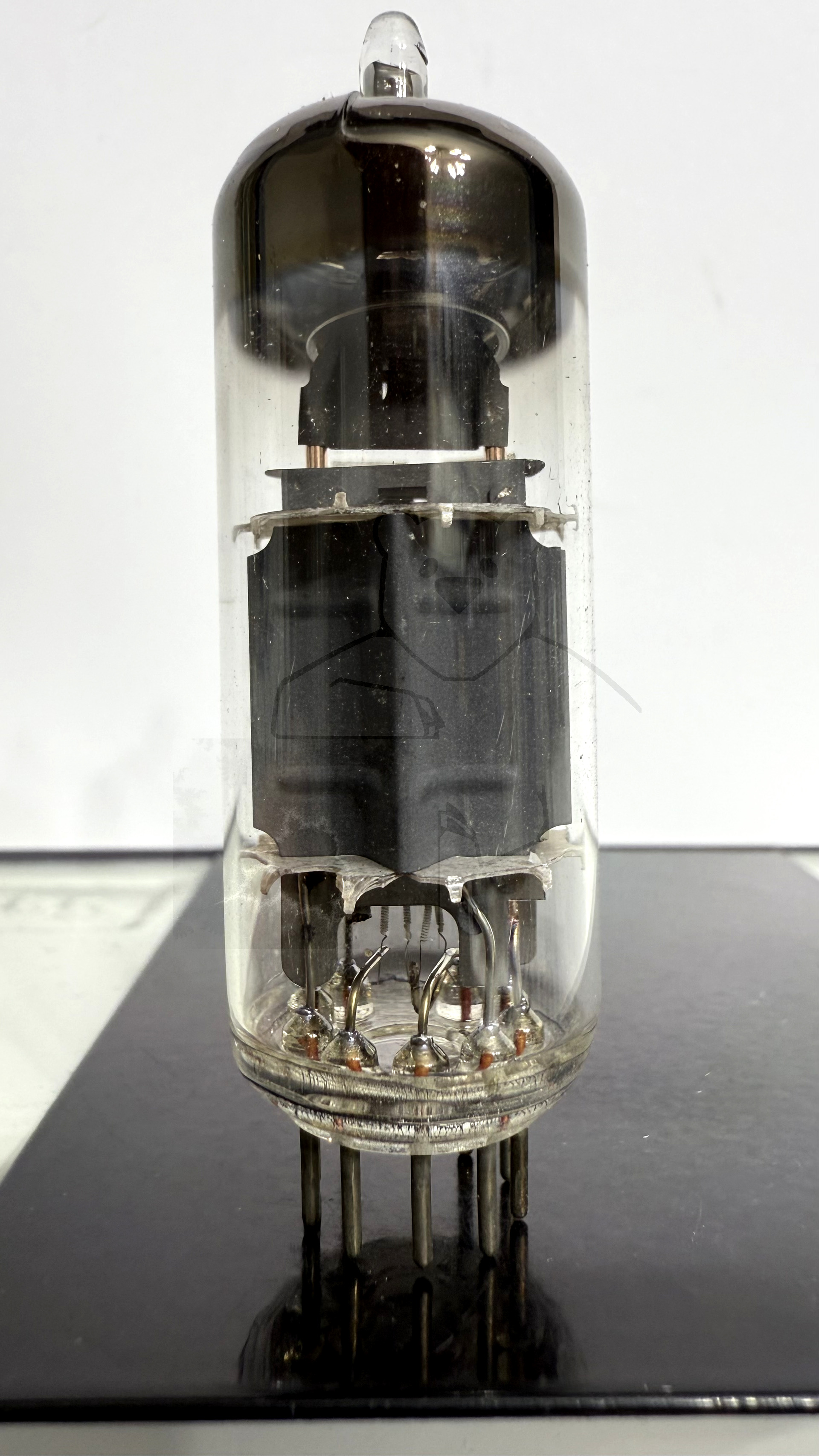

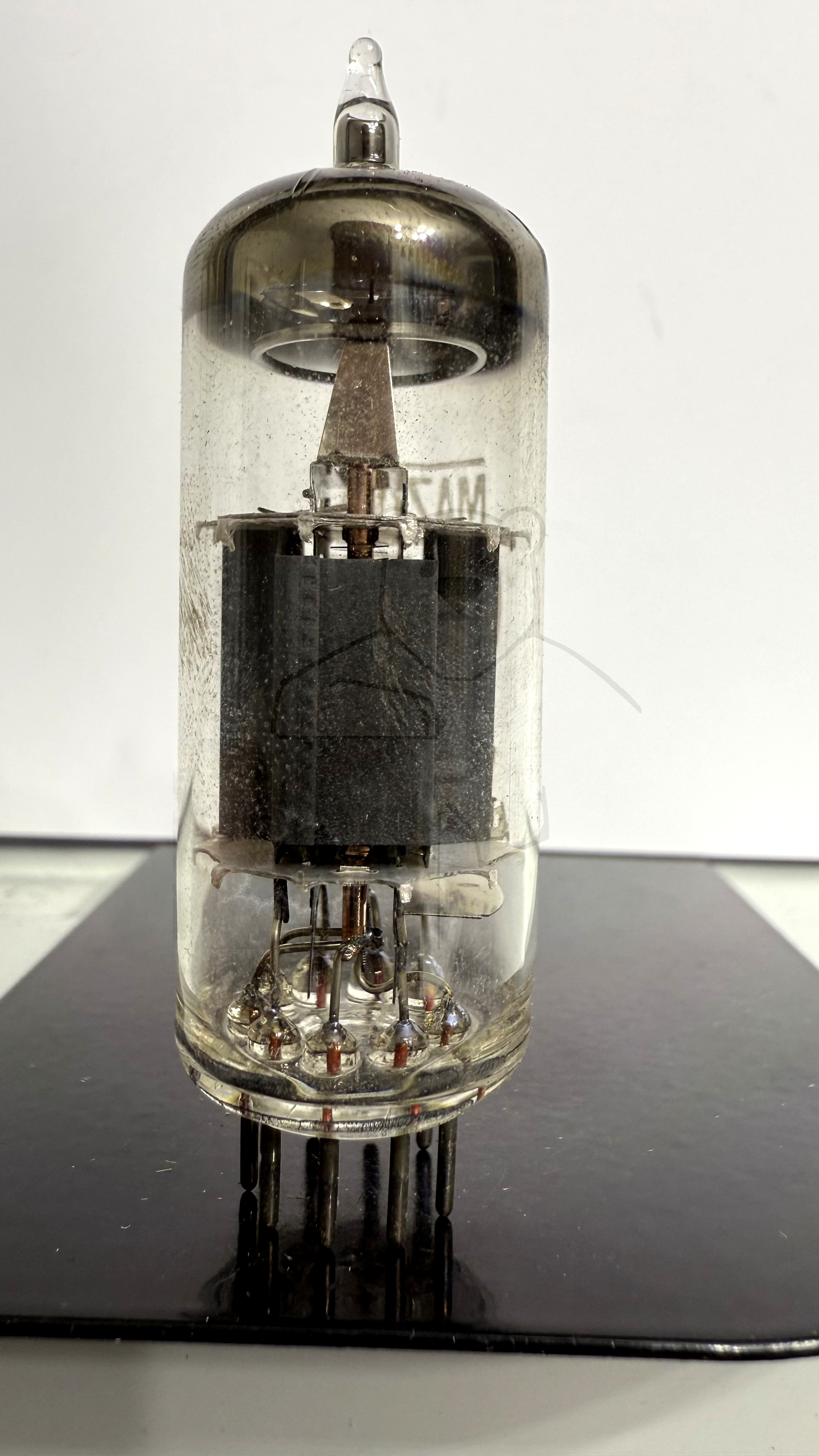

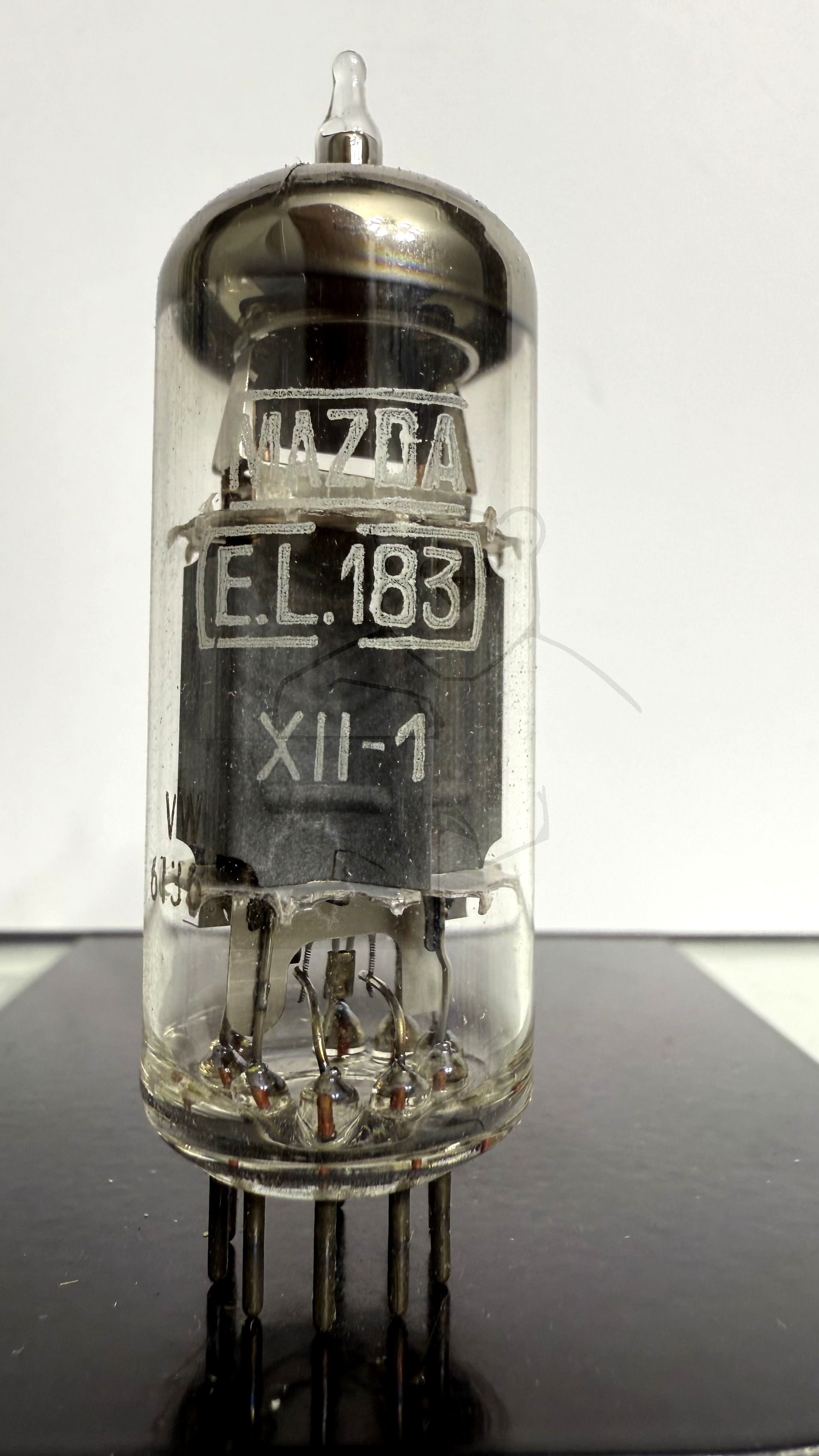

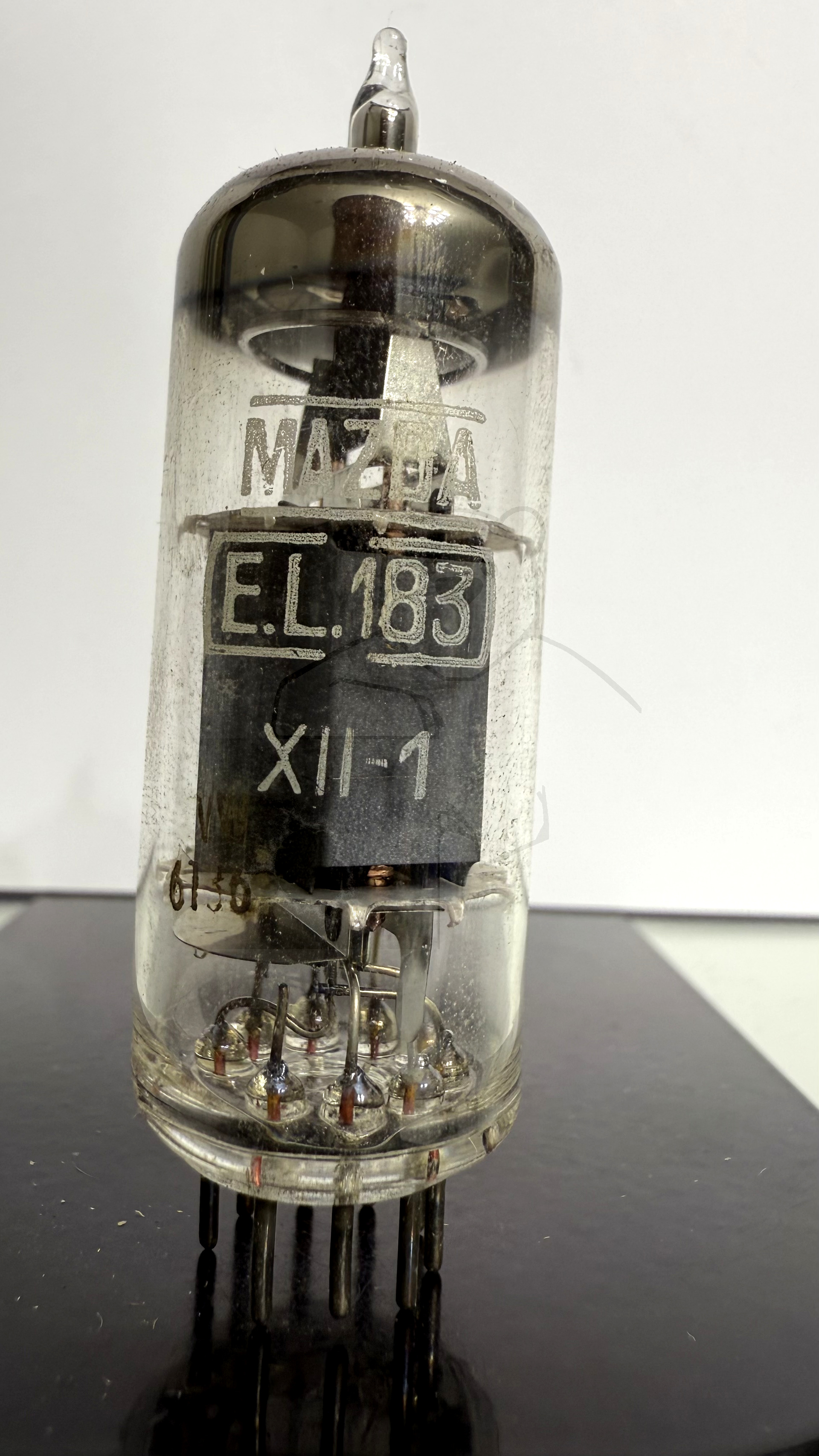

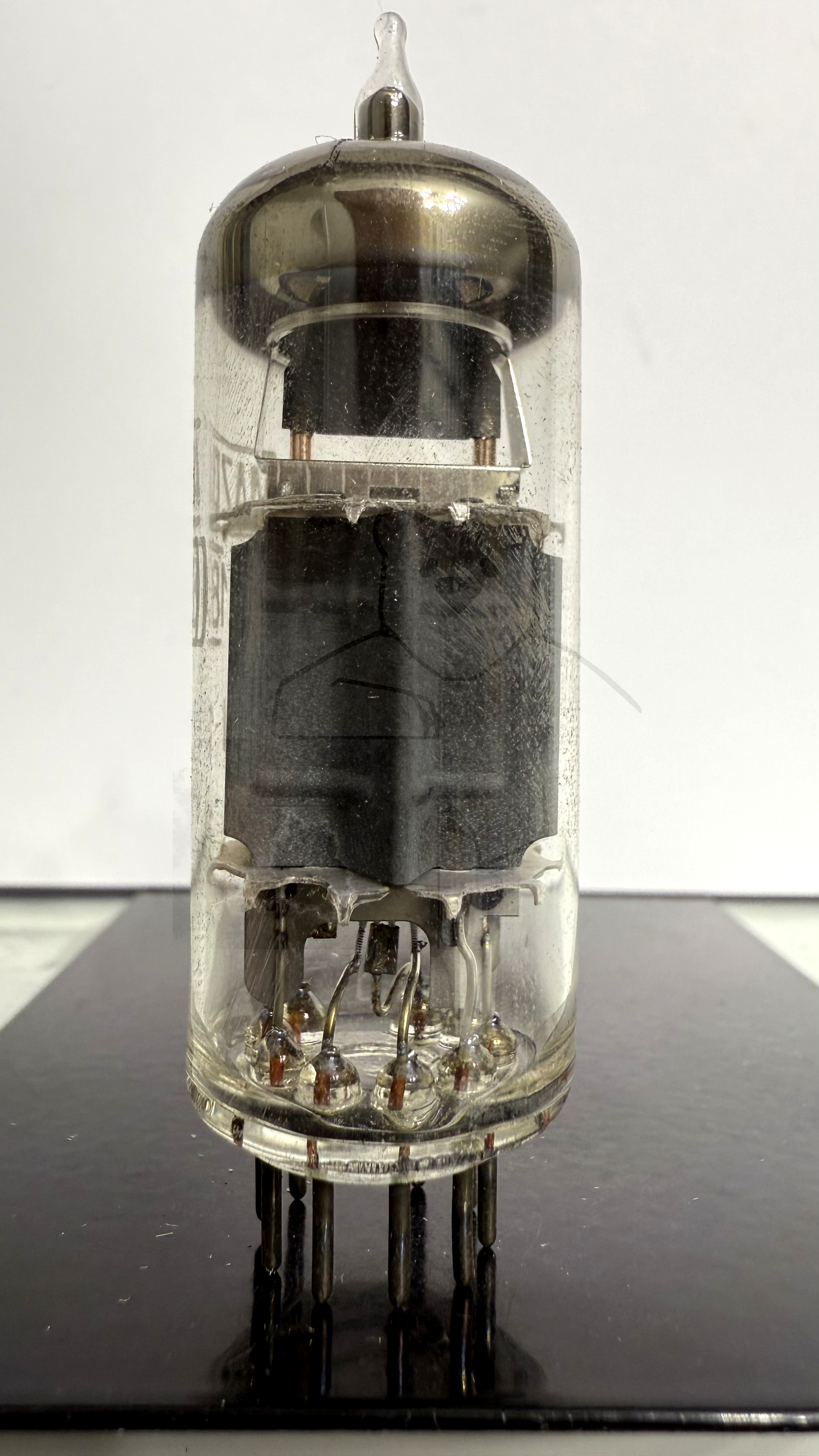

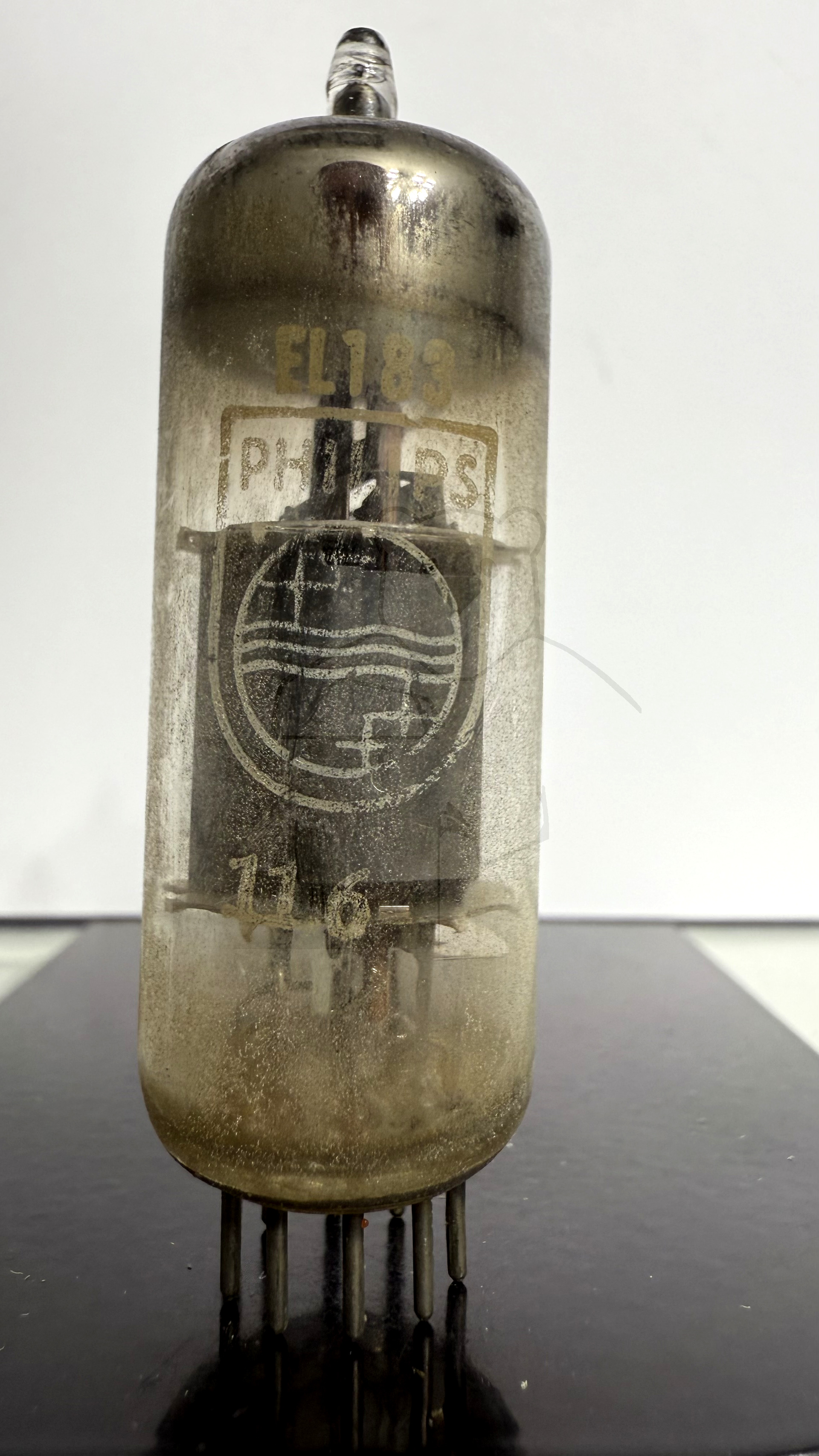

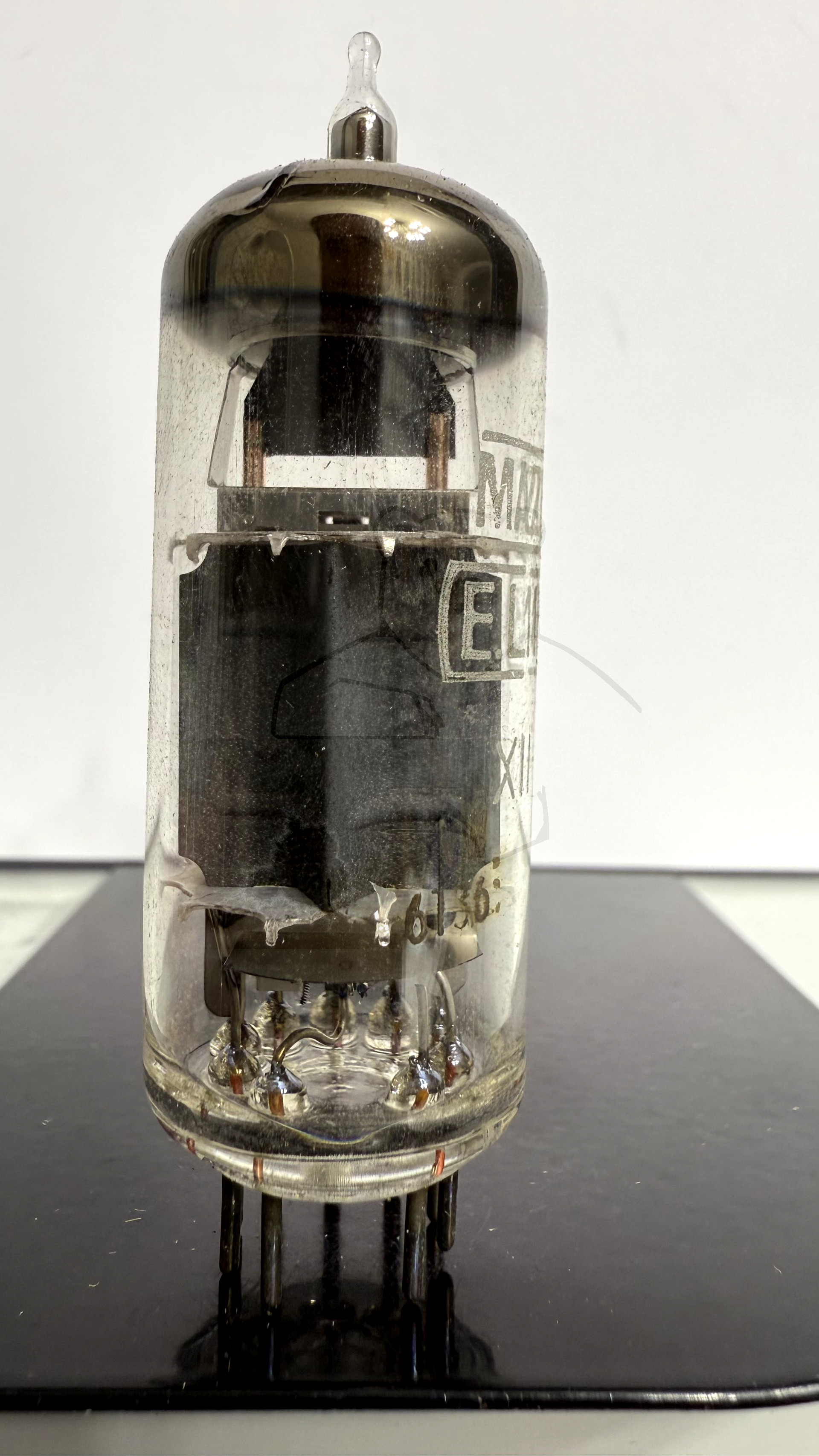

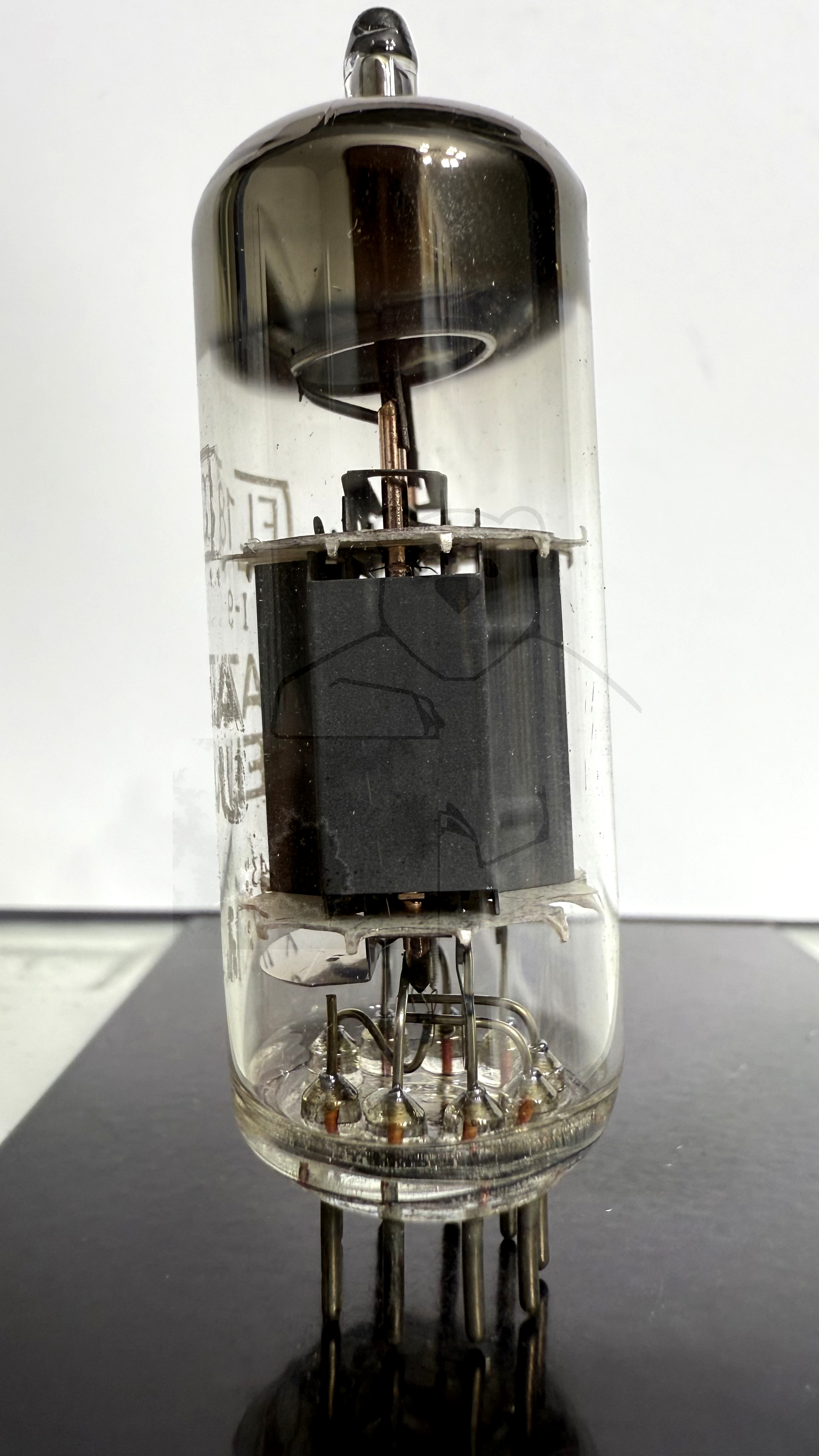

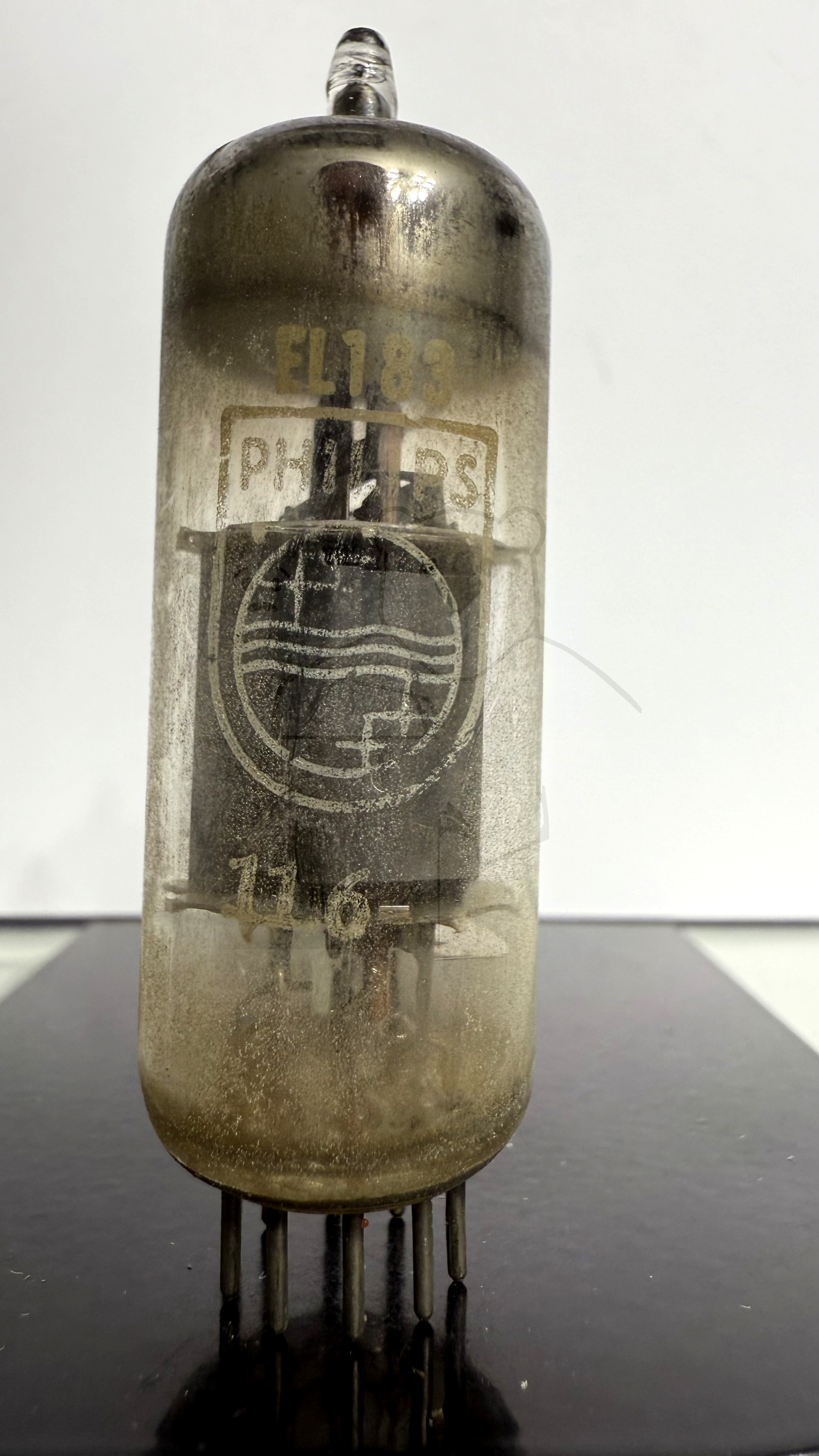

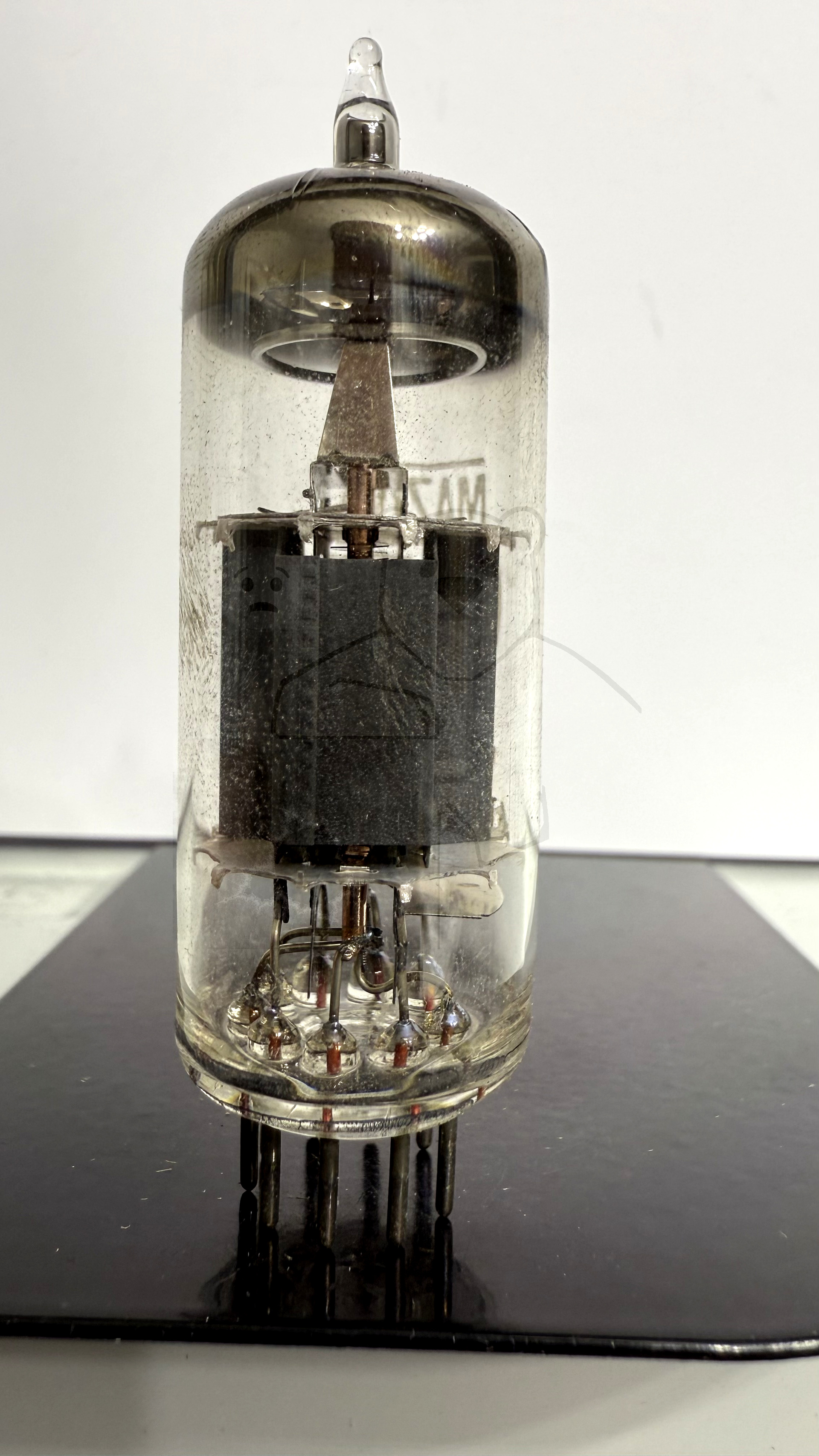

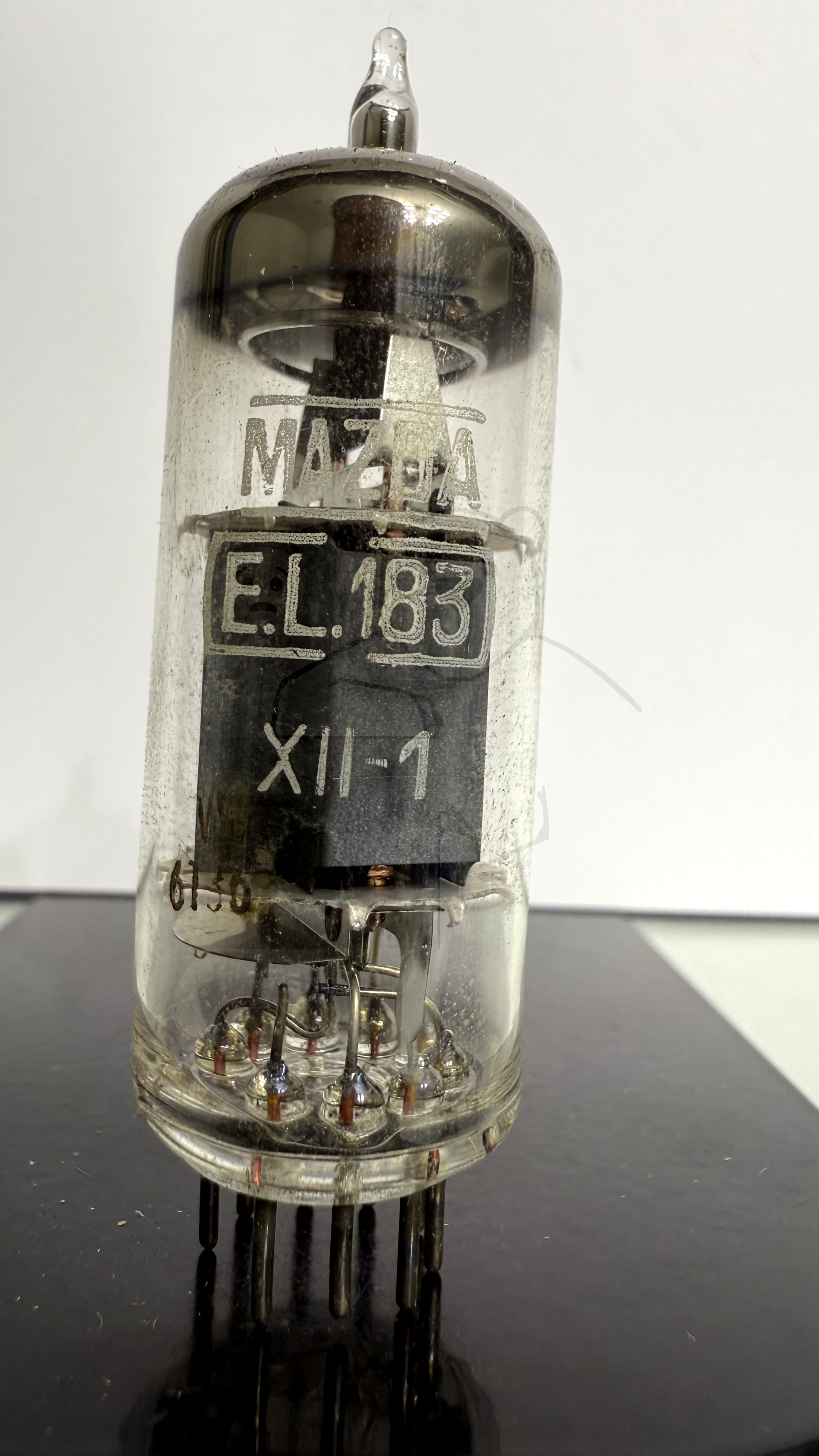

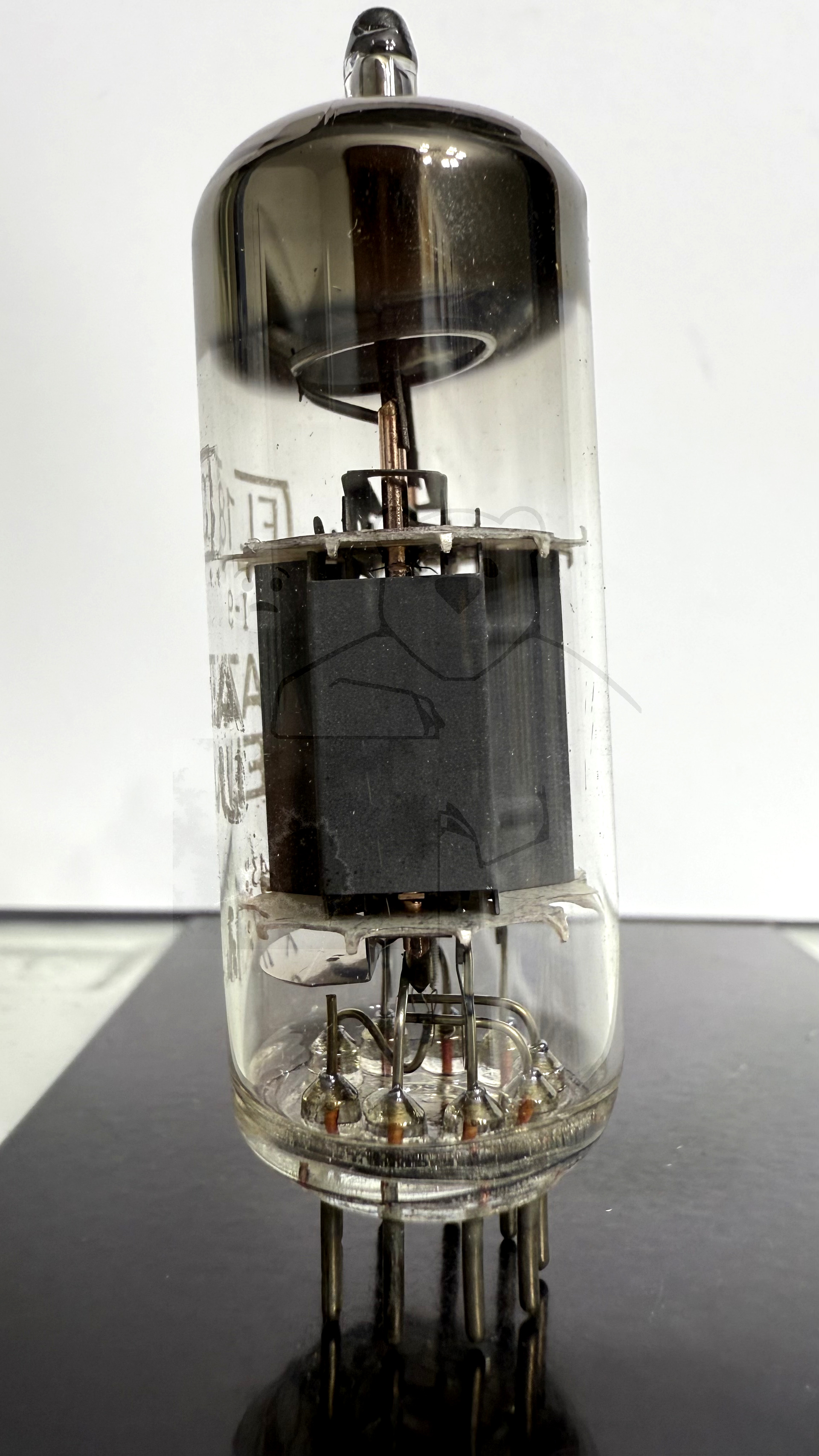

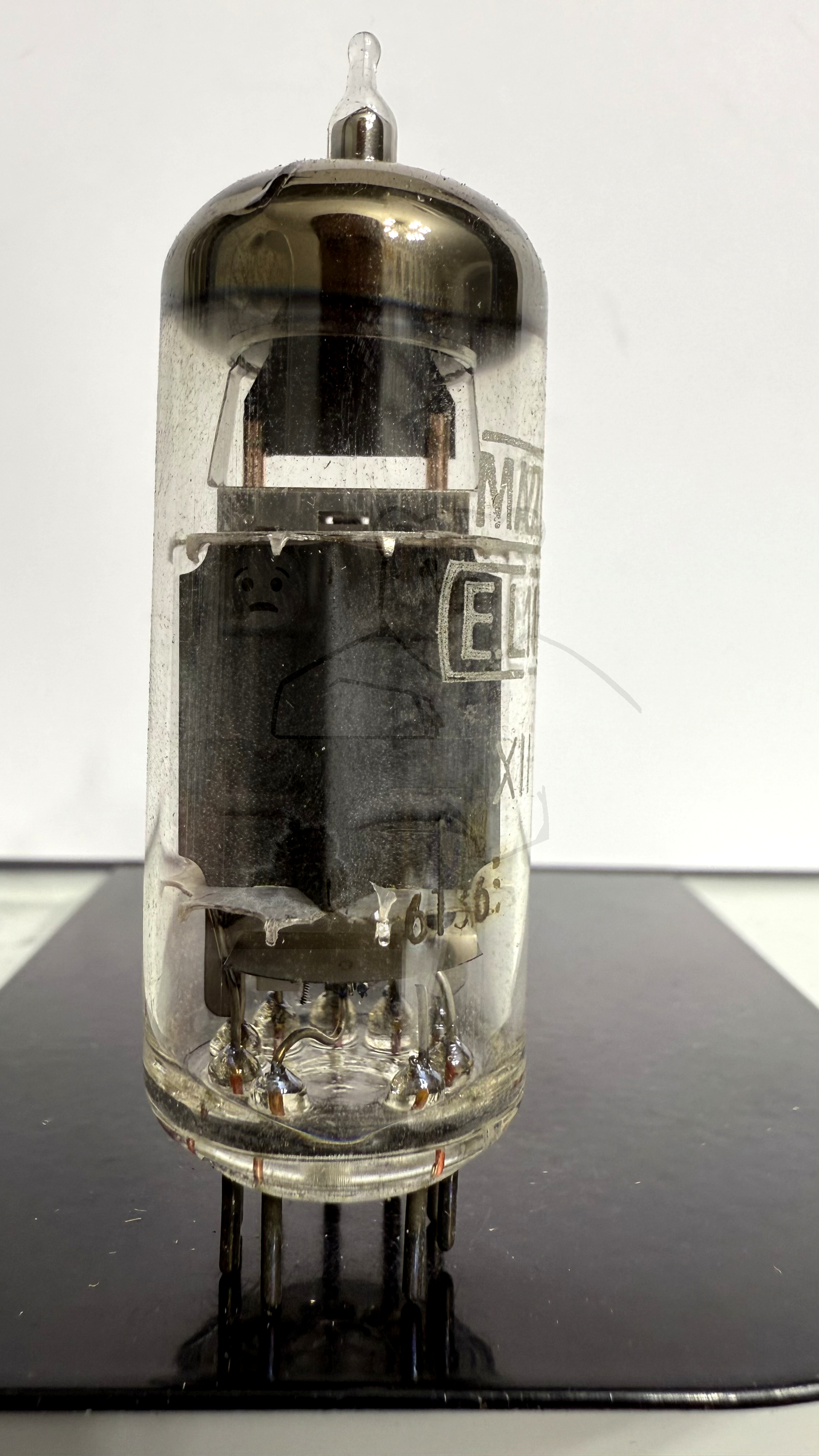

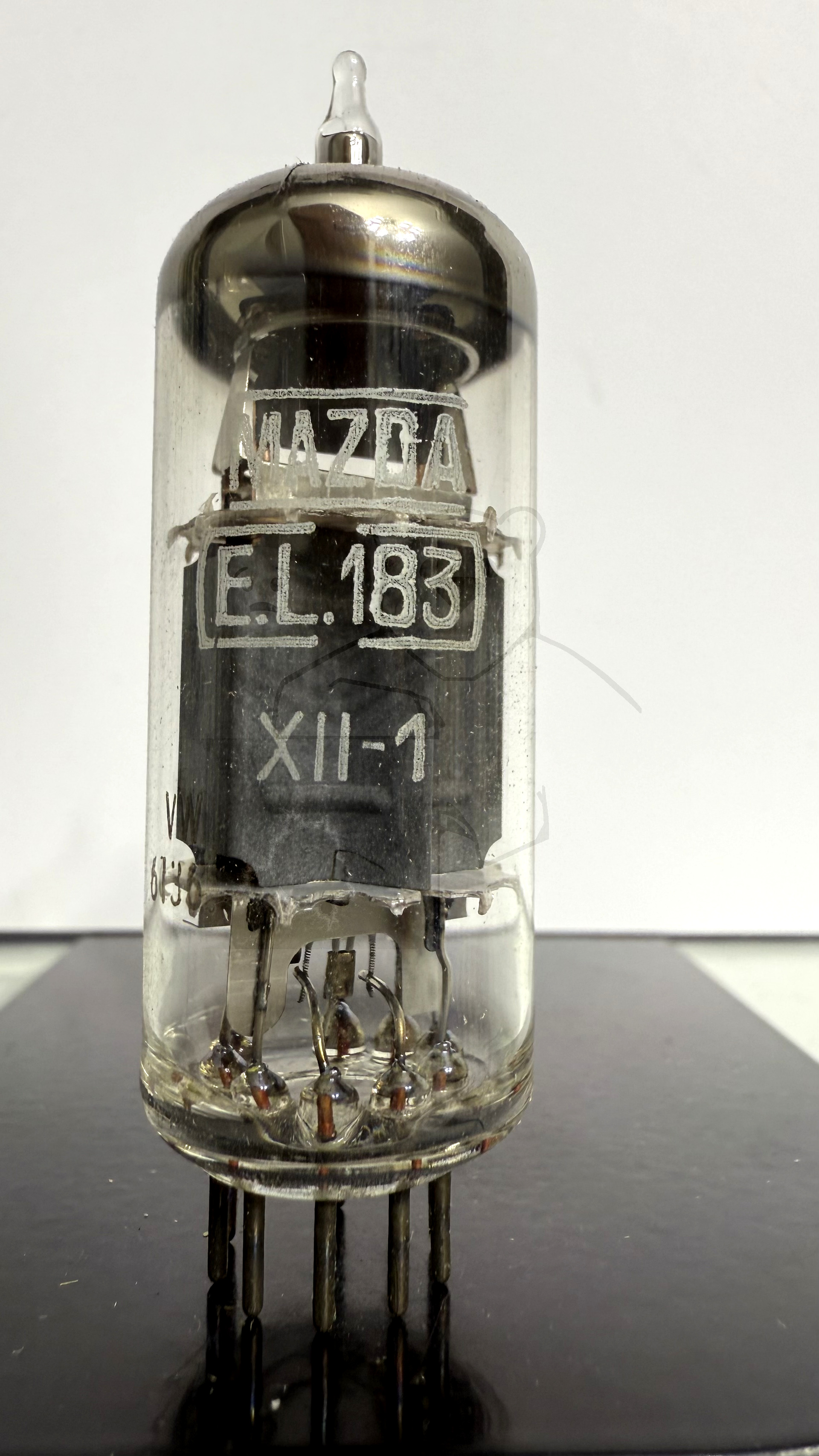

Daten und Bilder der Röhre: EL183

🔎 Beschreibung der Röhre: EL183

Name	EL183
Vergleichsname
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	26.03.2016 13:28:16

🔎 Beschreibung der Systeme für die Röhre: EL183

	System 1
Kathode	3
Gitter 1	2
Gitter 2	7
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

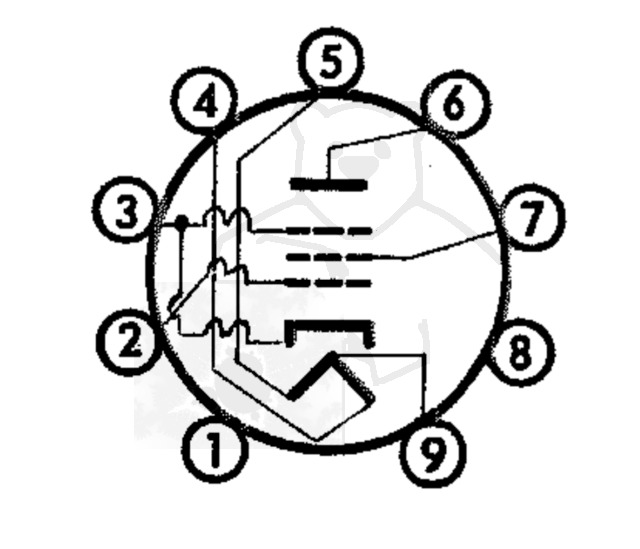

🔎 Sockelschaltung der EL183

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: EL183
Datenblatt EL183 La Radiotechnique [www.tubedata.info].pdf (88 kB)
Datenblatt EL183 Mazda [www.tubedata.info].pdf (562 kB)
Datenblatt EL183 Mazda Belvu [www.tubedata.info].pdf (122 kB)
