đ Beschreibung der Röhre: RENS1204 Inventarnummer: 06910
| Name | â RENS1204 đș Mit Video |
| Vergleichsname | 41MSG 4S120 AC4091 AS4100 E442S H4080D RS4142N S4150E TE42S |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | Die Metallisierung ist komplett abgefallen. |
| Kenn Nummer | 79 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | Keine Emission |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S114 |
đ Beschreibung der Systeme fĂŒr die Röhre: RENS1204
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 2 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RENS1204
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu RENS1204
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/deyy3nBMvzg (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: RENS1204
Anwendung RENS1204 Telefunken.pdf (3203 kB)
Datenblatt RENS1204 Telefunken Version 1 [www.tubedata.info].pdf (122 kB)
Datenblatt RENS1204 Telefunken Version 2 [www.tubedata.info].pdf (105 kB)
Pruefkarte RENS1204 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)
Pruefkarte RENS1204 H4080D AS4100 E442S - Funke W19 Roehrenpruefer.pdf (149 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RENS1204

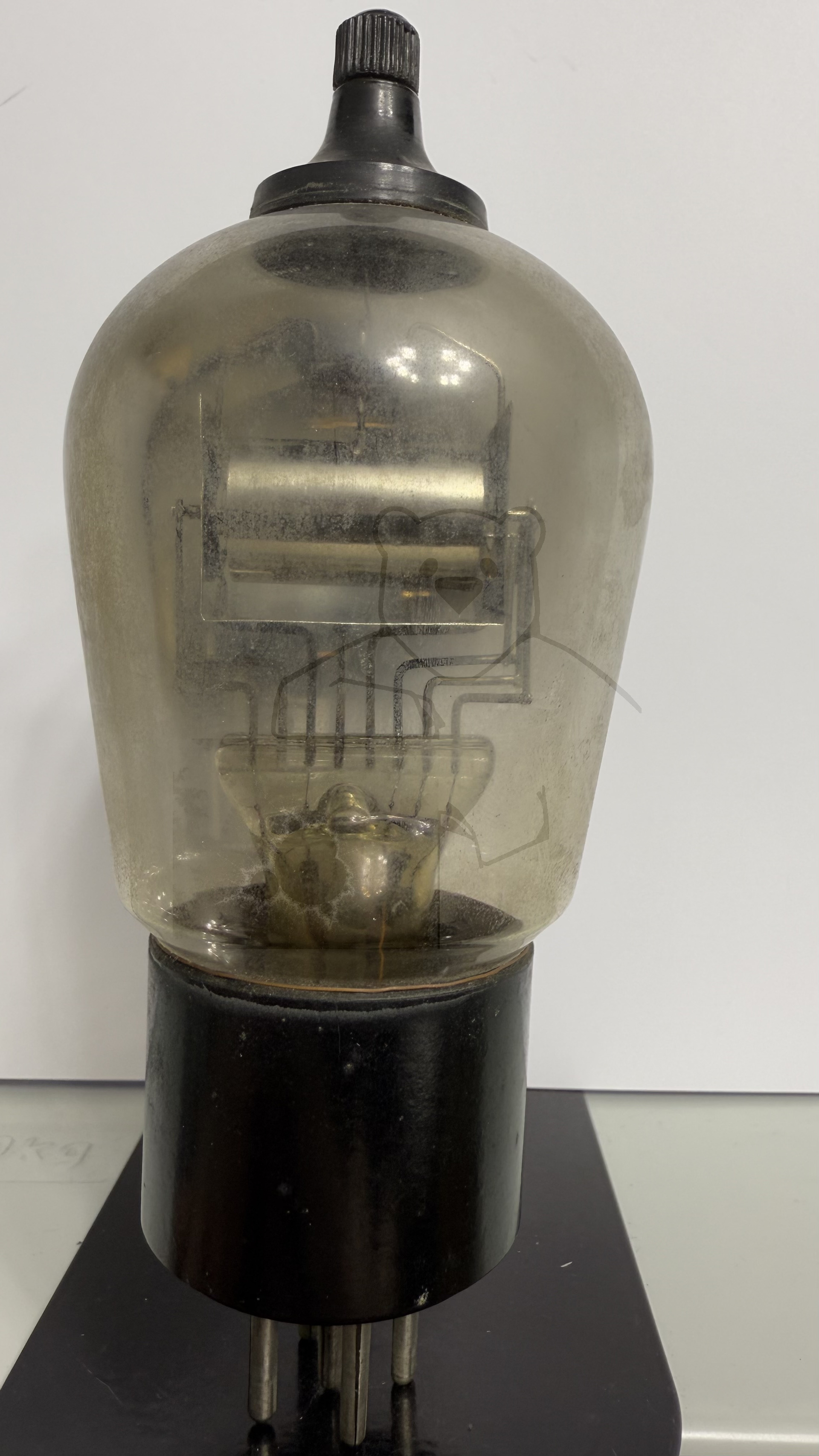

Röhre RENS1204 #6910 Bild 1

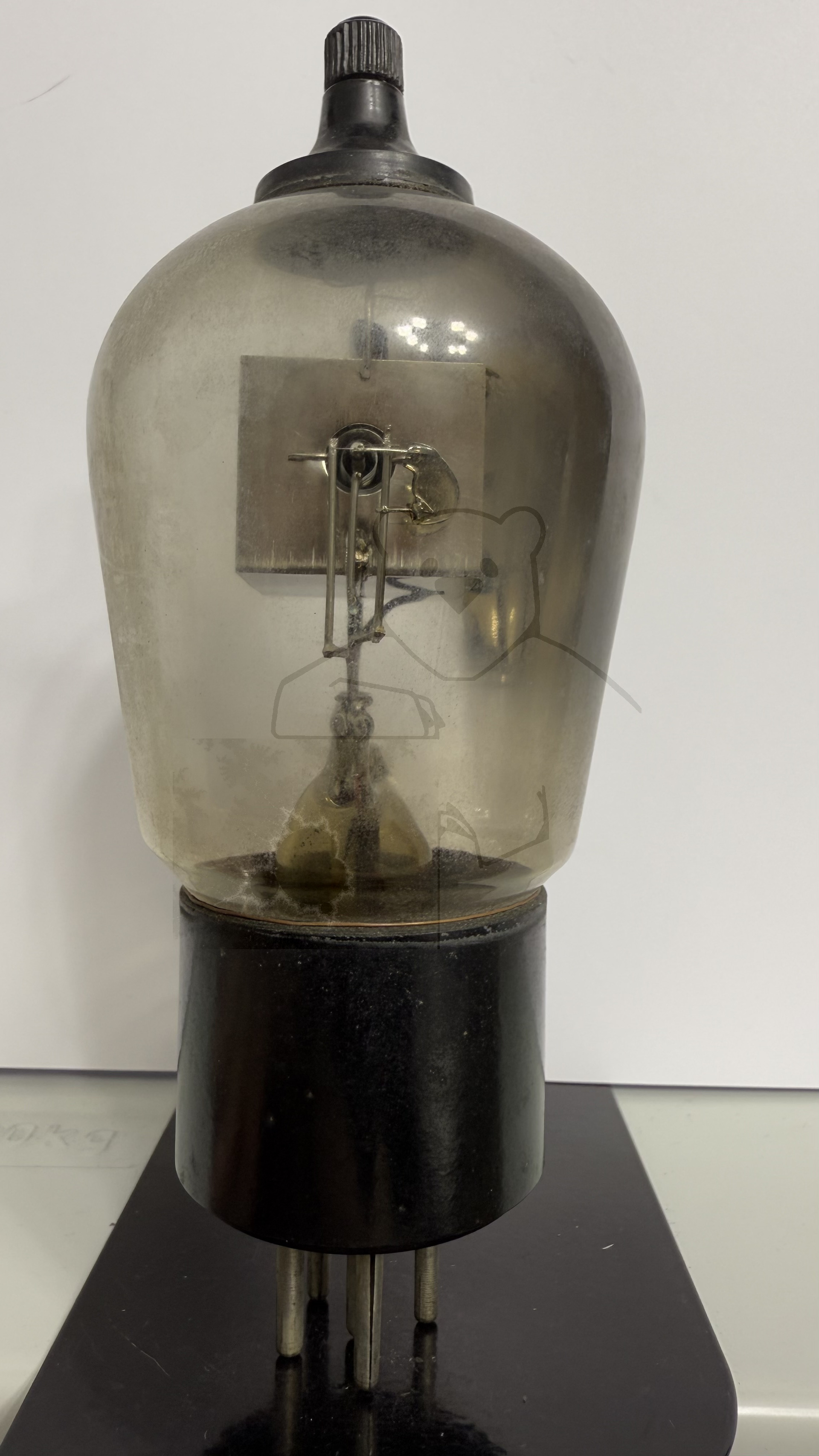

Röhre RENS1204 #6910 Bild 2

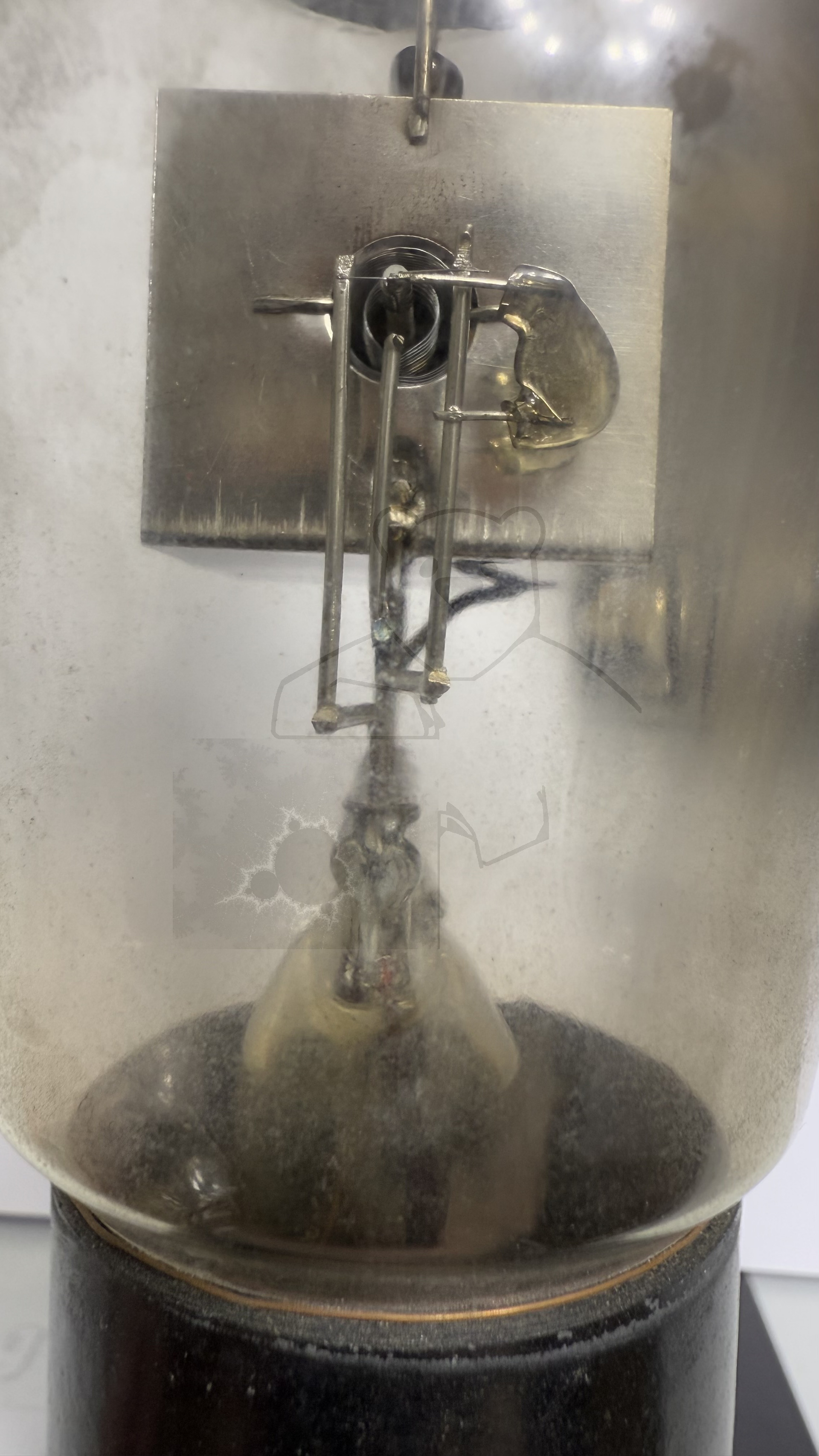

Röhre RENS1204 #6910 Bild 3
