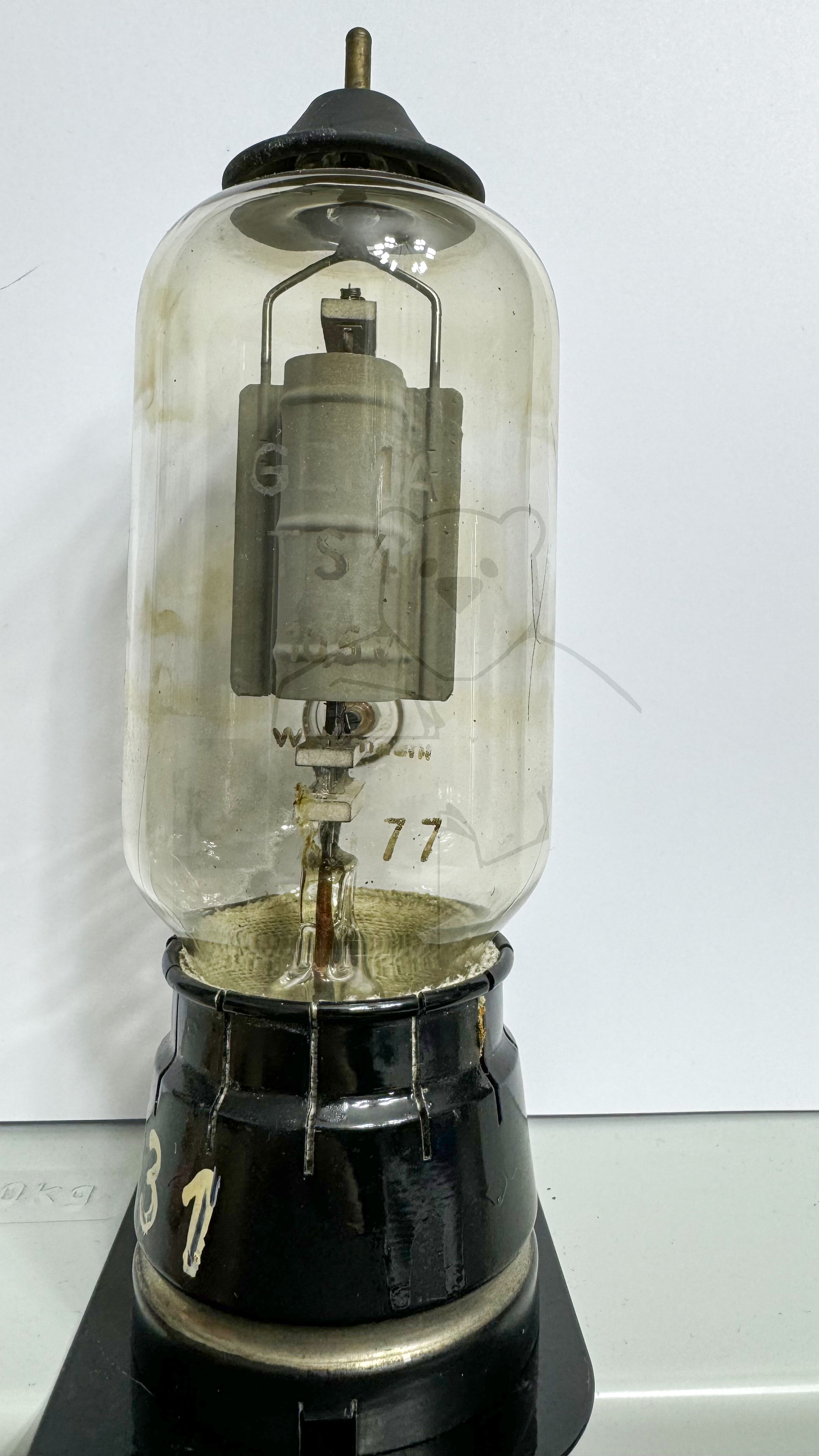

Daten und Bilder der Röhre: TS41

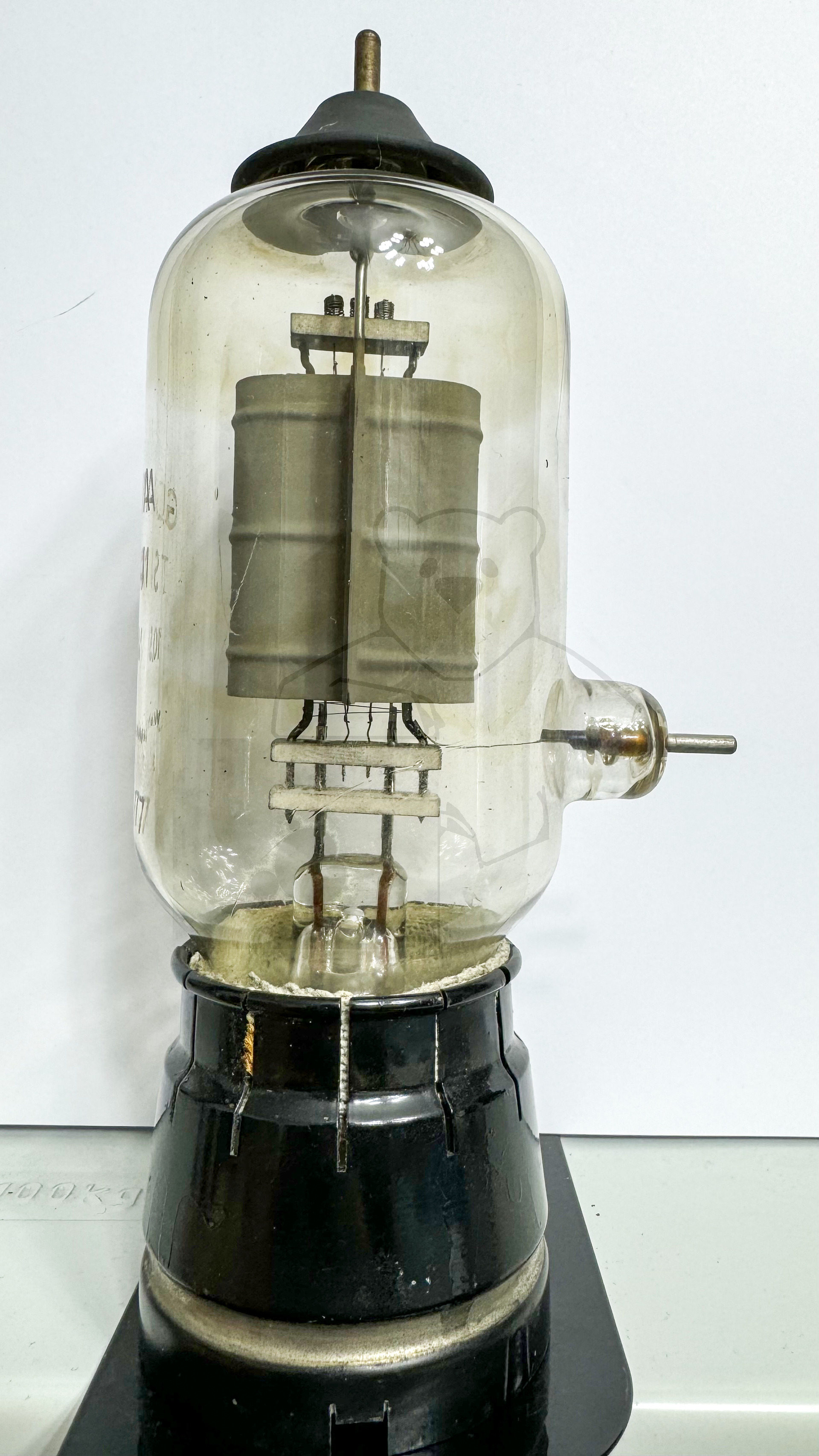

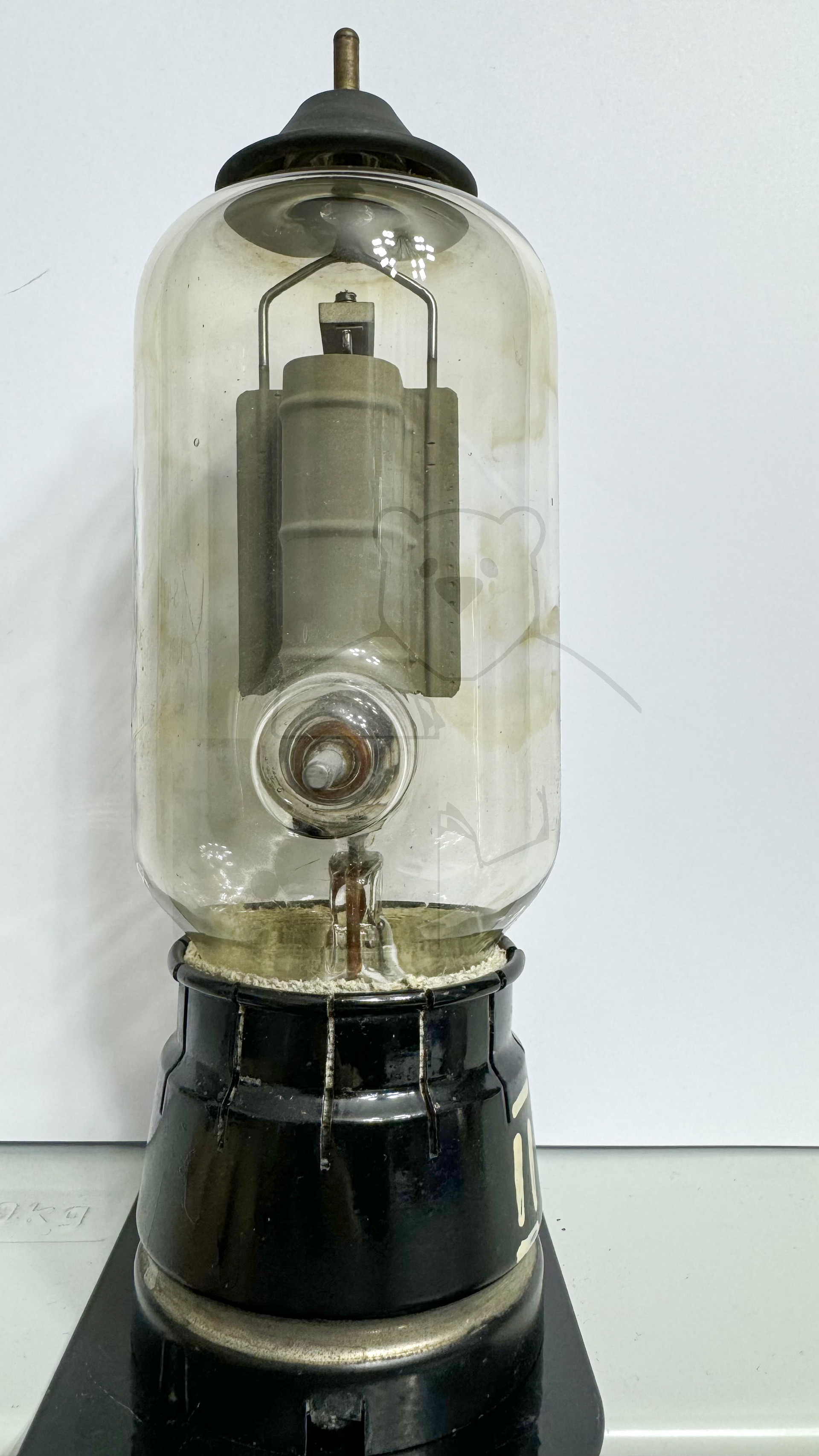

🔎 Beschreibung der Röhre: TS41 Inventarnummer: 06877

Name	→ TS41
Vergleichsname
Hersteller	→ GEMA
Heizspannung (Volt)	10,5
Heizstrom (Ampère)	11
Art der Heizung	Direkt

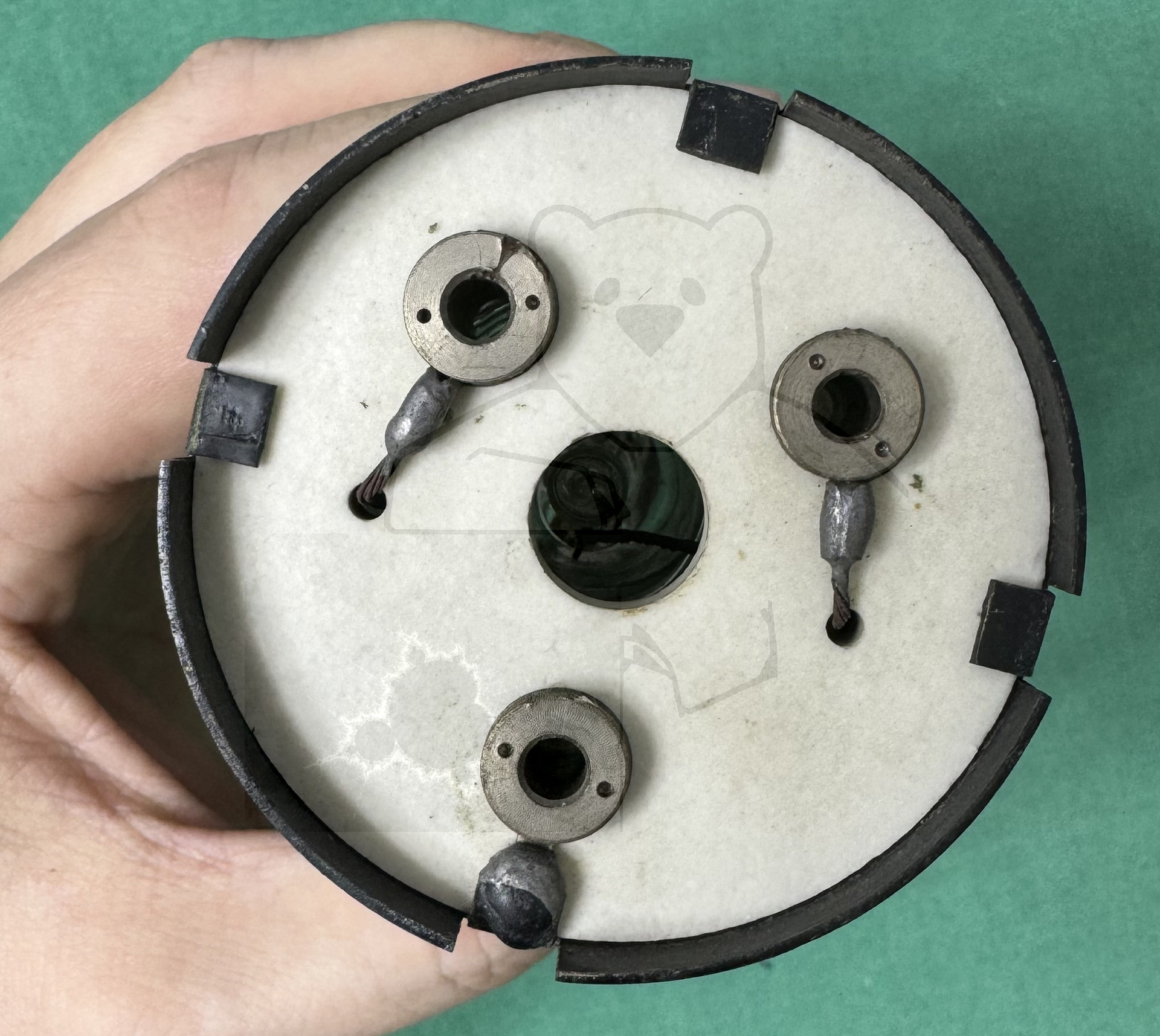

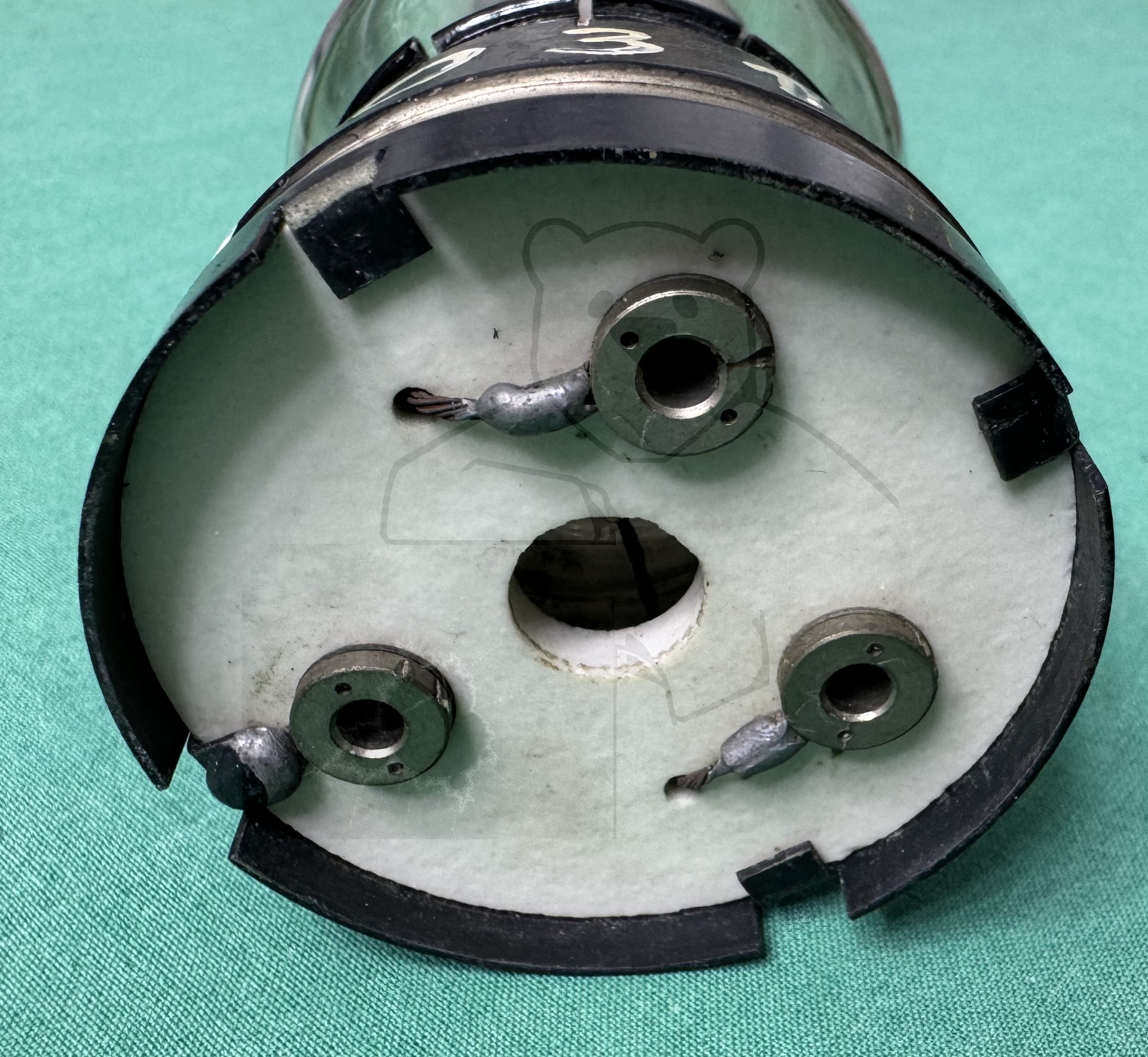

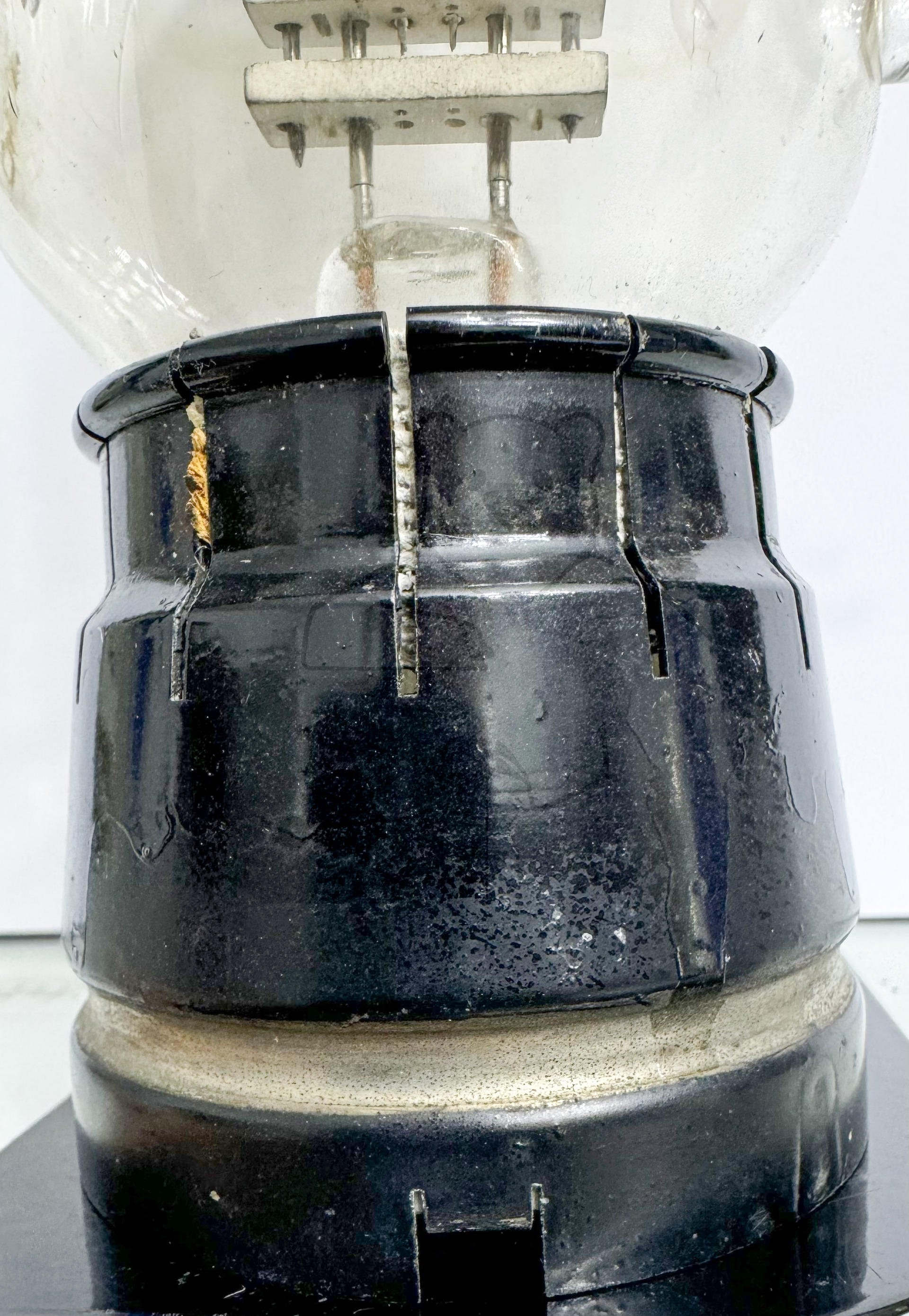

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 3pol. (3 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 3pol. (3 Buchsen)

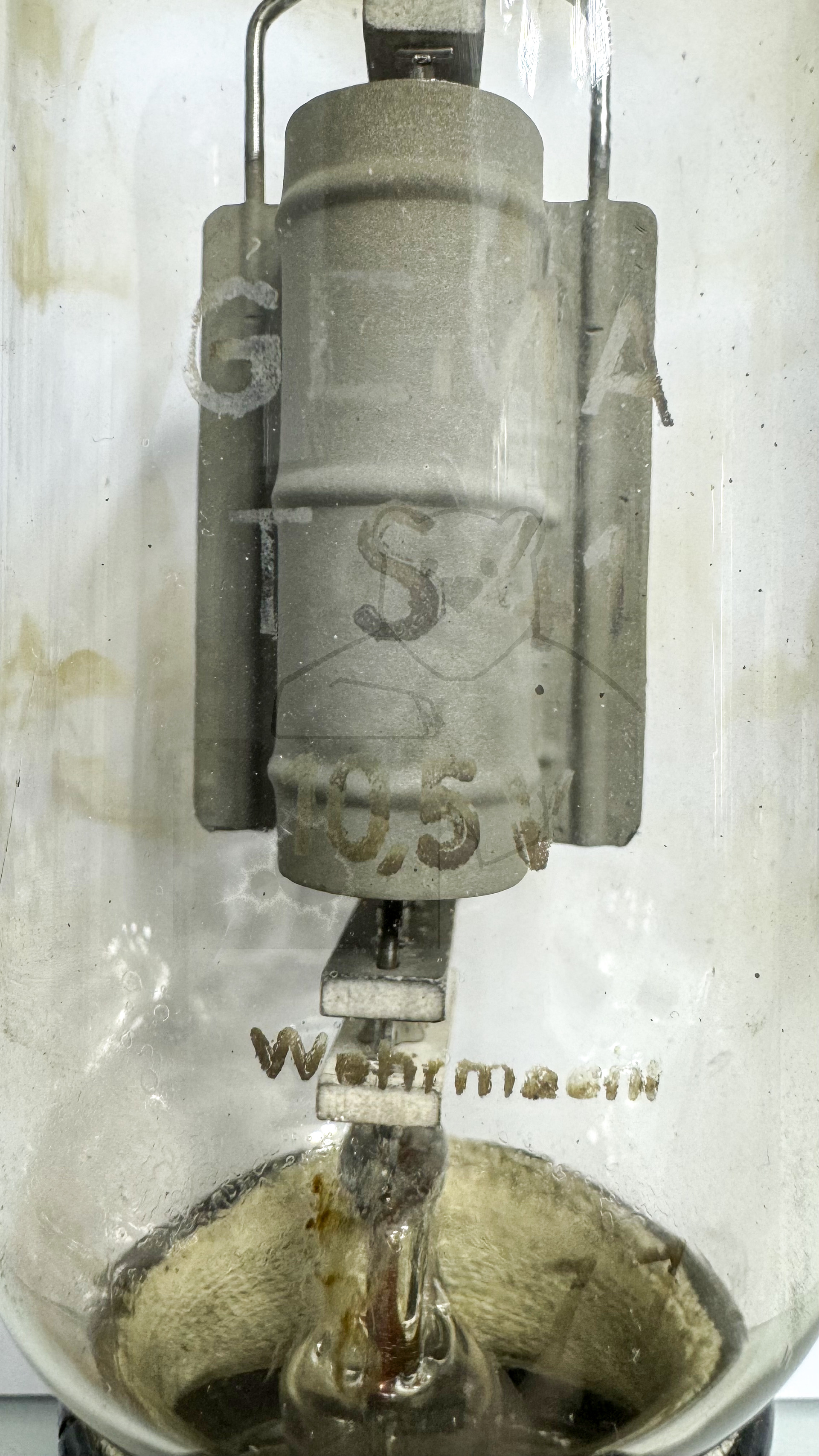

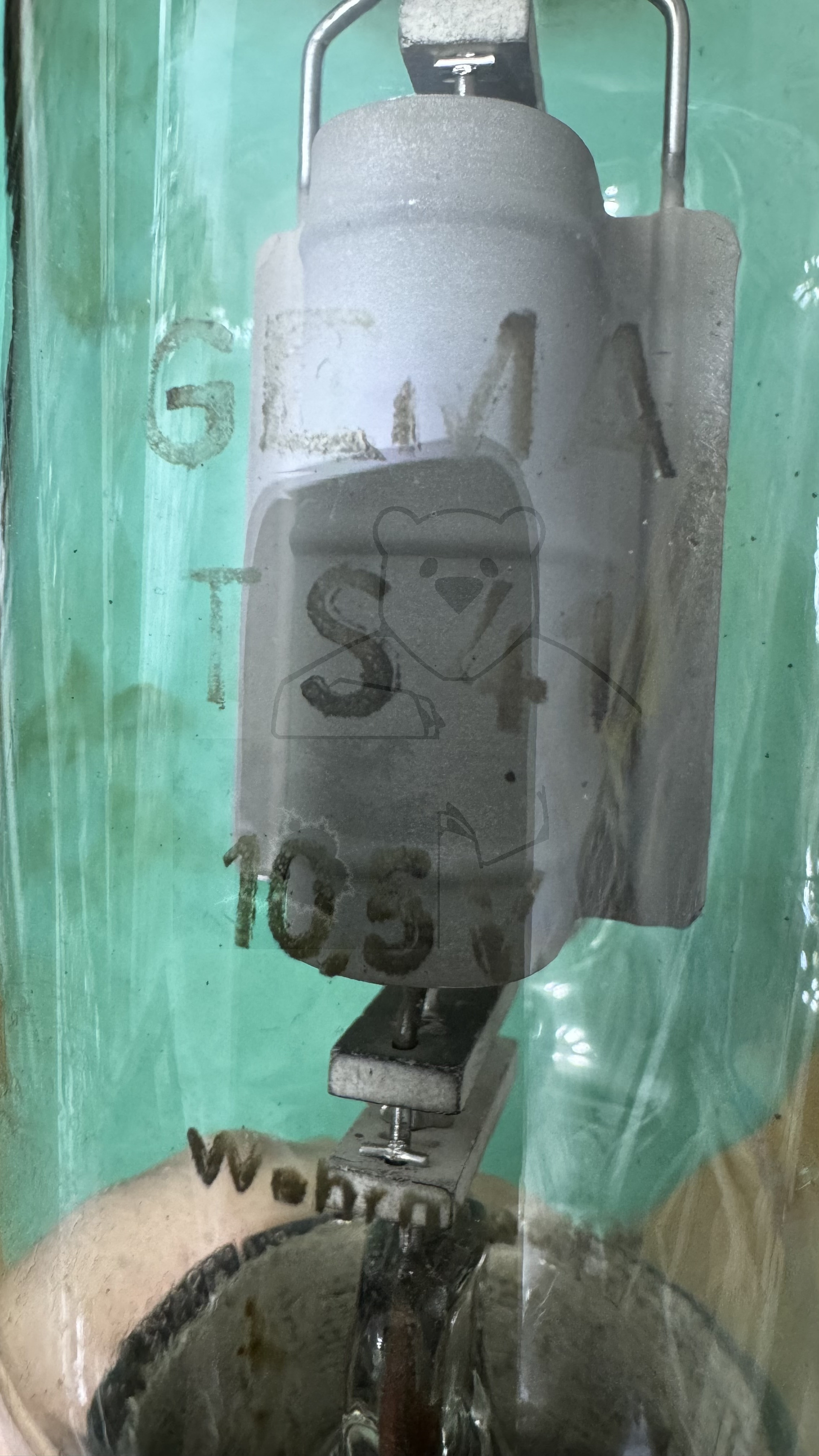

Informationen Röhrentyp	Dies ist die originale TS41 aus der Produktion von AEG/GEMA, diese verfügt über eine graphitierte Anode aus Eisenblech. Die später vom WF-Werk produzierte Variante verfügt jedoch über eine reine Graphitanode und wurde als → TS41DK bezeichnet.

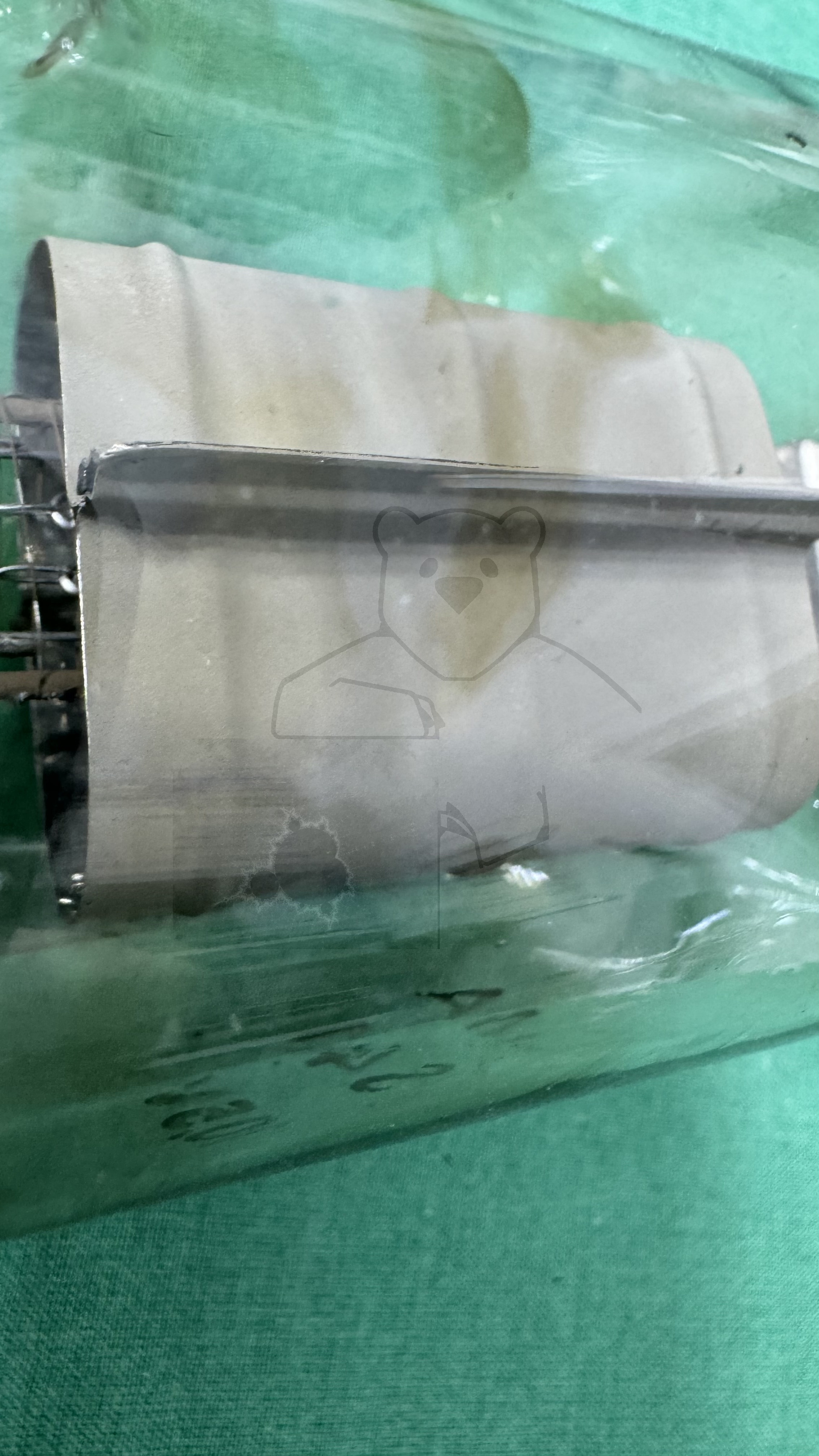

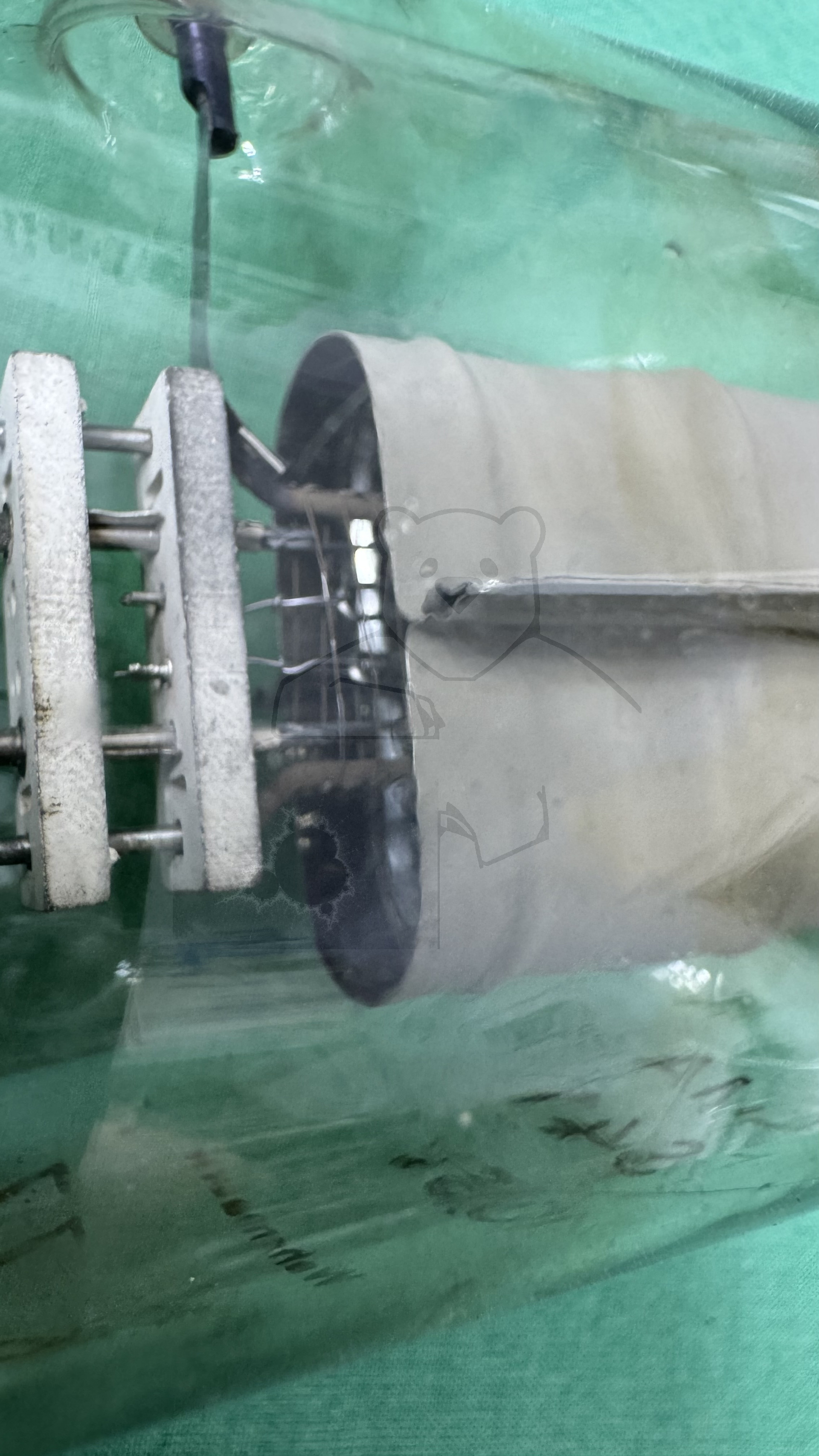

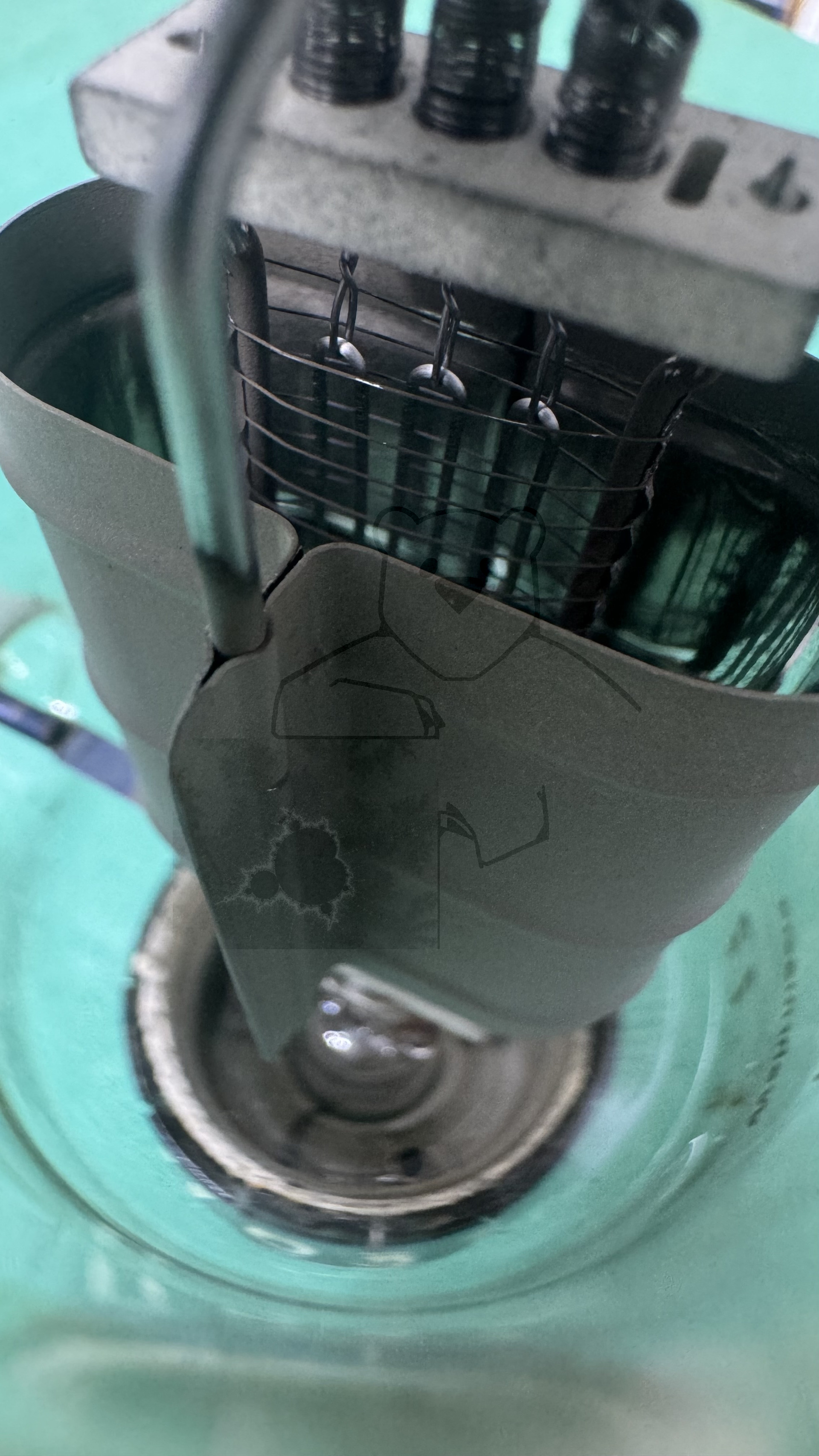

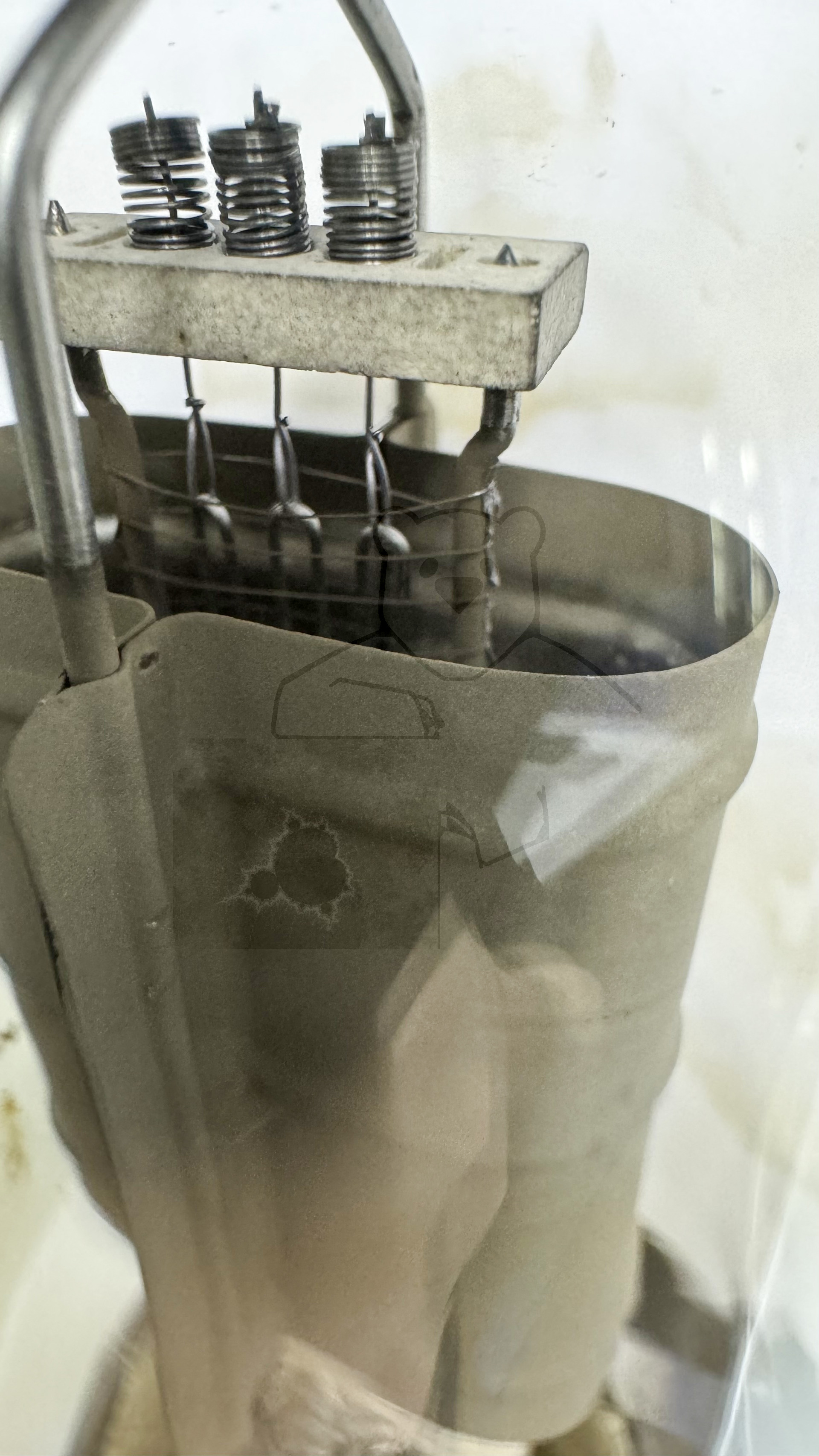

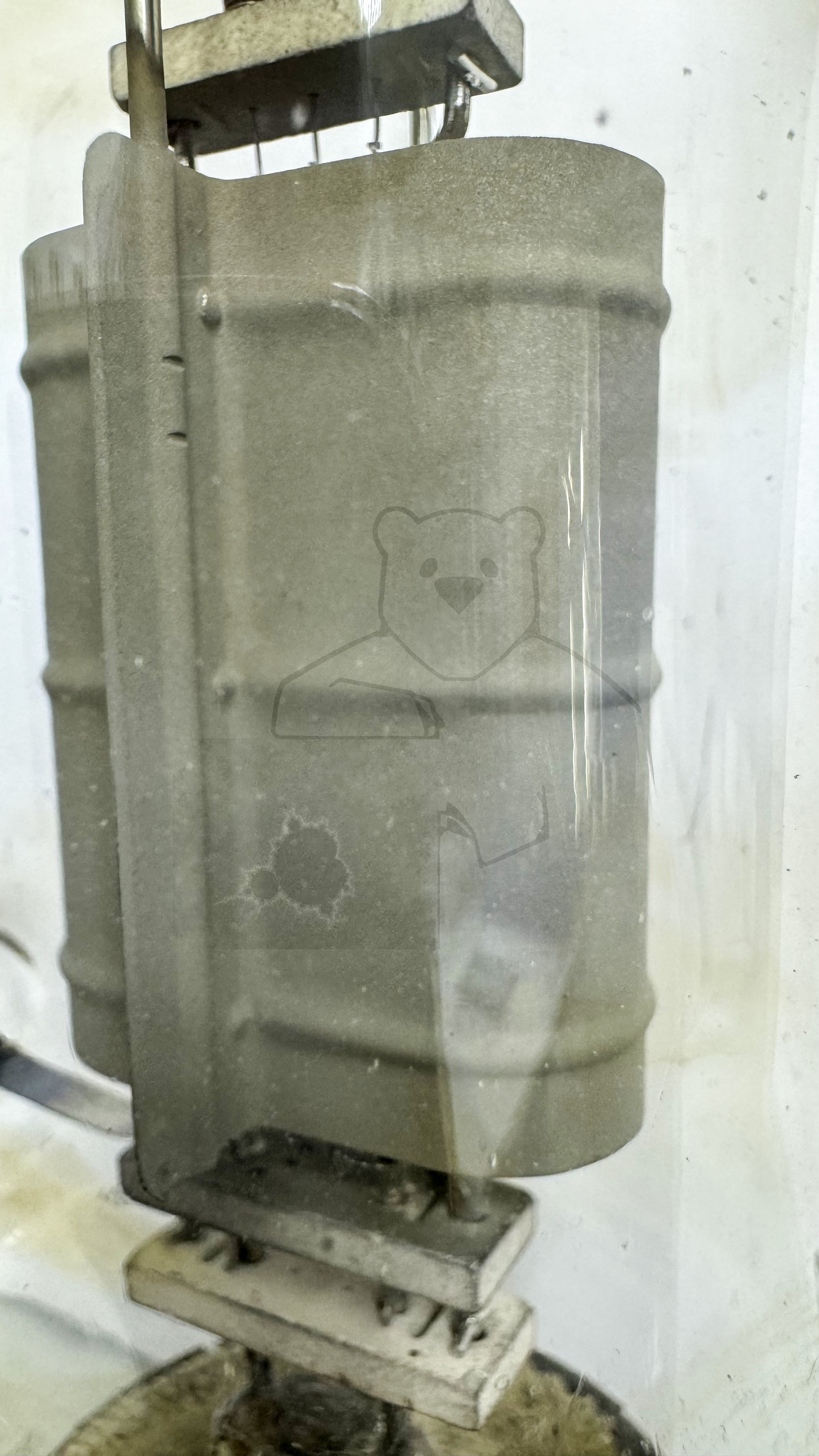

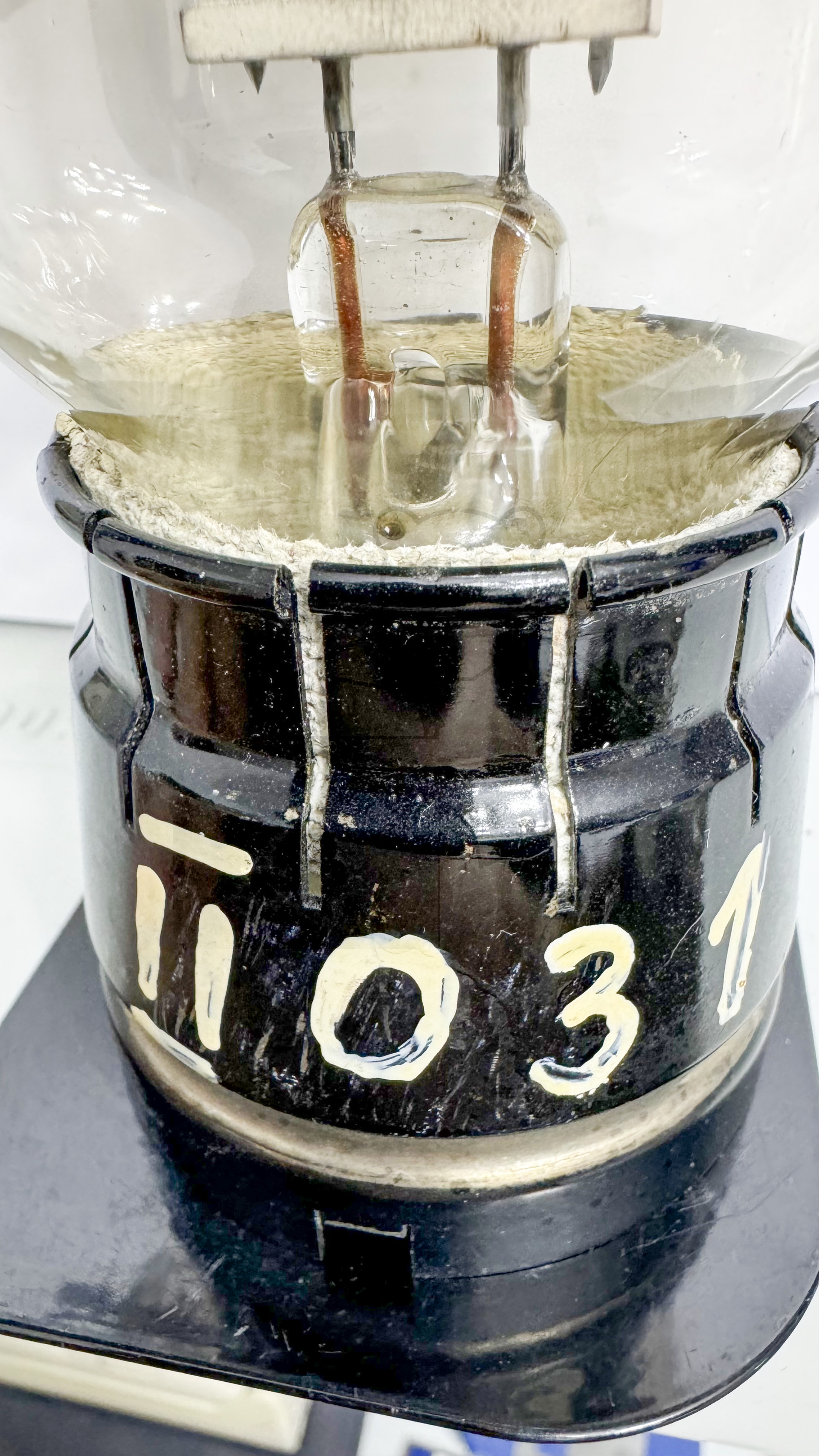

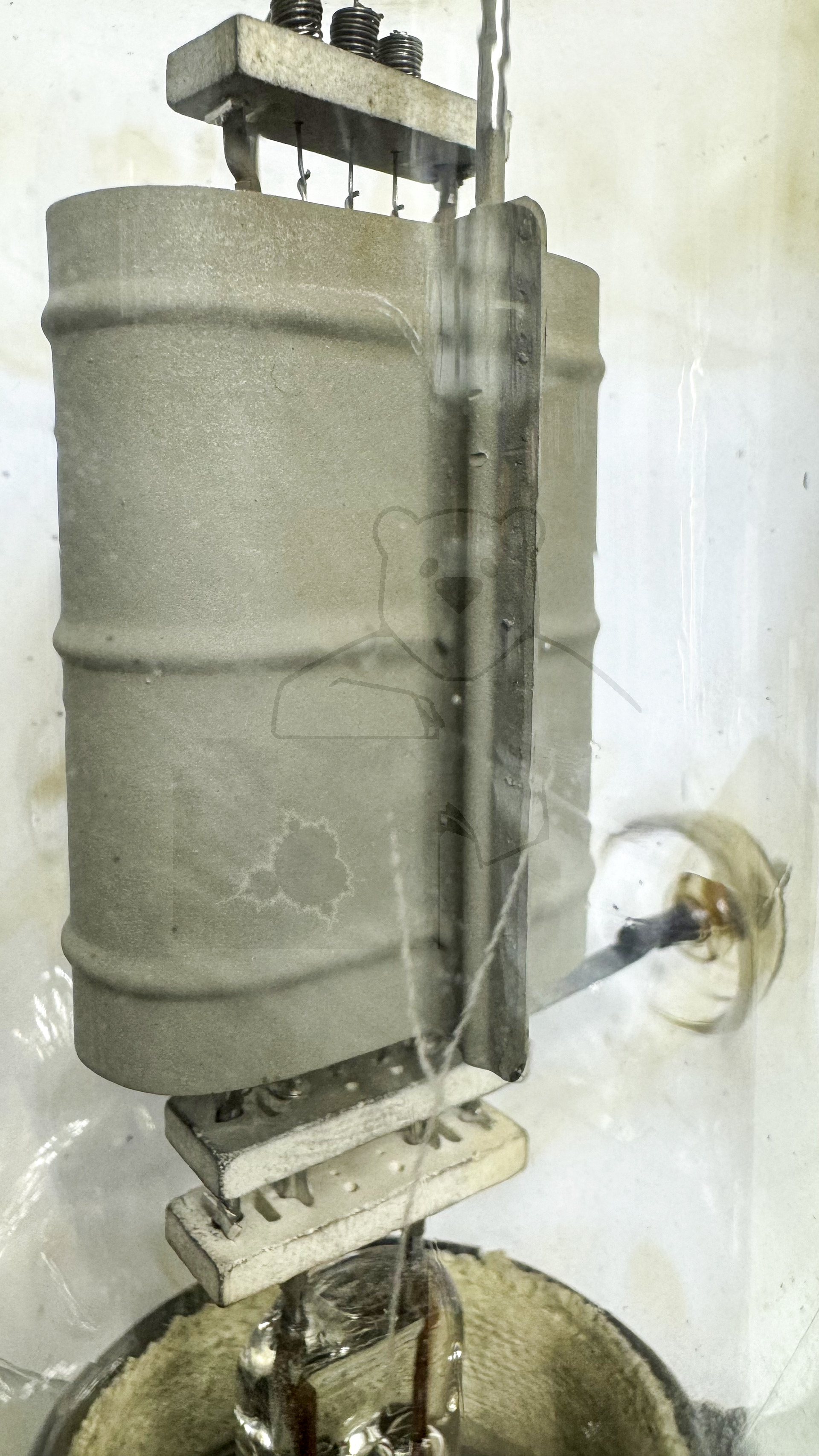

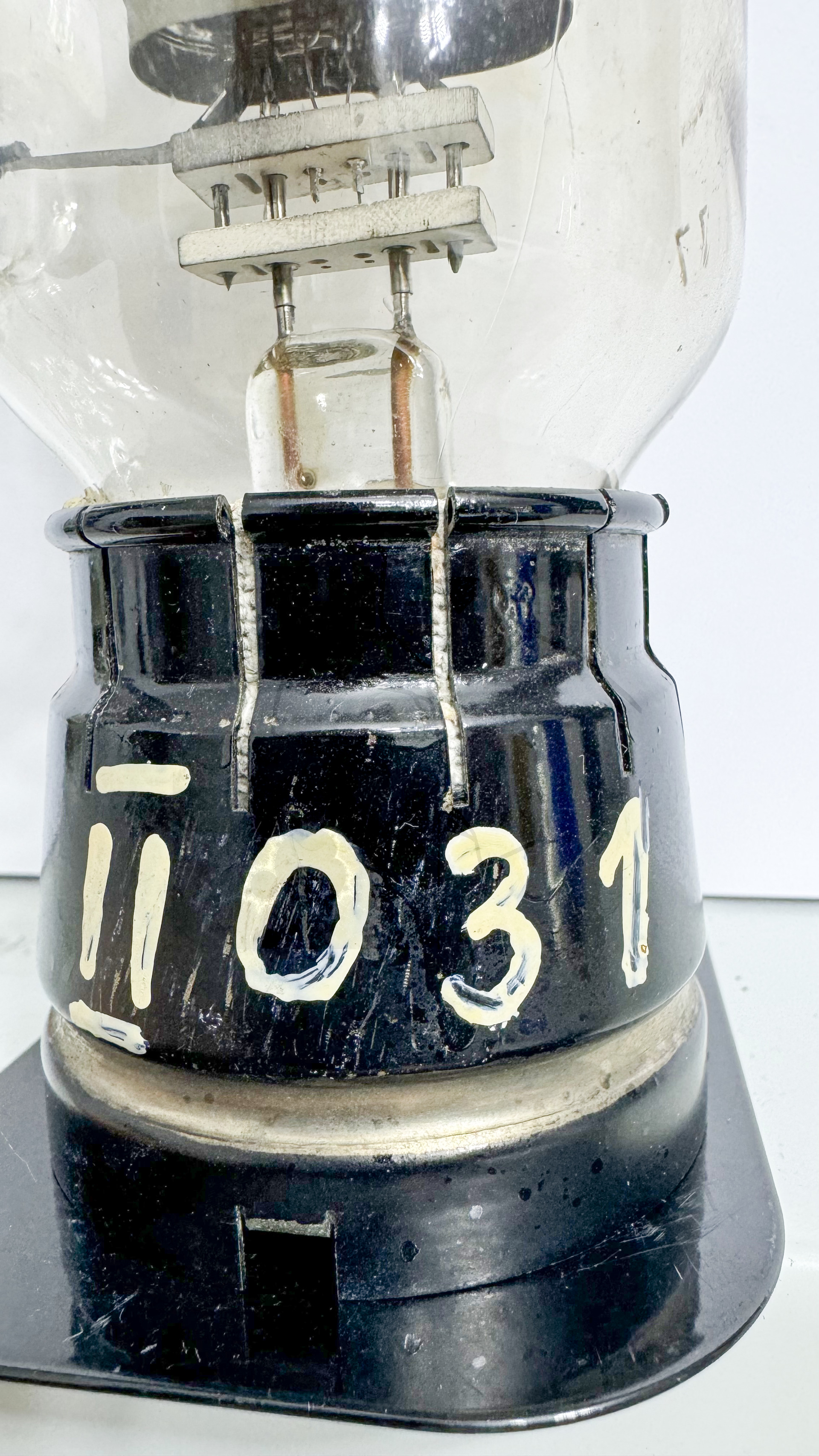

Informationen	Anode aus graphitierten Eisenblech. Handschriftlich: II031
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen	Wehrmacht Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L25

🔎 Beschreibung der Systeme für die Röhre: TS41

	System 1
Kathode	f

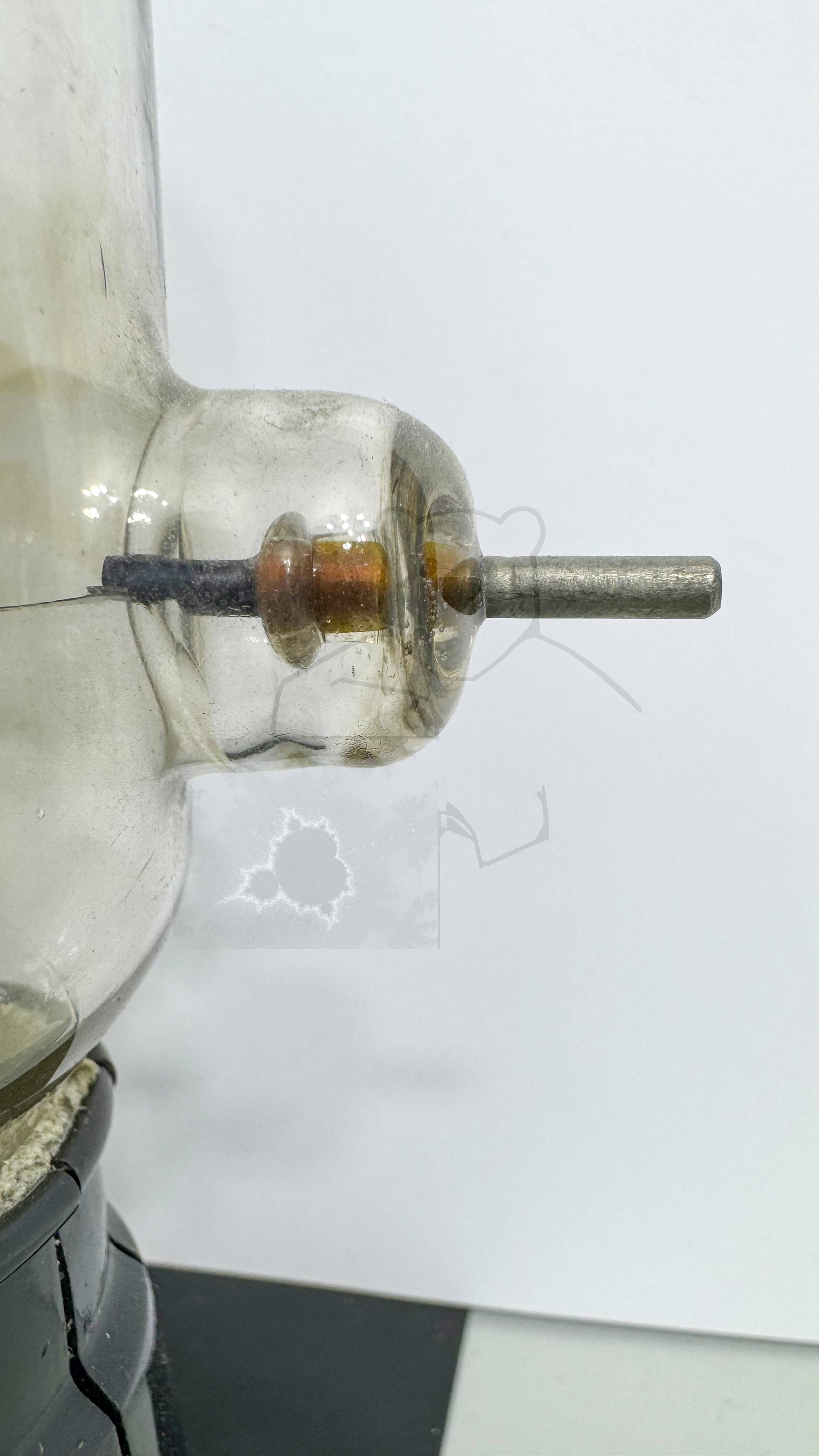

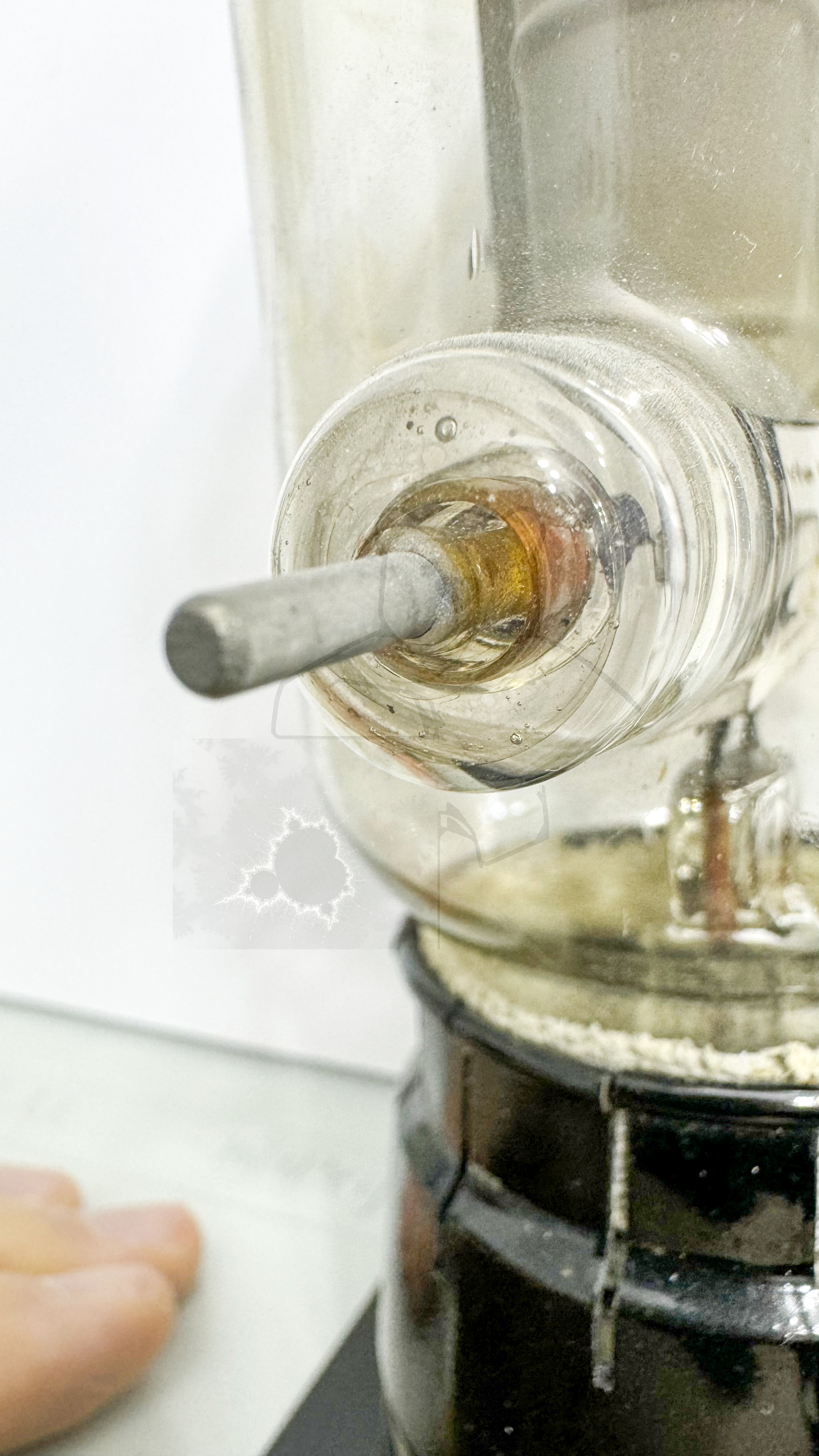

Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

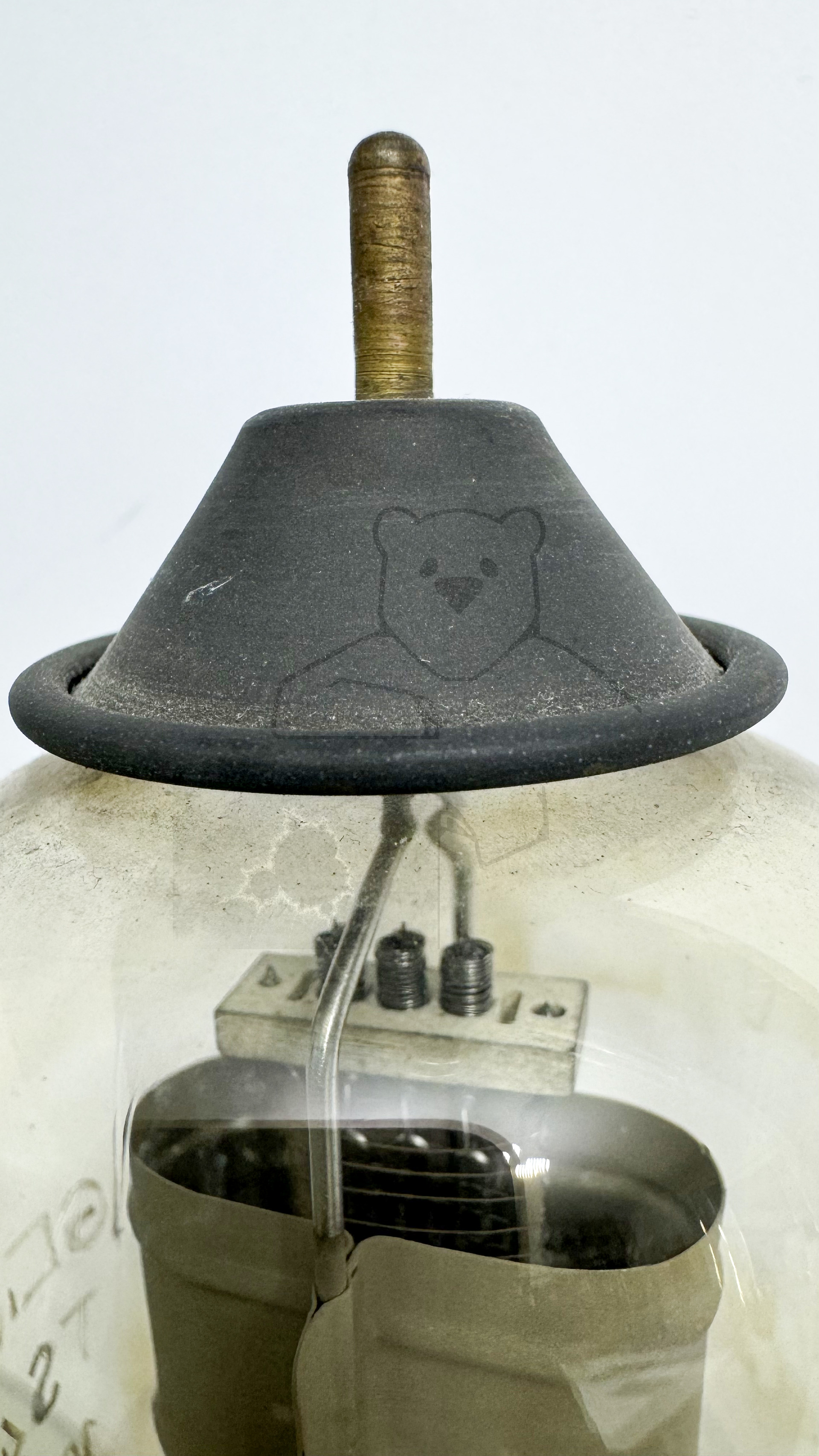

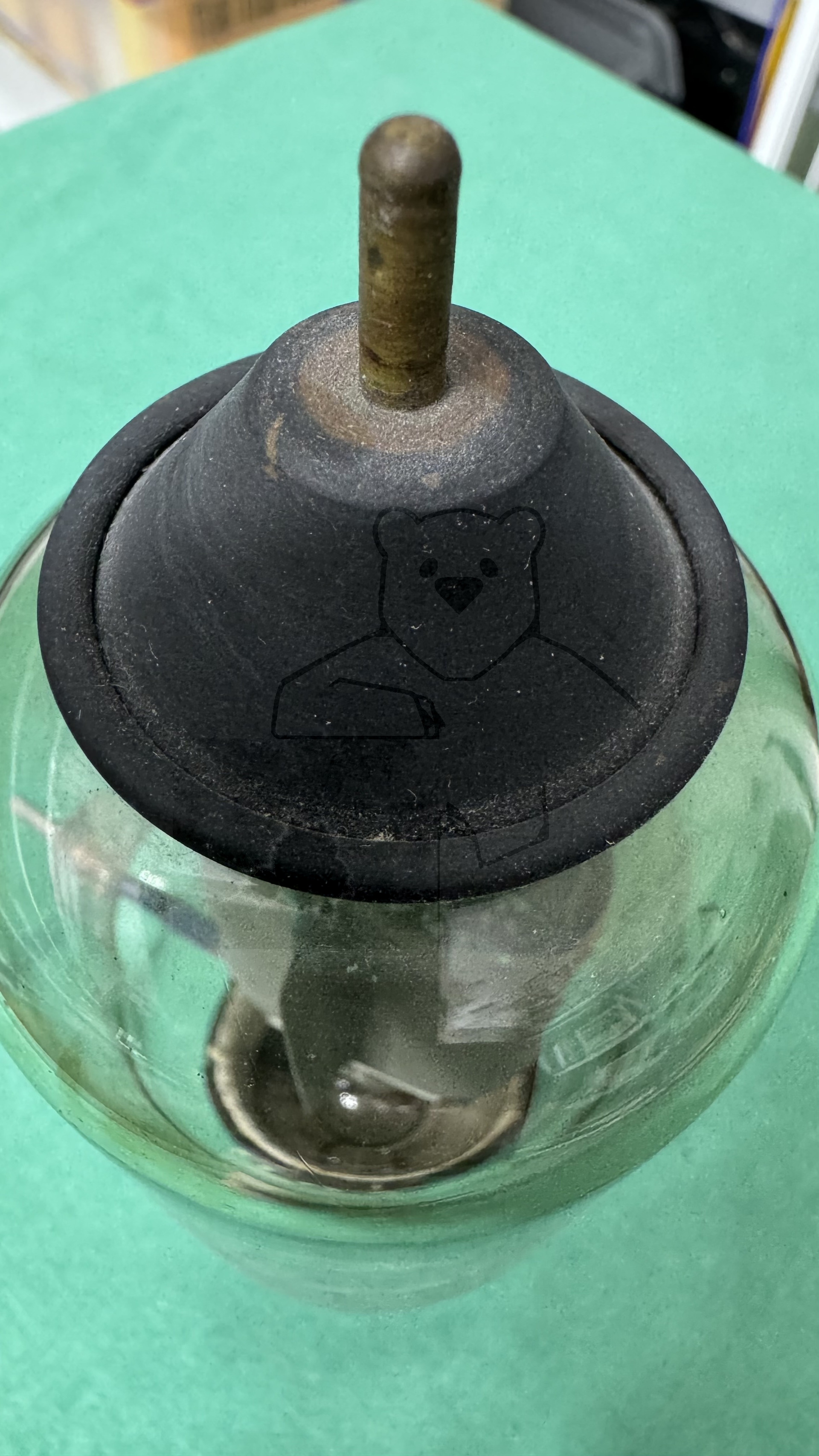

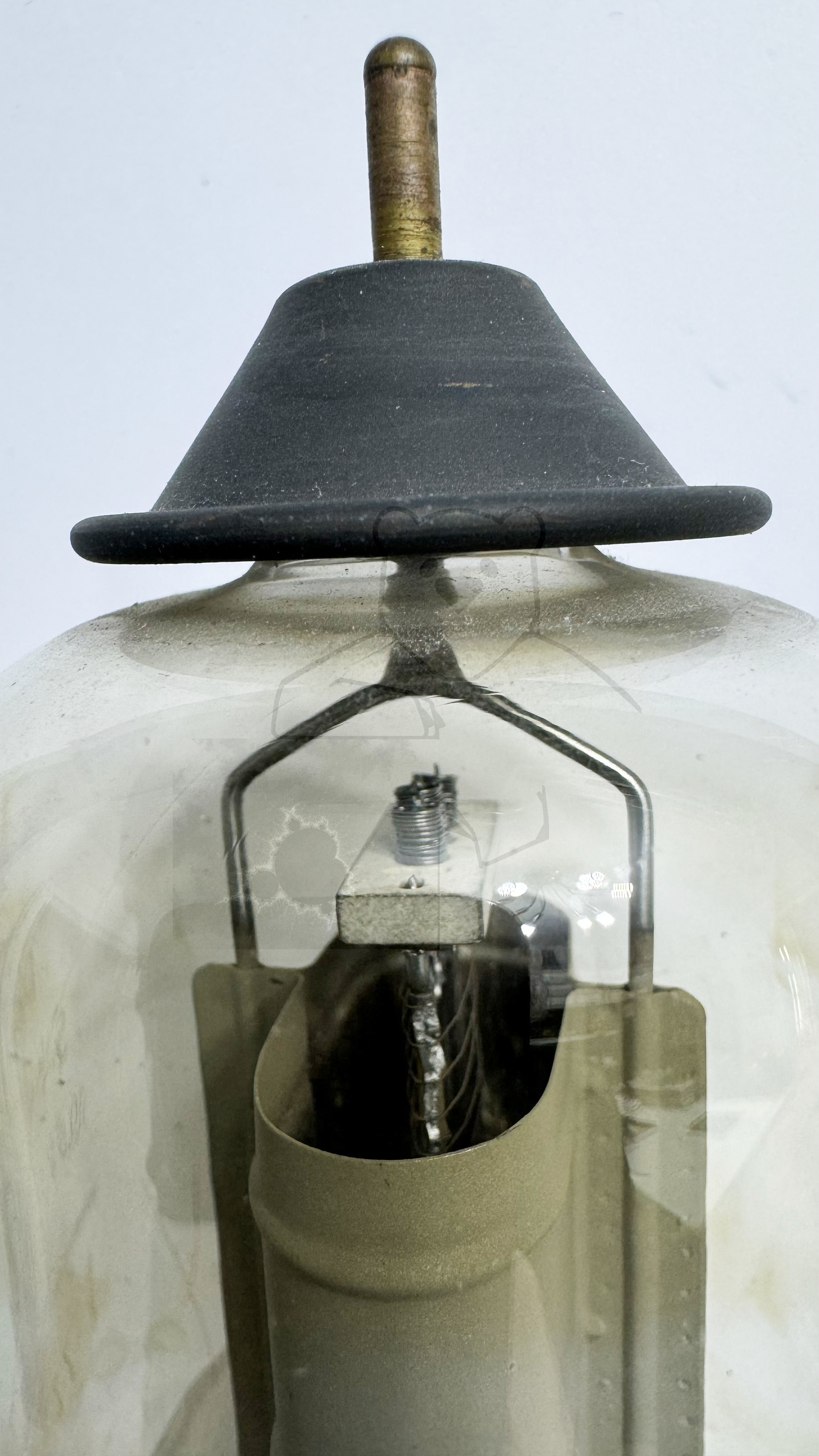

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Datenblätter zur Röhre: TS41
Datenblatt TS41 AEG.pdf (455 kB)
Datenblatt TS41 Gema [www.tubedata.info].pdf (167 kB)
