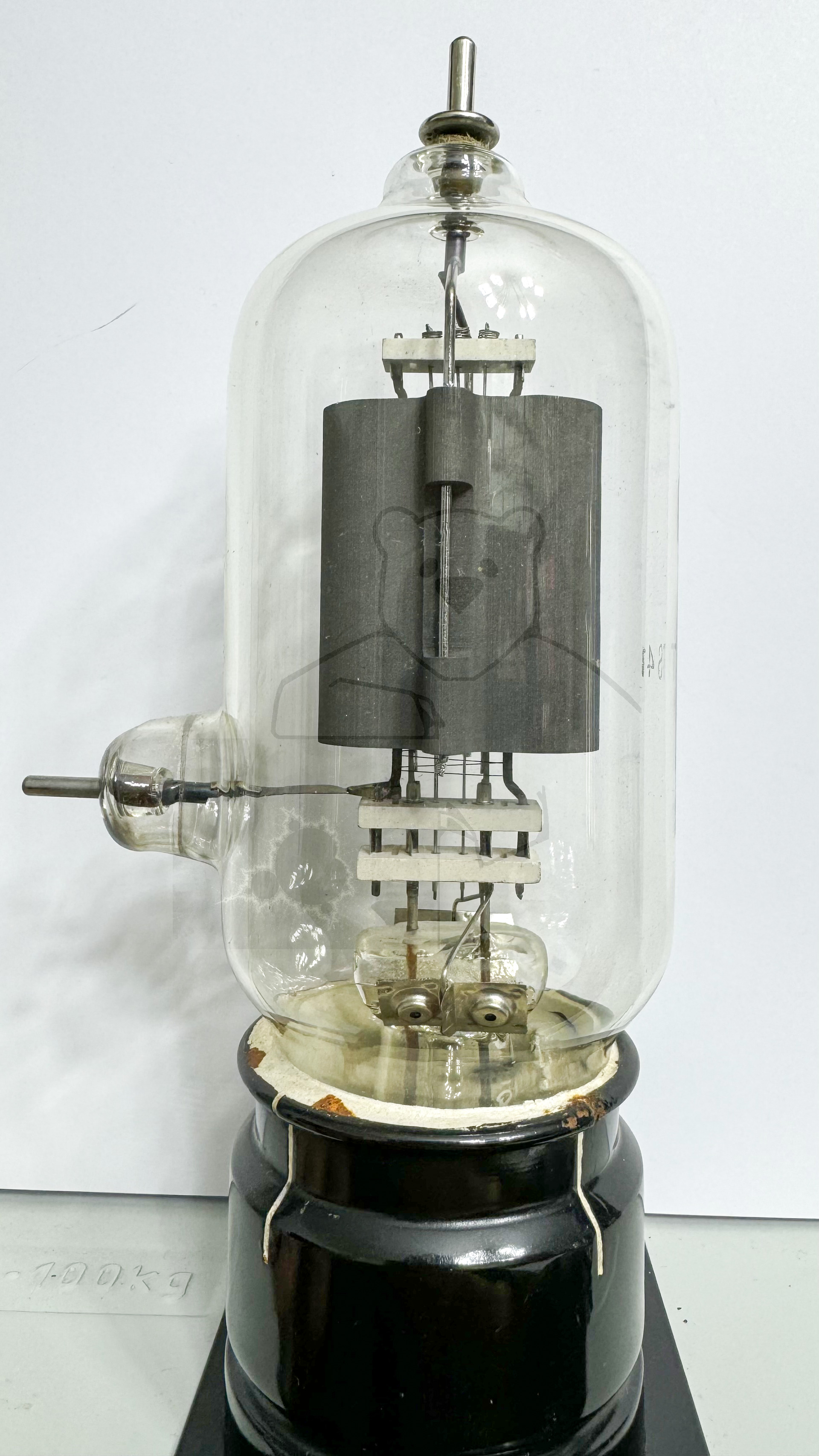

Daten und Bilder der Röhre: TS41DK

🔎 Beschreibung der Röhre: TS41DK

Name	TS41DK
Vergleichsname
Heizspannung (Volt)	10,5
Heizstrom (Ampère)	11
Art der Heizung	Direkt

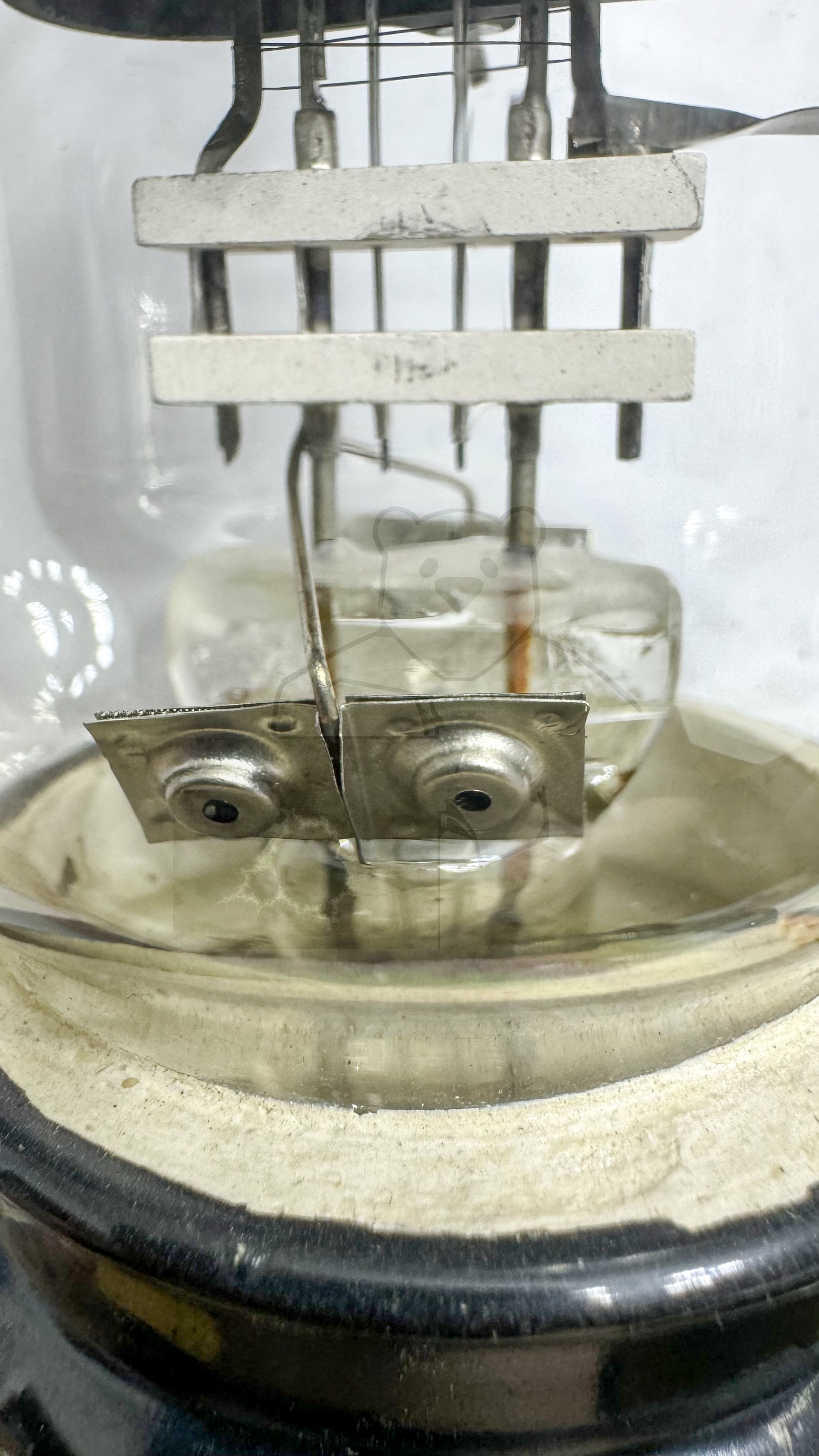

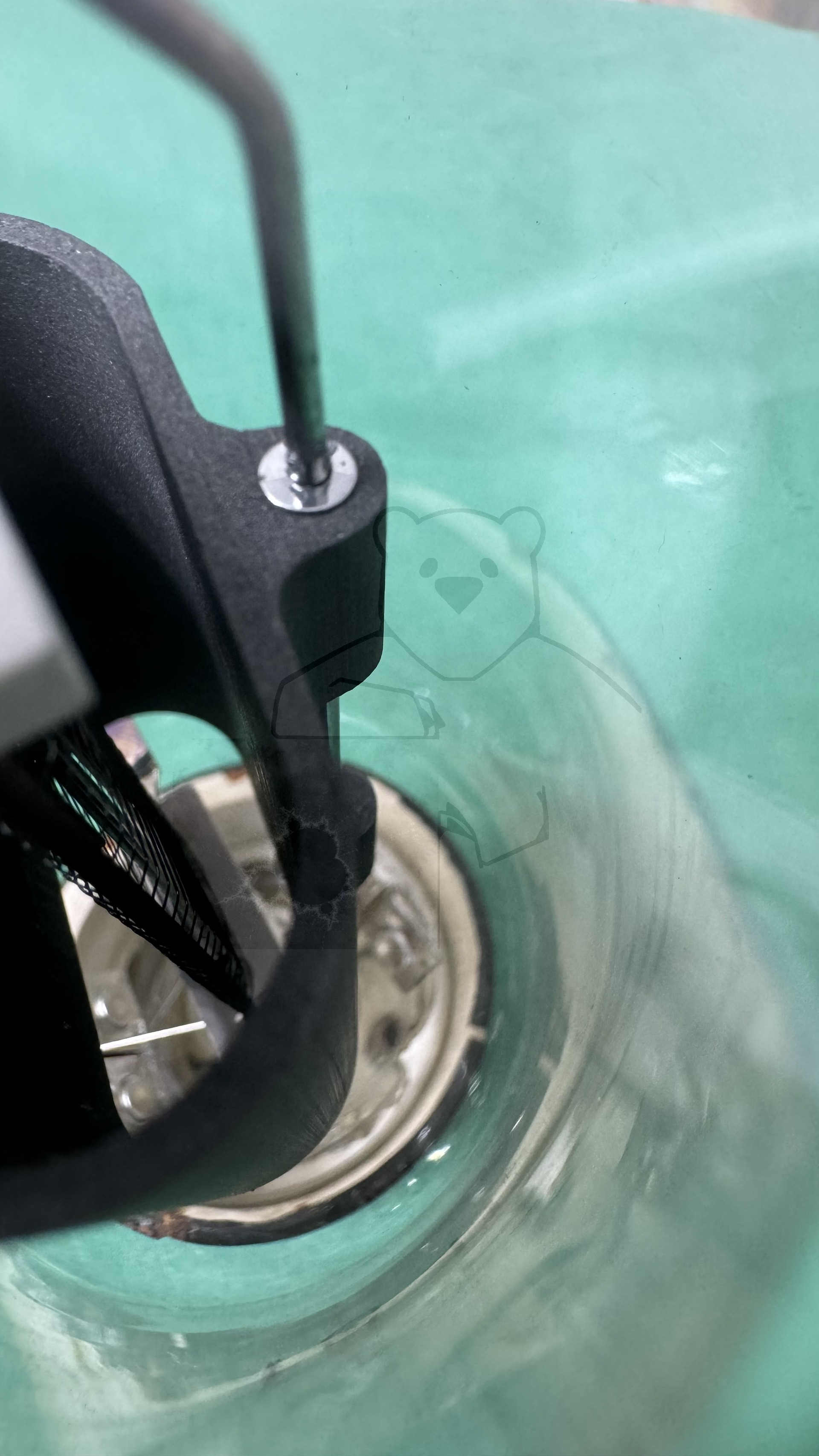

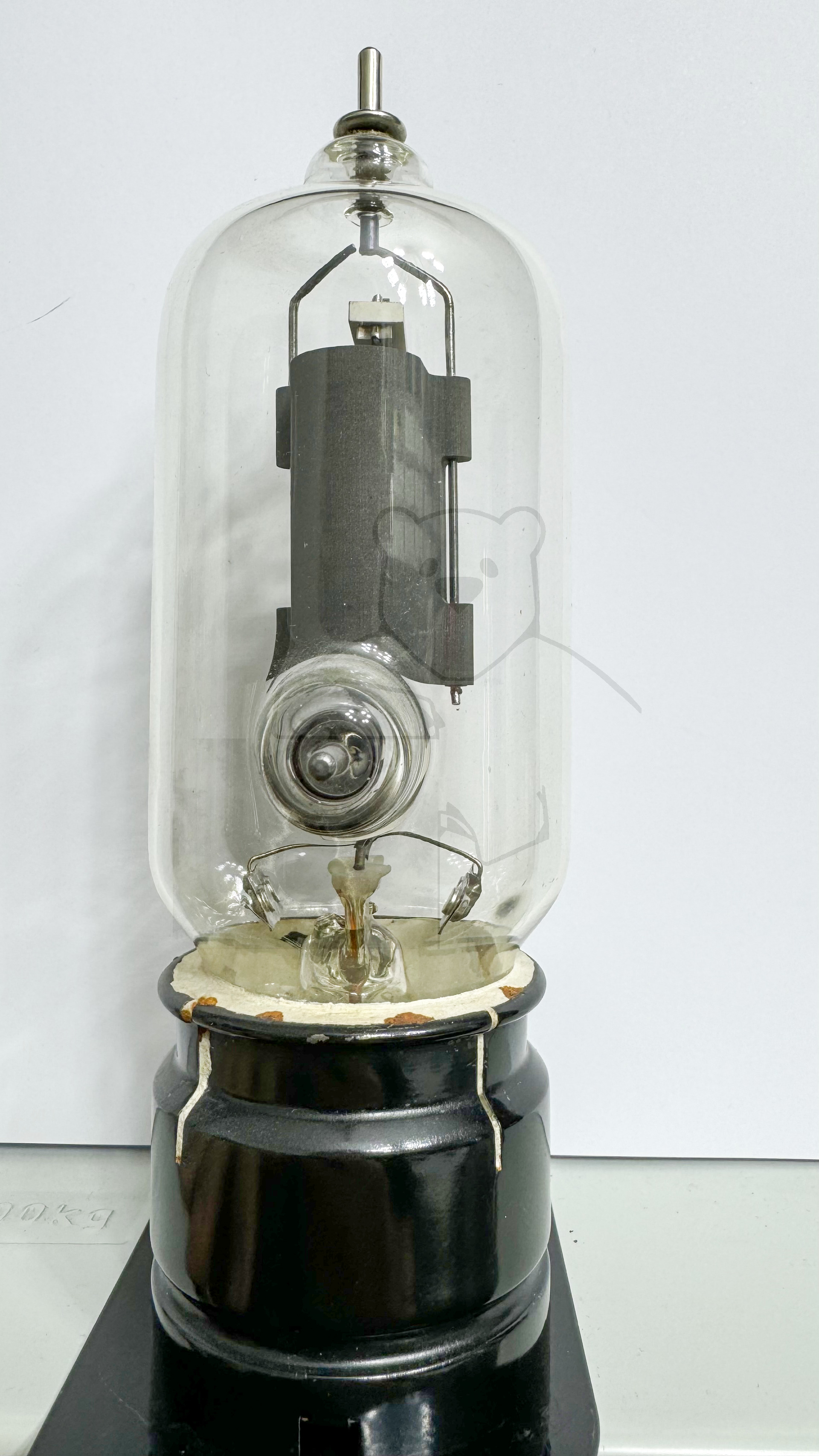

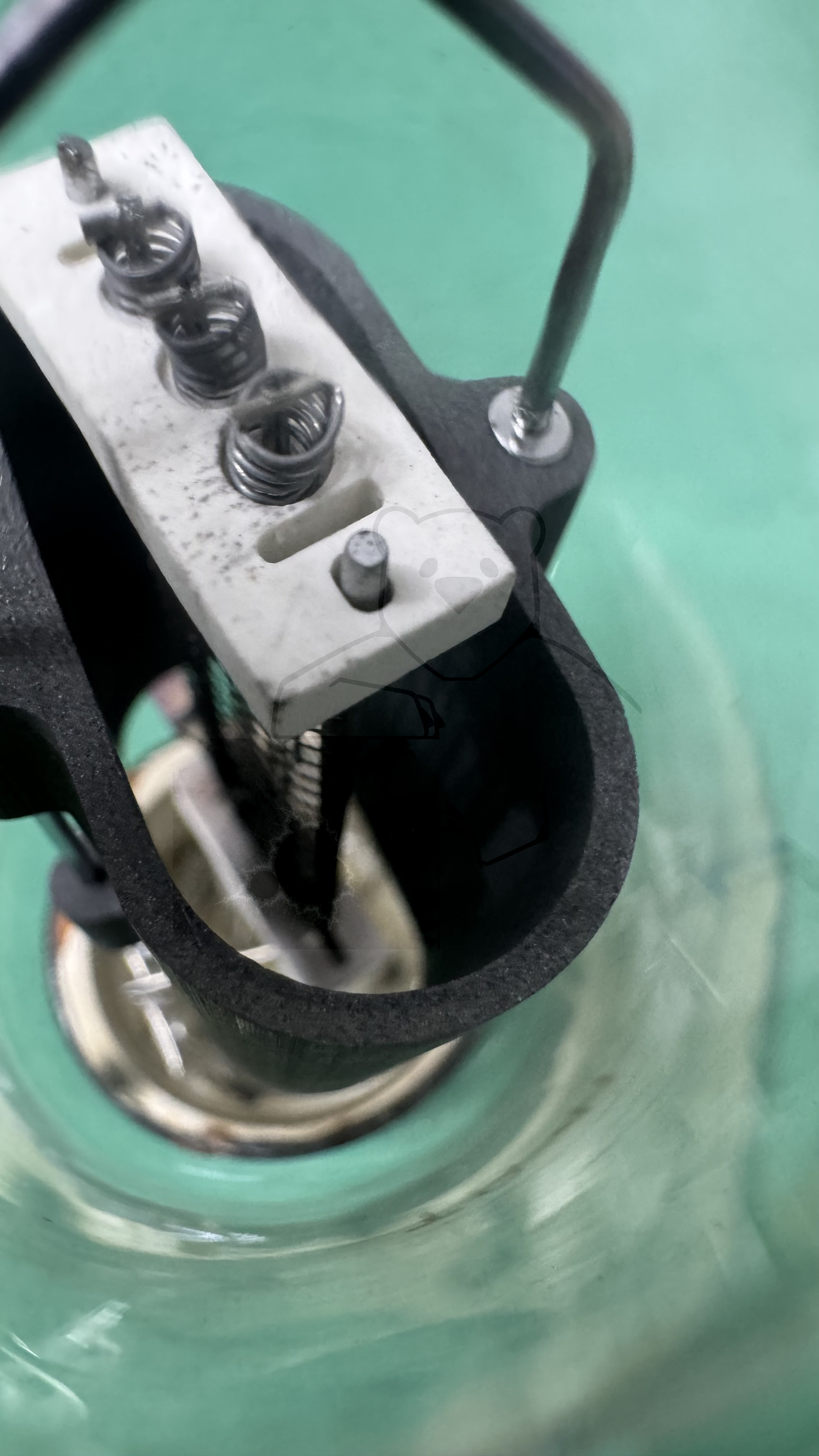

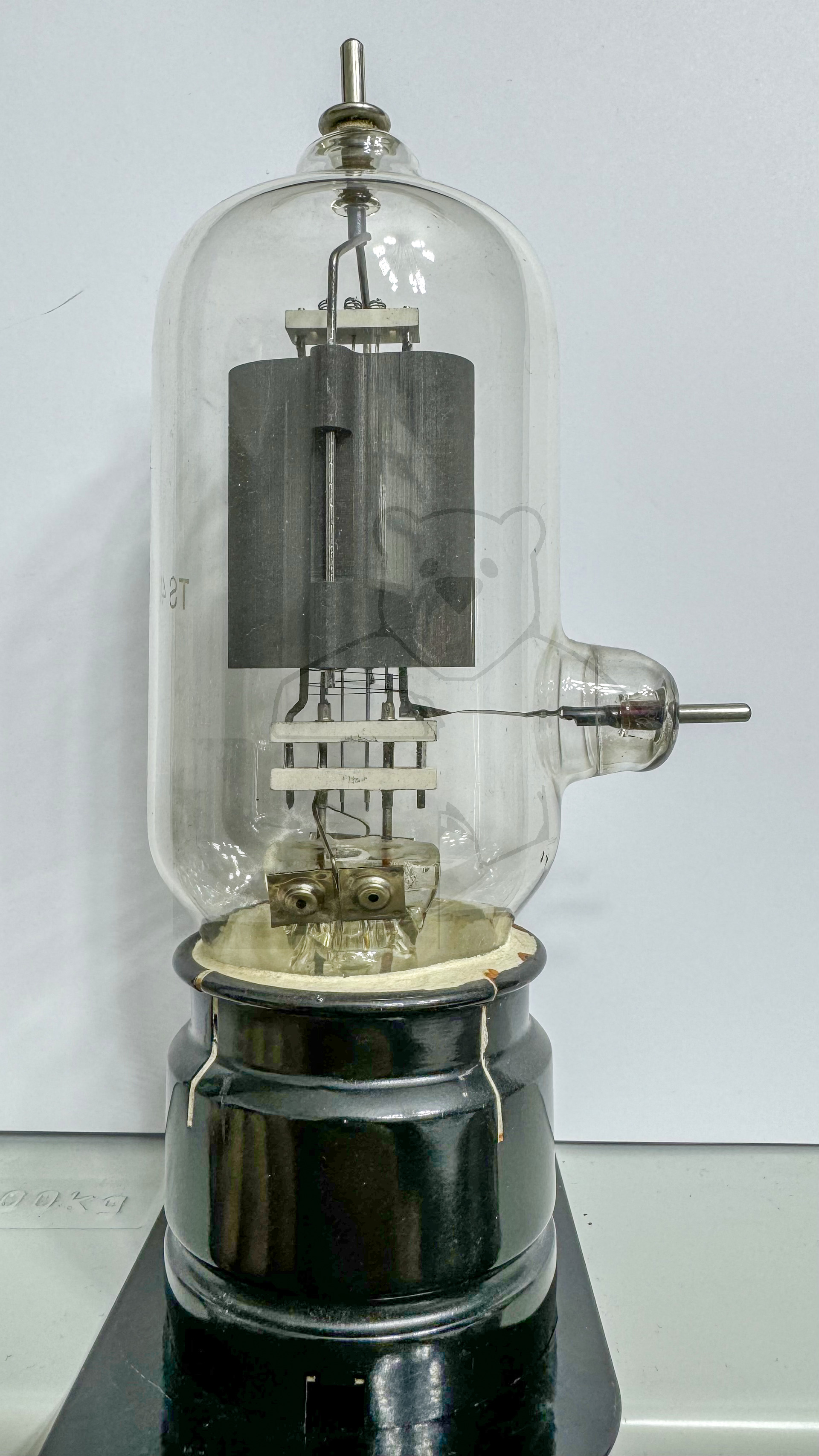

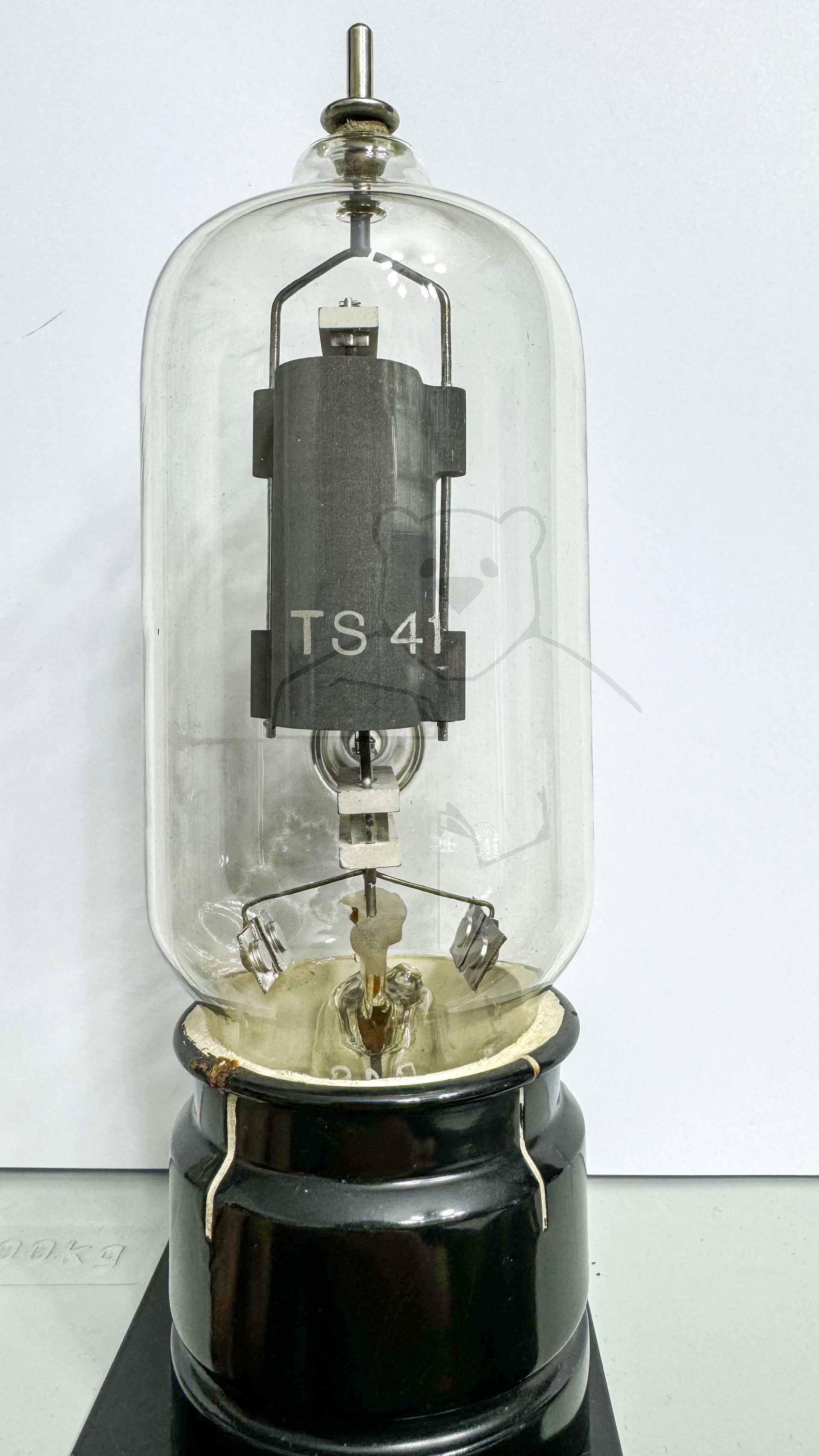

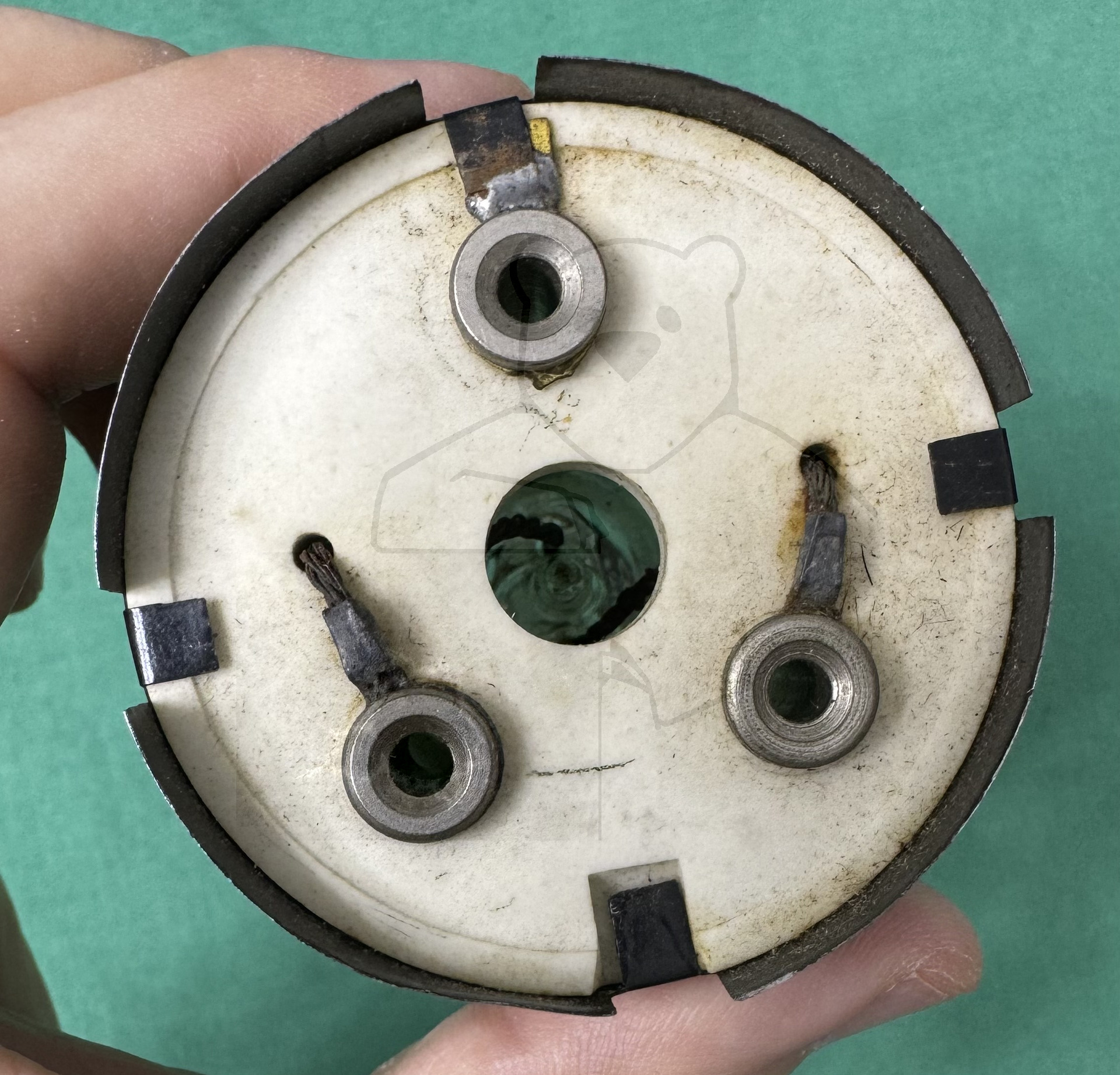

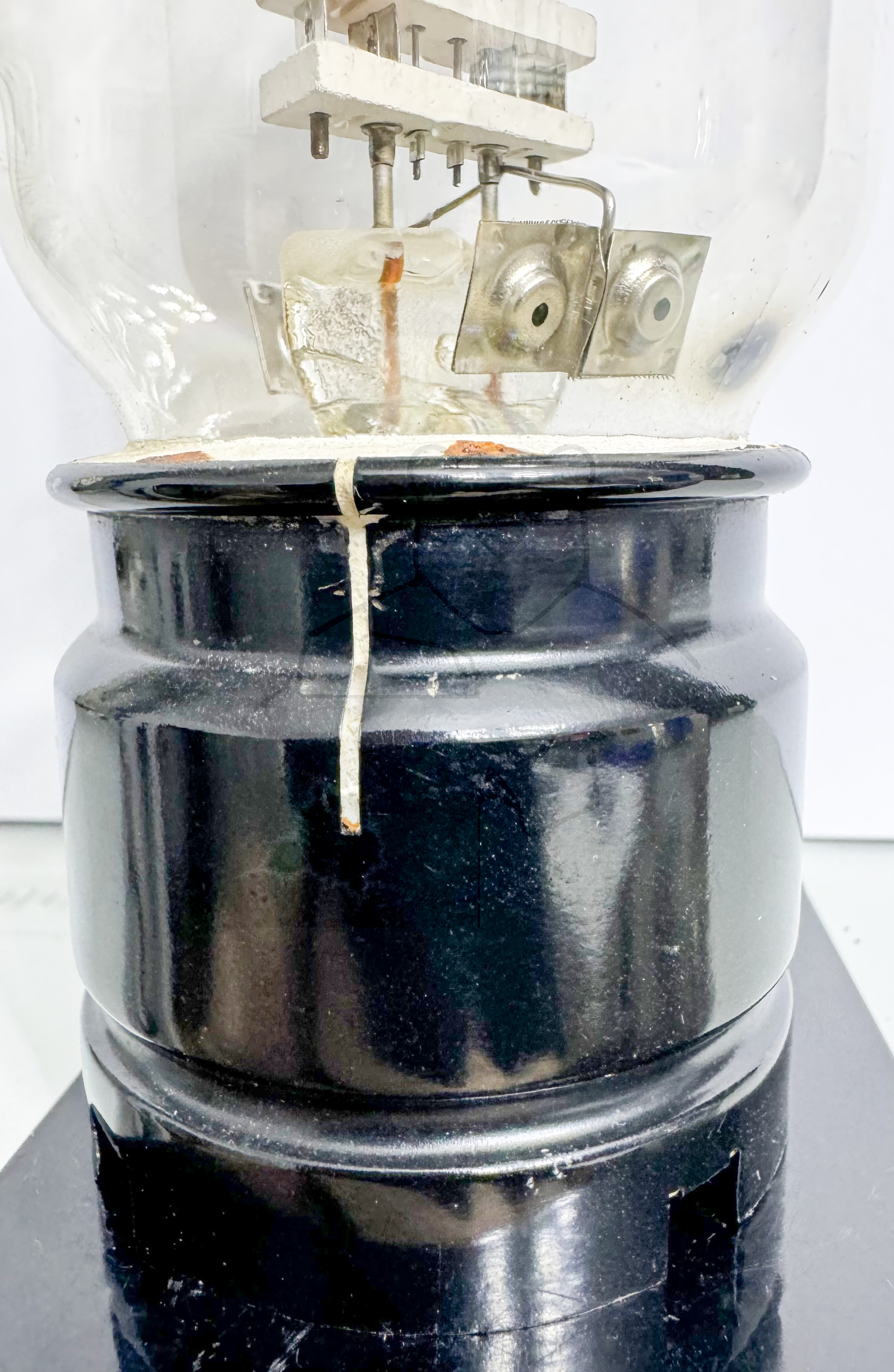

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 3pol. (3 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 3pol. (3 Buchsen)

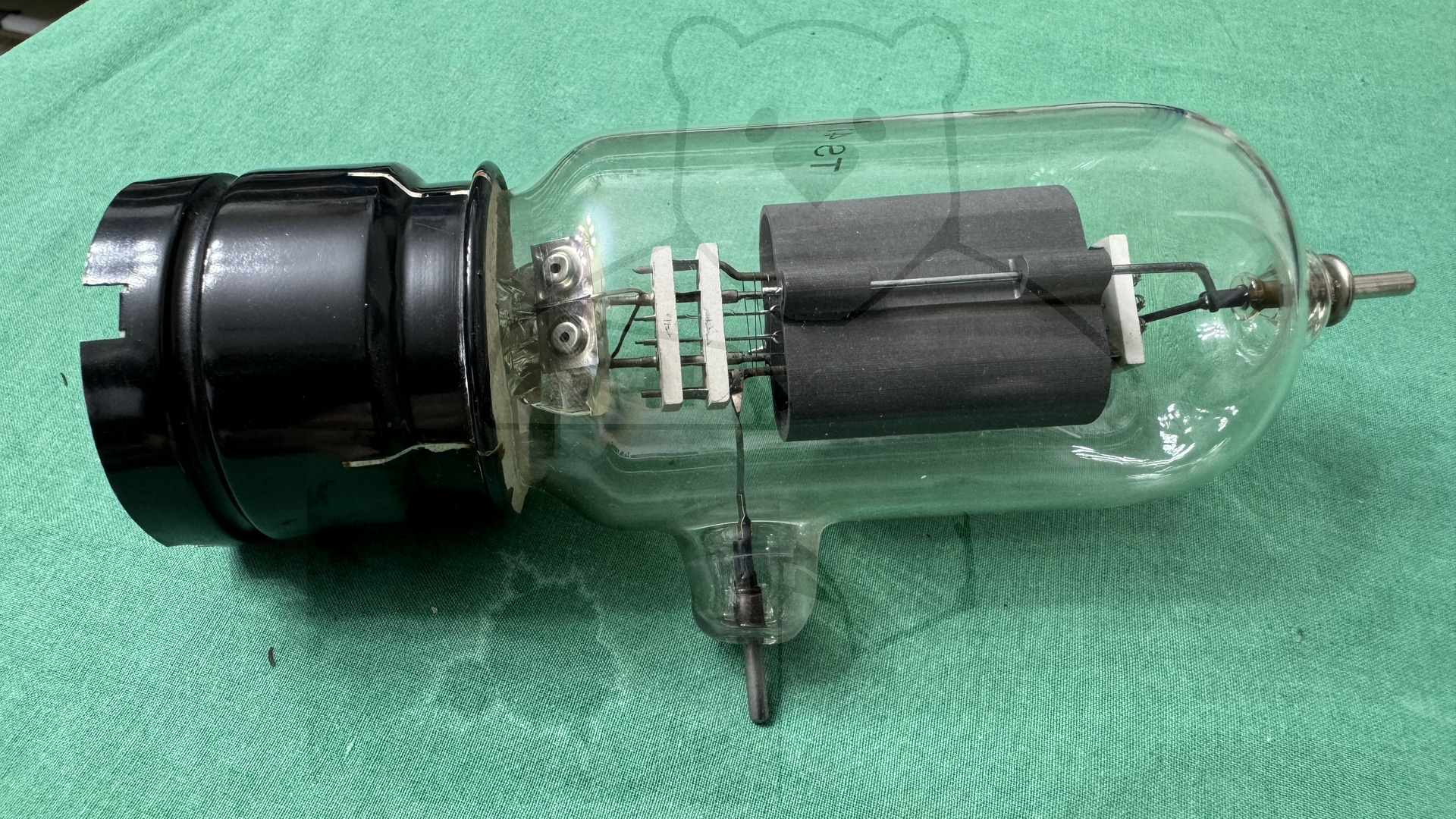

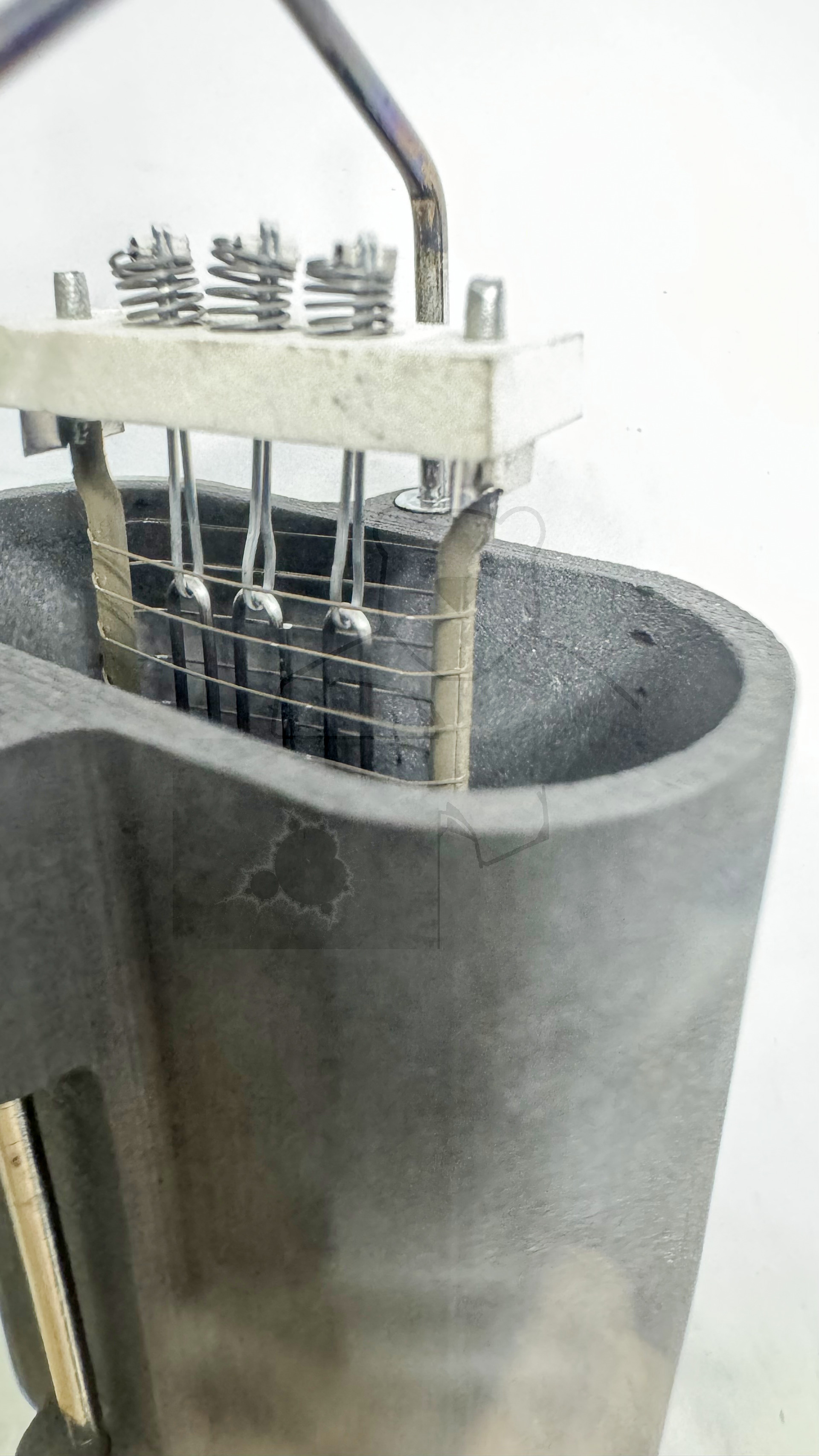

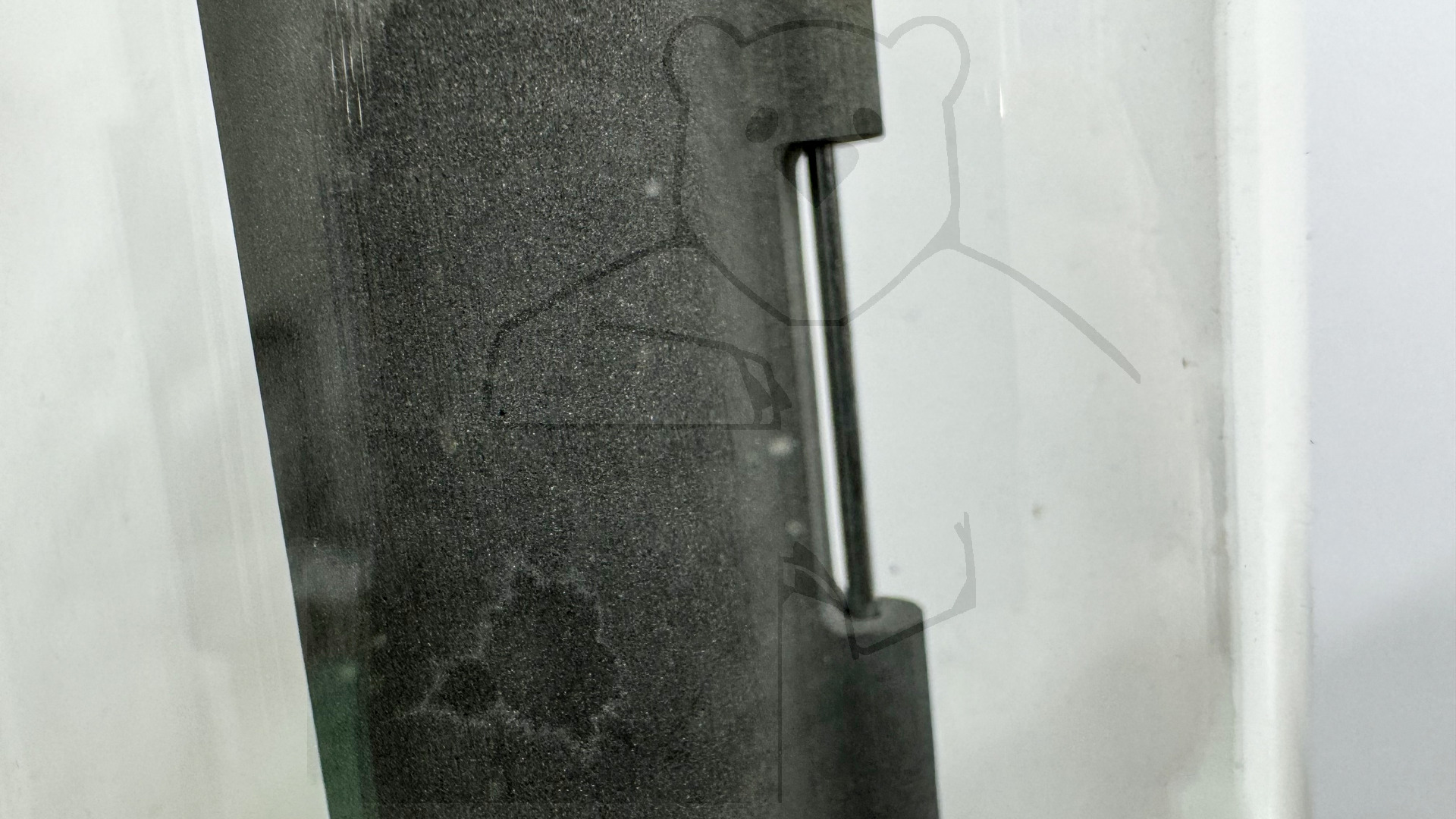

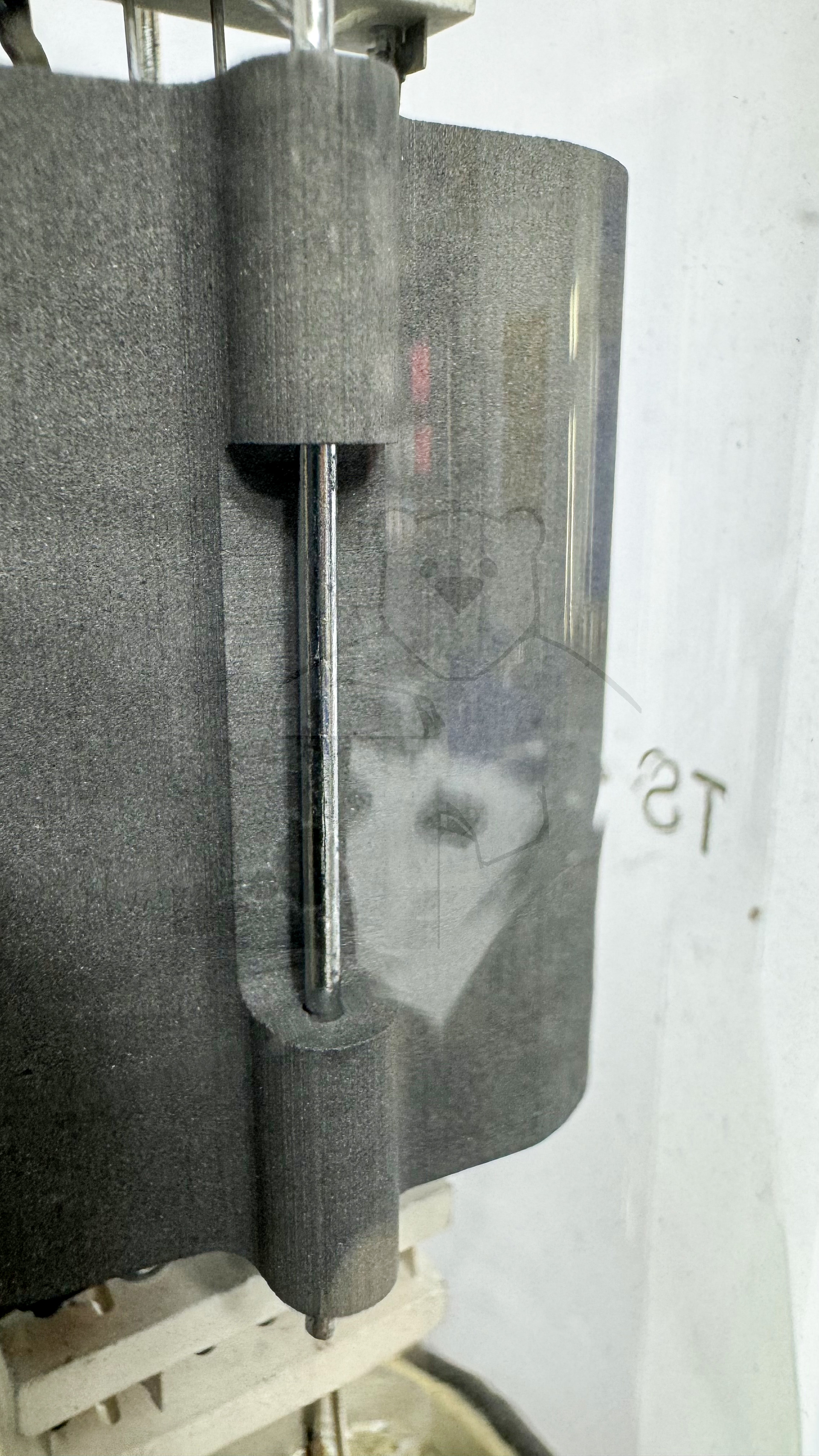

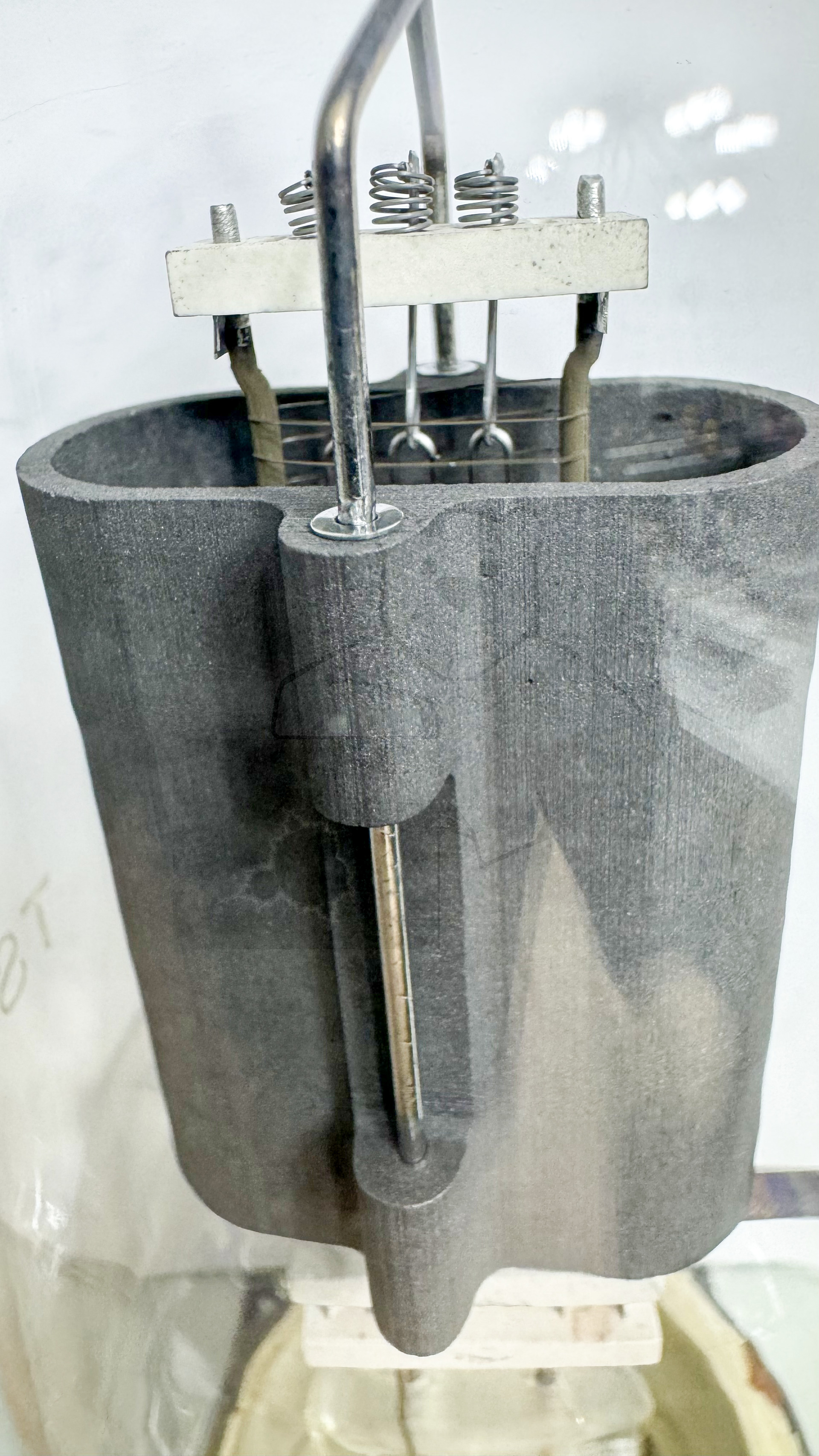

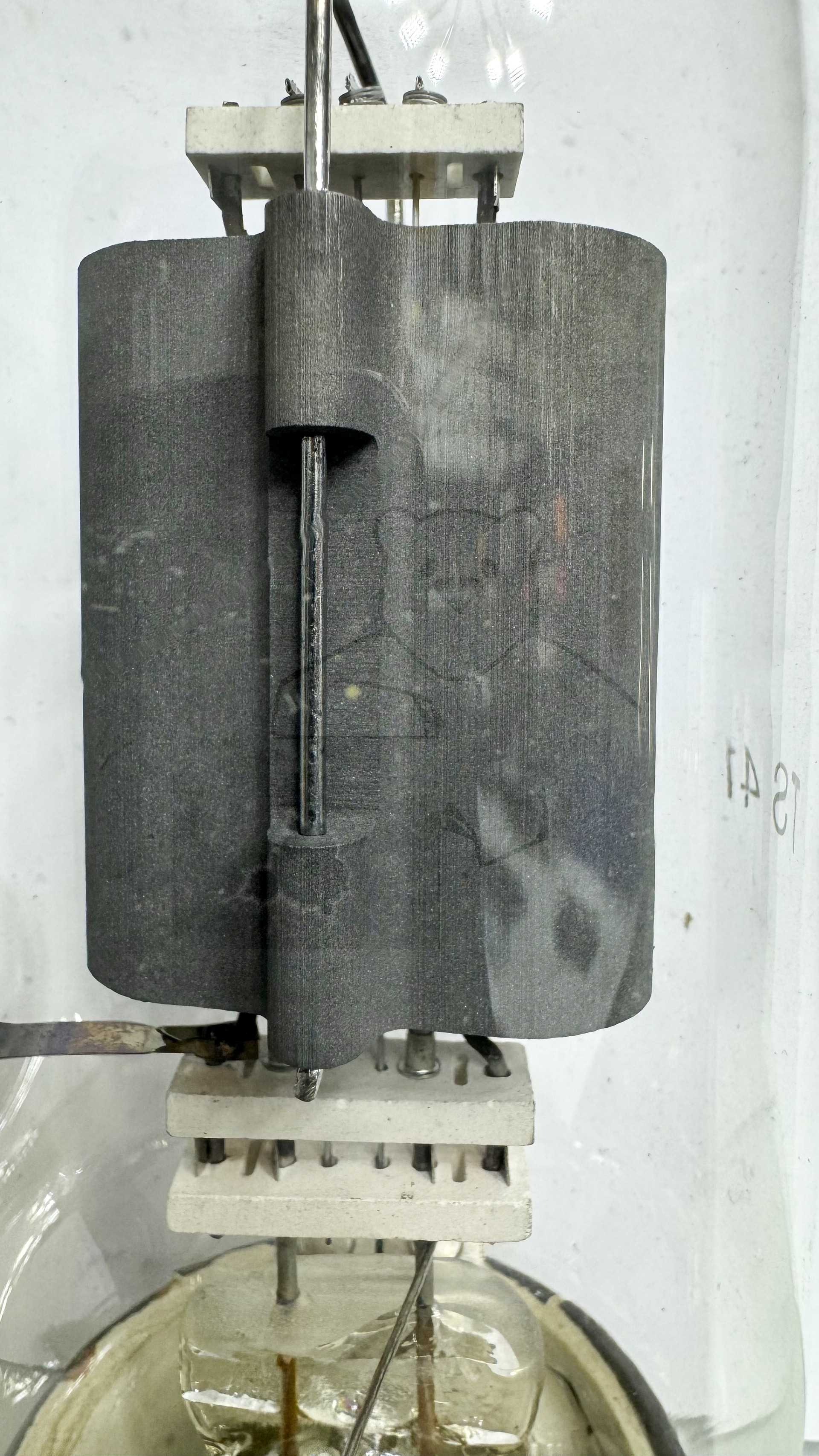

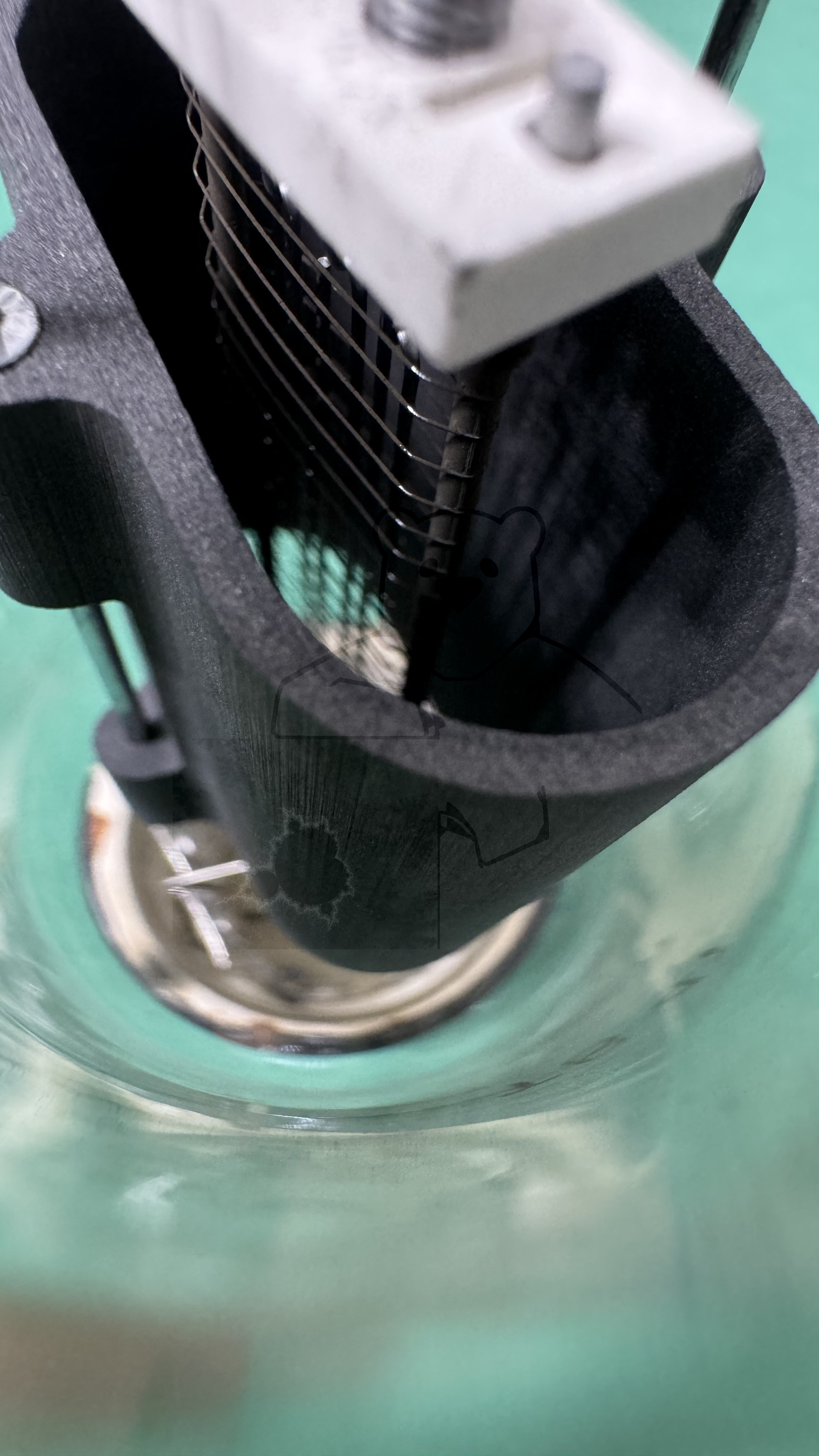

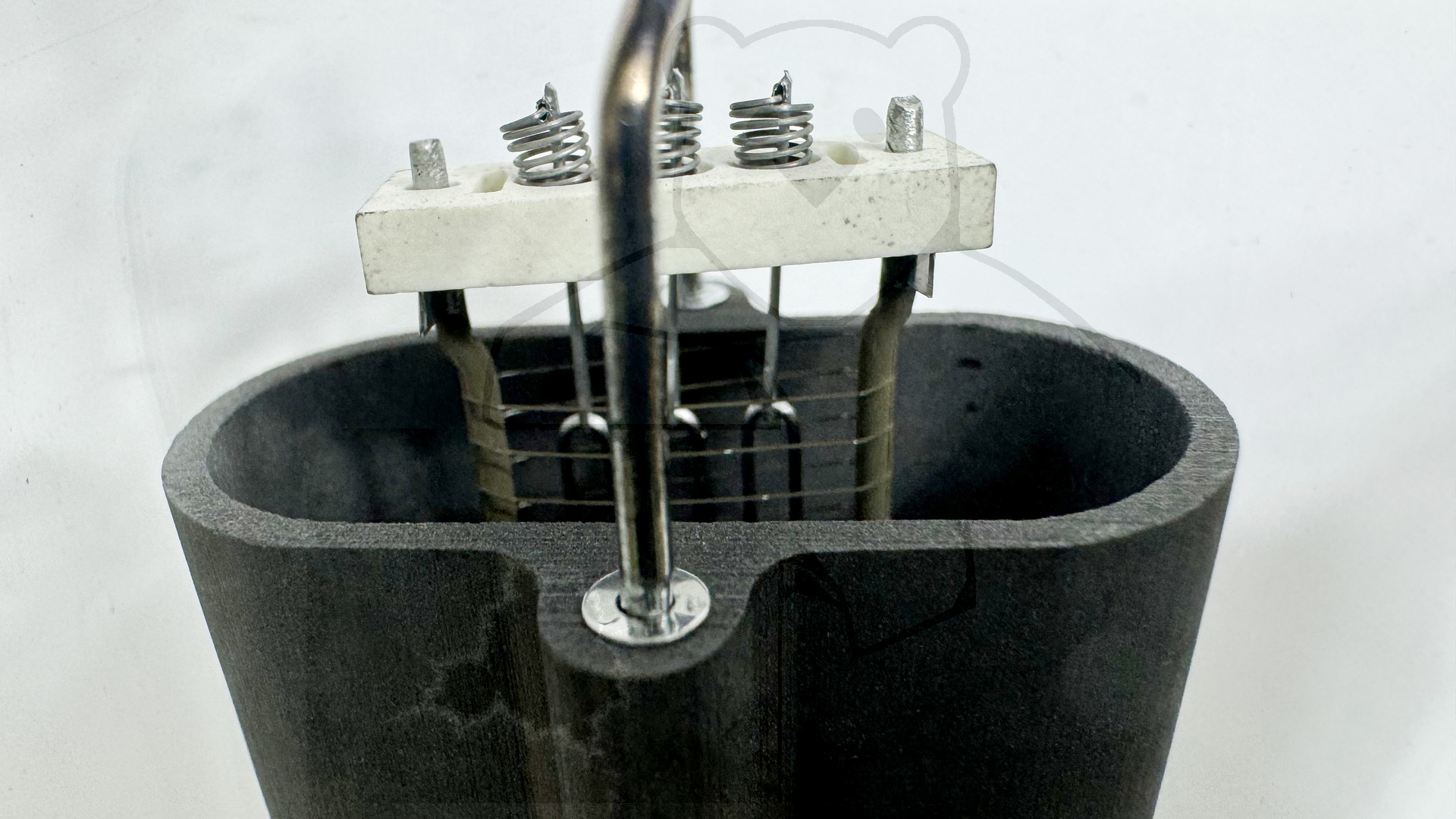

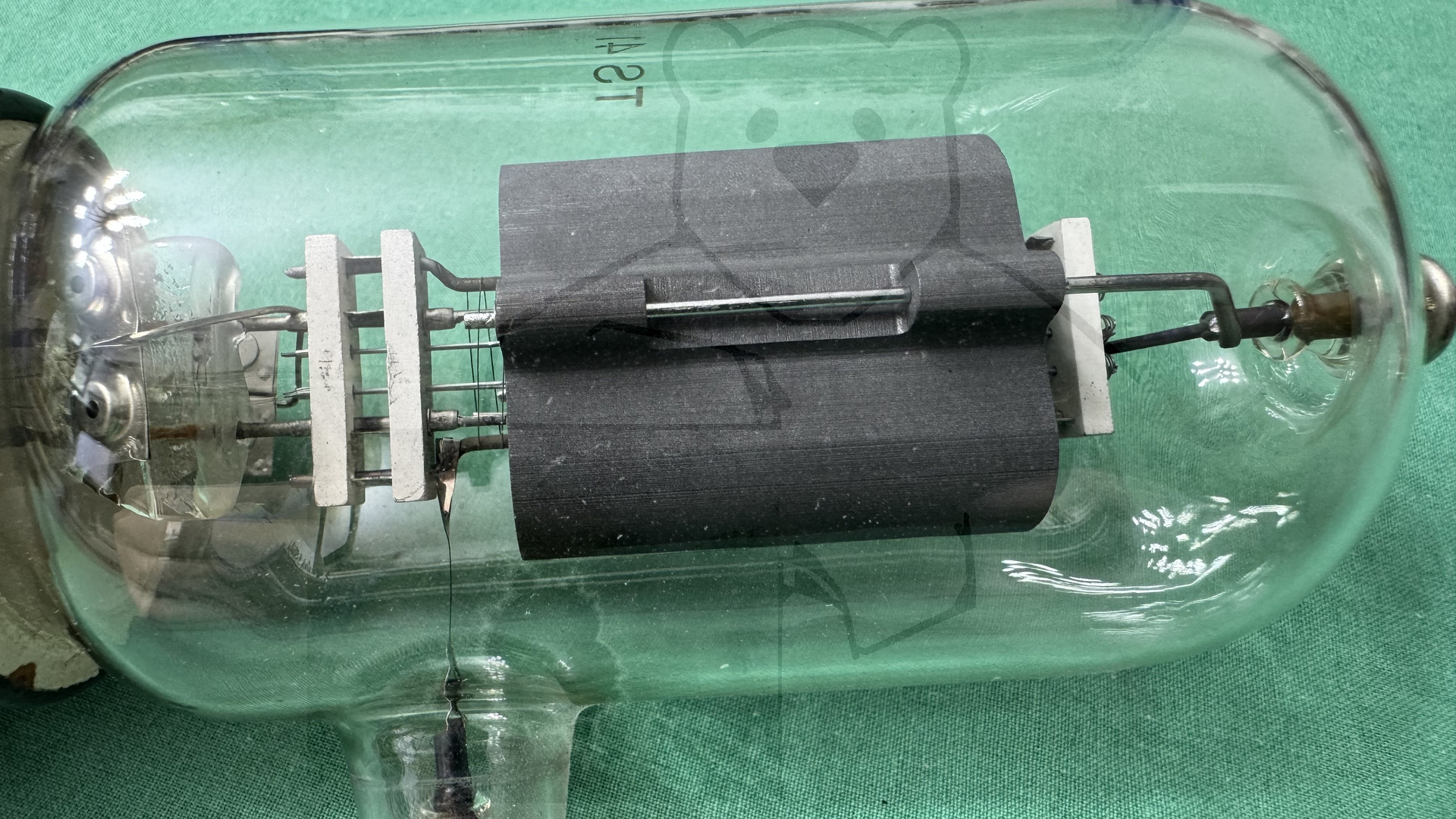

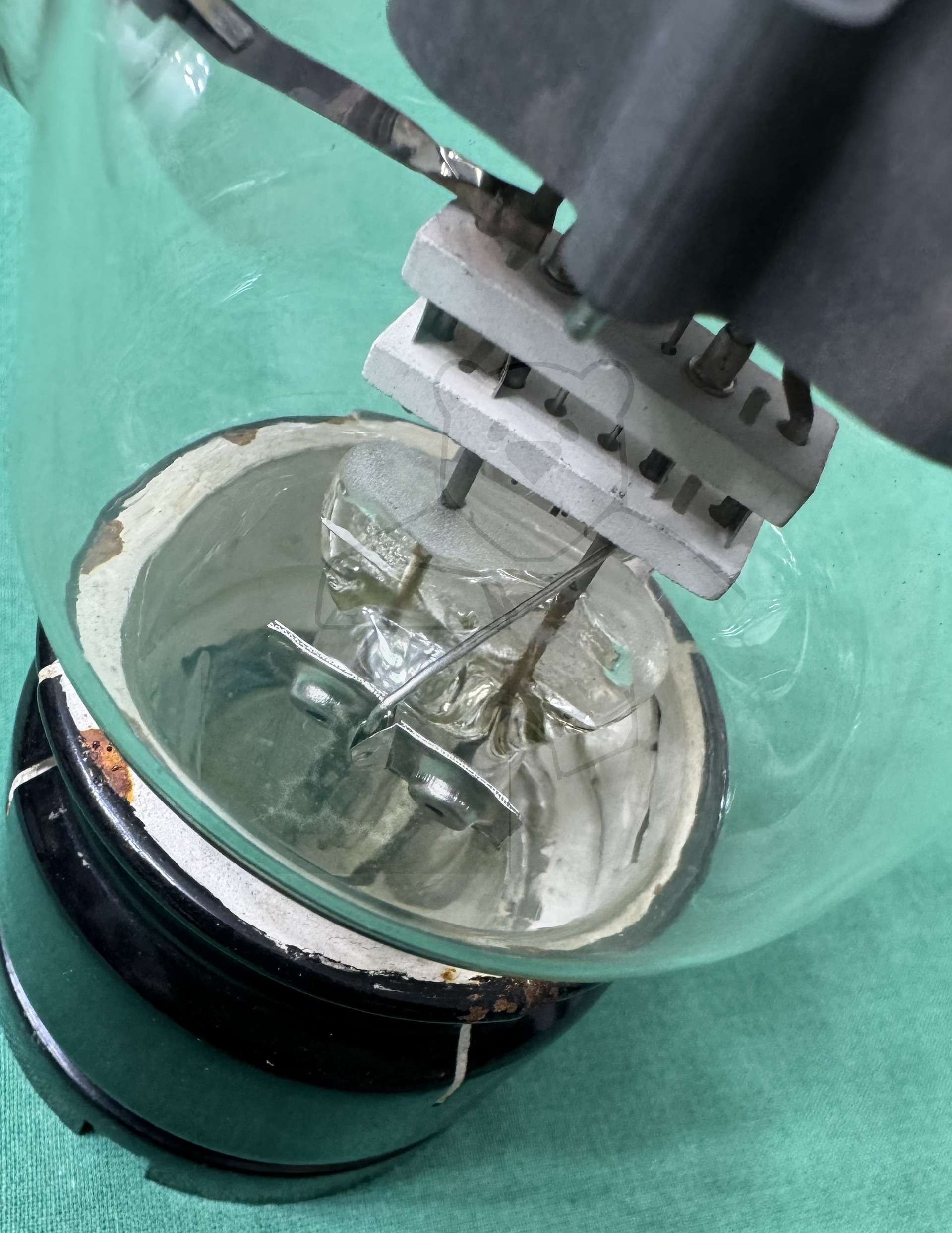

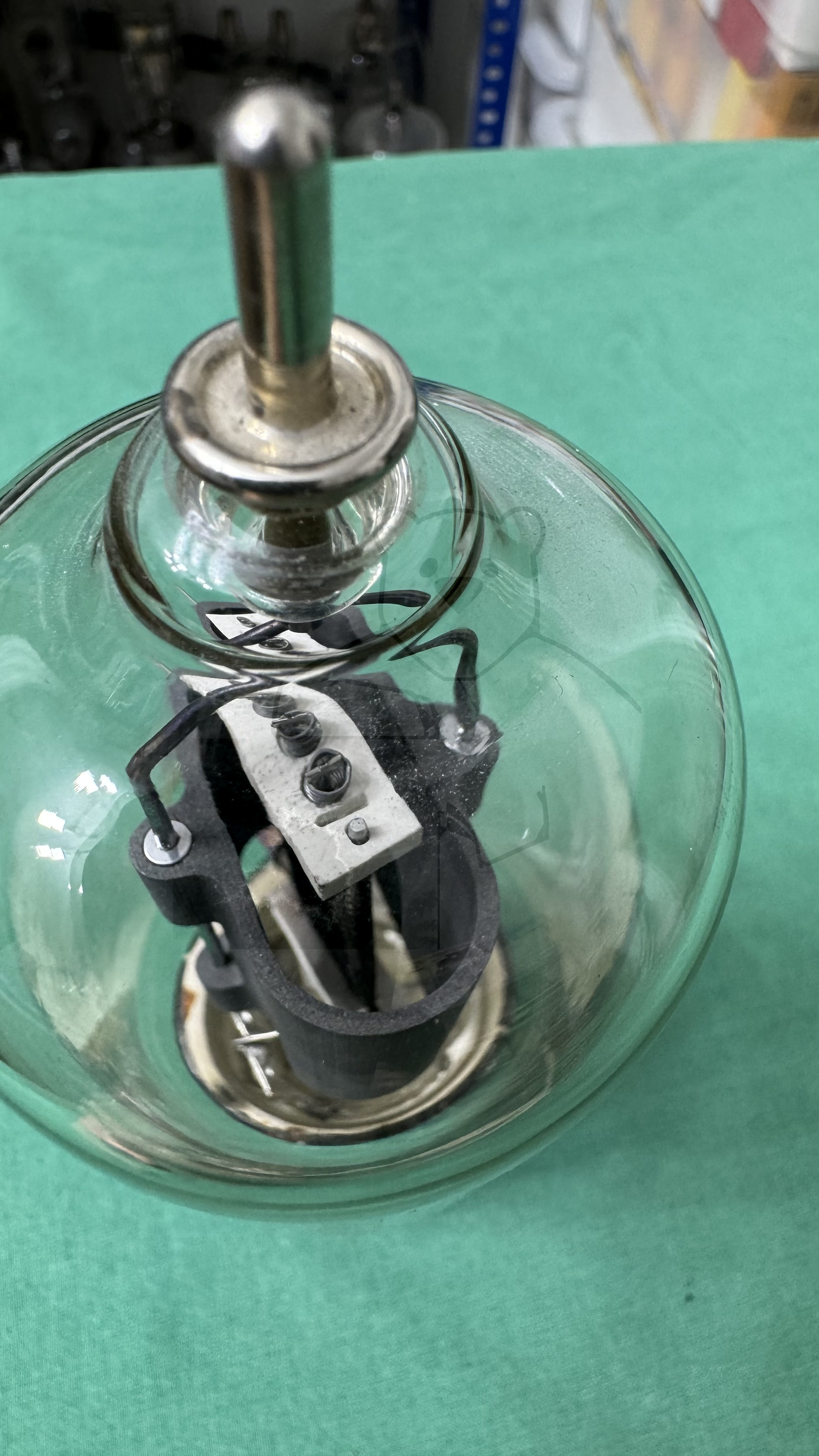

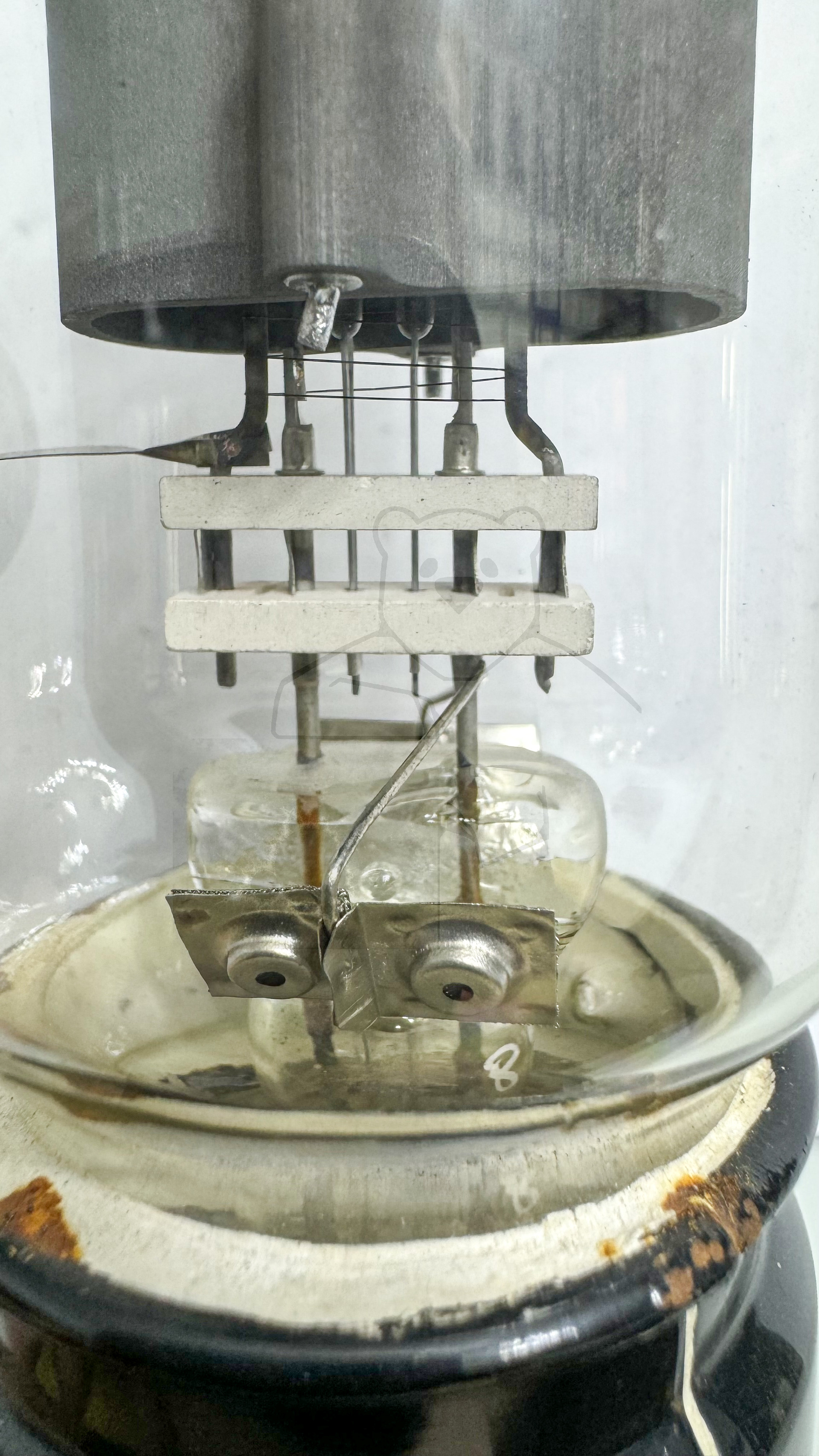

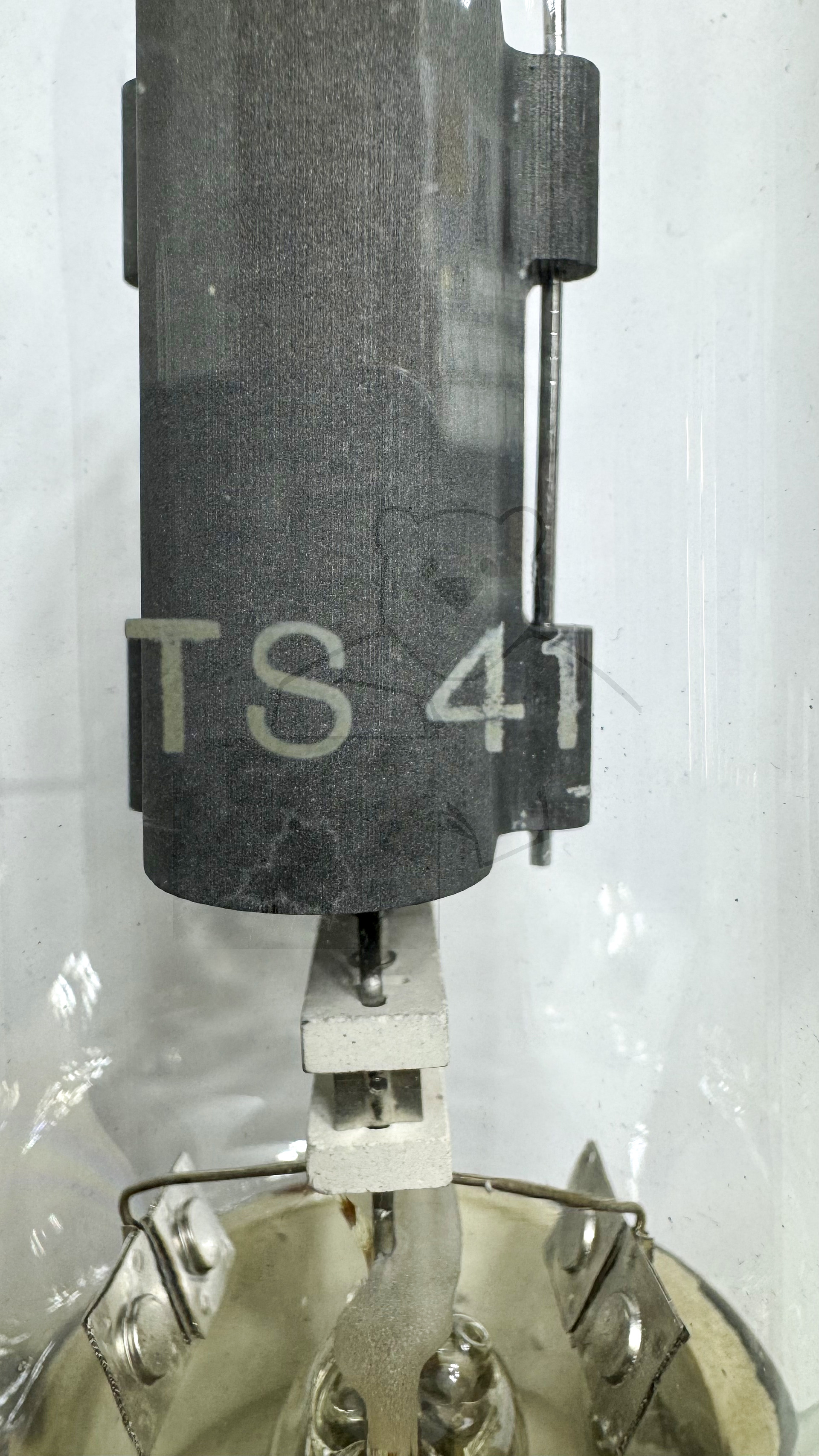

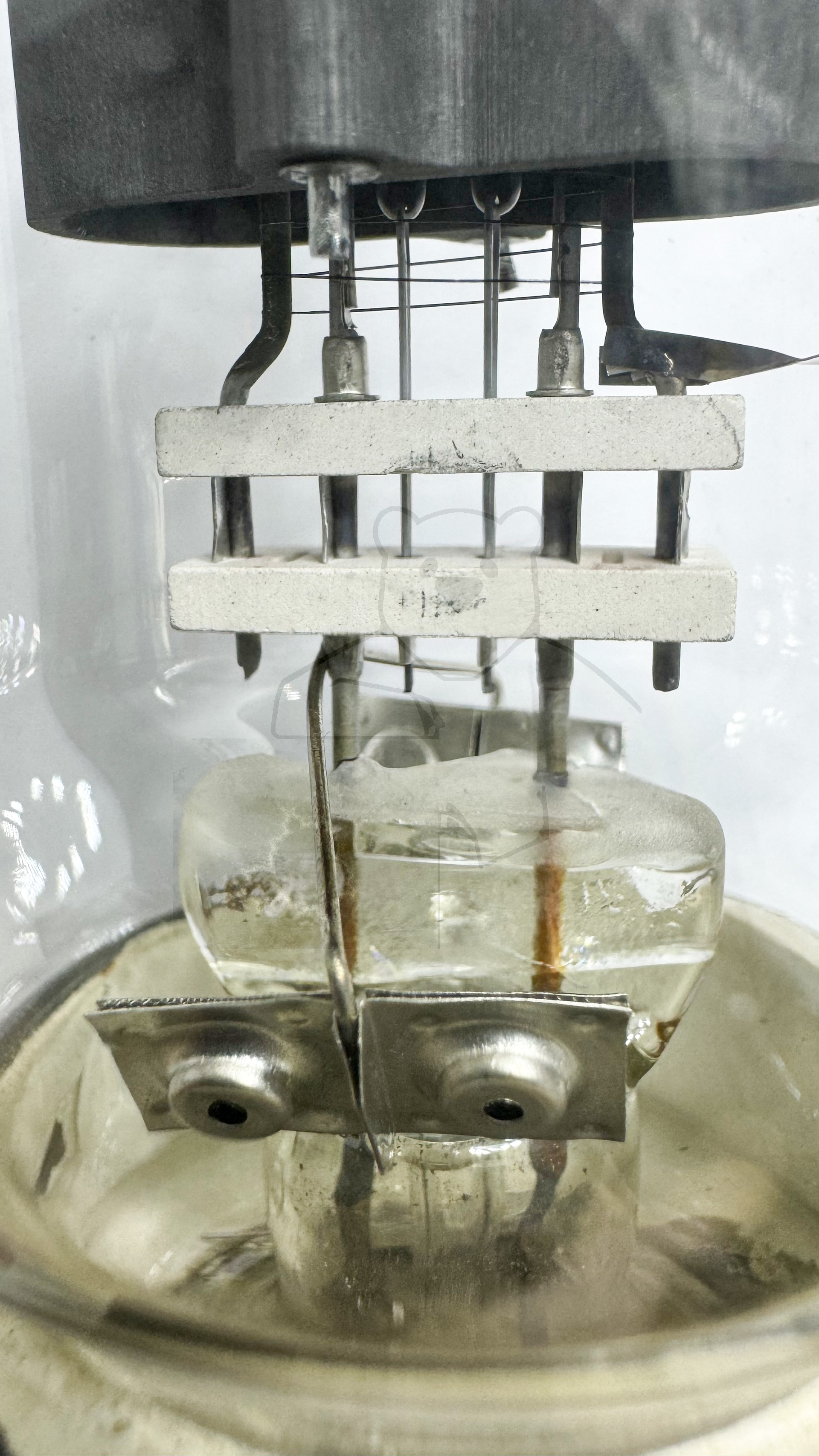

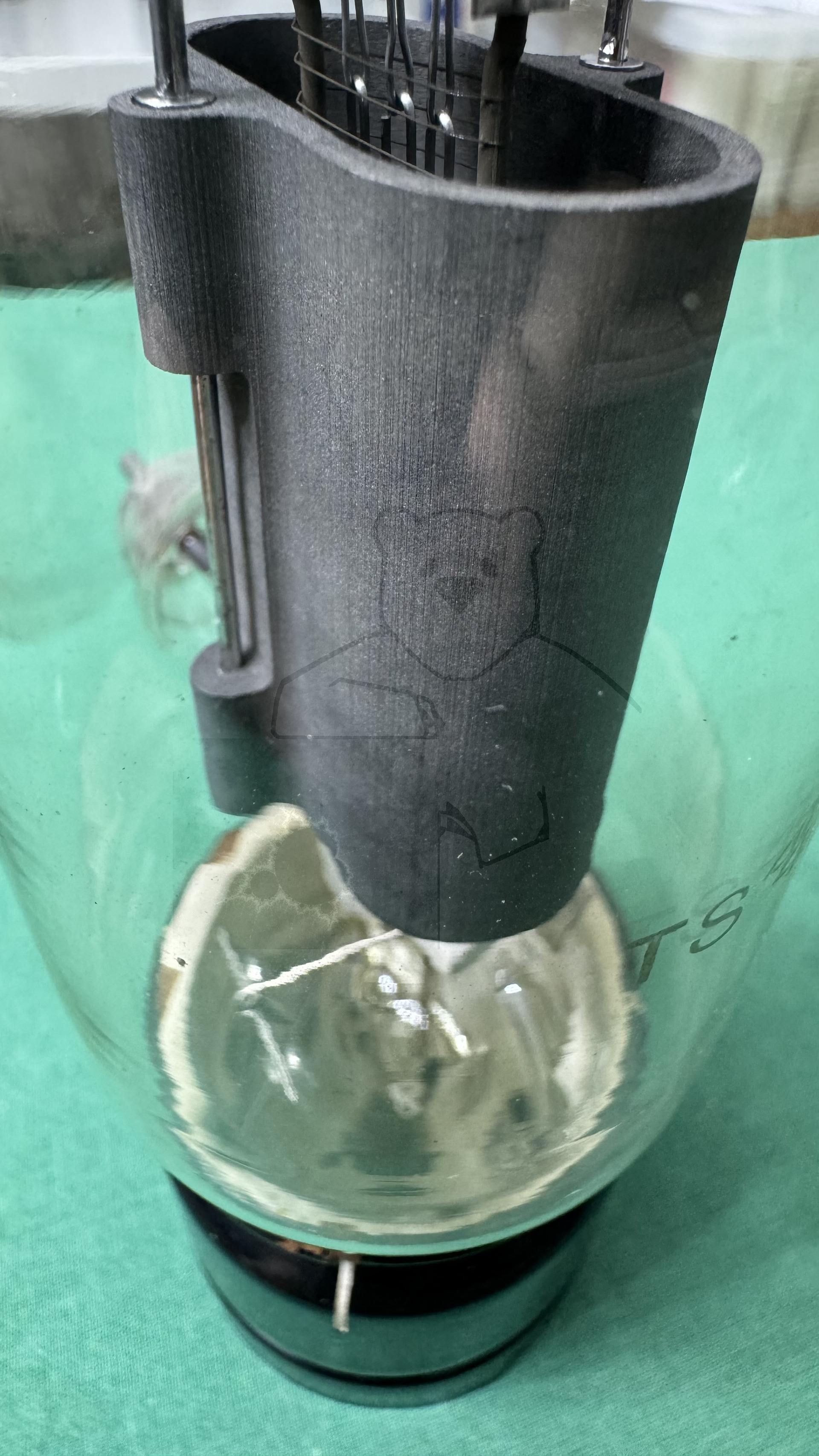

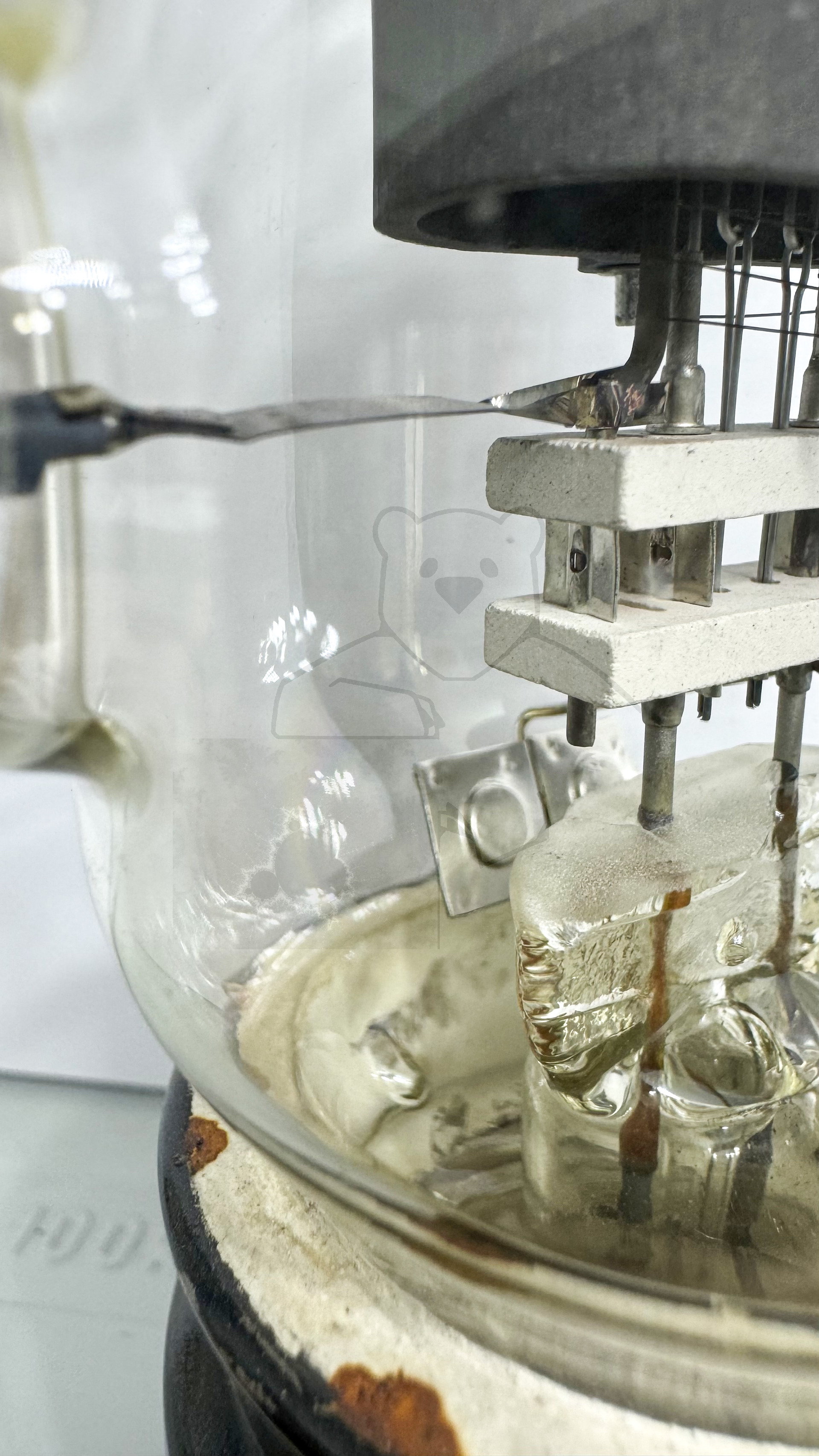

Zusätzliche Informationen	Dies ist die vom WF-Werk produzierte Variante TS41DK, diese verfügt über eine massive Anode aus Graphit. Die zuerst von AEG/GEMA produzierte Variante verfügt jedoch nur über eine graphitierte Anode aus Eisenblech und wurde als → TS41 bezeichnet.
Letzte Änderung	08.02.2023 13:11:25

🔎 Beschreibung der Systeme für die Röhre: TS41DK

	System 1
Kathode	f

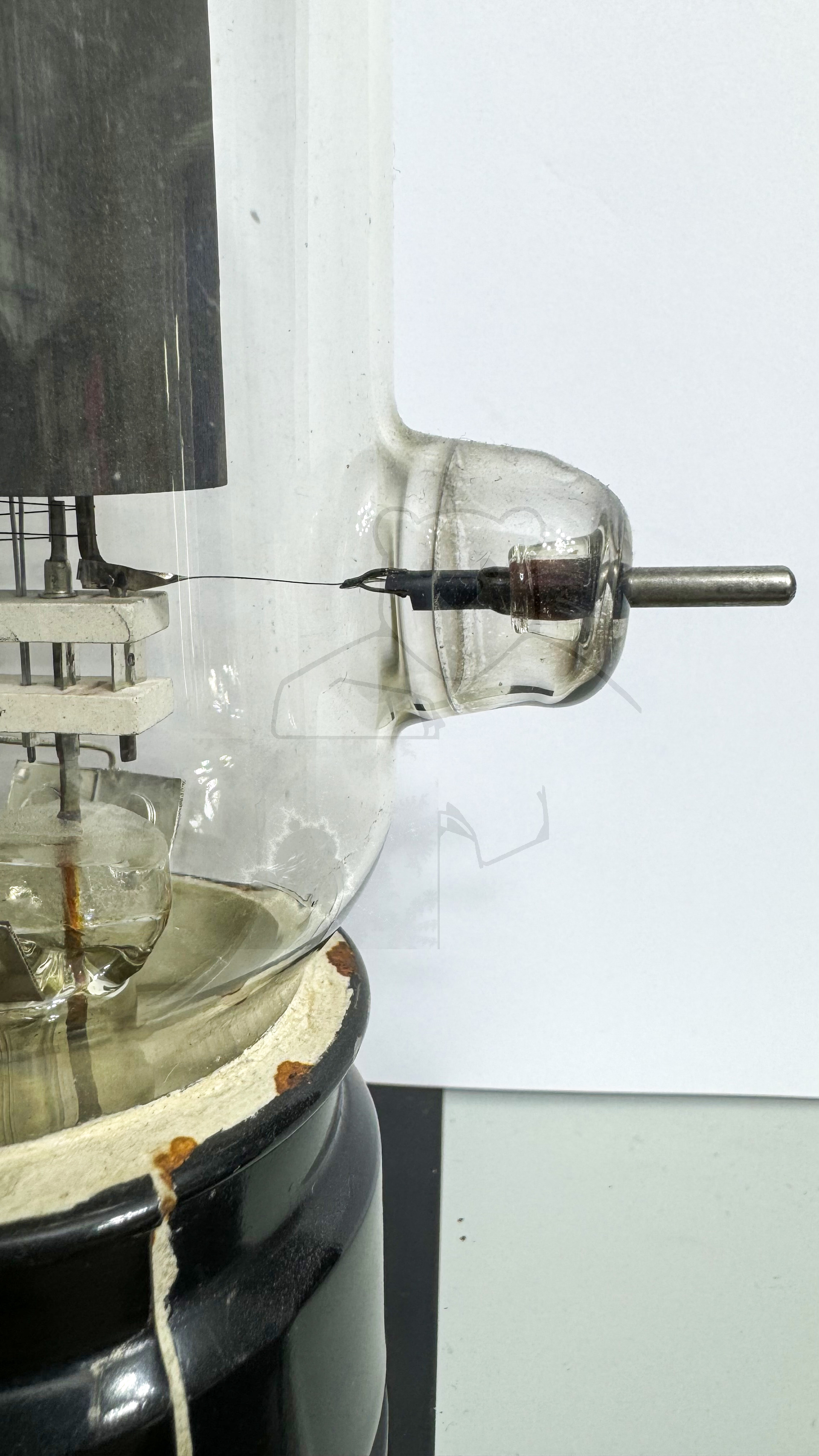

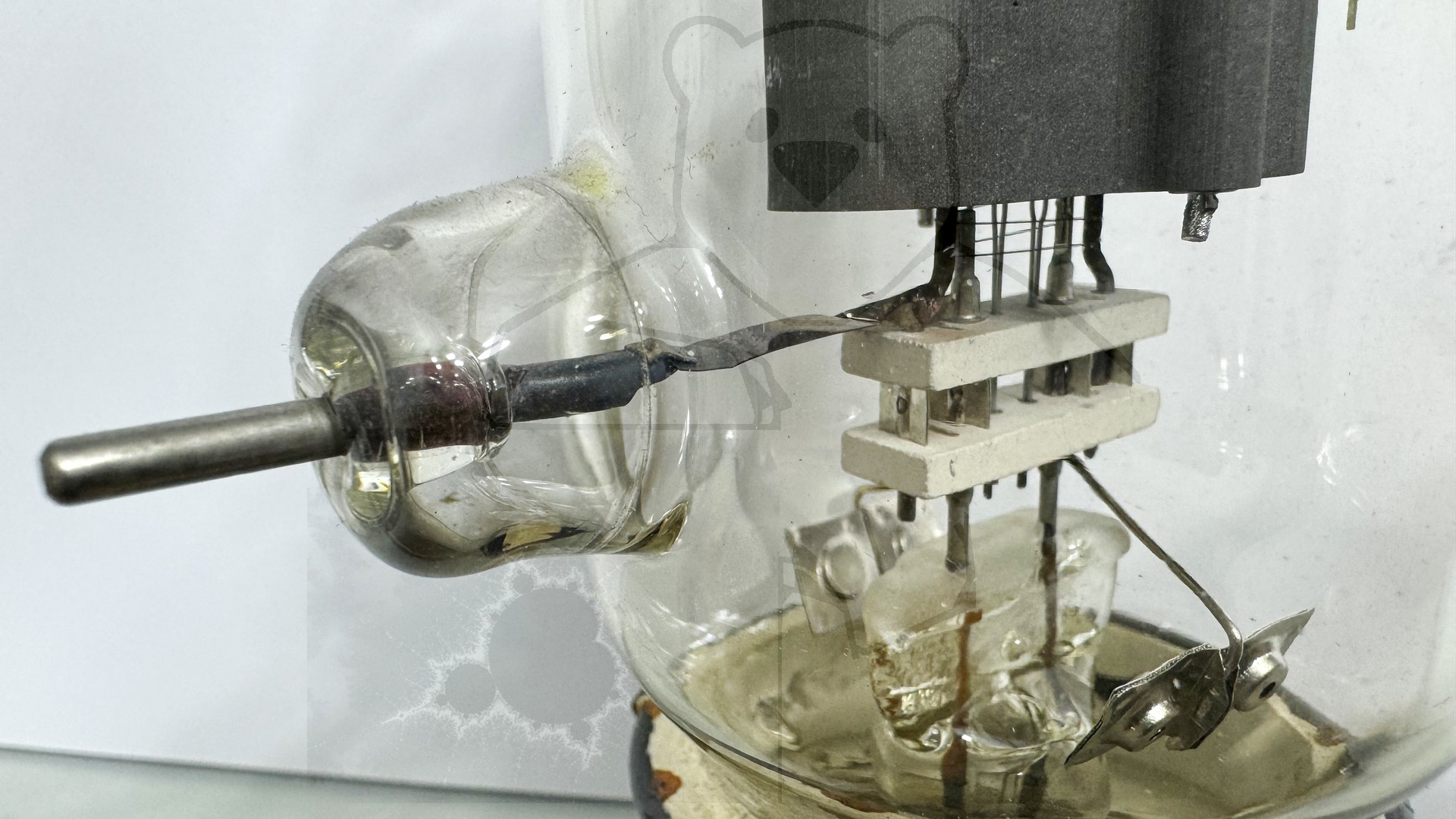

Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

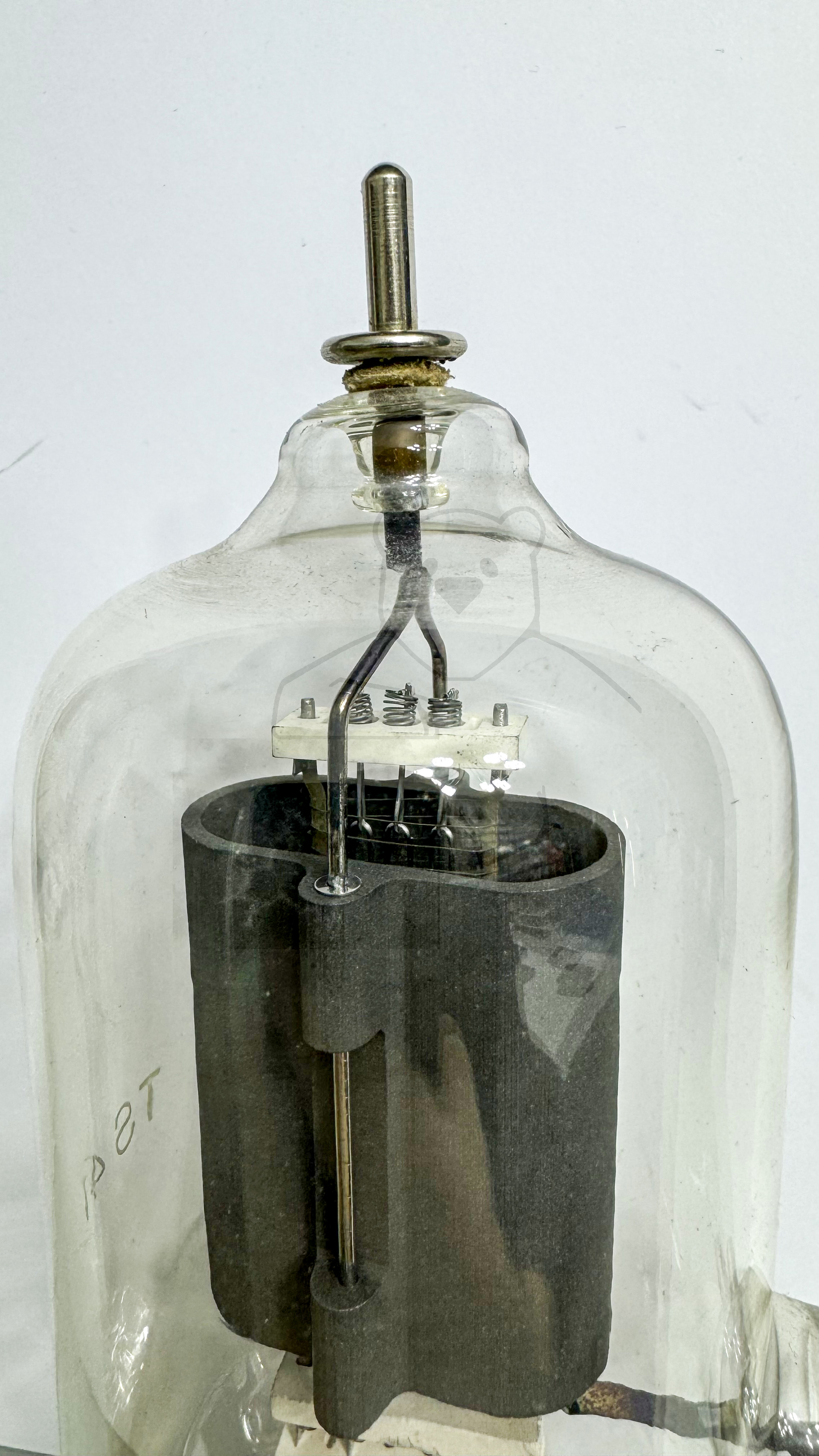

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der TS41DK

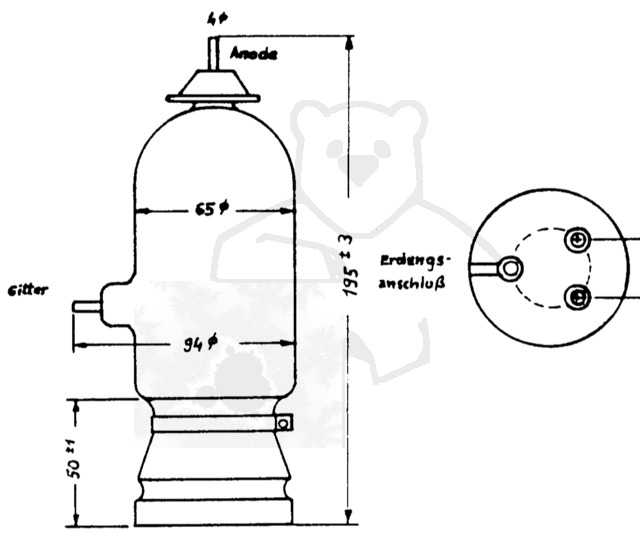

Bildquelle: Gema Datenblatt

🔎 Datenblätter zur Röhre: TS41DK
Datenblatt TS41 AEG.pdf (455 kB)
Datenblatt TS41 Gema [www.tubedata.info].pdf (167 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
