đ Beschreibung der Röhre: RES964 Inventarnummer: 06655
| Name | â RES964 |
| Vergleichsname | â AL1 â E3a III E408N E443H â L496D LK4110 P4100 â PP4101 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | Das Röhrensystem entspricht der â AL1 |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | yso |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44a |
đ Beschreibung der Systeme fĂŒr die Röhre: RES964
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | 5 |
| Gitter 3 | Mittelanzapfung Heizfaden |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RES964
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RES964
Datenblatt RES964 Telefunken Version 1.pdf (182 kB)
Datenblatt RES964 Telefunken Version 2 [www.tubedata.info].pdf (170 kB)
Pruefkarte RES964 - Neuberger RPM370 Roehrenmessgeraet.pdf (182 kB)
Pruefkarte RES964 L496D PP4101 E443N - Funke W19 Roehrenpruefer.pdf (148 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RES964

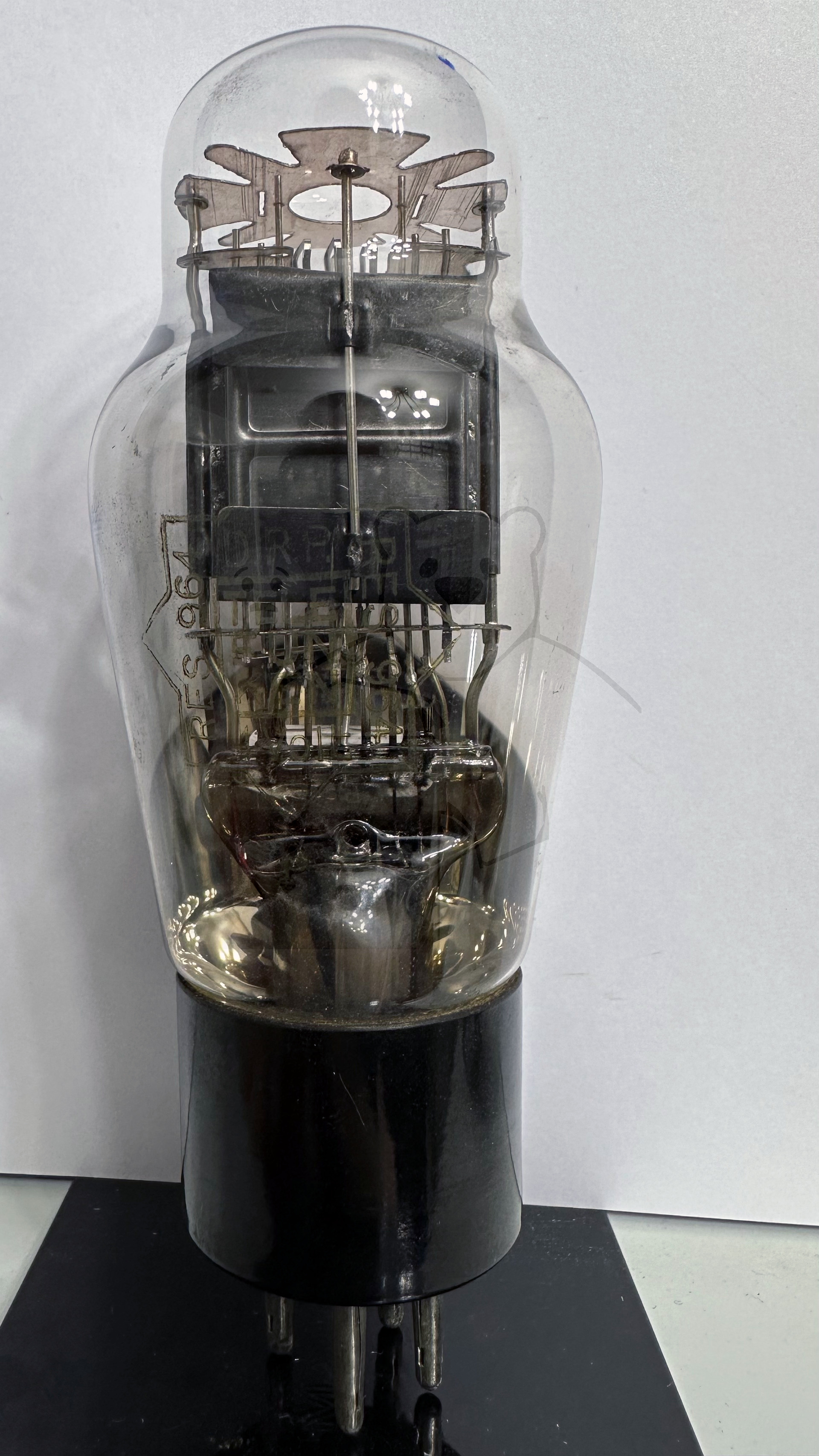

Röhre RES964 #6655 Bild 1

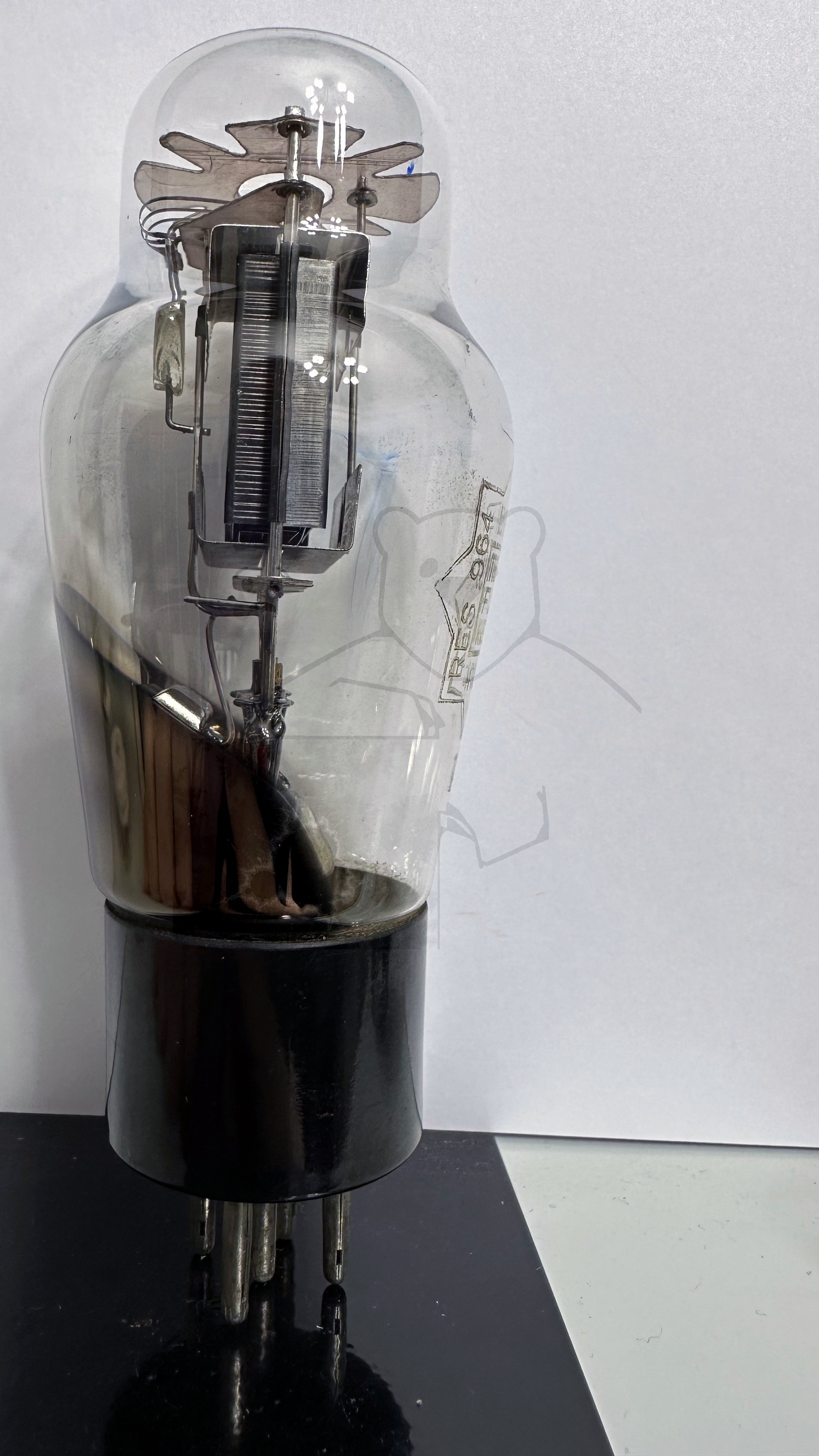

Röhre RES964 #6655 Bild 2

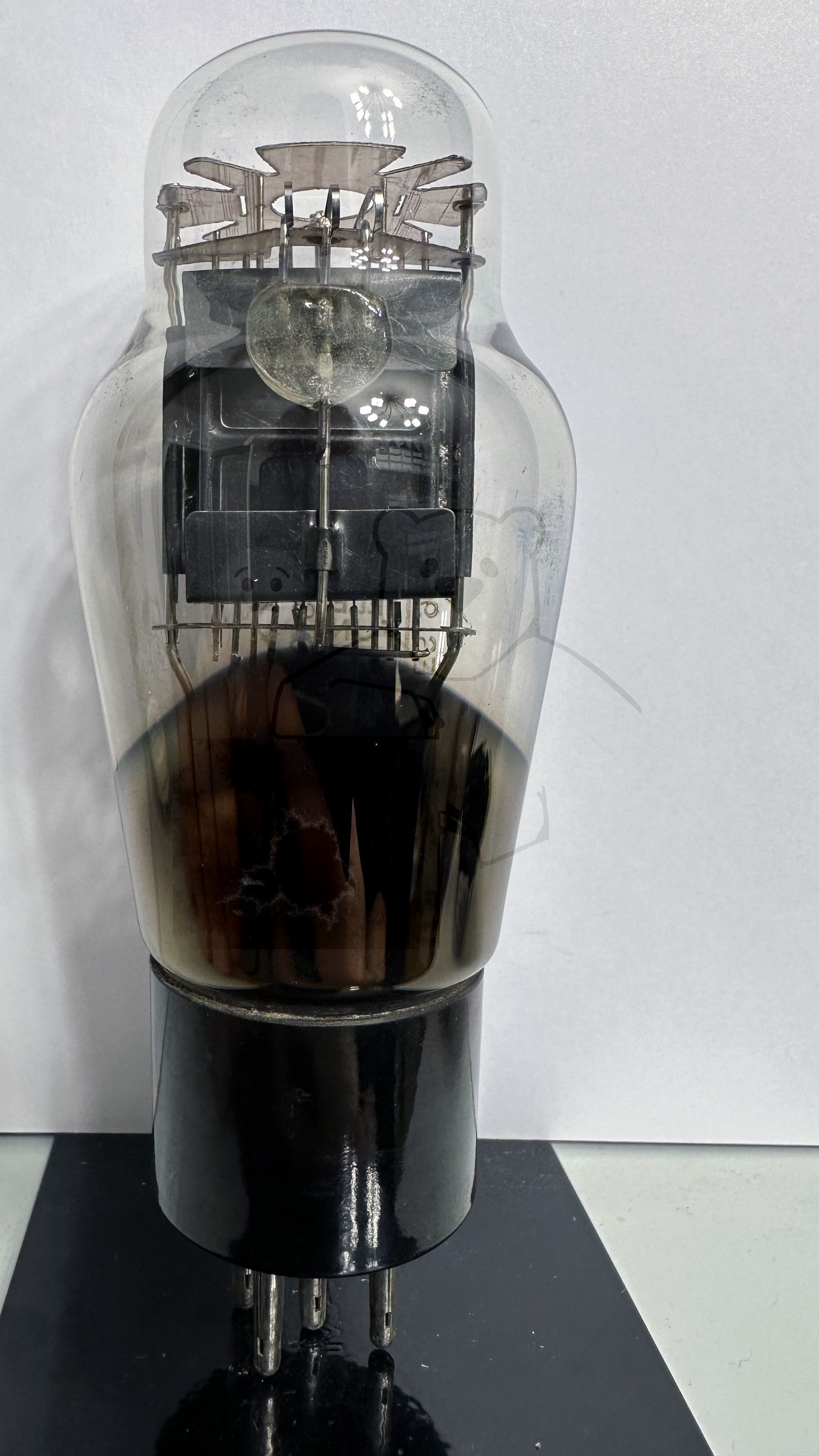

Röhre RES964 #6655 Bild 3
Röhre RES964 #6655 Bild 4

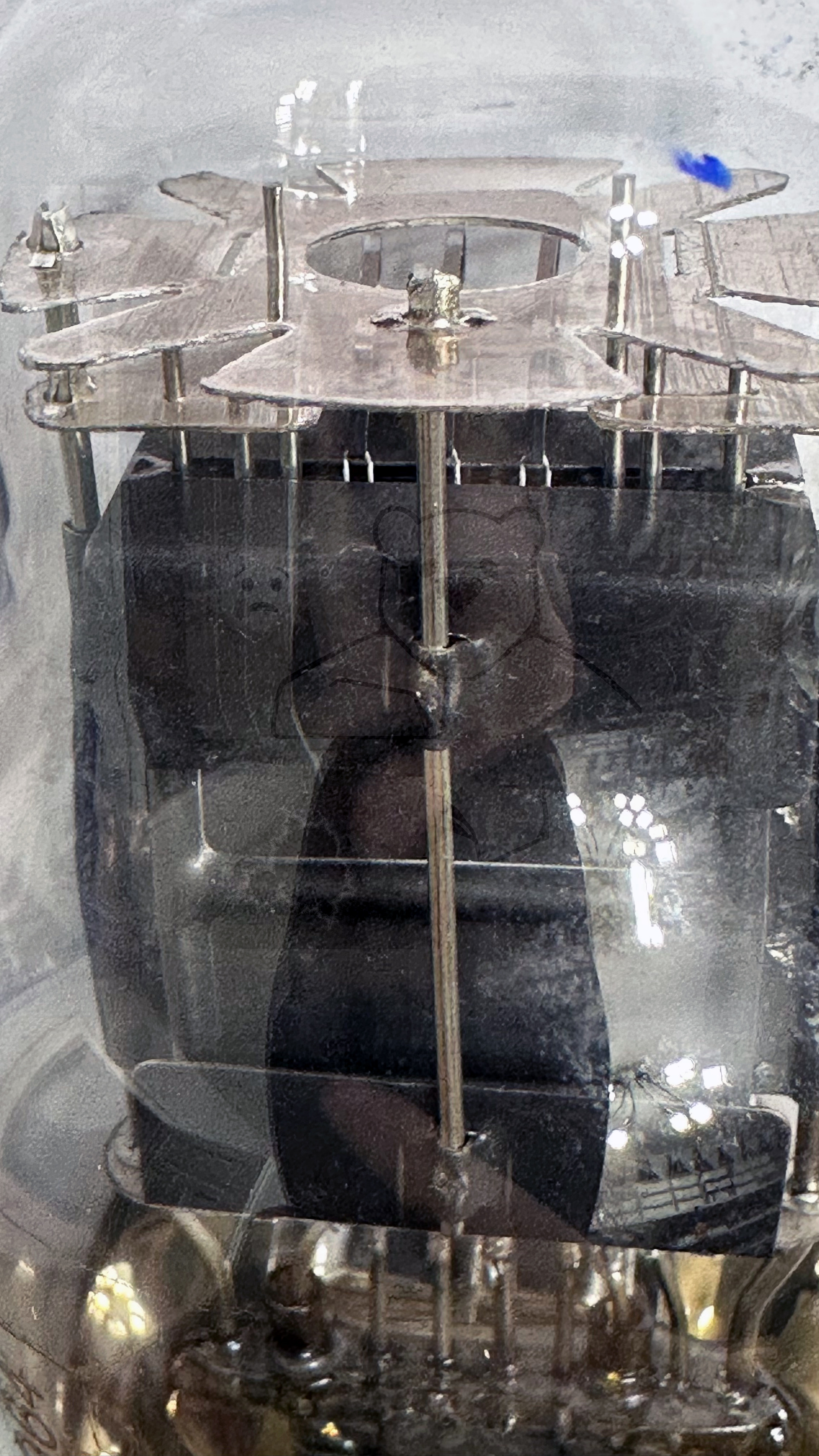

Röhre RES964 #6655 Bild 5
