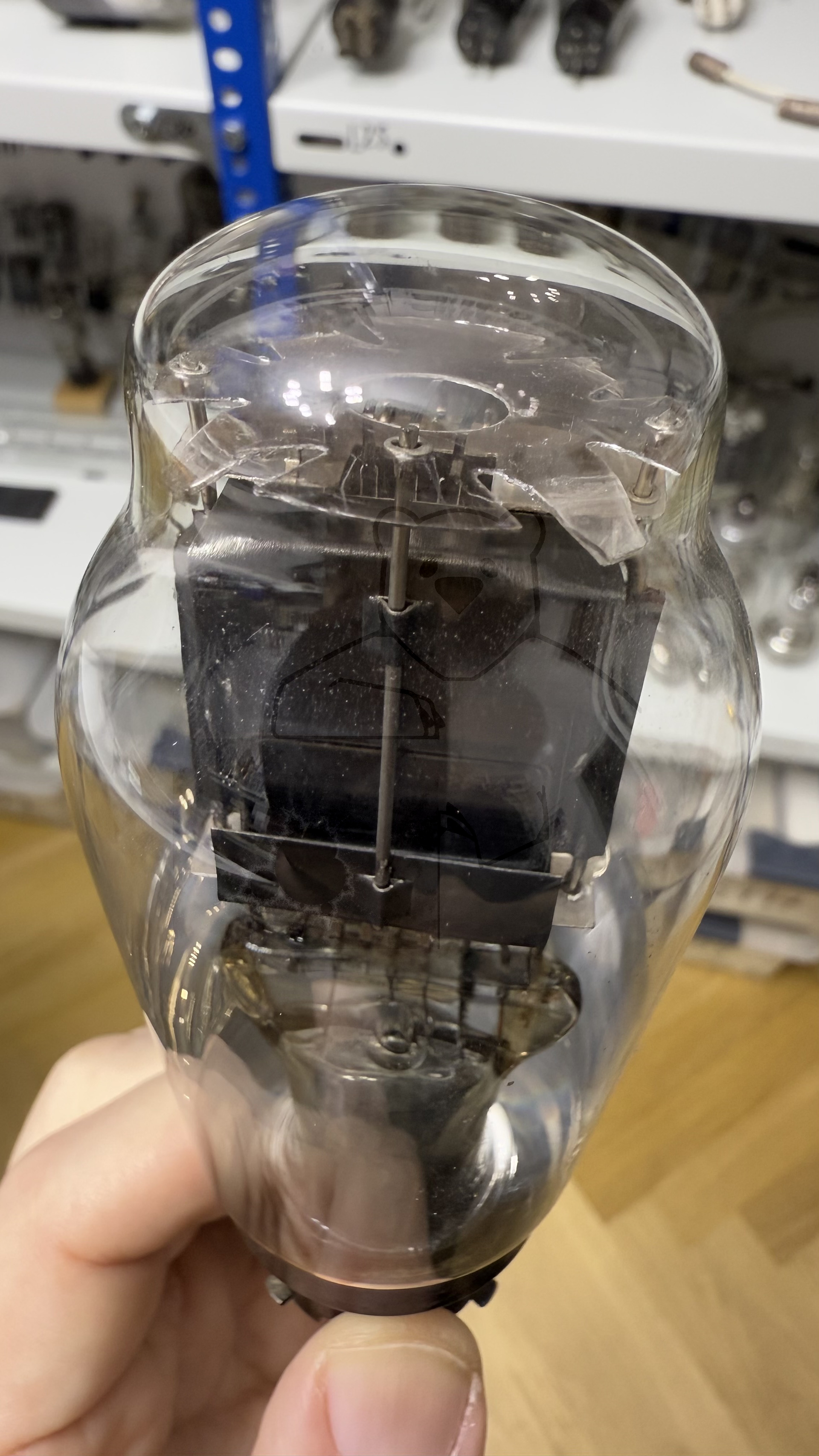

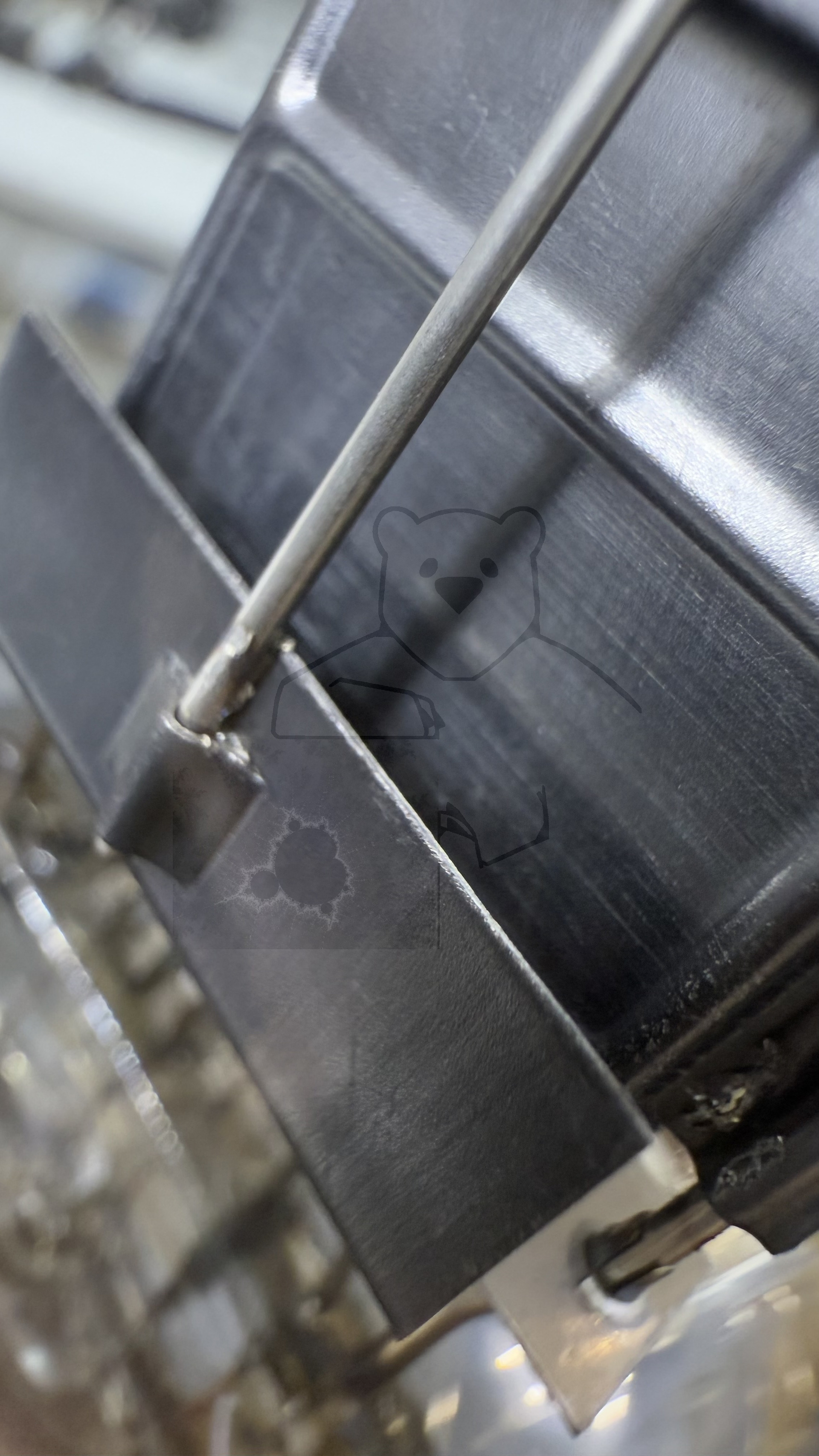

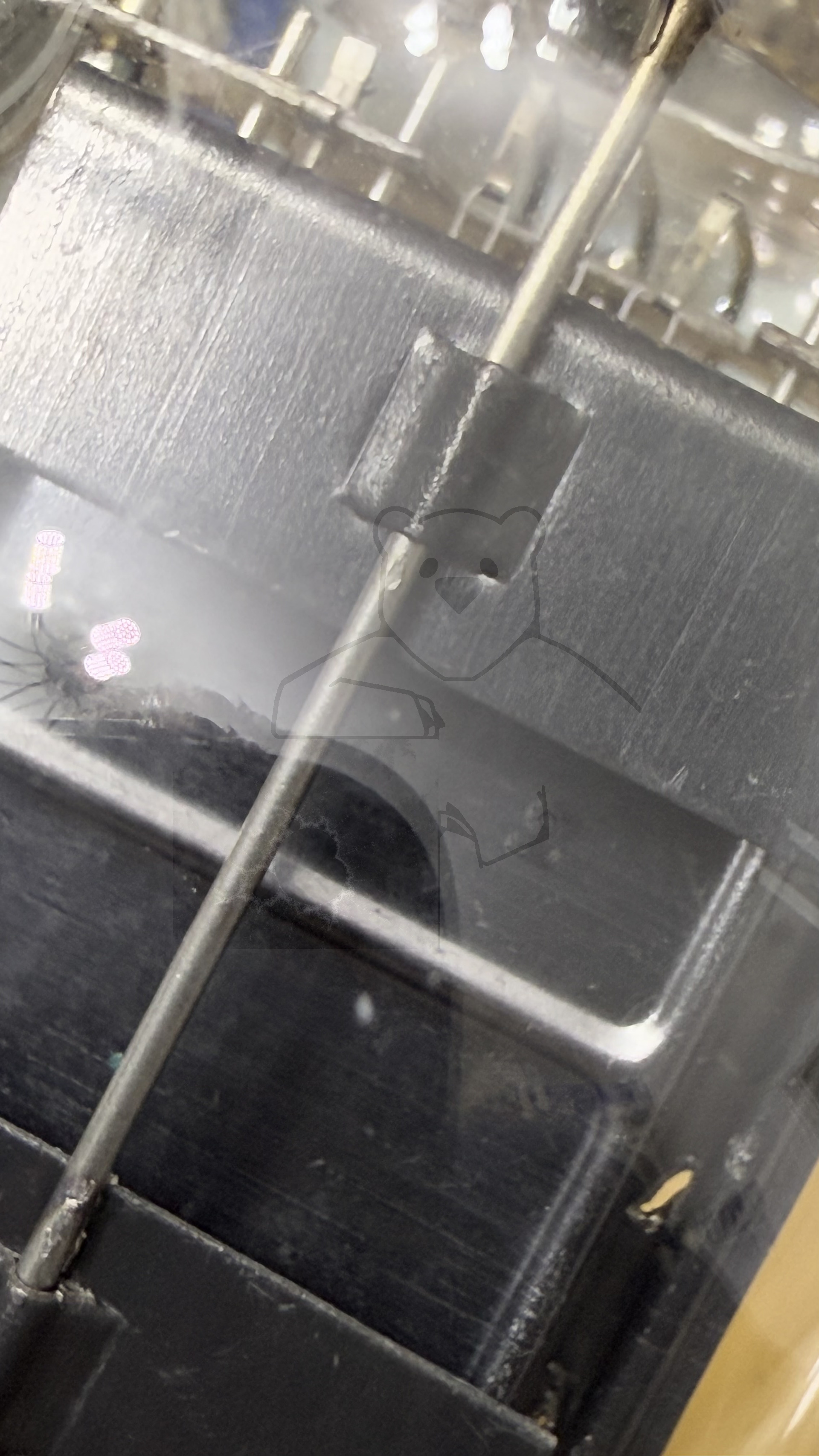

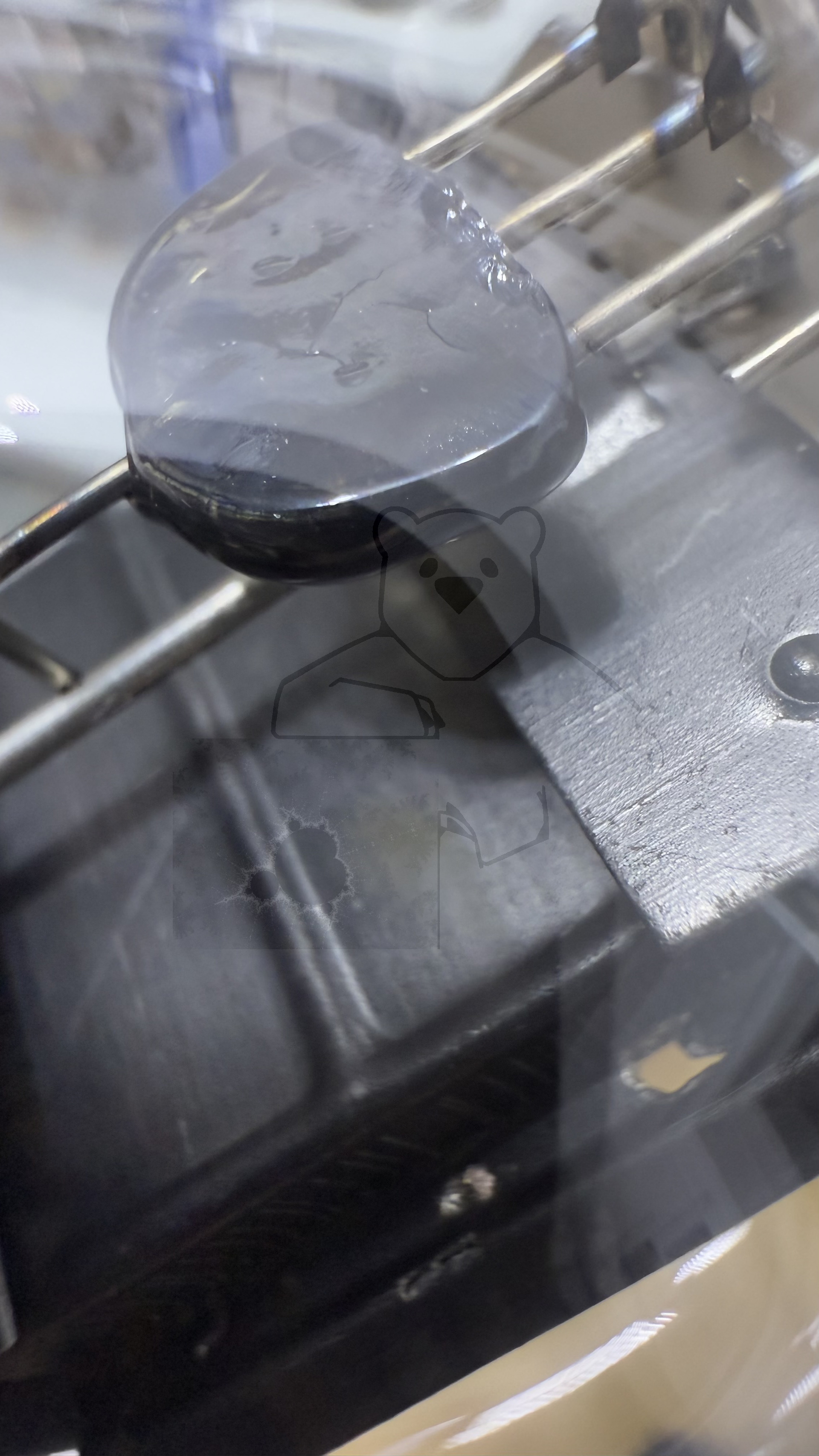

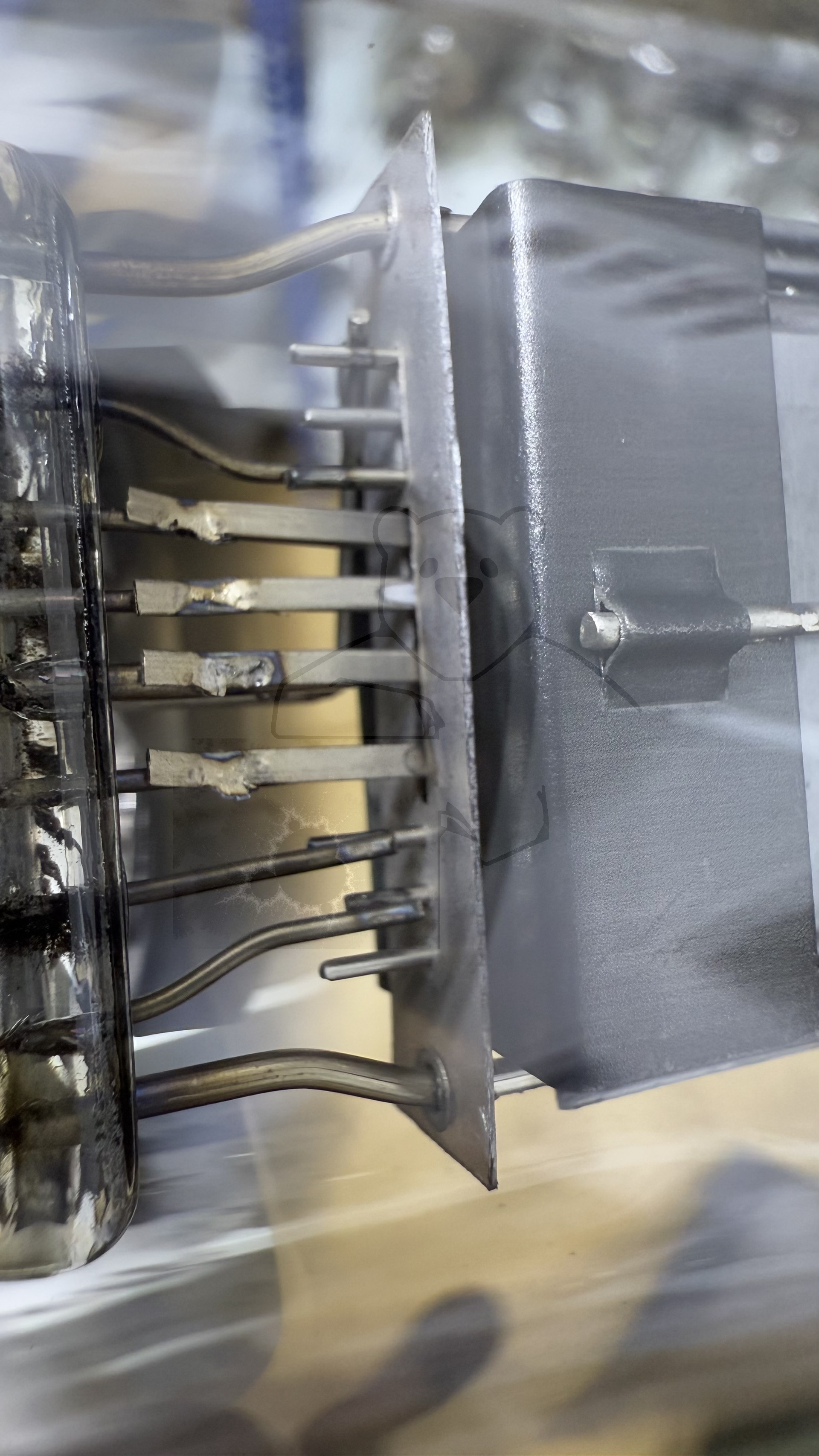

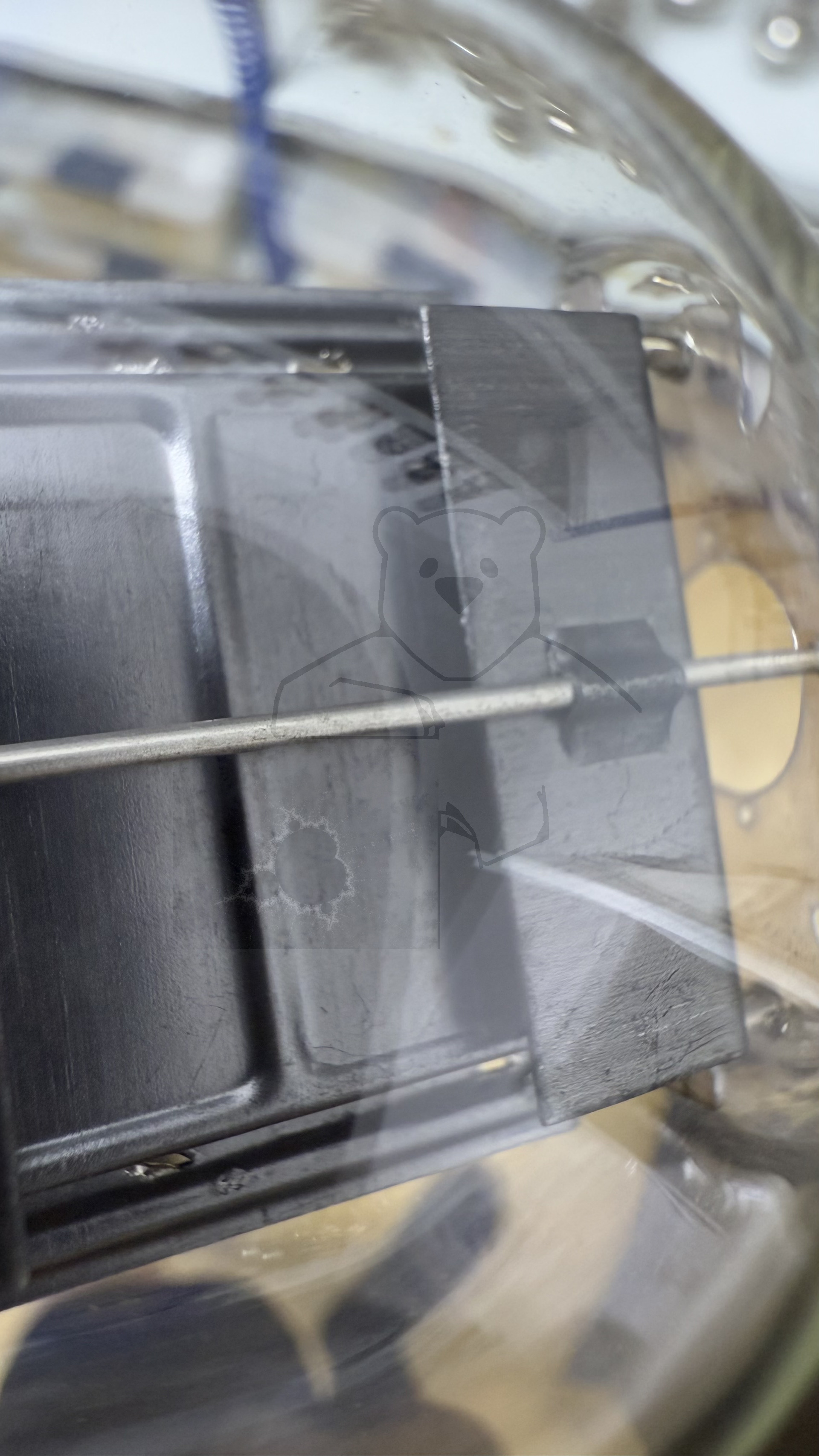

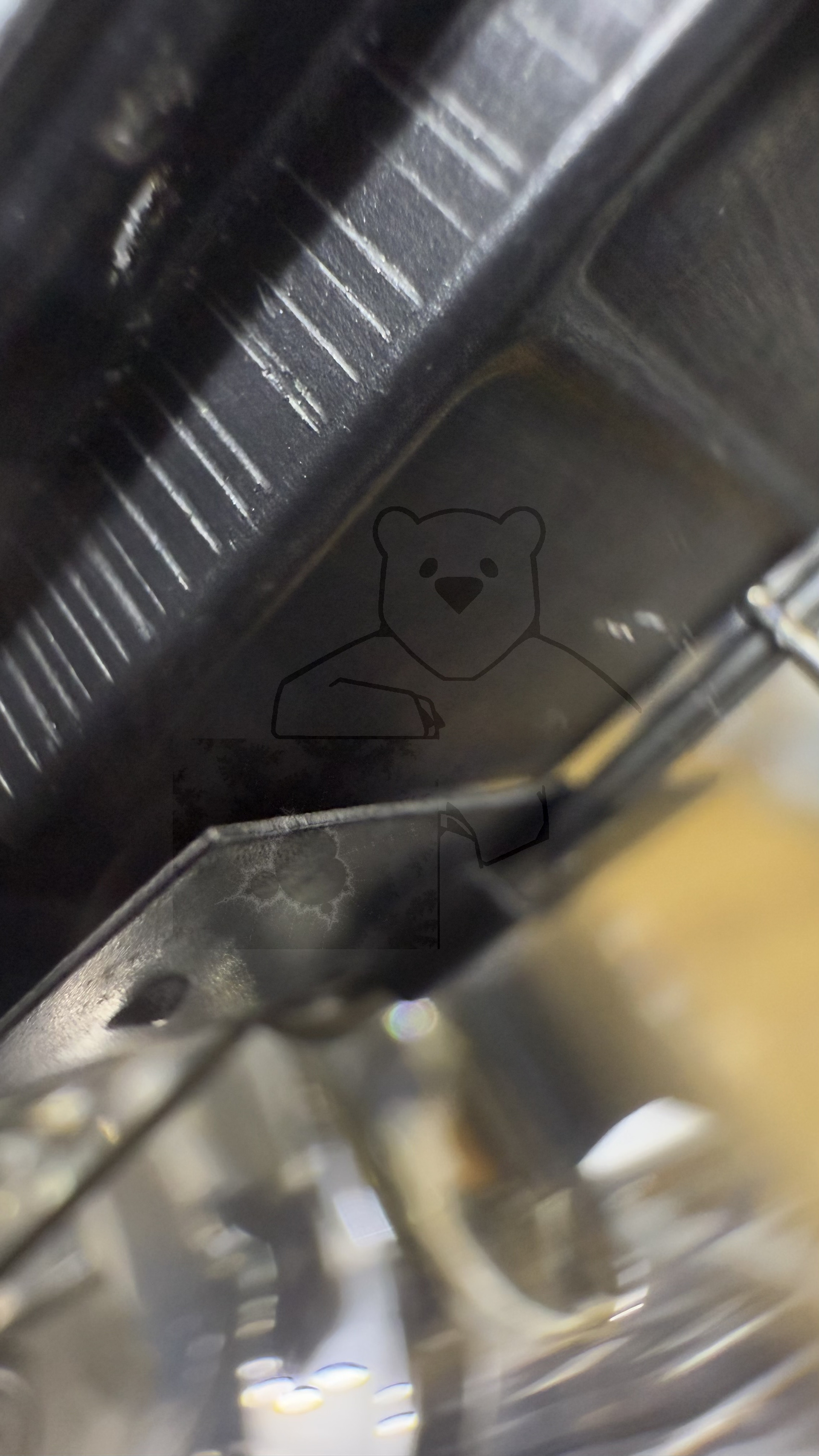

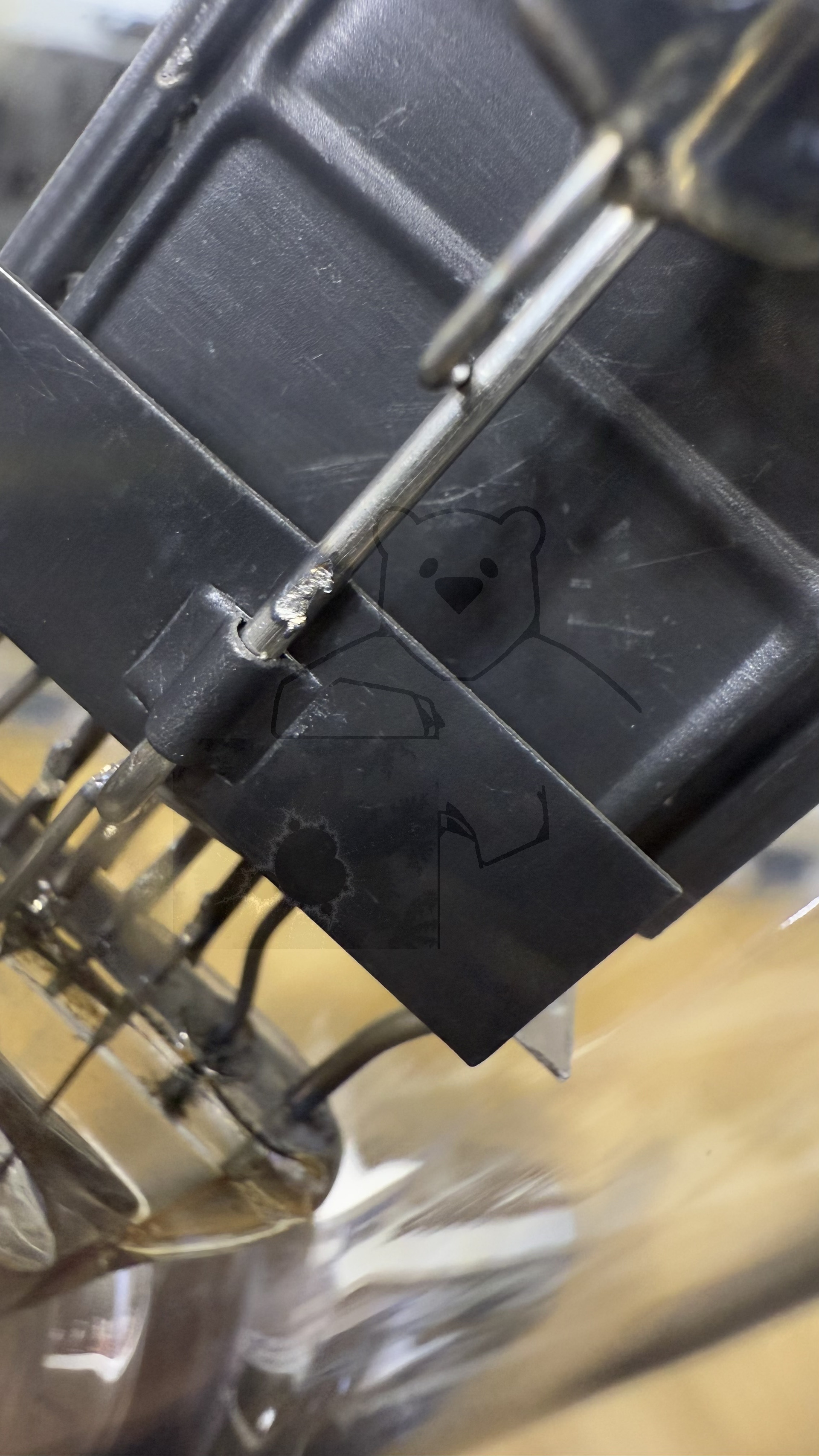

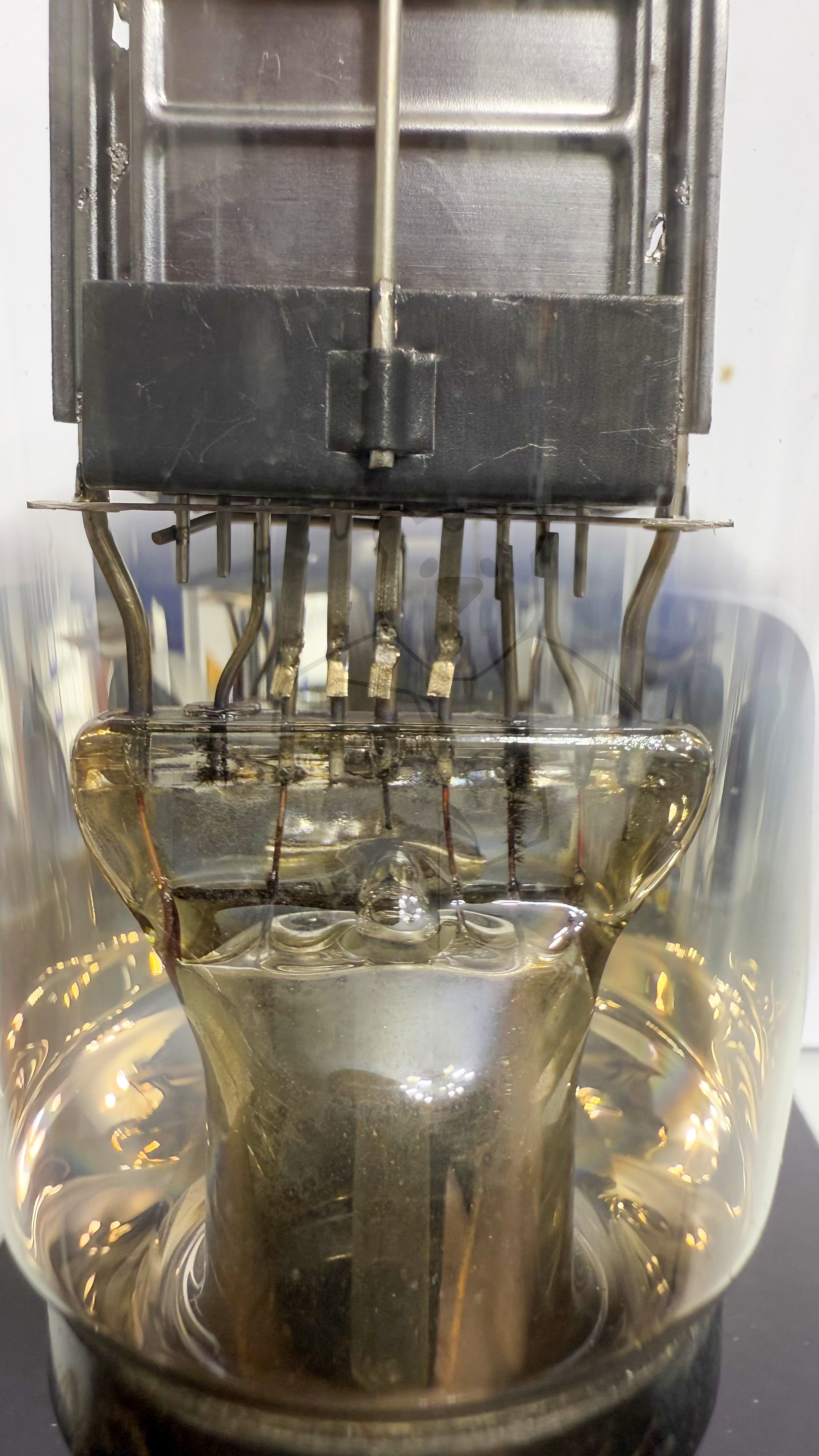

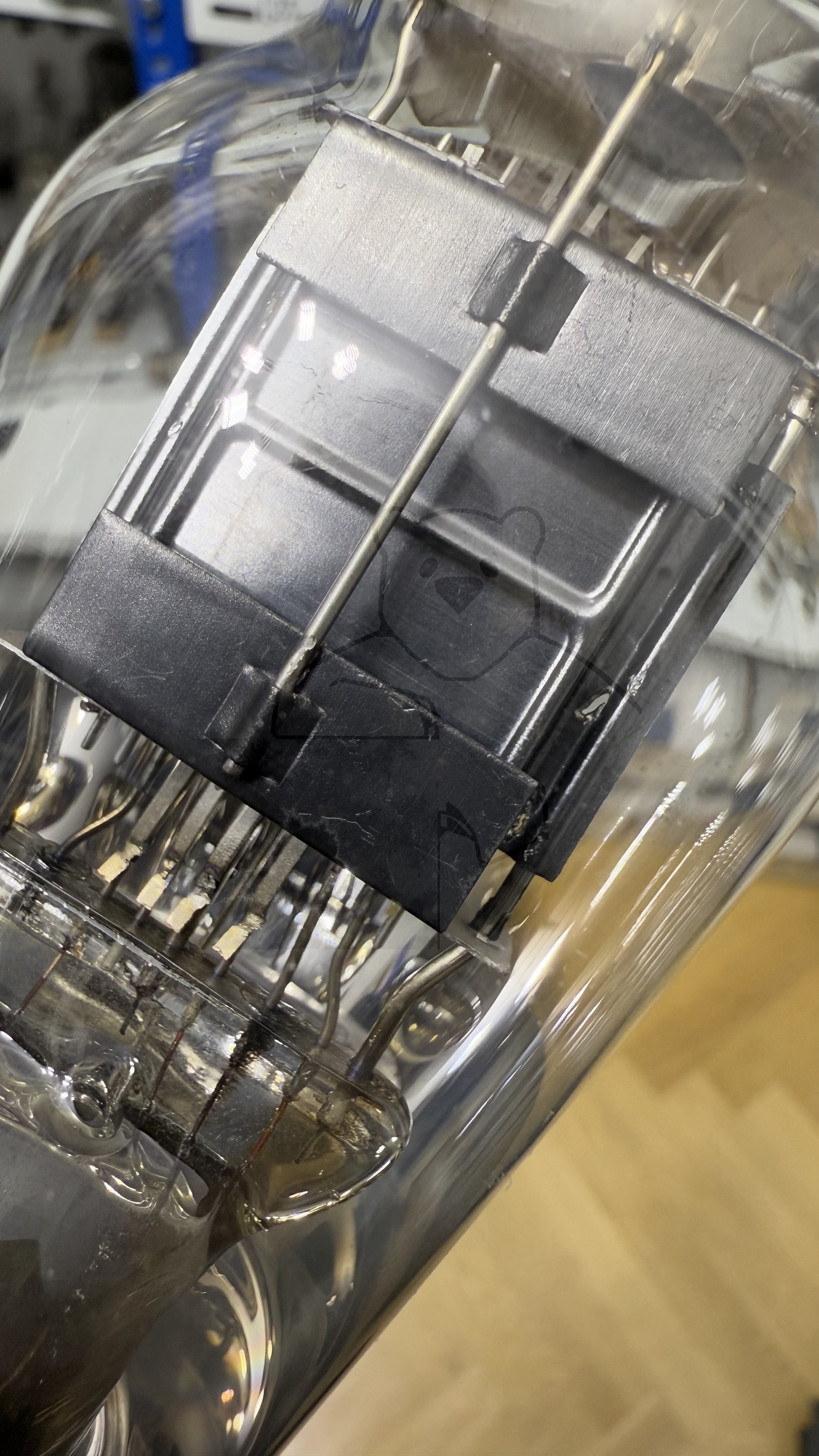

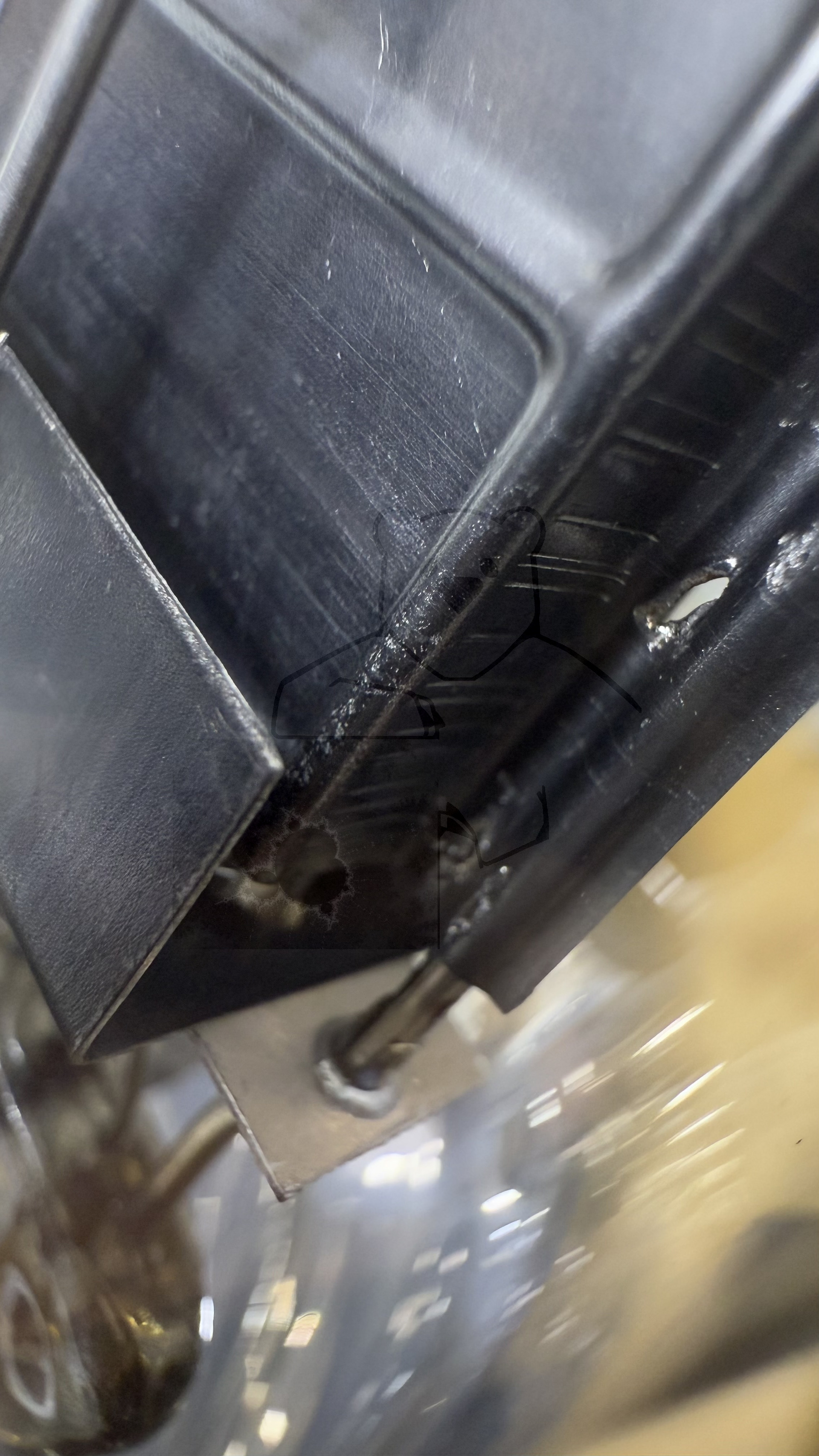

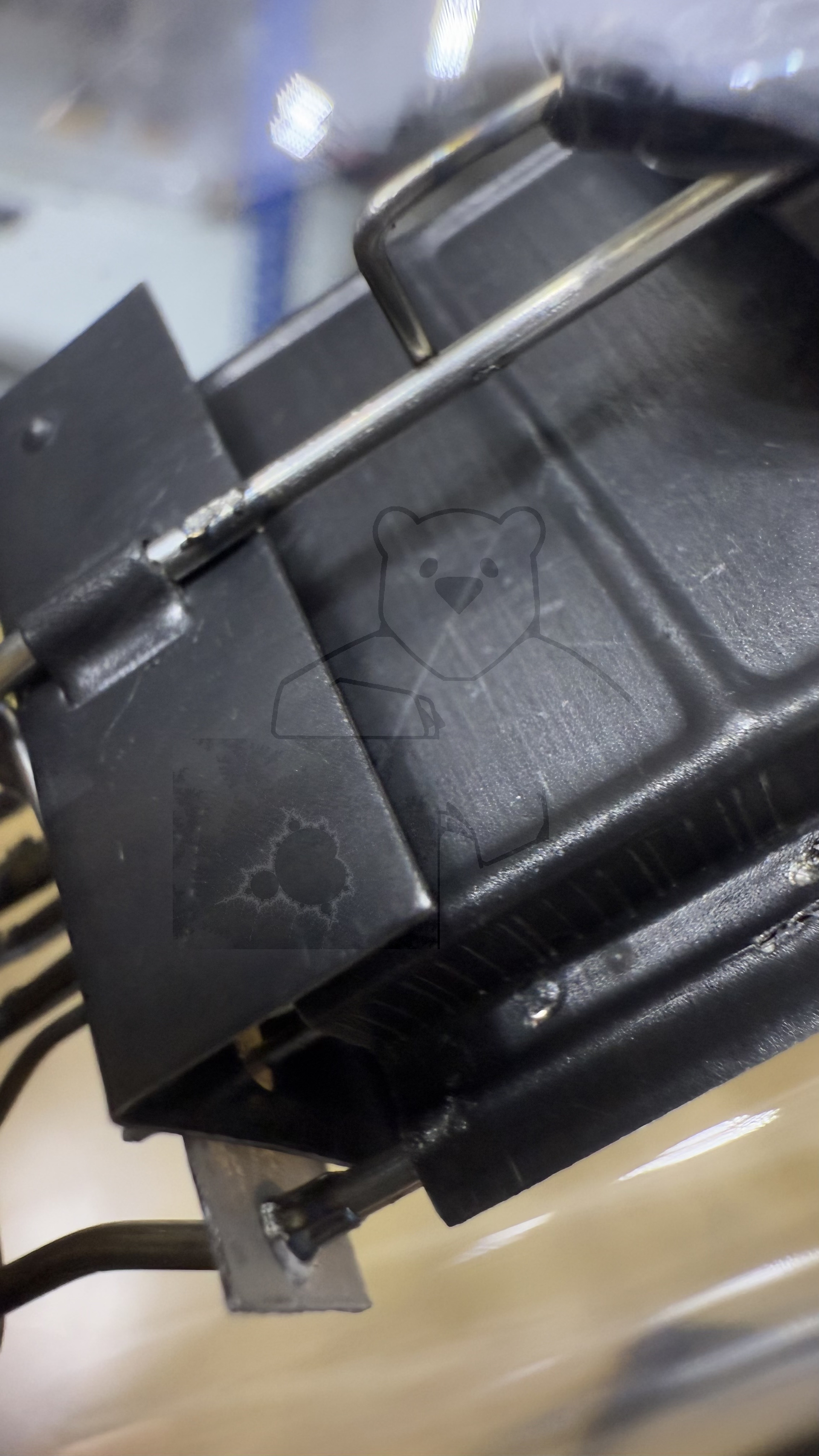

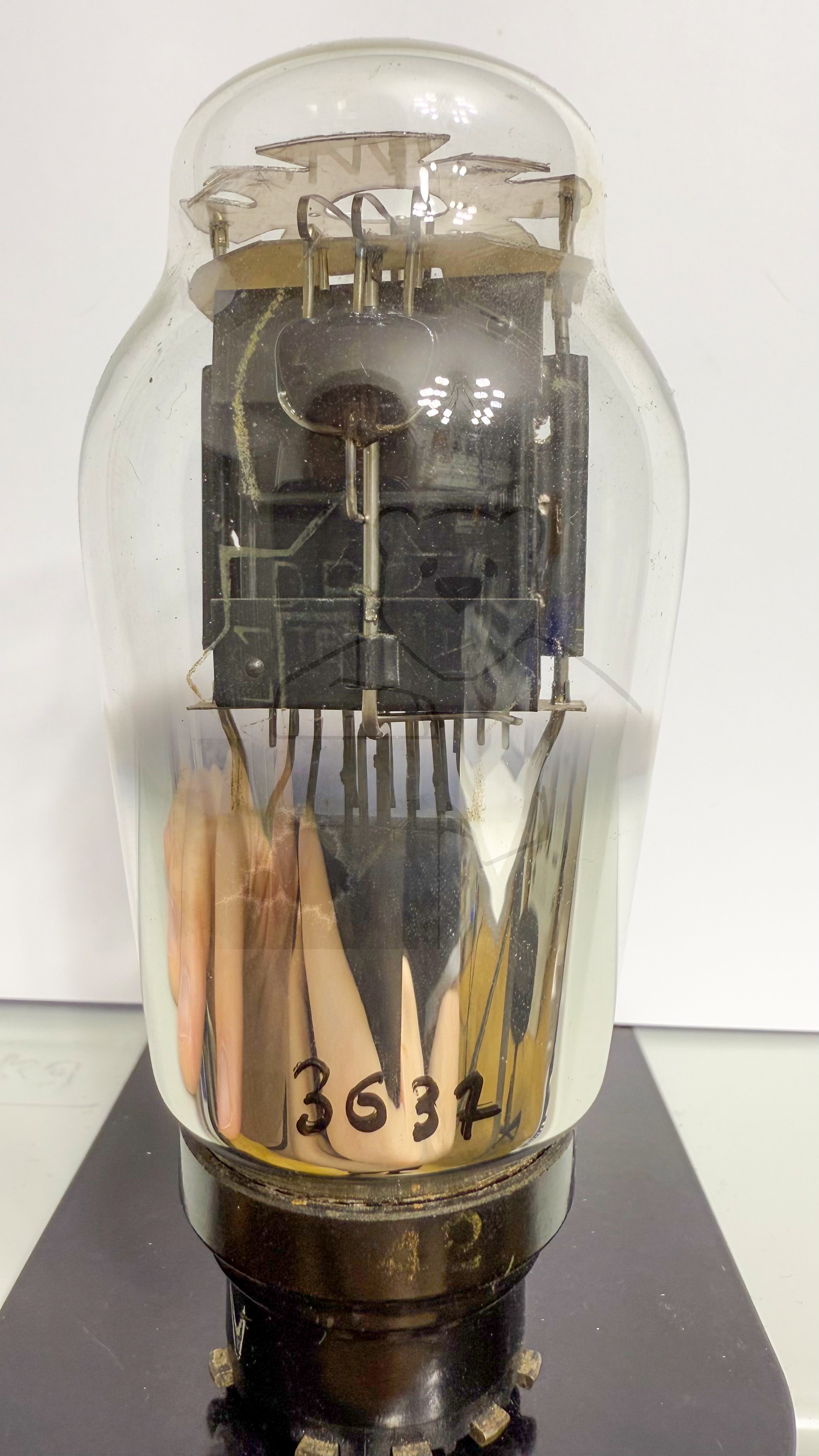

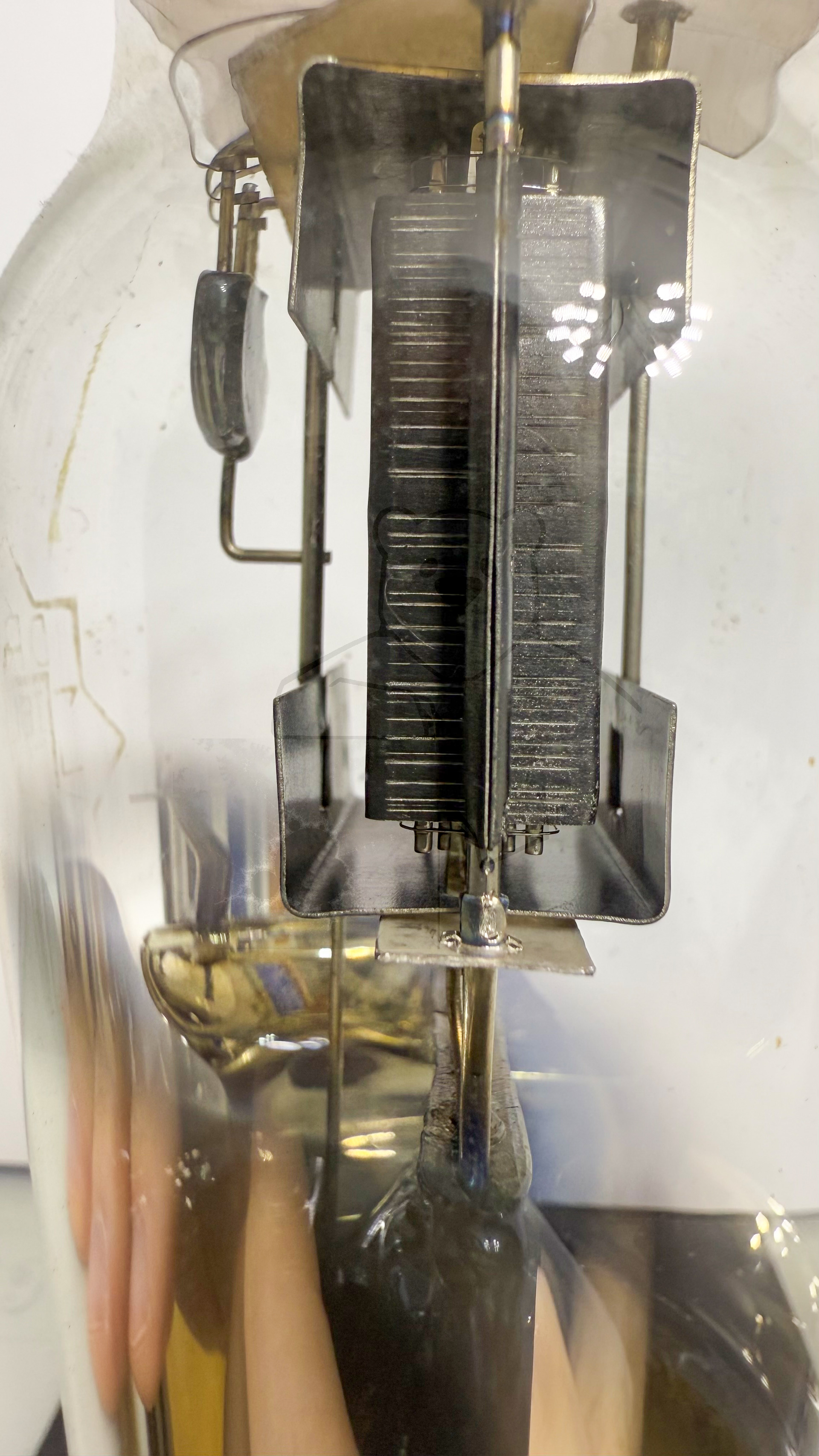

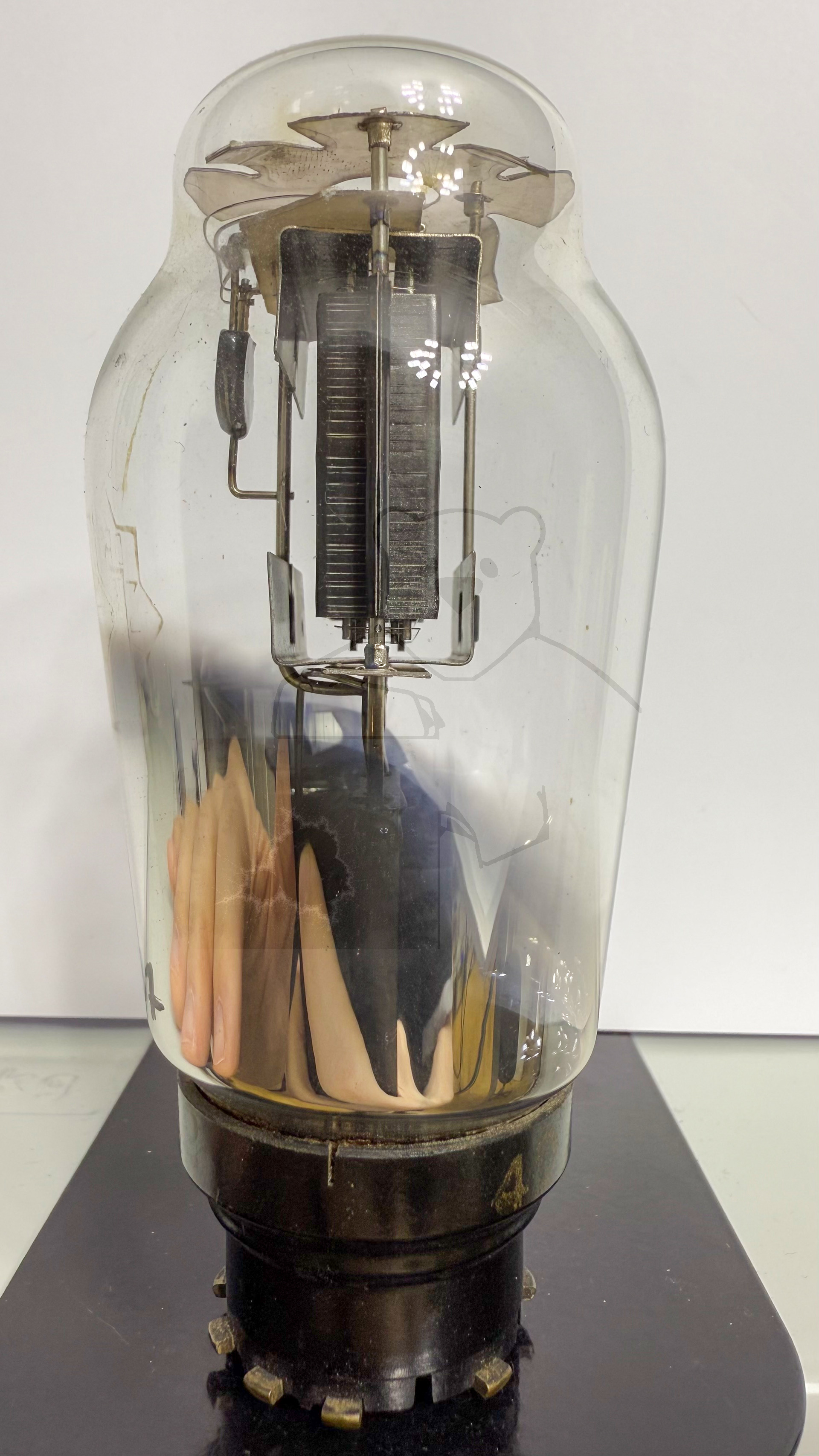

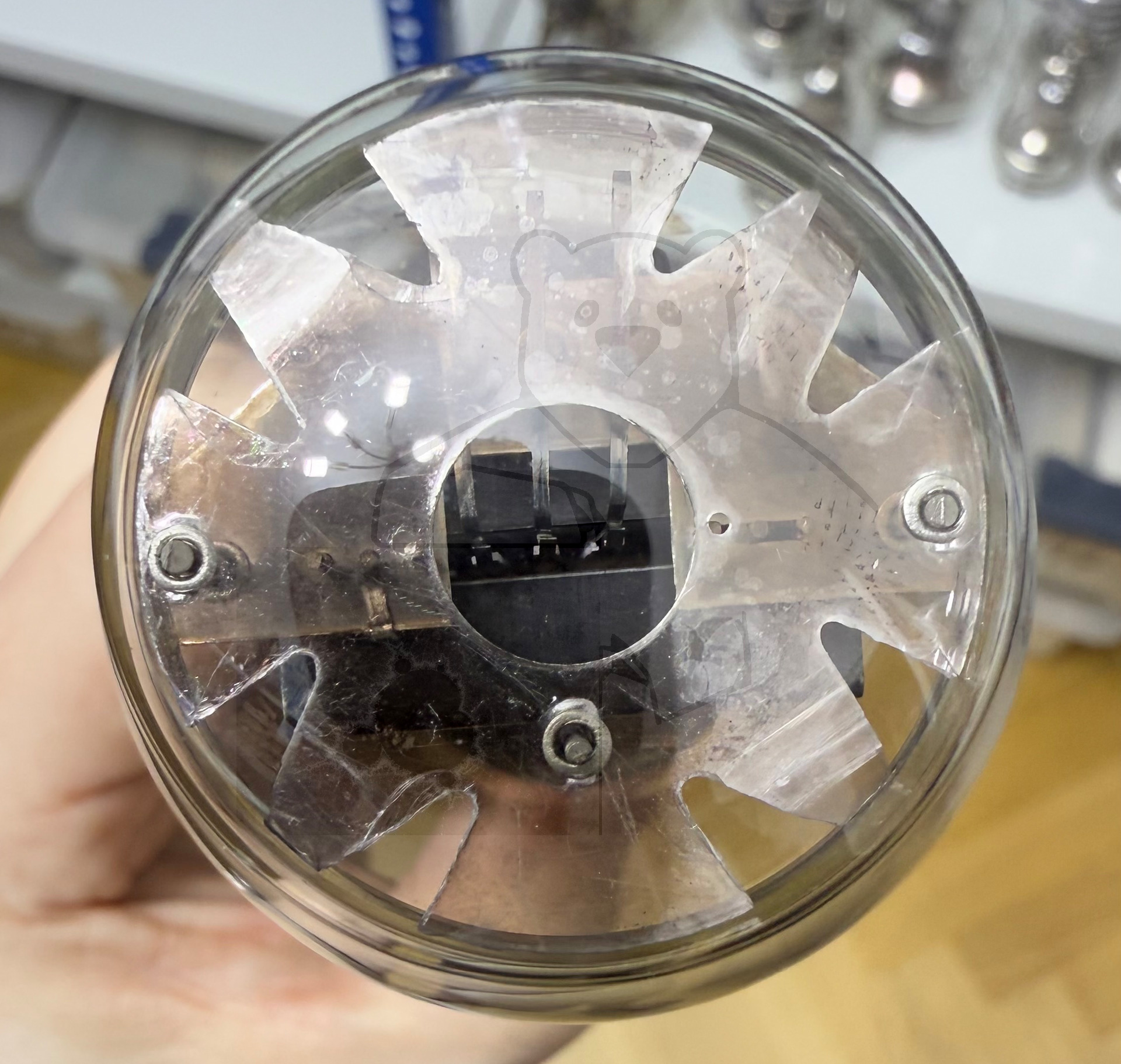

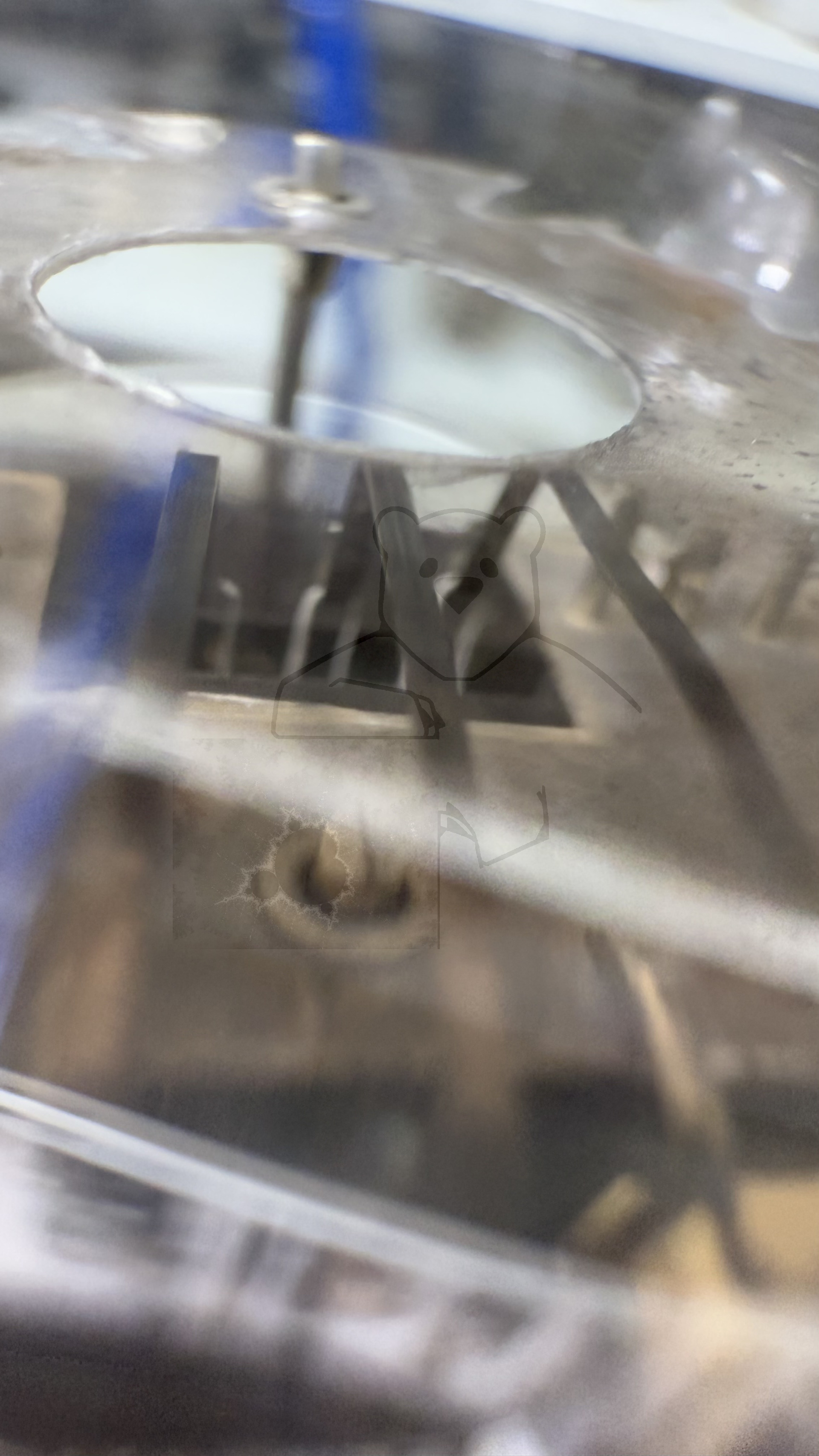

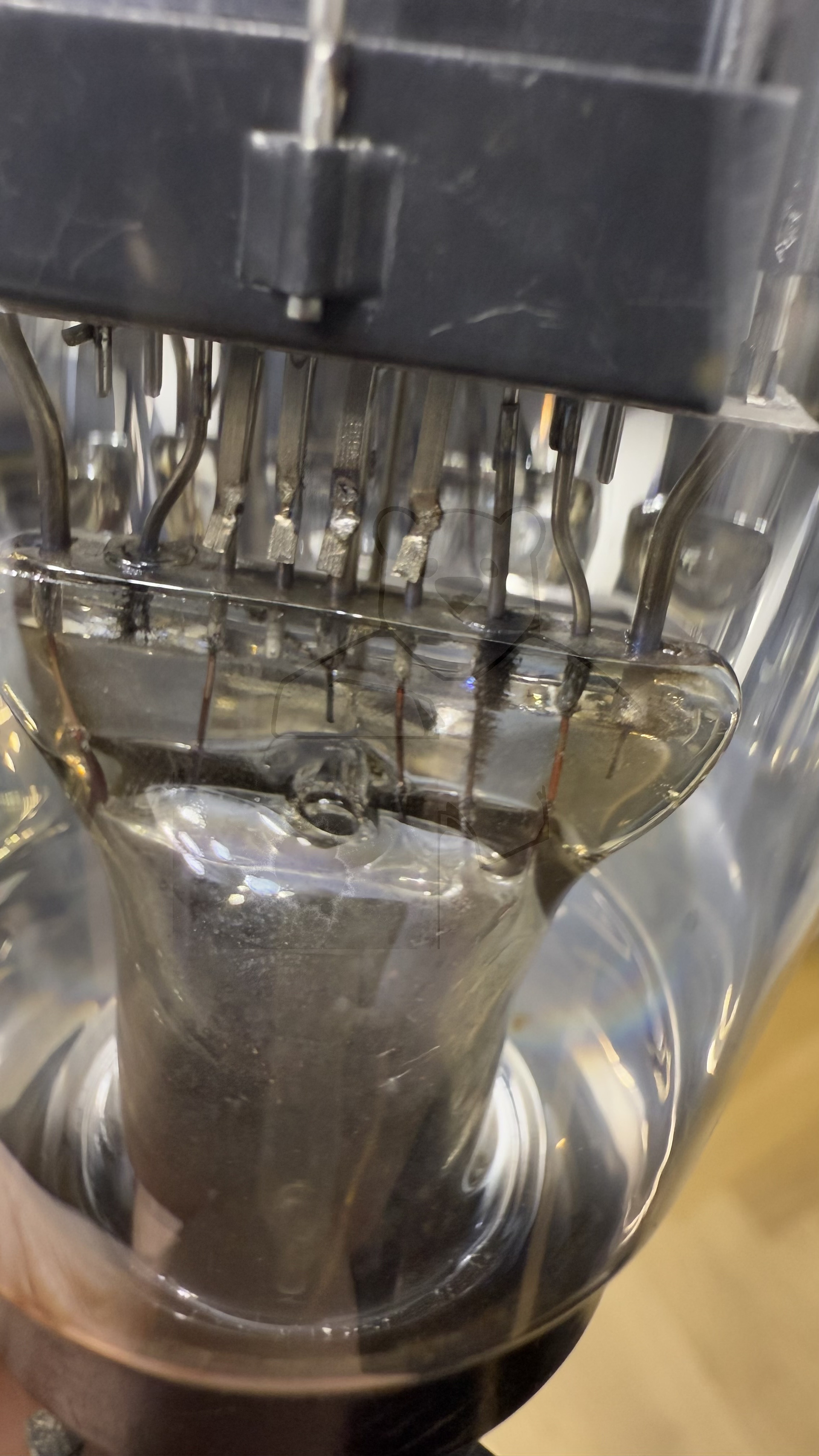

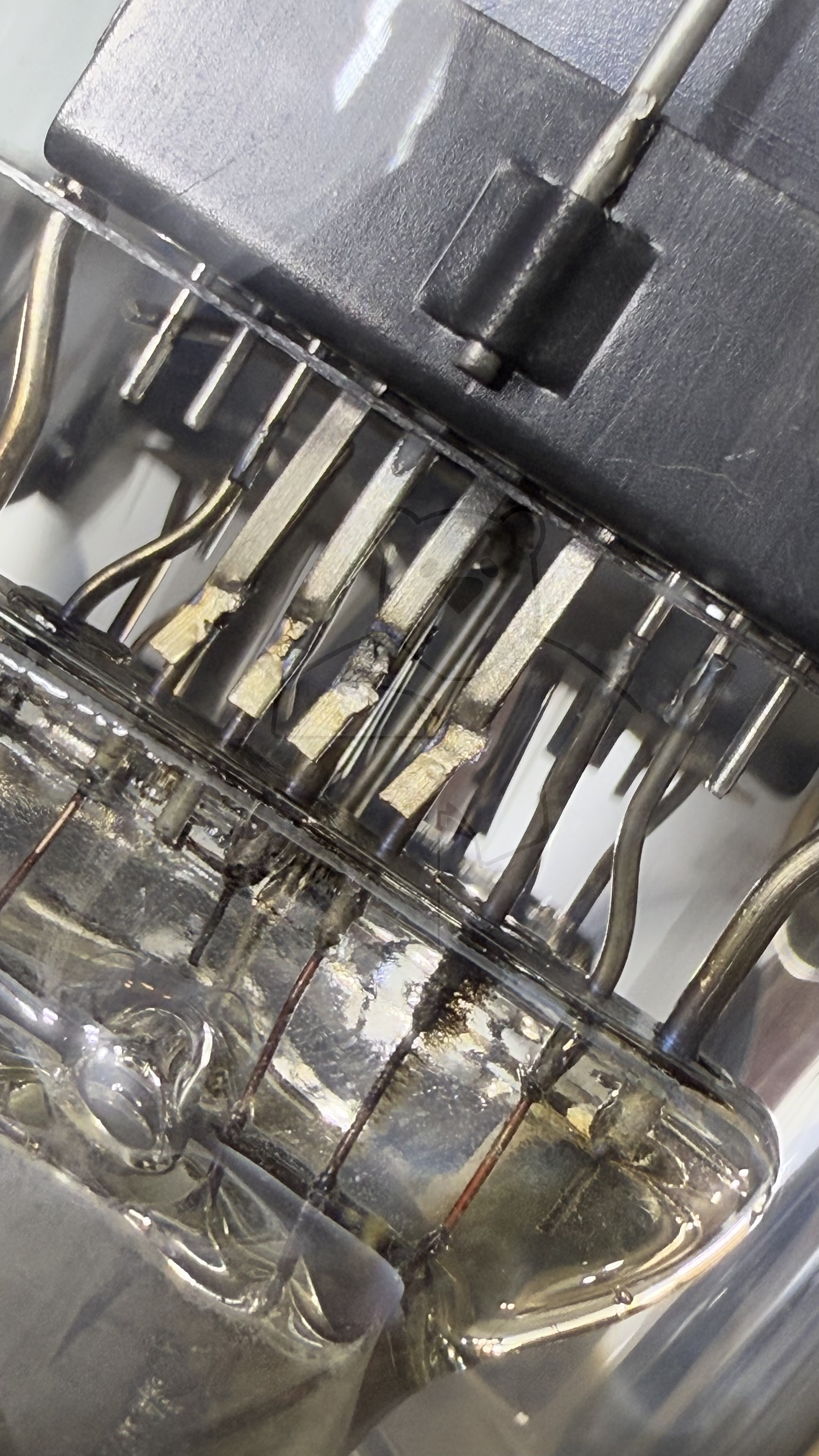

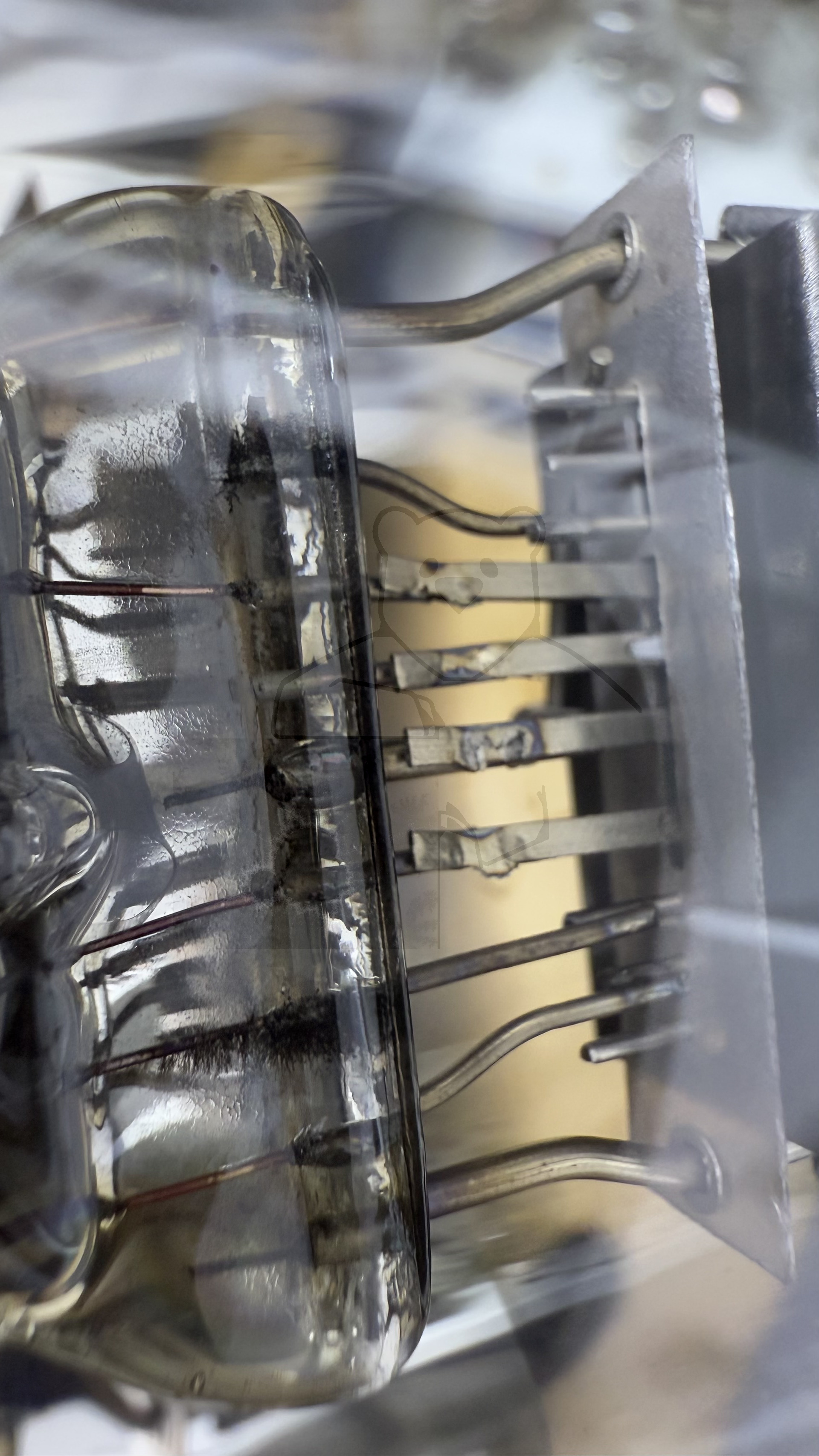

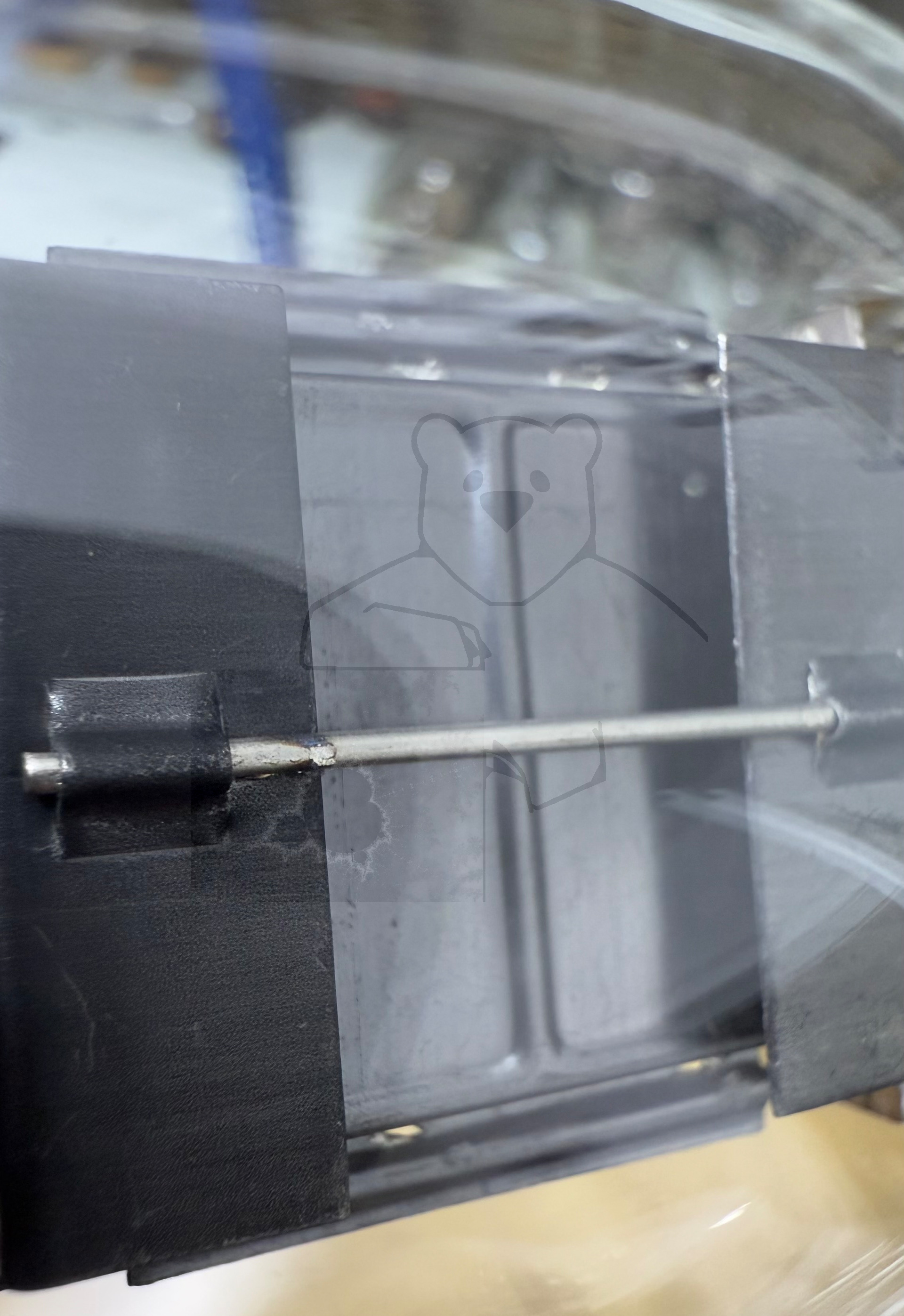

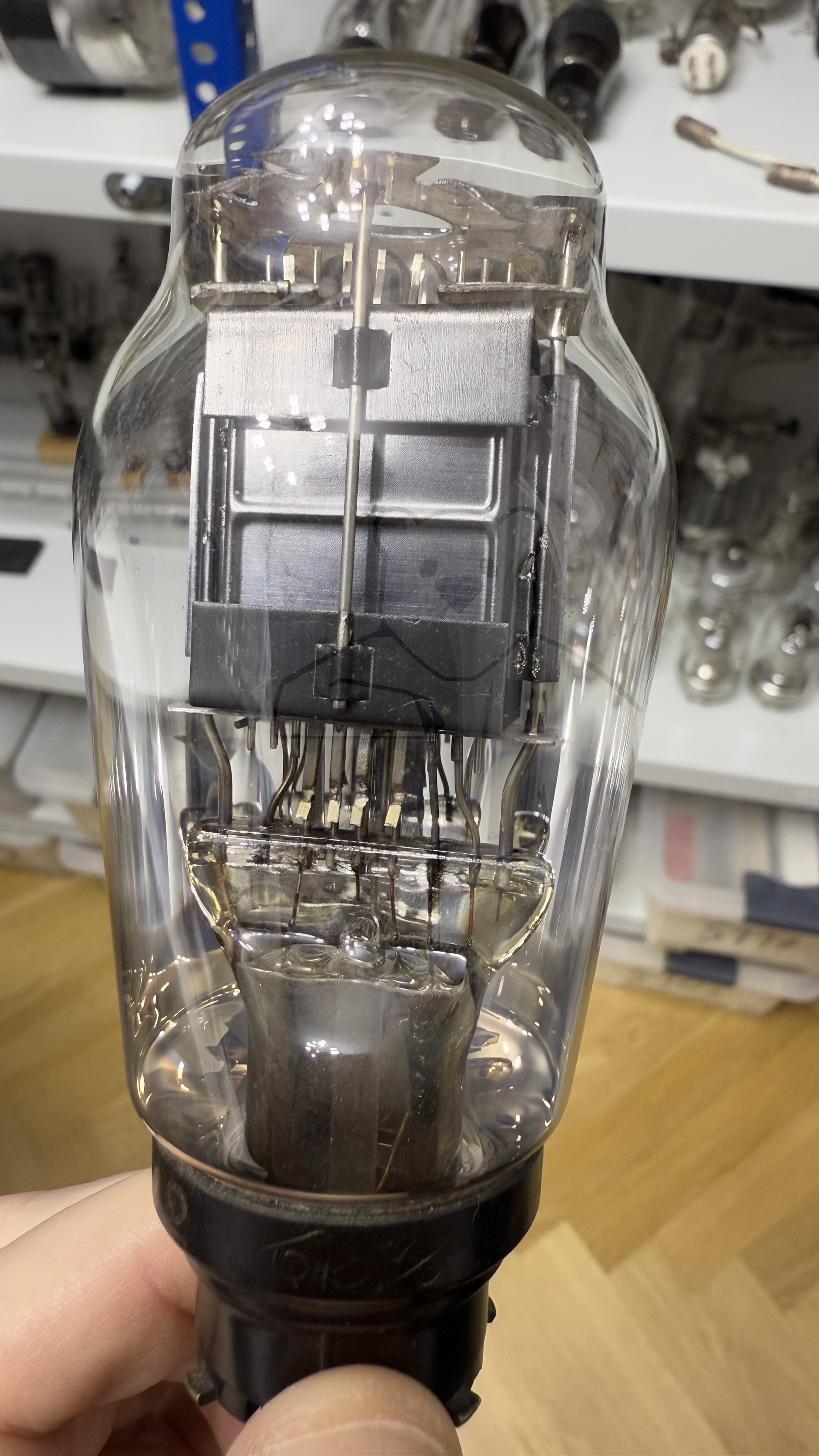

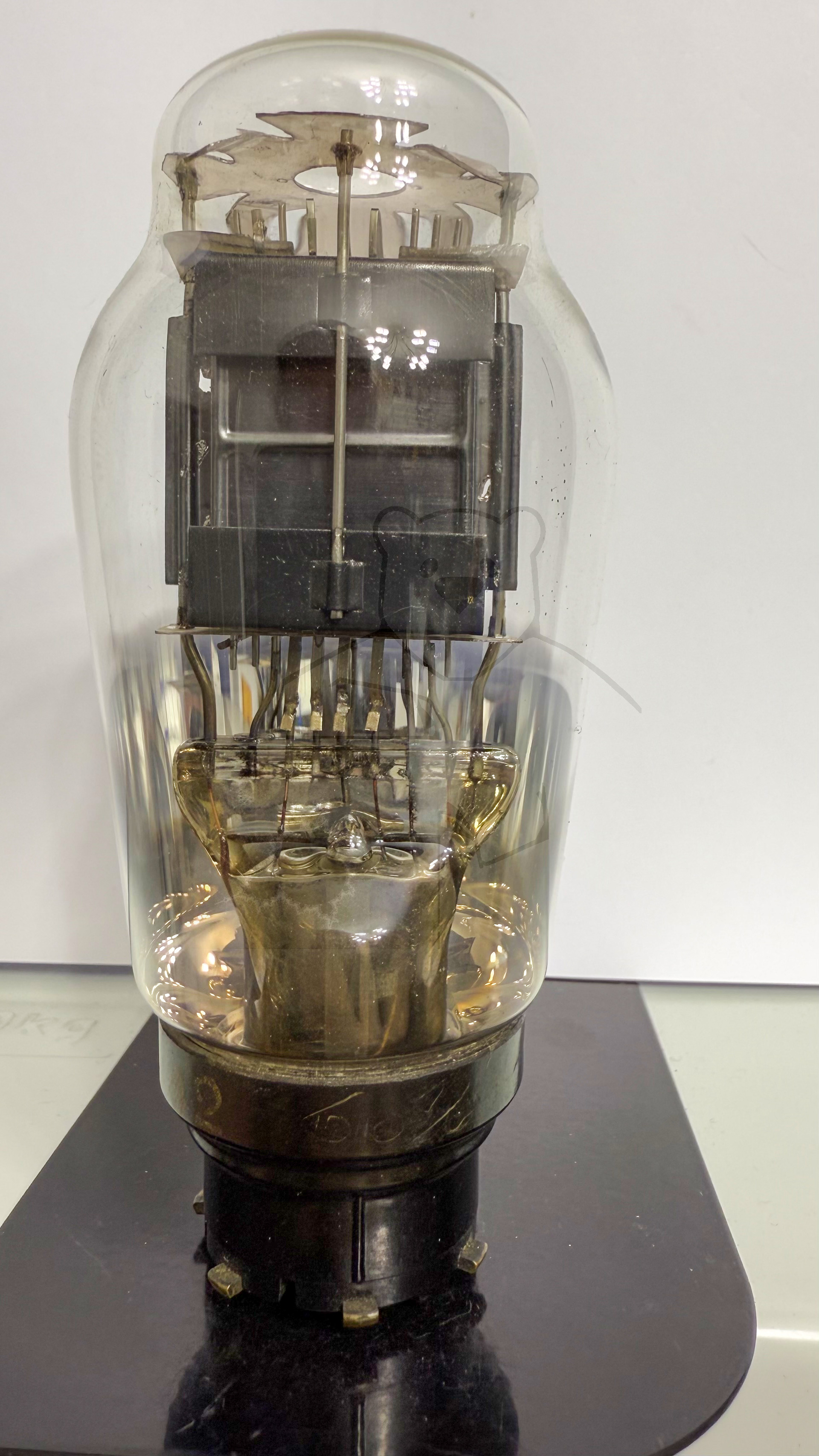

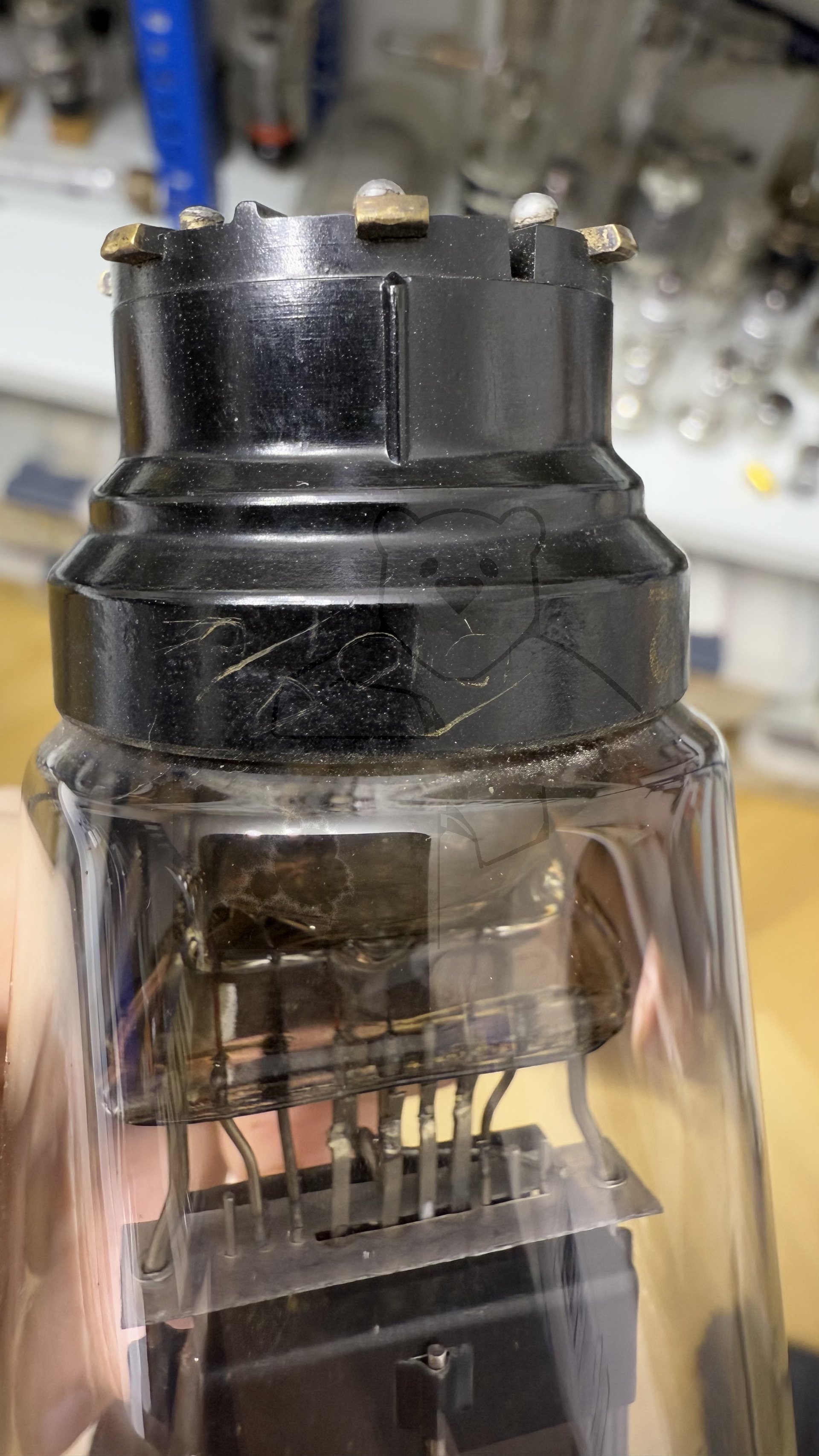

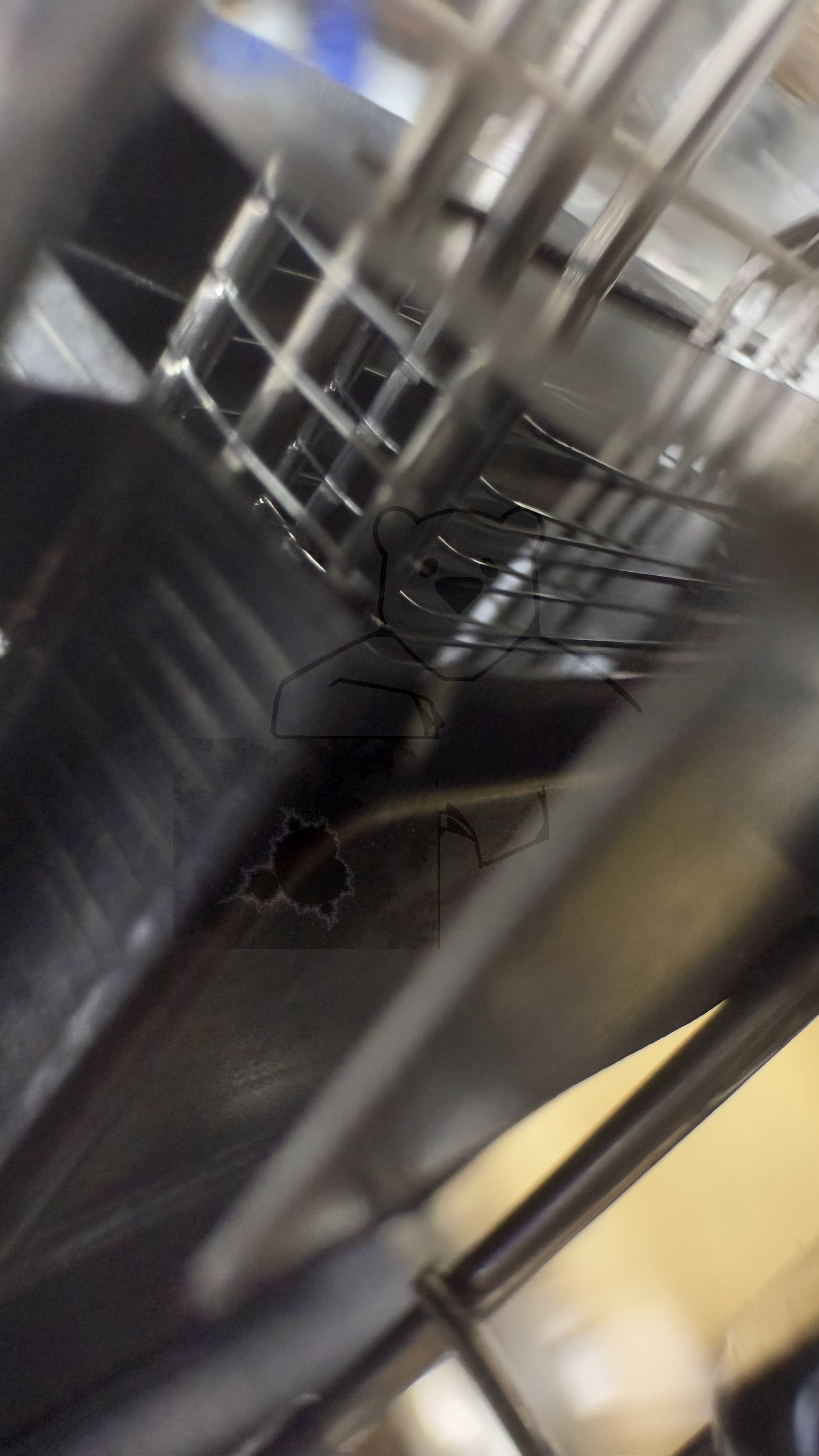

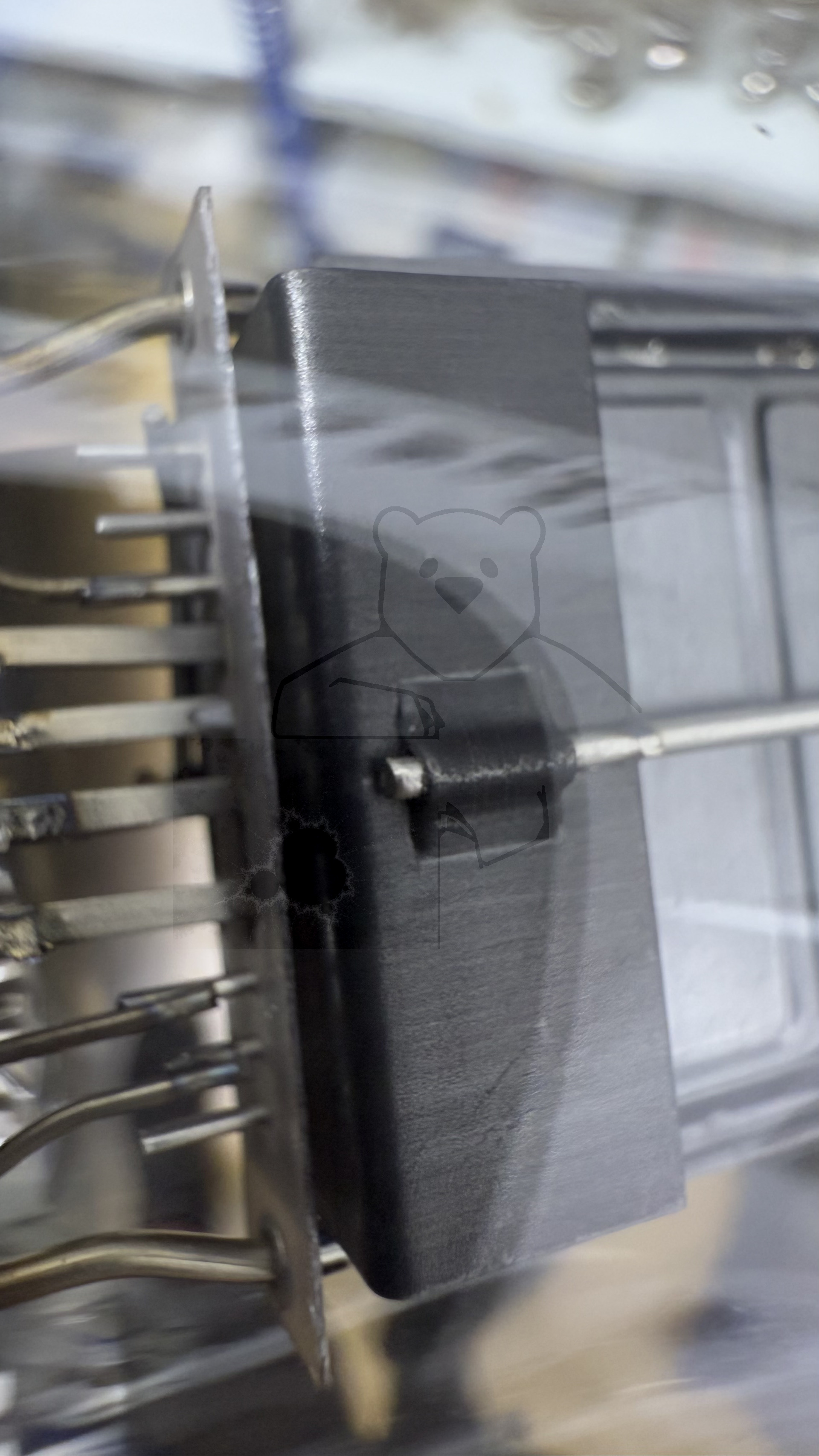

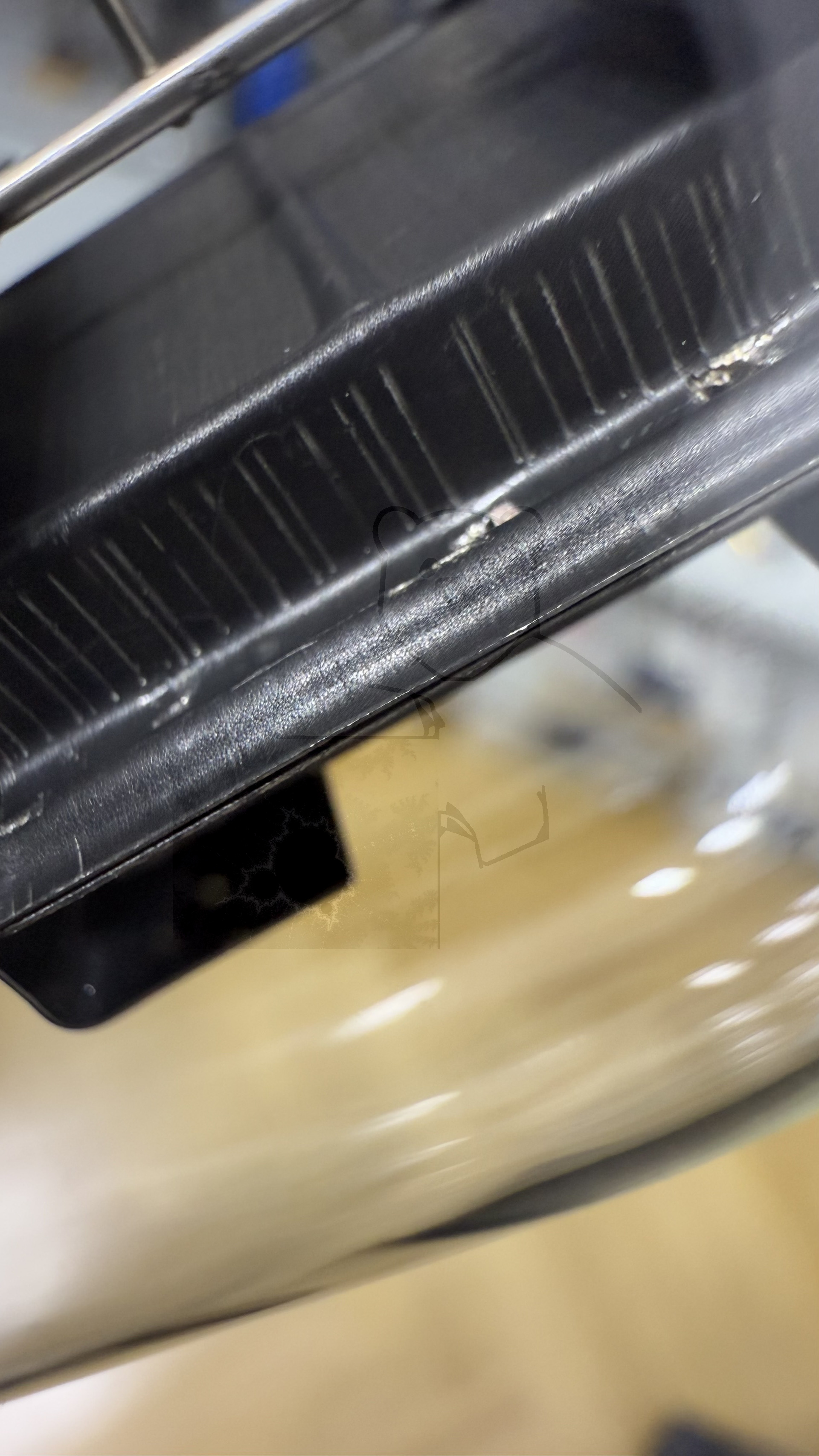

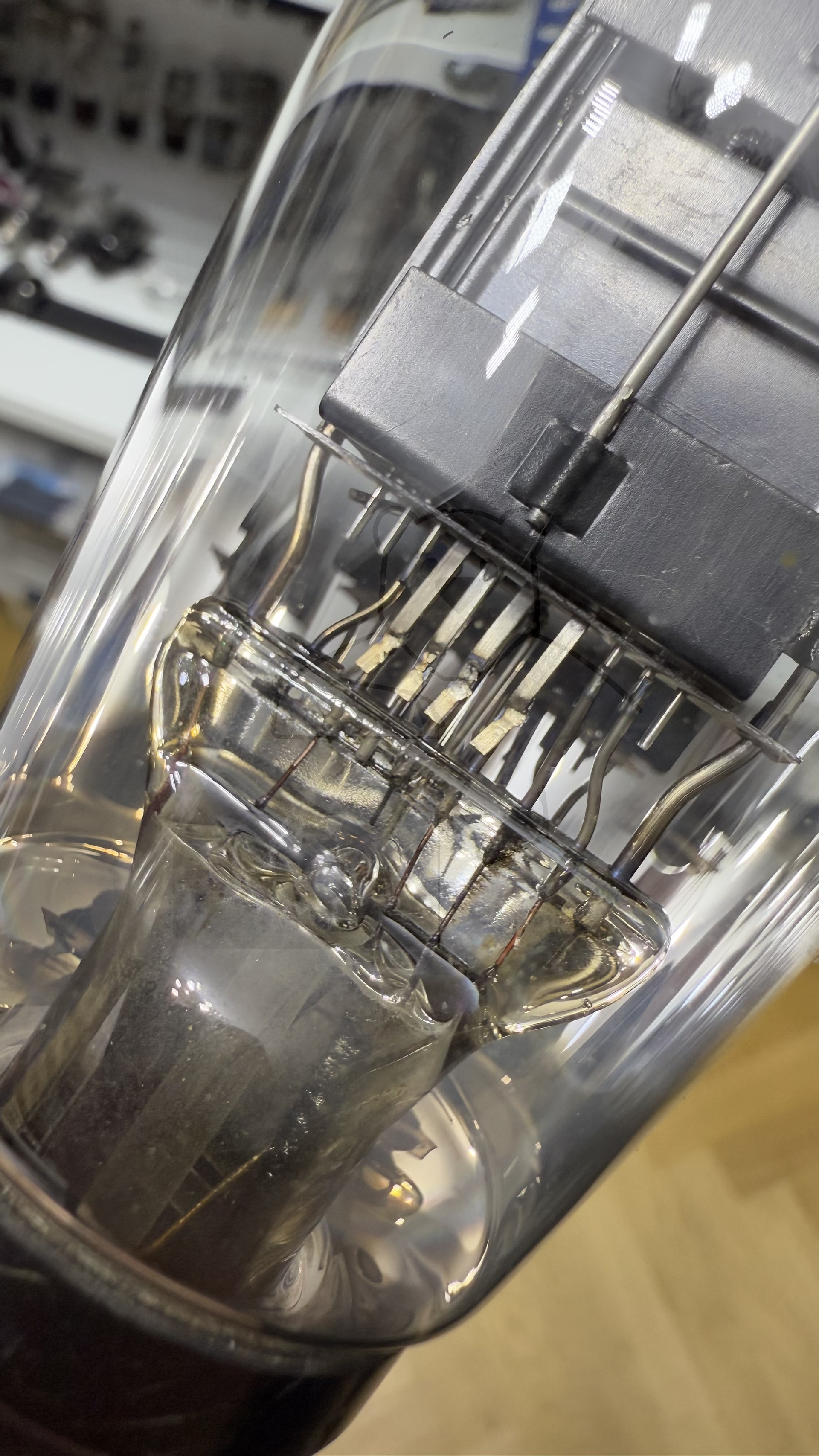

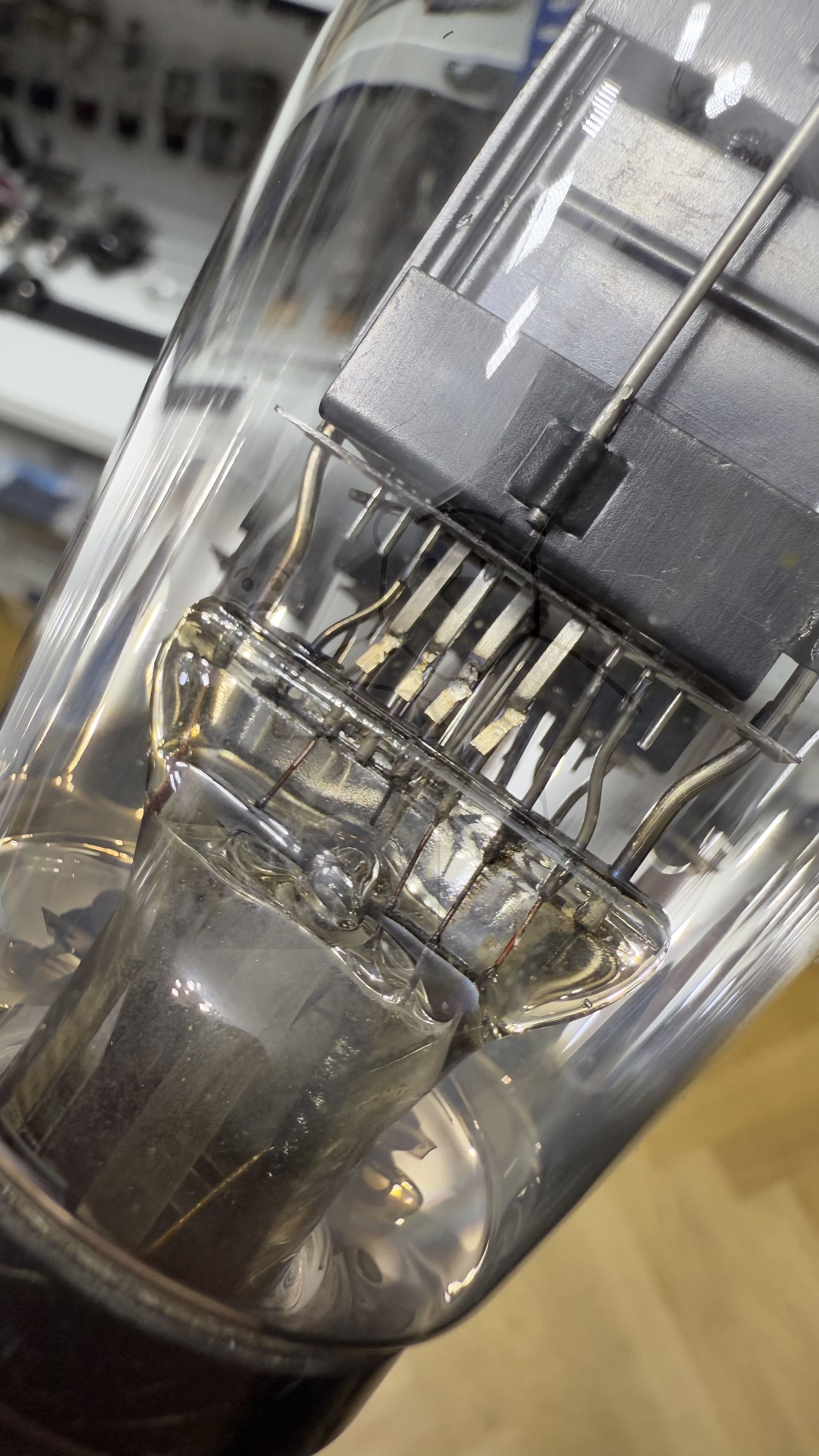

Daten und Bilder der Röhre: AL1

🔎 Beschreibung der Röhre: AL1

Name	AL1
Vergleichsname	→ E3a III E443H → L496D P4100 → PP4101 → RES964
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

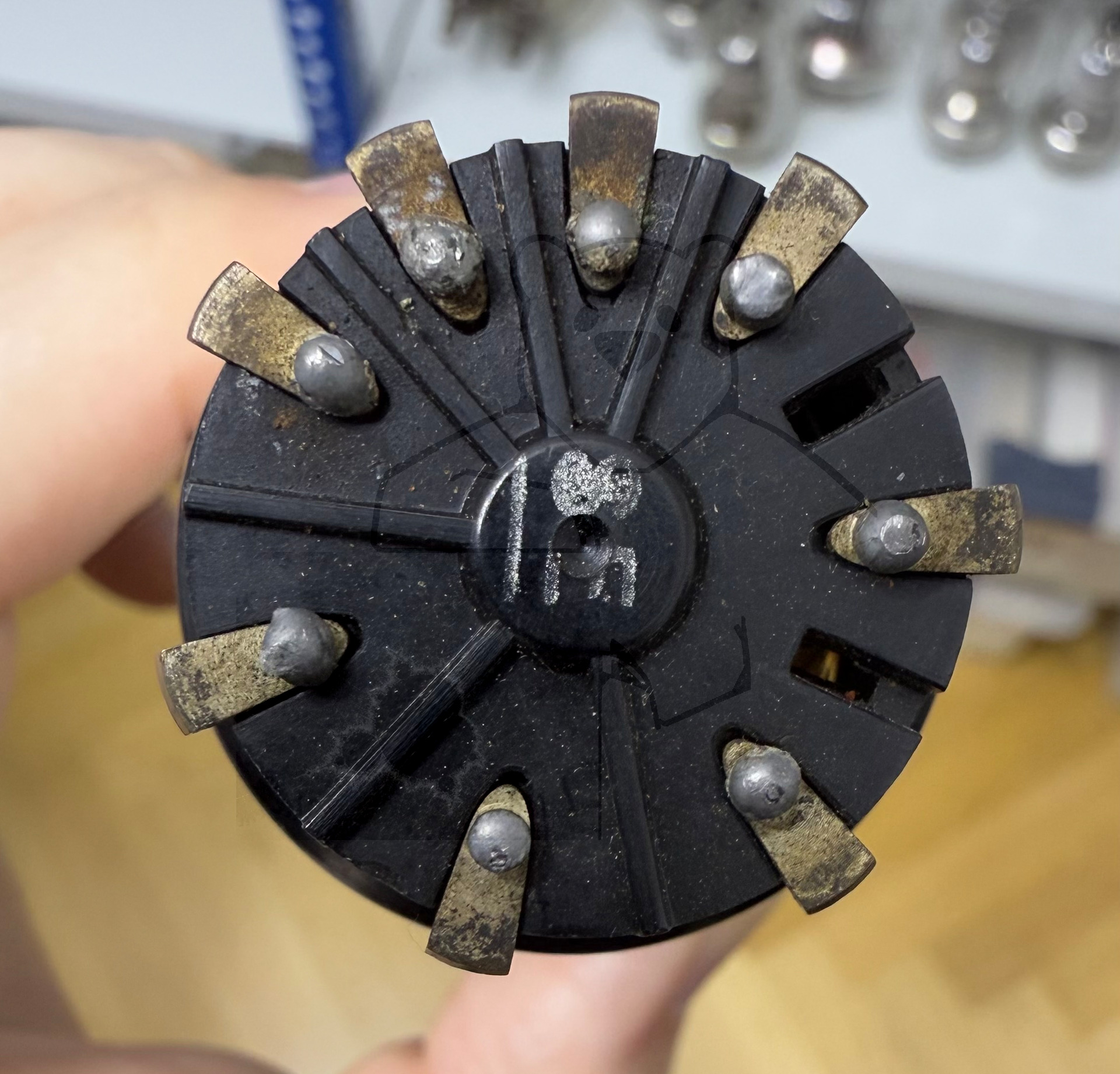

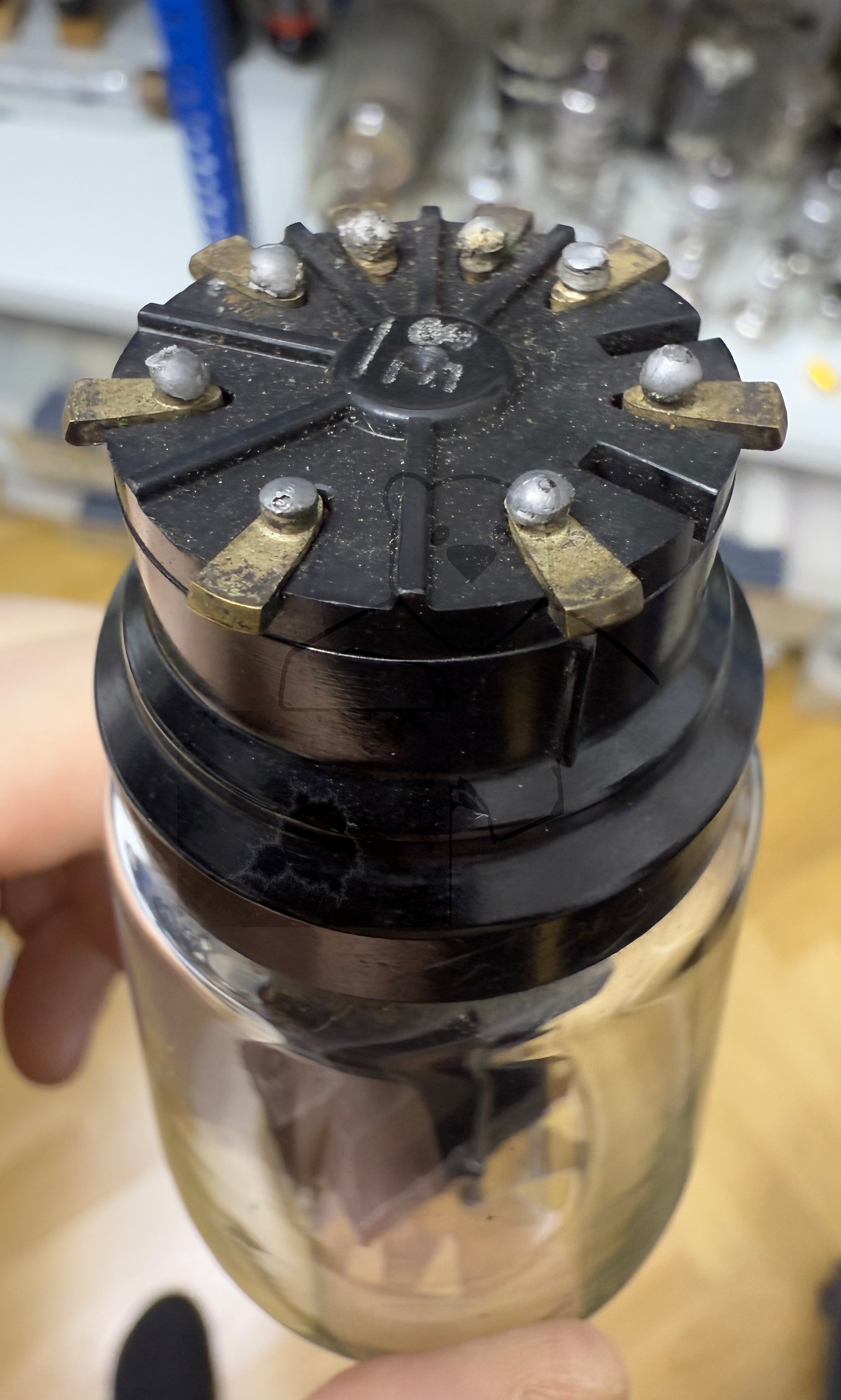

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen	Das Röhrensystem entspricht der → RES964
Letzte Änderung	12.08.2025 23:01:39

🔎 Beschreibung der Systeme für die Röhre: AL1

	System 1
Kathode	2
Gitter 1	6
Gitter 2	7
Gitter 3	Mittelanzapfung Heizer
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

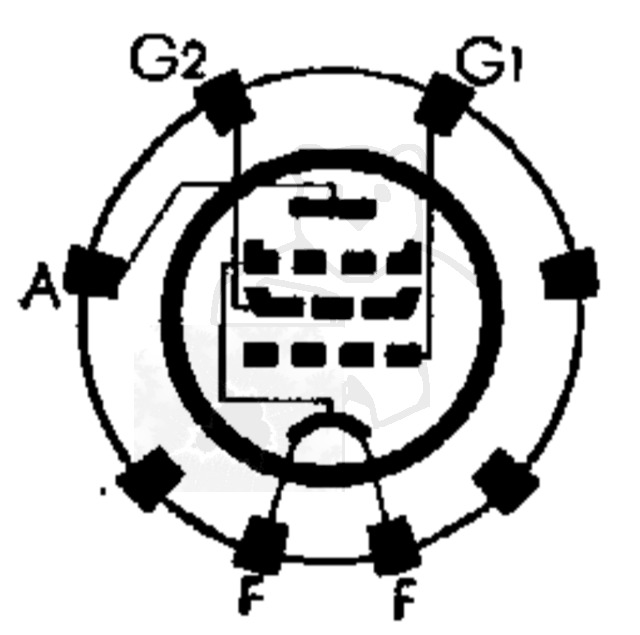

🔎 Sockelschaltung der AL1

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AL1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/hsNAV9PKPps (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AL1
Anwendung AL1 Miniwatt [www.tubedata.info].pdf (977 kB)
Datenblatt AL1 Philips.pdf (61 kB)
Datenblatt AL1 Telefunken.pdf (108 kB)
Datenblatt AL1 Tungsram.pdf (89 kB)
Pruefkarte AL1 - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte AL1 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
