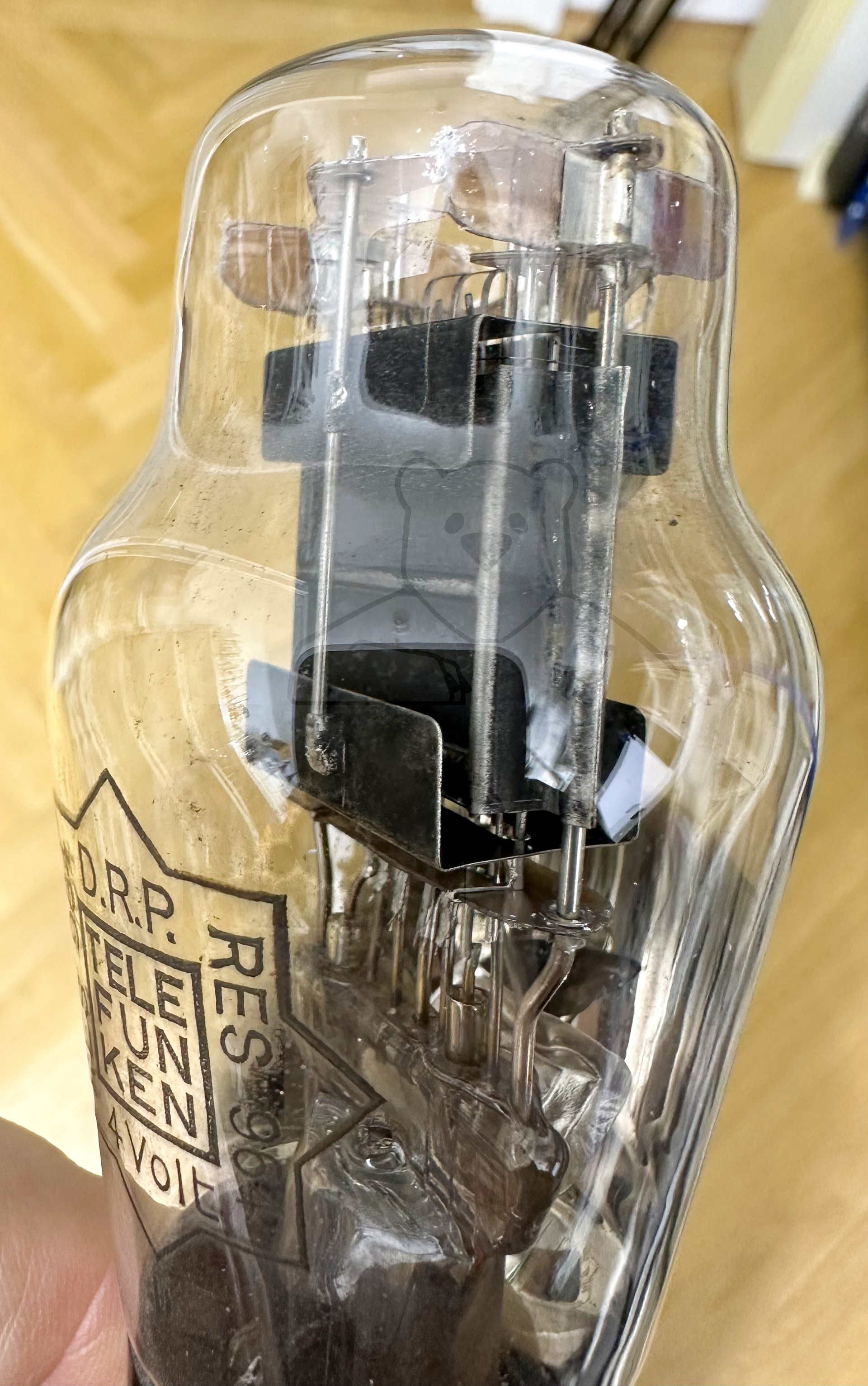

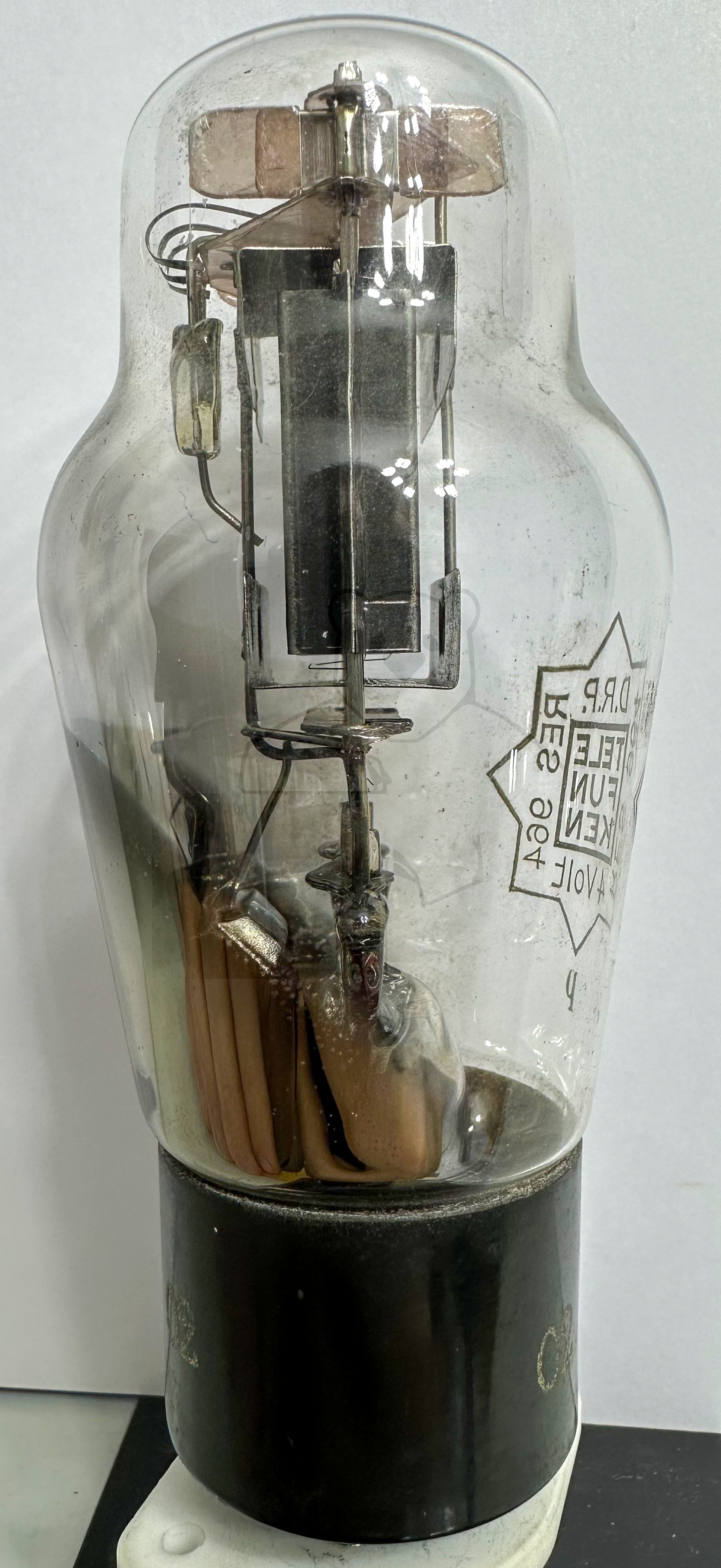

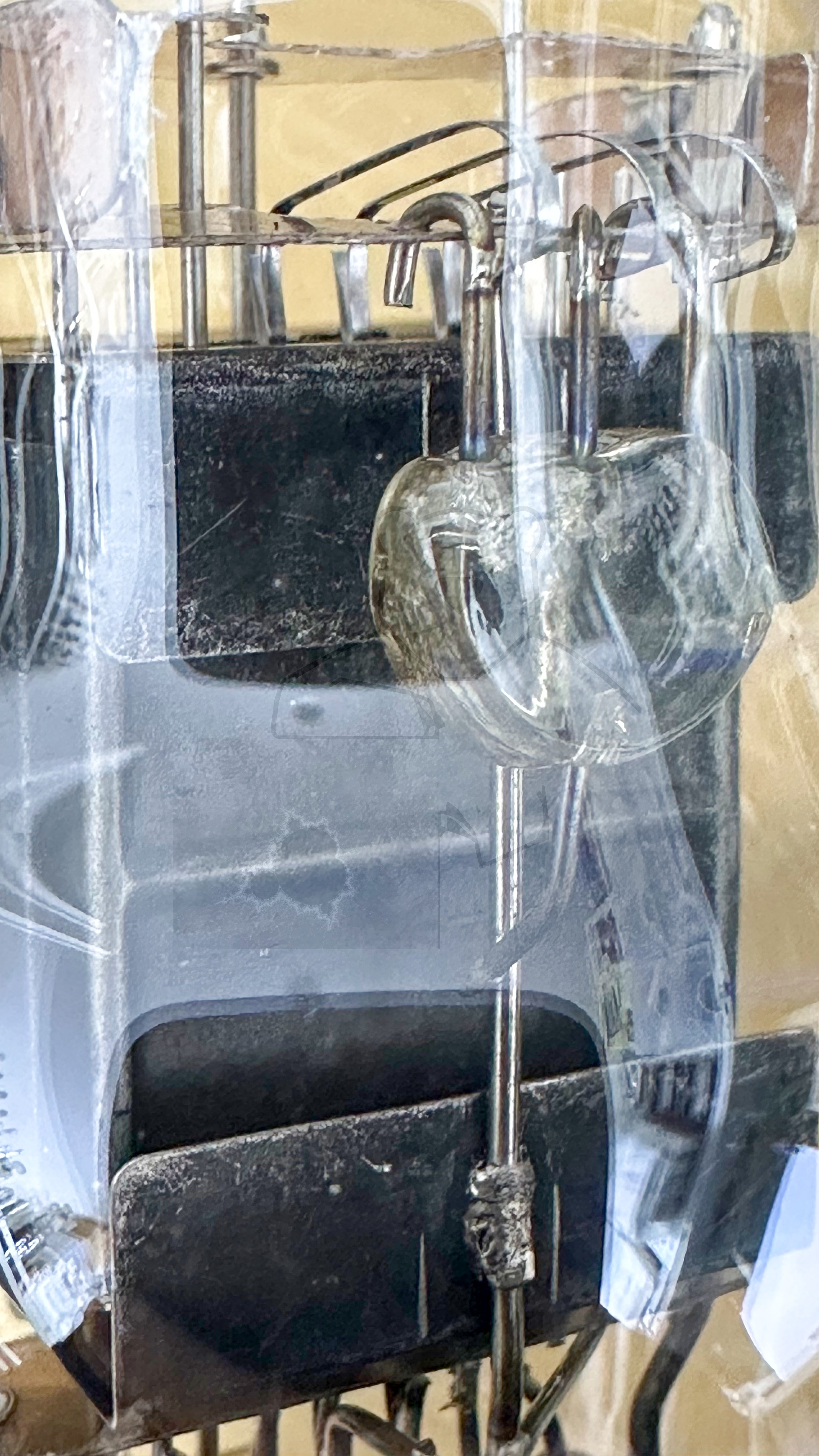

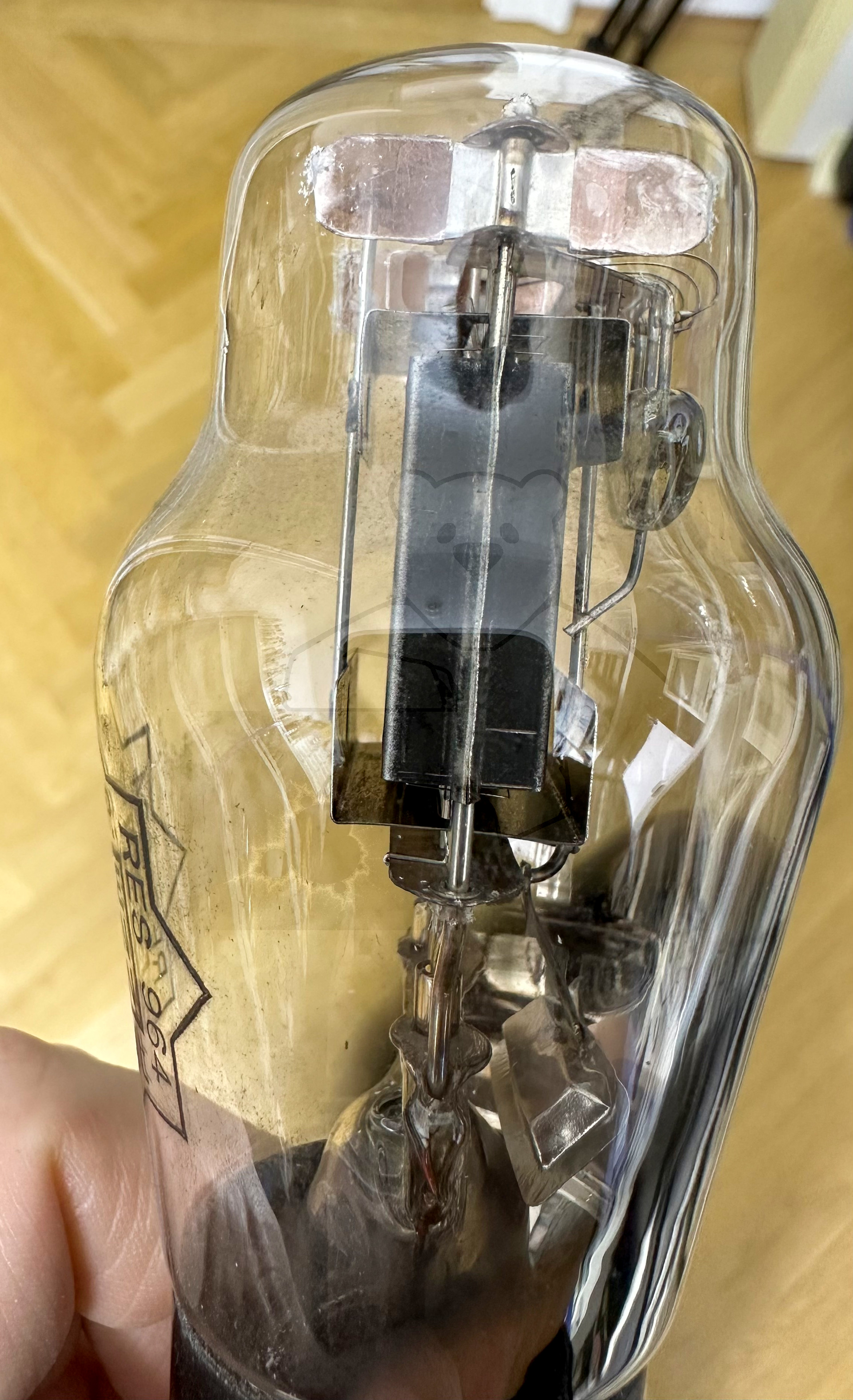

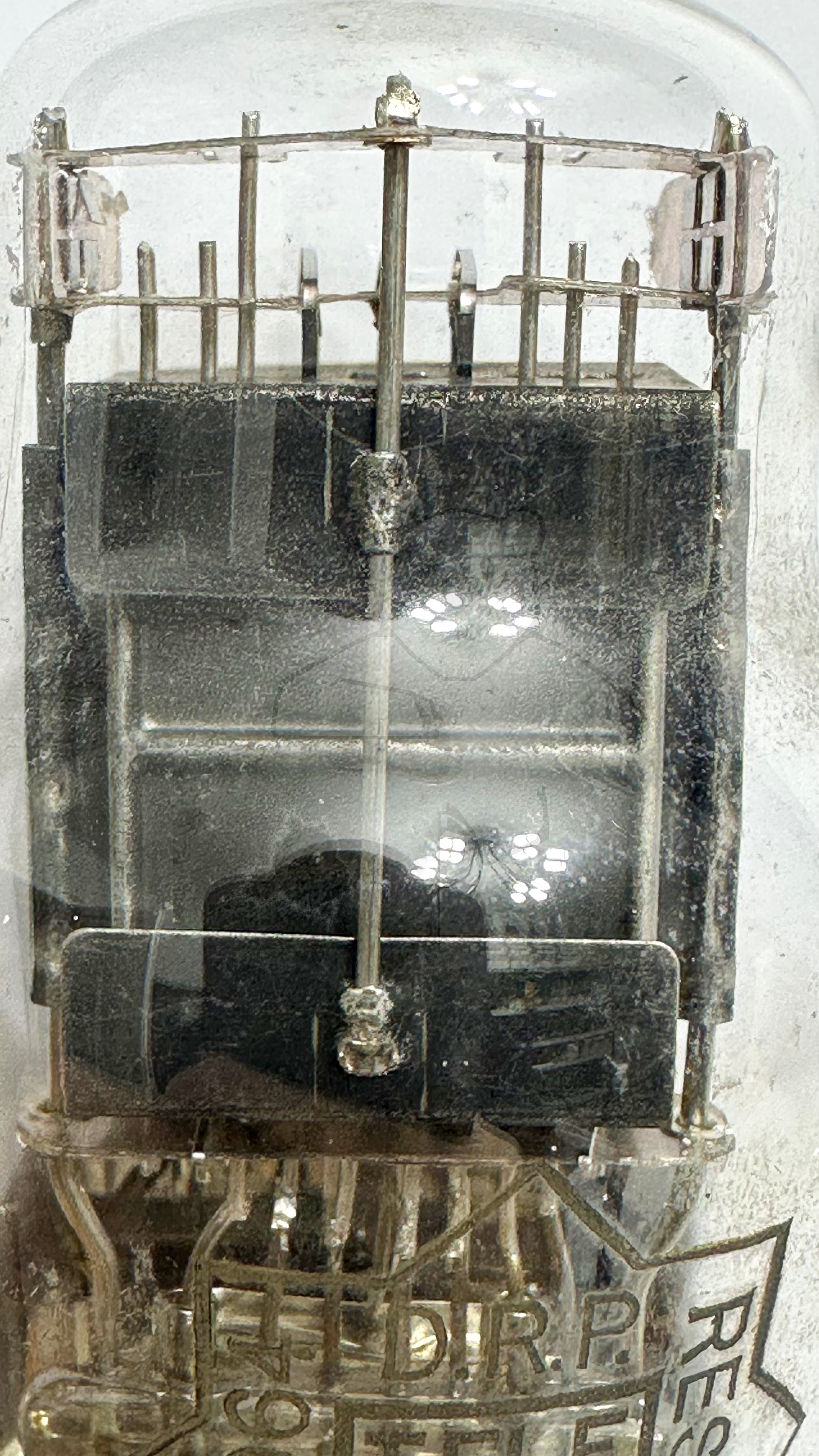

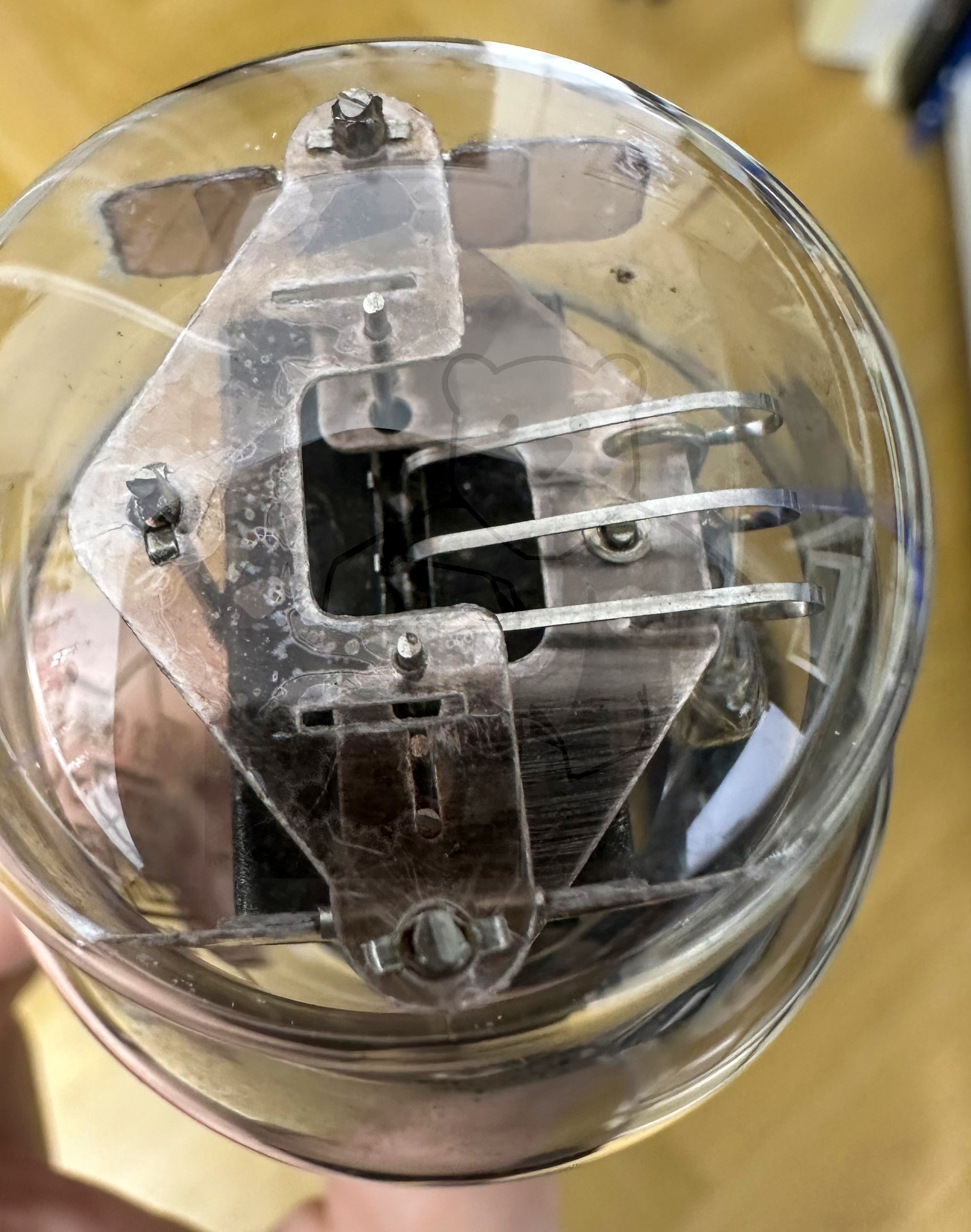

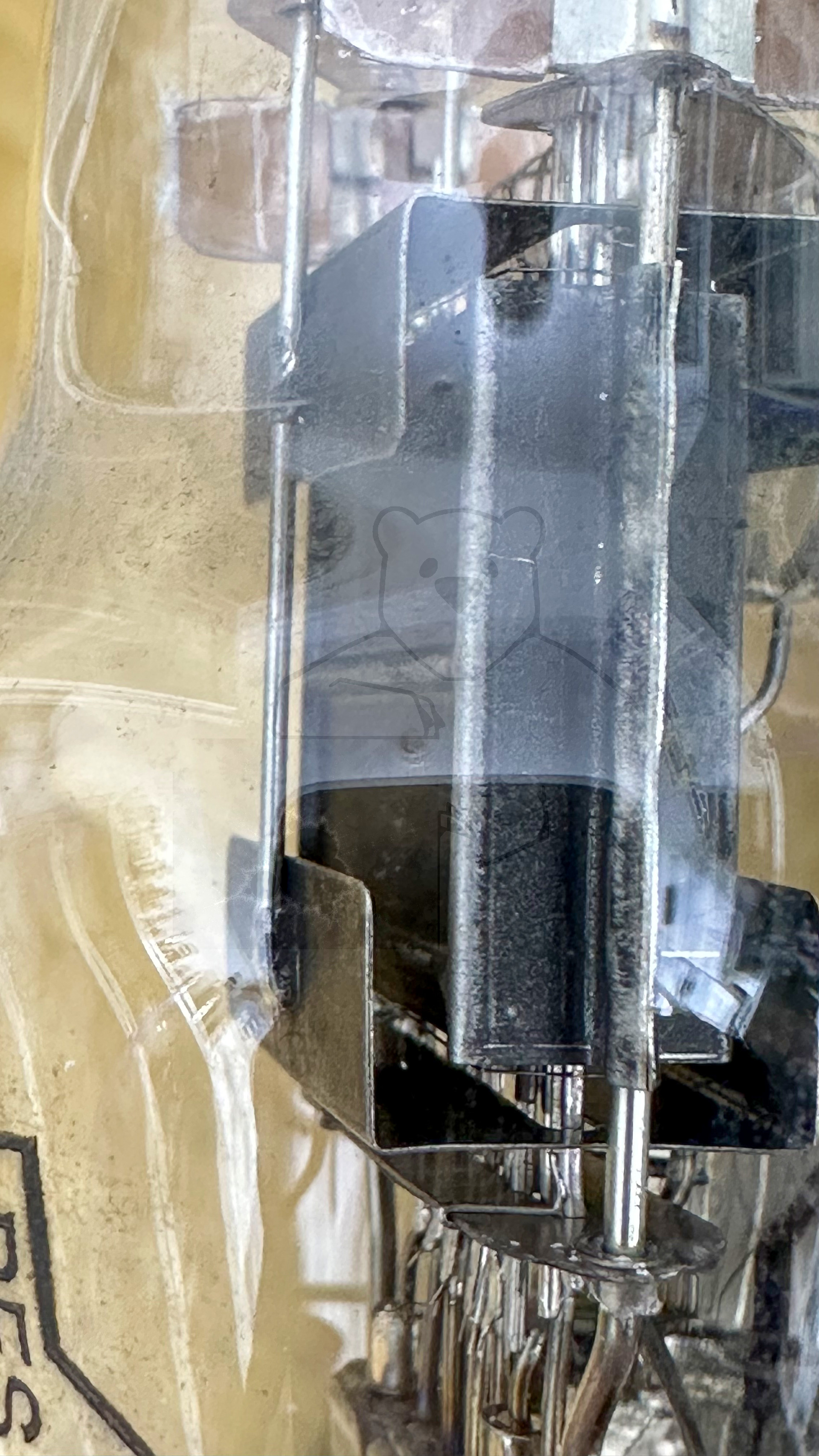

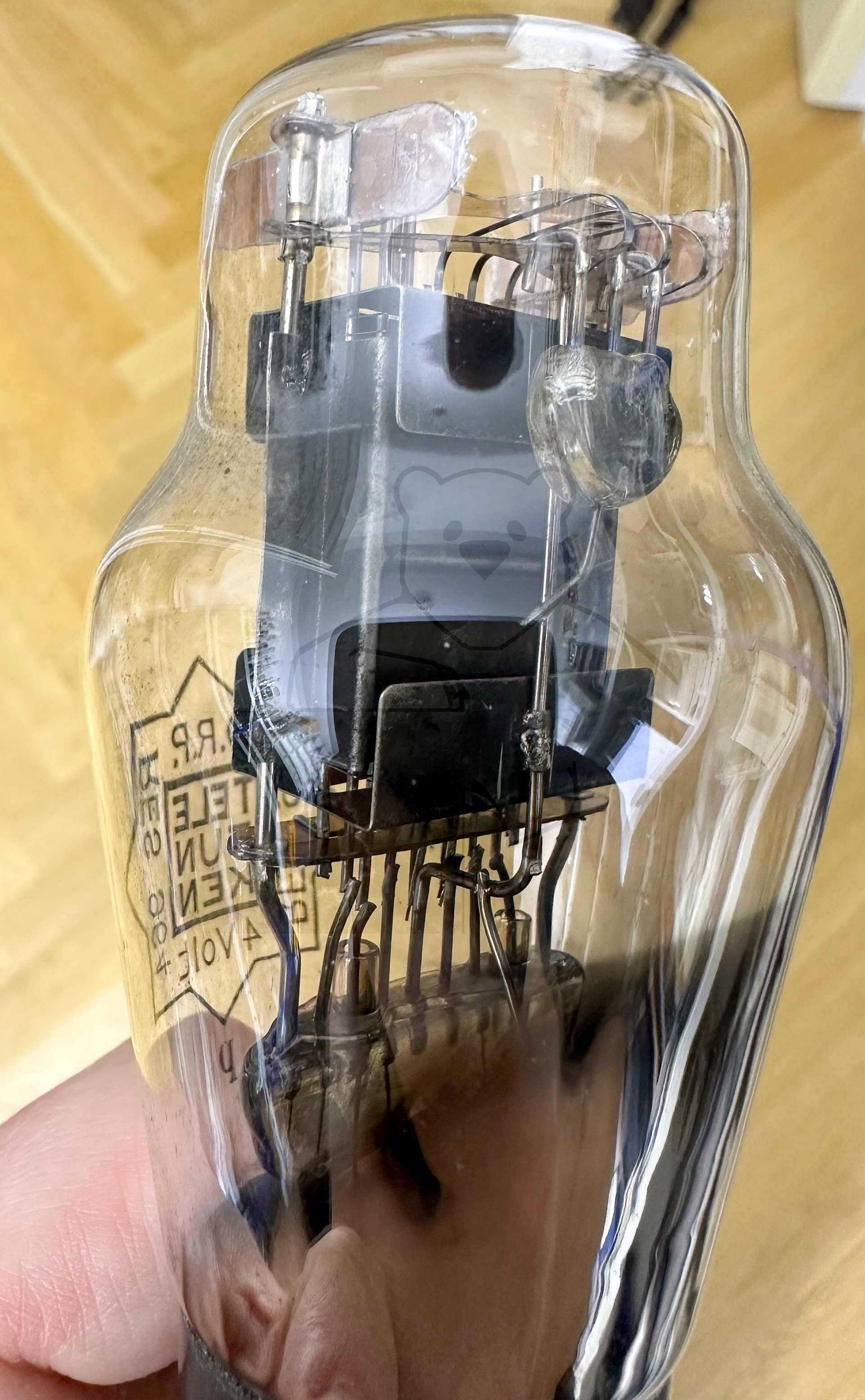

Daten und Bilder der Röhre: RES964

🔎 Beschreibung der Röhre: RES964 Inventarnummer: 06628

Name	→ RES964
Vergleichsname	→ AL1 → E3a III E408N E443H → L496D LK4110 P4100 → PP4101
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp	Das Röhrensystem entspricht der → AL1
Informationen
Kenn Nummer
Ätz- Produktionscode	euo A
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L10b

🔎 Beschreibung der Systeme für die Röhre: RES964

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelanzapfung Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RES964

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RES964
Datenblatt RES964 Telefunken Version 1.pdf (182 kB)
Datenblatt RES964 Telefunken Version 2 [www.tubedata.info].pdf (170 kB)
Pruefkarte RES964 - Neuberger RPM370 Roehrenmessgeraet.pdf (182 kB)
Pruefkarte RES964 L496D PP4101 E443N - Funke W19 Roehrenpruefer.pdf (148 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
