đ Beschreibung der Röhre: EZ11 Inventarnummer: 05911
| Name | â EZ11 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,29 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 595 |
| Ătz- Produktionscode | la c |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 12 44, BAL1864 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S110a |
đ Beschreibung der Systeme fĂŒr die Röhre: EZ11
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 8 |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EZ11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EZ11
Anwendung EZ11 Funkwerk Röhren Dokumente.pdf (946 kB)
Anwendung EZ11.pdf (42 kB)
Datenblatt EZ11 RFT.pdf (61 kB)
Datenblatt EZ11 Telefunken.pdf (137 kB)
Pruefkarte EZ11 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte EZ11 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EZ11

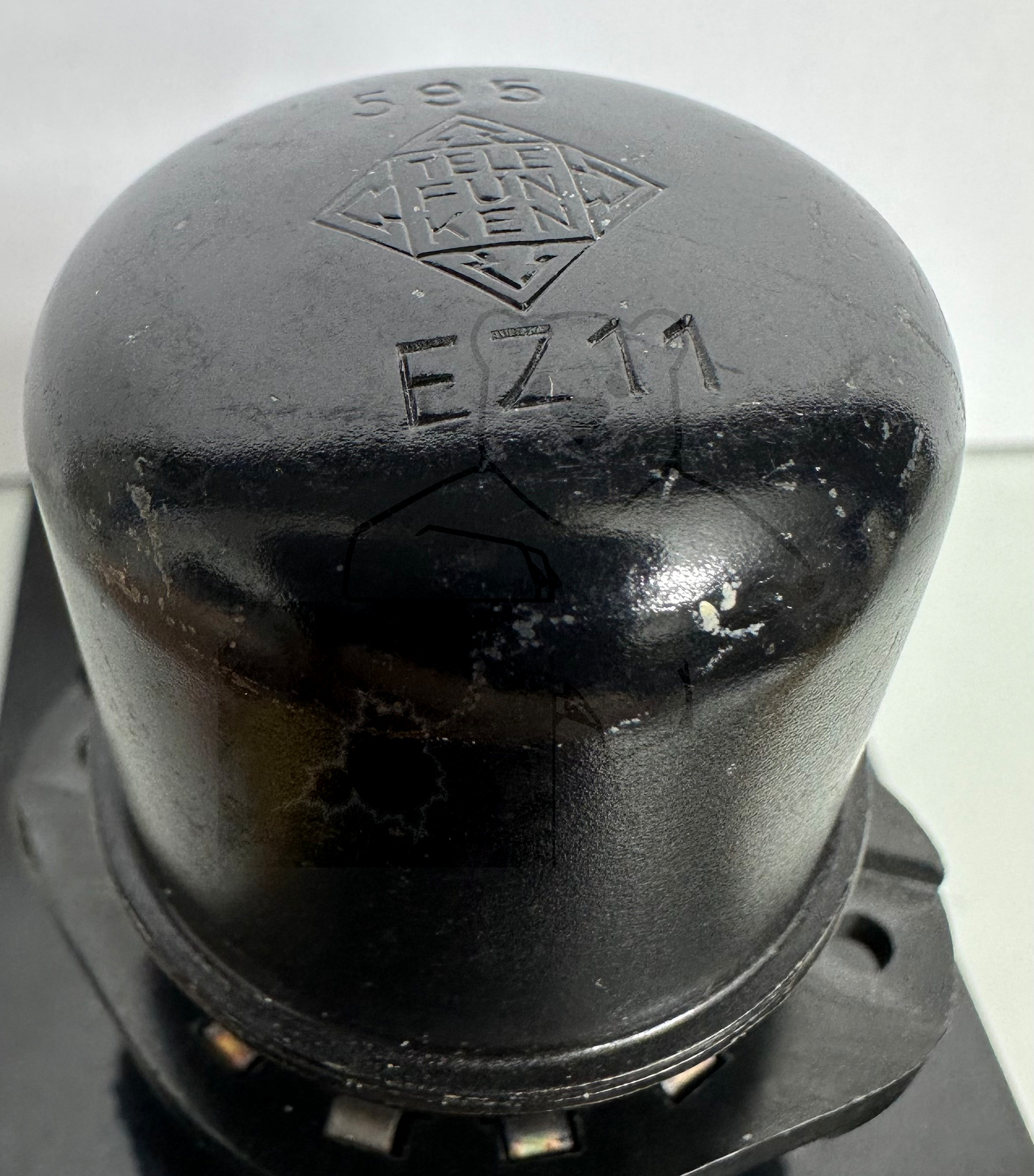

Röhre EZ11 #5911 Bild 1

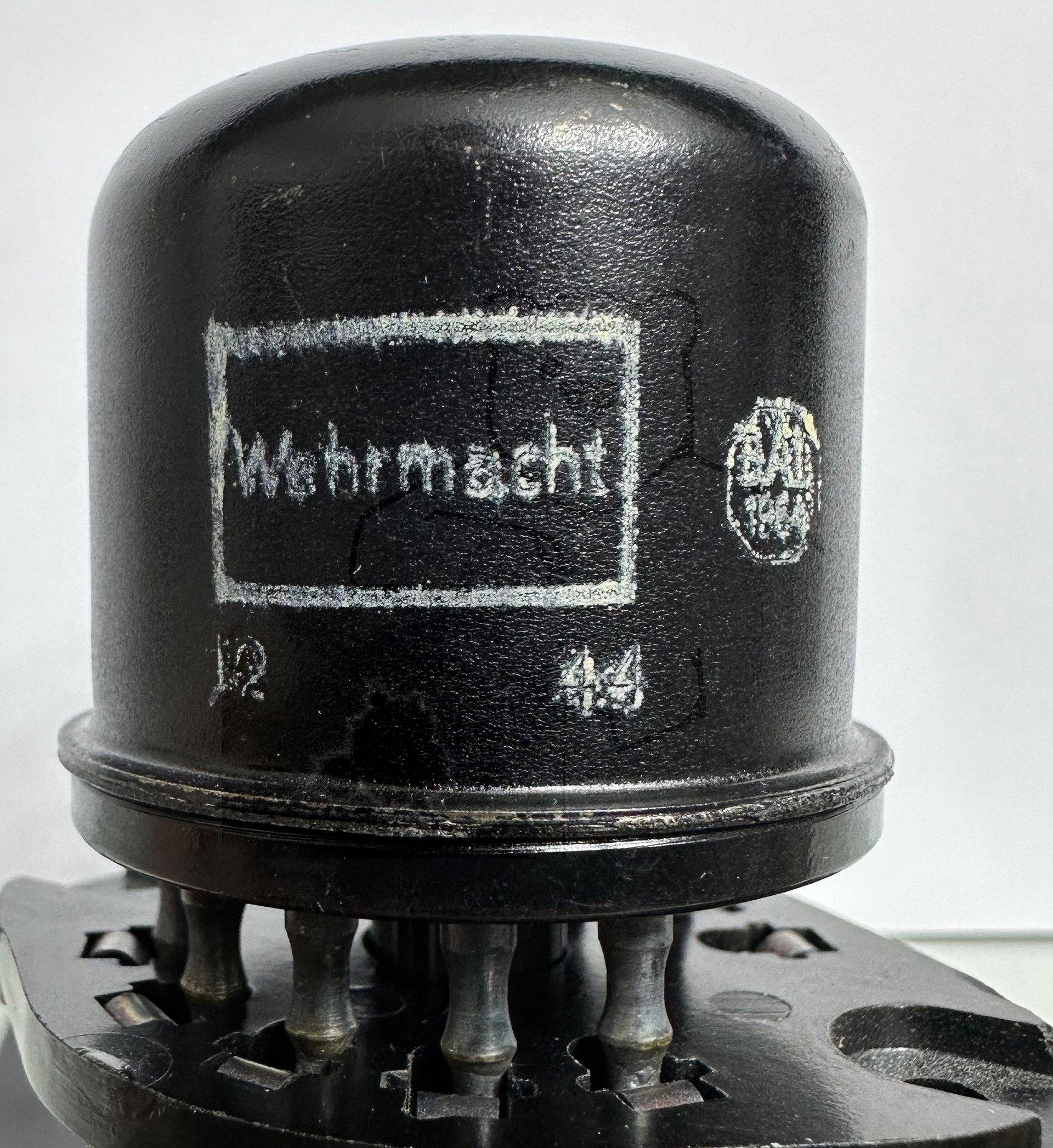

Röhre EZ11 #5911 Bild 2

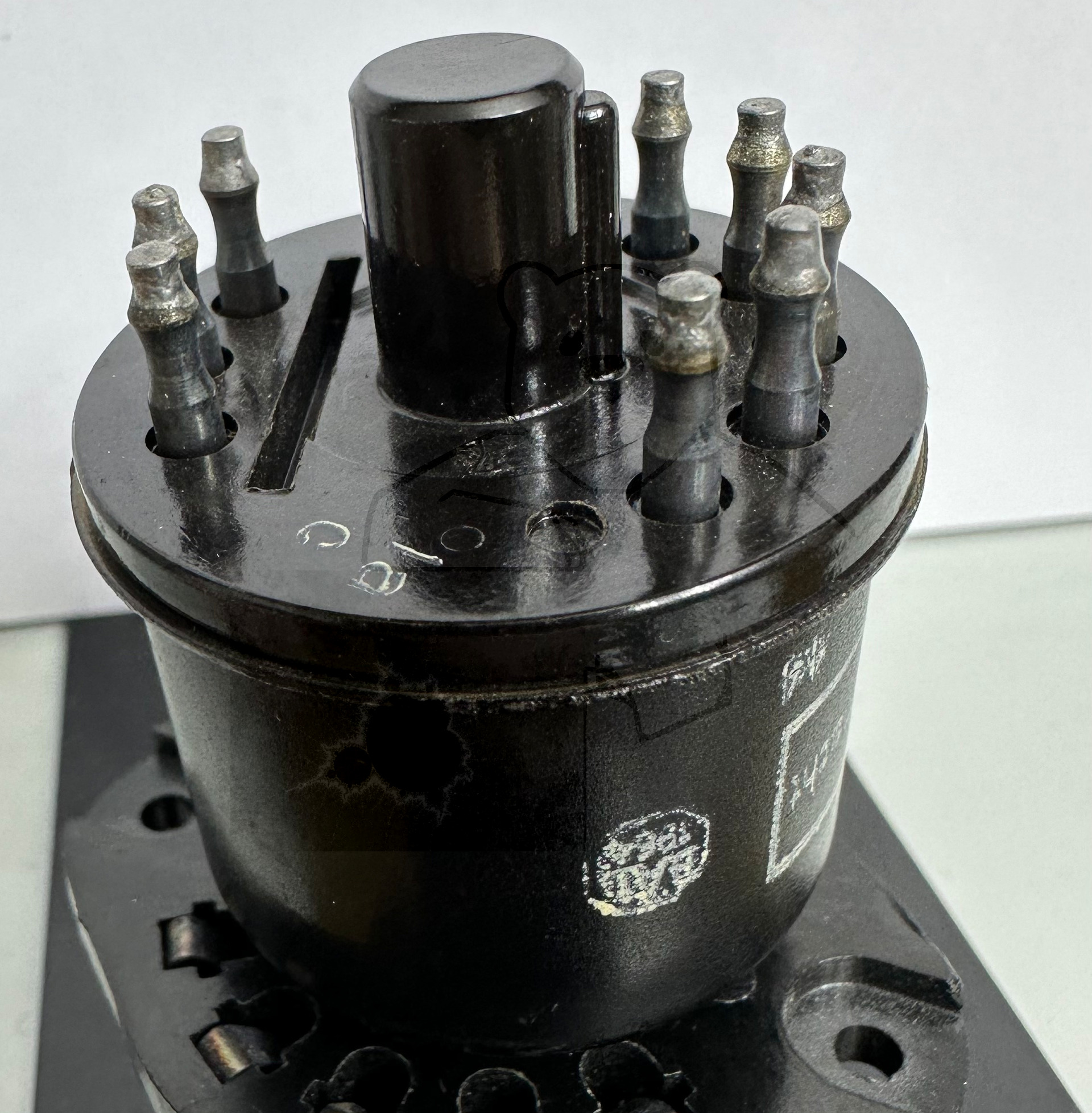

Röhre EZ11 #5911 Bild 3
