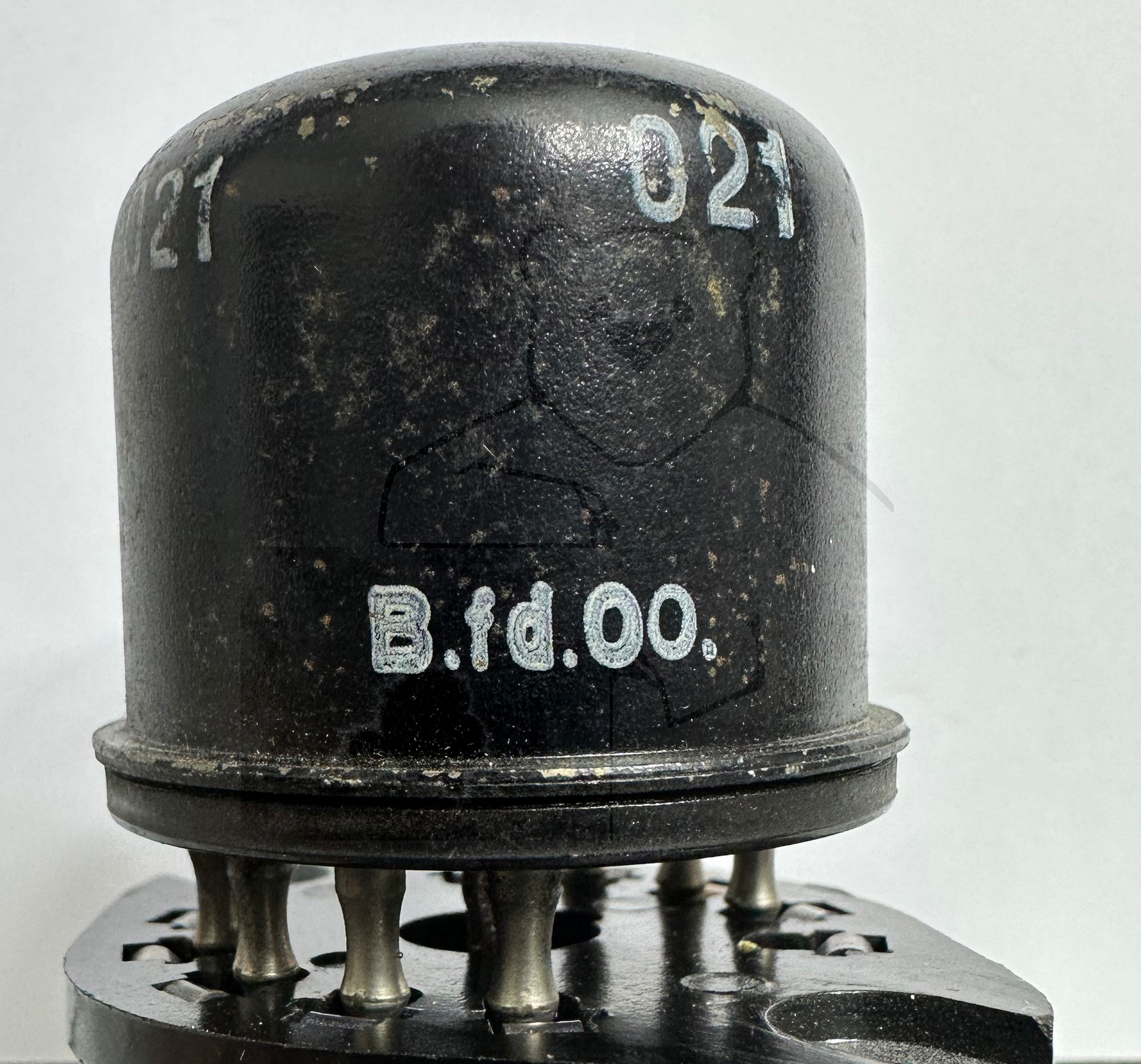

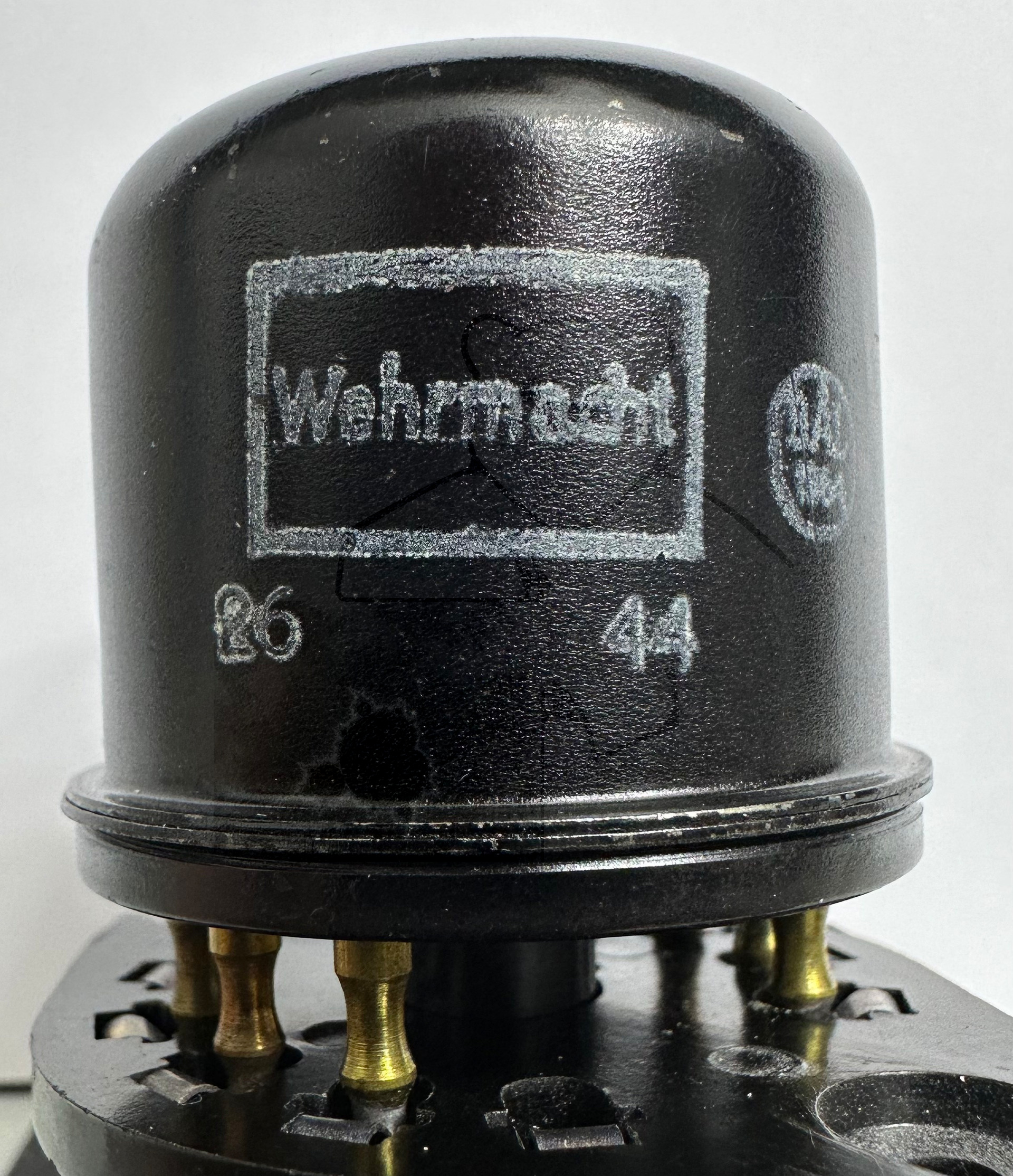

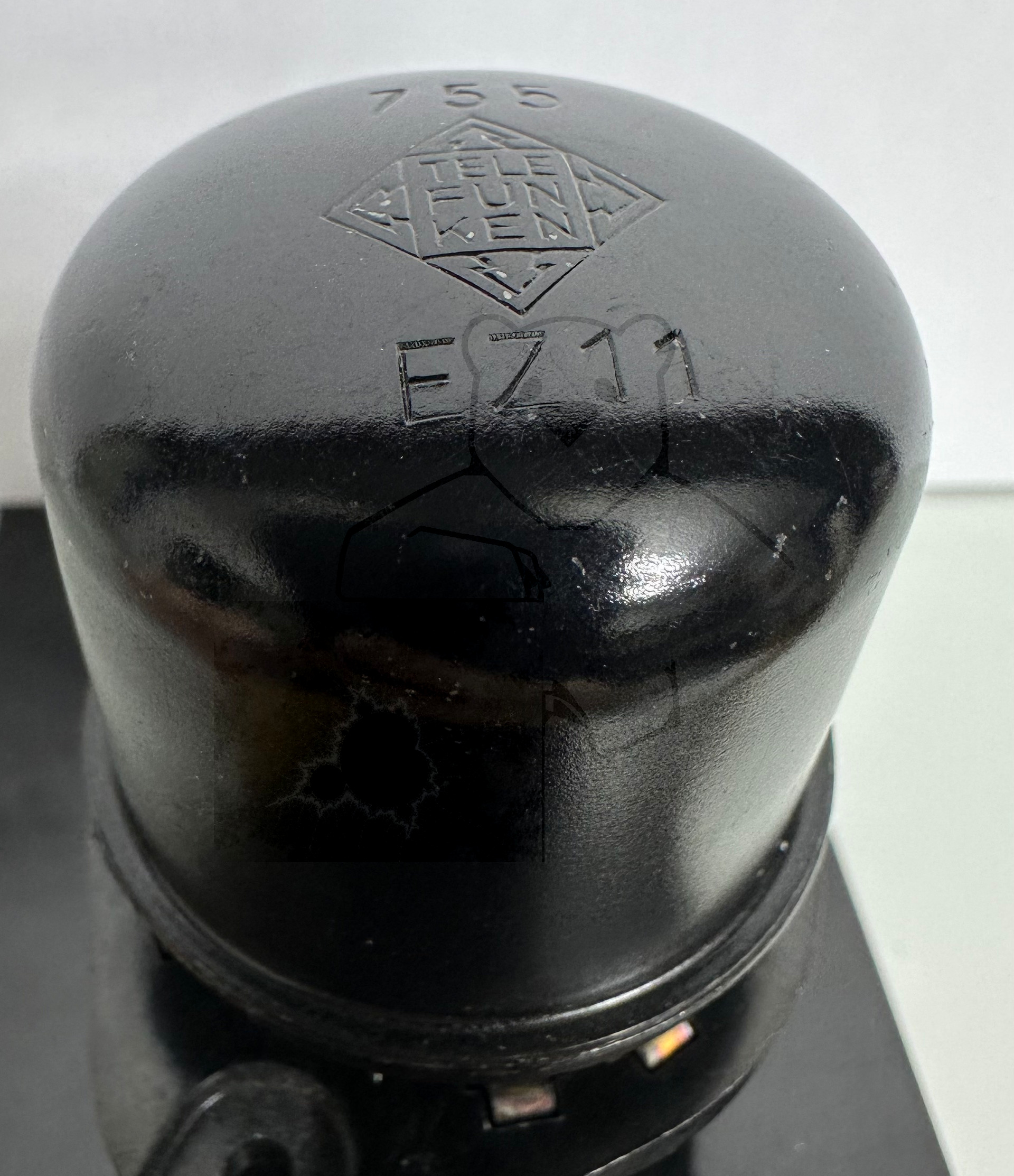

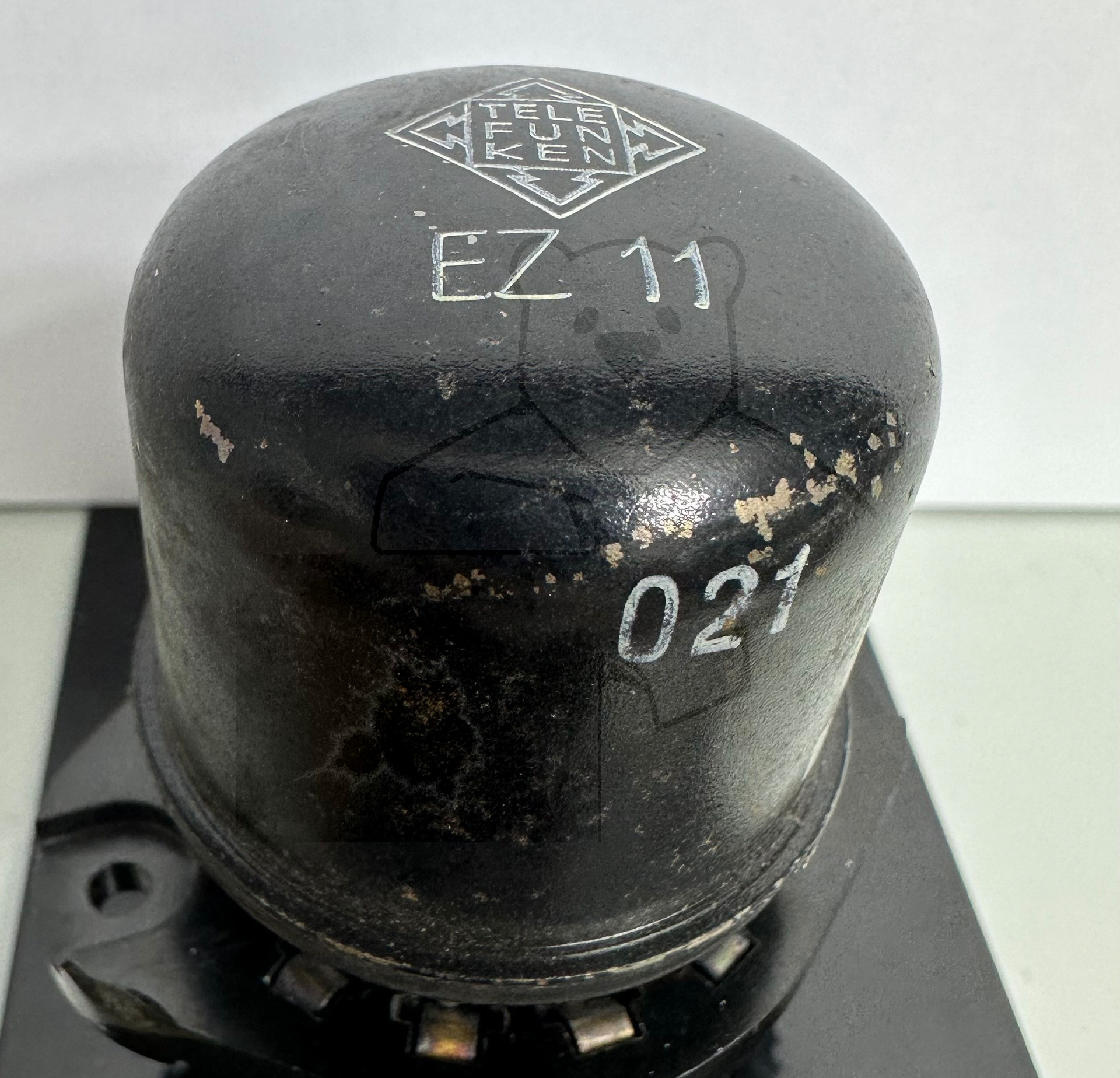

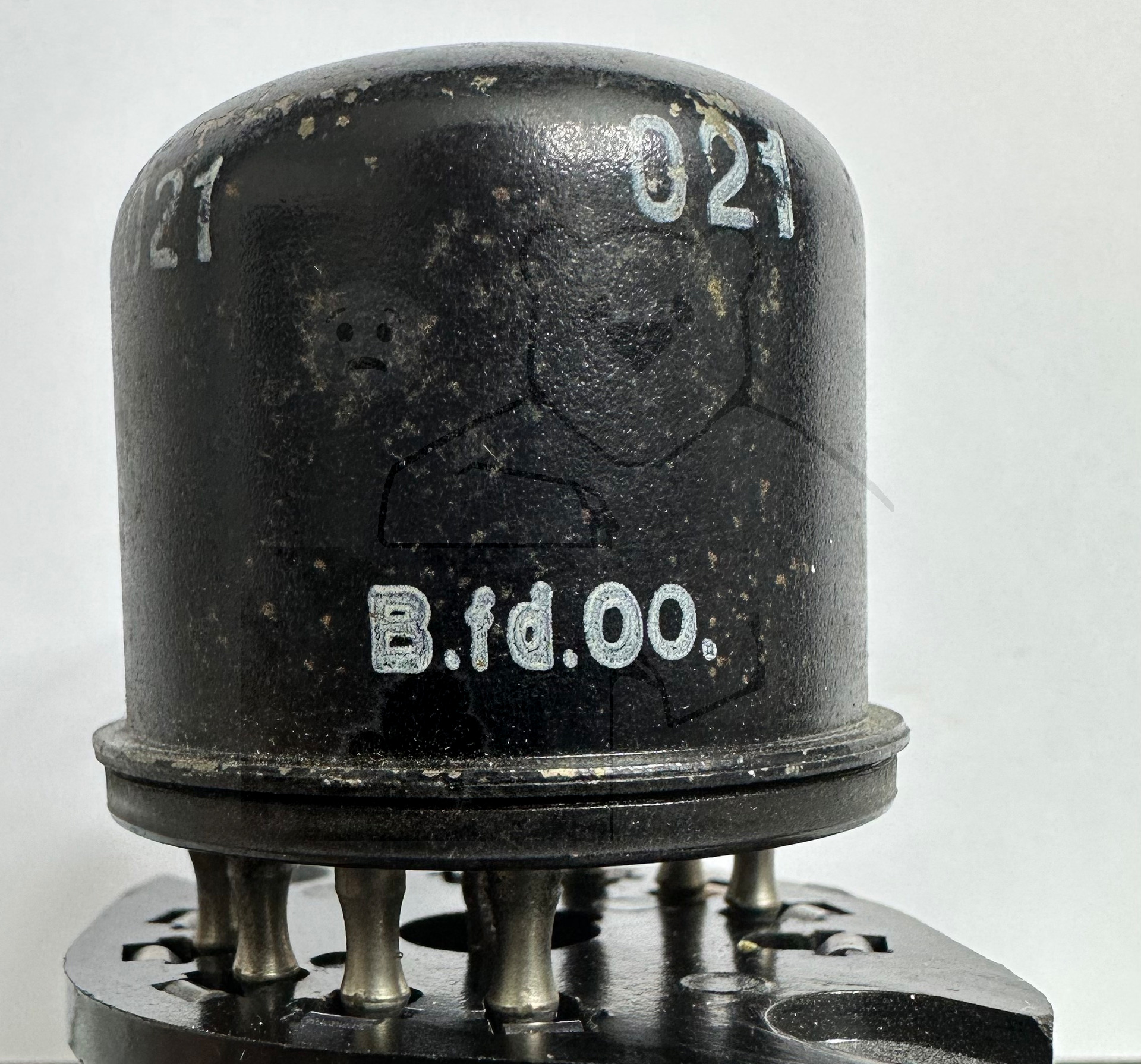

Daten und Bilder der Röhre: EZ11

🔎 Beschreibung der Röhre: EZ11

Name	EZ11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,29
Art der Heizung	Indirekt

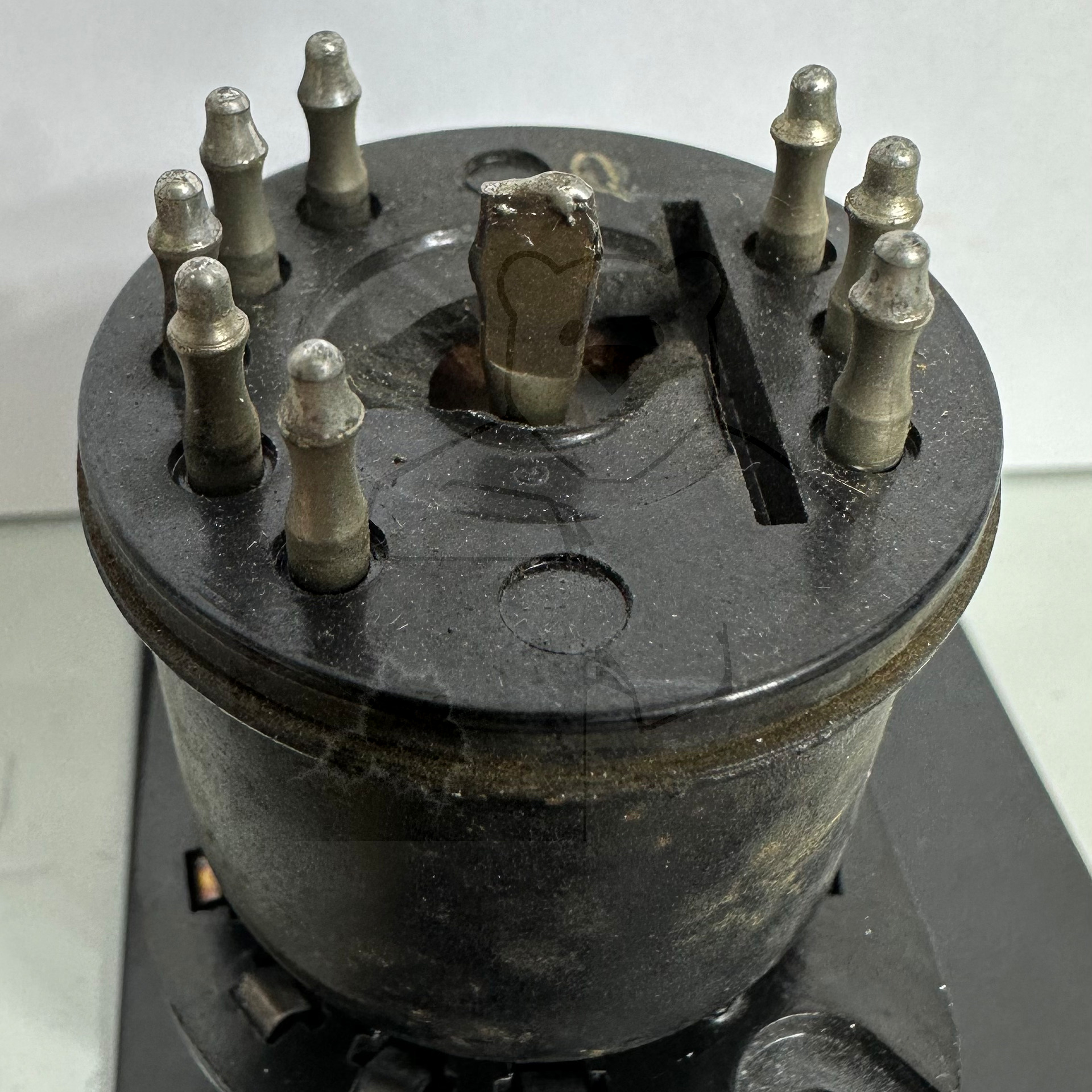

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:37:26

🔎 Beschreibung der Systeme für die Röhre: EZ11

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	6
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

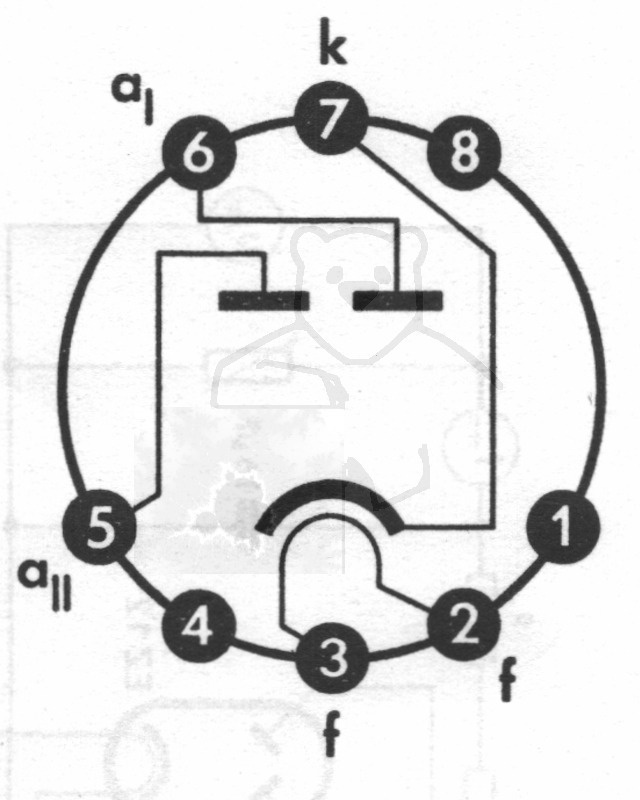

🔎 Sockelschaltung der EZ11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EZ11
Anwendung EZ11 Funkwerk Röhren Dokumente.pdf (946 kB)
Anwendung EZ11.pdf (42 kB)
Datenblatt EZ11 RFT.pdf (61 kB)
Datenblatt EZ11 Telefunken.pdf (137 kB)
Pruefkarte EZ11 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte EZ11 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)
