đ Beschreibung der Röhre: E180F Inventarnummer: 05092
| Name | â E180F |
| Vergleichsname | 6688 â 7788 â E810F |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | U.gi.02 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Bundeswehr Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S121b |
đ Beschreibung der Systeme fĂŒr die Röhre: E180F
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 8 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E180F
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: E180F
Datenblatt E180F AEG [www.tubedata.info].pdf (286 kB)
Datenblatt E180F Lamina [www.tubedata.info].pdf (1069 kB)
Datenblatt E180F Philips Version 1 [www.tubedata.info].pdf (839 kB)
Datenblatt E180F Philips Version 2 [www.tubedata.info].pdf (286 kB)
Datenblatt E180F Philips Version 3.pdf (448 kB)
Datenblatt E180F Siemens [www.tubedata.info].pdf (211 kB)
Datenblatt E180F Telefunken.pdf (140 kB)
Pruefkarte E180F - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte E180F CV3998 EF861 5A-170K - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E180F

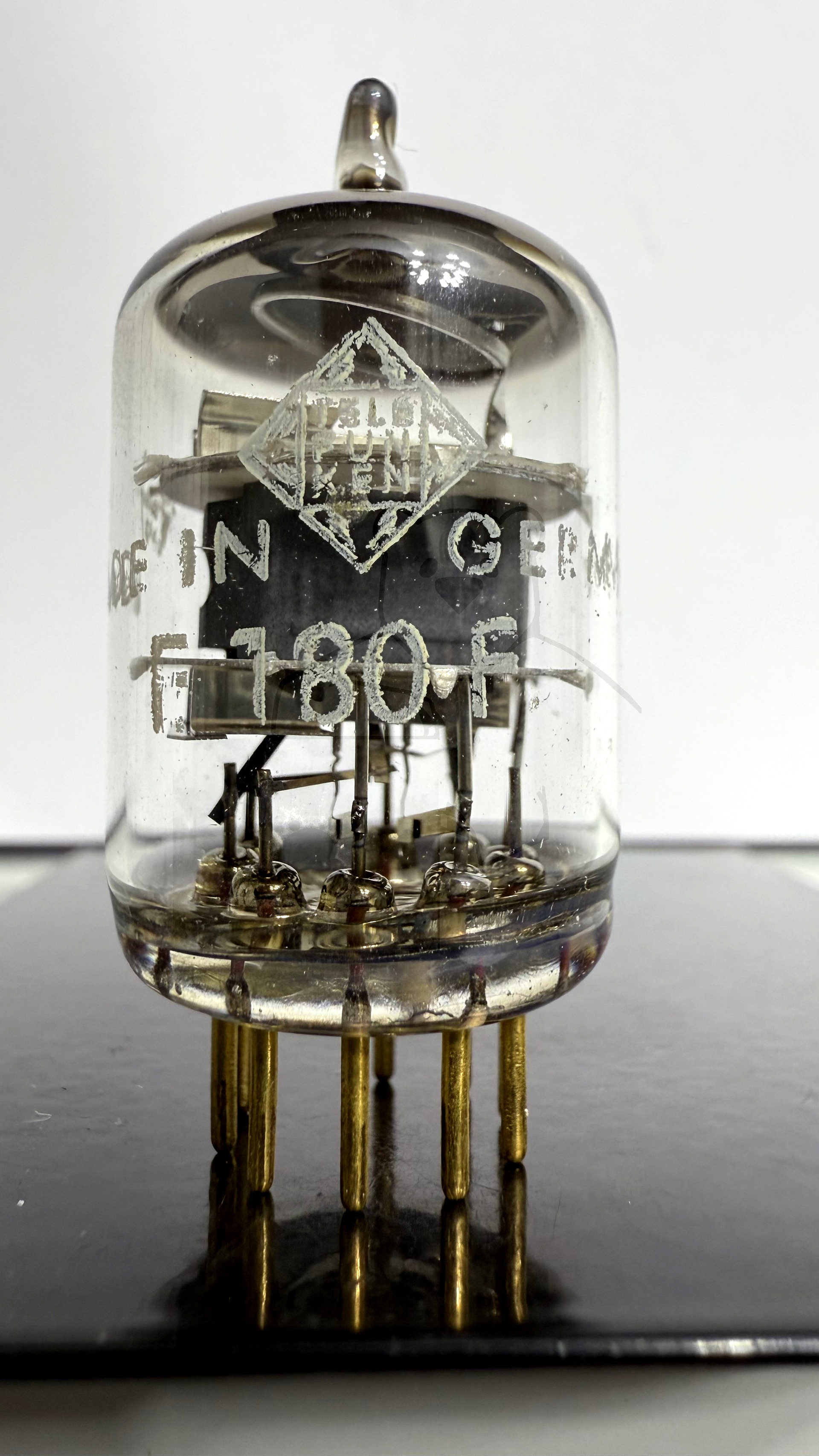

Röhre E180F #5092 Bild 1
