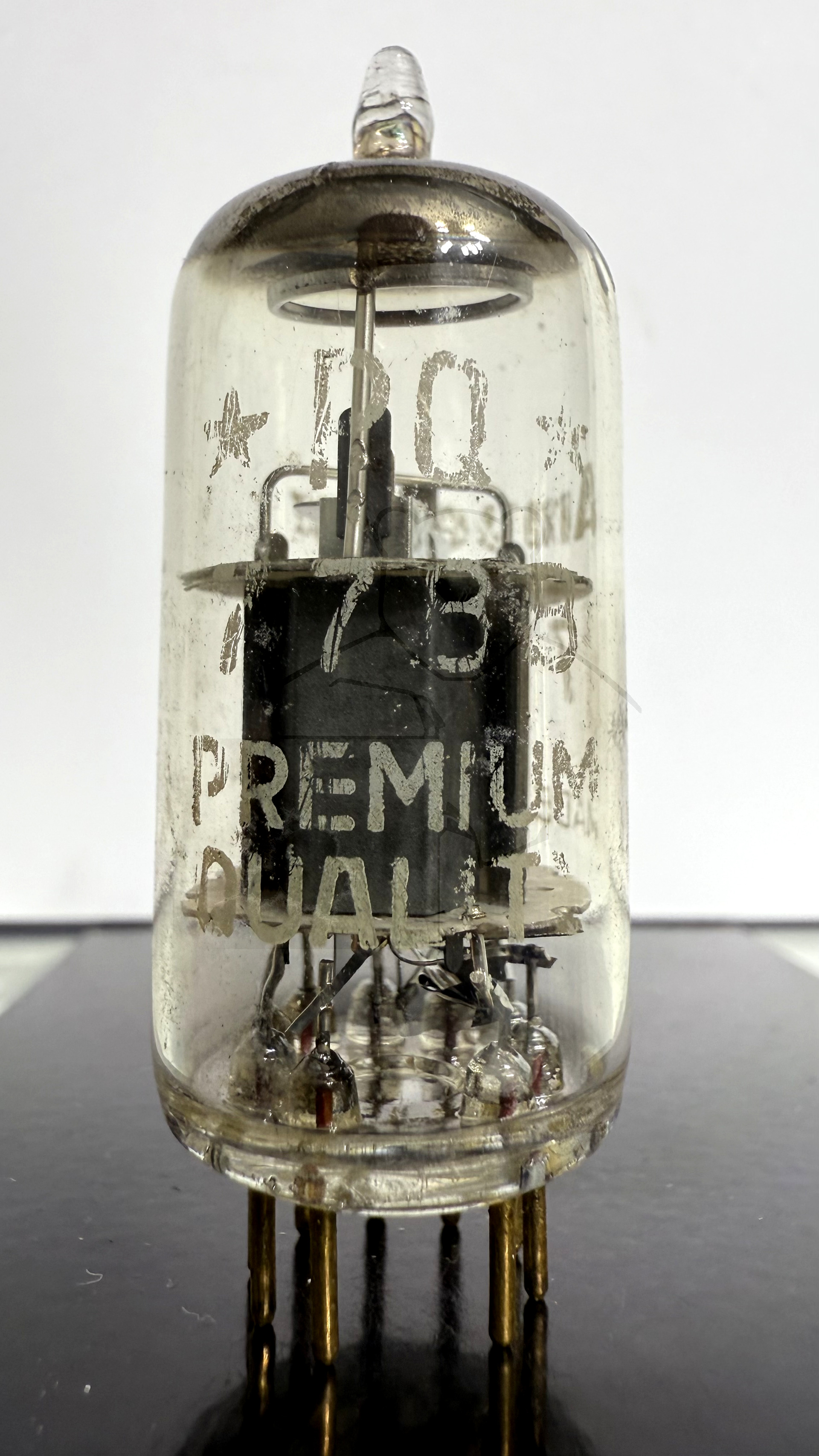

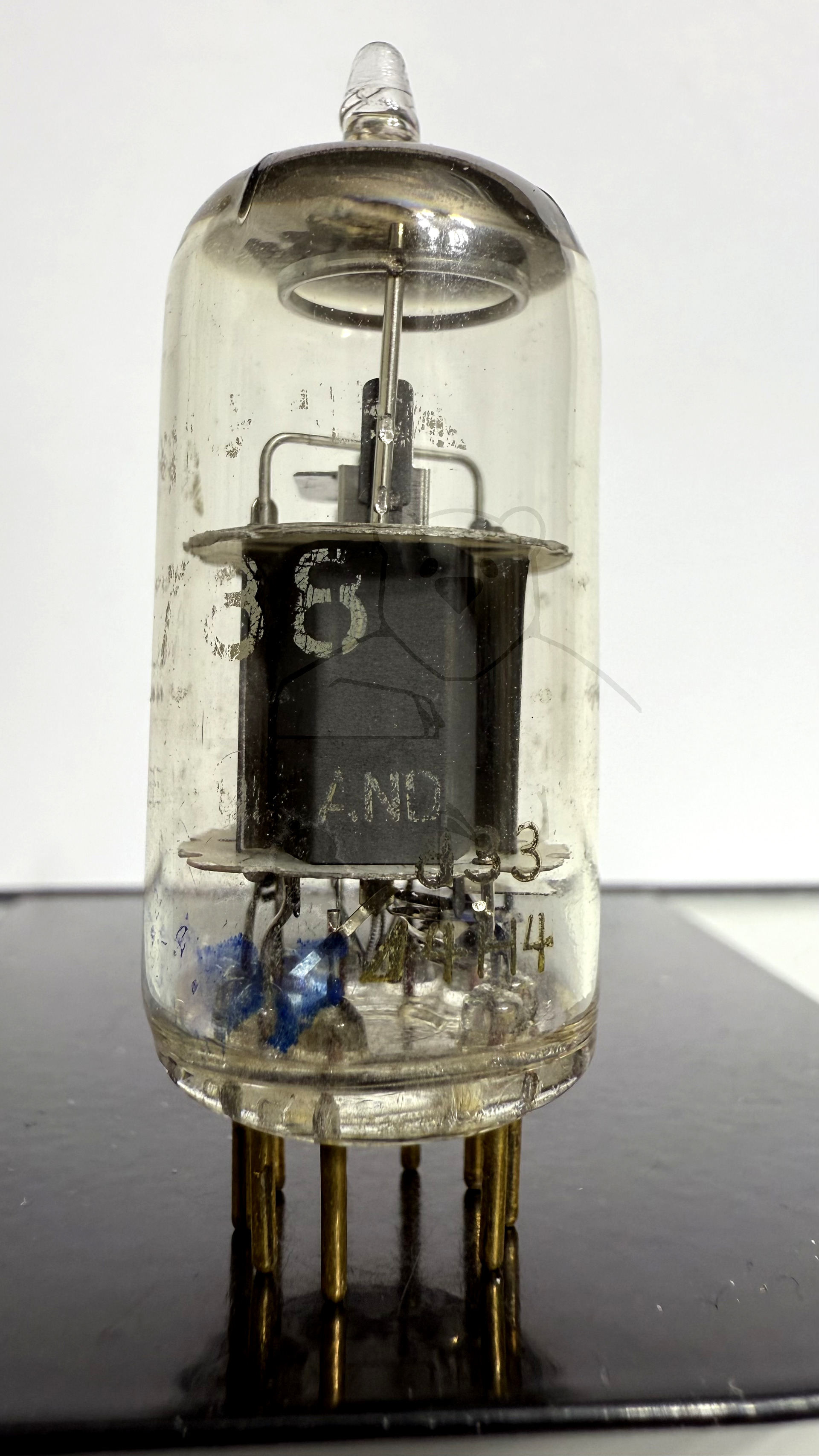

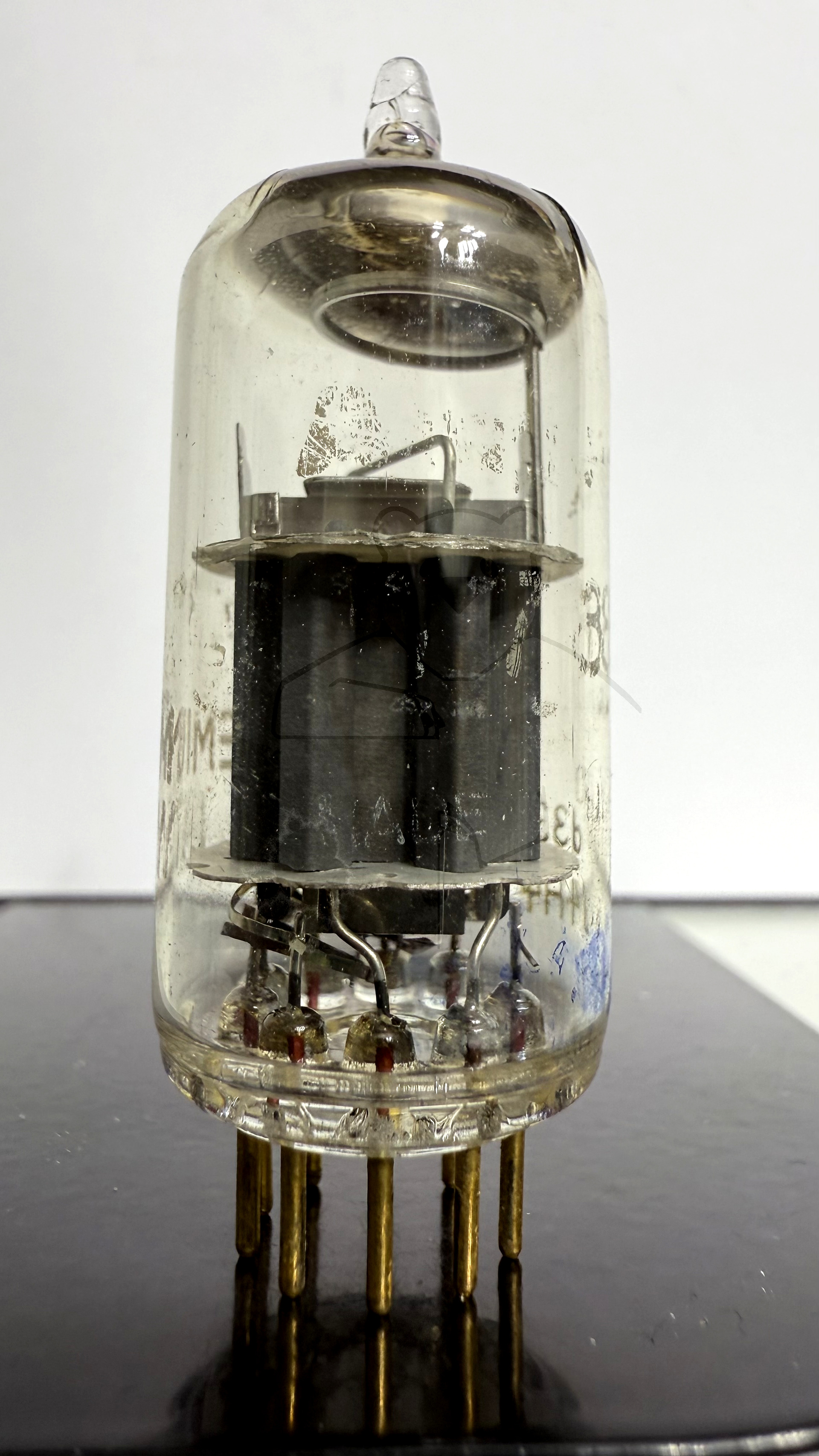

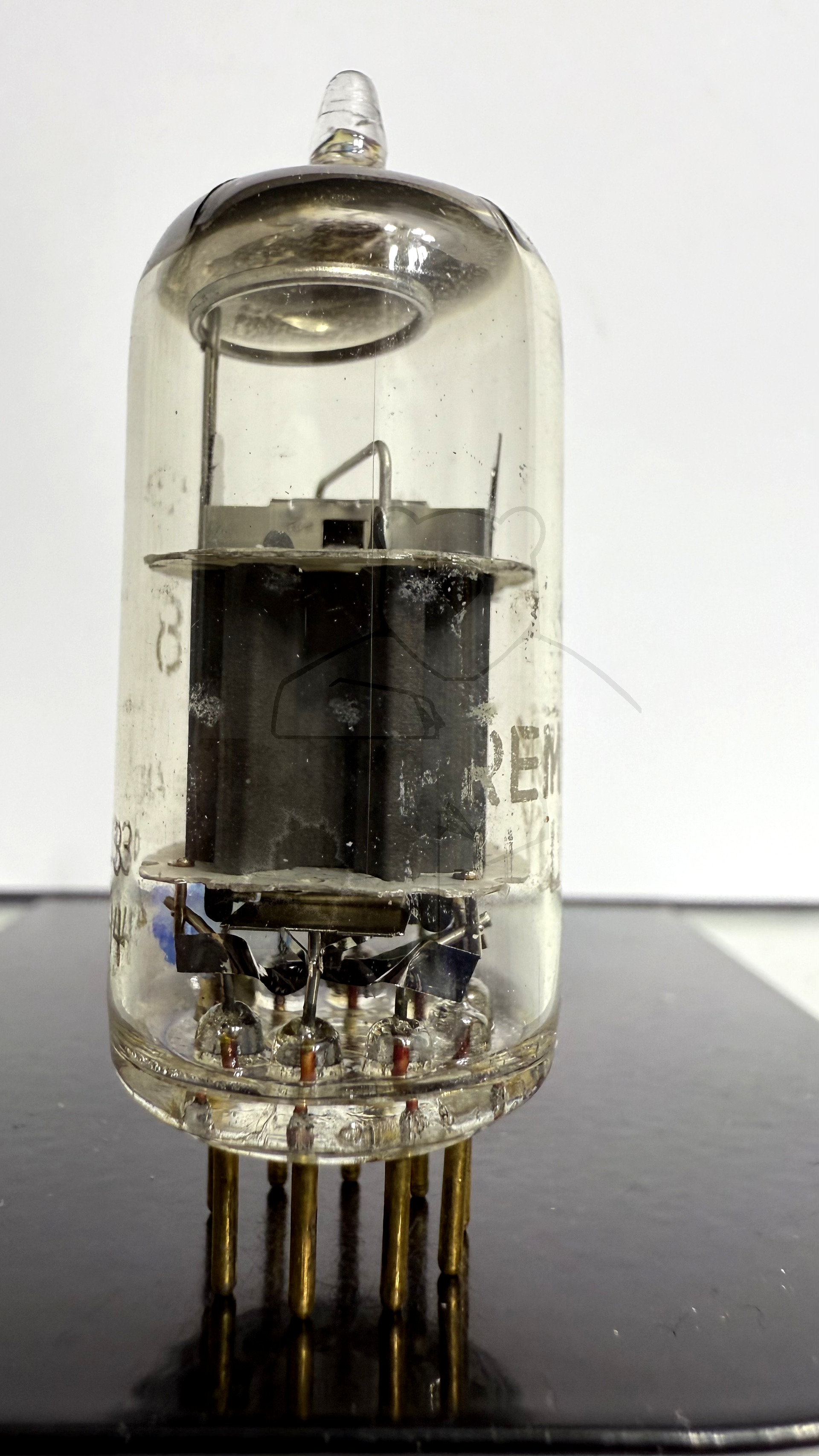

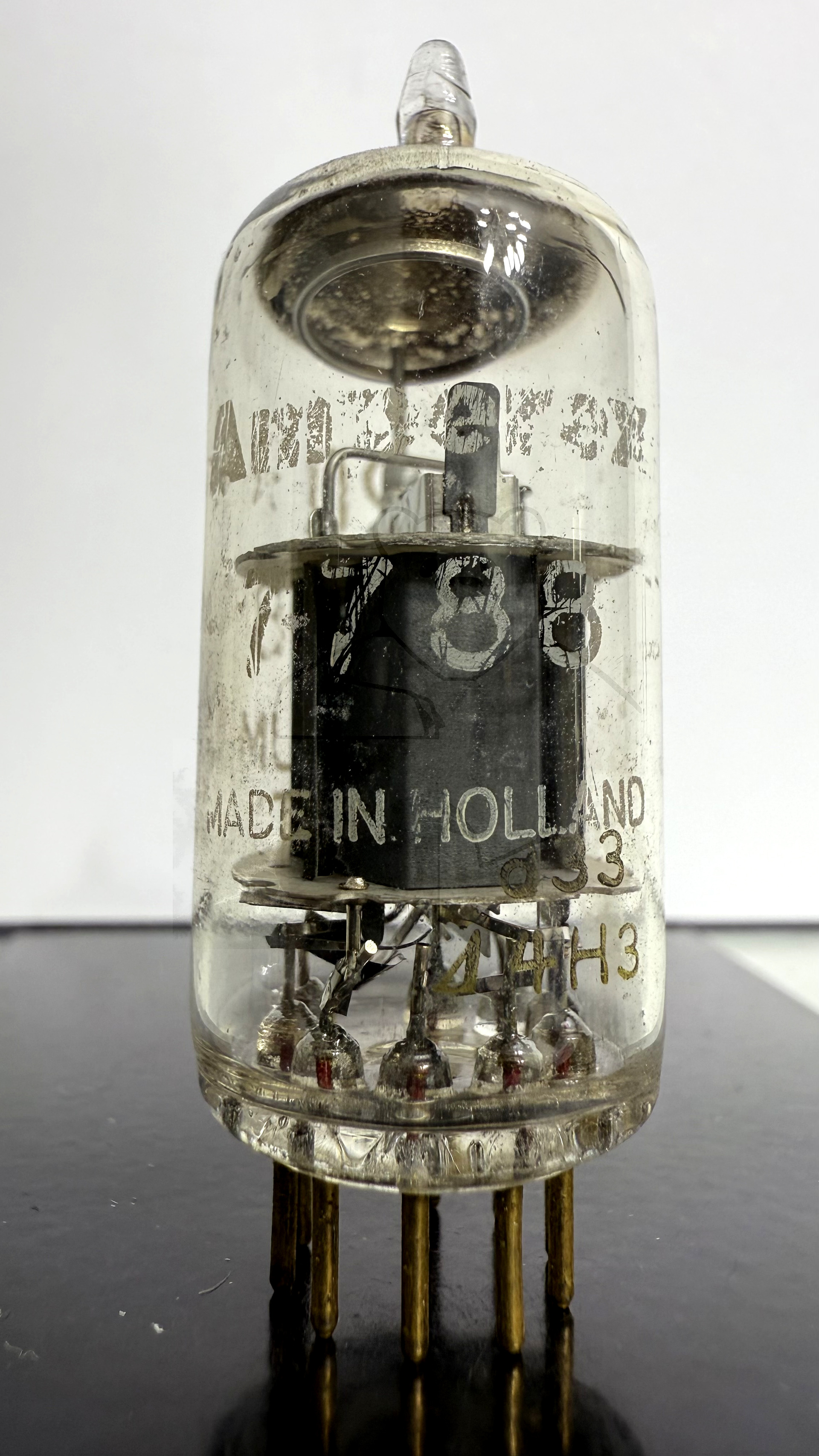

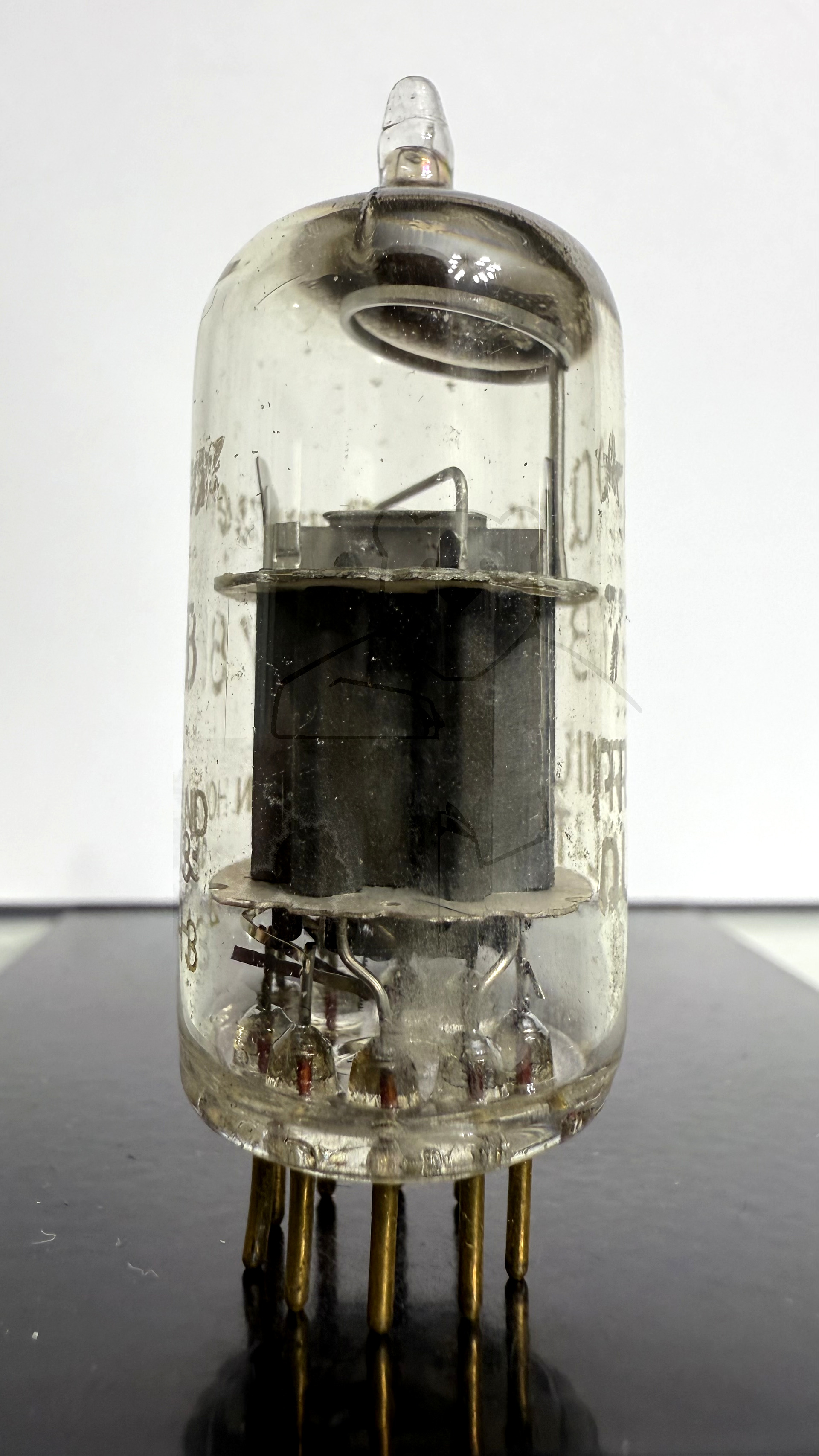

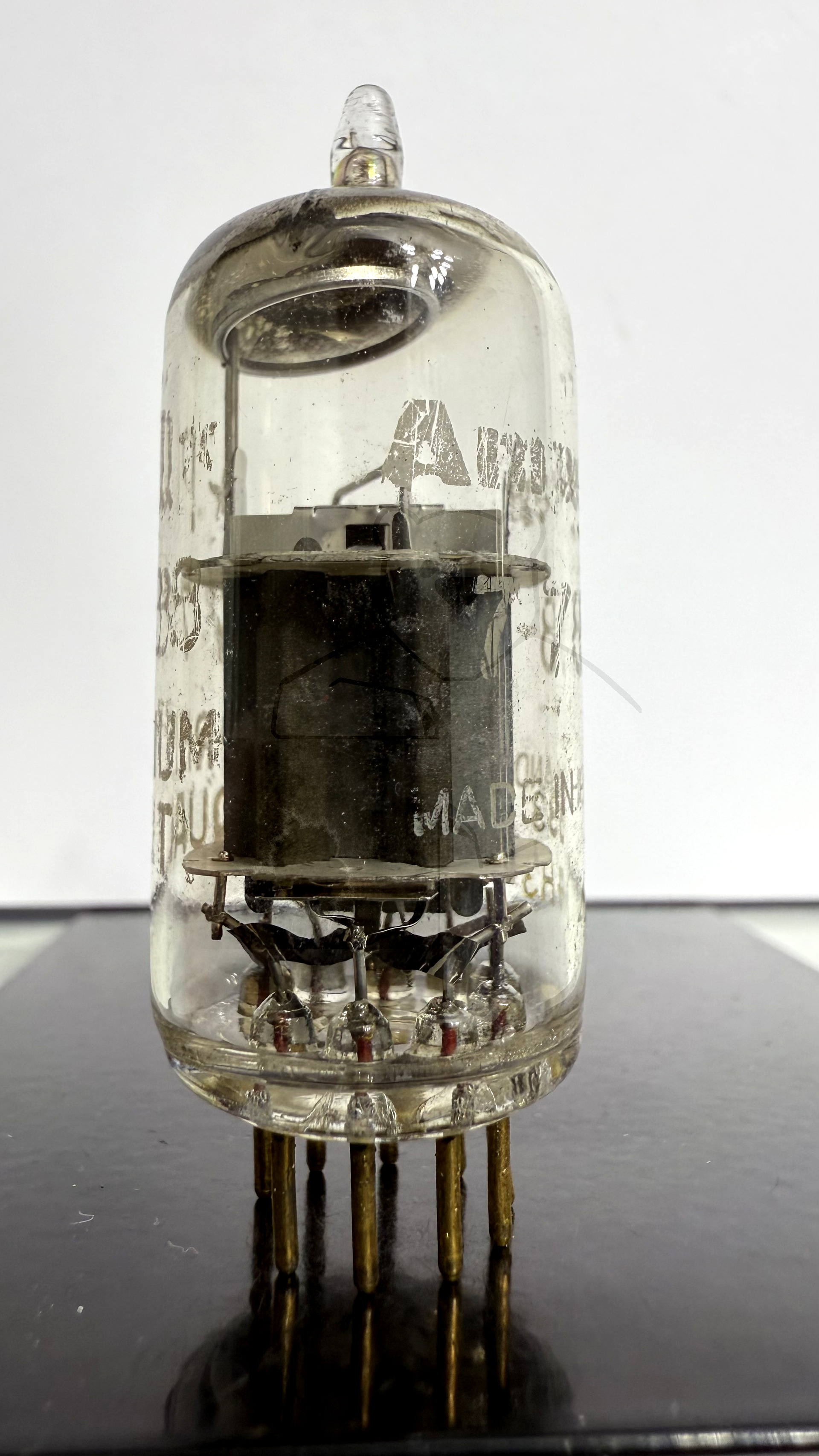

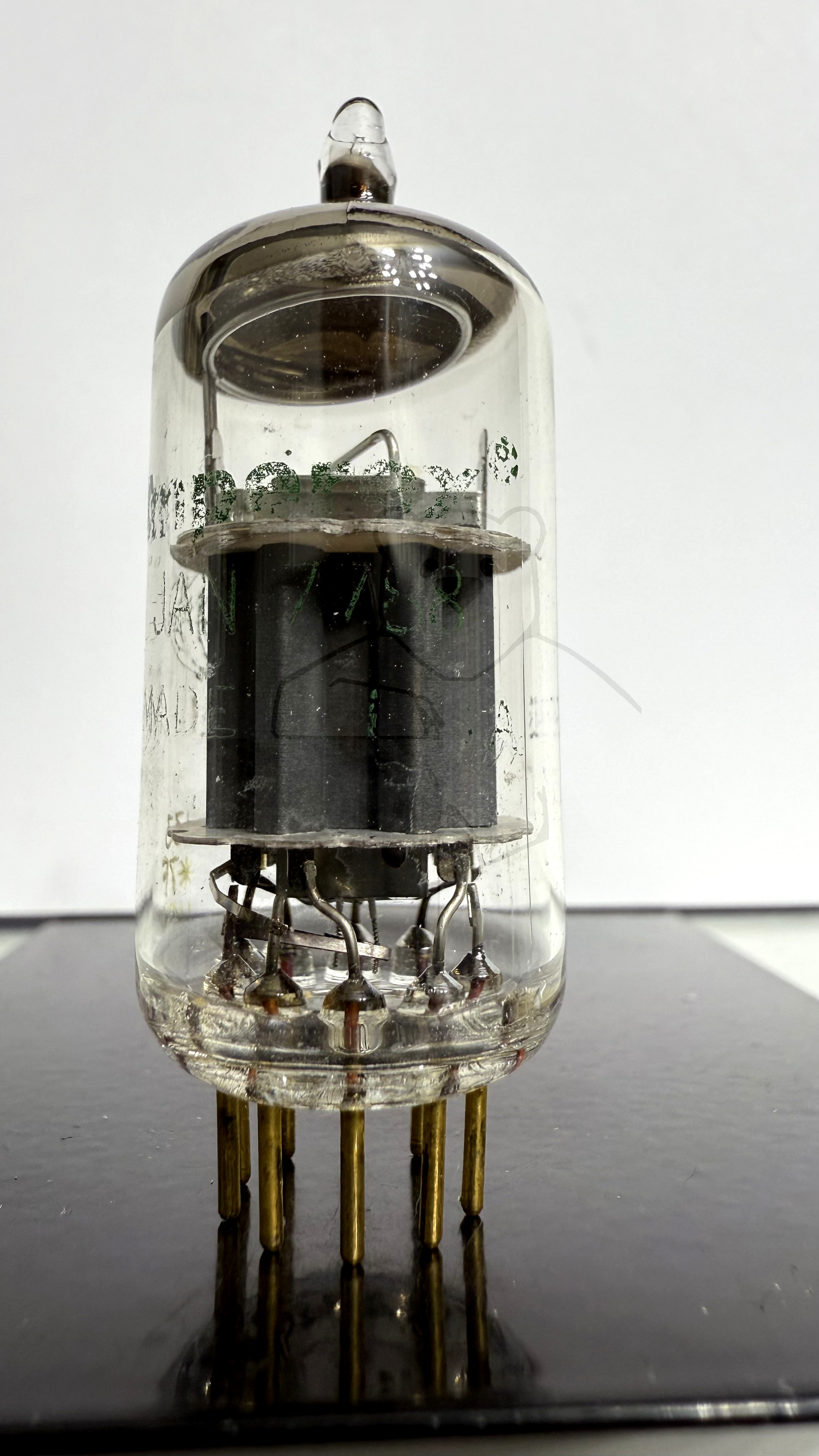

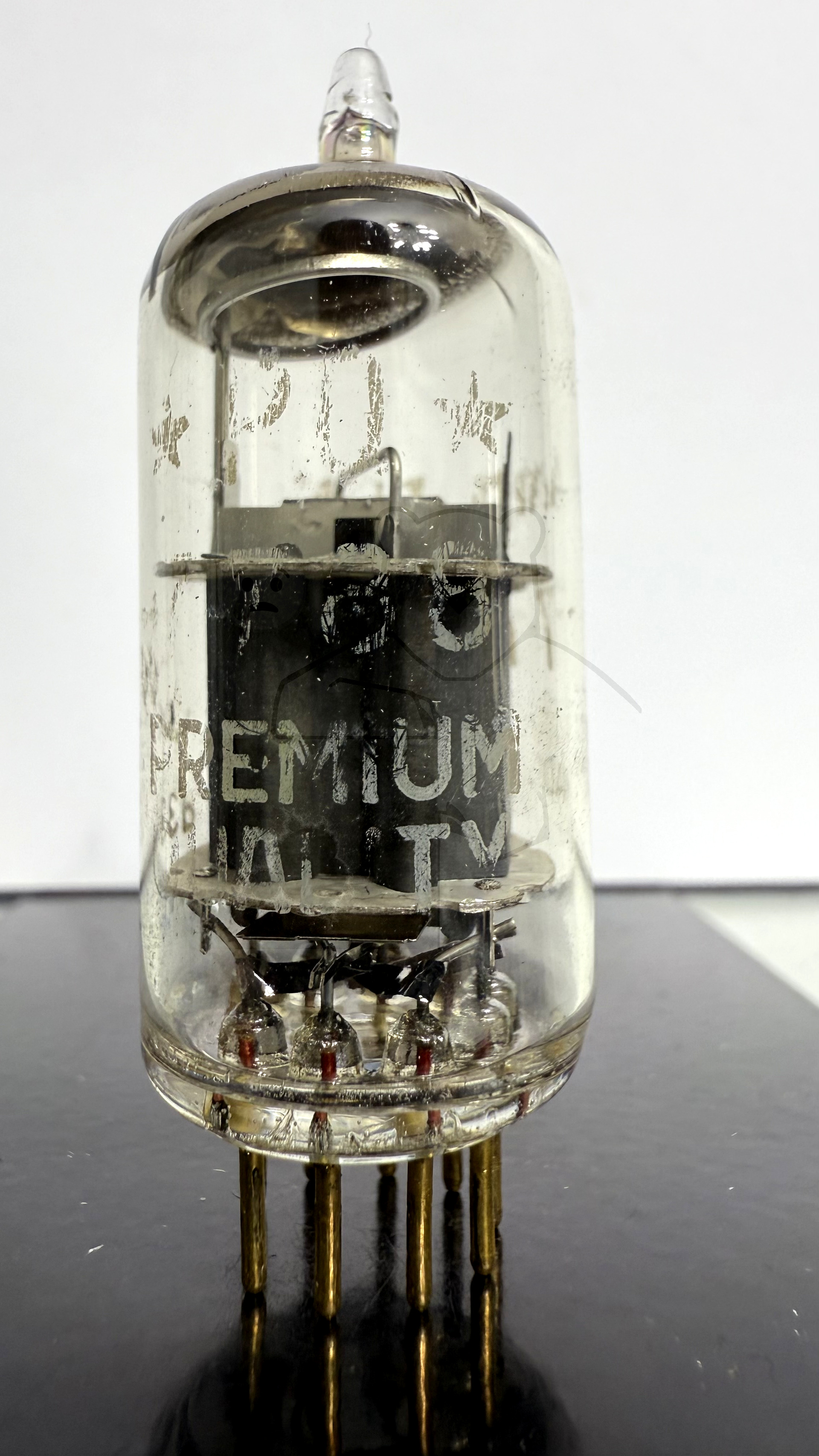

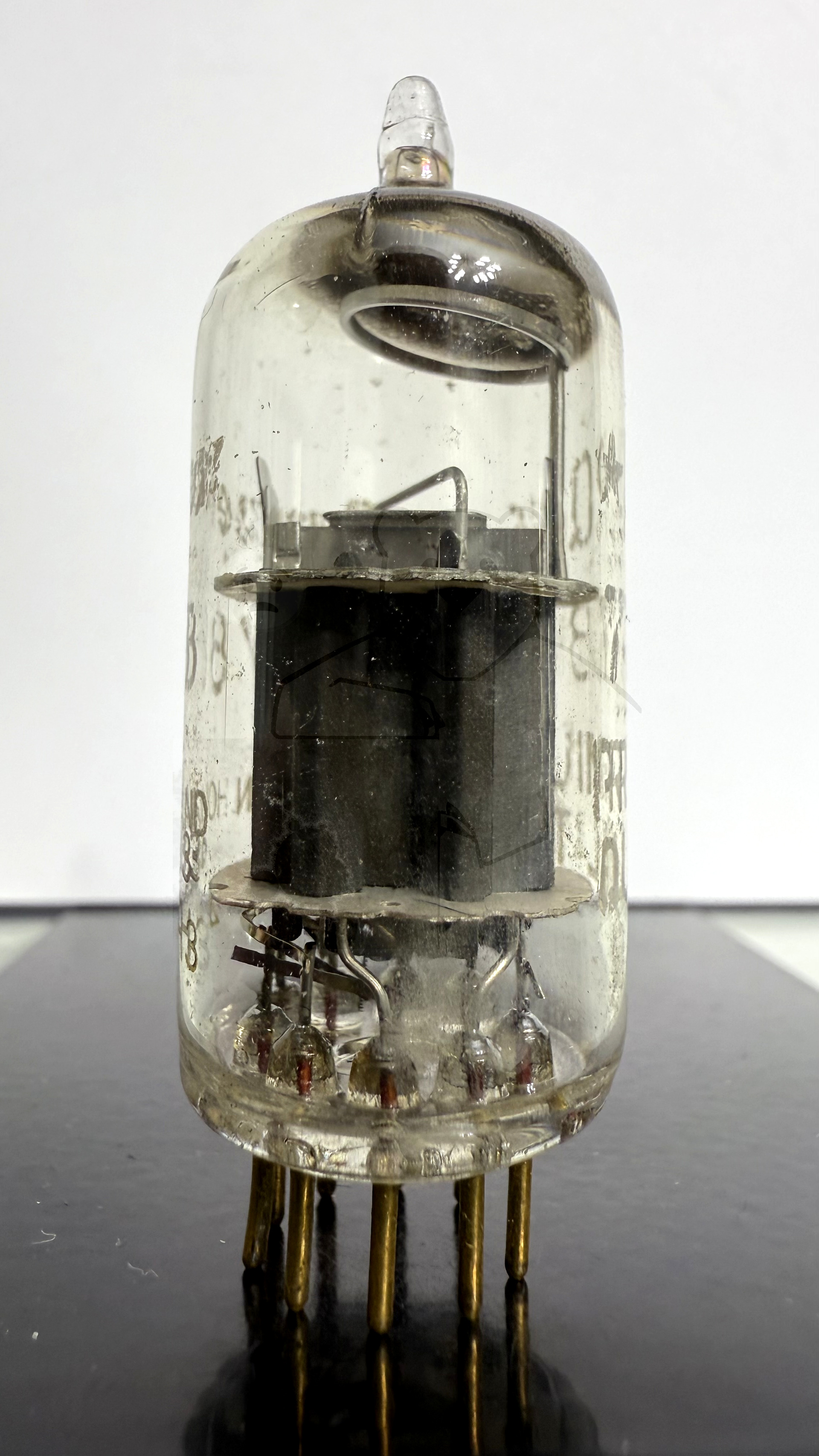

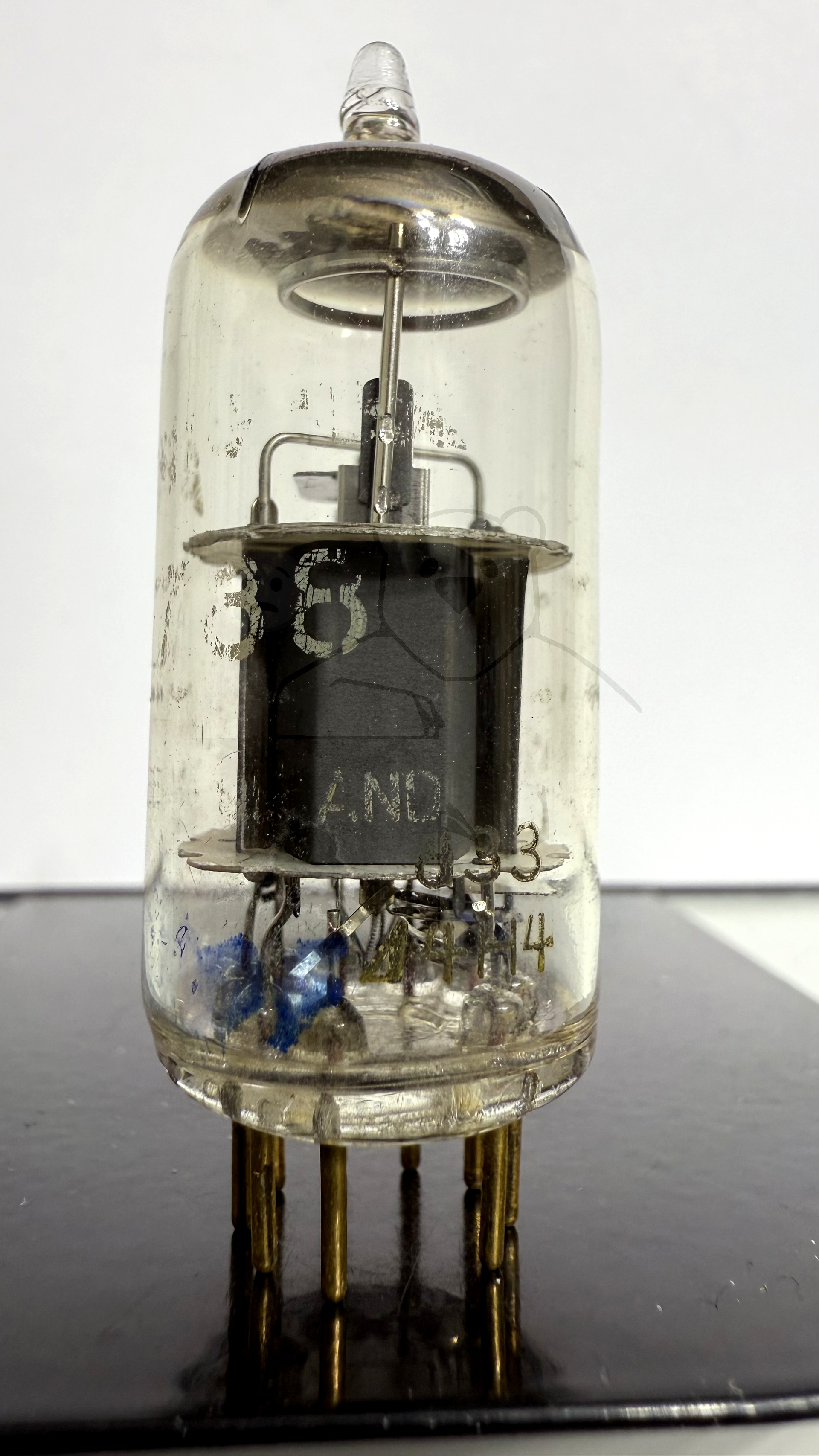

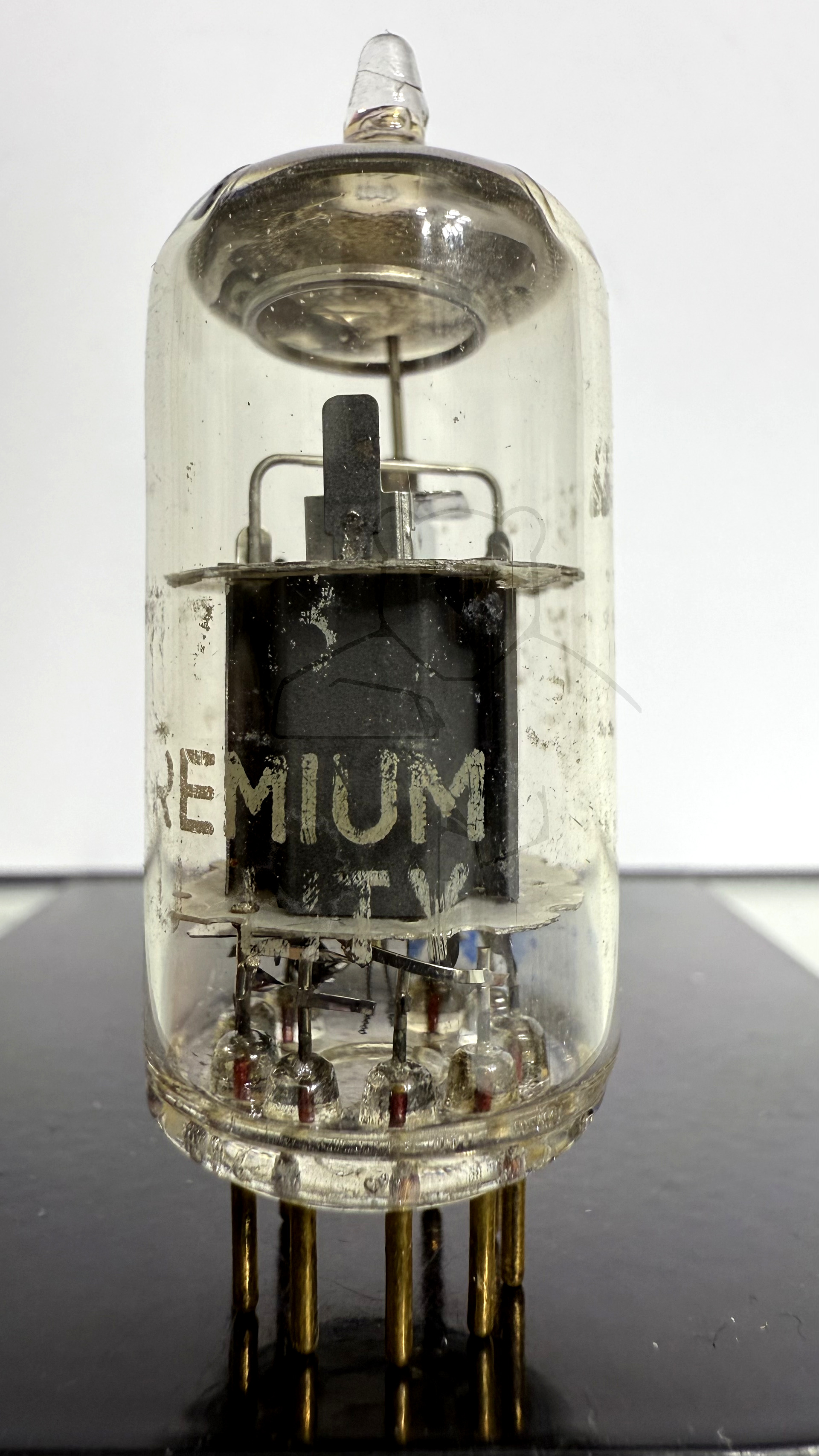

Daten und Bilder der Röhre: 7788

🔎 Beschreibung der Röhre: 7788

Name	7788
Vergleichsname	6688 → E180F → E810F
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,34
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Röhre mit langer Lebensdauer von mindestens 10000 Stunden
Letzte Änderung	06.06.2018 21:03:53

🔎 Beschreibung der Systeme für die Röhre: 7788

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	6, 9
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

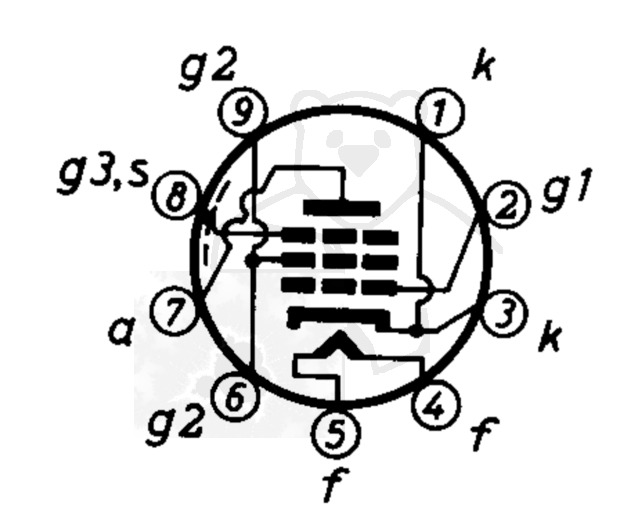

🔎 Sockelschaltung der 7788

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 7788
Datenblatt 7788 E810F Philips.pdf (346 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
