Daten und Bilder der Röhre: VY1

🔎 Beschreibung der Röhre: VY1 Inventarnummer: 04808

Name	→ VY1
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen

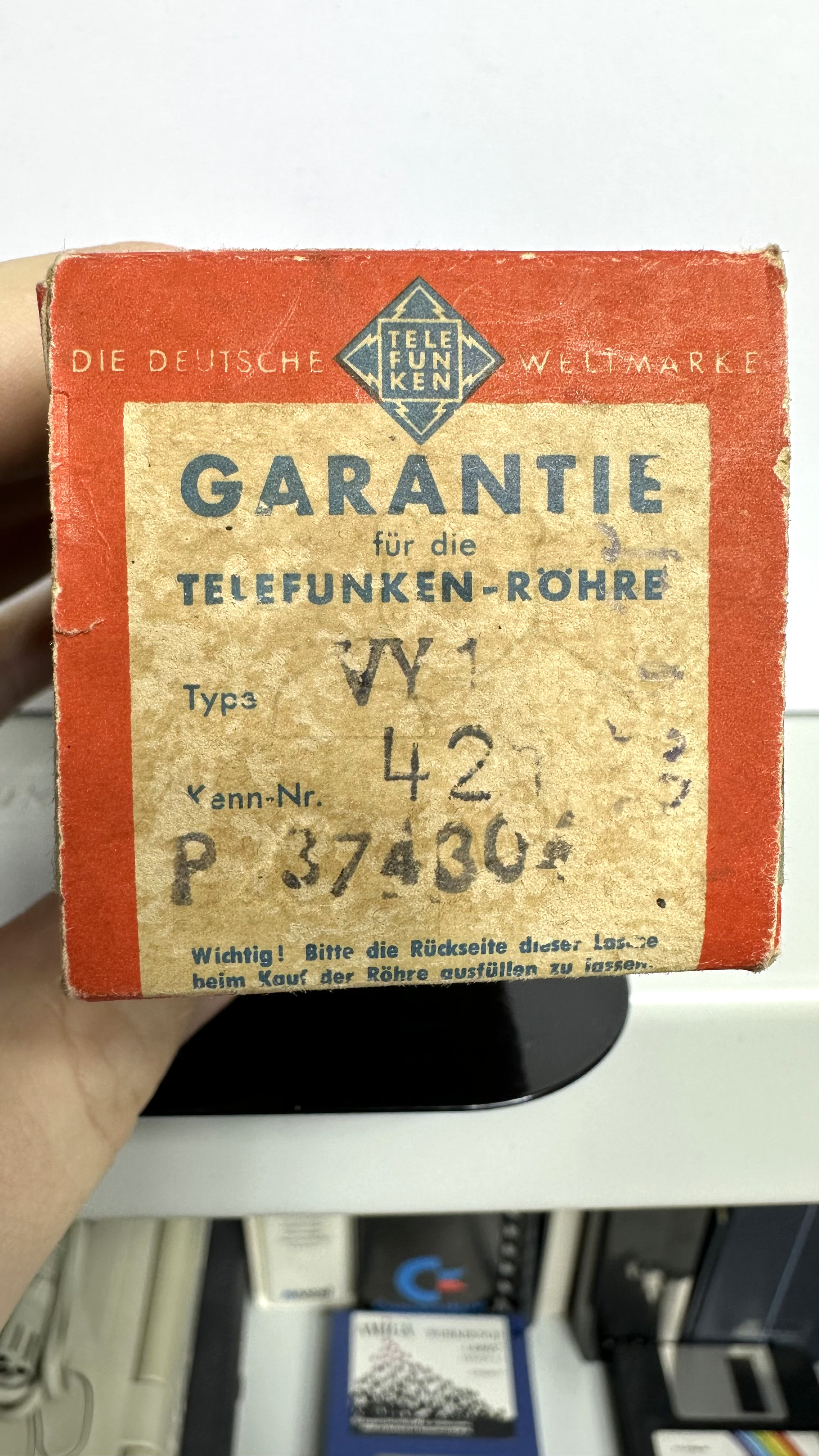

Kenn Nummer	42
Ätz- Produktionscode
Serien Nummer	P374304

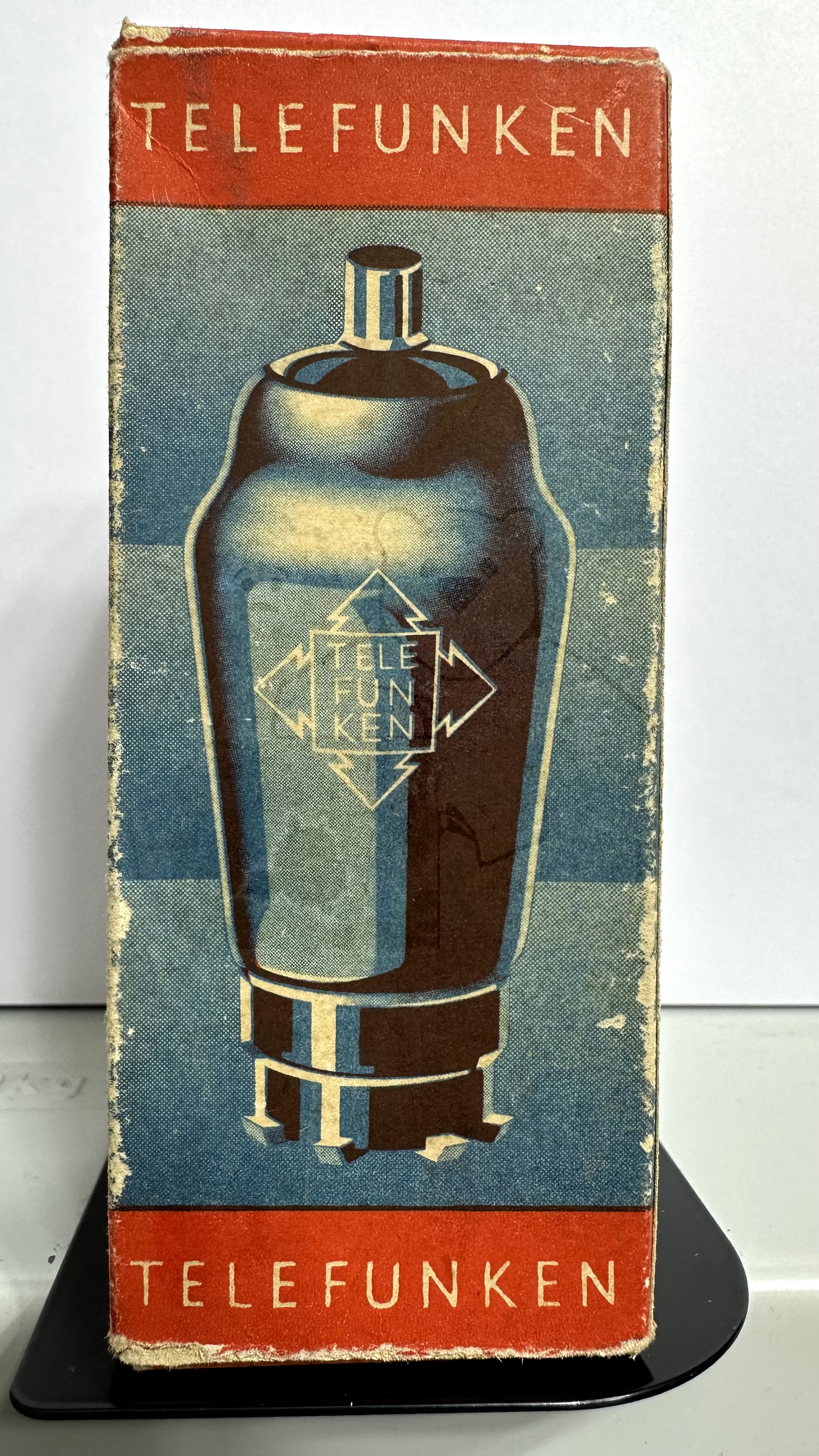

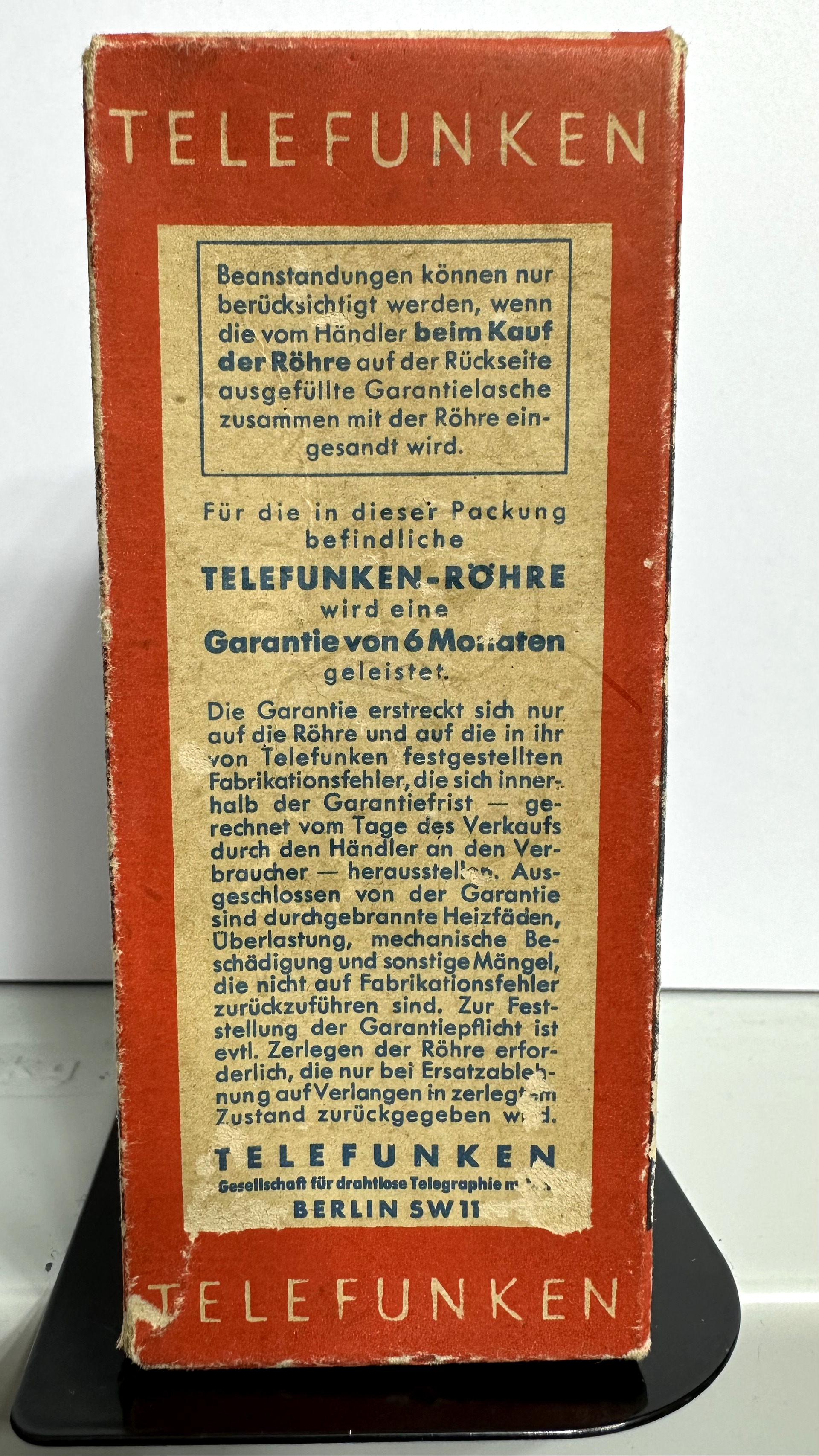

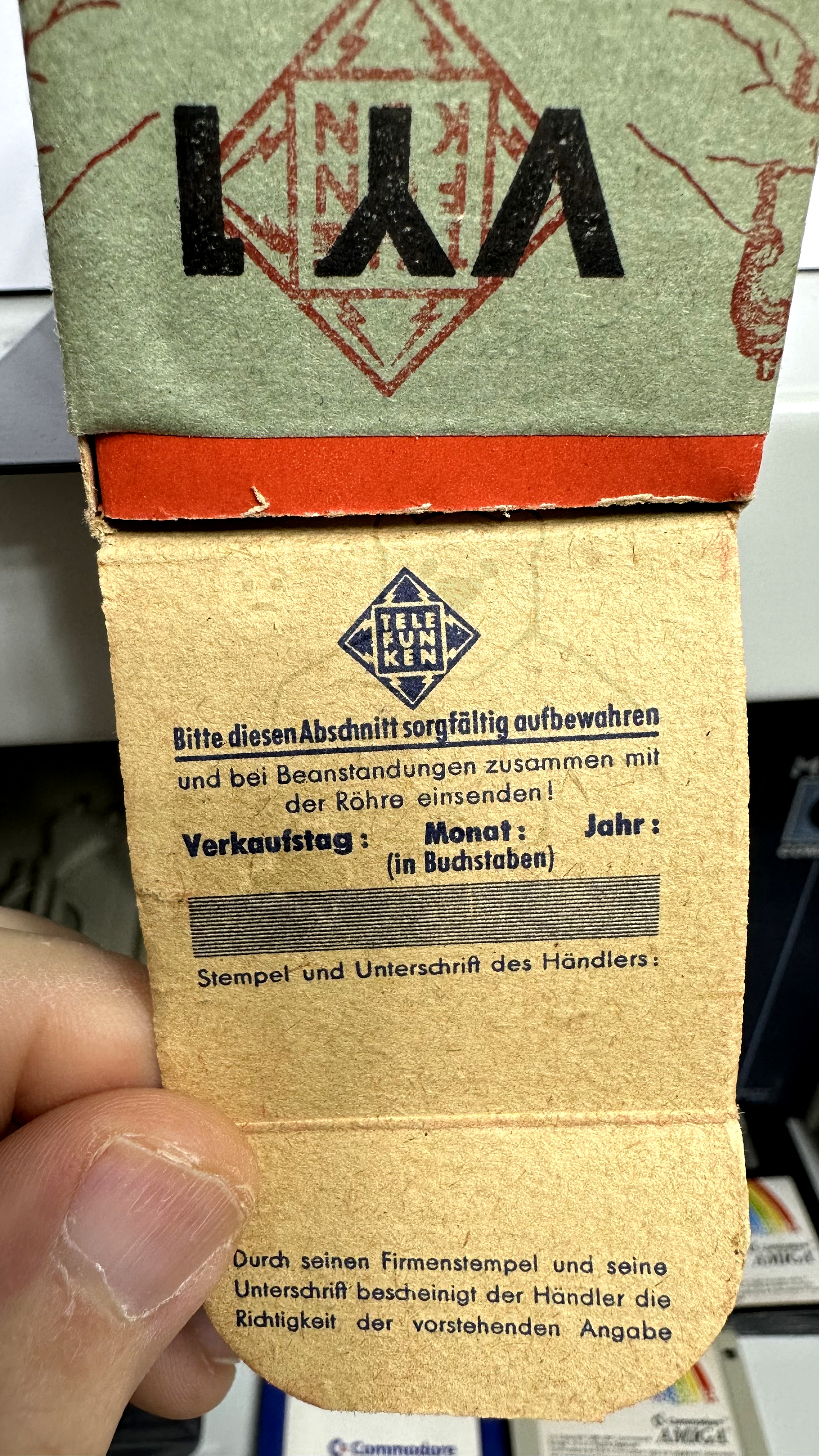

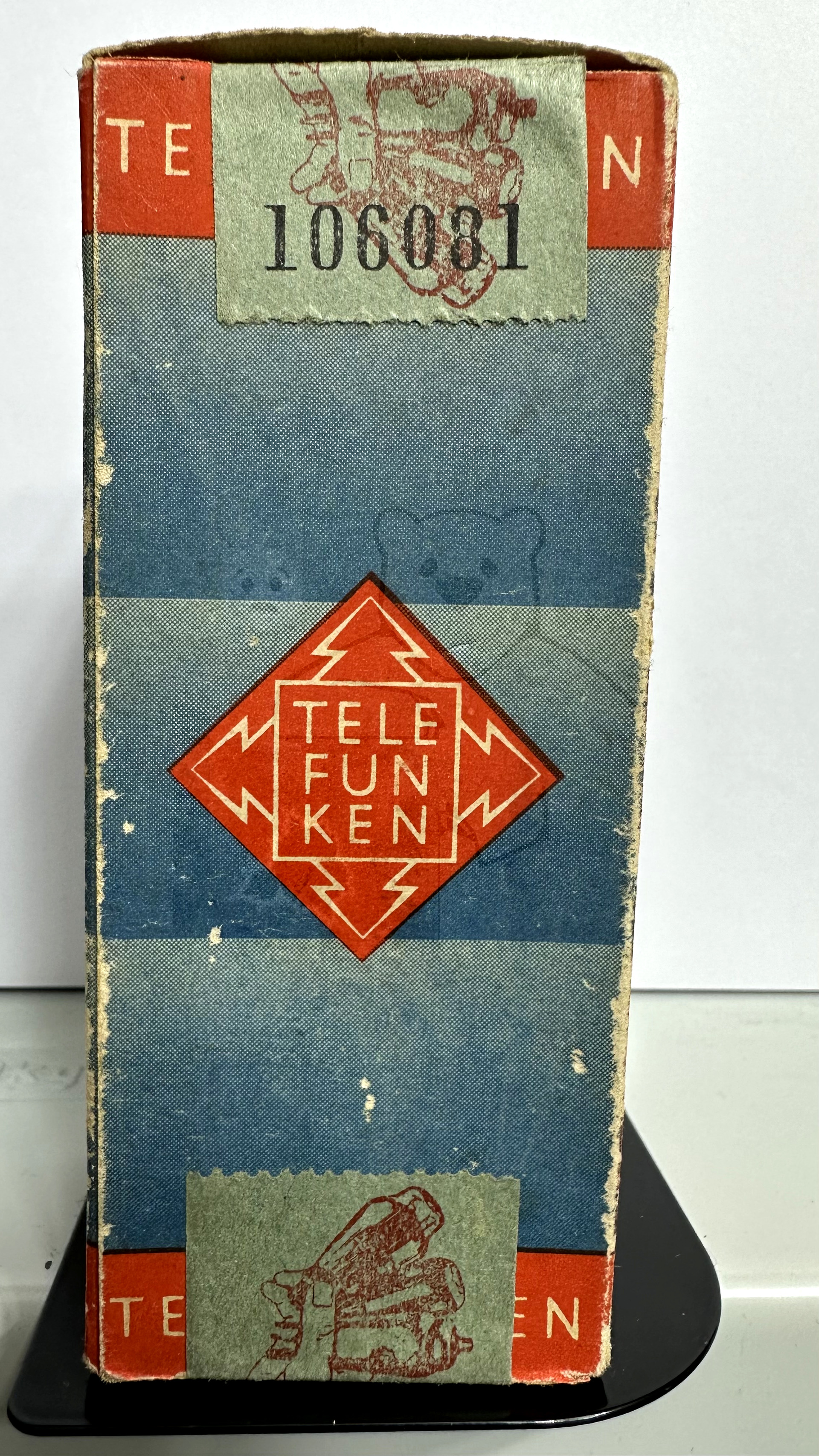

Verpackung	Versiegelte Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L3

🔎 Beschreibung der Systeme für die Röhre: VY1

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der VY1

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: VY1
Anwendung VY1 VY2.pdf (60 kB)
Pruefkarte VY1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte VY1 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
