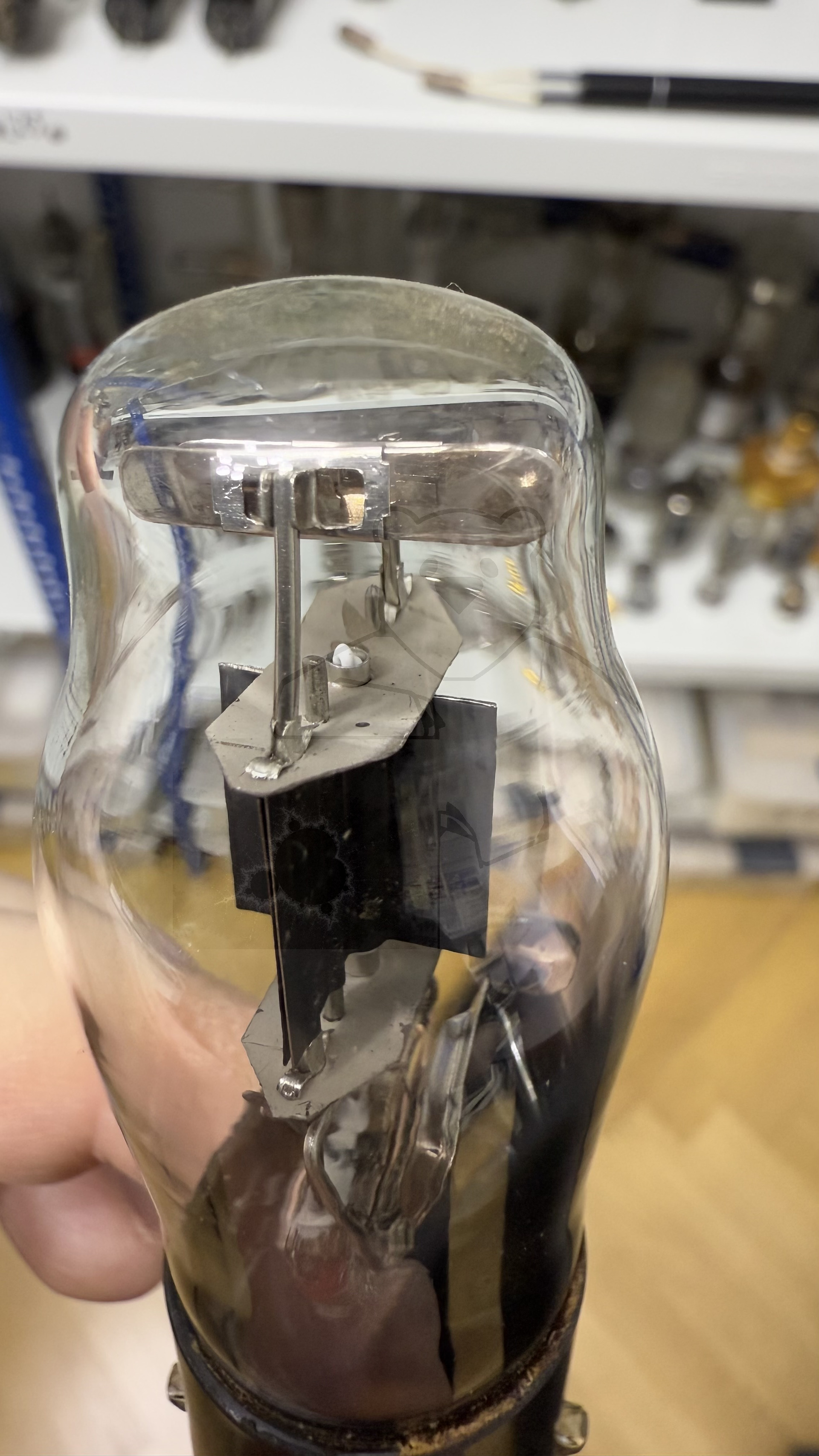

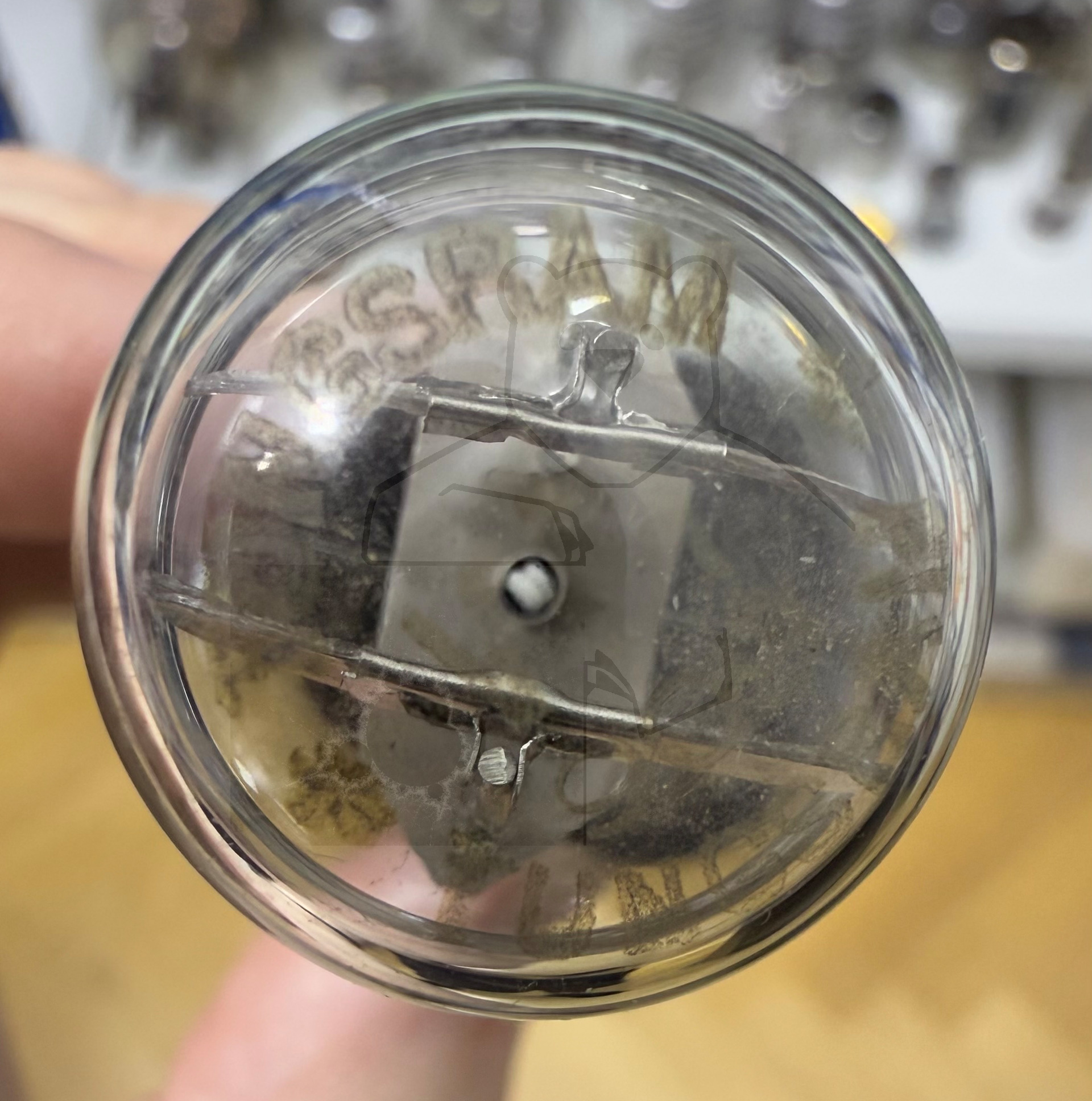

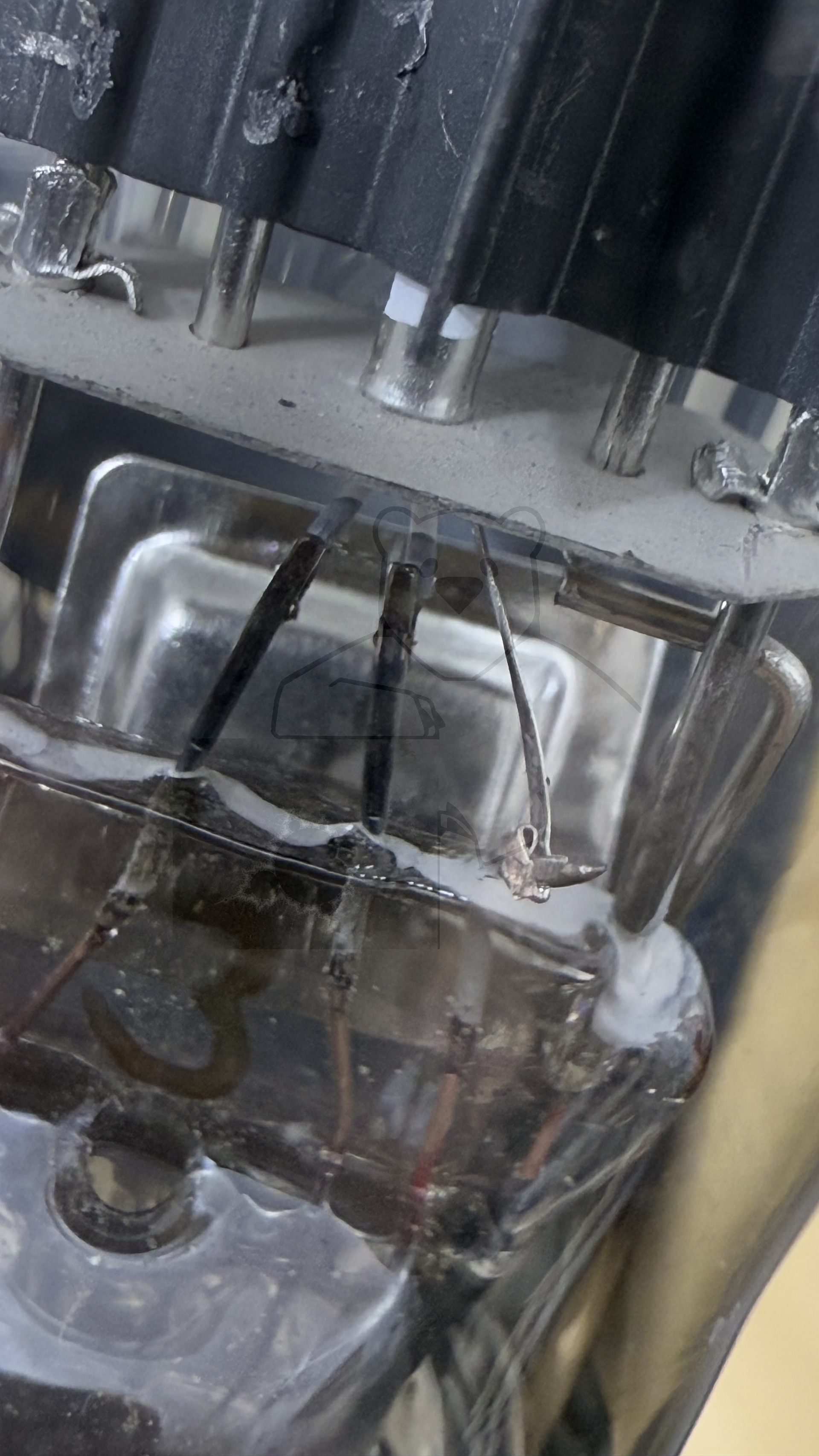

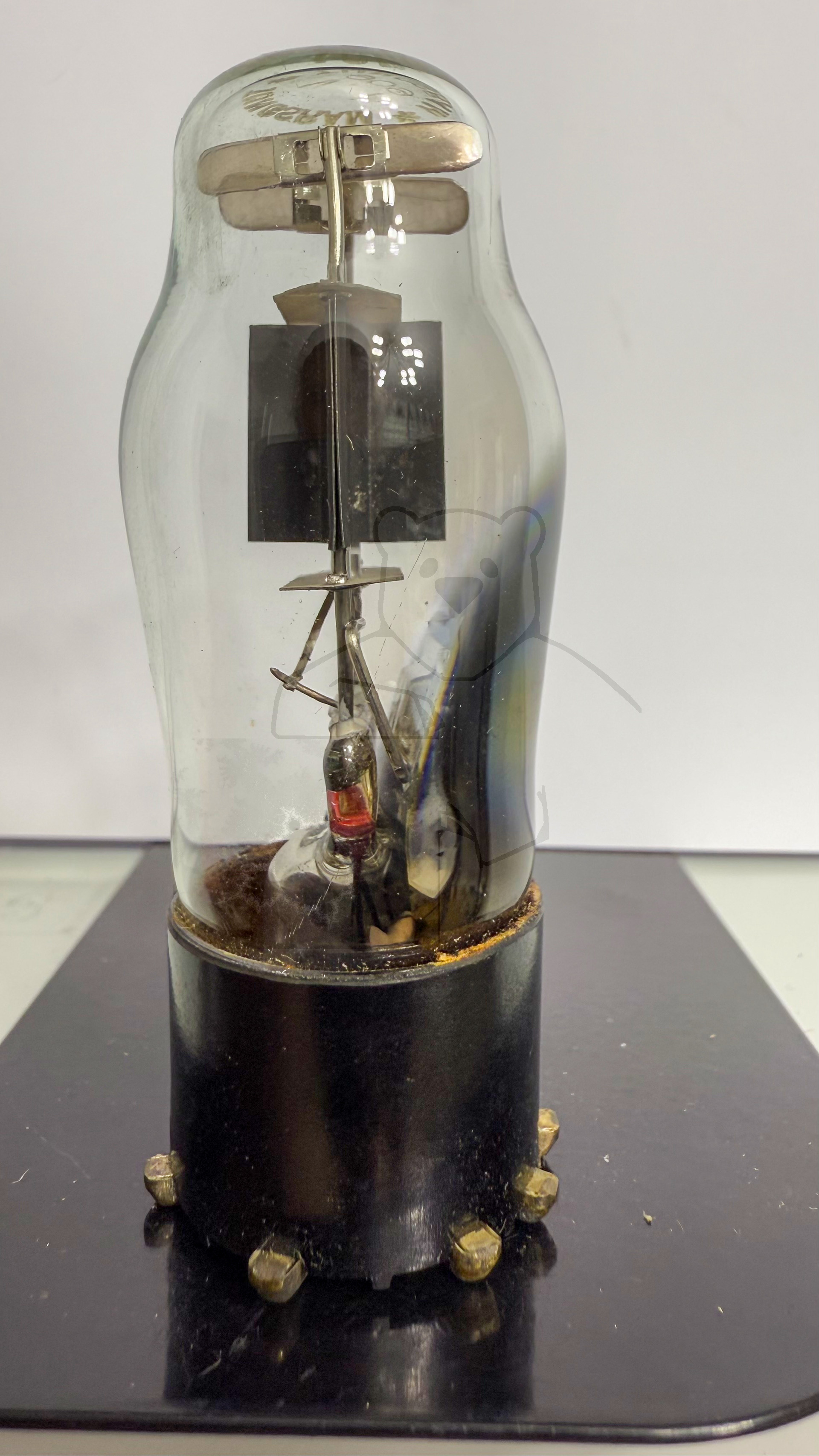

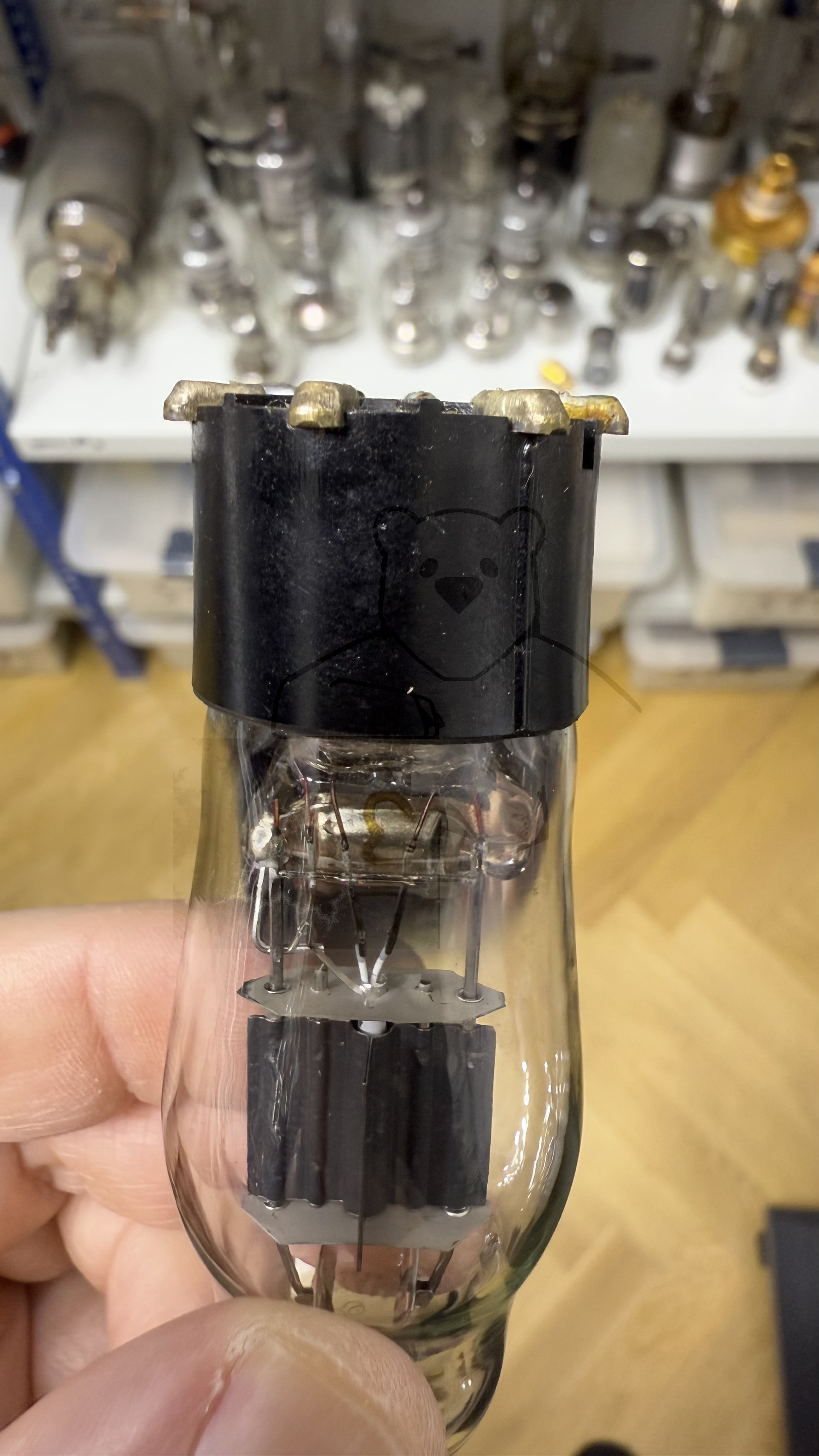

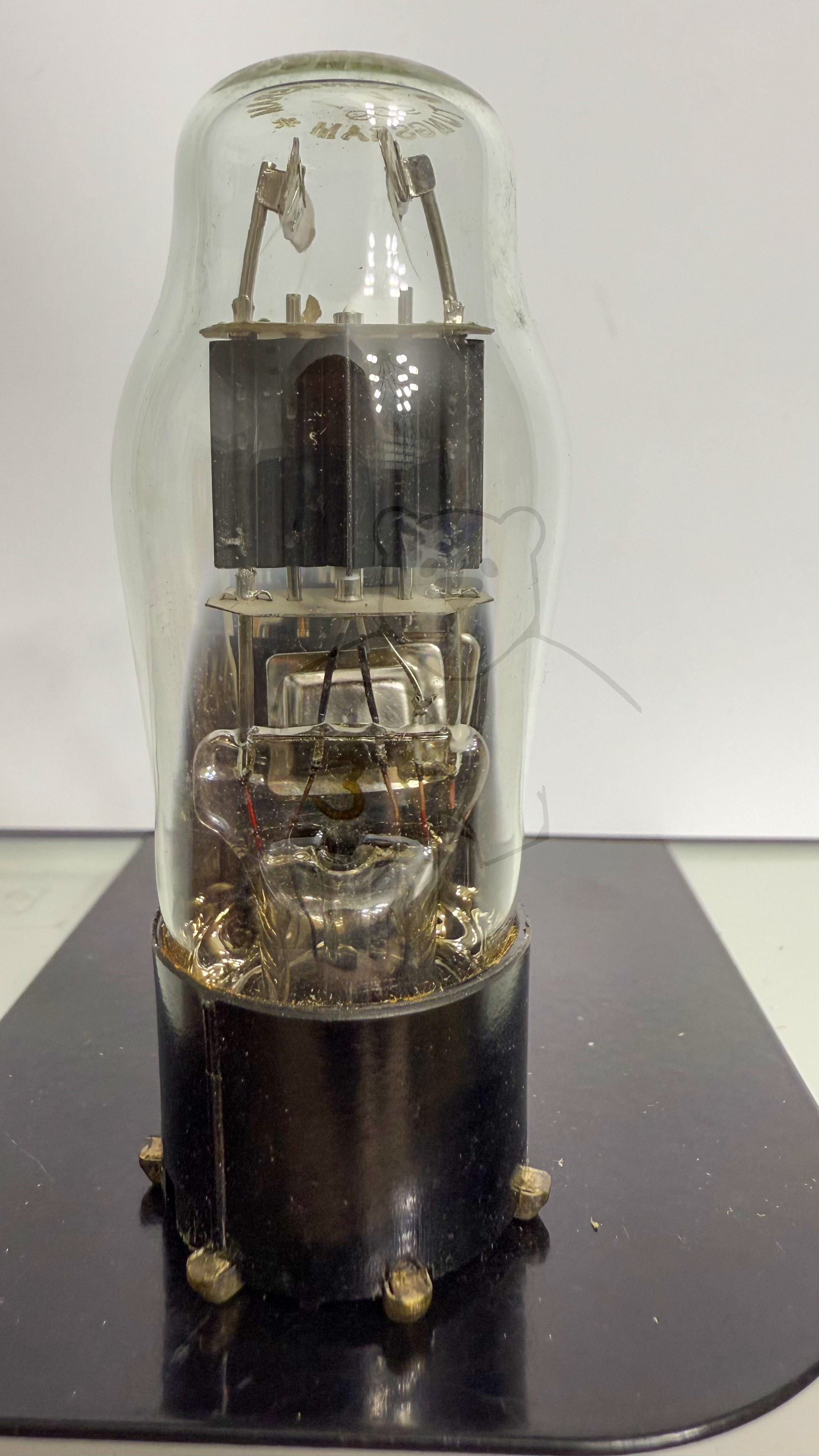

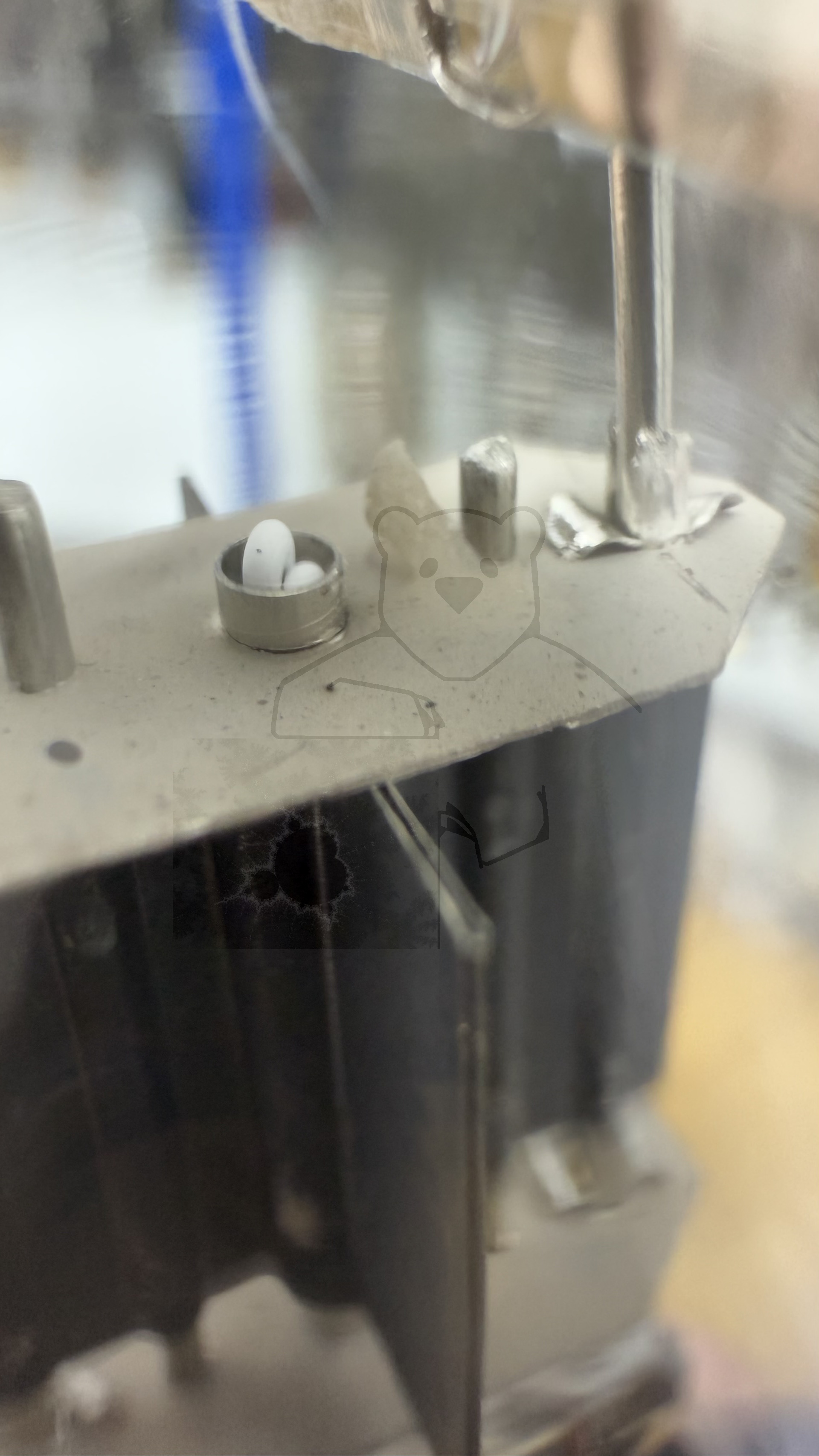

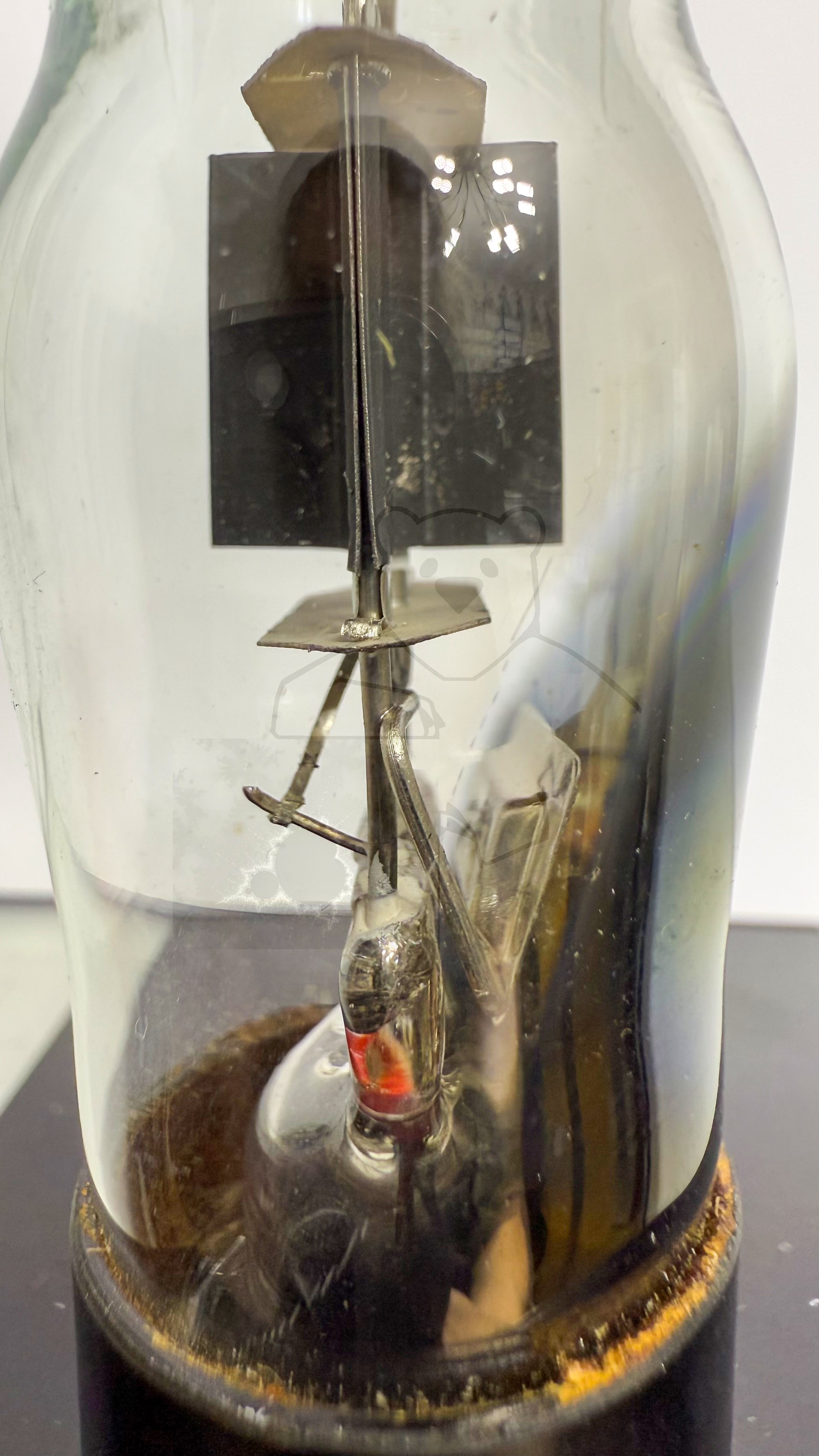

Daten und Bilder der Röhre: VY1

🔎 Beschreibung der Röhre: VY1

Name	VY1
Vergleichsname
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt

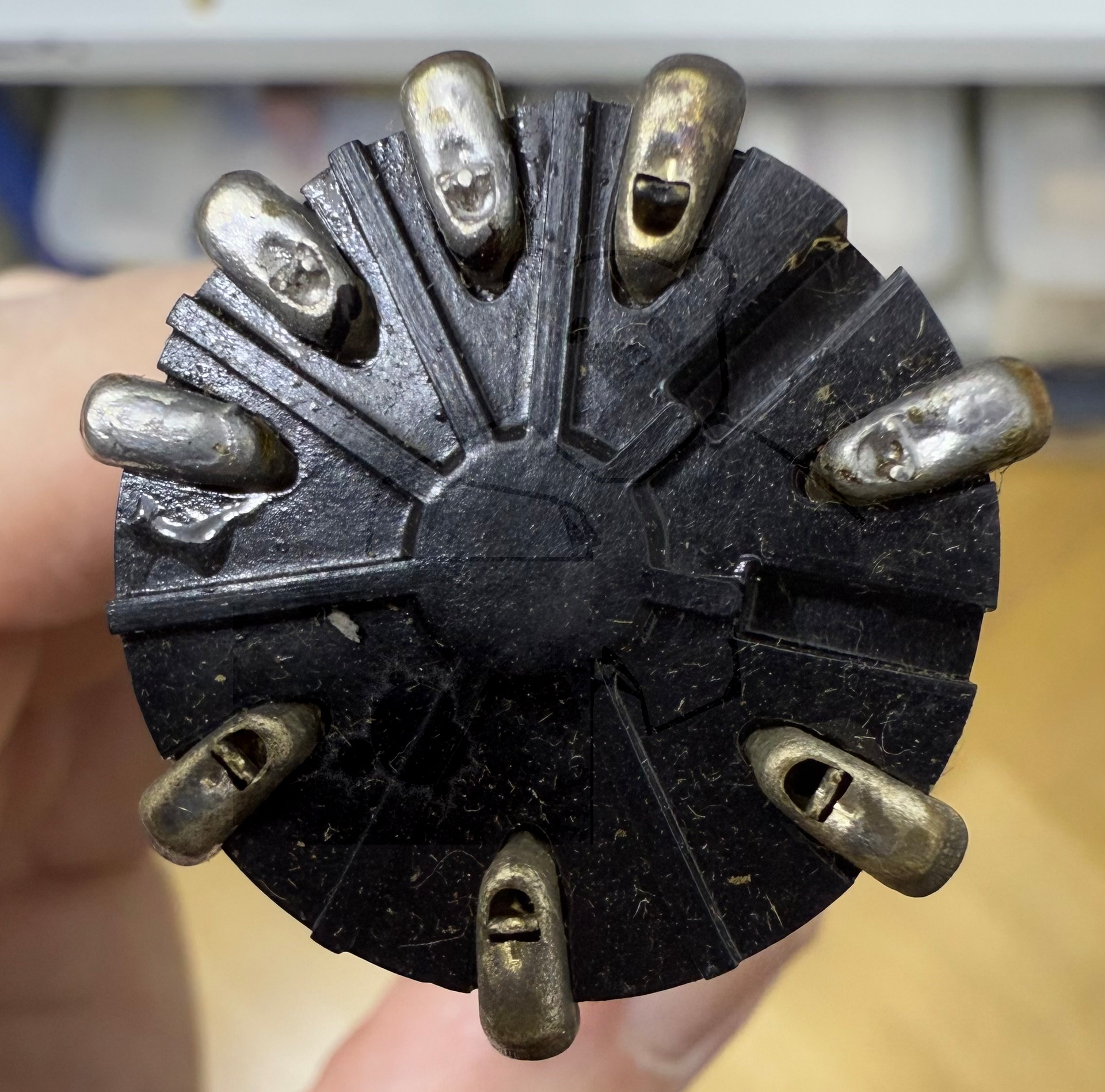

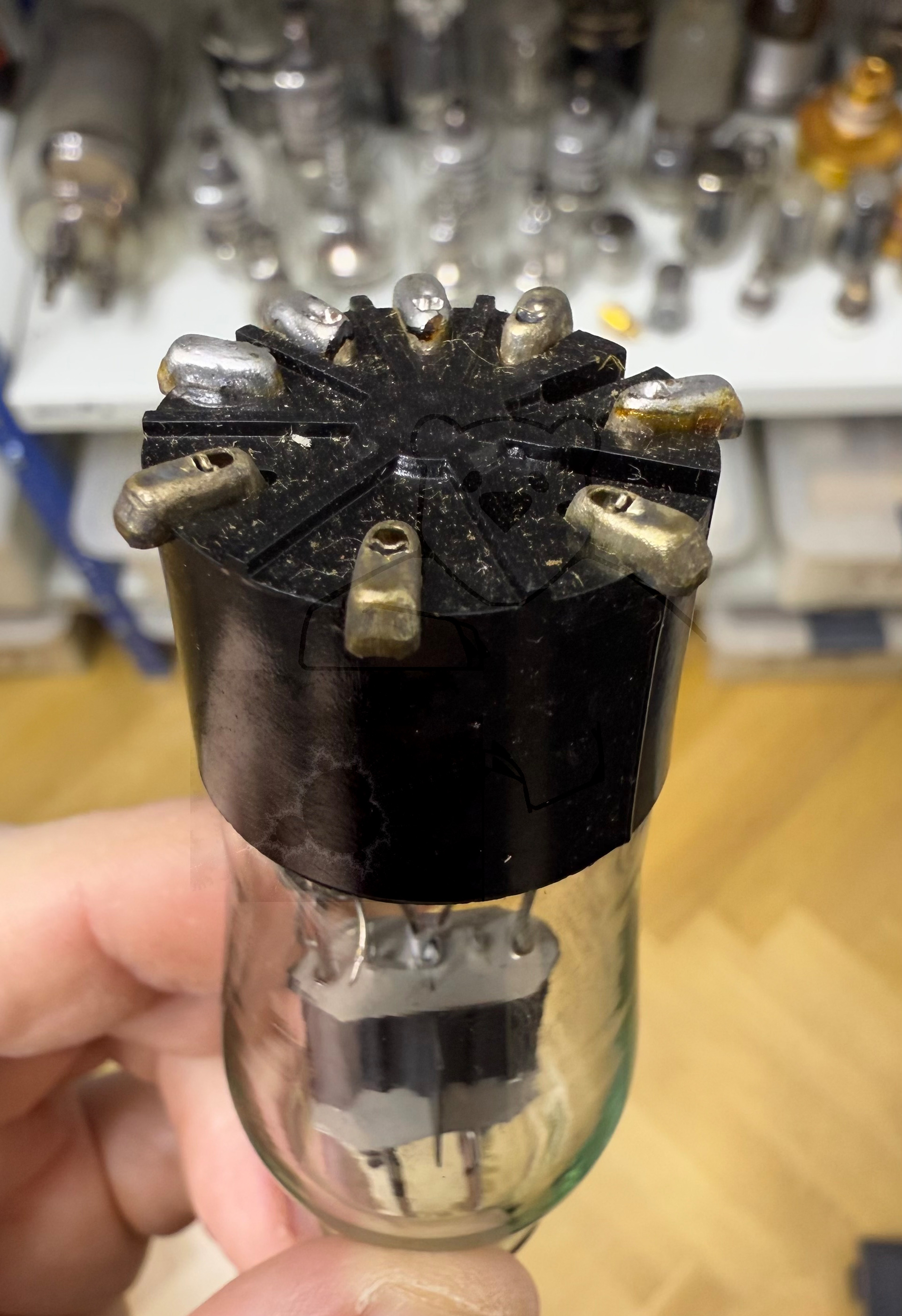

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.09.2023 01:44:54

🔎 Beschreibung der Systeme für die Röhre: VY1

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der VY1

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: VY1
Anwendung VY1 VY2.pdf (60 kB)
Pruefkarte VY1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte VY1 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
