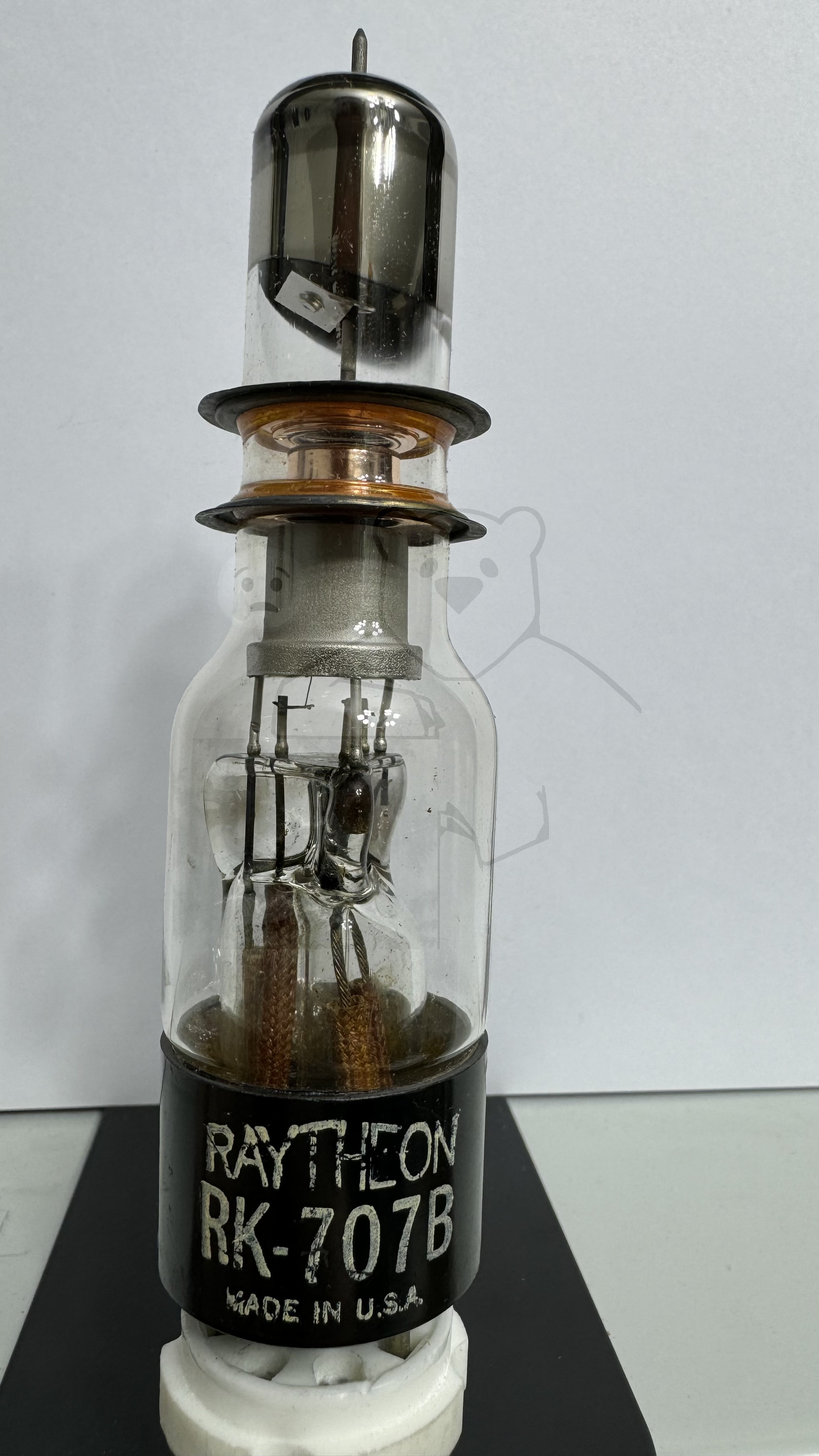

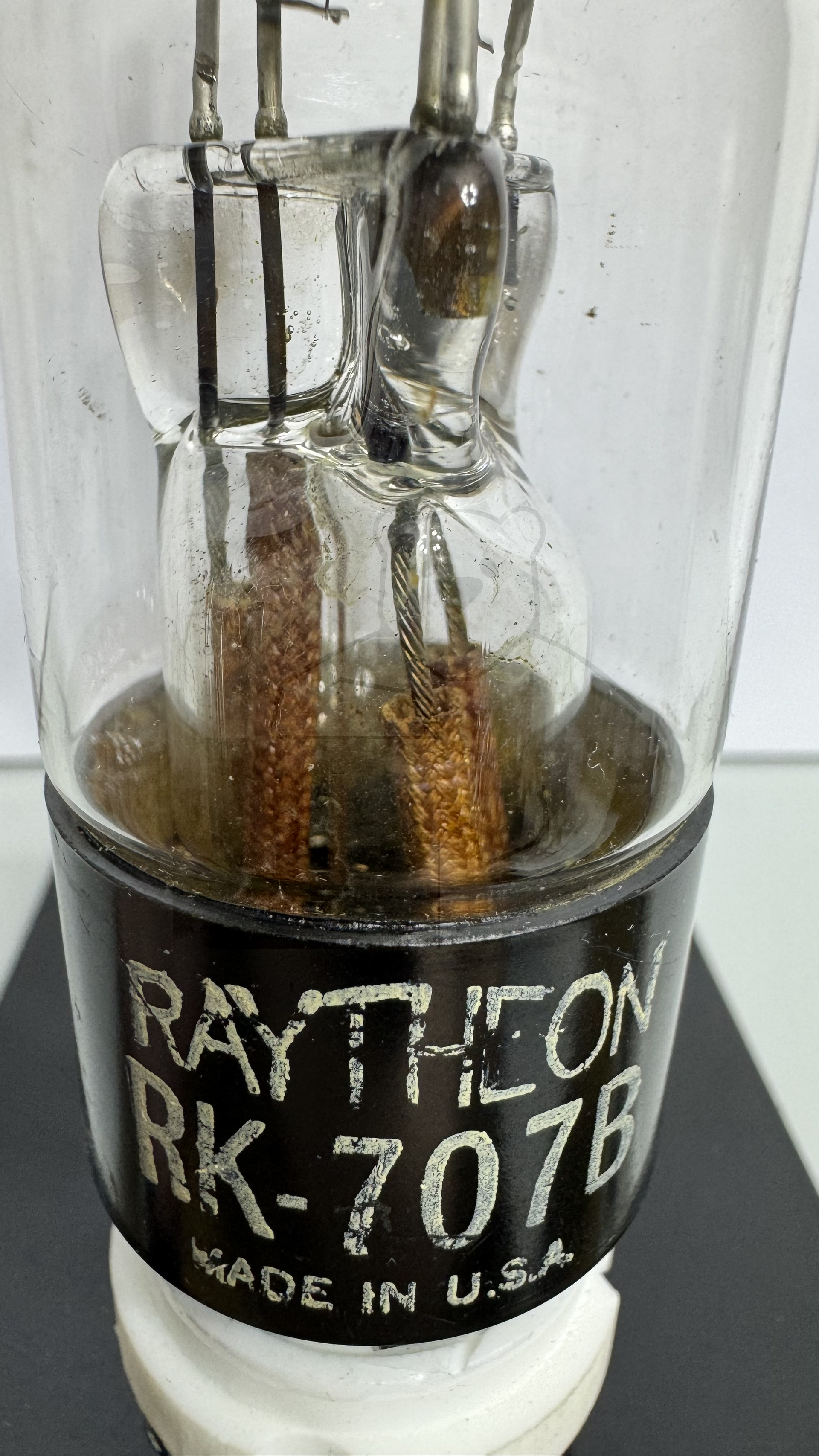

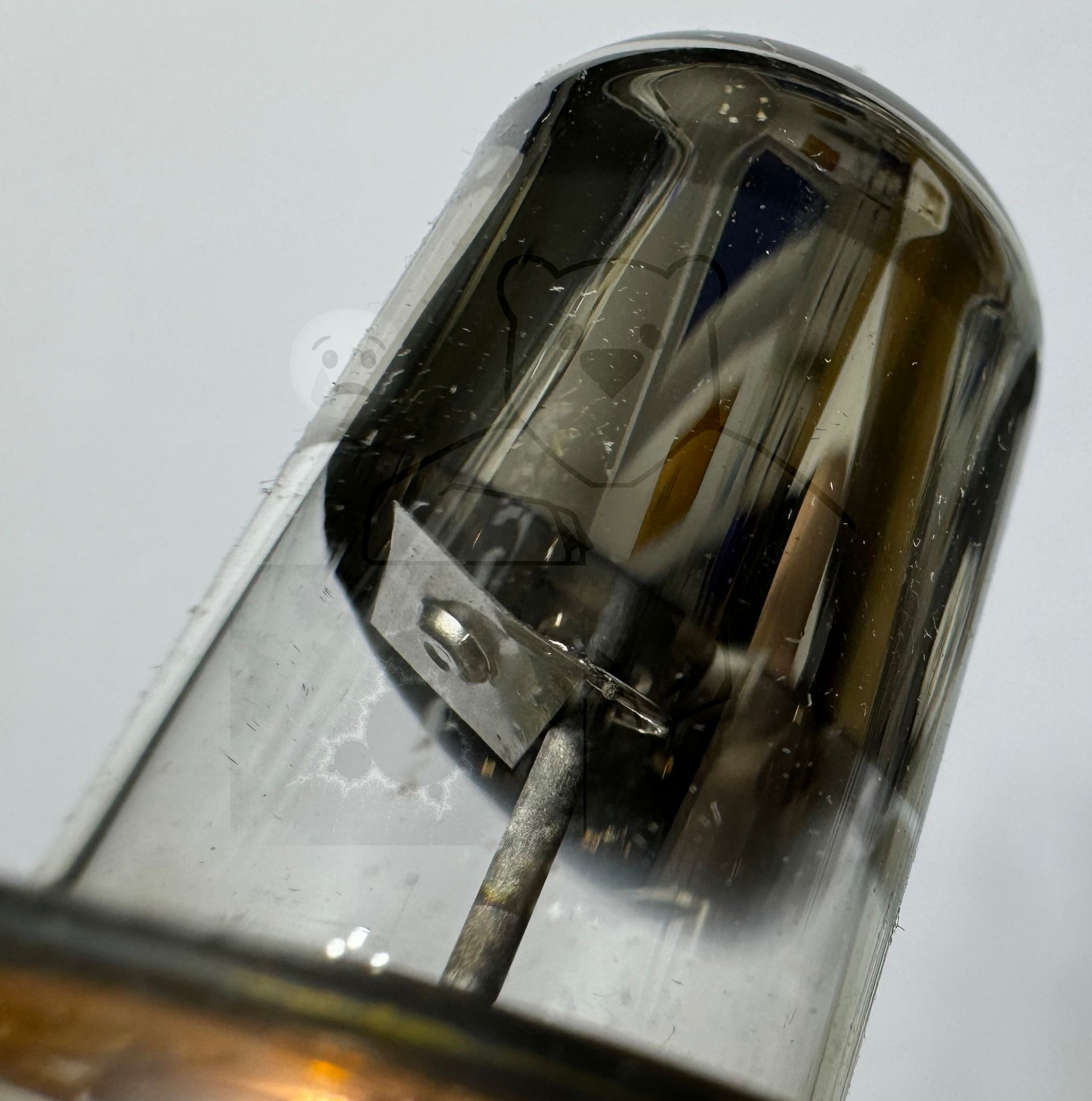

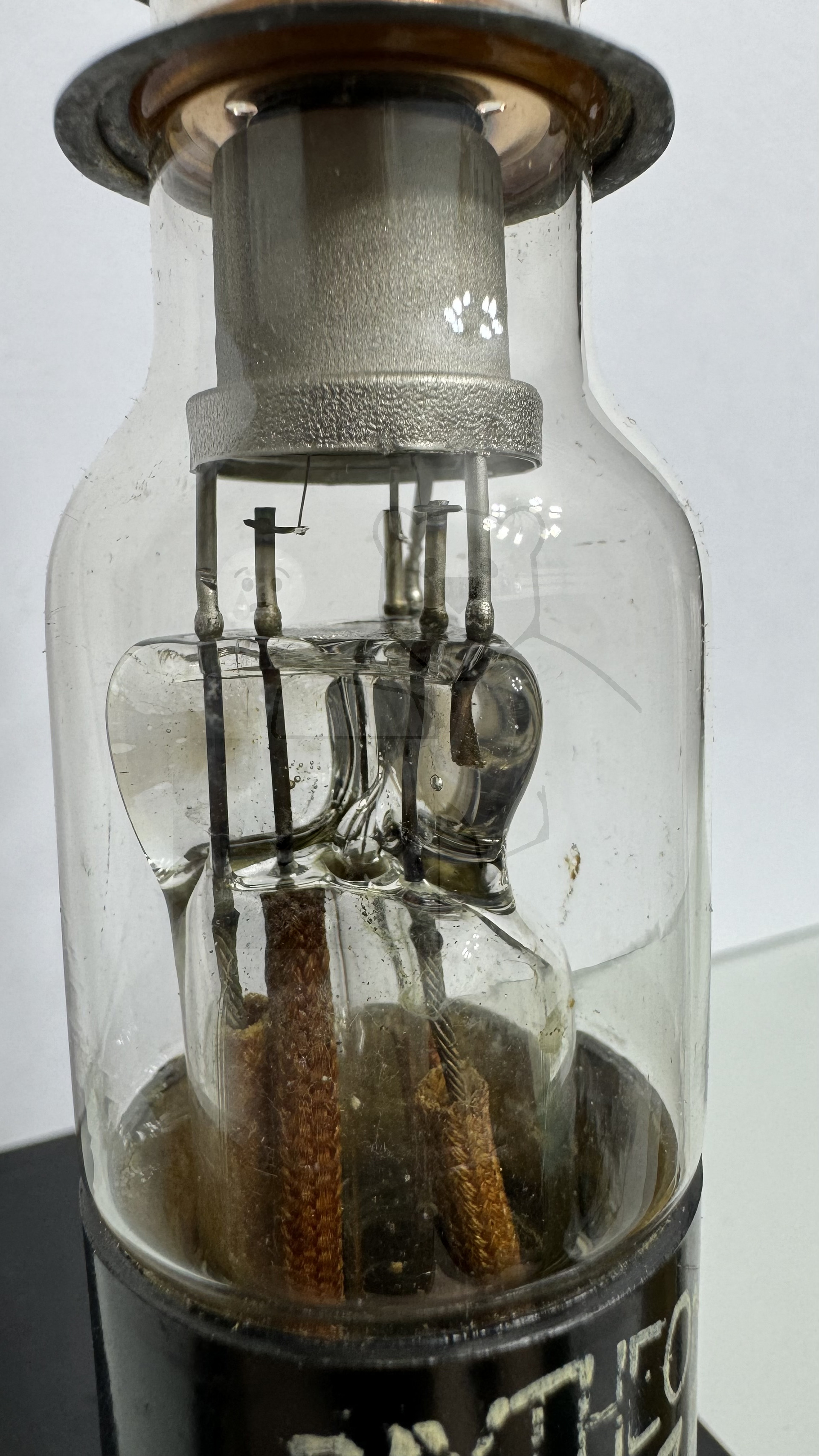

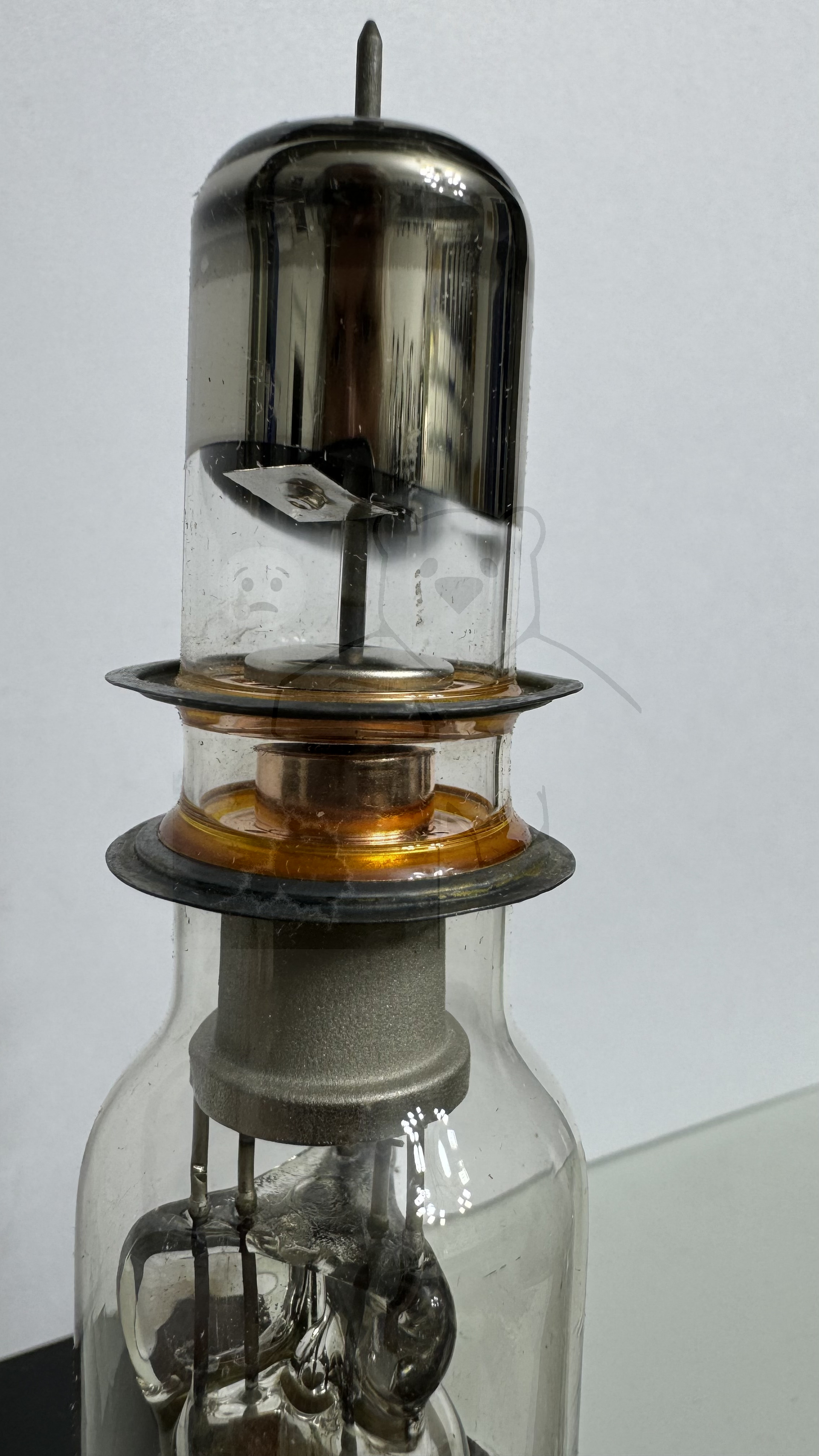

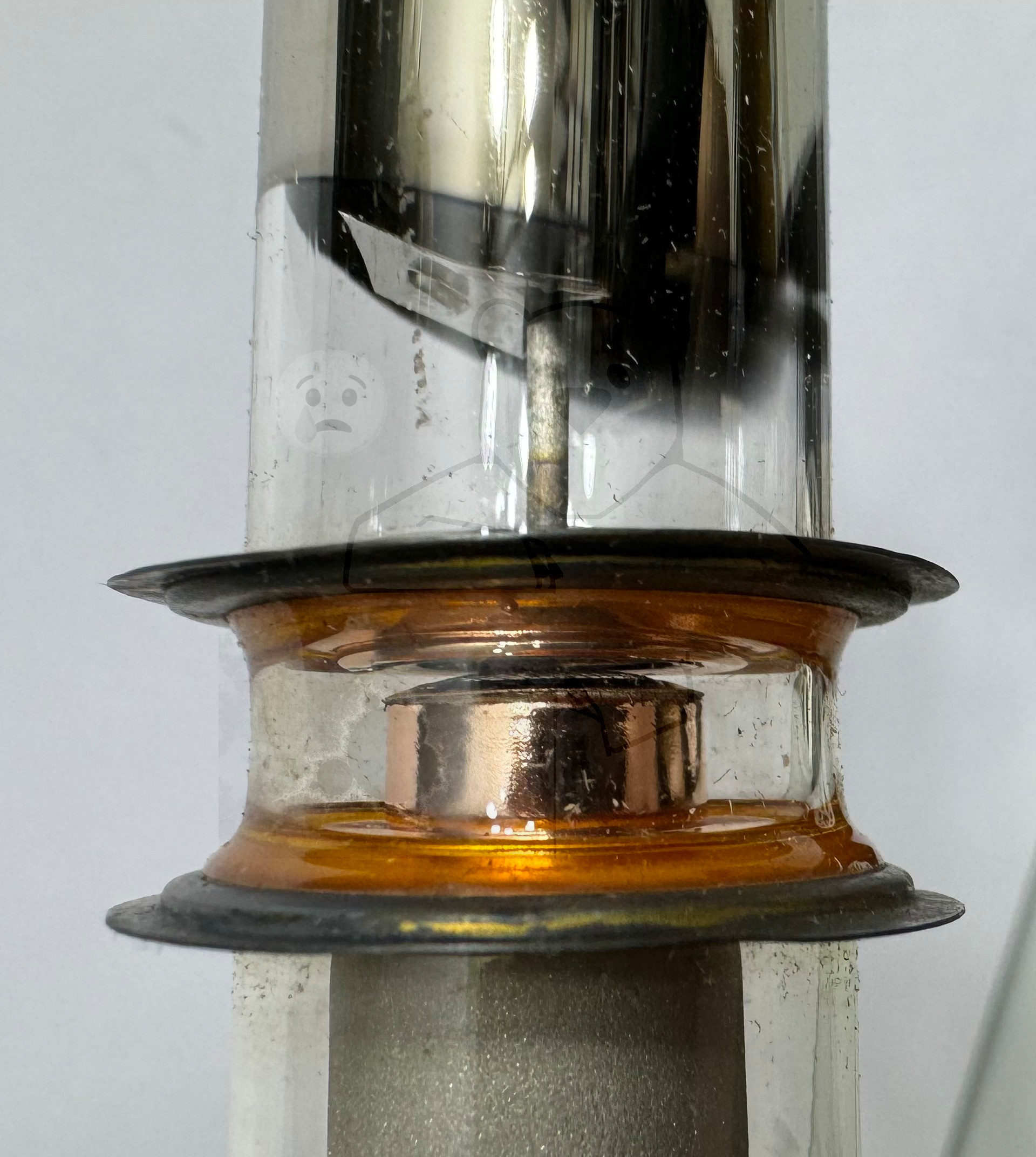

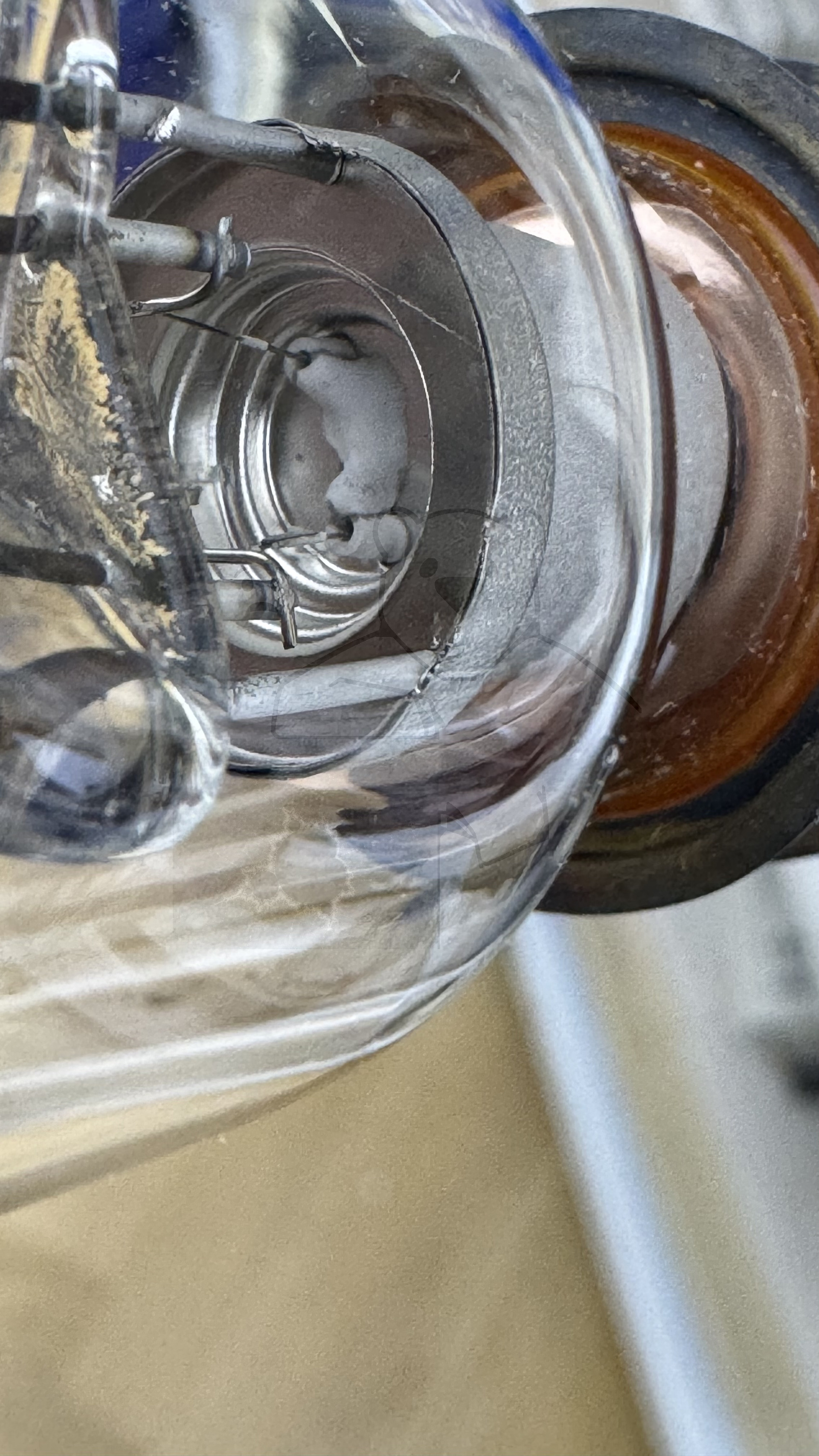

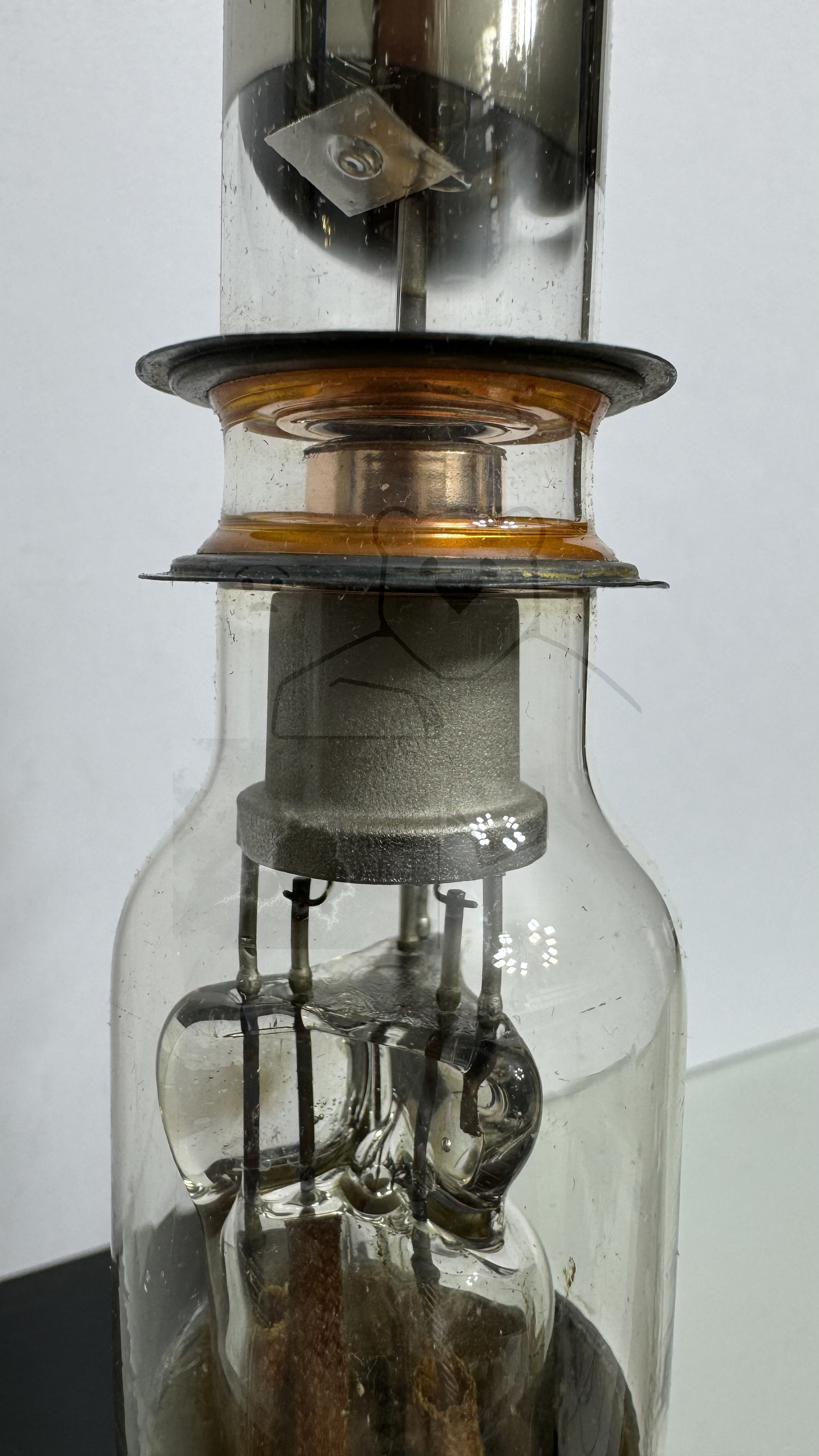

Daten und Bilder der Röhre: 707B

🔎 Beschreibung der Röhre: 707B Inventarnummer: 04773

Name	→ 707B
Vergleichsname
Hersteller	→ Raytheon
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,58
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	V2729
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Umverpackung Händler
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S41b

🔎 Beschreibung der Systeme für die Röhre: 707B

	System 1
Kathode	3
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Außenanschluss
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Reflex Klystron

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

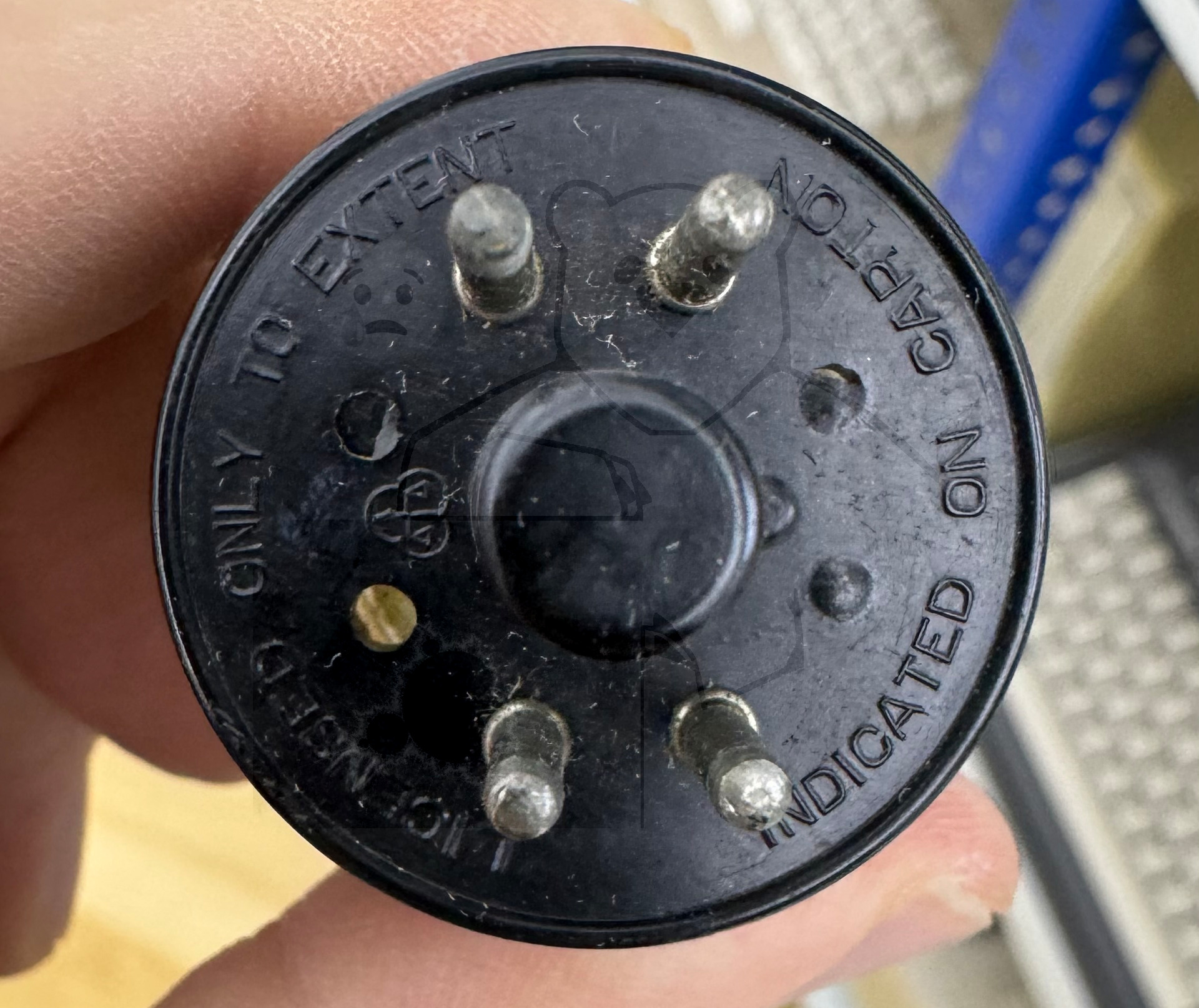

🔎 Sockelschaltung der 707B

Bildquelle: Western Electric Datenblatt

🔎 Datenblätter zur Röhre: 707B
Datenblatt 707B Western Electric.pdf (215 kB)
