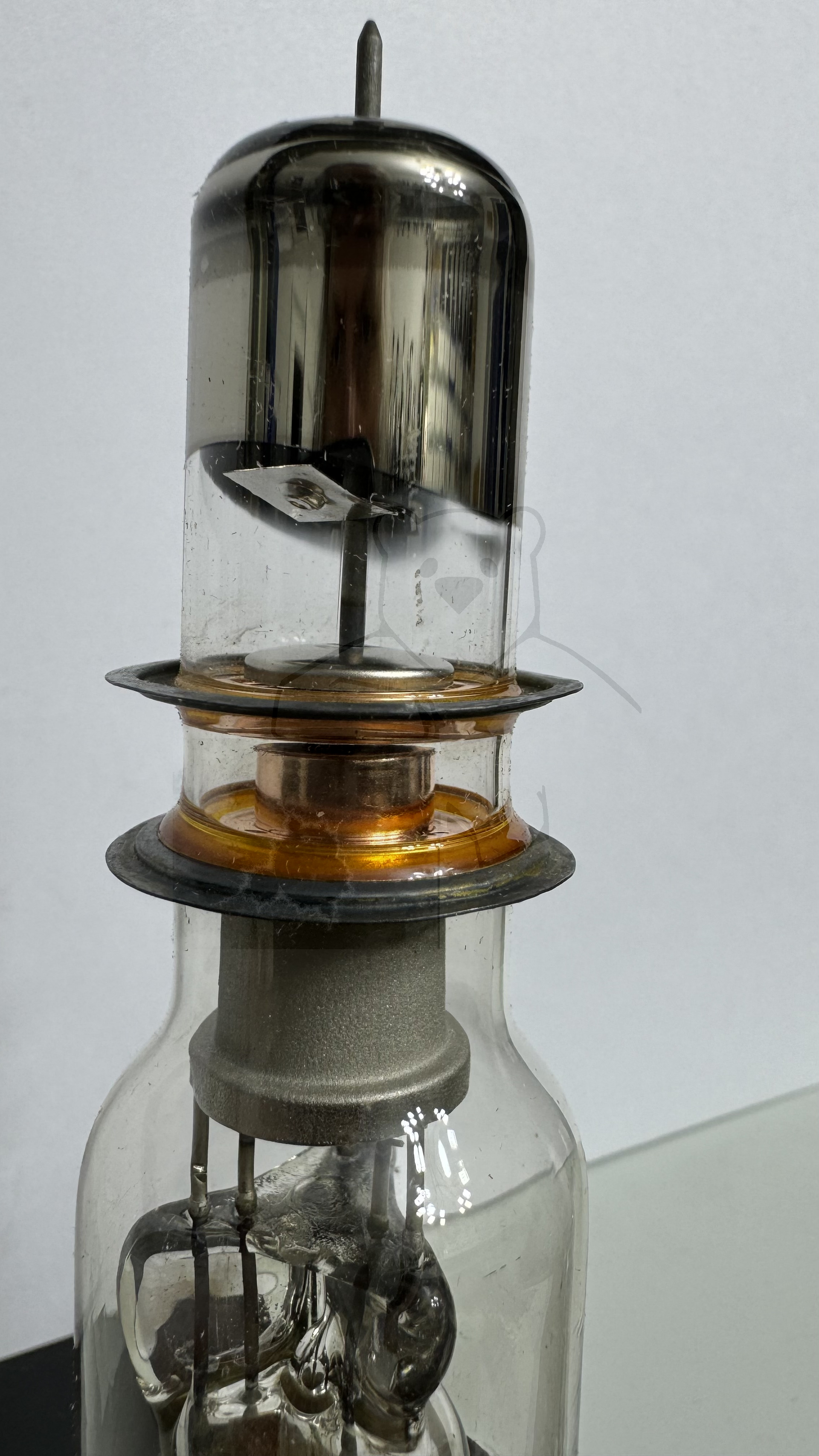

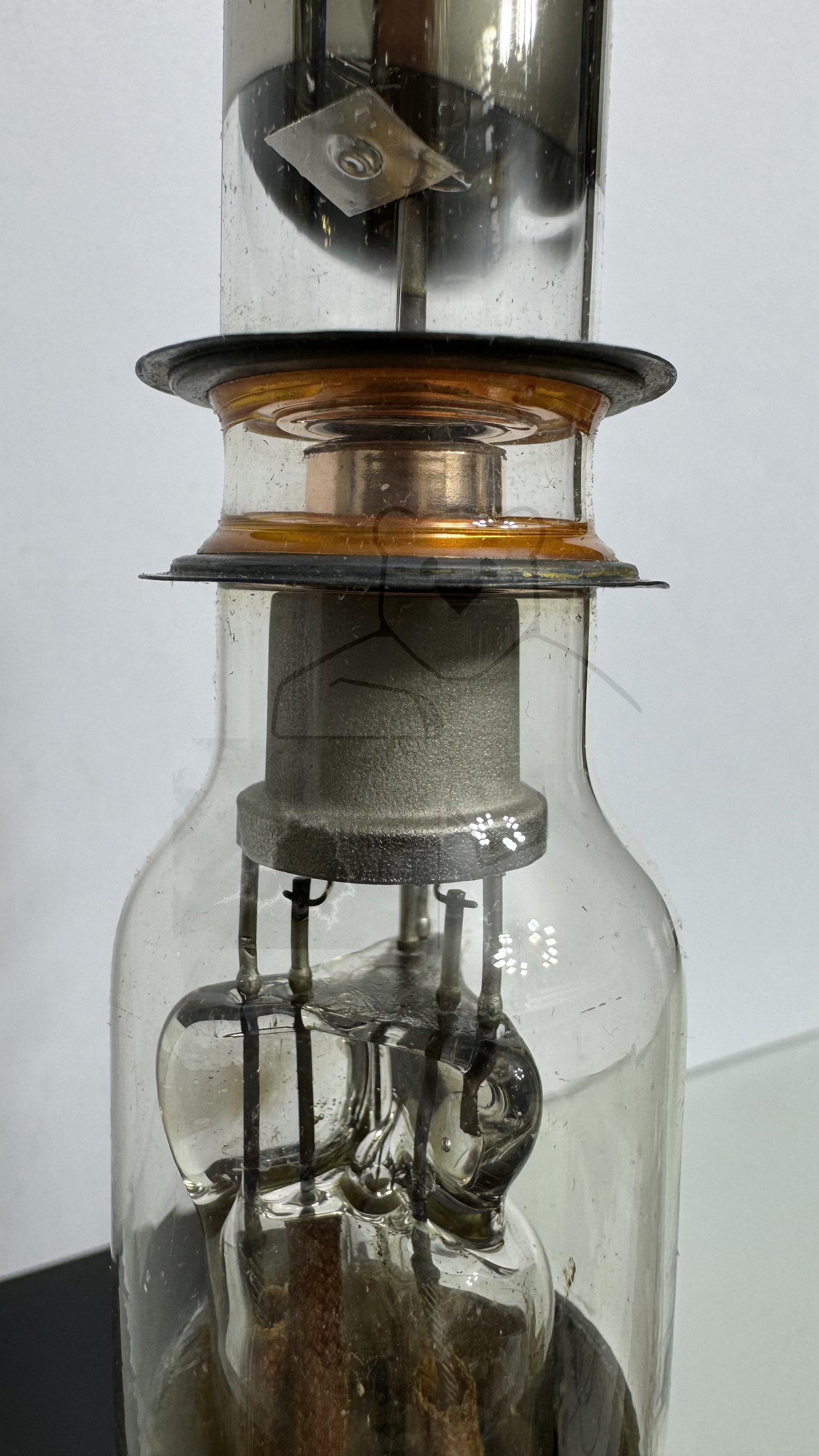

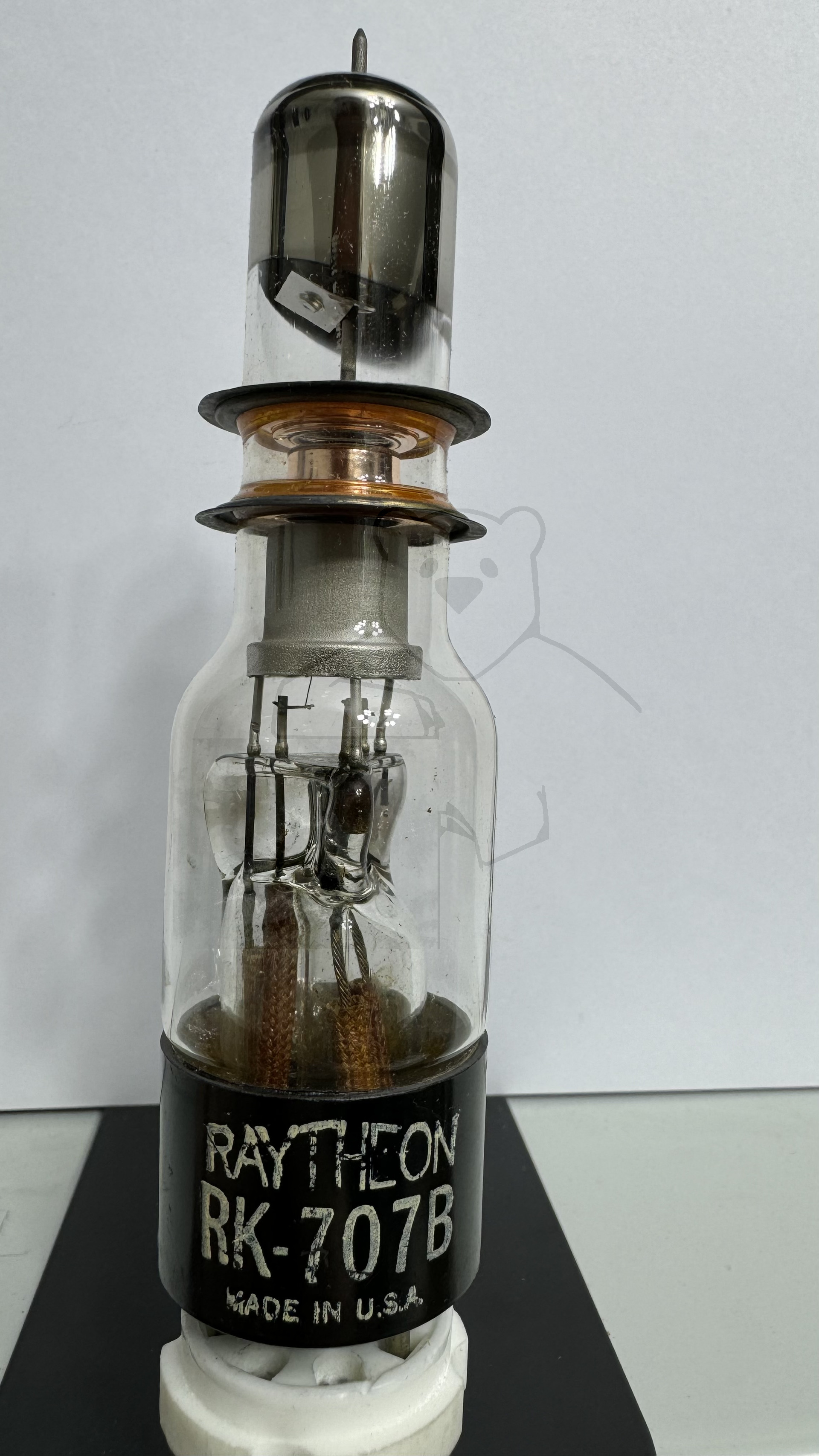

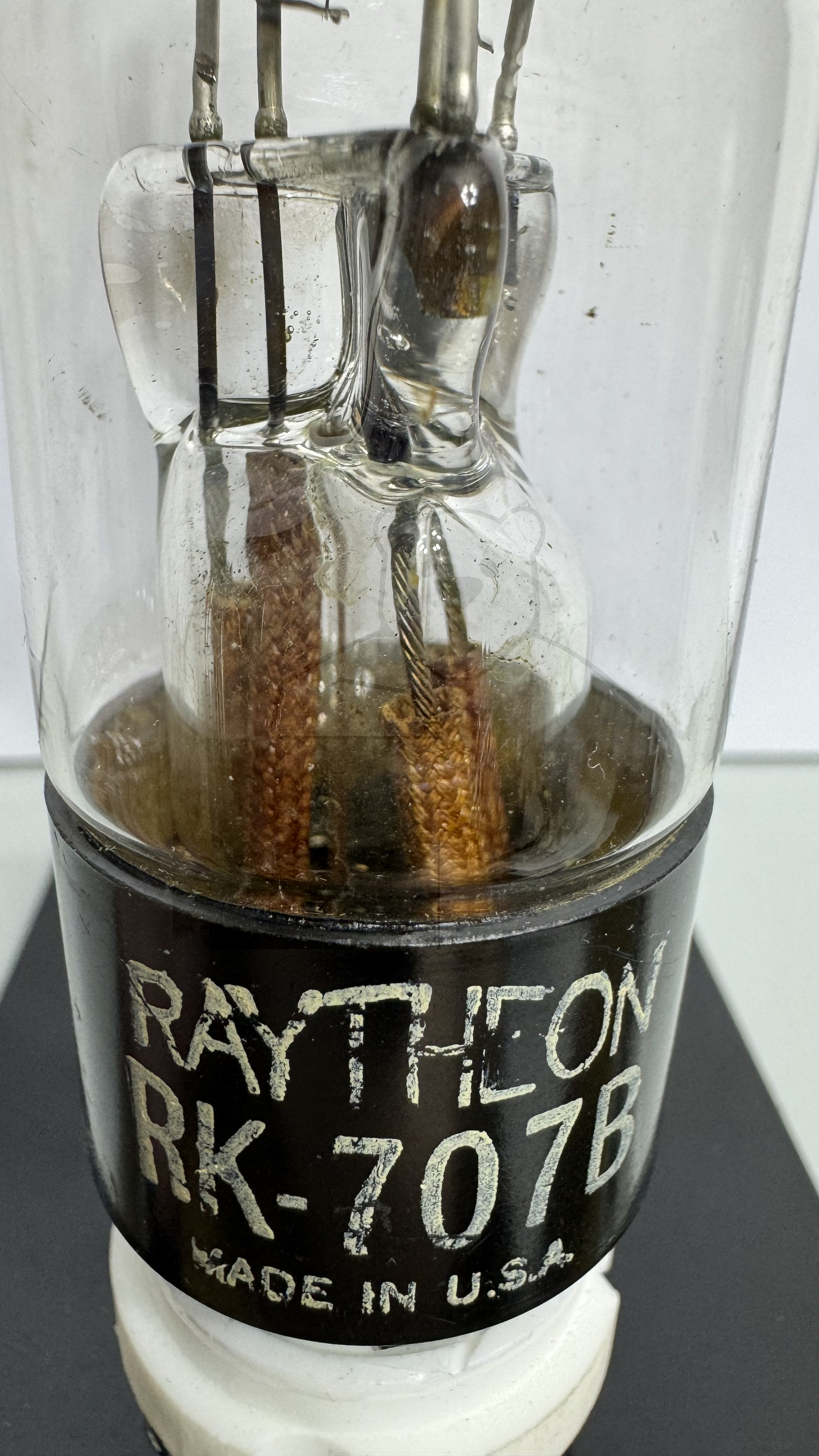

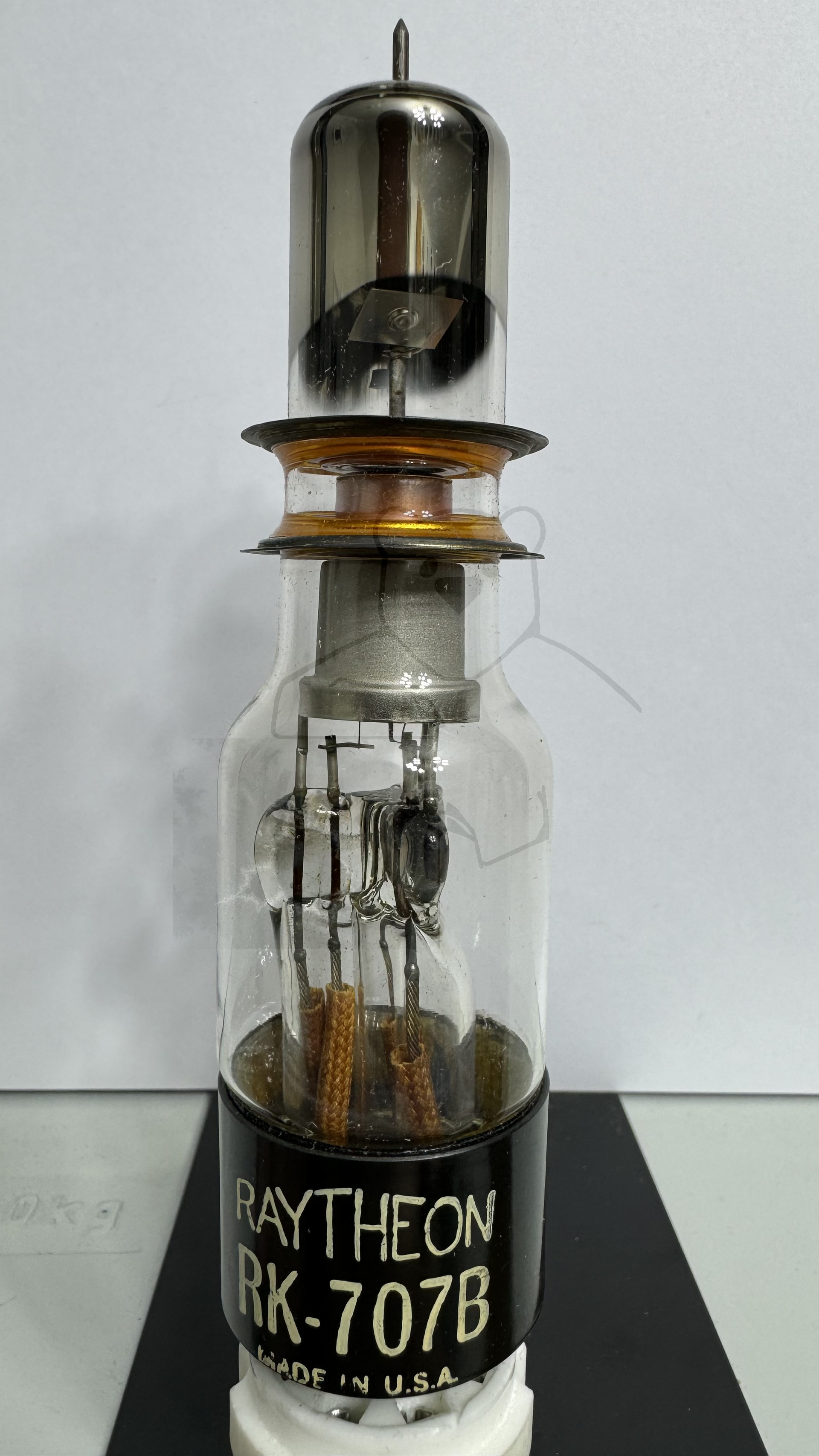

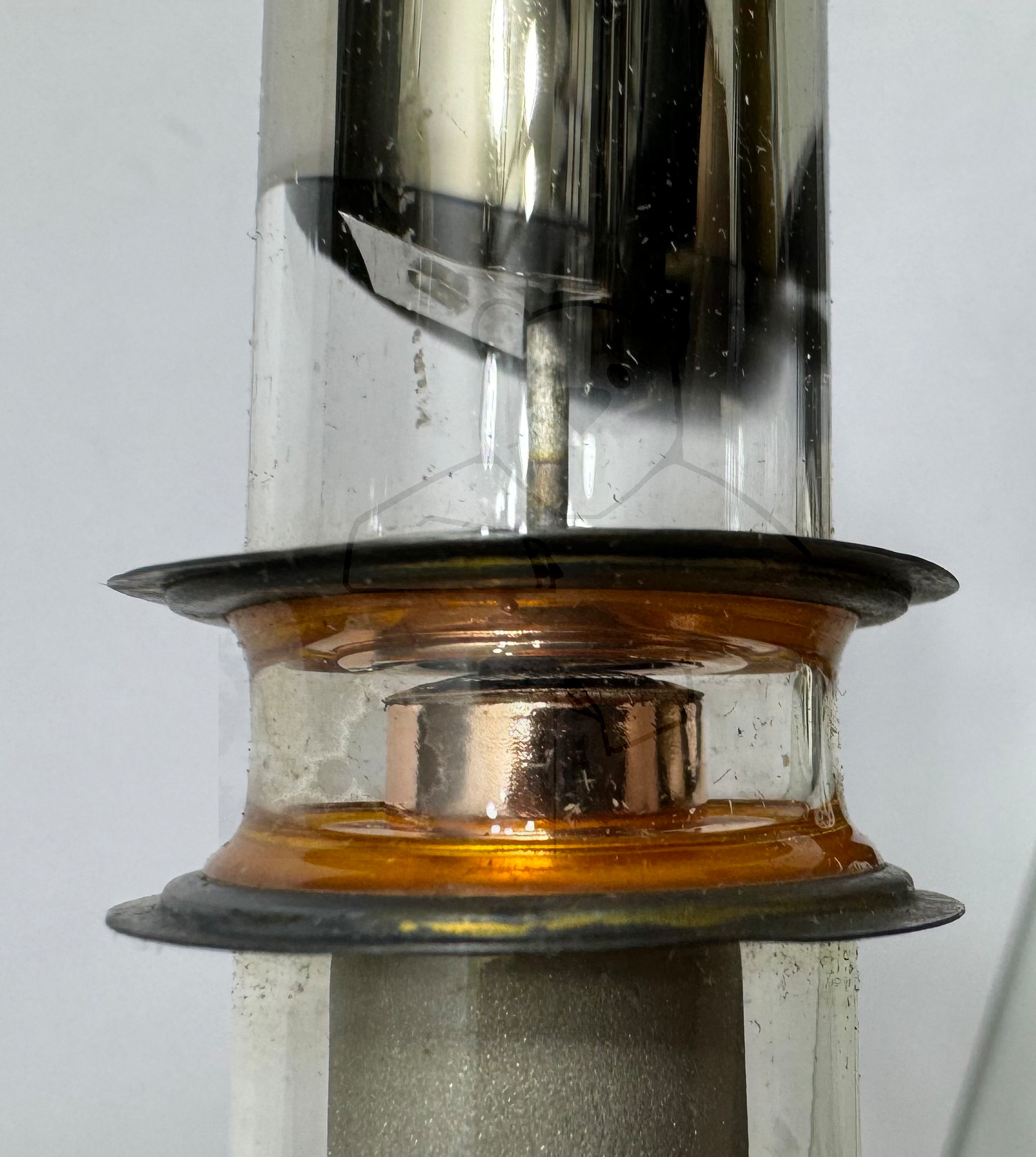

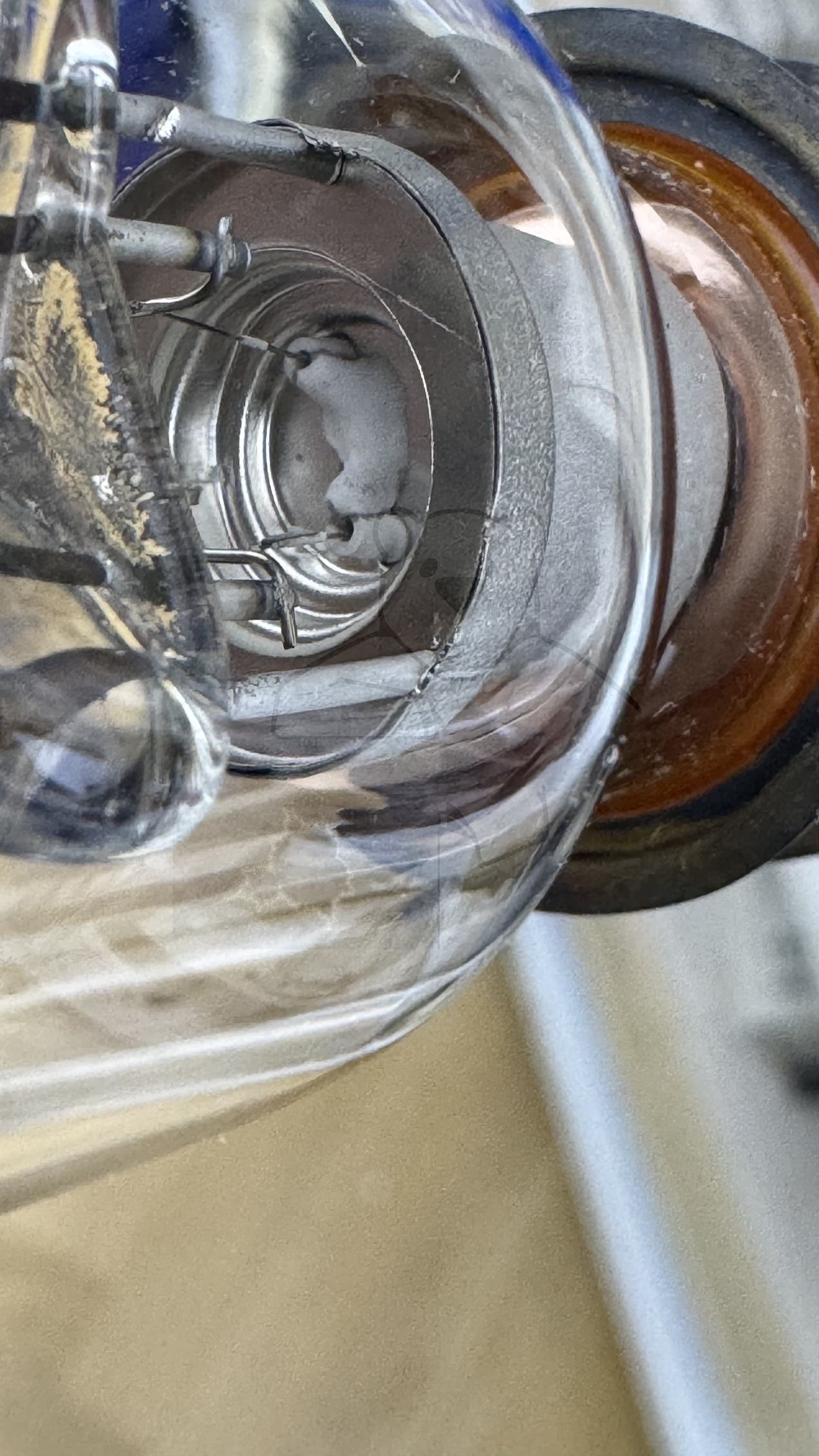

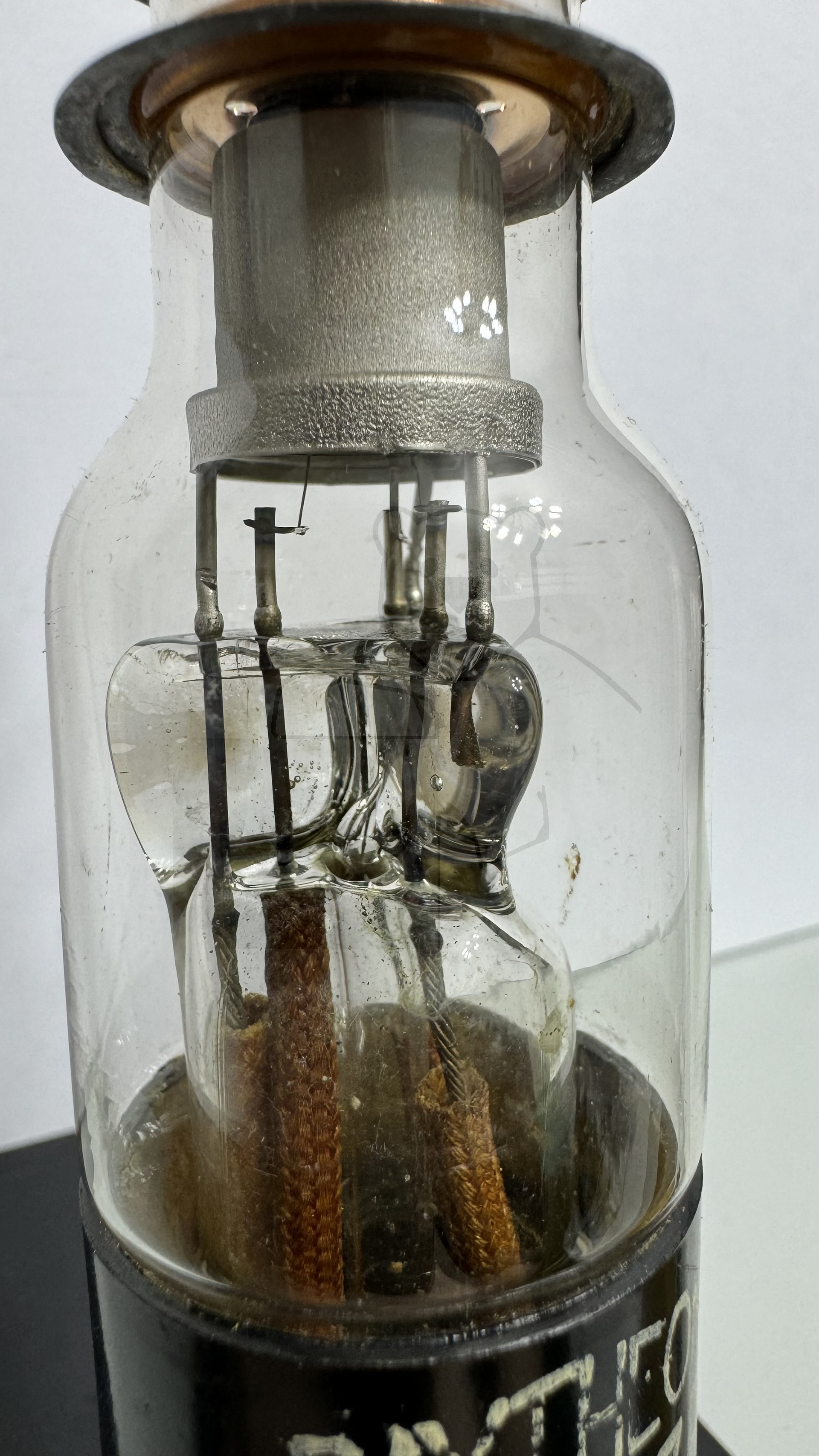

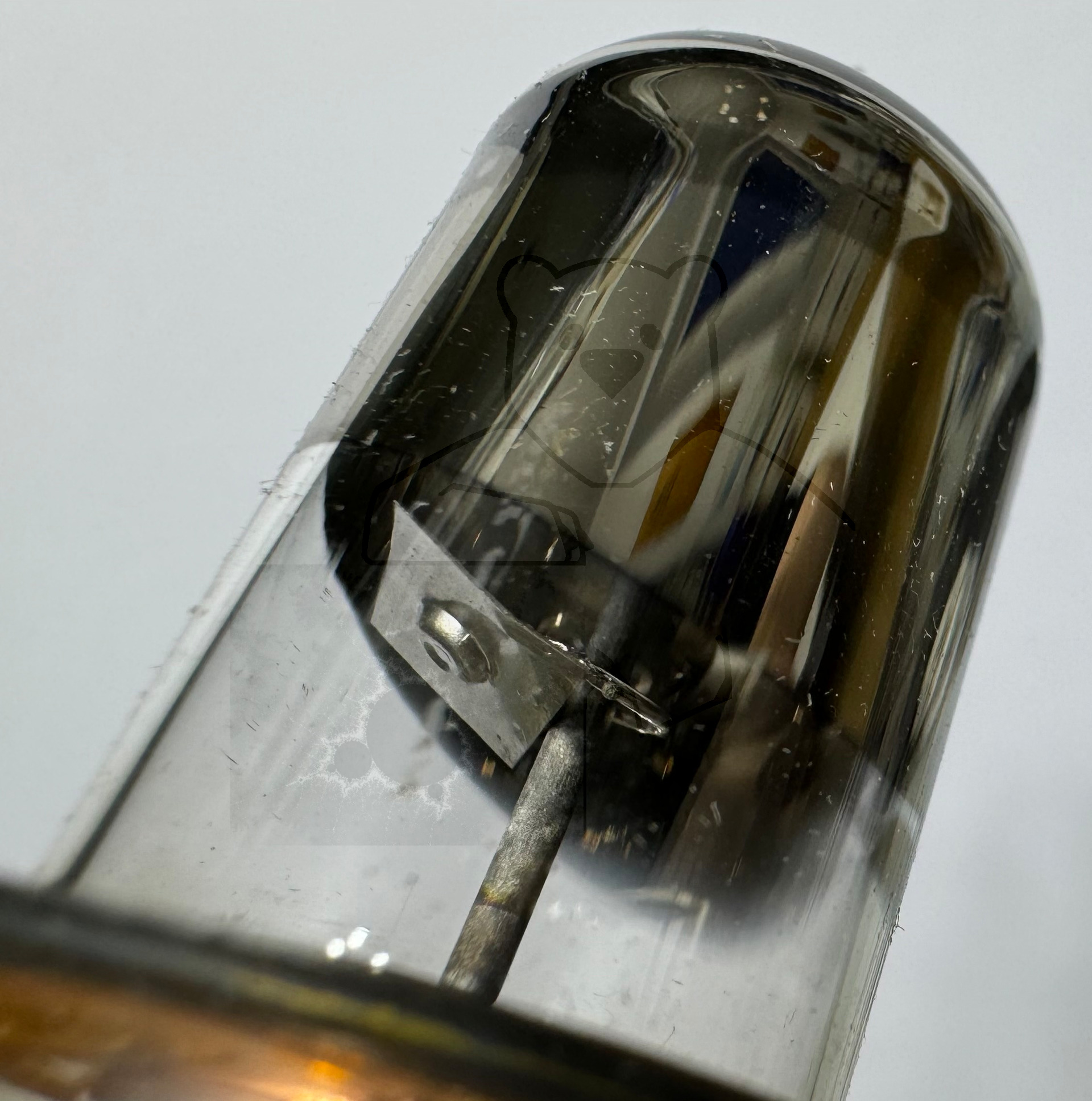

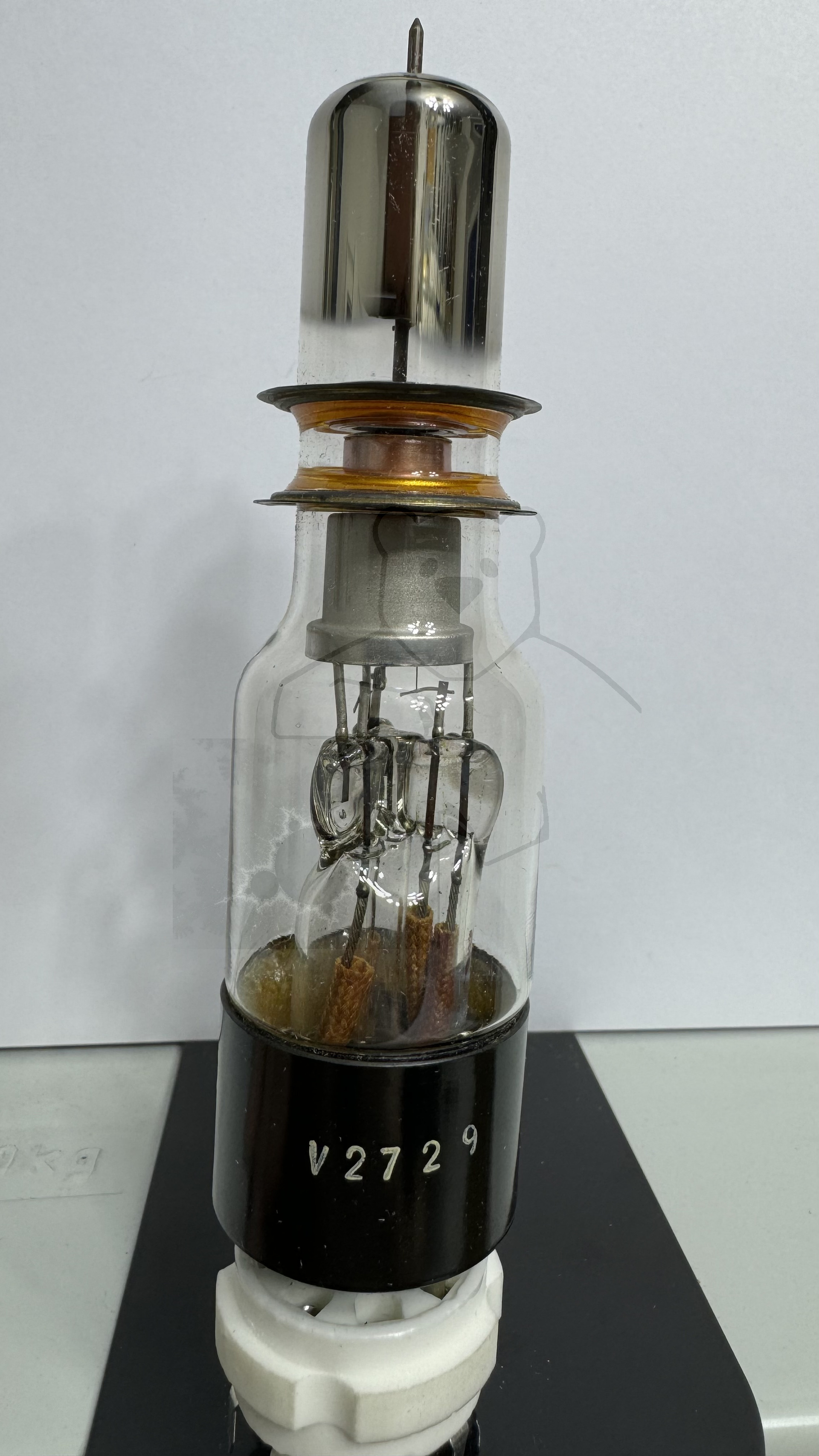

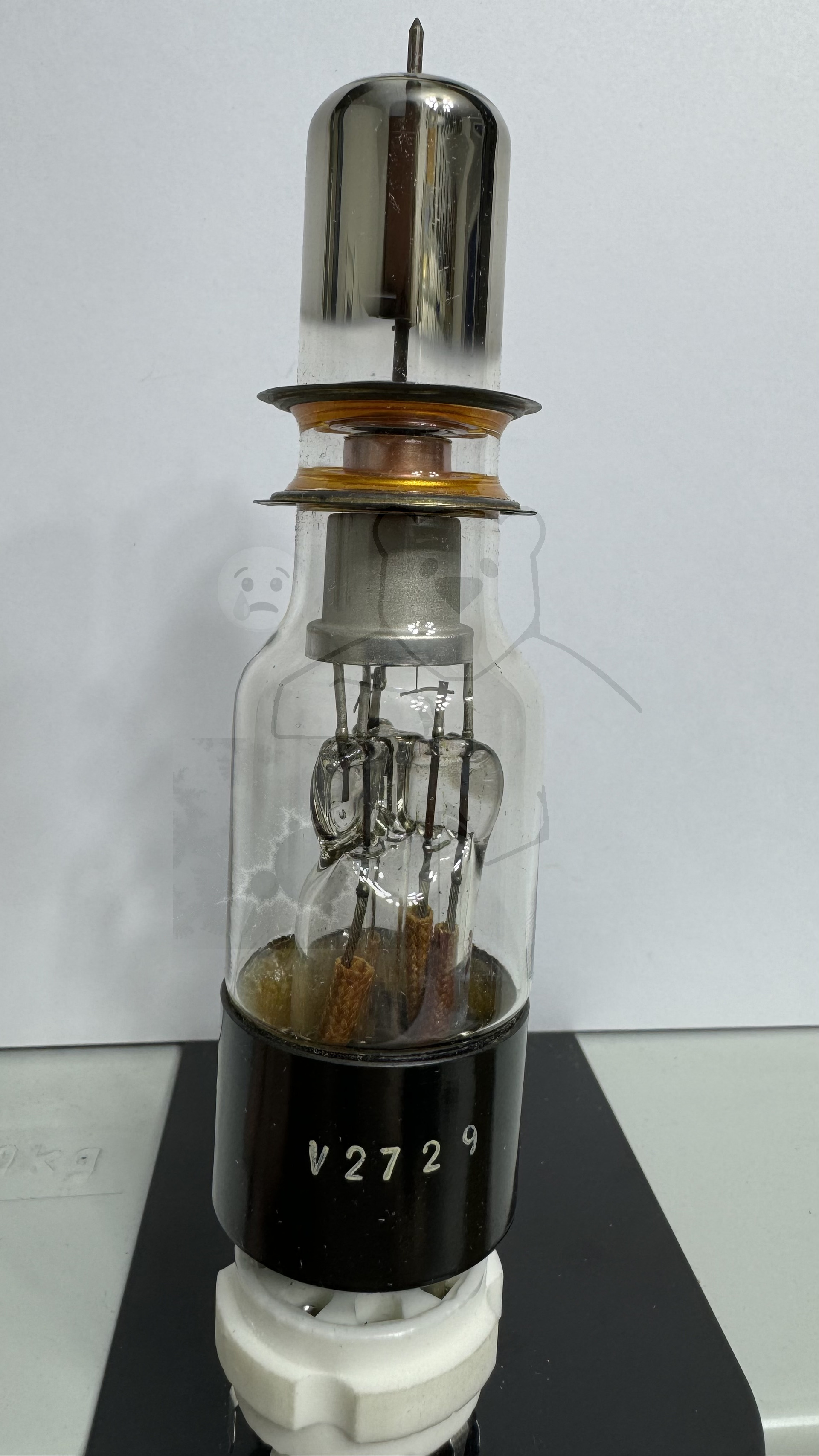

Daten und Bilder der Röhre: 707B

🔎 Beschreibung der Röhre: 707B

Name	707B
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,58
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.12.2020 16:29:03

🔎 Beschreibung der Systeme für die Röhre: 707B

	System 1
Kathode	3
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Außenanschluss
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Reflex Klystron

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

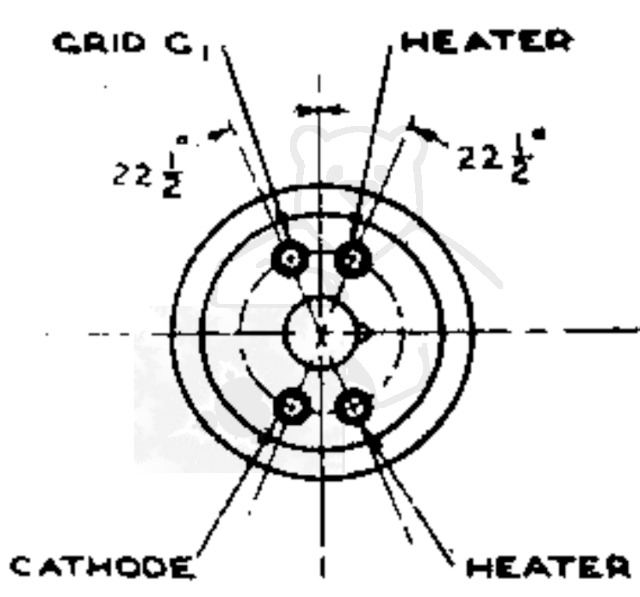

🔎 Sockelschaltung der 707B

Bildquelle: Western Electric Datenblatt

🔎 Datenblätter zur Röhre: 707B
Datenblatt 707B Western Electric.pdf (215 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
