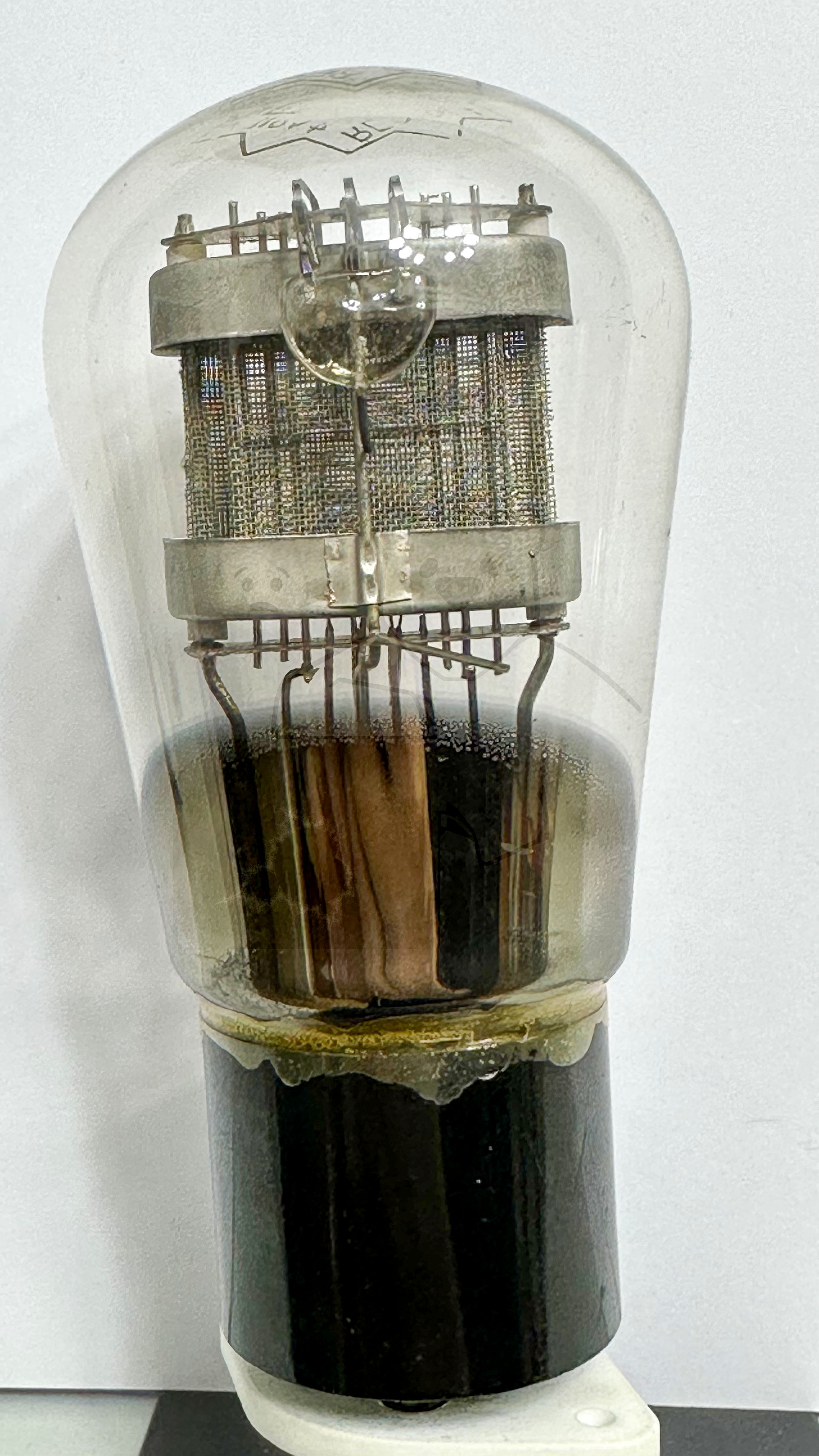

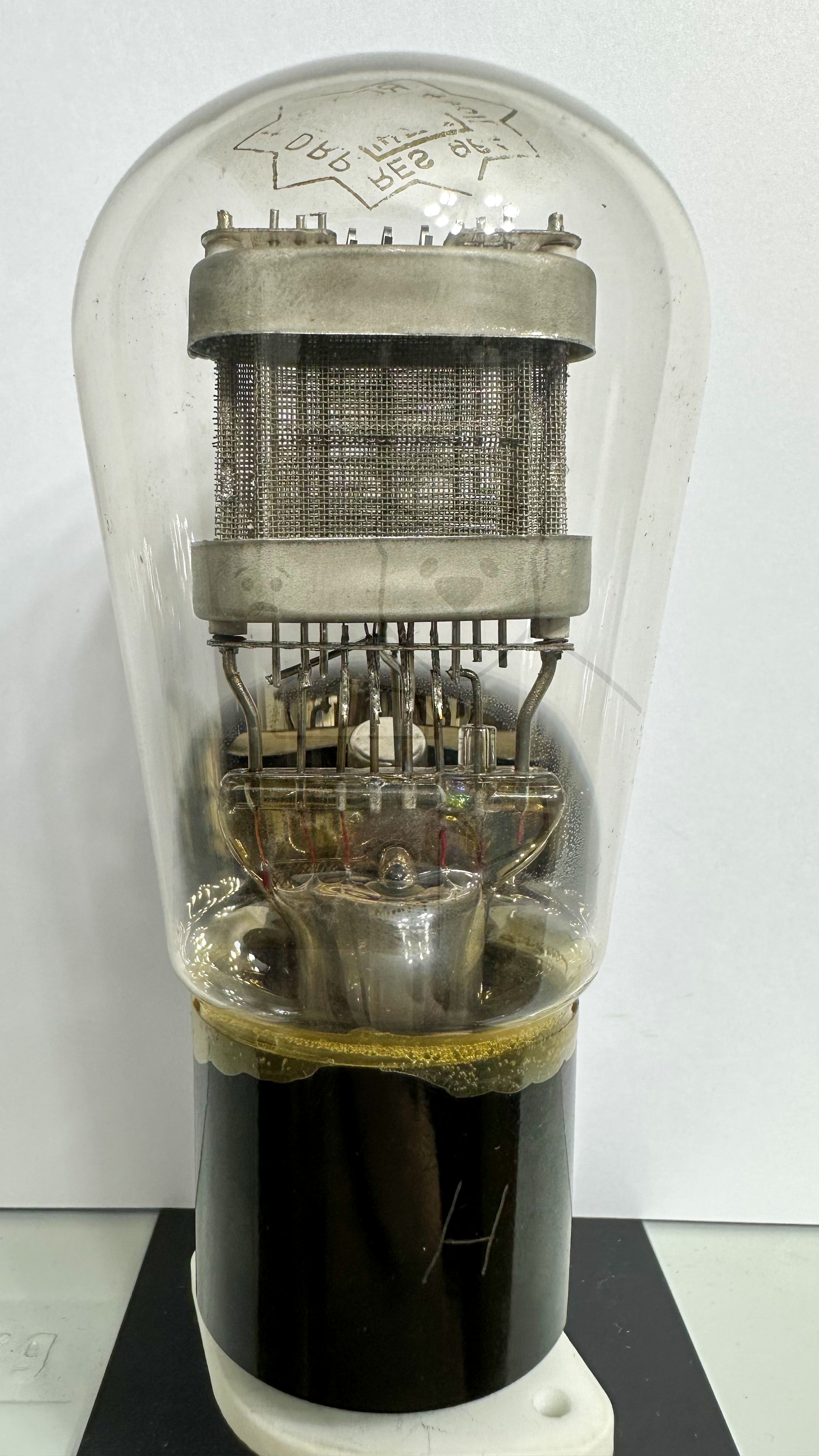

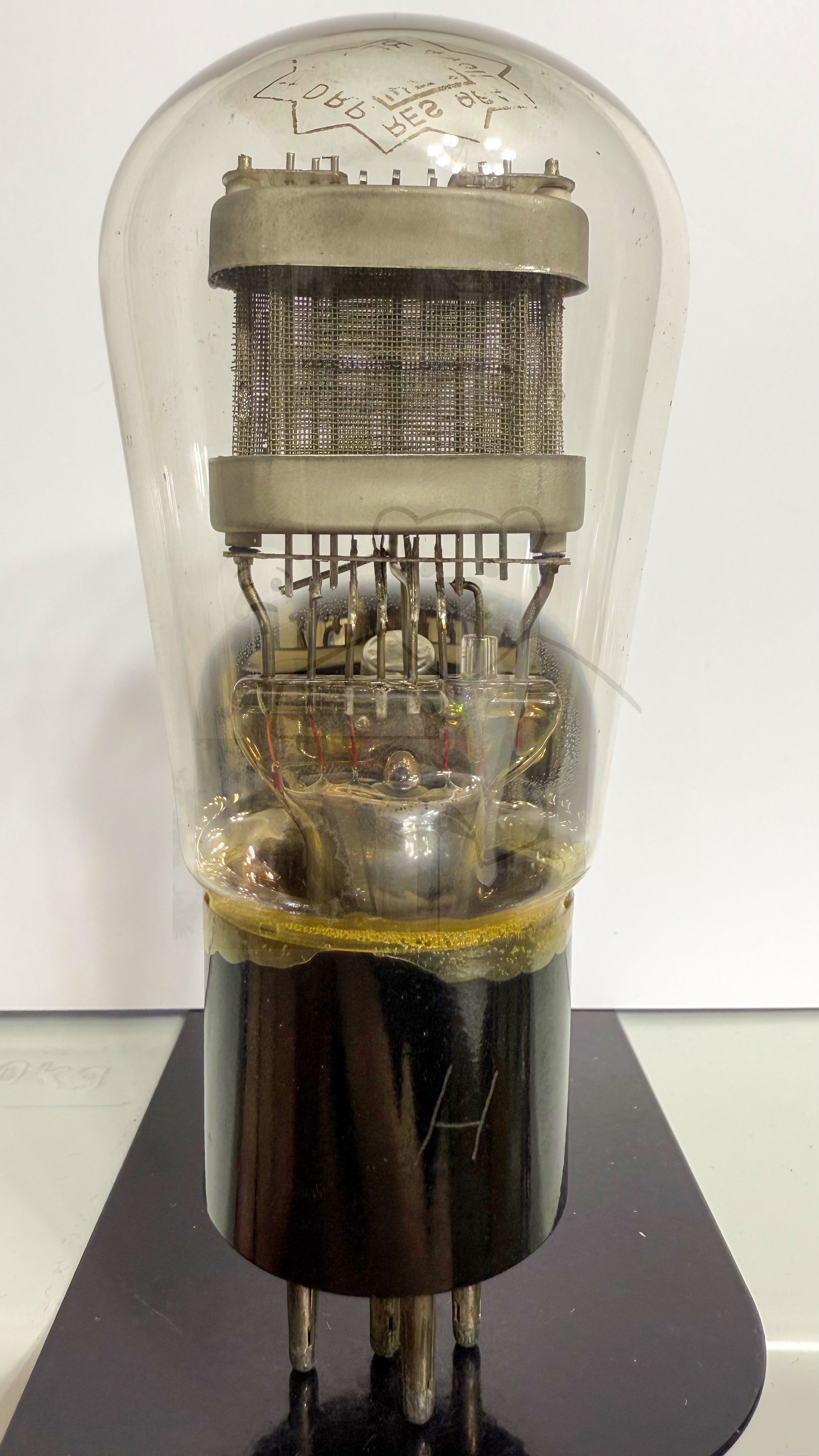

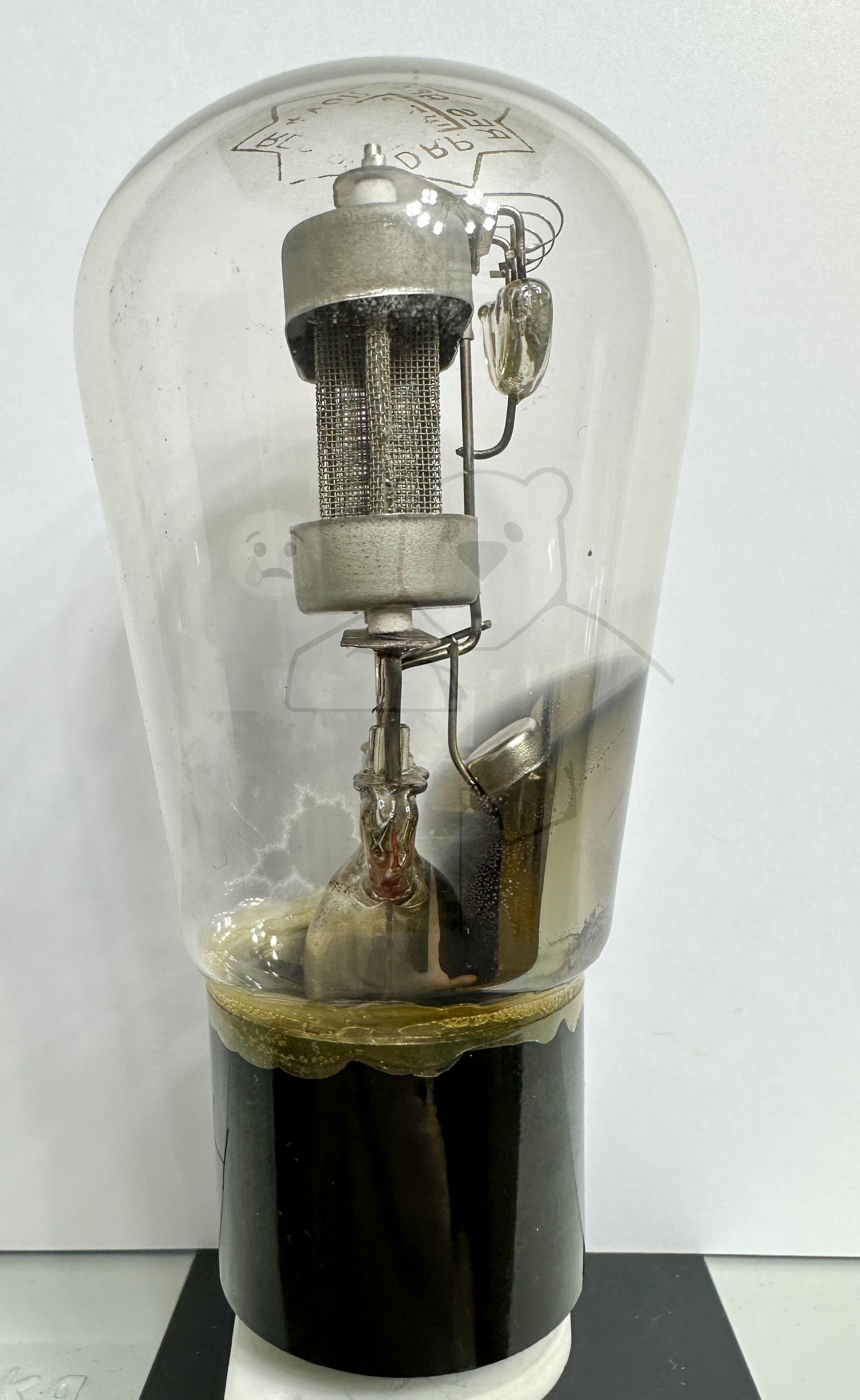

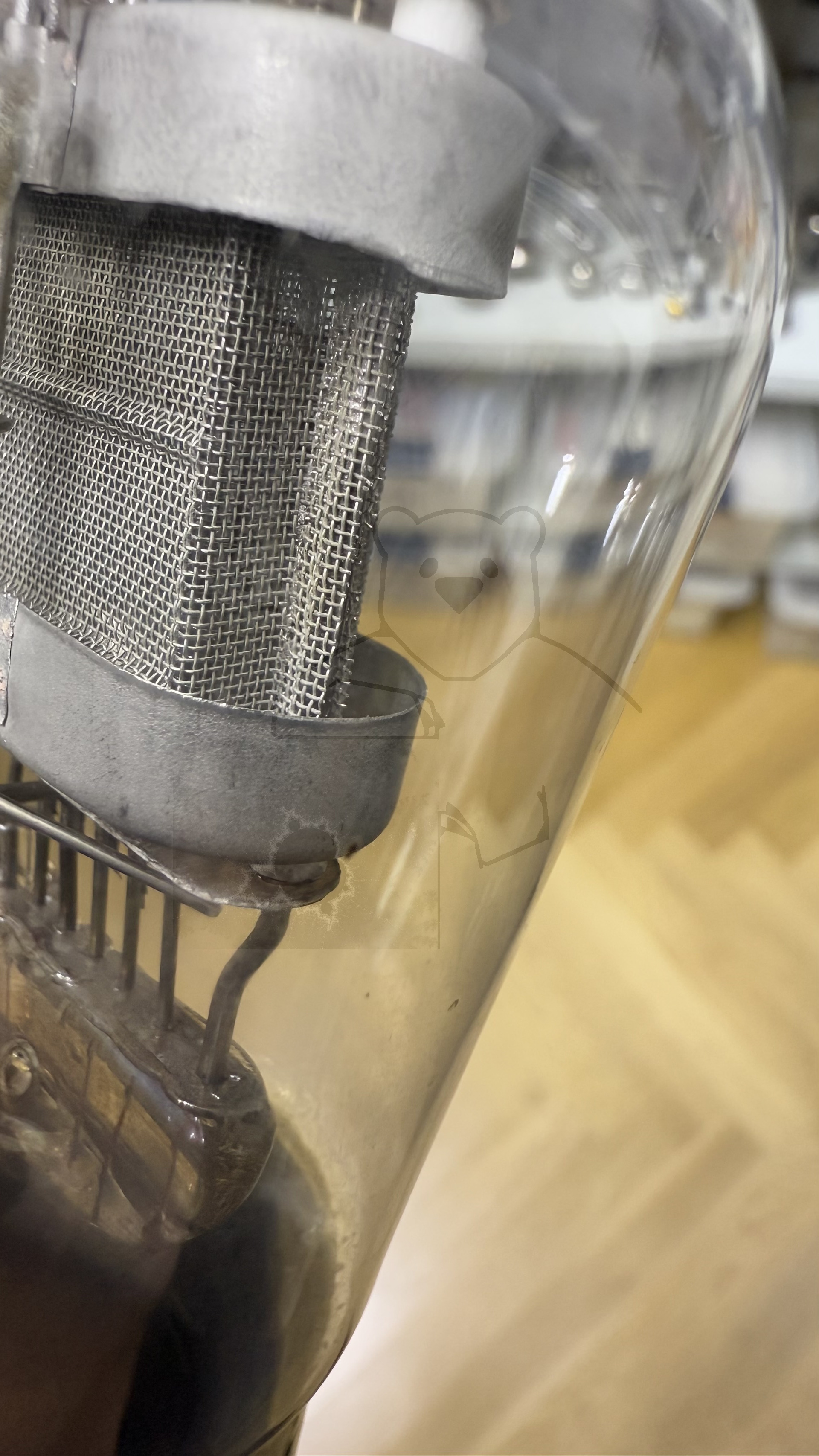

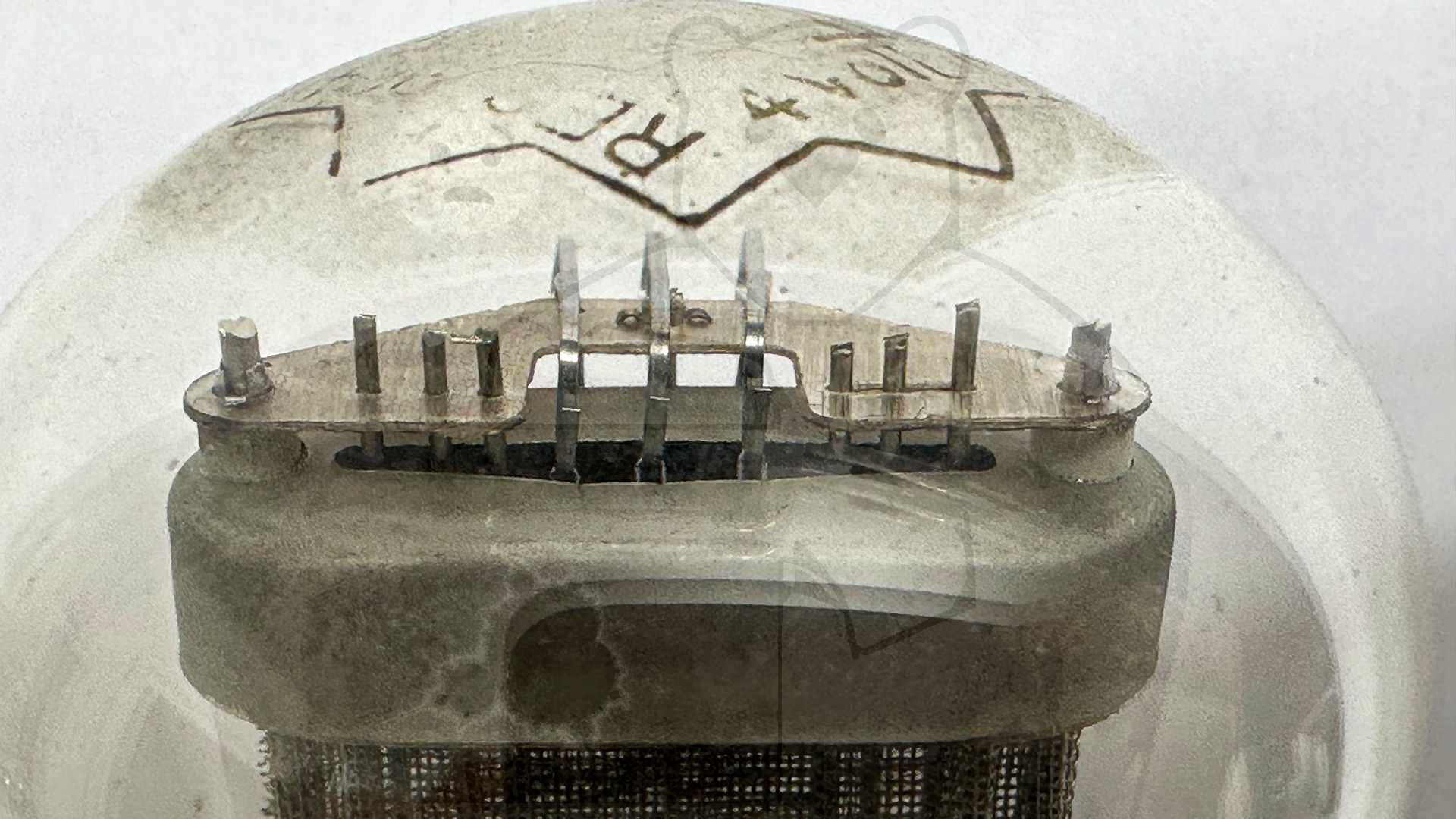

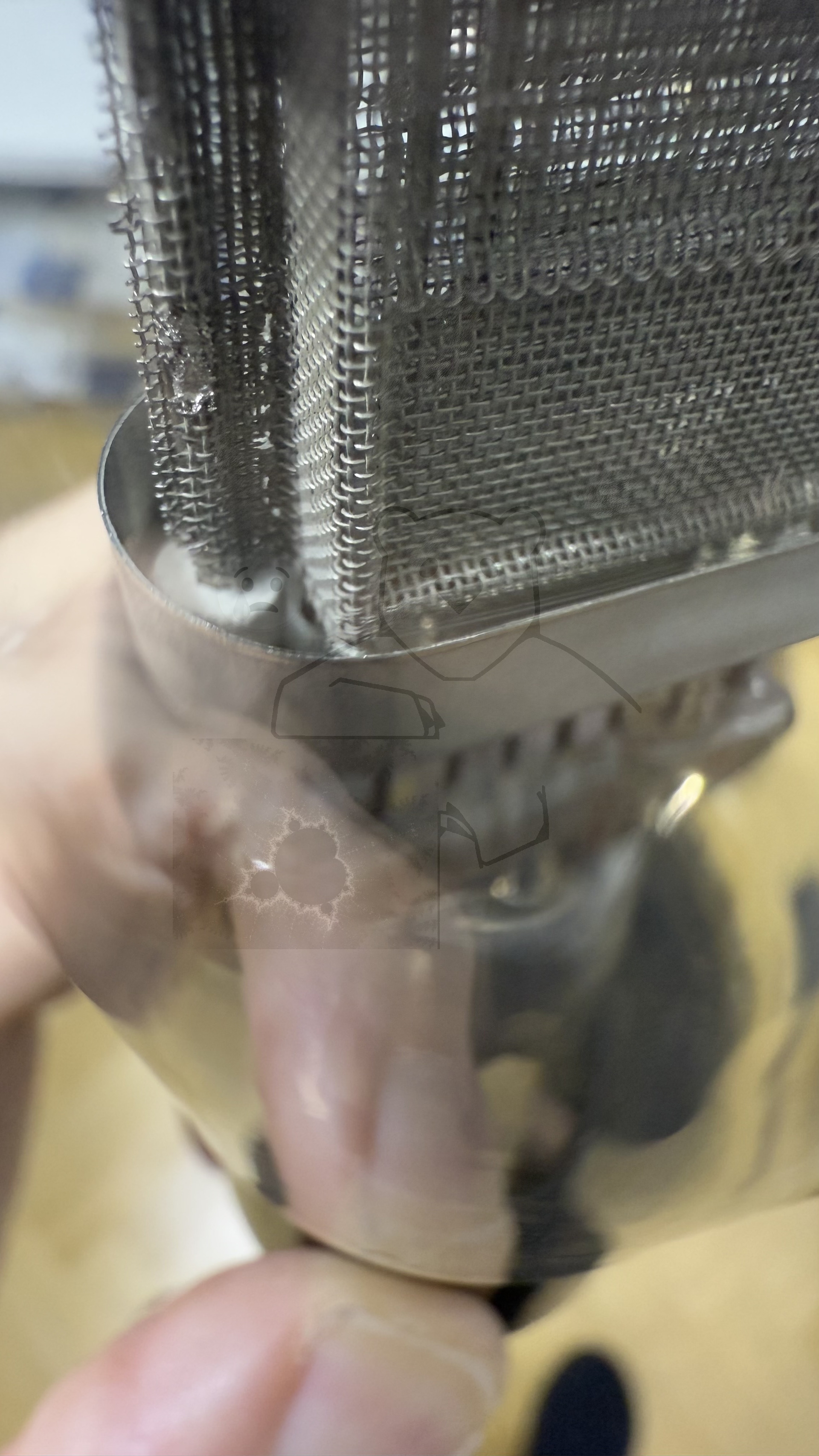

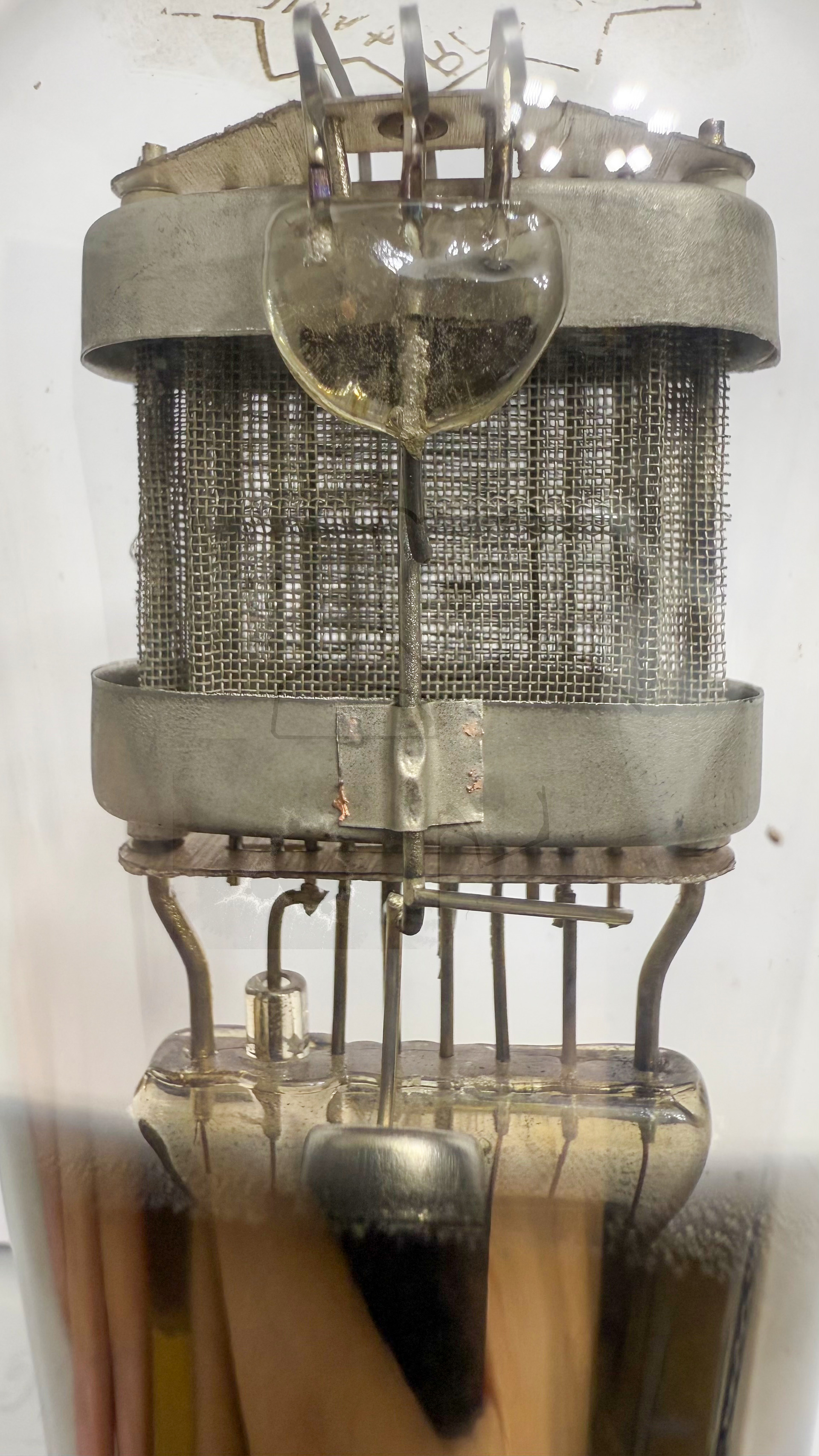

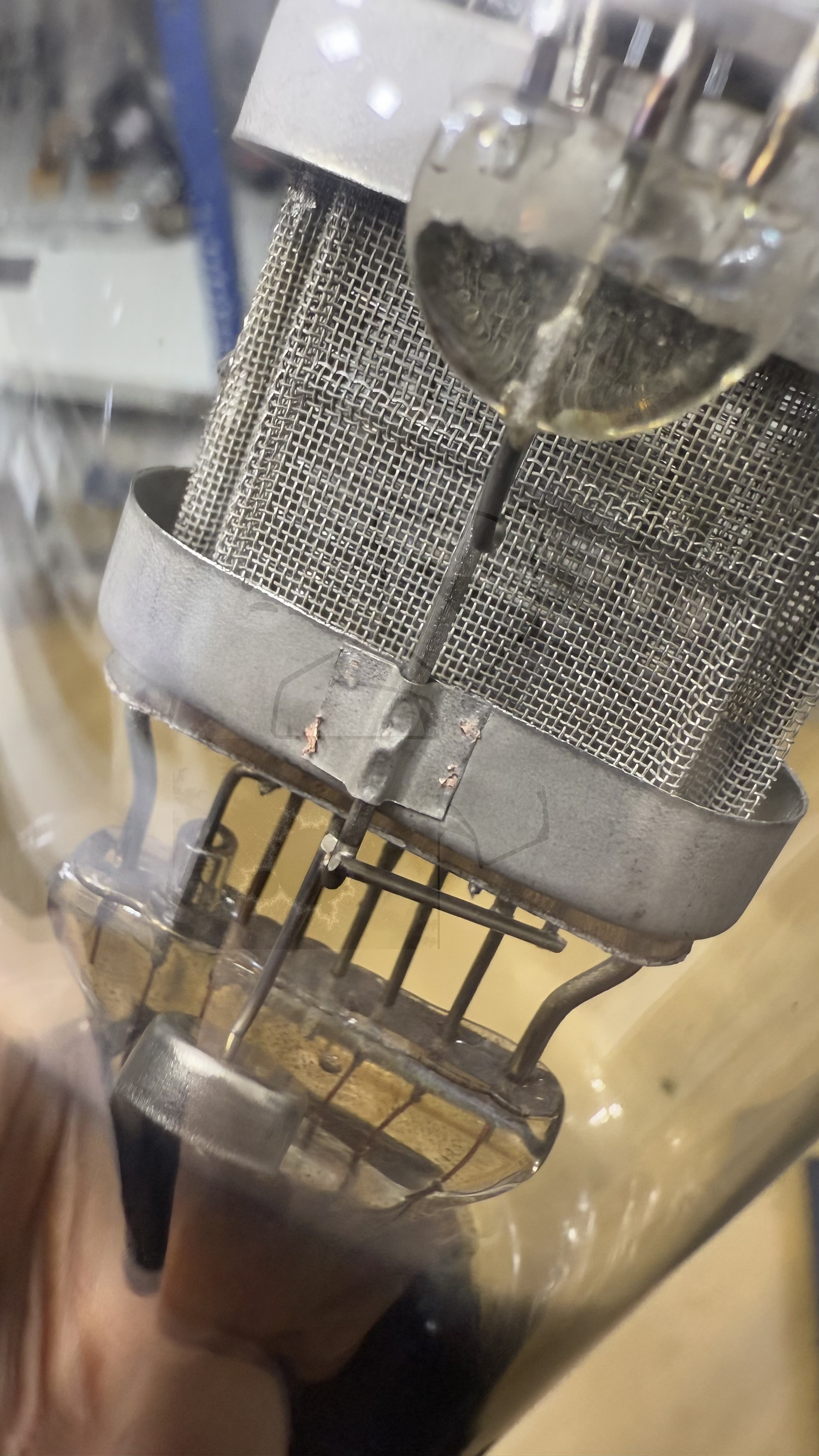

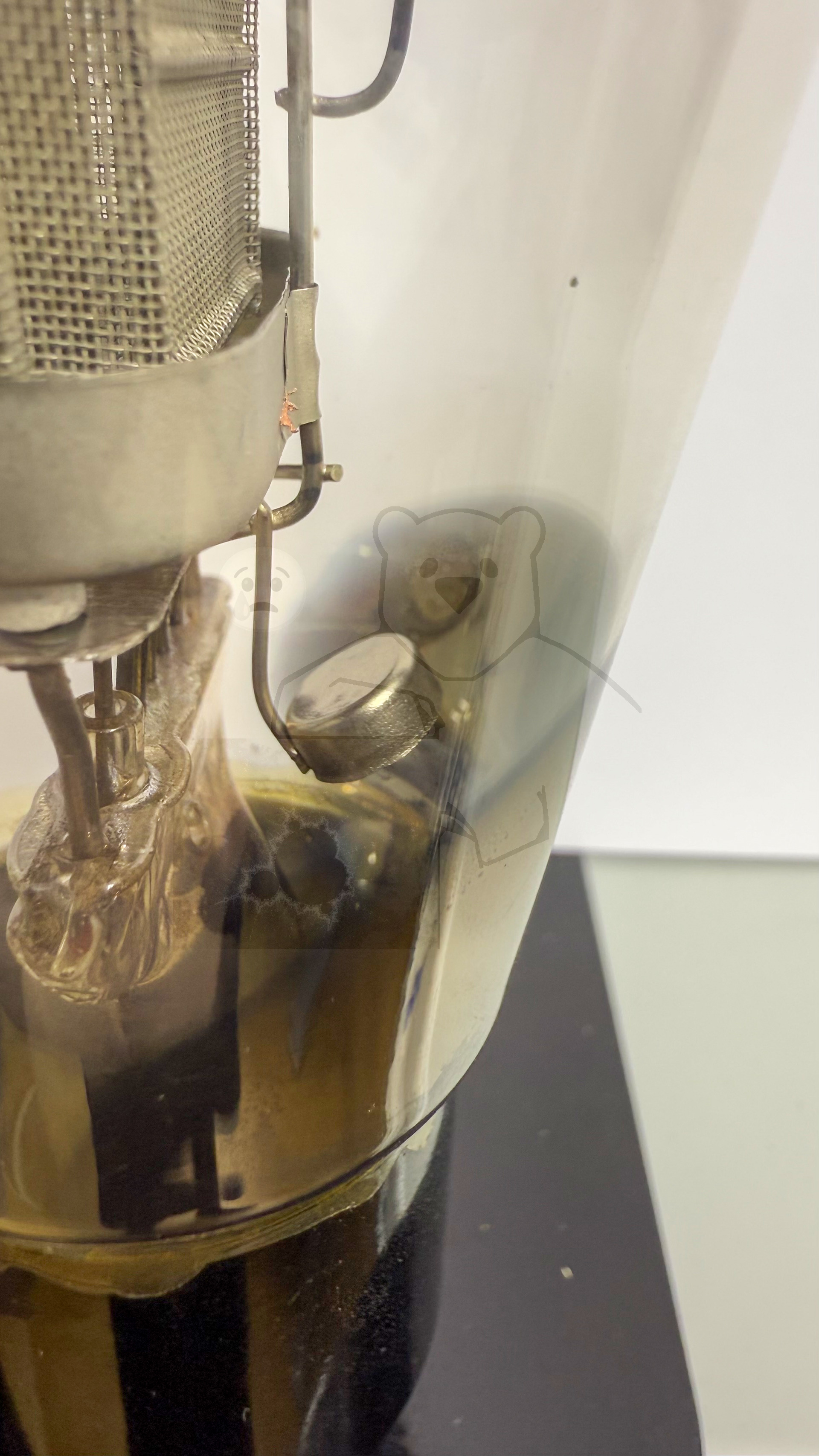

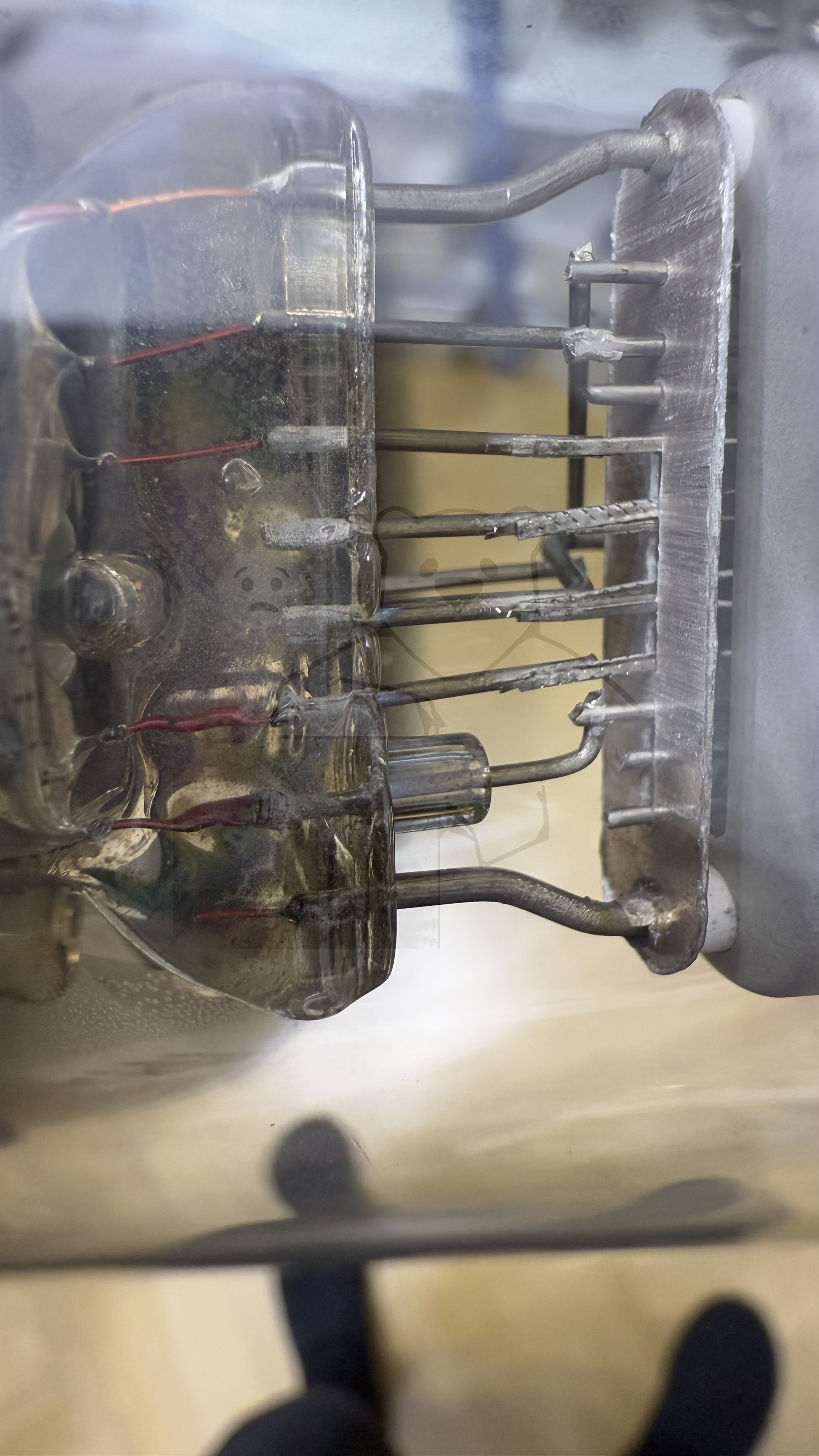

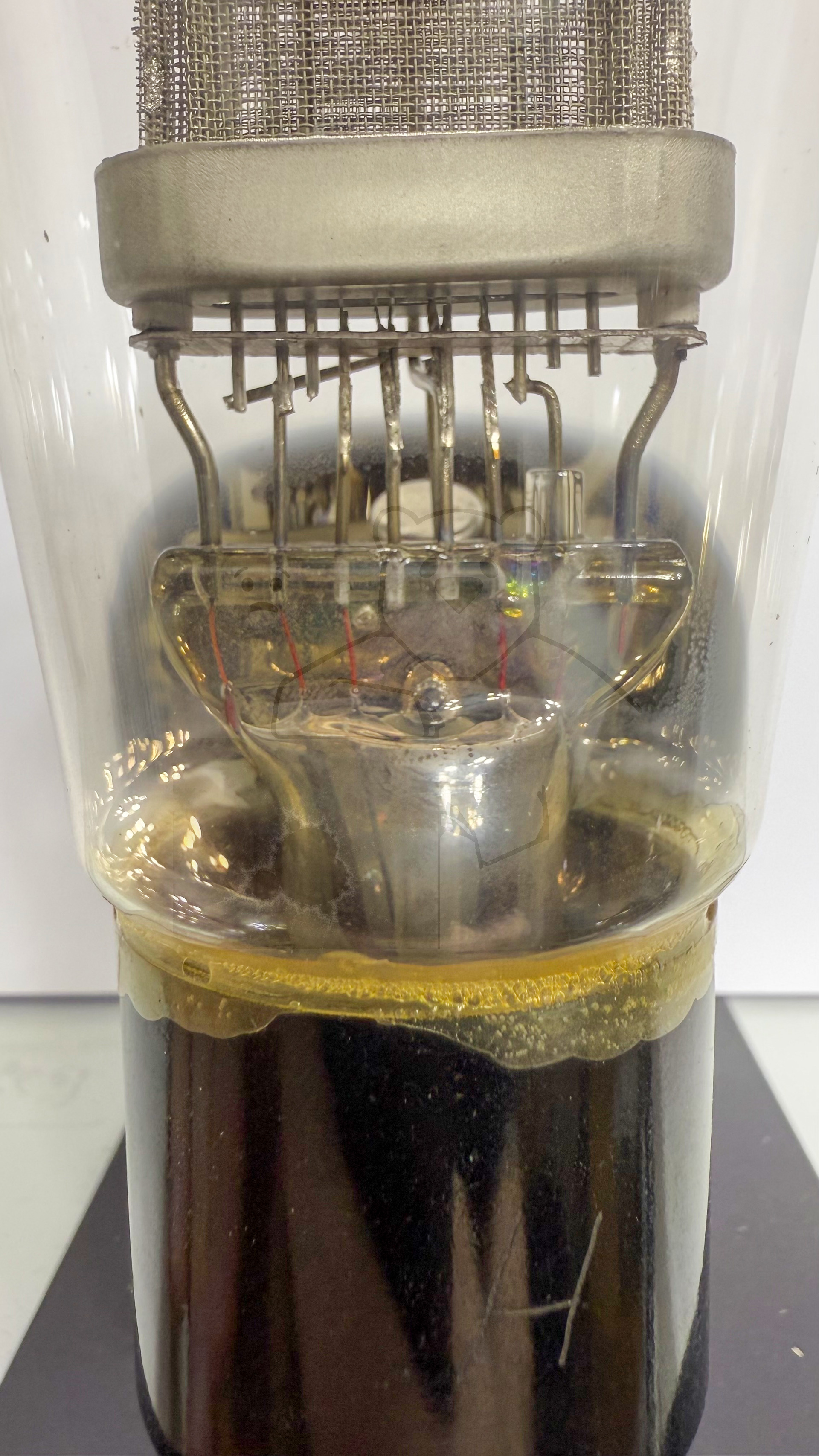

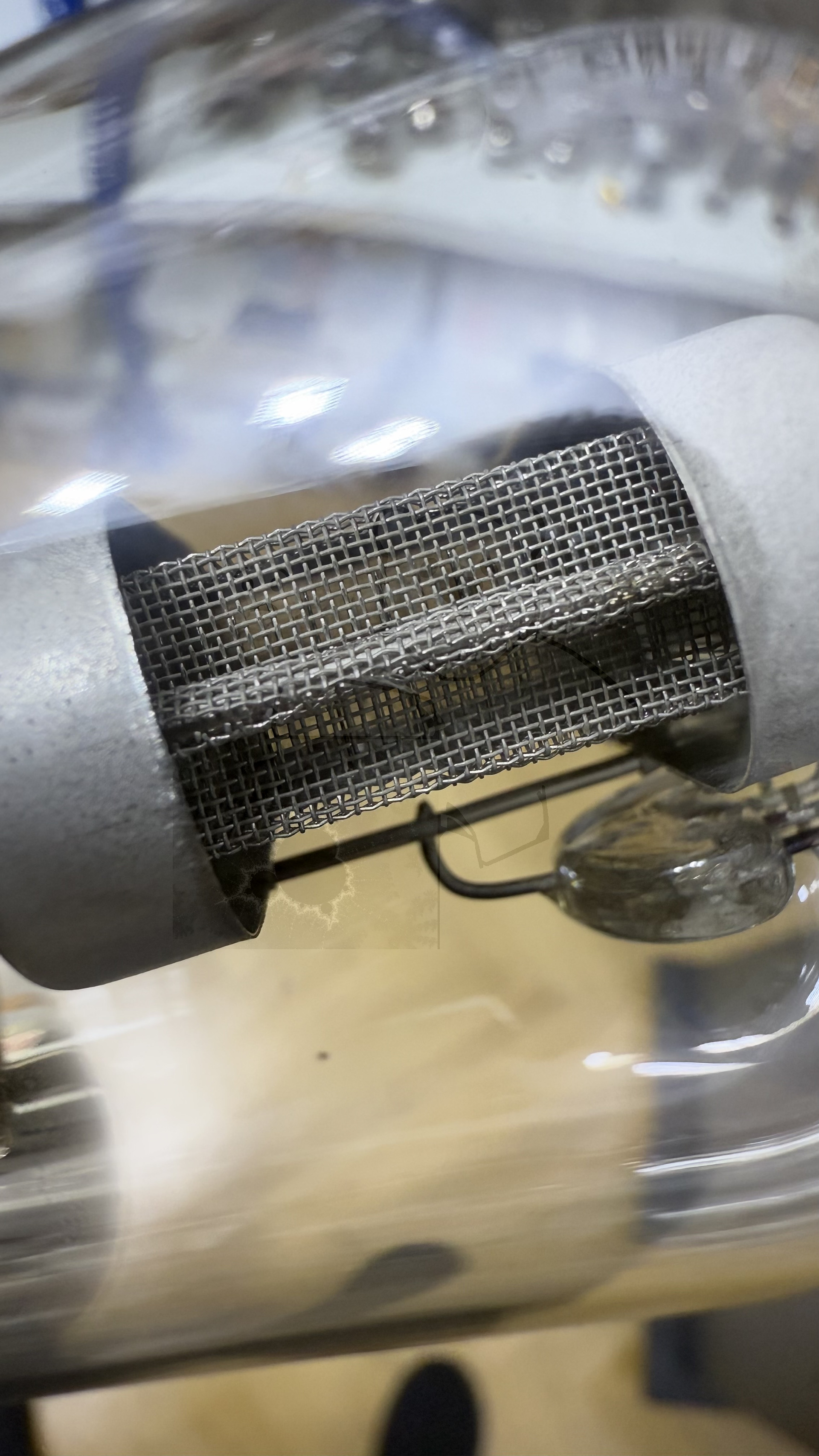

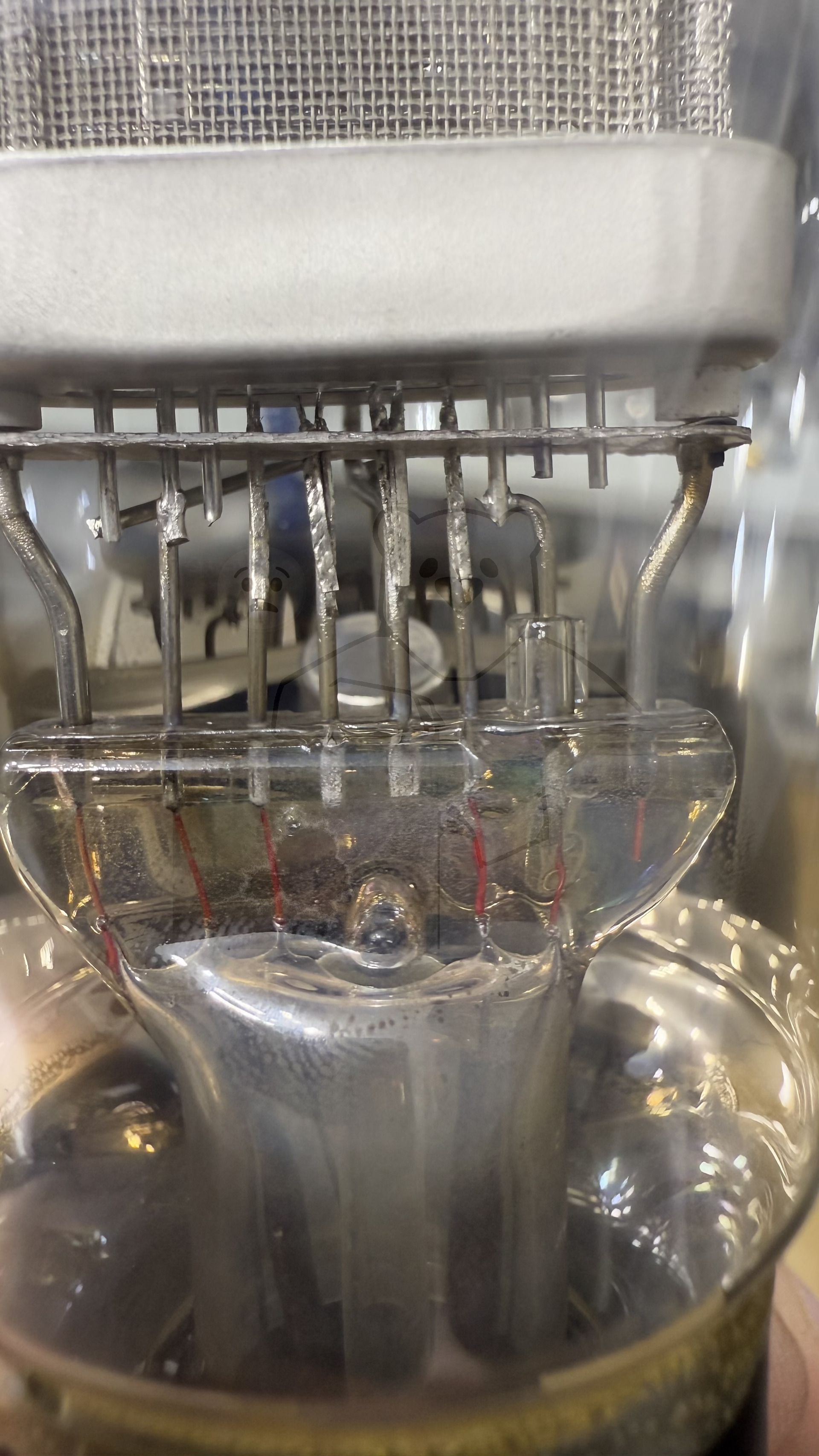

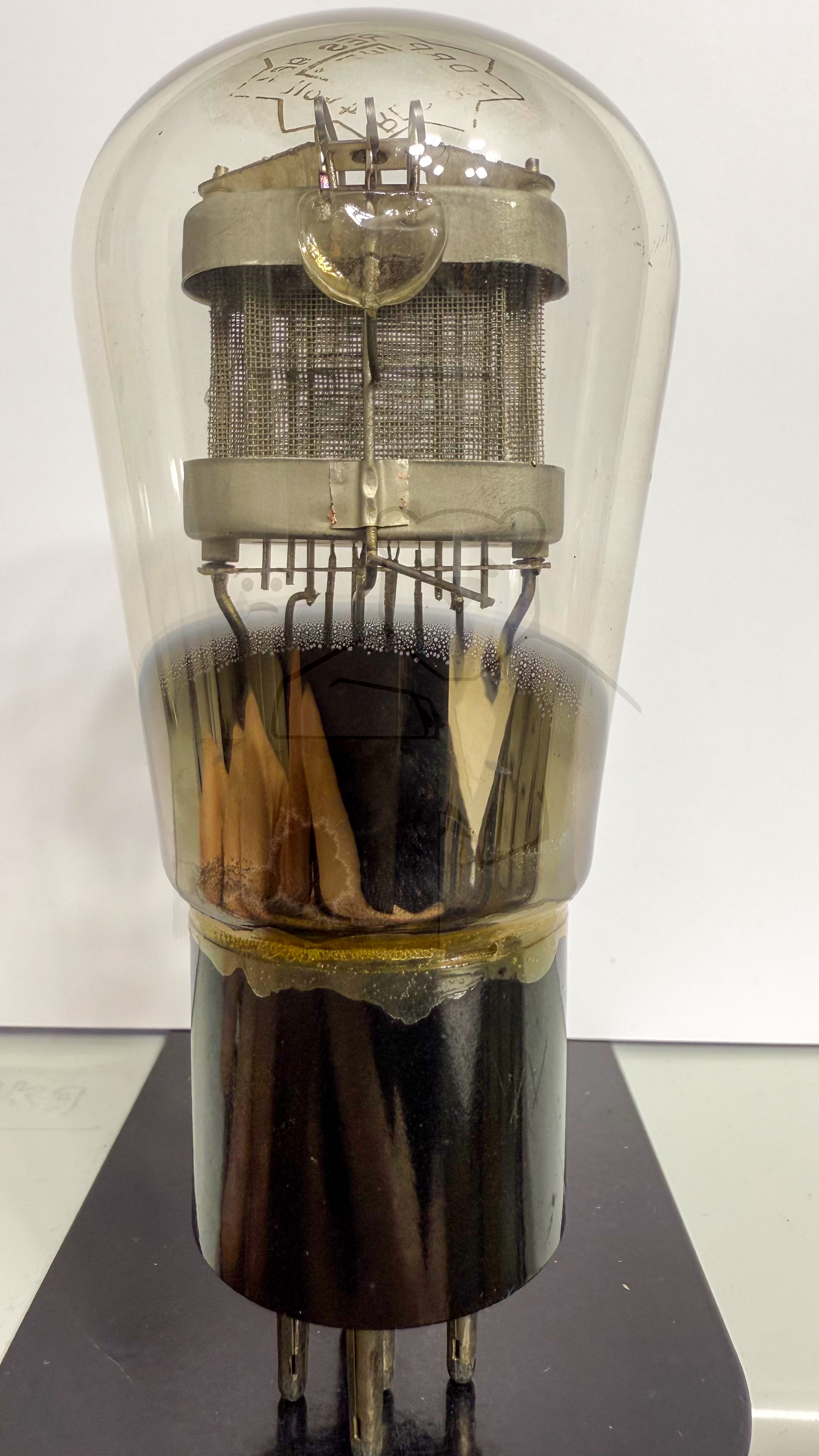

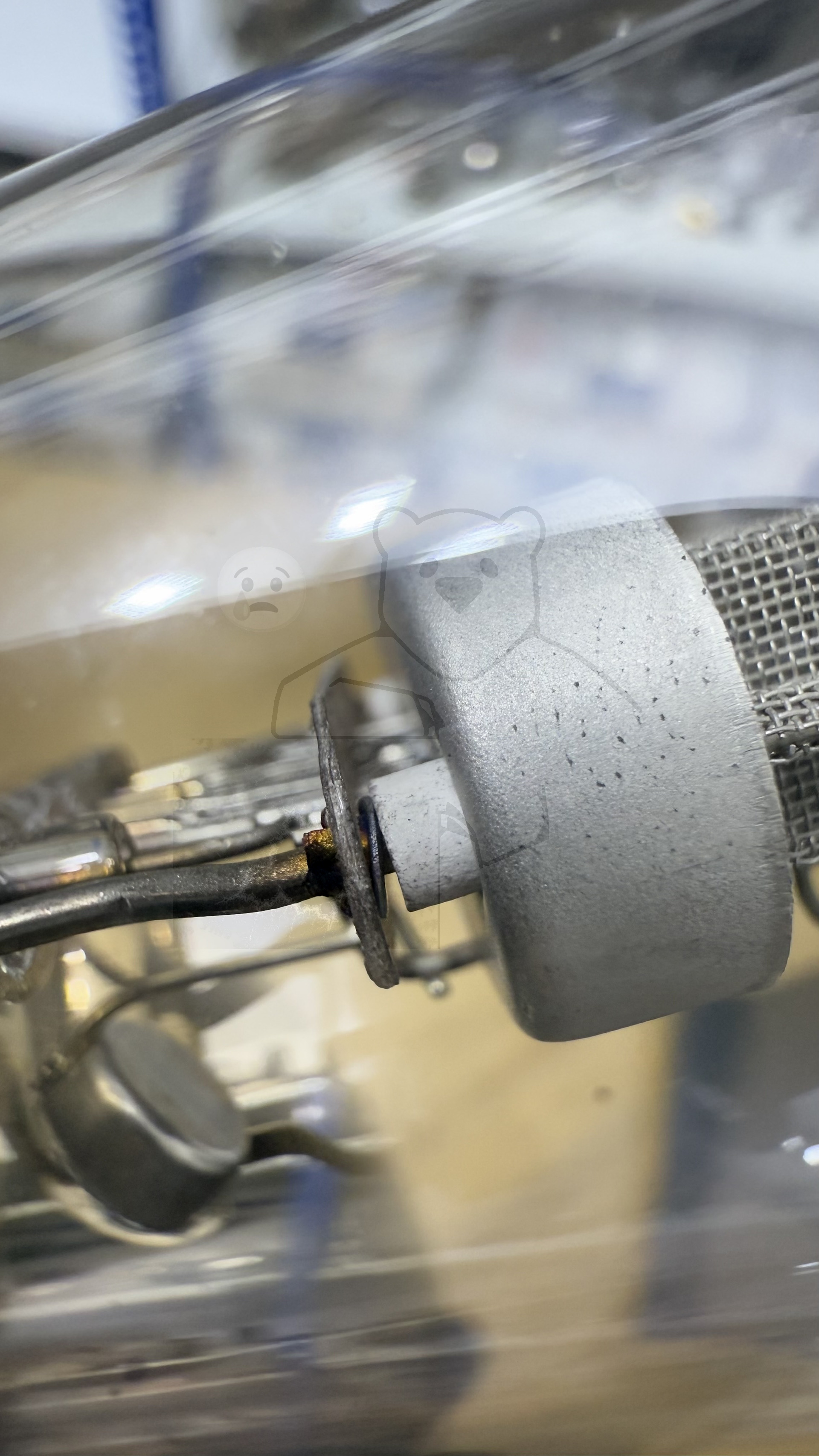

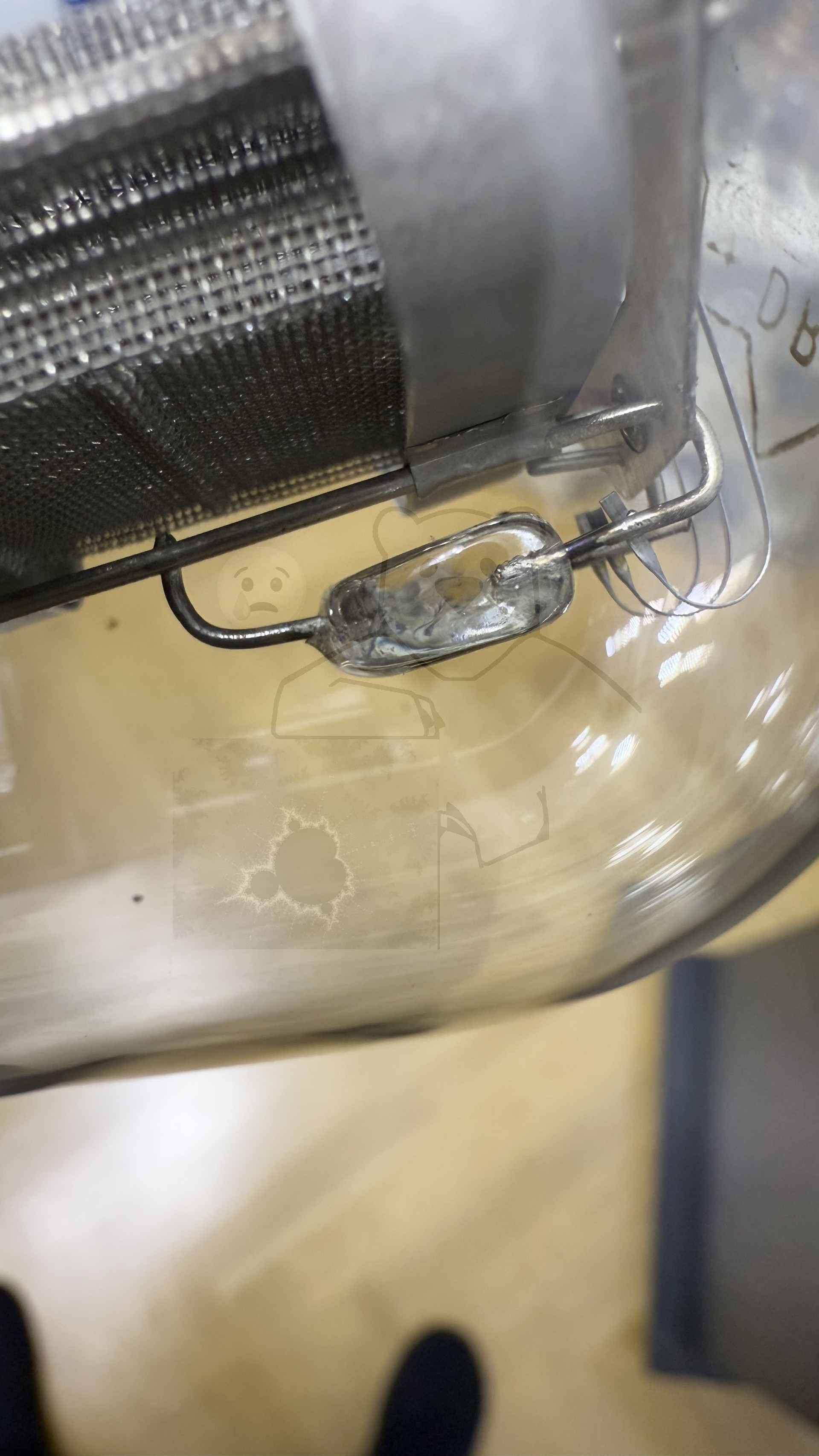

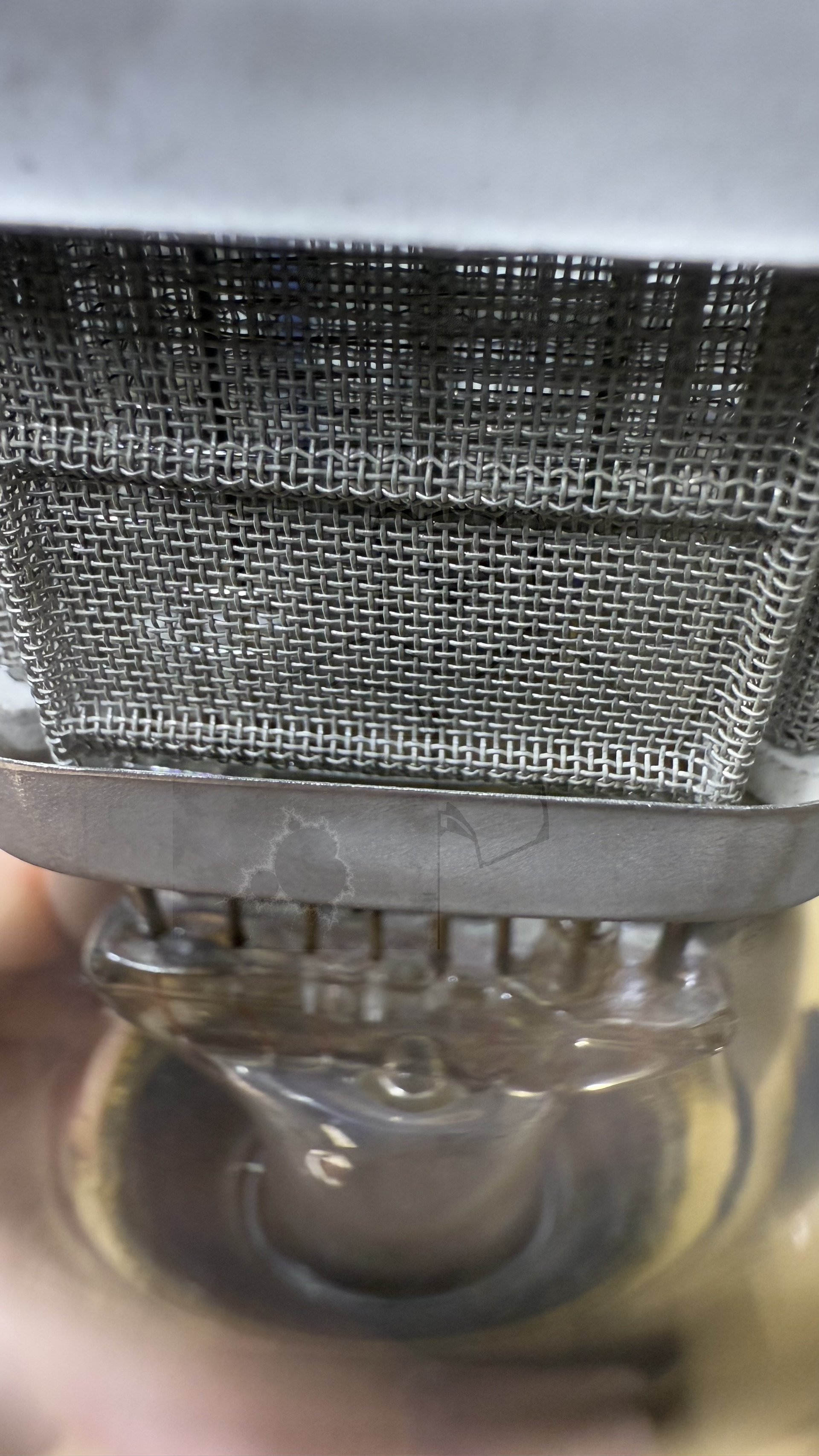

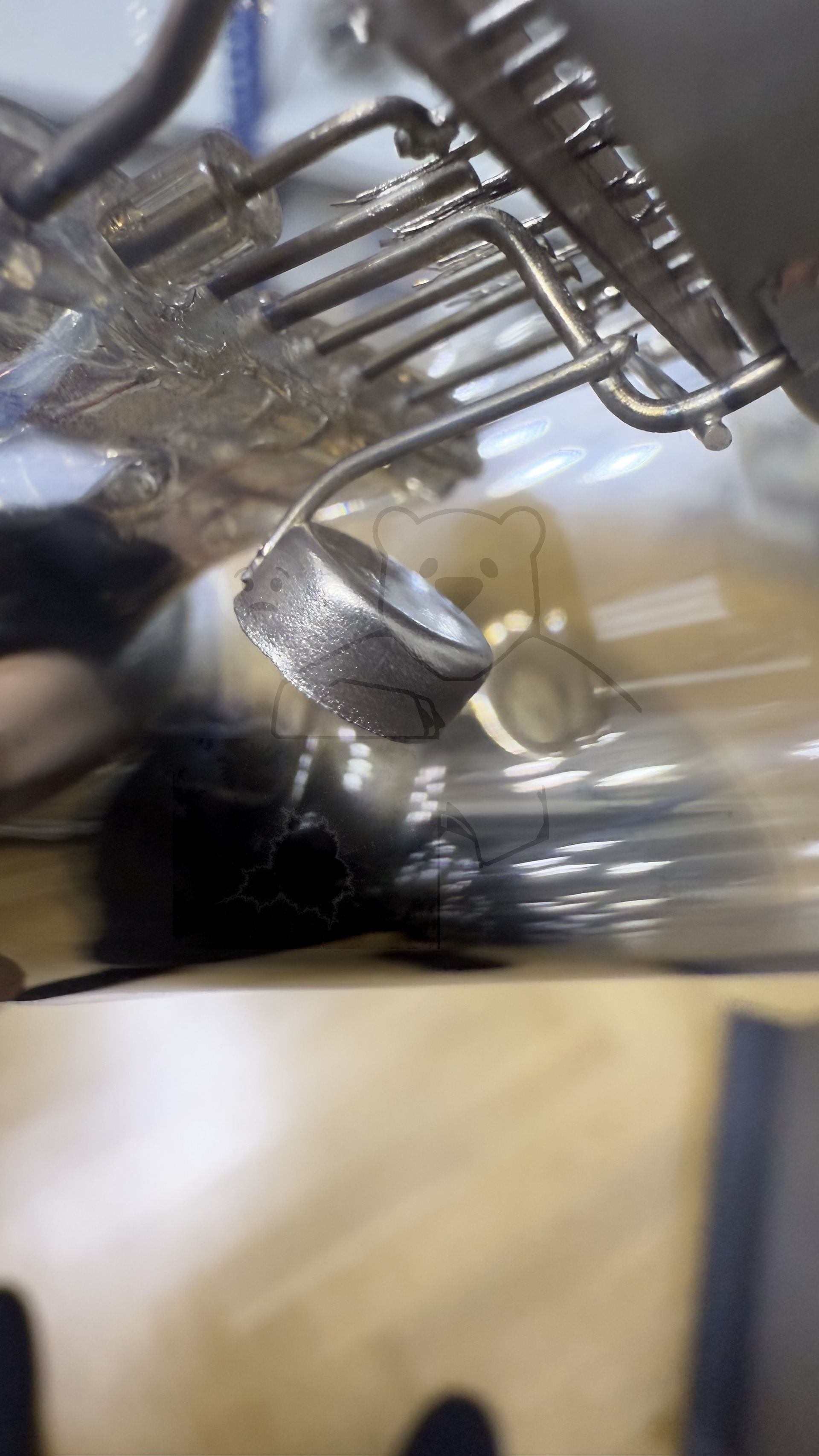

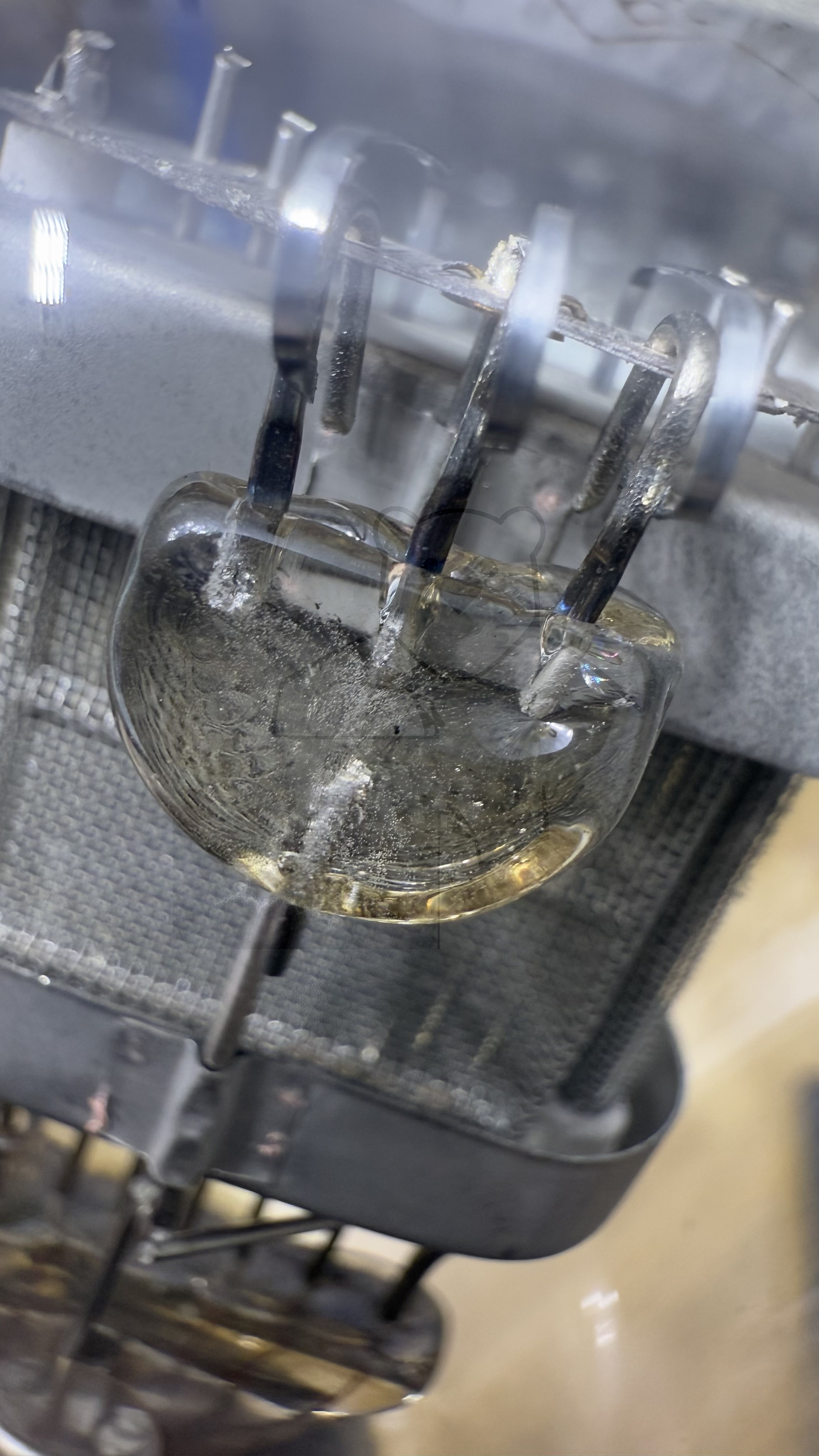

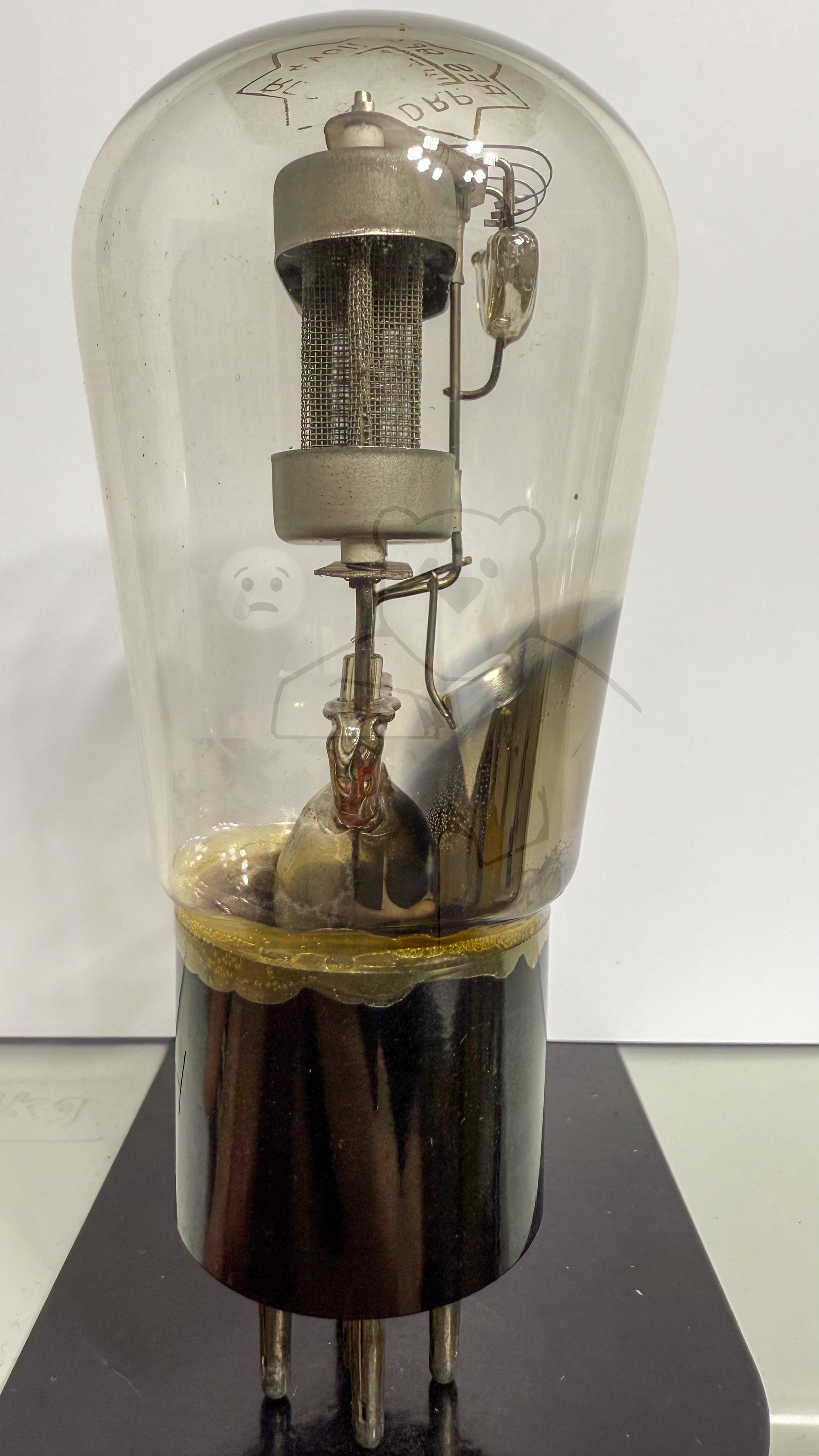

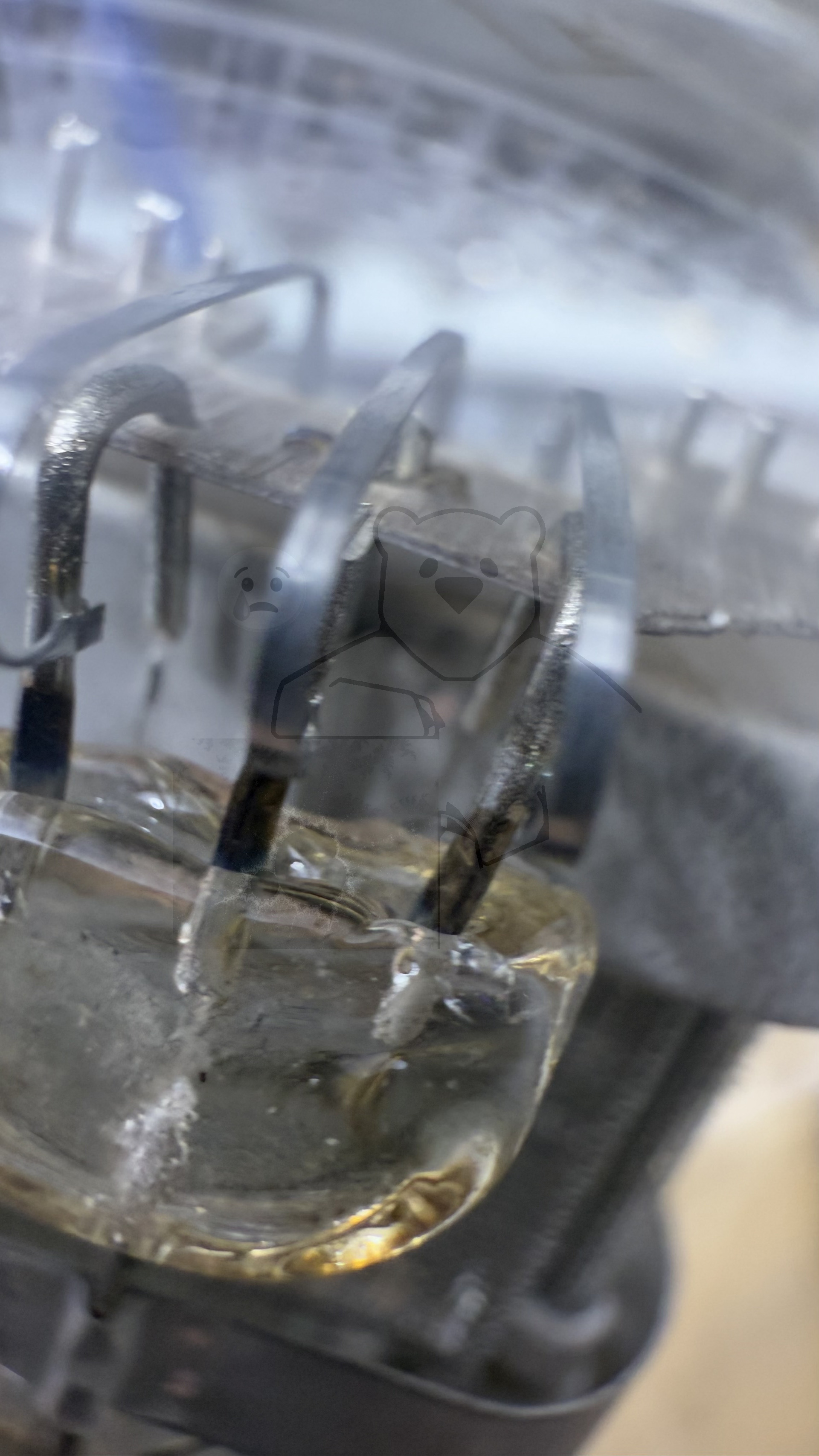

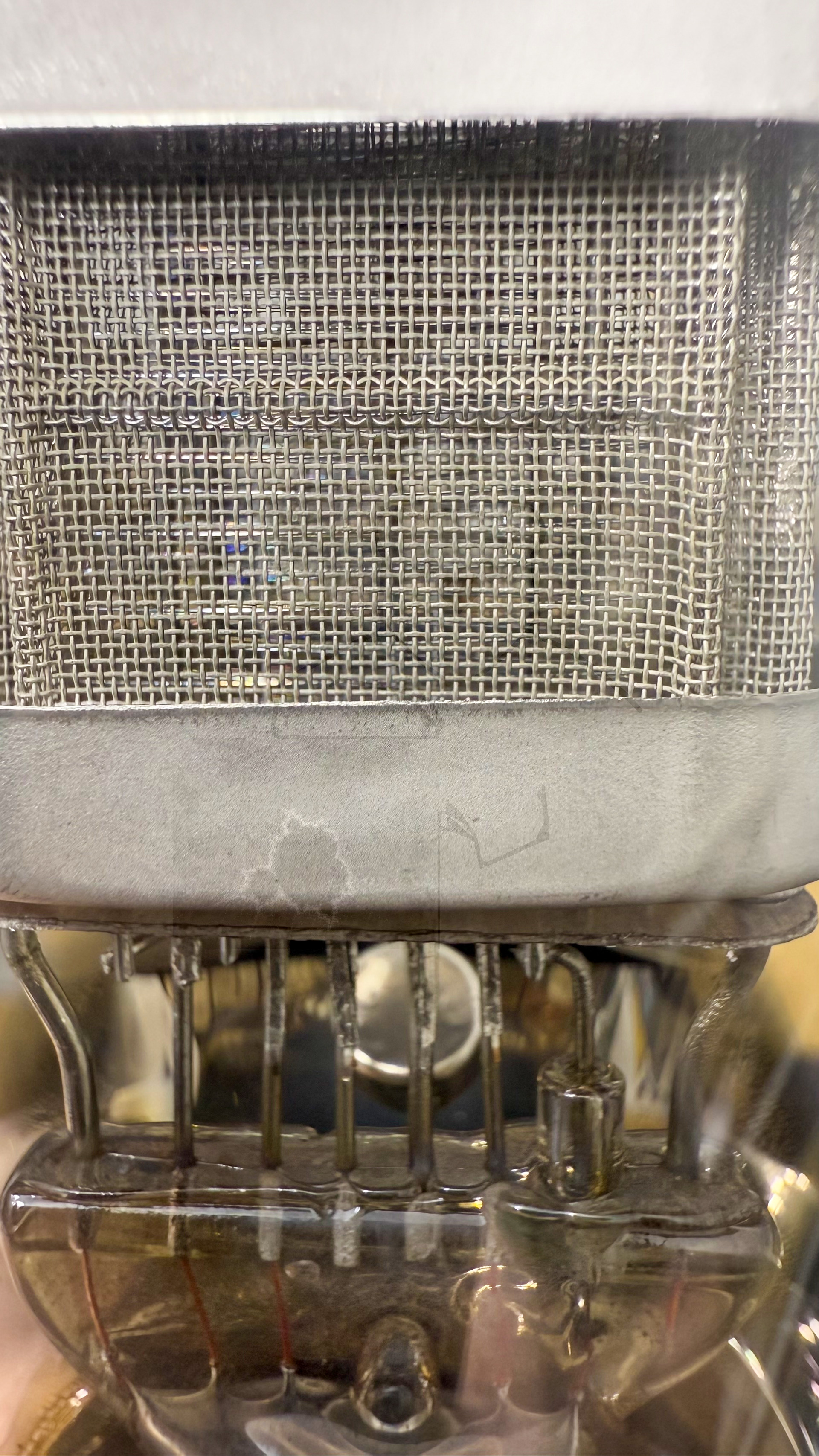

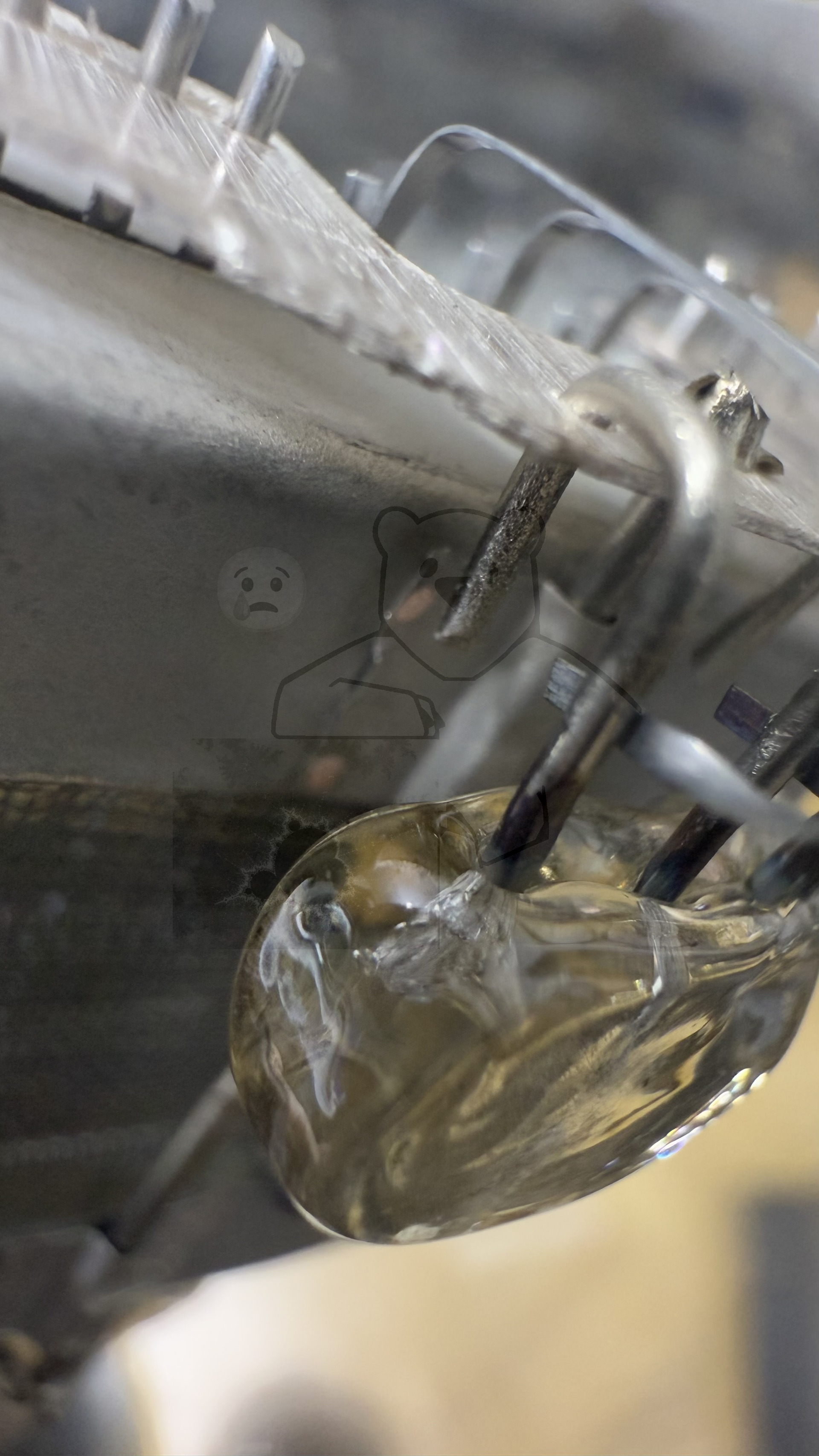

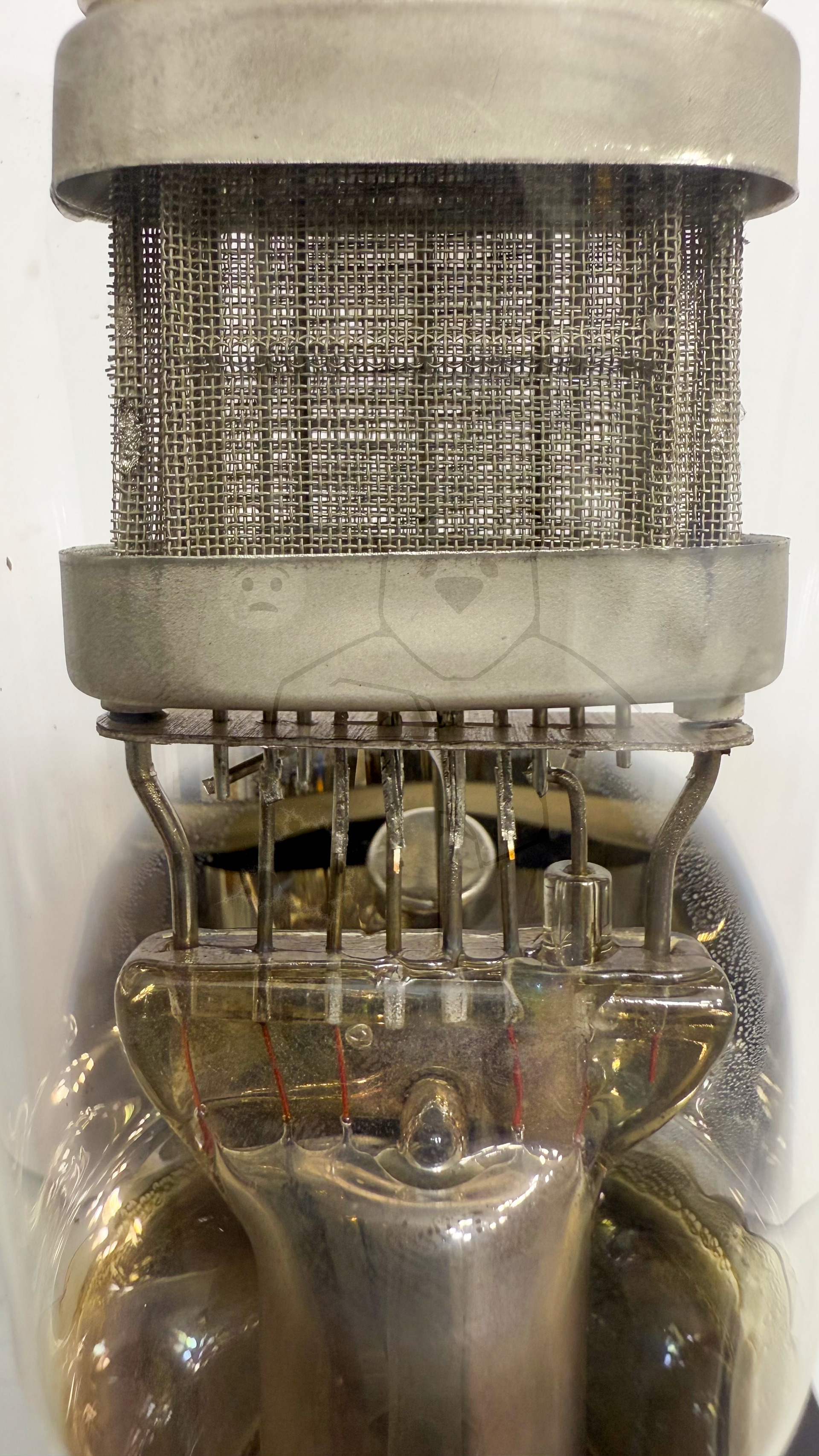

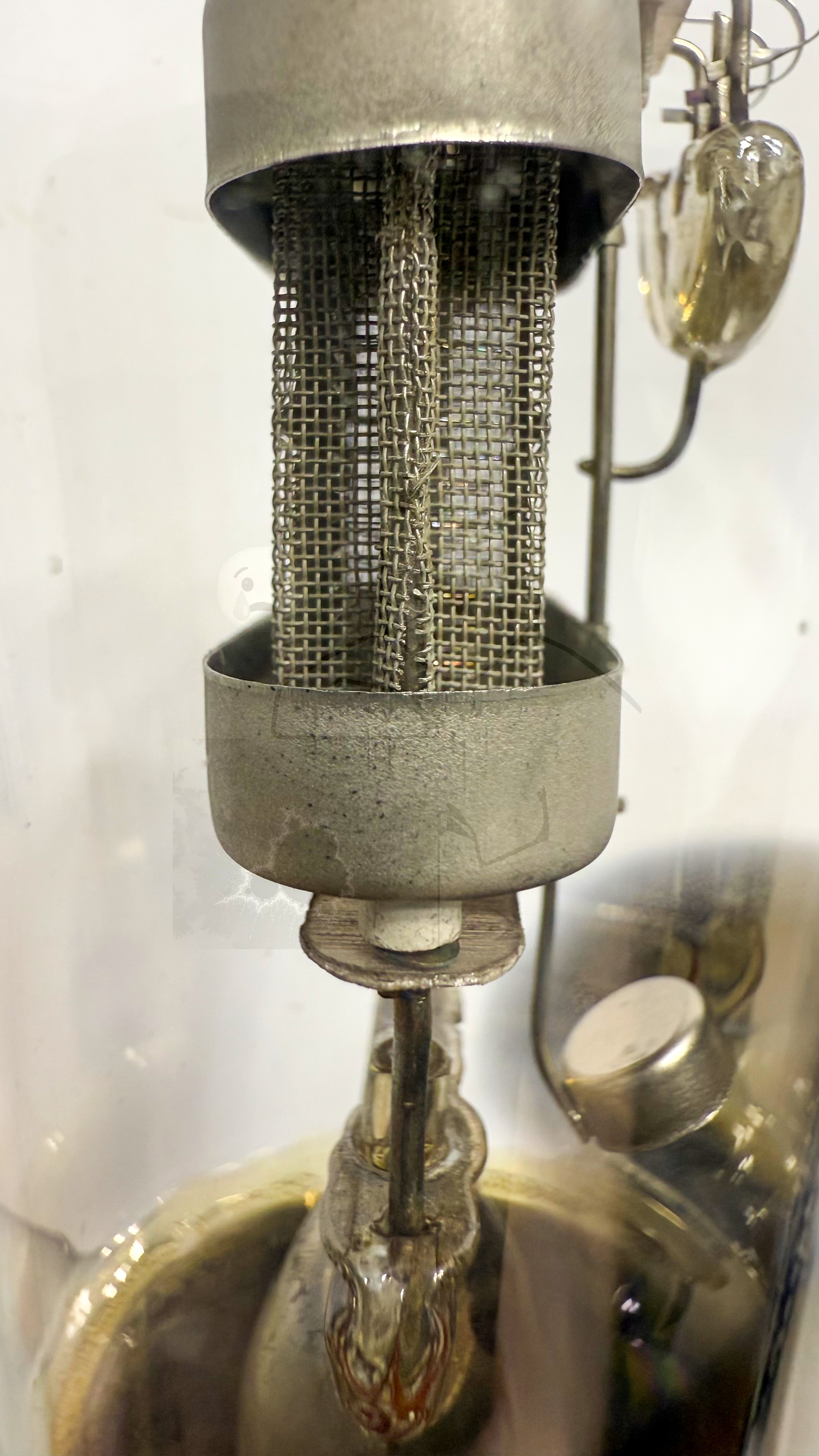

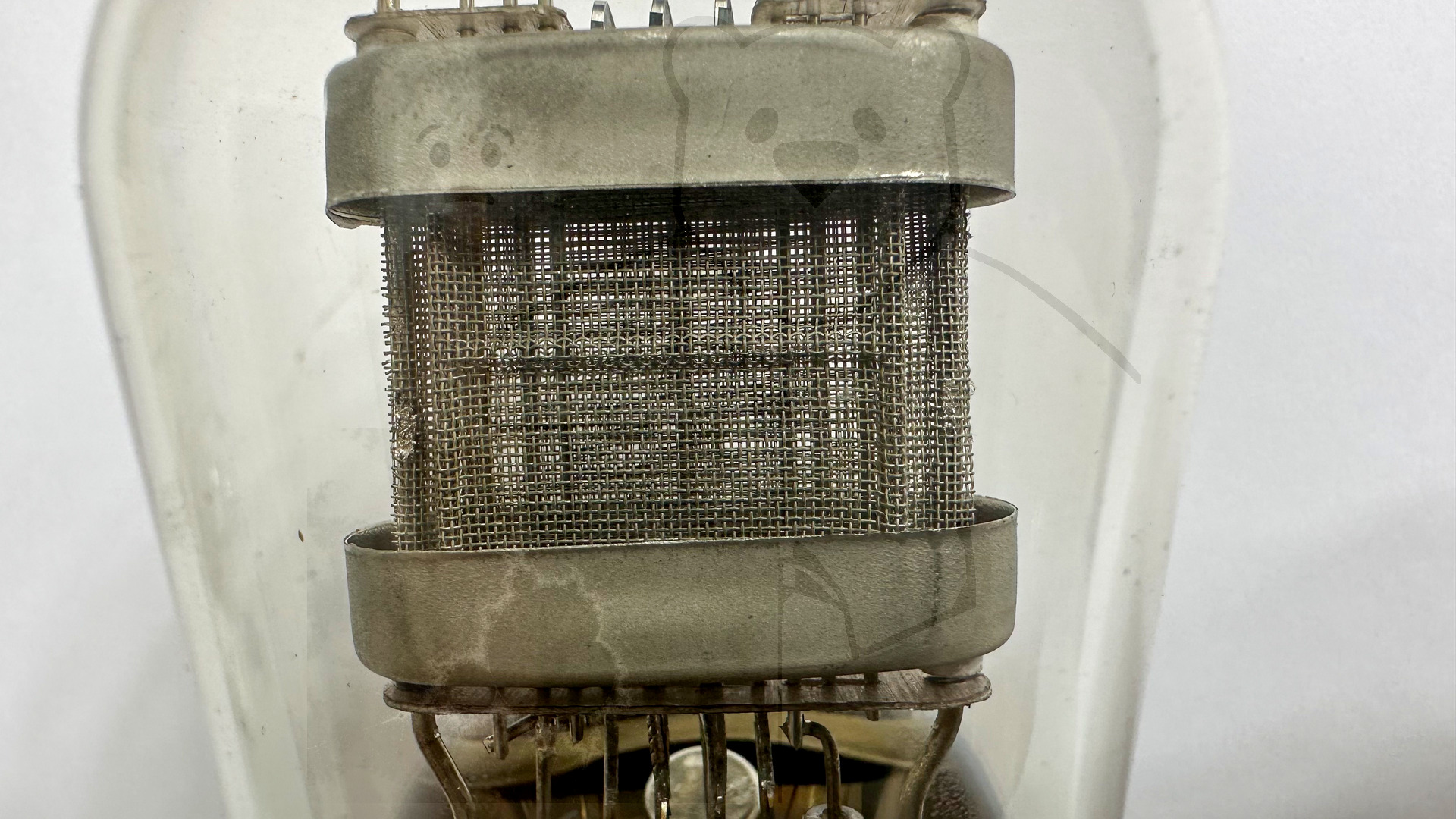

Daten und Bilder der Röhre: RES964

🔎 Beschreibung der Röhre: RES964 Inventarnummer: 04603

Name	→ RES964
Vergleichsname	→ AL1 → E3a III E408N E443H → L496D LK4110 P4100 → PP4101
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp	Das Röhrensystem entspricht der → AL1

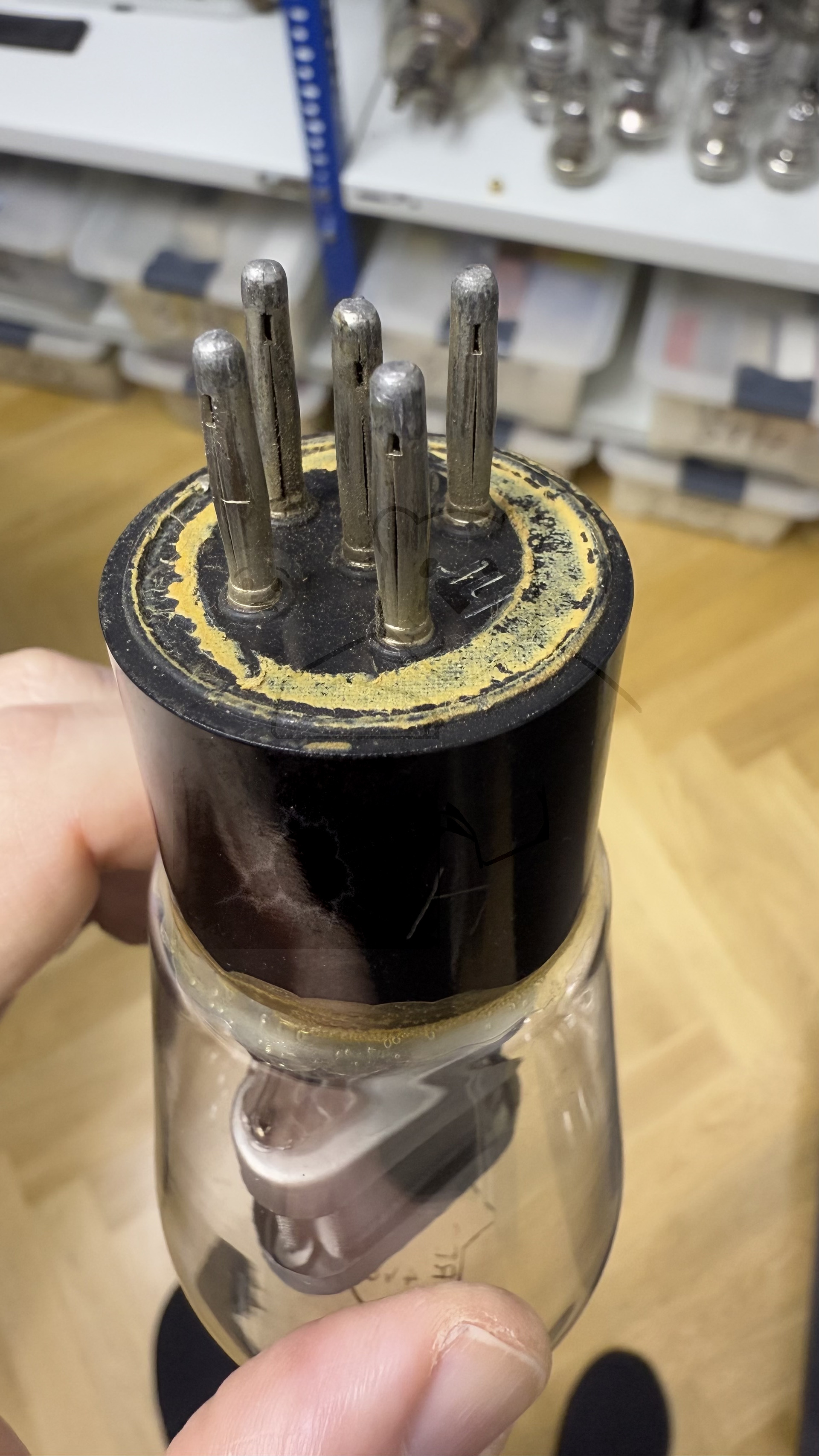

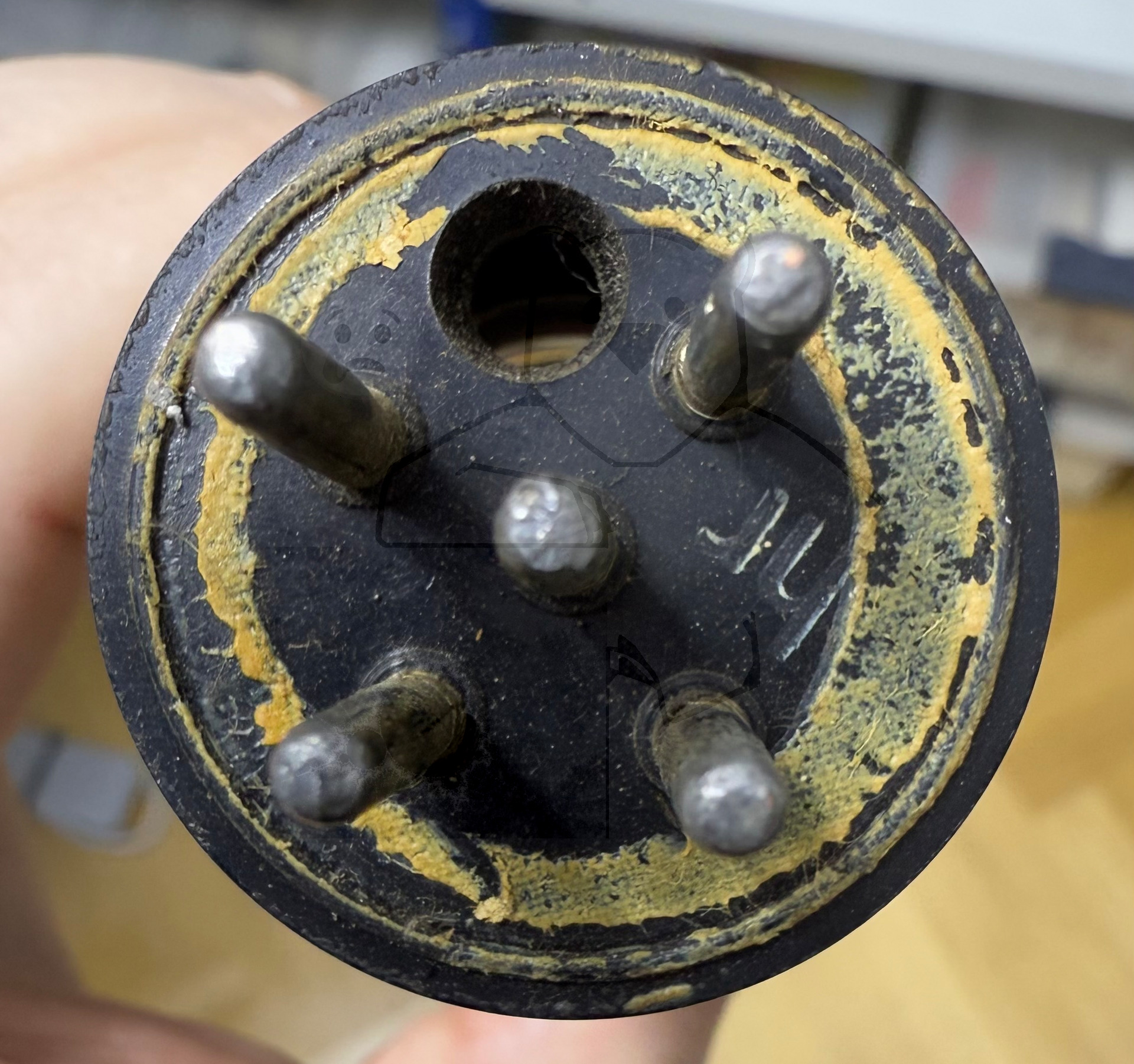

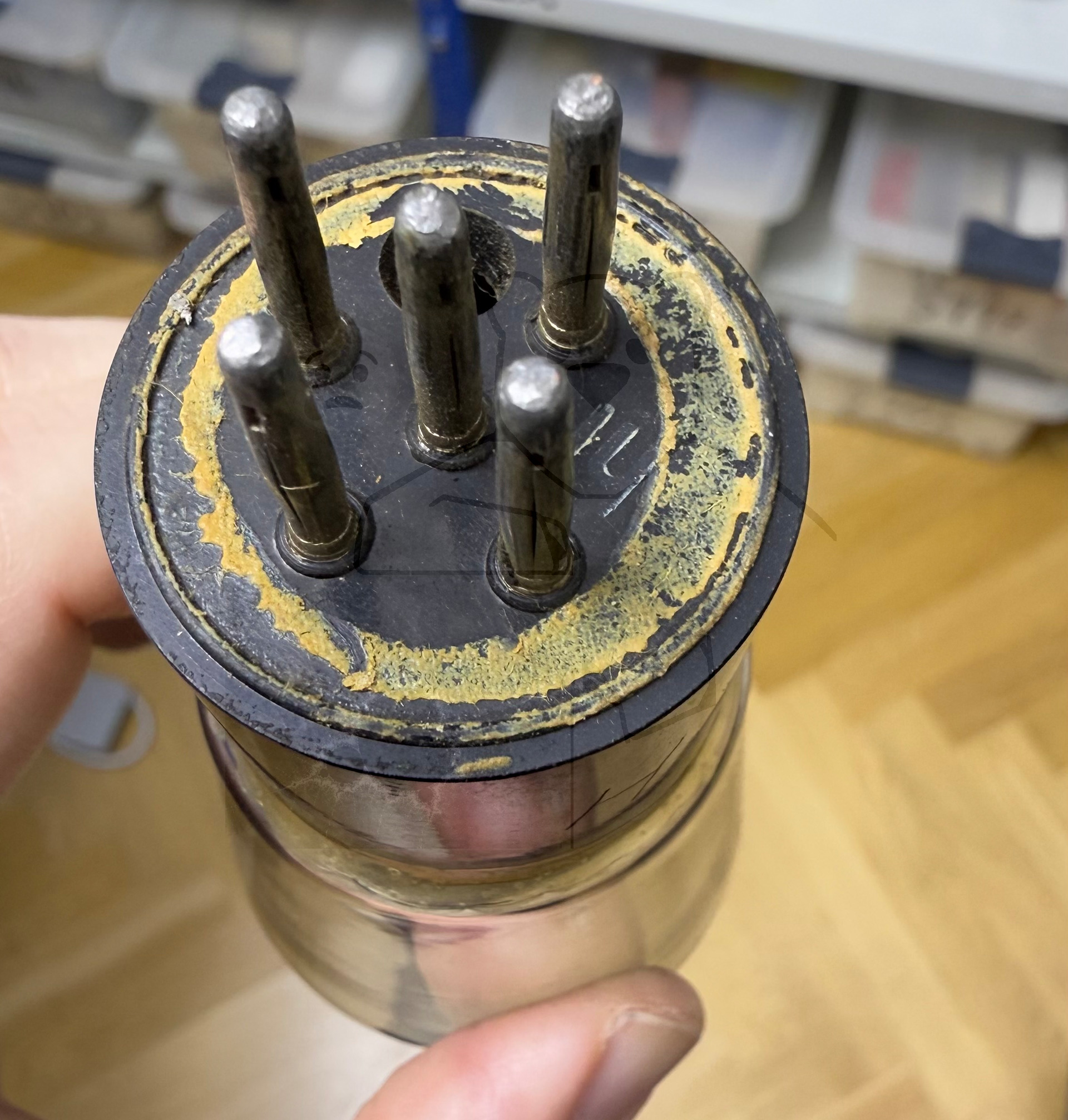

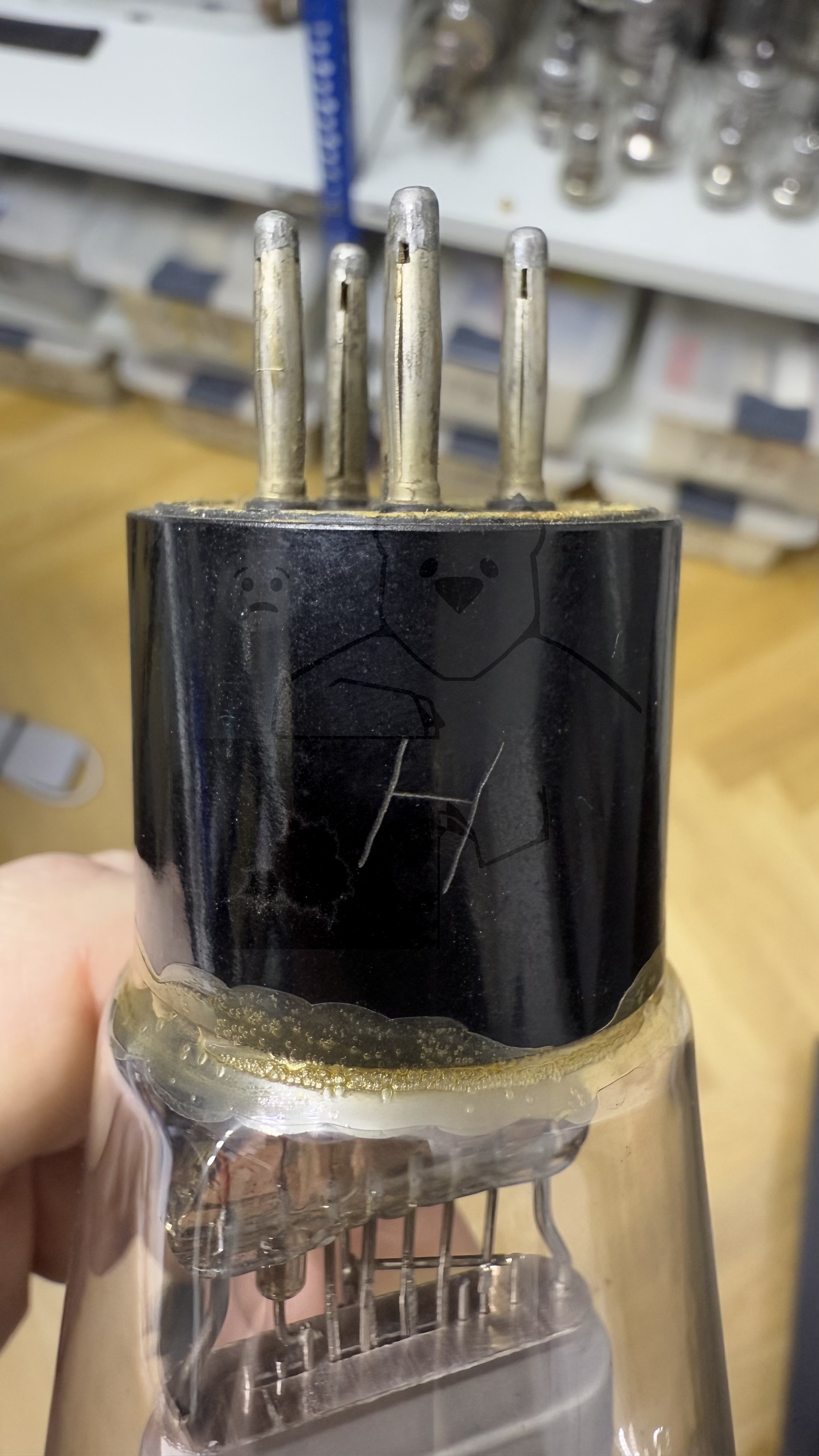

Informationen	Sockel wurde geklebt
Kenn Nummer

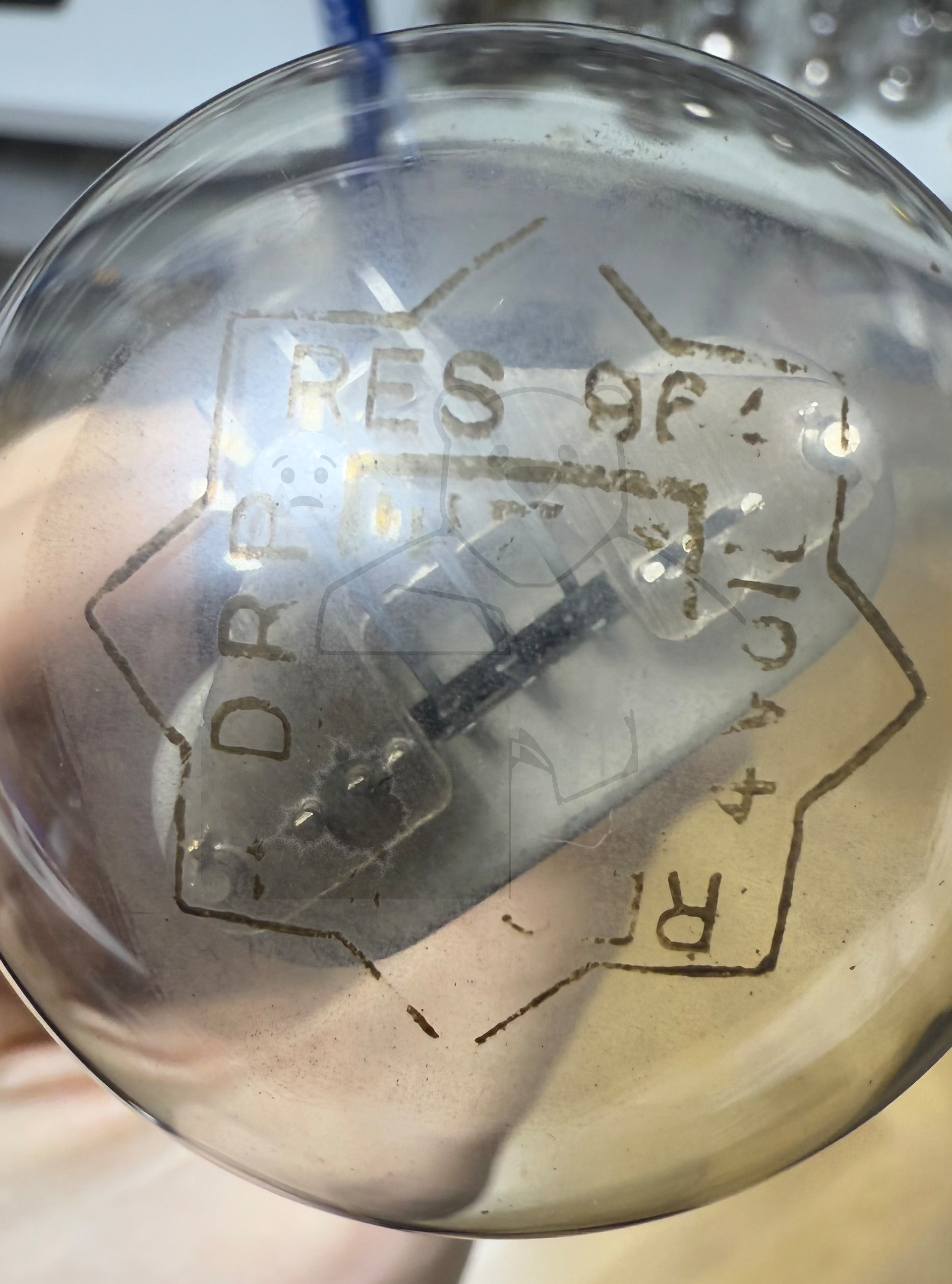

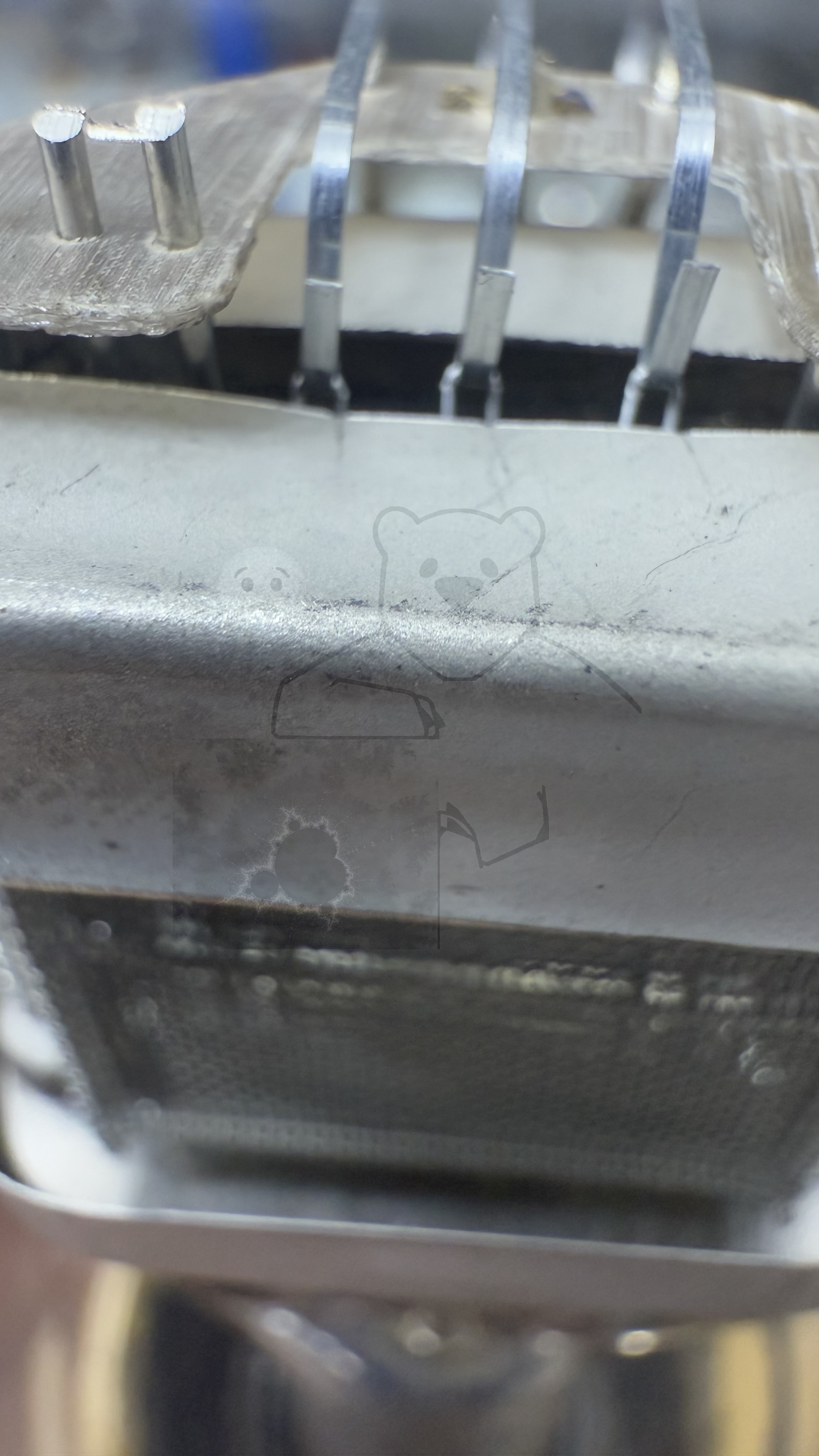

Ätz- Produktionscode	hr
Serien Nummer
Verpackung
Getestet	Emision gerade noch im 'geht so' Bereich

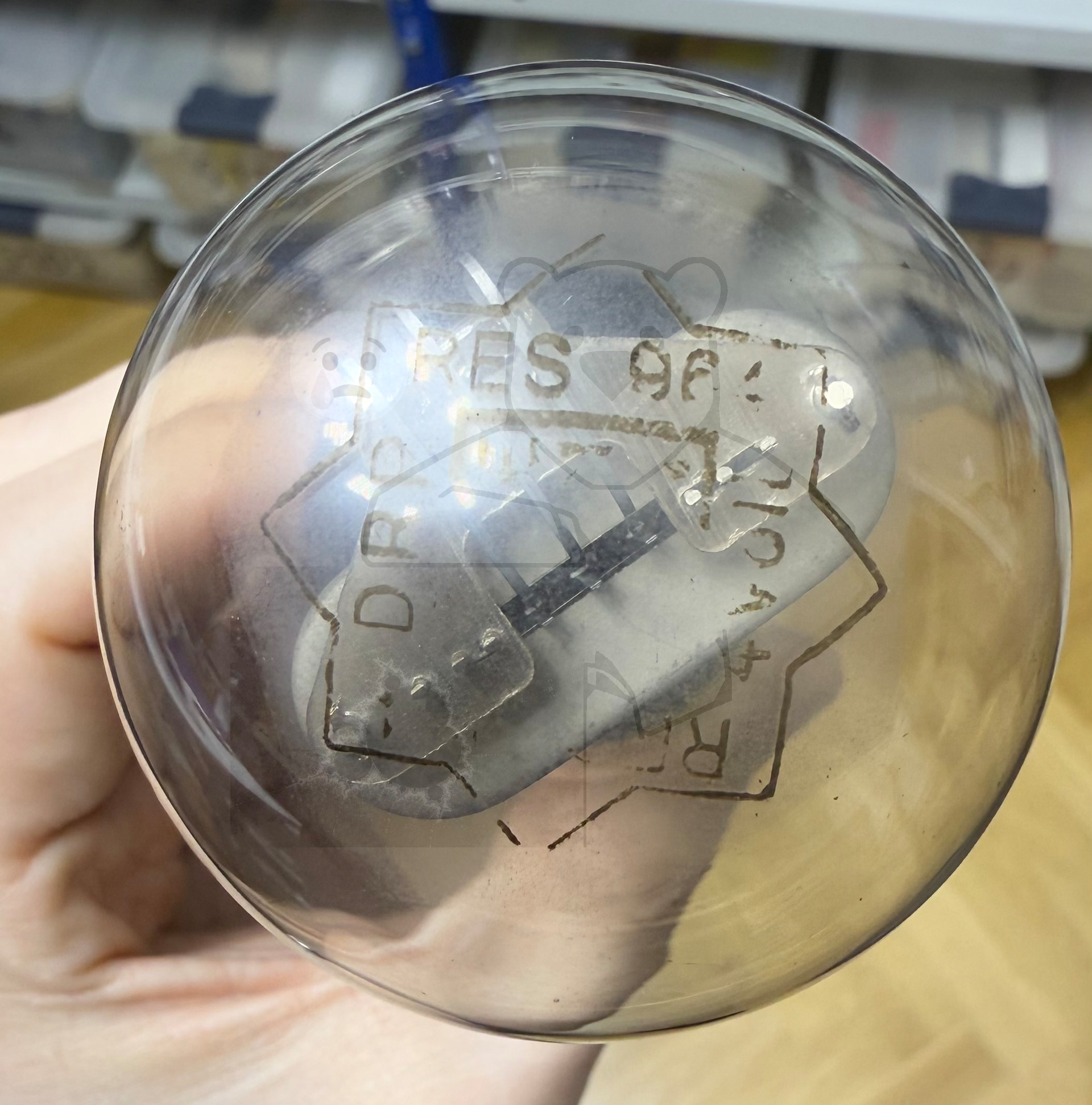

Hoheitszeichen	Für V.E.301 Einzelverkauf unzulässig Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	Verbaut: Volksempfänger VE301

🔎 Beschreibung der Systeme für die Röhre: RES964

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelanzapfung Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RES964

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RES964
Datenblatt RES964 Telefunken Version 1.pdf (182 kB)
Datenblatt RES964 Telefunken Version 2 [www.tubedata.info].pdf (170 kB)
Pruefkarte RES964 - Neuberger RPM370 Roehrenmessgeraet.pdf (182 kB)
Pruefkarte RES964 L496D PP4101 E443N - Funke W19 Roehrenpruefer.pdf (148 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
